Многослойные трубы – это… Что такое Многослойные трубы?

Многослойные трубы: (a. multilayer pipes; н. mehrlagige Rohren; ф. conduites а plusieurs couches, tuyauteries multicouche; и. tubas estratificadas) – выполняются из неск. слоев стали. Предназначаются гл. обр. для Газопроводов магистральных. Применение M. т. позволяет повысить надёжность магистрали и довести давление в газопроводе до 10 МПa (две магистрали, выполненные из M. т., заменяют три традиционные). Разработаны следующие конструкции M. т.: двухслойные и четырёх-пятислойные. B первом случае труба изготовляется навивкой по винтовой спирали неск. слоев широкой стальной ленты на центр. трубу – основу; во втором – труба сваривается из отд. обечаек c многослойной стенкой. Каждая обечайка образуется навивкой стальной рулонной полосы по спирали Архимеда. Контроль металла и сварных соединений M. т. проводится способами Дефектоскопии. Б. B. Самойлов.

Многорядное взрывание
Многофазная фильтрация

Смотреть что такое “Многослойные трубы” в других словарях:

ГОСТ Р 54867-2011: Трубы полимерные многослойные. Определение длительной прочности — Терминология ГОСТ Р 54867 2011: Трубы полимерные многослойные. Определение длительной прочности оригинал документа: 3.12 длительная гидростатическая прочность σLTHS , МПа: Величина с размерностью напряжения, характеризующая прогнозируемую среднюю … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 53630-2009: Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия — Терминология ГОСТ Р 53630 2009: Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия оригинал документа: 3.6 барьерный слой: Слой металла или полимера с низкой кислородопроницаемостью. Определения термина из … Словарь-справочник терминов нормативно-технической документации
Полимерные трубы — Полимерные трубы цилиндрическое изделие, изготовленное из полимерного материала, полое внутри, имеющее длину, значительно превосходящую диаметр. Область применения полимерных труб крайне широка. Полимерные трубы применяются для… … Википедия
однотипные конструкции — 3.8 однотипные конструкции: Конструкции, одинаковые для труб более чем одного диаметра, при следующих условиях: используется одинаковая технология (например, сварка алюминиевого слоя внахлест или встык, способ сварки ультразвуковой или… … Словарь-справочник терминов нормативно-технической документации
однотипные конструкции труб типа Р — 3.4 однотипные конструкции труб типа Р: Многослойные трубы, конструкции которых являются идентичными для более чем одного диаметра при следующих условиях: при изготовлении труб применяют одинаковый технологический процесс; для каждого слоя,… … Словарь-справочник терминов нормативно-технической документации
однотипные конструкции труб типа М — 3.5 однотипные конструкции труб типа М: Многослойные трубы, конструкции которых являются идентичными для более чем одного диаметра при следующих условиях: при изготовлении труб применяют одинаковый технологический процесс (например, процесс… … Словарь-справочник терминов нормативно-технической документации
ISO 17454:2006 — изд.1 C TC 138/SC 5 Системы пластмассовых трубопроводов. Многослойные трубы. Метод испытания на прилипание разных слоев с использованием вытягивающего устройства раздел 23.040.20 … Стандарты Международной организации по стандартизации (ИСО)
ISO 17455:2005 — изд.1 E TC 138/SC 5 Системы пластмассовых трубопроводов. Многослойные трубы. Определение кислородопроницаемости барьерных труб Изменения и дополнения: – ISO 17455:2005/Cor.1:2007 (изд.1 TC 138/SC 5) раздел 23.040.20 … Стандарты Международной организации по стандартизации (ИСО)
ISO 17456:2006 — изд.1 E TC 138/SC 5 Системы пластмассовых трубопроводов. Многослойные трубы. Определение долговечности раздел 23.040.20 … Стандарты Международной организации по стандартизации (ИСО)
ISO 21004:2006 — изд.1 M TC 138/SC 2 Системы пластмассовых трубопроводов. Многослойные трубы и их соединения на основе термопластиков для подачи воды разделы 93.025, 23.040.20, 23.040.45 … Стандарты Международной организации по стандартизации (ИСО)

dic.academic.ru

Многослойная труба – Большая Энциклопедия Нефти и Газа, статья, страница 1

Многослойная труба

Cтраница 1

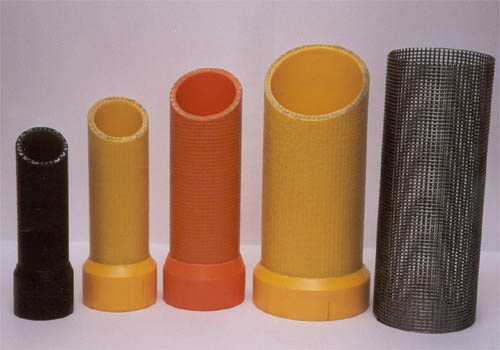

Многослойные трубы – выполняются из неск. Разработаны следующие конструкции М.т.: двухслойные и четырех-пятислойные. [1]

Многослойные трубы удовлетворительно сопротивляются распространению хрупкого и вязкого разрушений. [3]

Многослойные трубы широко применяются за рубежом. [4]

Многослойные трубы изготавливают в двух вариантах. Первый предполагает изготовление двухслойных спиральношовных труб на станах, аналогичных ранее описанным. Сначала изготовляют один слой, затем на него наматывают второй. Второй вариант позволяет изготавливать трубы с любым числом слоев, в этом случае каждая труба состоит из пяти многослойных и двух монолитных обечаек по концам. Многослойные трубы любой толщины стенки производят из тонколистового дешевого металла. [5]

Многослойные трубы широко применяются за рубежом. [6]

Многослойные трубы поставляют следующих размеров по внутреннему диаметру: 990 мм толщиной стенки 16 – 25 мм, 1190 мм толщиной стенки 16 – 28 мм, 1380 мм толщиной стенки 19 6 – 32 мм. [7]

Многослойные трубы широко применяются за рубежом. [8]

Многослойные трубы собирают из обечаек, изготовленных по принципу плоской спирали Архимеда, и сваривают между собой двусторонними многослойными швами. Товарная труба длиной 11 – 11 6 м состоит из пяти многослойных обечаек и двух концевых обечаек с монолитной стенкой. [10]

Многослойные трубы данной партии изготавливались из рулонной стали 09Г2СФ толщиной 4 1 мм, которая имеет следующий химсостав: Мп – 1 4 – 1 7 %; Si – 0 5 – 0 8; V – 0 06 – 0 09; А1 – 0 02 – 0 05; С, S, Р – не более 0 13; 0 015; 0 025 % соответственно. [11]

Осваиваются многослойные трубы, перспективные для существенного повышения производительности газотранспортных сис – тем путем увеличения давления газа до 120 кгс / см2 и глубокого его охлаждения. [12]

Особенностью многослойной трубы является обилие сварных соединений. [14]

Сопротивление многослойных труб разрушению наиболее полно характеризуют пневматические натурные испытания отрезков газопроводов длиной 150 м при 100 % – ном запасе воздуха по методике, изложенной в гл. Задача натурных испытаний отрезков газопроводов из многослойных труб – проверить условия торможения распространяющегося хрупкого и вязкого разрушений. [15]

Страницы: 1 2 3 4

www.ngpedia.ru

виды, многослойные для водоснабжения горячего и холодного, технические характеристики

Содержание:

История возникновения металлополимерных труб

Особенности и история использования металлополимерных труб в России

Решение проблемы протечек

Свойства металлопластиковых труб

Пластиковые трубы обладают, по сравнению с металлическими, множеством преимуществ: они намного легче, их проще переносить до места сборки и соединять друг с другом; кроме того, полимерная продукция дешевле. Однако есть у изделий и ряд недостатков: многие марки пластмасс не переносят повышенные механические нагрузки и обладают высоким коэффициентом температурного расширения. Нейтрализовать эти проблемы, хотя бы отчасти, помогает введение в полимерные трубы металла; свойствам и особенностям металлопластиковых труб посвящена эта статья.

История возникновения металлополимерных труб

Один из самых старых материалов изготовления трубопроводов различных назначений – железо, а позже его сплавы (стали и чугуны), медь и прочие цветные металлы.

Особую популярность медные водопроводы стали приобретать с 1950-х годов, сначала в США и Европе, затем по всему миру.

Преимущества медных изделий:

отсутствие угрозы возникновения ржавчины;
лучшая, по сравнению со сталью или чугуном, гидроизоляция стыков;
меньшая засоряемость внутреннего объёма.

Несмотря на очевидные преимущества, у медной продукции есть и несколько существенных недостатков:

для сварки (пайки) труб необходимо специальное дорогостоящее оборудование, не всегда доступное;
высокая стоимость меди: этот материал стоит дороже и стали, и алюминия, и всех видов полимеров.

Таким образом, хотя медь и обладала отличной пластичностью и хорошо поддавалась обработке, требовалось предложить другой, более дешёвый материал.

Им стал алюминий. Поначалу, сразу после открытия, он стоит очень дорого, однако через некоторое время, благодаря развитию технологии добычи, очистки и обработки цена на металл значительно снизилась.

Среди недостатков алюминия необходимо отметить:

чрезмерную мягкость: находящиеся в любой водопроводной воде мелкие абразивные частицы неизбежно портили внутреннюю поверхность труб, вплоть до прорыва;
большая разница электрохимических потенциалов с медью и железом: при контакте с этими металлами или даже с водой алюминиевые трубы начинают стремительно разрушаться, что в итоге сводит выгоду от использования металла на нет.

Тем не менее, полного отказа от алюминия не произошло: с открытием способа получения высокомолекулярных соединений, то есть полимеров, возникла идея изолировать легкоразрушающийся металл слоями пластика – как снаружи, так и изнутри. Так появились многослойные металлополимерные трубы.

Полученные изделия обладали целым рядом значительных преимуществ по сравнению как со стальной продукцией, так и с медной:

Гораздо более гладкая внутренняя поверхность. В этом случае не страшны даже мелкие абразивные частицы в воде: они лишь полируют пластик, придавая ему ещё большую гладкость.
Благодаря гладкой поверхности металлополимерные трубы для водоснабжения обладают отличной пропускной способностью, превышающей аналогичные параметры металлических изделий. Кроме того, внутренняя гладкость не позволяет оседать в трубах различного рода загрязнениям, следовательно, внутренний просвет такой продукции со временем практически не уменьшается.
Благодаря диэлектрическим свойствам, металлопластиковые трубы не разрушаются при контакте с металлами и водой и не проводят ток, то есть не требуют дополнительной изоляции.
Минимальные потери тепла: пластик хуже, чем металлы, отдаёт тепловую энергию, следовательно, отопительные контуры из этого материала позволят сэкономить денежные средства.
Простота соединения труб между собой. Можно использовать различные фитинги (с разрезными кольцами и накидными гайками) или осуществлять пайку (сварку) полимерных изделий.

Особенности и история использования металлополимерных труб в России

При первом появлении в России металлополимерные трубы получили признание и широкое распространение. Объёмы продажи труб, разумеется, нарастали не сразу, поскольку использование нового материала всегда представляет собой риск.

Поначалу металлопластиковые трубы и арматура (фитинги) поставлялись из Европы и, обладая отличным качеством, дорого стоили. Со временем выпуск аналогичной продукции был налажен в Китае; традиционно эти изделия характеризовались значительно более низким качеством, но и меньшей себестоимостью и, соответственно, ценой.

Ещё через некоторое время появились первые образцы труб, выпущенные в России.

Привлекательный внешний вид таких изделий, выгодно отличающихся от аналогичных стальных или чугунных, позволял прокладывать трубы снаружи стен, не пряча их в ниши. Это не только значительно облегчало монтаж и последующий ремонт трубопроводов, но и позволяло при их установке не портить поверхности и не использовать различные декоративные приспособления.

После периода активной эксплуатации металлополимерных многослойных труб для горячего водоснабжения и отопления было замечено, что их соединения не вполне герметичны и через некоторое время сквозь них просачивается вода.

Поначалу вину перекладывали на сантехников, однако после было замечено, что практически все случаи протечки приходились на фитинги. Полностью исправить ситуацию на тот момент не получилось, в результате чего многие хозяева стали заменять металлопластиковую продукцию оцинкованной сталью, не вызывающей таких проблем. Читайте также: “Применение труб ППМ, особенности производства, правила установки”.

Решение проблемы протечек

Неприятности с протечками были связаны исключительно со способом соединения фитингами.

Чтобы понять, в чём именно проблема, необходимо ознакомиться со строением металлопластиковой трубы и процессом соединения отрезков такой продукции.

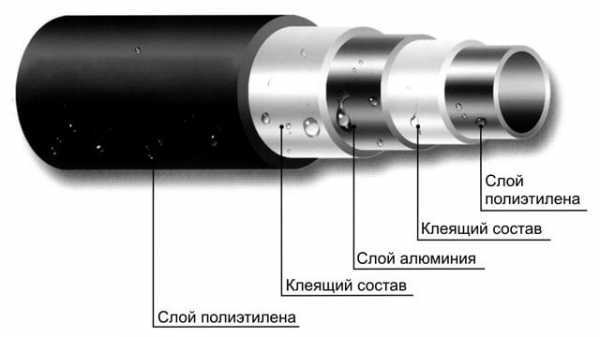

Металлополимерная труба, по определению многослойная, состоит из трёх основных слоёв и двух клеевых. По порядку это: пластик (обычно сетчатый полиэтилен, хотя есть варианты), клеящее вещество, тонкая алюминиевая трубка со сварным швом, снова клеящее вещество, а снаружи – слой пластика.

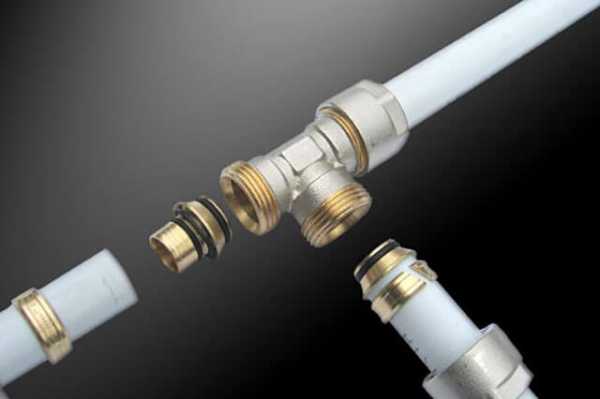

Порядок соединения труб посредством фитингов:

На торец трубы надевают разрезное кольцо и накидную гайку.
Изнутри торца снимают фаску, после чего внутрь вставляется штуцер фитинга. Надёжность соединения обеспечивается применением нескольких резиновых колец, надеваемых на штуцер, и обжим полимером материала изготовления штуцера – латуни.
Накидное кольцо опускается, гайка надевается на резьбу и завинчивается. Это обеспечивает дополнительный обжим штуцера.

В результате получается плотное герметичное соединение с хорошей гидроизоляцией. Однако через некоторое время, из-за повышенной температуры теплоносителя, резиновые кольца теряют упругость и пластичность и начинают просто крошиться.

Это наиболее часто встречающаяся проблема, однако возможна и другая – неаккуратность при сборке.

В частности, перед соединением имеющих овальную форму сечения труб их следует тщательно выровнять с помощью калибратора и обязательно снять с торцов фаски.

В противном случае уплотнители с большой вероятностью сместятся и соединение начнёт протекать почти сразу же.

Металлопропиленовые трубы в этом отношении гораздо надёжнее и устойчивее к воздействию высоких температур. В многослойных полипропиленовых трубах алюминий выполняет лишь армирующую функцию, снижающую коэффициент термического расширения.

Полипропилен, в отличие от полиэтилена, поддаётся сварке (пайке), следовательно, при сборке водопроводных или отопительных контуров из этого материала можно использовать не только обжимные фитинги, но и сварочные аппараты, и электромуфты.

Ещё один современный способ соединения металлопластиковых труб – использование пресс-фитингов, в которых разрезное кольцо заменяется латунной гильзой. Это соединение отличается большей герметичностью, однако для его осуществления требуется обжимной аппарат.

Свойства металлопластиковых труб

Основные технические характеристики металлополимерных труб – это габариты, максимальное рабочее давление и температура. ГОСТа, регламентирующего другие параметры продукции, такие как износостойкость, не существует.

В большинстве случаев на рынке представлены трубы следующих диаметров: 16, 20, 26, 32, 40 мм.

Верхний порог рабочего давления, по мнению производителей, составляет 10…12 бар.

Максимальное значение рабочей температуры – 95°С; допускаются кратковременные повышения этого параметра до 130°С.

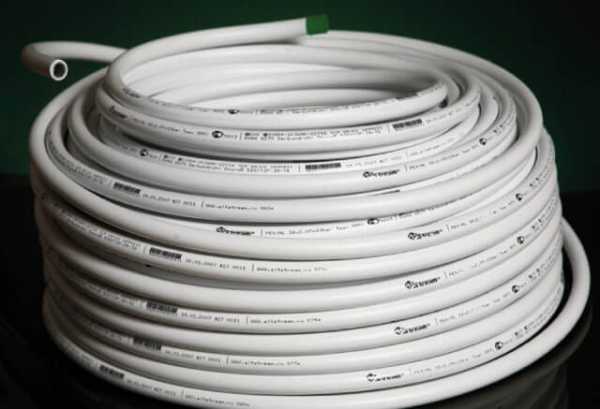

С завода-изготовителя такая продукция поступает в бухтах, что позволяет отмерять практически любую требуемую длину изделия.

К опасным грузам трубы, согласно ГОСТу 19433-88, не относятся, поэтому перевозить их можно на любом транспорте.

Металлопластиковые трубы, несмотря на возникающие при монтаже и замене элементов сложности, имеют много качеств, выгодно отличающих их от аналогичных изделий из других материалов.

При добросовестно выполненном соединении и своевременном осмотре и ремонте контура можно гарантировать, что трубопроводы из металлопластика прослужат долго и без перебоев.

trubaspec.com

многослойная труба – это… Что такое многослойная труба?

многослойная труба

3.1 многослойная труба: Труба, состоящая из слоев различных материалов.

Смотри также родственные термины:

3.2 многослойная труба типа М: Труба, состоящая из слоев полимерных материалов и одного или более металлических слоев.

Примечание – Стенка трубы состоит не менее чем на 60 % из полимерных материалов [например, сшитый полиэтилен/алюминий/сшитый полиэтилен (PEX/AI/PEX) или полиэтилен повышенной теплостойкости/алюминий/сшитый полиэтилен (PE-RT/AL/PEX)].

3.3 многослойная труба типа Р: Труба, состоящая из одного или более полимерных слоев, несущих нагрузку [например, хлорированный поливинилхлорид/сшитый полиэтилен (PVC-C/PEX)].

Примечание – Трубы, состоящие из одного полимерного слоя, несущего нагрузку, и имеющие на наружной поверхности слой, не несущий нагрузку, в настоящем стандарте не рассматриваются.

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

многослойная теплоизоляция
многослойная труба типа М

Смотреть что такое “многослойная труба” в других словарях:

многослойная труба — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN laminar pipemultilayer pipe … Справочник технического переводчика
многослойная труба типа М — 3.2 многослойная труба типа М: Труба, состоящая из слоев полимерных материалов и одного или более металлических слоев. Примечание Стенка трубы состоит не менее чем на 60 % из полимерных материалов [например, сшитый полиэтилен/алюминий/сшитый… … Словарь-справочник терминов нормативно-технической документации
многослойная труба типа Р — 3.3 многослойная труба типа Р: Труба, состоящая из одного или более полимерных слоев, несущих нагрузку [например, хлорированный поливинилхлорид/сшитый полиэтилен (PVC C/PEX)]. Примечание Трубы, состоящие из одного полимерного слоя, несущего… … Словарь-справочник терминов нормативно-технической документации
труба — 3.17 труба : Закрытый элемент горки, вся внутренняя поверхность которого может использоваться для скольжения. Источник: ГОСТ Р 52603 2006: Аквапарки. Водные горки высотой 2 м и выше. Безопасность конструкции и методы испытаний. Общие т … Словарь-справочник терминов нормативно-технической документации
многослойная М труба — 3.2 многослойная М труба: Многослойная труба, содержащая, кроме рассчитанных на нагрузку слоев полимера, один или более слоев металла, рассчитанных на нагрузку (например, PE X/AL/PE X или PE RT/AL/PE X). Источник: ГОСТ Р 53630 2009: Трубы… … Словарь-справочник терминов нормативно-технической документации
многослойная Р труба — 3.3 многослойная Р труба: Многослойная труба, содержащая более одного полимерного слоя, рассчитанного на нагрузку (например, PE X/PE RT). Примечание На трубы, состоящие из одного полимерного слоя, рассчитанного на нагрузку, и наружного… … Словарь-справочник терминов нормативно-технической документации
труба напорная многослойная — 3.1 труба напорная многослойная: Труба, содержащая более одного рассчитанного на нагрузку слоя, в которой не менее 60 % толщины стенки выполнено из полимера (см. рисунок 1). Рисунок 1 Слои многослойной напорной трубы Источник … Словарь-справочник терминов нормативно-технической документации
многослойная высокопрочная труба — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN high strength laminar pipe … Справочник технического переводчика
ГОСТ Р 53630-2009: Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия — Терминология ГОСТ Р 53630 2009: Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия оригинал документа: 3.6 барьерный слой: Слой металла или полимера с низкой кислородопроницаемостью. Определения термина из … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 54867-2011: Трубы полимерные многослойные. Определение длительной прочности — Терминология ГОСТ Р 54867 2011: Трубы полимерные многослойные. Определение длительной прочности оригинал документа: 3.12 длительная гидростатическая прочность σLTHS , МПа: Величина с размерностью напряжения, характеризующая прогнозируемую среднюю … Словарь-справочник терминов нормативно-технической документации

normative_reference_dictionary.academic.ru

Металлополимерные многослойные трубы: монтаж (соединение), правильное применение

В нынешний момент металлополимерные трубы популярны и востребованы в строительной и сантехнической сфере. Возможность такого изделия безгранична и выполняет не одну полезную функцию – проводит жидкости с температурой больше 100 градусов и может изгибаться под нужным для рабочего углом, при этом материал остается целостный и не повреждается.

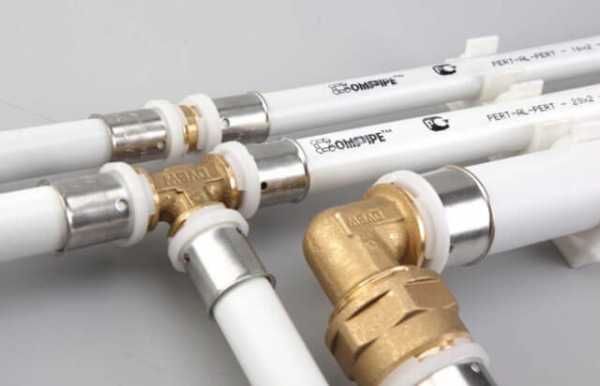

Соединяются такие трубы обычными фитингами

Полимерные трубы имеют в составе алюминий и полиэтилен, что удобно при использовании в монтаже отопительной системе, где проходит транспорт жидкости с высокой температурой.

Металлополимерные трубы для водоснабжения гибкие, монтируя, сварочный аппарат не применяется, необходимо соединение с фитингом. Благодаря этому их используют для:

Монтажа пола с подогревом.
Маскировки труб водоснабжения в стене.
Проводки отопления к радиатору.
Поливочных систем в огородах и садах.

Производство металлополимерных многослойных труб: Valtec, Pex al pex, Herz, Henco, Rehau и другие производители

Труба состоит из двух полиэтиленовых слоев сшитых на молекулярном уровне, между ними есть вставка тонкого алюминия. Эти слои соединяли в производстве путем склеивания специального вещества, который бывает разным у всех производителей. Металл обеспечивает прочностью, а полиэтилен гибкостью.

Производство металлополимерных труб требует тончайшей компьютеризированной работы на заводе

Процесс производства труб с запорной арматурой

Берут тонкую алюминиевую ленту и варят ее из двух частей, для этого подходит метод нахлеста – один на другой, или стыка. Затем сварят ультразвуком и в средину и на верхушку, наносится полиэтиленовый слой, закрепляют специальным клеем;
Маркировка трубы это следующий этап, при этом на каждую из них наносят цифры и буквы, которые обозначают плотность и количество слоев.

Конструкция по ГОСТу с прокладками и одинарным фиксатором

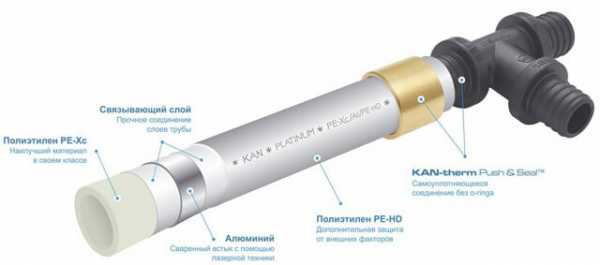

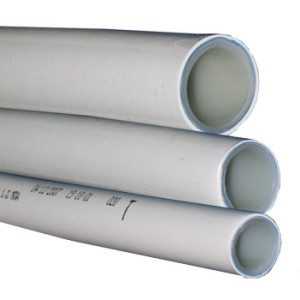

Если посмотреть в разрезе, то многослойные трубы имеют такую конструкцию:

Первый слой – это наличие наружного полиэтилена;
Второй слой – фольга из алюминия.
Слой клея.
Четвертый слой – наличие внутреннего полиэтилена.

Благодаря такой конструкции линейное расширение металлической пластины и полиэтилена нормализуется. Чтоб изделие было красивым и выглядел эстетично, для этого производители окрасили его белым цветом. Монтаж металлополимерных труб требует определенных навыков.

Совет: перед тем, как осуществить монтаж металлополимерной трубы, обратите внимание на ее толщину, от этого зависит дальнейший выбор соответствующих фитингов для перехода.

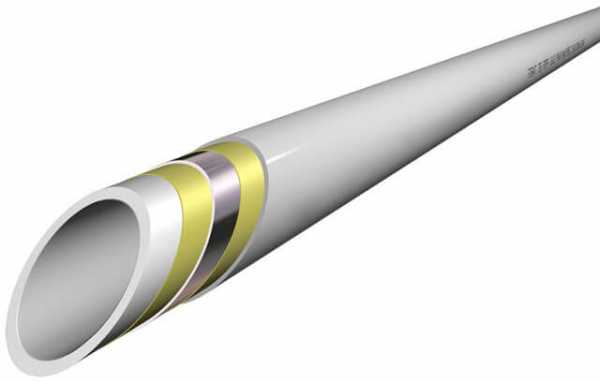

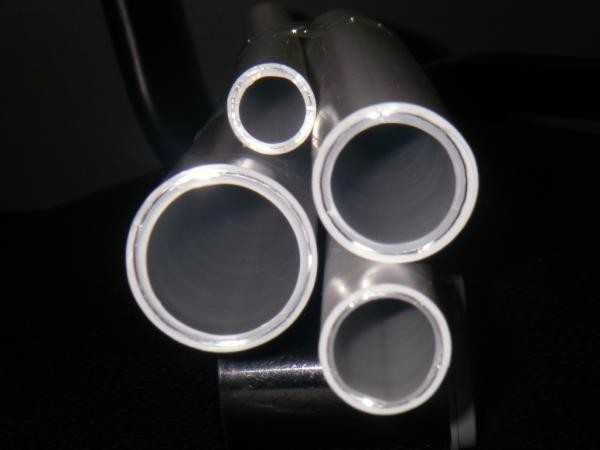

Из устройства трубы видно где добавляется алюминиевая прослойка

Характеристики труб диаметром 15, 20, 25 мм

Многослойные металлополимерные трубы для отопления справляются с разными проблемами и задачами, возложенными на них. Такие проблемы как коррозии, ржавчина, конденсат распространенные неполадки. Но изделия из металлополимера имеют характеристики, которые защищают их от таких проблем:

Коррозий;
Заиливание и зарастание;
Устойчивы к внешней среде;
Хорошо пропускают внутреннюю жидкость. У других изделий из металла такая способность ниже в 1,5 раза;
Монтаж металлопластиковых трублегко осуществить из-за легкого веса изделия;
Пластичны, хорошо гнутся и не трескаются;
Не проводят тепло;
Надежные;
Служат десятки лет;
С хорошей звукоизоляцией;
Имеет свойство антистатика;
Легкий монтаж, который можно осуществить без помощи специалиста;
Не высокая цена и красивый внешний вид.

При производстве многослойных изделий, с помощью которых монтируют водопровод, используют изделия разных диаметров от 17 до 60, если труба канализационная или для отопления, то металлополимерные многослойные трубы для горячего водоснабжения применяют от 16 до 22 миллиметров в диаметре.

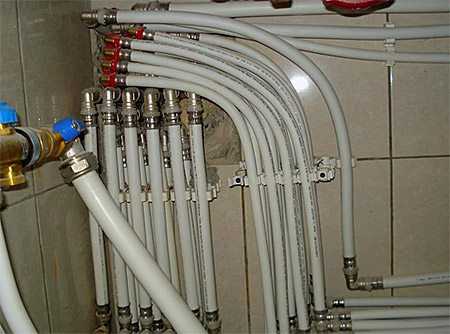

Многослойные трубы часто применяются в проведении водопровода

При максимальном рабочем давлении металлополимерной магистрали во время эксплуатации, используют давление в 10 бар – оно самое предельное для перепада температур.

Область применения труб для монтажа горячего и холодного водоснабжения, отопления

Благодаря отменным техническим характеристикам металлополимерные вакуумные трубы широко используют в быту и разных системах коммуникаций. Их срок службы тянется на десятки лет, поэтому это экономично и удобно для пользователей, кроме этого, изделия надежны и изготовлены из материалов высокого качества.

Совет: перед тем, как выбрать нужную трубу и установить ее, правильно подберите, чтоб она максимально хорошо выполняла свою работу, проводила тепло или воду.

Полимерные трубы используют:

Для транспортировки жидких и газообразных веществ в производстве, сельском хозяйстве, транспорте, садоводстве.
Транспортировке горячей и холодной воды.
Кондиционировании.
Транспортировке сжатых жидкостей.
В целях защиты электрической проводки.

Совет: если вы покупаете металлопластиковую магистраль для бытовых разводок, выбирайте среди тех, диаметр которых составляет 16-20 миллиметров, для производственных целей покупайте только 40-вый диаметр.

Стоит обратить и на ограничения, которые бывают при работе с такими трубами. Металлополимерные многослойные трубы используются во всевозможных отраслях.

Не рекомендуют применение в:

В открытой инженерной системе, так, как жидкие составляющие замерзают при минусовой температуре;
Для системы противопожарного водопровода;
Для предохранительного и сигнального трубопровода.

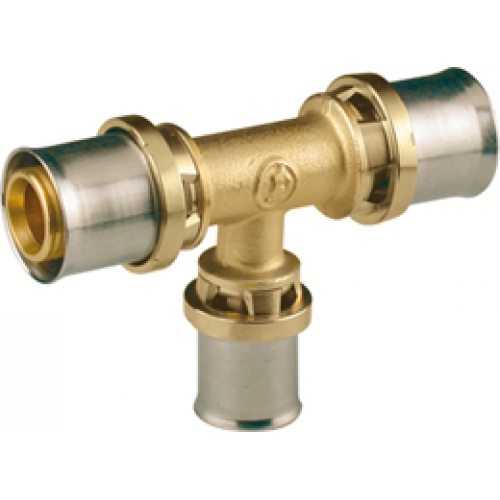

Совет: для монтажа необходимо соединение прессовым обжатием полимерных многослойных труб, в процессе работы обязательно позаботьтесь об этом. В дальнейшей эксплуатации соединения помогут пропускать жидкости с высокими температурами и прослужат больше 10 лет.

Полимерные соединения для трубопровода подбирайте в строительных магазинах, размер которых соответствует толщине изделия.

 trubaspec.comмногослойная труба – это… Что такое многослойная труба?

многослойная труба

3.1 многослойная труба: Труба, состоящая из слоев различных материалов.

Смотри также родственные термины:

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

многослойная теплоизоляция

многослойная труба типа М

Смотреть что такое “многослойная труба” в других словарях:

многослойная труба — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN laminar pipemultilayer pipe … Справочник технического переводчика

многослойная труба типа М — 3.2 многослойная труба типа М: Труба, состоящая из слоев полимерных материалов и одного или более металлических слоев. Примечание Стенка трубы состоит не менее чем на 60 % из полимерных материалов [например, сшитый полиэтилен/алюминий/сшитый… … Словарь-справочник терминов нормативно-технической документации

многослойная труба типа Р — 3.3 многослойная труба типа Р: Труба, состоящая из одного или более полимерных слоев, несущих нагрузку [например, хлорированный поливинилхлорид/сшитый полиэтилен (PVC C/PEX)]. Примечание Трубы, состоящие из одного полимерного слоя, несущего… … Словарь-справочник терминов нормативно-технической документации

труба — 3.17 труба : Закрытый элемент горки, вся внутренняя поверхность которого может использоваться для скольжения. Источник: ГОСТ Р 52603 2006: Аквапарки. Водные горки высотой 2 м и выше. Безопасность конструкции и методы испытаний. Общие т … Словарь-справочник терминов нормативно-технической документации

многослойная М труба — 3.2 многослойная М труба: Многослойная труба, содержащая, кроме рассчитанных на нагрузку слоев полимера, один или более слоев металла, рассчитанных на нагрузку (например, PE X/AL/PE X или PE RT/AL/PE X). Источник: ГОСТ Р 53630 2009: Трубы… … Словарь-справочник терминов нормативно-технической документации

многослойная Р труба — 3.3 многослойная Р труба: Многослойная труба, содержащая более одного полимерного слоя, рассчитанного на нагрузку (например, PE X/PE RT). Примечание На трубы, состоящие из одного полимерного слоя, рассчитанного на нагрузку, и наружного… … Словарь-справочник терминов нормативно-технической документации

труба напорная многослойная — 3.1 труба напорная многослойная: Труба, содержащая более одного рассчитанного на нагрузку слоя, в которой не менее 60 % толщины стенки выполнено из полимера (см. рисунок 1). Рисунок 1 Слои многослойной напорной трубы Источник … Словарь-справочник терминов нормативно-технической документации

многослойная высокопрочная труба — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN high strength laminar pipe … Справочник технического переводчика

ГОСТ Р 53630-2009: Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия — Терминология ГОСТ Р 53630 2009: Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия оригинал документа: 3.6 барьерный слой: Слой металла или полимера с низкой кислородопроницаемостью. Определения термина из … Словарь-справочник терминов нормативно-технической документации

ГОСТ Р 54867-2011: Трубы полимерные многослойные. Определение длительной прочности — Терминология ГОСТ Р 54867 2011: Трубы полимерные многослойные. Определение длительной прочности оригинал документа: 3.12 длительная гидростатическая прочность σLTHS , МПа: Величина с размерностью напряжения, характеризующая прогнозируемую среднюю … Словарь-справочник терминов нормативно-технической документации

normative_reference_dictionary.academic.ruМеталлополимерные многослойные трубы: монтаж (соединение), правильное применениеВ нынешний момент металлополимерные трубы популярны и востребованы в строительной и сантехнической сфере. Возможность такого изделия безгранична и выполняет не одну полезную функцию – проводит жидкости с температурой больше 100 градусов и может изгибаться под нужным для рабочего углом, при этом материал остается целостный и не повреждается.Соединяются такие трубы обычными фитингамиПолимерные трубы имеют в составе алюминий и полиэтилен, что удобно при использовании в монтаже отопительной системе, где проходит транспорт жидкости с высокой температурой.Металлополимерные трубы для водоснабжения гибкие, монтируя, сварочный аппарат не применяется, необходимо соединение с фитингом. Благодаря этому их используют для:

Монтажа пола с подогревом.

Маскировки труб водоснабжения в стене.

Проводки отопления к радиатору.

Поливочных систем в огородах и садах.

Производство металлополимерных многослойных труб: Valtec, Pex al pex, Herz, Henco, Rehau и другие производители

Производство металлополимерных труб требует тончайшей компьютеризированной работы на заводе

Процесс производства труб с запорной арматурой

Берут тонкую алюминиевую ленту и варят ее из двух частей, для этого подходит метод нахлеста – один на другой, или стыка. Затем сварят ультразвуком и в средину и на верхушку, наносится полиэтиленовый слой, закрепляют специальным клеем;
Маркировка трубы это следующий этап, при этом на каждую из них наносят цифры и буквы, которые обозначают плотность и количество слоев.

Конструкция по ГОСТу с прокладками и одинарным фиксатором

Если посмотреть в разрезе, то многослойные трубы имеют такую конструкцию:

Первый слой – это наличие наружного полиэтилена;
Второй слой – фольга из алюминия.
Слой клея.
Четвертый слой – наличие внутреннего полиэтилена.

Совет: перед тем, как осуществить монтаж металлополимерной трубы, обратите внимание на ее толщину, от этого зависит дальнейший выбор соответствующих фитингов для перехода.

Из устройства трубы видно где добавляется алюминиевая прослойка

Характеристики труб диаметром 15, 20, 25 мм

Коррозий;
Заиливание и зарастание;
Устойчивы к внешней среде;
Хорошо пропускают внутреннюю жидкость. У других изделий из металла такая способность ниже в 1,5 раза;
Монтаж металлопластиковых трублегко осуществить из-за легкого веса изделия;
Пластичны, хорошо гнутся и не трескаются;
Не проводят тепло;
Надежные;
Служат десятки лет;
С хорошей звукоизоляцией;
Имеет свойство антистатика;
Легкий монтаж, который можно осуществить без помощи специалиста;
Не высокая цена и красивый внешний вид.

Многослойные трубы часто применяются в проведении водопровода

Область применения труб для монтажа горячего и холодного водоснабжения, отопления

Совет: перед тем, как выбрать нужную трубу и установить ее, правильно подберите, чтоб она максимально хорошо выполняла свою работу, проводила тепло или воду.

Полимерные трубы используют:

Для транспортировки жидких и газообразных веществ в производстве, сельском хозяйстве, транспорте, садоводстве.
Транспортировке горячей и холодной воды.
Кондиционировании.
Транспортировке сжатых жидкостей.
В целях защиты электрической проводки.

Совет: если вы покупаете металлопластиковую магистраль для бытовых разводок, выбирайте среди тех, диаметр которых составляет 16-20 миллиметров, для производственных целей покупайте только 40-вый диаметр.

Не рекомендуют применение в:

В открытой инженерной системе, так, как жидкие составляющие замерзают при минусовой температуре;
Для системы противопожарного водопровода;
Для предохранительного и сигнального трубопровода.

Совет: для монтажа необходимо соединение прессовым обжатием полимерных многослойных труб, в процессе работы обязательно позаботьтесь об этом. В дальнейшей эксплуатации соединения помогут пропускать жидкости с высокими температурами и прослужат больше 10 лет.

ПОСМОТРЕТЬ ВИДЕО

Как выбрать изделие: цена и качество

Перед покупкой металлопластиковых труб ознакомьтесь с технологией изготовление и количеством слоев, как проводили соединение, сварку. Если сварка проводилась лазером, то на изделии не будет ни одного шва, такая труба качественная и дорогая, в использовании очень прочная.

Если сварили изделие ультразвуком, металл внахлест с пластиком. В таком методе применяли компенсацию толстого сварного шва, который образовывался при изготовлении, таким образом, слой металл стал тоньше. Это говорит, что изделие хрупкое, монтаж вызывает некоторые сложности. Металлополимерные трубы пользуются большой популярностью.

trubexpert.ru

видео-инструкция по монтажу своими руками, особенности многослойных изделий, цена, фото

Металлополимерные трубы – это вид композитных труб, которые могут состоять сразу из нескольких компонентов: полимерной трубы, сетчатого металлического каркаса или армирующего слоя из алюминиевой фольги.

Существует множество классификацией данного вида патрубков, которые могут различаться по материалам, по технологии производства, а также по прямому их назначению и техническим параметрам.

На фото – популярный вид

Полимерное тело трубы производится именно из термопластов. Каркас должен состоять из поперечных и продольных элементов. Продольные элементы располагаются концентрично относительно патрубка, поперечные с определенным шагом просто навиваются на продольные, образуя тем самым спирали.

Основные сферы применения

Область применения таких труб достаточно широка.

Патрубки диаметром до 40 миллиметров, которые армированы алюминиевой фольгой, как правило, используются в жилищно-коммунальном хозяйстве, а именно в системах водоснабжения, отопления и канализации.
Патрубки из металлополимеров большего диаметра применяются, в первую очередь, для прокладки нефтепроводов, а также технологических трубопроводов, которые используются для транспортировки различных агрессивных сред (щелочей, кислот, а также продуктов с высокой концентрацией соли).

Трубы соединяют с помощью пресс-фитингов

Данный вид труб применяют при подземном и кучном выщелачивании редкоземельных и цветных металлов.
В последнее время патрубки применяются в системе пневмотранспорта и гидротранспорта.
В качестве силовых опор для строений данные элементы используются в морской инфраструктуре.

Типы основных металлополимерных труб

В первую очередь, необходимо выделить основные виды тех патрубков, которые армированы алюминиевой фольгой. Материалом для данных элементов служит полиэтилен типа PERT и PEX, который перерабатывается специальным методом экструзии.

Толщина алюминиевой фольги составляет всего несколько десятых долей миллиметра, фольга сваривается между собой при помощи специальной ультразвуковой сварки.

Металлополимерная труба

Технические параметры

Многослойные металлополимерные трубы имеют ряд качественных показателей, среди которых стоит отметить следующие:

прочность сварного шва фольги из алюминия;
высокую адгезию полимера с металлическим основанием;
низкую шероховатость поверхностей патрубка;
округлость каркаса и равномерное распределение полимера по всей окружности, как на наружном, так и внутреннем слоях;

Преимущества

Изделия, армированные фольгой из алюминия, имеют ряд неоспоримых преимуществ:

высокие показатели коррозионной и химической стойкости;
простота монтажа и надежность соединений труб;
большой диапазон рабочих температур. Речь идет о многократном замораживании до +95 градусов по Цельсию;
высокую гибкость, а также способность сохранять определенную форму, в том числе и изогнутую.

Недостатки

Среди недостатков можно отметить:

высокий уровень вероятности возникновения механических повреждений;
низкую температурную стойкость;
малый предел усталостной прочности, особенно это касается труб PEX.

Пресс-фитинг для металлополимерной трубы

Совет!
Обратите внимание на то, что трубы, которые предназначены для системы отопления, должны иметь дополнительный сертификат.
В технической документации должна быть обозначена устойчивость к проникновению газов.

Металлополимерные патрубки, армированные жестким сетчатым каркасом

Технология производства данного типа труб может иметь несущественные отличия. Общим является наличие армирующего каркаса, который специально изготавливается из отдельных элементов, в том числе проволок и полос и отличается жесткостью.

Автоматизированная линия производства может состоять из следующих технологических компонентов:

экструдера, который используется для переработки полимера;
специальной сварочной машины, которая необходима для сварки металлического каркаса;
системы охлаждения наружной и внутренней стенки трубы;
современной системы контроля основных геометрических параметров патрубков;
специального тянущего устройства для протягивания трубы по конвейеру;
отрезного устройства, позволяющего нарезать изделия необходимой длины;
рольганга, отвечающего за перемещение готовых образцов.

Металлополимерные патрубки, армированные жестким сетчатым каркасом

Инструкция по изготовлению данных изделий включает в себя несколько основных этапов. Продольные элементы постоянно перемещаются вдоль производственной линии, перемещение осуществляется за счет специального тянущего устройства.

На продольные элементы с определенной частотой наматывается поперечная арматура. В тех местах, где пересекается поперечная, то есть кольцевая, и продольная арматура выполняется сварка труб (контактным методом).

Обратите внимание!
Чтобы реализовать данный тип сварки, применяется уникальный цилиндрический роликовый электрод.

Уже сваренный каркас поступает в экструзионную полость, которая уже наполняется расплавленным полимером. Чтобы сформировать внутренний диаметр труб с очень высоким качеством поверхности, то есть с низкими показателями по шероховатости, на производстве применяют полировальный дорн, который имеет автономное охлаждение.

Процесс охлаждения выполняется тогда, когда труба минует формующую втулку.

Среди качественных показателей металлополимерных труб, которые армированы жестким сетчатым каркасом можно выделить:

особую прочность элементов металлического каркаса труб;
прочность всех сварных соединений элементов каркаса;
малую шероховатость внутренней поверхности патрубка;
равномерность распределения полимера по окружности.

Этот вид патрубков имеет ряд неоспоримых преимуществ:

высокую прочность;
стойкость к коррозии и химическому воздействию;
небольшой вес;
достаточно продолжительный период эксплуатации.

Есть у этих труб и ряд недостатков, о которых также необходимо упомянуть:

сложность в технологии изготовления;
невысокая гибкость;
снижение прочностных качеств во время повышения и понижения рабочей температуры.

Металлополлимерная труба в разрезе

Цена на эти два вида несильно отличается, поэтому выбор зависит от других параметров. Металлополимерные изделия объединяют в себе высокую прочность и химическую стойкость, что позволяет вам своими руками создавать системы канализации и отопления.

Вывод

На сегодняшний день металлополимерные трубы используются повсеместно. Трубопроводы, изготовленные из металлополимеров, могут эксплуатироваться в течение нескольких десятков лет. Чтобы максимально повысить химическую и коррозионную стойкость трубопроводы покрывают специальными гальваническими растворами.

Прочность таких труб в несколько раз выше полимерных, это достигается за счет специального армирующего металлического каркаса. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

gidroguru.com

многослойные трубы – это… Что такое многослойные трубы?

многослойные трубы: багатошарові рури [труби], прошаркові рури [труби]

многослойные окатыши
многослойный прокат

Смотреть что такое “многослойные трубы” в других словарях:

Многослойные трубы — (a. multilayer pipes; н. mehrlagige Rohren; ф. conduites а plusieurs couches, tuyauteries multicouche; и. tubas estratificadas) выполняются из неск. слоев стали. Предназначаются гл. обр. для Газопроводов магистральных. Применение M. т.… … Геологическая энциклопедия
ГОСТ Р 54867-2011: Трубы полимерные многослойные. Определение длительной прочности — Терминология ГОСТ Р 54867 2011: Трубы полимерные многослойные. Определение длительной прочности оригинал документа: 3.12 длительная гидростатическая прочность σLTHS , МПа: Величина с размерностью напряжения, характеризующая прогнозируемую среднюю … Словарь-справочник терминов нормативно-технической документации
ГОСТ Р 53630-2009: Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия — Терминология ГОСТ Р 53630 2009: Трубы напорные многослойные для систем водоснабжения и отопления. Общие технические условия оригинал документа: 3.6 барьерный слой: Слой металла или полимера с низкой кислородопроницаемостью. Определения термина из … Словарь-справочник терминов нормативно-технической документации
Полимерные трубы — Полимерные трубы цилиндрическое изделие, изготовленное из полимерного материала, полое внутри, имеющее длину, значительно превосходящую диаметр. Область применения полимерных труб крайне широка. Полимерные трубы применяются для… … Википедия
однотипные конструкции — 3.8 однотипные конструкции: Конструкции, одинаковые для труб более чем одного диаметра, при следующих условиях: используется одинаковая технология (например, сварка алюминиевого слоя внахлест или встык, способ сварки ультразвуковой или… … Словарь-справочник терминов нормативно-технической документации
однотипные конструкции труб типа Р — 3.4 однотипные конструкции труб типа Р: Многослойные трубы, конструкции которых являются идентичными для более чем одного диаметра при следующих условиях: при изготовлении труб применяют одинаковый технологический процесс; для каждого слоя,… … Словарь-справочник терминов нормативно-технической документации
однотипные конструкции труб типа М — 3.5 однотипные конструкции труб типа М: Многослойные трубы, конструкции которых являются идентичными для более чем одного диаметра при следующих условиях: при изготовлении труб применяют одинаковый технологический процесс (например, процесс… … Словарь-справочник терминов нормативно-технической документации
ISO 17454:2006 — изд.1 C TC 138/SC 5 Системы пластмассовых трубопроводов. Многослойные трубы. Метод испытания на прилипание разных слоев с использованием вытягивающего устройства раздел 23.040.20 … Стандарты Международной организации по стандартизации (ИСО)
ISO 17455:2005 — изд.1 E TC 138/SC 5 Системы пластмассовых трубопроводов. Многослойные трубы. Определение кислородопроницаемости барьерных труб Изменения и дополнения: – ISO 17455:2005/Cor.1:2007 (изд.1 TC 138/SC 5) раздел 23.040.20 … Стандарты Международной организации по стандартизации (ИСО)
ISO 17456:2006 — изд.1 E TC 138/SC 5 Системы пластмассовых трубопроводов. Многослойные трубы. Определение долговечности раздел 23.040.20 … Стандарты Международной организации по стандартизации (ИСО)
ISO 21004:2006 — изд.1 M TC 138/SC 2 Системы пластмассовых трубопроводов. Многослойные трубы и их соединения на основе термопластиков для подачи воды разделы 93.025, 23.040.20, 23.040.45 … Стандарты Международной организации по стандартизации (ИСО)

metallurgy_ru_uk.academic.ru

Многослойные трубы – Многослойные трубы горячего водоснабжения, универсальные, полимерные

Многослойные трубы – это… Что такое Многослойные трубы?

Смотреть что такое “Многослойные трубы” в других словарях:

Многослойная труба – Большая Энциклопедия Нефти и Газа, статья, страница 1

Многослойная труба

виды, многослойные для водоснабжения горячего и холодного, технические характеристики

История возникновения металлополимерных труб

Особенности и история использования металлополимерных труб в России

Решение проблемы протечек

Свойства металлопластиковых труб

многослойная труба – это… Что такое многослойная труба?

Смотри также родственные термины:

Смотреть что такое “многослойная труба” в других словарях:

Металлополимерные многослойные трубы: монтаж (соединение), правильное применение

Производство металлополимерных многослойных труб: Valtec, Pex al pex, Herz, Henco, Rehau и другие производители

Процесс производства труб с запорной арматурой

Конструкция по ГОСТу с прокладками и одинарным фиксатором

Характеристики труб диаметром 15, 20, 25 мм

Область применения труб для монтажа горячего и холодного водоснабжения, отопления

Как выбрать изделие: цена и качество

видео-инструкция по монтажу своими руками, особенности многослойных изделий, цена, фото

Основные сферы применения

Типы основных металлополимерных труб

Технические параметры

Преимущества

Недостатки

Металлополимерные патрубки, армированные жестким сетчатым каркасом

Вывод

многослойные трубы – это… Что такое многослойные трубы?

Смотреть что такое “многослойные трубы” в других словарях:

Добавить комментарий Отменить ответ
