Многоступенчатые горизонтальные центробежные насосы – конструкция, виды, плюсы и минусы

Содержание

Многоступенчатые и одноступенчатые насосы: центробежные, вертикальные, горизонтальные

Содержание

Наиболее распространенная разновидность водяных насосов — центробежные агрегаты, в зависимости от конструктивных особенностей классифицируется на две группы: насосы одноступенчатого и многоступенчатого типа.

Центробежный насос

В данной статье мы поговорим об их различиях, устройстве, принципе действия, преимуществах и недостатках. Также будет рассмотрен ассортимент продукции ведущих производителей центробежных насосов, компаний Grundfos и Lowara.

Принцип действия и конструктивные различия

Центробежные насос — оборудование, перекачивающее рабочую жидкость за счет центробежной силы, которая создается в результате вращения лопастного барабана. Такие агрегаты имеют металлический либо стальной корпус, внутри которого расположен электропривод и вал вращения. На валу жестко зафиксирован барабан, который может быть открытым (состоит из одного диска и боковых лопастей) либо закрытым (два диска, между которым размещены лопасти).

Лопасти барабана располагаются под углом, они направлены в обратную к направлению его движения сторону, что нужно для обеспечения максимально эффективного захвата воды. На корпусе агрегата имеют два патрубка — всасывающий и подающий (напорный), через которые циркулирует перекачиваемая жидкость.

При заполнении корпуса насоса водой начинает вращаться барабан, вода попадает в лопасти и в результате движения колеса под напором отбрасывается к напорному патрубку. В результате этого в зоне выпускного патрубка создается зона высокого давления, тогда как в центральной части барабана — зона разрежения, под воздействием которой вода начнет поступать через всасывающий патрубок насоса. Данный принцип обеспечивает непрерывную подачу жидкости циркуляционными насосами любого типа. В отличие от поршневых агрегатов, они не имеют проблем с неравномерным, пульсирующим напором, что значительно расширяет сферу применения такой техники.

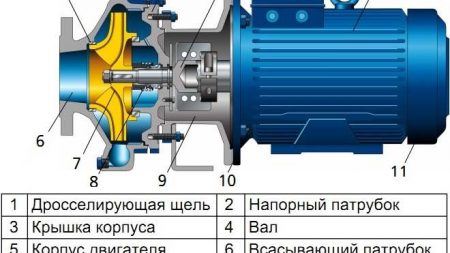

Устройство центробежного насоса

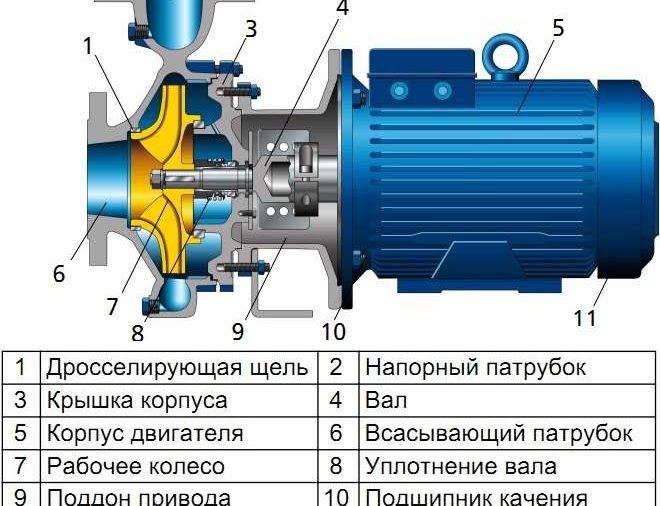

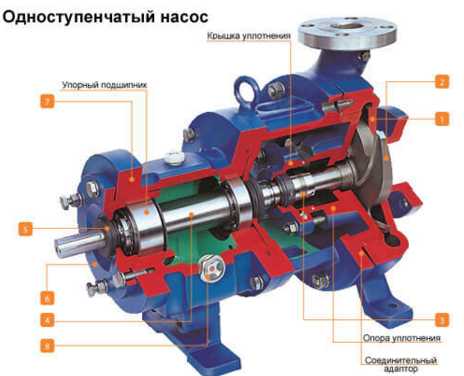

Рассмотрим устройство одноступенчатого агрегата:

  1. Корпус, также именуемый улиткой (на схеме представлен горизонтальный тип корпуса).
  2. Лопастное колесо.
  3. Уплотнение рабочего вала.
  4. Вал вращения.
  5. Уплотнение камеры с масляной ванной.
  6. Подшипниковая опора.
  7. Несущая опора.
  8. Отверстия для контроля за уровнем масла в камере.

Одноступенчатые центробежные насосы имеют одно рабочее колесо, тогда как многоступенчатый насос — два и более. При этом их принцип действия остается идентичным, улучшаются лишь эксплуатационные характеристики оборудования — производительность (количество перекачиваемой воды в минуту) и напор (максимальное расстояние, на которое может быть перекачана жидкость). Напор указывается в метрах, которые свидетельствуют о расстоянии перекачки по высоте, чтобы узнать максимальную длину транспортировки жидкости напор необходимо умножить на 10.

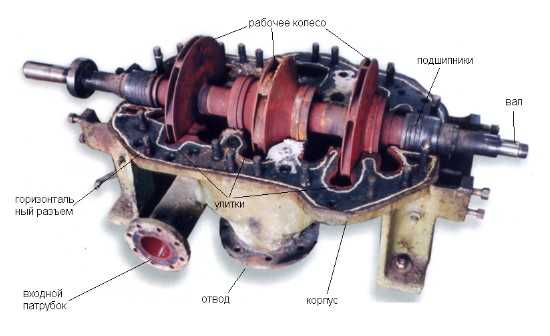

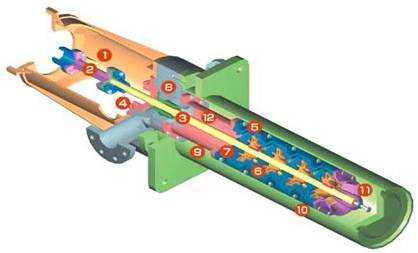

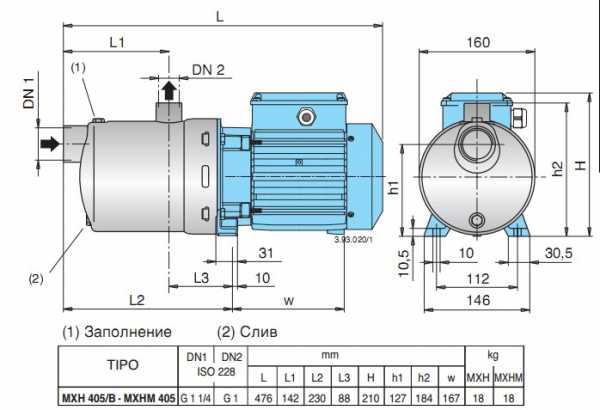

Устройство многоступенчатого насоса

В зависимости от конструктивного устройства многоступенчатый центробежный насос может быть секционным либо спиральным. Секционный агрегат отличается тем, что перекачка жидкости осуществляется последовательно — из первого барабана в следующий. Максимальная производительность, которую может развить секционный насос на сегодняшний день составляет 900 м

3/ч при напоре 1900 м.
к меню ↑

Устройство центробежного насоса (видео)


к меню ↑

Преимущества и недостатки центробежных агрегатов

Широкое распространение насосного оборудования, работающего по принципу центробежной силы, объясняется наличием у данной техники ряда эксплуатационных преимуществ, к которым относится:

  • компактные размеры и небольшой вес за счет прямого соединения вала вращения с двигателем, конструкция не предполагает наличие каких-либо передаточных механизмов;
  • надежность и долговечность, отсутствие необходимости в регулярном техническом обслуживании;
  • плавная подача рабочей среды, нулевой риск возникновения гидравлических ударов;
  • возможность работать с загрязненными жидкостями, содержащими в составе механические частицы, что достигается за счет отсутствия в конструкции клапанов;
  • доступная стоимость за счет простоты конструкций.

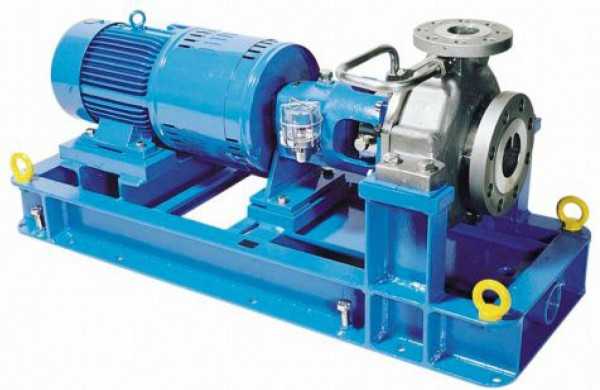

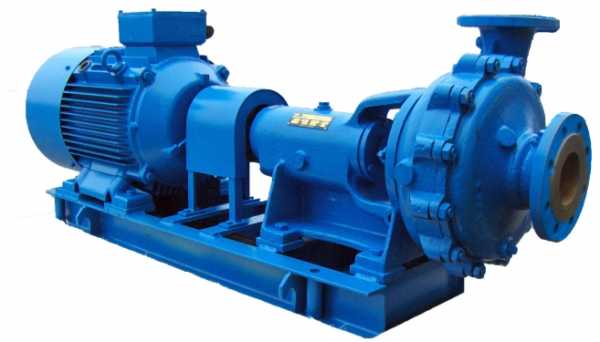

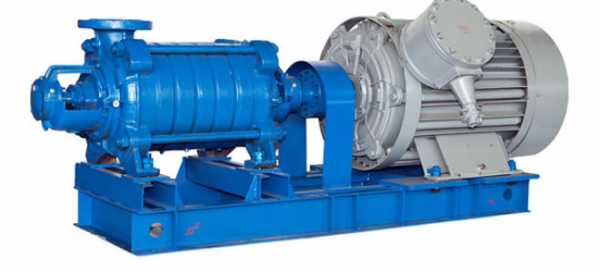

Крупногабаритный промышленный насос горизонтального типа

Единственным недостатком данных агрегатов является сравнительно низкий КПД при работе в режиме малой производительности. Особенно критичной данная проблема стает при необходимости перекачки небольшого объема воды под высоким давлением.

Также как недостаток можно рассматривать невозможность быстрого запуска оборудования, поскольку перед началом перекачки корпус насоса необходимо заполнить водой. В целом же, для производительной работы центробежные насосы являются лучшим выбором.
к меню ↑

Классификация оборудования

Как многоступенчатые, так и одноступенчатые агрегаты, в зависимости от положения оси рабочих колес в пространстве, классифицируются на:

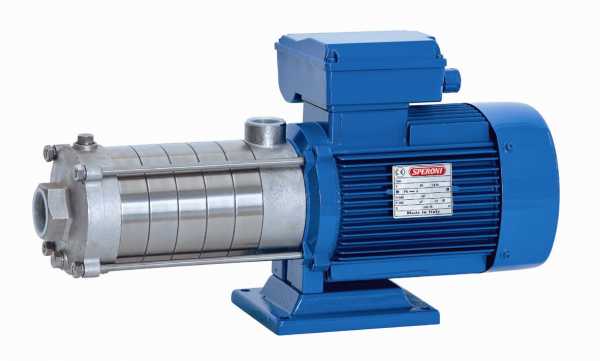

  • горизонтальные;
  • вертикальные.

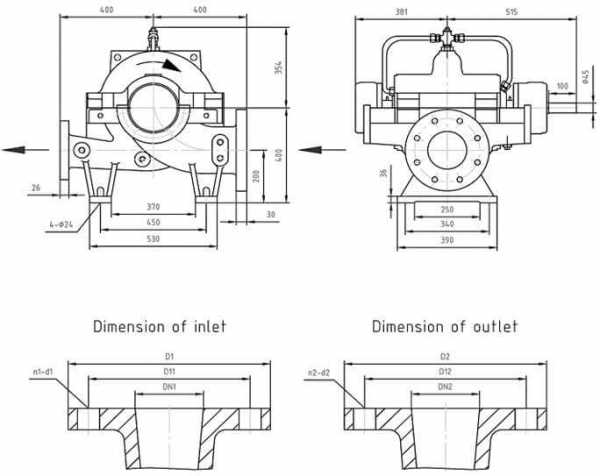

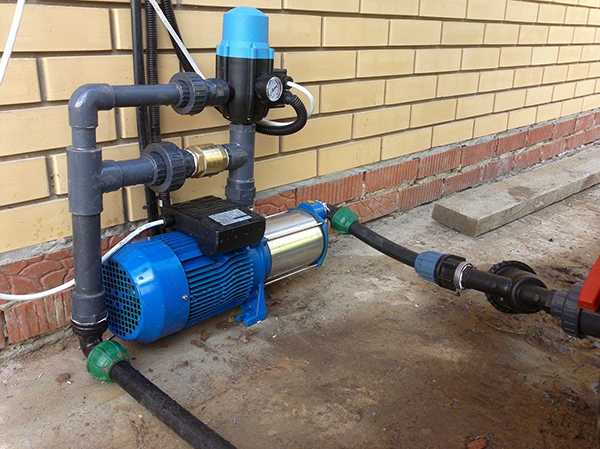

В горизонтальной конфигурации, как правило, выполняются крупногабаритные промышленные агрегаты для стационарной установки, также горизонтальные агрегаты используются в насосных станциях автоматического водоснабжения, в которых они сопряжены с корпусом гидроаккумулятора. Вертикальное оборудование более распространено в сфере бытовой эксплуатации, в таком корпусе делаются все разновидности скважинных насосов, дренажные и фекальные агрегаты.

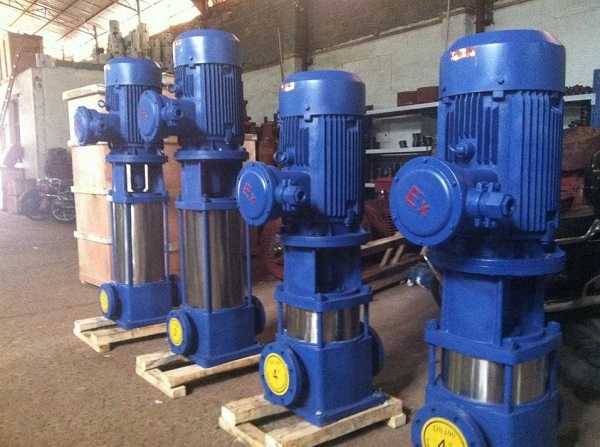

Вертикальные насосы

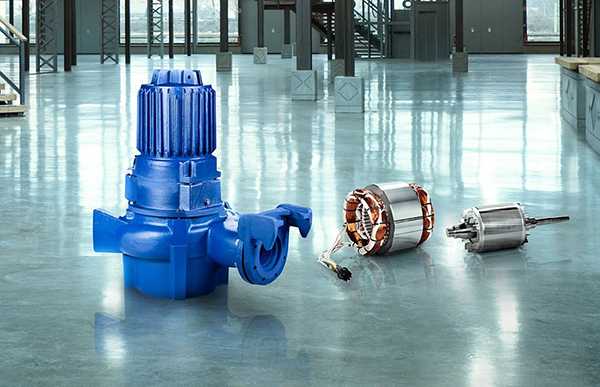

Также одним из основных факторов классификации центробежного оборудования является его разделение на типы в зависимости от положения корпуса агрегата относительно перекачиваемой жидкости, согласно которой насосы бывают поверхностные и погружные.

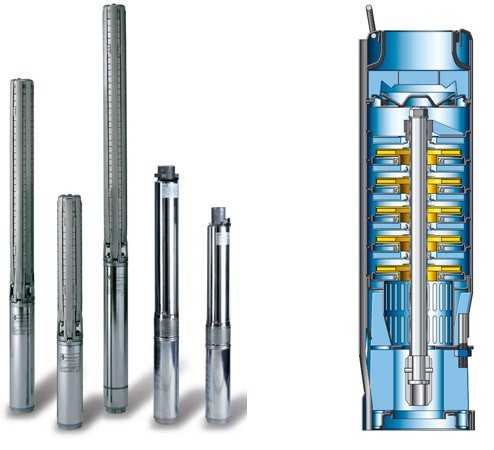

Конструктивно погружное оборудование может обеспечить перекачку до 16 м3 жидкости в час при напоре до 200 метров. Практически все скважинные насосы погружные, так как они могут поднимать воду с большой глубины (40 метров и более), тогда как поверхностные агрегаты в принципе не способы высасывать воду с глубины более 10 метров.

Среди отличий также выделим то, что погружные установки значительно тише, чем поверхностные, что важно при монтаже насосной станции внутри жилого помещения. Однако поверхностный насос проще в обслуживании и ремонте, так как он не обладает полностью герметичным корпусом.

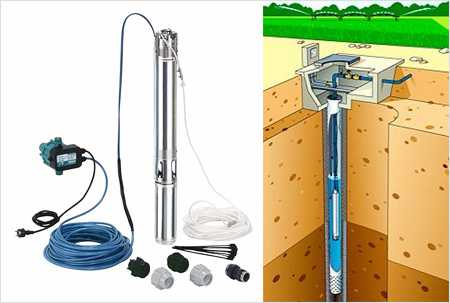

Погружной насос

Рассмотрим оставшиеся классы центробежного оборудования:

  • в зависимости от развиваемого давления подачи: до 0.2 МПа — низкого, до 0.6 МПа — среднего и свыше 0.6 МПа — высокого давления;
  • по коэффициенту быстроходности — тихо, нормально и быстроходные;
  • по функциональному назначению — водяные, пожарные, химические, нефтяные, дренажные, фекальные;
  • по типу соединения колеса с двигателем — консольные, приводные, муфтовые.

КПД работы таких агрегатов непосредственно зависит от их быстроходности, скорости вращения колеса и конструктивного исполнения. Так, компактные одноступенчатые насосы имеют КПД 0.6-0.7, крупногабаритные — 0.9-0.92.

Читайте также: преимущества обезжелезивания воды аэрацией.

к меню ↑

Производители и популярные модели

Ведущими мировыми производителями центробежного оборудования являются компании Lowara (Италия) и Grundfos (Дания). Оба производителя поставляют на рынок агрегаты как для бытовой, так и для промышленной эксплуатации. В ассортименте итальянцев представлены пять линеек насосной техники:

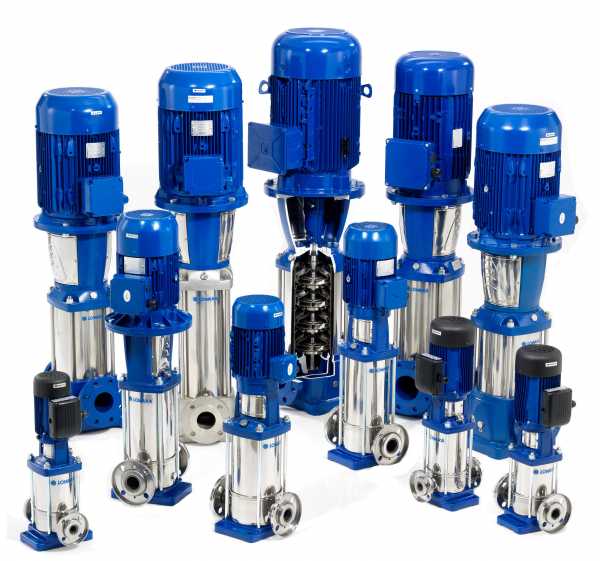

  • Lowara HM — поверхностные многоступенчатые насосы для систем водоснабжения, имеющие продуктивность до 7.2 м3
    /час и напор до 60 м. Серия рассчитана на перекачку чистой воды при температуре окружающей среды от -10 до +600.
  • Lowara HMS — поверхностные агрегаты из антикоррозийной нержавеющей стали AISI 316, ориентированные на промышленное использование. Могут работать с водой, содержащей в составе механические примеси и химические вещества. Отличаются повышенной до 1100 температурой эксплуатации.
  • Lowara SV — вертикальное многоступенчатое оборудование поверхностного типа. Наиболее мощные модели данной серии развивают напор до 260 м и имеют производительность 16 м3/час. Рабочие температуры — от -30 до +1200. Все контактирующие с перекачиваемой жидкостью узлы агрегата выполнены из нержавеющей стали.
  • Lowara SVI — доступные погружные вертикальные насосы для бытовой эксплуатации, являются упрощенной версией серии SV. Среди отличий — меньшая производительность и суженный диапазон температур эксплуатации.

    Насосы Lowara

Тогда как итальянская компания специализируется на многоступенчатой технике, лидирующие позиции в сегменте одноступенчатых агрегатов занимают насосы производства фирмы Grundos. В ассортименте компании горизонтальные агрегаты представлены серией JP (в которую входит популярный одноступенчатый насос Grundfos JP 5), вертикальные — сериями TP (оборудование в стандартном исполнении) и TPD (насосы типа ин-лайн).

 Главная страница » Насосы

byreniepro.ru

многоступенчатый центробежный насос - как он устроен и принцип действия

Центробежными насосами называются динамические гидравлические машины. Функциональная задача такого оборудования – перекачивать жидкость, что осуществляется, если кинетическая энергия вращения преобразуется в гидродинамическую энергию потока. Для вращения вала насоса предусматривается электродвигатель или ДВС. Жидкость доходит до рабочего колеса, у которого на корпусе имеются лопатки, необходимые для того, чтобы воздействовать на частицы жидкости и передавать той энергию.

Центробежные силы действуют таким образом, чтобы жидкость направлялась к периферии рабочего колеса. В этой области, через специальный кольцевой канал, который еще называют улиткой, жидкость подается к напорному патрубку, то есть диффузору. А уже задачей этого элемента является преобразование части динамической энергии в статическую.

Многоступенчатый центробежный насос – более совершенное оборудование, устройство которого предполагает несколько рабочих колес и ступеней, расположенных друг за другом. Выбирая центробежный насос следует обратить внимание на то, каких образом уплотнен вал. Современные модели отличаются торцевым уплотнением, когда как более старые модели имеют сальниковую набивку. Первая конфигурация хороша тем, что сохраняет герметичность конструкции и предотвращает утечки. Даже если насос работает с вибрациями или его вал несколько сместится, это не станет причиной протечки.

На данный момент существует немалое количество насосов для перекачивания жидкости и наиболее распространенные из них – центробежные. Они отличаются своими конструктивными особенностями и бывают одно- или многоступенчатыми.

Содержание

Многоступенчатый насос и его схема
Особенности конструкции
Сильные и слабые стороны центробежных агрегатов
Виды многоступенчатых насосов
Основные узлы многоступенчатого насоса

Многоступенчатый насос и его схема

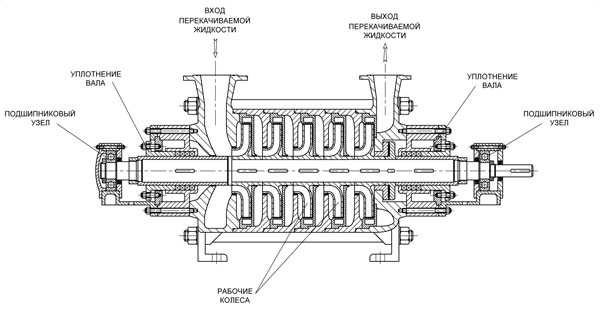

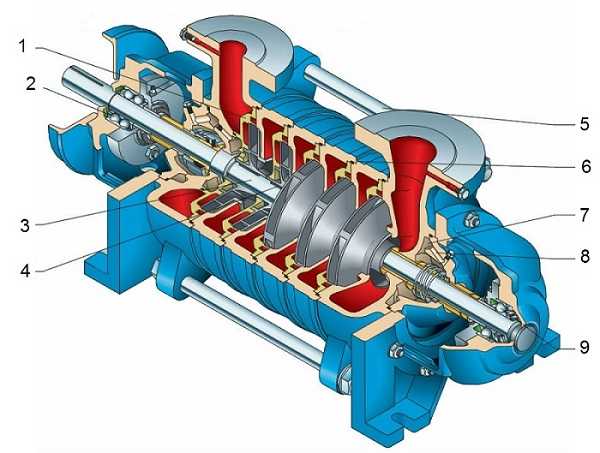

Центробежное оборудование собирается из таких элементов как напорный патрубок, направляющий аппарат, колеса и спиральный отвод.

Когда начинают вращаться колеса, часть, имеющая особые изгибы на лопастях заполняется жидкостью.

Далее жидкость из этой части поступает в канал со спиральным отводом. Благодаря подобному строению есть возможность дополнительно усилить напор.

Необходимо понимать, что существует множество моделей таких насосов, которые друг от друга отличаются конструкцией сборки – как расположен вал, какой формы патрубки и сколько установлено рабочих колес. При выборе следует также отталкиваться от мощности и габаритов оборудования.

Особенности конструкции

Одноступенчатое оборудование оснащено одним рабочим колесом, а у многоступенчатого насоса их предполагается от двух и больше. Что касается принципа действия – он идентичен, количество колес напрямую связано с производительностью агрегата. Таким образом, многоступенчатые насосы способны перекачивать больше воды за определенное время, а также отличаются увеличенным напором, то есть жидкость можно перекачивать на дальние расстояния, по сравнению с одноступенчатым насосом.

Многоступенчатые центробежные насосы также имеют разную конструкцию и бывают секционными или спиральными. Что касается секционного, жидкость он перекачивает последовательно, то есть из одного барабана в другой. Максимальный уровень производительности описываемого оборудования – 900 кубических метров воды в час с напором в 1900 метров.

Сильные и слабые стороны центробежных агрегатов

Такое насосное оборудование, задействующее центробежную силу, сейчас пользуется немалым спросом. Причиной тому – различные эксплуатационные преимущества, которые мы выделим ниже:

  • так как вал вращения напрямую соединен с двигателем, насосное оборудование отличается компактностью и небольшой массой. В самой конструкции не предусматриваются передаточные механизмы;
  • надежное и долговечное устройство, которому не требуется регулярное техобслуживание;
  • так как рабочая среда подается максимально плавно, это гарантирует отсутствие гидроударов в системе;
  • для работы насоса может использоваться загрязненная жидкость, в составе которой присутствуют механические частицы. Обуславливается это тем, что конструкция устройства не предполагает наличие клапанов;
  • опять же, максимально простая конструкция насоса позволяет распространять его по доступной стоимости;
  • простая эксплуатация, с чем справится даже новичок.

Даже неподготовленному пользователю под силу разобраться в схеме многоступенчатого насоса. Эти приборы служат с той целью, чтобы перекачивать жидкость, но могут работать и с другими составами, главное, чтобы те не были химически агрессивными.

Имеются и отрицательные стороны, одна из которых – невысокий КПД, если активирован режим малой производительности. Подобная проблема становится критичной, если необходимо перекачать небольшой объем воды под высоким давлением.

Помимо этого, не получится быстро ввести насос в эксплуатацию, так как прежде чем начать перекачивать жидкость, в корпус устройства должна быть введена вода.

Если не обращать внимания на эти недостатки, то, если вам требуется действительно производительная работа – насосы центробежного характера считаются оптимальным оборудованием для выполнения этих целей.

Виды многоступенчатых насосов

Отталкиваясь от того, в каком положении находится поршень оборудования, устройство может быть:

  • горизонтальным. Позволяет увеличить напор подачи воды, поэтому популярен для эксплуатации в квартирах и загородных домах. Если необходимо автономное водоснабжение, такие насосы также успешно справляются с задачей. Зачастую подобное оборудование предполагает поверхностную работу, то есть их не нужно погружать в жидкость для функционирования. Так, многоступенчатый центробежный насос позволяет: ускорить наполнение бассейна или организовать систему орошения на участке;
  • вертикальным. Такой колодец лучше всего подходит в том случае, если на участке есть колодец, расположенный недалеко от дома. Насос эффективно выкачивает воду с глубины порядка 20 метров, чего достаточно для многих пользователей.

Основные узлы многоступенчатого насоса

  • корпус. Его задача – обеспечить герметичность конструкции и ее фиксацию;
  • ротор – основа всего агрегата. Так как аккумулированы высокие технологии, данный элемент отличается надежностью и производительностью. Конструктивные особенности позволяют устройству взаимодействовать с различными жидкостями;
  • балансировочный диск. Позволяет уменьшить нагрузку до оптимальной, в результате чего продлевается срок службы подшипников;
  • основной вал. Обеспечивает устойчивость вала на одном месте, что, в свою очередь повышает эксплуатационный срок уплотнителей и подшипников;
  • уплотнения;
  • дефлекторы. Обеспечивают гарантированный объем масла в узле подшипника, а также защищают его от попадания механических частиц;
  • рабочие колеса и импеллеры. Минимализируют вибрации вала и делают его движения сбалансированными.

Вам также может понравиться

nasoskm.ru

Многоступенчатые насосы — устройство, принцип работы и виды

Многоступенчатый насос – это один из наиболее оптимальных агрегатов для подачи воды. С его помощью возрастает давление в системах водоснабжения многоэтажных и частных домов, а также на производстве.

Назначение многоступенчатых насосов

Главная задача, с которой должен справляться многоступенчатый насос, заключается в создании максимально возможного давления в системе водоснабжения. Другими словами, агрегаты этого типа предназначены для перекачивания воды и других неагрессивных жидкостей, температура которых может достигать 100 °C.

Среди других областей эксплуатации оборудования можно выделить:

  • Полив и орошение сельскохозяйственных угодий;
  • Поддержка бесперебойного снабжения водой в коммунальных предприятиях;
  • Обеспечение работы систем пожаротушения в автоматическом режиме;
  • Поддержка работы водоотлива в шахтах;
  • Охлаждение паровых котлов на котельных предприятиях;
  • Забор и перекачивание неагрессивных веществ и соединений в химической промышленности.

Из перечисленных сфер использования можно сделать вывод о том, что насосы данного типа применяются преимущественно для воды. При работе с этой жидкостью скважинный агрегат может создать наиболее сильный напор и стабильно выполнять свои функции на протяжении длительного времени.

Устройство многоступенчатого насоса – из чего состоит агрегат?

Подобного рода насосы имеют простую конструкцию. Они состоят из следующих элементов:

  • Корпус, изготовленный из материалов, обладающих устойчивостью к коррозии;
  • Всасывающий патрубок, который принимает жидкость;
  • Патрубок нагнетания – сквозь него вода под напором подается внутрь системы;
  • Основной вал;
  • Рабочие колеса;
  • Подшипники с функцией самостоятельного смазывания;
  • Уплотнители на торцах устройства – предотвращают утечки воды из рабочей камеры.

Простое устройство насосного оборудования существенно облегчает его обслуживание и устранение неисправностей. Это помогает сэкономить деньги на услугах специалистов.

Принцип работы многоступенчатых насосов

Центробежный многоступенчатый насос является секционным устройством и работает в определенном порядке. Сначала жидкость через всасывающий патрубок поступает в первую секцию, в которой расположено рабочее колесо. После создания необходимого напора вода сквозь нагнетательный патрубок проходит внутрь второй секции, где на нее снова воздействует центробежная сила, образованная вторым рабочим колесом. После этого жидкость под давление поступает из насоса в выходной шланг.

Другим словами, с прохождением каждой секции насоса, на жидкость воздействует больший напор, который создают рабочие колеса. Из этого можно сделать вывод, что давление в многоступенчатом насосе равно сумме всех показателей напоров, создаваемых в каждой отдельной секции.

Стоит отметить, что с увеличением диаметра рабочего колеса и скорости его вращения внутри агрегата напор выходящей из насоса жидкости также будет увеличиваться.

Виды многоступенчатых насосов – классификация рыночных моделей

Современное многоступенчатое насосное оборудование делится на такие типы:

  • Вертикальные агрегаты – насосы этого типа устанавливаются в вертикальном положении. Среди преимуществ вертикального агрегата следует выделить вырабатывание очень высокого напора жидкости, способность перекачивать жидкость, температурой 100 °C и продолжительные сроки эксплуатации без сбоев;
  • Горизонтальные многоступенчатые насосы – это оптимальное оборудование для обустройства водоснабжения в загородном доме. Рабочие плоскости такого насоса выполняются в горизонтальном положении. Это дает возможность получать воду под высоким напором при небольшой производительности устройства.

В зависимости от областей применения, на рынке выделяются такие агрегаты:

  • Промышленные насосы высокого давления – обладают большими габаритами и более высокой мощностью. Каждый промышленный насос имеет специальное покрытие, защищающее его от воздействия химических веществ;
  • Бытовые устройства – эти агрегаты имеют меньшие габариты и небольшую массу. Их гораздо проще обслуживать и чинить, они потребляют меньше электричества и издают меньше шума. Вместе с тем, они не выдают столь высокого напора, как оборудование первого типа.

Покупая многоступенчатый агрегат необходимо помнить, что промышленный устройства отличаются достаточно большим потреблением электричества. Из-за этого их лучше не покупать даже для обслуживания больших хозяйств. Вместо этого можно приобрести два бытовых насоса, которые суммарно будут потреблять гораздо меньше энергии, чем потребуется для работы одного промышленного агрегата.

sadovij-pomoshnik.ru

Многоступенчатые секционные центробежные насосы - полный обзор. Жми!

Очень часто, чтобы обеспечить максимальный комфорт загородного дома приходится использовать различное вспомогательное оборудование.

Наиболее оптимальным вариантом агрегатов для подачи воды являются многоступенчатые центробежные насосы.

С помощью насосного оборудования этого вида эффективно повышается давление в системах водоснабжения, что в свою очередь, способствует их эффективному применению, как в частном домовладении, так и в многоквартирных домах, а также характерно и их промышленное использование.

Поэтому в этой статье мы постараемся максимально подробно раскрыть информацию о том, что собой представляют многоступенчатые центробежные насосы, каково их устройство и принцип действия, а также расскажем о видах этого насосного оборудования.

Назначение

Главной задачей использования агрегатов этого вида насосного оборудования является создание максимально высокого давления в системах водоснабжения.

Иначе говоря, многоступенчатые центробежные насосы предназначены для перекачивания воды или другой неагрессивной жидкости, температура которой может находиться в диапазоне от 0 до 1000С.

Многоступенчатые центробежные насосы могут применяться для достижения следующих целей:

  • оборудование автономной системы водоснабжения частного дома;
  • орошение и полив в сельском хозяйстве;
  • обеспечение бесперебойного водоснабжения в городском коммунальном хозяйстве;
  • автоматическое функционирование систем пожаротушения;
  • обеспечение работы шахтного водоотлива;
  • подпитывание паровых котлов котельных предприятий;
  • перекачивание неактивных химических жидкостей на производстве и прочее.

Из вышеуказанных пунктов можно сделать тот вывод, что многоступенчатые центробежные насосы применяются в тех сферах жизнедеятельности человека, где необходимо создание высокого напора жидкости.

Устройство

Агрегаты этого вида состоят из следующих конструктивных элементов:

  • корпус, выполненный из материалов с высокими антикоррозийными свойствами;
  • всасывающий патрубок, через который жидкость подается в насос;
  • нагнетательный патрубок, через который вода подается под напором непосредственно в систему;
  • рабочие колеса;
  • основной вал;
  • подшипники, которые имеют свойство самосмазывания;
  • торцевые уплотнения, которые упреждают попадание воды за пределы рабочей камеры.

Принцип работы

Принцип работы многоступенчатого центробежного насоса заключается в следующих важных моментах:

  • вода поступает в первую секцию с рабочим колесом через всасывающий патрубок;
  • создав определенный напор, вода через нагнетательный патрубок поступает во вторую секцию, где также подвергается воздействию центробежной силы, образованной рабочим колесом;
  • жидкость под создавшимся давлением переходит на следующую ступень.

Таким образом, вода, пройдя все ступени секционного насоса, подается в систему через нагнетательный патрубок.

Иначе говоря, принцип работы агрегатов этого вида заключается в том, что жидкость, проходящая через насос, на каждой ступени увеличивает напор, создаваемый рабочими колесами. Из этого логично следует, что общее давление секционного насоса равняется сумме напоров, которые создаются на каждой ступени.

Стоит отметить: чем больше диаметр рабочего колеса и сила его вращения в каждой секции, тем выше будет напор, выходящей из насоса воды.

Типы

На сегодняшний день многоступенчатое насосное оборудование классифицируют следующим образом:
  • вертикальные центробежные агрегаты;
  • горизонтальные центробежные агрегаты.

Опишем каждый из видов многоступенчатых насосов по отдельности.

Если правильно заметить, то название вертикальных многоступенчатых насосов говорит о том, что агрегаты этого вида устанавливаются в вертикальном положении.

Среди особенностей насосных устройств этого вида можно выделить следующие важные моменты:

  • вырабатывают достаточное высокое давление воды;
  • создают высокий напор воды, который может доходить до 350–400 метров в зависимости от модели агрегата;
  • максимальная температура перекачиваемой воды может составлять 1000С;
  • бесперебойное функционирование оборудования может происходить достаточно длительный период.

Горизонтальные многоступенчатые насосы являются оптимальным вариантом организации автономного водоснабжения загородного дома.

Основной особенностью агрегатов этого вида является то, что расположение рабочих плоскостей выполнено в горизонтальной плоскости.

Такое расположение рабочих колес способствует получению высокого давления воды при сравнительно небольшой производительности агрегата.

Таким образом, мы осветили все важные аспекты многоступенчатых центробежных насосов. Надеемся, что информация, изложенная в статье, окажется для вас достаточно полезной.

Смотрите видео, в котором подробно разъясняются устройство и принцип работы многоступенчатых секционных центробежных насосов:

septik.guru

Многоступенчатые Центробежные Насосы: Типы, Принцип Действия

Центробежный многоступенчатый насос

Центробежные многоступенчатые насосы являются достаточно распространенными разновидностями динамических гидравлических машин. Они достаточно широко используются в системах водоснабжения и водоотведения, в химической и атомной промышленности, в теплоэнергетике, в авиационной и ракетной технике.
Какие особенности устройств, их преимущества, как монтировать агрегаты своими руками описывает эта статья.

Типы центробежных насосов

Классифицировать агрегаты можно по таким отличительным особенностям:

  • По числу ступеней:
  1. одноступенчатые агрегаты;
  2. двухступенчатые;
  3. многоступенчатые.
  • Какое количество потоков жидкости:
  1. однопоточные;
  2. с двумя потоками;
  3. многопоточные.
  • По какому принципу подводится к рабочему колесу жидкость:
  1. со спиральному отводу;
  2. по кольцевому отводу, с направляющим аппаратом;
  • Какая конструкция рабочего колеса:
  1. закрытое рабочее колесо;
  2. открытое рабочее колесо.
  • Как выполнен привод:
  1. с использованием соединительной муфты;
  2. через редуктор.
  • По расположению вала:
  1. вертикальные;
  2. горизонтальные.
  • Насос с мокрым ротором. В этом случае ротор двигателя совершает движение непосредственно жидкости. Статор двигателя, постоянно находящийся под напряжением, от ротора отделяется специальной гильзой, толщиной от 0,1 до 0,3 миллиметров, выполненной из нержавеющей стали.
    Подшипники ротора смазываются жидкой средой, она же выполняет и функцию охлаждения ротора. Вал насоса, в основном, располагается горизонтально.
  • Насос с сухим ротором. Здесь ротор мотора не соприкасается с жидкой средой, которая перекачивается. У них, как правило, большая подача жидкости.

Преимущества и недостатки центробежных насосов

По сравнению с другими типами центробежные насосы имеют преимущества:

  • В широком значении диапазона подач Q сохраняются достаточно высокие значения КПД и напоров Н, в результате пологих характеристик Н = f(Q) и η = η (Q.
  • Увеличенная частота вращения, что позволяет для насосов использовать в качестве привода электродвигатели и турбины.
  • Изменения мощности N имеет плавную форму, что позволяет пуск насоса выполнить при закрытой задвижки на выходе или при закрытом обратном клапане.
  • Имеют хорошую устойчивость в работе устройств и расширение технических величин Н и Q при параллельном и последовательном соединении насосов, при осуществлении работы на один трубопровод.
  • Плавно протекают переходные процессы, при изменениях режимов работы гидросистем.
  • Насосы располагаются выше уровня жидкости в емкости для расхода.
  • За счет разных факторов меняются показатели насосов H, Q, η. Этими факторами являются:
  1. обточка диаметров рабочих колес;
  2. изменение частоты вращения;
  3. изменение частоты электроснабжения.
  • Невысокая цена насоса, что связано с использованием в составе изделия сравнительно недорогих конструкционных материалов:
  1. стали;
  2. чугуна;
  3. полимерных материалов.
  • Простота в обслуживании и эксплуатации.
  • Высокая надежность во время работы.
  • Большая подача жидкости Q.
  • С небольшими равномерными пульсациями давления идет поток жидкости.
  • Успешно работают на «загрязненных» жидкостях.

Недостатками центробежных насосов являются:

  • Необходима заливка агрегата перед его пуском.
  • Обладают склонностью к кавитации.
  • Пониженное величина КПД, когда перекачиваются вязкие жидкости.
  • Малое значение КПД, при небольшой подаче жидкости Q.
  • Центробежные насосы лучше применять в области больших подач воды Q и низких и средних ее напорах Н.

Совет: Нельзя использовать такие устройства, без предварительной заливки водой.

Принцип действия многоступенчатых центробежных насосов

Инструкция на многоступенчатые насосы указывает, что они применяются для перекачивания горячей и холодной воды.
При этом могут применяться для обеспечения:

  • Тепла и водоснабжения.
  • Повышение давления.
  • Пожаротушения.
  • Для подпитки паровых котлов.
  • Используется в промышленных циркуляционных, моечных, оросительных, кондиционерных и поливочных системах.

Насос центробежный многоступенчатый функционирует за счет вращения сразу нескольких колес. При этом жидкость, которая последовательно проходит через колеса, быстро движется по трубе.
В этом случае от суммы напоров, расположенных последовательно элементов, осуществляющих одну и ту же подачу, напрямую зависит давление подаваемой в водопровод воды. Каждая ступень прибавляет давление потока, которое зависит от мощности колеса, а общее давление насоса будет равно сумме давлений всех его ступеней.
По расположению поршня насосы делятся на два вида:

  • Горизонтальный. Это устройство представляет собой отличный вариант увеличения напора для подачи воды в квартире или частном доме.
    Справится успешно такой агрегат с организацией автономного водоснабжения. Чаще всего горизонтальные насосы изготавливаются поверхностными, их конструкция не предполагает погружение в перекачиваемую среду. Используют устройства и для решения более конкретных задач:
  1. их монтируют для устройства системы орошения участка;
  2. для ускорения наполнения бассейна.
  • Вертикальный(см.Центробежный вертикальный насос: как выбрать правильно). При расположении колодца недалеко от дома лучшим вариантом, для обеспечения водой дома, будет устройство многоступенчатого вертикального насоса.
    С его помощью можно откачивать воду с глубины до 20 метров, что достаточно для удовлетворения требований практически всех покупателей.

Вертикальные многоступенчатые насосы

Устройство центробежных насосов

Основные элементы агрегата:

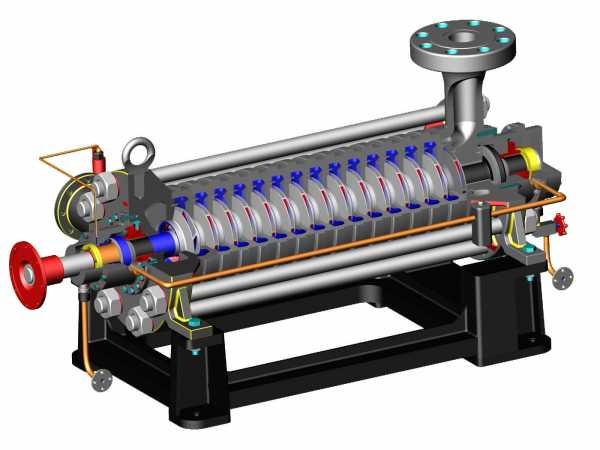

Схема многоступенчатого центробежного насоса

Здесь позиции:

  • 1 – элемент для фиксации ведущего вала.
  • 2 – муфта сцепления.
  • 3 – основной вал.
  • 4 – уплотнительный элемент.
  • 5 – ротор.
  • 6 – кольца.
  • 7 – втулка внутренняя.
  • 8 – головка.
  • 9 – чаша.
  • 10 – корпус внутренний.
  • 11 – вкладыш нижний.
  • 12 – колонна.


Ниже представлены основные узлы устройства.

Схема многосекционного центробежного насоса

Основными узлами, из которых состоит насос многоступенчатый центробежный, являются:

  • Корпус. Обеспечивает герметичность разъема изделия, жесткую фиксацию от любых смещений всех его элементов, и при этом гарантируется необходимый рабочий зазор в проточной части.
    Фиксированный контроль сжатия обеспечивает применение в радиальном разъеме специальной прокладки «металл по металлу». Любые смещения, которые могут быть вызваны термическим расширением, гарантирует опора корпуса, расположенная по осевой линии насоса. Для его изготовления берется высокосортная сталь.
  • Ротор в сборе. Представляет собой основу агрегата. Большая надежность и производительность обеспечиваются за счет аккумуляции высоких технологий.
    Его конструкция обеспечивает работу устройства со специфическими жидкостями при максимальной производительности. Это, жестко закрепленные на валу импеллеры одностороннего всасывания и закрытого типа. Роторы и импеллеры динамически сбалансированы.
  • Балансировочный диск. Служит для уменьшения нагрузки до оптимального значения, что увеличивает срок эксплуатации подшипников.
    Элемент находится позади последнего импеллера. При этом он на валу ротора снижает распорное усилие, которое вызвано рабочими колесами, что уменьшает на подшипники нагрузку.
  • Основной вал. Обеспечивает минимальное смещение вала, для максимального повышения срока службы подшипников и уплотнений.
  • Уплотнения для вала. В горизонтальной плоскости монтируются уплотнения любых типов с нормами по API 610.
  • Дефлекторы и концевые уплотнения. Служат для обеспечения гарантированного объема масла в узле подшипника и сохраняют узел от посторонних механических примесей.
  • Рабочие колеса или импеллеры. Новейшие компьютерные программы, с использованием гидродинамики, позволили спроектировать колеса с оптимальной их производительностью и улучшенными динамическими характеристиками.
    Чтобы вибрации вала сделать минимальными и сбалансировать его вращение, рабочие колеса фиксируются на валу по прессовой посадке, с помощью разрезных колец и ключей двойного действия.

Помимо упомянутых конструкций используются многоступенчатые центробежные насосы, которые соединяются с двигателем через мультипликатор.
Для работы в тяжелых условиях эксплуатации, которые могут быть при производстве удобрений или других процессах, с возникновением высокого давления, газоперерабатывающей промышленности, используется многоступенчатый центробежный насос. Схема его, с соединением двигателя через мультипликатор, показана на фото:

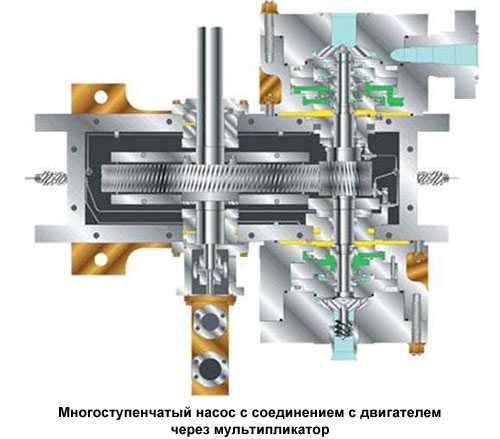

Соединение многоступенчатого центробежного насоса через мультипликатор

 Совет: При выборе насоса любого типа нужно руководствоваться его параметрами. Помогут правильно подобрать изделие квалифицированные специалисты.

Подробно работу многоступенчатых центробежных насосов можно увидеть на видео в этой статье.

moikolodets.ru

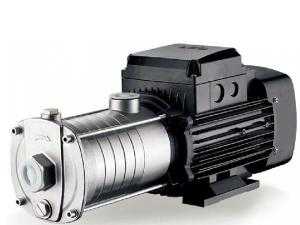

Горизонтальный многоступенчатый центробежный насос | LEO

Горизонтальные многоступенчатые центробежные насосы из нержавеющей стали ECh5

Назначение
- Применяются при подаче воды для домашних хозяйств, садов, теплиц, птицеводства, рыбоводства, в промышленности и добывающей отрасли, при водоснабжении и водоотведении предприятий и высотных зданий, в системах централизованного отопления и кондиционирования и т.п.

Насос
- Вал из стали AISI 304.
- Макс. температура перекачиваемой жидкости: +85°C.
- Высота над уровнем моря: до 1000 м.
- Макс. высота всасывания: 8 м.
- Макс. входное давление: ограничено макс. рабочим давлением.

Мотор
- Мотор с медной обмоткой.
- Однофазный мотор со встроенным тепловым реле.
- Класс нагревостойкости: F.
- Степень защиты: IP44.
- Макс. температура окружающей среды: +40°C.

Технические параметры
Модель Мощность Q(m³/h) 0 1 2 3 4 5 6 7
KW HP Q(l/min) 0 17 33 50 67 83 100 117
ECH(m)4-20 0.55 0.75 H(m) 18 17 16 15 13 12 10 8
ECH(m)4-30 0.55 0.75 28 27 25 23 21 19 16 13
ECH(m)4-40 0.75 1 38 36 34 32 28 26 22 17
ECH(m)4-50 1.1 1.5 48 46 43 40 36 33 28 21
ECH(m)4-60 1.1 1.5 58 55 52 48 43 39 33 26

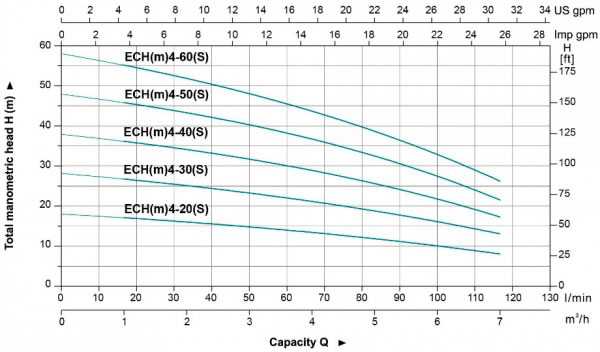

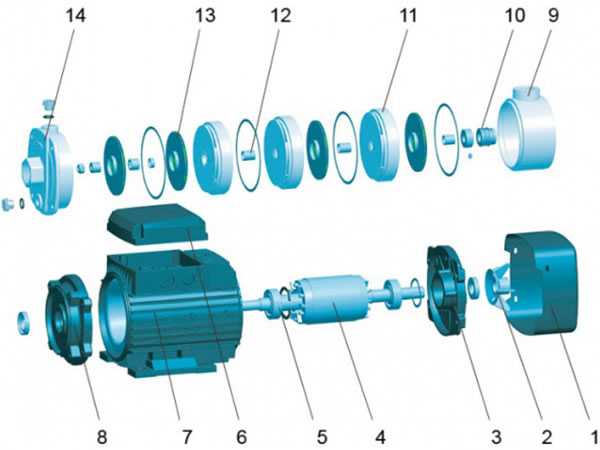

Кривая гидравлической характеристики Таблица материалов
Часть Материал
1 Поддон Q235
2 Опора Чугун/AISI 304
3 Статор
4 Клеммная коробка ABS
5 Подшипник
6 Ротор
7 Задняя крышка ZL 102
8 Вентилятор PP
9 Кожух вентилятора 08F
10 Уплотнительная втулка Углепластик/керамика
11 Диффузор AISI 304
12 Защитная втулка вала AISI 304
13 Крыльчатка AISI 304
14 Корпус насоса Чугун/AISI 304

Предназначены для передачи чистой воды или других жидкостей со сходными физическими и химическими свойствами. Могут использоваться для подъема воды из скважины, полива дождеванием, повышения давления воды в водопроводных системах, различных вспомогательных сооружениях.

leopumps.ru

Центробежные насосы

Центробежные насосы для раствора амина

Технические данные

Характеристика среды

Материальное исполнение

Корпус, рабочее колесо

Из нержавеющей стали SCS16

Состав стали:

Вал, статор, ротор

Из нержавеющей стали SUS316 L

Состав стали:

Подшипник

Материал Карбон.

Электродвигатель

Центробежные многоступенчатые горизонтальные насосы для раствора метилдиэтаноламина

Технические данные

Характеристика среды

Материальное исполнени

Электродвигатель

Электродвигатель дополнительно укомплектован 6-ю термопозистерами для контроля температуры обмотки и подшипников (без устройства формирования сигнала).

В связи с тем, что исполнение двигателя специфичное, подключение осуществляется через 6000 В, но сам двигатель рассчитан на 6600 В. Это связано с тем, что очень высокая температура окружающей среды.

Подшипники

Смазка маслом подшипников происходит с помощью лубрикатора постоянной смазки.

Предусмотрен контроль температуры подшипников с помощью термопозистера PT100 (Exi llB T3), с преобразователем сигнала в мА (выходящий сигнал от 0 до 20 мА), без анализирующего устройства.

Объём поставки

Насос укомплектован:

  • Электродвигателем
  • Муфтой, выполненной с безыскровой защитой
  • рамой основанием
  • Дренажной трубой с задвижкой.
  • Дополнительным трубопроводом с клапанами
  • Ответными фланцами, прокладками и болтами
  • Анкерными болтами
  • Двумя термосифонными системами.

Вариант-2

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Электродвигатель дополнительно укомплектован 6-ю термопозистерами для контроля температуры обмотки и подшипников (без устройства формирования сигнала).

В связи с тем, что исполнение двигателя специфичное, подключение осуществляется через 6000 В, но сам двигатель рассчитан на 6600 В. Это связано с тем, что очень высокая температура окружающей среды.

Подшипники

Смазка маслом подшипников происходит с помощью лубрикатора постоянной смазки.

Предусмотрен контроль температуры подшипников с помощью термопозистера PT100 (Exi llB T3), с преобразователем сигнала в мА (выходящий сигнал от 0 до 20 мА), без анализирующего устройства.

Объём поставки

Насос укомплектован:

  • Электродвигателем
  • Муфтой, выполненной с безыскровой защитой
  • рамой основанием
  • Дренажной трубой с задвижкой.
  • Дополнительным трубопроводом с клапанами
  • Ответными фланцами, прокладками и болтами
  • Анкерными болтами
  • Термосифонная система.

Вертикальные многоступенчатые центробежные насосы для воды

Технические характеристики

Характеристика рабочей среды

Электродвигатель

Объём поставки

  • Насос
  • Электродвигатель

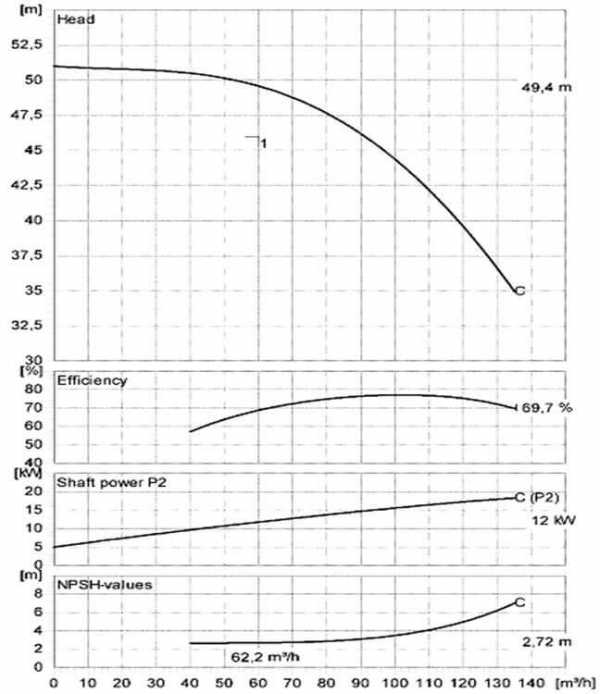

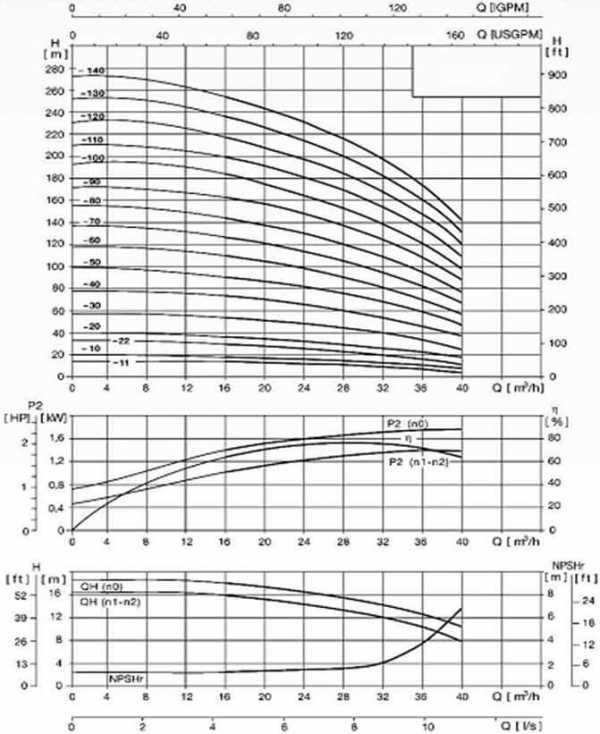

График рабочих характеристик насоса для воды

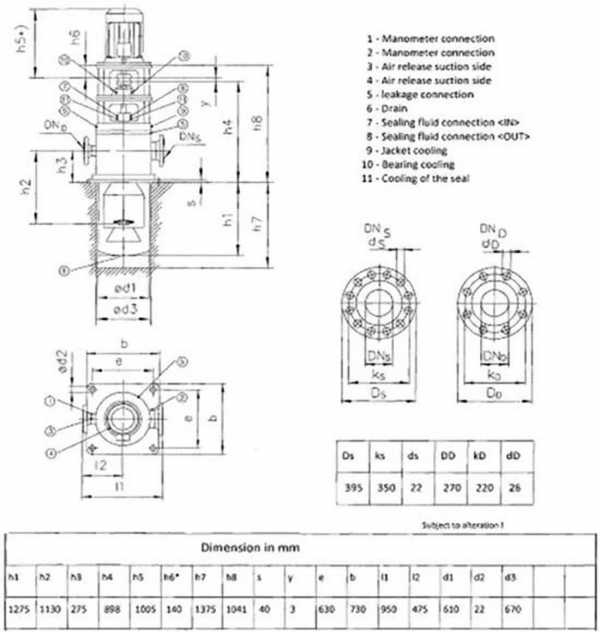

Габаритный чертёж насоса для воды

В1 = 960 мм.
В2 = 490 мм.
D1 = 330 мм.
D2 = 255 мм.

Вариант №2 Полупогружной одноступенчатый центробежный насос.

Технические характеристики

Характеристика рабочей среды

Электродвигатель

Объём поставки

  • Насос
  • Электродвигатель

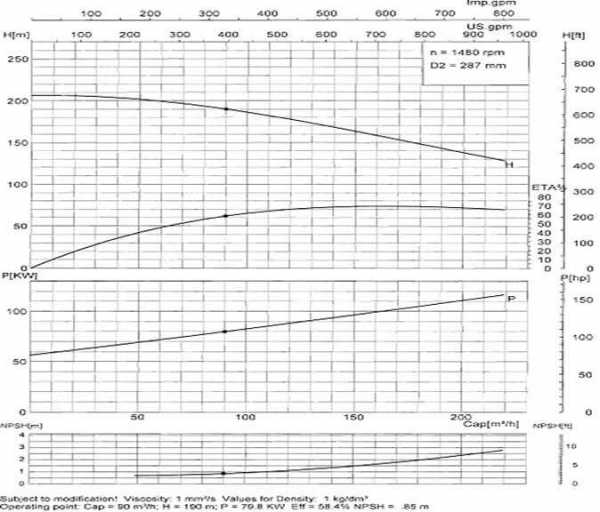

График рабочих характеристик насоса

Чертёж в разрезе насоса для воды

Центробежные насосы для кислой воды с сероводородом

Технические данные

Характеристика среды

Материальное исполнение

Корпус, рабочее колесо, вал, статор, ротор

Из нержавеющей стали SCS16

Состав стали:

Подшипник

Материал Карбон.

Электродвигатель

Центробежные насосы для отпаренной воды с сероводородом

Технические данные

Характеристика среды

Материальное исполнение

Корпус, рабочее колесо

Из нержавеющей стали SCS13

Состав стали:

Вал, статор, ротор

Из нержавеющей стали SUS304 L

Состав стали:

Подшипник

Материал карбон.

Электродвигатель

Центробежные насосы для подачи технической воды на водоподготовительную установку

Описание

Технические характеристики

Характеристики рабочей среды

Материальное исполнение

Электродвигатель

Примечание

Предлагаемый электродвигатель подходит для работы с частотным преобразователем.

Объем поставки

  • Насос;
  • Электродвигатель;

График рабочих характеристик

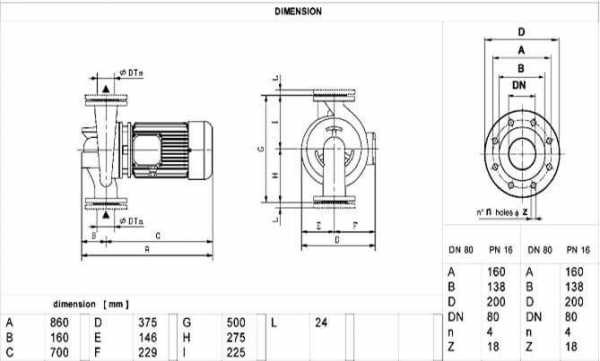

Габаритный чертеж насосного агрегата

Центробежные горизонтальные насосы с магнитной муфтой для диэлектрической жидкости

Характеристика рабочей среды

Материальное исполнение

Электродвигатель

Объём поставки

  • Насос
  • Магнитная муфта
  • Электродвигатель

Бочечные центробежные насосы для конденсата

Технические характеристики насоса

Характеристика рабочей среды

Материальное исполнение

Подшипник

Смазываемый консистентной смазкой, включая первое заполнение.

Электродвигатель

Электродвигатель выполнен для работы при температуре окружающей среды от 0 до +40°C.

Объём поставки

  • Насос
  • Электродвигатель
  • Муфта с защитным кожухом
  • Обратные фланцы, болты, гайки, прокладки.

Примечание

1) Материальное исполнение подобрано с учетом, что конденсат не оказывает химического и механического воздействия на насос.

2) Ниже предоставленный чертеж только для информации и не является точной информацией.

Графики рабочих характеристик бочечного центробежного насоса

Чертеж бочечного центробежного насоса насоса

Центробежные насосы для перекачки агрессивной пластовой воды

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Шкаф управления (в комплекте со всеми необходимыми КИП и А).

Объем поставки: насос укомплектован электродвигателем, шкафом управления и рамой основанием.

Центробежные насосы для перекачивания подтоварной воды

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Объём поставки

Каждый насос укомплектован электродвигателем, муфтой с защитным кожухом и общей рамой-основанием.

Центробежные насосы для очищенной нефти

Технические данные

Характеристика среды

Материальное исполнение

Электродвигатель

Двигатель укомплектован тремя позисторами, для контроля блока формирования сигнала.

Объём поставки

Насос укомплектован электродвигателем, муфтой с защитным кожухом, и рамой основанием с анкерными болтами.

Центробежные насосы для перекачки углеводородов

Вариант-1

Технические данные насоса

Характеристика рабочей среды

Материальное исполнение

Подшипник

Подшипник качения, смазываемый консистентной смазкой.

Электродвигатель

Электродвигатель выполнен для работы при температуре окружающей среды от -20 до +40°C.

Объём поставки

Насос укомплектован электродвигателем, рамой основанием, муфтой с защитным кожухом.

Вариант-2

Технические данные

Материальное исполнение

Характеристика рабочей среды

Электродвигатель

Объём поставки

  • Насос
  • Электродвигатель
  • Рама основания
  • Муфта с защитным кожухом

Центробежные горизонтальные насосы двустороннего входа для перекачки нефти

Технические характеристики насоса

Характеристика рабочей среды

Материальное исполнение насоса

Технические характеристики электродвигателя

Объем поставки

  • Насос;
  • Электродвигатель;
  • Муфта с защитой;
  • Рама основания.

Общий вид насоса

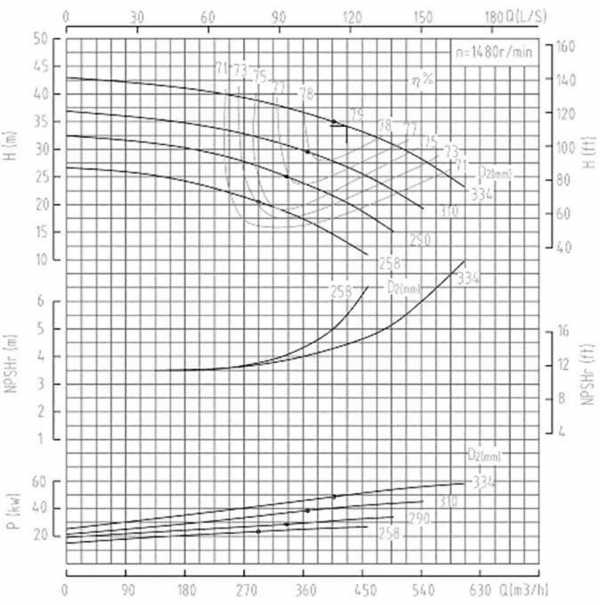

Графики рабочих характеристик насоса

Корпус улитки
Корпус крышка
сталь 1,0619+N
сталь 1,0619+N
Вал
Рабочее колесо
сталь 1,4462
сталь 1,4408
Износостойкое кольцо рабочего колеса
Износостойкое кольцо корпуса
Корпус подшипника
сталь 1,4408
сталь 1,4462
сталь 1,0619+N

ence-pumps.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
