Типы циркуляционных насосов для отопления: мокрый и сухой ротор

Содержание статьи:

При планировании отопления дома, помимо мощности нагревательного котла и расположения радиаторов, особое внимание уделяется  движению теплоносителя. Если площадь помещения значительная, тогда естественная циркуляция будет малоэффективна, что негативно отразится на КПД такой системы. Чтобы повысить эффективность отопления помещений, в трубопровод дополнительно устанавливается насос, который обеспечивает принудительную циркуляцию жидкости. Поскольку существуют разные типы циркуляционных насосов, выбор модели осуществляется с учетом эксплуатационных характеристик, наиболее подходящих для конкретных условий.

Назначение циркуляционных насосов

Принцип действия стандартной системы отопления замкнутого типа достаточно прост. Котел нагревает воду, которая проходит через радиаторы, отдавая накопленное тепло. В случае естественной циркуляции очень важно соблюдать точность при проектировании, сохраняя определенный угол наклона трубопровода. Однако вследствие незначительной скорости движения теплоносителя, он быстро остывает, и в котел возвращается холодная жидкость, заставляя его постоянно работать в полную нагрузку.

Чтобы устранить данный недостаток, применяются разные виды циркуляционных насосов. Их назначение заключается в создании давления теплоносителя, необходимого для обеспечения равномерного распределения тепла между всеми элементами системы. Прежде всего, это помогает снизить требования к соблюдению уклонов и сечению трубопровода. При этом разница температуры жидкости на выходе и входе котла составляет всего несколько градусов, что значительно уменьшает нагрузку на нагревательное оборудование и снижает энергозатраты.

Принудительная циркуляция теплоносителя

Виды циркуляционных насосов

Основными элементами конструкции таких приборов являются:

  • корпус, выполненный из нержавеющих сплавов;
  • электродвигатель;
  • лопастное колесо (крыльчатка), установленное на валу ротора.

При вращении лопастей возникает центробежная сила, в результате чего на выходном патрубке образуется требуемый напор, и жидкость нагнетается в трубопровод. Отличие между разными видами циркуляционных насосов для отопления заключается в типе ротора, который имеет две разновидности.

«Мокрый» ротор

Особенностью приборов «мокрого» типа  является расположение лопастного колеса с ротором непосредственно в рабочей среде. При этом электрическая часть надежно герметизирована благодаря металлическому стакану, который разделяет статор и ротор.

Конструкция устройства «мокрого» типа

То, что ротор постоянно находится в водной среде, обеспечивает ему непрерывное охлаждение и смазку деталей. При этом удается поглотить практически все вибрационные звуки, что делает данные аппараты практически бесшумными. Именно это свойство стало причиной большой популярности приборов «мокрого» типа в индивидуальных системах отопления.

Недостатком подобных устройств является низкий КПД (< 50%), что связано с невозможность надежной герметизации ротора при увеличении его диаметра. Поэтому их редко используют в случае большой протяженности трубопровода, когда требуется повышенная производительность.

«Сухой» ротор

В таком типе циркуляционного насоса ротор не контактирует с водой, а рабочая часть хорошо изолирована специальными защитными кольцами. Это позволяет безболезненно увеличивать габариты и мощность двигателя для перекачивания значительного объема теплоносителя. Преимуществом подобных приборов является КПД, достигающий 80%, а недостатком – высокий уровень шума, создаваемый в процессе работы.

Насос «сухого» типа

В свою очередь данные аппараты могут выполняться в следующих вариантах:

  • Консольные – имеют осевой вход и радиальный выход. Корпус электродвигателя снабжен самостоятельными узлами крепления и устанавливается на фундаментной плите.
  • Вертикальные (in-line) – входной и выходной патрубки располагаются на одной оси и обладают одинаковым условным проходом. Мотор устройства располагается в вертикальном положении.

Какой тип выбрать

Вопрос выбора типа циркуляционного насоса для отопления – это вопрос сферы применения прибора, его производительности, цены и требований по шуму.

Сфера применения

Насос с «мокрым» ротором не рекомендуется устанавливать в открытую систему, например на ГВС. Поскольку в этом случае в воде, которая выполняет функцию смазки, могут быть разные примеси, в том числе песка. В результате микронные зазоры между ротором и изолированным статором быстро забьются, и прибор выйдет из строя уже через полгода-год такой работы. В закрытых системах, напротив, подобные устройства могут безотказно функционировать длительный период без всякого вмешательства со стороны человека.

Производительность и цена

Если требуемый напор для нормальной функциональности замкнутой системы составляет до 10 м, тогда целесообразнее применить «мокрый» ротор, который при производительности 25-30 м³/ч зачастую стоит дешевле «сухого» аналога.

При увеличении требований по напору стоимость и типоразмер аппарата «мокрого» типа будут выше, чем «сухого», и в этом случае выгоднее отдать предпочтение второму варианту. Кроме того, учитывая более высокий КПД «сухого» ротора, он будет потреблять меньше электроэнергии при одинаковых параметрах напора и производительности.

Для высокопроизводительных систем «сухой» ротор является более предпочтительным вариантом.

Уровень шума

Как уже отмечалось, «мокрый» тип циркуляционного насоса имеет пониженный уровень шума, чего нельзя сказать о моделях с «сухим» ротором. В этом случае посторонний звук идет не только от работы насоса, но и от вращения вентилятора, который охлаждает электродвигатель. Поэтому «сухие» аппараты обычно устанавливают в отдельных помещениях, где уровень шума не будет приносить никакого дискомфорта жильцам дома. В случае установки прибора непосредственно в жилом помещении целесообразнее выбрать менее шумный вариант.

Низкий уровень шума «мокрых» насосов играет определяющую роль при проектировании индивидуальных систем отопления

Нужно отметить, что даже если вы знаете, какие бывают циркуляционные насосы, и на что следует обратить внимание при выборе, перед приобретением лучше проконсультироваться со специалистами. Только профессионал с большим опытом проектирования подобных систем поможет подобрать оптимальный тип оборудования в зависимости от схемы отопления.

Видео: выбор насоса для отопления

Понравилась статья? Поделитесь с друзьями:

teploguru.ru

Насосы для отопления с "мокрым" ротором

Здравствуйте,  уважаемые читатели блога nasos-pump.ru

Циркуляционные насосы с «мокрым ротором»

В рубрике «Насосы» поговорим о  насосах для отопления с «мокрым» ротором. Циркуляционный насос – это очень важный элемент в системах отопления, кондиционирования, горячего водоснабжения, а также в системах обогрева полов. Благодаря насосу происходит циркуляция теплоносителя  в «закрытой» системе отопления, системе «теплый пол», что увеличивает теплоотдачу. При использовании насоса можно монтировать трубопроводы меньшего диаметра, отсюда уменьшение количества теплоносителя в системе, уменьшение потребления количества энергоносителей и уменьшение стоимости затрат на используемые материалы, хотя  нужно дополнительно устанавливать мембранный бак. Такие системы отопления быстрее реагируют на колебания температуры и легче поддаются регулировке. Применение циркуляционных насосов в системах отопления позволяет экономить до 30% энергоносителей, используемых на нагрев теплоносителя. Насосы для горячего водоснабжения (ГВС) позволяют поддерживать постоянную температуру воды в системах горячего водоснабжения (рециркуляция горячей воды). При выборе циркуляционного насоса необходимо учитывать, где будет использоваться насос в системе отопления или горячего водоснабжения. Конструктивно насосы имеют четкое разделение на насосы для отопления и ГВС. Корпуса насосов для систем отопления изготавливаются из чугуна, а для горячего водоснабжения используют корпуса с бронзы или латуни. Циркуляционные

насосы  для систем отопления с «мокрым» ротором работают постоянно на протяжении всего отопительного сезона, поэтому к ним предъявляются высокие требования: бесшумная работа, малая потребляемая мощность, простота и надежность. Существует два наиболее распространенных вида циркуляционных насосов — насосы с «мокрым» и «сухим» ротором. В данной статье мы будем вести разговор о насосах с «мокрым ротором».

Устройство и конструкция

 Конструктивно насосы для отопления с «мокрым» ротором состоят из четырех основных элементов: статора, ротора, разделительного стакана и корпуса (фото).

Конструкция насосов с «мокрым» ротором



  1. Статор насоса. Для уменьшения потребление электроэнергии необходимо, чтобы статора насосов с «мокрым ротором» меняли скорость вращения. Для того чтобы скорость вращения ротора можно было изменять, в конструкции статоров используются многосекционные обмотки. Скорость вращения насоса можно менять вручную с помощью переключателя скоростей. Обычно статоры циркуляционных насосов с «мокрым ротором» изготавливаются на три скорости вращения ротора. По мере уменьшения частоты вращения уменьшается и объемный расход (подача) насоса. Существуют конструкции статоров со встроенными электронными устройствами, обеспечивающими бесступенчатое регулирование частоты вращения ротора. Статор насоса охлаждается перекачиваемой жидкостью, так как насосы с «мокрым» ротором не имеют вентилятора охлаждения. Максимальная рабочая температура таких насосов достигает 140° С. Насосы для систем отопления с «мокрым» ротором, в зависимости от требуемой выходной мощности, изготавливаются на напряжение ~220 В или ~380 В.
  2. Ротор насоса – короткозамкнутый, насажен на вал из нержавеющей стали или керамики. Во время работы насоса, ротор находится полностью погруженным в воду.
  3. Стакан – сделан из немагнитной, нержавеющей стали, и имеет толщину стенки от 0,1 до 0,3 мм. В торце стакана запрессовыван керамический или графитовый подшипник. Второй подшипник находится в крышке стакана, которая насаживается на вал ротора перед рабочим колесом. Так как вращающиеся части и подшипники во время работы насоса с «мокрым» ротором находятся в воде, которая смазывает подшипники и хорошо поглощает вибрацию. Работа таких насосов происходит с низким уровнем шума. Поэтому циркуляционные насосы  «мокрым» ротором используются в индивидуальных системах отопления. Стаканы бывают двух видов (фото):

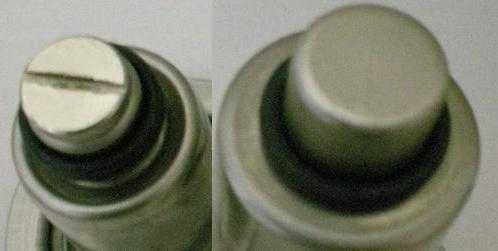

    Конструкции стаканов

    с винтом на торце для удаления воздуха из насоса и без винта (цельные). Отличие насосов с цельным стаканом в том, что они способны самостоятельно удалять воздух из насоса во время запуска и в процессе работы системы отопления. Стаканы

  4. Корпус насоса – изготавливается из чугуна, если циркуляционный насос используется в системе отопления, или из бронзы и латуни, если насос используется в системе рециркуляции горячей воды.

Способы монтажа

К насосам с «мокрым» ротором изготавливаются и поставляются накидные гайки (фото)

Американки

или как их еще называют американки, резьбовое соединение с условным проходом 1″ и 1 1/4″. Насосы большего размера имеют фланцевые соединения. Циркуляционные насосы для систем отопления могут монтироваться непосредственно на трубопровод в горизонтальном или в вертикальном положении, с условием, что ось вала насоса должна быть всегда расположена горизонтально. Они могут монтироваться как на подающий, так и обратный трубопроводы. Предпочтительно выполнять монтаж на обратном трубопроводе. Стрелка на корпусе насоса для систем отопления указывает направление движения теплоносителя. До и после циркуляционного насоса необходимо установить отсечные краны или задвижки того же диаметра, что и условный проход насоса. Краны или задвижки используются для удобства обслуживания насоса во время профилактики или ремонта. При этом теплоноситель не нужно сливать из системы отопления или горячего водоснабжения. Между отсечным клапаном и всасывающим патрубком насоса обязательно необходимо смонтировать фильтр грубой очистки того же диаметра, что и условный проход насоса. Если в системе отопления используется несколько циркуляционных насосов, то на каждом из них необходимо установить обратные клапаны. Клапан устанавливается того же диаметра, что и условный проход насоса и монтируется после насоса на напорном патрубке до отсечного крана. В случае если ось вала двигателя смонтирована вертикально (рис)

Положение насоса запрещенное для монтажа

по отношению к горизонту, в процессе эксплуатации в верхний части разделительного стакана может образоваться воздушная пробка. Керамический или графитовый подшипник не будет смазываться перекачиваемой жидкостью, что может привести к его перегреву и, как следствие, заклиниванию вала ротора. Как мы уже говорили, смазка подшипников насосов с «мокрым ротором» осуществляется перекачиваемой жидкостью. Кроме того, ухудшится охлаждение статора из-за недостаточной циркуляции жидкости. Для этого жидкость через разделительный стакан должна циркулировать постоянно. Подробнее о способах монтажа можно найти в инструкции по монтажу и эксплуатации циркуляционных насосов для систем отопления.

 Рабочая точка

Точка, в которой пересекаются характеристики циркуляционного насоса и системы, называется рабочей точкой системы и насоса. Это значит, что в этой точке находится равновесие между полезной мощностью насоса и мощностью, необходимой для преодоления сопротивления системы отопления. Напор насоса всегда равен сопротивлению системы. От напора зависит также и подача, которую может обеспечить насос. При этом необходимо помнить, что подача не должна быть ниже определенного минимума. В противном случае малая производительность может вызвать сильное повышение температуры в насосной камере, что может привести к повреждению насоса. Во избежание этого следует соблюдать инструкции завода производителя насоса. Рабочая точка за пределами рабочей характеристики насоса может привести к перегреву и выходу насоса из строя. При изменении подачи во время работы насоса изменяется и напор, а, следовательно, и рабочая точка постоянно смещается. Найти расчетную рабочую точку в соответствии с требованиями при эксплуатации системы в максимальном режиме входит в задачи проектировщика. Все остальные рабочие точки находятся слева от расчетной рабочей точки. На рисунке показано влияние изменения гидравлического сопротивления на смещение рабочей точки.

Рабочая точка

Смещение рабочей точки системы влево от расчетной рабочей точки увеличивает напор насоса. Это приведет к повышенному шуму в системе отопления при наличии регулирующей арматуры и клапанов.

 Подача насоса

 Для определения подачи в системе отопления применяется следующая формула: Q=QN/1,163*Δυ (м3/час)

Q – подача насоса в расчетной точке в [м3/ч]

QN – тепловая мощность котла в [кВт]

1,163 – удельная тепловая емкость воды [Вт*ч/кг*К]

Δυ – расчетная разность температур в прямом и в обратном трубопроводах системы отопления, в кельвинах [K], при этом за основу можно принять 10 – 20 К для стандартных систем.

 Напор насоса

 Чтобы доставить перекачиваемый теплоноситель в любую точку системы отопления, насос должен преодолеть сумму всех гидравлических сопротивлений. Так как обычно определить схему прокладки и условный проход трубопроводов довольно трудно, для примерного расчета напора системы отопления можно использовать следующую формулу:

Н=R *L*ZF/10 000 (м)

R – потери на трение в трубах [Па/м]. При этом можно принять за основу значение 50 Па/м – 150 Па/м для стандартных систем (в зависимости от года постройки дома, в старых домах в связи с использованием труб большего диаметра потери давления меньше (50 Па/м)).

L – длина [м] прямого и обратного трубопроводов или: (длина дома+ширина дома+ высота дома) x 2

ZF – коэффициент. для запорной арматуры ≈1,3, термостатического клапана ≈1,7,  смеситель ≈1,2

При наличии запорной арматуры и термостатических клапанов нужно использовать коэффициент ZF=2,2.

При наличии запорной арматуры, термостатических клапанов и смесителя нужно использовать коэффициент ZF=2,6.

10000 – коэффициент пересчета (м) и (Па)

Пример: котел, установленный в многоквартирном доме старой постройки, имеет мощность 50 кВт.

Для перепада температур Δυ=20 K (температура подачи=90 °C, температура возврата=70 °C) получается, напор равен: Q=QN/1,163*Δυ (м3/час)=50/1,163*20=2,15 м3/час

При отоплении аналогичного здания с меньшим перепадом температур (например, 10 K) циркуляционный насос должен обеспечить двойной расход, то есть 4,3 м3/час с условием, чтобы тепло, производимое теплогенератором, могло доходить до потребителей в необходимом количестве.

Потери давления из-за трения в трубопроводе составляют в нашем примере 50 Па/м,

общая длина прямого и обратного трубопроводов — 150 м, коэффициент — 2,2, так как смеситель и термостатические клапана отсутствуют. В результате получаем напор (H): Н=R*L* ZF/10000(м)=50-150-2,2/10000=1,65 м.

Эксплуатация обслуживание и ремонт

 Циркуляционные насосы для систем отопления – это надежное и эффективное оборудование, работающее долго при соблюдении условий эксплуатации. Но у насосов с «мокрым» ротором есть и один серьезный недостаток. КПД этих насосов не превышает 50%, в то время как у насосов с сухим ротором этот показатель может достигать 80-90% . Поэтому такие насосы больше всего востребованы в индивидуальных системах отопления и горячего водоснабжения.

Циркуляционные насосы для систем отопления с «мокрым» ротором нельзя эксплуатировать без протока теплоносителя — может произойти перегрев керамических или графитовых подшипников и как следствие заклинивание ротора.

Для уменьшения шума в закрытых системах отопления/охлаждения с циркуляционными насосами необходимо, чтобы в системе не было воздуха. Для удаления  воздуха применяются автоматические воздушные клапаны или сепараторы воздуха Spirovent Air.

На практике очень часто случается, что в теплоносителе содержится мелкая взвесь и накипь. При работе насоса накипь постепенно осаждается и наслаивается на рабочие поверхности ротора и стакана. Расстояние между ротором и стаканом составляет 0,1-0,2 мм, из-за наслоения накипи ротор «заклинивает» в стакане. Если насос с «заклиненным» ротором продолжительное время находится под напряжением, то этот дефект может привести к более серьезной поломке: перегреву и короткому замыканию обмоток. Статор выходит из строя, так как уменьшается или полностью прекращается проток теплоносителя, и недостаточно охлаждение двигателя. К сожалению, мастерские по перемотке двигателей не берут в работу статоры бытовых циркуляционных насосов, из-за их высокой трудоемкости и сложности в переметке, как следствие – приобретение нового насоса. Если статор насоса не вышел из строя, то для расклинивания ротора приходится потратить довольно много времени: от нескольких часов до нескольких дней. Особенно тяжело эта процедура происходит с насосами, у которых вал из керамики. Вал таких насосов очень хрупкий и может сломаться при неосторожном движении. Как правило, удавалось расклинивать все роторы, попадавшие в ремонт с таким дефектом.

Для уменьшения накипи в системе отопления, необходимо:

  • Промывать систему отопления перед вводом в эксплуатацию. Особенно много накипи образуется у систем отопления работавших на «естественной» циркуляции теплоносителя, так как приходилось очень часто доливать воду в расширительные баки, и это вода не подготовленная. После установки в такую систему циркуляционного насоса и плохой промывке системы отопления, вся накипь, которая годами наслаивалась в трубах и радиаторах при медленной естественной циркуляции очень быстро оказывается в насосе из-за того, что скорость теплоносителя возросла в несколько раз.
  • Заправлять систему отопления специальной умягченной водой.
  • Не сливать теплоноситель из системы после окончания отопительного сезона.
  • После окончания отопительного сезона необходимо хотя бы один раз в месяц включить насос на 1-2 минуты в работу, чтобы в начале отопительного сезона не столкнутся с проблемой заклинивания ротора.
  • Устанавливать в систему отопления сепараторы шлама Spirovent Dirt

Вторая причина выхода насосов из строя – это наличие взвеси в системе отопления. Взвесь попадает в керамические подшипники, и образуется выработка на подшипниках и вале (особенно это быстро происходит на подшипниках из графита). Из-за выработки, появляется люфт и дополнительный шум, а в один прекрасный момент происходит «прилипание» ротора к стакану. Проще говоря, ротор перестает вращаться. Запчастей на циркуляционные насосы практически нет, и приходится покупать новый насос. Для предотвращения таких дефектов, необходимо проделывать те же процедуры, что и при заклинивании ротора.

Подводя итог, можно сказать, современные системы отопления, как в индивидуальных, так и в городских зданиях нуждаются в высококачественном насосном оборудовании, способном обеспечить эффективную циркуляцию теплоносителя. Для долгой и надежной их эксплуатации необходимо соблюдать условия монтажа и правила эксплуатации. Используемые насосы должны отвечать весьма жестким требованиям: быть экономичными, надежными и обеспечивать непрерывную работу в отопительный период на протяжении долгих лет.

Спасибо за внимание.

P.S. Понравился пост? Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Еще похожие посты по данной теме:

nasos-pump.ru

Устройство циркуляционного насоса с мокрым ротором

Не секрет, что именно водяное отопление наиболее распространено в городских жилых домах и частных коттеджах. И неотъемлемой частью системы водяного отопления, наряду с котлом, является циркуляционный насос, функцией которого является обеспечение движения воды по контуру «котел–контур отопления–котел». Конечно, можно обойтись и без циркуляционного насоса, сделав тем самым естественную циркуляцию, но это повлечет за собой увеличение диаметров труб, наличие уклонов при прокладке, что только усложнит систему отопления.

При упоминании термина «циркуляционный насос» сразу же представляется насос «с мокрым ротором». И это не случайно, так как именно данный вид является наиболее подходящим для обеспечения отопления в частных домах и небольших крышных котельных. Устройство циркуляционного насоса с мокрым ротором обуславливает такие его достоинства, как компактность и бесшумность при работе.

Циркуляционный насос с мокрым ротором в разрезе

Свое название данный вид насосов получил из-за наличия водяного охлаждения электродвигателя. Жидкость, перекачиваемая насосом, используется также и для смазки деталей.

Хоть производителей насосного оборудования в настоящее время немало, но принципиальное устройство циркуляционного насоса с мокрым ротором является одинаковым что у Wilo, что у Grundfos.

В чугунном или стальном корпусе на валу электродвигателя закреплено закрытое рабочее колесо, изготовленное из термостойкого композитного материала. Оно представляет собой два параллельных диска, которые соединены между собой радиально изогнутыми лопатками. В одном из дисков имеется отверстие для входа рабочей жидкости, во втором предусмотрено отверстие для крепления рабочего колеса на валу электродвигателя.

В корпусе насоса по периферии рабочего колеса выполнено спиралевидное отверстие в форме конфузора. Его назначение – преобразование кинетической энергии потока жидкости в статическое давление, а также сбора и отвода воды в нужном направлении.

Рабочее колесо закреплено на валу ротора, который омывается и охлаждается перекачиваемой водой. Статор электродвигателя герметично отделён от ротора разделительным стаканом с толщиной стенки 0,1 — 0,3 мм. Стакан изготавливается из ферритной нержавеющей стали или углеродного волокна.

Ротор циркуляционного насоса закреплён на торцевых графитовых или керамических подшипниках скольжения, которые также охлаждаются перекачиваемой водой.

Также на передней стенке корпуса двигателя имеется резьбовая пробка для удаления воздуха из насоса.

Внешнее отличие конструкции циркуляционного насоса с мокрым ротором от насосов с воздушным охлаждением электродвигателя (с сухим ротором) — это отсутствие оребрения на корпусе двигателя и крыльчатки на его торце.

Конструкция циркуляционного насоса Grundfos с мокрым ротором



teplovichek.com

Отличия насосов с «мокрым» и «сухим» ротором

07.01.2014

Многими считалось, что для бытового исполнения надо брать циркуляционные насосы с мокрым ротором. Сухороторные циркуляционные насосы использовались для промышленного использования.

Существовало мнение, что насосы с сухим ротором имеют слишком большие размеры и сильно шумят. Однако крупными производителями стали все больше выпускаться бытовые модели циркуляционных насосов, имеющих сухой ротор.

В промышленности используются циркуляционные насосы с сухим ротором.

В бытовом исполнении используются циркуляционные насосы с мокрым и сухим ротором. Для производственных нужд не используются насосы с мокрым ротором, так как их можно производить мощностью до 3 кВт и они не получили широкого распространения.

Плюсы циркуляционных насосов с сухим ротором промышленного исполнения: для них неважно качество теплоносителя, обладают хорошей ремонтопригодностью. Минусом этих насосов является то, что они имеют большие размеры, сильно шумят, поэтому их устанавливают в отдельные помещения, много потребляют электроэнергии.

Что касается бытового исполнения насоса с сухим ротором, то его плюсы:

обладает более высоким КПД;

для него не важна чистота теплоносителя;

обладает хорошей ремонтопригодностью, причем запчасти дешевле насосов, имеющий мокрый ротор;

размерами почти не отличается от мокророторного аналога.

Минусом является большой шум при работе и необходимость регулярной замены торцевого уплотнителя.

Минусы циркуляционных насосов с сухим ротором являются плюсами для насоса с мокрым ротором: бесшумность, не имеет торцевого уплотнения. Недостатком является то, что качество теплоносителя имеет большое значение при эксплуатации. Чем хуже качество перекачиваемой жидкости, тем быстрее насос может выйти из строя.

Учитывая все минусы и плюсы рассмотренных насосов, можно сделать соответствующие выводы. Если для вас не важно качество теплоносителя, то лучше выбирать насос с мокрым ротором, но не известно, что будет с остальной системой отопления.

Если вы хотите, чтобы все работало слажено, лучше использовать мотор с сухим ротором, но при этом надо позаботиться о качестве теплоносителя.

По поводу шумности, каждый решает для себя сам, ведь насос не так часто попадает в поле зрения. КПД не столь важен, так как разница в процентах небольшая, а вот отсутствие необходимости замены торцевого уплотнителя является большим плюсом.

Но техобслуживание следует регулярно проводить вместе с осмотром всей отопительной системы специалистом.

www.waterpump.ru

что это такое и принцип работы. Смотреть что такое "Роторный насос" в других словарях.

По сравнению с поршневым у ротационного насоса имеются следующие преимущества: небольшие габаритные размеры, простота обслуживания, возможность установки их непосредственно в производственных помещениях, отсутствие потребности в охлаждающей воде.

Ротационный насос состоит из корпуса, в котором вращается ротор со скользящими лопатками, систем охлаждения и смазки.

От шкива 3 (рис.3) приводится ротор 1, эксцентрично (на 14мм) расположенный в цилиндре 4 корпуса 11. В радиальных пазах ротора 1 установлены пружины с лопатками 5, разделяющие пространство между ротором и цилиндром на 12 частей.

Рабочей камерой является объем ограниченный поверхностью ротора, корпуса и лопаток. В зоне всасывающего патрубка 8 зазор между ротором и корпусом, вследствие эксцентриситета, увеличивается. Лопатки 5, под действием центробежной силы и пружин, выдвигаются из пазов – объем рабочей камеры увеличивается. В результате разряжения воздух поступает внутрь насоса, проходя через воздушный фильтр 7.

При дальнейшем вращении зазор между ротором и корпусом уменьшается. Лопатки, преодолевая действие пружин, задвигаются внутрь ротора. В результате уменьшения объема рабочей камеры воздух сжимается и выталкивается в нагнетательный канал 13.

Для охлаждения компрессора на приводном шкиве 3 укреплен осевой вентилятор 14. Чтобы улучшить его охлаждающее действие, применен направляющий кожух.

Смазка компрессора принудительная, под давлением, создаваемым в картере 9 сжатым воздухом, поступающим со стороны нагнетания. Масло поступает к двум масленкам 2 на торцовых крышках для смазки подшипников и к одной масленке б на всасывающем патрубке 8 корпуса 11 - для смазки внутренней рабочей поверхности цилиндра 4 и лопаток 5.

Рисунок 3 - Ротационный насос

Техническая характеристика ротационных насосов представлена в таблице 2

Таблица 2 - Технические характеристики ротационных насосов

Производительность, м 3 /с

Номинальное давление всасывания, МПа

Частота вращения, мин -1

Масса, кг

2.1.3 Водокольцевой насос

Водокольцевые насосы используют в нагнетательных и во всасывающих пневмотранспортерах. В качестве рабочей жидкости используют воду, масло и любую другую неагрессивную капельную жидкость.

Конструктивная схема водокольцевого ротационного насоса показана на рисунке 4. Он состоит из цилиндрического корпуса 2, закрытого с торцов крышками. Внутри корпуса эксцентрично расположен вал с лопастями 1.

Рисунок 4 – Водокольцевой насос

При вращении вала в корпус подается определенное количество воды, которая под действием центробежной силы образует у стенки корпуса водяное кольцо 5 практически равной толщины. Между внутренней поверхностью водяного кольца и валом с лопастями образуется серповидное пространство, разделенное лопастями. С одной стороны это пространство увеличи

giropark.ru

Насос с мокрым ротором — ТеплоВики

Материал из ТеплоВики - энциклопедия отоплении

Конструкция насоса с мокрым ротором

В насосах с мокрым ротором ротор особого электромотора погружен в перекачиваемую среду. Разделительная втулка, встроенная в корпус электромотора, защищает катушку статора. Эта втулка изготовлена из немагнитной высоколегированной стали. Вал изготовлен из нержавеющего материала и вращается в графитовых подшипниках. Втулка вала неподвижна. Среда, под давлением перекачиваемая через систему, одновременно её охлаждает и снижает трение в подшипниках.

Установка насоса с мокрым ротором на прямую или обратную линию обеспечивает быстрое и интенсивное перемещение воды. В результате, появляется возможность использовать трубопроводы с меньшим сечением. Это приводит к снижению затрат на систему отопления. Это также означает, что в линиях системы теперь будет существенно меньшее количество воды. Система отопления может быстрее реагировать на колебания температуры и легче поддается регулировке.

Особенности


Отличительной особенностью рабочего колеса центробежного насоса является радиальное перемещение воды. Вал, приводящий во вращение рабочее колесо, изготавливается из нержавеющей стали; подшипники вала сделаны из спеченного углеродистого или керамического материала. Ротор мотора, установленный на валу, вращается в воде. Вода смазывает подшипники и охлаждает мотор.

Находящийся под напряжением статор мотора окружен разделительным стаканом. Он сделан из немагнитной нержавеющей стали или углеродного волокна и имеет толщину стенки от 0,1 до 0,3 мм.

Для специальных применений, например, в системах водоснабжения, используются моторы насосов с фиксированной частотой вращения.

Если насос с мокрым ротором используется, например, в тепловом контуре, а значит предназначен подавать тепловую энергию к радиатору, он должен подстраиваться под меняющуюся тепловую нагрузку здания. Термостатические радиаторные клапаны, установленные перед поверхностями нагрева, определяют интенсивность подачи насоса.

Насосная система отопления

Для того, чтобы уменьшить потребление электроэнергии, необходимо, чтобы моторы насосов с мокрым ротором постоянно меняли частоту вращения. Частоту вращения можно менять вручную с помощью переключателей. Возможна также организация системы автоматики путем установки коммутационной аппаратуры и устройств управления, которые будут срабатывать в зависимости от времени, разности давлений или температуры.

С 1988 г. существуют конструкции со встроенными электронными устройствами, обеспечивающими бесступенчатое регулирование частоты вращения.

Первый полностью электронный насос с мокрым ротором со встроенным устройством бесступенчатого регулирования частоты вращения

Насосы с мокрым ротором, в зависимости от размера и требуемой выходной мощности насоса, работают от сети 1~230 В~ или 3~400 В трехфазного тока.

Насосы с мокрым ротором отличаются малошумной работой и, благодаря своей конструкции, не имеют уплотнений вала.

Конструкция современного поколения насосов с мокрым ротором основана на модульном принципе. В зависимости от размера и требуемой выходной мощности насоса, модули компонуются в различные конфигурации. Таким образом, любой ремонт, который может потребоваться, можно осуществить с меньшими трудозатратами, просто заменив деталь на запасную.

Важным качеством этого типа насосов является их способность самостоятельно удалять воздух во время наладки.

Способы монтажа
Насосы с мокрым ротором поставляются с резьбовыми соединениями с условным проходом до R 1¼. Насосы большего размера имеют фланцевые соединения. Эти насосы могут монтироваться в трубопровод горизонтально или вертикально без сооружения фундамента.

Как было упомянуто раньше, смазка подшипников такого насоса осуществляется рабочей жидкостью. Она также служит охлаждающей жидкостью для электромотора. Поэтому через разделительный стакан должна постоянно циркулировать жидкость.

Вал насоса мокрого ротора должен всегда располагаться горизонтально. Монтаж с валом, установленным вертикально, приводит к неустойчивой работе системы и, как следствие, быстрому выходу насоса из строя.

Подробную информацию о способах монтажа см. в инструкции по монтажу и эксплуатации.

Способы монтажа насосов с мокрым ротором

Источники Агроводком

ru.teplowiki.org

устройства с мокрым сухим ротором, преимущества и недостатки

Для перекачки жидкости многие используют циркуляционный роторный насос

Роторный насос – это механизм, который используется для перекачки различных жидких масс в больших объемах. На современном рынке можно найти самые разные типы этих приборов, которые отличаются между собой принципом работы, конструкцией и ценой. Каждый покупатель может выбрать для себя именно то устройство, которое ему необходимо.

Содержание статьи

Принцип работы и достоинства

Принцип, по которому работает роторное насосное оборудование, заключается в перекачке жидкости из внутренней камеры механизма путем выталкивания ее ротором. Так происходит из-за уменьшения рабочего пространства камеры, куда вначале попадает перекачиваемая масса. Перемещение частей ротора меняет объем камеры и таким образом осуществляет перекачку.

Главные достоинства роторного насоса — это равномерная подача жидкости и высокая скорость частоты движений

Основной элемент ротора – полый диск, который вращаясь подгоняет перекачиваемые массы от всасывающего до выходного патрубка. Если нужно перекачивать жидкости, содержащие твердые частицы, то, как правило, агрегат оборудован одним диском. Он вращается довольно медленно, но тем самым снижает вероятность поломок и увеличивает срок эксплуатации насоса. Впрочем, нередко встречаются приборы, оборудованные несколькими дисками.

Достоинства:

  • Довольно равномерная подача жидкости;
  • Наличие обратного хода, что дает возможность применять прибор в качестве гидромоторного аппарата;
  • Максимально возможный КПД благодаря отсутствию в конструкции клапанов;
  • Высокая скорость частоты движений.

Что касается недостатков, то они заключаются в довольно высокой стоимости подобного оборудования и чувствительности к перекачиваемой жидкости – она не должна содержать абразивных частиц и слишком агрессивных химических веществ, способных нарушить целостность прибора.

Если выбирать по маркам, то немалой популярностью пользуются насосы Grundfos («Грундфос»), которые отличаются своим качеством и высокой производительностью, благодаря чему имеют спрос во всем мире.

Разновидности изделий

Определяясь с тем, какой насос лучше выбрать, следует разобраться с видами подобных приборов и принципами их работы.

Роторные насосы бывают поступательными или вращательными

Роторный насос бывает:

  1. Поступательным – отличается более компактными размерами и зацеплением внутри. Бывают шиберные и поршневые. Первые довольно громоздкие, но при этом могут качать жидкости с больших глубин. Вторые тоже делятся на два типа: радиальные и аксиальные. Последние в основном движутся параллельно и оснащаются наклонными шайбами и дисками. Кручение от двигателя передается с помощью специального шатуна, расположенного внутри поршня. Первые движутся только в радиальном направлении.
  2. Вращательным – в этом случае прибор «питается» за счет электроэнергии. Точнее, электричество питает электродвигатель, который передает силу на сам ротор. Вал начинает вращаться и, соприкасаясь с зубьями диска, приводит его в движение.

Вращательные насосы более распространены среди потребителей и делятся на устройства с мокрым и с сухим ротором. «Мокрые» в основном работают, имея внутри себя рабочую жидкость. А «сухие» могут запускаться, не имея внутри себя ничего.

Циркуляционный насос с мокрым ротором

Циркуляционный насос имеет нечто общее с дренажными помпами. Независимо от типа ротора корпус зачастую изготавливается из латуни, нержавеющей стали, чугуна или бронзы. Ротор выполняется либо из керамики, либо из нержавейки. Рабочее колесо с лопастями располагается на самом роторном валу.

Принцип действия заключается в создании центробежной силы внутри прибора. Вращаясь, ротор заставляет быстро двигаться лопасти, понижая давление в рабочей камере. Это повышает приток жидкости в емкость. Затем перекачиваемая вода повышает давление в резервуаре и благодаря такому перепаду выталкивается наружу.

Что касается устройства с мокрым ротором, то его особенность заключается в том, что лопасти рабочего колеса находятся в перекачиваемой жидкости. При этом вся электрика прибора надежно герметизирована и отделена от прямого контакта с водой.

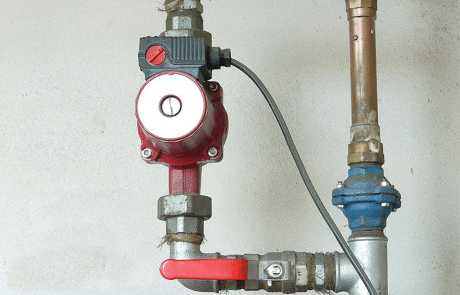

Востребованным на сегодняшний день является циркуляционный насос с мокрым ротором

Преимущества «мокрого» роторного насоса:

  • Из-за своего нахождения в мокрой среде насос не перегревается;
  • Жидкость поглощает все звуки вибрации прибора, что делает его работу практически бесшумной;
  • Агрегат мало весит и имеет компактные размеры;
  • Может долго работать без остановок;
  • Прост в монтаже, обслуживании и ремонте.

К недостаткам таких устройств можно отнести только низкий КПД, поэтому такое оборудование редко используется на длинных трубопроводах, где нужна хорошая производительность.

Агрегат с сухим ротором и его особенности

Особенность помпы такого типа заключается в том, что она работает без контакта с перекачиваемой жидкостью. Основное достоинство такого насоса – это то, что у подобного оборудования очень высокий КПД, который может достигать 80%.

Но несмотря на это, у таких устройств есть недостатки:

  • Достаточно высокий уровень шума, издаваемого при работе;
  • Требовательность в перекачиваемой среде – там не должно быть никакого мусора или воздушных пузырьков.

При этом «сухие» роторные системы делятся на вертикальные и горизонтальные (консольные). У первых двигатель расположен вертикально, а патрубки на одной оси. У вторых мотор находится в горизонтальном положении, а патрубки – перпендикулярно относительно друг друга.

Таким образом, циркуляционные роторные насосы отлично подходят для перекачки различных жидкостей. В зависимости от того, какая будет перегоняться масса, следует выбирать помпы с сухим или мокрым ротором.

kanaliza.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
