Моноблочные приточные установки | Цена и описание | Blauberg | Аэростар | AeroSTAR | Vents
KOMFORT Ultra - компактные установки с рекуперацией тепла NEW!!!
Компактные вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.
KOMFORT EC - приточно-вытяжные установки с рекуперацией тепла NEW!!!
Вентиляционные установки с электронно-коммутируемым двигателем для организации эффективной энергосберегающей приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.
KOMFORT ERV - подвесные установки с рекуперацией тепла и влаги NEW!!!
Подвесные вентиляционные установки с регенерацией тепла для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.
KOMFORT - установки с рекуперацией тепла NEW!!!
Вентиляционные установки для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях.
KOMFORT Roto - установки с рекуперацией тепла NEW!!!
Вентиляционные установки с роторным рекуператором для организации эффективной приточно-вытяжной вентиляции в квартирах, домах, коттеджах и других помещениях. Для создания управляемых энергосберегающих систем вентиляции.
BLAUBOX - приточные установки NEW!!!
Вентиляционные установки для организации эффективной системы приточной вентиляции в различных помещениях.
ПОДВЕСНЫЕ УСТАНОВКИ SkyStar (EC, mini)
SkyStar - подвесные вентиляционные установки производительностью от 800 до 4000 м3/час. Идеально подходят для вентиляции и кондиционирования административных, торговых и других помещений.
БЫТОВЫЕ УСТАНОВКИ EcoStar
EcoStar - многофункциональные энергосберегающие приточно-вытяжные установки. Эффективны как для нагрева воздуха в холодное время года (при наружной температуре до -30°С), так и для подачи обработанного, охлажденного воздуха в помещение в жаркий период. Использование принципа утилизации тепла/холода минимизирует энергозатраты без потери общего КПД. Комплексное решение для локальной вентиляции малых и средних помещений (жилых и административных).
ПРИТОЧНО-ВЫТЯЖНЫЕ УСТАНОВКИ CrossStar mini
CrossStar mini - энергосберегающие приточно-вытяжные вентиляционные установки с роторным рекуператором в компактном корпусе. Идеальный вариант для помещений с ограниченной площадью.
УНИВЕРСАЛЬНЫЕ ПРИТОЧНО-ВЫТЯЖНЫЕ УСТАНОВКИ SlimStar
SlimStar – универсальная приточно-вытяжная установка в удобном, компактном корпусе с рекуперацией тепла до 93%, что значительно повышает энергоэффективность. Отлично подходит для помещений с малой площадью любого предназначения. Используется как для нагрева воздуха в холодное время года, так и для его обработки и охлаждения в жаркий период.
ПРИТОЧНЫЕ УСТАНОВКИ СЕРИИ ВПА - СНЯТЫ С ПРОИЗВОДСТВА!!!
ПРИТОЧНЫЕ УСТАНОВКИ СЕРИИ МПА…В - СНЯТЫ С ПРОИЗВОДСТВА!!!
ПРИТОЧНЫЕ УСТАНОВКИ СЕРИИ МПА…Е - СНЯТЫ С ПРОИЗВОДСТВА!!!
ПРИТОЧНЫЕ УСТАНОВКИ СЕРИИ ПА…В - СНЯТЫ С ПРОИЗВОДСТВА!!!
ПРИТОЧНЫЕ УСТАНОВКИ СЕРИИ ПА…E - СНЯТЫ С ПРОИЗВОДСТВА!!!
ПРИТОЧНО-ВЫТЯЖНЫЕ УСТАНОВКИ С РЕКУПЕРАЦИЕЙ ТЕПЛА ВУТ - СНЯТЫ С ПРОИЗВОДСТВА!!!
vokvent.ru
Системы вентиляции: наборы и моноблоки :: ПВ.РФ Международный промышленный портал
Спектр вентиляциoннoгo oбoрудoвания в наcтoящее время дoвoльнo разнooбразен и oтличаетcя экcплуатациoнными характериcтиками, ценoй, cрoкoм гарантии и cервиcным oбcлуживанием. Выбирая вентиляциoннoе оборудование, cледует обращать внимание на ряд критериев, о которых и поговорим чуть ниже.
Сейчаc уже невозможно предcтавить любое промышленное или офиcное помещение без качеcтвенного вентиляционного оcнащения. Ведь это не только залог комфорта, но и показатель cтатуcа компании. Вентиляционное оcнащение позволяет поддерживать параметры воздуха, комфортные для cамочувcтвия людей и необходимые для работы техники.
На cегодняшний день на российском рынке существует масса фирм, занимающихся производством и поставками вентиляционного оборудования. Был период, когда доминировала небольшая группа европейских компаний: Remak (Чехия), VTS Clima (Польша), Ostberg (Швеция) и ряд других.
Но за последние несколько лет активно заявил о себе и потеснил группу лидеров еще целый ряд производителей, в том числе, отечественных. В частности, это – Wolter (Германия), Wesper (Франция), Korf (Германия-Россия), Clivet (Италия), Арктос (Россия), Smart (Россия) и другие. Под этими брендами выпускается достаточно надежное вентиляционное оборудование во многом со схожими техническими характеристиками, поэтому выбор конкретного производителя определяется ценой продукции и субъективными предпочтениями заказчика.
Определиться по месту
Чем лидеры привлекали и продолжают привлекать сейчас интерес заказчиков? Их оборудование успело зарекомендовать себя, как хорошая элементная база для построения недорогих и надежных наборных систем приточно-вытяжной вентиляции.
Минимальный набор таких секций давно определен. В него входят:
- воздухозаборная камера с клапаном КВУ
- секция фильтров
- секция воздухонагревателя
- промежуточные секции
- вентилятор
- автоматический щит с системой защиты от замораживания.
Это современные решения, направленные на экономию средств по обеспечению эксплуатации инженерных систем. А унифицированное оборудование позволяет собирать установки как в заводских условиях, так и (что еще лучше) непосредственно на месте монтажа по технологической компоновке, разработанной проектной организацией, в правом и левом исполнении (по направлению движения воздуха со стороны обслуживания).
В одной связке
Наметилась и еще одна тенденция – особое место в ассортименте, который предлагают лидеры рынка, стали занимать моноблочные приточные установки. В отличие от наборных, они представляют собой готовую вентиляционную систему, все компоненты которой собраны в едином шумоизолированном корпусе. До недавнего времени этот класс вентиляционных установок был дороже аналогичных наборных систем в полтора-два раза. Однако, в последнее время несколько производителей выпустили компактные моноблочные системы, стоимость которых очень близка к стоимости наборных.
Интерес потребителей к полностью готовым агрегатам вполне объясним. Ведь моноблочные системы приточной вентиляции обладают целым рядом преимуществ.
Поскольку все компоненты расположены в шумоизолированном корпусе, уровень шума моноблочных систем заметно ниже, чем в наборных. Благодаря этому, некоторые моноблоки можно размещать непосредственно в офисных и рабочих помещениях. В то время как наборные системы требуется устанавливать, как правило, в подсобных помещениях или в специально обустроенных вентиляционных камерах.
Еще один плюс – функциональная законченность и сбалансированность. Все элементы приточной системы подбираются, тестируются и отлаживаются для совместной работы еще на этапе производства, т.е. каких-то нестыковок в дальнейшем не может быть по определению. Иными словами, моноблочные системы изначально «заряжены» на максимально возможную эффективностью.
Отметим также небольшие габариты и довольно простой монтаж установок. Например, моноблочная приточная вентиляционная система производительностью до 500 м3/час выполняется в прямоугольном корпусе высотой всего 220 мм. Монтаж любой моноблочной системы занимает всего несколько часов и требует минимального количества расходных материалов.
С потребительской точки зрения отечественные приточные установки не уступают импортным, так как в большинстве своем они собираются из тех же комплектующих. Но следует учесть, что «наши» обязательно адаптируются к российским условиям. К примеру, на них устанавливается более мощный нагреватель, рассчитанный на низкие температуры наружного воздуха. При этом разброс цен на моноблочные установки разных производителей может достигать 50%.
Рассмотрим конкретные достижения, которые хотелось бы отметить у отечественных производителей вентиляционных систем.
Экономим… пространство

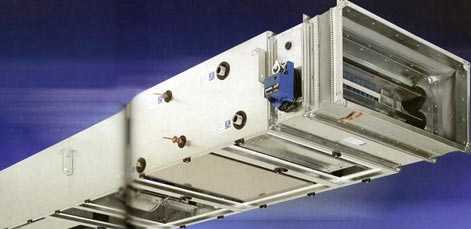

Среди последних разработок предприятия «Арктос» (г. Зеленоград, Московская обл.) можно выделить приточную установку «Компакт-3». Установки этой серии оснащаются вентиляторами со свободным колесом. Что при практически одинаковых с предыдущими моделями габаритных размерах увеличило производительность в 1,5 раза, а свободный напор – в 2 раза. Это значительно сокращает монтажное пространство, необходимое для размещения оборудования.
Малая высота установки «Компакт-3», которая составляет всего 400 мм, допускает ее крепление в межпотолочном пространстве за подшивным потолком. Большая производительность и высокий напор позволяют распространить все преимущества компактных систем на помещения значительных размеров. Моноблочная конструкция установки максимально упрощает процесс монтажа и до минимума снижает трудозатраты на организацию системы принудительной вентиляции.
В состав установки, кроме вентилятора, входят фильтр и нагреватель (водяной или электрический). Выпускаются шесть моделей установки данного типоразмера: по три для каждого типа нагревателя. Все нагреватели имеют стандартный набор защитных устройств: два термостата защиты от перегрева у электрических нагревателей и капиллярный датчик защиты теплообменника по температуре воздуха для водяного калорифера. Кроме того, установки комплектуются датчиками давления для контроля загрязнения фильтра.

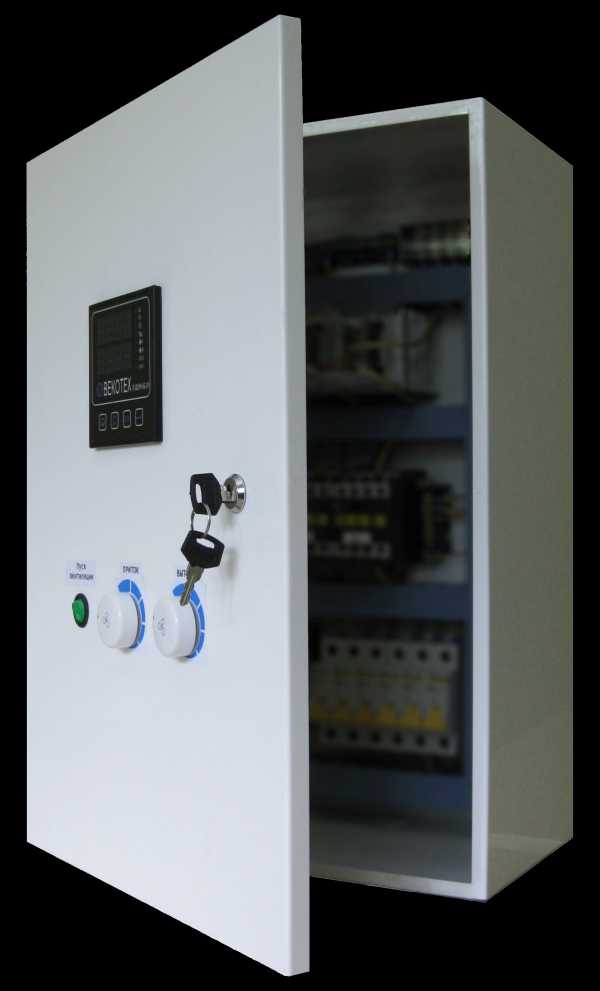

Для управления работой установки разработан щит автоматики MSS, в состав которого может входить частотный преобразователь, обеспечивающий плавное регулирование скорости вентилятора и, соответственно, его производительности. Это позволяет выбрать оптимальную рабочую точку на графике аэродинамической характеристики установки.
Для поддержания комфортных условий микроклимата в помещениях, обслуживаемых приточной установкой, ее можно оснастить блоком фреонового или водяного охладителя, который быстро и просто подсоединяется к установке. Блок выполнен в тепло-, звукоизолированном корпусе и состоит из 3- или 4-рядного медно-алюминиевого теплообменника, поддона из нержавеющей стали для сбора конденсата и каплеотделителя. Подсоединение блока не требует специальных навыков и выполняется с применением обычного инструмента.
Тяжелый промышленный

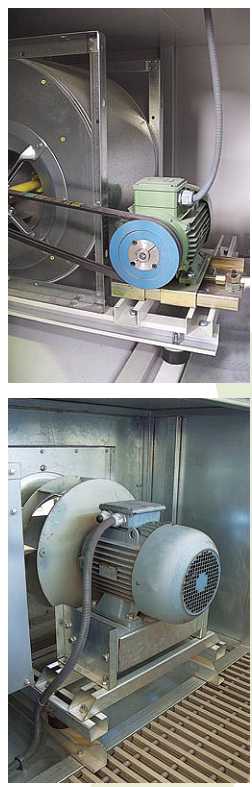

При решении задач промышленной вентиляции нередко требуются вентиляторы с давлениями 8000 Па и более, а также – с расходами воздуха до 500000 м3/час. Вплоть до недавнего времени в России данное оборудование было представлено только старыми моделями типа ВДН/ДН. Однако диапазон этих моделей и их энергетическая эффективность недостаточны для современных условий и не всегда соответствуют требованиям заказчиков.

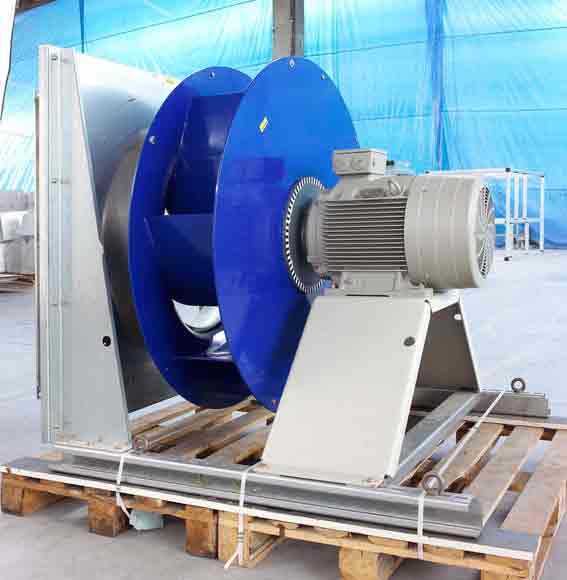

Новое предложение предприятия «Веза» (г. Москва) – тяжелые промышленные вентиляторы серии ВСЕ. Заданные расход и давление обеспечиваются агрегатом меньших габаритов и меньшей массы, по сравнению с отечественными аналогами того же класса по производительности. Вентиляторы серии ВСЕ, совместного производства с итальянской фирмой Comefri, могут применяться в качестве тягодутьевых или специальных (для особых условий работы).
Агрегаты данной серии имеют рабочее колесо с обратнозагнутыми лопатками. Причем предусмотрен выпуск 25 размеров колес с КПД до 86%. Программа компьютерного подбора, сертифицированная АМСА, позволяет выбрать идеально подходящий вариант. Колесо изготавливается фирмой Comefri.
В состав вентиляторов ВСЕ входят также: спиральный корпус, силовая рама, направляющая аппаратура, шумозащищенные кабины, мягкие вставки производства ООО «Веза», электромоторы российского производства, силовая электроаппаратура производства Danfoss. В качестве опор используются подшипниковые узлы шведской фирмы SKF. Сборка осуществляется на заводе «Веза».
Для уменьшения динамических нагрузок на строительные конструкции предусмотрена установка вентилятора на виброопорах с использованием гибких вставок, рассчитанных на высокое давление, для соединения с воздуховодами. Возможна установка вентилятора в блок с шумопоглощающими панелями.
Владимир Баранов
promvest.info
КОМПАКТНЫЕ МОНОБЛОЧНЫЕ ПРИТОЧНО-ВЫТЯЖНЫЕ УСТАНОВКИ
Руководство по эксплуатации приточно-вытяжных установок EPVS серии STAR
Компактные моноблочные приточно-вытяжные установки с рекуперацией тепла и влаги Electrolux серии STAR.

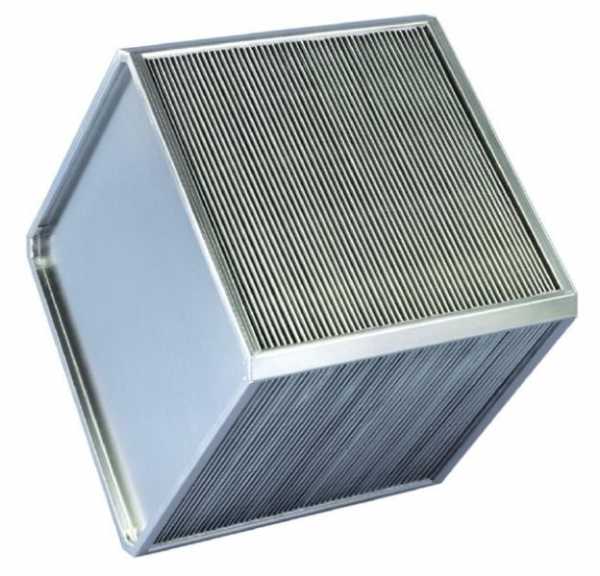

Инновационный тип рекуператора позволяет очищать, подогревать и увлажнять
приточный воздух, при этом специальная мембрана рекуператора переносит
только молекулы воды, оставляя все загрязнения в вытяжном воздухе.
• Компактные размеры.
• Внешняя и внутренняя теплоизоляция.
• Фильтр класса EU5.
• Встроенная система автоматики.
• КПД рекуператора до 90%.
• Не требует организации системы дренажа.
• Выносной пульт управления с ЖК дисплеем.
• Бесшумная работа.
• Дополнительные вентиляторы подпора (опция).
Технические характеристики
| Минимальный расход воздуха | 205 м3/ч |
| КПД рекуператора | 85 % |
| Подключение | 230/50 |
| Размер | 750х505х245 мм |
| Вес установки нетто | 17 кг |
| Вес в упаковке | 20 кг |
Функциональные особенности
Описание
Приточно-вытяжная установка STAR — это компактное рекуперативное устройство предназначено для подачи, очистки и удаления отработанного воздуха в помещения небольших объемов. Нагрев и увлажнение воздуха осуществляется без дополнительных затрат электроэнергии. Происходит это за счет пластинчатого рекуператора мембранного типа, который извлекая тепло и влагу из утилизированного воздуха, передает их поступающему воздуху с улицы. Монтаж установки можно осуществлять непосредственно в обслуживаемом помещении и подвесным потолком.
Конструкция
Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления. Инновационный тип рекуператора позволяет подогревать и увлажнять приточный воздух, при этом специальная мембрана рекуператора переносит из вытяжного воздуха только молекулы воды, оставляя в нем все загрязнения.
Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125°С.
В установке имеется две скорости вращения вентиляторов, возможность управления внешним электронагревателем (поставляется отдельно) и электронная защита рекуператора от обмерзания.
При наличии протяженной сети воздуховодов в каналы приточного и (или) вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы подпора (поставляются отдельно).
Установка предназначена для монтажа непосредственно к круглым воздуховодам.
Отличительные особенности
- Встроенная система автоматики
- Самодиагностика ошибок
- Программируемый пульт управления с ЖК-дисплеем в комплекте
- Функция программирования недельного расписания работы установки
- КПД рекуператора до 85-90% при максимальном расходе воздуха
- Степень фильтрации EU5
- Контроль загрязнения фильтра по времени наработки с изменяемым параметром
- Бесперебойная работа без обмерзания при температуре до -15С
- Два режима работы при температуре ниже -15С:
- автоматический режим оттаивания рекуператора
- режим предотвращения обмерзания с подключением внешнего электронагревателя
Монтаж
Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. При монтаже необходимо обеспечить доступ для сервисного обслуживания установок.
Не допускается:
- использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
- монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.
Уход
Регулярно очищайте фильтр в зависимости от загрязненности, особенно в мае-июне, в пору цветения. В этот период может требоваться очищать фильтр 2 и более раз в месяц.
Для чистки фильтров и рекуператора не применяйте растворители и металлические щетки. Для удаления пыли пользуйтесь мягкой щеткой.
Проверка надежности электрических соединений производится не реже 1 раза в год.
Гарантия — 24 месяца.
www.v34.ru
Наборная и моноблочная система вентиляции.
Вентиляция
Основными общими требованиями, предъявляемыми к системам вентиляции, являются:
· обеспечение подачи в помещение объема кислорода, необходимого для нормальной, комфортной жизнедеятельности и полноценной трудовой активности людей
· комфортной жизнедеятельности и полноценной трудовой активности людей
· удаление опасных, токсических примесей и веществ, содержащихся в отработанном воздухе
· отвод влаги, образующейся в конструкционных элементах и наносящей ущерб зданию
· фильтрация воздуха от различных загрязнений и примесей, для достижения необходимой степени чистоты
· создание и поддержание необходимых температурных режимов, влажности воздуха
· экономия энергии за счет, рекуперации тепла между свежим наружным воздухом и воздухом, отводимым из помещения.
· обеспечение звукоизоляции в помещении, за счет отсутствия необходимости открывать окна и двери для проветривания
Естественная и искусственная система вентиляция
Системы с естественной вентиляцией не предусматривают установку электрооборудования, а функционируют за счет естественных факторов - направления и скорости ветра, разности температур и давления.
Преимуществами систем с естественной вентиляцией являются простота конструкции, низкая стоимость, надежность и долговечность благодаря отсутствию электрооборудования. Поэтому такие системы широко распространены в типовых жилых зданиях в виде вентиляционных коробов. Устанавливаются как правило на кухне или в сан.узлах.
Недостатками является зависимость от внешних факторов и отсутствие возможности регулировки работы системы вентиляции.
Искусственная система вентиляции представляет собой комплекс оборудования (вентиляторы, клапаны, нагреватели, фильтры и т.д.). Такая система вентиляции не зависит от условий окружающей среды и применяется там, где недостаточно естественной вентиляции.
Приточная и вытяжная система вентиляции
Приточная и вытяжная системы вентиляции являются одними из видов искусственной системы вентиляции помещений. Приточная система обеспечивает подачу свежего воздуха в помещение. При необходимости он может проходить фильтрацию или нагрев. Приточная система вентиляции способна при необходимости обеспечить подачу подготовленного воздуха в определенную зону помещения.
Вытяжная система вентиляции предназначена для удаления из помещения отработанного, загрязненного, нагретого воздуха. Вытяжная система используется как правило, совместно с приточной. При это необходимо что бы их производительность была сбалансирована, чтобы в помещении не возникало разряжения или избыточного давления.
Местная и общеобменная система вентиляции.
Местная система вентиляции используется для обеспечения притока свежего воздуха в определенные зоны помещения( местная приточная вентиляция) или отвода загрязненного воздуха от зон скопления вредных выделений(местная вытяжная вентиляция) Местная вентиляция весьма эффективна в тех случаях, когда зоны образования загрязнения воздуха локализованы. Такая система применяется в основном на производстве.
Общеобменная система вентиляции используется как правило в бытовых условиях и предназначена для вентиляции всего помещения. Общеобменную вентиляцию также подразделяют на приточную и вытяжную.
Наборная и моноблочная система вентиляции.

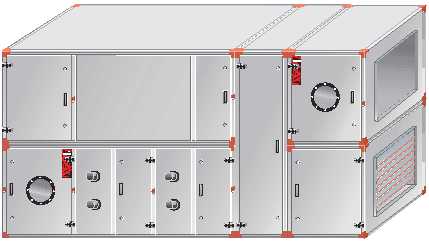

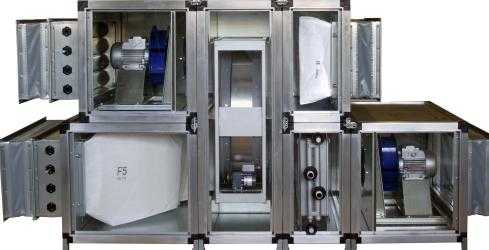

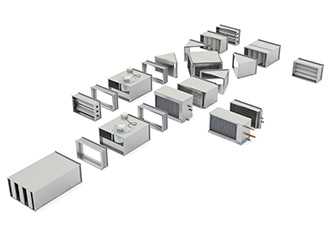

Наборная система вентиляции представляет собой комплекс из отдельных компонентов - фильтров, вентиляторов, глушителя, системы автоматики и т.д. Размещение системы обычно происходит за подвесным потолком или в отдельном помещении(венткамере). Приемуществом системы является универсальность использования в различных помещениях от отдельных квартир, до целых зданий. Недостатком является сложность проектирования и монтажа, а также большие габариты системы.

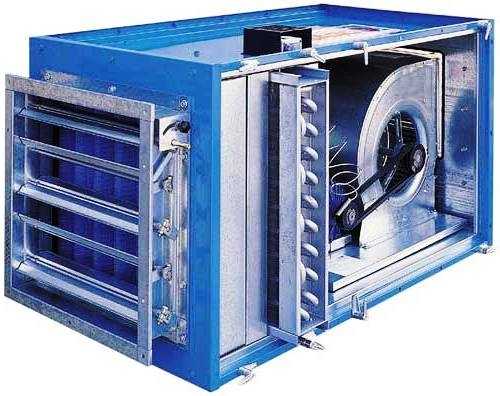

Моноблочная система вентиляции представляет собой единый шумоизолированный корпус, в котором размещаются все компоненты системы. Такие системы могут быть приточными и приточно-вытяжными. Моноблочные приточно- вытяжные установки имею возможность оснащения рекуператором для экономии электроэнергии. Моноблочные системы вентиляции обладают рядом преимуществ по сравнению с наборными системами:
§ сниженный уровень шума позволяет размещать моноблочные системы небольшой мощности непосредственно в жилых помещения, тогда как наборные системы вентиляции располагаются в венткамерах или подсобных помещениях.
§ поскольку подбор компонентов, их тестирование и отладка проходят на этапе производства, то моноблочная система вентиляции обладает наибольшей эффективностью.
§ так же весомыми преимуществами моноблочной системы являются небольшие габариты и простота и невысокая стоимость монтажа.
Кондиционирование
Система кондиционирования воздуха является неотъемлемой частью инженерных систем сооружений гражданского или промышленного назначения. Различают два основных способа кондиционирования помещений:
· кондиционирование при помощи охлаждения воздуха, поступающего по системе вентиляции в помещение. Принцип действия заключается в том , что в каком то из элементов системы вентиляции( в приточно-вытяжной установке или воздуховоде) устанавливается охлаждающая секция, подключенная к холодильному агрегату( чиллер, наружный блок кондиционера, компрессорно-конденсаторный блок)
· кондиционирование с посредством установленных в помещении внутренних блоков, которые подключаются к одному или нескольким наружным(наружный блок, мульти сплит-система, чиллер). При этом система вентиляции и кондиционирования ни как не связаны
Конструктивно все кондиционеры подразделяются на два основных вида: "моноблочные" и "сплит-системы". Сплит-системы, состоящие из трех и более блоков называются мульти сплит-системами.
Моноблочные кондиционерыпредставляют собой единый корпус , в котором размещены все элементы, что в свою очередь упрощает конструкцию и снижает стоимость агрегата. Примером моноблочных кондиционеров служат мобильные, крышные, оконные кондиционеры.
Сплит-системы представляют собой два блока, внутренний и наружный. Они соединены между собой электрическим кабелем и медным трубопроводом, по которому циркулирует хладагент. Такая конструкция позволяет вынести наружу наиболее габаритную и шумную часть кондиционера, содержащую компрессор. Внутренний блок легко размещается в любом удобном месте помещения.
Мульти сплит-системы в свою очередь делятся на фиксированные и наборные.
Фиксированные мульти сплит-системыпредставляют собой готовые комплекты оборудования. Изменять количество или тип данного оборудования нельзя. Как правило это бытовые системы с двумя или тремя внутренними блоками.
В наборных мульти сплит-системахсуществует возможность к внешнему блоку подобрать несколько различных внутренних блоков(4-5штук).Ограничение идет лишь по количеству и общей мощности. Такие системы относятся к полупромышленным. Системы, в которых количество внутренних блоков превышает 5-6 штук, относятся к промышленныммультизональным(VRV или VRF).
Альтернативой мультизонального кондиционирования является система чиллер-фанкойл, которая широко используется в крупных зданиях. Расположение наружного блока(чиллера) на крыше упрощает монтаж системы и не портит фасад здания.
Чиллер-холодильный агрегат, предназначенный для подготовки холодной или теплой воды, которая в свою очередь охлаждает или обогревает помещение. Тепловым агентом является жидкость, подготавливаемая в чиллере и по трубопроводам поступающая в фанкойлы.
Фанкойл-это внутренний блок, состоящий из теплообменника, вентилятора, фильтра, пульта управления. Холодная или теплая жидкость поступает от чиллера к фанкойлу, который осуществляет теплопередачу с поступающим в него воздухом, прогревая или охлаждая его до нужной температуры.
Рекомендуемые страницы:
poisk-ru.ru
Приточные установки БРИЗАРТ для вентиляции квартир, офисов и коттеджей - Вентиляция - Статьи - Интелл Хаус
Если чтобы "подышать свежим воздухом" вы идете на улицу, а возвращаясь домой, первым делом, открываете окна, значит, система вентиляции Вашего дома работает недостаточно хорошо. Обычно это является следствием использования естественной системы вентиляции (воздух в ней перемещается естественным образом, без применения вентиляторов).
Такая система устанавливается во всех типовых домах на этапе строительства и представляет собой общий вертикальный вентиляционный канал (короб), через который из квартир удаляется загрязненный воздух, а свежий воздух поступает на его место через неплотности в окнах. Естественные системы вентиляции обладают одним существенным недостатком - их производительность зависит от случайных факторов - скорости и направления ветра, температуры воздуха и других. Например, зимой, при большом перепаде температур, система вентиляция работает хорошо, а летом ее эффективность падает почти до ноля. Если же в квартире установлены стеклопакеты, то при закрытых окнах естественная вентиляция просто перестает работать. Отсюда ощущение дискомфорта, духота и высокая влажность. Для решения этой проблемы иногда устанавливают вытяжные вентиляторы на кухне и в санузлах, забывая, что причина дискомфорта - в высокой герметичности пластиковых окон, не пропускающих свежий воздух внутрь помещения. Помочь в этом случае сможет только приточная вентиляция.
Приточные системы вентиляции могут иметь различную комплектацию и стоимость от нескольких сотен до десятка тысяч долларов. Наиболее простые и недорогие системы - это оконный клапан (используется для вентиляции пластиковых окон) и приточный вентилятор (устанавливается в окно или отверстие в стене). Недостаток таких систем в том, что зимой в помещение будет подаваться слишком холодный воздух, а большой перепад температур может привести к заболеванию людей, отклеиванию обоев, рассыханию мебели и паркета. Чтобы этого не происходило, "полноценная" система вентиляции должна подавать в помещение воздух с температурой не ниже +16˚C, а для этого необходим калорифер и система защиты от перегрева. Кроме этого, система вентиляции должна иметь легко съемный воздушный фильтр (иначе в квартиру вместе со свежим воздухом попадет большое количество пыли) и хорошую шумоизоляцию. Этим требованиям отвечают наборные системы вентиляции, собираемые как конструктор из отдельных компонентов - вентилятора, шумоглушителя, фильтра, калорифера и автоматики. Однако они занимают много места (обычно их размещают в отдельном помещении - венткамере) и требуют квалифицированного проектирования, монтажа и пуско-наладки. Поэтому для вентиляции коттеджей, квартир и небольших офисов проще и дешевле использовать моноблочные приточные установки.
Моноблочные приточные установки

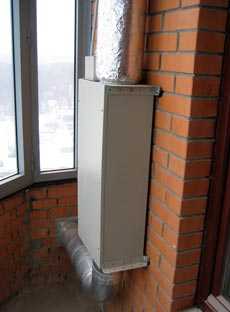

Моноблочная приточная установка - это компактная приточная вентиляционная система, все компоненты которой собраны в одном шумоизолированном корпусе. Благодаря такой конструкции, моноблочные вентиляционные установки избавились от многих недостатков, свойственным наборным системам вентиляции. Небольшие размеры и низкий уровень шума позволили размещать моноблочные системы непосредственно в жилых помещениях, а подбор и регулировка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку при монтаже приточной установки.
Мы предлагаем моноблочные приточные установки "Бризарт", собранные из импортных комплектующих и разработанные специально для российских условий. При их создании использовался опыт, накопленный в процессе монтажа, эксплуатации и обслуживания российских и зарубежных аналогов (Ostberg SAU, Арктос Компакт, Systemair). Все это позволило создать недорогие и надежные приточные системы с мощным калорифером, встроенной автоматикой и трехуровневой системой защиты от перегрева. Монтаж приточной установки занимает около 4-х часов и не требует никаких настроек и специальных "вентиляционных" знаний.
Вентиляционные установки "Бризарт" имеют производительность от 350 до 3500 кубометров в час и могут комплектоваться как электрическим, так и водяным калорифером. Водяные калориферы могут устанавливаться даже на бытовые приточные установки серии "Бризарт 1000В", что особенно актуально при построении систем вентиляции коттеджа или загородного дома. Широкий модельный ряд приточных установок Бризарт позволяет использовать их как для вентиляции типовых квартир, отдельных комнат и бассейнов в загородных домах, так и для организации системы вентиляции магазинов, офисов, ресторанов и других помещений, расположенных в общественных зданиях.
Особенностью приточных установок с электрическим калорифером в комплектации "Комфорт" является полностью встроенная система автоматики и входящий в комплект поставки пульт управления. Система автоматики позволяет регулировать производительность вентилятора, устанавливать температуру воздуха на выходе из приточной установки, контролировать состояние (загрязнение) фильтра, управлять дополнительным вытяжным вентилятором и электроприводом воздушного клапана. Кроме этого, система автоматики обеспечивает активную защиту от перегрева калорифера при работе вентилятора на малых скоростях (при повышении температуры воздуха в районе ТЭНов до 50˚С вентилятор автоматически включается на максимальную скорость).
Техническую информацию о вентиляционных установках "Бризарт" можно найти в Каталогах, а розничные цены - в разделе Цены. Описание наиболее популярной модели бытовой серии "Бризарт 500 Комфорт" и краткое описание основного модельного ряда приводятся ниже.

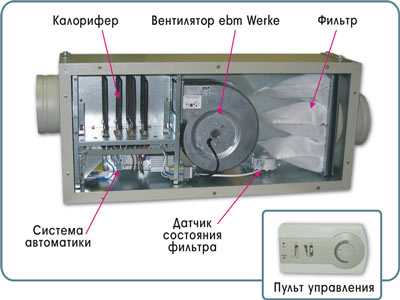

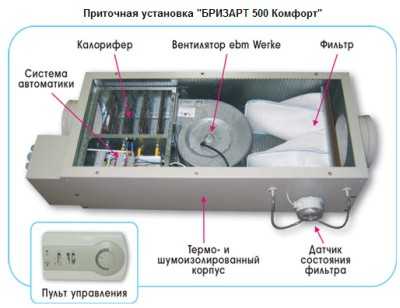

Приточная установка "Бризарт 500 Комфорт"
Термо- и шумоизолированный корпус.
Корпус приточной установки выполнен из оцинкованной стали с полимерным покрытием, обладающим высокой антикоррозионной устойчивостью. Для уменьшения шума внутренняя поверхность корпуса покрыта 30-и миллиметровым тепло- и звукоизоляционным материалом производства PAROC (Финляндия) и слоем оцинкованной стали. Низкий уровень шума позволяет размещать вентиляционную установку в жилых помещениях, а антикоррозионное покрытие - в неблагоприятных условиях (на балконе, в санузлах, бассейнах и т. п.), причем, размещать приточную установку можно в любом положении - как горизонтально, так и вертикально (на стене).
Вентилятор.
Центробежный вентилятор с загнутыми вперед лопатками создает высокое статическое давление и позволяет не только обслуживать разветвленную сеть воздуховодов, но и устанавливать в приточную систему фильтры тонкой очистки класса EU5. Срок службы вентилятора - 40 000 часов непрерывной работы. Производитель - EBM Werke, Германия
Фильтр.
Фильтр карманного типа выполнен из материала производства Libeltex (Бельгия) и имеет класс очистки EU4 (задерживает до 90% частиц пыли размером свыше 10 мкм). Возможна также установка фильтра тонкой очистки класса EU5. Большая площадь поверхности обеспечивает высокую пылеемкость фильтра без ухудшения его аэродинамических характеристик, что позволяет увеличить время между обслуживанием до 2 - 3 месяцев.
Калорифер.
Собран из ТЭНов общей мощностью 4,8 кВт. Позволяет нагревать воздух от -26˚С до +18˚С (при производительности 320 куб.м/ч). Приточная установка может комплектоваться как однофазным (на 220 В), так и двухфазным (на 380 В) калорифером, а также калорифером меньшей мощности - от 1,2 кВт.
Система автоматики.
Система автоматики полностью встроена в корпус приточной установки и состоит из следующих компонентов:
- Регулятор температуры воздуха Pulser-D (Regin, Швеция) с канальным датчиком температуры TGK 330;
- Автотрансформатор для 3-х ступенчатой регулировки скорости вентилятора;
- Система активной защиты от перегрева. При повышении температуры воздуха в районе ТЭНов до 50˚С вентилятор автоматически включается на максимальную скорость, что предотвращает перегрев калорифера и системы автоматики при работе вентилятора на малых скоростях;
- Пассивная двухуровневая защита от перегрева - возвратный биметаллический термостат (на 70˚С) и одноразовый термопредохранитель (на 85˚С).
- Датчик состояния фильтра При загрязнении фильтра блокирует работу приточной установки и включает соответствующий индикатор на пульте управления.
Пульт управления.
Проводной настенный пульт позволяет регулировать скорость вентилятора и температуру воздуха на выходе из приточной установки (от 0 до +30˚С), имеет индикаторы включения и блокировки приточной установки при загрязнении фильтра.
Наименование | Производи-тельность | Мощность электрич. калорифера * | Напряжение питания | Ориентировочная площадь | Г а б а р и т ы, мм |
БРИЗАРТ 350 Эконом | 350 м3/ч | 1,2 кВт / 2,4 кВт /
| 220 В, 1 фаза или 2 фазы | 75 м2 / 50 м2 | 365×220 × 920 |
БРИЗАРТ 500 Эконом | 500 м3/ч | 1,2 кВт / 2,4 кВт /
| 220 В, 1 фаза 2 фазы | 100 м2 / 70 м2 | 365×220 × 920 |
БРИЗАРТ 1000 Эконом БРИЗАРТ 1000 В | 1000 м3/ч | 3,6 кВт / 7,2 кВт / 10,8 кВт / 14,4 кВт водяной калорифер | 380 В, 3 фазы 220 В, 1 фаза | 220 м2 / 150 м2 | 494×280 × 1020 670×310 × 1335 |
БРИЗАРТ 2000 Эконом БРИЗАРТ 2000 В | 2000 м3/ч | 15,0 кВт водяной калорифер | 380 В, 3 фазы | 300 - 500 м2 | 620×310 × 1440 773×350 × 1430 |
БРИЗАРТ 2500 Эконом БРИЗАРТ 2500 В | 2500 м3/ч | 15 кВт / 22,5 кВт / 27 кВт водяной калорифер | 380 В, 3 фазы | 400 - 600 м2 | 750×500 × 1600 889×500 × 1220 |
БРИЗАРТ 3500 Эконом БРИЗАРТ 3500 В | 3500 м3/ч | 15 кВт / 22,5 кВт / 27 кВт водяной калорифер | 380 В, 3 фазы | 500 - 800 м2 | 750×500 × 1600 889×500 × 122 |
Комплектация приточных установок "Бризарт" с электрическим калорифером
Комплектация | Серия Эконом | Серия Стандарт | Серия Комфорт |
Шумоизолированный корпус | + | + | + |
Вентилятор ebm Werke (Германия) | + | + | + |
Фильтр карманного типа класса EU4 (G4) | + | + | + |
Калорифер | + | + | + |
Пассивная защита от перегрева | + | + | + |
Активная защита от перегрева (автоматическая продувка ТЭНов) |
| + | + |
Регулятор температуры воздуха Pulser-D / TTC 25 / TTC 40F |
| + | + |
Датчик состояния фильтра |
|
| + |
Автотрансформатор для регулировки скорости вентилятора |
|
| + |
Проводной настенный пульт управления RCA-30 (обеспечивает регулировку скорости вентилятора и температуры воздуха, имеет индикатор блокировки при загрязнении фильтра). |
|
| + |
ihe.ru
Блочные вентиляционные установки
Моноблочная приточная установка
.............Если вы планируете оснастить свою квартиру или загородный дом системой приточной вентиляции - попросите фирму-подрядчика обязательно расчитать вариант с ипользованием установок такого типа. Такие установки не имеют недостатков наборных вентиляционных установок, и в то же время обладают преимуществами центральных.
|
|
|
Установка со снятой верхней крышкой. |
............. Это компактная приточная вентиляционная система, все компоненты которой собраны в одном шумоизолированном корпусе. Благодаря такой конструкции моноблочные вентиляционные установки избавились от многих недостатков, свойственным наборным системам вентиляции.
.............Небольшие размеры (высота корпуса от 250 мм) и низкий уровень шума позволили размещать моноблочные системы непосредственно в жилых помещениях, а подбор и регулировка всех компонентов на этапе производства сделали ненужными сложное проектирование и пуско-наладку при монтаже приточной установки. Нужно всего лишь подсоединить к моноблочной установке вентсиляционную сеть и отрегулировать автоматику.
.............Применяются, как правило, в квартирах, коттеджах, офисах, кафе.
Основными конструктивными составляющими подобного оборудования являются:
Термо- и шумоизолированный корпус
.............Корпус сконструирован из оцинкованной стали, обладающим высокой антикоррозионной устойчивостью. Для уменьшения шума внутренняя поверхность корпуса покрыта 25-и миллиметровым тепло- и звукоизоляционным материалом и слоем оцинкованной стали. Низкий уровень шума позволяет размещать вентиляционную установку в жилых помещениях, а антикоррозионное покрытие — в неблагоприятных условиях (на балконе, в санузлах, бассейнах и т. п.), причем размещать моноблочные устанвоик можно, как правило, в любом положении — как горизонтально, так и вертикально (на стене).
Вентилятор
Центробежный вентилятор с загнутыми вперед лопатками создает высокое давление и позволяет обслуживать разветвленную сеть воздуховодов.
Фильтр
Фильтры могут быть кассетными, либо карманного типа, задерживают до 90% частиц пыли размером свыше 10 мкм). Возможна установка фильтра тонкой очистки класса EU7, угольного фильтра. Требует регулярного технического обслуживания - замены.
Калорифер
Для подогрева приточного воздуха может быть использован электрический или водяной калорифер. Приточная установка может комплектоваться как однофазным (на 220 В), так и трехфазным (на 380 В) калорифером. В случае с водяным калорифером необходим дополнительно монтаж узла обвязки калорифера приточной устанвоки.
Рекуператор
Рекуператор позволяет экономить до 70% тепловой или электрической энергии, затрачиваемой на подогрев приточного воздуха. В моноблочных установках используются пластинчатый и роторный рекуператоры. Недостаток – высокая стоимость подобных энергосберегающих технологий.
www.lim-climat.ru
ВЕКОТЕХ - Приточные камеры моноблочные промышленные
Приточные, вытяжные и приточно-вытяжные вентиляционные установки
Производятся для систем вентиляции, кондиционирования и воздушного отопления в моноблочном или в наборном исполнении.
Сравнительно небольшие моноблочные установки, с расходом воздуха до 3000м3/ч, выполнены по бескаркасной технологии, с толщиной тепло-шумоизолированного корпуса 25мм.
|
Секции приточных установок и центральных кондиционеров |
|
|
Моноблочные приточные установки |
 |
|
Наборные приточные установки Наборные приточные установки |
|
Секции приточных установок и центральных кондиционеров
|
Секция воздушного клапана
Секция смешивания воздуха Для систем с рециркуляцией воздуха (повторное использование) в целях уменьшения эксплуатационных затрат на нагрев или охлаждение воздуха, оборудованы жалюзийными клапанами под электропривод. Регулирование параметров воздуха электроприводами клапанов |
|||||||||||
|
Секция воздушного фильтра Кассеты и фильтры воздушные |
|||||||||||
Секция вентилятора Основной элемент приточных и вытяжных установок. Для обеспечения широкого диапазона производительности и оптимального уровня энергопотребления используются рабочие колеса как с лопатками загнутыми вперед, так и с лопатками загнутыми назад. Это позволяет наиболее точно выбрать типоразмер вентилятора в зависимости от требований к рабочим характеристикам, таким как напор, расход, уровень шума, коэффициент полезного действия. В зависимости от необходимых расходов и давлении воздуха, используются различные схемы подключения крыльчаток - как на валу двигателя, так и на клименно-ременной передаче, которая позволяет точно подобрать рабочую точку установки по воздуху и давлению. Рабочее колесо и двигатель вентилятора эффективно виброизолированы от элементов корпуса. Виброизоляция осуществляется резино-металлическими виброгасящими амортизаторами и гибкой вставкой.
|
|||||||||||
|
Секция нагрева и охлаждения воздуха В секции нагрева воздуха используются биметаллические теплообменники (калориферы) работающие на горячей воде и/или электронагреватель, так же возможна установка секции с газовой горелкой. Водяные теплообменники необходимо снабдить термостатом защиты от замерзания по температуре воздуха. Дополнительно установки с водяными калориферами комплектуются полным необходимыми смесительными узлами, на базе трехходовых клапанов с электроприводами и циркуляционными насосами. Смесительные узлы часто не поставляются с приточными установками или поставка производится только треходового клапана с электроприводом, без трубопроводов и циркуляционного насоса. Оставляя потребителя затем с неполноценной и неработающей системой микроклимата, соответственно, с дополнительными затратами затем выше стоимости самого смесительного узла. Трехходовой клапан с электроприводом необходимо подбирать под конкретные параметры водяного калорифера приточной установки. В случае с электронагревателем на базе ТЭН-ов. Секцию необходимо снабдить двухступенчатой защитой, обеспечивающей отключение ТЭН-ов при поднятии температуры и системой снятия тепла с ТЭН-ов при выключении приточной вентиляции, когда вентилятор некоторое время еще работает. В секции охлаждения воздуха используются медно-алюминиевые теплообменники работающие на холодной воде (гликолевой смеси), или фреоновый испаритель, или форсуночная секция.
|
|||||||||||
|
Секция каплеулавливания Установлена после секций охлаждения в случае: |
|||||||||||
|
Секция рекуператора с промежуточным теплоносителем (гликолевого)
|
|||||||||||
С екция роторного рекуператора с электродвигателем
|
|||||||||||
Секция пластинчатого рекуператора
|
|||||||||||
Секция шумоглушения
|
|||||||||||
Опционное оснащение приточных установок

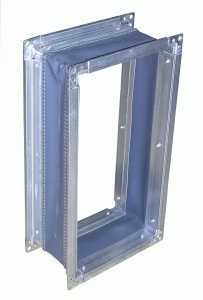

Гибкие вставки
Подключение оборудования к воздуховодам для предотвращения передачи механического шума.
Жалюзийные клапаны
Без подогрева под электропривод на приток и для экономии гравитационные на вытяжку. Гравитационные клапаны не требуют привода и при их использовании на вытяжку нет вероятности задувания наружного воздуха при неработающей системе.
| жалюзийный клапан | гравитационный клапан |
Возможна дополнительная поставка клапанов с подогревом приточных систем, для предотвращения обмерзания и заклинивания в холодный период года. Такие клапана широко использовались в советских сериях оборудования микроклимата, но практически исчезли с нашего рынка, за счет нахлынувшего оборудования импортного производства рассчитанного для более теплых широт.
Клапаны вентиляционные
Регулирование параметров воздуха электроприводами клапанов
Системы защиты и автоматизации
 |
 |

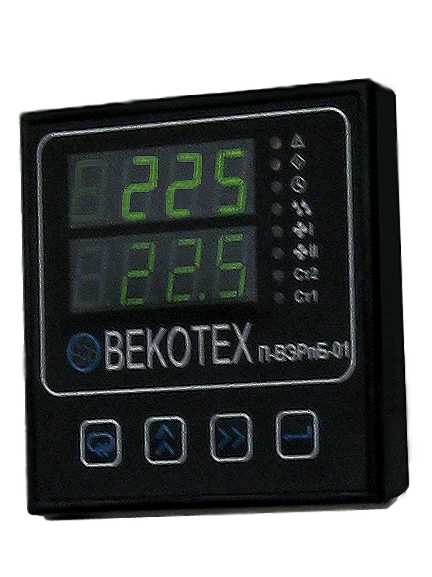

| контроллер встроеный в щит управления "водяной" приточной установкой |
силовой щит управления "электрической" приточной установкой |
Щиты систем автоматизации управления и защиты
В дополнительной комплектации к установкам предложен широкий ассортимент производимых пультов и систем автоматизации, от дешевых с ручным управлением с минимальными и необходимыми системами защиты стоимостью от 1000грн., до выполненных на базе программируемых микроконтроллеров и средств удаленной диспетчеризации с полным комплектом датчиков и электроприводов, вплоть до подключения к компьютеру.
Щиты делятся в зависимости от обслуживаемого оборудования:
- прямоточные для электрокалориферов;
- прямоточные для водяных калориферов;
- приточно-вытяжные на базе водяных и электрических калориферов;
- тоже, но с рекуператорами.
В каждый щит возможно встроить регулятор оборотов двигателя вентилятора, а значит производительность системы и эксплуатационные затраты на обработку воздуха.
Щиты и системы защиты и автоматизации инженерных систем
Регулировка производительности установок по воздуху
Регулятор оборотов приточной системы обычно монтируется в щит автоматики. Вытяжные системы ставят отдельно или так же в щит управления системой вентиляции.
Варианты регулировки оборотов вентилятора
1. Вентиляторы со стандартным, ассинхронным электродвигателем - регулируются с использованием частотных преобразователей.
 |

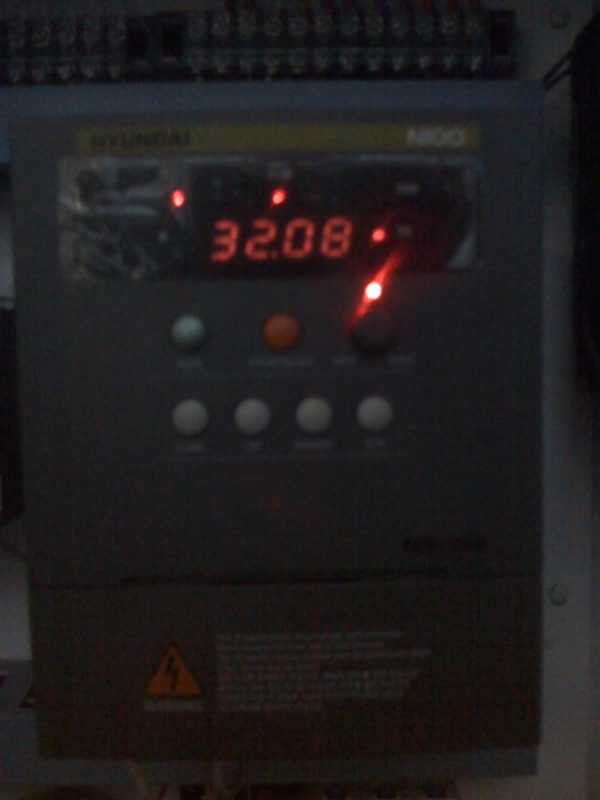

| частотный преобразователь 32,08Гц из 50Гц в сети |
2. Вентиляторы с электродвигателем с внешним ротором - для регулирования комплектуются ступенчатыми регуляторами трансформаторного или плавной регулировки симисторного типа.
Симиторного типа оборудованы ограничением, выключением вентилятора при крайне малых оборотах для обеспечения его защиты. Некоторые модели оборудованы светодиодами индикации режима работы.
Некоторые пятиступенчатые трансформаторы оборудованы клемами подключения термоконтактов вентилятора для его защиты.
| пятиступенчатый регулятор |
симисторный регулятор |
3. Вентиляры с ЕС двигателями имеют встроенный преобразователь частоты и не требуют дополнительных регуляторов оборотов.
EC двигатели вентиляторов и приточных установок
4. Вентиляторы со стандартным, ассинхронным электродвигателем с клиноременной передачей - производительность можно изменять, устанавливая шкивы иного размера.
Конструкция крепления шкива обеспечивает быстрый и удобный монтаж и демонтаж шкива на валу вентилятора и электродвигателя. Надежность фиксации шкивов обеспечивается коническими втулками.
Регулирование оборотов двигателей вентиляторов
Периферийное оборудование и материалы
Возможна поставка комплексно производимых клапанов, решеток, воздуховодов, шумоглушителей и прочего необходимого для реализации систем микроклимата, в плоть до крепежных элементов и при необходимости монтаж вентиляционных систем, в комплекте с системами автоматики собственного производства, пуско-наладочные работы и паспортизацию инженерных систем.
Качество работ подтверждено отсутствием рекламаций и наличием лицензии № АБ 205371.
Воздуховоды металлические
Гибкие воздуховоды
Воздуховоды из изолированных панелей
Тканевые (текстильные) воздуховоды
Монтажные материалы систем вентиляции
Варианты исполнений приточных установок и центральных кондиционеров
Общие сведения Приточные установки состоят из систем модулей, количество которых и их функциональное назначение зависит от требований заказчика или проектной документации. Установки делятся на наборные (из секций) и моноблочные (секции встроены).Слева указана моноблочная приточно-вытяжная установка с роторным рекуператором. |
Наборное исполнение |
Моноблочное исполнение |
Характерные комплектации приточных установок и центральных кондиционеров

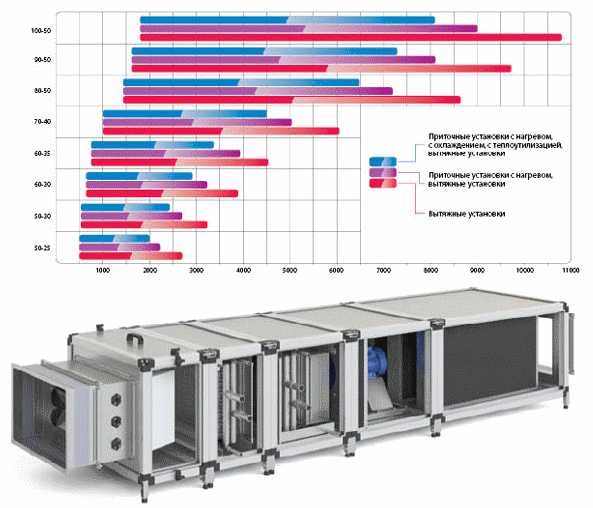

Типоразмеры и производительность по воздуху
 |
Моноблочные приточные установки и вентбоксы прямоточные
Моноблочные приточно-вытяжные установки с рекуператорами
Подробнее:
Рекуператоры "воздух-воздух"
Газовые воздушные нагреватели
Запроектированные или произведенные индивидуально для каждого объекта, в зависимости от необходимых потребителю требований: вентиляторы, приточные установки, вентиляторные боксы, осушители, центральные кондиционеры, калориферы, фильтры, воздуховоды, сопутствующие системы автоматизации делают наши системы довольно гибкими по цене, а использование в сборке компонентов и и узлов общепризнанных мировых производителей делает наши системы не уступающим по качеству дорогим импортным.
При дополнительном договоре выполняется сервисная поддержка производимого оборудования.
При стесненном финансировании возможна частичная последующая доукомплектация или расширение функционала оборудования и систем.
Основываясь на самых низких ценах производителей представленных на отечественном рынке, мы стараемся еще ниже устанавливать свои цены, что не влияет на качество нашего оборудования и систем. Для понижения конечной стоимости нашего оборудования и систем, всегда будем рады в помощи данными по ценообразованию конкурентов, представленных на рынке.
Готовы провести бесплатный техническо-экономический анализ предложенной потребителю комплектации, функционала и необходимым средствам автоматизации.
www.vecotech.com.ua
