Монтаж газового настенногокотла навиен – инструкция по монтажу двухконтурной настенной модели своими руками, а также отзывы владельцев

Содержание

Монтаж газового котла - нормы и правила установки напольных и настенных приборов

Автономное отопление, организованное с помощью оборудования, использующего природный или сжиженный газ — самый экономически выгодный вариант. Большинство инструкций утверждает, что установку газового оборудования должны проводить только сертифицированные компании. Но тут они немного лукавят. Подключение оборудование производится только специалистами газовых компаний, а монтаж и установку оборудования вполне можно произвести своими силами, но после получения разрешения на эксплуатацию и монтаж газовых приборов. Такое разрешение обычно выдается в районном отделении газовой компании, которая обслуживает регион.

Монтаж котла и системы отопления своими силами значительно уменьшит издержки, а качество выполнения работ обычно выше, т. к. владелец делает все, не спеша, для себя. Конечно, установка котла и монтаж отопления — непростая техническая задача, но при неукоснительном выполнении правил и требований к установке оборудования, вполне по силам человеку, имеющему определенные знания и опыт выполнения монтажных работ.

Автономное отопление, с чего начинать

Монтажные работы по созданию контура отопления в доме или в квартире начинаются после завершения всех согласований и получения соответствующих документов. Перечень этих документов небольшой, но их оформление занимает много времени.

Прежде, чем начинать монтаж газового котла, нужно иметь следующие документы:

  1. Технические условия. Этот важный документ оформляется в газовой службе. В нем отражаются технические условия на монтаж, фактически разрешение на проведение всех монтажных работ по отоплению. Газовая служба еще до предоставления разрешения потребует величину предполагаемого объема потребления.
  2. Проект установки. Его разработка начинается на основании полученных технических условий. В проекте четко определяется схема на монтаж газового отопления, схема подвода газопровода. Для частных домостроений создается схема проводки газовой коммуникации по участку и указанием точки входа в дом. Проект имеют право разрабатывать инженеры-проектировщики, имеющие соответствующую лицензию на проектирование.
  3. Согласование проекта в Горгаз. Новый проект согласуется или со службой, которая обслуживает участок или с Горгазом. Процесс довольно длительный и иногда занимает около 3 месяцев.

Если куплен, например газовый котёл Thermona, то в комплекте документации обязательно должны быть следующие документы:

  • техпаспорт на котел чешского производства;
  • техническое описание и инструкция по эксплуатации;
  • сертификаты соответствия;
  • сертификаты, например санитарно-гигиенический сертификат.

Следует быть внимательным при покупке и тщательно проверить наличие соответствующих документов. Без них согласование в Горгазе может значительно осложниться. Про то, как законно подключить индивидуальное отопление в квартире можно прочитать здесь.

Проект согласован, что делать дальше?

Большинство потребителей, использующих газовое оборудование, уверены, что монтаж газового оборудования имеют право делать только специалисты имеющие сертификат. Это одно из глубочайших заблуждений. Специалисты газовых служб занимаются только проводкой и подключением газопроводов. Поэтому монтаж котлов отопления газовых или твердотопливных, подводка водопровода, подключение электрической сети к оборудованию и другие монтажные работы не требуют специального разрешения.

Важно знать и выполнять требования нормативных документов к обустройству котельной, дымохода и к помещению котельной. Если выбрана самостоятельная установка газового котла цена создания отопительной системы будет значительно ниже.

Основные требования, предъявляемые к котельным

Если принято решение установить газовый котел самостоятельно, то требования к обустройству котельной должны выполняться неукоснительно. Невыполнение их чревато штрафом и дополнительными затратами на устранение нарушений правил. Если же отсутствует помещение для котельной, то котел мощностью менее 60 кВт можно установить в любой комнате дома, но чаще всего монтаж котлов отопления производят на кухне, которая должна удовлетворять требованиям. Стена, при установке настенного котла, обязательно должна быть из негорючего материала.

Основные характеристики и требования к помещению для установки газового котла:

  1. минимальная высота потолков – 2,5 метра;
  2. объем помещения минимальный – 15 куб. метров;
  3. наличие окна и форточки;
  4. ширина двери не менее 80 см;
  5. легкий доступ к оборудованию;
  6. наличие вентиляционной решетки внизу;
  7. обязательная установка газоанализатора и автоматического клапана;
  8. наличие контура заземления для котла;
  9. наличие трубопровода холодной воды.

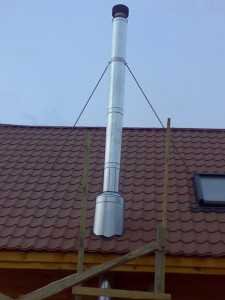

Дымоход – важнейший элемент системы

Прежде, чем начинать монтаж отопления, необходимо сделать монтаж дымохода для газового котла, добротность которого определяет безопасную и эффективную работу оборудования.

В современных котлах установлены датчики, которые автоматически отключают газ при плохой тяге в дымоходе.

Существуют определенные правила обустройства дымоходов, которые должны соблюдаться в обязательном порядке. Несоблюдение правил или не обнаруженная своевременно неисправность может привести к трагедии.

Нормативные документы определяют основные требования к дымоходу:

  • диаметр дымохода должен соответствовать диаметру, указанному в инструкции;
  • для создания хорошей тяги верхний конец дымохода выводится на 0,5 метра выше крыши;
  • считаются лучшими дымоходы, изготовленные из стальных труб;
  • труба между котлом и дымоходом не должна превышать 25 см;
  • количество поворотов или изгибов дымохода не более 3.

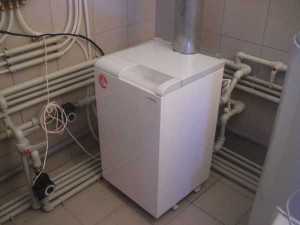

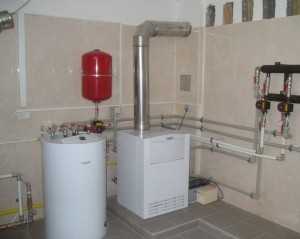

Установка напольного котла

Существуют определенные правила установки газового котла, а при самостоятельном монтаже котла представители Горгаза будут особенно придирчивы. В случае несоблюдения каких-то нормативов, они могут наложить штраф и заставить устранить нарушения. Следует только помнить, что самостоятельный монтаж напольного или монтаж настенного газового котла своими руками, нарушением не является.

Многие организации пользуются плохим знанием людей нормативных документов. Если у них сделать заказ на монтаж газового котла цена работы может достигнуть половины стоимости оборудования. Поэтому, если соблюдены все требования, то сотрудники Горгаза обязаны подключить и сделать первый запуск котла.

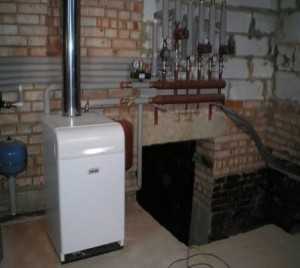

Напольный газовый котел чаще всего применяется для больших домов с несколькими этажами. Уже при покупке котла нужно обратить внимание и выбрать котел с таким направлением выхода патрубков, которое точно соответствует проекту. Например, котлы газовые Термона выпускаются с несколькими вариантами расположения выходных патрубков. Затем готовят прочное основание, хотя можно установить котел на лист оцинкованной стали. Этот лист должен выступать за габариты более чем на 30 сантиметров.

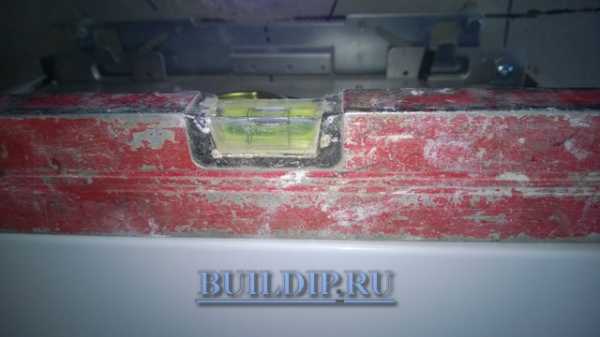

Важно, для нормальной работы, выставить котел по уровню.

После установки котла на место подключается дымоход, и проверяют его на наличие тяги. Для увеличения срока службы котла следует предусмотреть установку фильтра очистки. Он устанавливается в «обратку». Перед тем, как установить газовый котел, нужно произвести опрессовку системы давлением. Если все нормально производится соединение котла и контура отопления, система заполняется водой, подключается электропитание и делается заявка в Горгаз на подключение к газовой магистрали.

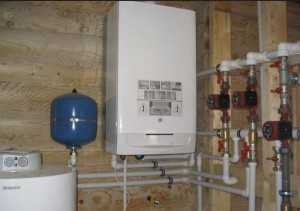

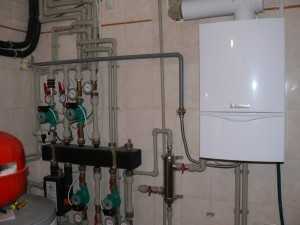

Подключение настенного котла

Если не требуется большой мощности для обогрева дома, то идеальным вариантом является установка настенного газового котла нормативы в основном те же самые, хотя есть незначительные отличия. Котлы такого типа устанавливаются на стенах помещений, подходящих по нормативам. Расстояние между газовыми приборами не менее 20 см, а расстояние между стеной и котлом 30–50 сантиметров. Нужно подвести водопровод, для запитки котла, и электросеть.

Перед установкой котла желательно промыть проточной водой теплообменник котла для удаления возможных загрязнений и посторонних частиц. Планки крепления располагаются на высоте 0,8 – 1,6 м от пола. Котел подключается к газовой магистрали металлической трубой или гофрированным гибким шлангом из нержавейки. Такие переходники специально созданы для подключения газового оборудования.

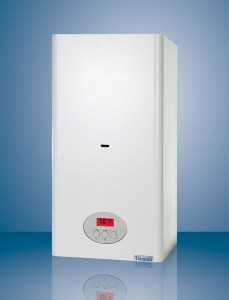

Одним из популярных котлов отопления является газовый котел Термона, который выпускается чешской фирмой Thermona. Фирма выпускает напольные, настенные, конденсационные и электрические котлы различных серий и моделей. Ассортимент продукции чрезвычайно велик. В каталоге представлены газовые и электрические, твердотопливные и конденсационные котлы.

Особенности установки котлов в многоквартирных домах

Для создания автономной системы обогрева необходима установка газового котла в многоквартирном доме требования к ней практически те же. Для автономных систем многоквартирных домов выбираются турбированные котлы с закрытой камерой сгорания. Ссылки на СНиП, в котором запрещены установки котелен в многоэтажных домах, не выдерживают критики.

СНиП разрабатывался еще в прошлом веке. При соблюдении соответствующих технических требований к помещениям для установки современного газового оборудования, котлы для автономного отопления можно установить. Ведь современные изолированные камеры сгорания котлов обеспечивают безопасность и комфорт в жилище.

Если получено разрешение на создание автономной отопительной системы в многоквартирном доме, то самым рациональным решением будет установка двухконтурного газового котла в квартире для обеспечения горячей водой. Квартира была подключена к центральному отоплению, значит, при монтаже отдельного отопления нужно будет отключиться от нее и смонтировать замкнутую автономную систему. Это значит, что нужно будет установить радиаторы отопления, соединить их трубопроводами, которые подвести к установленному котлу.

Перед тем, как подключить контур к котлу необходимо, причем в обязательном порядке, произвести опрессовку системы воздухом или давлением жидкости. Для новой системы давление должно превышать рабочее в 2 раза. В принципе подключение газового котла к системе отопления схема при этом не имеет значения, осуществляется после проведения испытаний, а вот подключение к газовой магистрали и запуск котла могут осуществить только работники газовых служб имеющих лицензию.

Первое время, после запуска автономного отопления, нужно проследить и убедиться, что котел и его автоматика работает правильно. При наборе заданной температуры теплоносителя котел должен автоматически отключаться. Если же это не произошло, то спрашивать, почему газовый котел не отключается, не имеет смысла. Возникла серьезная неисправность. Либо вышел из строя блок управления, либо неисправен датчик. В таком случае нужно вызвать специалистов, которые имеют право на ремонт газовых котлов.

spetsotoplenie.ru

Как установить настенный газовый котел

Высокая стоимость и достаточно посредственное качество услуг коммунальщиков толкает большинство наших соотечественников на создание автономных систем отопления в собственных жилищах. В этой публикации будет рассказано о том, что собой представляет установка настенного газового котла, детально описаны этапы монтажных работ: процесс выбора места и установки оборудования, обвязка в системе отопления и водоснабжения, правила обустройства дымохода, ввод в эксплуатацию отопительной системы.

...

Законна ли самостоятельная установка газового котла?

Настенные газовые котельные установки пользуются у наших соотечественников огромной популярностью. Они функциональны, прекрасно автоматизированы, имеют небольшие габариты и самое главное – достаточно демократичную стоимость. Единственный минус данных отопительных приборов – это газ, взрывоопасное и токсичное вещество. Угарный газ, выделяющийся при сгорании топлива, может нанести серьезный вред здоровью и привести человека к летальному исходу. Именно поэтому установка настенного газового котла должна производиться сертифицированными специалистами в строгом соответствии с проектом и требованиями, изложенными в нормативных документах.

Дополнительная информация. Следует понимать, что сертификат, разрешающий монтаж котельной оборудования, распространяется на все виды работ, выполняемые на газопроводе, связанные с монтажом, проверкой и настройкой газового оборудования. Все остальные этапы установки (крепление отопительного прибора, подключение к нему системы водоснабжения, отопительного контура, электропитания) не требуют специальных разрешений, а значит, могут быть выполнены самостоятельно.

Установка газового настенного котла своими руками начинается с получения необходимых разрешений и тех. условий. На основании данных документов разрабатывается проект автономной системы отопления (АСО), который, кроме всего прочего, должен пройти согласование с поставщиком услуг. После одобрения проекта можно приступать к изучению требований, предъявляемых к помещению, инженерным системам помещения и правилам выполнения монтажных работ.

Важно! В сопроводительных документах производителем подробно описываются правила установки настенного газового котла. Некоторые компании прямо указывают на невозможность самостоятельного монтажа их оборудования, только силами специалистов авторизованных сервисных центров. При нарушении данного условия потребитель теряет право на бесплатное гарантийное обслуживание (ремонт, замену) в случае выхода из строя котельной установки.

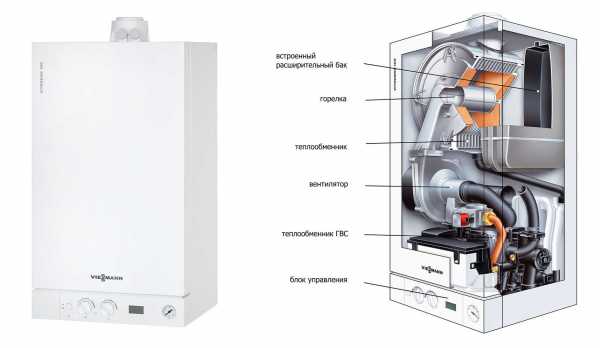

Конструктивные особенности навесных газовых теплогенераторов

...

Важно! Нормативы установки настенных газовых котлов регламентируются следующими сводами правил и документов: СП 42-01; СНиП 42-101-2003; СНиП 31-02-2001; МДС 41 п.2-2000.

Тип и конструкция отопительной установки влияют на требования к монтажу и подключению оборудования к инженерным системам дома. Настенные газовые теплогенераторы классифицируются по:

  • Типу топочной камеры. Котельная установка может быть с открытой или закрытой камерой для сгорания газа. В первом варианте (атмосферный котлоагрегат) кислород, необходимый для полного сгорания топлива, забирается непосредственно из помещения, в котором установлено оборудование. В конструкции котлов с закрытой топочной камерой (турбированный котел) предусмотрен вентилятор для принудительной подачи атмосферного воздуха в камеру сгорания.
  • Количеству контуров. Настенный теплогенератор может быть одноконтурный, (только для отопления помещений) или двухконтурный (для обогрева и создания ГВС в жилище).

Из-за опасности отравления угарным газом все навесные газовые котельные установки рекомендуется устанавливать в отдельном помещении. Далее рассмотрим основные требования к котельному помещению.

 Читайте: Как установить автономное газовое отопление в квартире, насколько велика экономия при установке газового котла

Узнайте про Плюсы и минусы котлов с закрытой камерой сгорания http://oteple.com/gazovyj-kotel-zakrytogo-tipa-2/

Выбор и правила обустройства помещения котельной

Имея на руках проект и одобрение всех контролирующих служб можно переходить к созданию АСО с газовым котлоагрегатом настенного типа. Данный процесс начинается с выбора места крепления оборудования. Требования к помещению установки настенных газовых котлов зависят от производительности и конструкции используемого прибора. Тщательно изучив нормативные требования, касающиеся правил обустройства котельной, были выделены следующие основные моменты:

...

  1. Объем. Если мощность прибора не превышает 30 кВт, то допускается использование комнаты с высотой потолков 2,5 м. и объемом не менее 8 м3. При производительности устройства от 30 до 60 кВт – 14м3. Свыше – не менее 15 м3.
Важно! Установка настенных газовых котлов в частном доме, часто предполагает использование оборудования большой мощности. Следует знать, что монтаж котлоагрегатов с производительностью превышающей 140 кВт необходимо производить в комнатах соответствующего объема, расположенных в цокольном или на первом этаже постройки. Расчет топочной следует производить исходя из зависимости: 0,2 м3 на 1 кВт мощности теплогенератора.
  1. В данном помещении должно быть открывающееся окно.
  2. Ширина проема должна быть достаточной для свободного перемещения, но не менее 80 см.
  3. Комната, предназначенная под котельную, должна быть оборудована вентиляцией с естественным или принудительным побуждением. Необходимая площадь сечения вентиляционного канала котельной рассчитывается: 0,008 м2 на каждый кВт мощности котлоагрегата.
  4. Топочная (или комната, используемая для размещения оборудования) должна быть оборудована индивидуальным газоходом (дымоходом).
  5. В данном помещении должен быть установлен газоанализатор, управляющий клапаном перекрывающим подачу топлива при превышении уровня СО или утечке газа.
  6. В топочную должны быть подведены: труба подачи газа, электроэнергия, трубы отопительного контура и водоснабжения.

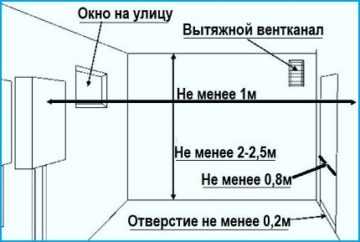

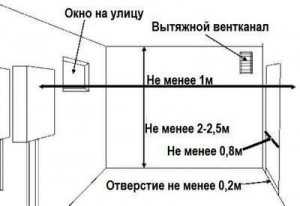

В качестве подсказки предлагаем использовать эскиз, вобравший в себя основные правила размещения настенного котлоагрегата (СП-41-104-2000 и СНиП 42-01-2002)

Установка настенного двухконтурного газового котла не требует стационарного дымоотводящего канала, так как для подачи воздуха с улицы и отвода продуктов горения используется коаксиальный дымоход. Для атмосферных теплогенераторов потребуется оборудовать помещение вертикальным газоходом, выполненным из нержавеющей стали, керамики, сендвич-модулей. Конструкция газохода должна быть с минимальным числом поворотов. Длина горизонтального участка не может превышать 3 м.

Диаметр дымоотводящего канала не должен быть менее 110 мм. В зависимости от мощности установки, сечение газохода рассчитывается следующим образом:

  • До 25 кВт – 110 мм.
  • 25-30 кВт – 130мм.
  • 30-40 кВт – 170 мм.
  • 40-60 кВт – 190 мм.
  • 60-80 кВт – 220 мм.

При мощности котлоагрегата, выше 80 кВт, специалисты рекомендуют обустройство газоходом, с диаметром 230 мм.

Важно! Отделка котельного помещения материалами с пределом огнестойкости менее ¼ часа, а также наличие натяжного или подвесного потолка, недопустимы.

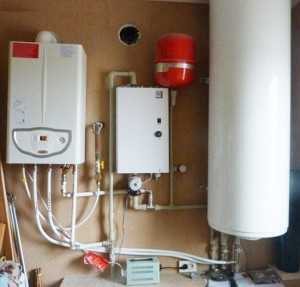

Установка настенного газового котла в частном доме, достаточно часто предполагает применение дополнительного оборудования (насосы, расширительный бак, бойлер и пр.). Для их грамотного монтажа и безопасной эксплуатации специалисты настоятельно рекомендуют использовать отдельное помещение. Установка настенного газового котла в квартире может производиться на кухне из-за отсутствия специального помещения, оснащенного системами вентиляции, отопления и пр.

Установка настенного котлоагрегата: этапы монтажных работ

Монтаж навесного газового котла и ввод АСО в эксплуатацию можно разделить на несколько этапов:

  1. Подготовительные работы. В данный список входят: проверка комплектации отопительного устройства, подготовка крепежных элементов, разметка и сверление необходимых отверстий. Стена для крепления котлоагрегата должна быть выполнена из жаростойкого материала. В противном случае, на место примыкания установки к стене нужно установить стальной лист.
  2. Крепление устройства на стену. Практически все модели настенных газовых отопительных устройств комплектуются штатным кронштейном для фиксации прибора на стене. Правила установки настенных газовых котлов не регламентируют высоту, на которую требуется крепить оборудование. При монтаже следует руководствоваться удобством использования и здравым смыслом.
Обратите внимание! Кронштейн должен выдержать вес котлоагрегата со всем навесным оборудованием и обеспечить ему правильное вертикальное положение без перекосов.
  1. Подсоединение к отопительному контуру. Прежде всего, следует удалить заглушки с патрубков котла и установить на входе в котел «обратки» сетчатый фильтрующий элемент (грязевик), который предотвратит засорение устройства. Необходимо установить отсекающие шаровые краны на подачу и обратный трубопровод, после чего подключить трубы отопительного контура к прибору.
Совет: Для удобства обслуживания и возможности замены грязевика рекомендуется устанавливать шаровые краны по обе стороны фильтра.
  1. Подключение к системе водоснабжения. Нормативы установки настенного газового котла требуют тщательной герметизации стыков для предотвращения утечек из водяного контура. Все работы по подключению водоснабжения идентичны подключению труб отопительного контура.
  2. Обустройство системы дымоотведения. Требования при установке настенного газового котла регламентируют отвод продуктов сгорания из котлоагрегата. Атмосферные котельные установки должны подключаться к индивидуальному газоходу. В условиях многоквартирных домов такие котлы подсоединяются к коллективному дымоходу. При использовании турбированных котельных установок, вывод газов производится через коаксиальный дымоотвод, который выводится на улицу через отверстие в капитальной стене.
Внимание! В данной статье специально не освещается этап подключения отопительной установки к газовой трубе. При установке газовых настенных котлов требования однозначны: все процедуры связанные с газом должны выполняться исключительно специалистами газового хозяйства!
  1. Подача электропитания. Подключение настенного котлоагрегата к электросистеме дома – это обязательная процедура. От электричества питается система автоматики котла, поджига топлива, вентилятор, циркуляционный насос и пр. Подключение выполняется к бытовой системе электроснабжения, 230 v/50Гц.
  2. Пуск АСО. Перед пуском котла необходимо запитать отопительный контур теплоносителем. Рекомендованное давление указано в документах к устройству. Нормативы установки настенного газового котла гласят, что давление в АСО должно быть в пределах от 0,8 до 1,2 Бар. Запитывать систему нужно медленно, чтобы не образовывались воздушные пробки.
Важно! Наполнение контура теплоносителем можно выполнять только при отключенном от электросети оборудовании.

Перед вводом АСО в эксплуатацию специалист газового хозяйства должен провести испытания котла под нагрузкой с заполнением гарантийного талона и инструкции по обслуживанию и использованию устройства.

Для более полного понимания процесса монтажных работ рекомендуется ознакомиться с видео, где наглядно показана установка настенного газового котла на кухне, показаны основные этапы монтажных работ.

И в качестве заключения: Монтаж котельной установки в собственном жилище – это довольно сложный и ответственный процесс, требующий определенных знаний и навыков. Правильная установка и грамотное подключение инженерных систем гарантирует длительную и безопасную эксплуатацию газовых отопительных систем. Именно поэтому наш ресурс рекомендует доверить установку настенного газового котла профессионалам.

oteple.com

Монтаж настенного газового котла своими руками, стоимость монтажа

Не редкость, что многие частные дома не имеют централизованного отопления и водоснабжения. По этой причине владельцам самим приходится решать подобные вопросы. На помощь могут прийти настенные газовые котлы. Как грамотно произвести монтаж настенного газового котла своими руками? Сколько стоит монтаж газового котла?

На сегодняшний день они представлены на рынке в огромном количестве и разнообразии марок. С их выбором проблем возникнуть не должно. Однако стоит решить, каким образом монтировать котёл — собственными силами или с помощью квалифицированных специалистов? Последний вариант неплох, но придётся тратить лишние деньги в качестве оплаты работникам.

Выбор места

Выбор места

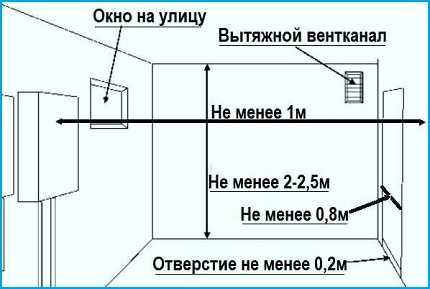

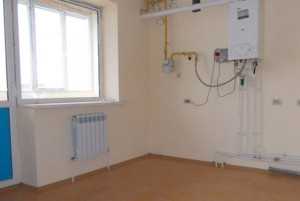

Помещение, в котором будет находиться котёл, должно обладать окном для проветривания. Дверь в комнату должна открываться наружу. Помещение должно иметь площадь более четырёх квадратных метров. Потолок должен находиться на отметке два метра и более. Что касается дверного проёма, его ширина должна быть не менее 800 миллиметров. Обязательное условие для котельной — наличие исправного вентиляционного канала. Часто настенные котлы располагают в подсобных комнатах, кухнях или кладовых.

Е

good-com.ru

Как установить настенный газовый двухконтурный турбированный котел «Beretta»

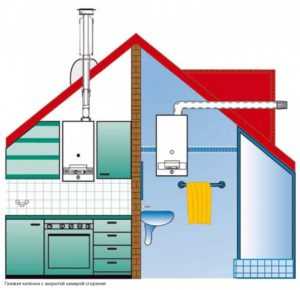

Для начала поясним, что такое газовый турбированный котел. Такими котлами народ прозвал теплогенераторы с закрытой камерой сгорания, оснащенными вентиляторами (турбинами) предназначенные для принудительной подачи воздуха к камере сгорания и удаления продуктов сжигания топлива.

Подача воздуха и удаление отработанных газов осуществляется по раздельным трубопроводам, подключенных к соответствующим выпускам котла. Для этих целей, некоторые тепловые приборы позволяют применить так называемый коаксиальный дымоход или, проще говоря, дымоход «труба в трубе». Следует отметить, что турбированные котлы бывают напольного и настенного исполнения.

Разметка и навеска котла

Монтаж настенного газового котла отличается от установки напольного котла, хотя особой сложности здесь нет. Котел подвешивается на штатный стеновой кронштейн, поэтому, работу следует начать с разметки места установки прибора.

Высота установки котла жестко не регламентируется, его можно разместить, исходя из соображений удобства доступа к котлу, но, следует помнить, что между боковыми стенками теплогенератора и боковой стеной помещения или навесного шкафа, не должно быть менее 50 мм. Это нужно для свободной конвекции воздуха, удобства монтажных и профилактических работ.

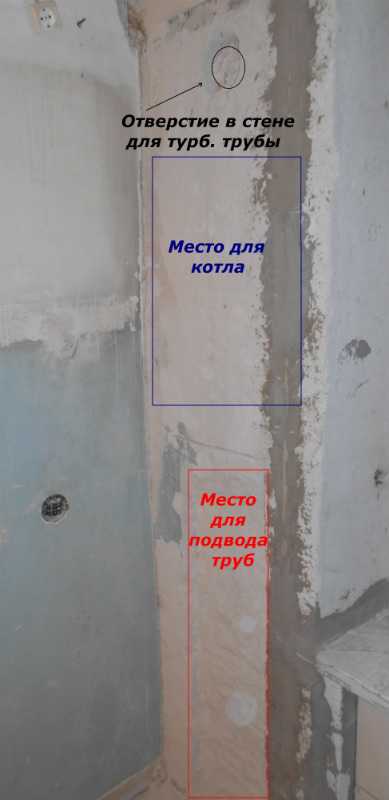

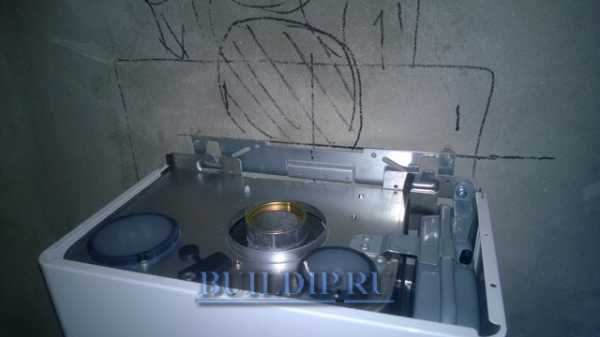

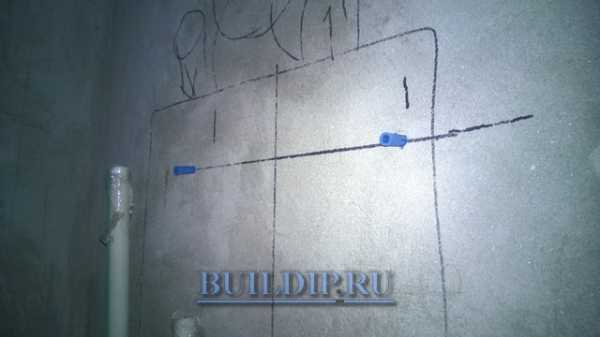

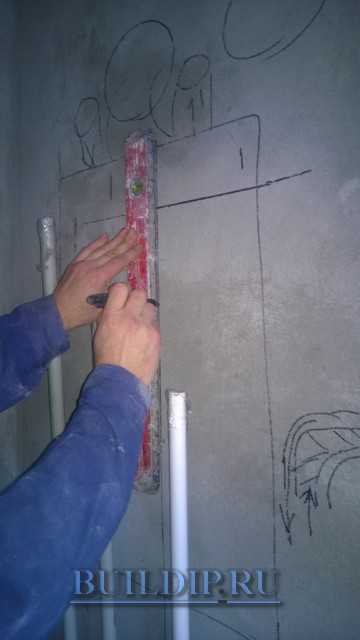

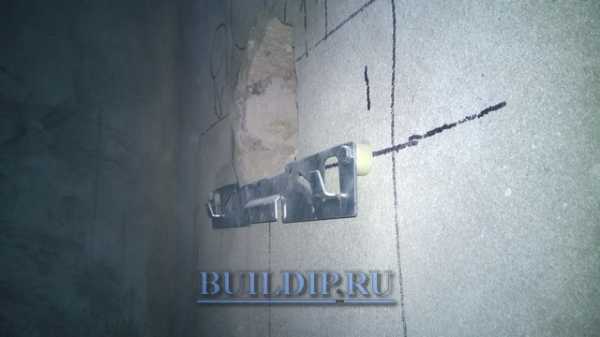

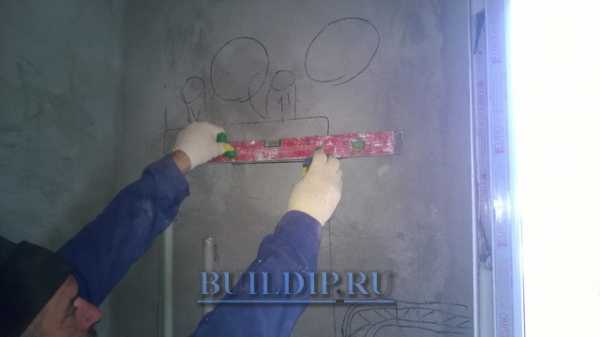

Пользуясь ватерпасом размечаем горизонтальную линию верхнего края котла на высоте 195 см и размечаем середину отведенного пространства, между стеной и окном.

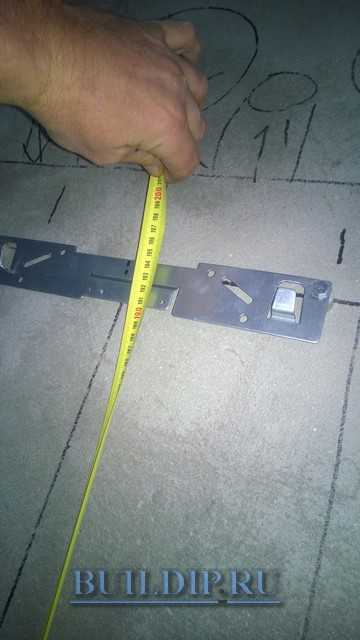

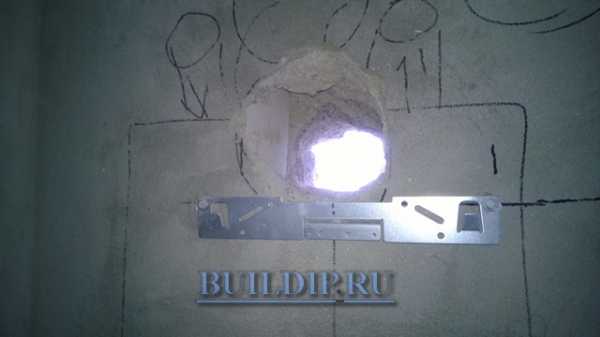

Прикладываем кронштейн к горизонтальной линии и отмечаем места сверления отверстий под его крепление. Сверлим отверстия буром, диаметром 10 мм, забиваем дюбеля и прикручиваем кронштейн сантехническими болтами.

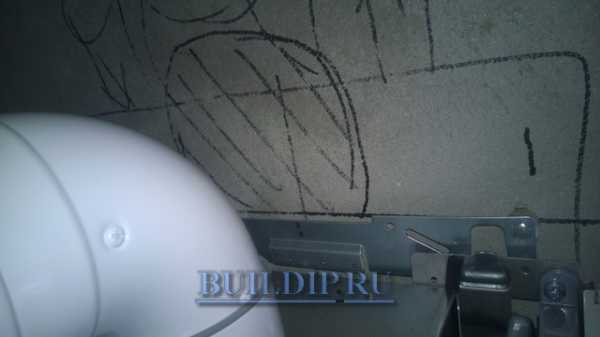

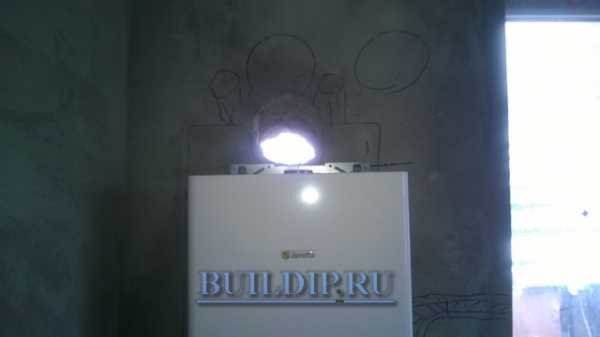

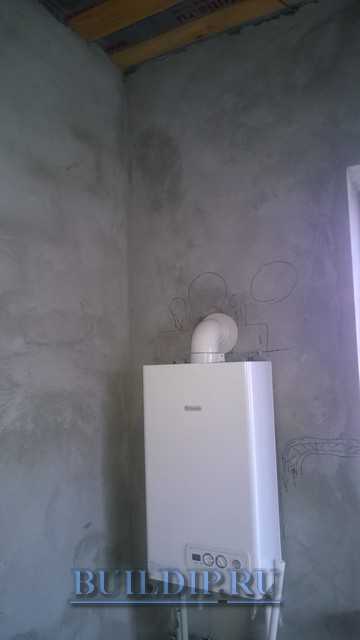

Навешиваем котел на кронштейн и размечаем место штробления стены под коаксиальный дымоход.

Снимаем котел и пробиваем перфоратором стену, согласно разметки.

Если, в дальнейшем, планируется отделка стены под котлом облицовочной плиткой, то нужно «отодвинуть» его на толщину плитки. Для этого можно использовать обрезки полипропиленовой трубы, толщиной 1 см, которые следует подложить под кронштейн.

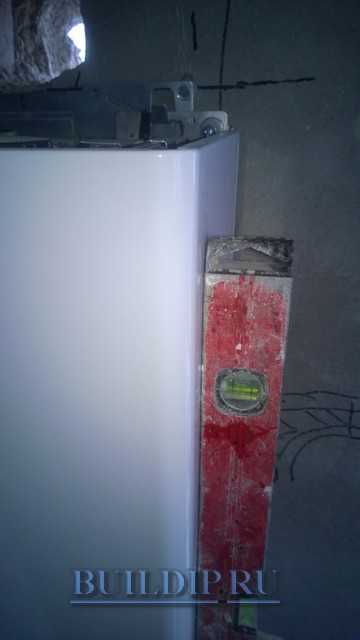

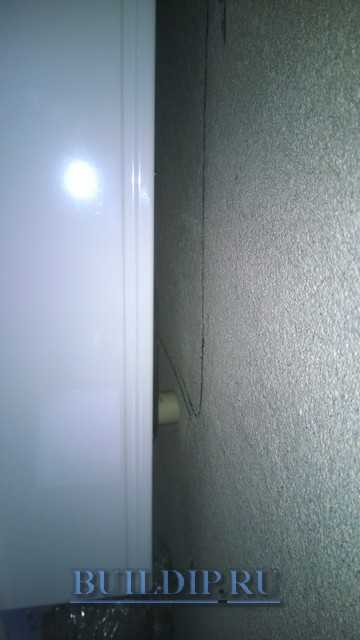

Навешиваем котел на кронштейн, подкладываем обрезки труб под нижнюю часть котла и проверяем вертикали стенок котла.

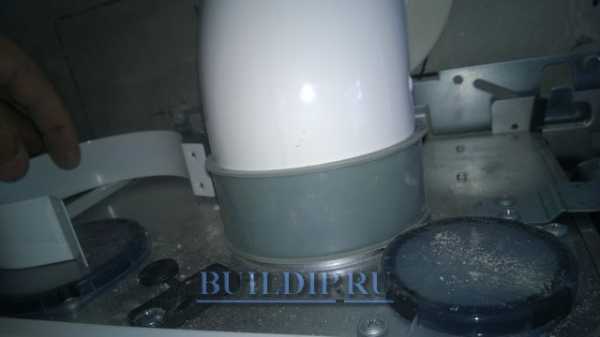

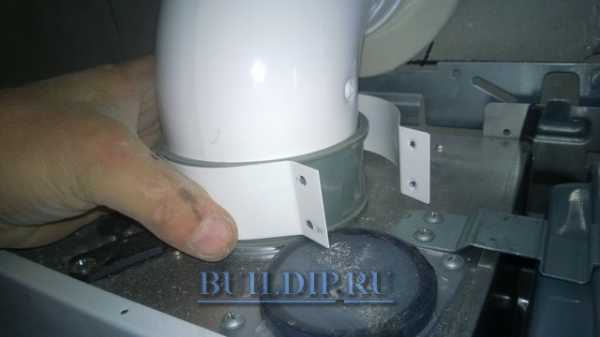

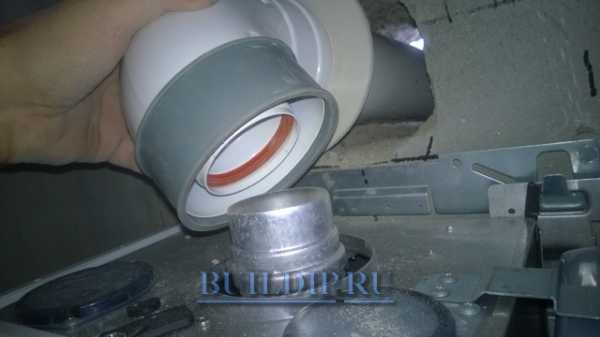

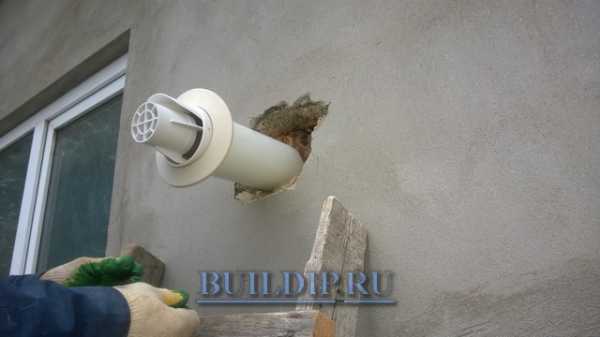

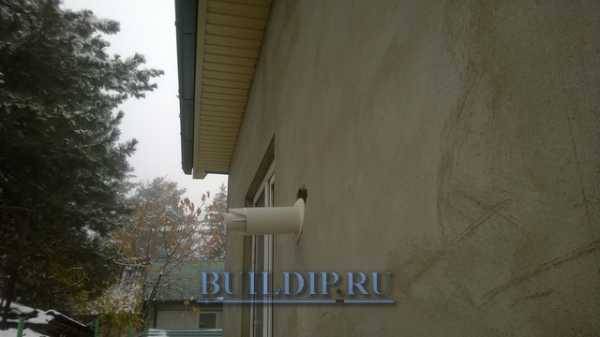

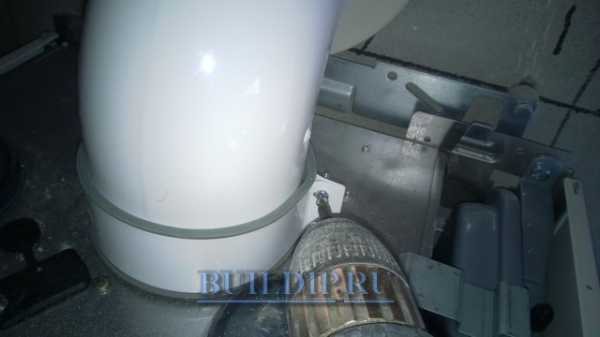

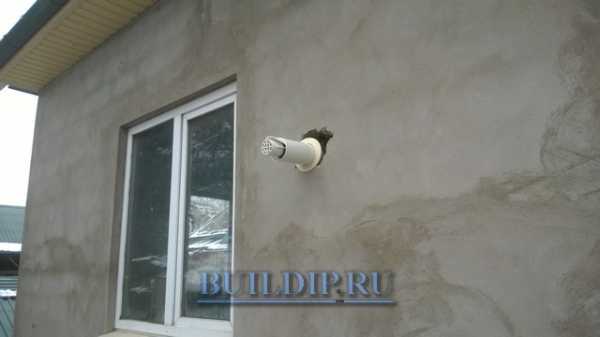

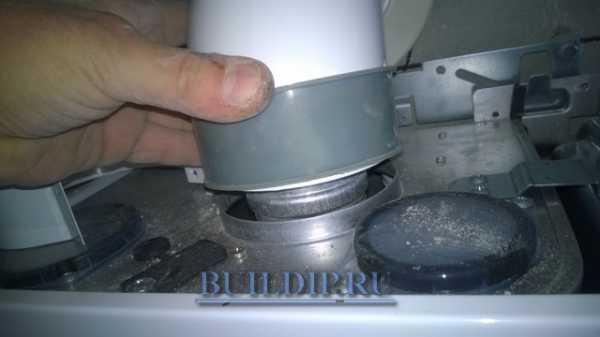

После этого вставляем коаксиальный дымоход в технологическое отверстие и присоединяем к котлу. Следует помнить, что дымоход должен иметь небольшой уклон к улице, для слива конденсата.

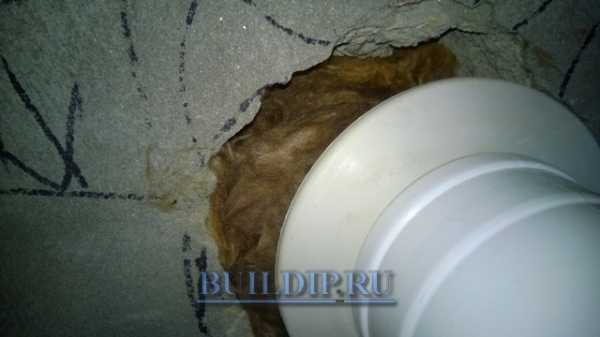

Пространство в технологическом окне, между трубой дымохода и стеной, уплотняем минераловатным утеплителем.

Гидравлические подключения

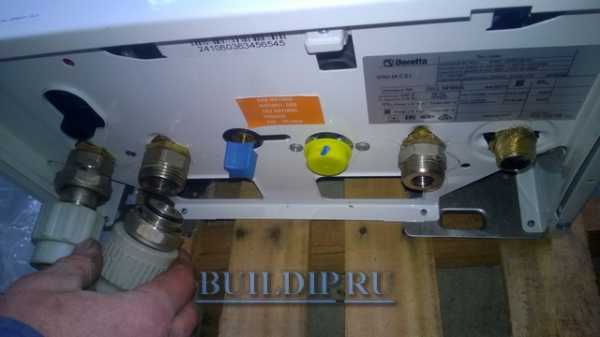

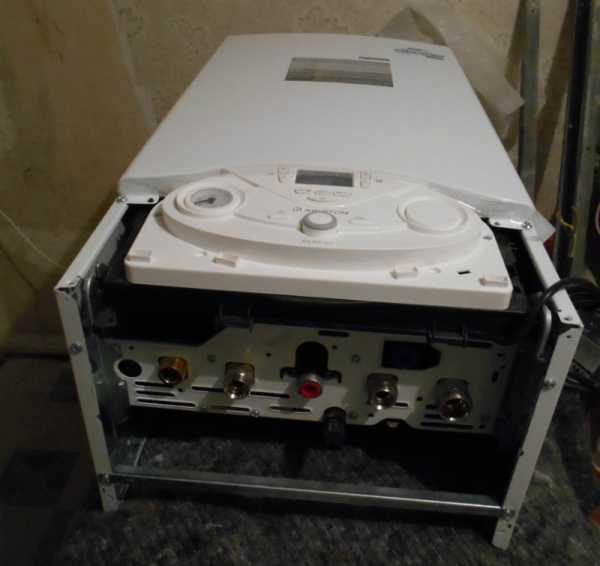

Навесив теплогенератор, нужно подключить его к подводящим трубопроводам. Для быстрого отсоединения котла от труб, необходимо использовать разъемные соединения на гидравлических выпусках котла: диаметром ¾" - на контуры отопления, диаметром ½" - на контуры горячей и холодной воды. Для запаковки резьбовых соединений применим заполнителем льняную паклю и сантехнический силикон, в качестве антисептика.

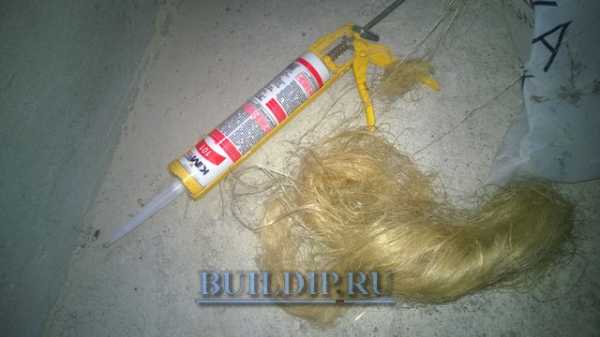

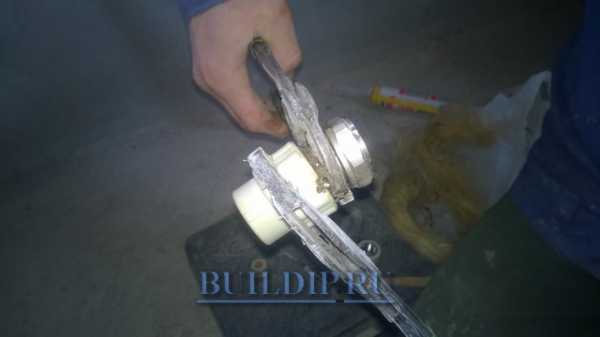

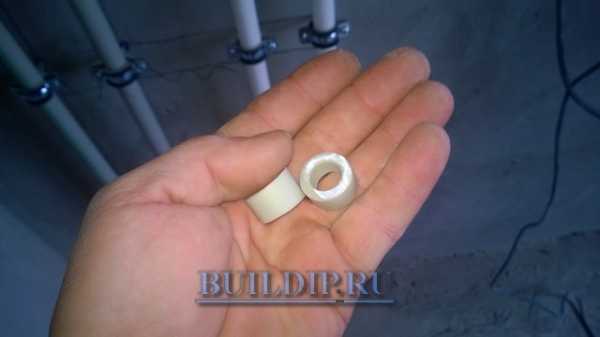

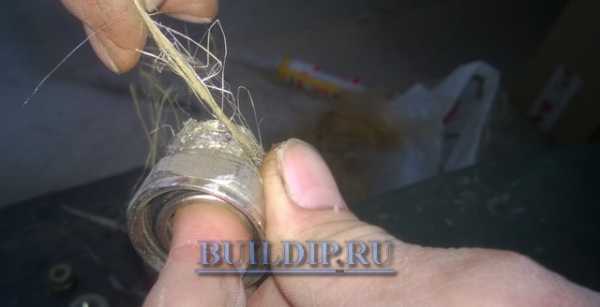

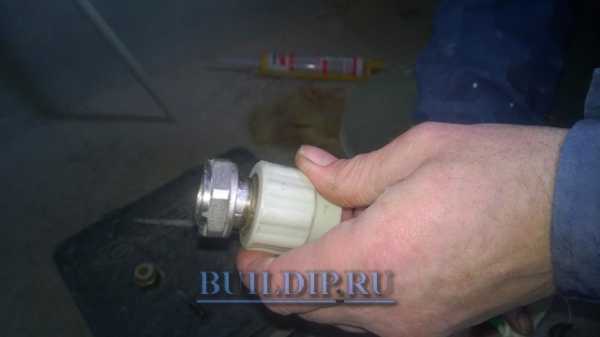

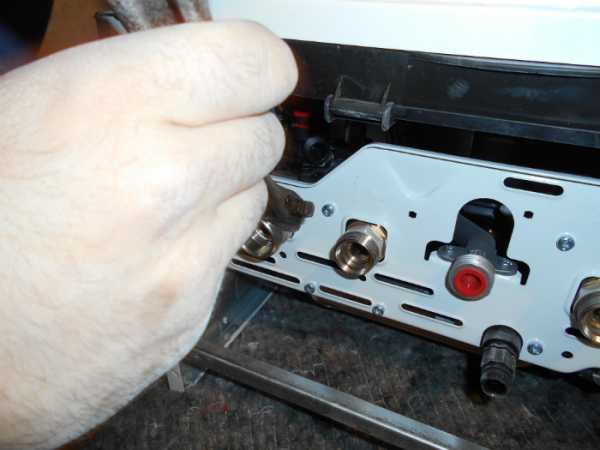

Для этого нужно нанести силикон на резьбу, намотать небольшую прядь льна и затянуть резьбовые соединения газовыми ключами или сантехническими клещами.

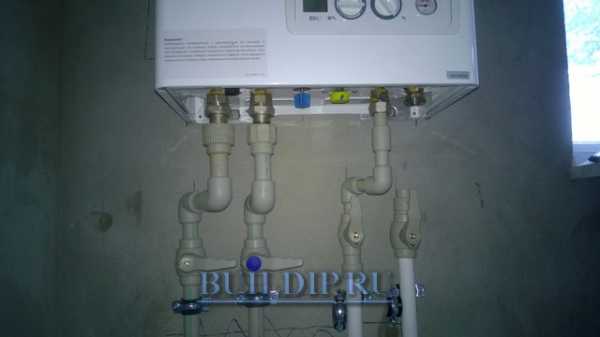

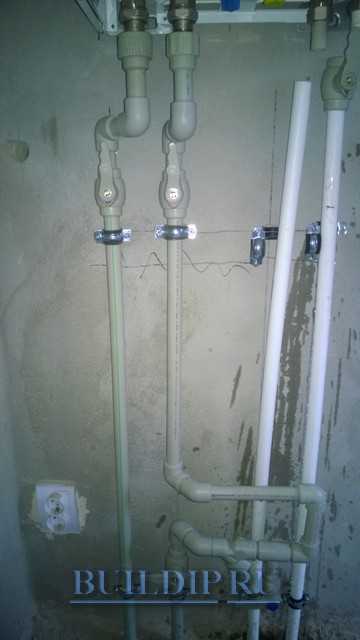

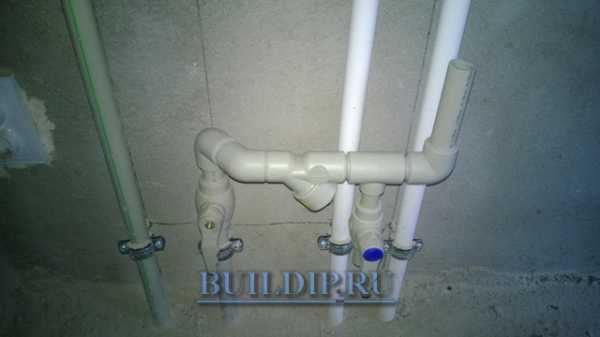

Когда быстроразъемные соединения запакованы, можно распаивать трубы. Для начала соединяем подачу из котла с соответствующим трубопроводом через монтажный кран, диаметром 25 мм. Здесь нужно быть внимательным. У разных производителей теплогенераторов, принадлежность гидравлических выпусков различается. Чтобы правильно подключить котел к системе отопления, нужно уточнить по прилагаемой, в паспорте, схеме котла, назначение каждого резьбового выпуска.

Затем обвязываем «обратку». Здесь будет немножко сложнее. На горизонтальном участке трубопровода «обратки» отопления должен стоять фильтр грубой очистки, служащий для предотвращения попадания мусора из системы отопления в насос и теплообменник котла. Но, если будет стоять фильтр, то его необходимо периодически очищать, а для этих целей следует установить дополнительный кран перед фильтром. Так же, для проведения различных работ в системе отопления, необходимо установить кран на слив воды из системы.

Аналогичным образом распаиваем трубопроводы горячей и холодной воды через монтажные краны, диаметром 20 мм.

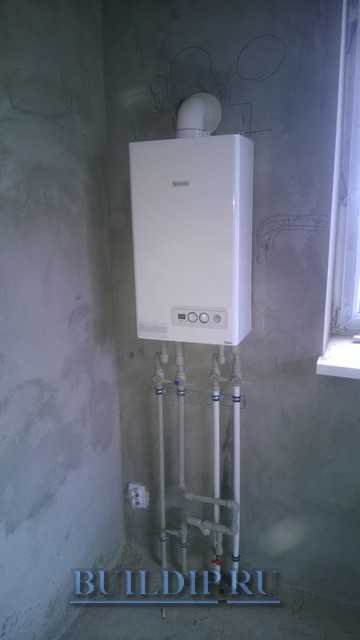

Все, котел готов к заполнению системы отопления водой, которая проводится через вентиль подпитки на котле, контролируя давление по штатному манометру котла.

Электрическое подключение

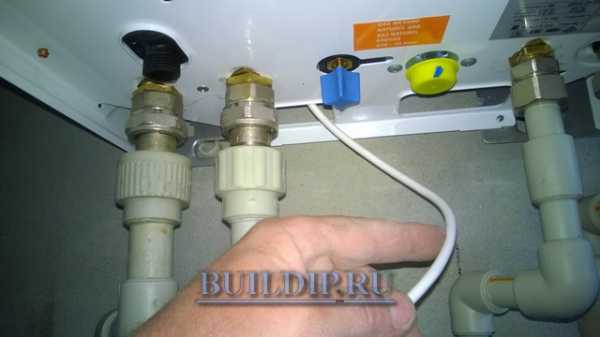

Подключение к электросети 220V сводится к установке электрической вилки к проводу питания. Провод питания находится внутри котла, возле задней стенки, доступ к которому открывается после снятия передней крышки котла.

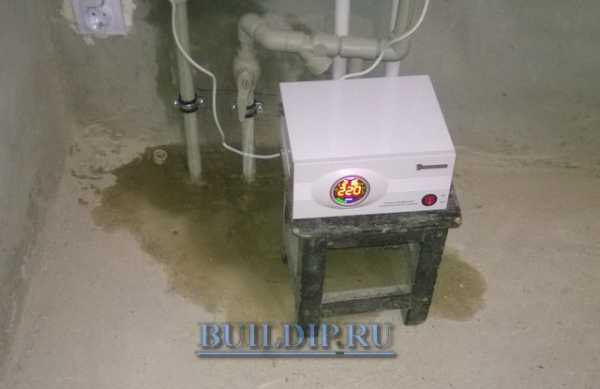

В заключение следует сказать, что навесные котлы чувствительны к перепадам и форме сетевого напряжения, поэтому, для защиты платы управления теплогенератора, следует подключать котел к электросети через стабилизатор напряжения.

buildip.ru

Монтаж настенного газового котла | Гид по отоплению

А А А

С первых строк статьи необходимо сразу же обратить внимание читателей: монтаж настенных газовых котлов должен производиться исключительно газовыми службами или фирмами, имеющими лицензию на выполнение таких работ.

Газовый котел Ariston.

Но ситуации бывают разные. Скажем, газовый котёл сломался и необходимо было выполнить экстренную чистку теплообменника, или же была какая иная причина, не позволившая дождаться приезда специалистов из службы газа. Поэтому в этой статье мы рассмотрим процедуру установки настенного газового котла в частном доме.

Тип котла для нас имеет мало значения, турбированный или дымоходный. С подключением к дымоходу никаких проблем не возникнет — подключаем новый котёл к старому существующему дымоходу. А вот всё остальное имеет очень важное значение. Теперь подробно о самой последовательности монтажа.

Последовательность монтажных работ

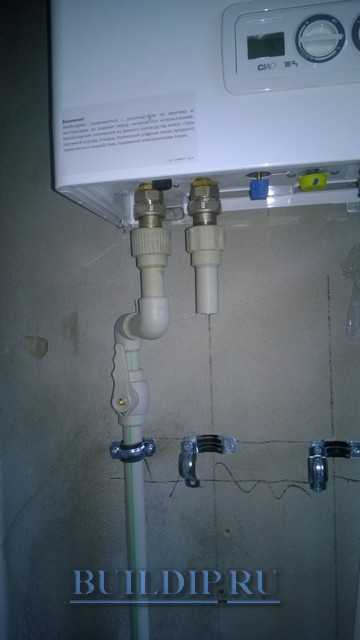

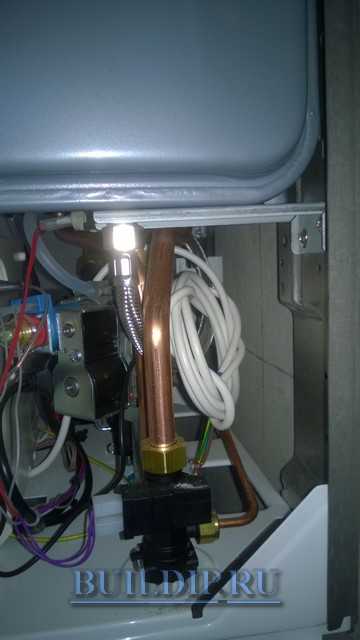

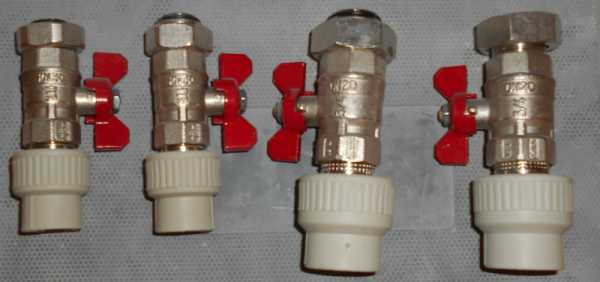

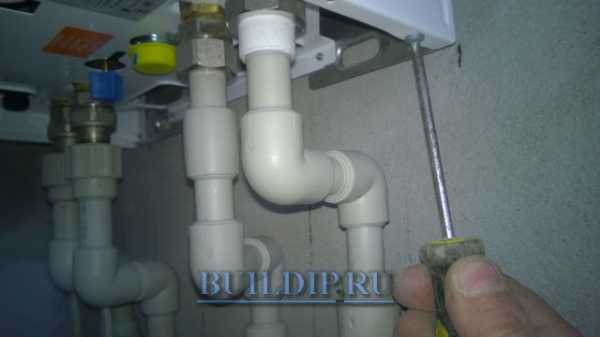

Первым делом мы собираем запорную арматуру. Как вы уже знаете, все котлы обязательно имеют в наличии вход и выход для теплоносителя. Разница только в количестве патрубков входа и выхода. В двухконтурном котле (отопление плюс горячее водоснабжение) есть пять патрубков: подача контура отопления и подача контура ГВС, газ, обратка контура отопления и обратка контура ГВС. Соответственно, в одноконтурном котле (горячее водоснабжение) только газ и подача и обратка контура ГВС. Исходя из количества патрубков мы собираем запорную арматуру, а именно — на все патрубки ставятся краны соответствующего диаметра, плюс на патрубок обратки отопления ставится ещё и фильтр.

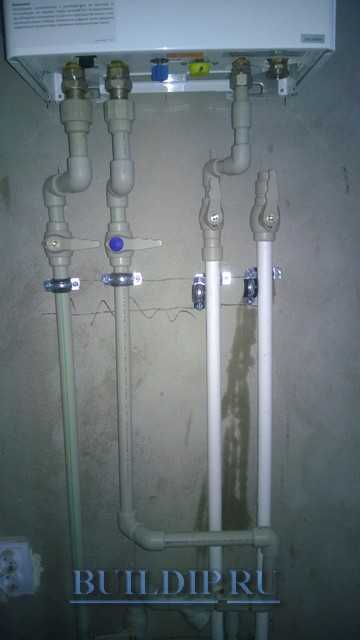

Фитинги для подключения отопительного контура к котлу.

Важно! Внимательно изучите инструкцию и паспорт к котлу. Критически важно не подключить подачу вместо обратки, и, что ещё важнее, не подключить воду в кран подачи газа, а газ — к крану подачи воды.

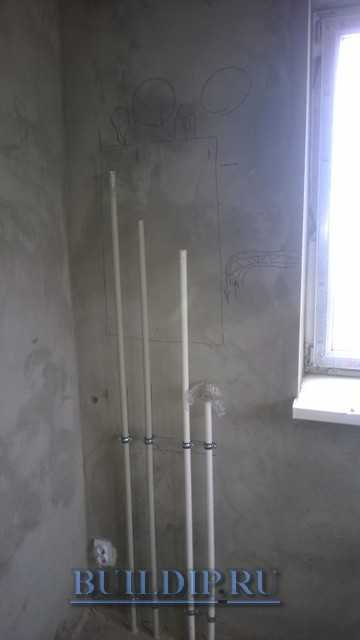

Далее, сам процесс монтажа настенного газового котла начинается с разметки. При помощи рулетки и уровня определяемся с местом, где будет висеть котёл. Если новый котёл другой марки, то вероятность того, что он чётко встанет на место старого, да ещё и попадёт на те же крепления, ничтожно мала. Поэтому очень важно правильно отцентровать котёл и выставить его строго по вертикали в разных плоскостях, чтобы нигде не было перекоса. На стене ставятся отметки под анкера, и забивается крепёж. На крепёж аккуратно вешаем котёл.

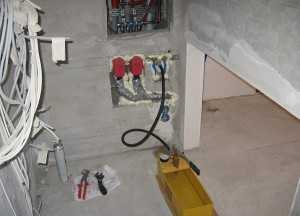

Место для установки котла.

Важно! Участок стены, на который производиться установка котла, должен быть выполнен из негорючих материалов, поэтому если дом деревянный, то деревянную стену необходимо отделать жаропрочными теплоизоляционными материалами (асбестоцементная плита с металлическим листом). Помимо этого, розетка, в которую будет включаться котел, должна иметь заземление. Без заземления электроника котла может работать некорректно.

Затем к котлу последовательно подсоединяем воду, газ и отопление. Все вентили на запорной арматуре должны быть перекрыты!

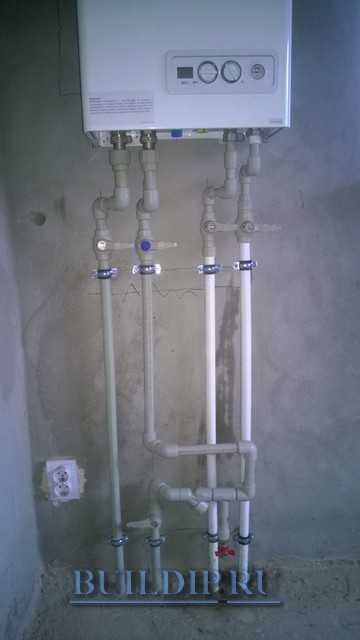

Входы/выходы подающего и обратного трубопровода, вход для газа.

Следующий этап — подключение настенных газовых котлов отопления к электросети.

Завершающий этап — запуск воды в систему. Когда система заполнится, необходимо пройти по всей её длине и спустить воздух в каждой батарее через ручные воздухоотводчики Маевского. После этого смотрим на датчики котла и при необходимости добавляем воду в систему для достижения необходимого паспортного давления для запуска котла.

Если всё в порядке, нигде ничего не течёт, то котёл можно запускать.

Видео



Похожие записи:

otoplenie-guide.ru

Установка газового котла своими руками

Несмотря на то что сегодня существует большое количество альтернативных источников тепла, газовое оборудование по-прежнему пользуется спросом в этой области. Газовые котлы способны снабдить помещение необходимым теплом. При этом их можно устанавливать как в квартире, так и в частном доме. В этой статье мы рассмотрим требования по этому процессу, а также вы узнаете, что установка газового котла своими руками возможна.

Котельная – какой она должна быть

Помещение, в котором будет монтироваться котел, должно соответствовать определенным требованиям. В противном случае это может привести к фатальным последствиям. Газ, как известно, взрывоопасен, поэтому с ним шутки плохи.

Если мощность котла не превышает 60 кВт, то его даже можно установить на кухне. Однако также существуют требования, которые важно учитывать.

Итак, рассмотрим основные положения, которые предъявляются для установки котельного оборудования:

  • Если котел имеет мощность до 150 кВт, то его установка возможна в любом нежилом помещении дома, например, санузел, ванная, кухня.
  • Мощность котла от 150 кВт и более ограничено в выборе места. Допускается место для монтажа на цокольном или первом этаже.
  • Если место установки выбрана кухня, то на 1 кВт его мощности должно приходиться 0,2 м3.
  • На случай утечки газа, в помещении должен быть прибор для отключения подачи газа.
  • После монтажа газового котла, ко всем основным узлам следует обеспечить достаточный доступ для технического обслуживания.
  • Что касается стен помещения, то они должны обладать уровнем огнестойкости до 45 мин.
  • Также предъявляются требования по сечению решетки для вентиляции. Берутся расчеты на 1 кВт мощности 8 см2.

Установка котла на кухне

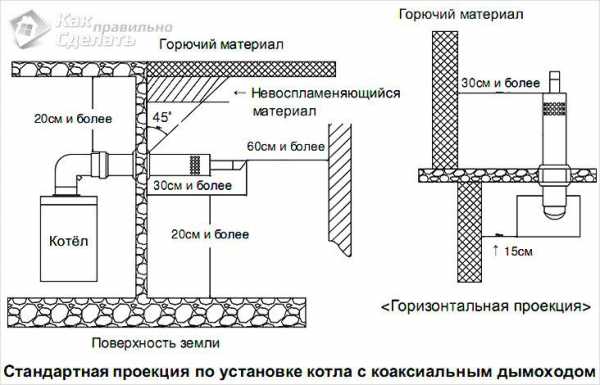

Отдельные требования также предъявляются и к дымоходной системе:

  • Диаметр дымохода должен соответствовать указанному параметру в техпаспорте котла.
  • Труба должна быть выше конька на 0,5 м.
  • Дымоходная труба должна быть не больше 25.
  • Допустимо до 3 сгибов.
  • Для прочистки дымохода должны иметься специальные отверстия.
  • Диаметр дымохода должен быть равным или большим от дымоходного отверстия.

Устанавливая котел на кухне, важно обеспечить следующие условия:

  • На высоте не меньше чем 800 мм от пола.
  • Под котлом должно быть свободное пространство.
  • Под котел на пол рекомендуется постелить металлический лист.

Документация

Прежде чем устанавливать котел следует иметь необходимую документацию, которая разрешает это делать. В частности, создается проект по газоснабжению для вашей квартиры или дома. Эти документы разрабатывает газопостовляющая организация. В ходе получения этой документации, от вас могут потребовать пакет документов, в которые входит то, что вы являетесь владельцем этой жилой площади.

Особенности монтажа напольного котла

Напольный котел имеет достаточно большой вес. Поэтому в первую очередь необходимо произвести подготовку поверхности, где будет стоять настенный котел. В это входит следующее:

  • Заливается стяжка на пол. Пол следует обработать негорючим материалом. Следите за тем, чтобы поверхность была идеально ровной.
  • Стены также желательно покрыть негорючим материалом. В противном случае придвинуть котел вплотную к стене нельзя. Необходимо будет выдержать расстояние до 10 см.

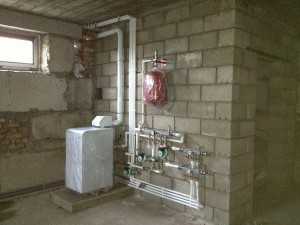

Когда все подготовки завершены, осуществляется монтаж вспомогательного оборудования. Сюда включается:

  • Расширительный бачок.
  • Коллектор.
  • Гидрострелка.
  • Бойлер и пр.

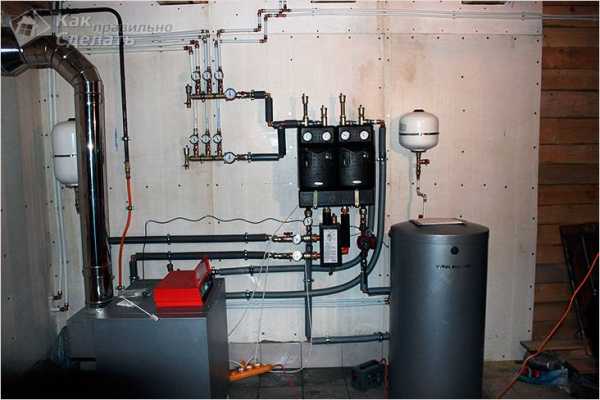

Подключение напольного котла

Намного проще производится монтаж, когда есть проект, на котором обозначены все места по установке. По нему осуществляете разметку стен, а после делаете отверстия для крепежа. Также установленное оборудование уже на этом этапе рекомендуется соединить с трубопроводом, идущим на радиаторы или с теплыми полами.

Если котел будет уже установлен, осуществить подключение оборудования к трубам может быть затруднительно. По этой причине лучше произвести все эти работы до установки котла.

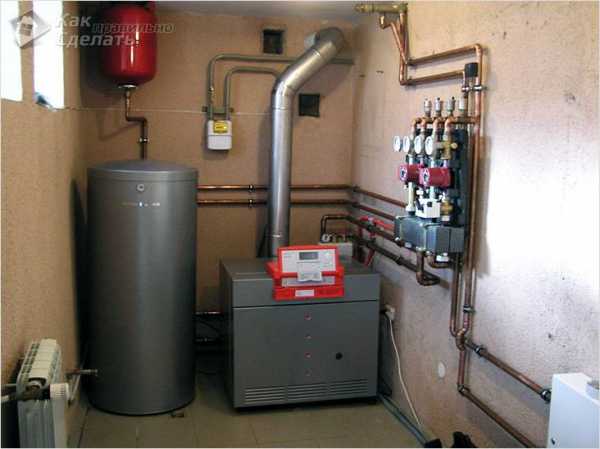

Схема установки напольного котла

Что касается самой установки напольного котла в доме, то в первую очередь на него следует накрутить сгоны и переходники, которые соединяют с трубопроводом. Переходники могут быть разного диаметра. Например, если система с естественной циркуляцией, то к котлу подводятся толстые трубы. Если принудительная циркуляция, то трубы и соответственно переходники будут небольшого диаметра.

Пододвинув котел на подготовленное место, его следует соединить с дымоходом. Далее подключаете группу безопасности и подключаете к остальной обвязке.

Особенности монтажа настенного котла

Если вы когда-то вешали шкафчики, полочки и подобные предметы, то выполнить установку настенного котла вам будет несложно. Стена должна быть ровной и прочной. В большинстве случаев котлы в квартире крепятся на монтажную планку. Ее следует закрепить к стене на нужной высоте. В зависимости от отделки стен, на нее, возможно, необходимо будет закрепить негорючий материал, толщиной до 3 мм. Также учтите тот факт, что вешать котел следует на расстоянии не менее 20 см от другого оборудования.

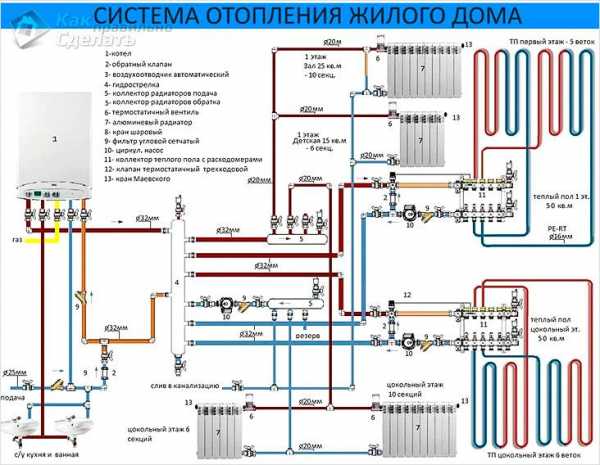

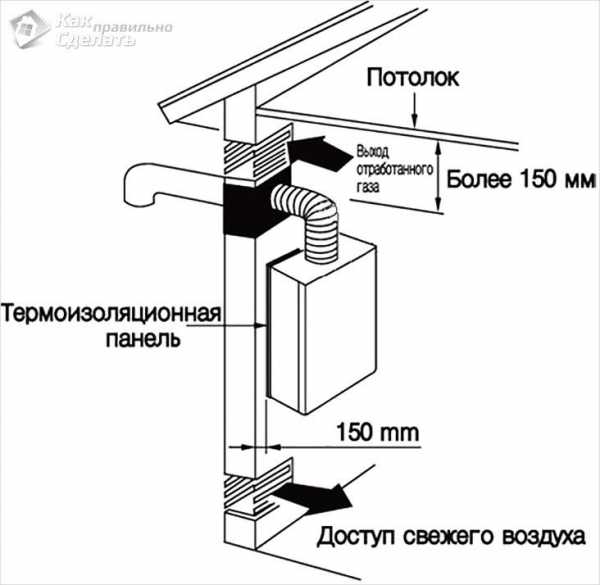

Схема установки настенного котла

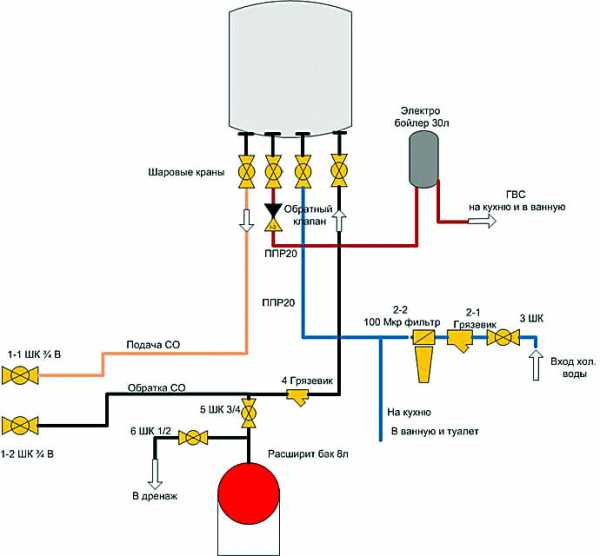

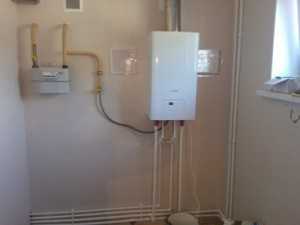

Современные настенные котлы имеют нижнее подключение к системе отопления и водоснабжения. Поэтому после закрепления котла на стену, осуществляется обвязка котла.

Подключение к газопроводу

После установки котла также необходимо подключить газопровод. Этот этап работы следует произвести внимательно, ведь с газом «шутить» не стоит. В подключение входит установка фильтра и вентиля, которым при необходимости можно перекрыть подачу газа. Далее подсоединяется специальный газовый шланг. Но ни в коем случае нельзя устанавливать резиновый шланг. Спустя время он потрескается. Для уплотнения резьбы используются паронитовые прокладки. После закручивания гайки шланга обязательно проверьте его на предмет сечи газа.

Итак, мы рассмотрели с вами основные правила установки напольного и настенного газового котла. Вы можете делиться своим опытом о проделанной работе в комментариях к этой статье. Также вы можете посмотреть схемы установки в соответствующем разделе.

Видео

В этом видео, вы узнаете о тонкостях монтажа настенного и напольного котла:

kakpravilnosdelat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
