Монтаж настенного газового котла в частном доме своими руками

Содержание

Можно ли устанавливать газовый котел своими руками?
Как правильно выбрать место для монтажа?
Как разместить газовый котел на стене?
Процесс монтажа навесного газового котла

Введение

Настенные газовые котлы пользуются большой популярностью среди владельцев автономных систем отопления. Поскольку используемое в них топливо очень взрывоопасное и ядовитое, необходимо со всей ответственностью подходить к установке и вводу в эксплуатацию этих приборов. Монтаж настенного газового котла в частном доме следует производить в строгом соответствии с техническими требованиями и нормами.

Монтаж, применительно к навесным газовым котлам, понятие очень объемное и может включать в себя такие работы как: правильный выбор места и фактическую установку котла на стене, подключение к газовой магистрали, обвязку в системе отопления. В этой статье мы будем рассматривать исключительно вопросы правильного выбора помещения и размещения отопительного прибора на стене, а также существующие требования к проведению этих работ.

Можно ли устанавливать газовый котел своими руками?

Проектируя отопительную систему следует учитывать требования газовых служб, которые они предъявляют как к месту установки настенного газового котла, так и к самому процессу монтажа. Если все технические требования и строительные нормы соблюдены, в некоторые работы допускается выполнить своими руками.

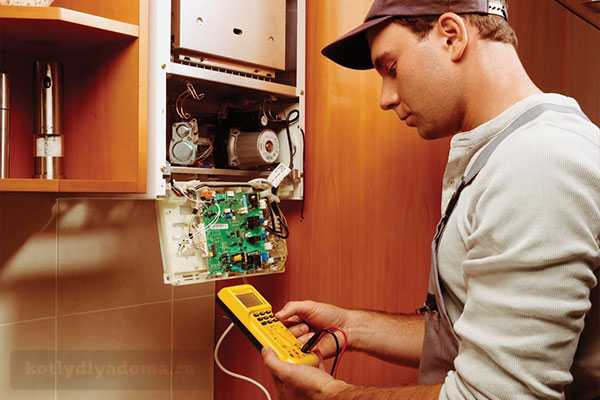

Фото 1: Ввод в эксплуатацию настенного котла представителем газовой службы

Следует помнить, что самостоятельно разрешается производить только сам размещение настенного котла в подготовленном помещении в соответствии с проектом, разработанным газовой службой. Подключение к газовой магистрали и все пуско-наладочные работы должны обязательно выполняться сертифицированными специалистами, имеющими допуск на проведение этих работ.

Отметим также, что далеко не все производители разрешают установку газовых котлов своими руками. Многие крупные фирмы, производящие отопительное газовое оборудование, такие как Bosch, Ariston, Viessmann аннулируют гарантию на настенный котел если монтаж был произведен неквалифицированным сотрудником.

Вернуться к оглавлению

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

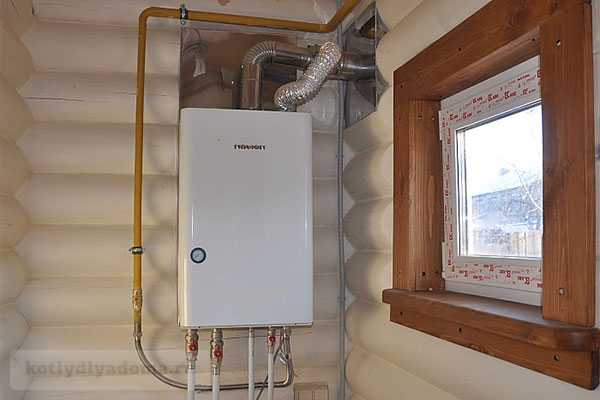

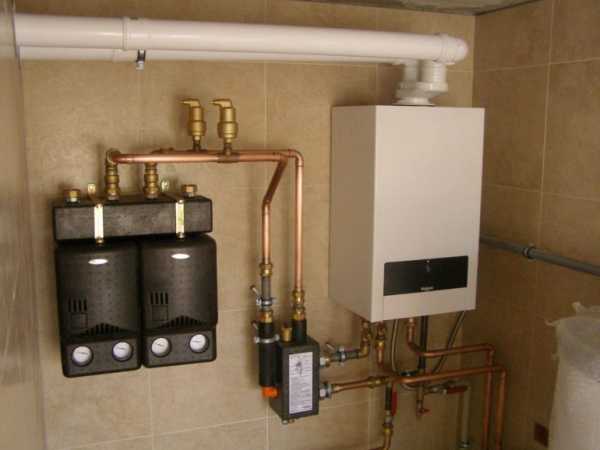

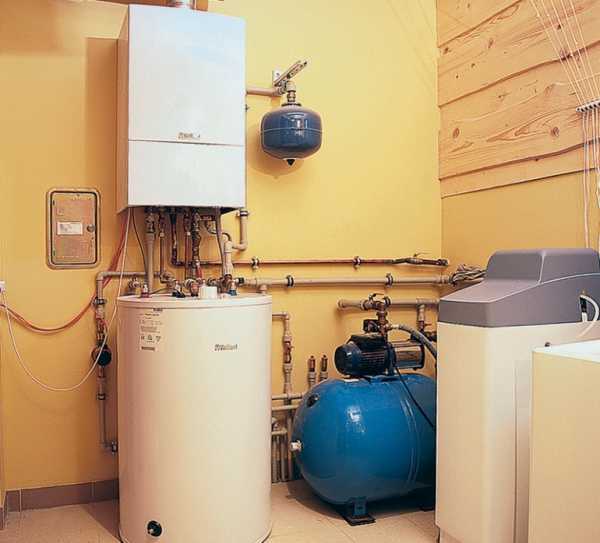

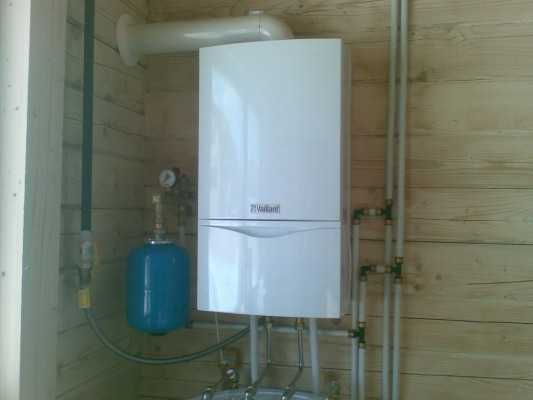

Фото 2: Оборудованная котельная для настенного газового котла

При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.

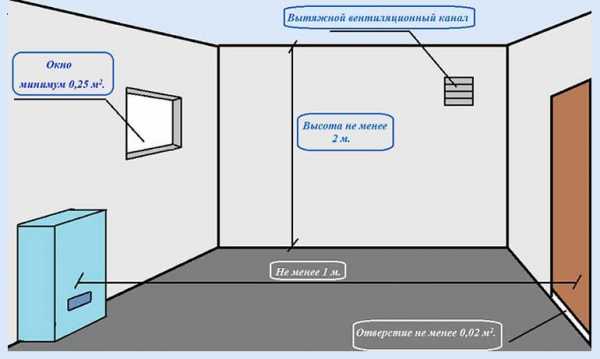

Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.

Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

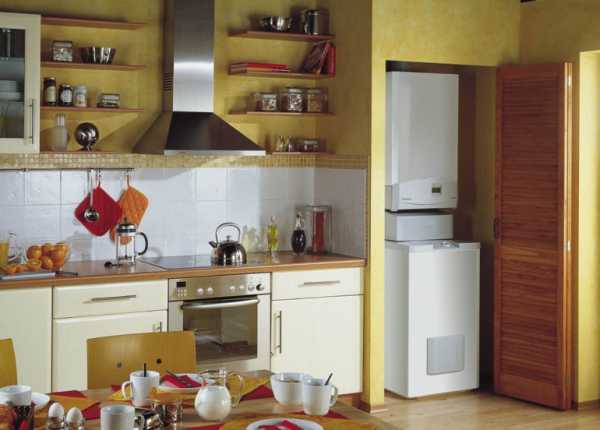

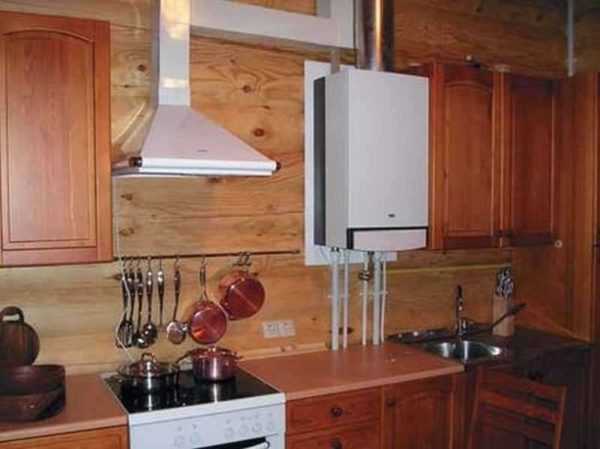

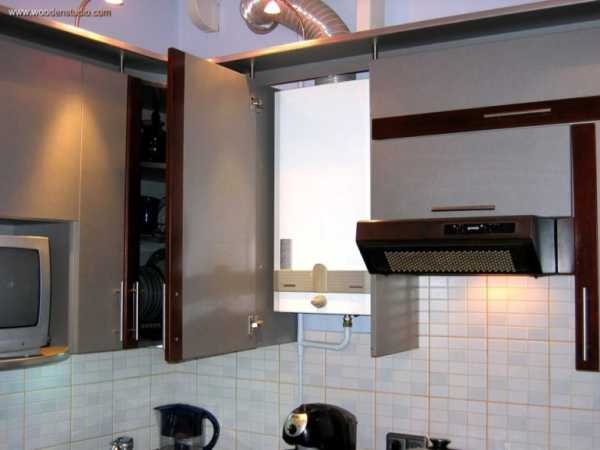

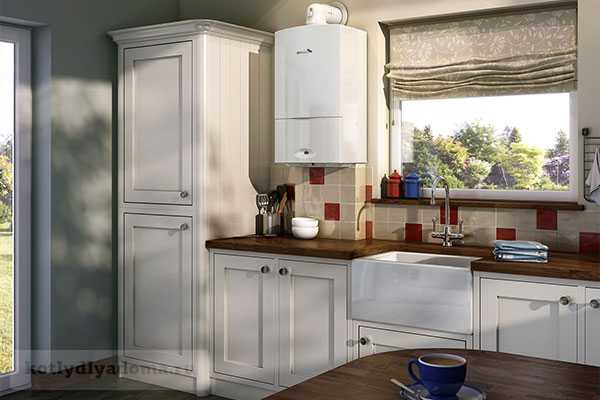

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

Вернуться к оглавлению

Как разместить газовый котел на стене?

Правильно выбрав и подготовив помещение для установки, необходимо определиться с положением навесного газового котла на стене и соответствующим образом подготовить поверхность для монтажа:

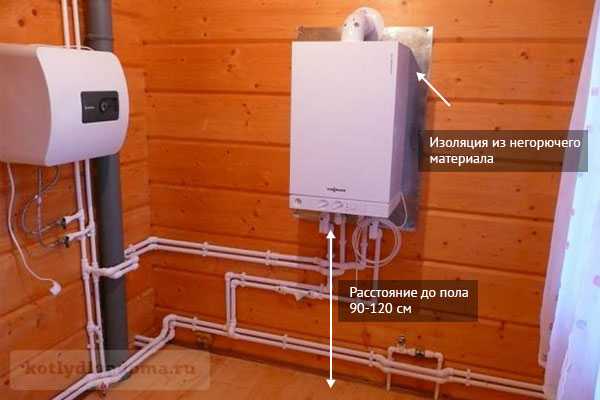

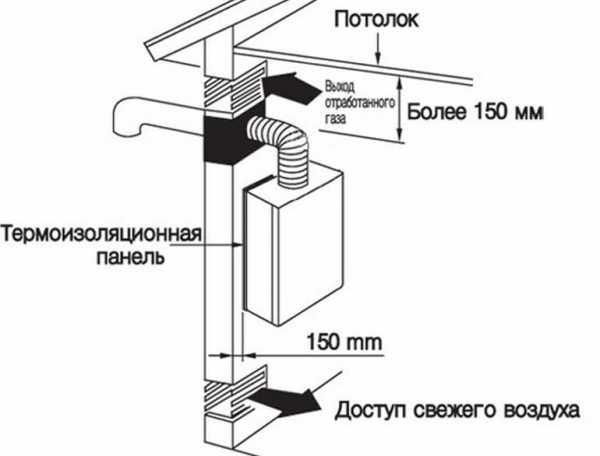

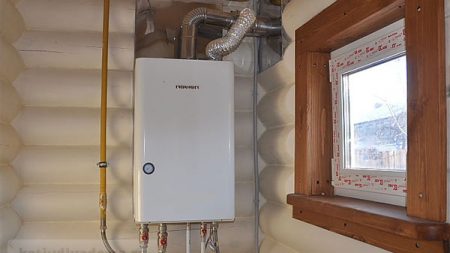

Фото 4: Правильное размещение газового котла на стене

Монтаж рекомендуется производить на прочную стену, способную выдержать вес устройства. Если стена выполнена из горючего материала (например, деревянный дом), то между котлом и стеной должна быть расположена прокладка из негорючего материала выступающая по периметру прибора на расстояние 200 мм. Обычно в качестве используется слой асбестокартона, а поверх него крепится лист оцинкованной стали.

Навесной котел рекомендуется устанавливать на высоте 90-120 см от пола и на расстоянии не менее 10 см от соседних стен. Это пространство необходимо для удобной обвязки и сервисного обслуживания котла.
Розетка для подключения к электросети должна располагаться рядом с настенным котлом и не в коем случае не под ним. Это позволит избежать короткого замыкания в случае протечки. Неподалеку следует предусмотреть место для установки безперебойника (ИБП) для газового котла.

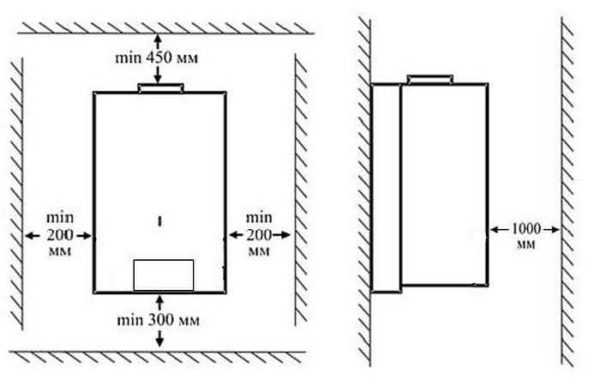

Требования к расположению газовых котлов на стене и расстояния до различных элементов строения у многих моделей отличаются. Мы привели наиболее типичные значения, но все же перед тем как выполнять монтаж, необходимо уточнить их в паспорте на конкретное устройство.

Вернуться к оглавлению

Процесс монтажа навесного газового котла

Выполнив все подготовительные работы можно смело приступать к монтажу навесного котла своими руками. Типовой процесс занимает совсем немного времени и состоит из следующих основных этапов:

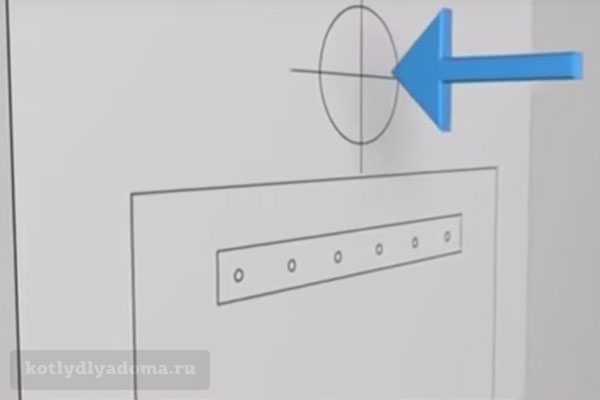

Фото 5: Разметка стены для установки монтажной панели

Отмерьте нужное расстояние от пола и от соседних элементов. Затем разместите эскиз со схемой крепления на стене и отметьте места крепления монтажной панели, а также выхода дымохода. При помощи уровня контролируйте горизонтальность размещения, т.к. неровный монтаж котла может впоследствии привести к сбоям в его работе.
Следуя произведенной разметке, пользуясь перфоратором, просверлите все необходимые отверстия для крепления монтажного кронштейна настенного котла.
Прикрепите монтажную панель на стену, используя все прилагающиеся в комплекте винты.
Установите газовый котел на монтажном кронштейне и при помощи уровня проконтролируйте горизонтальность и вертикальность его размещения.

Закончив настенный монтаж следует пригласить сотрудников газовой службы для подведения газа и проведения пуско-наладочных работ. Владелец в это время может заняться обвязкой и подключением настенного газового котла к системе отопления.

В заключении посмотрите видео о том как правильно выполнять монтаж газового котла на стену:

Вернуться к оглавлению Заключение

Монтаж настенного котла чрезвычайно важный и ответственный процесс. В зависимости от того насколько правильно он будет установлен, зависит не только срок его эксплуатации, но и безопасность жильцов дома.

kotlydlyadoma.ru

Установка настенного газового котла: требования, особености, схема монтажа

Спецпредложение! Отопительное оборудование со скидками до 50%.

Есть в наличии весь модельный ряд Vaillant, Viessmann, Baxi, Bosch, ACV, Protherm, РУСНИТ, Buderus, Kermi и другие.
Грамотное проектирование и установка систем под ключ.
Звоните: +7 (499) 110-02-51 (Москва и область).
E-mail: [email protected]

Газовый котел является универсальным прибором для нагрева жидкости, которая используется как теплоноситель в системе автономного отопления частных домов и квартир.

Для работы настенных газовых котлов используется взрывоопасный газ и поэтому подключение такого оборудования должно быть безопасным для жильцов дома. Монтаж такого газового оборудования и все работы по подключению к газовой и отопительной магистрали проводятся в соответствии со строительными правилами и нормами.

Возможна ли самостоятельная установка?

Мероприятия, которые касаются монтажа настенного газового котла, как правило, начинаются с разработки проекта

. Проект должен быть согласован с местными надзорными службами. В проекте указываются все параметры котла, описывается схема системы отопления и определяется место его монтажа. Только после того как проект утвердили можно приступить к выполнению монтажных работ.

Нужно иметь в виду, что не всеми производителями допускается самостоятельная установка своего оборудования.

Такие фирмы как Viessmann, Bosch, Ariston, и другие требуют от покупателей, что установка их оборудования проводилась сертифицированными установщиками. Однако есть и более лояльные фирмы — Ferroli, BAXI, Electrolux, допускают неавторизованную установку котла, однако для пуско-наладки системы в целом требуется привлечение специалиста, который имеет допуск на подключение газового и электрического оборудования. Таким образом, если планируется самостоятельная установка настенного газового котла, при покупке следует убедиться, что производитель допускает это действие производить самостоятельно.

Требования к месту установки котла

Навесной котел желательно монтировать в отдельном помещении, которое может называться котельной или топочной. Требования к данному помещению зависит напрямую от типа котла, который будет установлен, а если быть точнее от вида камеры сгорания котла.

Материал по теме: Требования к помещению для установки газового котла

Открытая камера сгорания

Схема настенного газового котла с открытой камерой сгорания

Такое устройство работает также как обычная печка – из помещения забирает воздух и через дымоход выбрасывает отработанные газы, используя при этом естественную тягу.

Такие котлы нуждаются в определенном объеме воздуха в помещении, иначе газ не сгорит полностью, тем самым образуются токсические вещества, которые опасны для здоровья.
Помимо этого при монтаже настенного котла нужно предусмотреть окно на улицу, площадь которого будет составлять не менее 0,5 м², а также место, где будет проводиться обслуживание.
Стены в помещении должны иметь обработку огнестойкими материалами.
Объем котельной зависит напрямую от мощности приборов отопления, которые подключены – если котел имеет мощность в 30 кВт, то объем котельной должно составить 8 м³, для 30 – 60кВт достаточно будет 13 – 14 м³. А если же котел на 200 кВт, то объем должен составить более 15 м³.

Закрытая камера сгорания

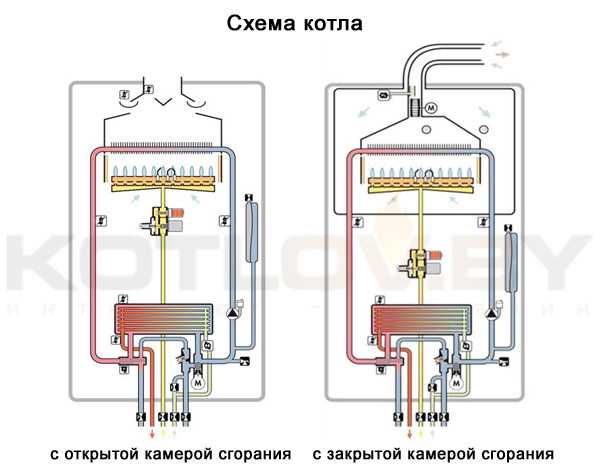

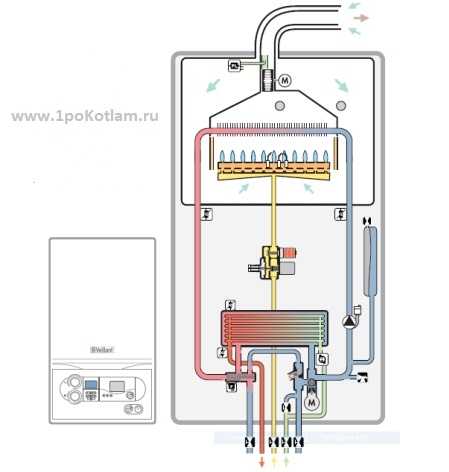

Схема настенного газового котла с закрытой камерой сгорания

Такие котлы имеют в комплекте специальный коаксиальный дымоход. Это двойная труба, а ее наружная часть служит для сбора воздуха, а ее внутренняя часть для удаления продуктов сгорания.

Установка систем такого типа требуют подключение к электросети для питания вентилятора. Вентилятор в свою очередь обеспечивает циркуляцию воздуха в закрытом дымоходе.

Котлы, у которых закрытая камера сгорания более безопасны и экологичны, по этой причине такие котлы могут быть расположены даже в жилых помещениях (в кладовой, в ванной комнате, на кухне и т.д.). В данном случае не нормируются требования к параметрам дымохода, потому как автоматика полностью следит за удалением газовых отходов.

Для городской квартиры можно получить разрешение только на установку котлов с закрытой камерой сгорания.

Процесс установки котла

Подключение и монтаж котла являются важными и ответственными частями работы по установки системы отопления в целом. Специфика и порядок работ зависит от вида камеры сгорания и количество контуров, которые используются (отопление с водоснабжение или только отопление). За последнее время чаще всего используются одноконтурные котлы с закрытой камерой, и именно поэтому для такой модификации будет описан весь процесс монтажа. Там, где нужно, будет сделать примечание об особенностях монтажа или другого вида газового котла.

Схема монтажа

Правильная схема монтажа настенного газового котла требует промывание всех внутренних труб прибора. Для этого необходимо транспортировочные заглушки удалить, а воду пропустить под давлением через котел.
При сборке котла в трубки мог попасть мусор, которого нужно удалить. Котел можно монтировать только на стене, которая была построена из негорючих материалов.

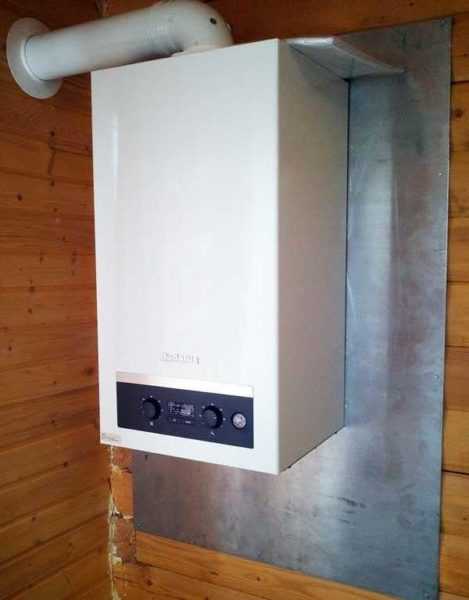

Если идет речь об деревянных стенах, то их следует покрывать слоем жаропрочного материала, с толщиной не меньше 3м. Котел нужно крепить на расстоянии в 45мм от стены.
Когда схема уже составлена, а стена подготовлена, приступаем к установке и подключению котла.

Для такой работы нужны следующие инструменты и материалы:

герметик,
гаечный ключ,
запорная арматура,
фильтр,
дюбель и перфоратор.

Монтаж котла

Котел крепится на монтажных планках, которых нужно установить на высоте 80 – 160см от пола. Расположение котла нужно проверить уровнем.
Установка прибора допускается на расстоянии не менее 20см от других газовых или электрических приборов. Рядом с приборами не должны быть материалы, которые быстро воспламеняются.
Нужно поставить фильтр на трубу подводки воды, что не даст теплообменнику засориться. С обеих сторон теплообменника необходимо установить запорную арматуру, которая нужна для того чтобы можно было почистить или заменить фильтр без того чтобы сливать воду из системы отопления.
Затем монтируется дымоход и проверяется наличие тяги. Большинство современных настенных котлов являются «недымоходными». Это значит, что продукты сгорания выводятся с помощью маленького вентилятора.

В данном случае не требуется сильная тяга в дымоходе.

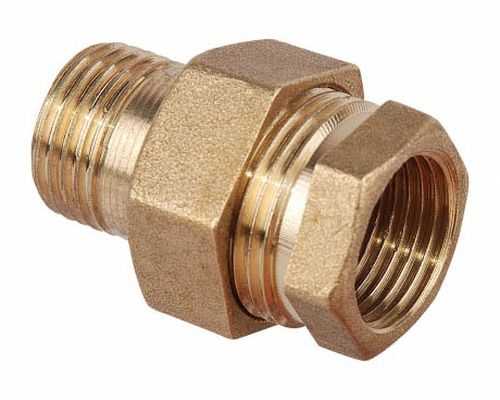

Сгон «Американка»

После установки дымохода можно подключить газ. В данном случае без помощи специалиста не обойтись. Дело в том, что котел подключается к газоснабжению при помощи специального сгона либо «американки».
Монтаж настенного котла заканчивается подключением к электросети. Цепь питания котла должна иметь автомат защиты от короткого замыкания и перегрева. А также будет нелишним установка стабилизатора напряжения, а как его выбрать мы уже писали: Какой стабилизатор напряжения для газовых котлов отопления лучше.

Выводы

Изучив данный материал вы имеете представление — как установить настенный газовый котел своими руками, но помните, что открыть вентиль газа и запустить котел в эксплуатацию имеет право лишь сотрудник газовых служб. Это делается только после проведения проверки правильности монтажа оборудования и соответствии местоположение существующим нормам.

1pokotlam.ru

Установка настенного газового котла – как сделать правильный монтаж навесного котла

Газовый котел – это универсальный прибор для нагрева жидкости, используемой в качестве теплоносителя в автономных системах отопления квартиры или частного дома. Поскольку для работы котла применяется взрывоопасный газ, его подключение должно обеспечивать максимальную безопасность для жильцов дома. Поэтому монтаж настенного газового котла и все работы по его подсоединению к отопительной и газовой магистрали должны выполняться в строгом соответствии со строительными нормами и правилами. [contents]

Можно ли устанавливать котел самостоятельно?

Мероприятия по установке системы газового отопления всегда начинаются с разработки проекта, который согласуется с представителями местных надзорных служб. В проекте указываются все необходимые параметры котла, определяется место его установки и описывается схема функционирования всей системы.

Только после утверждения проекта определенная часть монтажных работ может быть выполнена самостоятельно.

Однако необходимо иметь в виду, что не все производители допускают самостоятельную инсталляцию своих котлов:

Фирмы Ariston, Bosch, Viessmann и некоторые другие обязывают покупателей производить монтаж только силами сертифицированных установщиков;
Более лояльные поставщики, такие как Electrolux, BAXI, Ferroli, не запрещают неавторизованную установку настенного котла, но для пуско-наладки системы отопления все равно требуют привлекать специалистов с допуском на подключение электрического и газового оборудования.

Таким образом, если вы планируете монтировать котел собственноручно, перед его покупкой убедитесь в том, что это разрешено производителем.

Требования к месту установки котла

Навесной котел лучше устанавливать в отдельном помещении, которое называется топочной или котельной. Требования к такому помещению зависят от типа устанавливаемого котла, а точнее, от типа его камеры сгорания.

Открытая камера сгорания

Схема работы такого устройства идентична обычной печке, которая забирает воздух из помещения и удаляет отработанные газы через дымоход, используя естественную тягу. Подобные котлы требуют определенного объема воздуха в помещении, в противном случае газ не будет сгорать полностью, образуя токсичные вещества, опасные для здоровья. Кроме того, при установке настенного котла необходимо предусмотреть окно на улицу площадью не менее 0.5 кв. м., а также место для проведения обслуживания. Стены помещения должны быть обработаны огнестойкими материалами.

Объем котельной зависит от общей мощности подключенных приборов отопления: 8 куб. м. при мощности котла до 30 кВт, 13-14 куб. м. для 30–60 кВт и 15 и более куб. м. для мощностей до 200 кВт.

Закрытая камера сгорания

У таких котлов в комплекте имеется специальный коаксиальный дымоход. Он представляет собой двойную трубу, наружная часть которой служит для забора воздуха с улицы, а внутренняя – для удаления продуктов горения. Монтаж таких систем требует обязательного подключения к электрической сети для питания вентилятора, который обеспечивает циркуляцию воздуха по закрытому дымоходу.

Котлы с закрытой камерой сгорания более экологичны и безопасны, поэтому могут располагаться непосредственно в жилом помещении (на кухне, в ванной комнате, в кладовой и т. д.). Требования к параметрам дымохода в этом случае не нормируются, так как за удалением газовых отходов полностью следит автоматика.

В городских квартирах разрешено устанавливать только котлы отопления с закрытой камерой сгорания.

Процесс монтажа настенного котла

Монтаж и подключение настенного котла – важная и ответственная часть реализации всей системы отопления. Порядок и специфика работ зависит от типа камеры сгорания и количества используемых контуров (только отопление или отопление плюс водоснабжение).

Поскольку в настоящее время чаще встречается использование одноконтурных котлов с закрытой камерой, весь процесс монтажа будет описан именно для такой модификации. Там, где необходимо, будут сделаны примечания об особенностях установки того или иного типа газового котла.

Крепление на стену

Газовый навесной котел должен монтироваться на специальный кронштейн, который обязательно входит в комплект поставки. Для правильной установки кронштейна не всегда подойдут крепежные элементы, которые лежат внутри коробки. Возможно, их придется подбирать отдельно, с учетом материала стены, на которую предполагается повесить котел.

В случае затруднений лучше обратиться к специалистам на любой строительный рынок. Настенный кронштейн должен выдерживать вес котла и всего навесного оборудования и обеспечивать его ровное, без перекосов, положение.

Части стен, находящиеся непосредственно за тепловым агрегатом, должны быть защищены несгораемым материалом. Высота подвеса нижней части газового котла – не менее 800 мм, расстояние от стены до задней поверхности котла – 5 см.

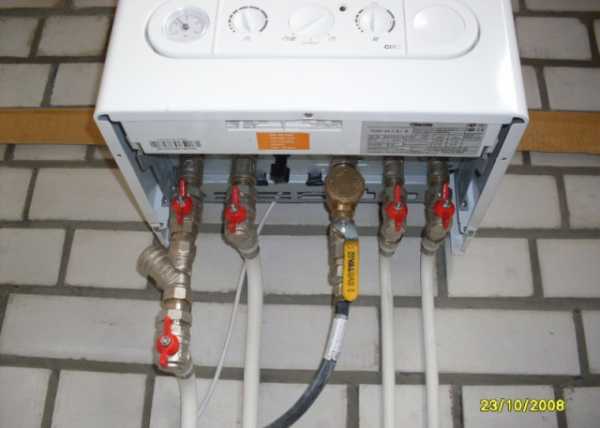

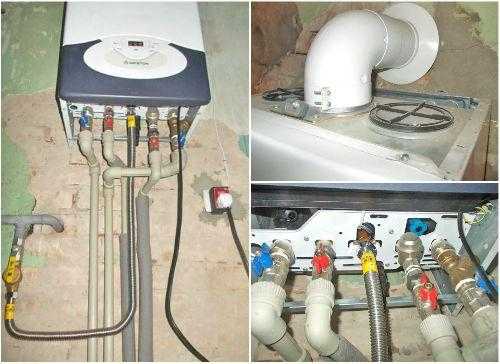

Подключение магистральных труб отопления

Количество труб, которые необходимо подключить к котлу, зависит от типа системы отопления (однотрубная или двухтрубная). В любом случае перед выполнением соединений необходимо удалить защитные заглушки с патрубков котла.

На вход обратки рекомендуется установить сетчатый фильтр для защиты от попадания внутрь котла грязи и мусора из магистрали.

Особое внимание необходимо уделить качеству воды, особенно ее жесткости. Если этот параметр не соответствует требованиям изготовителя, желательно использовать специальное очистное оборудование, например, полифосфатные дозаторы. В противном случае настенный котел может быстро выйти из строя.

Подсоединение к газовой сети

Подключение котла отопления к газопроводной магистрали должен выполнять только специалист с соответствующим допуском. В процессе работ потребуется установить:

Шаровой газовый вентиль. Его ставят непосредственно на входе в настенный котел;
Счетчик газа и датчик утечки. Они врезаются в магистраль до котла и служат для учета потребления газа и обеспечения безопасности;
Термозапорный клапан. Его наличие предписано правилами пожарной безопасности. При повышении температуры вблизи настенного котла до определенного значения (например, при пожаре) этот клапан автоматически перекрывает подачу газа.

Подсоединение к электрической сети

Эти работы нужны не для всех котлов. Для атмосферных агрегатов с открытой камерой наличие электричества не обязательно. В котлах с закрытыми камерами имеется вентилятор для отвода газовых отходов и система автоматики, к которым необходимо подключить электропитание. Обычно применяется трехпроводная схема включения (с заземлением).

Крайне желательно включать навесной котел в электросеть через стабилизатор напряжения. Это поможет избежать резких скачков напряжения и продлит жизнь дорогостоящего газового оборудования.

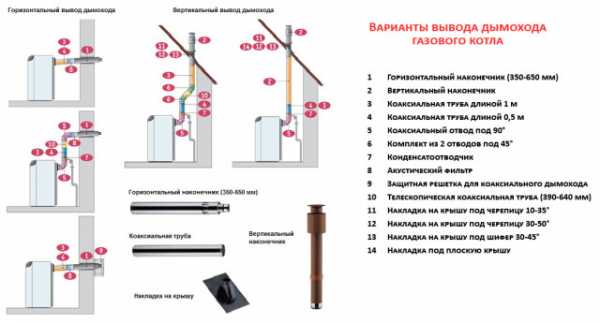

Вывод в трубу дымохода

Для атмосферных газовых котлов обязательным условием является подключение к индивидуальному дымоходу. Настенный котел соединяется с дымоходом при помощи железной трубы необходимого сечения, устойчивой к высоким температурам, воздействию продуктов сгорания и механическому износу.

Перед выполнением соединений желательно убедиться в том, что дымоход не засорен монтажным мусором и остатками сажи. Для установки участка трубы от котла до дымохода нужно обеспечить выполнение следующих правил:

Вертикальный отрезок на выходе из газового котла должен иметь длину не менее двух диаметров до поворота;
Далее труба ведется наклоном в сторону котла;
Участок подсоединения к дымоходу должен иметь минимально возможную длину.

У котлов с закрытой камерой отвод продуктов сгорания производится намного проще. Такие котлы можно подключать к коллективным дымоходам или использовать коаксиальную трубу, выходящую на улицу через стену. Если вы устанавливаете настенный котел с закрытой камерой, то следить за высотой подвеса газовой трубы нет необходимости: необходимую тягу в ней создаст встроенный вентилятор.

Заполнение системы водой

Перед тем как провести пробный пуск, систему отопления необходимо заполнить водой. Для этого надо открыть вентиль, который обычно располагается в нижней части навесного котла. Закачивать воду нужно до достижения давления примерно в 2 атмосферы.

Этот процесс желательно производить как можно медленнее, для того, чтобы обеспечить вывод имеющегося внутри воздуха.

В это же время вся схема системы отопления должна быть проверена на герметичность.

Первый запуск

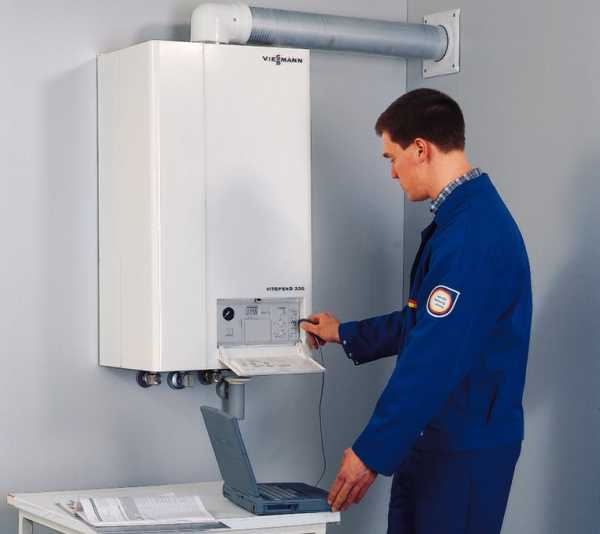

Для первого запуска настенного котла необходимо пригласить сертифицированного специалиста. Как правило, обученные сотрудники есть в большинстве компаний, занимающихся продажами котлов и оборудования для систем отопления. Он выполнит все настройки и проверит режимы работы системы.

В процессе пуско-наладки лучше задать ему все имеющиеся вопросы по управлению и особенностям использования устройств системы отопления. Если все работает нормально, можно подписывать акт ввода в эксплуатацию и наслаждаться теплом и уютом в доме.

Подведем итоги: установка настенного газового котла – довольно сложная и кропотливая инженерная операция, требующая опыта строительно-монтажных и сантехнических работ и обязательного присутствия специалистов на некоторых ее стадиях. Однако, выполняя самостоятельно те этапы, которые позволяет техпроцесс, можно не только неплохо сэкономить на услугах монтажной бригады, но и получить чувство глубокого удовлетворения от грамотно выполненной серьезной работы.

all-for-teplo.ru

требования к установке и помещению, правила монтажа

Многие из тех, кто собирается оснастить свой дом или дачу отопительным оборудованием, задаются вопросом о том, можно ли установить газовый котел на кухне, или для этих целей следует использовать только специальное помещение. Сразу следует сказать, что правила установки отопительных котлов данного типа допускают их монтаж в кухонном помещении, но при этом следует строго придерживаться определенных требований, направленных на то, чтобы обеспечить безопасность эксплуатации подобного оборудования на кухне.

Установка газового оборудования – дело хлопотное и трудоемкое, требующее соблюдения определенных норм и правил

Преимущества и недостатки использования котлов газового типа

Высокая популярность газового отопительного оборудования, которое, при соблюдении определенных требований к помещениям, может быть установлено и на кухне, объясняется целым рядом причин. К ним относятся:

длительный срок эксплуатации;
высокая надежность котлов данного типа;
возможность использования для обогрева помещений, характеризующихся значительной площадью;
достаточно высокий КПД;
возможность выбора модели из достаточно большого ассортимента в определенном конструктивном исполнении и с требуемым набором опций;
простота эксплуатации, управления и технического обслуживания;
доступность и невысокая цена используемого энергоносителя – газа;
достаточно невысокая стоимость оборудования.

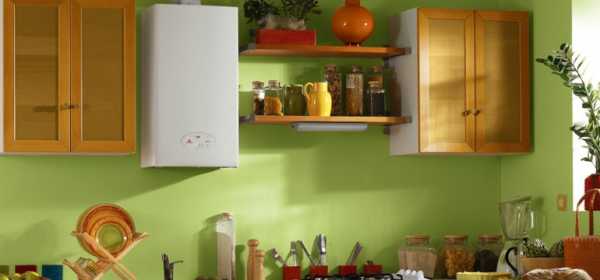

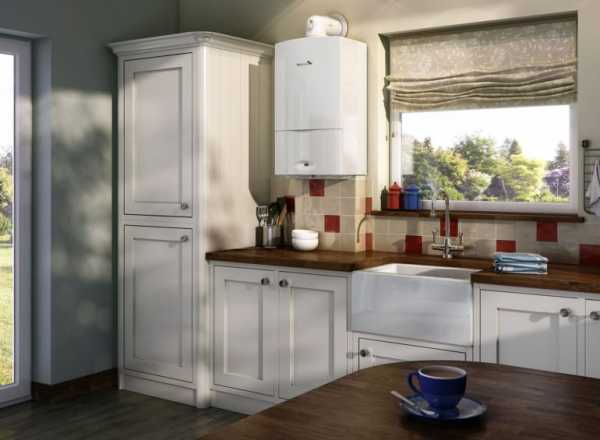

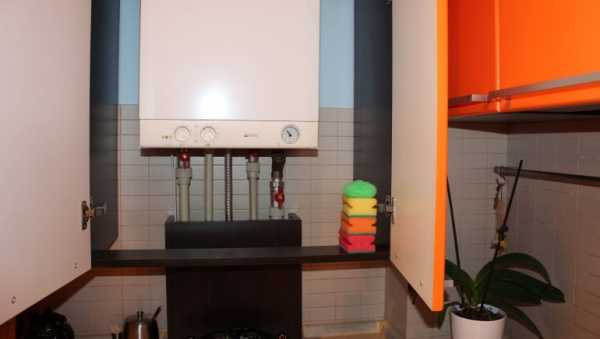

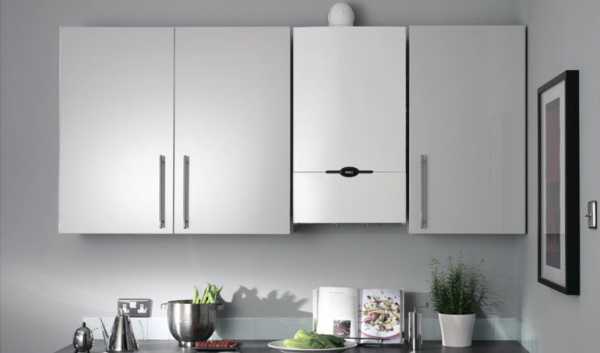

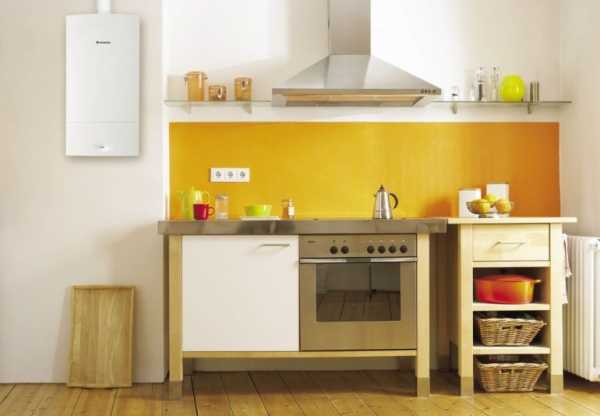

Современная компактная модель газового настенного котла в интерьере кухни

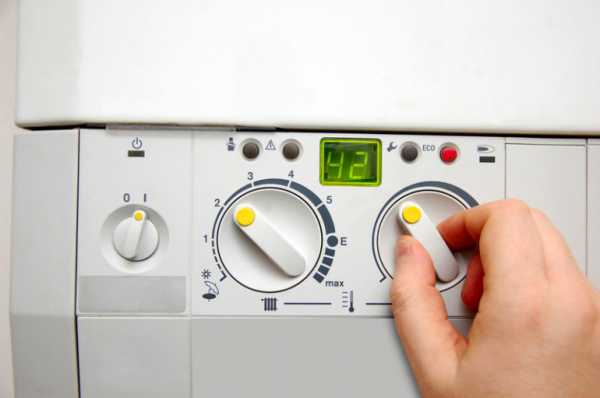

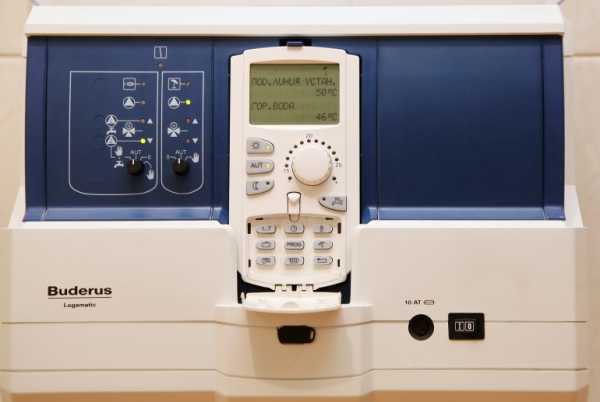

Автоматика многих моделей газовых котлов обеспечивает самостоятельную работу приборов круглый год и защищает оборудование в случае экстремальных ситуаций

Между тем, есть у газового оборудования и недостатки, к которым следует отнести следующие параметры.

Работать такое оборудование может только при условии, что в подключенном к нему трубопроводе есть газ.
Устанавливать подобную технику в частном доме или на даче можно лишь в том случае, если на это получено соответствующее разрешение.
Если давление газа в трубопроводе падает, то это приводит не только к снижению КПД котла, но и к образованию значительного количества копоти при его работе.
Достаточно высокая сложность монтажа как самого котла, так и дымохода и вентиляционной системы.

Установкой и обслуживанием газовых котлов должны заниматься компетентные специалисты

Разновидности газового отопительного оборудования

Современная промышленность производит достаточно большое разнообразие видов оборудования для оснащения газовой котельной или для установки в любом другом нежилом помещении, что позволяет пользователям таких устройств оптимально подбирать их в полном соответствии со своими требованиями и финансовыми возможностями. Так, в зависимости от целого ряда параметров, котлы могут быть:

одноконтурного или двухконтурного типа;
с камерой сгорания закрытого или открытого типа;
оснащенными различными системами розжига;
с бойлером для нагрева воды наружного или внутреннего типа;
устанавливаемыми на полу или монтируемыми на стене помещения.

Кроме этого, естественно, отопительные приборы для кухни различаются и по своей мощности.

В большой кухне можно разместить и напольный газовый котел, если требуется отапливать помещения значительной площади

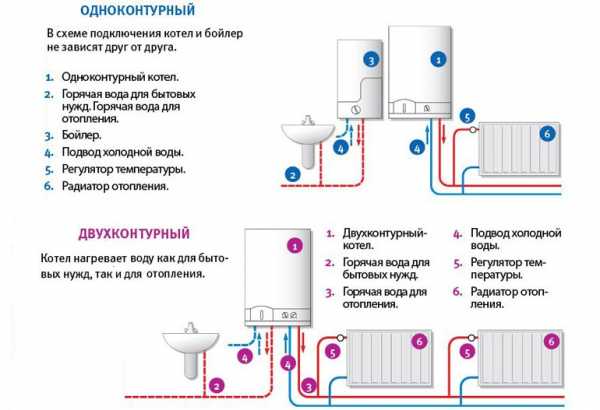

Различия одно- и двухконтурных газовых котлов

Одноконтурные и двухконтурные котлы для кухни различаются не только количеством контуров в своей конструкции, но и функциональными возможностями. Так, технику одноконтурного типа можно использовать только для отопления, а двухконтурный газовый котел еще и для того, чтобы нагревать воду для бытовых и хозяйственных нужд. Между тем, если оснастить одноконтурный котел внешним бойлером, то и его можно использовать для нагрева воды для нужд горячего водоснабжения на кухне.

Котел с одним теплообменником будет использоваться только для отопления, а оборудование с двумя контурами дополнительно решит проблему горячего водоснабжения

Настенный двухконтурный котел – это мини-котельная размерами чуть больше обычной газовой колонки

Газовые котлы с закрытыми и открытыми камерами сгорания

Воздух в котлы с открытой камерой сгорания поступает непосредственно из кухни, а отработанные газы естественным путем улетучиваются через дымоход. Установка котла данного типа на кухне – не лучший вариант, так как при его работе на кухне уменьшается количество воздуха, что особенно критично, если объем помещения небольшой. Несколько по иному принципу работают котлы с закрытой камерой сгорания, воздух в которые подается с улицы по специальному дымоходу коаксильного типа и по нему же отводятся образовавшиеся в процессе горения газы. Местом установки котла с закрытой камерой сгорания могут быть даже кухни небольшого размера (6–8 м²), где допускается выполнять их монтаж внутри мебельных шкафов кухни.

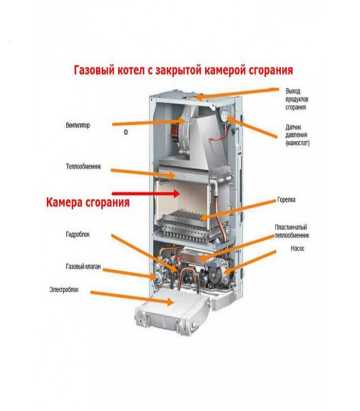

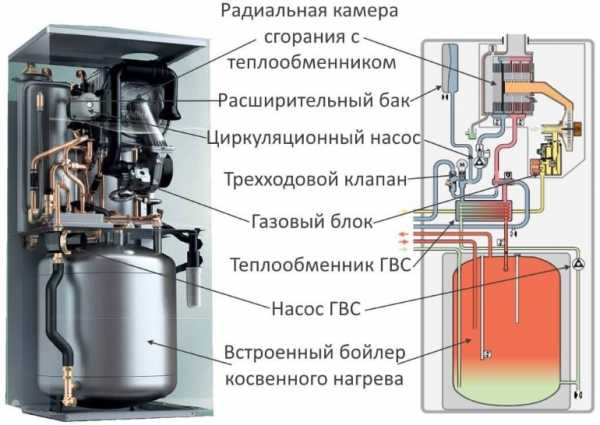

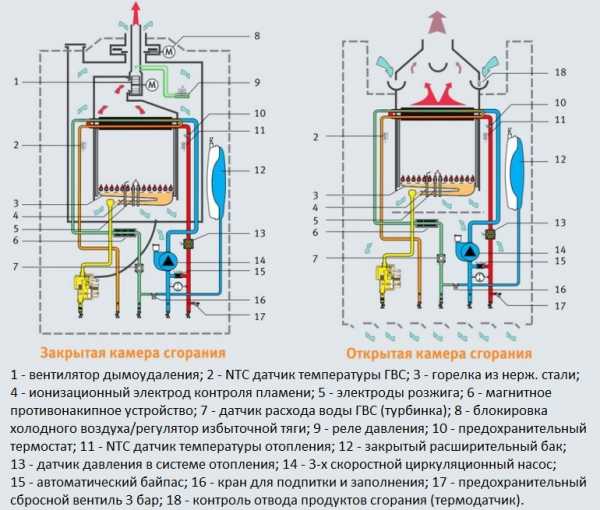

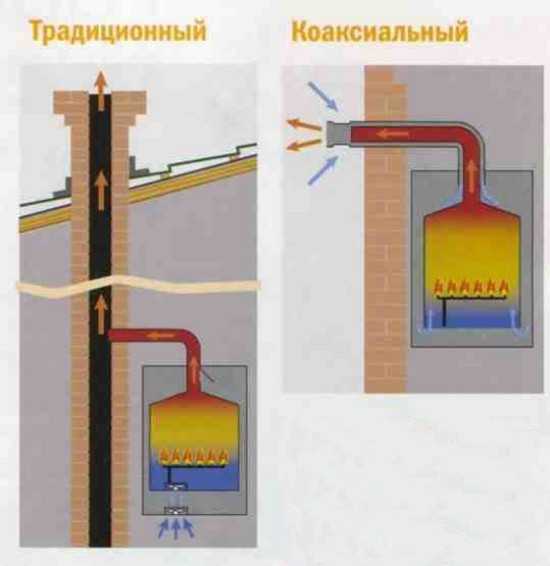

Устройство котлов с различными типами камеры сгорания

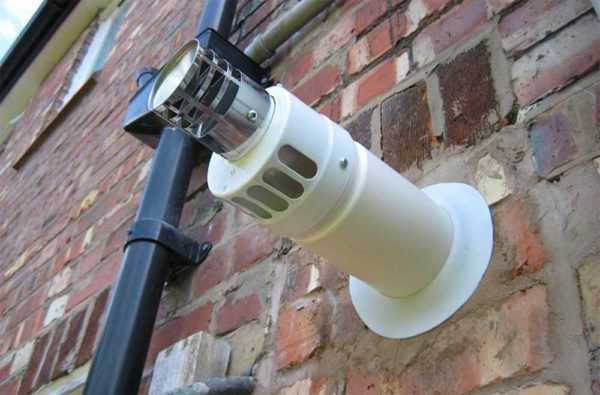

Так выглядит коаксиальный дымоход со стороны улицы

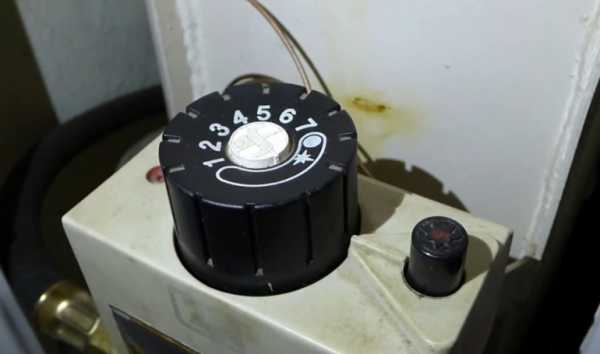

Различия газовых котлов по типу розжига

На отопительных приборах, в зависимости от модели, могут устанавливаться автоматические и ручные системы розжига. В устройствах первого типа горелка автоматически включается в тот момент, когда в нее начинает поступать газ, а при использовании типа с ручным розжигом, соответственно, осуществлять такой процесс придется самостоятельно, используя спички или зажигалку.

Автоматика газового котла бывает энергонезависимая (механическая) и энергозависимая (электронная). В бюджетных моделях чаще используется первый тип

Газовые котлы с внешними и встроенными бойлерами

Естественно, что намного удобнее, когда вместе с газовым котлом используется и бойлер, в котором нагревается вода, предназначенная для удовлетворения бытовых и хозяйственных нужд. Такие бойлеры для кухни, как уже говорилось выше, могут быть внешними и встроенными в сам котел. Приборы со встроенными бойлерами отличают компактные размеры, такие варианты являются более простыми в монтаже, но объем бака, который в них встроен, достаточно небольшой. Практически любым может быть объем бака у котлов с внешним бойлером, но такие приборы, что следует учитывать при их выборе, занимают больше места, а для того, чтобы выполнить их монтаж, необходимо будет обустроить дополнительные коммуникации.

Устройство газового котла со встроенным бойлером

Размещение внешнего бойлера потребует больше места на кухне

Правила установки газового котла в кухонном помещении

Чтобы поставить котел на кухне и не испытывать проблем с таким оборудованием в плане его эксплуатации и технического обслуживания, следует строго придерживаться требований, оговоренных в СНиПах. Данные требования к установке газового котла, которых следует придерживаться и при замене старого прибора на новый, оговаривают целый ряд параметров, к которым относятся: расположение оборудования относительно сантехнических приборов, окон и вытяжки; расстояние, на котором боковые стенки устройства должны располагаться от стен помещения; высота установки настенного газового котла от пола и др.

Для установки котлов с открытой камерой сгорания существуют ограничения минимально необходимого объема помещения в зависимости от суммарной тепловой мощности оборудования

Согласно вышеупомянутым параметрам, установка газового котла на кухне допускается в том случае, если кухня не используется в качестве жилой комнаты.

Наиболее распространенными на сегодняшний день являются два способа установки газового оборудования в кухне:

Установка газового прибора в специальный короб, который, в свою очередь, монтируется в один из элементов мебели на кухне. Решив выбрать данный вариант, следует иметь в виду, что установка котла на кухне таким способом, согласно требованиям безопасности, возможна не во всех случаях.
Установка котла, оснащенного декоративной лицевой панелью. Это удобно, так как на современном рынке предлагается большое разнообразие газовых котлов с разными вариантами декоративной отделки, что дает возможность оптимально подобрать котел практически под любой интерьер.

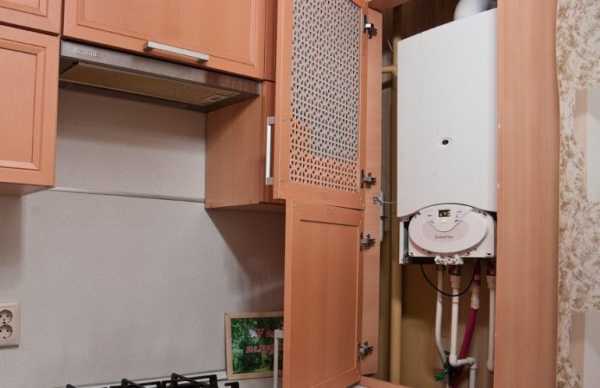

Газовый котел, встроенный в кухонный шкаф

Многие модели газовых котлов имеют дизайн, вполне подходящий для открытого размещения на кухне

Основные требования по установке газовых отопительных котлов в кухонном помещении

Планировка и оснащение кухни, если в ней планируется поместить газовый отопительный котел, должна сразу предусматривать требования по установке такого оборудования. Такие требования, в частности, определяют следующие параметры кухни:

Наличие двери в кухне, которая необходима для ее изоляции от жилых помещений дома.
Наличие оконного проема в кухне и его размеры. Требования по данному параметру являются минимальными.
Наличие в кухне приточно-вытяжной вентиляции.
Наличие в оборудуемой кухне электрических розеток и подводящих газ труб и расстояние от них до устанавливаемого отопительного котла.
Наличие в кухонном помещении системы дымоотведения.

Основные нормы размещения напольного газового котла

Следует иметь в виду, что требование, относящееся к наличию двери в кухне, в которой устанавливается газовый котел, является очень важным, так как помещение, в котором эксплуатируется подобное оборудование, должно быть изолировано от жилых комнат.

Кроме этого, очень важно оставлять определенное расстояние от стенки самого котла до стены помещения, так как воздух вокруг такого оборудования должен свободно циркулировать, что очень важно для обеспечения безопасности его использования.

Наличие на кухне, в которой установлен газовый котел, форточки и системы вентиляции

В перечне требований, относящихся к кухонным помещениям, в которых используется газовый котел, однозначно сказано, что окна, которые устанавливаются в таких помещениях, должны в обязательном порядке оснащаться форточками. Таким образом, согласно данному требованию, если в кухонном помещении установлены металлопластиковые окна, в которых форточки отсутствуют, то это является нарушением норм безопасности. Между тем, в подавляющем большинстве случаев, на подобное нарушение требований представители газовых служб не обращают внимания.

Необходимость в наличии форточки в окнах кухонного помещения, оснащенного газовым котлом, как и конвекционного отверстия в дверном полотне, объясняется тем, что воздух в таком помещении должен постоянно циркулировать, чтобы в нем не создавалась высокая концентрация опасных для жизни человека летучих веществ.

Вентиляция кухни должна обеспечивать приток и отток воздуха

В том случае, если газовый котел будет монтироваться во внутренней части кухонного шкафа, то следует особенно тщательно следить за тем, чтобы такое оборудование располагалось на пути движения воздушных потоков в кухонном помещении. Кроме этого, при таком варианте размещения газового котла, необходимо предусмотреть наличие конвекционных отверстий и в дверцах самого кухонного шкафа, в котором будет располагаться отопительное оборудование.

При эксплуатации внутри кухонного помещения отопительного газового котла любого типа, воздух в таком помещении сжигается в любом случае, что и объясняет требования, согласно которым в кухнях с газовым отопительным оборудованием в обязательном порядке должна быть установлена вентиляционная система.

Вентиляция этого котла обеспечивается отсутствием нижней панели шкафчика и его решетчатой дверцей

Кроме самого факта наличия такой системы в кухонном помещении с газовым котлом, к правилам выполнения ее монтажа также предъявляются определенные требования.

Вытяжку, которая будет обслуживать газовый котел, нельзя подключать к кухонному вытяжному воздуховоду, для нее необходимо смонтировать отдельный канал.
Диаметр вентиляционного канала, к которому будет подключаться вытяжка газового котла, должен быть рассчитан с учетом производительности работы отопительного оборудования.
В помещении, в котором будут эксплуатироваться газовый котел и вытяжная вентиляционная система для его обслуживания, должен обеспечиваться определенный воздухообмен, конкретная величина которого оговаривается требованиями СНиПа 31-01 от 2003 года. Согласно требованиям данного нормативного документа, при эксплуатации газовых котлов с атмосферными горелками в расчет принимается двойной воздухообмен, а при использовании оборудования с закрытой камерой сгорания – одинарный.

Видео: требования к естественной вентиляции при установке газового котла на кухне.

Газовый котел закрытого типа. Рейтинг

Выбираемое для отопления дома газовое отопление отличается большим числом параметров. Выбрать нужный котел среди предлагаемых моделей с учетом климатических особенностей местности проживания достаточно сложная инженерная задача. Прежде всего, надо выделить среди выбираемого оборудования группы, принципиально отличающиеся друг от друга параметрами. Среди них выделяются две большие группы котлов:

…

С открытой камерой сгорания,
С закрытой камерой сгорания.

Каждая из этих групп имеет свои плюсы и минусы, определенные требования к месту размещения.

Рассмотрим преимущества и недостатки котлов с закрытой камерой сгорания.

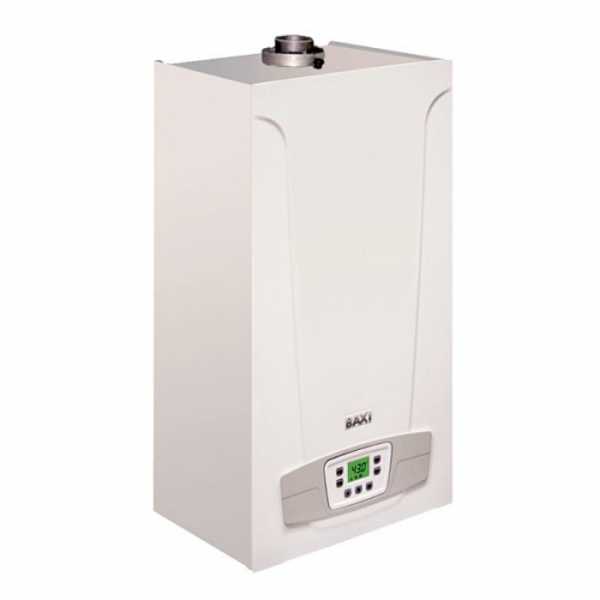

Плюсы и минусы котлов с закрытой камерой сгорания

Такие котлы — очень удобное оборудование, требующее минимума внимания владельца при повседневном использовании.

Плюсы:

Для установки настенного или напольного котла не требуется отдельного помещения. Они компактны, эстетичны, просты в обслуживании, недороги. Их можно установить в ванной комнате, на кухне, даже в прихожей. Площади в несколько квадратных метров (а для настенных котлов и того меньше) вполне достаточно для того, чтобы разместить оборудование, которое обеспечит в доме тепло, а в кранах горячую воду.

Это качество очень ценно для небольших квартир и домов, где жизненное пространство ограничено. Естественно, минимальные противопожарные требования к помещениям для размещения таких котлов существуют.

…

Для удаления отработанных газов не нужен вертикальный дымоход. Достаточно горизонтальной коаксиальной трубы. В котле оборудован вентилятор, работающий от электричества. Вентилятор создает принудительную тягу, удаляет результаты горения и осуществляет приток свежего воздуха.

Забор воздуха производится с улицы из помещения через коаксиальную трубу, отработанные газы выводятся вентилятором на улицу через ту же трубу и попутно в трубе начинают остужаться. Поэтому не требуется никакого дополнительного вентиляционного оборудования. Использование котлов такого типа абсолютно безопасно.

За счет забора воздуха для горения с улицы котлы с закрытой системой имеют более высокий КПД, более экономно расходуют топливо, чем открытые системы.

Обратите внимание!
Единственным недостатком котлов с закрытой системой является зависимость от электричества, поскольку от него работают вентиляция и поджиг пламени горелки. При отключении или неполадках в сети есть опасность быстро заморозить дом, если на улице лютая стужа.
Избавиться от этого недостатка можно двумя способами:
предусмотреть возможность отопления дровами на время отсутствия электричества с помощью печки или камина, который может быстро нагреть небольшое помещение;
купить бензогенератор или ИБП;
Конструкция коаксиального дымохода
Для нормального функционирования котла с закрытой системой сгорания обязателен коаксиальный дымоход. Такой дымоход состоит из труб разного диаметра, вставленных одна в другую, и называется “труба в трубе”. Через большую трубу к котлу поступает с улицы свежий воздух, через трубу меньшего диаметра отработанные газы выводятся на улицу. Горячие газы, окруженные уличным воздухом с низкой температурой, быстро охлаждаются.
Удачное инженерное решение позволило обойтись без установки дополнительной вентиляции в помещении, где располагается котел. Поскольку воздух не забирается для сгорания топлива из помещения, а отработанные газы тут же выводятся, то продукты сгорания не портят атмосферу в доме, обеспечивается эффективное сгорание топлива.
…
Теплообменники
Основным элементом отопительных котлов являются теплообменники. Именно теплообменники призваны передавать энергию от сгоревшего топлива к теплоносителю. Естественно для выполнения этой функции используется металл:
Сталь – теплообменники из стали просты в изготовлении, следовательно, недороги. Однако сталь ржавеет, поэтому срок службы стальных изделий невелик, а вес большой. КПД уступает всем прочим материалам. Стальные изделия предпочитают отечественные производители котлов;
Медь – очень удобный материал для теплообменника, не поддается коррозии, быстро нагревается и остывает. Медные теплообменники чаще всего используют в импортных котлах;
Чугун – также не подвержен коррозии, но из-за хрупкости и при недостаточно осторожной эксплуатации на нем появляются трещины. Трещины могут появиться и из-за неравномерного прогрева при образовании накипи во время длительной эксплуатации.
ВАЖНО!
Обязательная промывка теплоносителя. Если носитель вода, то раз в год. Если антифриз, то раз в два года.
Одноконтурные и двухконтурные котлы
Функция у одноконтурных моделей одна – отопление дома. Двухконтурная модель кроме отопления поставляет домовому хозяйству горячую воду. Главное преимущество одноконтурных котлов в значительно меньшей цене. Можно докупить дополнительное оборудование для получения горячей воды, но в этом случае стоимость дополнительного оборудования и бойлера, сложность монтажа уравновешивает или даже превышает стоимость двухконтурных котлов. Дополнительное оборудование включается в обвязку и становится его частью.
Одноконтурный котел:
Плюсы:
Независимость от водопроводного давления;
Постоянная подача горячей воды;
Нет ограничений в количестве потребляемой горячей воды во всех кранах.
Двухконтурный котел
Плюсы:
Стоимость двухконтурного ниже, чем одноконтурного с бойлером;
Занимает очень мало места, компактный;
Не требуется докупать дополнительное оборудование;
Простота монтажа;
Экономичность – нагревается только то количество воды, которое требуется.
Минусы:
Непостоянство температуры горячей воды. При открывании вентиля начинается нагрев воды. Так как вода проточная, то нагревание происходит постепенно от холодной до горячей. На температуру воды влияет давление в водопроводных трубах. Чем оно ниже, тем холоднее течет вода из крана;
Температура воды сразу падает, если одновременно открыты несколько кранов;
Чем дальше от котла находится кран, тем дольше приходится ждать, когда вода станет горячей. Следовательно, текущая вода просто выливается в канализацию, пока не нагреется до нужной температуры;
Второй контур включается только в том случае, когда поток воды значителен. Иначе второй контур при маленькой струйке может и не включиться. Из-за этой особенности двухконтурных модулей воду трудно экономить.
Не имеют подобного недостатка устройства с накопительным баком до 60 литров или бойлером послойного нагрева. У них вода подается с постоянной температурой независимо от давления в водопроводе.
Напольные котлы
Для размещения напольных котлов может потребоваться дополнительное помещение, так как они имеют большую мощность и больше по размерам, чем настенные.
Напольные котлы, плюсы:
Теплообменники в них выполняются из чугуна, который увеличивает вес изделия, но отличается длительным сроком службы – до 30 лет. Другие недорогие детали в процессе эксплуатации несложно заменить;
Не требуется дымоход с усиленной тягой.
Минусы:
Из-за чугунного теплообменника он занимает много места на полу, так как вес и габариты не позволяют повесить котел на стену;
Требуется приобретать и устанавливать расширительный бачок, делается обвязка отопителя;
Настенные котлы
Настенные обогревательные котлы – идеальный вариант для отопления городских квартир и отдельных коттеджей. Монтаж настенных котлов обоих видов (одно или двухконтурных) не составляет труда. Также несложно и их обслуживание.
Источник бесперебойного питания или электрогенератор?
Главный недостаток настенного котла – невозможность работать без электричества можно легко устранить двумя способами:
Купив электрогенератор (бензиновый или дизельный). Но надо иметь в виду, что для импортных котлов с закрытой системой не подходит электричество, вырабатываемое обычными генераторами. Чтобы котел подружился с генератором, требуется еще стабилизатор, который преобразует вырабатываемое напряжение в нужный вид синусоидальной формы с соблюдением стабильных стандартных величин.
Купив источник бесперебойного питания (ИБП). Поскольку настенные котлы потребляют, как правило, незначительную электрическую мощность для поджига пламени горелки и работы вентилятора, то при отключения напряжения в сети можно использовать источник бесперебойного питания, а не покупать для этого генератор.
Преимущества ИБП:
бесшумная работа,
простота подключения,
отсутствие эксплуатационных расходов,
возможность обеспечить автономный режим работы длительное время,
отсутствие необходимости в расходных материалах.
Если ИБП выполнен по технологии “onlain” (двойной преобразователь), то он выдает “чистый синус” не только в режиме аккумулятора, но и от сетевого напряжения.
ВАЖНО!
Для того чтобы обеспечить работу отопления в течение десятков часов надо выбирать аппарат конфигурации LongTime (LT). Он не имеет внутренней батареи и снабжается зарядным устройством повышенной мощности. Аккумуляторы выбранной емкости подсоединяются к ИБП.
Емкость аккумуляторов подбирается в зависимости от времени, в течение которого с помощью ИБП будет поддерживаться работа отопительного котла.
На практике мощность домашних настенных котлов колеблется от 50 до 300 Ватт. Это соответствует силе тока от 70 до 400 вольт-ампер.
Установка и обслуживание котлов с закрытой системой несложно.
Поэтому большинство потребителей при выборе системы отопления для своих загородных домов склоняются к выбору настенных котлов с закрытой камерой сгорания
Ниже указана ссылка на видео, рассказывающее о выборе котла для индивидуального отопления. Рассматривается различие между котлами с открытой и закрытой камерой сгорания, объясняется устройство коаксиального дымохода.
oteple.com
Установка настенного газового котла – нормы и правила, выбор крепежа

Содержимое:
Нормы и правила установки навесного котла
На какой высоте вешать котел на стену
Пожарная безопасность при монтаже
Как и чем отделать стены за котлом
Материалы стен при креплении навесного котла
Как повесить котел на деревянную стену
Как установить на стену из гипсокартона
Как закрепить на железобетонную стену
Как навесить на кирпичную стену
Пенобетон, газосиликат, газобетон
Как закрепить дымоход для настенного котла
Что нужно для установки настенного котла

Несмотря на многочисленные предостережения, что установка настенного газового котла, должна выполняться специалистами, имеющими соответствующую лицензию, часто, монтаж проводится самостоятельно. Чтобы не столкнуться с неприятными последствиями в виде отключений подачи газа и штрафными санкциями во время подготовительных, и монтажных работ, потребуется соблюдать нормы, описанные в СНиП.
Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001, а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.
Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:
Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:
С высотой установки.
Требованиями пожарной безопасности.
Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.
Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.
Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:
От поверхности стены, на которую монтируется агрегат не менее 10 см.
От противоположной стены, не менее 40 см.

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.
Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.
Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.
Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.
В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.
Материалы стен при креплении газового навесного котла

Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.
Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.
Как повесить котел на деревянную стену

Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:
Материал с высокой степенью горючести, в месте монтажа котла, обрабатывается антипиринами.
Стена облицовывается штукатурными смесями с минимальной толщиной 15 мм, либо кровельной сталью по асбестовому листу.

Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.
Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.
Как установить котел на стену из гипсокартона

Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.
Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.
Как закрепить на железобетонную стену

Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.
Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.
Как навесить на кирпичную стену

В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.
Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.

Крепление котла к стене из пенобетона, газосиликата, газобетона

Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:

Монтажные крепления устанавливают во время кладки блоков. Установка котла осуществляется строго после полного затвердевания растворной кладочной смеси.
Используются специальные «ввертыши» для пенобетона. По своему строению, напоминают аналогичные пробки для гипсокартона. Имеют глубокую резьбу с большим шагом, полые внутри. После вкручивания в пенобетон, газосиликат или газобетон, в ввертыши можно закрутить любой анкер.
Использование шпилек – в данном случае, две шпильки устанавливаются друг от друга на необходимом расстоянии. С каждой стороны стены, устанавливается планка, зафиксированная болтами.
Использование химических, жидких анкеров. Еще один вариант, обеспечивающий максимально прочную фиксацию, но требующий определенных финансовых вложений.

Как закрепить дымоход для настенного котла

Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.
Особенности работы отражаются на требованиях к подключению:
Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.
На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.
Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.
Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.

Для фиксации дымоходов, используются готовые крепления с возможностью изменения расстояния до поверхности.
Что нужно для установки настенного котла

Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.
Для выполнения работ потребуется:
Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.

Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.
avtonomnoeteplo.ru
Установка газового котла: нормативы, требования, правила
Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

Для установки мощных газовых котлов требуется отдельное помещение
Нормы установки газового котла
Содержание статьи
Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.
Для частных домов
По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:
на первом этаже дома;
в цокольном или подвальном этаже;
на чердаке:
газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.
В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел
Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.
Где ставить
Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:
при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.
Более мощные установки в частных домах не используются.
Требования к кухням, на которых устанавливается газовый котел
При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:
Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
Высота потолка — не менее 2,5 м.
Наличие вентиляции:
вытяжка производительностью не менее трехкратного объема помещения;
приток такой же, плюс воздух на горение.
Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м², при толщине 4 мм — не менее 1 м², стекло 5 мм — 1,5 м².
В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м².
Организация отведения продуктов горения в напольном газовом котле
Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.
Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.
Требования к отдельным помещениям
Требования к отдельным котельным похожи, но есть и некоторые отличия:
Высота потолков — не менее 2,5 м;
Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м³.
Стены, ведущие в смежные помещения, должны иметь предел огнестойкости 0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
В помещении должно быть окно. Площадь стекла — не менее 0,03 м² на один кубометр объема.
Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания
Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).
Как пристраивать котельные
Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:
Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены.

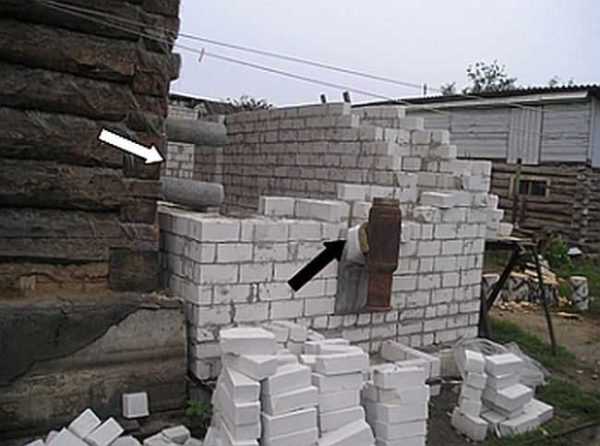

Пристройка должна строится на несвязном фундаменте
Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.
Объединенные кухни
Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей
С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.
Место для установки газового котла
Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).
Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла
При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).
После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.
Нормы установки по СНиПу
На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:
Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.
Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки
Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).
Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.
stroychik.ru
