Монтаж систем внутреннего водоснабжения – СК Компас

СК «Компас» занимается монтажом систем внутренней канализации и водопровода в торговых комплексах, многоквартирных домах, складах и бизнес-центрах Санкт-Петербурга. Чтобы оборудовать частное помещение водоснабжением, а также установить в нем сантехнику, нужно начать с разработки план-схемы. На этой схеме обозначают точки входа и выхода будущих трубопроводов, кроме того, с ее помощью несложно осуществить расчет материалов. Ну и конечно, план-схема необходима, чтобы монтажные работы были произведены грамотно, а трубы разного назначения не пересекались между собой.

При условии, что строение не имеет подключения к центральным коммуникациям, на схеме необходимо указать, где находится источник воды и септик. Причем к расположению септика предъявляются определенные требования, которым должны отвечать системы внутреннего водоснабжения и канализации, кроме того, важно, чтобы к нему беспрепятственно смог подъехать автомобиль ассенизаторов. Ну а специалисты, занимающиеся монтажом септика, обязаны уложить нижние ярусы сооружения в шахматном порядке – иначе вода не будет циркулировать.

Особенности монтажа внутреннего водопровода и канализации

В процессе монтажа внутренних трубопроводов могут использоваться, как стальные или медные, так и пластиковые или металлопластиковые трубы. Наша компания отдает предпочтение, преимущественно, последним двум вариантам, поскольку они являются более доступными, простыми в установке, кроме того, устойчивыми к коррозии. Диаметр труб в каждом случае определяется индивидуально – все зависит от ориентировочного значения расхода воды.

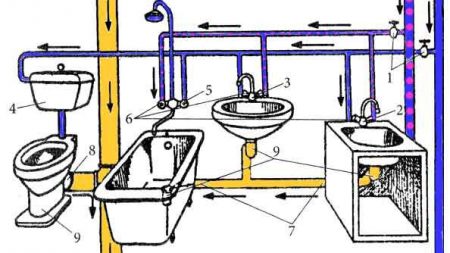

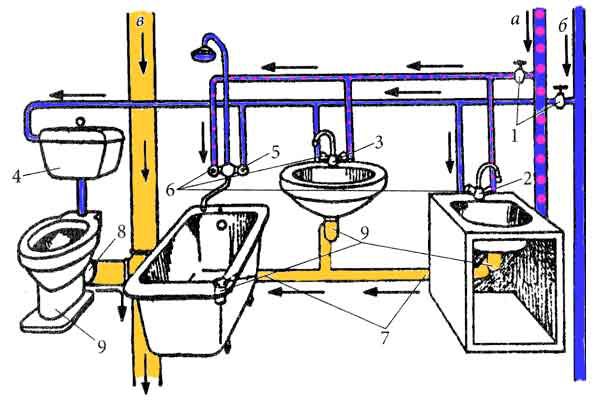

Начинают монтаж внутренней водопроводной сети с организации точки ввода воды в помещении. Затем прокладывают трубы, устанавливают насосное оборудование и фильтры, запорно-регулирующую трубопроводную арматуру, автоматические приборы и сантехнику.

Что касается гидроаккумулятора, то к его монтажу предъявляются определенные требования – данное оборудование должно располагаться в самой высокой точке дома. Причем если бак наполнен, и давление в системе достигает оптимального значения, насосное оборудование автоматически включаться не будет. Если же в баке закончится вода, и давление упадет, насос немедленно обеспечит наполнение гидроаккумулятора. Накопительный бак мы рекомендуем установить в подвале. Каждый такой бак разделен на две части, между которыми находится эластичная мембрана. Причем одна часть бака вмещает в себя воду, а другая – сжатый воздух. И если давление в системе падает, то насос начнет работать автоматически, наполняя бак водой. А сразу после нормализации давления он медленно отключится.

Специальная запорно-регулирующая аппаратура помогает управлять потоком воды внутреннего водопровода в помещении. Она позволяет отключить, как часть системы, так и ее всю в случае необходимости ремонта или проведения профилактических работ. Причем, естественно, первый вариант считается более удобным и рациональным.

Заказ услуг монтажа систем внутреннего водоснабжения

Если Вы обратитесь к нам, в СК «Компас» в Санкт-Петербурге, то сможете рассчитывать на получение услуг самого высокого качества от профессионалов, которые обязательно учтут этот, а также множество других важных моментов.

Мы работаем только с юридическими лицами. Более детальную информацию Вы можете уточнить по телефону: +7 (812) 603-49-82.

skkompas.ru

8.7. Монтаж внутреннего водопровода – Санитарно-технические работы – Галина Владимировна Колб – Ogrik2.ru

  • Научная и техническая литература
    • Бизнес (589)
    • Военно-историческая литература (457)
    • Гуманитарные науки и искусство (258)
    • Иностранные языки (27)
    • Медицина (64)
    • Научно-популярная литература (457)
    • Нормативная документация (22)
    • Техническая литература (21)
    • Точные и естественные науки (44)
    • Учебники (75)
    • Энциклопедии и словари (32)
  • Компьютерная литература
    • Веб-дизайн (1)
    • Программирование (55)
  • Разное
    • Историография (607)
    • Кулинария (217)
    • На досуге (144)
    • Настольные игры и Поделки (5)
    • Нетрадиционная медицина (292)
    • Образование, воспитание и развитие детей (29)
    • Популярная психология (794)
    • Публицистика (442)
    • Религиозная литература (310)
    • Сад, огород, животноводство (148)
    • Спорт и Боевые искусства (63)
    • Строительство и ремонт (81)
    • Эзотерика (243)
  • Художественная литература
    • 1001 обязательная книга (597)
    • Библиотеки (314)
    • Боевики (188)
    • Детективы (1102)
    • Детская, подростковая литература (750)
    • Исторические книги (161)
    • Классика, современная проза и поэзия (1332)
    • Любовный роман (192)
    • Мистика, ужасы (226)
    • Многоавторские сборники (11997)
    • Приключенческая литература (203)
    • Сатира, юмор (121)
    • Собрания книг иностранных авторов (1155)
    • Собрания книг русскоязычных авторов (3742)
    • Фантастика, фэнтези (3816)

ogrik2.ru

Монтаж – внутренний водопровод – Большая Энциклопедия Нефти и Газа, статья, страница 1

Монтаж – внутренний водопровод

Cтраница 1

Монтаж внутреннего водопровода должен выполняться из отдельных укрупненных узлов и деталей, заранее заготовленных на заводах монтажных заготовок или в заготовительных мастерских. Перед началом монтажа бригадир обязан осмотреть привезенную на объект заготовку водопровода, проверить ее качество и комплектность.  [1]

Монтаж внутреннего водопровода начинают с прокладки магистральных линий.  [2]

Монтаж внутренних водопроводов из полиэтиленовых и по-ливинилхлоридных труб должны выполнять специально подготовленные рабочие. Так же, как и при монтаже водопроводов из стальных труб, на объекте необходимо выполнять лишь сборку трубопроводов из заготовленных на заводе или в ЦЗМ узлов с минимальным количеством монтажных соединений.  [3]

Для монтажа внутренних водопроводов применяют стальные, чугунные, асбестоцементные и пластмассовые трубы. При выборе материала труб необходимо, чтобы они могли пропустить заданный расчетный расход, не влияли на качество воды, были достаточно долговечными, имели незначительную массу и стоимость, были простыми в монтаже, стойкими по отношению к коррозии.  [4]

При монтаже внутренних водопроводов с использованием сборных шахт-блоков, изготовляемых на заводах и доставляемых к месту монтажа с заранее вмонтированными в них трубопроводами, монтаж сводится к установке этих блоков и стыкованию вертикальных трубопроводов.  [6]

К началу монтажа внутреннего водопровода на объект должны быть завезены заготовки со средствами крепления трубопроводов, вспомогательные материалы, а также необходимые инструменты и приспособления.  [7]

Такая паста применяется при монтаже внутренних водопроводов холодной воды при рабочем давлении в них до 4 апги и газопроводов, рассчитанных на давление до 200 мм водяного столба.  [8]

Стальные водогазопроводные трубы предназначены для монтажа внутренних водопроводов, газопроводов, систем отопления и других трубопроводов. Ранее эти трубы часто называли газовыми трубами, так как впервые они широко начали применяться для монтажа газовых сетей в зданиях. Согласно ГОСТу изготовляют трубы: обыкновенные, усиленные и облегченные.  [9]

На рис. 15.7 изображены фасонные части, которые используют для монтажа внутреннего водопровода при строительстве зданий поточно-скоростным методом. Эти части позволяют упростить монтаж и сократить время на его выполнение.  [11]

Кроме общей строительной готовности здания, описанной в § 45, до начала монтажа внутреннего водопровода должны быть подготовлены помещения санита рных узлов, что особенно важно при строительстве жилых и общественных зданий, в которых стояки прокладывают, как правило, в санитарных узлах. При открытой прокладке трубопроводов в санитарных узлах должна быть выполнена штукатурка ( или затирка) стен и потолков. При прокладке стояков в шахтах ( в санитарных узлах, на лестничных клетках в общественных зданиях) должны быть выполнены шахты с отверстиями в перекрытиях для прохода стояков.  [12]

Кроме общей строительной готовности здания, описанной в § 45, до начала монтажа внутреннего водопровода должны быть подготовлены помещения санитарных узлов, что особенно важно при строительстве жилых и общественных зданий, в которых стояки прокладывают, как правило, в санитарных узлах. При открытой прокладке трубопроводов в санитарных узлах должна быть выполнена штукатурка ( или затирка) стен и потолков. При прокладке стояков в шахтах ( в санитарных узлах, на лестничных клетках в общественных зданиях) должны быть выполнены шахты с отверстиями в перекрытиях для прохода стояков.  [13]

Уже в ходе сооружения уличной водопроводной сети предусматривается размещение домовых вводов и осуществляется врезка тройников, на которые ставятся заглушки, и в таком виде они консервируются вплоть до начала монтажа внутреннего водопровода.  [14]

Страницы:      1    2

www.ngpedia.ru

Надежный монтаж внутреннего холодного водопровода и сетей холодного водоснабжения

В любом жилом, или производственном, или административно-бытовом здании с постоянным или периодическим пребыванием людей необходима система холодного водоснабжения. Водопровод является одной из самых первых инженерных систем для дома, которые стал использовать человек, вода необходима всем и всегда, именно поэтому ему уделяется особенное внимание. Системы подачи холодной воды желательно прокладывать вместе с горячей водой и системой канализации, ведь все эти системы идут к одним и тем же сантехническим приборам. В связи с этим заказывать проектные и монтажные работы лучше у одной фирмы, так как это поможет избежать массы проблем для заказчика, ведь не придется согласовывать  разводку систем.

Виды и особенности монтажа труб водоснабжения

Основными видами труб, которые используются для внутреннего водопровода, являются полипропиленовые, поливинилхлоридные, стеклопластиковые, металлопластиковые, стальные оцинкованные электросварные, допускается использование медных и латунных трубопроводов и фасонных частей. Для подключения сантехприборов используются гибкие шланги резиновые или из нержавейки.  Прокладка пластиковых трубопроводов должна проводиться скрыто, в конструкции стен, шахтах, каналах, под плинтусами, открытая прокладка допускается в подводках к санитарно-техническим приборам, либо в местах, где полностью исключается возможность механического повреждения трубопровода.

Металлопластиковые трубопроводы напротив, запрещается прокладывать скрыто, так как срок их эксплуатации ограничен, они не рассчитаны на установку в системах центрального водопровода, так как не могут выдержать сетевого давления. Еще одним недостатком, вынесенным из практики, является их ненадежность, при самом хорошем монтаже через какое-то время стыки начинают подтекать, и если замуровать такие трубы в стены, то при их протечке придется портить внутреннюю отделку помещения. Наша проектная фирма по водоснабжению и водоотведению использует в монтажных работах в основном с пластиковые трубопроводы во внутренних сетях.

Монтаж внутренней системы холодного и горячего водоснабжения зданий

В шахтах и штробах холодная труба всегда прокладывается ниже горячей, это делается по двум причинам, во-первых, чтоб горячая вода не нагревала холодную, во-вторых, чтоб конденсат с холодной трубы не капал на горячую. Холодную и горячую трубы изолируют тепловой изоляцией, холодную во избежание выпадения конденсата, горячую для предотвращения дополнительных теплопотерь. Изоляция изготавливается в виде трубчатых оболочек, на основе вспененных полиэтилена или каучука, полиэтилен имеет более высокую теплопроводность, поэтому толщина изоляция должна быть больше, но стоит он дешевле, каучук – наоборот имеет более низкие показатели теплопроводности, но при этом стоит он дороже. Мы можем спроектировать и выполнить монтаж системы водоснабжения бассейна, производственного или жилого здания с учетом всех требований строительных норм и пожеланий заказчика. Расстояние между холодным и горячим трубопроводом должно быть не меньше 25мм, с учетом толщины изоляции.

Монтаж сетей наружного водоснабжения зданий

Для доставки воды от скважины или другого водозаборного источника предусмотрен целый комплекс различных сооружений, который не ограничивается только прокладкой наружной магистрали, сюда еще входят повысительные насосные станции, станции автоматической очистки и водоподготовки, а также колодцы для осмотра, регулирования, отключения и обслуживания сети. Наружные сети очень большая и разветвленная инженерная сеть в масштабах всего города, поэтому требования к проектированию и монтажу очень серьезные, ведь результатом ошибки могут стать целые районы города.

Монтаж сетей внутреннего водопровода частного дома или коттеджа

Многие владельцы коттеджей для водопровода используют собственные скважины, в одних случаях другого источника воды нет, в других не устраивает качество воды и напор в системе. В частных домах система наружного водоснабжения намного проще, чем центральная, состоит, по сути, из автоматической насосной станции и трубопровода непосредственно к дому. Разводка внутри дома также проще, монтаж труб внутренней канализации и водопровода можно начинать с общей строительной готовности дома, не дожидаясь, начала внутренней отделки. Главное изначально знать толщину отделки, чтоб вывести водоразборные розетки вровень с внутренней отделкой, после чего закрываются специальными заглушками , чтоб в систему трубопроводов не попала грязь или другие посторонние предметы. Затем проводятся испытания системы на герметизацию, в систему, при помощи специального компрессора накачивают воздух, в полтора раза превышающий рабочее давление, после чего к системе подключается манометр, и ее оставляют на несколько дней под давлением. По показания манометра становится понятно, есть в системе утечки или нет.  Сантехнические приборы устанавливаются уже после окончания отделочных работ, после чего подключаются при помощи гибких шлангов.

Цены на монтаж внутреннего водопровода

На ценообразование влияет множество факторов, начиная от того реконструкция это или новое строительство, необходим ли демонтаж старой системы или нет. Еще одни важным фактором является выбор труб, ведь стальные трубы требуют электросварочных работ, которые дольше и тяжелее чем монтаж пластикового трубопровода, который и подрезается легче и спаивается проще. Монтаж медных трубопроводов стоит еще дороже, так как требуются и дорогие флюсы и газосварка, требования к месту проведения которой выше чем даже для электросварки, поэтому цена на монтаж определяется индивидуально для каждой системы и объекта.

ovk-group.com

нормы и правила для санитарных систем

СНиП (строительные нормы и правила) для внутреннего водопровода и канализации зданий — это документ, содержащий все необходимые правила монтажа и эксплуатации водопроводных систем в жилых объектах и на производственных предприятиях. Он также указывает, какими техническими характеристиками должны обладать комплектующие для монтажа подобных сетей.

Проектирование и монтаж канализационных и водопроводных систем должно осуществляться согласно строительным нормам и правилам

Основные положения

Согласно пункту 1.1 по СНиП — этим правилам подчиняются все виды водопроводных и канализационных сетей.

Внутренний водопровод — это конструкция из труб и устройств, которая производит и регулирует подачу воды по трубам к сантехническим приборам. Обеспечивает непрерывную поставку воды в одно или несколько зданий и обладает общим устройством водоизмерения.

Наружный водопровод — проходит (в отличие от внутреннего) снаружи зданий.

Внутренняя канализация — совокупность труб и специализированных приспособлений, которые производят транспортировку сточных и дождевых вод от сантехнических приборов в наружную сеть.

По СНиП, водопроводы и канализации должны присутствовать в зданиях любых типов: жилых с разным количеством этажности, производственных цехах, общественных объектах различного назначения (если эти здания находятся в пределах обслуживания канализационных систем).  Районы, которые располагаются вне зон обслуживания, могут быть оборудованы люфт-клозетами и выгребными ямами. На этот счёт есть свои ограничения, с которым можно ознакомиться в пункте 1.6  СП (свода правил) «внутренний водопровод и канализация».

Помимо этого, трубы, а также специальное оборудование и материалы, которые применяются при строительстве и ремонте водопроводов и канализационных конструкций, должны соответствовать всем нормам и госстандартам.

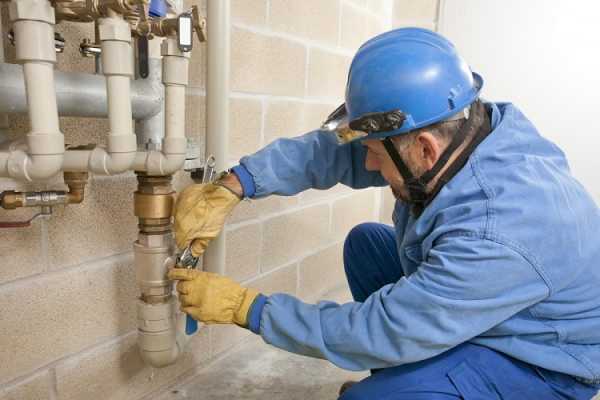

Внутренний водопровод — это система, расположенная в помещении, к ней присоединяются устройства-потребители

Показатели и характеристики транспортируемой воды

Качество воды является очень важным параметром, ведь от него зависит, в первую очередь, здоровье людей. Поэтому этим пунктом не стоит пренебрегать ни в коем случае. Свойства воды  должны соответствовать необходимым параметрам по ГОСТ 2874–82*. Вода, используемая на производстве с технической целью, «подчиняется» специальным технологическим требованиям, отличным от бытовых запросов, но и их не стоит игнорировать.

Показатели температуры горячей воды, подающейся для различных целей в жилые дома, должны быть не ниже 60 °С в водопроводах, которые присоединены к открытому комплексу теплоснабжения. Для водопроводов с закрытыми конструкциями эта норма составляет не ниже 50°С, а также не выше 75 °С в обоих вышесказанных случаях.

В зданиях, которые оборудованы как детские учреждения дошкольного типа, температура горячей воды для санитарно-гигиенических нужд не должна быть выше уровня 37 °C.

Важно! Расчёты в системах водопоставок и канализационных сетях отвода должны осуществляется с учётом количества пользователей, чтобы удовлетворять нужды каждого потребителя.

Холодные водопроводы

По пункту 4.1 СНиП, конструкции внутреннего водопровода, расположенные в жилых домах, на предприятиях (сюда относятся и противопожарные системы), обязаны состоять из:

  • входящих в здание частей;
  • специальных водоизмерительных узлов;
  • разводящей системы в зависимости от типа здания;
  • стояков;
  • арматуры разных типов и т. д.

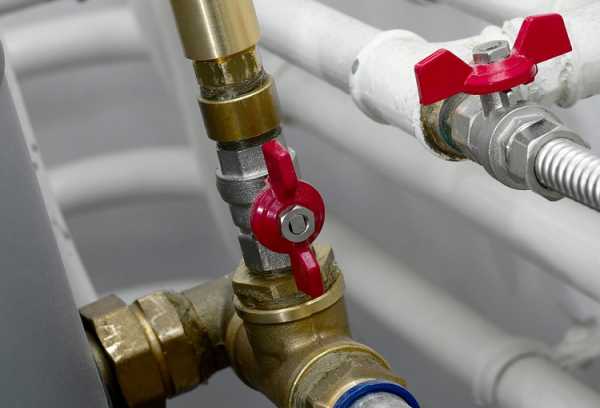

И внутренний, и наружный водопровод оснащают запорной арматурой — кранами и вентилями

Помимо этого, по СНиП наружные водопроводы должны прокладываться вне помещений и соответствовать необходимым нормам и техническим характеристикам. Для защиты такие трубопроводы должны оснащаться изоляцией. В некоторых случаях в систему внутреннего трубопровода необходимо включать насосные приспособления и запасные ёмкости.

Выбор водопровода и его комплектующих является важным пунктом и производится строго по техническим и санитарным нормам.

Пункт 4.4 включает в себя положение, по которому функциональные части трубопроводной системы должны соответствовать всем нормам и техническим характеристикам, а также обязаны быть устойчивыми к коррозийным воздействиям и отложению солевых масс, чтобы аппаратура и комплектующие трубопровода не выходили из строя через короткие сроки эксплуатации. Помимо этого, трубопроводы подлежат проверкам, профилактическим осмотрам и необходимым ремонтным мероприятиям в зависимости от состояния.

Противопожарный водопровод рекомендуется, как правило, объединять с питьевыми или производственными системами, если тип здания позволяет это сделать.

Важно! Объединение хозяйственных, жилых водопроводов с производственными категорически запрещается.

Очень важно при проектировании трубопроводов холодного типа учесть показатели шума. Особенно это относится к жилым объектам.

Горячие водопроводы

Жилые постройки в обязательном порядке должны иметь центральные системы водоснабжения. Объёмы поставляемой в них воды должны соответствовать всем необходимым условиям. Запрещено соединять системы горячего водоснабжения, транспортирующие питьевую воду с трубопроводными системами, которые подают воду для заводских и прочих производственных целей.

В жилых комплексах (по пункту 5.7), высота которых превышает 4 этажа, нужно соединять группы стояков в узлы, подключая их к сборному трубопроводу. В секционные узлы кооперируют от 3 до 7 стояков.

Обратите внимание! На предприятиях разрешается предусматривать подачу горячей воды на технические и хозяйственно-питьевые нужды одновременно, если это не противоречит техническим условиям.

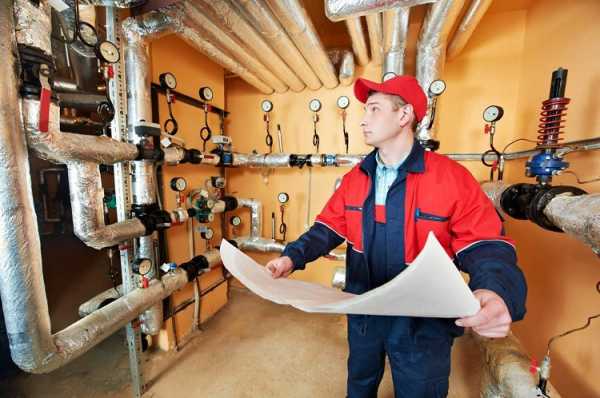

СП оговаривает необходимость теплоизолирования некоторых типов трубопроводов ГВС

В зданиях с высотой постройки менее 4 этажей подключение водоразборных приборов к стоякам и трубопроводам запрещается (пункт 5.9). В сёлах и посёлках установка водопроводов должна проводиться с учётом особенностей региона и экономических возможностей, а также технических порядков.

Внутренние водопроводы, транспортирующие горячую воду

Водопроводные магистрали, по которым осуществляется транспортировка горячей воды или, в некоторых случаях, пара, должны устанавливаться с соблюдением всех технических норм.

Следуя пункту 9.15, приборы, которые выводят воздух, нужно устанавливать в верхних частях водопроводов горячего типа. А также выпуск воздуха может осуществляться водоразборными устройствами. В нижних частях систем устанавливаются, как правило, спускные приспособления. Если в нижней части трубопровода устанавливается водоразборное устройство, то спускная аппаратура не требуется. Термоизоляция таких труб проводится для различных типов магистралей. Стояки также следует размещать с учётом изоляции. Её слой не должен быть меньше 10 мм.

Сети внутренних (холодных) водопроводов

Встречаются тупики и кольцевые водопроводные системы. В тупиковых разрешено на время прекращать поставку воды. Количество пожарных установок в таких водопроводных конструкциях, соответственно с необходимыми параметрами, должно быть количеством до 12 (пункт 9.1).

Кольцевые системы обязательно должны иметь два соединения с наружной сетью, если наблюдается хотя бы один из пунктов: постройки с количеством пожарных систем выше 12, жилые конструкции с количеством квартир больше, чем четыреста, большие клубы со сценой, кинотеатры с числом посадочных мест, превышающих триста, бани, рассчитанные на двести и более посетителей.

Если вводы, соединяющие водопровод с наружной кольцевой системой, присоединяются к разным частям водопровода, то их необходимо оснастить всем необходимым оборудованием (задвижками, вентилями). Вводы обязаны иметь выход на разные участки. Состыковка с одним и тем же участком является нарушением норм.

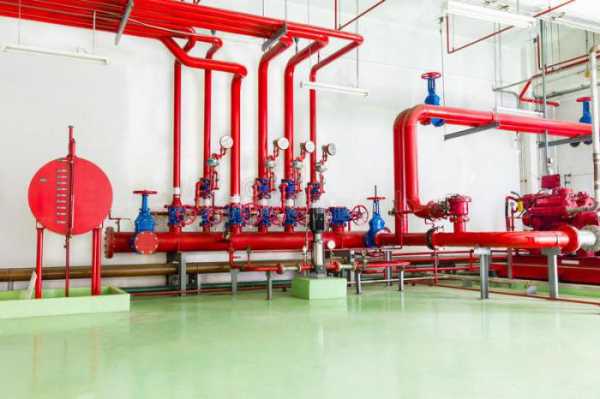

Для обеспечения нормального напора воды и бесперебойной ее подачи система водоснабжения может оснащаться насосами

Если для увеличения давления и напора воды в трубопроводе нужна установка насоса, то производить её необходимо с учётом всех требуемых технических правил. Вводы трубопроводной системы соединяются перед насосом с монтажом специальной задвижки. Обратные клапаны, являются приспособлениями, которые регулируют поток транспортируемой по трубам воды.

Примечание! Если трубопроводная конструкция не оснащена измерительными приспособлениями, то в таких случаях монтаж клапанов не является необходимостью.

По пункту 9.5 промежутки между питьевой и канализационной магистралью должны соответствовать всем техническим параметрам. По правилам эти расстояния не могут быть меньше 1,5 м. Отступ между трубопроводом и остальными поверхностями в помещениях не может быть менее, чем 0,2 м.

Установка водопроводных магистралей, как правило, проводится в подвалах или на технических этажах. Если в здании не предусмотрен цоколь или чердак, монтаж осуществляется под полом первого этажа, или же под потолком верхнего этажа постройки. Стояки прокладываются в шахтах. В зданиях, которые имеют повышенные требования к строительным нормам, может применяться скрытая установка водопроводов. Стальные трубопроводы, которые соединяются с применением резьбы, запрещается использовать при скрытой установке. Отделку стен после монтажа трубопроводов выполняют с помощью штукатурки.

Коллекторная система — в ней все необходимые запорные приспособления располагаются на входе в квартиру. Особенностью такой системы является то, что ответвления труб на разные нужды идёт от единой системы, расположенной в одном месте. Разрешается применять такую схему в жилых помещениях.

По пункту 9.9 СНиП монтаж внутренних сетей водопроводов и канализаций, которые подпадают под описание предприятий, должен проходить по всем необходимым критериям норм. Система должна быть установлена открыто. Трубы, которые подают техническую воду к устройствам, разрешается прокладывать под полом.

Согласно правилам, труба, подающая горячу воду, должна располагаться выше «холодной» ветки

Нельзя располагать холодные и горячие трубопроводы близко друг к другу без термоизоляции. Трубы, переносящие холодную воду, подлежат установке ниже труб с горячей водой. Также при монтаже труб должен учитываться угол наклона и конденсация влаги на их поверхностях.

Если температура в помещении, где расположен трубопровод, ниже необходимого показателя в 2 °С, то следует это учесть. Находясь в помещении с такой температурой, трубы могут замёрзнуть, поэтому необходимо оснастить их специальной изоляцией, которая предотвратит переохлаждение.

Обратите внимание! Газо- или водонаправляющая конструкция, расположенная снаружи здания, называется (в соответствии с СП) наружным трубопроводом и разделяется на три категории по своей надёжности.

Противопожарные водопроводы

Все расчёты по устройству противопожарного водопровода и необходимым критериям расхода воды указываются в таблицах СНиП для внутренних водопроводов и канализационных систем (см пункт 6). Системы пожаротушения в различных типах зданий монтируются с соблюдением всех необходимых порядков и техники безопасности.

Показатель минимальной траты воды в жилых постройках обычно равен 1,5 л/с с учётом трат на систему пожаротушения. На производствах расход воды на случай пожара должен быть увеличен с учётом объёма постройки и её площади (пункт 6.3).

Трубопроводы и специальная арматура

Для всех типов трубопроводов, кроме раздельной противопожарной системы, применяются трубы и фурнитура к ним из различных видов пластика. Внутренние трубопроводы могут быть изготовлены из бронзы, латуни, меди, а также стали с антикоррозийным слоем. Для производств с ориентированием в область сельского хозяйства можно применять асбестоцементный тип. Монтаж деталей из пластика желательно производить скрытым способом. К сантехнике разрешается подводить трубы открыто. Для трубопроводов, которые эксплуатируют в хозяйственных целях, монтируют трубные изделия из одобренных министерством материалов с учётом всех необходимых норм.

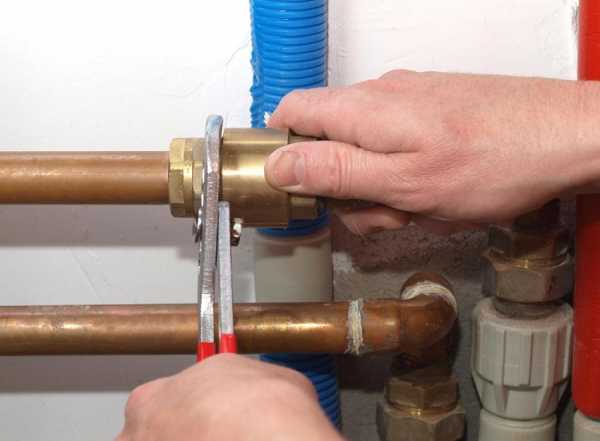

Внутреннюю систему водопровода можно монтировать из медных труб

Требования к трубам и их комплектующим:

В соответствии с СНиП, водопроводы, изготовленные из материалов, которые подвержены возгоранию, стоит защитить от непредвиденных пожаров (пункт 10.2).

Арматуру различных типов для питьевых водопроводных магистралей необходимо устанавливать, учитывая все необходимые правила и технику безопасности. Показатель давления, при котором она действует, должен быть не выше 0,6 МПа. Детали, которые входят в состав противопожарных систем, может иметь разные показатели давления. Это зависит от технологических требований для конкретного случая.

Водоразборная арматура выполняет регулирующую роль в трубопроводах разных типов. Она «следит» за тем, чтобы поток воды поступал по трубе в нужном направлении.

Запорная арматура должна находиться на каждом вводе, а также:

  • на кольцевой разводящей сети хозяйственных и технических водопроводных магистралей,
  • на пожарных стояках с числом кранов 5 и более, на разветвлениях, поставляющих воду в 5 и более точек,
  • на подводках к сливным бачкам, на разветвлениях в каждую квартиру,
  • перед приборами специализированного назначения.

Регуляторы расхода воды устанавливаются на арматуру, выполняющую водоразборную функцию. Расход воды не должен быть выше, чем указано в инструкциях.

Важно! Допустимые колебания расхода воды в конструкциях водоснабжения ± 10% при давлении 0.1 Мпа.

Также для водопроводных систем предусмотрены регуляторы давления.

К арматуре, помимо этого, относятся:

  • смесители;
  • уплотнительные прокладки;
  • диафрагмы дросселирующие;
  • различные регуляторы.

Все эти типы устройств устанавливаются согласно техническим нормам.

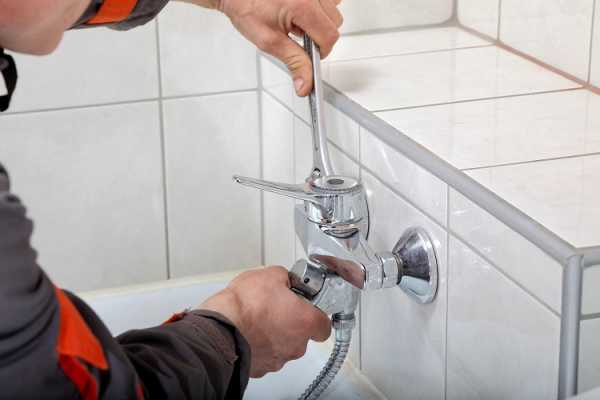

Квартирный водопровод обязательно включает такой тип арматуры, как смеситель

Измерительные приборы

Для всех типов водопроводов требуется установка измерительных приборов для расчётов затрат воды и прочих показателей. К измерительным приспособлениям относят счётчики. Они должны обладать всеми техническими характеристиками согласно нормам. Счётчики, как правило, устанавливаются на каждый ввод независимо от типа водопроводной системы. Оснащение счётными устройствами квартир, зданий, магазинов и прочих комплексов является необходимой процедурой.

Противопожарные системы раздельных типов не требуют установки измерительных приборов.

Насосные конструкции

Согласно пункту 12.1 по СП внутреннего водопровода — если напор воды в трубах слабее, чем нужно, системы водопоставки оснащают насосными установками. Тип такого оборудования выбирают, руководствуясь техническими и экономическими соображениями для каждого случая. Насосные конструкции в жилых зданиях размещают в котельных или бойлерных помещениях. Оборудование насосного типа для предприятий размещается, как правило, прямо в цехах и отграничивается от остальной площади защитными ограждениями.

Пункт 12.21 повествует, что насосные конструкции, которые применяют в системах противопожарного оборудования, проектируются с возможностью ручного управления или дистанционного. Трубы для насосных станций должны быть стальными и соединяться с помощью сварки и фланцевых деталей.

Запасные ёмкости

Количества воды в запасных и регулирующих ёмкостях (это водонапорные вышки, различные резервуары), должно хватать на управление процессом водоснабжения. В пожарных системах также должны быть необходимые ёмкости с запасом воды. Такие резервуары оснащают специальными приспособлениями, чтобы невозможно было истратить запас в других целях. Вид ёмкости определяется для каждого вида здания по установленным нормам технического регламента.

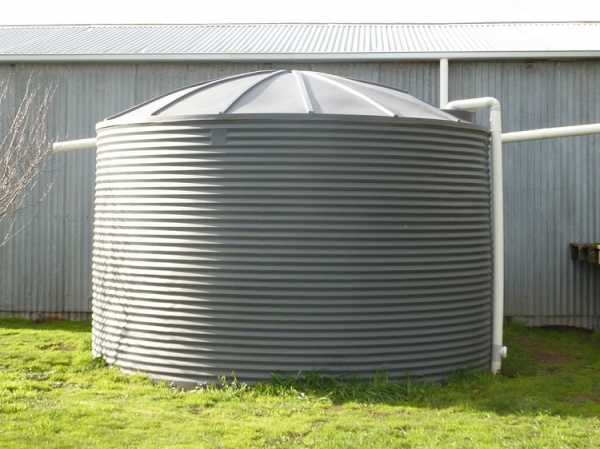

Емкости для запаса воды необходимы, чтобы обеспечивать объект в экстренной ситуации

Важно! Трубопроводы должны быть легкодоступны для осмотра и ремонта в случае поломки. Для этого их следует монтировать выше уровня пола или подвального этажа. Прокладка водопроводных магистралей ниже уровня фундамента категорически запрещена.

При прокладке трубопроводов в зонах с повышенным риском возникновения землетрясения или перемещения грунтов почвы следует устанавливать специальные аварийные ёмкости на случай пожара. В случае, если трубопровод проходит в замёрзшем грунте, следует применить все методы необходимой защиты труб, предотвращающие их растрескивание и деформацию. Однако подземную прокладку трубопровода в таких условиях следует выполнять лишь в случае, если надземная установка трубопровода невозможна.

Канализация и требования к этой системе

Внутренние канализационные системы принято делить на:

  1. Бытовую. Эта система канализации осуществляет отвод сточных вод от различных сантехнических приборов, которые располагаются в предназначенных для проживания постройках.
  2. Производственную. Для вывода вод на предприятиях разнообразной направленности.
  3. Объединённую. Представляет собой совокупность двух вышеупомянутых систем.
  4. Внутренние водостоки. Нужны для отвода жидких атмосферных осадков с крыш построек.

На производствах имеется возможность осуществлять объединение сразу нескольких типов канализации. Приспособления для гигиенических целей, а также для приёма отходов, которые были получены в процессе производства, должны быть оснащены гидравлическими затворами. Это обязательное мероприятие. Оснащение канализационных конструкций всеми специальными приборами должно соответствовать нормам и порядкам и выполнятся с соблюдением техники безопасности.

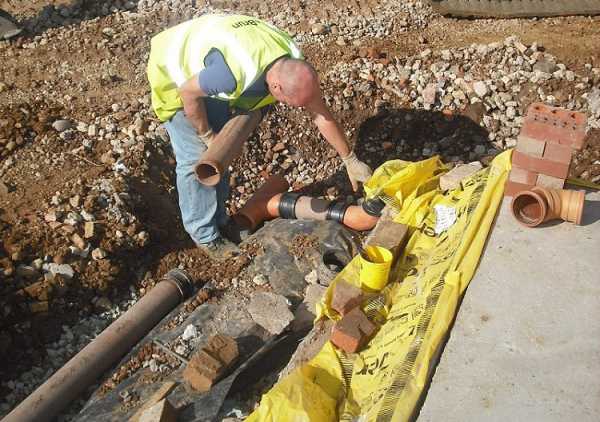

Канализационные системы также обустраиваются в соответствии с санитарными нормами

Внутренняя канализация

По СНиП — трубопроводы, которые выполняют функцию транспортировки сточных вод от сантехнических приборов должны быть закрытого типа.

Примечание! Исключение возможно для сточных вод, которые не выделяют токсичных веществ и не имеют неприятного запаха. При определённой технологической необходимости на предприятиях различного типа разрешено применение открытых трубопроводных конструкций, которые оснащены гидравлическими затворами (если это соответствует существующим нормам).

Как правило, составляющие канализационных магистралей монтируются прямолинейно. Для того, чтобы изменять форму общей конструкции канализационных систем, применяют специальные соединительные устройства. Участок отводного трубопровода, расположенного в горизонтальном направлении, не подлежит смене уклона.

Для того, чтобы прикрепить отводящие детали к расположенному в подвале или другом помещении технического типа стояку, используют крестовины и тройники (содержащие четыре и три ответвления соответственно). Прикрепление отводной трубы от ванны к стояку должно осуществляться с помощью косых крестовин. В горизонтальной плоскости не разрешается применять крестовины прямого типа.

Для канализационных конструкций предусматриваются трубы, обладающие определёнными техническими характеристиками: прочность, сопротивляемость к коррозийным воздействиям, а также экономической рентабельностью. По всем этим показателям выбирают такие типы труб:

  • для конструкций с самотечным отводом жидкости применяют трубы из чугуна, асбестоцементного материала, бетона, железа;
  • для напорных конструкций подходят трубы: напорные из чугуна, железобетонные, пластмассовые, асбестоцементные.

Детали, с помощью которых происходит объединение отдельных составляющих трубопроводов между собой, необходимо применять соблюдая технические нормы, действующие в данный момент.

Напорная канализация внутреннего типа может быть смонтирована из пластиковых труб

Типы монтажа внутренних канализационных систем

  • открытый. При таком типе канализационная магистраль проходит: под полом, в подвалах и других помещениях технической направленности;
  • скрытый. Этот тип подразумевает монтаж специальных перекрытий, которые скрывают трубы. К таким перекрытиям относятся: панели, борозды стен (штробы), колонны и т. д.

При необходимом расчёте рабочих нагрузок на трубы, допускается прокладка изделий из пластмассы под полом здания.

Дополнительная информация

Материал изготовления труб, которые будут задействованы в нестандартных климатических условиях, следует всячески защищать изоляционными приспособлениями. Категорически запрещена прокладка в одном канале, (как сказано в СП), водопровода, пересекающегося с другими канализационными конструкциями (исключение составляет магистраль, по которой осуществляется транспортировка нетоксичных веществ). В условиях с предельно низкой температурой следует обезопасить канализационные трубы и снабдить их термоизоляционным материалом.

В местах, где вертикальное положение канализационной трубы переходит в горизонтальное, следует установить упоры для прочности конструкции.

Если возникла необходимость повысить температуру в канализационной магистрали, это можно осуществить, уменьшив количество транспортируемой по ней жидкости.

Санитарные нормы и правила содержат важную информацию, которой необходимо руководствоваться при проектировании зданий. Ни одно сооружение не может быть введено в эксплуатацию, если данные нормы и правила не соблюдены.

trubamaster.ru

Iff>* #ІіГ МОНТАЖ ВНУТРЕННЕГО ВОДОПРОВОДА Монтаж Квартальных сетей и вводов

СЛЕСАРЬ-САНТЕХНИК

Мон таж аодонронода происходит и соответствии с про, сктом производства работ, графиком оыпалнення работ ка

Объекте 11 ВЫПОЛНЯеТСЯ ОЛЯоЫреМсННО С Другими C5IHHT3p-

На-техническимй системами. В зимнее время монтаж во­допровода обычно начинают после пуска системы отоплр – мил.

Монтаж ведут в такой последовьпельносги. Проклады­вают вводы, квартальные сети, после чего ИХ испытыва – ют н производят врезку в наружные водопроводные се ти. Затем монтируют водопроводную сеть здания и оборудо­вание {водомерные узлы, насгсы, баки). После окончания монтажа промываю! трубопроводы, проверяют работу водопровода.

При отсутствии отопления помещения утепляют, очи­щают от снега, мусора, Соединение оводов с наружными сетями, испытание и пуск: водопровода производят толь­ко после пуска системы отопления и прогрева помещении.. Полиэтиленовые трубы монтируют при температуре не ниже —10’С. При монтаже пластмассовых труб а опшли – васмом помещении их выдерживают в помещения в тече­ние 2—3 ч.

Квартальные сети холодного водопровода и вводы про­кладывают в земле на глубине 0,5 м ниже глубины промер­зания. Чтобы уменьшить строительную стоимость, подо – провод прокладывают в одной траншее с тепловыми сетями, используя подвалы н технические подлопьл зда­

Ний для транзитной прокладки трубопроводов. В больших микрорайонах со значительным количеством коммуника­ций для этого используют проходные или Непроходные каналы.

Сети водопровода следует прокладывать на расстоянии (по горизонтали) не менее 1,5 м от канализационных труб диаметром до 200 мм и 3 м — для труб большего диамет­ра. При пересечении водопроводных и канализационных трубопроводов расстояние в свету должно быть не менее 0,4 м, при пересечении с другими трубопроводами — не менее 0,2 м.

Сети прокладывают в такой последовательности: раз­мечают трассу и отрывают траншею, далее укладывают трубы, устанавливают фасонные части и арматуру (на предварительно забетонированное днище колодцев), за­тем заделывают или сваривают стыки, устанавливают упо­ры, промывают и испытывают трубопровод, сооружают колодцы, засыпают трубопровод.

Разбивку трассы начинают с переноса на местность характерных точек — центров колодцев, углов поворота, мест пересечения с существующими коммуникациями и сооружениями, которые привязывают к существующим зданиям, сооружениям. Эти точки фиксируют колышка­ми, между которыми натягивают шнур, обозначающий ось трубопровода.

Ширину дна траншеи принимают на 0,5—0,6 м больше диаметра трубы. Траншею отрываюг на глубину не более проектной. В местах расположения стыков трубопроводов откапывают приямки для удобства заделки раструбных со­единений или сварки. Стенки траншеи должны иметь ес­тественные откосы или инвентарные крепления. Трубы аккуратно укладывают п траншею: сбрасывать или скаты­вать их по откосу траншеи запрещается.

Раструбные трубы укладывают, начиная с наиболее низкой отметки, раструбами против уклона. На каждом повороте предусматривают упор, воспринимающий силу давления воды, а также предотвращающий сдвиг трубо­

Провода под воздействием давления и нарушение герме­тичности стыкового соединения.

Стальные трубы сваривают и покрывают усиленной антикоррозионной изоляцией. Трубопроводы горячего водопровода покрывают теплоизоляцией.

При прокладке труб в каналах, связывающих техничес­кие подполья и подвалы нескольких жилых домов, трубы монтируют на опорах. После испытания трубопроводов каналы и коллекторы закрывают плитой перекрытия и засыпают землей. В проходных каналах, коллекторах тру­бы подают через монтажные проемы в перекрытии или че­рез технические подполья. Водопровод, как правило, раз­мещают под всеми коммуникациями внизу коллектора.

Трубопроводы ввода прокладывают в земле так же, как квартальные сети. Расстояние между вводом и выпуском канализации должно быть таким же, как для трубопрово­дов квартальной сети. Уклон »вода предусматриваемся ы сторону наружной сети. В месте присоединении вво. чэ ». наружной сети в колодце устанавливают задвижку. Ввод цодключают к тройнику или крестовине наружной сети.

Ввод водопровода, проходящий через стену подвала, прокладывают с зазором не менее 200 мм от строительных конструкций (стены) здания. В суХих 1рунтах этот зазор заполняют смоляной прядью и мятой глиной и с обеих сторон стены закрывают цементной стяжкой. В мокрых грунтах применяют водо – и газонепроницаемые сальни­ки. Засгенои здании устанавливают задвижку, за которой монтируется водомерный узел.

При устройстве двух И’ более вводов в здание их объе­диняют и между ними устанавливают задвижку. Обратный клапан на вводе монтируют при наличии в здании водо­напорных баков или нескольких объединенных трубопро­водами вводов.

Врезку трубопровода в действующий водопровод произ­водят с помощью специального приспособления. Сначала приваривают переходный патрубок к трубопроводу наруж­ной сета. На патрубок устанавливают приспособление для врезки и закрепляют его болтами к фланцу патрубка. При вращении маховика вал получает поступательное движе­ние, в результате чего сверло, а-затем фреза, закрепленные на валу, просверливают отверстие в трубопроводе. Вода заполняет внутренние гіолости патрубка и приспособле­ния. Сверло и фреза выводятся из отверстия путем подъе­ма маховика со штоком, и отверстие в переходном патруб­ке закрывается клапаном, ВОТорый поднимают. Давление воды плотно прижимает клапан к отверстию в переходном патрубке. После этого приспособление снимают и клапан притягивают винтом к заглушке.

При днам&трв пьода менее |/3 дкяистра грубы наруж­ной сети стп< присоединение можно производи с почп – щью муфт-седелок.

<

Современная бытовая техника – предмет первой необходимости в любой квартире, а стиральные машины являются своего рода «рабочими лошадками», которые порой вынуждены работать при высоких нагрузках. Поэтому выход стиралки из строя …

В тепловых пунктах устанавливают водонагреватели отопления и горячего водоснабжения, хозяйственные, пожарные, циркуляционные, подпиточные насосы, баки – аккумуляторы (емкостные водонагреватели), грязевики, фильтры. Для обеспечения бесперебойной работы обору­дования в условиях большой неравномерности …

Повреждения металлических санитарных приборов (чугунных И стальных Мо*кг 1вдн) бывают в виде сколов, трещин защитного эмалсиото покрытия. Эмалевое покры­тие приборов следует восстановить как можно быстрее, особенно стальных, так как они …

msd.com.ua

Водопровод противопожарный. Монтаж систем внутреннего противопожарного водопровода

Когда требуется установить внутренний противопожарный водопровод и как правильно выполнить его монтаж? Что нужно знать, чтобы сделать все правильно? На эти вопросы ответит статья.

Когда требуется ВПВ в здании

Перечень требований к СП внутреннему противопожарному водопроводу указывается в ряде нормативных документов ВП 10.13.130 2009.

Обязательна установка трубопровода:

  • В жилых и общественных зданиях.
  • В административных и бытовых сооружениях.
  • На промышленных предприятиях.
  • В производственных складских помещениях.

При определении расхода требуется знание этажности и объёма сооружения. В жилых помещениях учитывается длина коридора.

В промышленных сооружениях и на складах учитывается уровень огнестойкости здания, степень пожарной безопасности и объём конкретно взятого помещения.

В производственных зданиях и на складах, если высота составляет больше 50 м, а показатели указаны с объёмом до 50 тыс. м3 , рекомендовано использование четырёхструйных насосов с напором по 5 л/сек. Если объём помещения выше, рекомендовано использование восьмиструйных моделей.

Чтобы определить число расходуемой воды для пожаротушения, надо учесть показатели высоты компактной струи и диаметр спрыска. При свободном давлении пожарного крана необходимо достичь компактной струи, высота которой позволит потушить пожар в самой высокой точке здания.

Характеристика противопожарного водопровода В2

Водопровод противопожарный В2 необходим для того, чтобы тушить пожары при помощи воды. В соответствии с требованиями нормативной документации, такая система должна быть установлена:

  • В жилых домах с этажностью от 12 и выше.
  • В постройках управленческих структур с этажностью в 6 и более уровней.
  • В клубных и театральных помещениях, где есть эстрада, кинотеатрах, на территории актового и конференц-зала, которые оборудованы соответствующими образцами киноаппаратуры.
  • В зданиях общежитий, на объектах общественного пользования, объём которых составляет больше 5 тыс. м3;
  • В административных и бытовых зданиях на промышленных предприятиях, при объёмах от 5 тыс. м3.

Особенности сферы применения СВ В2, оснащенной комплектом пожарных кранов

Согласно нормативным документам, способ установки системы В2 является подчинённым относительно систем В1 и В3. Из этого следует, что при наличии на объекте сетей В1 или В3, необходимо присоединить водопровод противопожарный В2 к стояку сети В1 или В3.

Показатели диаметра стояков В2 должны быть не меньше 50 мм. Зона их размещения – территория лестничной клетки и коридор. Расположение пожарных кранов с диаметром 50 мм требует наличия уровня в 1,35 м над поверхностью пола.

Местом их размещения являются шкафчики. Здесь важно наличие свёрнутого пенькового пожарного рукава, длина которого составляет от 10 до 20 м. Один конец рукава оснащен полугайкой, чтобы быстро присоединить его к устройству пожарного крана. Другой конец оснащен коническим пожарным стволом, чтобы получать компактную водяную струю, длина которой – от 10 до 20 метров.

Как определить необходимое количество воды для ВПВ

Важно учесть характер индивидуальных особенностей объекта. Если это производственное складское здание, где установлены все устройства водопровода противопожарного с диаметром 100 и массой единицы кг, минимальные значения показателей расхода рекомендуется увеличить в соответствии с требованиями нормативной документации. Для этого можно использовать каркасные стальные конструкции.

Защита трубопровода от замерзания

Если зимой промерзает скважина или пластиковая труба наружного противопожарного водопровода, можно подключить в сильные морозы к трубам электрический кабель. При установке системы допускается использовать дополнительное утепление специальными материалами. Необходимо обеспечит защиту от замерзания для противопожарного водопровода.

Наружные трубы и водопровод можно утеплить при помощи фольгированного скотча и кабеля напряжения, который состоит из трех жил. Фольга служит теплоотводом и не допускает перегрева. Оберните трубу изоляцией. Чтобы не было нагрузок в траншее, где находится трубопровод, его бетонируют.

Все фитинги чистые, их рекомендуется дополнительно покрыть антикоррозийным составом или покрасить. Перед началом поклейки скотча трубу необходимо очистить от пыли и загрязнений.

Есть и более быстрый, но не такой удобный способ. Нарежьте полосы из фольгоизола или изоспана, приклейте их скотчем.

Можно наматывать на трубу несколько слоев сетки, промазывать клеем и обвивать изоляцией. Это самый надежный способ защиты от замерзания противопожарного трубопровода, рассчитанный на длительную эксплуатацию.

Где применяются пожарные гидранты

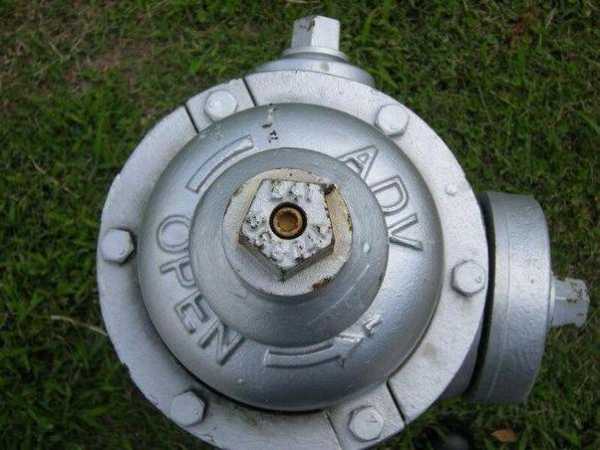

Данная система известна при тушении пожаров более 200 лет. В распоряжении пожарной команды всегда есть ближайший гидрант. Его наличие обязательно в каждом районе. Важна их доступность, удобство эксплуатации и заметность на территории.

Гидранты, которые расположены в жилой зоне, должны подавать струю воды в 5700 л/мин. Располагать ПГ необходимо по длине автодороги, за 2,5 м от её края и до 5 м от стены близлежащего помещения.

Запрещена его установка на территории, которая предназначена для передвижения автомобилей и на ответвлениях от трубопроводных линий. Установить противопожарный гидрант нужно так, чтобы в любой момент можно было потушить возникший пожар на объекте, который закреплен за данной сетью. Важно, чтобы в наличии было как минимум два гидрантовых рукава с показателями расхода воды при наружном пожаротушении от 15 л/с.

Об устройстве внутреннего водопровода

Нормы СН и П относительно внутреннего водопровода и канализационной системы объекта предусмотрены для того, чтобы проектировать системы, которые только строятся, и реконструировать уже существующие:

  • внутреннее водоснабжение;
  • канализацию;
  • водостоки.

Особенности монтажа

Крепление трубопроводов может производиться путем опоры на стену и перегородку в области монтажного отверстия. Можно опирать на пол подвалов через места бетонных или кирпичных столбиков, кронштейнов по всей длине стены и перегородки. Трубопровод опирают и на подвески к поверхности перекрытий.

В процессе монтажа противопожарного водопровода, если напор пожарного крана свыше 40 м, между ним и частями соединительной головки предусмотрена установка диафрагмы. Это потребуется для снижения избыточного напора. Можно выполнять установку диафрагм, у которых одинаковый диаметр отверстий, на зданиях в три или четыре этажа.

Между полом и наивысшей точкой перекрытий должно быть расстояние не меньше того, что указано в таблице:

Высота зданияВид постройкиДлина пожарной струи
До 50 ммЖилые, общественные, производственные и вспомагательные здания промышленных предприятий6 м
Более 50 ммЖилые здания8 м
Более 50 ммОбщественные, производственные и вспомагательные здания промышленных предприятий16 м

Как сделать расчет для ВПВ в программе ГидРаВПТ

Если есть обычный внутренний противопожарный водопровод, который состоит из кранов и труб, можно просчитать, как его монтировать, через интернет-программу. Результаты расчетов – показатели расхода и давления.

Рассмотрим схему СП 10 13130 внутреннего противопожарного водопровода. Для вычисления необходимых параметров введем то количество кранов, которые нужны по нормативам.

Переключаемся в программу и указываем, что есть, к примеру, 2 струи по 2,5 литра. Высота помещения – 3 м, кранные отметки – 1,35 м, узел управления отсутствует. Изобразим кольцо с диаметром 50 мм и тупиковую часть. Диаметр трубопровода – 65-80 мм.

Вводим все данные, ничего не меняем в разделе «Обычная секция», так как эти показатели нас устраивают. Введем число 0,000005 и смоделируем формальный спринтерный ороситель – красная точка вверху экрана. В программе он учитываться не будет, но этот пункт обязателен для заполнения.

Вводим геометрическую высоту диктующего оросителя 3 м, высота узла управления и коэффициент – 0, 2 крана по 2,5 л. Выберем минимальные значения диаметра для определения давления ветви – 0,001. При расчетах учитываются местные потери давления. Открываем раздел «Пожарный кран. Трубопровод». Выбираем и подставляем автоматически значение пожарного крана. 2,6 л/сек, 0,1 Мпа, кран на 50 мм – это стандартные показатели, которые можно использовать в наших вычислениях. Подтверждаем введенные показатели и переходим к выбору диаметра пожарных кранов. Вводим показатель 50 мм. Для питающих трубопроводов – 67 мм.

Заканчиваем, определяя длину участков. Первый – расстояние до пожарного крана. Введем показатели 2 м при высоте 1,65, так как данный водопровод противопожарный имеет направление вниз. Длина кольцевого трубопровода – 3 м. Вводим такие же показатели для второго крана.

Вся система введена, нажимаем «Готово», и программа автоматически рассчитает необходимые показатели.

Подведем итоги

Водопровод противопожарный – обязательное устройство для обеспечения пожарной безопасности зданий и другой территории. Монтаж такой системы подразумевает соблюдения требований, указанных в нормативной документации о системе ВПВ.

fb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
