09. Датчик протока и температуры (арт. ST50104) Mora
Выбор котла на самой первой стадии – представляется нетривиальной задачей. Обилие параметров не вполне очевидного назначения может поставить в тупик. Первый вопрос – какая нужна мощность? Мощность определяется по наибольшей из двух потребностей: потребность в отоплении, исходя из отапливаемой площади; либо потребность в горячей воде, исходя из количества точек водоразбора, а так же из количества домочадцев и их любви к водным процедурам.
Для выбора основных характеристик котла, предлагаю Вам определить для себя следующие моменты >>>
Так же Вы можете прочитать подробней о том, что означают параметры котла >>>

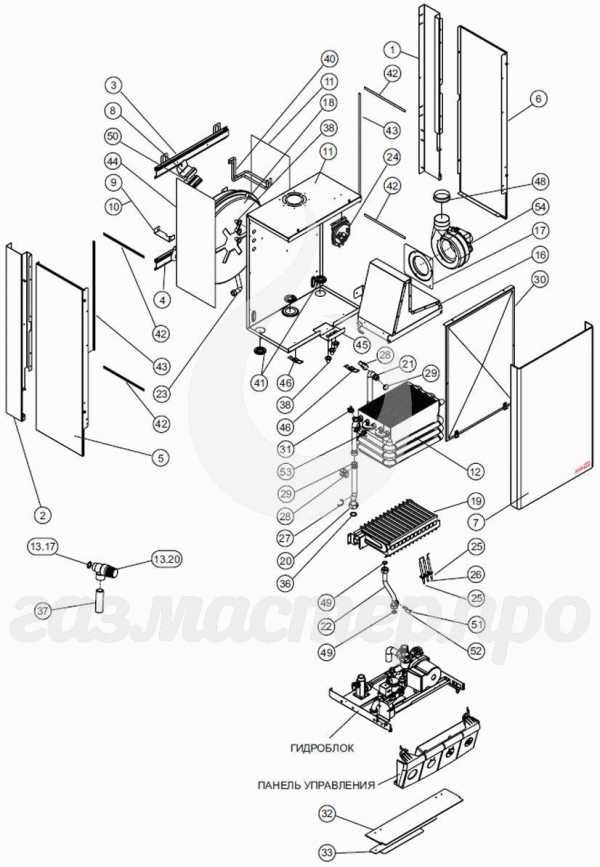

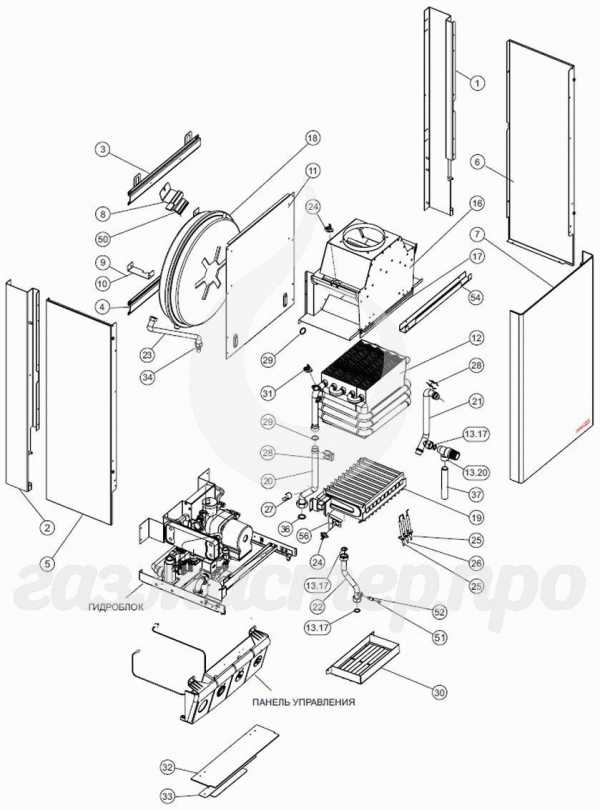

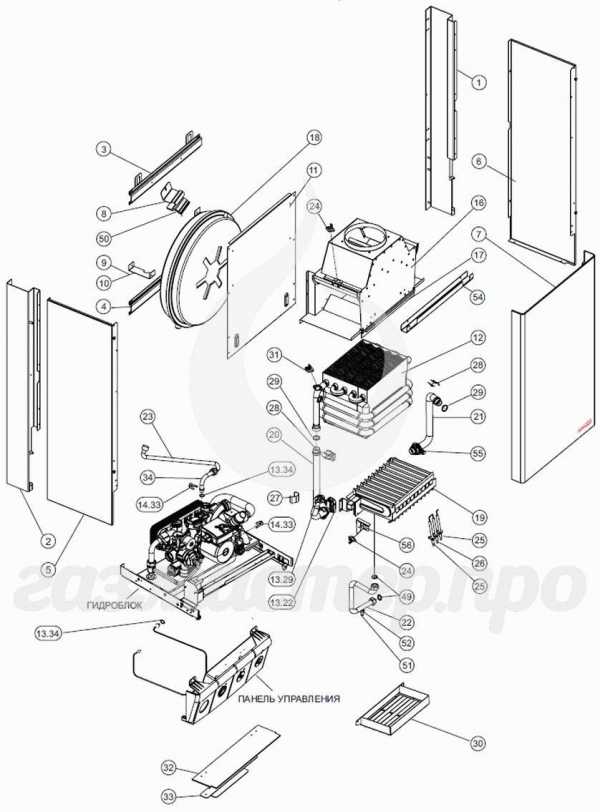

На взрывном чертеже деталь №09.
Подходит для:
PK20KK.N012 Proxima, деталь №9.
PK25KK.N012 Proxima, деталь №9.
PK20KT.N012 Proxima, деталь №9.
PK25KT.N012 Proxima, деталь №9.
PK25SK.N012 Proxima, деталь №9.
PK20ST.N012 Proxima, деталь №9.
PK25ST.N012 Proxima, деталь №9.
PK20KK.N032 Proxima, деталь №9.
PK25KK.N032 Proxima, деталь №9.
PK20KT.N032 Proxima, деталь №9.
PK25KT.N032 Proxima, деталь №9
shop.gazmaster.pro
Датчик протока и температуры для настенного котла Mora
Артикул: ST50104
| Артикул | ST50104 |
|---|---|
| Назначение | Датчик протока предназначен для включение и выключения проточного газового водонагревателя |
| Применение в | Газовый настенный котел |
| Производитель | Mora, Чехия |
| Категория | Датчик |
Датчики — это «нервные окончания» котла, которые обеспечивают связанную работу различных узлов и сложных механизмов газового оборудования. Кроме того, датчики помогают механизму котла вовремя распознать и предотвратить аварийный режим для безопасной эксплуатации оборудования.
Благодаря датчикам механизм котла получает необходимую информацию для управления работой оборудования и контроля над всеми происходящими в это время процессами.
наверх
в закладки
- Настенный котел Mora PROXIMA PK20KK.N012
- Настенный котел Mora PROXIMA PK20KK.N032
- Настенный котел Mora PROXIMA PK20KT.N012
- Настенный котел Mora PROXIMA PK20KT.N032
- Настенный котел Mora PROXIMA PK20SK.N012
- Настенный котел Mora PROXIMA PK20ST.N012
- Настенный котел Mora PROXIMA PK25KK.N012
- Настенный котел Mora PROXIMA PK25KK.N032
- Настенный котел Mora PROXIMA PK25KT.N012
- Настенный котел Mora PROXIMA PK25KT.N032
- Настенный котел Mora PROXIMA PK25SK.N012
- Настенный котел Mora PROXIMA PK25ST.N012
наверх
в закладки
Если Вам необходима консультация специалиста для подбора нужной запчасти для Вашего котла, то Вы можете позвонить нам по телефонам, указанным в шапке сайта или воспользоваться формой обратной связи!
наверх
в закладки
Находится в разделах
Назад
alitherm.ru
| № на чертеже | Название | Артикул |
|---|---|---|
| 1 | Стойка правая | ST50238 |
| 2 | Стойка правая | ST50237 |
| 3 | Планка сварная | ST50004 |
| 4 | Планка | ST50005 |
| 5 | Боковина левая | ST50001 |
| 6 | Боковина правая | ST50002 |
| 7 | Передняя крышка | ST50003 |
| 8 | Держатель расширительного бака верхний | ST50009 |
| 9 | Датчик протока и температуры | ST50104 |
| 10 | Держатель расширительного бака левый | ST50011 |
| 11 | Корпус турбокамеры | ST50035 |
| 12 | теплообменник | ST55007 |
| 13.15 | Газовая трубка | ST50045 |
| 13.16 | СоединителL G1/2 | ST50061 |
| 13.17 | Уплотнение 13,5х18,5х1,5 | ST12178 |
| 13.2 | Вентиль предохранительный | ST50284 |
| 13.22 | Датчик температуры и давления | ST50103 |
| 13.23 | Газовая арматура | ST50101 |
| 13.24 | Присоединение R2412 | ST50065 |
| 13.25 | Трансформатор зажигающий | ST50135 |
| 13.29 | Фиксатор | ST50161 |
| 13.32 | Вентиль развоздушивающий | ST50297 |
| 13.35 | Кольцо уплотнительное плоское 24x18x1,5 | ST15241 |
| 13.38 | Прокладка “О” резиновая 22,4х2,65 | ST50160 |
| 13.39 | Мотор насоса | ST50299 |
| 13.4 | Держатель трансформатора | ST50018 |
| 13.4 | Рама крепления гидроблока | ST50229 |
| 13.41 | Боковая планка левая | ST50227 |
| 13.42 | Боковая планка правая | ST50228 |
| 13.43 | Трубка резиновая PR 20 | ST50110 |
| 13.44 | Элемент соединения G 3/4 | ST50233 |
| 13.45 | Элемент соединения G 1/2 | ST50232 |
| 13.46 | Прокладка “О” резиновая 12 х 3 | ST50221 |
| 13.47 | Трубка ГВС | ST50285 |
| 13.48 | Узел вентиля | ST50286 |
| 13.49 | Прокладка крана | ST50287 |
| 13.5 | Кран | ST50288 |
| 13.51 | Задатчик крана | ST50289 |
| 13.52 | Прокладка “О” резиновая | ST50290 |
| 13.53 | Мотор трёхходового вентиля | ST50300 |
| 13.54 | Теплообменник пластиночный | ST50298 |
| 13.55 | Выпускной кран | ST50302 |
| 13.56 | Заслонка трёхходового вентиля | ST50301 |
| 13.57 | клапан возвратный 1/2 | ST50304 |
| 13.6 | Планка | ST50020 |
| 14.33 | Фиксатор 10 | ST50157 |

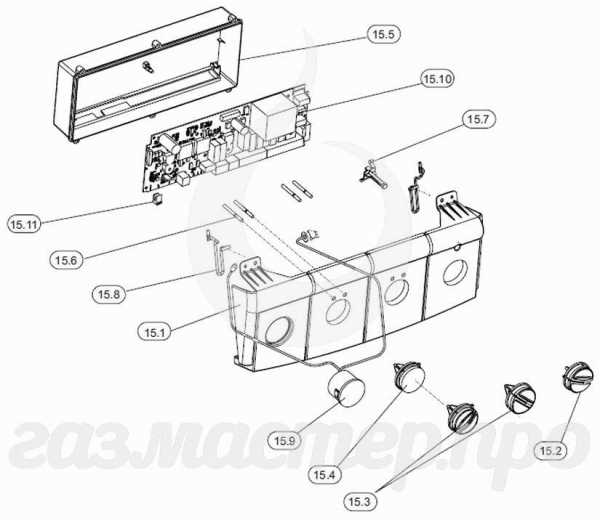

| 15.1 | Панель передняя | ST50114 |
| 15.1 | Блок управления KM715MA | ST50111 |
| 15.11 | BCC Параметрическая память | ST53144 |
| 15.11 | BCC Параметрическая память | ST50294 |

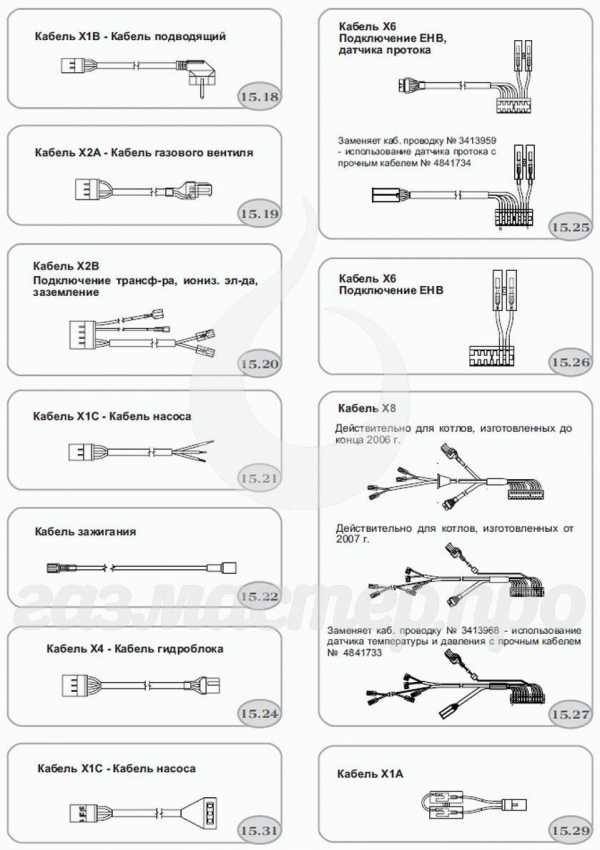

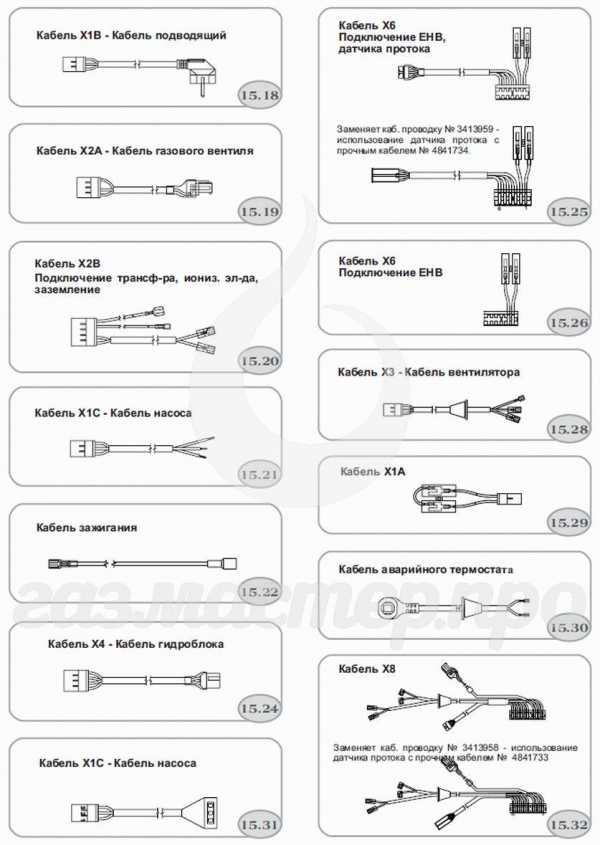

| 15.18 | Кабель подводящий – X1B | ST50087 |
| 15.19 | Кабель газового вентиля – X2A | ST50225 |
| 15.2 | Переключатель короткий | ST50115 |
| 15.2 | Подключение трансформатора, электрода ионизации, заземления – X2B | ST50112 |
| 15.22 | Кабель зажигания | ST50090 |
| 15.24 | Кабель гидроблока – X4 | ST50223 |
| 15.25 | Подключение EHB, датчика протока – X6 | ST50093 |
| 15.28 | Кабель вентилятора – X8 | ST50096 |
| 15.3 | Переключатель длинный | ST50116 |
| 15.3 | Кабель аварийного термостата 2 | ST50222 |
| 15.31 | Кабель насоса – X1C | ST50224 |
| 15.32 | Кабель датчика давления, модуляции газ. вентиля, маностата, аварийного термостата – X8 | ST50095 |
| 15.5 | Коробка | ST50118 |
| 15.6 | Светодиод малый | ST50119 |
| 15.7 | Светодиод большой | ST50120 |
| 15.8 | Шнур фиксирующий | ST50268 |
| 15.9 | Термоманометр |
