Шесть ошибок при строительстве дымохода – «Дымовой»

Ошибки, допущенные при строительстве дымохода, могут аукнуться серьезными неприятностями: стать причиной затратной переделки или вовсе привести к угару или возгоранию. Поэтому жизненно важно соблюдать все строительные нормы и прислушиваться к советам специалистов.

1. Неизвестно, чем руководствуются владельцы строений, планирующие дымоходы причудливой формы. Любой печник скажет, что оптимальная форма дымохода — цилиндр. Ведь чем больше на пути дыма преград, тем сложнее ему проходить и тем больше сажи отложится на стенках.

2. На стадии проектирования не соблюдаются требования к горизонтальным участкам дымохода (их длина не должна превышать 1 метр, ведь теплый воздух движется вертикально, а не горизонтально). Несоблюдение этого требования станет причиной плохой тяги и повышенного отложения сажи на данном участке.

3. Проведя «апгрейд» отопительной системы своего загородного дома, владельцы просто используют старый кирпичный дымоход для вновь установленного отопительного котла (газового), вместо того, чтобы вставить в него гильзу - трубу из кислотостойкой стали.

Имейте ввиду: Домохозяева в первую очередь беспокоятся об эстетике интерьера, словом, о внешней стороне дела, и не задумываются о состоянии дымоотводящих каналов. Именно трубочист, а не дизайнер, может дать профессиональное заключение о состоянии этих каналов и, если надо, произвести их реконструкцию.

4. Экономия на материалах в случае монтажа дымохода неуместна. Недостаточно просто вывести его на улицу и успокоиться на этом. Дымоход должен возвышаться не менее чем на 0,5 м над коньком кровли при расположении трубы на расстоянии до 1,5 м от конька; быть не ниже конька кровли при расположении дымохода на расстоянии 1,5- 3 м от конька. Для плоских кровель нужна дымоходная труба выше 1 метра. Неправильный расчет высоты трубы над коньком может привести к тому, что, например, дорогостоящая обшивка в новенькой бане с самой современной банной печью за несколько месяцев покроется слоем черной копоти, не говоря уже о возможном отравлении угарным газом. Обратите внимание, что трубу для дымохода не стоит делать и чересчур длинной, это затруднит выход дыма, и чистить такую трубу будет непросто.

Имейте ввиду: ремонт дымоходов зачастую обходится дороже, чем правильный монтаж при строительстве дома. И потому все параметры дымоходов должны быть учтены на стадии проектирования здания.

5. Неверный выбор материала приведет в скором будущем к незапланированным затратам. Хорошо себя зарекомендовали дымоходы из нержавеющей стали, керамические и металлокерамические дымоходы. При этом, специалисты не рекомендуют использовать материалы, не предназначенные для строительства дымоходов, например асбест и алюминий. Еще недавно дымоходам из асбестоцементных труб не было альтернативы. При этом у асбестоцементных труб есть только одно достоинство - дешевизна. Зато недостатков гораздо больше: сложность монтажа, негерметичность стыков, впитывание конденсата, наконец, при высокой температуре асбестовые трубы лопаются и даже взрываются. Стальные трубы под воздействием конденсата быстро ржавеют. Если речь идет о газовом котле, то и кирпич не вариант - кислотная среда может разрушить его за несколько лет.

6. Установив в доме дополнительную печь или камин, ничтоже сумняшеся, объединить нескольких установок в одну дымоотводную сеть. Собственно это возможно, но лишь при наличии технических расчетов, произведенных профессионалом. Нельзя самостоятельно менять размеры уже имеющегося дымохода или же объединять несколько конструкций в одну.

Советы от трубочиста

Перед розжигом стоит сжечь пару газет. Холодный воздух нагреется и при зажигании отопительного устройства не возникнет обратная тяга.

Заслонка для дымохода предотвращает появление обратной тяги. Она монтируется в дверцу печи (камина) или непосредственно в трубу дымохода. Закрывая заслонку - тяга уменьшается. Открываем - поперечное сечение увеличивается, и тяга тоже. После того, как прогорело топливо, можно закрыть заслонку, уменьшив теплопотери.

Дымоход требует чистки трубы как минимум два раза за отопительный период.

Проектирование и строительство нового дымохода – это работа для профессионала. Чтобы не наделать ошибок, собираясь купить дымоход, обратитесь к специалистам магазина Дымовой, где представлен широкий ассортимент отопительных систем для дома, коттеджа, каминные топки, печи для бань и саун, печи-камины.

akvaline.com

Устройство горизонтального дымохода, особенности

Под таким дымоходом нужно понимать, участок который может проходить на каком-то отрезке между печкой, котлом и непосредственно выходом на крышу. Существует и полноценный горизонтальный дымоход, в котором минимум вертикальных каналов.

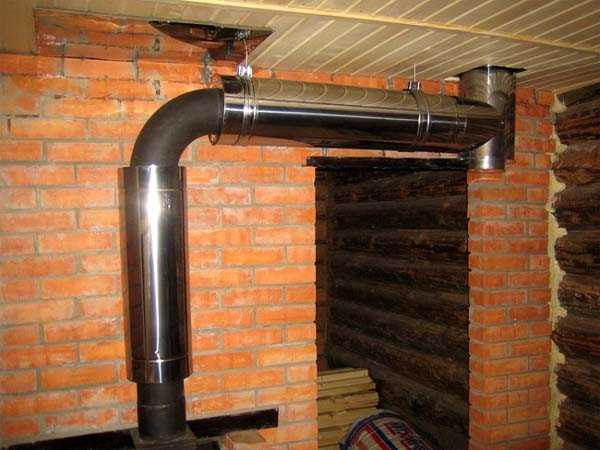

Дымоход горизонтальной конструкции

С горизонтальным дымоходом много нюансов при возведении, нужно учитывать не только длину, как известно, она ограничивается определенными рамками, для каждых каналов. Учитывать нужно уровень наклона, градус, под которым будет пролегать труба. Это особенности, которых нужно придерживаться для обеспечения нормального функционирования печи.

Обращаем внимание, при каких условиях возникает необходимость устройства «лежачей» трубы:

  • Классический случай, когда необходимо соединить котел с каналом, располагающимся вдали. Такой случай может быть, к примеру, когда печь внутри, а выход на улице. Тогда отрезки проходят сквозь стены.
  • Когда нужно повысить теплоотдающие характеристики печи. Для этого создают так называемую «змейку», чтобы дым не просто уходил по прямой, а преодолевал извилистый путь, тем самым отдавая больший процент тепловой энергии дому.

Требования к горизонтальным дымоходам

Можно выделить общие требования:

  • Размеры, максимальная длина не более 3 метров.
  • Ширина труб не должна меняться на протяжении всего канала.
  • Уклон обязательно нужно оставлять не менее 1 см. на каждый метровый отрезок.
  • Внутренние стенки должны иметь только гладкие поверхности и углы.
  • Максимально допускается сделать три поворота.

Вертикальность не всегда оправдана

Вертикальный канал не всегда оптимальный, особенно когда речь заходит о котлах, размеры не превышают классические габариты и площадь обогрева не большая. В таком случае, требуется получение дополнительной «выгоды» от удаляемого горячего воздуха. Поэтому и конструируют длинные участки горизонтального положения. Кроме того, для некоторых типов котлов, как газовые с закрытым режимом работы, стоячий дымоход в принципе лишний. У него сама конфигурация требует горизонтального участка, то есть коаксиального образа. Принцип его работы понятен.

Завихрения – методы решения проблемы

Единственным правильным решением в плане борьбы с завихрениями из печи в трубы и наоборот, считается – сглаживание угловых соединений. То есть, следите за тем, под каким углом у вас находятся стыки. Не должно быть острых поворотов, в противном случае всегда образовываются обратные потоки, тем самым ухудшая тягу.

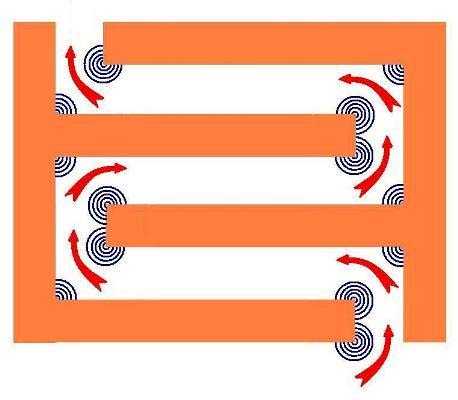

Завихрения внутри дымоходного канала

Это касается не только «лежачих» труб, с подобными проблемами часто сталкиваются и стоячие каналы. Учитывая, что зачастую для конструкции горизонтальных каналов используют металлическую гофру, нержавейку, внимательно отнеситесь к выбору диаметра. Он не должен быть небольшим, трубы с маленьким сечением, на поворотах образуют практически 90 градусный угол.

Дымоход змейка

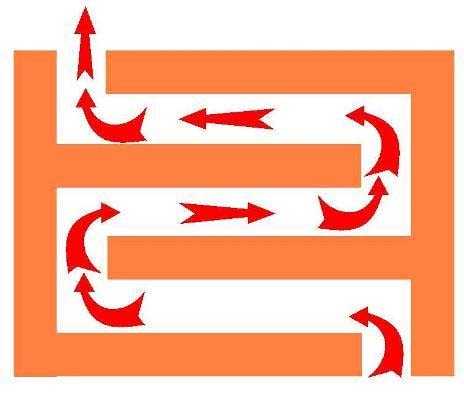

Схема движения газов.

В отличие от вертикальных дымоходов, «змейка» обладает большей прогреваемой площадью, способна отдавать больше тепла. Это так называемые многооборотные, могут даже превышать по размерам длины классический вертикальный «стояк». При условии использования одного объема топлива, отдача тепла у горизонтальных намного выше. Нужно учитывать и особенности, для них требуется очень хорошая тяга, возможно даже принудительного характера.

odymohodah.ru

Дымоход через стену становится все более популярным, и вот почему

Чаще всего дымоход через стену проводят потому, что при проектировании и строительстве дома не была разработана схема дымовой трубы и не решили, где и как расположить стандартный дымоход. Поговорим о том, как производится монтаж дымохода через стену в различных домах и при различных отопительных приборах. Удаление дыма таким способом имеет свои особенности, которые могут стать преимуществом или недостатком.

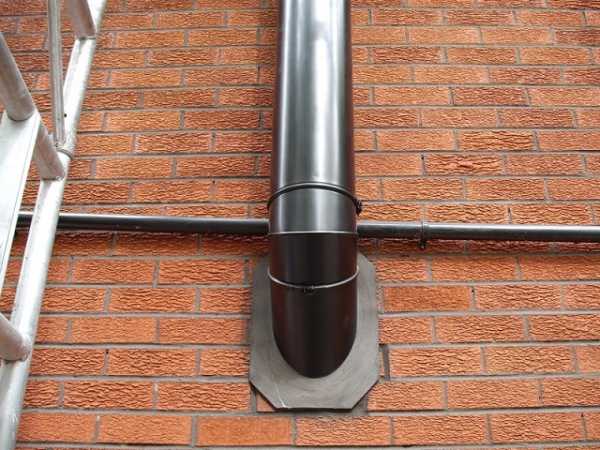

Вывод трубы дымохода через стену

Преимущества прохода через стену

  • Экономия места, т.е. полезной площади;
  • Дымоход через стену можно строить не в начале, а в конце, если бюджет строительства дома ограниченный;
  • Установка и проход любого дымохода через стену проще, чем сооружение стандартного внутри помещения;
  • Повышенная пожаробезопасность. делая свой печной газоотвод, вы должны помнить, что рано или поздно в нем может самопроизвольно воспламениться сажа, и температура внутри трубы достигает 1200 градусов. Если дымоход металлический и расположен внутри помещения, особенно вблизи воспламеняющихся стен или элементов декора, то пожар случится с большой долей вероятности. Адское же пламя в трубе на улице не угрожает такими катастрофическими последствиями;
  • Кирпичные дымоходы внутри помещений со временем начинают пропускать дым и угарный газ через швы, а монтаж дымохода через стену и его подсоединение к уличной трубе от этого надежно защищает;
  • В случае проблем с тягой регулировать наружный дымоход по высоте намного проще, не трогая при этом узел прохода трубопровода через стену и участок до котла.

Недостатки при проходе через стену дымоходов

  • Их обязательно нужно утеплять;
  • Уличный дымоход может потребовать отведения отдельного земельного участка;
  • Наружные газоотводные трубы имеют намного более низкий КПД, т.е. тепло от них уходит в атмосферу, а не на дополнительный обогрев помещения;
  • придется поразмыслить, как сделать дымоход через стену в бане или доме совместимым по дизайну с внешним видом здания, что не всегда удаётся;
  • При большой высоте проблемой может стать большая парусность и необходимость дополнительного крепежа.

Самые важные правила монтажа

  1. Если вы планируете вывод дымохода через деревянную стенку своими руками, потрудитесь изначально точно рассчитать диаметр трубы. Эту величину определяет мощность котла и другие характеристики. Неверный расчёт приводит к плохой тяге или большому перерасходу топлива;
  2. Запомните, что гильза имеет отверстие только для дымоходной трубы! Рядом не должно быть никаких коммуникаций;
  3. Любой выход дымохода в стену должен строго соблюдать угол, равный 90 градусам, то есть, вывод дымохода через стену желательно делать строго горизонтальным, и он не должен быть длиннее 1 м. Оптимально — 60 сантиметровый горизонтальный переход;
  4. Все вертикальные конструкции должны быть строго перпендикулярны, и это важнейший ответ на вопрос «как вывести дымоход через стену»;
  5. Из чего бы ни была сделана стена, а тем более устройство дымохода через стену в деревянном доме своими руками, требует неукоснительного соблюдения правил противопожарной безопасности! Стена должна быть надёжно защищена огнеупорным и теплоизоляционным материалом.

Виды наружных дымоходов

Самые сложные в исполнении — это одностенные дымоходы из кирпича. Но если вам предстоит подключение настенного 2-х или 1-контурного газового котла, то они совершенно не годятся. Большинство современных строителей выбирают более прагматичные сэндвич трубы. Также и через стену выводится гильза из двух труб со слоем теплоизоляции. Чаще всего это базальтовое волокно. Трубы можно подобрать любого диаметра под любые нужды, так же и стеновой проходной узел дымохода подбирается индивидуально. Достоинство сэндвич труб – в их экономичности и простоте монтажа дымохода своими руками, а также в достаточной долговечности. Нержавеющая сталь труб гарантирует, что такой дымоход через стену деревянного дома прослужит вам долгие годы без неприятных сюрпризов. А еще конструкция из металла весит намного меньше, чем кирпичные сооружения. При этом сэндвич дымоход в бане через стену так же, как и в доме, достаточно декоративен.

Проход через стену делают двумя основными способами:

  1. Одноконтурный, или одностенный дымоход, это когда используют при установке одной трубы;
  2. Двухконтурный, когда выводится сэндвич дымоход через наружную стену, состоящий из 2 труб с теплоизоляцией между ними. Это наиболее приемлемый вариант с более высокими защитными свойствами.

Общие требования к хорошим дымоходам

Определенной мощности котлам, печам или каминам соответствуют дымоходы с разными сечениями каналов. Эти сечения нужно правильно и точно рассчитывать. При слишком узком канале дым не будет успевать удаляться, тяга будет плохая, а отопительный прибор будет дымить. Вид материала часто имеет решающее значение, например, трубы дымохода в стене из газобетона требуют более надежной теплоизоляции, чем уличные трубы, но менее, чем трубы, проходящие сквозь дерево.

Предпочтительна круглая форма дымохода, в такой не бывает завихрений, вызывающих плохую или обратную тягу. При этом установка любого дымохода через стену предполагает оптимальную его высоту в 5-10 метров. При индивидуальном строительстве трубы длиной 10 метров — это что-то из области фантастики. А вот дымоходы короче 5 метров — достаточно распространенное явление, люди не слишком интересуются, как вывести трубу от печи правильно. При этом какая высота гарантированно обеспечить плохую тягу.

Если кровельное покрытие подвержено возгоранию, то на выведенный котловой или печной дымоход должен обязательно ставится искрогаситель в виде металлической сетки с ячейками 0,5х0,5 сантиметров. Возле отопительного прибора должна быть отличная вентиляция. Горизонтальные лежаки не должны превышать 1 метра (оптимально 0,6 метра). Более длинные горизонтальные участки ухудшают тягу и могут быстро засоряться сажей. В любом трубопроводе, особенно если это дымоход одностенный и из металла, должен быть предусмотрен сборщик для конденсата и отверстие (или дверца) для очистки от сажи. Желательно избегать углов в 90 градусов, один такой угол лучше заменить двумя в 45 градусов.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

  • Трубы;
  • Тройники;
  • Колено для изгиба трубопровода в нужном направлении;
  • Опора для дымохода;
  • Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
  • Тройник с ревизией, т.е. дверкой для прочистки дымохода;
  • Сборник конденсата с носиком за его удаления.

Где лучше размещать выход дымохода ?

Лучше всего, если уличный дымоход будет проходить через стену со стороны фронтона. Если же это невозможно, и гильза будет выходить со стороны кровельного ската, придется сооружать еще и опорную стойку, если кровельный свес больше 40 сантиметров. Если же свес небольшой, то трубу можно пропустить прямо через него. При надлежащей огнезащите, особенно, если строится дымоход через стену в деревянном доме, он послужит дополнительным фиксатором.

Очень важно правильное крепление к стене дымоходных труб со стороны улицы. Существует два варианта такого крепления:

  • В первом варианте хомуты, обхватив трубу, с двух сторон жестко крепятся к стене.
  • Второй вариант — это стандартный хомут, который затягивается, а потом крепится к стене на анкерную шпильку. Третий элемент крепления — это нижняя консоль, которая подхватывает трубу и не позволяет ей рухнуть вниз. Эта консоль имеет вид 3-угольных металлических подпорок, одна сторона которых привинчена к стене, а на вторую сторону опирается дымоход, причем так, чтобы опоры не мешали открывать дверку для прочистки. Таких опор нужно две. Вариант со шпильками традиционно считается более бюджетным.

Огнезащита – прежде всего!

Печка или котел — всё равно. Также не важно, как у вас идет дымоход и из чего он сделан, вообще — всё равно! Самое важное — это термозащита вашего помещения, потому что печка или котел стоит 1000 или 2000 долларов, а всё строение стоит в десятки, а то и в 20 раз дороже. Поэтому главное — разбираться, как обезопасить строение и что такое термозащита. Самый сложный вопрос в том, как добиться, чтобы сделанный проход трубы через наружную стену не представлял опасности возгорания.

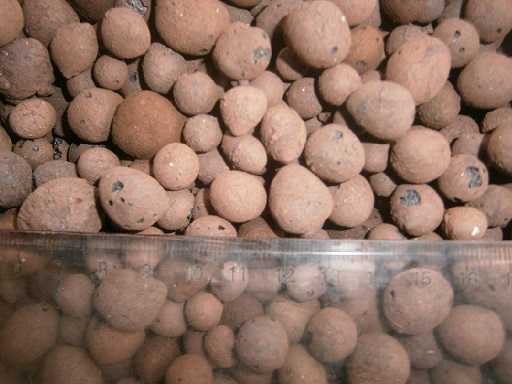

Керамзит отличный материал для изоляции пространства в месте прохода трубы

Там, где мы планируем положить дымоход, в стене необходимо прорезать достаточно широкое (минимум 25 см от трубы) деревянное отверстие, которое с двух сторон закрывается специальным металлическим фланцем. Выглядит он аккуратно и снаружи, и изнутри, а весит совсем немного, потому что металлический лист совсем не толстый. Сомкнув переход с отверстием дымохода со стороны котла (с внутренней стороны), мы закрепляем металлический фланец со стороны помещения, а затем ту часть, которая остается между внутренним и наружным фланцем мы забиваем негорючим материалом. Лучшими считаются набивка из базальтовой ваты либо керамзита. Затем закрываем конструкцию фланцем снаружи и монтируем дымоход по улице. Защитная гильза должна крепиться очень надежно, на саморезы или анкера, по всему периметру.

На рынках можно видеть два проходных узла — круглой и квадратной формы. И многих интересует, какая между ними разница. Кроме их формы — абсолютно никакая. Под любой проходной узел вам нужно будет выпилить одинаковый квадрат, что в стене, что в потолке. А внутри короба у вас будет проходить дымоход. Пространство набивают минеральной ватой, керамзитом, базальтовым волокном или другими огнеупорными материалами, но только не кирпичом, и тем более — не песком. Вы, возможно, видели как готовят кофе в турках на песке. Так вот он может настолько накаляться, что на нем кипятят воду, и это – не предел.

Какие декоративные материалы используют для отделки «слабых» участков?

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

prohlados.ru

разбираемся в причинах плохой тяги.

Камин не разгорается или, напротив, «жрет» дрова? Как выявить и устранить причины неполадок? Где искать ошибки?



На фото:

Неправильный диаметр дымохода. Дымоход проектируется в соответствии с размерами топки: для маленькой минимальный диаметр - 180 мм, для большой - 250 мм. Слишком узкая труба не будет успевать отводить газы, и камин начнет чадить. А слишком широкое сечение приводит к завихрениям и возникновению встречного потока (опрокидывание тяги).

Неправильный наклон дымохода. В классическом камине дымоход должен быть вертикальным по всей своей протяженности. На практике это удается не всегда. Для нормальной тяги угол наклона дымохода должен быть не более 45 градусов для закрытых топок, и не более 30 градусов для открытых. Могут быть и горизонтальные участки, главное — чтобы не слишком длинные, иначе это затормозит или остановит тягу. Особенно нежелательны горизонтальные проходы в верхней части дымохода.

Неправильная длина дымохода. Дымоход для камина должен быть не только надлежащей ширины, но и длины. Короткая труба приводит к опрокидыванию тяги. Оптимальная высота дымохода от колосниковой решетки до выходного отверстия трубы — от 6,5 м. до 10 м.

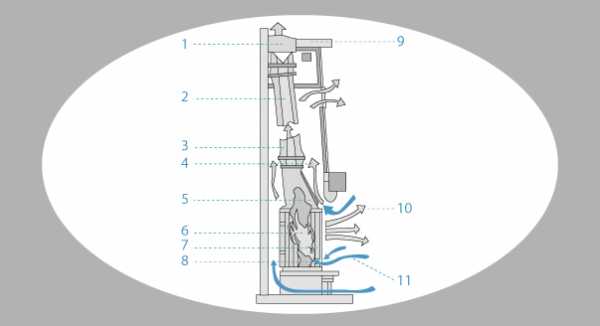

1) распушка, 2)дымоход, 3)патрубок для соединения с дымоходом, 4) горячий воздух, 5) колпак дымосборника, 6) топочная камера, 7) стеклянный экран, 8) воздухозаборное отверстие, 9) плита перекрытия, 10)лучистая энергия, 11) холодный воздух

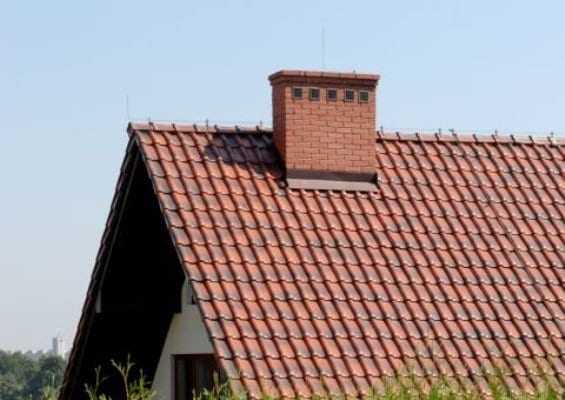

Неправильное положение на крыше. Каждый тип крыши требует определенного расположения трубы, от него напрямую зависит, как будет работать камин:

  • Плоская крыша. Над плоской крышей труба дымохода должна возвышаться не менее, чем на полметра. Делать намного выше ее не стоит — это приведет к переохлаждению.
  • Двускатная крыша. На двускатной крыше высота трубы зависит от ее положения относительно конька. Если расстояние от конька до трубы составляет 1, 5 м — труба должна быть на полметра выше конька. Если труба расположена в промежутке 1,5 — 3 м. от конька, то верхний край дымохода может быть вровень с коньком. Если расстояние от конька до дымохода превышает 3 м — дымоход должен быть не ниже линии, проведенной от конька вниз под углом 10 градусов к горизонту.
  • Крыша сложной формы. В этом случае руководствуются следующим правилом: дымоход должен быть либо вровень с коньком, либо выше его.

Недостаток воздуха в помещении. Если в помещении недостаточно воздуха, чтобы обеспечить хорошую тягу, при строительстве камина предусматривают дополнительный приточный канал. В готовой конструкции можно лишь приделать на оголовок трубы специальное устройство - дымосос, который усиливает тягу. Это устройство применяется для исправления многих конструктивных ошибок, приведших к недостаточной тяге.

Избыток тяги. Если тяга слишком велика и камин «жрет» дрова, в дымоходе можно установить гаситель тяги — переходник в верхней части топки, обеспечивающий дополнительный боковой приток воздуха.

Недостаточная защита трубы. Попадание дождя и снега в дымоход грозит не только переохлаждением трубы, но и отсыреванием кладки. Поэтому на трубу ставят защитный жестяной козырек, по бокам которого должно оставаться достаточно места для выхода дыма. Если дом стоит в горной местности — можно соорудить над оголовком небольшую двускатную кровельку или свод из кирпичей — чтобы ветер не задувал и не засыпался снег.

Отсутствие утепления трубы. Если труба остывает слишком быстро — на стенках образуется конденсат и кладка отсыревает. Чтобы этого не произошло, трубу необходимо утеплить — обложить глиняными кирпичами или армированными железо- или шлакобетонными плитами, оштукатурить известково-шлаковой смесью (с арматурой) или обложить шифером.

www.4living.ru

Помогите с дымоходом - Твердотопливные печи

Добрый день, сразу оговорюсь что дело с печным отоплением и с отоплением чем то кроме батарей в доме дел не имел, и прошу сильно не ругаться.



Мной была приобретена печка типа Булерьян (Клондайк НВ-100) самая маленькая из представленных (до 100м3) заказывал через интернет с Новосибирска.

Использоваться будет в гараже, который является местом работы. Гараж стандартный, в середине ряда, бетонный 6/4 потолки в районе 3м.

Первый вопрос:

Мной была преобретена труба из оцинковки (очень ограничен в финансах) 120мм (на булерьяне 114мм) потому что другой в наличии ни где не было, по незнанию да бы состыковать без щели трубу с трубой булерьяна, булерьян был обмотан асбестовым шнуром. При первом же запуске от туда начал появлятся дым, не сильно но ощютимо. Чем заменить шнур, как я понимаю нужен герметик, если да то какой.

Второй вопрос:

Было куплено 4м трубы 120мм, два поворота 90 градусов и один 45. Собраны по конденсату, каждая верхняя труба входит в нижнюю. Без тройника, потому что найти тройник с одинаковыми шлицами (для того чтобы всунуть его) не смог. Далее приложу фото конструкции, как я понимаю одной ошибкой является установка 45градусного поворота, там желателен 90. В потолке сделать дырку и пропустить там дымоход возможности нет, гараж в аренде, а хозяин против дыры в крыше. Далее в топку закинул все подручные дрова, остатки паркета (думаю это добавило вони) загрузил больше чем на половину. Разжег как положено, на обеих открытых заслонках, после того как огонь разгорелся, закрыл дверцу, заслонки по прежнему были открыты, и тут из конвекционных труб начал появляться дым, причем в нормальных количествах. Дымоход тоже дымел, и сильно нагрелся, капля воды отскакивала если брызнуть на него. Заслонки не закрывал, да бы прошла полимеризация краски как написанно в инструкции. Теперь собственно вопрос по конструкции, где допущена ошибка, кроме 45 градусов, и почему так сильно задымело из конвекционных труб, нужно ли увеличивать высоту дымохода

www.chipmaker.ru

Устройство горизонтального дымохода, особенности » Сделай камин

Что представляли собой самые первые дымоходы, можно, конечно, только догадываться, но нетрудно судить о них по печам, использовавшимся еще до середины прошлого века. Но и устанавливая современный газовый котел, без дымохода не обойтись. Впрочем, нельзя не отметить, что собрать дымоход для газового котла намного проще, чем выложить эту конструкцию для традиционной печи.

Кирпичный дымоход

Дымоход горизонтальной конструкции — тепло в дом, а не в трубу

Если для газового котла выгоднее установить металлический дымоход, то для дровяной печи лучший вариант – конструкция из кирпича. Если кирпичная труба будет строго вертикальной, то большая часть тепла будет уходить на улицу.

Многие, наверное, слышали название горизонтальный дымоход? Нет, мы не имеем в виду дымоход для газового котла «труба в трубе», расположенный горизонтально и предназначенный для отвода продуктов сгорания от газового котла с принудительной тягой. Такие дымоходы называются коаксиальными.

Вертикальность не всегда оправдана

Сегодня мы поговорим об устройстве печных горизонтальных дымоходах и о тонкостях их устройства.

Если твердотопливный или газовый котел предназначены для нагревания радиаторов отопления, которые, в свою очередь, отдают тепло внутрь помещения, с их дымоходами все понятно, чем вертикальней, тем лучше.

Больше — не значит лучше

По какому принципу работает обычная кирпичная печь? Прогретые кирпичи отдают свое тепло внутрь помещения. Соответственно, чем больше максимальная длина прогреваемой кирпичной кладки, тем больше тепла поступает в помещение.

Но это совершенно не говорит о том, что в обязательном порядке нужно строить печь большого размера. Просто необходимо такое устройство печи, при котором будет максимально использоваться тепло, полученное от сгорания топлива.

Змейка — эффективное решение

Так появились дымоходы, устроенные по принципу «змейки», или, проще говоря, многооборотные дымоходы, длина которых многократно превышает протяженность прямой трубы.

Движение газов в дымоходе горизонтальном.

Существуют многооборотные дымоходы вертикальные и горизонтальные. У вертикальных многооборотных дымоходов расположение основных каналов направлено строго вертикально. Основным недостатком такого дымохода служит неравномерный прогрев.

В отличие от него, многооборотный дымоход горизонтальный прогревается значительно эффективней. Так как горячие газы стремятся вверх, а верхняя площадь горизонтального дымохода значительно больше, чем у вертикального, соответственно, прогрев осуществляется значительно лучше с использованием одного и того же объема топлива.

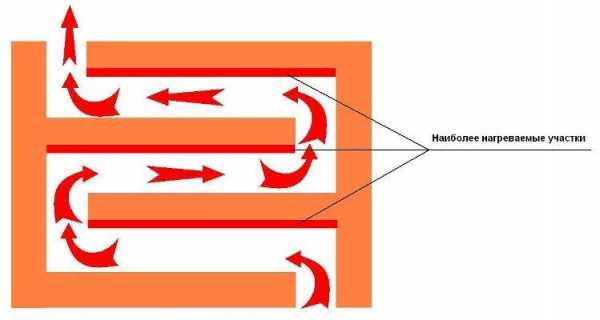

Самые прогреваемые участки.

Три основных правила

Сложить многоходовой дымоход для печи намного сложнее, чем собрать модульную систему газоотведения для газового котла. При выполнении работы необходимо следовать строгим правилам:

  1. Сечение дымохода должно быть строго одного размера по всему дымоходу.
  2. Необходимо минимизировать острые углы внутри дымохода.
  3. Соблюдать гладкость внутренней поверхности.

На первый взгляд, очень простые правила, но как на практике удастся их соблюсти?

Кирпич и дымоход — размеры имеют значение

Столкнувшись впервые с кладкой горизонтального дымохода (см. Дымоход своими руками), даже опытный мастер может попасть в тупик при выполнении данных правил.

Но давайте рассмотрим все по порядку.

  • Стандартный кирпич имеет размер 250×120×65 мм. Что мы в данном случае имеем?
  • Понятно, что половинка кирпича будет иметь размер 125×120×65 мм. Так как мы перекрываем горизонтальный участок дымохода кирпичом, мы определились с размером 125 мм.
  • Так как высота кирпича составляет 65 мм, становится понятным, что для создания одного канала потребуется выложить два ряда, 65+65=130, прибавим к этому два растворных слоя.

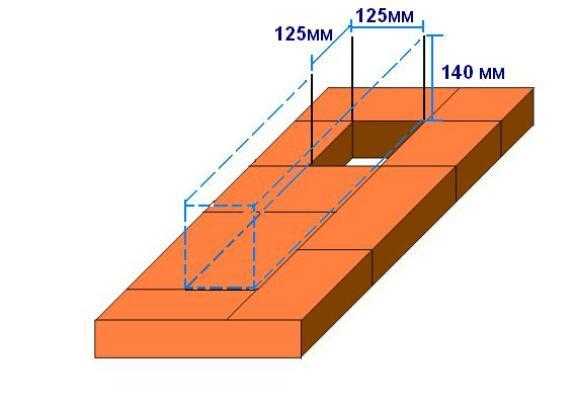

Наш дымоход будет иметь сечение 125×125×140 мм. Это очень важно запомнить, так как при кладке подобного рода дымоходов многие допускают грубейшую ошибку.

Размеры.

Если горизонтальная часть дымохода у них имеет размер 125×125×140 мм, то максимальная длина вертикального участка дымооборота устраивается совершенно произвольно, т.е. так, как получится.

Нельзя этого допускать, если при укладке последнего кирпича перекрытия размер вертикального перехода не соответствует вышеперечисленным параметрам, подрежьте кирпич, чтобы соблюсти размер. Повторимся, это очень важно.

Завихрения — методы решения проблемы

Следующий вопрос — минимизация острых углов. Если представить движение продуктов сгорания внутри дымохода как водный поток, становится понятным, что на острых углах кирпичной кладки будут возникать завихрения, препятствующие нормальному движению газов и, как следствие, ухудшению тяги.

Завихрения внутри дымохода.

Единственным правильным решением в таком случае станет сглаживание острых углов внутри дымохода.

Рассматривая переходы внутри дымохода, видно, что сгладить острые углы возможно только на самом перекрытии дымового канала. Делается это простым скалыванием острых углов кирпича. Делать это необходимо очень осторожно и аккуратно.

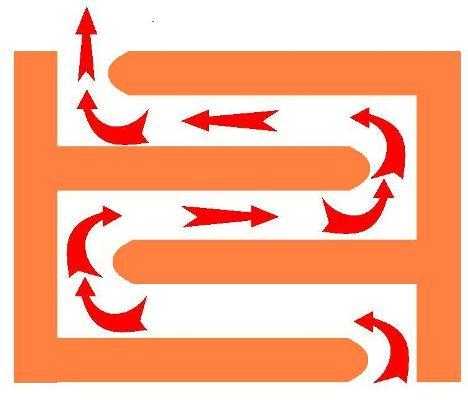

Сглаженные углы.

Наш совет: для того чтобы сгладить острые края кирпича, воспользуйтесь электрической шлифовальной машинкой. Так гораздо быстрее, и результат получится намного лучше.

Есть печь — будет и дымоход

Дымовое отверстие печи.

На рисунке изображена часть печи, для которой необходимо устроить дымоход горизонтальный.

Как говорилось ранее, мы должны соблюсти все параметры размеров внутреннего сечения. Если опыта в подобного рода работах недостаточно, то можно соорудить лекало соответствующего размера. С его помощью можно будет с успехом контролировать весь процесс укладки кирпича.

Как ранее говорилось, размер сечения внутренней части нашего дымохода будет составлять 125×125×140 мм.

Устраиваем горизонтальный канал

  • Для этого укладываем два ряда кирпичей таким образом, чтобы у нас получился горизонтальный канал дымохода. На рисунке становится понятным, как это сделать. Кирпичи укладываются обычным способом для кирпичной кладки.
  • Единственное, что потребуется, — это строгое соблюдение толщины швов. Так как в обычной кирпичной стене разница в несколько миллиметров не играет большой роли, в дымоходе эта разница приведет к изменению внутреннего сечения дымохода.
  • Поэтому укладывая каждый кирпич, внимательно проверяйте и регулируйте толщину шва и горизонтальность укладки. Сделать это можно с помощью строительного уровня.

Горизонтальный дымовой канал (разрез).

При необходимости кирпич подбивается молотком с резиновым наконечником или обычным молотком с деревянной подложкой. Напоминаем, толщина шва у нас 3 мм.

Подготовка к перекрытию

Канал дымохода готов. Необходимо выполнить перекрытие. Для этого подготовим канал. Прокладываем еще один ряд по схеме, указанной на рисунке.

Первый слой перекрытия.

Теперь все готово для укладывания перекрытия. Что еще важно знать. Укладывая кирпичи, внимательно следите за выступающим раствором. Весь выступающий раствор необходимо тщательно удалять.

Внутренние швы по возможности должны быть заполнены раствором полностью. Недостатки раствора образуют дополнительные ступеньки, на которых впоследствии будет накапливаться сажа.

Кирпич перекрытия — умение, сноровка, желание, тренировка

Как правильно уложить кирпичи перекрытия? Тут нужна определенная сноровка и знания. Приступаем:

  • Прикладываем кирпич без раствора и определяем ту часть, которая находится внутри канала дымохода на оборотах.
  • С помощью шлифовальной машинки скругляем острые углы так, как показано на ранней схеме.

Перекрытие.

Наш совет: так как не все кирпичи подлежат округлению, можно подготовить сразу необходимое количество, согласно схеме дымохода. При необходимости их можно всегда подрезать по размеру.

  • Что касаемо раствора. Укладывая кирпичи перекрытия, раствор накладывается на укладываемый кирпич и ни в коем случае на кирпичи кладки.
  • Приложите кирпич и определите, какими частями он соприкасается с кладкой дымохода. Как видно из рисунка, он примыкает к кладке одной тычковой и ложковой частью полностью и половинкой пастели.
  • На данные части наложите раствор и распределите по возможности ровным слоем. Учтите, для того чтобы кирпич не западал в стороны, по краям должно быть немного больше раствора, чем в центре.
  • Раствор наносится на кирпич в перевернутом состоянии. Когда раствор нанесен, укладываем кирпич и плотно прижимаем его ложковой и тычковой частью.

Точность имеет значение

После чего с помощью уровня делаем необходимое измерение. При необходимости кирпич подбиваем с помощью резинового молотка. Ни в коем случае не следует ударять по части, находящейся над дымовым каналом.

Горизонтальный канал в сборе.

Можно поддерживать одной рукой кирпич снизу и проводить необходимые манипуляции. Таким образом укладывается весь ряд. В итоге у вас должно получиться так, как показано на снимке.

Повторимся, укладывая последний кирпич перекрытия, проверьте размер вертикального оборота. При необходимости подрежьте кирпич настолько, чтобы вертикальный канал соответствовал размером горизонтальному каналу.

Справка: соблюдение размеров дымового канала — залог хорошей и эффективной работы дымохода.

Теперь все можно повторить в обратном направлении. Так укладывается весь дымоход.

Сажа: кирпич или дверцы

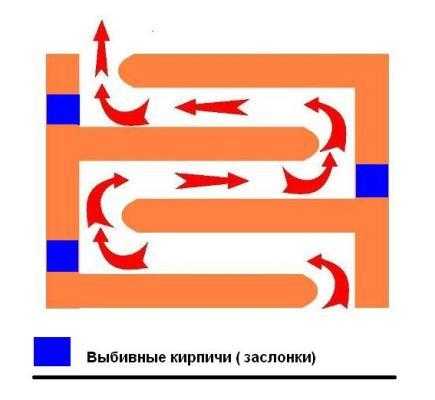

В таком дымоходе в обязательном порядке возникнет вопрос с сажей. Главным недостатком такого дымохода является необходимость в большом количестве дверец для очистки (Как прочистить дымоход).

Устройство для чистки дымохода.

Дверцы намного снижают эффективность дымохода. Неравномерный нагрев кирпичных стенок и металлических дверец приводит к большим перепадам температур внутри дымохода и, как следствие, к ухудшению тяги.

Наш совет: вместо металлических дверец, установите выбивные кирпичи. Конечно, это немного усложнит обслуживание дымохода, но в любом случае значительно улучшит его работоспособность.

Работа не требует поспешности. Главное при сооружении данного дымохода — внимательность и аккуратность. Используя вышеперечисленные советы и рекомендации, вы с успехом сможете соорудить дымоход горизонтальный для своей печи.

sdelaikamin.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
