Как правильно подключить полотенцесушитель?
Все рано или поздно изнашивается, и особенно это хорошо видно по состоянию водопроводных коммуникаций. Основная причина этого, химический состав воды и использование трубопроводов из черных сплавов, которые достаточно быстро коррозируют, вызывая зарастание трубы и последующие гниение.
Наиболее часто, приходится сталкиваться с ситуацией, когда необходимо поменять не только трубопровод, но и полотенцесушитель, элемент безусловно нужный в санузле.

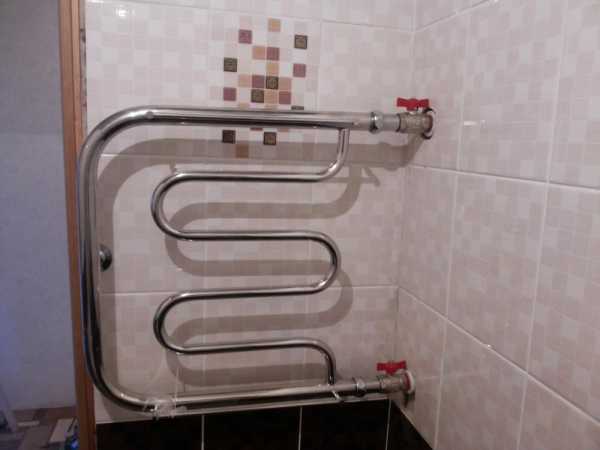

Как правильно подключить водяной полотенцесушитель
Если навыков работы со слесарным инструментом нет в принципе, то конечно, лучше всего будет воспользоваться услугами профессионального сантехника, иначе, вы даже не сможете надежно герметизировать соединение.
Если же такие названия, как ключ-попугай или трехчетвертная резьба нисколько не смущают, тогда замена пройдет довольно быстро.
Первое и самое главное правило – это ничего не следует менять в системе подачи, что может привести к неприятным последствиям в виде прорыва или воздушных пробок.

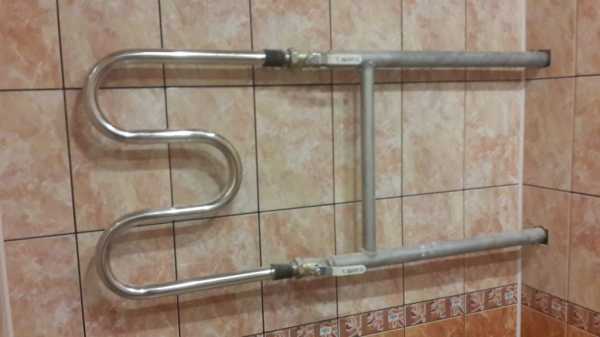

Правильное подключение, когда ток воды через прибор идет параллельно току в стояке горячего водоснабжения, то есть стояк ни в коем случае не разрывается.
Некоторые умельцы так поступают, полагая, что это решение сделает работу полотенцесушителя еще более эффективной, однако не учитывают, что в таком случае все давление и гидравлические удары в том числе, воспринимает на себя именно полотенцесушитель.
На выходящих от стояка патрубках, необходимо установить по вентилю, если они до этого еще не были установлены и уже через вентили выполнить подключение прибора.
В тех местах, где невозможно использовать резиновые прокладки, пользуются уплотнительной лентой, смазываемой санитарным силиконом.
Как подключить электрический полотенцесушитель
Электрический полотенцесушитель очень хорошее решение, если решено не привязываться к водопроводу или подача ГВС бывает довольно редко. Расположить такой прибор можно именно там, где хочется, ведь электрический кабель протянуть намного легче, чем трубопровод.
Место установки выбирают исходя из того, каким образом будет выполняться подключение и есть ли рядом источник питания. Розетку желательно предусмотреть еще до покупки полотенцесушителя.
Очень часто, когда ремонт уже сделан, выполняют полускрытую подводку питания, пряча кабель в декоративном пластиковом коробе или под плинтусами.
Так как электронагревательный прибор подразумевает значительную мощность то электрическую линию желательно тянуть непосредственно от распаячной коробки.

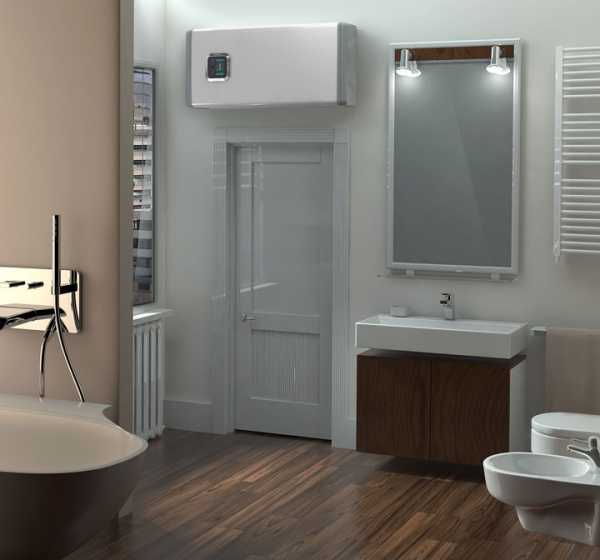

В большинстве квартир советской планировки, она находится над дверями санузла, под потолком. В том случае, когда ремонта еще не было, проводка выполняется скрыто, в штробе.
Если подключение производится через розетку, то она обязательно должна иметь влагозащищенное исполнение. При скрытом подключении, место вывода проводов, хорошо герметизируют, чтобы стекающий по плитке конденсат не закоротил контакты.
Как подключить полотенцесушитель к бойлеру
В домах, где отсутствует горячее водоснабжение, а к системе отопления полотенцесушитель подключить невозможно, остается вариант подключения к бойлеру.
Как правило, такое решение применяется в своем доме, где установлен старый газовый одноконтурный котел, работающий исключительно на отопление, а менять отопительную разводку, ради подключения змеевика смысла также нет.
Подключенный к электрическому бойлеру полотенцесушитель будет работать периодически, во время отбора горячей воды, решение не самое эффективное, но лучше чем вообще ничего. Для максимального обогрева, поток горячей воды из бойлера направляют целиком через полотенцесушитель.
В отличие от магистральных систем ГВС, здесь низкое давление, а значит и угроза протекания отсутствует. Соединение выполнять лучше всего пластиковыми трубами методом пайки, для этого понадобится:
- паяльный набор для пластиковых труб;
- пластиковая арматура;
- разводной ключ;
- силиконовый герметик и лента ФУМ.
От выходного патрубка, делают отвод к месту монтажа полотенцесушителя, и выполняют подключение через кран. На его выходе также устанавливается кран, соединяющийся со смесителем, через как можно более короткий участок трубопровода.
Все соединения герметизируются уплотнительной лентой и силиконом.
stroybud.com
Как подключить полотенцесушитель
Подключение полотенцесушителя
Вопрос, связанный с тем, как подключить полотенцесушитель к горячей воде, является очень актуальным именно в нашей стране.
Ведь во многих других странах данное приспособление — это уже часть системы отопления. У нас же полотенцесушитель к системе нужно подключать либо своими силами, либо силами специалиста.
Каков же принцип работы? Как подключить полотенцесушитель к отоплению?
Важно помнить, что устанавливается полотенцесушитель непосредственно вмонтированием к стояку, именно поэтому ошибок быть не должно. Иначе могут возникнуть угрозы для функционирования всего водопровода.
Несколько советов по выбору и установке полотенцесушителя
Лучше выбирать изделия отечественного производства, так как они, в отличие от многих импортных, предусматривают возможное подключение к трубам водопровода. Желательно использовать детали, выполненные из одного и того же металла, чтобы избежать нежелательной коррозии. Если есть возможность, лучше на входе и выходе установить шаровые краны. Тогда в случае возникновения каких-либо проблем не придется перекрывать воду целиком.
Этапы работы
Итак, как подключить полотенцесушитель к системе отопления?
Разумеется, следует придерживаться инструкции. В случае, если оборудование предусмотрено для теплоносителя, то эта инструкция для монтажа станет ответом на вопрос и о том, как подключить полотенцесушитель к гвс.
Прежде всего, важно определиться с местом установки (на кухне, в ванной). После этого воду в стояке нужно отключить. Два байпаса установить в местах, где трубы соединяются с полотенцесушителем, а третий должен перекрывать ход воды именно внутри байпаса. Это позволит в случае чего менять полотенцесушитель, не отключая стояк. Далее прикрепить полотенцесушитель к стене при помощи кронштейнов и на байпасе соединить его с вентилями.
Полотенцесушитель и бойлер
А вот ответ на вопрос, как подключить водяной полотенцесушитель к бойлеру, усложняется удорожанием монтажа. Прежде всего, в самом полотенцесушителе должна циркулировать горячая вода.
В бойлер она самостоятельно, разумеется, возврвщаться не может, поэтому, чтобы обеспечить ее круговорот, нужен специальный насос с сечением трубы в 40 мм. Он и обеспечит этот процесс.
Важно помнить, что насос должен быть предназначен для горячей воды. Многие же считают такую процедуру нецелесообразной, так как ожидаемого эффекта бойлер почти не дает. Именно поэтому прежде, чем полотенцесушитель к бойлеру, стоит задуматься, настолько ли это комфортно, и какие цели при этом будут достигнуты. Кстати, тоже самое можно сказать и о водонагревателе.
Видео как подключить полотенцесушитель
xn—–7kcbiaqb5akjkjooffije6agi.xn--p1ai
| Город | Наименование | Телефон | Адрес дилера |
|---|---|---|---|
| Белгород | Магазин Сантехники в Белгороде | +7 (4722) 34-19-36, 34-44-42, 34-19-29 | г. Белгород, ул. Некрасова, 33 |
| Биробиджан | Магазин Сантехники в Биробиджане | 8 (42622) 4-12-32 | г. Биробиджан, ул. Шолом-Алейхема, 88 |
| Брянск | Магазин Сантехники в Брянске №1 | 79003640061 | г. Брянск, проспект Московский 19 |
| Видное | Магазин Сантехники в Видном | 79851958575 | |
| Волгоград | Магазин Сантехники в Волгоград | 79275264991 | Россия, Волгоград, улица Землячки, дом 58 |
| Вязьма | Магазин Сантехники в Вязьме | 79066682382 | Вязьма, г., ул. Смоленская, 7 |
| Дубна | Магазин Сантехники в Дубне | 74993904118, 79167259015 | Россия, Московская область, Дубна, улица Правды, 4с1 |
| Екатеринбург | Магазин Сантехники в Екатеринбурге | 73432102713 | Екатеринбург, ул. Сурикова, 50 |
| Екатеринбург | Магазин Сантехники в Екатеринбурге #2 | 8(343)247-85-11 | Г. ЕКАТЕРИНБУРГ, УЛИЦА СОФЬИ КОВАЛЕВСКОЙ,3, ОФИС 513 |
| Екатеринбург | Магазин Сантехники в Екатеринбурге №1 | (343) 379-03-08, 379-03-81 | Екатеринбург, ул. 8 Марта, 212 |
| Магазин сантехники в Ессентуках | Ставропольский край г.Ессентуки, ул.Новосёлов 6 | ||
| Зеленогорск | Магазин сантехники в Зеленогорске “СанТехМаркет” | 79135104277 | 663690, Красноярский край, г.Зеленогорск, ул. Мира 42 |
| Зеленогорск | Магазин Сантехники в Зеленогорске ТЦ Меркурий | 73916928003/79138311820 | Россия, Красноярский край, г. Зеленогорск, ул. Парковая дом 33 |
| Ивантеевка | Магазин Сантехники в Ивантеевке | 79162085623 | Московская обл., Ивантеевка г., ул. Хлебозаводская, 22 |
| Ивантеевка | Магазин Сантехники в Ивантеевке #2 | +7 (985) 844-03-01 | Московская область, г. Ивантеевка. ул. Трудовая 7 |
| Иркутск | Магазин Сантехники в Иркутске | +7 (395) 267-03-99 | РФ, город Иркутск, улица Олега Кошевого, дом 65 |
| Киров | Магазин Сантехники в Киров | 78332524677 | Киров, Московская улица, 102В |
| Киров | Магазин Сантехники в Кирове №2 | (8332) 56-56-26 | Киров, улица Ивана Попова, 21 |
| Кисловодск | Магазин Сантехники в Кисловодске | 79282663304 | Ставропольский край, Кисловодск г., ул. Губина, 12 |
| Королев | Магазин Сантехники в Королеве | 79154870730, 79686438064 | г. Королев ул. Пионерская дом 30 корпус 8 |
| Красноуфимск | Магазин Сантехники в Красноуфимске | 73439424749 | г. Красноуфимск ул. Ленина 53 магазин “Титан” |
| Майкоп | Магазин Сантехники в Майкопе | 79604995899 | Республика Адыгея, г. Майкоп, ул. Курганная, 234 |
| Москва | Магазин Сантехники в Москве | 89166897511 | г. Москва ул. Кировоградская дом 13 |
| Москва | Магазин Сантехники в Москве #1 | +7 (499) 130-08-56 | г Москва ул. Большая Черемушкинская д 25с112 |
| Мурманск | Магазин Сантехники в Мурманске | +7 (815) 225-19-04 | 183052, г. Мурманск, пр-кт Кольский, д. 131 |
| Новотроицк | Магазин Сантехники в Новотроицке | 73537676674 | Оренбургская обл., Новотроицкий р-н, Новотроицк г., ул. Советская, 38 |
| Оренбург | Магазин Сантехники в Оренбурге | 73532583830 | г. Оренбург, ул. Юркина, 9а, Мебельный базар |
| Оренбург | Магазин Сантехники в Оренбурге ТК ТРИ КИТА | 73532582430 | Оренбург ул. Туркистанская дом 49 |
| Оренбург | Магазин Сантехники в Оренбурге ТК Тройка | 73532583830 | Оренбург Беляевсое шоссе дом 22 |
| Салехард | Магазин Сантехники в Салехарде | +7 (902) 816-46-67 | Ямало-Ненецкий АО г. Салехард мкр. Первомайский-2 д. 84 |
| Санкт-Петербург | Магазин Сантехники в Санкт-Петербурге | 78129326571 | Санкт-Петербург, Киевская улица, 3 |
| Саранск | Магазин Сантехники в Саранске | +7 (834) 222-26-00 | г. Саранск, ул. Советская, д. 105 |
| Выльгорт | Магазин Сантехники в село Выльгорте | 78212725552 | Россия, Республика Коми, Сыктывдинский район, село Выльгорт, улица Гагарина, 5 |
| Смоленск | Магазин Сантехники в Смоленске | (4812) 32-52-42, 69-71-71 | г. Смоленск, Пр-т. Гагарина, д.60 корп.3 |
| Смоленск | Магазин Сантехники в Смоленске №2 | +7 (4812) 40-88-88. +7 (950) 700-88-80 | Смоленск, Аптечная улица, 1А |
| Тамбов | Магазин Сантехники в Тамбове | 74752525838 | Тамбов, ул. Магистральная, 35а |
| Томск | Магазин Сантехники в Томске | 7(3822)202-803 | Томск, Транспортная улица, 1А |
| Тюмень | Магазин Сантехники в Тюмени | 73452694744 | Тюмень, ул. Камчатская, 194, офис 211 |
| Улан-Удэ | Магазин Сантехники в Улан-Удэ | 73012373009 | г. Улан-Удэ, ул. Ключевская д. 54В |
| Ульяновск | Магазин сантехники в Ульяновске | 8-905-036-06-99 | г. Ульяновск, ул. Островского, 58 |
| Ханты-Мансийск | Магазин Сантехники в Ханты-Мансийске | +7 (922) 761-64-46 | г. Ханты-Мансийск ул. Ленина дом 82 |
| Челябинск | Магазин Сантехники в Чебоксарах | 78352452695 | г. Чебоксары, пр .М. Горького, д.19 |
| Челябинск | Магазин Сантехники в Челябинске | 79193116663 | Челябинск, ул. Мамина, 23б |
| Челябинск | Магазин Сантехники в Челябинске | 73512234511 | г. Челябинск, ул. Доватора, 27 |
| Чебоксары | Магазин Сантехники в Челябинске №1 | 79053462459, 79176757950 | Чебоксары, ул. Стартовая, 4 |
| Чебоксары | Магазин Сантехники в Челябинске №2 | 79053462459, 79176757950 | Чебоксары, просп. Тракторостроителей, 54, корп.1 |
| Ярославль | Магазин Сантехники в Ярославле | 7(4852)72-16-40,30-06-67 | Ярославль, ул.Советская, 23 |
| Ярославль | Магазин Сантехники в Ярославле #1 | 7(4852)25-86-05 | Ярославль, пр-т Толбухина, 8/75 |
| Ярославль | Магазин Сантехники в Ярославле #2 | 7(4852)20-05-85 | Ярославль, ул.Вспольинское поле, 1 |
| Ярославль | Магазин Сантехники в Ярославле #3 | (4852)45-76-50,48-60-56 | Ярославль, пр-т. Толбухина, 58 |
| Ярославль | Магазин Сантехники в Ярославле #4 | +74852770048 | Ярославль, ул. Панина, 12в ТЦ «Optima», 2 этаж |
scepio.ru
Подключение бойлера к электросети – 4 ошибки, водонагреватели накопительные электрическая схема
Для комфортного проживания в доме, когда хочется постоянно пользоваться горячей водой, а не зависеть от ремонтного графика монополистов, способных отключить эту воду на неизвестное количество дней, многие задумываются о приобретении бойлера.

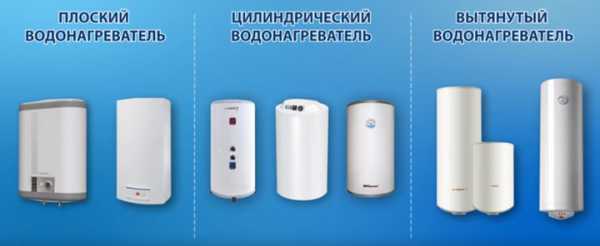

Чаще всего выбор падает в сторону накопительного водонагревателя. Они бывают разных фирм Аристон, Дражице, Бакси и т.д., форм и конструкций — плоскими, цилиндрическими или вытянутыми.
Монтаж труб холодной и горячей воды у них может и отличаться, однако подключаются в сеть 220В они все однотипно.
Многие ошибочно полагают, для того чтобы подключить бойлер, достаточно воткнуть вилку в розетку и о большем не беспокоиться. Однако забывают, что именно в бойлере, в случае нарушения изоляции, через воду может произойти непосредственный контакт электричества с человеком.
- выбор сечения питающего кабеля (зависит от мощности бойлера)
- выбор автоматического выключателя для питания эл.сети бойлера
- выбор розетки
Выбор кабеля и автомата
При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.
В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

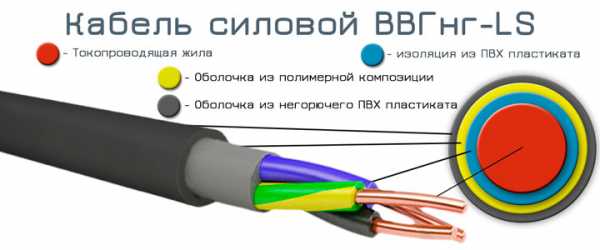

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

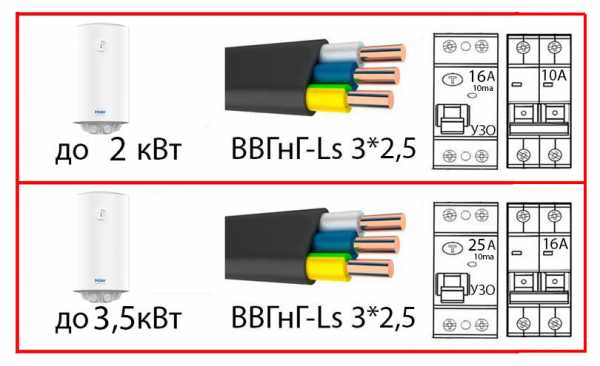

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).
При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.
Подключение от розетки или напрямую

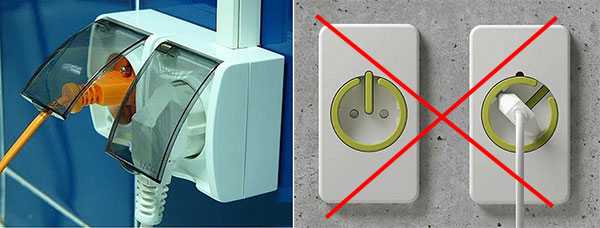

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.
Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье “Розетка в ванной комнате – 5 правил размещения”.
Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.
А еще у тех водонагревателей, что изначально идут с вилками в комплекте, если их отрезать, иногда можно лишиться гарантии. Поэтому читайте инструкцию.Если в ней написано, что данный бойлер можно подключать двумя способами
- и через штатный шнур питания
то здесь гарантии вы не лишитесь.
К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.
Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.
Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.
Установка УЗО
В питающей линии бойлера обязательна установка УЗО – устройства защитного отключения. Его по току выбирайте на один порядок выше, чем ток автомата.
Ток утечки для УЗО – 10мА или 30мА.

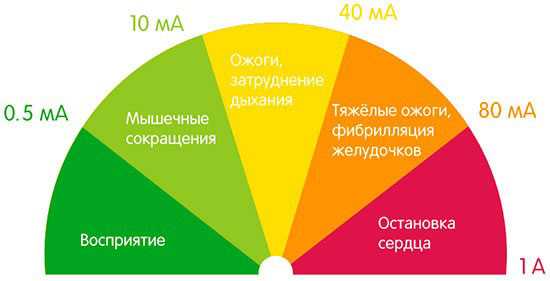

Почему лучше 10мА, а не больше, можно понять из вот этой таблички воздействия тока на организм человека:
Существенный минус здесь, что на 10мА защита может ложно срабатывать. Особенно если у вас водонагреватель висит уже не первый год и в местах подключения клемм нередко образуется вот такой конденсат и влага.
Как проверить ложное это срабатывание или неисправен сам ТЭН? Для этого воспользуйтесь мультиметром.
Выключаете питающий автомат или вытаскиваете вилку с розетки и отсоединяете штатное заземление с корпуса титана.

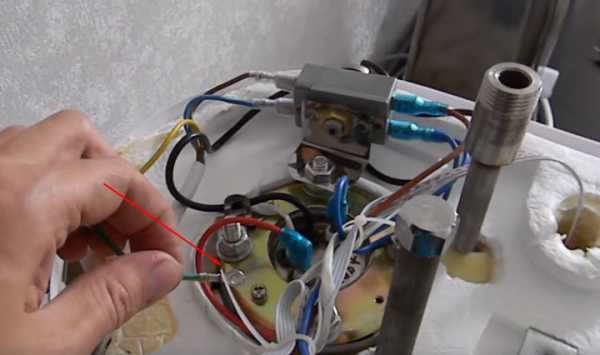

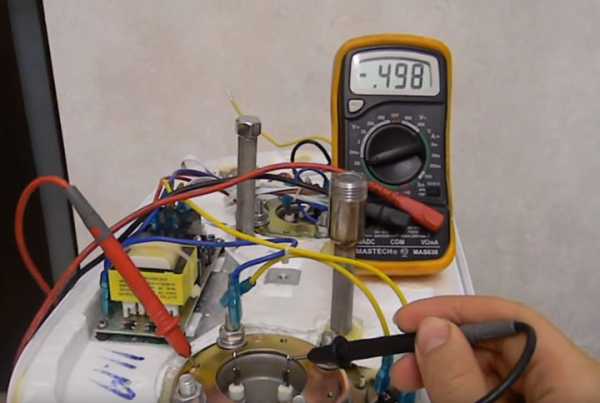

Затем снимаете клеммные зажимы с самого тэна, и с помощью щупов измеряете сопротивление между корпусом бойлера и нагревательным элементом.

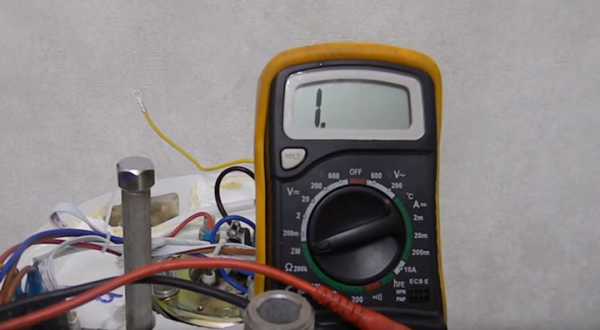

При исправности тэна, показания на экране мультиметра должны стремится к бесконечности, то есть быть примерно вот такими:
При пробое и повреждении нагревателя они будут либо нулевыми, но чаще всего могут составлять несколько сотен и даже килоОм. На фото ниже именно такой вариант ~ 500кОм.
Очень часто, во многих последних моделях бойлера, УЗО с током утечки на 15мА уже идет встроенным в кабель для подключения к розетке. В этом случае устанавливать дополнительный аппарат защиты от тока утечки в щитке может и не потребоваться.
Однако не забывайте, что такое встроенное УЗО будет защищать от утечки только при повреждении в самом нагревателе, но никак не защитит вас при неисправности непосредственно в розетке или питающей проводке до нее.
Как найти такие и другие подобные неисправности и к чему это может привести, можно ознакомиться в статье ”Бьет током в ванной. 5 причин и что делать?”
А что делать, если вы не специалист в электричестве и сами не можете или не хотите лезть в электрощиток, дабы смонтировать там все требуемые аппараты защиты. Но при этом обезопасить себя все равно нужно.

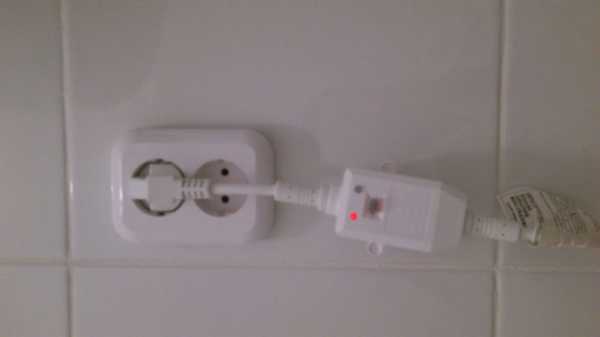

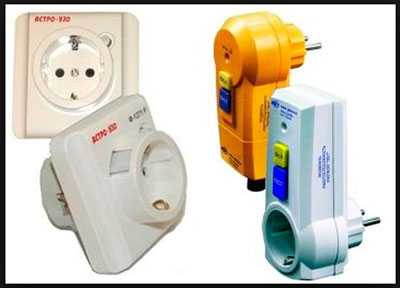

Самый простой вариант – это покупка УЗО розетки.
Включаете ее в существующую розетку в ванной, а уже через нее втыкаете вилку от шнура бойлера.

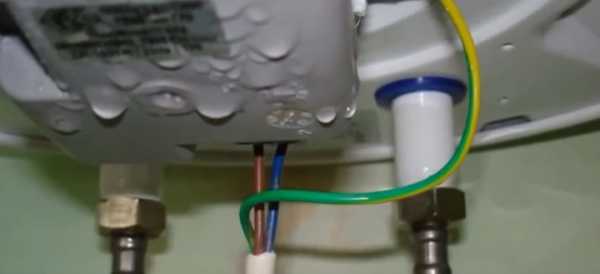

Будет ли срабатывать устройство защитного отключения на бойлер, если у вас нет заземления? Будет. Эти две системы при работе вместе призваны дополнять друг друга.
В случае утечки тока на бойлере без заземления, аппарат защиты отработает лишь тогда, когда вы непосредственно прикоснетесь к баку или к воде из него (при включенных ТЭНах).
Схемы подключения

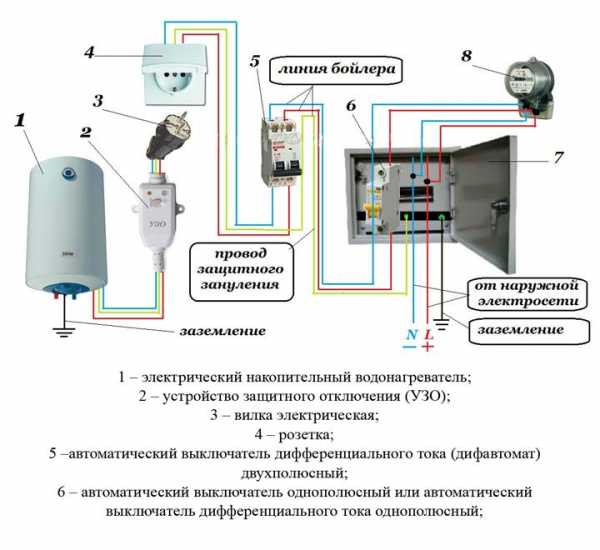

Схема подключения бойлера через розетку:

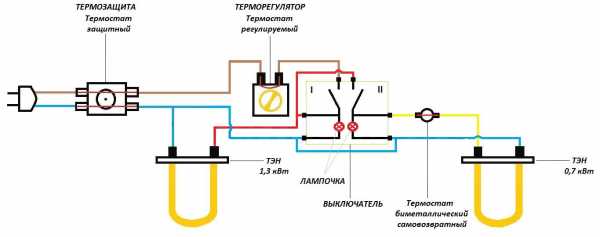

Электрическая схема водонагревателя:

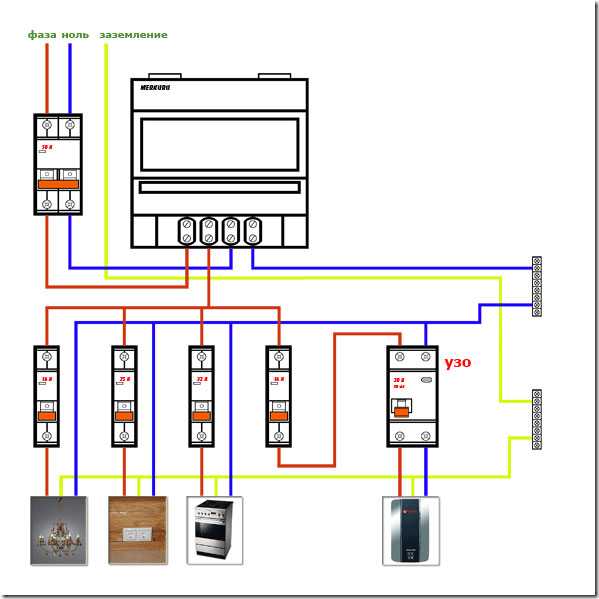

Условная схема без розетки напрямую с щитка:
Ошибки при подключении и эксплуатации

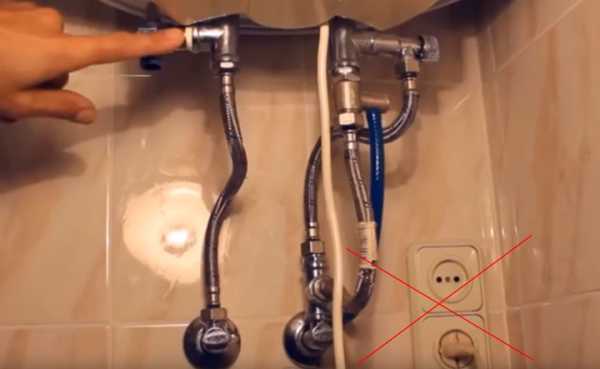

- установка розетки непосредственно под самим бойлером
Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.
Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть “выбита”.
- частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает
Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.
- нельзя включать в сеть пустой бойлер без воды
ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.
И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.
Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.
- подключение водонагревателя только через УЗО, либо только через автомат
Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

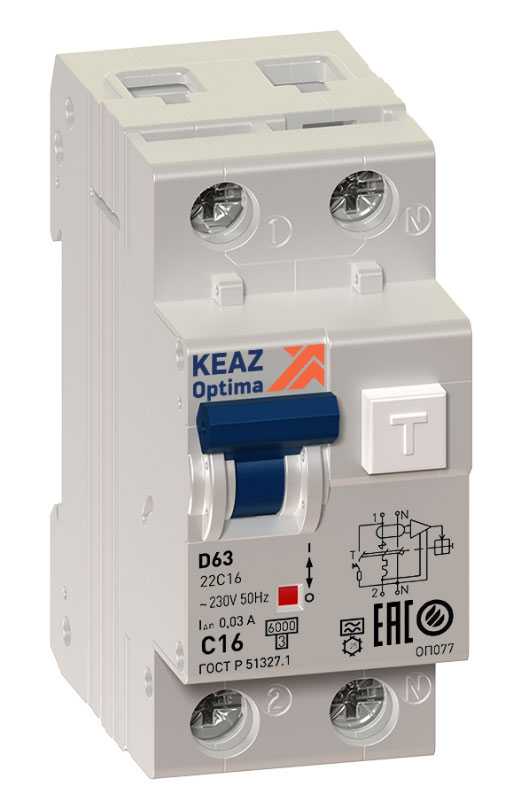

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.
