Можно или нельзя зашивать котел отопления в гипсокартон?

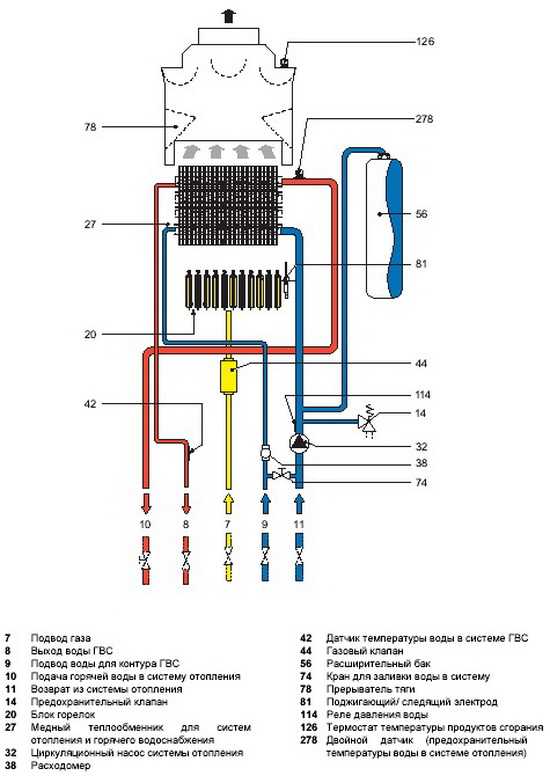

Настенный котёл beretta ciao 24 csi N работает на газовом топливе и является одним из лучших по энергоэффективности и экономии тепловой энергии. Используются он в основном для отопления и гвс. Котёл имеет два контура и открытую камеру сгорания. Имеет режимы зима лето и оснащён современной автоматикой управления.
Котёл с компактными габаритами и может легко вешаться на стену с использованием специальных кронштейнов идущих в комплекте. С учётом современной специфики и технологии ремонта многих волнует один вопрос – можно ли обшить котёл гиспокартоном?
Для маскировки котла обычно создаётся специальный шкаф, при этом обшивка будущего котла должна быть по размерам на 5-10 см больше самого котла. К стене прикрепляются специальные металлические направляющие. При этом все трубы котла могут прятаться под металлический каркас. Есть одно условие – данный котёл не должен устанавливаться над местами приготовления пищи, а также в жилых помещениях, в комнатах, где не должно быть горючих материалов. Стоит отметить, если стена имеет особую чувствительность к теплу, если в доме деревянные стены, то допускается монтаж теплоизоляции, которая их надёжно защитит.
Главное при установке котла, это то, чтобы стена выдерживала его вес и всё оборудование.
Лучше каркас для котла beretta ciao 24 csi N необходимо обшивать специальным огнестойким гипсокартонном ГКЛО, который может легко устанавливаться в пожароопасных помещениях, а также использоваться для отделки котлов. В состав поверхности такого листа входит стекловолокно, которое препятствует горению. Такой гипсокартон может удержать пламя в течение двадцати минут и более, и имеет розовый слегка красноватый цвет.
При создании слоя минеральной ваты под гипсокартоном его пожарозащитные свойства ещё более улучшаются, при этом снижаются тепловые потери. Предел огнестойкости стен по требованиям при установке котлов работающих на газе должен составлять не менее 0,75 часа, поэтому обшивать огнестойким гипсокартонном просто рекомендуется. Котёл обязательно должен вешаться на стену из негорючего материала, что является главным требованием утверждённых СНиП.
egain.ru
Установка настенного газового котла | Отопление дома и квартиры
Вступление
Установка настенного газового котла включает несколько логичных этапов. На первом этапе производится покупка и доставка котла, покупка необходимого материала для установки и сбор нужно инструмента.
Материал для установки настенного газового котла
Установка настенного газового котла начинается еще в магазине. Конечно, это не сама установка, а подготовка к ней. При покупке или заказе настенного газового котла нужно узнать или осмотреть, комплектуется ли котел крепежными элементами. Обычно это крюки и силовые дюбеля. Если данный крепеж не входит в комплект котла, его нужно приобрести.
Стоит отметить, что «солидные» производители котлов комплектуют котел, специальными установочными лекалами, по которым производится разметка и сверление отверстий для крепления котла.
Примечание: Напомню, при выборе настенного газового котла и его покупке нужно обязательно интересоваться и требовать сертификат соответствия выбранной модели котла. Без этого сертификата, легализовать (получить разрешение на подключение) будет весьма проблематично.
Инструмент для установки газового настенного котла
Для работ нужно приготовить следующий инструмент:
- Электрическая дрель или перфоратор. Дрель нужна, для сверления отверстий под крепеж газового котла.
- Строительный уровень, длиной более 1 метра.

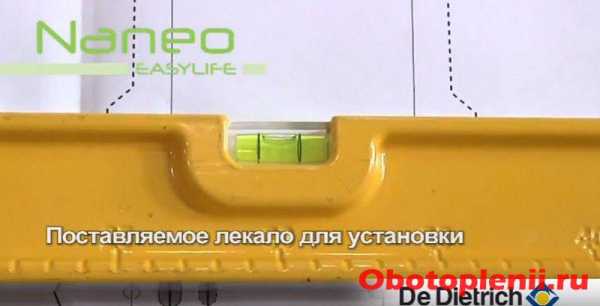

Строительный уровень играет важную роль, в установке, именно, газового котла, а особенно конденсационного газового котла. Любой крен конденсационного газового котла приведет к выходу его из строя в кротчайшие сроки. Неплохо, заменить строительный уровень, уровнем лазерным, это улучшит точность установки.
Подготовка стены для установки газового котла
Помещение, где будет стоять настенный газовый котел, должно соответствовать целому списку требований к топочной комнате. Часто, настенные газовые котлы ставятся на кухне и место на кухне должно быть подготовлено под монтаж котла.
Кроме вентиляции, проветривания и других правил, особое внимание нужно уделить стене, на которую котел будет ставиться.

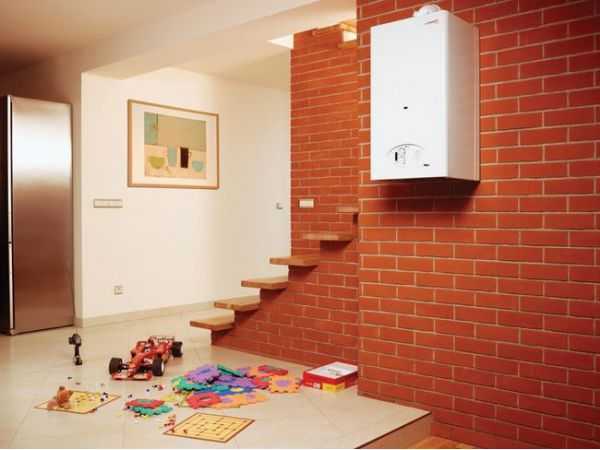

- Стена для навешивания газового котла должна быть прочной. Материал или конструкция стены должна быть приспособлена для установки силового крепежа, на котором будет висеть котел.
- Если стена для навешивания котла выполнена из гипсокартона, то заранее в каркасе гипсокартонной конструкции, нужно предусмотреть и заложить прочно закрепленные деревянные бруски в месте установки крепежа.
- Если материал стены или её отделки потенциально горюч, между стеной и корпусом котла устанавливается негорючая прокладка от 3 мм толщиной и больше размеров котла на 10-15 см.
- По нормам, настенный газовый котел должен отстоять от стены на 40-45 мм. Поэтому, газовый котел крепиться не на стену, а на бруски, предварительно закрепленные на стену.
Навешивание газового котла на стену
- Разметьте уровень установки газового котла. Высота от пола от 800 до 1600 мм.
- На деревянную стену закрепите негорючий материал (асбест) и кусок металлического листа (лист оцинковки).
- Другие типы стены, для эстетической установки котла, облицуйте керамической плиткой.
- Если котел не комплектуется специальным кронштейном, на уровне крепления газового котла установите бруски, чтобы добиться отступа котла от стены.

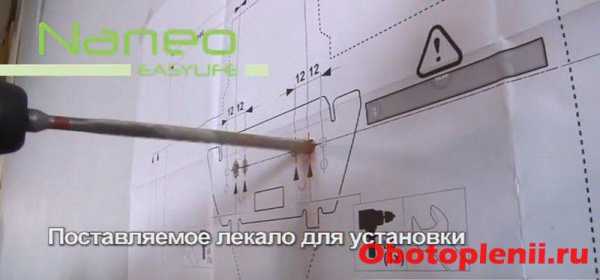

- Разметьте места крепления газового котла. Обычно, в упаковке или инструкции есть точные размеры мест крепления котла или установочное лекало. Важно соблюсти точный горизонтальный уровень газового котла.
Важно! Конденсационный газовый котел, должен висеть с небольшим уклоном, «от вас», то есть, расстояние от котла до стены вверху, должно быть меньше, чем расстояние до стены внизу.
Важно помнить! Каким бы, материалом не сделана система отопления в доме (квартире), котел подключается, только металлическими патрубками.
Подготовка газового котла к навешиванию
Перед навесом газового котла:
- Котел достается из упаковки;
- Маркировочная табличка на корпусе котла сверяется с сертификатом и накладными;

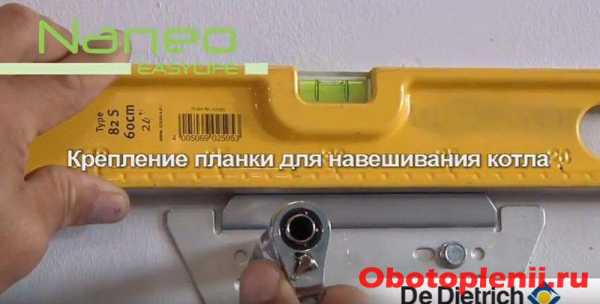

- К установочному месту на стене прикручивается кронштейн, входящий в комплект котла, или другой подобранный крепеж;
- На котле снимаются все заводские заглушки;
- ОБЯЗАТЕЛЬНО промывается система внутренних патрубков.
- Навешивается газовый котел на место.
После навешивания выверяется горизонтальность котла, при необходимости делается корректировка.Всё! Навешивание, а точнее, установка настенного газового котла завершена. Следующий шаг, подключение газового котла к системе.
Видео по теме: Установка газового котла
©Obotoplenii.ru
Другие статьи раздела: Газовый котел
obotoplenii.ru
Установка газового котла на кухне – требования и рекомендации монтажа
- Содержимое:
- Можно ли на кухне ставить и закрывать газовый котел
- Можно ли ставить котел на кухне, совмещенной с гостиной
- Рекомендуемые типы котлов
- Требования для установки котла в кухне
- Нужна ли дверь на кухню при установке котла
- Нужна ли форточка в кухне, если стоит котел
- Вентиляция на кухне с котлом на газе
- Каким должен быть потолок на кухне
- Где должна быть установлена розетка котла
- Как спрятать трубы газового котла
- Как вывести дымоход из кухни для котла
Согласно действующим СНиП, установка газового котла на кухне разрешена. При соблюдении определенных условий, допускается установка отопительного оборудования, общей мощностью до 60 кВт. Общие указания и требования описаны в СНиП 31-02-2001, 31-01-2003.

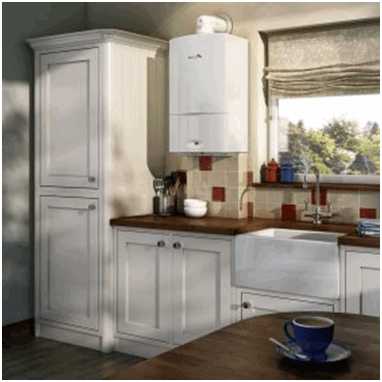

Можно ли на кухне ставить и закрывать газовый котел
Запланированный ремонт кухни, может стать настоящим испытанием для владельцев, особенно, если в квартире или доме, предусмотрено автономное газовое отопление. СНиП строго оговаривает не только установку нового, но и замену старого котла, его расположение относительно сантехнических узлов, окна, вытяжки.
Существующие нормы разрешают установить на кухне навесной или напольный газовый котел, в случае, если данное помещение не используется в качестве жилой площади. В связи с этим, существует два популярных метода установки отопительного оборудования:
- Монтаж в специальный короб для котла – данный вариант позволяет скрыть корпус, вмонтировав его в кухонную мебель. Замаскировать навесной отопительный котёл, размещенный на кухне, спрятав его в короб, согласно правилам безопасности, можно не в каждом случае.
- Установка котла с декоративной внешней панелью. Европейские производители уже давно поняли, что котельное оборудование, помимо отопления, должно выполнять еще одну важную функцию: украшать кухню, в которой его устанавливают чаще всего. Вид кухни с газовым котлом, должен быть не хуже, чем без него. По этой причине, выпускаются модели оборудования, выполненные в хроме, под дерево, с красивой белоснежной панелью и т. п.
Хотя дизайн кухни с газовым котлом на стене или на полу и важен, но требованиями и строительными нормами нельзя жертвовать ради эстетической ценности. Согласно СНиП 31-02-2001, 31-01-2003, существуют некоторые ограничения, ограничивающие свободное размещение и декор отопительного оборудования, работающего на природном газе.

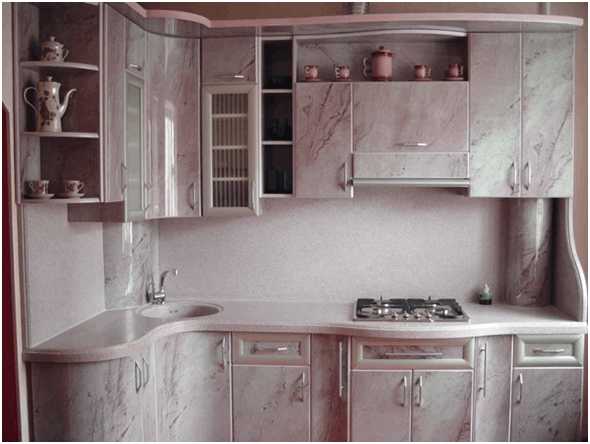

Обыграть газовый котел на кухне можно кухонным гарнитуром, при этом, важно помнить о необходимости беспрепятственного притока воздуха к оборудованию с открытой атмосферной горелкой. Конденсационные и турбо котлы, не имеют подобных ограничений.
Можно ли ставить котел на кухне, совмещенной с гостиной
Для установки предъявляются требования, описанные в СНиП 31-02-2001, 31-01-2003. В частности, в регламентирующих документах замечается:
- Газовые котлы, колонки и печки, категорически запрещается устанавливать в жилых помещениях. Запрет связан с существующими санитарными нормами и правилами безопасности.
- Гостиная и спальня считаются жилыми комнатами, кухня и столовая относятся к нежилым помещениям.
- Индивидуальный отопительный газовый котел можно разместить на кухне, при условии, что в ней присутствует окно с форточкой, а также дверь, отделяющая коридор.
- Кухня-гостиная, не может использоваться под установку отопительного оборудования на газе.
Застройщики идут на определенные ухищрения, стараясь сделать так, чтобы установка стала законной. В технической документации, термин «кухня-гостиная», меняется на «кухня-столовая». В таком случае, требования оказываются соблюдены. Ограничения при размещении котла действуют исключительно на жилые помещения, а кухня и столовая относятся к нежилым комнатам.
Рекомендуемые типы котлов
Установка котла на кухне имеет свои ограничения не только по размещению, но и по выбору отопительного оборудования, которые необходимо учитывать еще на этапе подготовительных работ. Существует три основных типа бытовой отопительной техники, отличающейся принципом работы, и у каждого есть свои отличительные характеристики:
- Атмосферные конвекционные котлы с открытой горелкой – не лучший вариант для установки на кухне. В процессе работы атмосферных приборов, сжигается воздух, забираемый в помещении. Данная модель не подойдет для малогабаритной кухни. Минимальная площадь помещения, используемого под котельную, не менее 9 м².
По технике безопасности, закрывать атмосферный котел категорически запрещается. Поэтому, если принимается решение об установке конвекционного оборудования, стоит выбрать модель с красивой декоративной панелью и внешним видом. - Турбированные котлы с закрытой камерой сгорания – менее требовательны к установке. Подключаются к коаксиальному дымоходу, по которому осуществляется забор воздуха с улицы и отвод продуктов сгорания.

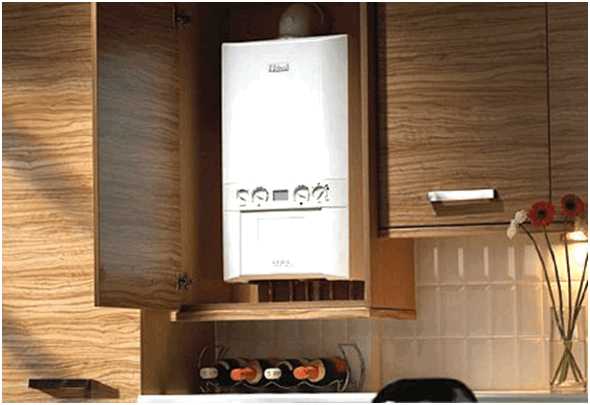

Турбированный газовый котел, можно спрятать на кухне в мебельный шкаф. Рекомендуемая площадь кухни 6-8 м².
Единственный недостаток турбированных моделей – большой шум от котла, который производят вентиляторы системы дымоотведения и нагнетающие воздух в камеру сгорания. - Конденсационные котлы – еще один тип отопительного оборудования, который рекомендуется устанавливать на кухне. В процессе работы, образуется большое количество конденсата. Потребуется подключить систему конденсатоотведения, что влияет на расположение котла относительно канализации.
Конденсационные модели оптимально подходят для установки в многоквартирном доме, имеют максимальную теплоотдачу и КПД до 109%. Оборудование не сжигает воздух в помещении.
Закрыть конденсационный газовый котел на кухне, можно любым способом: встроить в мебель, изготовить декоративный короб и т.п. Теплогенераторы предназначены для подключения к низкотемпературным системам отопления. Особенно эффективны при совместном применении с теплыми полами.![котел встроенный в кухонный шкафчик]()
Турбированные и конденсационные теплогенераторы, управляются микропроцессорной автоматикой, зависимы от наличия электричества в сети. Подключение к электросети выполняется через источник бесперебойного питания.
Решая, как именно расположить котел в нише или в мебельном шкафе, учитывают необходимость дополнительного места для сопутствующего оборудования.
Требования для установки котла в кухне
Планировка кухни осуществляется с учетом требований, распространяющихся на установку газового отопительного оборудования. Действующие нормативные документы определяют:
- Наличие двери, разделяющей кухню и другие помещения.
- Минимальные требования относительно оконных проемов.
- Присутствие приточно-вытяжной вентиляции.
- Расположение розетки, труб котла.
- Требования к системе дымоотведения.
Интерьер кухни с газовым котлом на стене или полу, должен строго соответствовать действующим СНиП и санитарным нормам. При выявленных грубых нарушениях, представитель Газового хозяйства имеет право отключить подачу газа и наложить штрафные санкции.
При установке газового котла, главным должно быть соблюдение правил безопасной эксплуатации. Эстетическая ценность, имеет второстепенное значение.
Нужна ли дверь на кухню при установке котла на газе
Требования к установке газовых котлов отопления на кухне, оговаривают, что помещение должно быть отгорожено от коридора и жилых комнат дверным полотном. Категорически запрещается заменять дверь аркой.
Двери на кухне с установленным газовым котлом, не должны иметь нижнего порога, для беспрепятственной циркуляции воздуха. В качестве альтернативы, допускается врезка в полотно конвекционного канала, закрытого декоративной панелью.
Нужна ли форточка в кухне, если стоит газовый котел
Правила размещения газового отопительного котла на кухне, в частности, СНиП 31-01-2003, оговаривают необходимость в оконном проеме с установленной форточкой. Строго говоря, металлопластиковые стеклопакеты с открывающимся окном (не имеющие форточки) являются нарушением норм. Но, обычно представители газовой службы, не обращают на это внимание.
Форточка, как и конвекционные отверстия в двери на кухню, необходимы для обеспечения непрерывной циркуляции воздушных потоков. Если требуется встроить газовый котел в кухонную мебель, важно особенно тщательно выбирать расположение, чтобы оно соответствовало направлению циркулирующего воздуха. В фасаде мебели, также делают конвекционные отверстия.
Вентиляция на кухне с котлом на газе
Как показывает практика, лучше выбрать котел, который можно повесить на стену. Это облегчает приток воздуха к горелочному устройству. Даже модели с закрытой камерой сгорания, хотя и в меньшем объеме, но все же сжигают воздух из помещения. Поэтому, существуют строгие требования к вентиляции кухни:

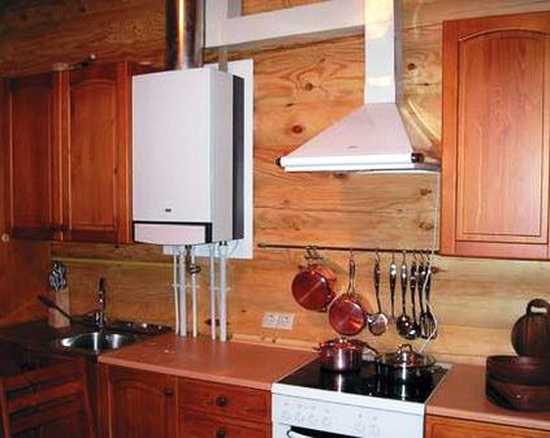

- Совместить вытяжку для газового котла с кухонной вытяжкой, существующими правилами запрещается. Требования оговаривают необходимость в отдельном канале.
- Расчет диаметра вентканала, при установке котла на кухне, выполняется с учетом производительности отопительного оборудования. Вычисления выполняют специалисты службы МЧС, либо смежной организации. После расчетов диаметра вентиляционной трубы, оформляется акт о соответствии каналов требуемым параметрам. Регистрация документа выполняется в МЧС.
- Правила установки вытяжки учитывают необходимый воздухообмен в помещении. Согласно п. 9.2, СНиП 31-01-2003, в расчет принимается кратность, равная 1 м³/час + 100 м³/час при включенном отопительном оборудовании. Для атмосферных горелок, в расчет принимается двойной воздухообмен. Для теплогенераторов с закрытой камерой сгорания, одинарный.
Каким должен быть потолок на кухне
Оптимально подойдет потолок из гипсокартона, или огнестойкой ГВЛ плиты. Требования СНиП разрешают применение любого вида негорючего материала. При этом, рекомендуемая высота от пола, на которую вешается газовый котел в кухне, составляет промежуток от 80 до 160 см, а минимальный разрыв между корпусом котла и потолком 80 см.
Согласно этому правилу, делать натяжной потолок в кухне, если планируется установка котельного оборудования, работающего на газе, не рекомендуется. Запрещается применение пластиковых панелей. Рекомендуется использование гипсовых и цементно-песчаных штукатурок с последующим окрашиванием поверхности.
Где должна быть установлена розетка котла
Расстояние от газового отопительного оборудования до розетки, оговаривается в инструкции по эксплуатации. Данное требование контролируется органами Газнадзора. Электророзетка для котла монтируется не ближе чем в 1 м.
Еще одно требование, это правильное расположение холодильника на кухне, относительно газовых отопительных приборов. Минимальное расстояние должно быть не менее 30 см. Промежуток необходим для обслуживания котла.
Как спрятать трубы газового котла
Существующие нормы, запрещают закрывать стояки основных коммуникаций, несъемными конструкциями. На практике это означает следующее:
- Спрятать на кухне трубы в штробы, запрещается. Хотя, можно добиться ввода котельного оборудования в эксплуатацию, при первой же проверке, инспектором будет выписан штраф с указанием, предоставить свободный доступ к коммуникациям.
- Закрыть котел и трубы, подведенные к нему, можно исключительно декоративным съемным коробом. При этом, крайне важно, чтобы коммуникации оставались в свободном положении и имелся доступ к отсекающему вентилю. Скрыть трубы коробом съемной конструкции, достаточно просто и не требует существенных материальных затрат.
Как вывести дымоход из кухни для газового котла
Чтобы правильно расположить на стене газовый котел в сочетании с кухонным гарнитуром, потребуется учесть прохождение дымохода. Котельное оборудование устанавливают как можно ближе к месту, где дымовая труба выходит на улицу. Так, можно избежать необходимости сверлить отверстия в шкафчиках для прохождения дымохода.
Коаксиальный дымоход выводится через стену. Атмосферные модели, подключаются исключительно к специально предусмотренному вытяжному каналу.
Требования и нормы, оговаривающие установку и размещение газового котельного оборудования на кухне, требуют неукоснительного соблюдения. Чтобы избежать ошибок, стоит получить консультацию у инспектора газовой службы.
avtonomnoeteplo.ru
Монтаж газового настенного котла
Зачастую частные дома не имеют доступа к централизованным системам, поэтому собственникам приходится самостоятельно решать вопрос о том, каким образом реализовать монтаж газового настенного котла. Казалось бы, что этот вопрос легко решается путем привлечения специалистов из специализирующихся на этом компаний, однако эта услуга относительно затратна в финансовом плане.
В связи с этим у владельца дома возникает о вопрос о том, возможно ли осуществить монтаж настенного котла своими руками? При внимательном подходе к делу — ответ положительный.
Подготовка к подключению котла
В первую очередь, необходимо определиться с местом, где будет выполнен монтаж газового настенного котла. При этом важно учитывать, что котел должен располагаться в теплых помещениях. Кроме того, место размещения котла должно быть согласовано с государственными газовыми службами.
Место определено — отлично! На следующем этапе необходимо придумать, куда будут сбрасываться отработанные газы.
Для решения этой задачи обычно используются уже имеющиеся дымоходы, либо прокладываются отдельные трубы через стену на улицу.
Третьим шагом будет подключение оборудования, согласно схемы подключения газового настенного котла. Это очень ответственный этап и перед началом его реализации потребуется обратиться к сопроводительной документации на оборудование, чтобы узнать точные технические параметры и требования по монтажу газового настенного котла.
В-четвертых, при подготовке к подключению следует обратить внимание на следующие моменты:
- Котел нельзя крепить на гипсокартоновых стенах. Это также относится к стенам из фанеры, вагонки и пр.
- Схема монтажа настенного газового котла предполагает, что размер дымохода и колена котла должны четко совпадать. Обычно дымоход идет в комплекте с котлом, поэтому такие проблемы редки.
- Необходимо, чтобы после монтажа настенного котла, к нему было легко получить доступ для обслуживания и ремонта. Нельзя закрывать котел панелями, гипсокартоном.
- В том случае, если котел устанавливается в закрытых помещения, надо оставить по 10 см со всех сторон от котла свободными. Это необходимо как в целях безопасности, так и с целью свободного доступа к устройству.
- Схема подключения газового настенного котла должнапредусматривать соответствие котла его функциональной нагрузке.
- Если новый котел устанавливается вместо старого, то все элементы старой системы должны быть отремонтированы, отмыты, прочищены.
- Схема отопления от настенного котла должна предусматривать подвод воды к котлу. Рекомендуется использовать специальные очищающие воду фильтры, чтобы предотвратить засорение элементов котла.
- Схема подключения настенного котла должна также предусматривать устройство замкнутого контура во время циркуляции воды — чтобы избежать излишнего образования накипи и засорения системы.
Последовательность действий при креплении котла
Монтаж настенных газовых котлов отопления требуется проводить строго согласно прилагающейся к оборудованию инструкции.
Шаг 1. Организация отверстия для сброса отработанного воздуха (дымоход).
Шаг 2. Рекомендуется проводить монтаж настенного котла отопления по вырезанному из бумаги шаблону, закрепленному на стене.
Шаг 3. Согласно схеме обвязки настенного газового котла, производится подключение котла к инженерным системам — к холодному водоснабжению и системе ГВС.
Шаг 4. После размещения котла на стене, го требуется подключить к электрической сети в соответствии со схемой подключения настенного котла.
Шаг 5. Важно заземлить устройство!
Шаг 6. После проведения всех работ рекомендуется еще раз произвести сверку всех узлов, согласно инструкции и разработанной схеме.
Шаг 7. После чего можно провести тестовый запуск системы.
Шаг 8. На этом этапе потребуется пригласить специалиста из газовой службы для оценки работы и запуска ее в эксплуатацию.
kotlobzor.ru
правила установки и монтажа, как спрятать газовый котел на кухне
Многие хозяева квартир стараются оградить себя от неожиданных отключений отопления и подачи горячей воды и устанавливают дополнительное оборудование -газовый котел на кухне, так как в другом месте расположить его будет проблематично из-за неудобства подвода необходимых коммуникаций. При этом стремятся, чтобы установленный агрегат выглядел эстетично или был скрыт декоративными элементами отделки. Рассмотрим способы, как спрятать газовое обогревательное устройство на кухне.
Способы скрытия газового оборудования
Не все модели автономных бытовых газовых котлов выглядят на кухне привлекательно. Однако, если агрегат функционален и удовлетворяет предъявляемым требованиям, недостаточный уровень эстетичности оборудования не критичен — устройство можно как закрыть, так и замаскировать. Способов для осуществления этого достаточно, перечислим основные:
- Обустройство котла навесным декоративным шкафом со створками, но без задней стенки, вписывающийся в общий дизайн кухни.
- установка котла на кухне в выгородке, устроенной за перегородкой из стального профиля и гипсокартона с последующей декоративной отделкой ГКЛ (гипсокартонных листов).
- монтаж газового агрегата, исходя из удобства размещения и эксплуатации, с последующим художественным оформлением устройства – покраска, нанесение орнаментов, оклейка теплостойкими материалами.
- размещение котла между схожими с ним по цвету и форме элементами обстановки помещения, которые сделают его присутствие неброским.
Можно выполнить также декоративную облицовку обвязки (сетей и магистралей) газового агрегата, чтобы из малопривлекательных проводов, труб и воздуховодов превратить её в элементы художественного оформления кухни.
Рассмотрим подробнее способы эстетичной установки газового котла на современной кухне и правила, которые необходимо при этом соблюдать.

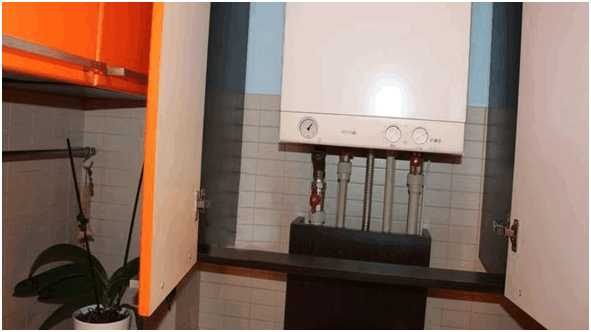

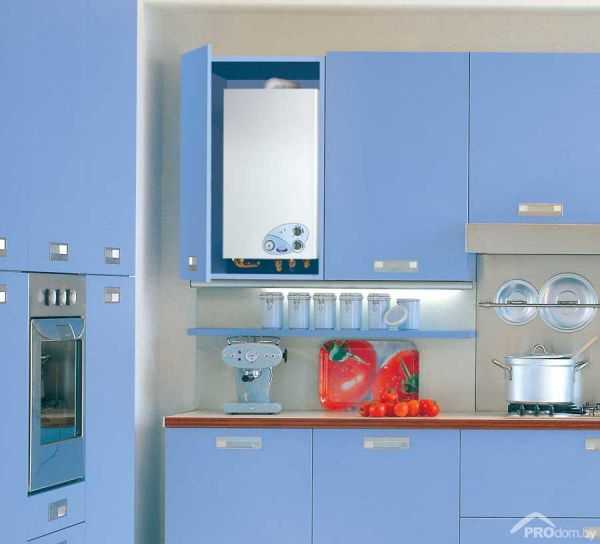

Размещение колонки в шкафчике
Наиболее эффективно в плане эстетичности скрыть обогревательное оборудование можно при помощи короба, имитирующего навесной кухонный шкафчик, но по факту являющегося футляром котла, выполненным под мебель.
В идеале, такой шкафчик должен заказываться в составе кухонного мебельного гарнитура, чтобы быть включённым в архитектурную компоновку мебели и не отличаться материалом исполнения. Но, если такой футляр изготавливается позже, то всегда можно подобрать материал в цвет уже имеющейся обстановки или же, наоборот, эффектно контрастирующий с ней. Одним из много численных примеров является это фото.
Выбор декоративного шкафчика в качестве средства скрытия газового котла на кухне требует соблюдения ряда требований безопасности:
- конструкция шкафа должна обеспечивать свободный доступ к приборам управления и запорной арматуре;
- шкафчик для котла с камерой сгорания открытого типа не должен иметь верхней и нижней стенок, а передняя створка должна иметь жалюзи или решётку;
- отделка внутренних поверхностей футляра должна быть выполнена из негорючих материалов;
- вокруг котла в шкафу должна быть обеспечена естественная циркуляция воздуха;
- под шкафчиком не должны располагаться бытовые электроприборы из-за возможного попадания на них воды после срабатывания предохранительного клапана сброса давления котла.
Важно! Расстояние от котла до боковых стенок шкафа должно быть не менее 3 см, до верхней стенки – 35 см, снизу – 25 см зазора.
Если есть возможность установить газовый котёл на кухне в нише между имеющимися шкафчиками, то агрегат оформляют только передней створкой, которая устанавливается на дверную («створочную») коробку, закреплённую между соседними коробами шкафов. Наружную поверхность боковых стенок граничащих с газовым котлом шкафчиков покрывают огнестойкой экранирующей эмалью или негорючими материалами, например, керамической плиткой.
Важно! Установка декоративного шкафчика или рамки со створкой производится после монтажа и испытаний котла в действии.

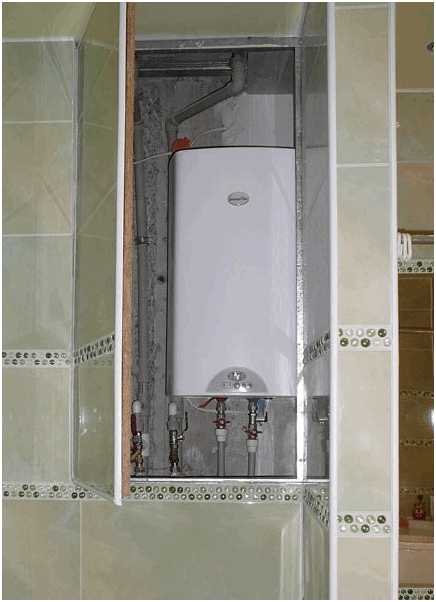

Cкрытие колонки при помощи гипсокартона
В целом процедура представляет собой создание шкафчика из гипсокартона, который снаружи будет закрыт створкой, как обыкновенный кухонный ящик, совпадающий по цвету и дизайну. При этом гипсокартон имеет ряд преимуществ: жаростойкость гипса и лёгкость работы с ним.
Для изготовления шкафчика из ГКЛ понадобится:
- металлический профиль для монтажа поверхностей из гипсокартона;
- лист гипсокартона;
- фасадная створка под дизайн кухни;
- петли для крепления дверцы;
- шурупы-саморезы;
- инструмент для резки и монтажа (рулетка, канцелярский нож, болгарка с отрезным диском, вытяжные заклёпки с ключом, отвёртка или шуруповерт, дрель со сверлом по бетону).
Важно! Шкафчик необходимо устанавливать до окончательного крепежа обогревательного оборудования, так как при изготовлении его каркаса можно повредить котёл. Но по месту монтажа котла всё должно быть готово для его размещения, чтобы по готовности коробки оставалось только зафиксировать прибор по месту и подключить магистрали.
Технология изготовления шкафчика из гипсокартона следующая:
- На стене выполняется разметка под шкафчик – наносится контур котла и к его размерам добавляют: в стороны по 5 см, вверх -35 см, вниз -25 см. По получившемуся периметру нового контура к стене саморезами с дупелями крепят рамку из стального профиля, которая будет основой для остальной части каркаса, монтируемой на вытяжных заклёпках.
- К готовому каркасу крепится нарезанный по размерам гипсокартон – те стенки, через которые к котлу будут подходить магистрали.
- Производится установка газового котла и подключение к нему труб через выполненные в ГКЛ отверстия.
- Монтируется фасадная створка, в которой сверлятся отверстия или выполняются прорези для естественной вентиляции.
В итоге получается шкаф для котла, который можно отделать даже керамической плиткой, после чего он отлично впишется в кухонную обстановку.
Несмотря на явные достоинства, этот метод имеет некоторые недостатки. Во-первых, в этом случае неудобно монтировать сам агрегат. Для этого необходимо заранее продумать всю систему коммуникаций. А во-вторых, важно найти удачное место, чтобы такая конструкция смотрелась гармонично.
Маскировка котла
Ещё одним способом скрытия газового оборудования является его оформление отделочными материалами под общий стиль кухни, чтобы агрегат сливался с цветовой гаммой стен или выглядел как художественная, а не техническая составляющая обустройства.
Добиться этого можно:
- покраской котла художественным способом, используя нанесение узоров и орнаментов с помощью трафаретов;
- оклейкой декоративной плёнкой (однотонной, в виде художественного панно).
Покраска
Не каждый решится покрасить новый котел, находящийся на гарантии. Обычно к такому методу прибегают в случае использования старых агрегатов. Для покраски лучше использовать нитроэмали, которые хорошо садятся на металл и быстро сохнут. Поверхность котла предварительно очищают от ржавчины наждачной бумагой и обезжиривают ацетоном или уайт-спиритом. Если агрегат имеет вмятины, их нужно зашпаклевать автомобильной шпаклёвкой и обработать до гладкости водостойкой наждачкой.
Покраску производят двумя-тремя слоями согласно инструкции по применению краски, которая имеется на баллончике.
Важно! В помещении производства покраски не должно быть открытого огня, так как пары нитрокраски взрывоопасны. Работать с нитрокраской нужно, используя средства индивидуальной защиты дыхания.
Оклейка плёнкой
Удалить с оборудования пыль и грязь. Приклеивать плёнку, используя для её притирки к поверхности сухую чистую ветошь или резиновый валик для предотвращения образования пузырей. Резку лишних кромок производят канцелярским ножом с тщательной подгонкой стыков друг к другу.
Важно! Эта операция требует наличия определённых навыков и опыта, поэтому для оклейки такого значительного по размерам устройства, как газовый котёл, лучше обратиться к специалисту. Иначе перерасход плёнки будет непредсказуем.
Недостатки метода оклейки:
- трудно найти пленку, которая полностью повторит дизайн или хотя бы цвет кухонного гарнитура;
- покрытие выцветает, теряет яркость;
- плёнку легко повредить;
- изменение внешнего вида оборудования чревато потерей гарантийного обслуживания.
Следующая фотография наглядно демонстрирует успешное изменение экстерьера котла путём наклейки художественного панно небольшой площади.
Задача часто упрощается, если видимая часть агрегата незначительна по площади, и для сочетания котла с интерьером достаточно оформить только её. Тогда проще подобрать рисунок или орнамент для повышения эстетичности прибора.
Скрытие или маскировка коммуникаций
Магистрали и коммуникации, к которым подключен газовый котёл, также можно художественно оформить или скрыть, чтобы они не снижали уровень эстетичности кухни или же в интерьере сами являлись элементами отделки.
Важно! Монолитная заделка газопровода в стену запрещена – в квартире он должен быть доступен на всём протяжении.
Многие производители отопительного оборудования в комплекте поставляют специальные панели с коробами, позволяющие эстетично прикрыть и облагородить составные элементы системы, снимаются эти устройства также несложно.
В продаже имеются и универсальные корпусы для крепления на стену и размещения в них счётчиков, манометров, вентилей и т.д. Чтобы они лучше вписались в интерьер, материал изготовления поддаётся покраске.
Кроме того, водопроводы, воздуховоды можно спрятать описанным выше способом – устройством стальных коробов с последующей обшивкой их гипсокартоном. Данная технология универсальна, рассчитана на применение для облицовки магистралей различной протяжённости и позволяет обыграть любой профиль, разница будет лишь в расходе материалов.
Заключение
Способы спрятать газовый агрегат или облагородить экстерьер бывшего в употреблении оборудования, потерявшего внешнюю привлекательность, позволяют не только поддерживать эстетичность кухни на высоком уровне, но и дают существенную экономию, избавляя от необходимости покупки нового котла взамен имеющегося, ресурс которого ещё не исчерпан.
znatoktepla.ru
Как установить и спрятать газовую колонку на кухне
- Содержимое:
- Как правильно повесить колонку на кухне
- Можно ли переносить колонку в другое место на кухне
- Можно ли объединить кухню с комнатой если есть колонка
- Разрешено ли закрывать трубы от газовой колонки
- Можно ли устанавливать вытяжку в кухне с колонкой
- Можно ли закрыть колонку фасадом
- Как скрыть газовую колонку на кухне
- Можно ли делать натяжной потолок на кухне с газовой колонкой
- Какой потолок лучше сделать на кухне с колонкой
- Как разместить на кухне холодильник и колонку на газе
Любое газопотребляющее оборудование считается потенциально опасным. В СНиП и СП подробно описаны правила, ограничивающие размещение котлов и водонагревателей, а также требования к правильной установке газовой колонки на кухне. В частности, в строительных нормах оговаривается:
- минимальная площадь;
- тип помещения;
- размещение относительно газовой плиты и холодильника;
- возможность скрытия труб и водонагревателя кухонным фасадом.
Правила оговаривают монтажную высоту газового оборудования относительно пола и потолка и виды отделочных материалов, которые можно использовать для облицовки потолка в кухне с колонкой.
Как правильно повесить колонку на кухне
Определяя будущее расположение газового водонагревателя ориентируются на действующие СНиП 42-01-2002, СП 62.13330.2011, с прописанными особенностями установки. Как правило, установка колонки выполняется после изготовления проектной документации. Чтобы правильно подключить газовый водонагреватель, нужно будет выполнить работы строго по имеющейся монтажной схеме.
Основные правила расположения газовой колонки на кухне по СНиП:
- Удаление продуктов горения — требуется наличие естественной вентиляции. Система дымоудаления не должна быть принудительной. В качестве трубы запрещается использовать гофру. Рекомендована сталь: нержавеющая или оцинкованная.
- Запрещается вешать колонку над холодильником, газовой плитой, раковиной. Минимальное расстояние между приборами не менее 0,4 м. Исключение малогабаритная кухня с газовой колонкой, менее 6 м². В таких помещениях допускается подключение водонагревателя над мойкой.
- Объем кухни не менее 21 м³, при условии, что мощность водонагревателя не превышает 10 кВт, и установлена 4-х конфорочная газовая плита.
- Фартук на кухне изготавливаются из огнестойких материалов. Подойдет керамическая плитка, штукатурка.
Высота от пола до нижнего края нагревателя 80-120 см. Разрыв между потолком и верхним краем корпуса не менее 30 см.
Правильное расположение колонки необходимое условие для ее безопасной работы и предотвращения аварийных ситуаций. Самостоятельное подключение газового водонагревателя чревато штрафными санкциями и отключением потребителя от газоснабжения.
Можно ли переносить колонку в другое место на кухне
Любые изменения: перенесение колонки или её замена требуют повторного изготовления проекта на газоснабжение. Причем если колонка была установлена по старым правилам, действующим до 60 г., ее установка будет происходить по СНиП, действующим сегодня. Так, в старых требованиях разрешалось монтировать газовый водонагреватель в ванной. Современные нормы это запрещают. Колонку потребуется перенести на кухню.
Что касается размещения оборудования, то хозяин квартиры может столкнуться со следующими сложностями. Переносить газовый водонагреватель в пределах кухни, без необходимости в изменении проекта, допускается в пределах 1,5 м от первоначального расположения. Если необходимо установить колонку на другую стену или сдвинуть более полутора метров — это будет приравниваться к прокладке новой газовой магистрали и потребует согласований и изготовления нового проекта.
Можно ли объединить кухню с комнатой если есть газовая колонка
В СНиП оговариваются требования к помещениям, где может быть установлено газопотребляющее оборудование. Допускается подключение колонок и котлов в нежилых комнатах и технических помещениях. При перепланировке кухни необходимо учитывать несколько регламентирующих правил:
- Обязательно наличие двери в помещение с установленным газопотребляющим оборудованием, а также перегородки между колонкой или котлом и жилыми комнатами (30.12.2009 № 384-Ф3 «Технический регламент о безопасности зданий и сооружений).
- Объединение с гостиной возможно только при условии, что полученное помещение не будет использоваться в качестве спальни. Предусматривается раздвижная ширма.
Объединение комнаты и кухни теоретически возможно. Начиная с 2011 г. большинство строгих запретов было устранено. После упразднения СНиП и появления СП (сводов правил). В самом документе указывается, что требования носят рекомендательный характер. Для малогабаритных кухонь увеличение площади за счет квадратных метров смежного помещения может быть единственным выходом.
Разрешено ли закрывать трубы от газовой колонки
Строго говоря нет. Скрыть трубы допускается только при условии, что к ним будет свободный доступ. На практике это означает, что можно использовать декоративный короб с ревизионными люками или дверями.
Спрятать трубы от колонки в глухих нишах: полностью зашить гипсокартоном или пластиком будет грубым нарушением. При очередном посещении инспектор выпишет штраф и укажет на необходимость демонтировать декоративный короб, кончено при условии, что он не имеет окошек для осмотра трубопровода.
Можно ли устанавливать вытяжку в кухне с колонкой
Допускается использование естественной приточно-вытяжной вентиляции. Ставить вытяжку на кухне с газовым проточным водонагревателем можно только если она не будет создавать принудительную циркуляцию воздуха.
Причина этого запрета проста. Если произойдет утечка, искусственная вентиляция на кухне направит газ в канал и распространит по квартирам соседей, не имеющих электрической вытяжки.
Можно ли закрыть колонку фасадом
Согласно правилам, описанным в СНиП, газовый водонагреватель должен быть установлен на уровне глаз в прямой видимости человека. Фактически потребитель должен видеть имеется ли горение (работает ли колонка). Одновременно важно обеспечить беспрепятственный приток воздуха, необходимого для сжигания газа.
Чтобы замаскировать колонку нужно учесть несколько действующих ограничений:
- Закрывать проточный газовый водонагреватель фасадом кухни нельзя. Колонку допускается встроить в незакрывающийся короб. Некоторые потребители просто снимают дверцу шкафа перед приходом инспектора и открывают ее каждый раз при пользовании нагревателем.
- Короб не должен иметь нижней и верхней части, чтобы обеспечить полноценный приток воздуха и не вызвать пожар по причине нагрева воспламеняющегося материала шкафчика от греющейся поверхности дымохода.
![размеры размещения колонки в шкафу]()
- Разводка газовой трубы на плиту и колонку не должна быть скрыта глухим коробом. Необходим доступ посредством ревизионного люка или открывающейся дверцы.
Газовая колонка на кухне не закрывается мебельным фасадом. Нарушение предусматривает штрафные санкции.
Как скрыть газовую колонку на кухне
Полностью закрыть водонагреватель не получится. Поэтому рекомендовано приобретать кухонный гарнитур вместе с газовой колонкой, так, чтобы декор водонагревателя совпадал с текстурой и внешним видом мебели.
Выше описывалось, что оборудование, встроенное в интерьер кухни не должно иметь фасада. В коробе не устанавливается нижняя и верхняя часть. Между стенками колонки и горючей поверхностью оставляют минимальный разрыв в 15 см.
Можно ли делать натяжной потолок на кухне с газовой колонкой
Чтобы ответить на этот вопрос следует узнать какие требования оговаривают нормативные документы. Для облицовки поверхности над газовым водонагревателем используются исключительно негорючие материалы с индексом не менее М1 — не могут самостоятельно загореться и поддерживать горение. Именно такая категория присвоена пленочным натяжным потолкам.
При монтаже учитывают несколько нюансов:
- расстояние от газовой колонки до натяжного потолка минимум 30 см;
- выдерживаемая без деформации материала потолка температура нагрева 70°С;
- если дымоход выходит в потолок, возле трубы оставляют зазор не менее 30 см по окружности.
Натяжные потолки на кухне с газовой колонкой хороший вариант, соответствующий требованиям пожарной безопасности. Существующие правила ограничивают применение исключительно горючих материалов.
Комбинация газовая колонка и натяжной потолок полностью соответствует СНиП и СП. Отдельно можно выделить, что материал не способствует развитию плесени и скапливанию конденсата, что считается дополнительным плюсом, увеличивающим комфорт эксплуатации водонагревателя.
Какой потолок лучше сделать на кухне с колонкой
В СНиП и СП не описаны все материалы, которые можно использовать для облицовки. Основное требование и критерий выбора — пожаробезопасность. Рекомендованные виды отделки:
- Потолок из гипсокартона — поверхность шпаклюют, после чего окрашивают. Если дымоход подходит к потолку. Обои клеить запрещено.
- Подвесной потолок системы «Армстронг» — на данный момент материалу присвоен класс НГ (негорючий). Панели не возгораются самостоятельно и не могут поддерживать горение. Хороший вариант для обустройства кухни.
- Панели ПВХ на потолке — в случае кухни с встроенной газовой колонкой этот вариант облицовки недопустим. Панели быстро воспламеняются и при горении выделяют токсичный газ. Пластиковый потолок прямо противоречит действующим строительным нормам и правилам пожарной безопасности.
Для выравнивания поверхности допускается применение любых гипсовых и штукатурных смесей, с последующим окрашиванием водоэмульсионной краской. На кухне с газовой колонкой должен быть потолок изготовленный без применения горючих материалов. Оклеивать поверхность обоями и красить ее эмалью категорически запрещено.
Как разместить на кухне холодильник и колонку на газе
При правильной установке между колонкой и холодильником выдерживают технологический разрыв в 40-80 см. В старых «хрущевках» выдержать такое расстояние не представляется возможным. Нередко водонагреватель ставят непосредственно над холодильником, что не совсем верно с точки зрения действующих сводов правил (СП).
Современные газовые колонки с закрытыми камерами сгорания, в описанной выше связке, работают без проблем. Установка водонагревателя больше влияет на функциональность холодильника (в инструкции производителя указывается на то, что ставить технику возле любого греющегося оборудования запрещено). Инспекторы закрывают глаза на это незначительное нарушение, разрешая эксплуатацию газового водогрейного оборудования.
Прежде чем планировать замену колонки и ее перемещение, следует получить консультацию в Газовой службе. Неправильное подключение, нарушения при монтаже водонагревателя или облицовки стен и потолков приводят к отключению оборудования и штрафным санкциям.
avtonomnoeteplo.ru
Установка настенного газового котла нормативы
Монтаж отопительного котла — задача непростая. Котел нельзя повесить кое-как, так как от того, насколько корректно произведена установка настенного котла, зачастую зависит безопасность проживающих в доме людей.
Этим обусловлено то, что монтаж этого устройства проводится в строгом соответствии с техническими требованиями и нормативами, принятыми в России на законодательном уровне.
Именно поэтому установка настенного котла своими руками — процесс крайне трудоемкий и сложный для новичка.
Этапы подготовки к установке котла
Перед тем, как хозяин дома приступит к монтажу системы отопления, потребуется собрать некоторые документы:
- договор об обеспечении дома газом;
- техническое задание и схема установки газовой системы, утвержденная в соответствующих органах;
- письменное разрешение газового инспектора на монтаж оборудования.
Правила и нормы установки котла
Газовое отопительное оборудование устанавливается в соответствии с разработанными и утвержденными технологиями, обеспечивающими безопасность его эксплуатации.
- Вопрос о том, как установить настенный котел, начинается с подготовки для него помещения. Помещение обязано соответствовать некоторым требованиям: котельная может быть расположена в любом месте дома, кроме ванной комнаты, жилых комнат и санузла. Однако при установке настенных узлов это требование может быть смягчено в зависимости от типа котла. Объем помещения — от четырех кв.м., высота потолка — от двух метров. Ширина дверного проема — не менее 800 мм. Также в помещении должно быть предусмотрено естественное освещение котла через окно. При этом, размер окна должен соответствовать 0,3 м.кв. на каждые 10 м.кв. помещения.
- Правила установки настенного газового котла регламентируют поступление определенного объема свежего воздуха с помощью приточной вентиляции к месту использования котла. Недостаточное количество поступающего воздуха может быть связано с накопление в помещении опасного для здоровья и жизни вещества.
- Установка настенного газового котла: нормативы при его размещении таковы, что от стены до поверхности котла должно быть более 10 см. В случае, если это расстояние меньше положенного, стена должны быть защищена огнестойким покрытием.
- Газопроводные трубы могут быть металлическими, но не пластиковыми.
- Дымоходное отверстие должно соответствовать мощностным возможностям котла. При этом его высота должна быть не менее 5 м при условии, что дымоход устанавливается выше конька на крыше доме. При установке дымохода, он может иметь не более трех изгибов.
- При организации системы электроснабжения необходимо предусмотреть наличие автомата с токовой защитой и с тепловой защитой.
- В комнате, где будет стоять котел, должен быть размещен датчик газа, увязанный с реле. В случае утечки газа датчик должен подать сигнал реле на блокирование поступления газа. Кроме того, должна сработать звуковая сигнализация.
- Установка настенного газового котла, нормативы при его запуске обязывают обеспечить устройство счетчиком газа.
- Если рядом с котлом присутствуют другие газовые приборы, то расстояние между приборами устанавливается на отметке не менее 20 сантиметров.
- При установке настенного котла, требования затрагивают даже предмет полноценной комплектности оборудования. Комплектация котла должна соответствовать нормативам и содержат: руководство, крепления, шаблон из бумаги для установки, особые ключи и крепеж.
- Высота установки настенного котла — 80 см — 160 см от поверхности пола.
Если все эти требования соблюдены, то можно не сомневаться в надежности и пожаробезопасности системы газового отопления. Следует иметь в виде, что регулярно система отопления должна проходить техническое обслуживание силами сотрудников городской газовой службы.
kotlobzor.ru
