Как соединять полипропиленовые, полиэтиленовые и металлопластиковые трубы

Содержание статьи:

Любой стройматериал располагает собственным эксплуатационным периодом. Когда он заканчивается, надо заменять отработавшее свое изделия. Это относится и к трубам. Сегодня изделия из полипропилена настолько легки в установке, что дают возможность полностью заменить отопительный/водопроводный комплекс без особого труда. Нужно лишь знать, как соединять полипропиленовые трубы.

Подобный материал хорош тем, что продукция обладает следующими свойствами:

  • Прочные. Они могут справиться с перепадами давления и высокотемпературным воздействием, не поменяв собственных показателей;
  • Долговечные;
  • Устойчивы к коррозийному воздействию;
  • Легко устанавливаются. Для монтажа нужно лишь разогреть их особым устройством, выполнить соединение посредством фитингов. Для того, чтобы соединить металлическую трубу с полипропиленовой также используют фитинги.

Виды продукции из полипропилена

Выделяют четыре типа изделий из полипропилена:

  • PN 25. Максимально допустимое давление – 2,5 МПа. Применяется в системах отопления, горячих водопроводах;
  • PN 20. Универсальное изделие, которое может справиться с нагрузкой до 2 МПа. Применяется в холодных/горячих водопроводных комплексах (если температура воды не больше восьмидесяти градусов Цельсия). Она высокопрочная, потому что внутри есть армирование фольгой;
  • PN 16. Предназначается для систем отопления с невысоким давлением и холодных водопроводов;
  • PN 10. Изделие с тонкими стенками, которое выдерживает нагрузку до 1 МПа. Часто используется при обустройстве теплого пола (температура не выше сорока пяти градусов), холодного водопровода (до плюс двадцати).

Чтобы подобрать продукцию, которая подойдет для ваших целей, проконсультируйтесь со специалистом. Также можно посмотреть видео, в котором рассказывается, какие трубы нужно использовать в различных ситуациях.

Инструментарий

Легкость установки – ключевое достоинство полипропилена. Понадобятся определенные материалы, специальный инструментарий:

  • трубы из полипропилена;
  • карандаш;
  • клипсы, чтобы фиксировать магистраль;
  • рулетка;
  • муфты для соединения;
  • уголки;
  • ушастик-МРВ. Он применяется для закрепления смесителя;
  • выходы МРВ с резьбой из металла;
  • паяльное устройство;
  • ножницы для предметов из пластика.

Соединение полипропиленовых труб друг с другом

Диффузионное сваривание

Сейчас вопрос, как соединить полипропиленовые трубы является популярным. Наиболее распространенным методом считается диффузионное сваривание. Для того чтобы надежно закрепить их, применяют фитинги: муфты, уголки, переходники.

Трубы из полипропилена при монтаже холодного водопроводного комплекса точно прослужат до пятидесяти лет. Приблизительно двадцать пять лет они прослужат при монтаже горячего водопровода. Помните, что продолжительность эксплуатации зависит от входного давления и температуры.

Полипропиленовая продукция весьма прочна, способна справиться с любыми изменениями в системе. Большое давление и низкотемпературные условия никоим образом не могут повлиять на длительность их эксплуатации

. Высокое давление и температура, которые зафиксированы в одно время, уменьшат длительность эксплуатации труб на пять – семь лет. В домашних трубопроводах не бывает экстремальных нагрузок, которые способны деформировать их, потому не нужно волноваться.

Прибор «Фузиотерм»

Если вас интересует соединение друг с другом, обратите собственное внимание на данный аппарат. Холодные изделия из полипропилена соединяются, затем выполняется обработка стыка прибором «Фузиотерм». Если нужно сварить 2 конца труб, их вставляют в особое отверстие, имеющееся в устройстве, предварительно прогрев аппарат до двухсот шестидесяти градусов. Потом их вытаскивают и соединяют.

Раструбная пайка

Если радиус меньше двадцати миллиметров, то их возможно соединить посредством ручного сваривания. Для соединения с деталью из металла необходимо использовать иной метод. Потребуется специальный паяльник для раструбной пайки.

1. Отрежьте кусок изделия особыми ножницами. Если присутствует армировка, выполните ее обработку, зачистите слой армирования в области отреза.

2. Наденьте перчатки, разогрейте паяльник и начните паять.

3. Делайте все быстро, чтобы область стыка не деформировалась.

Соединение полипропиленовых труб с полиэтиленовыми

Как соединить полиэтиленовую трубу с полипропиленовой? Для этого используется стыковое сваривание. Торцы нагреваются, пока материал не расплавится. Затем их сжимают. Образуется стык, шов остывает. Нагревание осуществляется плоским инструментом из металла, имеющим покрытие из тефлона.

Главное преимущество подобного сваривания заключается в том, что для прокладывания прямых участков не нужно тратиться на соединяющие элементы. Минус состоит в том, что, вне зависимости от радиуса соединяемых изделий, понадобится соблюсти множество правил стыкового сваривания. Кроме того, соединение двух отрезков отнимает много времени. Теперь вам известно, как соединить трубу ПНД с полипропиленовой.

Соединение полипропиленовых труб с металлическими

Актуальным остается вопрос, как соединять полипропиленовые трубы (в условиях высокого давления) с металлическими? Существует 2 метода. Выбирать один из них нужно, отталкиваясь от радиуса.

1. Для изделий с радиусом до 20 мм нужно использовать резьбовые соединения на металлической части системы. Фитинги, с одной стороны которых есть обыкновенная муфта под монтаж к пластику, а с другой – нужная резьба, продаются повсюду. Для того чтобы герметизировать стальную резьбу, воспользуйтесь льном с олифой или же современными уплотнительными материалами. Этим вы обеспечите долговечность соединения.

2. Для размеров побольше лучше использовать фланцевые соединения. Железную резьбу с радиусом в 300 мм невозможно завинтить вручную, даже если вы силач. Так как же тогда объединить металлическую трубу и полипропиленовую, если они большого диаметра? Используйте специальные переходники, которые можно приобрести в магазине.

Резьба и фланцы позволяют соединять металлические и полипропиленовые трубы без пайки, что очень удобно.

Соединение полипропиленовых труб с металлопластиковыми

Каким образом можно соединить металлопластиковую трубу с изделием из полипропилена? Нужно использовать компрессионные фитинги. Обычно они производятся из материала, который устойчив к коррозийному воздействию (медь, латунь). Конструкция заключает в себе штуцер, кольцо, накидную гайку. Посредством их обжим фиксируется.

Когда гайку закручивают, она давит на кольцо, закрепленное на трубном участке. Обычно подобное соединение используется в водопроводных и отопительных системах.

Типы фитингов

Выполнить соединение 2 кусков из неодинаковых материалов возможно особыми фитингами. Они еще используются, когда нужно соединить сантехнику с арматурой из стали. Вставки на фитингах необходимы для прочного соединения. Они могут быть изготовлены из латуни либо хрома. Сегодня наиболее распространены следующие варианты:

  • крестовины;
  • комбинированные тройники;
  • муфтовые;
  • шаровые краны;
  • переходники (располагают внешней пластмассовой резьбой).

Правильный выбор полипропиленовых изделий

Сложно выбрать что-либо определенное из широкого ассортимента, предоставляемого множеством изготовителей. Существуют критерии, которыми необходимо руководствоваться при приобретении.

1. Изделия должны находиться в соответствии с характеристиками водопровода/системы отопления.

2. Для того чтобы качественно собрать систему, нужно приобретать все детали у одного изготовителя. Подобный подход позволит создать надежную и долговечную конструкцию.

3. При выборе обращайте внимание на качество трубопроводов, фитингов. Оценивайте следующее:

  • гладкость внутренней/наружной поверхности;
  • наличие трещин, сколов, пузырей, неоднородной структуры, посторонних частиц;
  • правильность геометрии;
  • одинаковая толщина стен.

4. Помните, что полипропиленовые изделия предназначены для эксплуатации при температуре не меньше минус двадцати. Спросите в магазине, как хранить их зимой. Неправильное хранение приводит к деформации изделий.

5. Если по водопроводу будет идти вода для питья, поинтересуйтесь у продавца, соответствует ли товар нормам санитарии и гигиены.

6. Покупайте лишь прямые трубы, без изгибов. В магазинах они хранятся вертикально, поэтому постепенно они изгибаются, перестают быть ровными. Обязательно обращайте на это внимание.

7. Выбирайте изделия от проверенных изготовителей, которые хорошо зарекомендовали себя, имеют все необходимые сертификаты. Стараясь сэкономить, можно купить низкокачественное изделие, которое не сможет прослужить вам весь эксплуатационный период. Поэтому лучше заплатить побольше один раз, чем потом тратиться снова и проводить сложный ремонт водопровода/отопительного комплекса.


Советуем почитать:










stroysoveti.ru

Как соединить трубу ПНД с полипропиленовой



Нередко бывают случаи, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Полипропиленовые фитинги

Для соединения полипропиленовой трубы с другими видами труб существуют специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с такого же диаметра резьбой на другой трубе. Резьба на фитинге может быть внутренней или наружной. Также есть комбинированные муфты. Мы их рассмотрим позже.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Такой вид соединения применяется в трубах большого размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую потом надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы одинакового диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

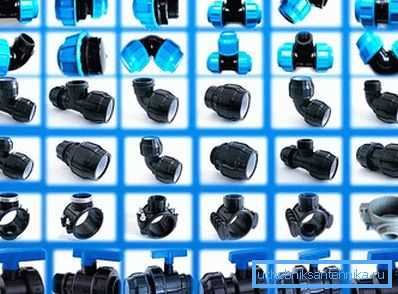

Виды фитингов для ПНД труб

Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.

Обратите внимание! Зажимную гайку нельзя очень сильно зажимать, иначе она может лопнуть или цанга раздавит край трубы.

После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.

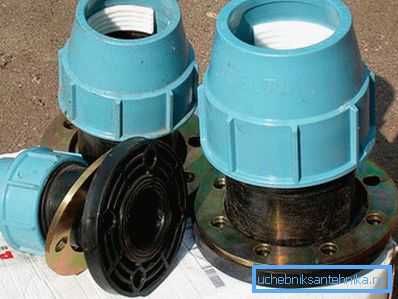

Фланец ПНД

Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Используя рассмотренные выше приспособления для труб, можно без труда соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

Фитинг полипропиленовый наружный

Если с цанговым соединением для ПНД трубы все ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте вкратце их рассмотрим:

  1. Муфта с внутренней резьбой служит для соединения трубопровода с другого типа трубой или приборами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
  2. Муфта с наружной резьбой выполняет те же функции, что и рассмотренная выше. Отличается лишь тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую впрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Грани рассчитаны под рожковый ключ. Внутри грани нарезана резьба. Такую втулку удобно накручивать ключом на другую резьбу. Также есть модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, описанная в 3 пункте, только имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод или снимать приборы. Другое название этой муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на предыдущий вид американки. Отличие лишь в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается так же, как и американка: в местах необходимого разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой есть цанга с подобной резьбой.

Пайка ПП фитингов

Труба ПП подготовлена к стыковке с ПНД трубой

Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260оC. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы без труда соедините полипропиленовую трубу с ПНД трубой. Здесь представлены все возможные варианты правильного соединения. Есть энтузиасты, утверждающие на строительных форумах, что эти две трубы можно спаять муфтой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разная температура плавления, поэтому такой шов может лопнуть или вообще расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на свой страх и риск.

Видео

Один из примеров, как заменить участок железной трубы на полипропиленовую. По такому же принципу можно соединять пластиковые трубы из различных материалов:

Фото

На этих фотографиях вы сможете увидеть, как еще можно подключать пластиковые трубы:

Тройник ПНД 25-1-25 с наружной резьбой можно использовать для подключения к ПП трубам Компрессионный фитинг для ПНД труб можно использовать для подключения к ПП трубам Переходник с ПП трубы на кран Подключение ПНД трубы к металлической трубе с помощью муфты Подключение ПНД трубы к металлической трубе через кран Подключение ПП трубы к металлической трубе

Последняя редакция: 23.10.2015 Автор: Александр Кривинда

+2 Рейтинг статьи Плюс Минус

Спасибо, ваш голос учтен!

Понравилась статья? ― Расскажите друзьям:

kanalizaciyavdome.ru

Как соединить трубу пнд с полипропиленовой

Часто бывают случаи, в то время, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из различных материалов. В данной статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют особые фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с для того чтобы же диаметра резьбой на другой трубе. Резьба на фитинге возможно внутренней либо наружной. Кроме этого имеется комбинированные муфты. Мы их рассмотрим позднее.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Таковой вид соединения используется в трубах громадного размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую позже надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы однообразного диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет приблизительно такие же устройства для соединения. Самое популярное – цанговое соединение. Для соединения труб применяют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется вовнутрь трубы, надевается зажимная гайка и хорошо затягивается.

Совет! Зажимную гайку запрещено сильно зажимать, в противном случае она может лопнуть либо цанга раздавит край трубы.

По окончании соединения цанги на другой край муфты с резьбой возможно накручивать другую трубу с резьбой для того чтобы же диаметра.

Фланцевое соединение ПНД труб выполняется подобно соединению, обрисованному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Применяя рассмотренные выше приспособления для труб, возможно легко соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

В случае если с цанговым соединением для ПНД трубы ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте кратко их рассмотрим:

  1. Муфта с внутренней резьбой помогает для соединения трубопровода с другого типа трубой либо устройствами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной вовнутрь железной муфтой, на которой в нарезана резьба.
  2. Муфта с наружной резьбой делает те же функции, что и рассмотренная выше. Отличается только тем, что в полипропиленовую заготовку впрессована втулка из мет

uchebniksantehnika.ru

Соединение полипропиленовых труб: способы и порядок работы

Трубопроводы из полипропилена, при качественной их сборке, способны прослужить без ремонта до полувека. Популярность коммуникаций из пластика при строительстве индивидуальных домов объясняется, в том числе тем, что монтаж полипропиленовых трубопроводов доступен для самостоятельного выполнения.

Выбор способа соединения пластиковых труб зависит от наличия специального инструмента, природы соединяемых материалов, назначения коммуникаций.

Способы соединения полипропиленовых труб

Все способы монтажа полипропиленовых труб можно разделить на две большие категории. В одну входит сварка материалов путем нагрева органического полимера до температуры расплавления. Ко второй можно отнести все «холодные» способы соединения, за исключением холодной сварки.

  1. Сварные стыки называются неразъемными. Здесь задействованы процессы диффузии. Однородные полимеры смешиваются на молекулярном уровне, образуя монолит. Такая стыковка является наиболее прочной, но требует специального инструмента или клея (при холодной сварке). Вторым минусом является невозможность временного демонтажа коммуникаций без разрушения части конструкции.
  2. Разъемные (резьбовые) соединения выполняют с использованием специальных фитингов. Их используют при стыковке тонкостенных труб малого диаметра, при выполнении конструкций из разных материалов, стыкуя полипропилен с полиэтиленом, с металлическими элементами.

Диффузионная сварка

Различают сварку встык (труба к трубе) и с использованием дополнительных фитингов (муфтовую). Это технологии, основанные на расплавлении полипропилена, которые отличаются нюансами проведения работ.

Диффузионная муфтовая сварка проводится на полипропиленовых трубах диаметром от 16 до 40 мм.

Здесь фитинг служит для поставки дополнительного количества полипропилена, чтобы соединение было надежным.

Для более толстостенных материалов сварку проводят встык, соединяя части трубы непосредственно, без использования дополнительных деталей. Производители полипропиленовых материалов предлагают фитинги полностью из полимерных материалов, комбинированные, с переходом на резьбу для металлических элементов.

Конфигурация фитингов выбирается исходя из особенностей трубопровода. Производители предлагают следующие виды соединяющих элементов:

  • уголки, тройники, муфты;
  • фитинги для соединения элементов одного диаметра, с переходом на другой диаметр;
  • полностью полимерные или комбинации полимер-металл;
  • с внутренней, внешней резьбой.

Диффузионная сварка полипропиленовых труб проводится с использованием специального инструмента. Для монтажа потребуется:

  • сварочный аппарат или «паяльник» для полипропилена;
  • труборез;
  • специальный инструмент для зачистки армирования металлом;
  • инструменты для снятия фаски со среза
  • измерительные линейные инструменты, угольник, маркер, уровень.

Алгоритм соединения полипропиленовых труб муфтовой сваркой следующий:

  • паяльник устанавливают на плоской поверхности, разогревают до 260 градусов, в процессе работы не выключают;
  • на полотно аппарата устанавливают насадки нужного диаметра, предназначенные для трубы и фитинга;
  • армированные алюминием трубы предварительно очищают от металла;
  • все срезы обезжиривают, очищают от загрязнений, заусенец, снимают фаску;
  • подготовленные части трубопровода физическим усилием насаживают на разогретые приспособления и выдерживают необходимое время;
  • снимают одновременно, двумя руками и немедленно соединяют между собой, фиксируют до остывания.

Расплавленный полипропилен смешивается между собой на уровне молекул (процесс взаимного проникновения или диффузия), образуя цельную конструкцию.

Стыковое соединение

Сварка встык основана также на процессе тепловой диффузии полипропилена, но проводится с использованием другого инструмента.

Для соединения полипропиленовых труб методом «встык» понадобится сварочный дисковый агрегат (с центровочным приспособлением), который устанавливают стационарно. Технология используется для монтажа трубопроводов диаметром более 6 см, при достаточной толщине стенки (более 4 мм).

Технология следующая:

  1. Прогревают соединяемые элементы в закрепленном виде, одновременно прислоняя их к дисковому паяльнику.
  2. Состыковывают нагретые элементы и удерживают до остывания.

У толстых стенок достаточно «материала» для образования крепкой сцепки. Сварка встык позволяет получить качественные трубопроводы из полипропилена, которые можно на десятилетия спрятать под землю.

Обратите внимание! Требования к срезам для стыковой сварки повышенные, поскольку от полного контакта стенок зависит качество монтажных работ. Срезы проводят строго перпендикулярно оси трубы и параллельно друг другу, очищают от загрязнений, шероховатостей.

Что следует помнить при монтаже горячим способом:

  • соединяемые части нельзя проворачивать на паяльнике или при соединении между собой;
  • после каждой пайки тефлоновые насадки необходимо очищать от следов полипропилена;
  • если оставить грязные насадки до остывания сварочного аппарата, то очистить их, не повредив покрытие, будет невозможно;
  • всегда важно центровать соединяемые части по одной оси и выдерживать необходимый угол.

Обратите внимание! Диффузионную сварку следует проводить при температуре воздуха не ниже 10 градусов. Если работы проводятся на улице, то место работы нужно защитить от непогоды. Дождь и ветер критично снижают качество соединения.

Сварка с помощью электрофитингов

Возможна диффузионная муфтовая сварка без использования паяльника. Такое соединение полипропиленовых труб выполняется с использованием специальных электрофитингов, которые берут на себя роль нагревательного аппарата.

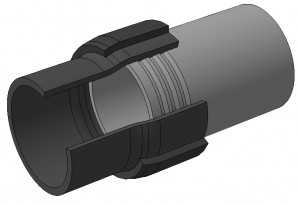

Электрофитинг представляет собой полипропиленовый фитинг, в который встроены нагревательные элементы. Контакты их выведены наружу. При монтаже трубопровода достаточно «надеть» такой фитинг на трубу, подсоединить электроды к специальному аппарату.

Обратите внимание! Процессы, происходящие с полипропиленовыми материалами при температурной диффузионной, сварке не отличаются друг от друга, какой бы способ нагрева вы не выбрали.

Холодная сварка

Здесь соединение полипропиленовых материалов основано на химическом «расплавлении». Специальное вещество «полипропиленовый клей» наносят на соединяемые части, выдерживают определенное время. Соединяют фитинг и трубу простым физическим усилием и дают материалу стабилизироваться.

Полученная спайка является менее прочной, чем сделанная при нагреве. По этой причине холодная сварка полипропиленовых коммуникаций используется только для транспортировки охлажденных жидкостей. Однако такой способ соединения полипропиленовых труб освобождает от необходимости задействовать дорогостоящее оборудование.

Разъемные соединения

Резьбовые и обжимные соединения полипропиленовых трубопроводов применяют там, где необходима либо периодическая его разборка, либо требуется соединить материалы разной природы.

Обжимные

Выполняют с использованием специальных обжимных (цанговых) фитингов и ключей при соединении полипропилена с металлом. Суть метода в том, что полипропиленовая часть монтируется способом обжатия трубы фитингом, противоположная сторона которого представляет собой металлическую резьбу.

Конец полипропиленовой трубы вставляют в фитинг, затягивают соединение специальным обжимным кольцом (или гайкой) и обязательно смазывают для герметичности силиконом. Способ соединения полипропиленовых труб особенно востребован при монтаже отопительных систем, в соединении радиатора и трубопровода.

Резьбовые

Резьбовые соединения применяют при соединении металла и пластика. Здесь используют специальные комбинированные фитинги, один конец которых полипропиленовый и соединяется муфтовой диффузионной сваркой с аналогичной трубой. Другой конец фитинга с металлической резьбой, к которому прикручивается металлическая часть трубопровода.

Для монтажа соединения пластик-металл потребуются:

  • разводные ключи;
  • специальные фитинги;
  • материал для герметизации стыков;
  • муфта-американка и специальный ключ с зацепами.

Соединение двух труб любого типа удобно проводить с использованием специальной муфты с накидной гайкой, которая носит название «американка». Муфта-американка позволяет соединить полипропиленовый трубопровод в местах, где невозможно использование сварочного аппарата.

Резьбовое соединение позволяет легко разобрать конструкцию без повреждения ее узлов. Для герметизации резьбы применяют специальные синтетические нити или льняную паклю, пропитанную краской.

Стыковка полипропилена и полиэтиленовых материалов

Соединение полиэтиленовых и полипропиленовых частей трубопровода может быть востребовано при монтаже холодного водоснабжения. Здесь также используют специально изготовленные фитинги для резьбовых и фланцевых соединений, пайки.

  1. Первый способ соединения, когда фитинг предполагает сварку с полипропиленовой частью и обжимное соединение с полиэтиленовой трубой.
  2. Второй способ – соединение фланцевое. Герметизацию фланцевого стыка осуществляют установкой резиновой прокладки.

Необходимость в таком комбинировании возникает, если подводка к дому из полиэтиленовых материалов, а разводка внутренняя из полипропиленовых.

Соединение враструб

Соединение полипропиленовых труб без использования фитингов, резьбы или сварки возможно при монтаже труб диаметром от 50 мм, которые имеют специальное расширение на одном конце. Производитель снабжает уплотнительным резиновым кольцом  такое изделие изначально. Сборщику остается только вставить трубы друг в друга.

Стыковка полипропиленовых труб враструб используется повсеместно при монтаже отвода водных стоков, канализации в индивидуальном строительстве.

infotruby.ru

с металлическими, пластиковыми, чугунными, фитингами

Пример соединения труб из полиэтилена

Для установки современных систем коммуникации часто используются трубы из полиэтилена. Они имеют ряд положительных характеристик, а главное, относительную легкость монтажа, чем не могут похвастаться ни чугунные, ни стальные, ни другие металлические аналоги.

И, тем не менее, материал подразумевает слаженную работу в сочетании и с другими материалами. Все зависит от правильного соединения. Конечно, для того чтобы разобраться в большинстве тонкостей при работе с полиэтиленовыми  изделиями и пробовать осуществлять монтаж своими руками, можно обратиться к видео примерам, мастер-классам, где рассказывается об основных особенностях соединения.

Стоит отметить, что, прежде чем начать работу по стыковке полиэтилена с другим материалом, стоит узнать, какие вообще бывают типы соединений.

Типы соединения

Всего разделяют два типа: разъемный и неразъемный, каждый из которых имеет ряд своих способов по монтажу.

Разъемное соединение

В данном случае можно выполнить работы на бытовом уровне своими руками, не прибегая к использованию дополнительных инструментов и оборудования. Все действия выполняются без сварки с применением особых элементов.

Разъемное соединение труб из полиэтилена

Фланцевое соединение – это процесс стыковки труб с помощью специального фланца. Этим способом можно соединить две трубы одинакового диаметра, но с разными материалами, например, полиэтилен и полипропилен. Их, в принципе, можно стыковать и с чугунными изделиями, однако данный способ используется исключительно для безнапорных труб, то есть в прокладке канализации при необходимости замены чугунной трубы или ее части на полимерную.

Чаще всего для соединения при помощи фитингов с другими металлическими изделиями с одной стороны элемента идет специальная муфта для полиэтилена, с другой же — резьба для металла.

Использование компрессионных фитингов позволит соединить полиэтиленовые трубы. Данные соединения называются цанговыми.

Единственным преимуществом разъемных соединений можно назвать возможность быстрой замены элементов труб и простоту установки, которую можно выполнить своими руками. Достаточно лишь посмотреть видео примеры и соблюдать все рекомендации.

Соединение при помощи раструба

Данный вид стыковки труб возможен исключительно для однотипных изделий. Чаще всего он используется в безнапорных трубах, канализациях. Здесь выполнение своими руками возможно без дополнительных усилий и помощи. Процесс работы несложен. Сначала герметизируется при помощи силиконовой смазки резиновое кольцо внутри раструба, наносится клей на внутреннюю поверхность кольца и внешнюю трубы, затем один свободный конец изделия одевается и прокручивается для распределения клея.

Такая стыковка возможна между полиэтиленовыми трубами одного диаметра. К сожалению, соединение с металлами не даст прочности и герметичности.

Неразъемные соединения

В данном случае исключается дальнейшая простая замена материала, его разборка. Однако данный тип более надежный, потому как в процессе спайки материала образуется герметичный шов, который выдерживает большие нагрузки и является долговечным.

Пример неразъемного соединения труб

Сварка встык. Этот тип соединения может быть использован для однотипных материалов, у которых одинаковая температура плавления. С металлом или чугуном, у которых температуры плавления выше, чем у полиэтилена, такая сварка не получится.

А вот сварка при помощи накладной электромуфты возможна, в случае использования фитинга, у которого на другом конце будет специальная резьба или муфта под другой материал.

Фитингов существует очень много. Они бывают для соединения полиэтилена и ПВХ, полипропилена и полиэтилена, а также труб из металлов с полимерами. Все заключается в необходимости того или иного типа соединения и в состоянии металлических труб, если с ними будет стыковка.

Сварные соединения намного прочнее разъемных, а главное, благодаря отсутствию сложных крепежей позволяют трубам хорошо гнуться, чем облегчают процесс монтажа. Но, не имея достаточных знаний, а главное, нужного оборудования и умения работать с ним, к данным работам своими руками лучше не преступать.

Вообще, начиная монтаж новых изделий, необходимо срезать старые, но в обязательном порядке оставлять сантиметров 10-15 для удобства установки новых элементов. После этого использовать специальные фитинги и сварочное оборудование, при необходимости.

Заключение

Полиэтилен — достаточно гибкий материал, он поддается действию высоких температур и может без особого труда стать мягким уже при температуре 80 градусов по Цельсию. Данный момент обязательно нужно учитывать, в случае с соединением металлических или чугунных изделий, у которых температуры значительно выше.

Если вы только собираетесь приступить к работам, можно воспользоваться видео материалами, которые подробно расскажут об особенностях всех соединений.

Также, монтируя новые полиэтиленовые трубы к старым металлическим изделиям, следует фитинг прикрепить к полимеру. Дело в том, что его мягкость позволит правильно направить и присоединить элементы водопровода.

Также неразъемное соединение лучше всего использовать, в случае с водопроводными трубами, в которых существует постоянное давление.

trubygid.ru

Как спаять полипропиленовые трубы без паяльника: методы пайки

В привычном понимании большинства людей спаивание материалов происходит при помощи паяльника, вне зависимости от того, с какими предметами ведется работа. Несмотря на то, что основная часть работ проделывается именно при помощи этого инструмента, на практике могут использоваться и совершенно другие варианты. Есть несколько способов как спаять полипропиленовые трубы без паяльника. Когда возникла необходимость в ремонте, то под рукой может не быть нужных вещей и тогда приходится использовать альтернативные методы. Пайка без паяльника может снизить затраты на ремонт, а также обеспечить качественное выполнение соединения, что продлит срок службы. При этом необходимо придерживаться правильной технологии, чтобы достичь требуемого результата.

Дополнительные методы могут помочь в работе с трубами любого диаметра, так что если возникают вопросы, можно ли припаять без паяльника толстую трубу, то это будет вполне возможным. Тем не менее, даже при отсутствии паяльника, для работы нужна:

  • Аккуратность выполнения соединения;
  • Внимательность для отслеживания ситуаций, когда соединение образуется с браком;
  • Предварительной подготовки, чтобы увеличить вероятность получения качественного результата;
  • Опыт в пайке, чтобы сделать все максимально надежно.

Преимущества и недостатки такой пайки

Рассматривая варианты как спаять без паяльника ту или иную часть полипропиленовых труб можно заметить, что в каждом способе есть свои преимущества и недостатки. К преимуществам такого способа можно отнести:

  • Отсутствие необходимости в покупке паяльника, если его нет в наличии;
  • Возможность использовать простые подручные средства;
  • Экономически выгодный процесс создания соединения, который обходится дешевле, чем при использовании паяльника;
  • Возможность работы с трубами любого диаметра, как с самыми мелкими, что достаточно легко, так и с более крупными, что потребует больше терпения и опыта.

Здесь же могут присутствовать и недостатки, так как не зря основным рабочим инструментом является паяльник. К негативным моментам как паять без паяльника полипропиленовые трубы относятся следующие пункты:

  • Низкая технологичность процесса, которая создает определенные ограничения на ремонтные работы в некоторых областях;
  • Здесь сложнее добиться высокого качества за счет того, что большинство инструментов напрямую не предназначено для данной работы;
  • Сложно работать с труднодоступными местами, к которым легко можно добраться паяльником;
  • Возможность возгорания близлежащих предметов при использовании газовой горелки и баллонов.

Материалы для пайки труб без паяльника

Рассматривая возможные способы как спаять пластиковые трубы без паяльника, нужно помнить о том, что нужно для них использовать. Одним из основных инструментов здесь становится газовая горелка. Она может работать на разных видах газа, что важно при пайке, так как у каждого из них своя температура горения, что влияет на скорость работы, толщину трубы и другие параметры. Газы с больше температурой горения подойдут для труб большего диаметра. Газовый баллон должен подключаться надежно, чтобы не было проблем с безопасностью. Это же относится к исправности работы горелки.

Пайка ПП труб газовой горелкой

Особенности пайки полипропиленовых труб без паяльника

Если предстоит работа по спайке и человек не знает, как припаять полипропиленовые трубы без паяльника, то ему следует действовать по простой инструкции. Здесь существуют следующие основные этапы:

  • Сначала нужно подобрать трубы одинакового диаметра, чтобы при спаивании не возникало проблем, так как даже разница в несколько миллиметров создает трудности спаивания. Их нужно очистить и подготовить к спаиванию, чтобы не было грязи, жирных частиц и прочих вещей, которые помешают спаиванию.
  • При отмеривании размеров нужно всегда оставлять 2,5 см, которые затем вплавляются в фитинг. Это относится к спайке новых труб, тогда как ремонт старых, если в них появилась трещина или нет необходимости впайки в фитинг, такой процедуры не требуется.
  • Труба и фитинг разогревается при помощи горелки до температуры близкой к температуре плавления. Очень важно, чтобы этот процесс происходил одновременно, так как в ином случае одна из деталей может плохо соединиться с другой.
  • Когда полипропилен начинает доходить до температуры плавления и плавится, в этот момент трубы нужно прижать друг к другу с максимальным усилием, но при этом не нарушив геометрию соединения.
  • На последнем этапе нужно попросту дождаться пока все остынет и тогда уже можно использовать изделие.

«Важно!

Перед тем как паять полипропиленовые трубы без паяльника нужно составить схему трубопровода, чтобы впоследствии не было проблем с несовпадением размеров.»



При покупке труб стоит использовать детали от одних и тех же производителей, чтобы их состав и размеры полностью совпадали. В ином случае температура плавления у разных деталей будет отличаться, что приведет к проблемам при спаивании. Если нет опыта соединения, то можно просто взять трубы с запасом размера и потренироваться на них, предварительно отрезав заготовки для практики, перед основной работой.

«Важно!

Не стоит проводить пайку при температуре ниже +5 градусов Цельсия, так как это негативно скажется на данном процессе. Лучше всего все делать в тепле.»

Использование пасты и требования к ней

Паяльная паста представляет собой смесь флюса, смазки и порошка припоя, которая перемешана механическим способом. Ее часто используют, когда подбирают способы как припаять без паяльника какую-либо вещь. Производители выпускают пасты с добавлением серебра, что помогает проводить более сложные процессы спаивания, так как материал становится более податливым.

Использование паяльной пасты для пайки ПП труб

К основным требованиям к паяльной пасте относятся:

  • Склеивающие свойства, которые помогают лучше скреплять детали;
  • Быстрое расслаивание при использовании, но при этом она не должна окисляться;
  • Паста должна сохранять деформацию и при этом быть вязкой;
  • Она не должна оказывать никакого влияния на технические свойства материала, который спаивается;
  • После нанесения паста не должна оставлять несмываемых остатков;
  • Она должна отмываться обыкновенными растворителями;
  • Не растекаться за границы ее нанесения.

Использование паяльной ленты для пайки труб

Паяльная лента часто используется для монтажа проводки. Ее широко применяют в бытовых условиях, так как это удобный и простой для использования способ как можно припаять без паяльника различные детали.

Паяльная лента для пайки

Чтобы спаять что-то при помощи такого способа нужно:

  • Зачистить поверхность спаиваемых частей от лишних веществ;
  • Обмотать место спайки паяльной лентой;
  • После этого нужно нагреть место, где располагается лента до того состояния, когда припой начнет расплываться по поверхности;
  • Дождаться пока все остынет и удалить оставшийся флюс.

Заключение

Существует несколько весьма эффективных и проверенных способов, как запять без паяльника полипропиленовые трубы и прочие детали. Несмотря на наличие определенных недостатков, во многих случаях такие методики оказываются более приемлемыми, чем покупка паяльника. Некоторые специалисты используют их как основные способы спаивания, что особенно часто встречается в бытовой сфере.

svarkaipayka.ru

Как соединить трубу ПНД с полипропиленовой - соединение труб из разнородного материла фото

Как соединить трубу пнд с полипропиленовой

Нередко бывают случаи, когда изготавливая трубопровод, приходится сталкиваться с проблемой соединения труб из разных материалов. В этой статье мы рассмотрим, как соединить трубу ПНД с полипропиленовой трубой.

Виды соединения полипропиленовой трубы

Для соединения полипропиленовой трубы с другими видами труб существуют специальные фитинги с резьбой. Одна сторона фитинга приваривается к полипропиленовой трубе, а вторая сторона, с резьбой, соединяется с такого же диаметра резьбой на другой трубе. Резьба на фитинге может быть внутренней или наружной. Также есть комбинированные муфты. Мы их рассмотрим позже.

Другой вид соединения полипропиленовой трубы основан на фланцевом соединении. Такой вид соединения применяется в трубах большого размера. Для крепления фланца на полипропиленовую трубу приваривается втулка, на которую потом надевается фланец. Еще один вариант крепления осуществляется накидными фланцами. Их устройство напоминает компрессионную муфту. Фланцевое соединение крепится на краях трубы одинакового диаметра, и затягивается накидными гайками.

Виды соединения ПНД труб

Труба ПНД имеет примерно такие же устройства для соединения. Самое распространенное – цанговое соединение. Для соединения труб используют муфту, в которой с одной стороны находится цанга, а с другой резьба. Для крепления муфты откручивается зажимная гайка и надевается на ПНД трубу. Цанга вставляется внутрь трубы, надевается зажимная гайка и плотно затягивается.

Обратите внимание! Зажимную гайку нельзя очень сильно зажимать, иначе она может лопнуть или цанга раздавит край трубы.

После соединения цанги на другой край муфты с резьбой можно накручивать другую трубу с резьбой такого же диаметра.

Фланцевое соединение ПНД труб выполняется аналогично соединению, описанному выше. На край ПНД трубы приваривается втулка, на которую крепится фланец. И такое же устройство с накидным фланцем, где соединение устанавливается на края труб и прижимается накидными гайками.

Соединение двух труб

Используя рассмотренные выше приспособления для труб, можно без труда соединить ПНД трубу с полипропиленовой.

  • В первом случае вы крепите на ПНД трубу цангу с резьбой, а на пропиленовую трубу – комбинированную муфту с резьбой. На резьбу наматываете ФУМ ленту для уплотнения и скручиваете их.
  • Во втором случае вы соединяете две трубы фланцами. Между фланцами для уплотнения вставляете резиновую прокладку и стягиваете их болтами.

Комбинированные муфты

Если с цанговым соединением для ПНД трубы все ясно, то комбинированные муфты (фитинги) для полипропиленовых труб разнообразны. Давайте вкратце их рассмотрим:

  1. Муфта с внутренней резьбой служит для соединения трубопровода с другого типа трубой или приборами, имеющими наружную резьбу. Состоит она из полипропиленовой заготовки с впрессованной внутрь металлической муфтой, на которой внутри нарезана резьба.
  2. Муфта с наружной резьбой выполняет те же функции, что и рассмотренная выше. Отличается лишь тем, что в полипропиленовую заготовку впрессована втулка из металла с наружной резьбой.
  3. Муфта с внутренней резьбой под ключ состоит из полипропиленовой заготовки, в которую впрессована металлическая втулка, выступающая за край полипропилена металлическими гранями. Грани рассчитаны под рожковый ключ. Внутри грани нарезана резьба. Такую втулку удобно накручивать ключом на другую резьбу. Также есть модели муфт с гранями под ключ.
  4. Муфта с наружной резьбой под ключ – то же самое, что и муфта, описанная в 3 пункте, только имеет наружную резьбу.
  5. Разъемная муфта с внутренней резьбой состоит из двух металлических частей под рожковый ключ. Причем одна металлическая часть соединена с полипропиленовой заготовкой. Такие муфты устанавливаются в местах, где потребуется разъединять трубопровод или снимать приборы. Другое название этой муфты – американка. Раскручивается она двумя ключами.
  6. Разъемная муфта с наружной резьбой похожа на предыдущий вид американки. Отличие лишь в наружной резьбе вместо внутренней.
  7. Муфта с накидной гайкой состоит из полипропиленовой заготовки, в которую впрессован штуцер с накидной гайкой под ключ. Устанавливается так же, как и американка: в местах необходимого разъема трубопровода.

Такими вот комбинированными муфтами, припаянными к полипропиленовой трубе легко подсоединиться к ПНД трубе, на которой есть цанга с подобной резьбой.

Пайка ПП фитингов

Прежде чем соединить две трубы фитингами, их надо закрепить на трубе. Крепление цанги на ПНД трубе мы рассмотрели выше. Теперь рассмотрим соединение полипропиленовой трубы с фитингом.

Полипропиленовые фитинги с трубой соединяется при помощи пайки специальным паяльником. Паяльник с насадками устанавливают на подставку и разогревают до 260 о C. Край трубы очищают от грязи, снимают фаску и обезжиривают вместе с внутренней стороной муфты. Трубу и фитинг одновременно надевают на разогретые насадки. После разогрева трубу ровно без поворота вставляют в фитинг и дают им остыть. На этом процесс пайки завершен.

Прочитав эту статью, вы без труда соедините полипропиленовую трубу с ПНД трубой. Здесь представлены все возможные варианты правильного соединения. Есть энтузиасты, утверждающие на строительных форумах, что эти две трубы можно спаять муфтой при разных температурах. Но все дело в том, что полипропилен и ПНД состоят из разных материалов, у них разная температура плавления, поэтому такой шов может лопнуть или вообще расплавиться. Если вы решите сэкономить и поэкспериментировать, то сделаете это на свой страх и риск.

Один из примеров, как заменить участок железной трубы на полипропиленовую. По такому же принципу можно соединять пластиковые трубы из различных материалов:

Фото

На этих фотографиях вы сможете увидеть, как еще можно подключать пластиковые трубы:

http://kanalizaciyavdome.ru

legkoe-delo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
