Как правильно установить расширительный бак в системе отопления

Те, кто самостоятельно собирает и монтирует систему отопления, нередко задаются вопросом, как правильно установить расширительный бак. Предлагаю сначала разобраться, что такое расширительный бак вообще и зачем он нужен.


Расширительный бак в системе отопления

Поэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.

А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг.

Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.


Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru

Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.

Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте.

Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.


Расширительный бак в системе отопления

В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.

Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

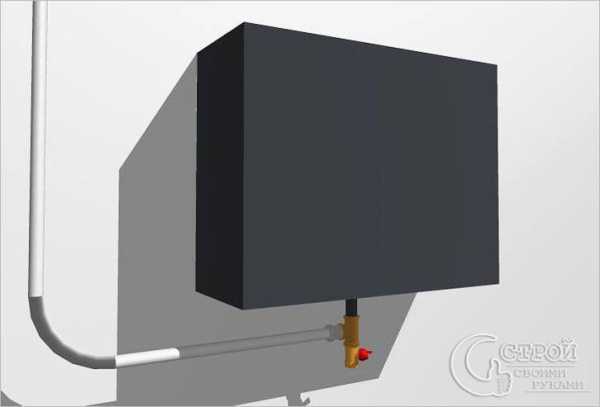

Схематичное устройство расширительного бака открытого типа. Иллюстрация из книги Сканави А. Н. и Махова Л. М. «Отопление»

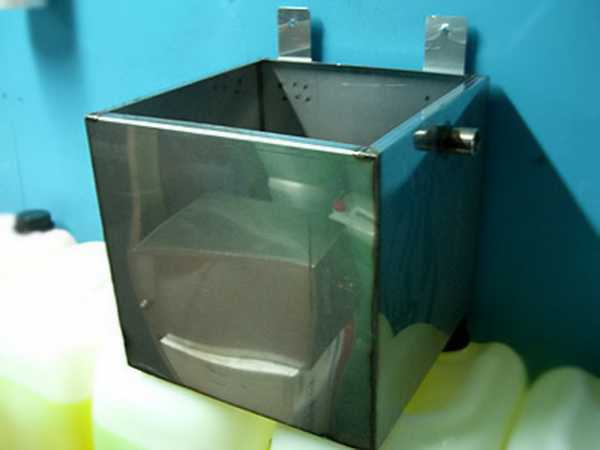

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.

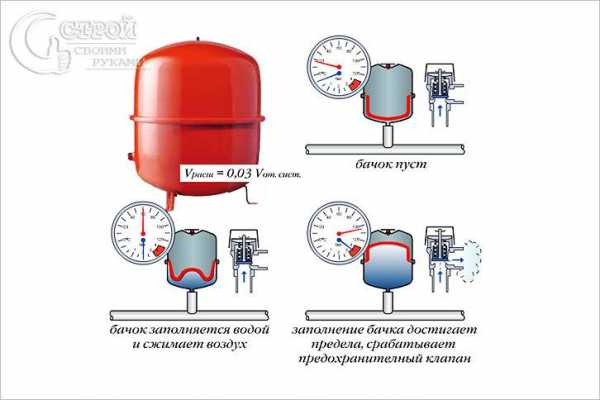

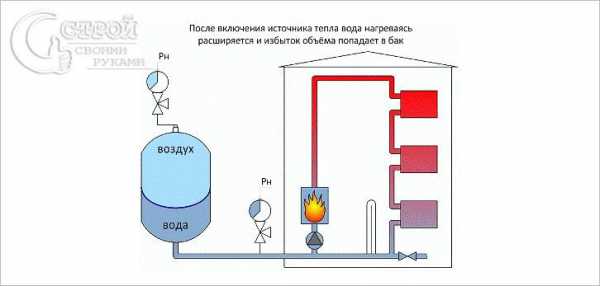

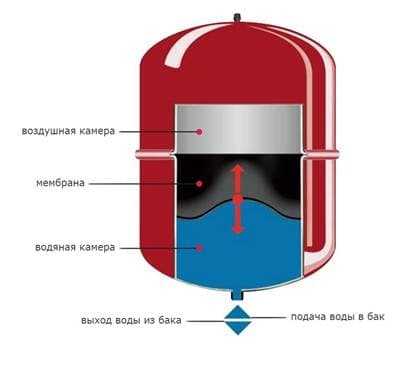

Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

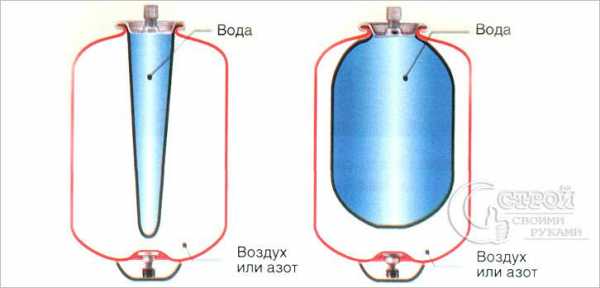

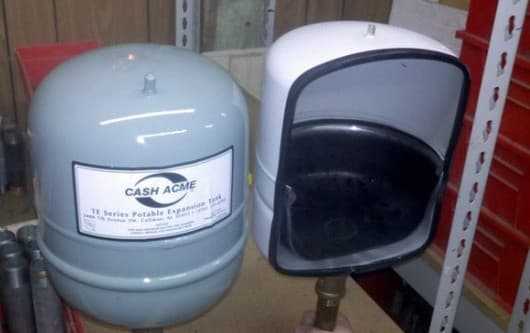

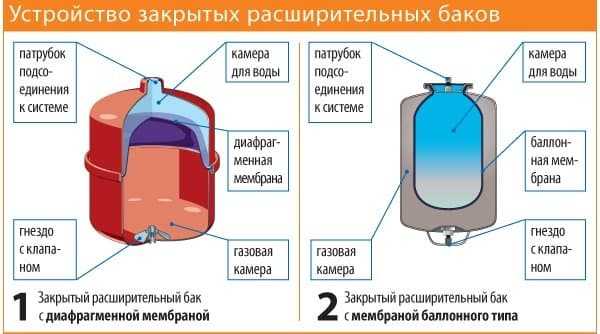

Разновидности мембран расширительного бака. Фото с сайта profiteplo.com

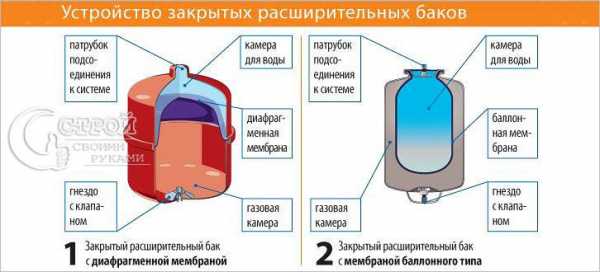

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

  • с мембраной тарельчатой формы;
  • с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления.

Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.


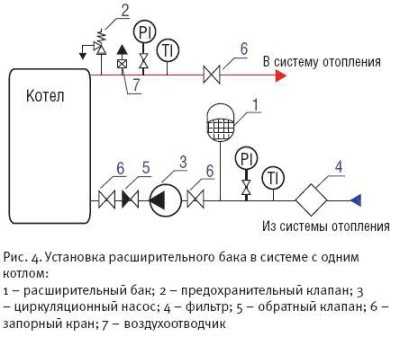

Расширительный бак, установленный на обратной магистрали

И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим.

Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru

Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.

Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно.

Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.


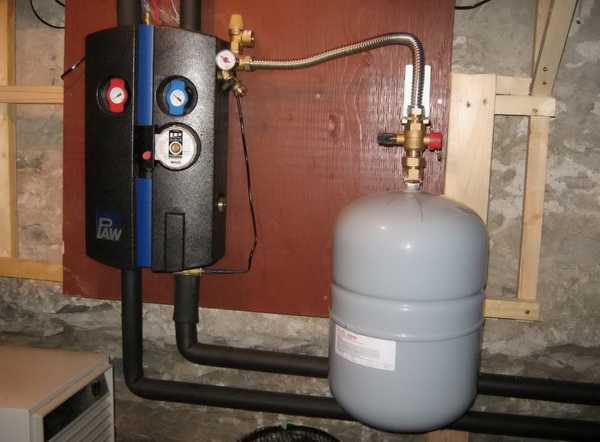

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать
  • компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
  • водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;

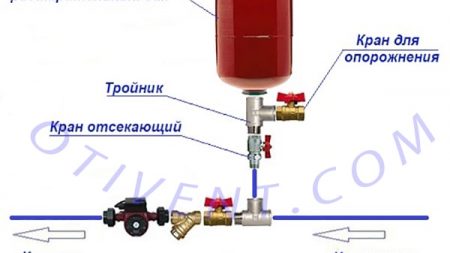

  • для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.

7dach.ru

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3.2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

  1. Расширительный бак открытого типа.
  2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую - газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

  1. Сбрасывает давление и отводит воздух из отопительной системы.
  2. Невысокая стоимость устройства.

К недостаткам относятся:

  1. Большие потери тепла и необходимость утепления некоторых элементов.
  2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
  3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
  4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

  • Не обязательно устраивать теплоизоляцию;
  • Потери тепла минимальные;
  • Работает при высоком давлении;
  • Небольшие размеры;
  • Установить бак можно почти в любом месте;
  • Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

  • Периодическая подкачка воздуха или газа;
  • Большая стоимость;
  • Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

  1. Материал, из которого изготавливают мембрану.
  2. Рабочие температуры и давление.
  3. Диффузионная устойчивость.

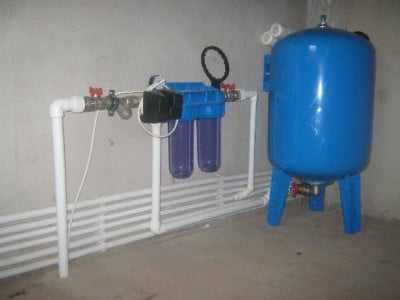

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

baltgazservice.ru

Как установить расширительный бак в системе отопления?

При обустройстве отопительной системы приходится учитывать множество нюансов, связанных с отдельными ее элементами, среди которых не только радиаторы и генератор тепла. Неотъемлемой частью эффективной теплосети является расширительный бачок. Это устройство кажется примитивным, но именно от него во многом зависит качество обогрева. При монтаже бака допускается множество ошибок, которые негативно сказываются на работе всей системы в целом. Рассмотрим подробно все «опасные» моменты!

Где устанавливать расширительный бак в системе отопления?

Тонкости монтажа бака зависят от вида системы отопления, которая может быть открытой или закрытой. Первая разновидность считается устаревшей, но все еще встречается в некоторых домах. В данном случае расширительный бачок представляет собой емкость с открытым верхом и резьбовыми соединения внизу, к которым и подключаются трубы. Его устанавливают на самой высокой точке, как того и требуют элементарные законы физики.

Закрытые системы отопления – современный вариант, требующий установки специальной емкости-капсулы, разделенной на две части резиновой мембраной. Мембранные расширительные баки предъявляют следующие требования к монтажу:

  • размещение в котельной неподалеку от генератора тепла;
  • свободный доступ для оперативного обслуживания;
  • отдельная фиксация подводки на стене во избежание повышения нагрузки на бак;
  • прокладка подводки к напольной емкости не поперек прохода;
  • наличие свободного пространства между элементом и стеной.

Небольшие емкости крепятся на стене с помощью кронштейнов, главное, чтобы основание было достаточно надежным. Расположение бака в пространстве вызывает множество споров. Некоторые специалисты советуют подсоединять трубы к верхней части элемента, оставляя воздушную камеру внизу, что поможет легко убрать воздух из-под мембраны. Однако наиболее правильным решением станет расположение бачка присоединительным патрубком вниз.

Суть в том, что устройство будет работать в любом положении, однако со временем на мембране появятся дефекты. Если воздушная камера находится внизу, то даже при износе мембранного элемента воздуху понадобится достаточно много времени для проникновения в теплоноситель. При расположении бачка вверх ногами воздух быстро попадет в соседнюю камеру, что вызовет необходимость срочной замены аппарата.

Куда установить расширительный бак в системе отопления?

Когда бачок прочно зафиксирован на стене или установлен на полу, наступает время для подключения элемента к отопительной системе. С этой целью намечается кратчайший путь к месту соединения. Специалисты рекомендуют подключать зарытые баки на «обратке». Однако перед самым входом в генератор тепла емкости не место, идеальный вариант – до циркуляционного насоса и идущей с ним в комплекте запорной арматуры.

Основные плюсы данного метода очевидны:

  • мембрана прослужит дольше из-за не слишком высокой температуры теплоносителя в «обратке»;
  • в работе циркуляционного насоса не возникнет проблем при врезке бачка в обратный трубопровод;
  • в «обратке» не появляется критическое давление, что позволяет сохранить резиновые элементы емкости в целости и сохранности.

Впрочем, на практике доказано, что особого отличия в функционировании системы отопления с бачком на обратном или подающем трубопроводе, нет. Однако описанный метод подключения считается более надежным. Если выбор все-таки пал на подводку, то не забудьте оснастить трубу шаровым краном или штуцером для своевременного перекрытия доступа к емкости и возможности ее быстрого снятия для ремонта или замены.

Как настроить расширительный бак в системе отопления?

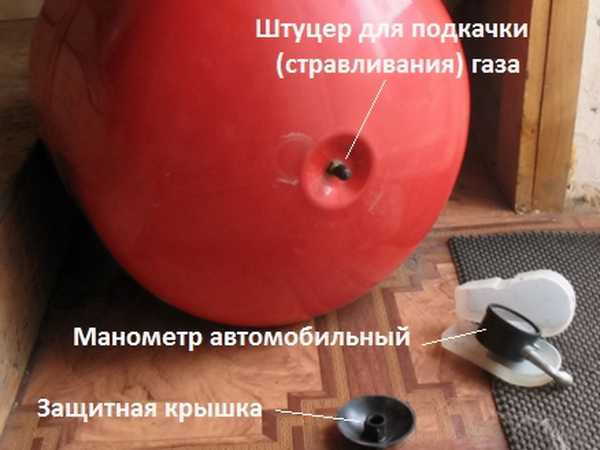

После установки и подключения компенсирующей емкости в теплосеть необходимо выполнить правильную настройку, которая заключается в создании оптимального давления в воздушной камере. Без грамотного проведения данного этапа не избежать гидравлических ударов, возникающих при выталкивании мембраной излишков остывающего теплоносителя. Работы по настройке выполняются в следующем порядке:

  • система наполняется холодной водой;
  • из труб и отопительных батарей удаляются воздушные пробки;
  • вычисляется давление в сети и в воздушной камере с помощью манометра;
  • в камере путем стравливания или подкачки добиваются давления на 0,2 Бар меньше, нежели в системе.

Настройка – завершающий этап, после которого возможен запуск тепловой сети. Теперь давление в бачке будет плавно изменяться и при нагреве, и при остывании теплоносителя, не причиняя никаких проблем. Помните, что ошибки при  установке компенсирующей емкости не сразу бросаются в глаза, но дают о себе знать в самый неподходящий момент – в разгар отопительного сезона.

По сути, монтаж расширительного бачка является не слишком сложной операцией. Для ее проведения даже не требуются профессиональные инструменты – буде  достаточно арсенала рачительного домашнего мастера. Однако для врезки емкости в систему и ее последующей настройки необходимо внимательно относится ко всем мелочам, игнорирование которых может стать фатальным. Только так установленное устройство прослужит долго и не доставит хлопот!

Читайте также:

КАК УСТАНОВИТЬ КОТЕЛ ОТОПЛЕНИЯ СВОИМИ РУКАМИ?

КАК РАССЧИТАТЬ ОТОПЛЕНИЕ В ЧАСТНОМ ДОМЕ?

tadgikov.net

Ответы@Mail.Ru: Расширительный бак (отопление)

смысл тогда в расширительном баке? тогда всю трубу подачи нужно опускать ниже уровня бака

Можно конечно. Лучше прозрачный пластиковый, что бы видеть уровень воды и не прозевать. <img src="//content-23.foto.my.mail.ru/mail/anatoliy-bondar/_answers/i-246.jpg" >

а как же "сообщающие"сосуды??? нельзя.

Категорически нельзя! Если расширительный бачок (его верхний край) будет ниже уровня трубы подачи, то вся вода из трубы подачи будет вытекать через расширительный бачок наружу. Это закон физики, и природу не переделаешь. Если Вы захотите обмануть природу, и поставите расширительный бачок ниже, а сливную трубу из него поднимете вверх (при условии, что бачок герметичный) , то тогда вода вытекать не будет, но расширительный бачок не станет выполнять свою функцию, т. е. роль расширительного бачка будет выполнять только кусок трубы, который выше уровня трубы подачи. Так что выхода нет - нужно поднимать бачок. При этом, если поставите его на крыше (т. е. вне помещения) обязательно надо его утеплять, чтобы он не с одной стороны промерз и не закупорил Вашу систему, а с другой стороны - если сделать и в бачке циркуляцию (по сути будет бачок-батарея) зачем отапливать улицу. Так что однозначно - поднимать и теплоизолировать

Расширительный бак луче ставить на обратку, т. к. нет смысла в том, чтоб в него заходила горячая вода! Но, Вааще его можно поставить где угодно, работать будет. Что касается высоты, то по любому он должен быть выше всей сситемы! Т. к. по закону сообщающихся сосудов вода частично вытечет! Судя по вашей картинке, теплоноситель из верхней трубы стечет в расширительный бак, или возможно, что система будет работать только при полном расширительном баке, что позволит наполнить верхнье трубы, но тогда некуда будет расширяться!?

знаю одну семью, бак этот аж на крышу выводили

поставь тогда мембранный расширительный бак, где тебе удобней. и будет тебе счастье

touch.otvet.mail.ru

Как установить расширительный бак для отопления

Одним из главных элементов каждой автономной системы отопления является расширительный бак. Его роль попросту неоценима. Его наличие предотвращает разрыв труб, а также кранов, так как он берет на себя излишек теплоносителя в процессе расширения. Теперь рассмотрим некоторые подробности, как установить расширительный бак для отопления. При этом увидим принцип его действия, и какие разновидности расширительных бачков бывают.

Принцип работы расширительного бачка

Принцип его работы очень прост.

Зачем нужен расширительный бак

Увидеть это можно по работе водяной системы отопления. Как только температура теплоносителя поднимается на десять градусов, объем жидкости увеличивается на 0,3%. Соответственно, из-за этого в системе образовывается излишнее давление, которое необходимо компенсировать, ведь жидкость несжимаема. Именно для этого и устанавливается этот простой, но, в то же время, важный агрегат. Он позволяет сохранять всю систему отопления в целости и сохранности. Старые системы отопления, как правило, монтируют в самую верхнюю точку. Однако закрытые системы имеют конструктивные различия, поэтому устанавливать по такому принципу их невозможно. Вот по этой причине и был придуман расширительный бачок.

Принцип работы закрытого расширительного бачка

При его выборе крайне важно учитывать объем теплоносителя всей системы. Как правило, объем расширительного бачка должен составлять чуть больше 10% от общего объема теплоносителя. Высчитать это очень просто. Для этого следует подсчитать количество всех радиаторов. Например, одна секция алюминиевого радиатора имеет объем 300 мл или 0,3 литра. Если вся ваша отопительная система имеет 100 секций, тогда она будет содержать в себе 30 литров воды. Также приплюсовывается объем жидкости, которая располагается внутри труб и в котле. Итак, если общий объем внутренней системы отопления составляет 50 литров, тогда вам необходим будет расширительный бачок на 5 литров. Однако, как показывает практика лучше всего иметь небольшой запас.

Открытый и закрытый тип бачка

По-другому расширительный бак называют «экспансомат», что с английского означает расширение. Ранее в системах отопления использовались исключительно открытые расширительные баки, более того, не имели они и циркуляционного насоса. Однако такая технология имеет огромное количество недостатков, что сделало ее менее популярной. Например, повышенная опасность к коррозии по причине доступа в систему кислорода, потребность в постоянном пополнении жидкости, по причине ее испарения. Кроме того, такие баки устанавливаются исключительно в высшей точке, что делать достаточно проблематично. Но если изготавливается отопление с насосом, тогда можно монтировать расширительный бачок закрытого типа. Он представляет собой герметичный бачок, внутри которого располагается эластичная мембрана. Эта мембрана, в свою очередь, может быть двух видов: баллонная и диафрагменная. Ими бак разделяется на две части. В одну из них поступает закаченный воздух. В качестве альтернативы можно использовать инертный газ. В другую – поступает излишек теплоносителя. При поступлении жидкости эластичная мембрана уменьшается, тем самым увеличивается давление. Это компенсирует общее давление во всей системе. Как только температура падает, осуществляется обратный процесс.

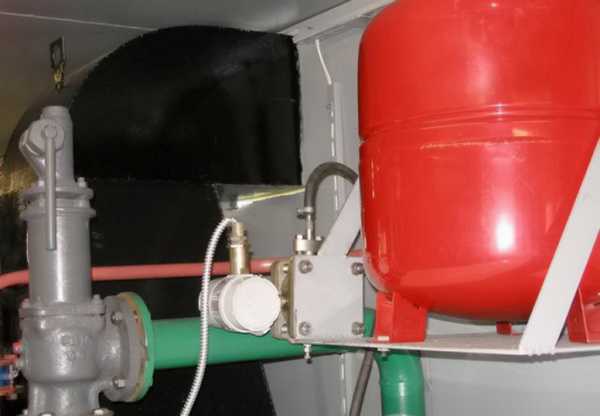

Работа предохранительного клапана

Также закрытые расширительные бачки бывают двух типов, а именно:

  • с несменной мембраной,
  • фланцевый со сменной мембраной.
Устройство закрытого расширительного бачка

Что касается первой, то она пользуются большей популярностью, так как по цене значительно дешевле. Однако фланцевая мембрана имеет больше преимуществ, что и делает ее дороже. Во фланцевых расширительных баках жидкость не контактирует с металлической поверхностью. Вся жидкость попадает внутрь мембраны. Для замены мембраны используется фланец. Немного другая конструкция расширительного бака с несменной мембраной. Она прикреплена к бачку по всему периметру. В исходном состоянии, диафрагма прижата к внутренней поверхности, так как она заполнена газом. В момент повышения давления, жидкость попадает внутрь бака. Мембрана может повредиться только в случае спуска воды с системы. Если отопительная система имеет большой объем теплоносителя, тогда для контроля в ней давления используется манометр, который регулируется при помощи предохранительного клапана.

Особенности выбора и установки расширительных бачков

При выборе этого агрегата важно не только обращать внимание на его размер и тип. Важную роль играют их рабочие характеристики, например:

  1. Устойчивость к диффузии.
  2. Долговечность.
  3. Диапазон рабочей температуры.
  4. Полное соответствие санитарным нормам.

Более того, важно определить возможные границы диапазона давления в системе отопления и в баке. Что касается его монтажа, то вся работа должна проходить в четком соответствии с составленным проектом и инструкцией.

Бак открытого типа

Что касается открытого расширительного бака, то такой тип бачков имеет резьбовое соединение на дне. Его установка осуществляется в самой верхней точке. Закрытые же баки можно монтировать в любом месте. Важно правильно осуществить его крепление. Когда бак заполняется водой, то его масса значительно возрастает. Более того, его расположение должно быть удобным для его последующего обслуживания.

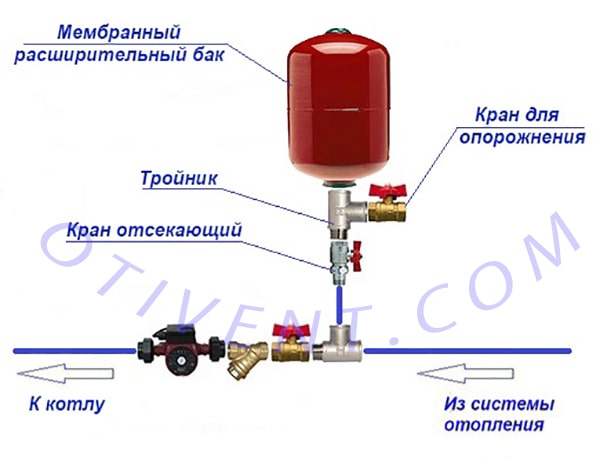

Схема установки бачка

При проведении монтажа, температура воздуха не должна быть ниже 0°С. Чтобы своевременно отрегулировать в воздушной камере давление, необходимо организовать к расширительному бачку свободный доступ. После монтажа у вас не должно быть затруднений к доступу сливного крана, запорной арматуры и шильдика. Чтобы стабильно поддерживать в баке давление, после водомера рекомендуется установить редуктор. Как только срабатывает предохранительный клапан, показатель давления не должен превышать максимально допустимого значение давления в баке. Более того, расширительный бак мембранного типа предполагает, что клапан предохранительный будет устанавливаться перед проточной арматурой, и только по ходу течения.

Обратите внимание! Расширительный бачок в любом случае должен устанавливаться со стороны подачи холодной воды. На выходе из системы его монтаж недопустим.

Дело только за вами!

Итак, мы рассмотрели некоторые особенности монтажа расширительного бака. В принципе его монтаж можно осуществить и самостоятельно, но не следует полагать, что это очень просто. В каждой работе, так как и в этой важно соблюдать последовательность. Если не соблюдать элементарных технологических требований, то могут возникнуть проблемы в процессе запуска отопительной системы. Например, не стоит использовать дешевый герметик. Лучше всего применять специализированный герметик, который способен выдерживать большое давление. Эти и другие нюансы следует учитывать при самостоятельной работе. Мы уверены в том, что эта статья будет полезной и приоткроет некоторые секреты принципа работы расширительного бачка, а также его установки. В конце этой статьи можете оставлять свои комментарии, что позволит вам делиться своим мнением с другими читателями.

Видео

Смотрите, как подключается расширительный бак к металлопластику:

А это вариант с полипропиленом:

stroysvoimirukami.ru

Установка расширительного бака - технология и схема монтажа

Каждый из нас мечтает видеть свой дом красивым и комфортным. И очень важно чтобы желания и мечты были подкреплены материальной возможностью воплощения в реальность. А уж за средствами и технологиями в настоящей жизни дело не станет. Создание любой системы обеспечения в доме возможно в короткие сроки – рыночный выбор просто огромен. Но любая система, бесспорно, состоит из отдельных деталей и элементов. Если брать отопление, то одним из ключевых ее элементов является расширительный бачок. Именно от этого, на первый взгляд примитивного элемента во многом зависят функциональные параметры теплосистемы дома. В этой статье более конкретно остановимся на таком этапе монтажа отопления как установка расширительного бака.

Место установки расширительного бака в первую очередь зависит от типа самой системы отопления, которая может быть:

  • открытой;
  • закрытой.

Обратите внимание! Отопительные системы открытого типа в настоящее время практически не собираются. В быту они еще остались в строениях старого типа.

В открытой системе расширительный бачок выполнен в виде емкости с открытым верхом, а также с резьбовым соединением на дне посредством которого и выполняется подключение к системе отопления. Даже если вы никогда не видели такую устаревшую модель отопление, то исходя из логики вещей, правильным будет заключение, что расширительный бак должен быть установлен в самой высокой точке системы – налицо действие законов физики.

В закрытой системе, соответственно используется закрытый расширительный бак для отопления: установка и эксплуатация также имеют свои отличия. Конструктивно такой элемент имеет вид герметично закрытой капсулы, разделенной на две части посредством резиновой мембраны. Именно по этой причине в среде профессионалов очень часто услышать, что производится установка мембранного расширительного бака.

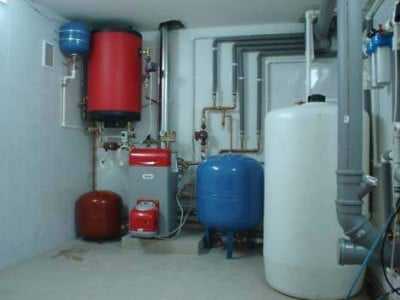

Расширительный бак в сложной действующей системе автономного отопления дома

Расширительный бак закрытого типа показан к монтажу в любом месте. Единственным ограничением является невозможность врезки емкости сразу же после циркуляционного насоса. Чтобы избежать излишних скачков давления во всей отопительной системе.

[include title="РСЯ - в записи"]

Интересно! Функционирует бак закрыто типа по простому принципу: во время нагревания теплоносителя в системе отопления и его увеличения в объеме, излишками заполняется пространство в мембранном баке. В итоге давление в системе не поднимается выше допустимых величин.

  1. Монтаж расширительного бака может выполняться только в помещении с температурой воздуха не ниже 0 градусов.
  2. Должен быть обеспечен всесторонний доступ к воздушному клапану, что позволит отрегулировать давление в воздушной камере.
  3. После установки бака не должно возникать препятствий при доступе к запорной арматуре, сливному крану и шильдику.
  4. Недопустимо прикладывание к мембранному баку статической нагрузки: давление со стороны труб или иных агрегатов.
  5. Установка редуктора давления после водомера позволит обеспечить постоянное значение начального давления в расширительном бачке. При срабатывании предохранительного клапана давление не должно превышать показатель максимально допустимого избыточного рабочего давления бака.
  6. Монтаж мембранного расширительного бака предполагает, что предохранительный клапан будет установлен непосредственно перед проточной арматурой, причем по ходу течения.

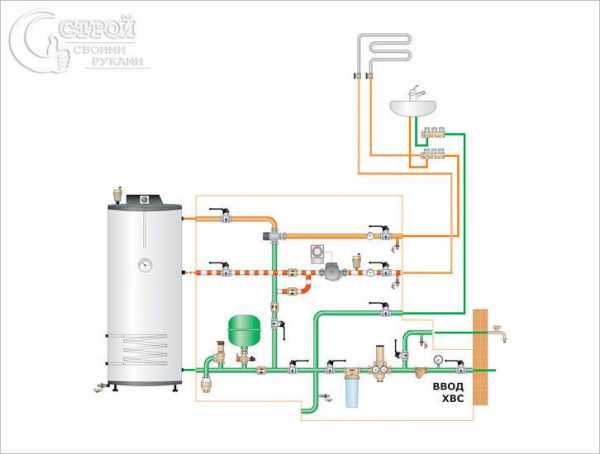

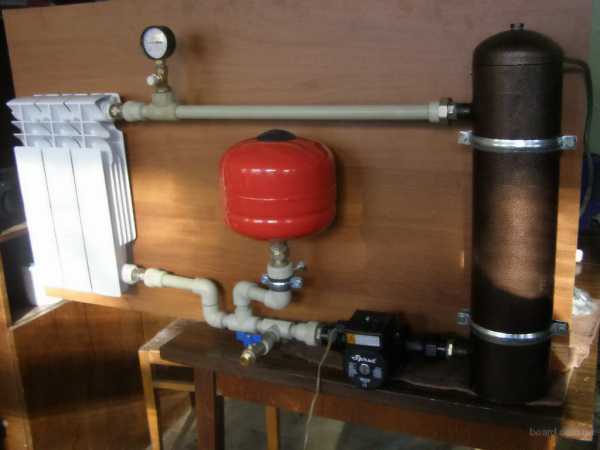

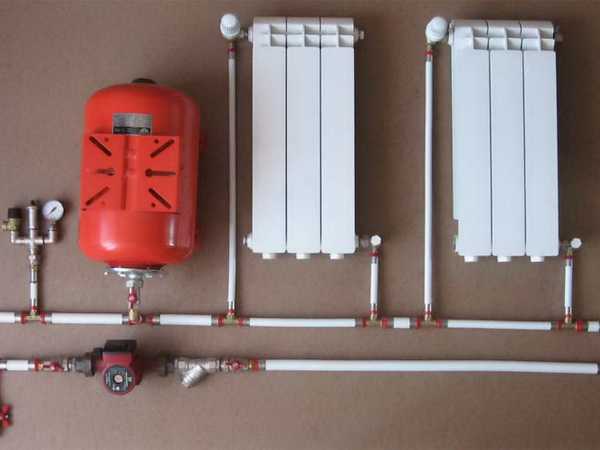

Пример включения расширительного бачка в простую отопительную систему

Обратите внимание! Схема установки расширительного бака в любой ситуации указывает, что его монтаж должен производиться исключительно со стороны подачи холодной воды к подогревательному устройству. Установка на выходе – недопустима.

Расширительный бак мембранного типа: установка и наладка – это довольно популярная тема на различных строительных форумах. Многие домовладельцы в настоящий момент стараются выполнять большинство работ самостоятельно. И на первый взгляд кажется, что проблем с монтажом расширительного бака быть никаких не может – все очень просто. И только профессионалы знают, что эта работа связана с определенными сложностями.

[include title="РСЯ - в записи"]

Итак, наиболее распространенные ошибки установки расширительного бака отопительной системы:

  • Отсутствие необходимого инструментария или его плохое качество. Ключевыми «фигурами» в этом плане выступают универсальный (газовый) и разводной ключи. Хотя ними одними ограничиться не получится. В дополнение к ним может понадобиться: специальный ключ для монтажа металлопластиковых труб и ступенчатый ключ для устройства разъемных соединений.

Все соединения должны быть абсолютно герметичными

  • Использование в качестве уплотнителя материалов, не предназначенных для этих целей. К примеру, может использоваться дешевый герметик для окон ПВХ, рассчитанный на абсолютно другой температурный режим. Первоначально соединения могут иметь вполне привлекательный вид, но при запуске отопительной системы такой герметик не выдержит высоких температур. Как минимум после этого придется заниматься устранением течи.
  • Неудачное место установки — затруднен подход.
  • Неправильный расчет объема расширительного бака, или вообще его выбор на глаз.

Важно! Установка мембранного расширительного бака должна выполняться в полном соответствии с общими правилами и нормами по безопасности эксплуатации.

Перед монтажом нужно правильно выбрать место установки

Очень часто неточности монтажа расширительного мембранного бака отопления на первый взгляд фактически незаметны – все выглядит самым лучшим образом. Недостатки дадут о себе знать в наиболее неподходящий момент – с началом отопительного сезона. Чтобы не столкнуться с подобными проблемами внимательно изучите рекомендации по монтажу этого элемента системы отопления, которые разработал производитель. Это убережет вас от лишних временных, физических и денежных затрат.

stroy-aqua.com

Можно ли ставить расширительный бак внизу. Итак, что же такое расширительный бак? Указания по настройке

Если вы решили самостоятельно разработать проект отопительной системы в собственном доме, то вам непременно придётся столкнуться с таким понятием как расширительный бак. Ведь он является неотъемлемой частью любой системы отопления.

Для того, чтобы разобраться в вопросе о том, что такое расширительный бак, для чего он предназначен и как производится установка расширительного бака в системе отопления, остановимся для начала на основных понятиях. Это позволит нам запастись определённым объёмом информации, необходимой при выборе соответствующего оборудования.

Это оборудование - не что иное, как расширительный бак. Он также имеет другую функцию, которая заключается в поддержании достаточного уровня статического давления во всей гидравлической системе. Это избыточное давление затем будет поглощаться расширительным сосудом, чтобы избежать ухудшения состояния системы, сохраняя при этом достаточную водонепроницаемость. Чтобы сохранить установку в хорошем состоянии, необходимо оборудовать отопительный контур расширительным баком.

Это оборудование состоит из объема негорючего газа, такого как нейтральный газ или азот, и количества воздуха, разделенного мембраной. Как и автомобильная шина, она будет раздувать объем газа при заданном давлении. Это устройство имеет два преимущества. Прежде всего, это позволяет компенсировать изменения объемов, подверженных массе воды. Расширение замечено, когда вода нагревается. Вариации, которые способствуют увеличению его объема.

Итак, что же такое расширительный бак?

Название говорит само за себя. Бак предназначен для расширения. Любой теплоноситель, наполняющий систему отопления, при нагреве расширяется. А это, в свою очередь влечёт, за собой увеличение давления в системе.

Как же это предотвратить? При помощи резервуара с воздухом, который обладает способностью легко сжиматься. Именно благодаря этой способности воздуха и не произойдёт значительного скачка давления.

Он также играет роль обеспечения неподвижного давления в установке. В случае расширения воды газ обеспечивает сжатие благодаря его эластичному свойству. Действие, которое также обеспечивает поддержание давления. Это также помогает предотвратить депрессию в системе, когда вода охлаждается.

Сегодня существует три типа расширительных судов. Во-первых, открытый расширительный бак, в котором есть резервуары, способные выдерживать атмосферный воздух. Мы также отметим закрытый сосуд расширения при постоянном давлении и, наконец, замкнутую модель с переменным давлением.

Весь объём увеличенного теплоносителя перейдёт в расширительный бак. А в случае его отсутствия горячая вода или выльется из системы, или произойдёт разрыв одного из её элементов в зависимости от типа отопительной системы.

Как установить расширительный бак?

Разобравшись в том, для чего предназначен этот элемент системы, перейдём к вопросу о его монтаже.

Какое решение в случае отказа расширительного бачка?

Важно быстро реагировать, когда вы сталкиваетесь с неисправным расширительным баком. Ситуация, которая может привести к загрязнению, что вызывает значительные проблемы в системе отопления. С другой стороны, если вода будет жесткой, риск производства известняка будет выше.

Если вы заметили быстрое заполнение, рекомендуется повторно закрепить вазу. То же самое происходит, когда котел автоматически безопасен. Для этого вам необходимо использовать профессиональный инструмент для инфляции, компрессор с манометром или велосипедный насос. Не забудьте использовать садовый шланг для удаления всех мусора. Перед сливом необходимо полностью отключить систему. Для простоты специалисты по отоплению могут помочь вам. Если у вас нет соответствующих инструментов для выполнения такой работы, идеальным было бы позвонить квалифицированному специалисту по теплотехнике, который может быстро вмешаться.

Здесь сразу отметим, что следует различать два вида систем отопления:

  • открытая система, где циркуляция происходит естественным способом;
  • закрытая система, в которой теплоноситель циркулирует под действием насоса.

Монтаж расширительного бака в обеих системах имеет свои особенности. Рассмотрим их более детально.

Установка - как это должно быть выполнено? Очень часто установка производится электриками, которые знают только имя. Они не имеют профессиональных знаний и не могут похвастаться никакими ссылками. Если мы хотим правильно установить электроустановку, мы должны выбрать таких специалистов, которые, безусловно, успешно завершили более ранние подключения и все наиболее полезные инструменты. Установка - с чего начать установку? Из-за очень узкой отраслевой специфики, прежде всего, такая установка должна начинаться в самом низу.

Все затворы должны быть распределены надлежащим образом с ранее принятыми стандартами. Вы не можете допустить, что в какой-то момент установка приведет к отказу от нас, потому что кто-то подключил кабели или соединения внизу справа. Мы не можем позволить себе, чтобы у нас не было надлежащей установки дома.

Установка оборудования в открытой системе отопления

Открытая система отопления очень популярна. Ведь её просто установить и обслуживать. Кроме того, она достаточно эффективна и её цена сравнительно низка. Но отапливать таким образом можно только небольшие площади.

Самая важная установка во всей новой квартире касается прежде всего электрической установки. Современные, высококачественные окна, наружные двери и гаражные ворота - это охрана внутреннего тепла. Благодаря очень хорошим параметрам тепловой изоляции они позволяют снизить потери тепловой энергии и уменьшить расходы на отопление. Однако для того, чтобы приобретенная древесина действительно обеспечивала эффективную тепловую защиту, она до

vip-potolok.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
