Мультикал 601 – MULTICAL 601. ,

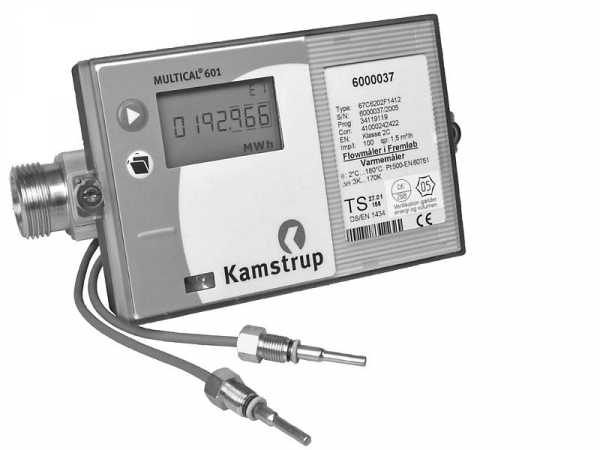

MULTICAL 601

Теплосчетчик состоит из тепловычислителя Multical 601 или Multical CDE (производство тепловычислителя Multical CDE прекращено в 2008 году), двух или трех термометров сопротивления Pt500, одного или двух расходомеров Ultraflow.

Multical 601 предназначен для работы в Российских закрытых и открытых системах теплоснабжения, в стандартных Европейских закрытых системах теплоснабжения, вычисляет энергию теплопотребления и энергию охлаждения в системах тепло- и холодоснабжения. В закрытой схеме вычисляет тепловую энергию по одному каналу и имеет возможность подключения второго расходомера для контроля утечек в системе. Два канала измерения энергии позволяют вести учет в открытой схеме по подающему и обратному трубопроводам относительно температуры холодной воды, которая может быть запрограммирована либо измерена третьим термометром сопротивления, а так же в системах с тупиковой ГВС и других. Может использоваться в качестве регулятора расхода теплоносителя, управляя приводом моторной задвижки.

Теплосчетчик питается от литиевой батареи 3,6 В или от сети 220 В AC, 24 В AC. Срок службы литиевой батареи в максимальной комплектации теплосчетчика составляет не менее 5 лет.

Память тепловычислителя энергонезависимая типа EEPROM, что исключает потерю данных при сбоях питания. Система самодиагностики тепловычислителя определяет и архивирует сбои в работе теплосчетчика и время возникновения сбоя. Модульная конструкция (верхний и нижний модули) позволяет расширять возможности прибора без перепрограммирования и поверки. Multical 601 имеет календарь и часы, непрерывное питание которых обеспечивается верхним модулем. Информация о теплопотреблении системы выводится на дисплей и архивируется. Имеются архивы: посуточный 460 суток, помесячный 36 месяцев, годовой 15 лет и архив сбойных ситуаций. Почасовой архив глубиной 58 суток доступен при установке специального верхнего модуля.

Память тепловычислителя энергонезависимая типа EEPROM, что исключает потерю данных при сбоях питания. Система самодиагностики тепловычислителя определяет и архивирует сбои в работе теплосчетчика и время возникновения сбоя. Модульная конструкция (верхний и нижний модули) позволяет расширять возможности прибора без перепрограммирования и поверки. Multical 601 имеет календарь и часы, непрерывное питание которых обеспечивается верхним модулем. Информация о теплопотреблении системы выводится на дисплей и архивируется. Имеются архивы: посуточный 460 суток, помесячный 36 месяцев, годовой 15 лет и архив сбойных ситуаций. Почасовой архив глубиной 58 суток доступен при установке специального верхнего модуля.

К теплосчетчику можно подключить следующие дополнительные приборы: один термометр сопротивления Pt500, 2 крыльчатых расходомера холодной или горячей воды с импульсным выходом или электросчетчика с импульсным выходом, два преобразователя давления с выходом 4-20 мА. Данные, получаемые с этих приборов, выводятся на дисплей и архивируются.

www.eldis24.ru

Теплосчетчик Multical 601 - Метрит

Опубликовано lpunity в

Датские измерительные приборы, для учета коммунальных энергоносителей, многофункциональные и универсальные устройства. Они фиксируют значения температуры нагревания и охлаждения, работают с первичными преобразователями тахометрического типа с герконовыми и электронными выводами, и, со счетчиками объема электронного или ультразвукового типа.

Производительные характеристики Multical 601

Прибор учета расходуемого носителя в тепловых системах, выполняет:

  • измерение энергии воды в охлаждающих системах;
  • комбинированные измерения с отдельным сохранением данных как тепловых, так и охлаждающих систем;
  • ревизию утечек во всех системах водоснабжения;
  • лимитирование расхода мощности с помощью управляемого клапана;
  • передачу и сохранение данных;
  • программирование действий.

В качестве термопар, в приборе «Мультикал 601», используются датчики типа Pt100 и Pt500. Счетчик может быть собран в варианте заказчика для использования в жилых, производственных и сельскохозяйственных зданиях или на предприятиях социального назначения. Полное перепрограммирование Multical 601, под запросы заказчика, выполняется в аккредитованных лабораториях, так же как и поверки.

Вычислитель Multical 601

Программируемый аппарат снабжен ЖК-дисплеем на 7-8 знаков. Проводятся вычисления в МВт, КВт, ГДж и Гкал. Прибор комплектуется:

  • элементом питания и сетевым разъемом;
  • тремя инфракрасными головками;
  • платой для подключения 4 выводов;
  • термопарами с присоединительными головками на 2-х или 4-проводное подключение;
  • программным обеспечением METRTOOL.

Дополнительные модули, встраиваемые сверху или снизу, располагают:

  • отсчетом времени и календарем;
  • платой для подключения импульсных выходов;
  • управлением клапаном ограничивающим расход;
  • разнообразными средствами, для обмена данными через автоматизированные системы сбора информации.

Прибор отличается высокой надежностью в работе и простотой монтажа.

metrit.ru

Завод Тепловодомер - Вычислитель Multical 601 (техническая информация). Статьи компании «ААА-СНАБ»

Вычислитель MULTICAL 601, который в своём составе имеет теплосчетчик СТ-3 — многофункциональный тепловычислитель. Он предназначен для измерения тепловой энергии, энергии охлаждения и энергии в комбинированных системах тепло и холодоснабжения.



Вычислитель MULTICAL 601, который в своём составе имеет теплосчетчик СТ-3 — многофункциональный тепловычислитель. Он предназначен для измерения тепловой энергии, энергии охлаждения и энергии в комбинированных системах тепло и холодоснабжения.

Уникальное сочетание высокой точности измерений и долгого срока службы обеспечивает минимальную себестоимость его эксплуатации. Теплосчетчик СТ-3 с вычислителем MULTICAL 601 прост в монтаже, считывании данных и поверке.

Технические особенности вычислителя Multical 601

Обеспечивает точное измерние тепловой энергии и энерии охлаждения при расходах до 3000 м3/ч. MULTICAL 601 способен работать в абсолютном большинcтве схем учета, включая сложные многотрубные, открытые и закрытые схемы.

Возможнсти MULTICAL 601 можно расширить, установив 2 независимых модуля:

·         Модуль верха с часами реального времени, импульсными выходами или модулем управления моторным клапаном;

·         Модуль основания M-Bus, радио, Lon-Work или токовыми выходами 0/4... 20 mA.

Модуль основания имеет также 2 дополнительных импульсных входа, к которым можно подключить электро и водосчетчики. Таким образом обеспечивается одновременное считывание потребления всех ресурсов автоматически. Питание от батареи, сроком службы до 10 лет, либо от сети напряжением 24 или 230 В.

Все регистры сохраняются 460 суток, 36 месяцев и 15 лет. Вычислитель соответствует EN 1434:2004 класс С.

Сфера применения вычислителя Multical 601

Теплосчетчик СТ-3 с тепловычислителем MULTICAL 601 устанавливается в следующих системах теплоснабжения:

·         Закрытая система с 1 расходомером;

·         Закрытая система с 2 расходомерами;

·         Двухтрубная система с 2 расходомерами;

·         Двухтрубная система с общей подачей с 2 расходомерами;

·         Открытая система с водоразбором из обратного трубопровода;

·         Открытая система с отдельным расходомером для водоразбора;

·         Открытая система с 2 расходомерами.

Тепловычислитель MULTICAL 601 может быть сконфигурирован (скомплектован и запрограммирован) во множестве вариантов в зависимости от потребностей заказчика.

Термопреобразователи сопротивления (ТС)

В составе MULTICAL 601 применяются преобразователи температуры либо Pt 100 (2-проводное подключение), либо Pt 500 (4-проводное подключение), в соотв. с EN 60751 (DIN/IEC 751).

Преобразователи температуры Pt 100 и Pt 500, представляют собой платиновые датчики с номинальным омическим сопротивлением соответственно 100,000 W и 500,000 W при 0,00°C и 138,506 W и 692,528 W, соответственно, при 100,00°C.

Все значения омического сопротивления закреплены международным стандартом IEC 751 касательно преобразователей температуры Pt 100. Значения омического сопротивления для Pt 500 в 5 раз выше.

Датчики измеряют температуру теплоносителя и холодной воды, а также разность температур теплоносителя или теплоносителя и холодной воды.

Рекомендуемый подбор гильз для термопреобразователей сопротивления в зависимости от диаметра трубопровода указан в таблице 3.

Условный диаметр трубопровода

Ду

мм

15-20

32-80

100-150

200-250 и более

Длина гильз

L

мм

34

84

134

174

Монтаж теплосчетчиков производится только обученным и аттестованным персоналом организаций, имеющих соответствующие лицензии на право производства данных работ.
