Принцип работы мультизональной системы | Принцип работы vrf системы кондиционирования
Одна из самых новых систем кондиционирования воздуха – это VRF (Variable Refrigerant Flow, что означает «изменяющийся поток холодильного агента»), есть другое название – VRV (Variable Refrigerant Volum, что означает «изменяющийся объем холодильного агента») или просто – мультизональная система. При разработке мультизональной системы за основу, конечно, был взят обычный кондиционер типа сплит-система. Внешне VRF система так и выглядит. Имеется наружный блок, который соединяется фреоновыми трубопроводами с несколькими внутренними блоками. На этом заканчивается их сходство. В работу мультизональной системы заложены 3 основополагающих принципа, которые в корне отличают ее от других систем кондиционирования. В первую очередь – это применение разветвителей, которые позволяют более равномерно распределять холодильный агент по внутренним блокам. Типоразмер разветвителя подбирается по суммарной производительности внутренних блоков, перед которыми он устанавливается. Разветвители, предназначенные для газообразного холодильного агента, устанавливаются на линию низкого давления, для жидкого – на линию высокого давления, они отличаются габаритными размерами и их нельзя путать.Схема мультизональной системы VRF
Вторым явным отличием в работе мультизональной системы является то, что всей ее работой управляет микропроцессорная система автоматики, построенная на основе сложной программы управления, обеспечивающей поддержание большого количества параметров, и управление любым элементом системы с целью оптимального и эффективного функционирования всех ее элементов.
И последним отличием служит использование в качестве дросселирующего устройства только ЭРВ (электронный расширительный вентиль). Такой ЭРВ встроен или устанавливается в непосредственной близости перед каждым внутренним блоком, его работой управляет микропроцессорный контроллер внутреннего блока. Все эти три особенности позволяют к одному внешнему блоку подключить одновременно до 64 внутренних блоков, а в VRF Dantex последнего поколения – до 88 внутренних блоков; обеспечить общую длину трубопроводов до 1000 м; максимальная длина труб между внешним и внутренним блоком – до 175 м, а в VRF Dantex – до 200 м; перепад высот между внутренними блоками составляет до 15 м, а в VRF Dantex – до 30 м. Однако, к сожалению, обычно максимальная производительность одной группы внешних блоков не превышает 180 кВт, а в VRF Dantex – не более 246 кВт. Причем, при расчете и подборе производительности внешних блоков, можно их производительность принять меньше на 30%, чем суммарная производительность всех внутренних блоков, подключенных к ним, с учетом малой вероятности одновременной работы на 100% загрузки всех внутренних блоков.

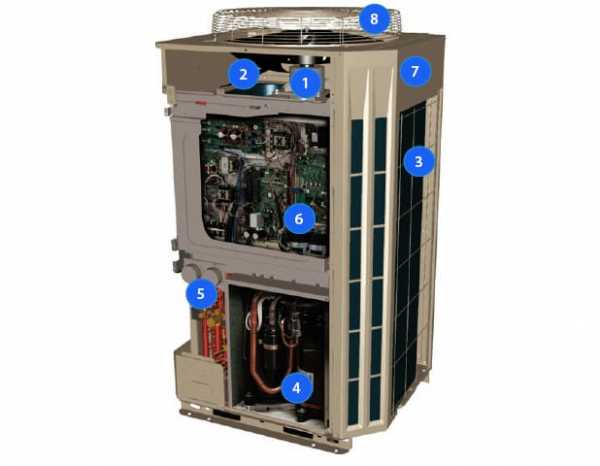

Конструкция и схема наружного блока мультизональной системы VRF
1) Электродвигатель вентилятора. 2) Вентилятор. 3) Теплообменник конденсатора 4) Компрессоры. 5) Порты для подключения межблочных фреоновых коммуникаций, соединяющих наружный и внутренние блоки. 6) Автоматика наружного блока. 7) Корпус. 8)Защитная решетка вентиляторов
dantex.ru
схема устройства, возможности и преимущества
Основная задача шагающих в ногу со временем строительных компаний сводится к созданию максимально комфортного жилья с минимальными финансовыми затратами. Как правило, возводятся высокие многофункциональные здания. В связи с этим современные тенденции требуют увеличения энергетической эффективности зданий. Для решения подобных задач можно прибегнуть как к уменьшению потребления ресурсов, так и к повышению отдачи потраченной энергии. Значительную помощь в достижении поставленных целей оказывает динамичный постоянно развивающийся рынок теплоизоляционных материалов, освоение альтернативных источников более дешевой энергии, применение энергоэффективного оборудования. Благодаря этому в последнее время возрос спрос на мультизональные системы кондиционирования, значительно расширилась сфера их эксплуатации.
Мультизональная система – один из наиболее оптимальных вариантов организации кондиционирования одновременно нескольких помещений. Внутренние блоки, число которых может исчисляться десятками, через единую трубопроводную систему соединяются с внешним блоком, размещенным в подвале либо на крыше.

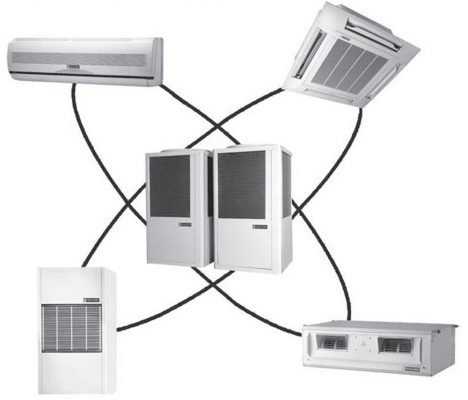

Внутренние блоки могут быть различных типов – настенные, кассетные, потолочные, канальные, их мощность определяется потребностями пользователей. Каждое из помещений получает отдельную систему для создания микроклимата.
Родителем первых фреоно-воздушных систем считается Япония, где в 1982 году корпорация Daikin запатентовала устройство под названием Variable Refregerant Volume (VRV). На сегодняшний день существует немало компаний, специализирующихся на выпуске систем, способных изменять объем хладагента и перераспределять его между блоками, однако регистрация аббревиатуры вынуждает производить оборудование с иным названием.
Мультизональные системы кондиционирования выпускают Mitsubishi Heavy Industries (КХ), McQuay (MDS), ), Fujitsu General (VRF), Midea (MDV), Sanyo (Eco-Multi), Toshiba (MMS), Haier (MRV), Mitsubishi Electric (City Multi), LG (MPS), GREE (GMV) и т.д. У нас оборудование подобного класса принято именовать «мультизональной системой», «VRF-системой» или «системой с переменным расходованием хладагента». Изначально их воспринимали как своего рода продолжение мультисплит-системы, но сейчас данные системы принято считать самостоятельным крупным классом систем кондиционирования.
Устройство системы
Системы мультизонального класса от ведущих производителей в виде одного внешнего блока способны выполнять поддержку одновременно 48 внутренних блоков. Кроме этого до 4 внешних блоков может быть объединено в одну систему с единым управлением. Внутренние блоки настенных, напольно-потолочных, канальных, кассетных систем идентичны внутренним блокам VRF, их мощность может колебаться в пределах 2-20 кВт и определяется индивидуальными потребностями для каждого из кондиционируемых помещений.

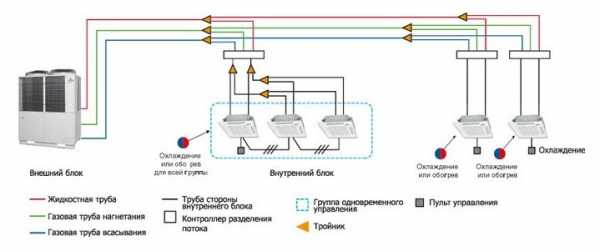

Движение хладагента осуществляется по 2-3 центральным трубам, одна из которых предназначена для его подачи к внешнему блоку. При двухтрубной системе внутренние блоки могут одновременно производить нагрев или охлаждение. В этом случае хладагент из внешнего блока подается во внутренний в виде жидкости (при работе на холод) или в виде газа (при работе на отопление).
Трехтрубная система обеспечивает подачу хладагента в любом из состояний, тем самым позволяя внутренним блокам работать независимо и выполнять одновременно обогрев и охлаждение разных помещений. Система управления выполняет постоянный мониторинг температуры в помещениях, сравнивая ее с заданной.
Схема устройстваВ зависимости от вида отклонений происходит подключение внутренних блоков ко второй или третьей трубам с хладагентом. В целом, за управление системой отвечает микропроцессор, который в автоматическом режиме распределяет мощность на каждом из участков. При этом каждым внутренним блоком можно управлять не только в автоматическом режиме, но и принудительно с помощью пользовательского пульта.
Для обеспечения стабильной работы мультизональной системы оптимальным считается, если внешний и внутренний блоки изготовлены одним производителем. В случае несоблюдения данного требования могут наблюдаться конфликты из-за сбоев в работе микропроцессорной части.
Возможности
Ранее проблемы создания и управления микроклиматических условий в крупных зданиях решали с помощью центрального кондиционера. Основное преимущество мультизональных систем перед системой чиллер-фанкойлы состоят в меньшем расходовании электроэнергии, к тому же за счет уменьшенных размеров внутренних блоков в значительной степени упрощена работа проектировщиков.

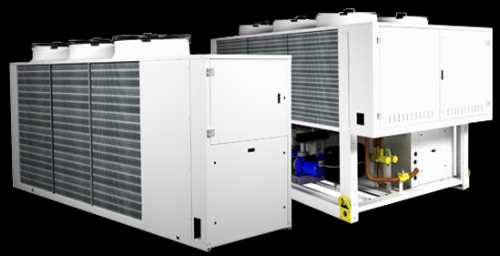

Главный показатель, по которым чиллер-фэнкойлы превосходят VRF – это более низкая первоначальная стоимость и отсутствие ограничений по длине трубопровода. Если первым показателем можно пренебречь ввиду экономности оборудования и низким эксплуатационным расходам, то длина трубопровода в пределах 100-150 м считается огромным недостатком.
С увеличением длины значительно снижается производительность мультизональной системы, поэтому оборудование VRF считается пригодным для кондиционирования только малых и средних зданий.
Кроме стандартного охлаждения и нагрева воздуха мультизональная система способна снижать уровень влажности, в большинстве случаев работа выполняется в автономном программируемом режиме, возможно проведение самодиагностики и аварийного отключения.
Система управления позволяет манипулировать работой через компьютер либо корректировать работу системы путем принудительного вмешательства с помощью индивидуальных пультов управления. Стандартная мультизональная система способна работать при температуре внешнего воздуха не ниже -200 С, но существуют и специальные установки, для которых не страшна даже цифра в -350 С.
Одно из основных очевидных преимуществ мультизональных систем состоит в возможности безболезненного интегрирования оборудования в общую систему интеллектуального управления домом. В многофункциональных зданиях необходимо создавать разный микроклимат в помещениях, а с этой задачей вполне способна справиться современная мультизональная система кондиционирования. Именно поэтому данные системы можно без преувеличения считать высочайшим достижением современной климатической техники, с высоким уровнем энергетической эффективности, надежности, безопасности и максимальной степенью комфорта.
udobnovdome.ru
Мультизональные системы кондиционирования, VRF системы
По сути своей – одно и то же. Это система кондиционирования инверторного типа, которая позволяет подключить несколько (до 60-80 внутренних блоков к одному внешнему агрегату) и обеспечить независимое кондиционирование каждого помещения в отдельности. Внутренние блоки могут работать каждый в своём режиме (в трёхтрубной системе): на охлаждение или обогрев, а также поддерживать различную температуру. При этом в продвинутых системах имеется возможность использовать отводимое тепло одних помещений для обогрева других, что положительно сказывается на КПД работы. Данные системы – идеальный вариант для организации кондиционирования загородного дома или коттеджа:
Внутренние блоки для VRF систем кондиционирования подбираются отдельно под каждое помещение после создания проекта системы кондиционирования и вентиляции. Можно повесть на стену блок настенного типа, спрятать под потолок или простенок канальный внутренний блок, зашить под потолок кассетный или поставить на пол консольные блоки. Всё это позволит вписать систему как в любой интерьер, удовлетворить любому техническому заданию.
О компании “Проект Климат”
Основные отличия мультизональной от мульти сплит-системы
Обычная мульти сплит система также позволяет подключить несколько внутренних блоков кондиционера разных типов (до 8-ми на один наружный блок кондиционера). Но принципиальное отличие VRF мультизонального кондиционера от мульти сплит системы заключается в том, что несколько внутренних блоков (зачастую их объединяют в группы либо по принципу работы, либо по архитектуре помещения) используют единую магистраль хладагента (от которой уже отходят свои трассы до внутреннего блока), тогда как ко внутренним блокам мульти сплит системы идёт отдельная трасса. Результат – сокращение общей длины всех трасс при одновременной возможности увеличения протяжённости магистрали, рост КПД, повышение надёжности.
Компрессора современных мультизональных кондиционеров способны прокачать фреон по трассе (самой длиной ветви) длиной до 300 метров с перепадом высот до 35-50 метров. Тогда как обычные мульти сплит системы ограничены не только по суммарной длине трассы, но и по максимальной длине до самого удалённого внутреннего блока. Как правило это звучит так (у мульти сплит системы на 5 внутренних блоков) : “перепад высот – до 20 метров, суммарная длинна трассы – до 80 метров (до самого удалённого – 25 метров)”. Т.е. если на один блок отвести 25 метров, то на оставшиеся 4 придётся менее чем по 14 метров, что не так много, если учесть, что заказывается и устанавливается зачастую такой кондиционер для коттеджа или загородного дома с протяжённостью трасс до 25-30 метров на каждый.
Лучшие мультизональные кондиционеры
Надёжность при выборе данного оборудования – на первом месте. А уж попытаться уложиться в бюджет можно за счёт грамотного расположения блоков, сокращения длинны трассы. Только представьте себе, что спустя год-два после монтажа, компрессора китайского внешнего блока мультизонального кондиционера выйдут из строя: одни только затраты на демонтаж и передачу в сервисный центр могут превысить разницу в стоимости по сравнению с передовыми разработками лучших кондиционеров.
Вариантов – множество. Всё зависит от бюджета и технического задания на создание системы кондиционирования. Вы по адресу: выполним проект, подберём оборудование и проведём качественный монтаж.
Далее представлены (скорее для примера, нежели для того, чтобы “положить в корзину” и оформить заказ) варианты систем кондиционирования наиболее часто закладываемых в проекты производителей.
Мы рады вам предложить лучшие мультизональные системы кондиционирования, которые прослужат вам не один десяток лет.
Каталог мультизональных кондиционеров
Монтаж мультизональных VRF систем кондиционирования
Установке и пуск-наладке оборудования подобной сложности предшествует длительный процесс расчёта и согласования. Ошибка на первом шаге может обойтись весьма дорого, ведь монтаж мультизональных кондиционеров производят на этапе ремонта на объекте (заглубление стен, скрытый монтаж фреоновых трасс и коммуникаций под потолком и межстеновом пространстве). Выйди система из строя или если она не будет отвечать потребностям текущего помещения – замена оборудования будет стоить либо очень дорого, либо будет в принципе невозможна.
Монтаж системы кондиционирования в загородном доме на базе VRF Mitsubishi
Установка мультизональной системы в одном из зданий МГУ. Опрессовка трасс
Бытовая VRF LG: монтаж в ЖК Триколор на стадии проведения ремонтных работ
Монтаж системы VRF охлаждения Toshiba в РСПП
Процесс проектирования VRF системы начинается с получения планировки помещений и выполнения замера объекта для оценки:
- потребной мощности охлаждения;
- технических ограничений объекта.
И уже после отсева вариантов по техническим соображениям принимаются к учёту бюджетные ограничения, подбирается требуемое оборудование и представляется на утверждение смета по объекту с разбивкой по стоимости оборудования, работ и расходного материала.
Будь то загородный дом, офисное здание или коммерческий объект, как правило мультизональные VRF системы устанавливают на этапе выполнения ремонта, т.е. выполняют монтаж в два этапа:
- на первом этапе: доставка оборудования на объект, подготовка места под установку внешнего блока, установка внешнего блока, бурение отверстий, выполнение углублений в стенах для скрытого монтажа, прокладка трасс коммуникаций (межблочная фреоновая трасса), отвод дренажа в канализацию от предполагаемых мест крепления внутренних блоков;
- на втором этапе: выполняется финишный, минимальный объём работ в виде установки внутренних блоков, опрессовки, вакуумирования, пробного запуска и пуско-наладочные работы.
Если в составе внутренних блоков VRF системы есть канальные кондиционеры, то дополнительно на первом этапе осуществляется скрытая установка внутренних блоков, протяжка от них под потолком или межстеновом пространстве воздуховодов до мест предполагаемого крепления решёток из которых будет подаваться охлаждённый/подогретый воздух внутрь помещения.
Мультизональные системы кондиционирования – самые совершенные из существующих климатических систем с наивысшим КПД, что немаловажно, учитывая постоянный рост стоимости электроэнергии. Но не редки случаи, когда по бюджетным ограничениям заказчик останавливается на альтернативном варианте, например, установке 2-3-х внешних блоков с несколькими внутренними. Это могут быть и мультисплит системы на несколько “голов”, и канальные кондиционеры. Ознакомиться с вариантами оборудования вы можете на страницах нашего сайта. А лучше – обратитесь к нашим инженерам!
www.projectclimat.ru
принцип работы, преимущества и монтаж
Все знают, что одно из основных требований в помещениях с установленными кондиционерами – держать двери плотно закрытыми. В противном случае кондиционеру придется охлаждать коридор, и он просто не справится со своей задачей. Но что же делать, если перед нами стоит задача кондиционирования всего здания вместе со всеми коридорами? Установить по кондиционеру на каждое помещение – не самый лучший выход. Более приемлемым вариантом являются мультизональные системы кондиционирования.

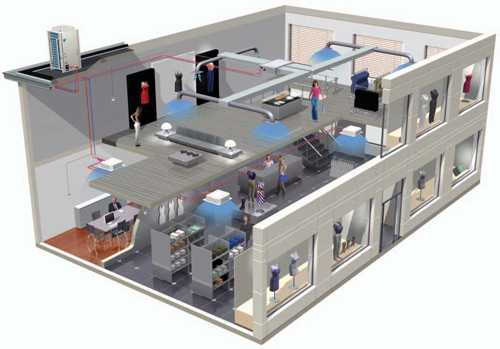

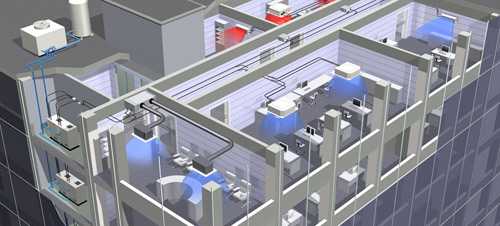

Система способна охладить все помещения в здании
Принцип работы
Первый шаг к зонированию кондиционирования был сделан вместе с появлением сплит-систем. До начала эры сплит-систем оконные моноблоки напоминали мужика из сказки, который искал потерянный рубль не там, где потерял, а там, где светло. Точно так же динозавры мира кондиционеров охлаждали или нагревали воздух не там, где это необходимо, а там, где удалось осуществить монтаж – то есть возле окон.
В сплит-системах отделенный от внешнего блока внутренний модуль впервые удалось расположить именно там, где он нужен. Однако, всех проблем это не решило.

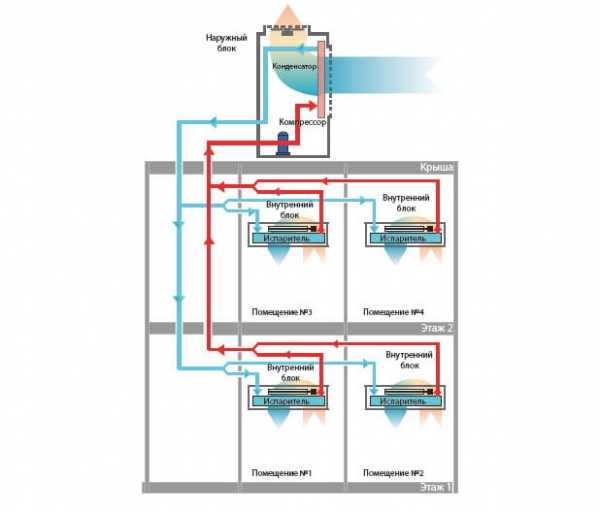

Принцип работы системы
Во-первых, внутренний блок не стал совершенно независимым от внешнего: длинна коммуникаций среднего бытового мульти-сплит кондиционера для нормальной работы не должна превышать 10-15 метров. Свыше этого потери мощности становятся заметными, ну а если попытаться все же «отодвинуть» внутренний модуль от внешнего блока метров на 40-50, кондиционер просто не сможет работать. Конечно 10-15 метров – это более чем достаточно для квартиры или небольшого офиса, но в торговых либо производственных помещениях большой площади нередко возникает необходимость охлаждать либо нагревать помещения, находящиеся на расстоянии 30 и более метров от ближайшей внешней стены.
Во-вторых, площадь покрытия даже мощного бытового кондиционера редко превышает 50м2 при стандартной высоте потолка. Для промышленного кондиционера эта цифра больше в 2-3 раза. На практике же не редкость потребность в кондиционировании помещений в многие сотни, а то и тысячи квадратных метров. Да к тому же эти помещения не представляют собой один большой зал, а разделены множеством перегородок.
Установить по сплит-системе на каждое помещение – значит обвесить все здание внешними блоками. Да и цены на такой «декор фасада» будут совершенно неприличными. Выручают канальные системы, распределяющие охлажденный (или нагретый) воздух от мощного внутреннего блока в нуждающиеся в кондиционировании помещения по системе каналов-воздуховодов. Но применение канальных систем имеет ряд ограничений.

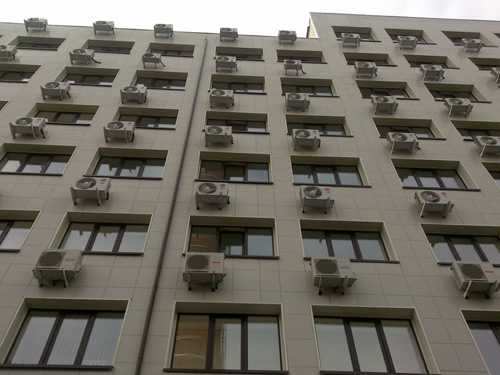

Не эстетично и экономически невыгодно
Дело в том, что воздуховоды канального кондиционера обычно скрываются за подвесными потолками и фальшстенами, «воруя» полезный объем помещения. Это не проблема для торговых и выставочных центров, залов и фойе театров и кинотеатров и т.д., где канальный кондиционер является лучшим выходом. А вот для офисного здания, где площадь отдельных помещений совсем небольшая, а высота потолков может не превышать высоты потолков в обычной квартире, растрата объема на воздуховоды канальной системы является явно избыточной, цена не оправдывает результат. Как и выделение отдельного помещения с хорошей звукоизоляцией под монтаж мощного внутреннего блока.
В этом случае широко применяют мульти-сплит-системы. Мульти-сплит-системы включают в себя несколько внутренних модулей, подключенных к одному наружному модулю повышенной мощности. Основная особо шумная механика при этом, как и у обычных сплит-систем расположена в наружном блоке, а не во внутреннем, как в канальных системах.
Преимущества мультизональных систем
Мультизональное управление климатом, является дальнейшим развитием идеи мульти-сплит-системы.
Системы мультизонального кондиционирования могут включать в себя как одну, так и несколько сплит-систем. Мощность каждого из наружных блоков при этом выше, чем в случае с обычными мульти-сплит-системами. Наружный блок системы мультизонального кондиционирования обычно обладает мощностью, достаточной, для перекачки по магистралям хладагента на расстояние 100 и более метров в плане и 50 и более метров по высоте.
Это дает возможность осуществлять монтаж комплекса наружных блоков системы на крыше здания или даже в отдельном помещении. В здание подаются магистрали циркуляции хладагента, которые занимают куда меньше места, чем воздуховоды канальных систем.
Наружные блоки системы монтируются на крыше
Но главное отличие мультизональной от обычной мульти-сплит-системы все таки не в этом. Если в обычной системе каждый внутренний модуль имеет свой выделенный контур циркуляции хладагента, то принцип мультизональности подразумевает подключение всех модулей к единой системе циркуляции хладагента.
Такое решение обладает рядом преимуществ:
- Относительная простота монтажа. Проще проложить одну магистраль, чем множество отдельных. Мультизональные системы кондиционирования могут поддерживать до 30 внутренних модулей, обслуживаемых 3-5 наружным блоками. Для монтажа такого количества устройств по традиционной схеме все здание пришлось бы буквально пронизать трубками с фреоном.
- Экономия энергии. Потери от перекачки хладагента по множеству мелких магистралей могут на один-два порядка превышать аналогичные потери для единой системы.
- Точная регулировка. Устойчивая стабильность работы крупной системы позволяет производить точную регулировку температуры воздуха в помещении с точностью до градуса.
- Надежность. Элементы системы резервируют и взаимозаменяют друг друга.
- Удобство автоматизации. Разумеется, управлять одной, пусть даже более сложной системой всегда проще, чем множеством простых. Обычно мультизональные кондиционеры имеют стационарную электронную систему управления, позволяющую сложное программирование различных функций. Терминал системы управления выводится на центральный пульт, управление мультизональным кондиционированием интегрируется в единую систему кондиционирование, вентиляции и пожаротушения.
- Возможности проектирования. Мультизональное кондиционирование обычно закладывается на этапе проектирования здания, но, в отличие от канальной системы, мультизональную систему можно как «нарастить», так и изменить ее конфигурацию в процессе эксплуатации здания.
Что такое VRV
VRV или VRF – общее название для основного на данный момент способа организации систему мультизонального кондиционирования. Расшифровываются эти названия как Variable Refrigerant Volume и Variable Refrigerant Flow, что означает «изменяемый объем хладагента» и «изменяемый поток хладагента» соответственно. Что это означает?
Первые системы, которые можно было определить как мультизональные кондиционеры, имели значительные ограничения по управляемости. Можно было регулировать только работу системы в целом, что при сложной архитектуре здания неизбежно вызывало чувствительную разницу температур (до пяти градусов!) в различных помещениях одного объекта. Решить эту проблему как раз и помогло применение принципа VRV.
Система может изменять объем или поток хладагента
При VRV-организации системы кондиционирования каждый внутренний модуль (иногда группа модулей), подключенный к общей магистрали, имеет собственный блок управления подачей хладагента (VR-блок). VR-блок может регулировать подачу хладагента к внутреннему модулю, как автоматически, в зависимости от изменения теплоотдачи в помещении, так и по желанию пользователя.
Причем, наряду с возможностью регулирования непосредственно из помещения, существует возможность программирования параметров каждой зоны с центрального пульта.
Мультизональные кондиционеры Hi-VRV или HVRV являются дальнейшим усовершенствованием мультизонального кондиционирования с регулируемым объемом хладагента. В этом случае кондиционирование совмещается с приточно-вытяжной вентиляцией и объединяется в общую сеть управления.
Проектирование, разработка и монтаж мультизонального кондиционирования – сложный процесс, однако, при должном подходе, результат превосходит самые смелые ожидания.
klivent.biz
что это, принцип работы, описание, установка
.
Современные исследователи и научные сотрудники различных компаний уже давно стремительно пытаются создать новые системы, способствующие комфортному существованию людей. Причем всех естественным образом волнует коэффициент полезного действия оборудования – все хотят платить меньше, но получать как можно больше. С этого и начинают свою историю мультизональные VRF системы кондиционирования, которые в нынешнее время постепенно захватывают рынок и стойко в нём укрепляются.
VRF системы — новинка в области кондиционирования воздуха
Описание VRF систем
Прежде, чем приступить к ознакомлению с принципом работы, особенностями установки, преимуществами относительно старых систем кондиционирования, нужно понять, чем вообще является VRF система. Поэтому необходимо изложить краткое описание.
VRF система является универсальным комплексом кондиционирования воздуха, предназначенная для больших помещений. Английская аббревиатура VRF означает «Variable Refrigerant Flow» — «переменный поток хладагента». В среднем такая система способна обрабатывать воздух в помещении, площадь которого составляет до 500 метров квадратных. Причем на один наружный блок может приходиться до 48 внутренних. Таким образом, VRF система кондиционирования становится практически незаменимой для офисных помещений, торговых комплексов, административных зданий, клиник, банков и многих других предприятий и организаций. Более того, что очень значимо, каждый абонент может сам выбирать необходимый поток воздуха и его обработку. VRF системы могут не только охлаждать воздух, но и нагревать его при необходимости, как инверторный кондиционер, а их устройство позволяет работать при отрицательных температурах – вплоть до -20 градусов по Цельсию.
Принцип работы VRF систем
Принцип работы мультизональных FRV систем кондиционирования лежит в основе переменного потока хладагента, о чем и говорит само название данного комплекса. То есть, внешний блок контролирует необходимое количество охлаждающего вещества для любого подключенного к нему внутреннего блока, исходя из нужды конкретной комнаты или офиса в оптимизации температурного режима.
Отличаются они от мульти-сплит-систем по большей части тем, что в последних к каждому внутреннему блоку от внешнего идут разобщенные жидкая и газовая хладоновые линии, а в Variable Refrigerant Flow системах исходит всего только одна пара трубопроводов, которые в дальнейшем разделяются на две или больше линий.

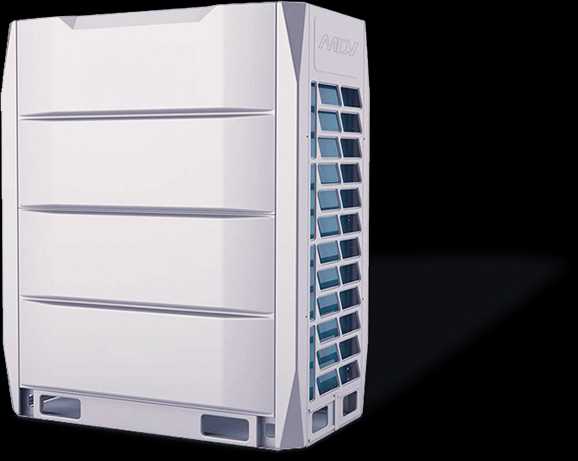

Внешний блок регулирует поставку хладагента ко внутренним блокам
Установка VRF систем
Монтаж VRF систем осуществляется исключительно компетентными людьми, которые специализируются на этой технике. Установка таких комплексов требует не только большего профессионализма, чем при установке сплит-систем, но и соответствующих инструментов и оборудования, к которым относятся:
- развальцовка;
- трубогиб;
- динамометрический ключ;
- сварочная горелка и серебряный припой 2В;
- кислород, ацетилен и нитроген;
- специальный вакуумный насос;
- современный манометр;
- многое другое.
Начинается монтаж VRF систем с установки внешнего блока. Осуществляется она посредством серии этапов:
Выбирается специальное место для монтажа и резервируется место для последующего техобслуживания.
Отведенное для сбора и настройки место подготавливается к установке, а также осуществляется проверка, чтобы все модули были установлены на одной ступени.
Только когда вышеизложенные условия выполнены, непосредственно начинается монтаж внешнего блока. Он закрепляется на специальном базисе необходимыми метизами, после чего фиксируется в горизонтальном положении. Необходимо, чтобы болт своей длиной превышал базовую поверхность на 20 миллиметров. Чтобы избежать или минимизировать вибрацию блока, устанавливают дополнительную амортизирующую прокладку. Во время монтажа на стену или на крышу блок требуется безошибочно и достоверно закрепить на случай, если будет сильный ветер или землетрясение. Затем монтируются дренажные каналы для постоянного отведения конденсата.
Монтаж системы начинается с установки внешнего блока
Особенности установки внутреннего блока
После монтажа дренажной системы осуществляется установка самого внутреннего блока. Обычно установка VRF систем на этом этапе практически не отличается от аналогичного этапа со обычными системами кондиционирования, однако напрямую обуславливается типом данного блока (настенный, кассетный, канальный и другие). Но существуют и общие закономерности и рекомендации:
- При выборе местоположения монтажа внутреннего блока нужно удостовериться, чтобы он мог выдержать вес девайса без лишнего грохота или вибрации.
- Место монтажа не должно мешать в дальнейшем отводу конденсата.
- Запрещается устанавливать внутренний блок в местах, где поблизости находятся другие источники тепла, чтобы не нарушить впоследствии работу теплообменника или всего блока.
- Телевизор и радио должны находиться, по меньшей мере, на расстоянии одного метра вдали от внутреннего блока кондиционирования.
- Площади, отведенной на потолке, должно хватать для закрепления и удерживания внутреннего блока.
- На пути у потоков обработанного воздуха не должно быть любого рода барьеров и препятствий.
- Также нужно заранее зарезервировать площадь для техобслуживания внутреннего блока в дальнейшем, поэтому между ним и мебелью, другими вещами и какими-либо предметами интерьера должно оставаться достаточно пространства.
Завершающим этапом установки является монтаж фреоновых трубопроводов, который очень похож на аналогичный процесс при установке сплит-систем. Осуществляется он следующим образом:
- С трубопровода удаляются заусенцы.
- Трубопровод развальцовывается при помощи соответствующего инструмента.
- На внешнюю и внутреннюю стороны развальцованной части наносится тоненький шар масла.
- Раструбное отверстие совмещается с резьбовой муфтой внутреннего блока, после чего в ручную заворачивается коническая гайка и затягивается посредством динамометрического ключа.
С жидкостного и воздушного клапанов на вентиле внешнего блока снимаются колпачки, после чего вентиль совмещают с раструбным отверстием. Потом точно так же, как и в предыдущем этапе, заворачивается коническая гайка и затягивается динамометрическим ключом.
Завершающий этап установки системы VRF
После монтажа VRF система готова к эксплуатации, однако нельзя забывать про регулярное обслуживание. Ежедневно необходимо чистить фильтры внутреннего блока, а также проводить техническое обслуживание перед началом эксплуатации весной и по его окончанию осенью.
vozduhstroy.ru
VRV и VRF системы – мультизональные системы кондиционирования
Оставьте заявку
и получите бесплатный полный расчет системы в течение 24 часов
VRF системы
кондиционирования
При заказе мультизональной VRF системы «под ключ» — проект в подарок!
Выполнение всего комплекса работ по монтажу VRF системы до 2-х недель!
Мы специализируемся
на следующих типах помещений
Более 30 установленных систем за 7 лет
Если вашего помещения нет в списке, оставьте свой номер телефона и мы обсудим этот вопрос
Бренды, с которыми мы работаем
Гарантия на оборудование от 3 лет
Мы официальный дилер
всех известных марок VRF систем
Отзывы наших клиентов
8 из 10 клиентов продолжают с нами сотрудничать
после установки VRF системы
Преимущества VRF систем
Красивый вид фасадов
Наружные блоки занимают небольшую площадь
Экономия электроэнергии
Цена оборудования, монтажа и эксплуатации ниже стоимости чиллера.
Высокая скорость установки
У вас есть вопросы?
По подбору? По проектированию? По монтажу? Сервису или ремонту?
Получите бесплатную консультацию специалиста!
получить бесплатную
консультацию
г. Санкт-Петербург,
Пискаревский пр. 25А
Все права защищены
© 2014-2016
vrf-systems.ru
Мультизональные системы кондиционирования (VRV и VRF)
Мультизональные системы кондиционирования (VRV и VRF) по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на мультизональные системы (vrv и vrf), позвоните по телефону: +7(495) 118-27-34. Отправить заявку
Характеристики и особенности VRV и VRF систем
Фактически, VRV система является улучшенным вариантом традиционной мульти-сплит системы:

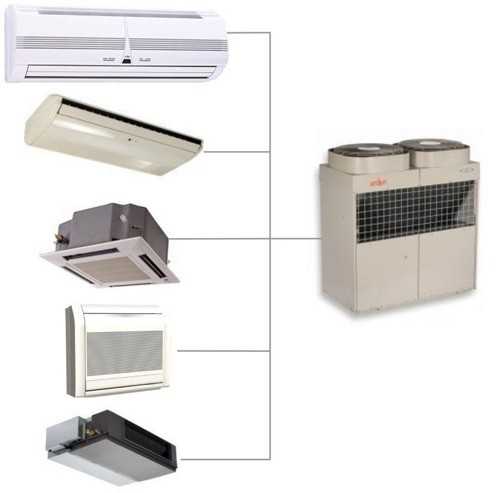

- Как и в мульти-сплит системах, к одному наружному блоку может быть подключено несколько внутренних, однако у VRV их число может достигать нескольких десятков.
- Как и в некоторых мульти-сплит системах, внутренние блоки VRV могут быть разных типов (настенный, канальный, кассетный и т.п.) и иметь разную мощность, обычно от 2 до 25 кВт.
Однако VRV системы имеют ряд принципиальных отличий от всех ранее выпускавшихся кондиционеров:
- В обычных мульти-сплит системах между внешним и каждым из внутренних блоков прокладывается отдельная фреоновая трасса. В системах VRV все блоки подключаются к единой системе трубопроводов, то есть к общей трассе из двух или трех медных труб подключается до 30 внутренних и 3 внешних блоков. Такое техническое решение позволяет упростить (удешевить и ускорить) монтажные работы, а так же дает возможность легко расширять систему в будущем.

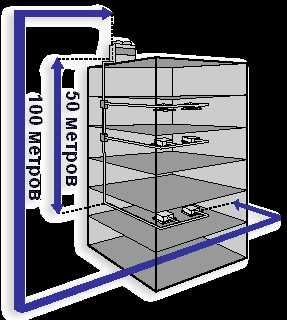

- Максимальное расстояние между внутренним и наружным блоком (длина трубопровода) составляет 100 метров. Перепад высот между наружным и внутренним блоком (расстояние между блоками по вертикали) — 50 метров. Таким образом, стало возможным размещать наружный блок кондиционера в любом удобном месте — на крыше, в подвале или даже в нескольких десятках метров от дома.
- Управление внутренними блоками может производится как с помощью индивидуальных беспроводных пультов (как и в обычных мульти-сплит системах), так и с помощью централизованного пульта управления, контролирующего режимы работы всех внутренних блоков и состояние системы в целом. Кроме этого, VRV система может управляться с помощью персонального компьютера.
- По сравнению с обычными кондиционерами, внутренние блоки VRV поддерживают заданную температуру с более высокой точностью — до ±0,5 °С.
Название VRV (Variable Refrigerant Volume) переводится как “Переменный объем хладагента” и отражает главное отличие VRV от остальных систем кондиционирования — использование общей системы трубопроводов. В системах VRV каждый внутренний блок имеет электронный терморегулирующий вентиль, регулирующий объем поступающего хладагента из общей трассы в зависимости от тепловой нагрузки на этот блок. Благодаря этому, система VRV более ровно поддерживает заданную температуру, без перепадов, свойственным обычным кондиционерам, регулирующим температуру воздуха путем периодического включения и выключения.
В настоящее время подобные системы, помимо Daikin, производят также Mitsubishi Heavy, Mitsubishi Electric, Sanyo, Toshiba, Fujitsu General и другие. Поскольку название VRV является зарегистрированной торговой маркой компании Daikin, то для обозначения подобных систем других производителей было выбрано название VRF (Variable Refrigerant Flow) — “Переменный поток хладагента”, что по смыслу тоже самое, что и VRV (то есть VRF означает класс или тип кондиционеров). Разница между VRF системами разных производителей не очень значительна и определяется количеством подключаемых блоков, максимальной длиной трассы, удобством управления, надежностью и сроком службы.

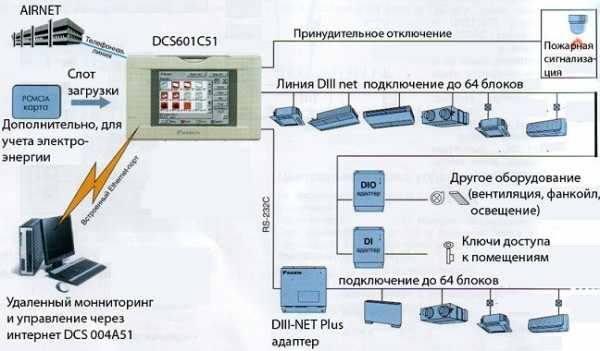

Осуществление контроля над температурой в VRV и VRF климатических комплексах
Управлять внутренними модулями может осуществляться тремя способами:
- С центрального пульта управления.
- С беспроводных «мобильных» устройств.
При помощи компьютера и специального программного обеспечения, подключенного к системе кондиционирования.
Благодаря постоянному контролю за температурными показателями, автоматически изменяется подача хладагента, тем самым поддерживаются постоянные комфортные условия, без мертвых зон и перепадов. Такие комплексы поддерживают заданные показатели, с точностью до ±0,5 С°.
Работа VRV и VRF комплексов в зимний период
Как известно, кондиционеры не могут работать когда температурные показатели окружающего воздуха ниже заданных производителем. И даже самые современные системы кондиционирования не стали исключением. Но, в связи с тем, что мультизональные vrf системы приобрели огромную популярность и используются в странах, где практически круглый год отметка термометра не переваливает за + 10, была сделана доработка компрессорных модулей, благодаря чему максимально уменьшено влияние низких температур на конденсатор, который является самым «нежным» местом этих климатических систем. Доработка была названа VRV-house.
Изменение коснулось работы контроллера, который теперь дополнительно оснащен температурными датчиками, и полностью исключает падение давления конденсации, которая свойственна таким климатическим комплексам при их функционировании в недопустимом температурном диапазоне.
Преимущества и недостатки этих климатических систем
- Одним из главных преимуществ такого климатического комплекса является простота монтажа. Благодаря небольшому весу внутренних блоков и одной общей фреоновой магистрали, устанавливать ее в здании могут всего несколько специалистов, которых по силу содержать даже небольшим сервисным компаниям.
- В зависимости от потребностей того или иного помещения, к мощным внешним модулям могут подключаться внутренние, различные по производительности и способу монтажа.
- На сегодняшний день различными компаниями выпускаются внутренние модули VRV или VRF системы. Существует огромный выбор различных внутренних блоков, которые можно подобрать исходя их архитектуры или интерьера помещений.
- Такие климатические комплексы считаются наиболее экономичными, благодаря возможности индивидуального управления каждым внутренним модулем. Обогрев (охлаждение) будет исключительно в тех помещениях, где это необходимо. Как утверждают производители, она рассчитана на использование более чем 30 лет.
О недостатках этой техники можно сказать единственное: она изрядно стоит. Причем при всей своей экономичности и простоте в установке, стоимость 1 к.кв этого климатического комплекса составляет порядка 250 у.е., а рассчитана она на площадь от 500 до 1500 к.кв. Именно поэтому ее так редко можно встретить даже в больших квартирах. Основными ее потребителями являются производственные помещения, крупные офисные центры, солидные торговые центры и гипермаркеты, гостиничные комплексы. Конечно же, встречаются они и в загородных домах, но это скорее исключение, чем правило.
Совет: Несмотря на то, что проектирование VRV и VRF кондиционирования не самое сложное, и монтаж могут делать несколько человек из частной организации, мы настоятельно рекомендуем за покупкой, проектированием и установкой этой техники обращаться только к профессионалам.
