На какую глубину закапывать газовую трубу – какие ограничения есть для газопровода

Траншея для газопровода, требования, методы рытья

Для подведения газа к частному дому или постройке, необходима прокладка трубы газопровода. Существует несколько методов прокладки труб: открытый надземный и скрытый подземный. Первый выбирают довольно редко, так как приходится сооружать дополнительные конструкции для удержания труб в проектном положении, плюс трубы в таком случае не защищены и есть вероятность механических повреждений в процессе эксплуатации, поэтому более распространен метод подземной прокладки труб газопровода.

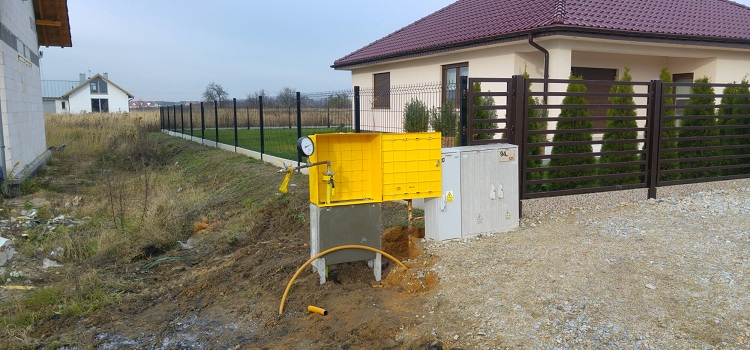

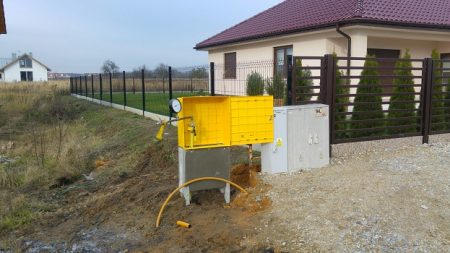

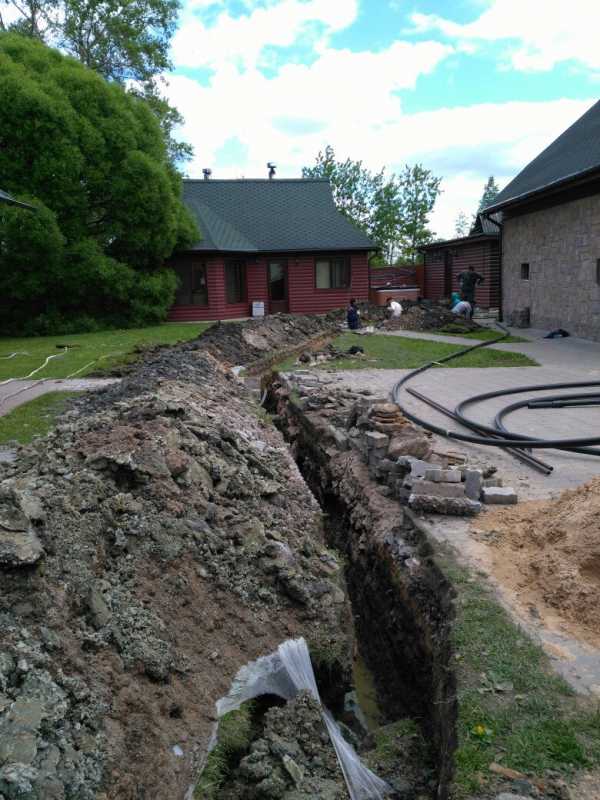

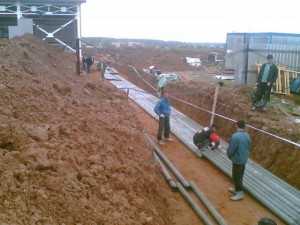

Методы рытья траншей

Существует всего два метода прокопки траншей для прокладки труб под землей:

• ручной;
• механизированный.

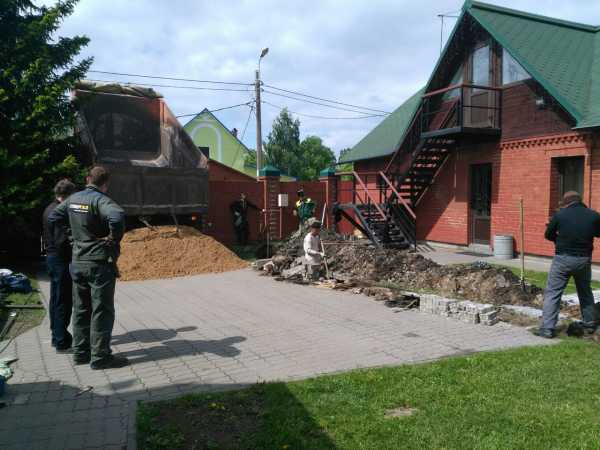

Если прокладка происходит на открытой местности, где нет опасения повредить уже существующие подземные коммуникации, к примеру, водопроводные трубы, целесообразнее использовать механизированный способ. Специальная техника (Экскаватор) быстро и аккуратно выкопает траншею нужной глубины.

Если же работы осуществляются на территории пролегания других подземных коммуникаций, использование специальной техники запрещено, так как она с легкостью может повредить или пробить лежащую в земле трубу, что чревато целым рядом последствий. В таком случае используют ручную копку траншеи.

Требования к траншеям

Согласно требованиям к прокладке подземного газопровода глубина траншеи должна быть ниже зоны промерзания грунта. В Санкт-Петербурге и Ленинградской области глубина прокладки газопровода 140 см. В некоторых случаях, к примеру, если траншея проходит под автодорогой, глубина прокладки увеличивается. Ширина траншеи напрямую зависит от диаметра прокладываемой трубы, здесь особые требования не предъявляются. После того, как траншея будет выкопана, делается песчянная подушка и на нее укладываются полиэтиленовая трубы.

Представитель газоэксплутируещей организации должен в обязательном порядке присутствовать и проверять качество выполнения работы.

После того, как трубу уложили, делают присыпку из песка 20 см. Обязательно укладывают сигнальную ленту «ОСТОРОЖНО ГАЗ», она служит как сигнал о том, что в этом месте проходит газопровод. Далее траншею закапывают остатком грунта. После того, как траншея будет закопана, необходимо отметить место расположения трубы табличками, которые крепятся на фасад или забор дома и указать всю информацию о пролегающем газопроводе (глубину залегания, план трубопровода).

Существует еще ряд требований, которые нужно соблюдать:

1. Положение трубопровода должно четко соответствовать проекту работ.
2. При прокладке труб не должна быть нарушена внешняя изоляция трубы.
3. Стыки труб и место соединения с главной газопроводной трубой должны быть прочными и герметичными.
4. Дно траншеи должно быть отчищено от мусора, камней и прочих предметов, которые могут стать причиной механических повреждений газопровода.
5. При укладке трубы «постель» под газопроводом не должна быть изменена.

Самостоятельно рыть траншею или воспользоваться услугами специалистов?

Законом запрещена самостоятельная прокладка труб газопровода, потому что малейшее несоблюдение норм и стандартов впоследствии может привести к крупной аварии. Специалисты нашей компании «СЕВЕРГАЗ» имеют многолетний опыт работы по прокладке газопроводов в частном секторе.

Воспользовавшись услугами нашей компании, вы получите следующее преимущества:

Наличие специальной техники. Во время прокладки газопровода наши специалисты используют современную технику, которая позволяет проводить работы быстро, а главное аккуратно. Высококвалифицированные специалисты нашей компании выполнят все работы строго по проекту, поэтому ответственные органы однозначно примут выполненную работу.

Наша компания имеет все необходимые для проведения подобных работ лицензии.

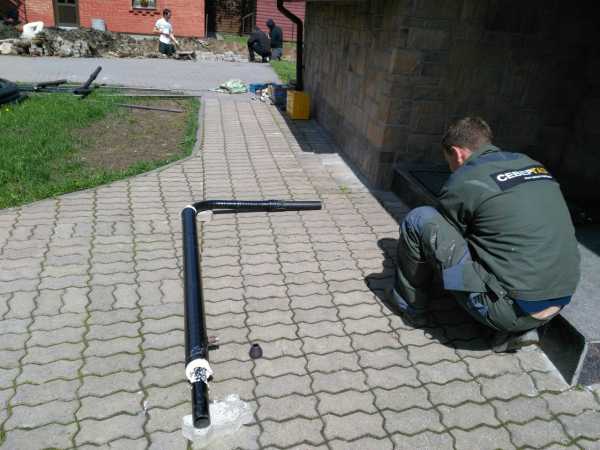

Если вы планируете подводить газ к своему дому или постройке, обращайтесь в нашу компанию «СЕВЕРГАЗ», доверьте работу профессионалам.

sever-gaz.ru

Прокладка газовых труб под землей

Потребность в подведении газа возникает тогда, когда необходимо обеспечить жилые дома или промышленные предприятия тепловой энергией. Прокладка газовых труб под землей — достаточно сложный процесс, но он имеет ряд преимуществ, в сравнении с наземной проводкой газа. Основным преимуществом такого вида газопровода считается надежная защита от повреждений и воздействий окружающей среды, что и отражается на его долговечности.

Основные моменты при прокладке труб

1. Глубина оврага. Для обустройства подземного газопровода выкапывают овраг на такую глубину, чтобы от верха трубы до уровня почвы оставалось не меньше 0,8 м – под дорогой и 0,6 м – на других участках.

2. Очистка дна траншеи. Дно траншеи перед укладкой в него сети необходимо очистить от мусора и грязи.

3. Работа в хорошую погоду. Работы не рекомендуется выполнять во время дождя или же сразу после него, почва должна быть сухой.

4. Надежность основания. Для надежности основания на дно можно подсыпать слой песка.

Меры, которые необходимо учитывать при работе

Глубина закладки газовых труб должна обеспечивать их защиту от повреждений. Основные моменты следующие:

— глубина заложения на участке должна составлять 1,2 до 1,7 м;

— при вводе в здание глубина может уменьшиться от 0,8 до 1,2 м;

— газопроводы прокладываются с уклоном не меньше 1,5 мм/пог. м для обеспечения отвода конденсата из газа в конденсатосборники и препятствует образованию водных пробок;

— при транспортировании влажного газа газопровод проводиться ниже участка промерзания грунта и ввод размещается через фундамент;

— в случае транспортировки сухого газа, ввод обустраивается выше фундамента, через стену;

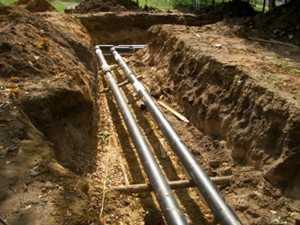

— при прокладке более двух газопроводов в одной траншее дистанция между ними в свете должна быть не меньше 0, 4 м при объеме труб до 300 мм и не меньше 0,5 м при объемах больше 300 мм.

Необходимо помнить, что перед закладкой газовые трубы изолируют антикоррозионными материалами.

Правила при прокладке труб:

— разрешена подземная прокладка газовых труб в траншеях, засыпаемых почвой, с учетом условий настоящих Правил;

— на переходах через овраги нужно смотреть на исправность одерновки, отмосток, а также водопропускных труб на дне оврага и не допускать развала траншеи атмосферными осадками или паводковыми водами на откосах оврага;

— вдоль автотрассы должны быть установлены определенные опознавательные знаки;

— при подземной прокладке газопроводов разъемные соединения труб их пластика размещают в колодцах.

Правила прокладки газовых труб необходимо учитывать и придерживаться, чтобы в дальнейшем избежать негативных последствий.

truba-info.ru

Минимальная глубина – заложение – газопровод

Минимальная глубина – заложение – газопровод

Cтраница 1

Минимальная глубина заложения газопроводов на проездах улиц с усовершенствованным покрытием ( асфальтобетонным, бетонным и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных покрытий – не менее 0 9 м до верха трубы.  [1]

Минимальная глубина заложения газопроводов в местах с усовершенствованными покрытиями ( асфальтобетонными, бетонными и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных дорожных покрытий – не менее 0 9 м от верха дорожного покрытия до верха трубы.  [2]

Минимальная глубина заложения газопроводов в не-пучинистых грунтах под проездами с усовершенствованными покрытиями ( бетонными, асфальтобетонными и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных дорожных покрытий – не менее 0 9 м до верха трубы.  [3]

Минимальная глубина заложения газопроводов на проездах с усовершенствованными покрытиями ( бетонными, асфальтобетонными и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных дорожных покрытий – не менее 0 9 м до верхней образующей трубы.  [4]

П-37-76 минимальная глубина заложения газопроводов в местах с усовершенствованными покровами ( асфальтобетонными, бетонными и др.) должна быть не менее 0 8 м, а на участках без усовершенствованных дорожных покрытий – не менее 0 9 м от верха дорожного покрытия до верха трубы.  [5]

Допуская возможность повышения динамических нагрузок-транспорта в будущем, минимальную глубину заложения газопроводов, транспортирующих сухой газ, обычно принимают в 1 2 м от поверхности земли до верха трубы.  [6]

Допуская возможность повышения динамических нагрузок транспорта в будущем, минимальная глубина заложения газопроводов, транспортирующих сухой газ, обычно принимается в 1 2 м от поверхности земли до верха трубы. При наличии пучинистых грунтов глубина заложения должна быть ниже активной зоны пучения.  [7]

Однако выделение на улицах и внутриквартальных территориях зон, о которых можно утверждать, что они не будут использоваться для транспортного движения на всем протяжении срока службы газопроводов, затруднительно, поэтому практическое значение цитируемого положения невелико, и задача экспериментальной проверки возможности повсеместного уменьшения

минимальной глубины заложения газопроводов до 0 6 м вне зависимости от динамических нагрузок не утрачивает своего значения.  [8]

Газопроводы, транспортирующие осушенный газ, могут укладываться в зоне промерзания грунта. При этом минимальную глубину заложения газопроводов на городских проездах в непучинистых и малопу-чинистых грунтах принимают по изложенным выше соображениям равной 0 9 м, а в грунтах средней и в особенности высокой пучинистости не менее активной зоны пучения.  [9]

Газопроводы, транспортирующие осушенный газ, могут укладываться в зоне промерзания грунта. При этом минимальную глубину заложения газопроводов

на городских проездах в непучинистых и малопу-чинистых грунтах принимают по изложенным выше соображениям равной 0 9 м, а в грунтах средней и в особенности высокой пучинистости не менее активной зоны пучения.  [10]

Глубина заложения подземных газопроводов определяется наличием в газе водяных паров и глубиной промерзания грунта. При наличии сухого газа минимальная глубина заложения газопровода может составить 0 8 м до верха трубы.  [12]

В городах в большей мере сказываются динамические нагрузки от тяжелого транспорта, а действие защитного снегового покрова снижается вследствие очистки улиц от снега и льда. По этим причинам вопросы допустимых минимальных глубин заложения газопровода на уличных проездах требуют другого подхода, чем на магистральных газопроводах.  [13]

В городах в значительно большей мере сказываются динамические нагрузки от тяжелого транспорта, а действие защитного снегового покрова значительно снижается вследствие очистки улиц от снега и льда. По этим причинам вопросы допустимых минимальных глубин заложения газопроводов в уличных проездах требуют несколько иного подхода, чем на магистральных газопроводах.  [14]

Глубина прокладки газопровода зависит от состава транспортируемого газа, почвенно-климатических условий, величины динамических нагрузок. Газопроводы, транспортирующие осушенный газ, могут пролегать в зоне промерзания грунта. Минимальная глубина заложения газопровода должна быть 0 8 м до верха газопровода или футляра.  [15]

Страницы:      1    2

www.ngpedia.ru

Расстояние от газовой трубы до строения или дома – фото газовой трубы

Газ – самый доступный по стоимости, а поэтому и самый популярный энергетический ресурс. Используется как топливо для абсолютного большинства отопительных систем и, конечно, для кухонных печей и духовок.

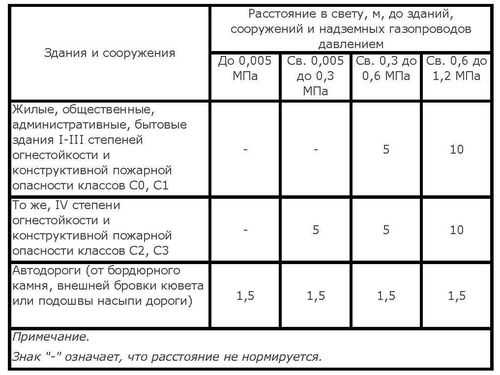

Таблица

Поставка его производятся двумя способами: по системе газоснабжения или в баллонах.

Газовые магистрали

Экономичность этого решения очевидна. Во-первых, таким образом охватывается куда большее количество объектов, во-вторых, невозможно даже сравнить объем передаваемого по трубам газа с тем, что поставляется в баллонах. В-третьих, уровень безопасности газопровода значительно выше.

Для бытовых нужд используется высококалорийный газ, с теплотворностью около 10 000 ккал/нм3.

Газ подается под различным давлением. В зависимости от его величины коммуникации разделяются на три вида.

• Газопровод с низким давлением – до 0,05 кгс/см2. Возводится для снабжения жилых и административных строений, больниц, школьных заведений, офисов и так далее. Практически все городское коммунальное хозяйство относится к этой категории.
• Коммуникации со средним давлением – от 0,05 кгс/см2 до 3,0 кгс/см2, требуется при сооружении главных городских котельных и в качестве магистралей в крупных городах.
• Сеть с высоким давлением – от 3,0 кгс/см2 до 6,0 кгс/см2. Устраивается для обеспечения промышленных объектов. Еще более высокое давление, вплоть до 12,0 кгс/см2 реализуется только как отдельный проект с соответствующими технико-экономическими показателями.

В крупных городах газопровод может включать элементы коммуникаций и низкого, и среднего, и высокого давления. Газ передается по нисходящей из сети более высокого давления к более низкой через регуляторные станции.

Устройство коммуникаций

Газовые трубы прокладываются разным образом. Метод зависит от задачи и особенностей эксплуатации.

• Подземные коммуникации – наиболее безопасный способ укладки и самый распространенный. Глубина укладки разная: газопровод, передающий влажный газ должен размещаться ниже уровня замерзания грунта, газовые трубы, перемещающие осушенную смесь – от 0,8 м ниже уровня земли. Расстояние газопровода до жилого здания нормируется СНиП 42-01-2002. Газовая труба может быть стальной или полиэтиленовой.

• Наземные системы – разрешается в случае возникновения искусственных или естественных преград: строения, водные протоки, овраги и так далее. Наземное устройство допускается на территории промышленного или крупного коммунального строения. По СНиП для надземных коммуникаций допускается только стальные газоводы. Расстояние до жилых объектов не устанавливается. На фото – наземный газопровод.

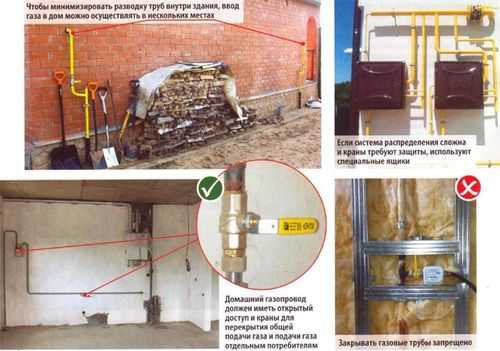

• Внутренние сети – расположение внутри строений и расстояние между стенами и трубопроводом определяется установкой объектов потребления – котлов, кухонного оборудования и так далее. Не допускается укладка газоводов в штробы: доступ к любому участку трубы должен быть свободным. Для организации внутренних сетей применяются стальные и медные изделия.

На дачных участках сооружение наземного варианта является обычным делом. Причина – экономичность такого решения.

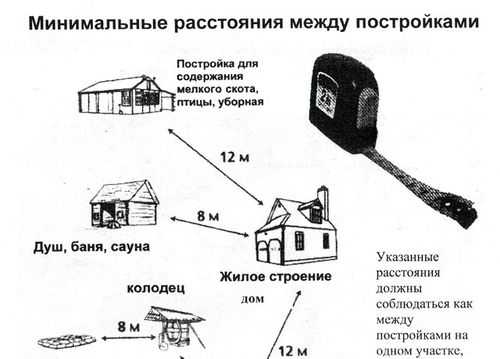

Допустимые расстояния

СНиП 42-01-2002 определяет дистанцию между домом и газовой трубой по величине давления газа. Чем выше этот параметр, тем большую потенциальную опасность представляет газовод..

• Между фундаментом обитаемого дома и газопроводом с низким давлением соблюдается расстояние в 2 м.
• Между газовыми трубами со средней величиной параметра и строением – 4 м.
• Для системы высокого давления установлено расстояние в 7 м.

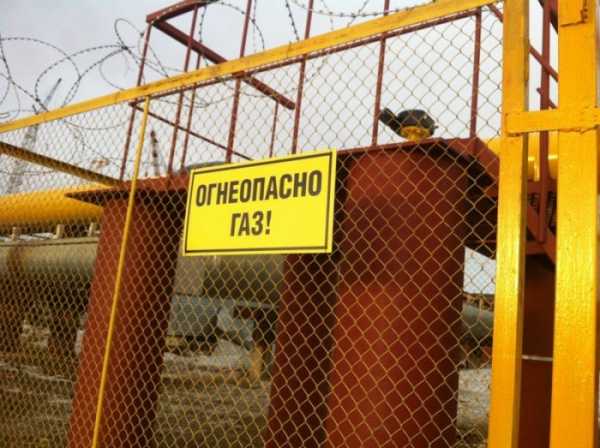

Дистанцию между домом и надземным сооружением СНиП не регулирует. Однако устанавливает охранную зону вокруг наземного газопровода – по 2 м с каждой стороны. Зона должна быть выделена. Соответственно, при постройке дома следует учитывать соблюдение этой границы.

• Строительные правила регулируют размещение газовой трубы относительно оконного и дверного проема – не менее 0,5 м, а также расстояние до кровли – не менее 0,2 м.

Рекомендации СНиП для газопроводов основаны на требованиях пожарной безопасности и санитарных нормах, поэтому выполнение их является обязательным.

trubygid.ru

Расчет глубины прокладки подземных газопроводов

Подробности

Категория: Проектировщикам

В соответствии со СНиП 42-01 и СП 42-101 минимальная глубина укладки подземного полиэтиленового газопровода составляет 0,8м. Но как правило, глубину заложения п/э газопровода принимают не менее 1,0м.

В местах, где гарантировано отсутствие движения транспорта, глубину прокладки можно принимать не менее 0,8 м до. верха трубы, при условии, что температура стенок газопровода будет выше,чем -15С. Этот норматив относится к слабопучинистым грунтам. Таким образом, расчетным путем надо доказать, что уложенный на минимальной глубине газопровод 0,8+D в непучинистом и слабопучинистом грунте газопровод не промерзнет ниже -15 град С.

Для средне и сильнопучинистых грунтов глубина укладки газопровода должна составлять не менее 0.8 нормативной глубины промерзания грунта.

Для черезмернопучинистых грунтов глубина укладки газопровода должна составлять не менее 0.9 нормативной глубины промерзания грунта (см. п. 5.54 СП 42-102-2004). Требование для стальных и полиэтиленовых газопроводов одинаково.

Глубина прокладки газопроводов в грунтах неодинаковой степени пучинистости, а также в насыпных грунтах должна приниматься до верха трубы – не менее 0,9 нормативной глубины промерзания, но не менее 1,0 м.

Кроме того, на оползневых и подверженных эрозии участках прокладка газопроводов предусматривается ( согласно СП 42-101) на глубину не менее 0,5 м ниже:
– для оползневых участков — зеркала скольжения;
– для участков, подверженных эрозии, — границы прогнозируемого размыва.

Пример: На участке грунты сильнопучинистые. Глубина сезонного промерзания 1,4 м. ПЭ газопровод необходимо укладывать на такой глубине, чтобы от поверхности земли до верхней оси газопровода было не менее 1.2 метра. Таким образом ,если газопровод имеет диаметр 100 мм, глубина траншеи под его укладку должна быть 1300 мм.

www.tehgazpribor.ru

технология проведения работ и особенности прокладки под землей

Порядок проведения работ

По причине того, что все работы, связанные с перекидываем газовых труб являются особо опасными, перенос их следует выполнять только в крайнем случае и квалифицированными специалистами. Необходимо будет также оформить разрешительные документы для проведения подобных работ.

Какие же причины предшествуют изменению конструкции газопровода:

• Неправильно расположение труб на участке, мешающее строительным или другим видам работ. Согласно действующему законодательству, запрещается строительство жилых домов в непосредственной близости от магистрального газопровода. В связи с чем возникает необходимость согласовать с коммунальными службами дозволенное расстояние от газовых труб до построек.
• Нахождение на территории  участка  газовой системы, принадлежащей не вам, а потребителям с соседних землевладений. К сожалению, такие случаи бывают не редко, поэтому при покупке частных угодий обязательно оговорите этот вопрос с владельцем или обратиться за помощью в юридическую консультацию.
• Подключение дополнительных  потребителей горючего вещества, например  колонки или плиты в подсобных помещениях.

Прежде всего, вам необходимо обратиться в горгаз с документами, подтверждающими право собственности данным земельным участком, а также план участка и всех построек на нем. Полный перечень документов  вам предоставит сама газовая служба.

Следующим этапом будет составление  типового  проекта, который изготавливается проектной организацией, имеющей лицензию на проведение и подписание данного вида документов.

Последовательность переноса газовых труб

Обязательным условием при переносе газовых труб является строгая последовательность действий:

• Закрывается вентиль, отсекающий подачу газа в систему:
• Выполняется продувка трубопровода для удаления, скопившегося в нем газа;
• При помощи болгарки или ножовки по металлу обрезается кусок трубы, в которой нет необходимости;
• После демонтажа можно начать врезку нового отвода. Соединение стыков металлических труб производится сваркой, а гибкого шланга – при помощи соединительных фитингов;
• По завершению монтажа проверяется герметичность всех конструкций при помощи мыльной пены. Категорически запрещается проводить проверку зажженной спичкой  или зажигалкой!
• И только после подтверждения герметичности осуществляется запуск системы

Прокладка газовых труб под землей

Монтаж газовой системы под землей требует особого внимания из-за сложности и опасности проведения  такого вида работ. Вместе с тем он имеет много положительных моментов, таких как защищенность от механических повреждений и  влияния внешней среды.

Особенности монтажа подземного газопровода:

• Траншея должна быть такой глубины, чтобы расстояние от трубы до верха составляло 0,5-1 м, в зависимости от ее расположения;
• Обязательно очистить дно рва от мусора;
• Для обеспечения надежности основания, дно засыпается песком.

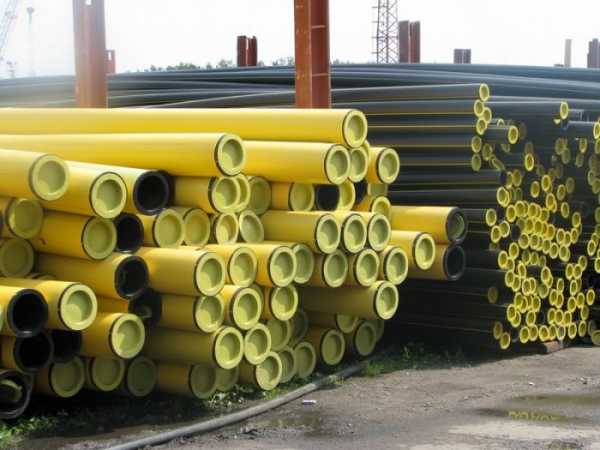

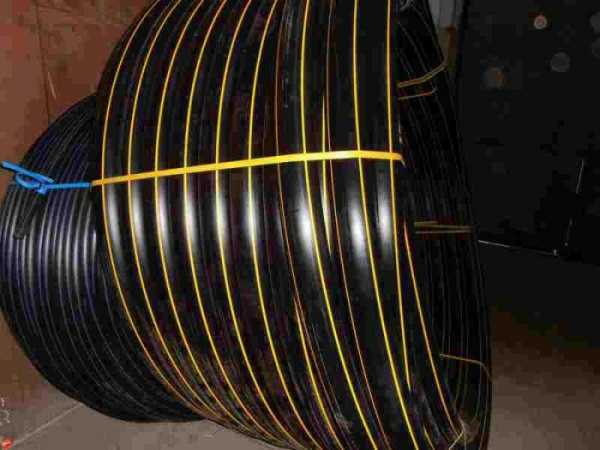

В качестве материала следует использовать  полиэтиленовые трубы низкого давления, имеющие повышенную плотность, стойкие к воздействию коррозии и не вступают в химические реакции с другими веществами. К достоинствам можно также отнести устойчивость  к перепадам температур.
