Насос на подачу или обратку. Куда лучше его поставить?

На сегодняшний день в интернете много информации о циркуляционных насосах и их установке. И все-таки этот вопрос актуальный, потому что в силу свой специальности многим пользователям трудно понять и разобраться в данной системе. В статье разберемся, где лучше ставить насос – на подаче или на обратке.

Где обычно рекомендуют устанавливать насос?

Часто в интернете можно встретить информацию о том, что насос лучше ставить на обратку и конечно, этому есть определенные объяснения:

• Если поставить насос на подаче, то насос быстрее выйдет из строя, потому что тут температура выше, а если поставить на обратке, то агрегат прослужит много лет;
• На подаче плотность воды меньше и ее трудно качать;
• Давление в обратке выше, а соответственно насосу работать легче.

Но все выше приведенные доводы считаются не совсем правильными и мы разберемся почему.

• Во-первых, допустимая температура для насосов является +110 — +115 градусов, но в отопительной системе, обычно температура достигает 80 ^о и в редких случаях 90^о. Поэтому здесь никак не влияет момент куда установить насос на обратку или на подачу.
• Плотность воды также не влияет, потому что разница между этим параметром при температуре 50^о и 80^о настолько мала, что она никак не скажется на работе агрегата.
• Разница давлений, между значением в теплоносители и магистрали также очень маленькая, что и не имеет смысла ее высчитывать.

Исходя отсюда делаем единственный вывод, что устанавливать циркуляционные насосы можно как на подаче, так и на обратке. И где он будет установлен никак не отразиться на его работе и долговечности.  Главным условием, которое должно соблюдаться при установке котла — это удобство обслуживания.

Как правильно должен быть установлен насос?

При установке насоса главное все сделать правильно. Важно чтобы ротор стоял горизонтально. На сегодняшний день современные насосы выпускаются с мокрым ротором, через который омываются поверхности, которые трутся. Клемная коробка, которая установлена на роторе должна располагаться сверху или сбоку. Не допустимо ее располагать снизу потому что не удобно будет ее обслуживать, и в случае прорыва может затопить. Как уже выяснили ранее, то совершенно не важно на подаче или обратке будет стоять насос. Важно совсем другое, а именно насос должен располагаться между котлом и радиаторами. Он может быть перед радиаторами или после них, причем потоки будут совершенно одинаковыми. Ни в коем случае нельзя ставить насос по средине системы, потому что будет образовываться потоки пониженного давления.

Это все  общая информация, но что делать если у Вас твердотопливный котел.

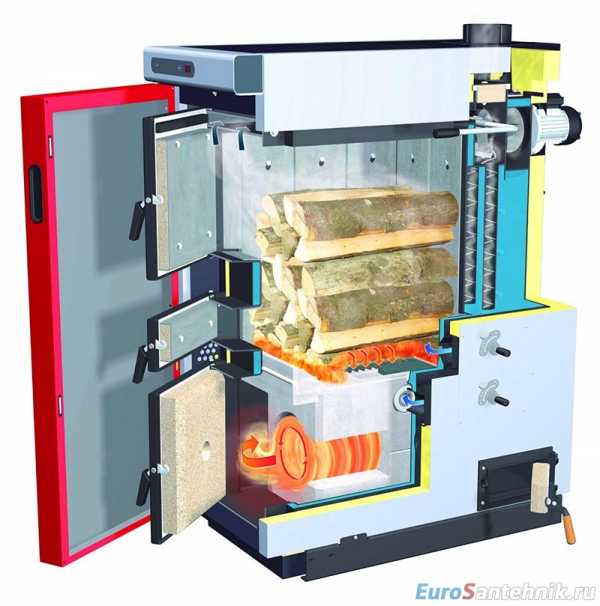

Где ставить насос при твердотопливном котле?

Если такой агрегат перегревается, то потушить его мгновенно нельзя, так как заставить гореть дрова быстрее не возможно. Если насос в данной системе смонтирован на подаче, то при закипании котла образуется пар, который попадает в насос с крыльчаткой и происходит следующее:

• Насос не предназначен для перекачки газов, поэтому аппарат перестает работать, скорость течения падает.
• В бак котла начинает поступать мало охлажденной жидкости, поэтому возникает перегрев, количество пара стремительно растет.
• Когда большое количество пара попадает в крыльчатку, то движение в системе останавливается. Данная ситуация аварийная, срабатывает предохранительный клапан, который выбрасывает пар прямо в помещение.
• Если же дрова в этом случае не потушить, то возможно, что клапан не сможет справиться с давлением и произойдет взрыв.

Если насос установлен на обратке, то:

• Он не при какой сложившейся ситуации не встретит пар;
• И даже если пар попадает в систему, то он проталкивается в радиатор, где превращается снова в жидкость.

Причем разница возможного взрыва в обоих случаях составляет 25 минут, этого времени вполне достаточно, чтобы подойти к котлу, потушить там дрова и не допустить взрыва.

Поэтому в котлах твердотопливных, особенно в которых мало автоматики или вообще отсутствует, нужна ставить насос на обратку. Причем правильно, чтобы было установлено в следующей последовательности: кран —  грязевик — насос —  кран. Если система гибридная, она вполне может работать самотеком, но когда так не справляется устанавливают насос. В этой разветвляющей системе важно установить кран. Но самой распространенной ошибкой, которую допускают все — это установка обратного клапана. Устанавливать его ни в коем случае нельзя, потому что он спровоцирует остановку самотека. Кран можно открывать, когда система работает самотеком и закрывать, когда включается насос.

Очень важно отнести к системе отопления с особой внимательностью, ведь от этого зависит не только тепло в доме, но его безопасность. Поэтому при самостоятельной установке обязательно следовать инструкции без каких — либо отклонений. Ну, а если сомневаетесь в своих возможностях, то лучше обратиться к профессионалам, которые выполнят все правильно и грамотно.

eurosantehnik.ru

Установка расширительного бака. На подачу или обратку?

Так уж устроено, что частные дома практически повсеместно обделяют поставками центрального отопления. Но зимы суровые и простым заклеиванием и запениванием щелей в доме тепло не сохранить. Поэтому очень важно свой дом оборудовать собственной системой отопления. Однако не все знают, как проходит выбор и установка расширительного бака. Ведь даже при подключении такой, казалось бы, посредственной и простой, детали есть свои нюансы.

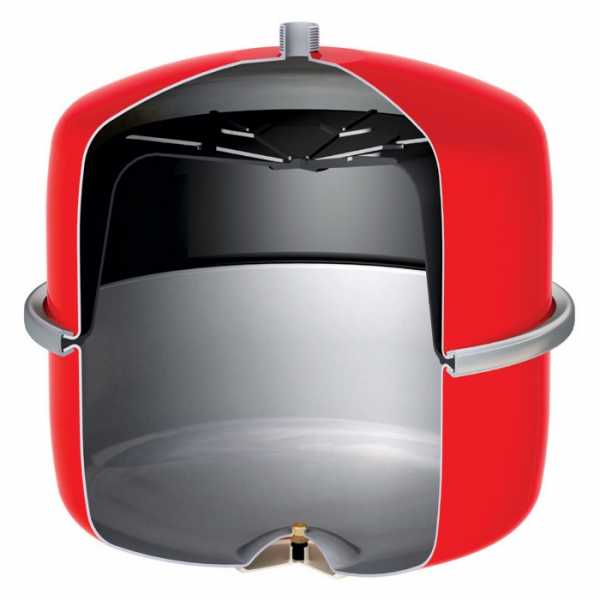

Говорить о различных видах расширительных баков мы в этой статье не будем, так как их всего 2: открытый и закрытый. Первый тип, открытый, в наше время можно встретить в основном в старых домах. А второй тип между собой отличается только объемом, да внешним видом. Здесь будет обозреваться закрытый тип расширительных мембранных баков и то, как именно следует его устанавливать в системе домашнего отопления.

Подключение расширительного бака на подачу

Что же означает «установка бака на подачу»? Очень даже просто — это такой тип установки расширительного бачка, при котором циркуляционный насос выкачивает давление из расширительного бочонка. То есть бак устанавливается на всасывающей стороне насоса. Рассмотрим ниже, как это отобразится на работоспособности системы домашнего отопления в целом.

После сборки такой отопительной цепи, при которой насос качает из расширительного бака, мы наполняем ее водой. Пусть, для примера, будет закачано воды на 1 бар статического давления. Когда будет включен насос, он начнет создавать динамическое давление. Это легко можно увидеть, посмотрев на показания манометров, установленных в разных углах системы.

И так, насос включен. Он создает давление в 1,5 атмосферных давления. На ближайшем к нему манометре отображаются показания давления равные 1,4 бар. Пока жидкость в системе добирается до последующих измерительных приборов, давление опускается все ниже и ниже.

Когда жидкость совершает практически полный круг обращения по системе и доходит до установленного расширительного бачка — можно увидеть, что динамическое давление системы отопления будет равняться статическому. И на участке между насосом и бачком давление опустится еще ниже, снижая нагрузку на систему.

Монтаж расширительного бака в системе на обратку

Как мы определились, установка расширительного бака на подачу делает так, чтобы динамическое давление системы отопления на подходе к баку выравнивалось со статическим давлением. Подключение же бака на обработку даст нам совершенно другую картину.

Для удобства представьте, что система выглядит точно также, имеет те же размеры и параметры. Единственное отличие — бак установлен на выходе напора насоса. Это приводит к тому, что насос давит, в первую очередь, внутрь расширительного бака.

Система вновь наполняется жидкостью, которая создает давление 1 бар. Что следует после включения насоса? Он также создает давление 1,5 бар. Следом давление перераспределяется в расширительный бак. В данной точке, как и в случае с установкой бака на подачу, давление динамическое становиться равно давлению статическому. Но вот уже после того, как нагнетание покинет пределы расширительного бака,  при изучении показаний манометров будет видно, что динамическое давление системы ниже, чем статическое!

Однако, несмотря на кажущиеся удобство второго метода установки, при неправильном расчете длинны системы отопления и наполнении её статическим давлением, давление может упасть ниже, чем атмосферное давление. Это приводит к тому, что вода начинает вскипать при более низких температурах, что приводит к крайне быстрому изнашиванию насоса, из-за чего его лопасти разрушаются в течении короткого времени.

Что следует помнить при монтаже расширительного бака

⦁ Установка мембранного бака должна производиться в помещении отопленном выше 0.

⦁ Бак необходимо подключить так, чтобы не был перекрыт доступ к его запору и сливу.

⦁ Система, в которой редуктор давления устанавливается после водомера, обеспечивает постоянное начальное давление в баке.

⦁ Расширительный бак устанавливается так, чтобы клапан предохранения устанавливался перед проточной арматурой.

Выводы и советы по установке расширительного бака

Из этой статьи становиться понятно, что универсальным способом установки расширительного бака — является подключение его на подачу, перед всасывающей стороной насоса. Это всегда обеспечит систему отопления стабильной работоспособностью и износоустойчивостью, а, следовательно, и уменьшит затраты как энергии, так и времени, и денег. При этом на подачю или на обратку работает насос — неважно.

В случае, если в отопительной системе имеется 2 или более циркуляционных насосов, то расширительный бак следует смонтировать как можно ближе к всасывающей стороне всех насосов. Когда отопительная система вашего помещения имеет большие размеры, можно установить несколько расширительных баков, при установке ориентируюсь на указание выше — как можно ближе к всасывающей стороне насоса.
