автоматика и схема терморегулятора, управление
Выбирая вариант автономной схемы отопления для частного дома, хозяева чаще всего отдают предпочтение системам с принудительной циркуляцией. Прибор обеспечивает подачу теплоносителя нужной температуры ко всем приборам, ускоряет циркуляцию и справляется с подачей воды на верхние этажи дома. Рассмотрим, что такое автоматика для циркуляционного насоса отопления и зачем она нужна.

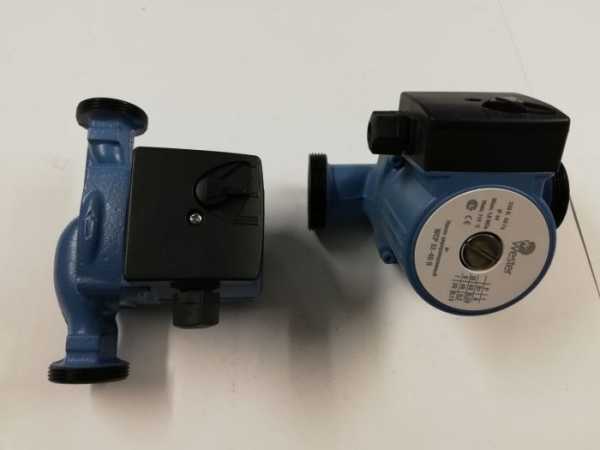

Схема и принцип работы циркуляционного насоса отопления
Тепловой насос – прибор, в котором есть основные узлы и вспомогательные элементы:
- рабочее колесо (крыльчатка) обеспечивает транспортировку, перекачку жидкого носителя по трубам;
- электрический двигатель запускает работу оборудования;
- перекачивающая камера с патрубками подачи и напора, которые подключаются к магистральным трубопроводам;
- корпус, защищающий прибор от механического воздействия;
- клеммная коробка для подключений электрических органов и регулирующих приборов.
Принцип работы прост:
- В перекачивающую камеру поступает теплоноситель. Для этого есть впускной патрубок.
- Поток захватывается крыльчаткой, которая приводится в действие при запуске электродвигателя.
- За счет повышения давления теплоноситель отправляется в патрубок выпуска теплоносителя, присоединенный к магистрали.
Таким образом, схема для насоса для отопления становится предельно понятной, никаких сложностей с функционалом нет. Важно лишь выбрать вид оборудования, предназначенный для типа системы, установленной дома.
Автоматика для циркуляционного насоса
Общее определение включает несколько видов элементов – терморегулятор, реле, блок бесперебойного питания. Все эти узлы необходимы для регулировки температуры теплоносителя, подаваемого в магистраль, а также обеспечения бесперебойной работы насоса.
Рекомендуем к прочтению:
Стоит знать, что термостат для циркуляционного насоса может пригодиться и для квартиры – прибор подключается к радиатору и применяется для регулировки циркуляции теплоносителя через батарею. В некоторых квартирах такой вариант управления считается единственно возможным.
Термостат
Соединяет в себе функции вентиля и термоэлемента, контролирует температуру теплоносителя.
Как работает насос циркуляционный с датчиком температуры:
- Сначала определяется информация с температурного датчика, на котором выстроен весь принцип работы.
- Показатели сравниваются с выставленными настройками. Их нужно вводить в побочном меню устройства. Здесь различается сама температура включения насоса и гистерезис – так называется интервал запаздывания температуры при запуске и отключении оборудования.
- Как только пошел процесс нагревания, гистерезис добавляется к показателям температуры запуска насоса в работу, а при остывании теплоносителя гистерезис отнимается.
Получается, что если хозяин задает показатель температуры в +50 С, гистерезис в +5 С, то вода должна сначала прогреться до отметки в +55 С, чтобы блок управления циркуляционным насосом отопления запустил прибор в работу. А для выключения оборудования теплоноситель должен остыть до +45 С.
Прибор, дополненный гистерезисом, считается удобным в работе. Получается, что оборудование не будет постоянно включаться и выключаться для поддержания точности прогрева до одного градуса. Выбирая термостат, лучше отдать предпочтение минимальному показателю гистерезиса в прошивке +/- 1 градус, а максимальному +/- 10 градусов.
Важно! Если термостат для циркуляционного насоса отопления настраивается с учетом данных о внешней температуре в комнате, то и регулировка котла должна предусматривать изменения в температуре теплоносителя. Прибор монтировать рядом с котлом.
Бесперебойный блок питания
Управление циркуляционным насосом без подачи электропитания невозможно, поэтому обеспечение поступления постоянного тока – основная задача хозяина. Самый простой способ – установить блок бесперебойного питания (ИБП) или озаботиться генератором.
Рекомендуем к прочтению:
Многие хозяева стараются обойтись без дополнительного оборудования, формируя теплосистему с возможностью самотечной циркуляции теплоносителя. Это хороший выход, но при малейшем нарушении технологии выкладки трубопровода, система встанет. К тому же при оборудовании тепломагистрали в 2-х и более этажном доме самотечная схема может дать сбой, поэтому без насоса тут не обойтись.
При установке блока питания можно не беспокоиться за работу системы – оборудование оснащается автоматическим управлением, аккумулятором для теплового насоса. Комплекс поддержки обеспечит работу как самого насоса, так и других энергозависимых компонентов системы.
Важно лишь подобрать ИБП с нужным объемом аккумулятора, для чего следует читать информацию в техпаспорте. Как правило, производители указывают объем накопителя и возможную продолжительность работы приборов. Для выяснения точной информации следует брать в расчет мощность насоса для теплосистемы.
Реле включения и выключения
Устанавливается реле включения насоса отопления для поддержания работы прибора в автоматическом режиме. Принцип простой – при снижении уровня давления в тепломагистрали реле запустит прибор в работу, а при повышении показателя давления – отключит. Получается, что как только потребитель перестает разбирать воду, то уровень давления в системе поднимается до верхнего предела и таймер для насоса отопления отключает агрегат. Как только разбор воды запускается, давление в магистрали снижается до нижнего предельного уровня, насос снова включается в работу.
Как правило, производители оборудования, на котором не установлена автоматика, дают рекомендации по выбору комплектующих, но есть вариант купить тепловой насос с наличием всех дополнительных приборов. Для облегчения регулировки поступления теплоносителя в батареи, специалисты рекомендуют установить терморегуляторы на все радиаторы. Кроме поддержания комфортной температуры в доме, своевременная регулировка поможет снизить расходы на энергоносители.
Важно! Выбирая терморегуляторы следует оценивать шкалу настройки. Чем меньше градации делений (по 1-5 градусам), тем точнее будет выставлена температура жидкости, циркулирующей по магистрали.
vodakanazer.ru
Термостат для насоса накладной | Датчики температуры
Механический термостат для циркуляционного насоса Salus AT10(F)
Описание для: Механический термостат для циркуляционного насоса Salus AT10(F)
Salus Controls английская торговая марка. Ее продукция поставляется во многие страны Европы и Азии. Salus является новатором в области разработки и производства новых технологий и специализируется на комплексных решениях для управления всевозможными систмами отопления. Под ТМ Salus выпускается множество различного рода терморегуляторов, ставшими очень популярными. Salus Controls – это всегда высокое качество, функциональность, сочетаемые с последними технологиями!
Термостат Salus AT10(F) управляет циркуляционным насосом по температуре теплоносителя. Есть 2 модификации: с выносным датчиком AT10F и со встроенным датчиком AT10 (таблетка). Монтируется на трубе и закрепляется хомутом (поставляется в комплекте). Используется для котлов отопления, может устанавливаться как на входе, так и на выходе (на обратку). Механический термостат оснащен механическим колесиком температуры для настройки необходимой температуры. Диапазон регулирования от 10 до 90°C. Производство Великобритания. Гарантия 24 месяца.
Характеристики термостата для циркуляционного насоса:
- Диапазон регулировки температуры: от 10 до 90 °C (шкала от 30 до 90 °C) Гистерезис: 2 °C Нагрузка коммутации: 220В/50Гц/15А Габариты: 37х105х40мм Электрозаащищенность – IP20
Погружные, накладные и комнатные термостаты.
Накладные термостаты TC/N-RE используются для автоматического регулирования температуры в котлах, управления циркуляционными насосами, бойлерами, сигнализациями и т.п.
Исполнение: Биметаллический регулятор температуры в жаростойком пластиковом корпусе, переключатель, с крепежной ленточной пружинкой для установки на трубу диаметром до 2″, с ручкой внешнего или внутреннего регулирования.
Принцип действия: Биметалл, регистрируя рост температуры, расширяется. Это расширение передается на переключатель, который замыкает или размыкает цепь регулируемой системы.
Погружной термостат TC для автоматического регулирования температуры в котлах и бойлерах.
Диапазон регулирования от 30 до 90 град.С.
Погружная никелированная гильза – 1/2″.
Реле 15 А – 220 В.
Класс защиты IP 30.
Температурный гистеризис 6 К.
Реле протока FLU 25 используется для контроля наличия протока воды в автономной отопительной системе с принудительной циркуляцией, вплоть до минимальных значений расхода.
При наличии в теплоносителе посторонних механических включений и высокой загрязненности следует перед реле протока устанавливать фильтр механической очистки. В зависимости от схемы подключения реле протока FLU 25 может включать либо выключать соответствующий элемент автономной отопительной системы при исчезновении либо появлении протока теплоносителя. Например, при отключении циркуляционного насоса может быть отключена горелка. Реле протока может также использоваться для защиты циркуляционного насоса от сухого хода.
Реле протока FLU 25 имеет металлический корпус и может устанавливаться в помещениях с высокой влажностью. Наличие пружинного сильфона (сильфоннного уплотнения) делает реле протока также пригодным для дизельного топлива
Реле давления PA предназначено для автоматического регулирования работы электронасосов (не требуется ручного включения). Сменная мембрана. Подключение 1/4″ (внутренная резьба).
Второй важной задачей реконструкции системы отопления стала необходимость интеллектуального управления циркуляционным насосом, отопительным котлом. При работе твердотопливного котла управлять им приходится вручную, и соответственно управлять насосом можно вручную.
Другое дело газовый котел. Он работает в автономном режиме, автоматика котла поддерживает температуру выставленную регулятором. Он не может самостоятельно зажигать пламя на запальнике – запальник горит постоянно. А вот горелки включаются от автоматики котла для поддержания температуры воды. Автоматикой не предусмотрено подключение выносного термостата с электрическим управлением.
Таким образом, передо мной стоит две задачи:
1. Автоматизировать управление циркуляционным насосом для работы с любым котлом
Для электродвигателя сделать подобное управление не составит труда. Рассуждая логически, циркуляционный насос должен работать, когда котел греет воду, т.е. по достижении определенной температуры теплоносителя. Достичь этого оказалось совсем просто. Сейчас существует очень много разной КИП автоматики, в том числе и бытовой. Чтобы разыскать и приобрести термостат предназначенной для включения электрической цепи в зависимости от температуры теплоносителя понадобилось 3 часа поиска по сети интернет, включая телефонные переговоры, поиск и оплата самого бюджетного варианта.
architecturalengineering.ru
Терморегулятор натрубный Cewal Tusc для циркуляционных насосов
Контактный термостат Cewal TUSC — однополюсный термостат, основан на биметаллической пластине, гарантирует надежную работу и точность измерений в диапазоне от +30 до +90°С. Идеально подходит для автоматического регулирования котлов, насосов и другого отопительного оборудования. Термостат фиксируется на трубе с помощью специальных пружинных зажимов, которые обеспечивают хорошее сцепление с трубой. Точность ±5°C.
Накладные термостаты применяют как для экономии электричества и топлива так для управления твердотопливными, газовыми и электрическими котлами. Терморегулятор накладной регулирует температуру, контролируемую в трубе на которой он плотно закреплён пружинной стяжкой. Желаемая температура выставляется регулировочным роликом в диапазоне от 30 до 90 градусов. Накладной термостат Cewal Tusc будет включать или размыкать контактную группу, в зависимости от заданной температуры и схемы подключения. Предположим, термостат накладной на трубе зафиксирует выставленную на нём температуру, замкнувшиеся контакты включат насос циркуляции, а когда подача с котла перестанет нагреваться, насос автоматически отключится.
Похожим способом можно управлять температурой нагреваемого бойлера, накладной термостат может включать насос бойлера или включать трёхходовой клапан, подключенный к бойлеру косвенного нагрева при понижении температуры ниже выставленной. После нагрева бойлера, накладной механический термостат возобновит нагрев отопления, а при разборе воды из бойлера опять направит теплоноситель на его подогрев. Сравнительно низкая цена накладных термостатов делает их доступными в применении любых систем тепловых развязок тёплых водяных полов с насосом и систем водопровода с рециркуляцией. Контакты с нагрузкой до 16 Ампер, дают возможность подключать электрическую нагрузку до 3,5 Киловатт.
Характеристики термостата натрубного:
- Питание 250 V AC, 50 Hz;
- Габариты В/Ш/Г (мм) 115/53, 5/55
- Диапазон управления температур от +30 до +90°C;
- Максимальный ток нагрузки 16А;
- По виду подключения натрубные.
Отзывы о Терморегулятор натрубный Cewal Tusc для отопительного оборудования
