Накопительные газовые бойлеры – Газовый накопительный водонагреватель: виды, основные характеристики

что это, виды газовых бойлеров и где их рационально применять

Газ является удобным, высокоэнергетическим топливом. Во множестве мест (небольших поселков, пригородов, деревень) работают централизованные системы его поставки. Есть возможности установить на собственном приусадебном участке газгольдер. Поэтому газовый накопительный бойлер, как и устройства прямого нагрева – популярны и распространены. Каждый газовый агрегат имеет свои особенности применения, требования к установке, уровень удобства использования.

Что влияет на выбор конкретного устройства

Газ, при всем своем удобстве и показателю выделяемой при сжигании энергии – имеет ключевую особенность. Это опасное топливо. Каждое устройство на газе, например, накопительный водонагреватель или колонка – должны устанавливаться, эксплуатироваться с соблюдением определенных правил, иметь четко обозначенные системы обеспечения безопасности. На выбор того или иного агрегата может влиять:

• показатели давления газа в подающей магистрали;
• тип газа, который подается в устройство;
• возможность использовать подготовленный внешней установкой теплоноситель;
• наличие перерывов в поставке или недостаточность параметров давления для запуска установки.

Выбирать накопительный водонагреватель, газовую колонку или комбинированное устройство следует, тщательно анализируя возможности и потенциальные аварийные ситуации.

Отличный выбор для централизованных систем подачи

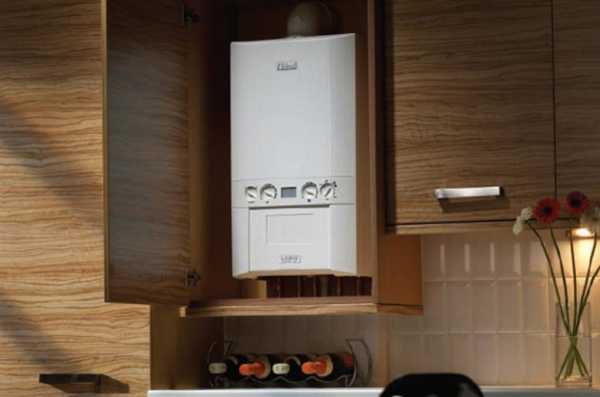

Газовая колонка, встроенная в кухонный шкаф

Если к дому подведена магистраль от централизованной системы поставки, газовый бойлер прямого нагрева, всем известная колонка – может стать отличным выбором. Такое устройство способно:

• непосредственно при отборе поднимать температуру воды на значительную величину;
• обеспечивать безопасность эксплуатации;
• гарантировать (при выборе соответствующей мощности модели) работу при существующих параметрах давления газа;
• удовлетворять потребности в горячей воде семьи большого размера.

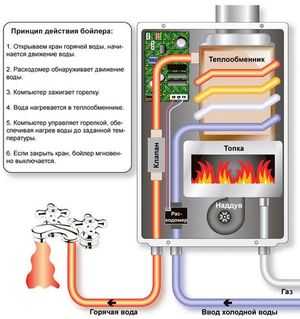

Газовая колонка работает по простой схеме. Во время начала отбора воды происходит автоматический поджиг газа. Горелка отдает энергию теплообменнику, который поднимает температуру проходящей по трассе из трубок жидкости. Существуют следующие распространенные инженерные решения:

• газовые бойлеры с открытой камерой сгорания. Данный сегмент колонок считается устаревшим. Их установка должна производиться в тщательно вентилируемом помещении с достаточным доступом кислорода, необходимо наличие дымохода с хорошей тягой;
• газовые колонки с закрытой камерой сгорания. Технологичное устройство, не требует присутствия дымохода, действует по принципу забора воздуха снаружи дома и выброса отработанных газов через коаксиальный или комбинированный отвод. Данный тип газового бойлера прямого нагрева оснащается турбинами для обеспечения эффективной работы.

Современные модели колонок с закрытой камерой сгорания могут устанавливаться в обычных помещениях после оценки качества дымохода, проводимого контролирующими органами. Устаревшие же бойлеры, особенно – большой мощности, требуется монтировать в специально отведенных для этого местах, котельных или подсобках, где обеспечивается достаточный приток кислорода.

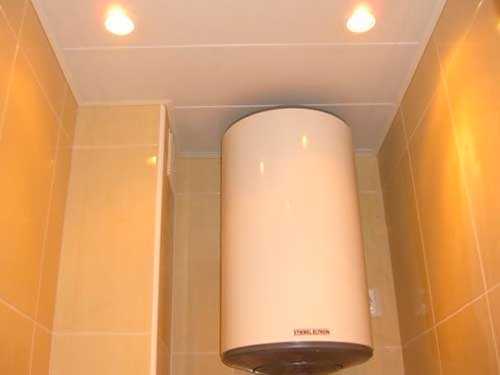

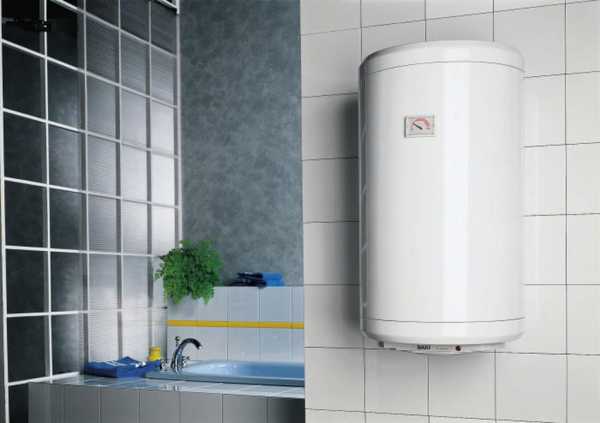

Накопительный бойлер

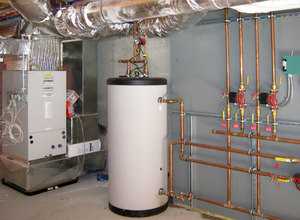

Ёмкость накопительного бойлера

В местах, где давление газа недостаточно для эффективной работы устройств прямой передачи тепла, используется газовый накопительный нагреватель. Схема функционирования такого прибора выглядит следующим образом:

• вода подается в емкость большого объема;
• газовые горелки, расположенные снизу, воздействуют на днище бака, осуществляя теплопередачу;
• продукты горения выводятся по проложенной внутри бака трубе, обеспечивая дополнительный прогрев.

Аналогично газовым колонкам, накопительный водонагреватель может быть как с открытой, так и закрытой камерой сгорания. Соответственно производится установка газового бойлера такого типа.

К несомненным достоинствам накопительной установки относится плавность поднятия температуры. От бойлера этого класса не требуется интенсивная отдача тепла. Он может работать при низких параметрах давления в системе подачи, а также от газгольдеров, баллонов, где газ находится в жидком состоянии.

Еще один плюс, которым обладает газовый накопительный бойлер – экономичность. Бак с водой окружен слоем теплоизоляции, поэтому температура падает медленно. Наибольшими показателями эффективности отличаются бойлеры значительного объема. Они хорошо демпфируют интенсивный отбор воды – температура мало меняется при наборе ванной, к примеру.

Важно! Энергетическая эффективность, которой обладает газовый бойлер накопительного типа – зависит от наличия автоматических систем контроля. Самостоятельный контролируемый поджиг, отслеживание температуры воды, наличия пламени – необходимый минимум средств управления.

Комбинированный бойлер

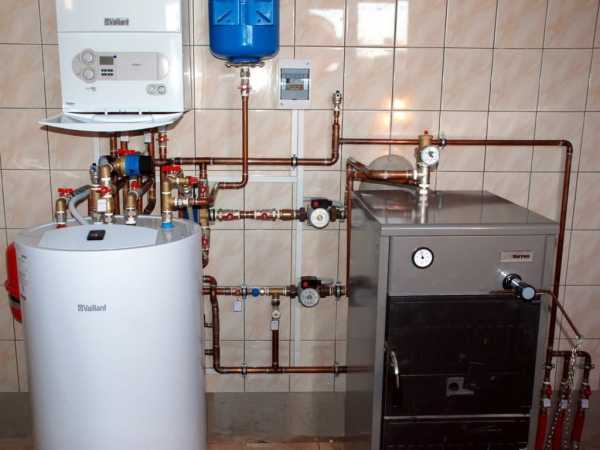

Комбинированная установка

В местах, где подача газа может временно прекращаться или при наличии, к примеру, твердотопливного котла отопления – хорошие результаты показывает комбинированная нагревательная установка. Она состоит из двух контуров:

• газовый бойлер прямого нагрева, задача которого – обеспечить температуру воды при ее интенсивном отборе;
• бойлер косвенного нагрева, источником тепла которого является подаваемая основным отопительным котлом жидкость или выхлопные газы, образованные при его работе.

Комбинированные системы нагрева показывают значительную экономию денежных средств. Их рационально использовать при наличии достаточного запаса мощности котла отопительной системы. При значительной емкости они способны обеспечить потребности большой семьи в горячей воде даже без запуска контура прямого нагрева. Также, при прекращении подачи газа, комбинированный бойлер будет выполнять свои функции, используя энергетику отопительной системы.

Системы безопасности

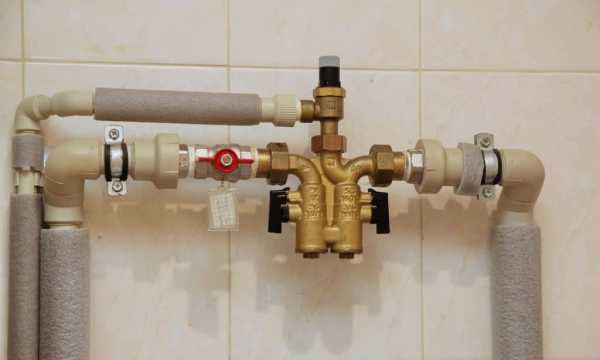

Группа безопасности предохраняет от перегрева

Газ является высокоэнергетическим, опасным топливом. Установка газового оборудования должна проводиться с четким следованием требованиям соответствующих контрольных органов. Для обеспечения безопасности эксплуатации необходимо выбирать модель, оснащенную определенным списком автоматических средств регулирования и управления.

1. Для газовых бойлеров прямого нагрева ключевыми системами является контроль давления в подающей магистрали, защита от перегрева, клапаны сброса пара. Наличие датчика, останавливающего работу “всухую” – приветствуется.
2. Для газовых бойлеров накопительного типа, кроме перечисленных средств, необходимыми являются режимы, задающие параметры работы в разные сезоны (лето, зима). Системы безопасности дополняются клапанами и датчиками, предназначенными для контроля жидкости в баке. Это системы сброса, диагностики показателей давления, предотвращения закипания.
3. Бойлеры комбинированного типа обязательно должны иметь перечисленные выше системы. Самые лучшие модели могут отслеживать параметры теплоносителя или газов, поступающих от основного отопительного котла, а также – обмениваться данными с его контрольными системами.

Современный бойлер на газе невозможно представить без определенного списка обязательных систем. Это автоматический поджиг, отслеживание наличия пламени. У моделей с закрытой камерой сгорания, оснащенных турбиной – обязателен контроль работы вентиляторов, отвечающих за подачу воздуха в топку и отвод выхлопных газов.

Где и как размещать бойлер на газе

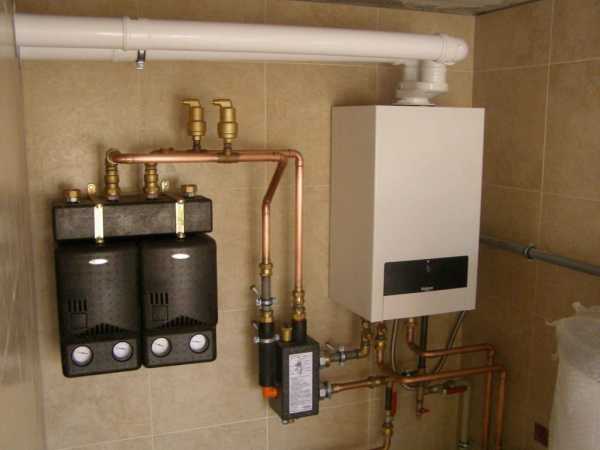

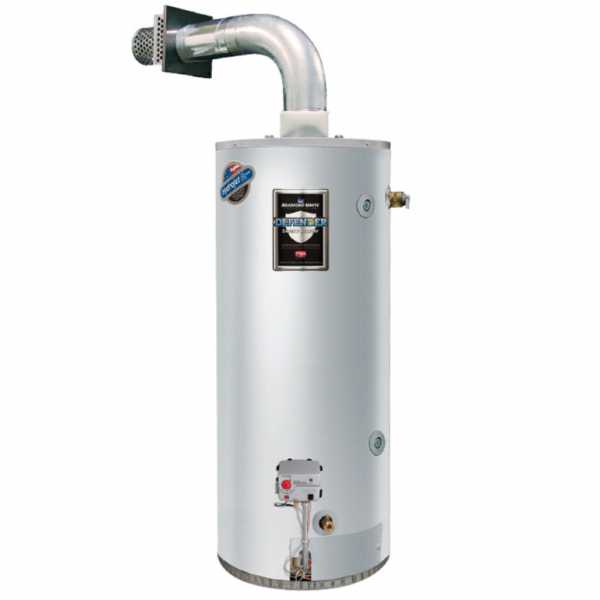

Газовый нагреватель с закрытой камерой сгорания

Бойлер на газе следует устанавливать, ориентируясь на его конструкционное исполнение, массу, габаритные показатели, требования контролирующих организаций. Устройства с открытой камерой сгорания строго рекомендовано размещать в специально отведенных помещениях: котельных, подсобках. Для бойлера потребуется дымоход и наличие достаточного уровня вентиляции для поступления кислорода.

Современные устройства с закрытой камерой сгорания допустимо монтировать в обычных помещениях при условии вывода коаксиального или комбинированного дымохода наружу здания. Такие установки достаточно безопасны, при современных средствах контроля не несут вреда здоровью и самочувствию человека, так как не отбирают кислород из комнаты, не выбрасывают в ее объем продукты сгорания.

Настенные бойлеры необходимо монтировать с соблюдением требований контрольных органов. В их перечень входит расстояние до ближайшего источника тепла, вертикальных элементов трассы подачи газа, счетчика. Перед установкой оформляется проект, который необходимо утверждать в газовом хозяйстве. Напольные бойлеры располагаются на надежном основании, в частных домах не рекомендуется монтировать подобные установки на втором или третьем этаже здания.

Сложнее всего обстоит ситуация с комбинированными газовыми бойлерами. Их покупка и установка должны производиться с учетом следующих факторов:

1. Желательно, чтобы отопительный котел и бойлер были от одного производителя, поскольку изделия отдельно взятого бренда не обязательно будут совместимы с оборудованием другого.
2. Уровень потребляемой мощности бойлера не должен превышать запас системы отопления. Несоблюдение такого требования может привести к неприятностям и неполадкам в работе основного котла.
3. Если в доме применена система низкотемпературного обогрева, к примеру, теплый пол – потребуется комбинированный бойлер конденсационного типа.

Перечисленные требования известны производителям систем водоподготовки. Хороший сертифицированный бойлер комбинированного типа обязательно будет иметь в документации данные о том, с оборудованием каких брендов он совместим. В инструкции также будут содержаться рекомендации к параметрам котла отопления и другие полезные сведения.

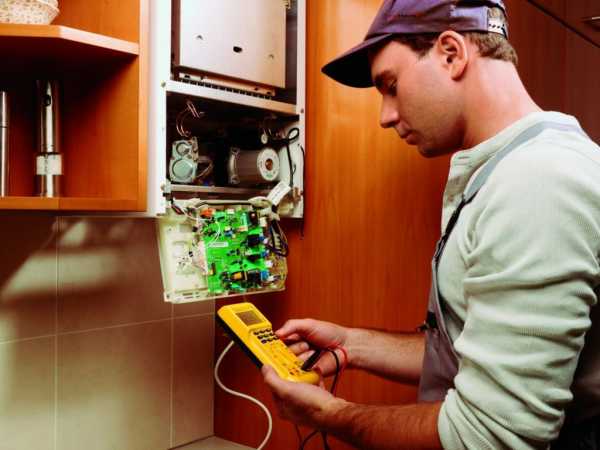

Использование услуг специалиста – необходимо

Только специалист гарантирует безопасность подключения

Газовое оборудование запрещается монтировать, подключать, запускать лицам, не имеющим соответствующего сертификата квалификации. Поэтому найм компании или специалиста – необходим. В список обязательных документов входит проект, разрешения от газовой службы, свидетельства контроля дымоходов.

Проще всего проходят работы по замене, к примеру, старой колонки или бойлера. Для операций в новом доме или организации дополнительных структур (подачи газа, трасс теплоносителя, обвязок оборудования) – получение всех разрешений займет много времени. Оформление документов и процедуры их согласования в контролирующих органах – также стоит поручить специалистам.

pechiexpert.ru

Как выбрать газовый водонагреватель накопительного типа, принцип его работы

Газовый водонагреватель — это устройство для нагрева воды, где используется энергия сгорания природного газа. Газ может применяться как в своём естественном виде, так и в сжиженном. Преимуществом газового нагревателя перед электрическим является более дешёвое используемое топливо. Но газовые приборы этим и опасны. Природный газ взрывоопасен и вреден для органов дыхания, поэтому при покупке и установке стоит побеспокоиться о безопасности прибора.

Виды газовых водонагревателей

Газовые нагреватели бывают двух типов:

• проточный нагреватель, другими словами, колонка;
• водонагреватель газовый накопительный (бойлер).

В устройствах первого типа происходит нагрев проточной воды. Газовые колонки были придуманы ещё 20 лет назад. Мощность таких приборов была нерегулируемой, но теперь колонки оснащены ручками переключения мощности (величины пламени). Такие водонагреватели дешевле накопительных, имеют менее габаритную конструкцию, вследствие чего занимают меньше места.

Газовый бойлер для нагрева воды или накопительный водонагреватель представляет собой бак с водой, где происходит её нагрев. Недостатком бойлера является его величина. Довольно крупный нагреватель такого типа будет сложно разместить в маленькой квартире. Преимущество накопительного водонагревателя перед проточным в том, что первый можно использовать для нескольких потребителей одновременно, а второй зачастую нет.

Виды бойлеров

Накопительные водонагреватели бывают электрическими и газовыми. Оба типа очень схожи между собой принципом работы и внутренним устройством. Однако некоторые показатели всё же различаются. Рассмотрим преимущества и недостатки газового бойлера перед электрическим.

• Более высокая эффективность. Газовые накопительные приборы греют воду в несколько раз быстрее электрических.
• Газовые бойлеры немного дешевле.
• Дешёвая эксплуатация. Природный газ — недорогое топливо, что нельзя сказать об электричестве.

Недостатки:

• Безопасность. Утечка газа хоть и маловероятна, однако, крайне нежелательное и опасное явление.
• Процесс монтажа газового бойлера гораздо хлопотнее и затратнее.

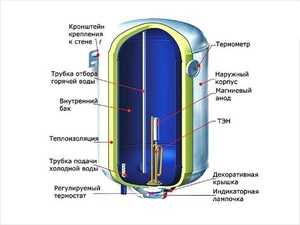

Как устроен газовый накопительный водонагреватель

Газовый бойлер состоит из стального (или пластикового) корпуса и внутреннего накопителя. Внутренний бак обычно покрывается специальным напылением или эмалью, стойкими к коррозии. Между внешним кожухом и внутренним баком имеется небольшое пространство, которое заполняется теплоизоляционным материалом. Чаще всего это вспененный полиуретан.

Внутри бака имеются трубки для подачи и отвода воды. Самая длинная трубка для отвода достигает самого прогретого водяного слоя. Трубка для подачи оснащена рассекателем для того, чтобы холодные слои не смешивались с горячими.

Нагревательная часть бойлера состоит из термостата, газовой горелки, подведённого к ней газохода с рассекателем дыма. Устройство газового бойлера наглядно показано на рисунке.

Предохранительный клапан — необходимая и обязательная деталь в каждом накопительном водонагревателе. С помощью него происходит сброс избыточного давления внутри бойлера, а также лишней воды, образующейся в процессе расширения жидкости при нагреве.

Принцип работы накопительного водонагревателя

Принцип работы бойлера основывается на естественном разделении холодного и горячего слоёв воды. Горячая вода в силу меньшей плотности поднимается наверх, а холодная остаётся внизу. Опишем подробнее принцип работы водонагревателя.

Нагрев воды обеспечивается не только за счёт горелки, но и благодаря отводу продуктов горения. Дымоход устроен такие образом, что дым равномерно распределяется по стальной трубе, её стенки нагреваются и обмениваются теплом с водой. Работой горелки управляет электрический элемент, который при достижении определённой температуры в баке отключает горелку.

Как только потребитель начал расходовать горячую воду из бака, внутри него падает давление, и холодная вода устремляется внутрь ёмкости из водопровода. На подающей трубке установлен рассекатель, который снижает поток воды и его скорость за счёт деления одного большого потока на множество более мелких. Таким образом, холодная вода остаётся внизу как раз там, где установлена горелка. Электронный блок срабатывает при охлаждении воды в баке и включает горелку. Именно так работает в штатном режиме газовый водонагреватель.

Как выбрать накопительный водонагреватель

При выборе бойлера необходимо опираться на показатели следующих характеристик:

• объем, форма и габариты бака;
• мощность;
• материал, из которого изготовлен бак;
• материал, которым покрыта внутренняя часть бака;
• тип камеры сгорания.

Рассмотрим каждую их характеристик более подробно.

Объём, форма и габариты бака

Ёмкость бака — один из главных показателей, на которые следует опираться при выборе бойлера. Объем может быть от 10 до 500 литров. Рассчитать, какой объем требуется именно вам несложно. Для того чтобы принять душ одному человеку, требуется около 30 литров горячей воды. Если второй человек захочет сразу же принять душ, то ёмкость уже должна быть не меньше 60 литров.

Водонагреватели объёмом 10–15 литров подойдут лишь для мытья посуды, для душа воды просто не хватит. Для того чтобы помыться, человеку необходимо 4 литра тёплой (горячей и холодной) воды в минуту. Десятилитровый бойлер на выходе даст около 20 литров, что хватит лишь на 5 минут душа.

Обычно для проживания в квартире двух человек бак более 80 литров не понадобится. Если же в доме живёт семья с ребёнком или три человека, уместным будет объём 100 литров и более.

Что касается формы бака, они бывают следующими:

• прямоугольный,
• цилиндрический,
• тонкий.

Расположение может быть как горизонтальным, так и вертикальным.

При покупке стоит обратить внимание на габариты устройства. Они напрямую связаны с выбранной ёмкостью бака. Однако, если у двух водонагревателей с одинаковым объёмом немного различные габариты, это значит, на одном из них теплоизоляционный слой толще. Это помогает сберечь тепло воды на более долгий срок.

Мощность

Основное преимущество газовых бойлеров перед электрическими — мощность устройства. Средняя мощность электробойлеров 1–3 кВт, а газовых 4–6. Газовые нагреватели объёмом бака от 150 литров обладают мощностью 7 и выше кВт. Если на нагрев 150 литров воды газовым бойлером понадобится около 1 часа, то электрический справится за 2 часа.

Зачастую газовые водонагреватели снабжены ручным регулятором мощности, но есть и модели с автоматизированной функцией.

Материал бака

Материал, из которого выполнен бак может быть одного из двух типов:

• стальной с покрытием (остекловка или эмаль),
• нержавейка.

Преимущества стальных баков с покрытием:

• относительно невысокая стоимость,
• более прочные стенки.

Недостатки стальных баков с покрытием:

• покрытие может быстро потрескаться.

Преимущества баков из нержавеющей стали:

• хорошая коррозийная стойкость,
• более долговечное использование.

Недостатки баков из нержавейки:

• цена выше, чем на баки с покрытием,
• менее прочные стенки.

Прочность стенок играет большую роль, если водопроводная система часто испытывает гидроудары (перепады давления). А стойкость покрытия будет необходима, если воды жёсткая или с мелким песком.

Внутреннее покрытие бака

Внутри бак может быть покрыт титановым напылением, стеклофарфором, эмалью или нержавеющей сталью. Бойлеры с титановым напылением стоят гораздо дороже своих собратьев, что обусловлено долговечностью их использования. Титановое покрытие прочное, не подвержено коррозии, не реагирует на перепад температур.

Эмаль и стеклофарфор также не подвержены коррозии, однако, могут потрескаться при воздействии на них высокой температуры (свыше 60 градусов).

Тип камеры сгорания

Камеры сгорания газового бойлера бывают двух типов:

• открытая,
• закрытая.

Для пользователя основная разница между ними заключается в степени сложности монтажа. Поскольку газ сгорает, отходы продуктов горения должны отводиться. Для водонагревателя с открытой камерой сгорания необходимо сооружать дымоход. Это очень затратно и невыгодно.

При закрытой камере сгорания отходы выпускают посредством коаксиального металлорукава, который присоединяется к стене или окну. Это гораздо дешевле в установке. Однако, накопительные водонагреватели с камерой первого типа обладают наиболее высоким КПД.

При выборе бойлера для горячей воды основывайтесь не только на популярности модели, но и на характеристиках, важных именно для вас.

Отзывы и комментарии

vannadizain.ru

Преимущества и недостатки газовых накопительных бойлеров

Бойлер или накопительный газовый нагреватель используется практически в каждой квартире или доме, которые зависят от центральной подачи горячей воды. Бывают моменты, когда горячую воду отключают, и на помощь приходит именно это устройство. Очень удобно использовать его тогда, когда нужна вода в очень большом количестве и не постоянно, например, искупаться в ванной или постирать.

Бойлер можно использовать даже на даче, там горячей воды может и не быть совсем. Очень удобно эксплуатировать накопительный бак на даче еще и по той причине, что современные газовые накопители оснащены системой слива. Так как воду в накопителе зимой нельзя оставлять, ее быстро сливают через шланг.

Газовый или электрический?

На практике доказано, что газовый накопитель лучше, чем электрический. Преимущество газовой накопительной колонки в большей экономии времени. Опыт показал, что при использовании двух колонок нагрев газового накопителя опережает нагрев электрического накопителя практически на 3 часа, и это существенный скачек во времени. Да, и экономия в разнице между газом и электроэнергией.

Газовая накопительная колонка бывает с открытой и закрытой камерой сгорания, все зависит от строения дымохода. Покупка его обойдется в разы дороже, чем, если бы это был электрический нагреватель, просто со временем он окупится.

Недостаток в газовом водонагревателе только один, это его монтаж.

Особенности использования

При использовании лучше не выставлять температуру термостата более 60 С, так как в результате высокой температуры может выпасть накипь на нагревательных элементах, в последствии прибор может выйти из строя или вообще сломаться. Именно по этой причине не стоит тратить кучу денег, переплачивая за бойлер с высокой степенью нагрева.

Не реже одного раза в год стоит проверять бак на наличие повреждений и поломок. Для данной процедуры необходимо вызвать специалиста, проводить ревизию самостоятельно не стоит, так как это сложно и требует большой ответственности. Особенно часто стоит проверять клапан предохранения. При неисправности он не перекрывает поступление воды и в горячем виде она начнет поступать трубы холодного водоснабжения. В данном случае стоит просто прочистить или поменять клапан.

Если с бойлера капает вода

В случае, если с клапана капает вода, значит, что при нагревании давление в баке повышается. Для устранения неполадки нужно сбить давление, а именно, присоединить к сливу шланг и опустить в канализацию. Данная ситуация не аварийная и паниковать и вызывать газовую службу не стоит.

Если капать не перестает и при холодном баке, то это говорит о том, что нужно поменять клапан предохранения. Проблема протечки будет полностью решена, если клапан поменять на трубчатый, но делать этого нельзя, так как давление приведет к повреждению бака.

Важно знать, что большую роль в нагреве воды играет изоляционный слой, если он тонкий, вода в таком баке охладится намного быстрее, даже при одинаковом объеме и степени нагрева воды.

Пожалуйста, оцените статью:

tehnika-soveti.ru

Газовый накопительный водонагреватель

Данный тип водонагревателя в повседневной жизни называют бойлером. Конструкция представляет собой бак с нагревательным элементом, который доводит воду до определенной температуры и поддерживает ее на таком уровне. Газовый накопительный водонагреватель без дымохода или с ним идеальное решение для владельцев квартир в многоэтажках, где есть постоянные проблемы в горячей водой. Особенно этот вопрос беспокоит в холодный период года и межсезонье.

Газовый нагреватель воды накопительный: почему газ лучше электричества?

Самое большое и очевидное преимущество газа над питанием от сети – мощность. Если электрические модели в большинстве случаев имеют мощность порядка 1,3-3 кВт, то газовый накопительный бойлер начинается с 4-6 кВт. Это существенная экономия времени. Если два бойлера одинакового объема включить одновременно, то разница во времени будет составлять од двух до трех часов в пользу газового.

Газовая накопительная колонка бывает двух типов, в зависимости от наличия дымохода. Есть вариант с закрытой и открытой камерой сгорания. Для второго понадобится немного больше средств. Зато стоимость первого раза в полтора выше. Придется подсчитать оба варианта и решить, какой из них более выгоден.

Ну и конечно, настенный газовый накопительный водонагреватель экономичнее за счет разницы между стоимостью газа и электроэнергии. Конструкция газового типа обойдется вам при покупке дороже, но она окупиться через некоторое время.

Что касается недостатков накопительных газовых водонагревателей, то здесь все дело в монтаже. Бойлер нуждается в централизованной подаче газа, к месту установки также предъявляется ряд требований.

Газовые колонки накопительного типа: как выбрать?

1. Начнем с объема. Размер бака зависит от нескольких факторов. Первый из них – количество членов семьи. Накопительный газовый водонагреватель должен покрывать все нужды семьи, но при этом не перерасходовать ресурсы. Приобретать большой бойлер для двоих экономически неоправданная покупка. Также придется отталкиваться и от места монтажа: большие баки нужно куда-то устанавливать, что в стандартной квартире не всегда просто. Для одного человека рекомендованный объем горячей воды порядка 50-80 литров. Из этого минимума можно выбирать размер водонагревателя.
2. Накопительный газовый бойлер может иметь бак с разными внутренними покрытиями. Используются титан, нержавейка и стеклофарфор. Основной задачей такого покрытия является защита конструкции от коррозии. Наибольшей популярность пользуется накопительный газовый нагреватель воды со стеклофарфором и эмалью. Стоимость такой конструкций немного ниже, но защищает она не хуже. Зато от перепадов температуры могут со временем появиться микротрещины. Более долговечными считаются титановое и нержавеющее покрытия. Срок гарантийной службы у них на несколько лет дольше, но и цена заметно выше.
3. Мощность накопительного газового водонагревателя определяет время нагревания. Также стоит обратить внимание на модели с двумя ТЭНами. К примеру, если заявленная мощность составляет порядка 3кВт, то вместо одного могут установить два элемента мощностями по 1 и 2 кВт. Удобство заключается в том, что при поломке одного из них, вы сможете пользоваться горячей водой до прихода мастера.
4. Не ищите модели с очень высокой степенью нагрева. Дело в том, что практика доказала: нагрев до 60 градусов вполне удовлетворит все потребности. Так что нет смысла тратить большие средства.
5. Если в магазине перед вами две модели с одинаковым объемом, но одна из них заметно меньше, у нее тоньше изоляционный слой. В таком баке вода будет охлаждаться быстрее.

Другим вариантов газовых водонагревателей являются модели проточного типа, также имеющие свои особенности.



womanadvice.ru

устройство накопительной емкости и колонки для нагрева воды, правила монтажа

Газовый бойлер представляет собой устройство для нагрева воды за счет тепловой энергии, выделяемой при сгорании газа. Полученная с его помощью горячая вода используется для технологических, хозяйственных и бытовых нужд. По конструктивным особенностям устройства бывают накопительными и прямого нагрева. Водонагреватели последнего типа иначе называют газовыми колонками.

Накопительный водонагреватель

Газовая колонка с накопительным баком представляет собой емкость, снабженную источником тепла, который работает на газе. К нему подключаются водоразборные краны, установленные в разных точках помещения. В устройство агрегата входят:

• общая емкость;
• камера сгорания;
• горелка;
• прибор для управления температурой;
• запорное устройство для газа;
• механизм поджига топлива;
• прибор для измерения температуры;
• предохранительный клапан.

Корпус газового бойлера для нагрева воды изготавливается из листовой стали в форме цилиндра. Снаружи поверхность покрывается эмалевой краской. Внутри корпуса располагается резервуар для воды. Между емкостью и корпусом находится теплоизоляционный материал, благодаря чему эта конструкция напоминает обычный термос.

В качестве теплоизоляции используются минеральная вата, пенополистирол, монтажная пена и другие материалы. Вверху бака врезаны два штуцера диаметром 20 мм. Через один подается холодная вода, а через второй осуществляется забор горячей воды. В нижней части емкости установлен кран для слива жидкости из системы.

В самом низу бойлера расположена газовая накопительная колонка. Параллельно оси емкости установлен дымоход для отвода продуктов горения. Чтобы повысить количество тепловой энергии, внутри трубы устанавливается удлинитель потока газов. Его назначение — регулирование подачи топлива на горелку. Устройство это состоит из газового крана и регулятора нагрева теплоносителя. Значение температуры нагрева жидкости подается на терморегулятор, который осуществляет регулировку подачей газа.

Когда температура воды достигает заданного значения, клапан перекрывает подачу топлива на горелку, но запальник в это время продолжает гореть. Если температура упадет, вентиль откроет подачу газа, и процесс нагрева продолжится.

Проточный источник тепла

Проточным нагревателем теплоносителя для бытовых нужд считается газовая колонка. Этот агрегат устанавливается обычно на стену и не занимает много места. В конструкцию прибора входят:

• патрубки для подвода холодной и отвода горячей воды;
• кран регулировки подачи холодной воды;
• вентиль для слива с предохранительным клапаном;
• блок электронного управления;
• комплект датчиков, связанный с блоком управления;
• шток подачи топлива;
• горелка;
• теплообменник;
• устройство для отвода продуктов горения.

В конструкции газового бойлера прямого нагрева воды установлена эффективная система безопасности. В нерабочем положении за счет микровыключателя электроэнергия не поступает к оборудованию водонагревателя.

Одновременно перекрыт и электромагнитный клапан подачи газа в горелку. Кроме того, в газовом модуле располагается пружинная затворка, которая дополнительно перекрывает поступление топлива. При открытии водяного крана напор воды воздействует на мембрану клапана колонки и открывает ее.

Затворка за счет штока воздействует на микровыключатель, который замыкает электрическую цепь. Одновременно происходит открытие канала подачи топлива и воспламенение. Пламя нагревает воду в теплообменнике, и она поступает по системе к потребителю.

Преимущества бойлера

Преимущества бойлера

У этой конструкции очень много достоинств по сравнению с другими источниками нагрева теплоносителя. К накопительной емкости можно подключить большое количество потребителей. Газовая колонка не способна одновременно обеспечить горячей водой сразу несколько точек, так как упадет напор воды, и повысится ее температура.

Если нагрев бойлера происходит постепенно, то расход газа будет значительно ниже, чем у проточного нагревателя. Существует возможность нагревать воду в таком оборудовании до высокой температуры, так как практически все модели оснащены системой ее регулировки.

Кроме того, пользователь в целях экономии расхода топлива может управлять настройкой температурного режима. Встроенная в конструкцию термоизоляция позволяет длительное время сохранять высокую температуру теплоносителя. В отличие от газовой колонки бойлер способен работать на низком давлении холодной воды в системе.

Количество продуктов горения при работе накопительного водонагревателя гораздо меньше, чем во время нагрева воды колонкой. Из-за этого диаметр дымохода у него составляет всего 90 см. Этот показатель у проточного нагревателя равен 130 см.

Популярные модели

При выборе газового водонагревателя следует обращать внимание на присутствие в нём закрытой камеры сгорания или турбированной вытяжки. Перед приобретением более мощной установки внимание обращают на соотношение мощности и производительности, которое должно быть менее двух единиц. К популярным моделям относятся:

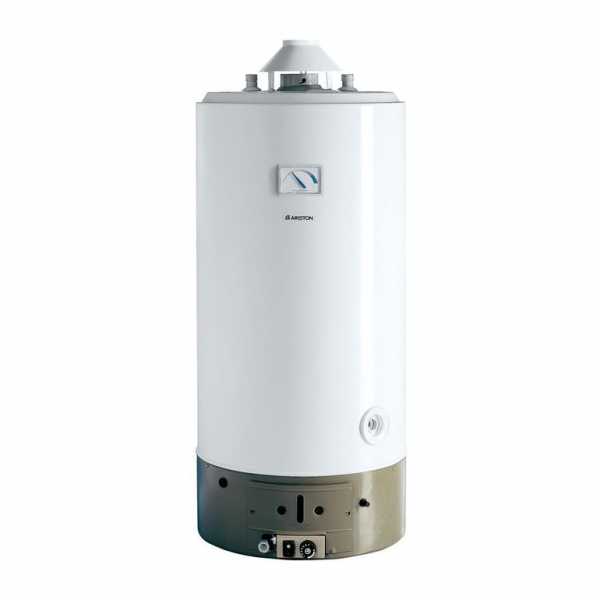

1. Ariston S/SGA 50 R — газовый бойлер от итальянских производителей с открытой камерой сгорания. Объем емкости составляет 50 л, номинальная температура нагрева воды — 75 °C. Бойлер не нуждается в подключении к электрической сети, что делает его более экономичным. В случае необходимости есть возможность перейти на сжиженный газ.
2. Hajdu GB 80.2−02 — бойлер предназначен для нагрева 80 л воды для хозяйственных и бытовых нужд. Для использования оборудования не требуется наличие дымохода. Подогретую воду можно использовать для пищевых целей. Горелка снабжена пьезоэлектрическим розжигом и дежурным факелом. Работа оборудования защищена термоэлектрической блокировкой.

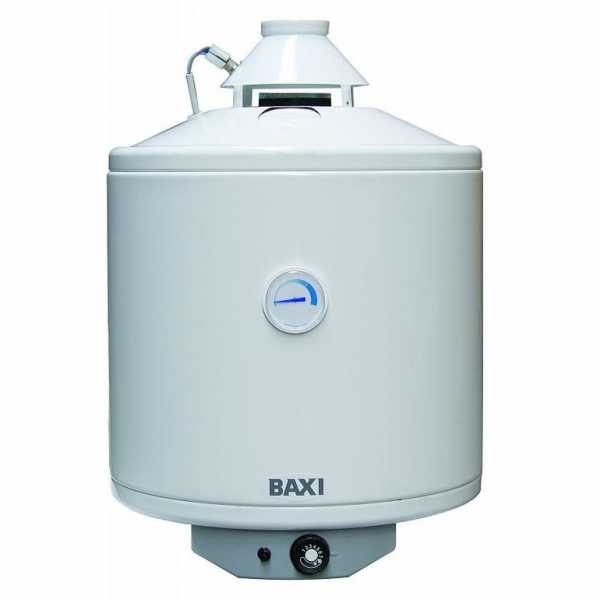

3. Baxi SAG-3 150 — напольный бойлер, работающий на сжиженном газе. Нагреватель обладает встроенным датчиком тяги, который контролирует выход продуктов горения. Бак снабжен магниевым анодом от коррозии и теплоизоляцией из пенополиуретана. Объем емкости составляет 150 л.

Кроме этих моделей популярностью пользуются Electrolux, Termex, Gorenje и т. д.

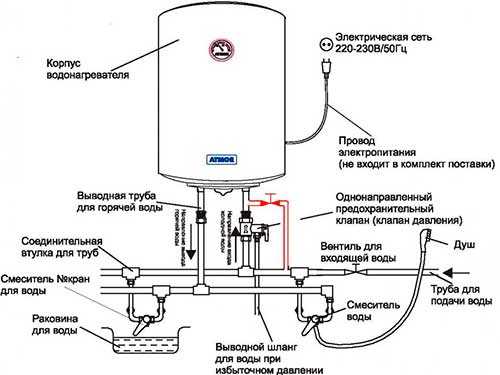

Правила установки и подключения

При установке газового водонагревателя следует учитывать, что площадь помещения должна быть не менее 7,5 м², а высота потолков — более 2 м. Обязательно наличие естественной или искусственной вентиляции, а в загородных и частных домах — дымохода.

В питающем водопроводе давление, необходимое для работы нагревателя, должно быть не менее 1 атм. Стены помещения для монтажа бойлера отделываются негорючим материалом. Оборудование устанавливается не ближе 10 см от газовой плиты. Проточные водонагреватели обычно располагаются в ванной комнате или на кухне.

Предварительно на стене делают разметку под крепление оборудования. По высоте рассчитывают, чтобы длина дымохода была не менее 50 см. С помощью перфоратора и дюбелей колонка устанавливается на стену, затем подсоединяются водопроводные шланги. Для удобства их можно пометить синим и красным цветом.

После этого подсоединяется воздуховод для отвода продуктов горения, а колонка подключается к электрической сети. Подсоединение к газопроводу осуществляют специалисты, которые сразу проверяют правильность установки проточного нагревателя.

Газовые бойлеры обычно устанавливают в загородных и частных домах. Принцип их подключения практически ничем не отличается от установки газовых колонок. Перед монтажом напольного бойлера подготавливают ровную и надежную площадку.

​

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Накопительные водонагреватели – советы по выбору. Жми!

Актуальность обеспечения горячим водоснабжением помещений, как жилых, так и нежилых, ставит потребителей перед выбором устройства, предназначенного для нагрева воды.

Среди большого количества выпускаемых водонагревателей особым спросом пользуются накопительные устройства.

Как выбрать накопительный водонагреватель, чтобы в полной мере обеспечить потребителя горячей водой?

Для эффективного выбора необходимо понять, что же представляет собой водонагреватель, ознакомиться с видами, а с его характеристиками.

Вконтакте

Одноклассники

Facebook

Twitter

Мой мир

Что представляет собой современный накопительный водонагреватель?

Накопительный водонагреватель (бойлер) — высокоэффективное устройство, основным предназначением которого является нагрев воды и поддержания ее необходимой температуры. Представляет собой бак и нагревательный элемент, который может располагаться как в самом баке, так и под ним.

Накопительный водонагреватель является оптимальным вариантом для загородных коттеджей, дач, домов, не оснащенных центральным горячим водоснабжением.

Чтобы разобраться, как работает накопительный водонагреватель, необходимо рассмотреть принцип его работы. Между наружной и внутренней оболочками бойлера располагается теплоизоляционный материал.

В качестве источника тепла (нагревательного элемента), с помощью которого вода прогревается, могут применяться электрические элементы (ТЭНы), газовые горелки и горячая вода, получаемая от сторонних устройств.

Источник тепла  нагревает воду до необходимой температуры (60-80 ℃), регулируемой с помощью термостата. Термостат — своеобразный предохранитель, функцией которого является поддержание заданной температуры воды в бойлере посредством включения или выключения источника тепла (ТЭНа, газовой горелки). Этот прибор в случае аварийной ситуации, при нагреве воды свыше 95, автоматически выключит нагревательный элемент. Холодная вода подается в бак самостоятельно, во время пользования горячей водой. В такой системе вода присутствует постоянно, что исключает вероятность выхода из строя ТЭНов.

На фото накопительный электрический водонагреватель

Накопительные электрические водонагреватели

Электрические бойлер — устройство, конструктивной особенностью которого является нагрев воды при помощи электрического элемента (ТЭНа). Устройство накопительного электрического водонагревателя выглядит следующим образом:

• Наружный корпус.
• Теплоизоляция. В качестве теплоизоляционного материала чаще всего используется пенополиуретан. Устройство теплоизоляции позволяет существенно снизить теплопотери.
• Термостат для регулирования температурного режима в емкости.
• Антикоррозийная защита в виде магниевого анода.
• Непосредственно сам нагревательный элемент. В электрических бойлерах используется ТЭН.
• Внутренняя оболочка.
• Предохранительный клапан защищает бак от избыточного давления, которое возникает в результате нагрева воды. Клапан сбрасывает лишнюю воду, тем самым предохраняя бак от повреждения.

Стоит отметить, что существуют электрические бойлеры, в которых нагревательный элемент расположен за пределами водного бака и нагревает непосредственно емкость с водой. Такие бойлеры не пользуются особым спросом ввиду достаточно высокой цены, но долговечность у такого устройства выше.

Обратите внимание!



В зависимости от цели использования электрические бойлеры выпускаются с разным объемом воды, который варьируется от 5 до 200 литров.

В качестве материалов для наружного корпуса чаще всего выбираются нержавеющая сталь, а также может использоваться стеклофарфор или эмалированное покрытие.

Электрические накопительные водонагреватели по способу подачи воды выпускаются производителями двух видов:

• безнапорные;
• напорный.

Для решения вопроса о том, какой электрический бойлер  выбрать, следует рассмотреть характеристики этих видов и взвесить все «за» и «против».

Как выбрать накопительные водонагреватели видео:

Это интересно! Норма температуры горячей воды в квартире: оптимальные показатели и особенности проведения перерасчёта

Безнапорные накопительные электрически водонагреватели

Эти устройства подключаются к системам водоснабжения с отсутствующим постоянным давлением. В таких системах вода подается по необходимости с помощью насоса. То есть вода подается путем ручного управления, либо с помощью поплавкового выключателя, расположенного в баке.

К достоинствам безнапорного электрического бойлера можно отнести следующее:

1. Непостоянное использование экономит электроэнергию.
2. Устройство легко подключается и не требует дополнительных специальных знаний для эксплуатации.
3. Холодная и горячая вода смешиваются постепенно, что не вызывает временных неудобств.
4. Невысокая стоимость.

Недостатки:

1. Невысокая мощность нагревательного элемента.
2. Необходим постоянный контроль над уровнем воды в баке. При низком уровне ТЭНы ,оставшиеся без воды, выходят из строя.

Безнапорный накопительный электрический водонагреватель не пользуется большим спросом, но для дачников, редко приезжающих на участок, является наиболее оптимальным вариантом.

На фото показано как работает накопительный водонагреватель

Это интересно! Теплоотражающий экран за радиатором: как установить самостоятельно и преимущества его использования

Напорные накопительные электрические водонагреватели

Напорные электрические бойлеры подключаются к системам водоснабжения с постоянным давлением воды.

Положительными характеристиками таких устройств является:

1. Вода подается с хорошим напором.
2. В бойлере после нагрева всегда присутствует горячая вода. Объем использованной воды восполняется под напором из системы водоснабжения.

Недостатки:

1. Долгий нагрев воды. Под высоким давлением холодная вода быстро смешивается с горячей, и остужает ее. Для нагрева требуется достаточно продолжительное время, несколько часов.

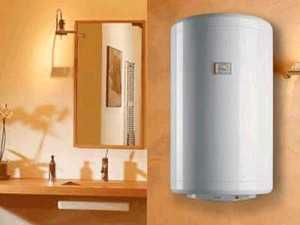

На фото накопительный водонагреватель

Накопительный газовый водонагреватель

Водонагреватель такого типа менее популярен, чем электрический. Обусловлено это большими габаритами устройства. Практически все модели таких бойлеров предназначены для работы на природном газе, но могут быть с легкостью переделаны под сжиженный вид топлива.

Как устроен газовый накопительный водонагреватель? Попробуем разобраться. Газовый накопительный водонагреватель имеет наружный и внутренний контуры, между которыми расположен теплоизоляционный материал.

Обратите внимание!



В качестве источника тепла служит газовая горелка.

Такой бойлер оснащен следующими элементами:

• Система безопасности (автомат) для прекращения подачи газа в случае затухания огня.
• Вытяжная система.
• Магниевый анод для предотвращения образования коррозии.

Существует 2 вида наполнительных газовых водонагревателей:

• Настенные (объем бака не превышает 100 литров).
• Напольные (вмещает более 100 литров воды).

По виду тяги такие устройства подразделяются:

• Газовые бойлеры с открытой камерой сгорания (естественной). Обязательным условием является устройство дымохода для вывода отработанного газа.
• Газовые бойлеры с закрытой камерой сгорания (принудительной). При установке не требуется устройство вытяжной системы, что облегчает монтажные работы. Отличается более высокой стоимостью.

К достоинствам накопительных газовых водонагревателей можно отнести:

1. Обеспечивают большим количеством горячей воды (несколько точек одновременно).
2. Не зависят от давления газа в системе.
3. Из всех систем наиболее устойчив к коррозии внутреннего бака, что обеспечивает долговечность.
4. Экономичность, так как стоимость газа существенно ниже, чем электричество.

Недостатки:

1. Большие габариты.
2. Высокая стоимость.
3. Время нагрева воды достаточно длительное.

Схема устройства

[rek_custom1]

Это интересно! Электрические радиаторы отопления – какие лучше: классификация и преимущества разных видов

Водонагреватель косвенного нагрева

Бойлер косвенного нагрева — устройство для нагрева воды, в котором источником тепла выступает змеевик с горячей водой, подающейся из отопительной системы здания. Это своеобразный «дуэт» бойлера косвенного нагрева и отопительного контура помещения.

Накопительный водонагреватель косвенного нагрева состоит из следующих элементов:

• Ёмкость (чаще всего встречаются баки цилиндрической формы).
• Наружный корпус.
• Змеевик, по которому циркулирует горячая вода.
• ТЭН, для работы бойлера в летнее время года, когда отопительный котел выключен.
• Теплоизоляционный материал.
• Магниевый анод для предотвращения коррозии.
• Датчик температуры.
• Термометр.

К достоинствам бойлера косвенного нагрева можно отнести:

1. Из всех накопительных водонагревателей такое устройство может нагревать самый большой объем воды (до 1500 л).
2. Высокая производительность.
3. В холодное время года бойлер не потребляет электричество, что существенно снижает нагрузку на электрическую сеть.
4. Рециркуляция позволяет потребителям пользоваться горячей водой без предварительного слива.

Недостатками бойлера косвенного нагрева является:

1. Большие габариты устройства требуют много места для размещения и грамотного планирования для эффективного подключения к отопительной системе.
2. Вода нагревается длительное время, при этом снижается КПД системы отопления.
3. Высокая стоимость.

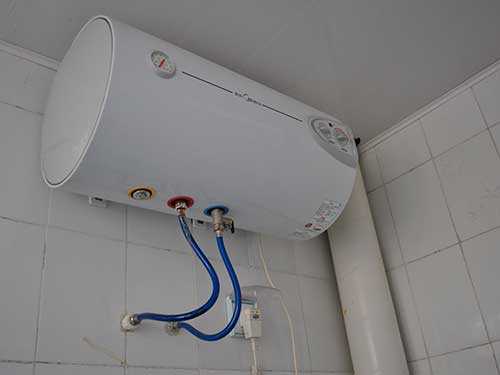

Водонагреватель в душевой

При выборе накопительного водонагревателя необходимо определиться с объёмом воды, необходимой для удовлетворения потребностей.

Количество потребителей

Количество потребителей	Объем водонагревателя (л)
1-3	от 50 до 80
3-5	от 80 до 150
от 5	от 150 и выше

В настоящее время выпускается большое количество различных моделей накопительных водонагревателей. Если становится вопрос о том, какой фирмы лучше приобрести бойлер, прежде всего, ориентируйтесь на известных производителей. Тогда и ремонт водонагревателя обойдется значительно дешевле, и достать необходимую деталь будет гораздо легче.

Это интересно! Потек водонагреватель — что делать?

Как выбрать накопительные водонагреватели видео:

Вконтакте

Facebook

Twitter

Google+

Мой мир

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях – мы свяжемся с Вами и вместе сделаем публикацию лучше!

anatomia-remonta.ru
