Напорные системы – Напорная канализация: устройство, характеристики, использование

Содержание

Напорные системы | » Напорные системы

06.12.2013

Применяются напорные системы при установке водопровода питьевого или водоснабжения для хозяйственных целей, при этом температура воды не должна превышать сорока пяти градусов по Цельсию.

Помимо воды напорные системы также могут транспортировать и другие жидкие вещества или же газы, главное чтобы материал напорной трубы был стоек к воздействию того или иного вещества.

Материалом для изготовления напорных систем может служить как полиэтилен, так и поливинилхлорид.

Если рассматривать такой материал как поливинилхлорид, то можно выделить высокую сопротивляемость коррозиям, стойкость к влиянию кислот и щелочей, поэтому срок эксплуатации таких систем оказывается довольно продолжительным. К примеру, можно назвать условия эксплуатации, при которых система сможет прослужить больше пятидесяти лет.

Для этого температура проводящей жидкости не должна превышать отметки в двадцать градусов по Цельсию. В трубе давление не должно превышать номинальное, а размеры труб должны быть подобраны в соответствии с той нагрузкой, которую им предстоит выдержать. И еще одно условие: отсутствие воздействия химикатов на систему.

Как видите, от того на сколько правильно подобраны параметры труб, будет зависеть срок службы, особенно важно верно определить необходимую толщину стенок. Поэтому стоит внимательно изучить все проектные требования и эксплуатационные условия прежде, чем устанавливать трубы.

Разнообразие предлагаемого ассортимента на рынке фитингов и напорных труб позволяет выстраивать системы различной сложности, а также устанавливать магистральные системы и распределяющие трубопроводы.

Теперь рассмотрим напорные системы, которые изготовлены из полиэтилена. Этот материал позволяет выдерживать воду, температура которой достигает сорока градусов по Цельсию, а также вполне справляется с воздействием различных агрессивных химических веществ.

К тому же монтажные работы на порядок проще за счет того, что этот материал довольно эластичен. Напорная система состоит в первую очередь из напорных труб, из различного диаметра фасонных частей, классы давления которых может быть совершенно разным от 5 до 16 атмосфер, а диаметр может варьироваться от 20 и до 630 миллиметров.

Помимо всего прочего напорные системы обладают и такими преимуществами как малый вес, они не нуждаются в текущем уходе и обслуживании, да и к тому же гидравлические свойства тоже достаточно высокие.

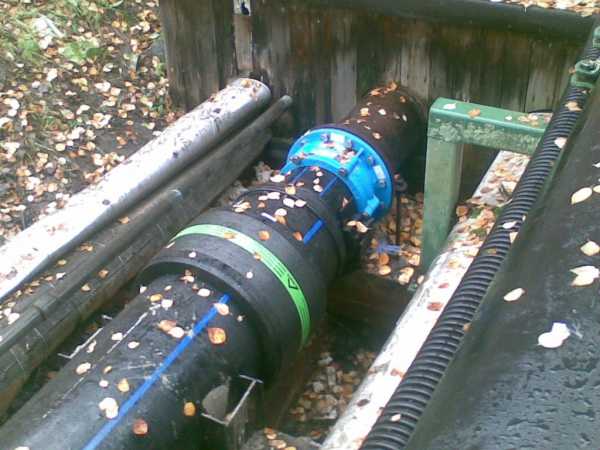

Прокладка напорной системы

www.waterpump.ru

Напорная канализация: преимущества и недостатки системы

Для организации трубопровода может использоваться напорная канализация

Канализационная система – это конструкция, по которой использованная вода вытекает из дома и направляется в специальные отстойники и резервуары. Там она в течение некоторого времени проходит соответствующую обработку и становится чистой. В городских квартирах такая система подключается централизованно, но в частных домах обычно такой возможности нет. В этом случае хозяину жилища приходится самостоятельно обустраивать всю систему, начиная от трубопровода и заканчивая очистными сооружениями. В случае с организацией трубопровода может быть два варианта: установка самотечной или напорной конструкции.

Содержание статьи

Что представляет собой напорная канализация

Напорная канализация – это система, в которой стоки движутся по трубам не самостоятельно, а с помощью насоса. Причем весь процесс происходит автоматически, практически без вмешательства хозяина.

Напорная канализация состоит из нескольких частей

Самотечная, или безнапорная, канализационная система представляет собой трубопровод, расположенный под наклоном. За счет этого стоки могут самостоятельно перемещаться по нему в отстойники.

Устройство напорной канализации:

  1. Самой главной частью системы считается канализационная пневматическая водонапорная установка – насосная станция. В ней постепенно накапливаются сточные воды, а когда они достигают достаточного уровня, насос начитает перегонять сливные воды в отстойные колодцы. В наше время весь процесс полностью автоматизирован и не требует вмешательства человека.
  2. Помимо насосной станции, система включает в себя трубопровод. Причем трубы для него должны использоваться более прочные и надежные, чем для самотечной системы. Ведь на них оказывается существенное давление.

Напорная станция – это система, которая применяется в том случае, если организация самотечной канализации невозможна. Ведь такой вариант канализации позволяет решить множество проблем.

В каких случаях требуется установка системы

Если в самотечной канализационной системе стоки перемещаются самостоятельно, из-за того что трубопровод расположен под наклоном, то в напорной сливные воды перемещаются с помощью напора. В этом случае трубопровод можно размещать под любым углом.

Напорная канализация устанавливается тогда, когда создание самотечной системы невозможно, то есть когда нельзя расположить трубы под достаточным наклоном.

Напорная канализация – это более дорогостоящая система, нежели самотечная. Поэтому их устанавливают лишь в тех случаях, когда другого выхода нет.

Если нет возможности провести трубопровод под наклоном, тогда необходимо делать напорную канализацию

Когда оправданна установка напорной канализации:

  1. В том случае, если дом находится ниже уровня прохождения центральной канализационной системы, нужно использовать насос. Дело в том, что при таком расположении стоки не смогут самостоятельно перемещаться в точке перехода частного трубопровода в централизованную канализацию.
  2. Если трубы подключены к автономной или централизованной системе канализации, и часть точек водозабора, например, баня или душевая, расположены на цокольном этаже, без насосной канализации тоже не обойтись. В этом случае организация самотечной системы невозможна.
  3. Если дом построен на участке, где присутствует разноуровневый ландшафт, через который не удается провести трубопровод под наклоном.

Насос в таких системах необходим для создания напора. Именно благодаря ему стоки могут не только стекать вниз по трубопроводу, но и двигаться в верх. При этом чем больше подъем труб, тем мощнее должен быть насос.

Сравнение напорной и безнапорной конструкции

Напорная канализация включает в себя множество дополнительных элементов. При этом самотечная система подразумевает лишь правильное расположение трубопровода. Обе системы могут использоваться в частном доме. Однако наиболее часто используют именно самотечный вариант.

Нередко в частных домах используется комбинированная система канализации. В этом случае часть дома обустроена самотечным трубопроводом, а в другой части стоки перемещаются с помощью насосов. Например, на втором этаже может использоваться самотечная система, а на первом и цокольном – напорная.

Сравнение напорной и безнапорной канализационной системы:

  1. Напорная система требует установки массы дополнительных элементов, например, насоса и гасителя давления. Принцип работы самотечной канализации основан на расположении труб под наклоном, поэтому никаких особых систем использовать для нее не нужно. Таким образом, установка самотечной системы обойдется гораздо дешевле, чем создание напорной.
  2. Устанавливать самотечную систему канализации своими руками проще, чем делать напорную. Ведь если в первом случае необходимо просто создать правильный чертеж, то во втором нужно будет еще и правильно подключить все элементы.
  3. Канализация самотечного типа может работать и без электричества. Для напорной системы наличие электроэнергии обязательно. То есть цена эксплуатации второго варианта выше, а при отключении электроэнергии напорная система не сможет полноценно функционировать.
  4. Для самотечной системы СНиП разрешает использовать любые канализационные трубы. Для напорной системы эти элементы должны быть особенно прочными. Соответственно, и стоить они будут дороже.
  5. Самотечная канализация самотечного типа благодаря своей автономности и отсутствию сложных элементов может работать без перебоев очень долгое время. Риск возникновения поломок и перебоев в работе напорного варианта гораздо выше.
  6. При организации самотечной системы обязательным условием является более высокое расположение начальной точки трубопровода по отношению к конечной. Напорная система может поднимать стоки даже вверх.
Преимуществ у безнапорной конструкции гораздо больше

По большинству показателей самотечная система выигрывает перед напорной. Однако в некоторых случаях ее организация невозможна. Тогда создают или насосную, или комбинированную канализацию.

Выбор гасителя давления воды и другого оборудования

Чтобы напорная система была достаточно качественной и обладала длительным сроком службы, нужно, чтобы все материалы для нее были правильно выбраны.

Советы по выбору материалов для напорной канализации:

  1. Для такой системы лучше выбирать трубы из НПВХ. Они стоят недорого, но при этом достаточно прочные, чтобы выдержать напор.
  2. Насос должен быть надежным и долговечным. Лучшим вариантом считается фекальный прибор с измельчителем в корпусе из нержавейки.

Также желательно установить гаситель давления воды. Он поможет сохранить септики, которые рассчитаны на определенный напор входящей в них жидкости.

Напорные канализации стоят дороже, чем самотечные варианты. Однако в некоторых случаях без них не обойтись.

kanaliza.ru

Напорная система водоснабжения. | САН САМЫЧ

Мне бы хотелось уточнить, что деление схем водоснабжения на напорную и накопительную весьма условно, потому что любая реальная система водоснабжения – это разумный компромисс двух схем, в зависимости от конкретных условий и проблем, связанных с водоснабжением дома.



Поэтому напорной системой водоснабжения я бы назвал систему, в которой чистая напорная схема – доминирует над накопительной схемой. Т.е. создаваемые запасы воды в процессе эксплуатации системы – невелики.

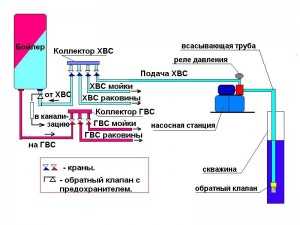

 Как правило, в основе напорной системы водоснабжения лежит насосная станция с центробежным насосом или распределенная насосная станция с погружным насосом. Накопительная емкость, гидроаккумулятор или ресивер – кто как называет, небольшого объема (до 100 литров) либо уже входит в состав насосной станции, либо устанавливается отдельно в подготовленном для этого месте.

Возможно применение труб небольшого сечения для подключения потребителей к системе водоснабжения: смеситель, бойлер, стиральная машина (один мой знакомый сделал всю систему на шлангах гибкой подводки, что, конечно же, не очень хорошо, но возможно). За счет поддержания в системе высокого (2-4 бар) давления, вы не заметите разницы из-за разного диаметра труб, в отличие от накопительной системы водоснабжения. Правда, это справедливо только для небольших, до 10 метров, расстояниях.
Следует помнить, что объявляемый производителями объем гидроаккумулятора, это его полный объем, а никак не объем сохраненной в нем воды. Реально в гидроаккумуляторе запасается всего лишь до 40% от его полного объема, остальное место занимает воздух, необходимый для нормальной его работы.
Почему-то многие считают, что если вода в трубах системы находится под давлением, то она не замерзнет или будет замерзать медленнее. Вынужден их разочаровать, вода и под давлением и без него — замерзает одинаково.  И начало кристаллизации воды происходит не при 0 как  считают многие, а при +4. Конечно, реальная температура замерзания воды зависит от многих факторов, в том числе и от загрязненности воды песчаной взвесью, которая увеличивает температуру, в свою очередь растворенные в воде соли её снижают. Поэтому мерам против замерзания воды в трубопроводе и гидроаккумуляторе необходимо уделять столь же пристальное внимание, как и в любых других случаях.
В целом, эксплуатация напорной системы, если все сделано грамотно, не вызывает никаких затруднений при любых климатических изменениях. Обслуживание же системы заключается всего лишь в периодических  (не реже одного раза в год) профилактических осмотрах основного оборудования: насоса, гидроаккумулятора, коллекторов автоматики и потребителей, разъемных соединений.

sansamuch.ru

Устройство напорной системы канализации

Напорная канализация представляет собой систему герметичных трубопроводов для транспортировки сточных вод в места очистки. Она работает совместно с мощным канализационным насосом и подходит для утилизации любых видов жидких стоков. Напорную канализацию целесообразно устанавливать во многих случаях. Если рассмотреть самые основные из них, то можно выделить следующие:

  • напорная канализация нужна там, где дома расположены ниже уровня центральной канализации, например, в балке;
  • трубопровод с напорной канализацией идеален для прокладки по неравномерному рельефу или извилистому пути к месту концентрации сточных вод;
  • насосная канализация может быть проложена над землей в целях более рационального обслуживания, особенно когда трубопровод пролегает через дороги и автомагистрали;
  • выкачивание жидких стоков с помощью насоса необходимо там, где нет возможности выкопать траншею под углом для самотека. Именно с этой проблемой часто сталкиваются в местах густой застройки или зонах с твердым и скалистым грунтом;
  • напорная канализация идеально подходит для прокладки труб небольшого диаметра для экономии места или эстетических целей.

Очень часто напорную водопроводную канализацию используют для выкачивания стоков с цокольных и подвальных этажей зданий или септиков. В таком случае в доме организуется комбинированная система утилизации. На нижних этажах происходит установка напорной канализационной системы, а на верхних действует стандартная система сбора стоков самотеком. В результате вся грязная вода собирается в одном колодце и оттуда транспортируется в точку утилизации. Этот процесс может происходить самотеком или под давлением насоса. Вариантов организации движения сточных вод на станцию очистки множество. И только комбинированный подход к делу позволяет экономить на установке напорной системы путем использования мест, где возможно организовать самотек. Иными словами, если есть небольшая возможность создания самотечной транспортировки, то лучше ею воспользоваться.

Устройство напорной канализации

Основным узлом напорной КНС считается насосная станция, в которую поступают все сточные воды. Она работает исключительно благодаря мощному насосу, обеспечивающему транспортировку нечистот на место утилизации. Насосная станция представляет собой накопительный резервуар где собирается грязная жидкость до определенного уровня. Когда жидкость пересекает отметку максимального объема, вступает в действие канализационный насос. Он перегоняет грязные стоки по герметичному трубопроводу в септик или сливную яму. Все современные канализационные станции работают в автоматическом режиме, поэтому никакого человеческого вмешательства или контроля не требуется. Профилактический осмотр нужен лишь изредка, или когда происходит поломка.

В системе напорной канализации кроме насосной станции задействована большая сеть герметичных трубопроводов. Раньше для их прокладки специалисты использовали стальные трубы, но сегодня они перешли на более долговечные и эффективные чугунные и пластиковые. Самыми лучшими считаются пластиковые трубы из ПВХ. Кроме того, они гораздо дешевле металлических и чугунных. Но если специалисты создают комбинированную систему канализации, то они могут использовать разные виды труб и разные диаметры. Поскольку такие системы должны выдерживать высокое давление от действия насоса и перекачки стоков, то на разных участках монтируются трубы с различными характеристиками. В канализационную станцию все стоки обычно попадают по стандартным трубам ПВХ. Исключение составляют лишь случаи, когда стоки идут с нижних этажей где существует сильное давление.

Для подъема нечистот с нижний этажей используют мини канализационные станции или сололифты. Их устанавливают рядом с санитарным узлом. Такие сололифты перемалывают нечистоты чтобы они могли в измельченном виде пройти по трубопроводу наверх. Большое значение при этом имеет размер диаметра труб от сололифтов к основным трубам. Также стоит учесть, что к трубам от сололифтов присоединяются другие сантехнические приборы на нижних этажах. Поэтому очень важно соблюдать правила эксплуатации и не бросать большие твердые предметы в водосток во избежание засоров.

Комбинированная система трубопроводов в канализационной насосной станции предусматривает использование самого современного оборудования. Обычно в таких системах устанавливается клапан для напорной канализации, который не дает стокам возвращаться обратно на нижние этажи.

Особенности напорной канализации

Комбинированная КНС будет оправдывать свою стоимость только в том случае, если она имеет ряд преимуществ перед традиционной. Чтобы окончательно определиться с выбором в ее пользу, нужно произвести расчет реальной экономии средств.

Среди преимуществ напорной системы канализации можно выделить следующие моменты:

  1. Напорная канализация относительно недорогая. Для организации самотечной канализации понадобится множество разных условий. Рабочим часто приходится создавать искусственный уклон в неудобных местах и строить множество колодцев для перелива. Напорная канализация не нуждается в таких манипуляциях. Для прокладки герметичных труб мастеру понадобится лишь прокопать неглубокую траншею, или проложить трубу над землей.
  2. Напорная КНС помогает экономить на стройматериалах, поскольку для нее берутся трубы меньшего диаметра. Коллектор безнапорной системы канализации диаметром 20 сантиметров может быть успешно заменен на трубы диаметром всего 8 сантиметров. Разница довольно ощутима и очевидна. Кроме того, трубы меньшего диаметра стоят дешевле и их проще прокладывать в ограниченных местах. Если же специалисты создают систему переливов самотечной канализации, то объем работ может быть очень внушительным, а список строительных материалов и их стоимость возрастает в разы.
  3. Долгий срок эксплуатации. Насосные КНС предполагают длительный срок службы до 50 лет без ремонта. На саму насосную станцию производители дают гарантию до 30 лет. Конечно в системе могут произойти непредвиденные сбои, но в основном они будут связаны с самим оборудованием КНС, которое нужно периодически ремонтировать.

Кроме таких достоинств насосной КНС можно отметить и тот факт, что они очень редко засоряются. Свою роль играет насос, своевременно перекачивающий нечистоты в приемник. Благодаря давлению от работы насоса устраняются засоры и пробки.

Напорная канализация может дополнительно оборудоваться внутренней или наружной насосной станцией. Выбрать конкретный вид оборудования может только компетентный специалист после изучения конкретных условий эксплуатации.

konveyt.ru

Абразивоструйные системы Clemco - аппараты напорного типа

У нас есть все, что вам нужно для оптимальных результатов

Абразивоструйная машина - это основа напорной системы струйной очистки. Внимание к конкретной конфигурации и совместимости компонентов установки является решающим, обеспечивая максимальный эффект при очистке. Богатый опыт и стремление к новшествам придают продукции Clemco высокий уровень надежности, долговечности и безопасности в абразивной очистке.



Конфигурация системы –

Широкий выбор в сочетании с техническими знаниями дает отличные результаты

Правильный выбор всех компонентов в дробеструйном аппарате имеет решающее значение для достижения максимальной эффективности. Строение дробеструйной машины, объем загрузки, тип абразивного клапана, правильно выбранные шланг и сопло, обеспечат идеальное решение для любых требований производства.

Наши сотрудники и дистрибьюторы разработают оптимальную конфигурацию дробеструйной машины для любого применения.

Дробеструйный аппарат –

Высококлассная отделка поверхности для долгосрочного покрытия

Многолетние разработки и опыт составляют основу для проектирования и изготовления дробеструйных аппаратов Clemco. Высококачественные материалы и отношение к производству на уровне искусства создают продукцию с самым длительным сроком эксплуатации в индустрии. Абразивный износ, как неизбежная реальность, сводится к минимуму благодаря точной подгонке рабочих компонентов, которые можно быстро отрегулировать и заменить. Наличие запасных частей Clemco продлевает срок службы дробеструйного аппарата на десятилетия.

  • Высококачественные и износостойкие материалы
  • Эксклюзивный дизайн и высокое качество обработки
  • Изготовлено и испытано по требованиям CE
  • Простое обслуживание и легкая замена частей
  • Гарантированная поставка запчастей
  • Широкий выбор стандартных размеров от 200 л до 4500 л
  • Индивидуальные решения инженерным отделом Clemco по запросу

Компоненты системы

Системы дистанционного управления –

Точный контроль и полная безопасность

«Чем длиннее абразивный шланг, тем выше требования к быстрой ответной реакции системы контроля»

Точное управление и безопасность являются отличительной чертой систем дистанционного управления Clemco, которые немедленно открывают или останавливают дробеструйный поток при любой необходимости. Оператор самостоятельно контролирует абразивовоздушный поток рукояткой у сопла, как необходимая мера безопасности. Дробеструйный аппарат опустошается и заполняется с помощью ручки управления, работающей от сжатого воздуха. При большой длине шлангов Clemco рекомендует пользоваться комбинированной низковольтной электро - пневматической системой управления

Абразивные клапаны –

Точное количество для идеальной эффективности

«Подача абразива в точной пропорции имеет решающее значение для получения максимальной силы абразивного потока при минимальном количестве абразива»

Дозаторы абразива Clemco изготавливаются из высокоэффективных, абразивостойких компонентов и подходят для всех типов абразивов. Ручные или пневматические абразивные клапаны Clemco тысячи раз доказывали свою ценность в любой области применения.

  • Оптимальный поток абразива
  • Точное управление количеством абразива
  • Длительный срок эксплуатации
  • Простое обслуживание
  • Высокая эффективность

Дозаторы Clemco подают абразив ровным, отрегулированным потоком, компенсируя скачки повышения или понижения давления воздуха, существенно упрощая пользование процессом. Пневматическое управление реагирует значительно быстрее ручного, повышая безопасность оператора мгновенным контролем над потоком абразива, открывая или прерывая его. Безопасной функцией рукоятки управления является то, что дробеструйный поток мгн

www.clemco-international.com

Напорная система — ТеплоВики - энциклопедия отопления

Материал из ТеплоВики - энциклопедия отоплении

Открытая система водоснабжения

Насосная система для подачи воды на высоту

Рисунок справа показывает элементы насосной системы, подающей жидкость из нижнего резервуара в резервуар, расположенный выше, т. е. насос перемещает воду из нижнего резервуара на требуемую высоту. Здесь непросто рассчитать производительность насоса для геодезической высоты нагнетания, потому что в последнем кране, например, в душе на самом верхнем этаже гостиницы, все равно должен быть обеспечен достаточный напор воды. Потери на трение о стенки трубопровода в напорном трубопроводе также должны быть учтены.
Напор насоса = геодезическая высота нагнетания + динамическое давление + потери в трубопроводе.

Отдельные участки трубопровода должны перекрываться с помощью запорной арматуры для осуществления необходимого ремонта. Это особенно актуально для насосов, поскольку в противном случае придется сливать большое количество воды из напорных трубопроводов перед заменой или ремонтом насоса. Кроме того, на нижнем и верхнем резервуарах должны быть установлены поплавковые клапаны или другие органы управления во избежание перелива. В дополнение, в определенном месте напорного трубопровода можно установить реле давления, которое будет выключать насос после закрытия всех кранов, когда вода не расходуется.

Замкнутая система отопления

Циркуляционная система на примере системы отопления

Вся вода в ней просто перемещается или циркулирует по замкнутому трубопроводу.

Систему отопления можно разделить на следующие элементы:

Тепловые генераторы представляют собой котлы, работающие на газе, мазуте или твердом топливе, а также проточные водонагреватели. К ним также относятся электрические накопительные водонагреватели с центральным нагревом воды, станции централизованного теплоснабжения и тепловые насосы.

Система теплопередачи и теплораспределения включает трубопроводы, распределительные и накопительные станции и, конечно,циркуляционный насос. Напор насоса системы отопления следует рассчитывать только по общему сопротивлению системы. Высота здания в рассмотрение не берется,поскольку вода, которую насос нагнетает в прямой трубопровод, возвращается к нему из обратного трубопровода.

Расширительный мембранный бак обеспечивает компенсацию меняющегося в зависимости от рабочей температуры объема воды в системе отопления, одновременно поддерживая постоянное давление.

Потребители тепла — это поверхности нагрева, расположенные в обогреваемых помещениях ([[радиатор|радиаторы, конвекторы, отопительные панели и т. д.). Тепловая энергия перетекает из точек с более высокой температурой в точки с более низкой температурой и чем выше разность температур, тем интенсивнее тепловой поток. Эта теплопередача осуществляется посредством трех разных физических процессов:

Блоки управления входят в состав каждой системы отопления. Наиболее простыми из них являются термостатические радиаторные клапаны, помогающие поддерживать постоянную комнатную температуру. Современные тепловые котлы, смесители и, конечно, насосы оснащаются современными механическими, электрическими и электронными устройствами управления.

ru.teplowiki.org

Вопрос №3. Напорная система сбора нефти. Принципиальная схема. Достоинства и недостатки

Рис. 7.31. Принципиальная схема напорной системы сбора:

1 –скважины; 3 – сепаратор первой ступени; 3 – регулятор давления типа "до себя"; 4 –газопровод; 5 – насосы; 6 – нефтепровод; 7 – сепаратор второй ступени; 8 – резервуар; ДНС – дожимная насосная станция.

Напорная система сбора (рис. 7.31) предусматривает однотрубный транспорт нефти и газа на участковые сепарационные установки, расположенные на расстоянии до 7 км от скважин. Транспорт газонасыщенной нефти в однофазном состоянии до ЦСП осуществляется на расстоянии 100 км и более.

Продукция скважин подаётся сначала на площадку дожимной насосной станции (ДНС), где при давлении 0,6…0,8 МПа в сепараторах 1-й ступени происходит отделение части газа. Затем газ транспортируется на газоперерабатывающий завод (ГПЗ) бескомпрессорным способом. Нефть с оставшимся растворённым газом центробежными насосами перекачивается на площадку центрального пункта сбора. В сепараторах 2-й ступени происходит окончательное отделение газа. Выделившийся газ после подготовки компрессором подаётся на ГПЗ. Дегазированная нефть самотёком поступает в сырьевые резервуары (высота установки сепараторов 2-й ступени –10…12 м).

Применение напорной системы сбора позволяет:

1) сконцентрировать на ЦСП оборудование по подготовке нефти, газа и воды для группы промыслов, расположенных в радиусе 100 км;

2) применять для этих целей более высокопроизводительное оборудование, уменьшив металлозатраты, капитальные вложения и эксплуатационные расходы;

3) снизить капиталовложения и металлоёмкость системы сбора, благодаря отказу от строительства на территории промысла компрессорных станций и газопроводов для транспортировки нефтяного газа низкого давления;

4) увеличить пропускную способность нефтепроводов и уменьшить затраты энергии на перекачку вследствие уменьшения вязкости нефти, содержащей растворённый газ.

Недостатком напорной системы сбора являются большие эксплуатационные расходы на совместное транспортирование нефти и воды с месторождений до ЦСП и, соответственно, большой расход энергии и труб на сооружение системы обратного транспортирования очищенной пластовой воды до месторождений для использования её в системе поддержания пластового давления.

В настоящее время в развитых нефтедобывающих регионах применяют системы сбора, лишённые указанных недостатков.



Вопрос №4. Структурная схема системы предварительной подготовки нефти. Назначение БКНС.



Со скважин жидкость (нефть, газ и вода) поступает на замерные установки, где производится учет количества нефти и газа с каждой скважины. С АГЗУ жидкость поступает на дожимные насосные станции (ДНС) или установки предварительного сброса воды (УПСВ). На ДНС осуществляется первая ступень сепарации, газ отводится по отдельному коллектору потребителю или на газоперерабатывающий завод (ГПЗ). Частично дегазированная жидкость подается центробежными насосами на УПСВ или центральный пункт сбора (ЦПС).

На УПСВ жидкость проходит последовательно две ступени сепарации. Перед первой ступенью сепарации в жидкость подается реагент – деэмульгатор. Газ с обеих ступеней сепарации подается на узел осушки газа, а затем потребителю или на ГПЗ. Жидкость со второй ступени сепарации поступает в резервуарный парк, где происходит частичное отделение механических примесей и предварительный сброс воды с подачей ее на блочную кустовую насосную станцию (БКНС) для закачки в пласт. На БКНС производится подготовка, учет и закачка воды по направлениям на водораспределительные батареи (ВРБ). С ВРБ вода подается на нагнетательные скважины. После ДНС или УПСВ нефть поступает на подготовку.

На УПН (ЦППН) жидкость поступает на узел сепарации. После сепарации жидкость направляется в печи для подогрева эмульсии с реагентом. Нагревается до 500С и поступает в отстойники, где происходит разделение эмульсии на нефть и воду. Вода сбрасывается в очистные резервуары и далее направляется на БКНС. Нефть из отстойников направляется в технологические резервуары, где происходит дальнейшее отделение нефти от воды. Товарная нефть проходит проверку качества с помощью лабораторных методов и подается насосами через узел учета нефти (УУН) на центральный товарный парк (ЦТП) или в магистральный нефтепровод. С ЦТП нефть подается для окончательной переработки на нефтеперерабатывающий завод (НПЗ).





БКНС предназначена для закачки воды в продуктивные пласты в системе поддержания пластового давления нефтяных месторождений.



Вопрос №5. Установка предварительного сброса воды в технологической схеме предварительной подготовки нефти. Назначение деэмульгатора.



УПСВ предназначена для отделения воды от нефти. Для этого используются сепараторы и резервуары-отстойники. Технологический процесс предварительного сброса воды осуществляется следующим образом:

1.Продукция скважин с кустовых площадок по трубопроводам поступает на узел подключения.

2.Узел подключения представляет собой коллектор с врезками подводящих трубопроводов. Подача в поток сырой нефти деэмульгатора осуществляется из блоков дозировки реагентов (БДР).

3.От узла подключения усредненная нефтегазоводяная смесь поступает в нефтегазовый сепаратор, предназначенный для сепарации нефти и сброса газа.

4.Нефтяной газ после нефтегазового сепаратора поступает в вертикальный газовый сепаратор (ГС) для отделения от капельной жидкости.

5.Конденсат из ГС отводится в дренажную емкость, из которой по мере накопления откачивается в линию подачи нефти в резервуары Р-1,2.

6.Частично разгазированная нефтегазоводяная смесь поступает в отстойник, где осуществляется отделение пластовой воды.

7.Вода из отстойника поступает в резервуары Р-3,4 для очистки от нефти и механических примесей. В эти же резервуары подается подтоварная вода из резервуаров Р-1,2.

8.Подготовленная нефть из резервуаров Р-1,2 поступает в насосную внешней перекачки.

9.Очищенная пластовая вода из резервуаров подается в систему ППД.

10. Нефть от отстойника поступает на концевую ступень сепарации, где осуществляется ее окончательное разгазирование.

11. Для эффективности действия деэмульгатора предусмотрен подогрев нефти в подогревателе. Нефть из резервуара насосами внешней перекачки направляется в подогреватель. Подогретая нефть подается на вход отстойника.

12. Часть нефти после узла учета отбирается из коллектора через пробозаборное устройство и направляется в блок контроля качества нефти.

13. Газ из ГС поступает в распределительный коллектор. Часть газа используется в качестве топливного для подогревателя, дежурных горелок факелов, продувочного газа в факельные коллектора низкого и высокого давления.

14. Для сбора дренажей с аппаратов, насосных агрегатов, технологических трубопроводов предусмотрены подземные емкости с погружными насосами.

Деэмульгаторы – химические вещества, обладающие поверхностно-активными свойствами, уменьшающие поверхностное натяжение раздела фаз нефть-вода, тем самым способствующие расслоению эмульсии. Деэмульгатор подается в аппраты-отстойники, предназначенные для отстоя нефтяных эмульсий и способствуют облегчению разделения нефтяной эмульсии на нефть и воду.

Вопрос №6. Место и назначение нефтяного сепаратора в системе предварительной подготовки нефти.



Нефтяные сепараторы устанавливаются на ДНС, УПСВ и УПН.

Нефтегазовые сепараторы служат для отделения газа от жидкой продукции скважин. На нефтяных месторождениях наиболее распространены горизонтальные сепараторы, которые имеют ряд преимуществ, по сравнению с вертикальными (повышенная пропускная способность, лучшее качество сепарации, простота обслуживания и осмотра). Выпускают двухфазные горизонтальные сепараторы типа НГС и блочные сепарационные установки типа УБС.

Сепараторы типа НГС применяются при обустройстве нефтяных месторождений и предназначены для отделения газа от продукции нефтяных скважин на первой и последующих ступенях сепарации нефти, включая горячую сепарацию на последней ступени.

Сепарационные установки с предварительным сбросом воды. Сепарационные установки с предварительным сбросом воды типа УПСпредназначены для отделения газа от обводненной нефти и сброса свободной пластовой воды с одновременным учетом количества обезвоженной нефти и воды.

Сепарационные установки с насосной откачкой типа БН предназначены для осуществления I ступени сепарации нефти от газа, дальнейшего разделительного транспортирования нефти центробежными насосами и выделившегося газа под давлением сепарации.



cyberpedia.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
