Насос для котла (газового, питательный): подключение

Содержание

Системы отопления и горячего водоснабжения подразумевают необходимость постоянной циркуляции воды с одновременным ее нагревом до заданной температуры. Корректность функционирования систем с закрытым контуром обеспечивает котел с насосом – ключевой элемент в цепи.

Насос для котла может быть встроенным или комплектным, приобретать который следует отдельно в зависимости от требований к производительности системы.

Функции и виды

Автономное отопление, которому отдается все большее предпочтение, в отличие от централизованного, способствует более эффективному и рациональному использованию энергоресурса. С его помощью создается оптимальный микроклимат в помещении, здание становится более энергоэффективным ввиду простоты регулировки температурных параметров.

Кроме того, автономно отапливаемые помещения быстрее прогреваются благодаря возможности автоматической регулировки температуры воды в самой системе.

Циркуляционный насос в системе отопления

В системе отопления используются преимущественно газовые и паровые котлы отопления (в бытовом и промышленном сегменте соответственно), комплектующиеся циркуляционными насосами.
к меню ↑

Газовые котлы

Газовый котел используется как в частном, так и в муниципальном строительстве как наиболее экономный и производительный источник тепловой энергии ввиду невысокой стоимости топливного материала.

С точки зрения конструкции различают 2 разновидности газовых котлов:

настенные компактные и производительные бытовые модели, нетребовательные к условиям установки и удовлетворяющие требования к обогреву квартиры или частного дома;
напольные – промышленные установки, эксплуатация которых требует обустройства специализированной котельной.

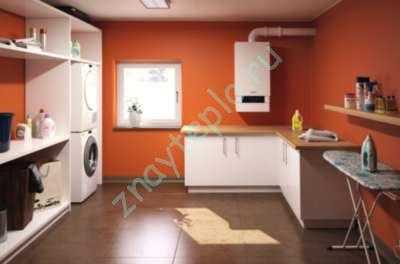

Нас в большей мере интересуют настенные бытовые модели, которые в свою очередь бывают одноконтурными и двухконтурными. Настенный двухконтурный отопительный котел более востребован, так как обеспечивает одновременное функционирование и отопления, и ГВС.

Бытовые устройства комплектуются циркуляционным насосом и расширительным баком.

Ключевым элементом в составе циркуляционного насоса является ротор с лопастями, движение которых стимулирует циркуляцию теплоносителя внутри системы. В зависимости от параметров охлаждения двигателя ротор может быть мокрого или сухого типа. Насос для газового котла первой разновидности находится непосредственно в среде теплоносителя, в то время как для насоса с ротором сухого типа контакт с влагой нехарактерен. Тип ротора – основной параметр выбора насосного оборудования, сухой гораздо превосходит мокрый в производительности и обладает КПД в 80%.

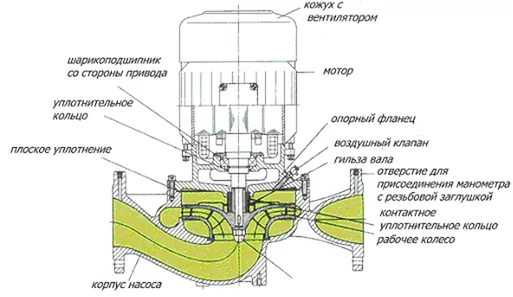

Устройство циркуляционного насоса с мокрым ротором

Циркуляционный электронасос в составе системы отопления и ГВС бывает основным или дополнительным. Нужен ли дополнительный насос, определяется фактической необходимостью. Он используется в том случае, когда требуется замена насоса основного типа или если его производительность не удовлетворяет требования.
к меню ↑

Паровые котлы

Для паровых котлов прямоточного или барабанного типа, применяемых в оснащении ТЭС, парогенераторных установок в местах промышленной разработки карьеров и месторождений нефти, характерна комплектация такой разновидностью оборудования, как насосы питательные. Питательные насосы перекачивают техническую воду высокой температуры (в диапазоне +80…+165^оС) и отличаются повышенной стойкостью к механическим и коррозийным повреждениям. Промышленное назначение насосов этого типа обусловлено также тем, что благодаря особенностям комплектации они могут работать со слегка загрязненными легкими шламовыми массами и неагрессивными жидкостями.

Классификация питательных насосов:

ПЭ – многоступенчатые секционные модели с горизонтально расположенным валом, предназначенные для подачи воды с температурой в пределах 165^оС;
ЦВК – высоконапорные центробежно-вихревые электроприборы для подачи воды с максимальной температурой 105^оС;
АН – двупоршневыепитательные насосы для паровых котлов, в комплектацию которых включена классическая помпа, предназначенные для работы в комплексе с маломощными котлами, максимальный нагрев воды – 105^оС;
НГ – одноступенчатые модели с пластинчатым ротором и горизонтально расположенным валом, предназначенные для работы в условиях пониженной температуры (не более 80^оС).

к меню ↑

Преимущества

Вне зависимости от того, используете вы насос для комплектации автономной отопительной системы или централизованной магистрали, это способствует:

Устройство циркуляционного насоса с сузим ротором

повышению теплоотдачи;
равномерному распределению тепла в помещениях;
увеличению показателей энергоэффективности здания;
минимизации риска возникновения воздушных пробок в трубопроводах.

к меню ↑

Алгоритм подключения насоса для котла

Подключение насоса для газового котла не требует специальных навыков, в отличии от сборки полноценной системы водоснабжения с использованием парового котла:

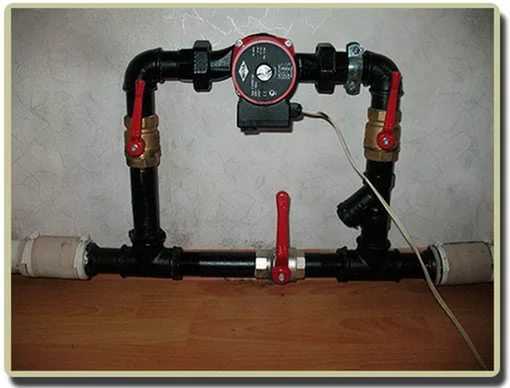

Порядок установки циркуляционного насоса

перед тем, как подключить насос, выберите оптимальное место его расположения – оно должно быть доступным в случае необходимости перенастроить оборудование или осуществить его плановое обслуживание и в то же время защищенным от случайного механического воздействия;
при установке насоса в действующую теплосеть носитель нужно полностью слить;
смонтируйте и зафиксируйте шаровые краны, перекрывающие движение теплоносителя в случае необходимости демонтажа насоса, по обе стороны от агрегата;
врежьте фильтр, установите воздушный клапан согласно рекомендациям производителя;
загерметизируйте места стыков и врезов с помощью резиновых прокладок и герметиков соответствующего типа;
при установке самого насоса соблюдайте направление движения теплоносителя, которое на приборе указывается стрелкой;
заземлите агрегат и выполните подключение к электросети;
заполните систему теплоносителем и выполните включение насоса, предварительно проверив работоспособность оборудования

Эта схема актуальна для монтажа основных и дополнительных насосных агрегатов и применима в квартирах с централизованным отоплением и в домах с автономным обеспечением.
к меню ↑

Подключение циркуляционного насоса к котлу (видео)

nasosovnet.ru

Правильный подбор циркуляционного насоса для отопления котлом: устройство, типы и характеристики

Для функционирования современной системы отопления, оснащенной принудительным движением теплоносителя по контурам, используется циркуляционный насос. Именно благодаря этому устройству теплоноситель движется по магистралям системы отопления, а также насос используется в системе теплый пол и системе рециркуляции ГВС. Сложные многоконтурные системы больших домов могут оснащаться несколькими циркуляционными агрегатами.

Чтобы добиться эффективной теплоотдачи системы отопления необходимо, чтобы параметры циркуляционного насоса соответствовали параметрам системы. Для ориентирования в теме, как выбрать циркуляционный насос для системы отопления с учетом источника тепла (котла), следует ознакомиться с устройством и параметрами насоса.

Устройство и технические параметры насоса

Конструкция оборудования включает корпус, к которому присоединяется улитка, а к улитке – трубы контура. Корпус оснащен электродвигателем с платой управления и клеммами, чтобы подсоединять провода электросети. Для движения воды по магистралям системы применяется ротор с крыльчаткой: с его помощью вода засасывается с одной стороны, а с другой стороны нагнетается в трубы контура.

Выбирать циркуляционный насос следует, исходя из следующих технических параметров:

Производительность устройства (расход) – представляет объемную величину, численно равную максимальному объему воды, прокачиваемого за один час времени через прибор.
Напор – представлен максимальным значением гидравлического сопротивления, оказываемого всеми элементами отопительных контуров по отношению к движению теплоносителя, и способного для преодоления насосом. Измеряется в метрах.
Характеристика прибора – представляет производственную величину, которая определяет взаимосвязь напора устройства и его производительность.

Классификация

Все насосы делятся на два типа:

Насос с сухим ротором

Рабочая часть ротора не имеет прямого контакта с водой благодаря защите нескольких уплотнительных колес. Изготавливаются эти детали из угольного агломерата, высококачественной стали или керамики, окиси алюминия – все зависит от типа применяемого теплоносителя.

Запуск устройства осуществляется за счет движения колец по отношению друг к другу. Поверхности деталей идеально отполированы, соприкасаясь друг с другом, они создают тонкий слой водяной пленки. В результате чего создается герметизирующее соединение. С помощью пружин кольца прижимаются навстречу друг другу, благодаря чему по мере изнашивания детали самостоятельно подгоняются друг к другу.

Период эксплуатации колец приблизительно три года, что намного дольше эксплуатации сальниковой набивки, нуждающейся в периодической смазке и охлаждении. Показатель коэффициента полезного действия равен 80 процентов. Главная отличительная особенность работы агрегата – высокий уровень шума, в результате чего для его установки необходима отдельная комната.

Насос с мокрым ротором

Рабочая часть ротора – крыльчатка – погружается в теплоноситель, который одновременно выступает и как смазка, и как охладитель двигателя. С помощью герметичного стакана из нержавеющей стали, установленного между статором и ротором, электрическая часть двигателя защищается от попадания влаги.

Как правило, для производства ротора применяется керамика, для подшипников – графит или керамика, для корпуса – чугун, латунь или бронза. Главная особенность работы агрегата – низкий уровень шума, продолжительный период использования без техобслуживания, легкие и простые настройки и ремонт.

Показатель коэффициента полезного действия составляет 50 процентов. Это объясняется тем, что герметизация металлической гильзы, которая отделяет носитель тепла и статор, если диаметр ротора большой, невозможна. Однако, для бытовых нужд, где обеспечивается циркуляция теплоносителя в трубопроводах небольшой протяженности, такие циркуляционные насосы применять целесообразно.

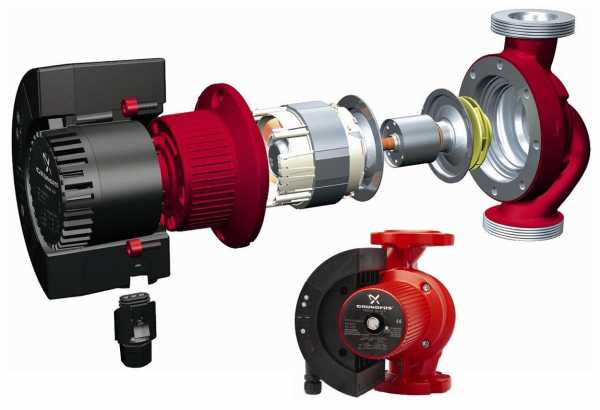

В состав модульной конструкции современного устройства «мокрого» типа входят:

Корпус;
Электрический двигатель со статором;
Короб с клеммниками;
Рабочее колесо;
Картуш, состоящий из вала с подшипниками и ротора.

Модульная сборка удобна тем, что в любое время есть возможность замены вышедшей из строя части циркуляционного насоса на новую деталь, а из картуша легко устраняется скопившийся воздух.

Как подобрать циркуляционный насос для отопления?

Для подбора оборудования с учетом наиболее подходящих параметров необходимо воспользоваться определенными формулами. Однако, только специалисты знают, какие именно формулы необходимо использовать в каждом конкретном случае. А если устройство подбирает незнающий человек, то следует воспользоваться следующими рекомендациями:

Маркировка циркуляционного насоса. Например, оборудование Grundfos UPS 25-50, где первые две цифры указывают диаметр резьбы гаек – 25 миллиметров (1 дюйм), которые поставляются в комплекте с устройством. Еще существуют насосы с диаметром гаек 32 миллиметра (1,25 дюйма). Вторые две цифры – это максимальная высота подъема теплоносителя в системе отопления – 5 метров, то есть при помощи циркуляционного насоса может создаваться избыточное давление не более 0,5 атмосфер. Также существуют насосы, в которых высота подъема равна 3, 4, 6 и 8 метров.
Производительность агрегата. Является главным параметром, определяющим работу агрегата. Представлен объемом теплоносителя, перекачиваемого с помощью насоса. Для расчета применяется формула:
- Q=N:(t2-t1),
- где N – мощность источника тепла. Это может быть котел либо газовая колонка;
- t 1 – показывает температуру воды, которая находится в обратном трубопроводе. Как правило, она равняется +65-70⁰С;
- t 2 – показывает температуру воды, которая находится в подающем трубопроводе (выходит из котла или газовой колонки). Зачастую котел поддерживает +90-95⁰С.
- Расчет системы отопления и ее потерь осуществляется для того, чтобы правильно выбрать расчетные параметры того агрегата, который способен справиться с сопротивлением в системе отопления.
Уровень подъема системы отопления. Показывает максимальный напор, на который способна отопительная система. Это суммарная величина гидравлического сопротивления в системе отопления. При расчетах гидравлического сопротивления не учитывается этажность обогреваемого здания с замкнутой отопительной системой. В таком случае берется среднее значение – 2-4 метра водяного столба. В малоэтажных домах с традиционной системой отопления этот показатель идентичен.
Потребность здания в энергии. Это еще один параметр, который стоит учитывать при выборе циркуляционного насоса, хоть и косвенно. Этот показатель указывается в паспорте здания во время его проектирования. Если эти значения отсутствуют, их можно рассчитать. Каждая страна имеет свои стандарты тепла на один квадратный метр. По европейским стандартам для отопления 1 квадратного метра одно- или двухквартирного здания требуется 100 Вт, для многоквартирного здания – 70 Вт. Российский стандарт представлен в СНиПе 2.04.05-91.
Расход электроэнергии. Любой циркуляционный насос отопления обладает тремя положениями подключения в электрическую сеть. Все сведенья по поводу потребления насосом электрического тока содержатся в табличке на корпусе агрегата (параметры нагрузки). Каждому положению переключателя соответствует новая производительность насоса, то есть количество теплоносителя в час, перекачиваемого устройством по системе отопления. Третье положение переключателя показывает максимальную производительность данного агрегата, а показатель максимального потребления тока насосом указывается в табличке на корпусе насоса.

Оборудование, выпускаемое серийно, имеют усредненные характеристики. Поэтому необходимо учитывать индивидуальность каждой системы отопления.

Обратите внимание! Выбирать подходящий насос следует с учетом возможности работы агрегата в нескольких режимах, при этом его мощность должна превышать расчетную мощность на 5-10 процентов.

Заключение

Подбирать насос следует с учетом трех его основных параметров – расход, присоединительный диаметр и высота напора. Стоит отметить, что полученные при расчете характеристики – это максимальные показатели работы насоса. И поскольку такой режим в период всего отопления котлом будет длиться непродолжительное время, то выбирать насос необходимо с несколько заниженными показателями. Такой подход существенно сэкономить средства и сократит расходы электроэнергии.

Оцените статью: Поделитесь с друзьями!

kotel.guru

Напольные газовые котлы с насосом – принцип работы и особенности

Напольный газовый котел с насосом отличается тем, что циркуляция теплоносителя в нем осуществляется принудительно. Такие агрегаты достаточно распространены и пользуются у потребителей спросом.

…

Какие газовые котлы имеют циркуляционный насос?

Напольные газовые котлы делятся на:

Энергонезависимые модели — они способны работать автономно без электричества. Теплоноситель циркулирует естественным путем, поэтому насоса в них нет. Продукты горения выводятся с помощью классического дымохода.
Зависимые от электроснабжения – оснащены циркуляционным насосом, который перекачивает теплоноситель, расширительным баком, системой автоматического управления температурным режимом.

Напольные котлы, зависимые от электроэнергии, имеют теплогенератор, вырабатывающий энергию необходимую для работы всей системы. Термопара в пламени газовой горелки при разогреве вырабатывает энергию, достаточную для функционирования системы над клапаном. При прекращении подачи газа напряжение начинает падать, в результате этого клапан перекрывается.

Энергозависимые напольные газовые котлы пользуются у потребителей большей популярностью, чем автономные. Причиной этого является тот факт, что на них легче получить разрешительные документы от газовой службы.

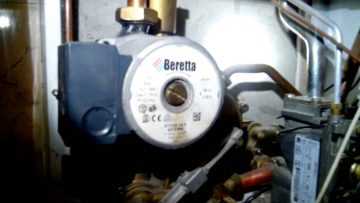

Циркуляционный насос в котле разгоняет теплоноситель, благодаря чему он медленнее охлаждается и возвращается еще в теплом виде, поэтому следующий нагрев занимает меньше времени. Это снижает расход топлива и увеличивает КПД агрегата.

…

Помимо рабочего режима у циркуляционного насоса есть функция добега – он некоторое время продолжает работу после выключения котла. Эта способность позволяет исключить температурные перепады и продлевает срок службы теплообменника.

Подготовка насоса к запуску агрегата

Перед пуском газового агрегата систему следует обезвоздушить — воздух выводится из насоса с помощью продувного вентиля. Его откручивают и выпускают воздух из отопительной системы, а затем и из самого насоса.

Преимущества и недостатки газовых котлов с насосом

К преимуществам газовых котлов с насосом относят:

металлические части системы хорошо отдают тепло;
есть возможность менять температурные режимы;
обеспечивается быстрый прогрев радиаторов отопления.

К недостаткам такого котла можно отнести только зависимость от электричества и необходимость нести расходы за него. В случае если электроэнергия отключится, то агрегат работать не сможет. Поэтому он годится только для эксплуатации в регионах, где электричество отключается редко.

Типы насосов для циркуляции теплоносителя

Существует несколько типов насосов, которые устанавливают в отопительные системы частных домов:

…

насосы с мокрым ротором;
устройства с сухим ротором.

Циркуляционный насос представляет собой двигатель, который сделан из следующих частей:

статор – неподвижная часть, внутри которой находятся обмотки из медного провода;
ротор – часть, находящаяся в подвижном состоянии внутри статора.

При появлении электрического тока возникает электродвижущая сила, которая стимулирует ротор к вращению.

Насос с мокрым ротором

Насос с мокрым ротором предназначен для применения в воде. Чтобы не возникло замыкания проводников в электрообмотке, насос на отопление с этим ротором отделен от статора корпусом из нержавеющей стали.

Преимущества данного насоса следующие:

простота использования;
малая степень шума;
доступная цена;
существует возможность удаления воздуха из систем отопления.

Недостатками насоса с мокрым ротором являются:

низкий КПД;
обеспечение циркуляции только небольшого объема воды.

Читайте здесь, как подключить настенный газовый котел

Насос с сухим ротором

Насос с сухим ротором предназначен для использования в помещениях большой площади. Его ротор не соприкасается с теплоносителем благодаря герметичности уплотнителя. К преимуществам данного типа насоса относятся:

способность задать движение большому объему жидкости;
есть возможность размещения отопительного устройства в горизонтальном и в вертикальном положениях.

Минусы у сухого ротора следующие:

существенный шум при работе;
уплотнительные детали нуждаются в постоянном ремонте и смазке.

Как выбрать циркуляционный насос?

Чтобы правильно выбрать циркуляционный насос, перед посещением магазина следует записать основные данные, на которых будет основываться выбор:

площадь отапливаемого помещения;
характеристики и марку отопительного котла;
температуру теплоносителя.

С этими данными Вы можете обратиться к продавцу специализированного магазина, он поможет найти подходящий насос.

Лучше, конечно, выбирать циркуляционное устройство с минимальным уровнем шума, но они имеют ограничение по мощности. Для отопления больших площадей производительности таких насосов не хватит.

Обратите внимание! При покупке насоса с мокрым ротором следует учитывать, что он должен иметь специальный фильтр, который препятствует попаданию мусора в систему.
Также есть формулы, по которым профессионалы высчитывают оптимальные параметры насосов. При выборе циркуляционного устройства лучше посоветоваться со специалистом. Для его установки потребуется вызвать работника сервисного центра.

oteple.com
Нужен ли дополнительный насос для двухконтурного котла Навьен
После монтажа конденсационного двухконтурного котла многие пользователи рассматривают возможность установки дополнительного насоса в систему отопления загородного дома. Необходимость в использовании дополнительного подкачивающего прибора объясняется неравномерностью прогрева жилых помещений двухэтажного дома при достаточной мощности котельного оборудования.
Совет! Если перепады температуры теплоносителя на подающем и обратном трубопроводе превышают 20 градусов необходимо переключить циркуляционный насос на повышенную скорость или избавиться от воздушных пробок.
Установка ещё одного насоса необходима в таких случаях:
При монтаже отопления частного дома с дополнительным контуром, или в случае, когда протяжность труб больше 80 метров.
Для равномерной подачи теплоносителя по отопительной системе.
В установке дополнительного насоса нет надобности, если отопление сбалансировано при помощи специальных клапанов. Поэтому перед покупкой подкачивающего оборудования спустите воздух с радиаторов отопления и долейте воды, проверьте контур на подтечки при помощи ручного опрессовочного насоса. Если после проведения таких процедур автономное отопление частного дома будет работать нормально, то ещё один насос не понадобится.
Зачем нужна гидрострелка
Если в отопительной системе дачи или коттеджа будет установлено несколько насосов, в контур в обязательном порядке включают гидроразделитель или гидрострелку. Указанный прибор может эксплуатироваться вместе с одноконтурным дизельным котлом или твердотопливным агрегатом. В последнем случае устройство регулирует подачу теплоносителя в разных фазах (воспламенение топлива, фаза горения и затухание). Установка гидрострелки позволяет сбалансировать работу отопительной системы. Главными задачами гидроразделителя являются:
Автоматическое удаление скопившегося воздуха;
Улавливание грязи из потоков теплоносителя.

Важно! Гидрострелка в отоплении позволяет сбалансировать работу системы, защищает её от завоздушивания, предотвращает скопление грязи в трубопроводах. Подобный прибор должен устанавливаться в обязательном порядке при наличии нескольких повысительных агрегатов.
Нюансы установки
При монтаже отопления под ключ мастер сантехник устанавливает циркуляционный насос с мокрым ротором. Такой прибор не создаёт много шума, его ротор вращается без смазки. В качестве охладителя и смазочного материала здесь используется теплоноситель. При монтаже подкачивающего оборудования нужно учесть такие нюансы:
Вал прибора, нагнетающего давление, располагают горизонтально по отношению к плоскости пола.
Проводите монтаж таким образом, чтоб направление воды совпадало со стрелкой на корпусе устройства.
Устанавливайте прибор клеммной коробкой кверху, что предотвратит попадание воды на электронику.
Важно!
Эксперты рекомендуют устанавливать насос на обратном трубопроводе отопительной системы одноэтажного или многоэтажного жилого дома. Несмотря на то, что подобное оборудование рассчитано на работу в горячей воде с температурой до 110 градусов, более тёплая жидкость на обратном трубопроводе только продлит срок эксплуатации.
Монтаж агрегата проводится только после слива воды с системы. При отключении электроэнергии насос не сможет перекачивать теплоноситель, поэтому его подключают через байпас, перед входящим патрубком устанавливают сетчатый фильтр для предотвращения попадания накипи и мусора на крыльчатку. Кроме этого на входе и выходе прибора предусматривают запорную арматуру для возможной замены и ремонта прибора.
Как мы видим, установка циркуляционного насоса требует определённых навыков, поэтому монтаж указанного оборудования должен проводить профессионал. Для заказа услуги можете оставить заявку на сайте или позвонить по номеру +7 (926)966-78-68
master-santekhnik.ru

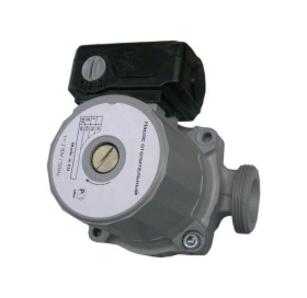

Насос для настенных котлов WILO NO 25/6 (котловая версия)

Технические характеристики
Страна производитель Франция
Описание
Насос подходит для всех НАСТЕННЫХ котлов европейского производства
(если внутри насос WILO )

ПРОВЕРЬТЕ ПЕРЕД ЗАКАЗОМ РАЗМЕР РАБОЧЕГО КОЛЕСА ВАШЕГО НАСОСА
1) 72 мм то вам нужен насос NO 25/6

BAXI
PROTHERM
VAILLANT
VIESSMANN
BUDERUS
BOSCH
и т.д.

Особенную форму имеет рабочее колесо и корпус насоса.Снятие “родной” улитки с котла не требуется.

Меняется только рабочее колесо с ротором. Остальное крайне редко выходит из строя.

Котловой насос WILO
мощность 1 ступени–39 W
2 ступени–62W
3 ступени–93 W
мощность 0.43 A
обороты 1950 об/мин.

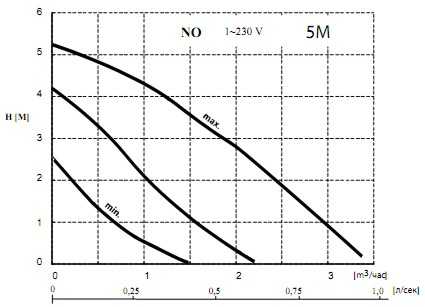

Общие характеристики

Тип

поверхностный циркуляционный

Максимальный напор

6 м

Пропускная способность

3 куб. м/час

Напряжение сети

220/230 В

Вода

Качество воды

чистая

Допустимая температура жидкости

от -10°C до 110°C

Конструкция

Тип ротора

“мокрый”

Диаметр разъема соединения

1.25″

Установка насоса

вертикальная

Вес

2.6 кг

Особенности

Допустимая температура окружающей среды

до 40°C

www.climat1.ru
Нужен ли насос в контуре отопления дома? Снижается ли расход газа при использовании насоса?: athunder
На Кубани столкнулся с тем, что народ поголовно убеждают в том, что необходимо поставить насос в контур системы отопления дома, чтобы снизить потребление газа (конечно же при использовании газового котла для отопления дома). Вчера газовщики РостовГорГаза при проведении профилактических мероприятий также упомянул об этом. В связи с этим хочется поднять вопрос, действительно ли насос необходим в контуре отопления дома.
У меня старый одноэтажный дом. В системе отопления естественная циркуляция, т.е. вода нагревается и сама передвигается по трубам и радиаторам. Система отопления прекрасно работает, благо что родственники съели собаку в проектировании и монтаже систем теплоснабжения, отопления, а также наладке домов, причём от коттеджей до многоэтажек. В том числе им часто приходится исправлять ошибки горе-специалистов.
В одноэтажном доме принудительная циркуляция (с использованием насоса) позволяет быстрее прогреть дом. Всё это происходит благодаря тому, что теплая вода быстрее поступает в холодные комнаты. Но если вы постоянно проживаете в доме, то особого преимущества в этом может не быть вовсе.
Если снижение расхода газа при использовании насоса и будет, то незначительное. При этом насос потребляет электричество. Пусть это максимально 20-50 Вт, но при круглосуточной работе расходами на электричество пренебрегать не стоит.
Насос в системе отопления действительно нужен, если естественная циркуляция не работает. Но даже в многоэтажном доме он может быть необязательным.
В одноэтажных домах, за исключением редких случаев идёт банальный развод на деньги, а вовсе не забота о снижении расхода газа.
Обновление (26.01.2016 21:58)
Внесено исправление после комментария проектировщика: В многоэтажках тоже не обязательно использовать насос (прим. логично, если давление в магистрали уже и так высокое).
Что помогает сэкономить газ:

качественный расчёт гидравлики,

правильный подбор труб и радиаторов,

грамотно настроенная арматура радиаторов,

утепление дома,

погодозависимая автоматика,

регуляторы температуры на каждом приборе или в каждом помещении,

котёл с высоким КПД.

Речь в посте о том, что ТОЛЬКО установка насоса ~~вряд ли~~ не приведёт к экономии газа.
athunder.livejournal.com
Как устроен настенный газовый котел
Оглавление статьи
Доброго всем времени суток! Данная статья будет посвящена очень популярным в широких массах настенным газовым котлам, которые недорого стоят, просты в монтаже и обладают высоким КПД. Я расскажу про общие для всех котлов моменты, про которые вам необходимо знать. А теперь не будем медлить и перейдем непосредственно к делу
Необходимая мощность настенного газового котла.
Полезная мощность — главный технический параметр котла, который должен перекрывать полные теплопотери вашего дома. Строго говоря, расчет тепловых потерь дело сложное и его должен делать специалист с теплотехническим образованием. Но у нас в стране таких спецов мало, поэтому их услуги стоят дорого и к ним прибегают только владельцы больших коттеджей. А для случая обычного сельского дома используют приближенное соотношение — для обогрева 1 квадратного метра площади требуется от 100 до 150 Вт мощности котла. Последняя цифра берется если у вас плохая теплоизоляция конструкций или суровая и долгая зима. Если вам хочется иметь более точные данные о тепловых потерях своего жилища, то я рекомендую вам воспользоваться специальным калькулятором, который делает расчет методом «укрупненных данных»
Разновидности настенных газовых котлов.
Все модели «настенников» делятся по количеству контуров на вида:
Одноконтурные — единственной их функцией является нагрев теплоносителя в системе отопления. Чаще всего, их мощность составляет более 24 кВт и предназначены они для обогрева домов среднего размера.
Двухконтурные — кроме контура отопления такие котлы имеют контур горячего водоснабжения. Внутри у них имеется дополнительный пластинчатый теплообменник, работающий как проточный водонагреватель. Большинство моделей двухконтурных котлов способно выдать не более 10-12 литров горячей воды в минуту. Этого количества воды будет с натяжкой хватать для приема душа, или для одновременного мытья посуды на кухне и мытья рук в ванной комнате. Давайте подробнее рассмотрим внутреннее строение:

Распишу картинку по пунктам:
Вентилятор — принудительно удаляет продукты горения из камеры сгорания. Наличие вентилятора позволяет отказаться дымохода с естественной тягой.
Теплообменник — внутри него происходит нагревание теплоносителя. Чаще всего это вода, но есть модели где можно использовать антифриз.
Камера сгорания — в ней собственно и происходит горение газа. Внизу камеры расположена горелка, а сверху находится теплообменник. Камера может быть открытой (забор воздуха происходит из помещения) или закрытой (воздух для поддержания горения берется снаружи).
Гидроблок — его еще называют гидравлической группой. В нем расположен предохранительный клапан и воздухоотводчик. По сути своей это группа безопасности. Кроме того, на гидроблоке еще может располагаться клапан подпитки отопительного контура.
Газовый клапан — открывает и перекрывает газ. Соединен клапан со специальным датчиком внутри горелки, который следит за обрывом пламени.
Электроблок — это «мозг» котла. Там расположена плата управления, координирующая его работу.
Выход продуктов сгорания — место, куда присоединяется дымоход.
Датчик давления — отслеживает штатную работу дымохода.
Горелка — устройство сжигающее газ.
Пластинчатый теплообменник — нужен для приготовления санитарной горячей воды.
Насос — поддерживает циркуляцию теплоносителя в системе.
Такое устройство характерно для большинства двухконтурных котлов, исключая конденсационные. Эти отопительные аппараты имеют другой принцип работы, если вам интересно, то прочитайте вот эту статью.
Теплообменники у настенных газовых котлов.

У настенного газового котла может быть не более двух теплообменников. Один из них — основной нужен для нагрева теплоносителя. Чаще всего его делают из меди, но у бюджетных корейских котлов фирмы Navien они сделаны из нержавеющей стали. Скажу свое личное мнение — медь лучший выбор, но если бюджет не позволяет, то сойдет и нержавейка.
Второй теплообменник предназначен для нагревания воды. Он представляет собой несколько спаянных между собой емкостей из нержавеющей стали. По одним из них протекает холодная вода из водопровода, а по другим протекает горячий теплоноситель.

Как работает горелка настенного газового котла.
Горелка — один из самых важных элементов котла. От ее правильной работы зависит срок службы теплообменника и расход газа. Топовые производители соревнуются между собой в том, чья горелка эффективней расходует газ. Например, известная корейская фирма Rinnai все время хвастается своей горелкой, у которой модуляция (изменение уровня) пламени происходит не только по высоте, но по площади горелки. Смотрим видео:
Хорошо это или плохо судить не берусь. У большинства котлов горелка модулирует пламя только по высоте и выглядит это по-другому:
Виды дымоходов у настенных газовых котлов.
Во-первых, дымоходы делятся на два вида:
Раздельные — забор воздуха для горения и отвод его продуктов происходят по разным трубам, которые разнесены в пространстве.
Коаксиальные — здесь дым и воздух тоже подаются по разным трубам, но эти трубы вставлены одна в другую. Такая схема часто называется европейской.
Второй вид более популярен у потребителей из-за простоты его монтажа. А раздельные дымоходы применяют там, где нужно отвести трубы на большое расстояние от самого котла. Я написал подробную статью на эту тему и рекомендую вам с ней ознакомиться.
Резервное электропитание для настенного котла.

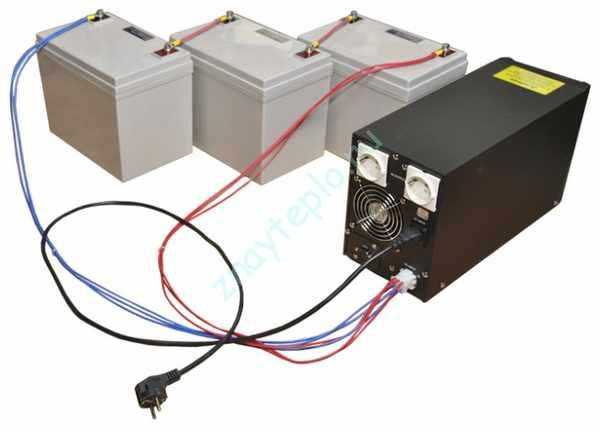

Настенный газовый котел — зависит от электричества. Поэтому для его непрерывной работы в случае отключения вам необходим источник бесперебойного питания с аккумуляторами. Такое устройство поможет вам поддерживать работу вашего оборудования. Время резервного питания зависит от емкости аккумуляторов.
Как управлять настенным газовым котлом?
Теперь перейдем к системе управления. Она, чаще всего, состоит из пульта (имеет функционал комнатного термостата), на котором потребитель выбирает программу работы, платы, установленной внутри корпуса, а также внешних датчиков для погодозависимой автоматики (есть не на всех моделях). Последняя подстраивает работу котла под внешние погодные условия, помогая экономить газ когда тепло.
Современные настенные газовые котлы могут управляться дистанционно — через специальные GSM-модули или интернет. В последнем случае внутри отопительного аппарата имеется Wi-Fi или другой интерфейс для подключения к всемирной паутине.
Использование незамерзающей жидкости в качестве теплоносителя.
Если вы планируете использовать в качестве теплоносителя незамерзающую жидкость (этиленгликоль или пропиленгликоль), то вам стоит узнать разрешено ли это производителем. В случае поломки вам могут отказать в гарантийном ремонте. Мое мнение тут такое — антифриз может быть только вынужденной мерой. Например, на даче, где не хочется каждый раз сливать систему осенью. В остальных случая лучший выбор — подготовленная вода.
Техническое обслуживание настенного газового котла.

Я предлагаю десять раз подумать прежде чем, делать какое-либо ТО котла самостоятельно. Особенно не стоит трогать газовое оборудование и мозги. Иначе можно получить большие неприятности. Но почистить горелку от нагара, сняв крышку камеры сгорания, вполне вам по силам. Главное быть аккуратным. Специально для «самоделкиных» я предлагаю посмотреть видео, в котором специалисты делают полное ТО. На свой страх и риск можете попробовать:
znayteplo.ru

Насос для настенного котла – Нужен ли дополнительный насос для двухконтурного котла
