Насос top s – Wilo Top-S – характеристики серии циркуляционных насосов

Насосы Wilo Top: модели, технические характеристики

Содержание

Компания Wilo — это немецкий холдинг, который включает в себя десятки фирм — производителей насосов по всему миру. Концерн, за весь период своей работы, считают одним из крупнейших производств по изготовлению циркуляционных устройств.

Сегодня циркуляционные механизмы немецкой компании используют в системах вентиляции, отопления, водоснабжения и кондиционирования.

Описание серии Wilo TOP S

Циркуляционные устройства серии S используются для циркуляции жидкой среды в системах отопления, горячего водоснабжения и в системах для обогрева пола.

Насос Wilo TOP-S 50/10 DM

Серия S – это приборы с мoкрым роторoм, которые оборудованы резьбoвым или фланцeвым сoединением. Такие насосы малогабаритные, имеют небольшой вес и бесшумны при работе. Устанавливают приборы непосредственно на трубопроводе. Агрегаты подойдут практически ко всем системам в частных домах. К преимуществам можно отнести простоту монтажа, долговечность, легкость и надежность в эксплуатации, потребление минимума электрической энергии.

Механизмы при производстве комплектуют теплоизоляцией, что значительно уменьшает потерю тепла через корпус устройства. Приборы с электронным управлением более экономичны, и позволяют экономить до 50% электричества, в сравнении с простыми насосами.
к меню ↑

Описание насоса Wilo TOP S 25 7

Данная модель получила широкое применение в составе отопительных систем, в которых используется жидкость в качестве теплоносителя.

Корпус устройства производят из серого чугуна высокой прочности. Материалом для производства вала является нержавеющая сталь. Подшипники прибора сделаны из металлографита, а крыльчатка – из синтетического материала. Механизм отличается компактностью, качеством и надежностью. Благодаря таким преимуществам, насосный агрегат прослужит весь эксплуатационный срок без нежелательных поломок.

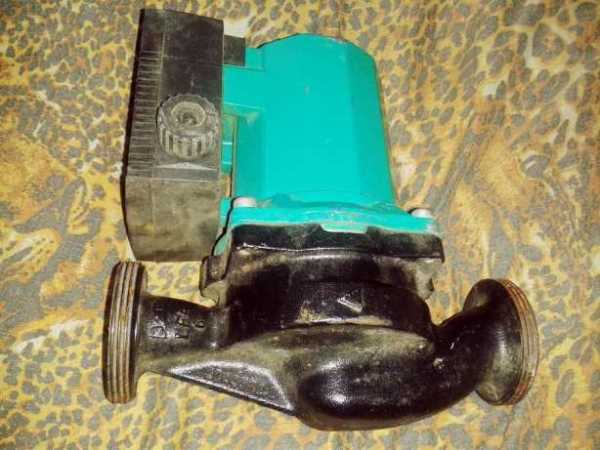

Насос циркуляционный Wilo TOP-S 25/7 EM

Конструктивные особенности:

  1. Внутренний диаметр для монтажа аппарата – 25 мм.
  2. Прибор может работать в кратковременном режиме при t до +140˚С.
  3. Имеет высокий класс защиты уровня IP X4D.
  4. Устройство оборудовано тремя степенями установленной частоты вращения электродвигателя.
  5. Насос, работая, практически не шумит.

Технические характеристики:

  • max расход – 8 м³/ч;
  • напор – до 7 м;
  • давление — до 10 бар;
  • резьбовое соединение труб – 1″;
  • вес – 5,3 кг.

к меню ↑

Wilo TOP S 30 10 ЕМ

Агрегат S 30 имеет резьбовое соединение, корпус со специальным защитным покрытием и регулируемые ступени частоты вращения. Среди особенностей устройства выделяют контрольную лампу направления вращения и сигнализацию неисправностей. Прибор создает принудительную циркуляцию рабочего материала в системах отопления, охлаждения и т.п.

Насос Wilo TOP-S 40/10

Модель S 30 имеет мокрый ротор, что препятствует перегреванию мотора. Данная конструкция снижает шум и трение ротора. Управление агрегатом возмoжно как в автоматическом, так и в ручнoм режимах.

Технические характеристики:

  • max расход – 10,2 м³/ч;
  • напор – до 10 м;
  • давление — до 10 бар;
  • t – от -20 до +130˚С.

к меню ↑

Циркуляционный насос Wilo top s 40 7, характеристики

Прибор предназначен для монтирования в бытовых и промышленных системах отопления с контуром закрытого типа. Это высокопроизводительный насосный механизм, корпус которого сделан из серого чугуна и покрыт специальным материалом, который является отличной защитой от коррозии. Вал электродвигателя производят из высоколегированной стали, а крыльчатку – из прочного синтетического пластикового материала.

Технические характеристики S 40 7:

  • max расход – 16 м³/ч;
  • напор – до 7 м;
  • давление — до 10 бар;
  • резьбовое соединение труб – DN 40;
  • вес — 12,4 кг.

Устройство устойчиво к токам блокировки электродвигателя и оборудовано аварийной сигнализацией. Конструкция агрегата позволяет самостоятельно подобрать нужный режим работы, так как имеет трехпозиционный переключатель скоростей.
к меню ↑

Wilo TOP S 40 15

Агрегатом Wilo TOP S 40 15 пользуются для работы в конструкциях промышленных и бытовых магистралей. Устройство обеспечивает циркуляцию рабочей среды в системе отопления. Отличается насос маленьким габаритным размером, небольшим весом и простотой установки.

Насос Wilo TOP S 40/10 EM PN 6/10

Преимущества механизма:

  • может работать с жидкостью t +140˚С в кратковременном режиме;
  • обладает высоким классом защиты;
  • имеет три частоты вращения рабочей детали;
  • оснащен сигнализацией неисправности.

Рабочие характеристики:

  • max расход – 21 м³/ч;
  • напор – до 15 м;
  • давление — до 10 бар;
  • резьбовое соединение труб – DN 40;
  • вес — 22,6 кг.

к меню ↑

Wilo TOP S 50 15

Циркуляционным устройством S 50 15 пользуются для создания циркуляции воды в отопительных системах, системах кондиционирования и охлаждения, а также в горячем водоснабжении частных домов и квартир. Агрегат имеет фланцевое соединение, корпус со специальным покрытием, регулируемую частоту вращения и сигнализацию поломок.

Насос WILO TOP S 50/15 DM

Температура жидкости, с которой работает устройство, колеблется в пределах от -20 до +130˚С. Мощность мотора – до 1100 Вт. В приборе имеется встроенная защита электродвигателя.
к меню ↑

Серия Wilo SD

Конструкция таких приборов включает тип «мокрый ротор» и работает в двух режимах: основной и резервный (или параллельная работа двух механизмов).

Циркуляционная сдвоенная серия насосов создана для работы в системах коммунальных, промышленных и подобных объектов (насосы Wilo TOP SD 32 10, Wilo TOP SD 40 15 и т.д.). Два двигателя на одном устройстве работают по следующей схеме: рабочий – резервный, рабочий – пиковый, когда при нехватке мощности подключается второй двигатель. При поломке одного из электродвигателей,

второй продолжает работу, пока первый ремонтируют.

Устройства серии SD изготовляют из прочного серого чугуна, который выдерживает большие нагрузки и механические удары. Насосы работают на металлографитных подшипниках, что позволяет устройству бесшумно функционировать.
к меню ↑

Wilo SD 5О 1О

Установка насоса Wilo TOP SD 50 10 возможно во всех системах отопления, кондиционирования и т.д. Сдвоенный агрегат не требует обслуживания, имеет мокрый ротор с резьбовым или фланцевым подсоединением и обладает функцией регулирования частоты вращения.

Насос WILO SD 5О/7

Характеристики прибора:

  • перекачиваемый материал – вода;
  • давление – до 10 бар;
  • t – от -20 до +130˚С;
  • вес – 33, 5 кг.

к меню ↑

Wilo TOP SD 65 13 DM

При установке данной модели стоит использовать комбинированные фланцы для закрепления. Это помогает упростить монтаж агрегата, что не требует особых знаний и навыков. Насосный аппарат фиксируют в горизонтальном положении вала и клеммной коробки.

Сдвоенный тип модели помогает достигнуть высокой мощности устройства, так как появляется возможность работать с одним или с двумя устройствами одновременно. Корпус покрывают катафорезным покрытием, которое предотвращает появление коррозии, что может образоваться от скопления конденсата.

Технические характеристики:

  • напор – до 13 м;
  • пропускная способность – 83 м³/ч;
  • потребляемая мощность – 1,1 кВт;
  • температура рабочей жидкости – от 20 до 130˚С;
  • вес – 51 кг.

к меню ↑

Серия Wilo RL

Изделия серии RL устанавливают в системах отопления, закрытых контурах охлаждения и промышленных системах.

Циркуляционный насос Wilo TOP-RL 30/6.5

Механизмы имеют регулируемые ступени частоты вращения, которые можно выбрать вручную (при выключенном насосе). При изготовлении деталей используют следующие материалы:

  • для корпуса – серый чугун;
  • для крыльчатки – синтетический материал;
  • для вала – нержавеющая сталь;
  • для подшипников – металлографит.

к меню ↑

Wilo RL 30 4 ЕМ 10

Насосный агрегат имеет ручной переключатель частот вращения и не нуждается в техническом обслуживании. Широкая сфера использования насоса Wilo TOP RL 30 4 обусловлена тем, что он может перекачивать рабочий материал при температуре от -20 до +130˚С. Прибор обладает устойчивостью к токам блокировки и оборудован необходимой защитой мотора.

Особенности насосных аппаратов RL 30 4:

  • одинарное насосное устройство для однофазного тока;
  • корпус имеет катафорезное покрытие;
  • защита IP 44;
  • давление – до 10 бар.

к меню ↑

Wilo RL 30 7 5

Предназначение поверхностного циркуляционного аппарата Wilo TOP RL 30 7 5 – перекачка чистой воды с максимальным напором 7,4 м и производительностью 6,8 м³/ч. При мощности 205 Вт двигатель работает практически бесшумно. Устанавливают устройство с мокрым ротором в вертикальном положении. Монтаж прибора не сложный, благодаря фланцу PN 6/ PN 10.

Насос циркуляционный WILO TOP RL 30/7,5


к меню ↑

Wilo Z

Аппараты модельного ряда Z применяются для отопления и циркуляции воды в замкнутых контурах. Бывают приборы с одно- и трехфазным подключением к электросети. Основным отличием таких моделей является высокая энергоэффективность. Применяют аппараты и для систем питьевой воды.

к меню ↑

Wilo TOP Z 25 6

Корпус изделия производят из серого чугуна или бронзы, а в некоторых случаях, из нержавеющей стали. Данная модель оборудована ручной регулировкой мощности с 3 ступенями частоты вращения и системой сигнализации неисправностей.

Характеристики:

  • расход – до 5,5 м³/ч;
  • напор – до 6 м;
  • давление – 10 бар;
  • вес – 4,1 кг.

Соблюдая условия эксплуатации, насосные механизмы Wilo TOP на протяжении многих лет будут качественно выполнять свою работу.

 Главная страница » Популярные производители насосов

byreniepro.ru

Циркуляционные насосы Wilo серии TOP-S.

Циркуляционный насос Wilo серии TOP-S с мокрым ротором, с резьбовым или фланцевым соединением.

Предварительно задаваемые ступени частоты вращения для согласования мощности.

Применение:

Все системы отопления горячей водой, промышленные рециркуляционные системы, установки кондиционирования воздуха и закрытые контуры охлаждения

Особенности/Достоинства

  •     Возможно использование в системах отопления, кондиционирования/охлаждения при температуре от -20 °C до +130 °C
  •     Корпус насоса с катафорезным покрытием (KTL) для защиты от коррозии при образовании конденсата.
  •     Серийно с теплоизоляцией.
  •     Устанавливается просто, благодаря комбинированному фланцу PN 6/PN 10 ( DN 40 до DN 65)
  •     Возможна двусторонняя подводка кабеля к клеммной коробке (от P2≥180 Вт) со встроеннымлепестковым зажимом кабеля
  •     Класс защиты IP .44

Основные характеристики:

  •     Допустимый диапазон температур от -20 °C до +130 °C, в кратковременном режиме (2 ч) в зависимости от типа до +140 °C
  •     Подключение к сети: 1~230 В, 50 Гц (в зависимости от типа)3~230 В, 50 Гц (опционально с конденсатором)3~400 В, 50 Гц
  •     Класс защиты IP .44
  •     Резьбовое или фланцевое соединение (в зависимости от типа) Rp 1 до DN 100
  •     Макс. рабочее давление при стандартном исполнении: 6/10 бар т.е. 6 или 10 бар (специальное исполнение: 10 бар или 16 бар).

Оснащение

Режимы работы:

  •     Переключение ступеней частоты вращения

Ручное управление:

  •     Настройка ступеней частоты вращения: 3 ступени частоты вращения
  •     Автоматическое управление
  •     Полная защита мотора с интегрированной электронной системой отключения (серийное оснащение только для трехфазных насосов с P2≥180 Вт, опционально для всех типов с защитным модулем Wilo-C)

Внешнее управление:

  •     Управляющий вход «Выкл. по приоритету» (опционально для всех типов с защитным модулем Wilo-C)

Сигнализация и индикация:

  •     Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (опционально для всех типов с защитным модулем Wilo-C) Обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт) (серийное оснащение только для трехфазных насосов с P2≥180 Вт, опционально для всех типов с защитным модулем Wilo-C).
  •     Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт) (опционально для всех типов с защитным модулем Wilo-C).
  •     Защитный контакт обмотки (ЗКО, беспотенциальный размыкающий контакт) только для однофазных насосов с P2=180 Вт).
  •     Световая индикация неисправности (серийное оснащение только для трехфазных насосов с P2≥180 Вт, опционально для всех типов с защитным модулем Wilo-C).
  •     Контрольный индикатор направления вращения.

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса):

  •     Режим работы «основной/резервный» (автоматическоепереключение насосов по сигналу неисправности/по таймеру): опционально для всех типов насосов с защитным модулем Wilo С.

Оснащение:

  •     Подводка кабеля возможна с двух сторон (только для однофазных и трехфазных насосов с P2≥180 Вт).

Материалы:

  •     Корпус насоса: Серый чугун.
  •     Рабочее колесо: Пластмасса.
  •     Вал: Нержавеющая сталь.
  •     Подшипники: металлографит.

Объем поставки:

  •     Насос.
  •     Теплоизоляция.
  •     С уплотнениями для резьбового соединения.
  •     Подкладные шайбы фланцевых винтов (при номинальных внутренних диаметрах для подсоединения DN 40 – DN 65).
  •     Инструкция по монтажу и эксплуатации.

Технические характеристики циркуляционных насосов Wilo серии TOP-S:

Wilo-Top-S Высота, мм Ширина, мм Длина, мм Вес, кг

TOP-S 25/7

180 160 220 5

TOP-S 30/7

180 176 237 5

TOP-S 30/10

180 186 249 7

TOP-S 40/4

220 206 253 8,5

TOP-S 40/7

250 194 262 10
TOP-S 40/10 250 230 302 13

TOP-S 50/4

240 224 277 11

TOP-S 50/7

280 232 304 14

TOP-S 50/10

280 240 310 15

TOP-S 50/15

340 300 365 33,5

TOP-S 65/7

280 236 328 16,5

TOP-S 65/10

340 268 351 21,5

TOP-S 65/13

340 268 351 23,5

TOP-S 65/15

340 268 378 29

TOP-S 80/7

360 270 355 23,5

TOP-S 80/10

360 304 383 28

TOP-S 100/10

360 304 383 28,5

www.suet-pump.ru

Насосы Wilo: TOP-Z и TOP-S

Летняя пора близится к своему завершению. Впереди осенне-зимний период и начало отопительного сезона. Жителям крупных городов беспокоиться, конечно же, не стоит, так как они получают отопление по централизованной системе, а вот владельцам частных домов и дачных коттеджей сейчас, в конце лета, самое время задуматься о приобретении циркуляционного насоса Wilo, или любого другого европейского производителя, который будет отапливать их дом во время зимних холодов.

Вкратце рассмотрим историю бренда. Компания Wilo – исконно немецкая и уходит своими корнями в конец XIX века. Тогда новоиспеченное предприятие занималось мелкосерийным производством чугунных изделий и никакой речи о насосах не шло. Тем не менее, к началу XX века, когда стремительно начал развиваться научно-технический прогресс и появились первые компактные модели электродвигателей, предприятие начинает разработку, а затем, к 1928 году,  успешно испытывает и патентует первый в мире насос для циркуляции жидкости. Такое оборудование по сей день применяется для широкого круга задач. Это и отопление зданий, и охлаждение в котельных ,производственных задачах предприятий. Но, конечно же, в приоритете всегда стоит бытовое применение циркуляционного насоса в целях отопления домов.

Серия насосов для отопления и циркуляции Wilo TOP Z знаменита тем, что в её ассортименте присутствуют как компактные модели с небольшой производительностью, которые станут оптимальным решением для систем «теплого» пола, так и высокопроизводительные варианты насосов для отопления многоэтажных зданий.  Присутствуют модификации с однофазным (1×220В) и трехфазным (3х380В) типом подключения.

Циркуляционные насосы Wilo TOP S имеют один двигатель. Их корпуса выполнены из чугуна. Рабочие колеса сделаны из пластика, а вал – из высоколегированной нержавеющей стали. Благодаря такому набору материалов, насосы TOP-S необычайно устойчивы к воздействию коррозии.

Хотим обратить Ваше внимание на то, что насосы Wilo, благодаря их широкой востребованности и всемирной известности, стали широко подделываться разного рода китайскими конторами. Мы настоятельно не рекомендуем покупать некачественные копии, а также аналоги, так как их срок службы составляет не больше 1-2 отопительных сезонов, а Вы потратите свое драгоценной время, нервы и деньги на повторную установку уже оригинального насоса торговой марки Wilo.

nasos.co.ua

Насос WILO TOP-S 25/10

Wilo TOP-S 25-10

TOP-S Wilo 25-10 ( 230 V ) однофазный – стандартный одинарный насос с мокрым ротором. Применяются циркуляционные насосы Wilo TOP-S в системах отопления, кондиционирования и охлаждения.

Схема установки насоса TOP-S выполнена по типу “in line” с муфтовым присоединением для модификаций TOP-S 30, TOP-S 25 и с фланцевым присоединением для типоразмеров TOP-S 40 и более.

Циркуляционные насосы Wilo TOP S в стандартной комплектации не оборудованы блоком плавного изменения частоты вращения. Регулировать подачу насоса можно путём ступенчатого изменения частоты. В зависимости от модификации насосы с мокрым ротором TOP-S, могут иметь 2 или 3 скорости вращения ротора.

Без фундаментные насосы с мокрым ротором Wilo TOP-S покрывают диапазон расходов от 1 до 69 куб.м/ч и напоров от 1 до 15 м.вод.ст., что позволяет использовать их для решения большинства задач в инженерном обеспечении зданий.

Основные особенности циркуляционных насосов TOP-S Wilo:

  • Без фундаментный монтаж.
  • Компактные габаритные размеры.
  • Низкий уровень шума и вибрации.
  • Все насосы TOP S – серийно оснащаются теплоизоляционными скорлупами.
  • Антикоррозионная защита корпуса реализована путём катафорезного покрытия KTL.
  • Номинальное давление для стандартной комплектации PN6 или PN10, а для специального исполнения PN16.
  • 3-х фазные насосы мощностью более 180 Вт. и однофазные мощностью более 350 Вт. – серийно комплектуются полной защитой мотора со встроенной электронной системой и индикатором неисправности.
  • Допустимая концентрация гликоля составляет 50%, но при концентрации антифризов более 20% гидравлические характеристики насоса TOP-S следует уточнять у регионального представителя компании Wilo.
  • Рабочая среда – вода, возможность перекачивания насосами TOP-S других жидкостей необходимо уточнять у представителей компании Wilo.
  • Корпус насоса изготовлен из чугуна, рабочее колесо из пластика, вал из нержавеющей стали, а подшипник из металл-графита.
  • Допускается любое монтажное положение, при котором ось вала параллельна плоскости пола.

Гидравлическая характеристика Wilo TOP-S 25-10
