Насосная станция unipress h24 – Unipump Unipress H24 Гидроаккумулятор 24 л горизонтальный

Расширительный бак 24 л. UNIPUMP h34 для водоснабжения горизонтальный.

Расширительный бак 24 л. UNIPUMP h34 для водоснабжения горизонтальный.

Мембранные расширительные баки предназначены для холодного и горячего водоснабжения для поддержания и плавного изменения давления жидкости в системе и предотвращения разрушения системы от гидравлических ударов, также предохраняет насос от частого включения, что способствует увеличению ресурса насоса.

Устройство представляет собой металлическую емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается за счет сжатия воздуха.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Отличительной особенностью расширительного бака UNIPUMP h34 является возможность замены мембраны. Она вынимается через специальный фланец, который держится болтах. Вода, заполняющая бак, остается внутри мембраны и не контактирует с внутренней частью бака. Что оберегает внутренние поверхности от коррозии, а саму воду от загрязнения и существенно продляет срок эксплуатации оборудования.

Особенности и характеристики расширительного бака:

  • Диапазон рабочих температур гидроаккумуляторов 0°С до +90 °С.
  • Баки сделаны из прочной высококачественной стали и по своей конструкции рассчитаны на многолетнюю эксплуатацию
  • Внешняя сторона бака имеет эпоксиполиэфирное покрытие
  • Мембрана сделана из специальной резины
Объём бака, л: 24
Рабочее давление внутри бака, бар: 1,5
Давление максимальное, бар: 6
Подключение, дюйм: 1
Ширина, мм: 260
Высота, мм: 280
Длина, мм: 440

teplokom.su

Мембранные баки Unipump Unipress 24H

Гидроаккумуляторы UNIPRESS предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Корпус гидроаккумулятора UNIPRESS выполнен из углеродистой стали. Внутри корпуса находится мембрана, в которую насосом нагнетается вода. Материал мембраны – пищевая резина EPDM (синтетическая этилен/пропиленовая эластичная резина). В полость между корпусом гидроаккумулятора и внешней поверхностью мембраны накачивается воздух.

Гидроаккумуляторы UNIPRESS выпускаются объемом 5, 8, 12, 19, 24, 50, 80, 100, 150 и 200 литров, горизонтальные и вертикальные. На заказ изготавливаются гидроаккумуляторы объёмом до 500 литров.

Горизонтальные гидроаккумуляторы объёмом 24, 50, 80 и 100 литров оснащены усиленной площадкой для установки насоса.



  • Диапазон рабочих температур от 0°C до 90°C
  • Максимальное давление жидкости в гидроаккумуляторе – 6 атм.
  • Давление воздуха внутри гидроаккумулятора – 1,5 атм.
  • Присоединительный размер – 1″
  • Встроенный манометр – 150 и 200л.









ПроизводительUnipump
СерияМембранные баки Unipump Unipress

Типдля водоснабжения
Объем24 л
Максимальная температура90 °С
Давление1.50 атм


Установкагоризонтальная
Ширина275 мм
Глубина435 мм
Вес5 кг

Гарантия2 года
Страна производстваUnipump

www.ultraclimate.ru

Ремонт насосной станции своими руками

Применение различных насосов для организации водоснабжения загородных домов в последние годы становится все более востребованным. Однако, наряду с удобством, такое оборудование приносит массу хлопот. Большие сложности, особенно у новичков, вызывает его настройка. Да и в процессе работы нередко возникают сбои и поломки, поэтому необходимо иметь хотя бы малейшее представление об устройстве насосов и способах устранения основных неисправностей. В данной статье рассмотрим, как по тем или иным признакам выявить проблему и выполнить ремонт насосной станции своими руками.

Как известно, применяемый в бытовых станциях гидроаккумулятор (мембранный бак) в комбинации с автоматикой включения-выключения играет роль буфера, а также блока управления насосом. В момент включения гидробак берет избыточную нагрузку на себя. При достижении определенного уровня давления по мере наполнения мембраны насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей насос автоматикой.

Как правило, у насосных станций регулируется диапазон давления, в котором насос включается и отключается. Минимальный диапазон может отрицательно сказаться на работе насоса, потому что он будет включаться слишком часто.

Что делать, если по истечении гарантийного срока службы станция перестала работать? Как найти причину неисправности насосной станции и самому ее устранить? Приведем основные рекомендации, по которым легко можно выполнить ремонт насосной станции производства Джилекс, Марина, Вихрь, Гардена (GARDENA), Беламос (BELAMOS), ELITECH, Калибр, Карчер (KARCHER), Хаммер (HAMMER), DENZEL, АЛКО (AL-KO), Хозяин, Зубр, METABO и ряда других изготовителей. Принцип работы оборудования во всех случаях одинаков. Отличия заключаются только в конструктивных особенностях некоторых элементов.

Основные причины неисправностей насосной станции

Неполадки в работе станций могут быть самые разные:

  1. Двигатель работает, но воды нет.
  2. Станция часто включается, давление воды скачет.
  3. Насос качает исправно, но подача воды идет с перебоями.
  4. Насосная станция не выключается.
  5. Насос вообще не включается.
  6. Мотор гудит но не вращается.

В ряде случаев устранить проблему можно своими силами без привлечения специалистов.

Настройка и ремонт насосных станций

Все вышеперечисленные неисправности насосных станций вполне можно устранить в домашних условиях. Рассмотрим каждый конкретный пример в отдельности.

Станция работает (вращается насос), но воду не качает

В первую очередь нужно проверить, не нарушена ли герметичность подходящих трубопроводов и держит ли обратный клапан, находящийся в воде в колодце или скважине. Необходимо тщательно проверить все стыки и обратный клапан (возможно, попали посторонние частицы, песок, заклинило, вышла из строя пружина и т.п.).

Проверьте также, чтобы в трубопроводе между насосом и колодцем была вода. Сам насос тоже должен быть наполнен водой. Если ее нет, то необходимо заполнить его через заливочное отверстие.

Возможно, что в колодце или скважине банально закончилась вода. В таком случае, можно попробовать глубже опустить всасывающий шланг или трубопровод. Не забывайте, что расстояние от насоса до уровня воды в колодце (скважине) не должно превышать максимально допустимого для данного насоса значения.

Есть также вероятность большой выработки между корпусом насоса и крыльчаткой, причиной чего может являться большое содержание абразивных веществ в воде (например, песка). В этом случае насос работает сам на себя. Тут стоит заменить крыльчатку и корпус, либо, если их нет в продаже, целиком насос (но не полностью насосную станцию).

Может быть еще одна причина — низкое напряжение в сети. При этом все будет работать, а воды не дождетесь, потому что электродвигатель не набирает обороты.

Насос очень часто включается и качает рывками

В данном случае нужно обратить внимание на показания манометра, расположенного на блоке автоматики. Если стрелка прибора поднимается до давления, на которое насосная станция была настроена (насос при этом отключится), а потом до момента включения резко падает, возможно несколько причин.

Причина 1. Порвалась находящаяся в баке мембрана (диафрагма, груша).

Это можно проверить через ниппель, расположенный с задней стороны бака. Если при нажатии из него вместо воздуха течет вода, необходимо менять мембрану (см. фото 1, 2, 3, 4). Подробная инструкция по замены груши гидроаккумулятора на примере насосной станции Джилекс Джамбо — здесь.

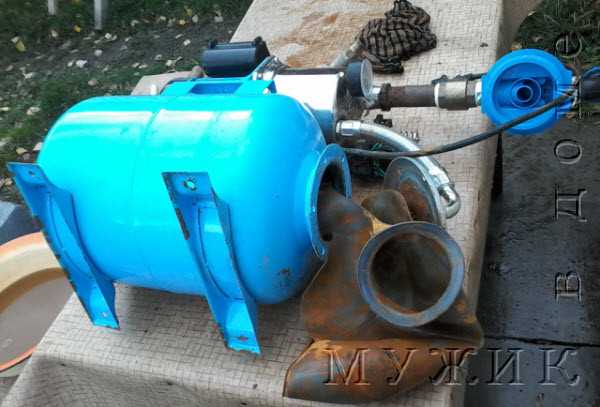

Фото 1 Резиновый «мешок» выполняющий роль мембраны в насосной станции. Фото 2 Разборка насосной станции Фото 3 Достаем рваную мембрану из гидробака насосной станции Фото 4 Ставим новую резиновую мембрану Фото 5 После сборки доводим ресивер до необходимого давления

Причина 2. В гидробаке нет давления воздуха.

Если воды нет, то манометром нужно замерить давление и при его недостатке довести до нормы насосом (см. фото 5). Производитель качает 1,5 — 1,8 атмосферы. Иногда в корпусе бака появляются трещины от коррозии, и воздух быстро выходит. Ремонт насосной станции в данном случае заключается в определении данной утечки и заделывании ее, например, с помощью «холодной сварки».

Причина 3. Реле давление, управляющее включением насоса, не работает.

Насос работает, но вода идет с перебоями

Где-то подсасывается воздух. Нужно проверить уровень воды в скважине, всасывающий трубопровод от насоса до скважины и места соединений.

Насос исправно качает воду, но не отключается

Нужно отрегулировать реле давления (см. фото 6). Для его регулировки в старом реле РДМ-5 служат две пружины. Большой пружиной осуществляется регулировка верхнего и нижнего пределов включения и выключения насоса. Маленькой пружинкой регулируется разница давления между нижним и верхним пределом. После длительной эксплуатации насоса происходит выработка его движущихся частей, и насос не может уже создать того давления, которое изначально было установлено на заводе-изготовителе. Поэтому при помощи большой пружины стоит его уменьшить, повернув по стрелке в (–). Но особо такими регулировками не увлекайтесь.

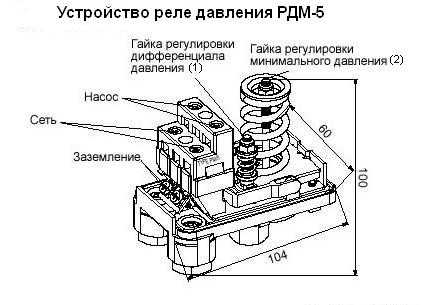

Фото 6 Устройство реле давления РДМ-5

Реле давления РДМ-5 — прибор прошлого века, весьма неудобен в регулировке. На сегодняшний день в России появилось стрелочное реле давления. Выставил регулировочными винтами маркеры нижнего и верхнего давлений и ВСЕ. Реле имеет вилку и розетку. НИКАКИХ винтовых клеммных соединений. Стоимость оного реле СОПОСТАВИМА со стоимостью РДМ-5. В Китае можно купить цифровое реле. Где купить не пишу, поскольку реклама здесь неуместна. Кому надо найдут.


При плохом качестве воды иногда образуются соли жесткости, которые забивают входное отверстие реле давления, при этом реле перестает реагировать, и нужно его почистить.

Более подробно о настройке реле давления насосной станции вы можете узнать из следующей статьи — «Ремонт и настройка реле давления насосной станции», а также посмотрев видео ниже.

Не включается насос — что делать?

Проверьте тестером наличие электропитания, осмотрите контакты реле давления. Если они подгорели, прочистите их.

Проверьте двигатель, прозвоните обмотки на целостность. Если сгорел электродвигатель, что Вы поймете сразу по характерному запаху горелой изоляции, то лучше не экспериментировать и доверить ремонт насосной станции специалистам.

Насос гудит и не крутится — как быть?

Часто бывает, что насосная станция пролежала где-то в сарае всю зиму, а весной ее вытащили и пытаются включить. Насос начинает гудеть. По той простой причине, что он долгое время оставался без движения и без воды, крыльчатка насоса «приклеилась» к корпусу. Нужно  вручную с задней стороны покрутить за крыльчатку двигателя , а затем включать в сеть.

Есть вероятность того, что вышел из строя конденсатор, находящийся в клейменой коробке электродвигателя. Насосы комплектуются трехфазными движками и для включения в сеть 220 В используют конденсатор.

Другая возможная причина – недостаточное напряжение электросети.

В данном материале мы рассмотрели наиболее распространенные неполадки, при которых ремонт насосной станции вы сможете выполнить  своими руками, не прибегая к помощи специалистов.

Рекомендуем также посмотреть видео устранения некоторых неисправностей.

А если вас интересует ремонт насосов типа «Ручеек», «Водолей», «Малыш» и пр., то наиболее частые причины неполадок таких насосов и способы их устранения наиподробнейшим образом рассмотрены в нашей статье, посвященной ремонту погружных вибрационных насосов.

muzhik-v-dome.ru

Мембранные баки Unipump Unipress 100H

Гидроаккумуляторы UNIPRESS предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Корпус гидроаккумулятора UNIPRESS выполнен из углеродистой стали. Внутри корпуса находится мембрана, в которую насосом нагнетается вода. Материал мембраны – пищевая резина EPDM (синтетическая этилен/пропиленовая эластичная резина). В полость между корпусом гидроаккумулятора и внешней поверхностью мембраны накачивается воздух.

Гидроаккумуляторы UNIPRESS выпускаются объемом 5, 8, 12, 19, 24, 50, 80, 100, 150 и 200 литров, горизонтальные и вертикальные. На заказ изготавливаются гидроаккумуляторы объёмом до 500 литров.

Горизонтальные гидроаккумуляторы объёмом 24, 50, 80 и 100 литров оснащены усиленной площадкой для установки насоса.



  • Диапазон рабочих температур от 0°C до 90°C
  • Максимальное давление жидкости в гидроаккумуляторе – 6 атм.
  • Давление воздуха внутри гидроаккумулятора – 1,5 атм.
  • Присоединительный размер – 1″
  • Встроенный манометр – 150 и 200л.









ПроизводительUnipump
СерияМембранные баки Unipump Unipress

Типдля водоснабжения
Объем100 л
Максимальная температура90 °С
Давление1.50 атм


Установкагоризонтальная
Ширина460 мм
Глубина770 мм
Вес12 кг

Гарантия2 года
Страна производстваUnipump

www.ultraclimate.ru

Мембранные баки Unipump Unipress 80H

Гидроаккумуляторы UNIPRESS предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Корпус гидроаккумулятора UNIPRESS выполнен из углеродистой стали. Внутри корпуса находится мембрана, в которую насосом нагнетается вода. Материал мембраны – пищевая резина EPDM (синтетическая этилен/пропиленовая эластичная резина). В полость между корпусом гидроаккумулятора и внешней поверхностью мембраны накачивается воздух.

Гидроаккумуляторы UNIPRESS выпускаются объемом 5, 8, 12, 19, 24, 50, 80, 100, 150 и 200 литров, горизонтальные и вертикальные. На заказ изготавливаются гидроаккумуляторы объёмом до 500 литров.

Горизонтальные гидроаккумуляторы объёмом 24, 50, 80 и 100 литров оснащены усиленной площадкой для установки насоса.



  • Диапазон рабочих температур от 0°C до 90°C
  • Максимальное давление жидкости в гидроаккумуляторе – 6 атм.
  • Давление воздуха внутри гидроаккумулятора – 1,5 атм.
  • Присоединительный размер – 1″
  • Встроенный манометр – 150 и 200л.









ПроизводительUnipump
СерияМембранные баки Unipump Unipress

Типдля водоснабжения
Объем80 л
Максимальная температура90 °С
Давление1.50 атм


Установкагоризонтальная
Ширина450 мм
Глубина715 мм
Вес9 кг

Гарантия2 года
Страна производстваUnipump

www.ultraclimate.ru

Мембранные баки Unipump Unipress 100V

Гидроаккумуляторы UNIPRESS предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Корпус гидроаккумулятора UNIPRESS выполнен из углеродистой стали. Внутри корпуса находится мембрана, в которую насосом нагнетается вода. Материал мембраны – пищевая резина EPDM (синтетическая этилен/пропиленовая эластичная резина). В полость между корпусом гидроаккумулятора и внешней поверхностью мембраны накачивается воздух.

Гидроаккумуляторы UNIPRESS выпускаются объемом 5, 8, 12, 19, 24, 50, 80, 100, 150 и 200 литров, горизонтальные и вертикальные. На заказ изготавливаются гидроаккумуляторы объёмом до 500 литров.

Горизонтальные гидроаккумуляторы объёмом 24, 50, 80 и 100 литров оснащены усиленной площадкой для установки насоса.



  • Диапазон рабочих температур от 0°C до 90°C
  • Максимальное давление жидкости в гидроаккумуляторе – 6 атм.
  • Давление воздуха внутри гидроаккумулятора – 1,5 атм.
  • Присоединительный размер – 1″
  • Встроенный манометр – 150 и 200л.









ПроизводительUnipump
СерияМембранные баки Unipump Unipress

Типдля водоснабжения
Объем100 л
Максимальная температура90 °С
Давление1.50 атм


Установкавертикальная
Высота710 мм
Ширина460 мм
Вес13 кг

Гарантия2 года
Страна производстваUnipump

www.ultraclimate.ru

Мембранные баки Unipump Unipress 150V

Гидроаккумуляторы UNIPRESS предназначены для поддержания постоянного давления в системе водоснабжения, предотвращения гидравлических ударов, а также для хранения определенного запаса воды. Наличие гидроаккумулятора в системе автономного водоснабжения позволяет снизить количество включений и выключений насоса, что увеличивает срок его службы.

Корпус гидроаккумулятора UNIPRESS выполнен из углеродистой стали. Внутри корпуса находится мембрана, в которую насосом нагнетается вода. Материал мембраны – пищевая резина EPDM (синтетическая этилен/пропиленовая эластичная резина). В полость между корпусом гидроаккумулятора и внешней поверхностью мембраны накачивается воздух.

Гидроаккумуляторы UNIPRESS выпускаются объемом 5, 8, 12, 19, 24, 50, 80, 100, 150 и 200 литров, горизонтальные и вертикальные. На заказ изготавливаются гидроаккумуляторы объёмом до 500 литров.

Горизонтальные гидроаккумуляторы объёмом 24, 50, 80 и 100 литров оснащены усиленной площадкой для установки насоса.



  • Диапазон рабочих температур от 0°C до 90°C
  • Максимальное давление жидкости в гидроаккумуляторе – 6 атм.
  • Давление воздуха внутри гидроаккумулятора – 1,5 атм.
  • Присоединительный размер – 1″
  • Встроенный манометр – 150 и 200л.









ПроизводительUnipump
СерияМембранные баки Unipump Unipress

Типдля водоснабжения
Объем150 л
Максимальная температура90 °С
Давление2.00 атм


Установкавертикальная
Высота110 мм
Ширина520 мм
Вес26 кг

Гарантия2 года
Страна производстваUnipump

www.ultraclimate.ru
