Насосно-смесительный узел VALTEC COMBI VT.COMBI.0.180
Насосно-смесительный узел VALTEC COMBI VT.COMBI.0.180
Насосно-смесительные узлы предназначены для создания в системе отопления здания циркуляционного контура с пониженной до настроечного значения температурой теплоносителя.
Узлы обеспечивают поддержание заданной температуры и расхода во вторичном циркуляционном контуре, гидравлическую увязку первичного и вторичного контуров, а также позволяют регулировать температуру и расход теплоносителя в зависимости от требований пользователя.
Смесительные узлы могут использоваться в системах встроенного обогрева (теплые полы, теплые стены, обогрев открытых площадок, почвенный подогрев теплиц и парников).
Насосно-смесительные узлы адаптированы для совместного применения с коллекторными блоками с межцентровым расстоянием до 200 мм.
Габариты смесительных узлов позволяют располагать их в коллекторных шкафах.
| Общие характеристики | |
| Максимальная температура первичного контура, °C | 90 |
| Присоединение, дюйм | 1 |
| Макс. рабочее давление, бар | 10 |
| Межцентровое расстояние, мм | 200 |
| Наличие циркуляционного насоса | нет |
| Страна-производитель | Италия |
| Материал | латунь |
| Диапазон регулировки термостатической головки, °С | 20-65 |
| Присоединительный диаметр циркуляционного насоса, дюйм | 1.1/2 |
| Монтажная длина циркуляционного насоса, мм | 180 |
Паспорт и инструкция по монтажу VT.COMBI.0.180
teplokom.su
Насосно-смесительный узел для теплого пола VALTEC COMBI

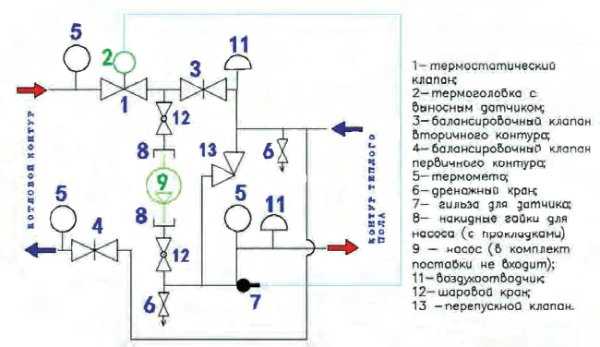

(VT.COMBI.0) В насосно-смесительном узле VALTEC COMBI для водяных теплых полов приготовление теплоносителя с температурой от 20 до 60 °С происходит за счет подмеса жидкости из обратной линии. Регулирование осуществляется двухходовым клапаном, установленным в подающем коллекторе и управляемым термостатической головкой с выносным погружным датчиком, который размещен на выходе смесительного узла.(При использовании контроллера отопления функция управления клапаном передается ему.) Балансировочный клапан в линии подмеса задает соотношение теплоносителя, поступающего из обратной линии вторичного контура и прямой линии первичного. Другие основные элементы узла: байпас с перепускным клапаном; встроенные шаровые краны для отключения циркуляционного насоса; автоматический воздухоотводчик; погружные термометры.
| Технические характеристики | Значение |
| Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт | 15 |
| Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт | 20 |
| Межосевое расстояние выходов, мм | 200 |
| Монтажная длина насоса, мм | 180 |
| Температура рабочей среды, °С | 90 |
| Рабочее давление, бар | 10 |
| Диапазон настройки термоголовки, °С | 20–60 |
| Присоединительный размер | G 1″ |
| Средний полный срок службы, лет | 15 |
| Артикул | Размер/количество | Цена за единицу |
|---|---|---|
| VT.COMBI.0.180 | 180 мм | 19078 p |
| * Указаны рекомендованные производителем розничные цены (руб). | ||
