Многоступенчатые горизонтальные насосы Wilo

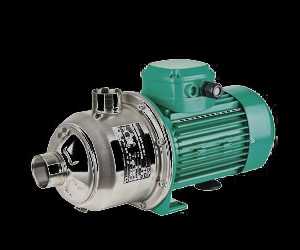

Горизонтальные насосы Wilo Economy MHI

Нормальновсасывающий многоступенчатый насос
Применение :
• Водоснабжение и повышение давления
• Применение в промышленности
• Контуры циркуляции охлаждающей воды
• Моечные и дождевальные установки
Особенности/преимущества продукции :
• Все части насоса, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
• Компактная конструкция
• Все основные части насоса имеют допуски KTW и WRAS
Оснащение/функция :
• Насос блочного исполнения из нерж. стали
• Резьбовое соединение
• Мотор однофазного или трехфазного тока
• Мотор однофазного тока со встроенным термическим реле мотора
Технические характеристики :
• Подключение к сети 1~230 В/50 Гц или в качестве опции 220 В/60 Гц
• Подключение к сети 3~230 В/50 Гц (Δ) или в качестве опции 220 В/60 Гц (Δ), 400 В/ 50 Гц (Y) или в качестве опции 380 В/60 Гц (Y)

• Температура перекачиваемой среды от -15 до +110 °C
• Рабочее давление макс.10 бар
• Входное давление макс. 6 бар
• Вид защиты IP 54
• Номинальные внутренние диаметры патрубков в зависимости от типа Rp 1, Rp 1 ¼ или Rp 1 ½
Максимальный расход:  25 м3/ч
Максимальный напор:  70 м

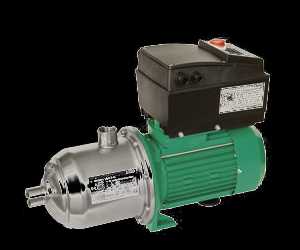

Горизонтальные насосы Wilo Economy MHIE

Нормальновсасывающий многоступенчатый насос со встроенным частотным преобразователем
Применение :
• Водоснабжение и повышение давления
• Системы пожаротушения
• Промышленные циркуляционные системы
• Производственные технологии
• Контуры циркуляции охлаждающей воды
• Моечные и дождевальные установки
Особенности/преимущества продукции :
• Простой ввод в эксплуатацию
• Все части насоса, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
• Компактная конструкция

• Встроенный частотный преобразователь
• Полная защита мотора
• Все основные части насоса имеют допуски KTW и WRAS
Оснащение/функция :
• Насос блочного исполнения из нерж. стали
• Гидравлика из нерж. стали 1.4301
• Резьбовое соединение
• Встроенный частотный преобразователь
• Исполнение для трехфазного тока с технологией «красной кнопки» и ЖК дисплеем для индикации состояния
• Встроенное термическое реле мотора
Технические характеристики :
• Подключение к сети 1 ~ 230 В/50 Гц или 230 В/60 Гц
• Подключение к сети 3 ~ 400 В/50 Гц (Y) или 400 В/60 Гц (Y)
• Температура перекачиваемой среды от -15 до +110 °C
• Рабочее давление макс.10 бар
• Входное давление макс. 6 бар
• Вид защиты IP 54
• Излучение помех соответствует EN 50081 T2 (EN 50081 T1 – в качестве опции)
• Помехоустойчивость соответствует EN 50082 T2
• Номинальные внутренние диаметры патрубков со стороны всасывания в зависимости от типа Rp 1, Rp 1 1/4, Rp 1 1/2 или Rp 2
• Номинальные внутренние диаметры патрубков с напорной стороны в зависимости от типа Rp 1, Rp 1 1/4 или Rp 1 1/2
Максимальный расход:  36 м3/ч
Максимальный напор:  84 м

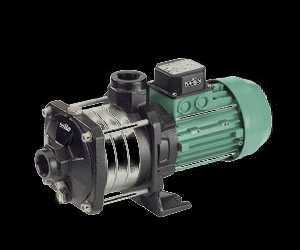

Горизонтальные насосы Wilo Economy MHIL

Нормальновсасывающий многоступенчатый насос
Применение :
• Водоснабжение и повышение давления
•  Применение в промышленности
•  Моечные и оросительные установки
•  Использование дождевой воды
•  Контуры охлаждающей и холодной воды
Особенности/преимущества продукции :
• Трехфазный электродвигатель IE2-IEC (≥ 0,75 кВт)
• Рабочие колеса и секции из нержавеющей стали
• Корпус насоса из серого чугуна EN-GJL-250, с катафорезным покрытием
• Имеются исполнения для однофазного и трехфазного тока
Технические характеристики :
• Подключение к сети 1~230 В (±10 %), 50 Гц или в качестве опции 220 В (±10 %), 60 Гц

•  Подключение к сети 3~230 В (±10 %), 50 Гц (Δ) или в качестве опции 220 В (±10 %), 50 Гц (Δ), 400 В (±10 %), 50 Гц (Y) или в качестве опции 460 В (±10 %), 60 Гц (Y)
• Температура перекачиваемых жидкостей от -15 до +90 °C
• Макс. рабочее давление 10 бар
• Макс. входное давление 6 бар
• Класс защиты 1~: IP X4; 3~: IP 54
Максимальный расход:  13 м3/ч
Максимальный напор:  68 м






Многоступенчатые горизонтальные насосы Wilo

НПП “Гидротерм Инжиниринг” предлагает несколько моделей нормальновсасывающих многоступенчатых центробежных насосов Wilo горизонтального исполнения. Модельный ряд включает также насосы с частотными преобразователями. Насосы применяют в производстве повысительных насосных станций водоснабжения; контурах циркуляции охлаждающей воды; моечных и оросительных установках; при использовании дождевой воды. Горизонтальные насосы Wilo представлены следующими моделями: Economy MHI, Economy MHIE, Economy MHIL.

Так как наша компания является официальным дистрибьютором Wilo, на горизонтальные насосы Вило цена у нас намного ниже, чем в розничной торговле и для наших заказчиков существует система скидок. Мы всегда поддерживаем на складе наиболее востребованные модели, поэтому горизонтальные насосы Wilo купить у нас можно быстро и выгодно!

www.gidro-term.com.ua

Насос Wilo MHI горизонтальный нормально-всасывающий многоступенчатый центробежный

Тип

Нормальновсасывающий многоступенчатый насос

Применение

  • Водоснабжение и повышение давления
  • Применение в промышленности
  • Контуры циркуляции охлаждающей воды
  • Моечные и дождевальные установки

Обозначение

Пример:MHI 205N-1/E/3-400-50-2
MHIМногоступенчатый высоконапорный центробежный насос горизонтального исполнения
2Расход в м3/ч
05Количество рабочих колес
NМотор IE2
1Материал
1 = 1.4301 (AISI 304)
2 = 1.4404 (AISI 316L)
EВид уплотнения
E = EPDM
V = FKM (Viton)
31 = 1~ (однофазный ток)
3 = 3~ (трехфазный ток)
400Подключаемое напряжение в В
50Частота в Гц
2Число полюсов

Особенности/преимущества продукции

  • Мотор трехфазного тока IE2-IEC (≥ 0,75 кВт)
  • Все части насоса, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
  • Компактная конструкция
  • Все основные детали насоса имеют допуски KTW и WRAS

Технические характеристики

  • Подключение к сети 1~230 В (±10 %), 50 Гц или в качестве опции 220 В (±10 %), 60 Гц
  • Подключение к сети 3~230 В (±10 %), 50 Гц (Δ) или в качестве опции 220 В (±10 %), 60 Гц (Δ), 400 В (±10 %), 50 Гц (Y) или в качестве опции 380 В (±10 %), 60 Гц (Y)
  • Температура перекачиваемой среды от -15 до +110 °C
  • Макс. рабочее давление 10 бар
  • Макс. входное давление 6 бар
  • Класс защиты 1~: IP X4; 3~: IP 54
  • Номинальные внутренние диаметры патрубков в зависимости от типа Rp 1, Rp 1 ¼ или Rp 1 ½

 Оснащение/функции

  • Насос блочного исполнения из нерж. стали
  • Резьбовое соединение
  • Мотор однофазного или трехфазного тока
  • Мотор однофазного тока со встроенным термическим реле мотора

Материалы

  • Рабочие колеса, секции и корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал нержавеющая сталь 1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Скользящее торцевое уплотнение из графита/карбида вольфрама
  • Подшипники из карбида вольфрама
  • Основание насоса из алюминия



deal.by

WILO MHIE | Горизонтальный центробежный насос высокого давления

Wilo MHIE Economy

• Нормально всасывающий насос с частотным преобразователем для:
– водоснабжения и повышения давления
– систем пожаротушения
– промышленных циркуляционных систем
– технологических процессов
– циркуляционных систем охлаждения
– моечных и поливочных машин


Wilo MHIE Economy 205-2G

Многоступенчатый, нормальновсасывающий, горизонтальный центробежный насос высокого давления блочной конструкции с горизонтальным всасывающим и вертикальным напорным патрубками. Рабочие и ведущие колеса, а также все части, контактирующие с перекачиваемой средой выполнены из хромо-никелевой стали. Единый вал насоса и мотора с независимым от направления вращения скользящим торцевым уплотнением. Мотор трех- или однофазного тока присоединен напрямую фланцем, со встроенным частотным преобразователем воздушного охлаждения для бесступенчатого регулирования числа оборотов в диапазоне от 26 до max. 65 Гц (Число оборотов мотора 1500 до 3770 1/мин.). Возможность регулирования числа оборотов при помощи встроенного патенциометра или внешнего сигнала. Регулирование давления и/или перепада давления возможно при помощи сигнала 4 до 20 мA или 0 до 10 В или в режиме регулирования с помощью сигнала 4 до 20 мA или 0 до 10 В. На частотном преобразователе имеется устойчивый к коротким замыканиям выход + 24 В с max. нагрузкой на контакты 50 мA. Беспотенциальный контакт для внешнего вкл./выкл. Беспотенциальный размыкающий контакт для обобщенной сигнализации неисправностей. Встроенная защита мотора. Автоматическое отключение при недостатке воды и нулевой нагрузке. 3 контрольных светодиода для индикации рабочего состояния. Все основные детали выполнены в соответствии с KTW / WRC. Исполнение PN 10.

Всасывающий и напорный патрубки : 1.4301
Рабоч. колеса,камеры ступеней : 1.4301
Напорная рубашка : 1.4301
Вал : 1.4404
Уплотнительные  материалы : EPDM

Перекачиваемая жидкость : Вода, чистая
Температура жидкости (макс. 110°C)
Напор при Q=0 (нерегулир.) : 72,592 m
Вх. давление (макс. 6 бар)
Рабочее давление : макс. 10 bar
Мощность мотора (P2) : 1,1 kW
– ном. частота вращения : 3770 1/min
– напряжение : 3~400В/50Гц
– ном. ток : 4 A
Степень защиты : IP 54
Класс изоляции : F
EMV : соответственно EN 50081 T 1 и EN 50082 T 2
Всасывающий / напорный патрубки : Rp 1/Rp 1 PN 10

[table id=42 /]

promstore.ru

Wilo MHIE – насос горизонтальный многоступенчатый повышения давления с частотным преобразователем. Сделано в Европе, Wilo SE

Описание/конструкция:

   Наружные центробежные многоступенчатые горизонтальные нормальновсаывающие насосы (со встроенным частотным преобразователем и датчиком давления) этой серии  повсеместно применяются в производственной, коммунальной сферах, фермерском хозяйстве при обеспечении водой поливных установок, входят в комплектацию котельных для подпитки системы, а также установок пожаротушения, частном секторе, благодаря своей уникальной конструкции,(с возможностью добиться разнообразных гидравлических характеристик), разработанной компанией Вило.

    При производстве этих насосов применяются самые передовые технологии штамповки, сварки, литья. Благодаря этому конструкция насоса получается очень жесткой и монолитной, с минимальными зазорами в рабочих деталях и всех трущихся поверхностях. Это, в свою очередь, способствует устойчивости конструкции на протяжении всего периода эксплуатации насоса в непростых условиях работы.

В насосах MHIE фирма Вило использует регулирование оборотов вала двигателя при помощи изменения частоты питающего тока от 40% до 100% от номинала, т.е. мотор с частотой 50 Гц может работать в диапазоне 20 – 50 Гц. Это делается с целью экономии энергии, улучшения эффективности процесса перекачивания жидкости, увеличения срока эксплуатации насосов без ремонтов.

    При помощи частотного преобразователя удается достич постоянных гидравлических параметров насоса в зависимости от условий потребления жидкости в каждый момент времени. Частотный преобразователь обеспечивает синусоидальное изменение выходного напряжения и работает с контролируемой выработкой переменного тока. Охлаждение его осуществляется вентилятором двигателя насоса.

    Важный фактор надежности – это материал деталей, применяющихся заводом изготовителем при сборке насосов. Все составляющие насосной части – из нержавеющей стали. Приводные двигатели насосов серии Вило-Economy MHIE выполнены согласно европейских норм энергосбережения. Несущие подшипники вала ротора – сухой установки и заполнены термостойким смазочным материалом. Эти факторы, а также наличие встроенного скользящего термостойкого механического уплотнения позволяют  насосам MHIE бесперебойно работать для стабильной подачи жидкости с температурой до 110 С в системах поддержания давления, циркуляции, ГВС, отопления и охлаждения. Вся подробная информация по обслуживанию см. в инструкцию, которая включена в каждую упаковку с насосом.

    Уникальность этой серии состоит в возможности подачи высокого давления при разном расходе, в зависимости от модели при меньшей мощности мотора. Детали из н/ж стали AISI 304 и 316 позволяют работать с питьевой водой, особенно применяются в комплектации многонасосных станций в многоэтажных жилых домах; также часто используются и в фармацевтической промышленности.

Краткие гидравлические параметры:

Серия MHIE 2 – (203, 205, 206) – Qmax = 6 м3/ч, Hmax = 85 м.                  Серия MHIE 8 – (802, 803) – Qmax = 18 м3/ч, Hmax = 50 м.

Серия MHIE 4 – (402, 403, 404, 406) – Qmax = 10 м3/ч, Hmax = 85 м.       Серия MHIE 16 – (1602) – Qmax = 30 м3/ч, Hmax = 30 м.

 Основные моменты подготовки к запуску:

    Монтаж проводится тогда, когда окончены все сварочные работы и промывки трубной системы (если необходимо). Попадание сварочных окалин или грязи могут поспособствовать к поломке внутренних частей насоса.

 •  Насос нужно монтировать в проветриваемых и невзрывоопасных помещениях, где температура будет не меньше 0 С, и постараться обеспечить защиту от неблагоприятной погоды и попаданию пыли.

 •   Устанавливать насосы желательно в доступных местах, чтобы можно было осуществлять тех. обслуживание.

Уточните цену либо получите техническую консультацию, обратившись по ссылке → Контакты

Более подробная техническая информация находится ниже в файле описания.
