Выбираем насос для домашней насосной станции водоснабжения

Сейчас не у каждого загородного участка есть доступ к водоснабжению, однако, этот фактор существенно влияет на общий уровень комфорта. Решить подобную проблему помогают насосные станции. Данный вид устройства необходим для того, чтобы качать воду из скважины или колодца, которая впоследствии очищается посредством фильтра. По сравнению с обычным насосом, станция характерна не только тем, что качает воду, ее второстепенная задача – обеспечение постоянного давления в системе водоснабжения. Чтобы выбрать качественную и надежную насосную станцию, необходимо отталкиваться от многих факторов, с которыми ознакомимся ниже.

Содержание

Особенности грамотного выбора насосной станции
Преимущества и недостатки насосных станций
В каком месте лучше устанавливать насосную станцию
Возможен ли самостоятельный ремонт

Особенности грамотного выбора насосной станции

Современный рынок предлагает огромный ассортимент разнообразных насосов, среди которых неподкованный пользователь легко теряется.

Чтобы выбор был правильным, следует отталкиваться от следующих параметров:

• уровень производительности;
• показатель мощности;
• резервный бак и его объем;
• с какой глубины будет забираться вода.

Это основные критерии выбора, но имеются и дополнительные, которые также играют роль:

• на какую высоту будет подаваться вода;
• из каких материалов произведен насос и бак;
• имеется ли защита от перегревов и сухого хода;
• каким способом будет управляться оборудование (дистанционно, автоматически или вручную).

Рассмотрим более детально каждый пункт:

• мощность. Если насосная станция будет установлена на территории частного дома, то данный параметр является ключевым. Выбирая оборудование по этому критерию, пользователь должен учесть: на каком расстоянии будет расположен насос от скважины, сколько на участке имеется точек водозабора и сколько воды способна предоставить для пользования скважина. Если рассматривать бытовые насосы, то их мощность в среднем 600 – 1500 Вт;
• показатель производительности. Этот параметр напрямую зависит от мощности оборудования. Выбирая по этому критерию стоит отталкиваться от того, сколько воды способна поставлять точка водозабора, то есть скважина или колодец. Выбирайте ту станцию, производительность которой по паспорту будет чуть меньше, чем производительность скважины. Кроме того, следует прислушаться к советам буровой компании. Если вы желаете стабильное водоснабжение на участке, то оптимальный вариант – 3000 – 6000 литров в час;
• какого объема должен быть накопительный резервуар. Здесь следует учесть то, сколько воды потребуется для пользования, если вдруг отключится электроэнергия. Важно также отталкиваться от материала, используемого для изготовления гидроаккумулятора. Это напрямую влияет на конечную стоимость агрегата. Самыми дорогостоящими являются баки из чугуна, а доступными – из пластика, но их срок службы оставляет желать лучшего. Наиболее оптимальный вариант, если рассматривать критерий «цена-качество» — гидроаккумулятор из стали;
• сухой ход и перегрев. Оборудование сможет стабильно и бесперебойно работать в том случае, если в нем предусматривается защита от сухого хода и перегрева. Конечно, это скажется на конечной стоимости насосной станции. К примеру, в скважине закончится вода, а насос продолжит работать и в конечном счете выйдет из строя. В этом случае важно, чтобы агрегат был оснащен защитой от сухого хода. В некоторых случаях насосы работают на повышенных оборотах, из-за чего перегреваются и также выходят из строя – здесь спасет защита от перегрева, которая попросту отключит оборудование. Благодаря таким способам защиты насосная станция сможет эффективно функционировать на протяжении длительного времени;
• варианты управления. Как было отмечено выше, станцией можно управлять дистанционно или вручную. Также предполагается автоматическая работа, которая характерна полезной функцией – установка сама включится, если в гидроаккумуляторе закончится вода и отключится, как только он будет заполнен. В случае с собственной дачей, автоматический способ управления ни к чему, наиболее оптимальный вариант – насосная станция с ручным способом управления.

Преимущества и недостатки насосных станций

Главное достоинство заключается в том, что такая станция представляет собой набор механизмов, заточенных в одном блоке, что облегчает процедуру монтажа, регулировки и обслуживания. Одним словом, дополнительные затраты не потребуются. Кроме того, система может похвастаться защитой от гидроударов – это скачки давления, когда открываются и закрываются расходные клапаны.

Среди прочих преимуществ отметим:

• универсальность. Станция способна эффективно функционировать независимо от источника воды, будь то скважина или колодец;
• возможность быстрой установки и демонтажа. Не понадобится тратить много свободного времени, чтобы установить на даче насосную станцию, то же самое касается того, чтобы ее демонтировать;
• большой запас воды. Даже если будет отключена электроэнергия, немалый запас воды содержится в гидроаккумуляторе. При этом насос и вовсе может быть выключен, вода будет подаваться под давлением воздуха;
• экономное оборудование. Многие полагают, что насосная станция – довольно дорогостоящий агрегат, однако, он позволяет экономно пользоваться водой, что в конечном счете приводит к окупаемости;
• надежность. Благодаря насосной станции в водопроводе всегда будет стабильное давление, что позволяет исключить возможные гидроудары. А само оборудование сможет эффективно работать за счет качественных систем защиты.

Имеются и отрицательные качества у оборудования, но их всего два. Подобный вид оборудования характерен своей шумной работой. Второй недостаток – если требуется забор воды с глубины более 10 метров, понадобится приобретать дополнительные механизмы.

Чтобы нивелировать шум во время эксплуатации, следует правильно установить и разместить оборудование. А увеличить глубину забора воды позволяет такое дополнительное устройство как эжектор, который бывает встроенным, внешним и выносным. Наибольшая производительность у встроенного, но из-за него система станет еще более шумной.

В каком месте лучше устанавливать насосную станцию

Оборудование должно быть установлено неподалеку от точки водозабора. Это позволит снизить уровень инерционности системы. То есть она сможет оперативно реагировать на расход воды и восполнять ее при необходимости. Одним словом, это гарантирует стабильность работы всей системы. Многие предпочитают устанавливать насосную станцию непосредственно в колодец, но это не всегда возможно.

• установка оборудования в колодце. Этот вариант считается эффективным, так как система может оперативно реагировать на недостаток воды. При этом нивелируется шум работы, ведь насос находится вне жилой зоны. Способ имеет некоторые отрицательные качества – высокий уровень влажности и не спасает даже гидроизоляция узлов, так как выпадает конденсат.

Монтировать станцию в колодце можно двумя способами: съемным (крепится к верхней поверхности колодца) и в стволе при помощи кронштейна. Первый вариант отличается своей простотой, а второй – компактностью. Необходимо понимать, что оба вида монтажа отрицательно скажутся на альтернативных способах забора воды, к примеру, ведром. Кроме того, потребуется утеплить наземную часть колодца.

• монтаж в кессоне или отдельном помещении. Установка в кессоне – это когда около основного колодца выкапывается вспомогательный, служебный колодец. Альтернативный вариант – поместить насосную станцию в специально отведенном для него помещении.

Кессон имеет те же преимущества, что и установка в колодце – низкий уровень шума, близость к точке водозабора, удобство. Однако, такой монтаж не спасет оборудование от конденсата, поэтому потребуется надежное утепление. Кроме того, следует позаботиться, чтобы в кессон не попадала дождевая вода. В этом плане потребуется сделать герметичный люк.

Наиболее простой технологией является возведение специальной постройки под станцию. Здесь также понадобится утепление. Так как оборудование будет установлено на земле, его придется и отапливать, так как холода отрицательно сказываются на функциональности.

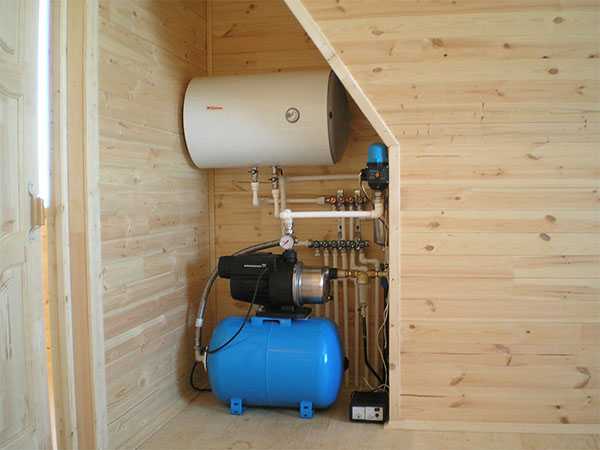

• в подсобке или подвале. Здесь сразу следует отметить, что агрегат довольно шумно работает, поэтому устанавливать его лучше всего в котельной или подвале. Если в помещении не так много свободного места, оборудование может быть установлено под лестницей или в ванной.

Какой бы ни был выбран вариант, потребуется надежная шумоизоляция, в ином случае проживание будет не особо комфортным. Если вы решили выделить подвал под насосную станцию, то следует позаботиться об его гидроизоляции, естественно, если в нем высокий уровень влажности.

В случае, если оборудование монтировано на территории дома, необходимо понимать, что оно наиболее эффективно, если находится около точки водозабора.

Возможен ли самостоятельный ремонт

Насосная станция не отличается особой сложной конструкцией, с которой не разберется рядовой пользователь. Немало комплектующих и элементов доступно в свободной продаже, которые легко заменяются на новые. Качает воду непосредственно электродвигатель и насос. Если у двигателя перегорела обмотка, то здесь нечего ремонтировать – придется менять весь мотор. Крыльчатка или крутящий механизм могут быть заменены на новые элементы, для чего понадобится лишь отвертка и гаечные ключи.

vodoprovodnaya.ru

Как выбрать автоматическую насосную станцию водоснабжения

Насосная станция – востребованный вариант оборудования для организации автономного водоснабжения частного дома. Это надежные и относительно компактные устройства, способные обеспечить качественную доставку воды ко всем точкам потребления.

Оборудование недешевое, поэтому перед покупкой необходимо взвесить все за и против, изучить характеристики и сопоставить их с предстоящими условиями эксплуатации. Согласитесь, на первый взгляд задача кажется достаточно сложной.

Мы подскажем, как выбрать насосную станцию, опишем устройство и принцип работы оборудования, а также обозначим основные критерии грамотной покупки. Кроме того, мы составили обзор популярных брендов, чья продукция завоевала доверие пользователей. Информация, приведенная в статье, поможет вам сделать правильный выбор.

Содержание статьи:

Как работает насосная станция?

Насосная станция – это комплекс устройств, состоящих из насоса,  с резиновым или мембранным вкладышем, реле давления и пульта управления.

Принцип работы станции достаточно прост. Насос закачивает воду в гидробак, здесь вода находится под определенным давлением, которое зависит от  ее количества и объема воздуха в емкости. По мере расходования воды давление в гидроаккумуляторе уменьшается.

Галерея изображений

Фото из

Насосная станция на дачном участке

Водоснабжение частного дома

Применение в качестве повысительного насоса

Обеспечиние запаса воды для бытовых нужд

Настроенное соответствующим образом фиксирует изменение количества воды. При достижении минимального значения настроек реле включает насос, чтобы гидробак был заполнен водой. По мере заполнения емкости давление возрастает, реле фиксирует его максимальный уровень и отключает насос.

Цикл включений и отключений повторяется таким образом, чтобы в баке постоянно находилось количество воды, способное обеспечить потребности жильцов дома.

Такая система отличается высокой эффективностью. Например, если бы водопровод был подключен непосредственно к насосу, оборудование приходилось бы включать каждый раз, когда кто-то откроет кран.

Основой насосной станции является насос любой системы, но чаще всего центробежного типа. Его работой управляют датчики давления и оснащенный эластичной мембраной гидроаккумулятор, реагирующий на изменение объема воды (+)

Наличие насосной станции с гидробаком позволяет свести количество включений/отключений насоса до необходимого минимума. Это значительно экономит ресурс работы оборудования, продлевает срок его службы. Поскольку вода в гидробаке находится под давлением, во всей водопроводной системе дома можно создать хороший напор.

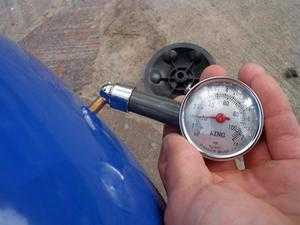

Приемлемый показатель обычно составляет около 1,5 атм, но его можно и повысить при необходимости. Отдельные бытовые приборы (стиральные и посудомоечные машины, ванны с джакузи, душевые кабины с гидромассажем) при отсутствии достаточного просто не могут работать.

Насосная станция эффективно решает эту проблему.

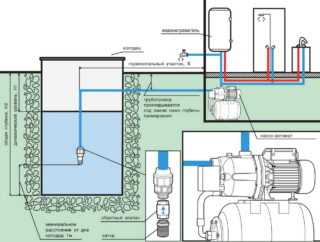

На этой схеме наглядно изображено устройство насосной станции и принцип работы такого оборудования: вода поступает в гидробак, который заполняется в автоматическом режиме (+)

Если по какой-то причине доступ к воде ограничен или отсутствует (поломка насоса, резкое понижение дебита скважины и т.п.), запас воды в гидробаке окажется очень полезным.

Водой можно будет пользоваться какое-то время, пока не восстановлен доступ к водным ресурсам. Если вместо станции используется насос, его отключение автоматически лишает воды всех жильцов дома.

Особенности установки и эксплуатации

Насосную станцию можно собрать самостоятельно, но проще купить уже готовый агрегат. Эти устройства относительно просты и в монтаже, и при эксплуатации.

Для установки станции понадобится ровная площадка и укрытие от непогоды. Шланг поверхностного насоса опускают в скважину или колодец, гидробак подключают к водопроводной системе дома, а всю систему обеспечиваю электропитанием (понадобится ).

Перед установкой насосной станции следует выбрать для нее подходящее место, обустроить прочное основание и обеспечить защиту от непогоды

После этого остается и приступить к эксплуатации станции. Дальнейшее вмешательство в работу устройства обычно не требуется.

Станция будет пополнять запас воды в гидробаке в автоматическом режиме. Рекомендуется примерно раз в три месяца проверять работу всех элементов насосной станции. По мере необходимости проводят техническое обслуживание отдельных узлов: промывку насоса, регулировку реле давления, замену мембраны в гидробаке и т.п.

Если насосная станция выбрана и установлена правильно, она может многие годы работать без перебоев.

Галерея изображений

Фото из

Чистота воды как аргумент выбора

Откачка воды из абиссинской скважины

Работа по перекачке воды из скважины

Забор воды из открытого источника

Проблема выбора насосной станции

Подобное оборудование предлагается потребителю в очень широком ассортименте.

Модели современных насосных станций различаются по целому набору параметров, таких как:

• цена;
• комплектация;
• место изготовления;
• бренд;
• производительность;
• объем гидроаккумулятора;
• потребляемая мощность;
• особенности конструкции;
• комплектация и т.п.

При насосной станции сначала следует тщательно изучить условия ее эксплуатации. Если источником забора воды служит скважина, следует внимательно изучить паспорт сооружения, там содержится много полезной информации.

Если же специальная техническая документация отсутствует, придется выяснить характеристики скважины самостоятельно.

Вот перечень показателей, на которые следует ориентироваться, выбирая насосную станцию:

• дебит скважины/колодца, т.е. количество воды, поступающее за единицу времени;
• статистический и динамический уровень воды в скважине;
• высота, на которую придется подавать воду;
• расстояние от источника воды до места ее потребления.

Производительность – один из основных показателей при выборе насосной станции. Она характеризует максимальный объем воды, который может быть доставлен в дом за определенный промежуток времени.

Сначала необходимо рассчитать, сколько именно воды понадобится. При этом учитывают количество людей, постоянно проживающих в доме, а также наличие и характеристики бытовой техники, при работе которой используется вода: стиральной машины, ванны, гидромассажа и т.п.

Насосные станции применяются в качестве агрегатов забора воды из подземных и открытых источников водоснабжения. Способны откачивать воду с глубины 8 — 10 м и транспортировать ее на высоту 12 — 30 м в зависимости от технических возможностей, заложенных производителем (+)

При этом параметры насосной станции следует соотнести с данными о дебите скважины или колодца. Проблемы могут возникнуть, если забор воды из источника производится более интенсивно, чем естественное пополнение запасов. В такой ситуации есть вероятность, что однажды скважина или колодец опустеет.

А это приведет к работе оборудования в режиме сухого хода. Поэтому, если производительность насосной станции в значительной мере превосходит дебит сооружения, имеющегося на участке, стоит поискать более подходящую модель.

Обычно для организации автономного водоснабжения в частном доме выбирают насосные станции, мощность которых варьируется в пределах 3-6 тыс. л/час.

Чтобы примерно представить необходимую производительность оборудования, можно ориентироваться на следующие сведения:

• Пиковое потребление воды на летней даче обычно составляет около 0,8-1,5 куб. м/ч.
• Семья из 4-6 человек, проживающая в коттедже средних размеров, потребляет примерно 1,5-2 куб. м/час.
• Для большого загородного дома с учетом необходимости полива, обслуживания бассейна, фонтанов и т.п. потребность в воде составит не менее 3-4 куб. м/ч.

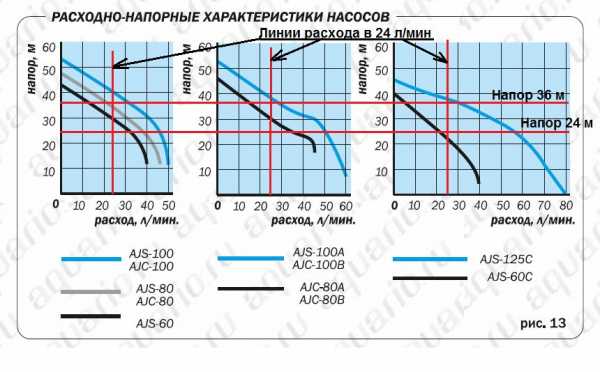

Мощность насосного оборудования может составлять 0,6-1,5 кВт. Здесь значение имеет не только количество воды, которую необходимо перекачать в дом, но также расстояние от места забора воды до точки ее потребления, а также высота, которую придется преодолеть водяному столбу, чтобы попасть в дом.

Чем больше эти показатели, тем более мощное оборудование следует выбирать.

Глубина, с которой приходится забирать воду, может иметь определяющее значение. Обычно насосные станции комплектуются поверхностным , который эффективен на глубине 6-8 м. Владельцы более глубоких скважин, как правило, должны использовать более мощные погружные насосы.

Решить проблему можно с помощью самовсасывающего насоса с . Это более сложное устройство, но оно позволяет увеличить глубину забора воды до 30 метров и даже больше. При этом такое оборудование можно использовать в стандартных четырехдюймовых скважинах.

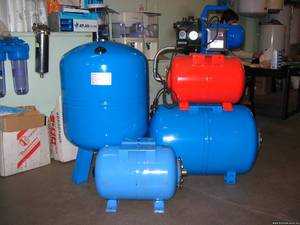

Разумеется, внимания заслуживают и размеры бака-гидроаккумулятора. Не стоит выбирать слишком большую по объему емкость, поскольку заполненная водой она приобретет значительный физический вес. Гидробаки обычно изготавливают из нержавеющей стали, а также из чугуна или пластика.

Гидробак насосной станции должен обеспечивать достаточный напор и запас воды, однако не следует приобретать устройство чрезмерно большого объема

Для длительного использования брать пластиковую емкость не имеет смысла, у нее слишком короткий срок эксплуатации. Чугунные баки исключительно надежны, но отличаются высокой стоимостью. Легкая, относительно недорогая и прочная сталь используется для изготовления гидробаков чаще всего.

Внутренний вкладыш из резины может иметь грушевидную форму или быть выполненным в виде мембраны. Поскольку этот элемент испытывает постоянную и при этом изменяющуюся нагрузку, со временем он может выйти из строя. Выбирая насосную станцию, имеет смысл задуматься о возможности замены вкладыша гидробака.

На стоимости насосной станции может существенно сказаться наличие защитных модулей. Это оборудование позволяет в автоматическом режиме отключить насос, если в источнике исчерпаны запасы воды. Если не отключить оборудование вовремя, работа в режиме “холостого хода” вызовет перегрев двигателя, что приведет к существенным поломкам.

В отдельных случаях приходится полностью заменять двигатель, насос или всю станцию. Стоит ли тратиться на насосную станцию с блоком автоматического управления? С одной стороны, это очень удобный модуль, с другой – дополнительные траты.

Галерея изображений

Фото из

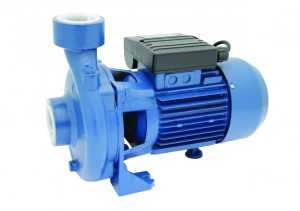

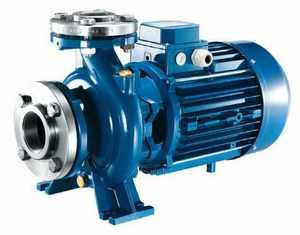

Насосная станция с центробежным насосом

Специфика применения вихревых агрегатов

Самовсасывающий центробежный насос

Многоступенчатый насос в станции

Почти во всех случаях автоматика является уместным приобретением, особенно если речь идет о водоснабжении большого дома в течение целого года. Управление насосной станцией в ручном режиме стоит рассматривать только в том случае, когда она приобретается для небольшой дачи, где такое оборудование используется нерегулярно.

Рекомендации для подбора оборудования

Насосная станция – оборудование не из дешевых. Подбирая подходящую модель, имеет смысл обратить внимание на продукцию известных брендов с хорошей репутацией.

Слишком низкая цена – не лучший показатель для насосной станции. Обычно такие агрегаты имеют проблемы с качеством, которые проявятся только во время эксплуатации.

Галерея изображений

Фото из

Определившись с объемом гидробака, типом и производительностью насоса, стоит обратить внимание на технические опции системы

Веским доводом в пользу приобретения машины является возможность самостоятельного проведения простейших операций по обслуживанию

Отлично, если техника оборудована экономным режимом потребления электроэнергии с плавной регулировкой, позволяющей выбрать оптимальную позицию

Существенно продлит ресурс помпы и избавит от необходимости ремонтировать станцию устройство защиты от перегрева мотора

Для предотвращения засорения насосная станция оборудуется встроенным фильтром. От пережега уплотнителей и, как следствие, порчи двигателя, избавит обратный клапан

Простоту заправки рабочей части насоса водой обеспечит широкое горло, удобная ручка облегчит переноску при необходимости

Для работы автоматической станции в штатном режиме в приоритете самовсасывающие агрегаты, оба патрубка которых расположены выше центральной оси машины

Как убедительный аргумент в пользу той или иной техники должен служить эксплуатационный срок гидробака и реле давления, замена которых в ходе эксплуатации нежелательна

Технические опции насосных станций

Профилактика засоров и поломок

Экономный режим работы станции

Встроенная система защиты двигателя

Приспособления для защиты от засорений и сухого хода

Эргономика эксплуатации и удобство подготовки

Патрубки самовсасывающих насосов

Реальный рабочий ресурс автоматики и гидроаккумулятора

Важнейший момент – постпродажное обслуживание и гарантийные обязательства. Изделие должно быть снабжено не только техническим паспортом и подробной инструкцией, но и должным образом оформленными гарантийными документами, которые следует внимательно изучить.

Длительный гарантийный срок автоматической насосной станции обычно говорит о ее высоком качестве. Следует также заранее ознакомиться с порядком оказания гарантийных услуг.

Бывает так, что для по гарантии приходится ехать в ближайший город, область или даже отсылать поломанное оборудование в соседнюю страну, а это долго и крайне неудобно.

По окончании гарантийного срока ремонтом и техническим обслуживанием придется заниматься самостоятельно. Нужно убедиться, что необходимые для этого материалы, запасные части и узлы находятся в свободной продаже, чтобы не пришлось в течение месяцев ожидать доставки нужного для починки станции элемента.

Со временем даже лучшая насосная станция может выйти из строя. Несложный ремонт можно выполнить самостоятельно при наличии подходящих материалов и запчастей

Обычно с насосными станциями известных зарубежных фирм больших проблем не возникает, поскольку они имеют не только широкую дилерскую сеть, но и налаженную систему постпродажного обслуживания своей продукции.

Стоит обратить внимание и на изделия отечественного производства, которые при высоком качестве могут предложить более привлекательные цены на насосные станции.

Рекомендуемые модели

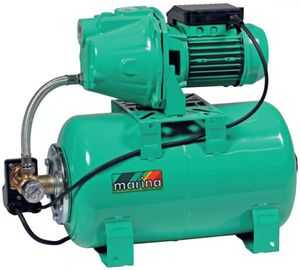

Marina APM 100/25

Это довольно мощная насосная станция итальянского производства с прочным чугунным корпусом. Она предназначена для перекачивания чистой воды.

Насосная станция Marina APM 100/25 с чугунным корпусом производится в Италии, отдличается высокой производительностью и повышенной надежностью

Потребляемая мощность оборудования составляет 1,1 кВт, производительность равна 2400 л/час, доступная глубина погружения – 25 м. Такая насосная станция прекрасно подойдет для обслуживания относительно крупного коттеджа.

Grundfos Hydrojet JPB 6/24

Насосная станция от известного итальянского бренда, потребляет 1400 Вт электроэнергии, при этом позволяет получать около 5 куб. м воды в час.

Насосная станция Grundfos JP 2 PT, изделие известной итальянской фирмы, поставляет воду с глубины 8 метров, подходит для летней дачи или небольшого коттеджа

Глубина погружения этого устройства относительно невелика – всего 8 м. Она рассчитана на эксплуатацию в умеренных широтах и отличается высоким качеством, впрочем, как и вся продукция с логотипом GRUNDFOS. Подходит для дачи или небольшого коттеджа.

Gardena 4000/5 Classic

Этот агрегат потребляет немного – всего 0,85 кВт при вполне впечатляющей производительности, которая составляет около 3500 л/ч.

Насосная станция GARDENA 4000/5 CLASSIC отличается высокой производительностью – 3500 л/ч – при относительно невысоком потреблении электроэнергии – всего 850 Вт

Это универсальный вариант насосной станции, который можно использовать для нужд дома и прилегающего участка. Используют такое оборудование даже для обслуживания узлов водоснабжения.

Джамбо 50/28 Ч-24 и Джамбо 70/50 Н-50 Н ДОМ

Насосные станции Джамбо Джилекс очень разнообразны. Производительность этих устройств, глубина погружения и мощность варьируются в достаточно широком диапазоне, что позволяет выбрать модель, идеально подходящую для конкретных условий.

Насосные станции Джамбо Джилекс – самый популярный выбор на территории России, поскольку при умеренной цене они демонстрируют высокую степень надежности

Например, Джамбо 50/28 Ч-18 с производительностью около 3 м³/ч подойдет для небольшой дачи.

А вот Джамбо 70/50 Н-50 Н ДОМ можно использовать в коттедже средних размеров. Некоторые модели дополнительно снабжены эжектором, что позволяет существенно увеличить глубину погружения. Стоимость насосных станций этого производителя относительно невысока, при этом отзывы о качестве продукции в основном положительные.

АКВАРОБОТ М

Это серия насосных станций водоснабжения, разработанная специально для источников воды с низким дебетом. Стоят такие модели относительно недорого, мощность насосной станции менее 250 Вт. Такой агрегат может стать отличным выбором для дачи или небольшого дома.

Насосная станция АКВАРОБОТ М — самый подходящий вариант для источников воды с низким дебитом. Агрегат характеризуется невысокой мощностью, всего 250 Вт

AL-KO HW 4000 FCS Comfort

Это идеальное решение для глубоких скважин. Для колодцев эту компактную модель также можно смело использовать. Мощность в 1000 Вт позволяет поднимать воду с глубины 45 м. Максимальная производительность 4 м³/ч.

Насосная станция AL-KO HWA 1300 F прекрасно подходит для скважин глубиной до 50 метров. Она обеспечит водой не только дом, но и участок

Такие насосные станции обеспечат необходимый напор в доме, а также осуществить поливочные работы на участке.

Wilo Jet HWJ 203 50л

Это насосная станция с резервуаром открытого типа. При мощности 1000 Вт ее можно использовать для забора воды с глубины 42 м. Производительность в пике составит 5 м³/ч.

Для работы в сложных погодных условиях идеально подойдет насосная станция известного бренда Wilo Jet HWJ 203, изготовленная из прочных материалов

Все агрегаты, выпускаемые под маркой Wilo, отличаются повышенной надежностью. Оборудование этого типа рассчитано на работу в условиях сурового климата.

Вихрь ACB-800/24

Это популярная на дачах и в частных домах насосная станция небольшого размера, но снабженная вместительным гидробаком. Максимальная глубина погружения составляет 9 м, мощность – 800 Вт, производительность – 3.6 м³/ч, средний ценовой диапазон. Все это сделало насосные станции “Вихрь” исключительно популярными.

Насосная станция “Вихрь” – агрегат относително недорогой, но надежный и очень популярный, рассчитан на глубину погружения до 9 метров

Стоит отметить, что это оборудование подходит для использования в жарком климате, поскольку без перебоев работает даже при 50 градусах жары.

Belamos XK 08 ALL

Это насосная станция производства Беларуси – обладает подобными характеристиками и находится в такой же ценовой категории. При мощности 800 Вт она обеспечивает производительность около 3.6 м³ воды в час.

Насосная станция BELAMOS XK, произведенная в Беларуси, это достойная альтернатива “Вихрю” как по производительности, так и по цене

Эту насосную станцию можно использовать как с колодцем или скважиной, так и при подключении к магистральному водопроводу. В любом случае она обеспечит необходимый напор воды.

Рекомендации по выбору насосной станции для дачи приведены в , а для частного дома – .

Выводы и полезное видео по теме

Здесь можно посмотреть обзор различных моделей насосных станций:

В этом видео содержатся полезные рекомендации по выбору насосной станции с учетом условий эксплуатации:

Если оборудование выбрано правильно, оно будет работать долго и без поломок. Насосная станция – отличный способ обеспечить достаточный напор в водопроводной системе дома, чтобы сделать его по-настоящему комфортным.

Подыскиваете эффективную и недорогую насосную станцию? Или есть опыт использования таких установок? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании насосных станций.

sovet-ingenera.com

Выбор насоса для насосной станции с элементами автоматики: виды, правила подбора, сравнение

Выбирая погружной насос для доставки воды из колодца или скважины, следует помнить, что его необходимо держать в воде. Из-за этого подобное оборудование должно удовлетворять определенным требованиям в плане прочности и безопасности. Далее пойдет речь о принципе работы этого оборудования, особенностях на фоне других аналогичных устройств и правилах выбора насоса для колодца.

Типы насосов

Вне зависимости от типа используемого насосного оборудования в любом случае цель их эксплуатации – обеспечить подачу воды к кранам. В то же время все модели можно различить по принципу работы. Это утверждение верно и в отношении вибрационных и центробежных насосов.

• Если говорить о центробежном насосе, то в нем рабочим узлом выступает крыльчатка, которая поддерживает необходимое давление воды. Двигаться ее в камере заставляет электродвигатель, и, подвергаясь воздействию центробежной силы, жидкость начинает течь вверх по шлангу.
• У вибрационного насоса все происходит немного иначе: для поддержания необходимого давления предусмотрен поршень, а схема его работы заключается в движении вверх-вниз.Также здесь имеется катушка индуктивности, работающая от сети 220 В. Благодаря ей поддерживается переменное магнитное поле. В момент увеличения магнитного поля поршень приближается к катушке, в результате в рабочую камеру насоса начинает течь вода. После уменьшения силы магнитного поля на поршень воздействует упругая пластина. Чтобы избежать вытекания воды, впускной клапан ограничивает ее выход, а сам поршень уже начинает выводить воду из камеры.

По каким параметрам выбирают насосы

Чтобы понять, какой из этих вариантов будет более предпочтителен в той или иной ситуации, следует рассмотреть плюсы и минусы каждого из вариантов этих устройств.

Преимущества и недостатки центробежных насосов

Если сравнивать их с вибрационными моделями, то эти установки демонстрируют в 2–3 раза большую мощность и производительность. В среднем эти аппараты могут работать на протяжении более 5 лет при условии, что им приходится доставлять чистую воду.

В случае попадания в нее ила или камешков величиной 1–2 мм это приводит к уменьшению эксплуатационного ресурса в 5–10 раз. Если в насос случайно попадут в камешки величиной 3–5 мм, то это может стать причиной возникновения неполадок в работе насоса, что потребует проводить дорогостоящий ремонт. Средние цены на модели насосов такого типа находятся в пределах 7 000 р.

Преимущества и недостатки вибрационных насосов

Эти установки отличаются тем, что на их работе не сказывается наличие загрязнений в воде в виде камешков величиной до 2 мм, что позволяет им демонстрировать неизменный уровень надежности и продолжительный срок службы. Но все меняется, если им приходится откачивать воду, где содержатся камешки величиной 3–6 мм. Это заметно уменьшает эксплуатационный ресурс клапана и поршня на 10–15%. Однако при выходе из строя владелец может своими силами заменить их новым изделием. В среднем подобное оборудование предлагается по цене 1500 р.

Как выбирать насос для колодца?

Чтобы принять верное решение в пользу подходящего варианта насосного оборудования, нужно учитывать следующие характеристики:

• высота подъема воды;
• производительность.

Эти сведения можно узнать из упаковки и лркументации насоса. Если планируется приобрести оборудование для колодцев, которые удалены от дома на расстояние, не превышающее 20 метров, то можно отдать предпочтение любой модели. При превышении расстояния, на котором колодец располагается от дома, но не более 50 км, наилучшим решением будут насосы, способные поднимать воду с минимальной высоты 20 метров. Когда же источник воды находится на расстоянии 50 метров, желательно рассматривать модели насосов, в которых указана высота подъема не менее 40 метров.

Если в число задач приобретаемого насосного оборудования будет входить подача воды в бак, установленный на чердаке, что расчетный показатель высоты подъема следует увеличить на расстоянии от земли до бака. Чаще всего оно равно 4–10 метров. Если добывать воду придется из очищенного и отремонтированного колодца, то выбирать можно любой тип насоса. Если вы планируете выкачивать воду из источника, который на протяжении более 5 лет не подвергался чистке и ремонту, то выбор следует делать среди моделей вибрационного типа.

Важный вопрос, каким должен быть забор воды — верхним или нижним. В каждой категории этих насосов имеются модели, предусматривающие верхний и нижний забор. В первое время возможности нижнего забора воды были предусмотрены у моделей дренажных насосов, обладающих повышенной производительностью. Благодаря высоким показателям мощности удавалось избежать перегрева в тот момент, когда уровень воды оказывался ниже.

Чтобы в процессе выкачивания воды из колодца не возникло перебоев в ее подаче, следует использовать аппараты с верхним забором. Даже если и уровень воды понизится, это не приведет к их перегреву и, как следствие, к выходу из строя. Подобное изменение приведет лишь к их переводу на «сухой» режим работы, а предусмотренная автоматика отключит их.

Автоматика для насосной станции

В момент опускания воды ниже критического уровня происходит перегрев насосного оборудования. Опасная ситуация возникает по той причине, что электрические и механические элементы насоса не погружены в воду, посредством которой осуществляется поглощение вырабатываемого тепла. Если снижение воды продолжится, то это приведет к переводу агрегата на режим «сухого хода», а это чревато повреждением подшипников центробежного насоса.

Для предотвращения этой проблемы в насосном оборудовании должна быть предусмотрена механическая и электрическая автоматическая защита. Благодаря автоматике удается наиболее правильно определить моменты необходимости включения и выключения насоса, чтобы обеспечить в водопроводе требуемый уровень давления. По этой причине при выборе ее необходимо ориентироваться на планировку системы водоснабжения.

Основными элементами автоматики для колодцев являются следующие:

• датчики давления в водопроводе;
• датчики сухого хода;
• датчики уровня воды;
• блоки управления;
• комбинированные блоки, которые могут содержать несколько элементов.

Как работает электрическая защита от понижения уровня воды?

Если эксплуатация центробежной насосной установки проходит в нормальных условиях, то для его работы используют ток определенного номинала. На силу тока оказывает влияние плотность вещества, которое необходимо добывать с глубины: с увеличением его плотности требуется повышать и значение тока. Если рабочая камера будет заполнена не жидкостью, а воздухом, это приведет к уменьшению показателя только в 2–3 раза. Основное назначение датчика «сухого хода» заключается в контроле показателей потребляемого тока, в случае снижения потребления устройство обесточивает насос.

Также в этих установках предусмотрен и другой тип электрической защиты, действие которого обеспечивает разница электропроводности воды и воздуха. Для этого необходимо погрузить в колодец электроды, нижний край которых должен располагаться на 3–5 см выше критического уровня. Срабатывание автоматики и отключение насоса происходит еще до момента перегрева оборудования, что обеспечивает больший эксплуатационный ресурс насоса.

Как работает автоматика с датчиком давления воды?

Если запасы воды в колодце становятся все меньше, а насос уже начинает подавать вместо жидкости воздух, то это приводит к снижению давления в шланге или водопроводе. В момент достижения при снижении давления определенного уровня, который задан в датчике, последний обесточивает насос. Подобные датчики являются обязательным элементом защиты любого насосного оборудования.

Встречаются и такие модели, в конструкции которых предусмотрены встроенные датчики перегрева. Они работают в тот момент, когда температура поднимается выше предельного значения.

Как работает механическая защита от понижения уровня воды?

Подобная защита состоит из пластикового или пенопластового поплавка, к которому подсоединен тонкий капроновый шнур, ведущий к датчику. В момент падение воды ниже уровня, который соответствует длине шнура, с датчика поступит сигнал на контроллер, в результате насос будет отключен. Для запуска установки необходимо выполнение единственного условия — уровень воды должен подняться до необходимой отметки. Подобная система предусмотрена в отдельных моделях погружных насосов и центробежного типа.

Особое внимание следует уделить особенностям работы автоматического регулирования напряжения сети. Любое изменение этой характеристики на 20 В приводит к увеличению износа оборудования на 10–15%. Если разница достигает 40 В, то износ увеличивается уже на 40-50%. Не допустить разрушающего воздействия на насос можно посредством использования стабилизатора, который может выровнять напряжение. Причем для решения этой задачи следует применять устройство, которое рассчитано на работу с индуктивной нагрузкой.

Свои нюансы имеются в отношении работы автоматического регулирования давления в системе водоснабжения. Если погружной насос будет эксплуатироваться в сочетании с такими обязательными элементами, как гидроаккумулятор и автоматика регулирования давления в водопроводе, то у вас появится возможность для поддержания постоянной подачи воды с давлением 1,5–2,5 бар.

Оказывая воздействие на воду, насос заставляет двигаться ее в гидроаккумулятор. Когда давление поднимется до отметки 2,5–2,8 бар, сработает датчик давления, и насос будет обесточен. В момент использования той или иной точки водоразбора происходит расходование воды, что приводит к снижению давления. Когда давление опускается ниже уровня 1,5–1,7 бар, срабатывает датчик, в результате насос начинает работать и доводит давление воды в системе до необходимого уровня.

Где приобрести насосы и автоматику?

Подробная продукция представлена в хозяйственных и строительных магазинах. Альтернативой им могут выступить и интернет-магазины, в которых потребитель может оформить доставку купленных товаров в офис или выбрать вариант доставки транспортной компанией. Если вы решили все вопросы о необходимых параметрах насос для колодца и автоматики к нему и готовы уже приобрести конкретную модель, позаботьтесь об оформлении гарантии. Желательно, чтобы торговая точка, где вы собираетесь приобрести насос и автоматику, находилась недалеко от дома. В противном случае при выходе из строя блока или всего агрегата вам придется ехать на другой конец города или за его пределы.

Сравнение погружных насосов

Чтобы оценить все достоинства подобных установок, следует рассмотреть их возможности на фоне других аналогичных устройств, которые сегодня доступны на рынке.

Сравнение с насосными станциями

Погружные насосы имеют определенные достоинства на фоне готовых насосных станций, которые в первую очередь проявляются в эксплуатации. В случае использования последних возникает немало трудностей, поскольку здесь насос устанавливают выше уровня воды. Если обратный клапан выйдет из строя, то насос может в течение определенного времени подавать воду в режиме «сухого хода», тем самым ему будет обеспечено необходимое разрежение и подъем воды до уровня крыльчатки. Однако эта проблема может быть решена, если установить еще один насос, задачей которого будет обеспечение жидкости в шланге между станцией и обратным клапаном.

Емкость гидроаккумулятора станции составляет 5–10 литров. По этой причине, если расход воды увеличивается, что может наблюдаться во время купания, стирки или мытья посуды, автоматика увеличит частоту включения установки до 6 раз в минуту и более. Подобный режим работы, естественно, негативно влияет на эксплуатационный ресурс агрегата, уменьшает срок его службы. Станция способна добывать воду с глубины не более 9 метров. Если источником воды выступает колодец, то для организации автоматической системы водоснабжения в нём устанавливают станцию, а в доме размещается дополнительный гидроаккумулятор.

Однако это приведет к увеличению затрат на устройство такой системы в 1,5–2 раза, если сравнивать ее с системой, предусматривающей погружной вибрационный насос. Подобная система будет уступать последнему варианту и в такое же количество раз по надежности. Если выбирать между станцией и циркуляционным насосом, то по цене не будет никаких отличий, однако превосходство все же будет на стороне погружного насоса по причине того, что его надежность в 1,5–2 раза выше.

Заключение

Для организации системы водоснабжения, предусматривающей подачу воды из колодца, эффективным решением может стать погружной насос. При этом необходимо учитывать, что такая система подвержена перегреву. По этой причине рекомендуется использовать ее в сочетании с автоматикой. Она позволит избежать перегрева, вызванного падением уровня воды, и обесточит насос, что позволит продлить срок его службы.

stoki.guru

Выбор насоса для насосной станции.

Здравствуйте, уважаемые читатели «Сан Самыча». Мне кажется, нет нужды повторять прописную истину о том, что насос является «сердцем» системы водоснабжения и основным элементом насосной станции, и к его выбору нужно отнестись со всей ответственностью. Поэтому, сразу к делу…
В предыдущей части мы определились с необходимыми для выбора насоса характеристиками. Но что они означают, и что с ними делать?
В паспорте каждого насоса производитель указывает так называемую расходно-напорную зависимость в виде графика или таблицы. По этой зависимости можно определить соответствует насос найденным нами характеристикам или нет.

Например, Q/H- графики насосов Pedrollo серии JCR. Между минимальным и максимальным необходимыми нам напорами расположены графики трех насосов: 1А, 10М, 10Н. Если брать с запасом, то подойдут еще 15М и 15Н. С их помощью можно обеспечить водой и третью точку водоразбора. А вот насосы 1С и 1В нам не подходят, хотя 1В, казалось бы, проходит по заявленным производителем характеристикам.

  У Q/H-графиков насосов Aquario — еще лучше видно насколько могут отличаться заявленные производителем максимальные характеристики от выявленных с помощью несложного гидравлического расчета.

Конечно, технические характеристики насосов — это далеко не все, что нужно учитывать при выборе насоса или насосной станции в магазине. На решение купить тот или иной насос должно повлиять и надежность производителя, и материалы, из которых изготовлены основные части насоса, и в немалой степени — цена насоса. И все же знания о необходимых для Вашей системы характеристиках насоса — очень важны.
Но прежде, чем Вы ринетесь в ближайший магазин, выбирать нужный Вам насос, хотелось бы пару слов сказать о различных типах насосов и особенностях их применения.

Поверхностные насосы.

Различают, так называемые, вихревые насосы и центробежные, которые, обычно, снабжены встроенным эжектором. У каждого из них есть свои достоинства и недостатки. Но что их объединяет: они не являются реально самовсасывающими насосами, потому что, как правило, они не могут создать на всасе разрежения достаточного для самостоятельного поднятия воды с глубины, если всасывающая труба или хотя бы корпус насоса не заполнены водой.

К достоинствам вихревых насосов можно отнести:
— небольшие габариты;
— относительно небольшая потребляемая мощность;
— устойчивость к сухому ходу;
— как правило, устойчивость к высоким температурам перекачиваемой воды.
К недостаткам относится:
— чувствительность к подсосам воздуха на всасе;
— небольшая глубина всасывания;
— как правило, низкая стойкость к наличию абразива в воде;
В принципе, с воздухом и небольшой глубиной всасывания можно легко справиться, дополнив всасывающую трубу некоторыми устройствами, о которых я уже рассказывал, к сожалению, за счет потери напора и расхода.

Центробежные насосы со встроенным в корпус насоса эжектором успешно противостоят недостаткам вихревых насосов:
— глубина всасывания до 9 метров;
— легко проглатывают небольшое количество воздуха вместе с водой, продолжая работать;
— относительно терпимы к абразивным включениям в воде;
— имеют свойства самовсасывания при заполненном водой корпусе насоса и небольшой глубине всасывания.

Встроенный эжектор. Последствия сухого хода.

Но за это приходится платить некоторую цену:
— высокое потребление электроэнергии по сравнению с другими насосами из-за невысокого КПД;
— чувствительность к температуре воды и сухому ходу, если встроенный эжектор сделан из полипропилена, а это большинство насосов;
— значительные габариты и масса, вследствие конструктивных особенностей.
Так же есть центробежные насосы без включенного в их корпус эжектора, так называемые моноблочные.  Они по своим достоинствам и недостаткам почти полностью повторяют вихревые, имея все же одно неоспоримое преимущество: очень высокие показатели расхода и напора при небольших энергозатратах.

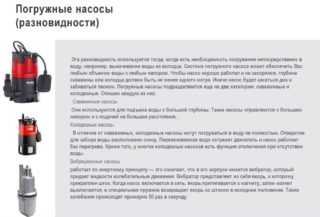

Погружные насосы.

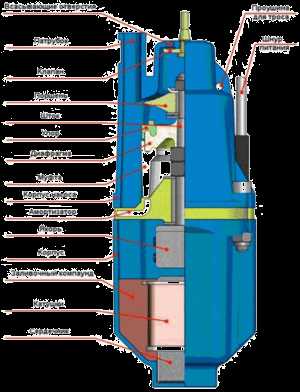

Не буду долго останавливаться на вибрационных насосах. Их характеристики очень похожи из-за особенностей конструкции, присущих только им. И обусловлены не столько мощностью двигателя (соленоида), а диаметром поршня, частотой в электросети и качеством настройки вибратора и обратного клапана. А их долговечность зависит от качества материалов и сборки (впрочем, как и любого другого механизма) и аккуратности их хозяина.
Кстати, если Вы увидели вибрационный насос с повышенными характеристиками, посмотрите, с какой частотой сети его рекомендуют использовать. Это касается, конечно же, импортных насосов.
Центробежные погружные насосы, практически лишены недостатков, кроме разве что высокой цены и немаленьких габаритов. Скважинные насосы, ограниченные в габаритах диаметром скважины, для улучшения своих характеристик вырастают в длину (высоту) за счет увеличения длины двигателя и количества рабочих колес.
Сейчас наличие в насосе 15-20 последовательно размещенных в корпусе насоса рабочих колес уже не редкость, что легко «раздувает» их размер до полутора метров, а иногда и больше. Это иногда ограничивает их применение для использования в других источниках, где высота столба воды небольшая.

Для таких источников выбирают колодезные насосы, которые не стеснены в объеме диаметром скважины, и могут выдавать неплохие напор и расход при скромной длине (высоте). Как правило, их снабжают встроенной защитой по сухому ходу или поплавковым выключателем.

Погружные центробежные насосы, обычно, медленно умирают под воздействием абразива (песка), находящегося в перекачиваемой воде потому, что они довольно требовательны к качеству воды, а встроенные фильтры не всегда могут очистить перекачиваемую воду от абразива. К тому же сложность конструкции и высокие требования к её герметичности ограничивают ремонтопригодность таких аппаратов.
В целом же, погружные насосы незаменимы там, где вода залегает на глубине больше 15-20 метров. И по своим характеристикам вполне самостоятельно могут справиться с обеспечением частного дома водой. Их так же можно использовать, как насосы первой ступени подъема в насосных станциях, организованных по тандемной схеме.

sansamuch.ru

Устройство насосной станции на основе погружного насоса

Оглавление статьи

В этой статье я расскажу вам, что нужно для сборки насосной станции на основе погружного насоса. Такая необходимость возникает часто, а готовых решений на рынке немного и ценами они не радуют. Напомню, что насосная станция необходима для организации в частном доме или на даче водопровода с нормальным напором воды (автоматика насосной станции отрегулирована по умолчанию на 3 атмосферы). Итак, начнем!

Составные части насосной станции на основе погружного насоса.

Как и в случае с поверхностным насосом, для сборки станции нам будут необходимы:

• Погружной насос — самая важная часть станции, как ее выбрать читайте в этой статье
• Гидроаккумулятор — в случае с использованием погружного насоса лучше использовать гидроаккумуляторы объемом от 35 литров, но можно использовать и 24-литровый, если нет лишних денег.
• Пятивыводной штуцер — нужен как связующий узел для соединения реле давления и гидроаккумулятора. На него приходит труба от насоса и от него уходит труба к точкам разбора
• Реле давления — подробно рассматривалась здесь.
• Манометр — лучше выбрать аксиальный, на радиальном не удобно будет смотреть
• Муфта с накидной гайкой диаметром 1 дюйм — нужна для подсоединения пятивыводного штуцера к гидроаккумулятору.
• Фитинги для подключения труб — тут вариантов много и надо исходить из ваших пожеланий. Для загородного дома я рекомендую ПНД трубу диаметром 32 или 40 мм. Можно использовать и дешевую трубу диаметром 25 мм, но при этом у насоса упадет расход.
• Блок защиты от «сухого хода» — это может быть любой блок управления насосом с функцией защиты от «сухого хода». Например, я имел дело с простым китайским блоком под названием Brio 2000.
• Фильтр грубой очистки — может применяться обычный грязевик или колба

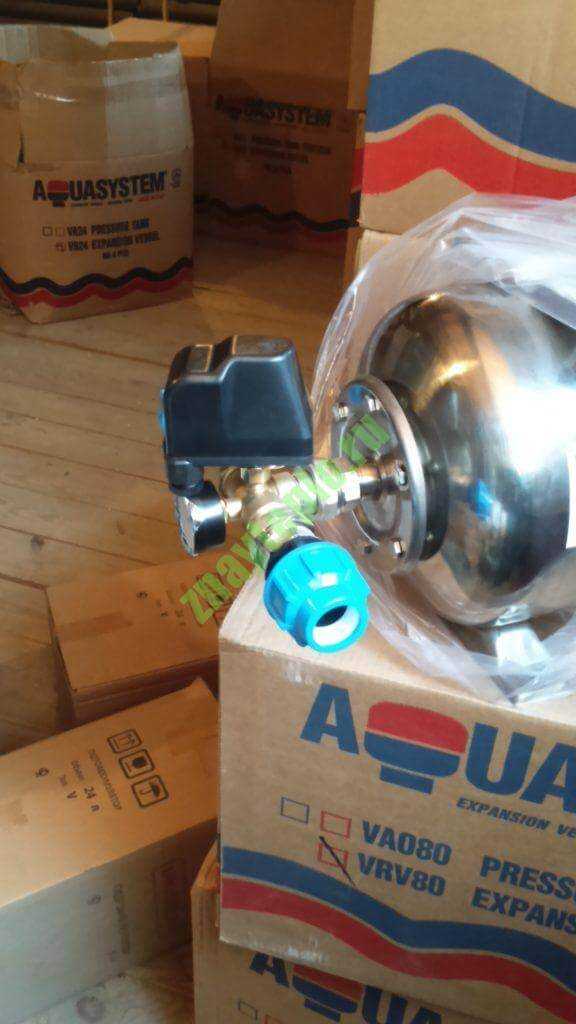

Если собрать все вышеперечисленное в один узел, то получится следующее:



Это конечно же не единственный вариант для сборки насосной станции и  здесь нет блока защиты от «сухого хода». Он устанавливается на напорной магистрали до первой точки разбора. В наших магазинах вы можете приобрести самые разные устройства, которые будут заменять те или иные узлы описанные выше. Для примера рассмотрите модель реле давления Italtecnica PM5-3W. Данная модель заменяет объединяет в себе пятивыводной штуцер, манометр и реле давления. Но надежность такого узла ниже, чем у вышеописанной сборки.

Italtecnica PM5-3W



К изображенному выше реле необходимо добавить пару муфт с накидной гайкой (или как их называют в народе «американок») для подключения его к гидроаккумулятору и напорной магистрали.

Готовые решения насосных станций на глубинном насосе.

Для тех, кому лень самому собирать станцию, существуют уже готовые станции на базе погружных насосов. Рассмотрим, для примера, станцию от производителя «Джилекс», которая называется «Водомет-Дом».

Водомет-Дом.

Компания «Джилекс» предлагает  следующий готовый продукт (смотрим на рисунок справа). Давайте разберемся в том, что входит в состав данной насосной станции:

• Глубинный насос — предлагаются два вида насосов с напором 75 или 90 метров.
• Обратный клапан на входе насоса — необходим для предотвращения гидроударов.
• Скважинный оголовок — в комплект поставки не входит, нужно приобрести отдельно.
• Пульт управления — в этом узле сосредоточен «мозг» станции, который управляет работой станции.
• Корпус фильтра — колба для картриджей 10 дюймов.
• Трехвыводной штуцер — он соединяет гидроаккумулятор с датчиком давления. Из него труба, которая идет к потребителю.

Цена данной насосной станции превышает цену «самодельной» в полтора раза. Главным преимуществом сборки «Водомет-Дом» является пульт управления на микроконтроллере, с помощью которого можно разнообразно программировать работу станции.

Резюме статьи.

Насосная станция на основе погружного насоса является очень хорошим решением для частных домов. В отличии от насосных станций на основе поверхностных насосов, такие станции могут поднимать воду с любой глубины, а дальше автоматика работает точно так же, устанавливая верхний порог давления в системе. Все, что нужно для самостоятельной сборки автоматики, перечислено выше. На этом все, пишите вопросы в комментариях, не забывайте делиться статьей через социальные сети.



znayteplo.ru

Что лучше – насос или насосная станция: главные отличия и критерии выбора

Содержание статьи:

Главный вопрос для людей, собирающихся купить оборудование для водоснабжения, что выбрать: хороший погружной насос или поверхностную насосную станцию. Однозначного ответа нет, так как на работу того или иного агрегата влияет сразу несколько факторов. Если изучить их подробно, можно точно решить, что купить.

Главные отличия насоса от насосной станции

Работа насосной станции

Чтобы сделать выбор между насосной станцией или погружным насосом, нужно учесть, сколько времени планируется эксплуатировать устройство: оно будет работать только во время дачного сезона или хозяева проживают в доме постоянно. Если люди приезжают на дачу редко, оборудование желательно убирать, чтобы не украли. Демонтировать погружной агрегат легче, чем перенести в другое помещение насосную машину со всеми трубами и шлангами.

Основные отличия:

• При работе насосного стационарного агрегата подкачка воды происходит в гидроаккумулятор. Когда в нем достигается нужное давление, реле выключает устройство, а жидкость переходит к потребителю. Гидроаккумулятор – это часть оборудования, связанная с остальными узлами. В погружном насосе не предусмотрен запас воды, он включается каждый раз, когда наверху открывают кран. Чтобы меньше эксплуатировать агрегат, необходимо присоединить к нему накопительный бак отдельно. Его можно сделать большим – до 200 литров, в таком случае насос будет включаться один раз в сутки.
• Погружной прибор расходует намного меньше электроэнергии, так как не тратит ее на всасывание, как это делает станция.
• Станцию слышно в жилом помещении, если она расположена недалеко, погружной агрегат трудно услышать, даже если он находится за стенкой, потому что жидкость снижает вибрации, а двигатель расположен в толще воды.
• Преимущество погружного прибора в глубине, из которой он способен поднять воду на поверхность – до 50 метров. Станция качает жидкость максимум с 10 метров.
• Стоимость насосной машины выше, чем погружного насоса.

Преимущества есть у обоих разновидностей, недостатки тоже, но каждый рассчитан на индивидуальную ситуацию, поэтому к выбору нужно подходить осознанно.

Сложнее выбрать между поверхностным насосом и поверхностной насосной машиной. Здесь на первый план выходит принцип работы и среда, в которой будут работать устройства.

Вихревой поверхностный насос не используется для перекачки грязной жидкости или воды с песком, потому что твердые частицы разрушают внутренние детали и выводят агрегат со строя. Если прибор покупается для дренажа или перекачки воды из водоема, лучше воспользоваться центробежным или погружным оборудованием.

Схема работы погружного насоса

По мнению специалистов, общих характеристик между станциями и обычными агрегатами больше. При выборе между насосной станцией или насоса с автоматикой смотрят на КПД: если он одинаковый, разницы в работе нет.

Отличие насосной станции от поверхностного насоса:

• цена – насосы выпускаются без накопительного аккумулятора, следовательно, стоят дешевле;
• станция рассчитана на стационарное использование, а насос можно перемещать;
• станция габаритнее;
• марка производителя: часто простые насосы без накопителя служат дольше, чем купленная стационарная установка неизвестного происхождения.

Не рекомендуется экономить на оборудовании, от качества работы которого будет зависеть комфорт всех жильцов. Если в продаже нет подходящего насосного поверхностного устройства, лучше купить насос немецкого производителя, установить накопительный резервуар и сократить частоту включений до 1 – 2 раз в сутки.

Критерии выбора

Основной критерий – мощность двигателя. На семью из 3–5 человек нужно покупать агрегат, способный давать 3–5 кубических метров воды.

Учитывается глубина скважины или колодца. Если вода находится всегда примерно на одном уровне, можно брать станцию. Но если в жаркое время скважина пустеет, понадобится погружной насос, работающий на глубине до 50 м, чтобы не остаться без воды летом.

Высота водяного столба важна в том случае, когда оборудование находится далеко от дома. Показатель высчитывают по формуле, только потом идут выбирать прибор с заданными параметрами.

В каких ситуациях следует сделать выбор в пользу насоса

Если в магазине нет насосной станции с нужными характеристиками или принципом работы, либо ее производитель не внушает доверия, выбирают насос. Если это будут немецкие, итальянские или датские производители, есть шанс, что агрегаты прослужат минимум 7 лет без ремонта.

Если в летнее время вся семья переезжает в полностью обустроенную дачу, где планируется включать сантехнические приборы и кухонную технику, понадобится насос, который с наступлением осени можно демонтировать и спрятать в доме.

Если в доме уже имеется стационарный прибор, а насос необходим для уличных работ или огорода, который находится вблизи водоема, нет надобности переплачивать за станцию.

Кроме питьевой воды можно перекачивать нечистоты или осушать низины. Для таких работ подойдут дренажные или фекальные насосы с абсолютно другим принципом работы.

Если напора насосной станции, находящейся в доме, не хватает для полива участка, нужен второй экземпляр – мощнее, который будет работать из другого водозабора. Демонтировать и переносить станцию долго и неудобно. Небольшой насос весит гораздо меньше.

Когда следует выбрать насосную станцию

Схема подключения насосной станции

Сервисные центры для ремонта и замены деталей насосного оборудования могут быть не во всех городах. Это важный момент, если вдобавок купить китайский агрегат, который с высокой вероятностью будет чаще ломаться. Детали дешевые, но проблемно их быстро найти. Ждать, пока заказ придет из интернета, не всегда есть возможность, поэтому лучше купить агрегат известного производителя, сервисный центр которого есть в городе.

Погружное оборудование более сложное. Если устанавливать его придется самостоятельно, но нет необходимых навыков, лучше выбрать насосную станцию с упрощенным способом подключения.

По стоимости насосная машина будет дешевле, чем такой же мощности погружной насос, примерно в 2–3 раза. Среди похожих агрегатов нужно выбирать производителя. Российские изделия мало чем отличаются от западных аналогов, поэтому стоит присмотреться к ним, чтобы не переплачивать.

Стоит подумать, в каких условиях будет работать оборудование, насколько помещение утеплено. Еще один нюанс, касающийся работы насосной станции: на всасывание нельзя ставить шланг, потому что он при работе слипается, а зимой может лопнуть при низких температурах. Для поверхностного насосного оборудования нужна пластиковая труба, чтобы агрегаты работали без перебоев.

strojdvor.ru

Автоматические насосные станции | Насосы и принадлежности

Добрый день, уважаемые читатели блога nasos-pump.ru

Автоматическая насосная станция

В рубрике «Насосы» рассмотрим автоматические насосные станции (АНС). Для людей, живущих в частном секторе, поселке, сельской местности или на даче, где нет водопровода, существует проблема, как обеспечить себя водой для бытовых и хозяйственных нужд.
Современная бытовая техника: стиральные и посудомоечные машинки, электрические проточные или накопительные водонагреватели, газовые котлы или колонки требуют наличия давления холодной воды 0,5-1,5 бара. При отсутствии своего водопровода эти приборы работать не будут. Чтобы решить данную проблему необходимо обустроить свою автономную систему водоснабжения. Для этого достаточно иметь источник водоснабжения – колодец или скважину и автоматическую насосную станцию. Выбор конкретной автоматической насосной станции производится в зависимости от требований к водопроводной системе и источнику водоснабжения. Имеющиеся сейчас в продаже или собираемые под заказ автоматические насосные станции способны удовлетворить любые, самые сложные потребности.

Устройство и конструкция

Автоматические насосные станции рис 1 состоят из поверхностного электронасоса, гидроаккумулятора (емкостью 19, 20 или 24 л. в стандартной комплектации), реле давления, манометра, соединительной арматуры и электрических подключений.

Автоматическая насосная станция

Насос – это основной элемент станции. Поверхностные насосы бывают самовсасывающие, нормально всасывающие или с выносным эжектором. Самовсасывающий и нормально всасывающий насос может всасывать воду с глубины 7-8 метров. Центробежные насосы с выносным эжектором всасывают воду с глубины до 45 метров. Единственное условие для таких насосов – это диаметр обсадной трубы, позволяющий опустить выносной эжектор в скважину. Размер выносных эжекторов 2 и 4 дюйма. Для скважин, где до зеркала воды более 8 метров и внутренний диаметр обсадной трубы составляет 100 мм и более, используются также  насосы для скважин. Нужно помнить, что для создания давления в системе автономного водоснабжения, поверхностный или погружной насосы, выбираются с запасом от своего номинала, а запас определяется желаемым максимальным давлением в системе водоснабжения.

Гидроаккумулятор используется для увеличения объёма запаса питьевой воды, смягчения гидравлических ударов, регулирования количества включений и выключений насоса, а также для корректной работы реле давления.

Реле давления служит для автоматического включения и выключения насоса в зависимости от заданного давления в системе. Реле давления включает насос при достижении давления в системе нижнего уровня и выключает при достижении верхней отметки давления. Если производительность (дебит) скважины или колодца меньше, чем производительность используемого насоса, то существует вероятность того, что насос выкачает воду, и будет работать без протока жидкости («сухой ход»), что в конечном результате приводит к выходу насоса из строя. Для решения этой проблемы используется реле давления с защитой от «сухого хода», которое отключает насос при отсутствии протока жидкости. Чтобы запустить насос в работу необходимо принудительно включить реле давления при помощи специального рычажка. Сейчас в продаже появилось много электронных реле протока, предназначенных для защиты насосов от работы в режиме «сухой ход». Например: Brio, Spin и другие. Если АНС производит забор воды из бака, то самым дешевим способом защиты от «сухого хода» является поплавок, который монтируется  в емкости.

Пятерник используется для удобного и быстрого монтажа реле давления, манометра и гибкого шланга.

Манометр предназначен для визуального контроля давления включения и выключения в автономной системе водоснабжения, при настройке системы водоснабжения и в процессе ее работы.

Гибкий шланг с уголком используется для подключения насосного оборудования к гидроаккумулятору.

Монтаж

Перед монтажом АНС необходимо правильно выбрать место установки. Рекомендуется производить установку в приямке, цокольном этаже или подвале на горизонтальной поверхности, в сухом, проветриваемом и защищенном от непогоды месте. Если АНС будет монтироваться в жилом помещении, то необходимо выбирать насосы с низким уровнем шума. Например, многоколесные насосы с материалом рабочих колес из норила (специального пластика использующегося для изготовления рабочих колес и диффузоров).

Всасывающий трубопровод:

1.  Должен иметь такой же условный проход, что и всасывающий патрубок насоса, или, по возможности, на один типоразмер больше. Для всасывающих магистралей протяженностью свыше 10 метров или при глубине всасывания свыше 4-5 метров рекомендуется выбирать диаметр всасывающего трубопровода на один типоразмер трубы больше (например, если подсоединительный размер насоса составляет 1”, то диаметр трубопровода составляет 1 1/4”)

2.  Должен быть как можно короче, без усечений диаметра и резких поворотов. Чем длиннее всасывающий трубопровод, тем большее сопротивление он создает, и тем с меньшей глубины насос может поднять воду на поверхность.

3.  Должен быть расположен так, чтобы он всегда имел наклон вверх по направлению к насосу. Не допускать образования воздушных пробок во всасывающем трубопроводе. Если в качестве всасывающего трубопровода используется шланг, необходимо применять армированные шланги. Эти шланги более прочные и не сжимаются при всасывании.

4.  Должен быть герметичным и не допускать утечек жидкости или подсоса воздуха. На всасывающем трубопроводе нужно стремиться к тому, чтобы делать как можно меньше соединений. Все соединения необходимо тщательно проверять на герметичность.

5.  Должен быть всегда установлен обратный клапан с сеточкой, чтобы предотвратить опорожнение насоса и трубопровода после выключения насоса. Обратный клапан с сеточкой также защищает насос и расположенные далее по системе оборудование от крупных частиц, таких как листья, ветки и насекомые. Для правильной работы насоса трубопровод с обратным клапаном должен быть погружен в воду, минимум, на 30-50 сантиметров.

Напорный трубопровод:

Диаметр напорного трубопровода определяется потребляемым расходом и давлением, необходимым в точке водоразбора. Не рекомендуется усекать диаметр напорного трубопровода до 1/2″, если количество одновременных точек потребления больше трех-четырех. Рекомендуется устанавливать обратный клапан на напорном трубопроводе, чтобы производить техническое обслуживание без необходимости слива воды с трубопровода. Эта мера предосторожности становится обязательной, когда в напорном трубопроводе имеется столб воды, превышающий 20 метров.

Электрическое подключение:

Для подключения АНС в электрическую сеть используется кабель с евро вилкой. Розетка с заземляющим проводом должна быть подключена к электрическому щитку. В щитке смонтированы: устройство защитного отключения оборудования (УЗО) с номинальным током утечки 30 мА и автомат защиты двигателя, рассчитанный на номинальный ток электродвигателя. При такой схеме подключения защита двигателя АНС наиболее эффективна.

Ввод в эксплуатацию

Перед вводом АНС в эксплуатацию необходимо проверить давление в воздушной камере гидроаккумулятора, которое должно быть ниже давления включения насоса приблизительно на 0,2 бара (атм.) Контролировать уровень давления в гидроаккумуляторе можно с помощью обычного автомобильного манометра. Если давление недостаточно, его необходимо поднять до требуемого уровня при помощи воздушного насоса или компрессора. При давлении воздуха больше, чем необходимо, стравить излишки воздуха до нормы.

Перед вводом в эксплуатацию насос и всасывающий трубопровод обязательно должны быть заполнены водой. Для этого: выкрутить заглушку заливного отверстия, залить в насос воду до тех пор, пока вода не польется через край, закрутить заглушку.

После запуска насосной станции в работу, проверить работоспособность автоматики. Исправно функционирующее реле должно отключить насос, когда давление в системе достигнет верхнего уровня настройки реле, и включить насос, когда давление опускается до нижнего уровня настройки реле. При необходимости, можно осуществить настройку реле давления на необходимое давление включения и выключения насоса. Верхняя настройка реле (давление выключения насоса) не должно превышать давление (напор), которое насос реально может выдать в данных конкретных условиях эксплуатации.

Регулировка реле давления производится в действующей системе. После запуска системы водоснабжения в работу и проверки ее на герметичность, проверяем, при каком давлении станция отключится. Для этого необходимо прекратить разбор воды. При закрытии всех водоразборных кранов насос продолжает работать так, как ему необходимо время для закачки воды в гидроаккумулятор. Время работы насоса зависит от емкости гидроаккумулятора, производительности насоса и выставленного давления отключения станции. По манометру контролируем давление отключения. Начинаем отбор воды, открыв ближайший кран на разбор 2-3 литра в минуту. Сначала вода вытесняется из резиновой груши гидроаккумулятора под действием сжатого воздуха, и давление в системе и гидроаккумуляторе снижается. При достижении в системе давления равного нижнему давлению настройки реле, произойдет включение станции в работу. Заводская настройка реле давления 1,4-2,8 бара. Оптимальным давлением включения насоса на большинстве станций является 2 бара, а отключения 3 бара.

Эксплуатация обслуживание и ремонт

При правильном монтаже и соблюдении условий эксплуатации автоматические насосные станции практически не требует обслуживания. Примерно раз в полгода необходимо проверять давление в гидроаккумуляторе. Основными признаками того, что есть проблема с гидроаккумялятором – это частые включения и выключения насоса, включение насоса сразу после открытия водоразборного крана и остановка насоса после закрытия крана.

Нестабильное напряжение в электрической сети, или попадание в систему воздуха может существенно повлиять на работу АНС и привести к выходу ее из строя.

При пониженном напряжении питания менее ~198 вольт происходит очень тяжелый пуск двигателя. Пусковой ток в 5-7 раз превышает рабочий, и плюс время запуска двигателя увеличивается. Во время такого режима работы очень часто происходит пробой конденсатора. При вскрытии крышки конденсаторной коробки, последствиями пробоя конденсатора являются: его вздутие, оплавление корпуса, расплавление и вытекание пластин конденсатора. Если нет защиты от перегрузки по току, то бывает ситуации, когда из строя выходят одновременно и конденсатор и пусковая обмотка, или только пусковая обмотка, а конденсатор остается целым. Признак таких неисправностей, двигатель «гудит», но не вращается. Если конденсатор можно купить и заменить самостоятельно, то ремонт статора нужно проводить в специализированной ремонтной мастерской.

Нарушение целостности обратного клапана или попадание посторонних предметов под его тарелку, а также не качественные соединения участков труб всасывающего трубопровода приводит к попаданию в систему воздуха, приводящего к сильному снижении давления и слабому напору. Насос будет работать на полную мощность, но его производительность будет очень низкой. При оборотах двигателя равных 2950 в минуту из-за трения и отсутствия протока жидкости происходит очень быстрый перегрев внутренних элементов насоса. Как следствие такой работы, рис 2 выход из строя трубки Вентури, пластикового диффузора, рабочего колеса и торцевого уплотнения. Такой ремонт стоит примерно половину стоимости насоса. На последствия всего этого можно посмотреть на (Рис. 2)

«Сухой ход»

Если насосная станция не будет использоваться в течение длительного времени (например, зимой), рекомендуется отсоединить станцию от системы водоснабжения, промыть ее чистой водой, затем полностью слить воду и установить в сухом, отапливаемом помещении.

Перед запуском АНС после длительного простоя убедится, что вал двигателя вращается свободно (не заклинен), провернув его за крыльчатку обдува.

Обязательно заполнить насосную станцию водой перед началом эксплуатации.

В эксплуатации находится очень много АНС разных производителей и разной комплектации, при соблюдении правил монтажа и эксплуатации, станции работают долго и надежно.

Спасибо за проявленный интерес.

P.S. Понравился пост? Порекомендуйте его в социальных сетях своим знакомым и друзьям.

Еще похожие посты по данной теме:

nasos-pump.ru
