Водяные конвекторы отопления – настенные и встраиваемые
По мнению неискушенного обывателя, все радиаторы отопления отличаются друг от друга лишь дизайном и материалом, из которого их отливают. Это глубокое заблуждение. Инженерами разработано несколько десятков приборов отопления, отличающихся друг от друга устройством, принципом работы, эффективностью. Лидерами среди современного отопительного оборудования заслуженно считаются водяные конвекторы.
Конвекторный обогреватель: устройство и принцип работы
Конвектор представляет собой устройство из стальной трубы, заключенной в прямоугольную металлическую камеру (теплообменник) с решеткой для циркуляции воздуха. Принцип работы конвектора основывается на переносе нагретого воздуха снизу вверх.

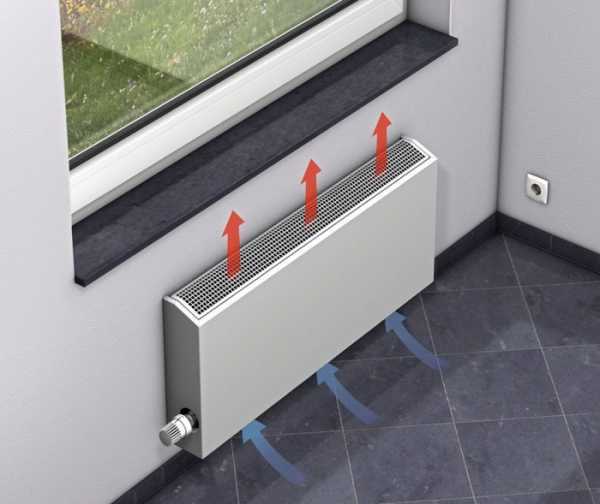

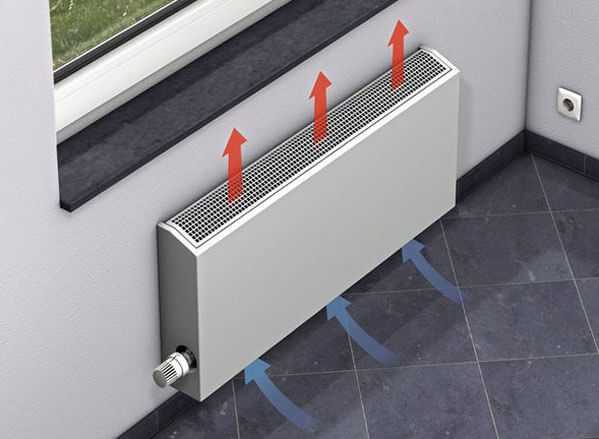

Как известно, теплый воздух легче холодного, поэтому, нагревшись, он поднимается вверх, где охлаждается и вновь опускается под силой гравитации. Таким образом обеспечивается круговая циркуляция воздушных масс.
Теплообменник изготавливается из нержавеющей стали, а конвекционная решетка — из твердого высококачественного пластика.
Некоторые производители дополнительно устанавливают специальный рычаг управления воздушной заслонкой, с помощью которой можно управлять интенсивностью теплообмена.
Виды водяных конвекторных обогревателей
Устройство и механизм функционирования этих обогревателей полностью идентичны. Разница заключается в типе крепления, внешнем исполнении, мощности, размерах и режимах работы. Поэтому различают конвекторы водяного отопления: настенные, напольные и встраиваемые.

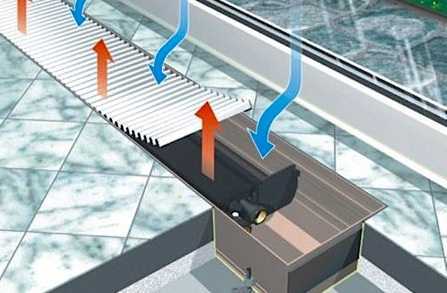

- Встраиваемые конвекторы водяного отопления. Этот тип обогревателей уникален по способу монтажа: батарею можно установить в любое место квартиры — в пол, в стена, и даже на место плинтуса. Устойство монтируется в специальную нишу с подведенной к ней водопроводной трубой. Благодаря своей «утопленности», обогреватель не занимает пространство помещения и не обращает на себя внимания, выполняя при этом, возложенные на него функции. Среди минусов этих моделей можно отметить лишь более высокую стоимость устройств и повышенную трудоемкость при монтаже.

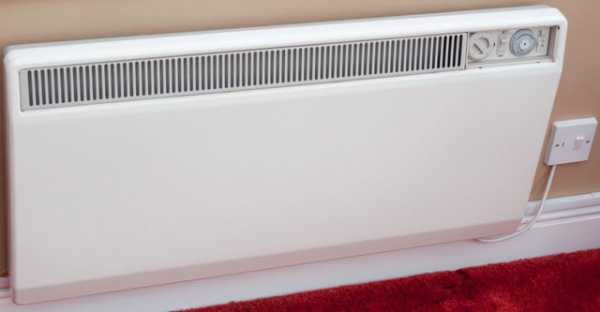

- Настенные конвекторы отопления водяные представляют собой устройства различных размеров и мощности. Размерная линейка позволяет выбрать обогреватель, способный разместиться даже под низко-расположенными окнами. Настенные конвекторы отопления водяные крепятся непосредственно к стене.

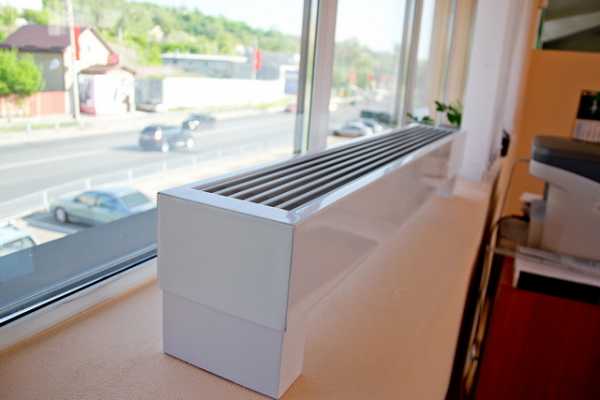

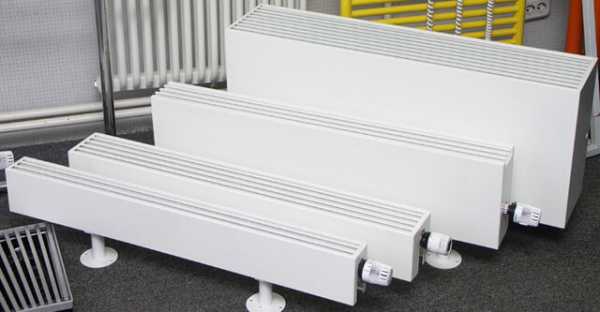

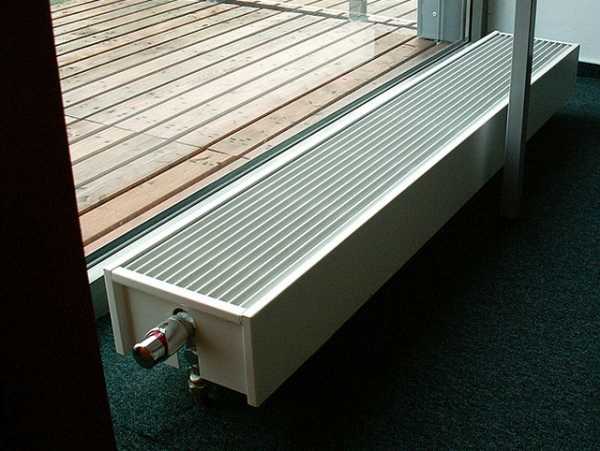

- Напольные конвекторы. Отличаются простотой в установке: обогреватель крепится к поверхности пола. Примечателен в вариантах исполнения: напольные обогреватели часто предстают покупателю в образе скамейки или стильной деревянной лавочки.

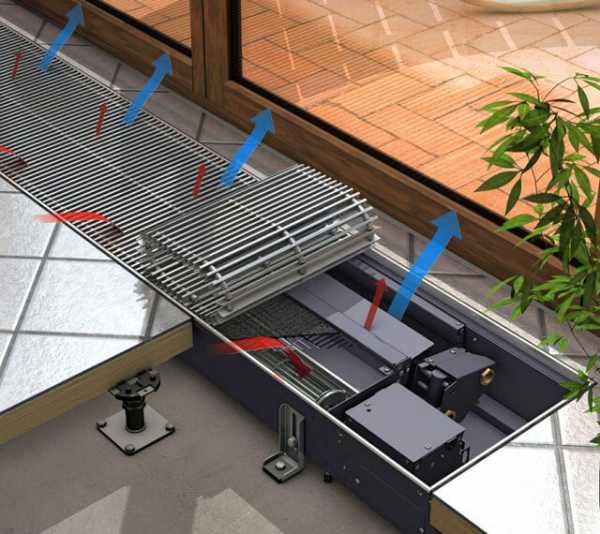

Каждый из этих обогревателей может быть оснащен встраиваемым вентилятором. Водяной конвектор отопления с вентилятором отличается тем, что способен нагреть значительно большее количество воздуха за счет интенсивного воздухообмена. Для работы вентилятора к устройству дополнительно подводится источник напряжения.
Такие конвекторы отопления (водяные с вентилятором) имеют собственное обозначение — KПК, что расшифровывается как «конвекторы с принудительной конвекцией».
Соответственно, конвекторы, работающие исключительно под действием гравитационных сил, относятся к группе КВЕ («конвекторы с естественной конвекцией»).
Это необходимо учесть при выборе обогревателя.
Преимущества водяных конвекторных обогревателей
Производители отопительного оборудования предлагают несколько десятков обогревательных устройств. Каждое из них в чем-то выигрывает, а в чем-то проигрывает своим конкурентам. Каким бы ни был конвектор отопления: водяной настенный или водяной встраиваемый, он имеет значимые преимущества перед другими отопителями.
- Водные конвекторы абсолютно пожаробезопасны.
- Абсолютно демократичная стоимость.
- Не портят дизайн интерьера: компактны, презентабельны.
- Настенные конвекторы отопления водяные легкие. Легкий вес делает возможным установку даже на стены из гипсокартона.
- Очень быстро нагреваются, особенно в сравнении с чугунными батареями.
- Возможность реализации функции климат-контроля.
- Изготовлены из нержавеющей стали, поэтому не ржавеют.
- Удобны при чистке и мойке (достаточно снять верхнюю решетку).
- Установить можно собственными силами.
Встраиваемые конвекторы отопления водяные производятся немногими предприятиями, так как являются серьезным инженерным решением.
Как выбрать качественный конвекторный обогреватель?
Производством водяных конвекторных обогревателей занимаются десятки предприятий: начиная от заводов с мировым именем и заканчивая маленькими производствами, расположенными в соседнем дворе. Для того, чтобы обогреватель не огорчил вас в процессе эксплуатации, ориентируйтесь на следующие моменты.
- Качество устройств должно соответствовать ГОСТ 20849-94.
- Теплообменник должен быть выполнен из прочного металла, который отлично держит форму.
- Материал изделия, рекомендованный ГОСТом — нержавеющая сталь. В этом случае обогревателю не страшна коррозия.
- Внешнее покрытие — толстый слой ударопрочной эмали без шероховатостей и пузырей. Конвектор отопления водяной: настенный, напольный или встраиваемый обязательно должен соответствовать этому требованию.
Это далеко не полный перечень свойств качественного конвектора. Читайте также статью про выбор радиаторов отопления.
Анатолий Зашадкин, 2015.
dompraktika.ru
Конвектор отопления водяной настенный
Отопление с помощью водяного настенного конвектора – в чем особенность
Многие считают, что водяные конвекторы и радиаторы отопления – одинаковые устройства. Различаются они способом функционирования, от чего зависит и эффективность отопления в целом.
Водяные конвекторы работают по принципу нагрева и движения воздуха. Радиаторы нагреваются сами и отдают тепло в помещение: теплый воздух за счет легкого веса поднимается вверх, поэтому в нижней части комнаты всегда будет прохладней на 5-7°С. Конвекторы же пропускают воздух через горячий теплообменник, из-за чего прогретый воздух циркулирует по помещению, равномерно распределяя тепло.
Конвекторы очень просты по устройству. Внутри кожуха заключен теплообменник, представляющий собой медную трубку, по которой циркулирует горячая вода системы отопления. Количество теплообменников варьируется у разных производителей, что влияет на мощность прибора. На трубе наварены алюминиевые ребра на определенном расстоянии. За счет установки на разном расстоянии и разного количества ребер достигается повышение или уменьшение площади теплоотдачи, что напрямую влияет на уровень нагрева.
- мощность: 100-200 кВт;
- количество трубок в кожухе: 4-6;
- давление в системе: 16 атм;
- максимальная температура воды: 130°С;
- расход теплоносителя: 90-170 л/час;
- вес: 14-21 кг.
Особенности настенных конвекторов
Конвекторы отопления бывают нескольких видов по способу исполнения и монтажа:
- Настенные. Монтируются к стене на специальные кронштейны.
- Напольные. Устанавливаются на специальных подставках.
- Встраиваемые. Монтируются во внутрь стены или пола и закрываются декоративной решеткой.
Настенные водяные конвектора имеют малый вес. В отличие от радиаторов, их можно устанавливать даже на тонкие перегородки из гипсокартона. Они компактны, имеют различные вариации исполнения, что позволяет устанавливать их даже под окнами нестандартных размеров. Несмотря на значительно меньшие размеры, по степени обогрева они не уступают и даже превосходят радиаторы. Из основных достоинств конвекторов можно выделить:
- Равномерный прогрев помещения за счет конвекции воздуха. Разница температур вверху и внизу комнаты не превышает 2°, что не ощутимо человеком.
- Для работы необходимо малое количество теплоносителя, что дает возможность экономить на его нагреве (потребуется котел меньшей мощности, чем при отоплении радиаторами).
- Водяные конвектора оснащены терморегуляторами и датчиками нагрева, что дает возможность наладить оптимальный режим работы.

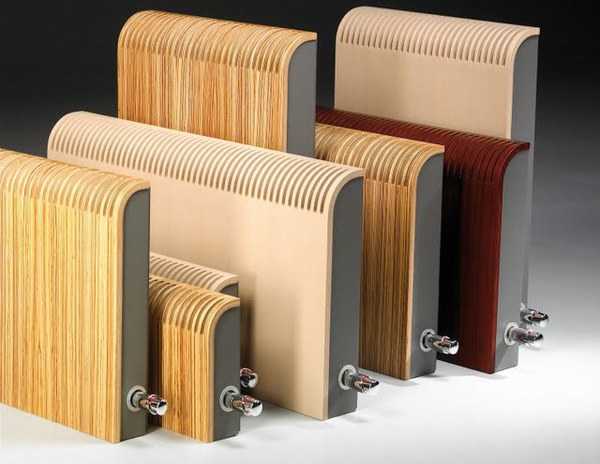

- Современный дизайн. Большой ассортимент моделей с нестандартным, оригинальным исполнением, различных по оттенкам.
- Простота монтажа и обслуживания достигается за счет простой конструкции прибора.
- Невысокая стоимость, в сравнении с радиаторами отопления.
- Безопасность. Прибор практически не нагревается, об него нельзя обжечься.
ВАЖНО: Объем воды в теплообменнике конвектора может составить 0,7-1,9 л, в зависимости от модели и количества трубок, тогда как только в одной секции радиатора содержится от 0,45 л.
Водяные конвекторы имеют несколько классификаций и различаются не только размерами и внешним видом. Прежде всего, необходимо определить мощность необходимого оборудования. Расчеты производятся исходя из площади комнаты: на 1 кв.м потребуется 1 кВт. Если потолки высокие, в комнате много окон или отсутствует качественное утепление, потребуется более мощный конвектор. Для обогрева больших площадей (складских, торговых, производственных) потребуется несколько приборов, так как представленные на рынке модели отопления варьируются в пределах 100-200 кВт.
ВАЖНО: К рассчитанному показателю мощности специалисты рекомендуют прибавлять 20%, чтобы иметь определенный запас на случай скрытых теплопотерь.
Настенные конвекторы различаются по способу циркуляции воздуха. Она может быть естественной, то есть воздух самостоятельно проходит через теплообменник, двигая за счет воздействия физических законов. Некоторые модели оснащают вентилятором, который искусственно нагнетает воздух, ускоряя циркуляцию. Такие модели отличаются более быстрым обогревом помещения. Выбирая данный вариант, нужно побеспокоиться о подводе сети в место установки радиатора, так как вентилятор работает от электроэнергии.
Также стоит обратить внимание на оснащение конвектора дополнительными устройствами. Стоит выбирать водяные конвекторы, со встроенными регулирующими и контролирующими датчиками, что облегчит их эксплуатацию.
vashslesar.ru
Конвектор водяного отопления настенный
Правильно организованный сбалансированный микроклимат – важнейшая составляющая домашнего комфорта. Не в последнюю очередь ощущение уюта зависит от оптимального воздухообмена внутри помещений. У современного потребителя есть возможность выбирать компоновку домашнего отопления и добиваться оптимального для себя варианта исполнения. Одним из таких эффективных способов обогрева помещений является конвектор водяного отопления настенный.
Что такое конвектор водяного отопления?
Конвектор водяного отопления, как следует из самого названия, использует в своей работе принцип воздушной конвекции.
В случае с обычным радиатором тепло распространяется по помещению во все стороны с поверхности радиатора прямым теплообменом и инфракрасным излучением. С конвектором повышение температуры происходит за счет нагретого внутри прибора воздуха, который направленным потоком поднимается через верхние отверстия в корпусе.
Благодаря возникающему при этом разрежению внутри устройства, туда устремляется прохладный воздух от пола. Он нагревается и затем поступает в помещение, где ранее нагретая воздушная масса успевает остыть и опуститься к полу, чтобы быть «затянутой» в конвектор. Так происходит циркуляция нагретого воздуха, благодаря чему комната достаточно быстро становится теплой.
От традиционных радиаторов конвекторная технология отличается еще и тем, что конвекторы могут гораздо быстрее нагреваться и остывать, что часто бывает очень удобным для эксплуатации системы отопления.
Особенности конструкции
Конструкция водяных конвекторов отличается простотой и надежностью.

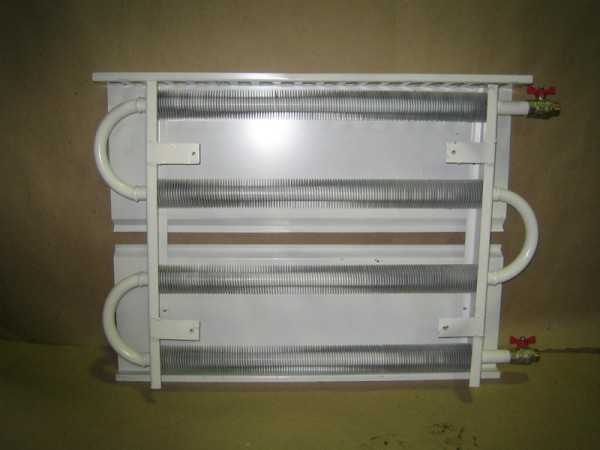

Ее основу составляет виток трубы, диаметр которой совпадает с диаметром подводящей трубы системы отопления. Так как теплоотдача трубы с небольшим диаметром невелика, увеличение теплоотдающей площади производится за счет дополнительных металлических ребер.
Теплообменник, обычно изготавливаемый из меди и покрытый алюминиевой оболочкой, вместе с оребрением находится внутри кожуха из нержавейки. У конвектора имеется защитная решетка, которая выполняет еще и декоративную функцию.
Конструкция конвектора предполагает также наличие специальных узлов подключения клапана, через который спускается воздух. Уровень насыщенности нагретого воздушного потока регулируется при помощи специал
www.teplo-ltd.ru
Конвекторы отопления водяные: настенные, напольные отопительные радиаторы конвекторного типа с вентилятором
Для обустройства отопления могут использоваться разные отопительные приборы, каждый из которых работает по собственному принципу. Например, традиционные радиаторы прогревают помещение за счет конвекции и теплового излучения. Альтернативой им являются конвекционные радиаторы водяного отопления, которые отдают тепло исключительно конвекцией, обеспечивающей постоянную циркуляцию воздушных масс. В данной статье будут рассмотрены характеристики и особенности водяных конвекторов.
Доставка тепловой энергии в отопительные приборы осуществляется посредством разогретого до определенной температуры теплоносителя. При использовании обычных отопительных батарей большая часть генерируемого тепла отдается стенам и находящимся в помещении объектам. Для повышения эффективности батареям при изготовлении добавляются ребра, обеспечивающие конвективное движение воздуха. Наличие оребрения существенно ускоряет прогрев помещений.
Основным достоинством конвекции является именно скорость прогрева помещений. Нагретый воздух постепенно поднимается вверх, тем самым выталкивая холодные воздушные массы в сторону конвекторов, где и происходит их нагрев. Именно за счет такого простого принципа достигается быстрый прогрев – в помещении становится гораздо теплее уже через 20-30 минут после запуска отопления.
Водяной радиатор конвекторного типа функционирует по несложному принципу. Сначала по внутренним полостям устройства проходит теплоноситель, отдающий тепло металлическим ребрам. Проходящий по ребрам воздух смещается вверх, уступая место новым, еще холодным воздушным массам. Для повышения эффективности отопления и скорости прогрева некоторые конвекторы оснащаются вентиляторами, обеспечивающими принудительную циркуляцию воздуха.

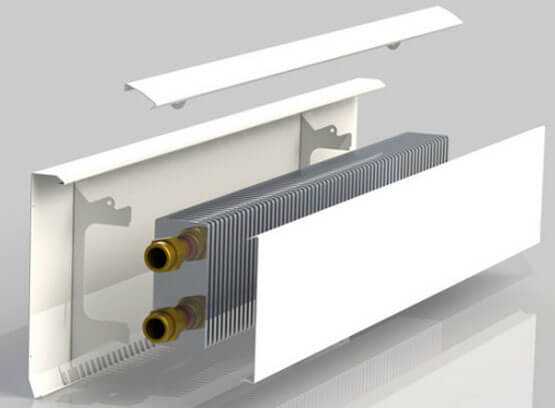

Конструкция водяных конвекторов включает в себя:
- Необходимую для переноса теплоносителя трубу, выполненную из стали или меди;
- Оребрение, позволяющее нагревать воздух в помещении;
- Узлы подключения, обеспечивающие соединение устройство с отопительным контуром.
Дополнительно конвекторы оборудуются терморегуляторами и воздухоотводчиками – первые необходимы для настройки теплоотдачи системы, а вторые позволяют удалить воздух из отопительного контура.
Водяные отопительные конвекторы довольно универсальны и могут применяться в самых разных сферах. Их активно используют для отопления частных домов и квартир, офисных помещений, а также административных и промышленных построек.
Обширная сфера применения во многом обуславливается основными достоинствами водяных конвекторов:
- Быстрый прогрев. На прогрев помещения, в котором установлен водяной отопительный конвектор, уходит гораздо меньше времени по сравнению с традиционными радиаторами.
- Высокая эффективность. Благодаря особой конструкции и уникальному принципу работы КПД конвекторов может достигать около 95% — а это один из самых высоких показателей в сфере отопительного оборудования.
- Компактность. Отопительные конвекторы отличаются сравнительно небольшими размерами, поэтому для их установки не требуется много места. Кроме того, компактность позволяет использовать такие устройства без вреда для интерьера отапливаемого помещения.
Кроме уже описанных достоинств стоит также отметить простоту обслуживания конвекторов, уборка которых сводится к периодической очистке от пыли. Для уборки вполне подойдет обычный пылесос достаточной мощности. Правда, есть еще и необходимость внутренней очистки хотя бы два раза в месяц, направленная на предотвращение загрязнений системы изнутри – но эта работа тоже выполняется без особых проблем.
На рынке отопительных устройств можно найти следующие виды водяных конвекторов:
- Напольные, устанавливаемые на пол;
- Настенные, наиболее распространенные модели, которые крепятся к стенам;
- Плинтусные, являющиеся самой свежей разработкой и устанавливаемые под плинтусами;
- Внутрипольные, спроектированные специально для скрытого монтажа отопления;
- Цокольные, которые можно устанавливать внутри стен, различных ниш или ступенек.
Каждый вид имеет свои особенности, поэтому их нужно рассматривать по отдельности.

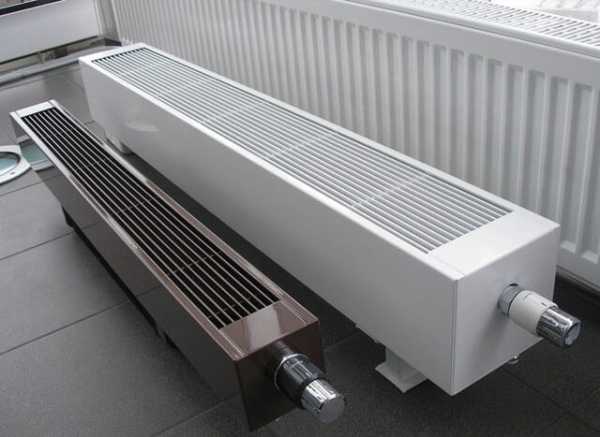

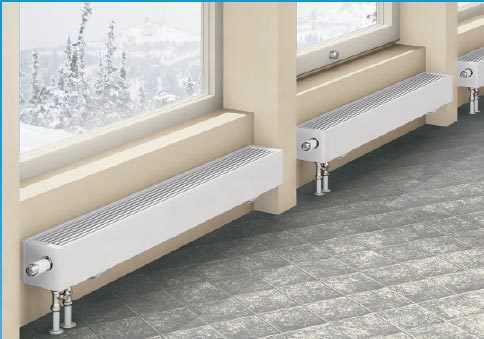

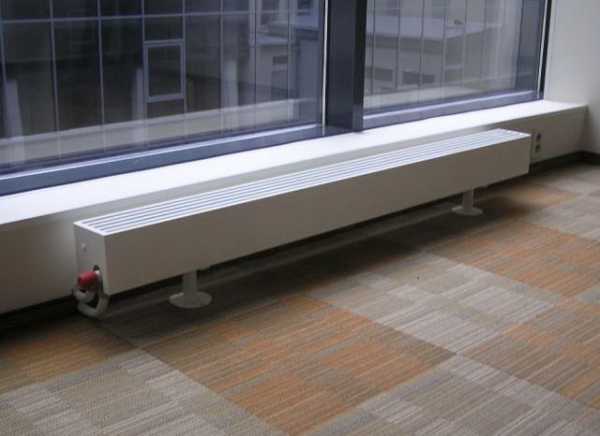

Изделия напольного формата чаще всего используются в сочетании с панорамными окнами. Трубопровод отопительного контура в данном случае закладывается прямо в пол, после чего к ним подводятся и крепятся отопительные приборы (прочитайте: «Какие бывают напольные водяные конвекторы отопления – виды, какой лучше выбрать»). Если удастся выбрать модели небольших размеров и достаточной мощности, то в результате получится отличное сочетание больших окон и качественного отопления.
Из-за своих особенностей напольные водяные конвекторы устанавливаются преимущественно в различных кинотеатрах, выставочных павильонах и галереях – то есть в тех местах, где водяной конвектор с вентилятором можно установить только на полу, чтобы он не закрывал огромные окна, занимающие всю площадь стены.
Модели конвекторов, предназначенные для установки на стены, отличаются очень незначительной толщиной и довольно скромными размерами в целом. Габариты устройство настенного типа могут варьироваться в определенных пределах – например, для установки под подоконниками используются достаточно высокие конвекторы, а для низких подоконников потребуются изделия соответствующей высоты.
По характеристикам и способностям прогревать помещение настенный водяной конвектор не уступает аналогам, а компактность позволяет использовать его в условиях ограниченного пространства. Как правило, устройства данного типа применяются в жилых помещениях, офисах, закрытых торговых площадках и складских помещениях. Помимо способности сэкономить немного места, настенные конвекторы подходят еще и для создания дизайнерского интерьера – правда, в этом случае потребуются устройства, имеющие декоративную отделку.

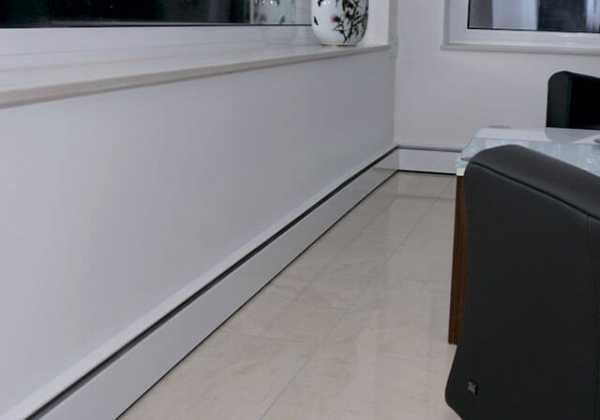

Водяные конвекторы плинтусного типа были разработаны сравнительно недавно и используются для создания плинтусного отопления. Такие устройства являются самыми компактными среди всех видов конвекторов. Несмотря на крайне миниатюрные размеры, при использовании плинтусных отопительных приборов обогрев помещения получается достаточно эффективным, причем теплый воздух равномерно распределяется по всему объему комнаты.
Если возникает необходимость обустроить отопительную систему, которую не будет видно, то лучшим вариантом являются внутрипольные водяные конвекторы. Как понятно из названия, данный вид конвекторов устанавливается прямо в пол, в котором сначала подготавливаются соответствующего размера и формы ниши. Под полом монтируется и трубопровод, обеспечивающий подачу теплоносителя отопительным приборам.

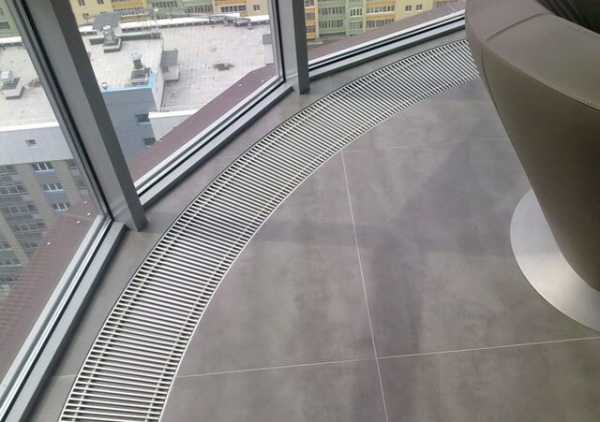

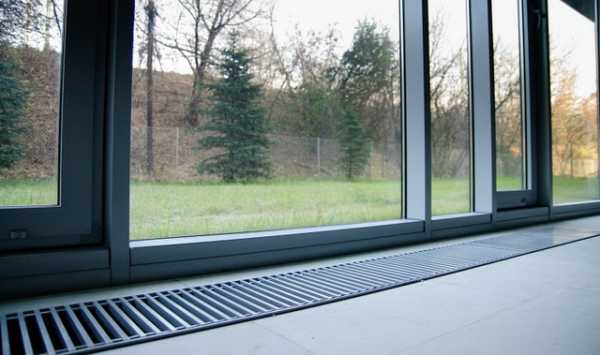

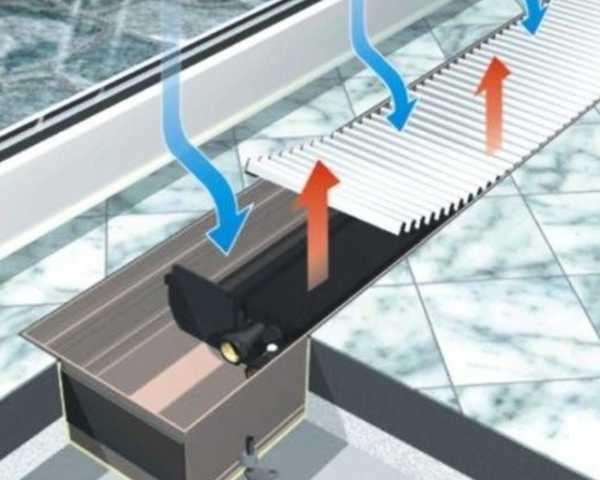

Внутрипольный стальной конвектор водяного отопления имеет вполне очевидное достоинство – он устанавливается скрыто, поэтому на интерьер помещения отопительная система никак не повлияет. Что немаловажно, скрытый монтаж не снижает эффективности системы, поэтому прогрев воздуха в помещении будет равномерным и полноценным.
Возможность скрытой установки во многом определяет и сферу применения внутрипольных конвекторов. Например, они очень хорошо подходят для помещений с панорамными окнами – отопление, полностью расположенное под напольным покрытием, вообще не мешает обзору, в отличие от напольных приборов, которые скрадывают часть видимости, пускай и незначительную. К тому же, при скрытом монтаже конвекторные радиаторы водяного отопления не выступают наружу, поэтому в местах их установки обеспечивается беспрепятственное движение людей.
Очень хорошо внутрипольные устройства подходят для помещений, важнейшей частью которых является интерьер. Речь идет о различных выставочных помещениях, концертных залах, музеях и прочих местах, в которых любые наружные элементы отопительной системы будут лишними. И, конечно, данный вид конвекторов часто используется в частных домах – далеко не все хозяева готовы мириться с висящими на стенах громоздкими радиаторами.
Еще одна сравнительно недавняя разработка – цокольные водяные конвекторы. Такие устройства похожи на предыдущий вид тем, что они тоже устанавливаются скрыто – принципы и возможные точки установки абсолютно идентичны. За счет цокольных конвекторов можно обустроить очень надежное и совершенно незаметное отопление в любом помещении.
Любой цокольный отопительный конвектор отличается необходимостью подключения к электросети. Электричество используется для работы вентиляторов, обеспечивающих принудительную конвекцию. В конструкции цокольных конвекторов используются малошумящие вентиляторы, поэтому об устранении лишних шумов думать не придется.
Чтобы водяные конвекторы идеально вписались в инфраструктуру здания, необходимо продумывать всю отопительную систему еще на этапе проектирования. Например, при использовании в конструкции дома панорамных окон и внутрипольных конвекторов нужно предусмотреть ниши для их установки. Впрочем, в частном домостроительстве наиболее популярным является настенный водяной конвектор отопления, который устанавливается под окнами и вдоль глухих стен.
Подбирая мощность устройства, стоит воспользоваться упрощенным алгоритмом расчета, согласно которому для прогрева 1 квадратного метра помещения требуется 100 Вт мощности. Умножив площадь каждой комнаты на 100, можно получить желаемое значение.
В том, что касается качества и стоимости, можно сказать следующее:
- Изделия отечественных производителей по рассматриваемым параметрам наиболее сбалансированы;
- Китайские отопительные устройства дешевы, но их качество зачастую можно поставить под сомнение;
- Различные зарубежные конвекторы могут обходиться намного дороже, но и качество будет соответствующим.
Разумеется, перед тем, как выбрать конвертер водяного отопления, нужно изучить ассортимент конкретных производителей и их репутацию.
Установка водяных отопительных конвекторов имеет ряд нюансов:
- Для функционирования устройства нужно учесть расстояние между ним и полом – в нижней части водяной конвектор отопления с вентилятором имеет отверстия, которые нужно оставить открытыми. Лучше всего располагать конвекторы на высоте 20-25 см от уровня пола, примерно в 10-30 см от подоконника и примерно в 5 см от стен.
- Подводить трубы к конвекторам можно боковым или нижним способом. Разумеется, при возможности стоит прокладывать трубы внутри стен или пола, чтобы настенный водяной конвектор отопления с вентилятором в дальнейшем максимально эстетично. Прокладка в полу немного удобнее, потому что в таком случае появляется возможность полной маскировки трубопровода.
- Устанавливать конвекторы необходимо строго горизонтально. Для выравнивания обязательно должен использоваться строительный уровень. Чтобы устройства в дальнейшем не отрывались от креплений из-за собственного веса, их необходимо качественно зафиксировать. При монтаже нужно действовать как можно осторожнее – конвекторы не отличаются особой прочностью, и их вполне можно повредить.
- Для цокольных и внутрипольных конвекторов нужно заранее позаботиться о создании ниш. Их размеры и форма продумываются еще на этапе проектирования, но стоит лишний раз обратить внимание на то, что ниши должны быть на несколько сантиметров больше, чем размеры конвекторов. Внутрипольные конвекторы сверху накрываются специальной декоративной решеткой, сквозь которую в помещение попадает разогретый воздух.
Водяные конвекторы отопления – это современная и эффективная замена традиционным отопительным радиаторам. Обширная сфера применения, возможность скрытой установки и отсутствие негативного влияния на отделку помещения – вот основные достоинства, за которые и ценятся подобные устройства.
