Монтаж и настройка коллектора теплого пола

Монтаж и настройка коллектора теплого пола осуществляются после того, как подготвлено место по оборудование — сделано основание, ниша под шкаф, выполнена отделка стен, ведь устройство не должно загрязнялся пылью или раствором. А где выбрать место под коллектор?

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, — нужно соблюдать уровень.

Место для размещения желательно определять в центре отапливаемой площади с целью получения одинаковой длины подключенных трубопроводов. Рекомендуется, чтобы разница в длинах контуров не превышала 10 метров, — тогда балансировка на гребенках выполнима без перегрузки насоса.

Как правило, производители предлагают готовые изделия в сборе с количеством подключаемых контуров от 2 до 10. Остается подобрать нужный по проекту, с учетом, чтобы хотя бы одно подключение оставалось резервным. Нередко бывает, что потом возникает необходимость добавить петлю — другую…

Настройка

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения «слева». При необходимости подключать «справа», выполняется перестановка узлов изделия в соответствии с инструкцией.

Обычно переставляются запорные краны, подстроечные клапана, разворачивается смесительный узел и байпас.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Шкаф не только служит предметом интерьера, но и защищает оборудование и трубопровод от случайных ударов. Закрепление коллектора выполняется с помощью шурупов, предлагаемых в комплекте.

Не следует крепить коллектор непосредственно к несущим конструкциям дома. Это может привести к передаче вибрации и распространению звуков по дому, повышению уровня шума от оборудования.
Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Комплектация, конструкция коллектора

Рассмотрим монтаж коллектора на примере изделия одного из производителей.
Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

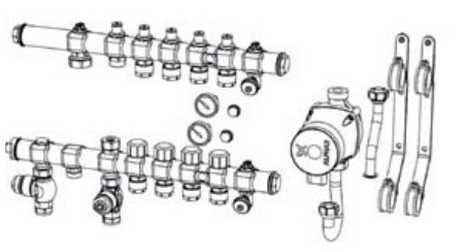

Из чего состоит коллекторно-смесительный узел теплого пола, рассмотрим подробнее на примере.

  • 1. Циркуляционный насос.
  • 2. Балансировочный клапан. Он необходим для компенсации недостачи расхода воды в подающей магистрали. Чтобы при этом обеспечить номинальный расход теплоносителя в контурах …
  • 3. Термостатический клапан с термоголовкой. Управляет температурой — регулирует количество теплоносителя, для достижения заданной температуры.
  • 4. Балансировочный клапан. Служит для первичной настройки системы теплого пола по температуре для работы в данной сети. Также выполняет предохранительную функцию от чрезмерного повышения температуры в теплом полу, путем задания начального ограничения расхода теплоносителя.
  • 5. Изогнутая трубка для подключения насоса.
  • 6. Байпас с регулировочным клапаном, необходим для предотвращения перегрева насоса в случае закрытия всех коллекторов.
  • 7. Ручной воздухоотводчик.
  • 8. Стакан для датчика тепмпературы термоголовки.
  • 9. Фитинги для подключения петель отопительного трубопровода.
  • 10. Термометр.
  • 11. Кран для слива, а также для первоначального заполнения системы теплого пола.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Многие специалисты сходятся во мнении, что на сегодняшний день достаточной надежностью по фактору проникновения кислорода обладают лишь гибкие трубопроводы, в которых имеется слой алюминиевой фольги.

Трубопроводы PERT и РЕХ со слоем EVOH без слоя алюминия недостаточно надежно предотвращают попадание кислорода.
Подробнее о современных трубопроводах для обогреваемых полов

Если имеется вероятность замерзания системы, то необходимо использовать незамерзающие теплоносители на основе пропиленгликоля с концентрацией до 30%.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

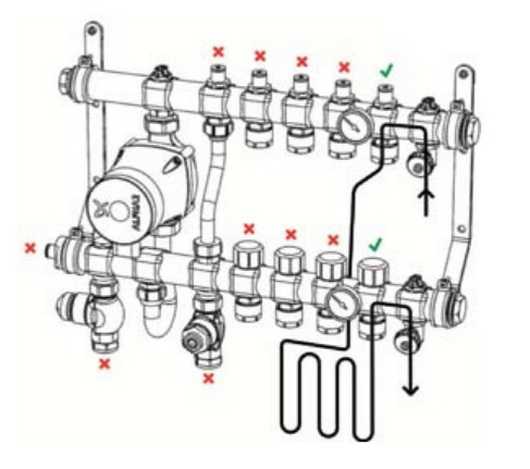

Схема заполнения контуров:

Последовательность заполнения:

  • Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.
  • Закрываются термостатические и балансировочные клапана всех контуров.
  • Открывается балансировочный и термостатический клапана заполняемого контура.
  • Подача теплоносителя осуществляется на подающую гребенку через кран слива. Выход воздуха — через сливной кран на обратке, до полного заполнения.
  • Цикл заполнения повторяется для следующего контура, при этом клапана уже заполненного контура закрываются.
  • После того как все контура заполнены, открываются все клапаны на самом коллекторе (6,2,3,4), и производится заполнение остальных узлов с выпуском воздуха через воздухоотводчики.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

  • Клапан 2 полностью открытый.
    3 полностью открытый.
    4 полностью закрытый.
    Насос 1 включенный.
  • Клапан 4 медленно открывается, пока на подающем коллекторе не установится максимальная необходимая температура (в системе отопления на момент регулировки температура должна быть номинальной).
  • На кл. 3 устанавливается термоголовка, с настройкой на 5 градусов больше максимальной расчетной температуры.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Кл. 4 является ограничивающим максимальную температуру в системе теплого пола при полностью открытом клапане 3. Как правило, настройка кл.4 производится один раз во время первого пуска, но возможна также подстройка при изменении гидравлики или потребностей….

Кл. 3 термостатический постоянно регулирует расход в подающем трубопроводе, поддерживает заданную температуру в подающей гребенке коллектора (в ней установлен термодатчик).

Если в подающем трубопроводе на коллектор не будет достаточного расхода теплоносителя (меньше чем подача насосом в контуры теплого пола), то подстройка системы осуществляется клапаном 2.

Если настройка осуществляется клапаном 2, то клапан 4 полностью открыт.

Клапан 6 байпаса рекомендуется открыть на 1,5 — 2,0 оборота.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 — 6 коллекторов или 15-60 для 7 — 10 коллекторов.
Как можно выбрать насос для теплого пола

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением — ALPHA2L.
В первом случае настройки ограничены режимами «Фиксированная скорость». В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 — 10 градусов.

Для насосов типа ALPHA, рекомендуемый режим — «Постоянный напор». При этом возможно 2 настройки — низкий напор (рекомендуемая) и высокий напор (альтернативная). Если при низком напоре нужная температура не достигается, переходят на более производительную настройку.
Подробней об адаптивных циркуляционных насосах GRUNDFOS ALPHA

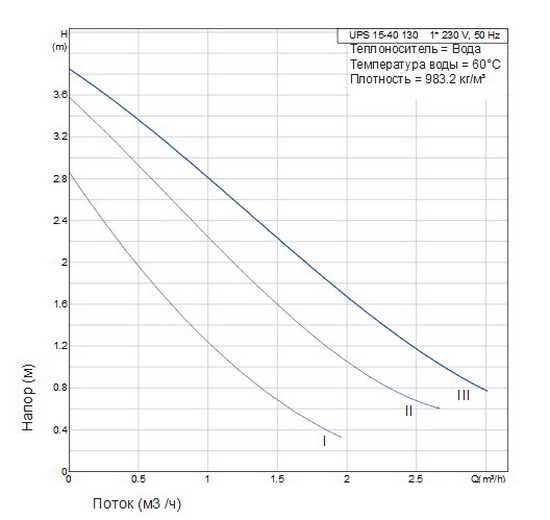

Гидравлические характеристики применяемых насосов

Как балансировать контура теплого пола

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Оперативная регулировка по температуре осуществляются термостатическими клапанами, которые могут управляться сервоприводами под управлением комнатных термостатов (в том числе и датчиками пола). Автоматика для теплого пола, схемы

Настройка балансировочных клапанов производится в следующем порядке.

  • Шестигранным ключем на 5 мм снимается крышка (А).
  • Клапан закручивается до упора (В).
  • Клапан открывается на заданное число оборотов согласно расчетов или до достижения оптимальной температуры… — 0,5, 1, 1,5 …. (D).
  • Шестигранным ключем на 6 мм закручивается стопорное кольцо, которое фиксирует положение клапана после регулировки (С, Е). После чего крышка закрывается (F).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.
Еще информация по теме — как можно регулировать (настраивать) температуру теплых полов

teplodom1.ru

Как подключить коллектор теплого пола

После проведения всех работ по укладке контуров водяного теплого пола, наступает ответственный момент их подключения к коллектору.

В данной статье рассмотрим пошаговую последовательность как это правильно сделать, когда и какие испытания следует проводить и какие ошибки вас могут подстерегать в этом деле. Также затронем вопрос автоматического регулирования температуры в помещениях.

Подключение труб теплого пола к гребенке

Монтаж греющих труб начинается с подключения свободного конца трубки к штуцеру подающей гребенки распределительного коллектора.

У большинства современных производителей, например таких как Rehau, это делается при помощи резьбозажимного соединения под евроконус. Оно считается одним из самых простых и надежных по исполнению на сегодняшний день.

Евроконус зачастую идет под диаметр 17мм, тем временем как масса пользователей собирает свою систему теплых полов из 16-й трубы. В этом случае вам придется откалибровать трубку под заданный размер.

Можно применить оригинальные трубки из сшитого полиэтилена от Rehau, которые идут 17-го диаметра, тогда все должно зайти без дополнительных телодвижений.

Ошибка №1 — не рекомендуется обрабатывать и расширять конец трубки не приспособленным инструментом.

Кто-то расширяет стенку при помощи ножниц по металлу. Вроде бы все и подходит, но идеально ровного соприкосновения вы таким способом не добьетесь.

Надежность соединения от этого в итоге проиграет. При частых перепадах температуры, в этом месте в будущем вполне возможно появление течи.

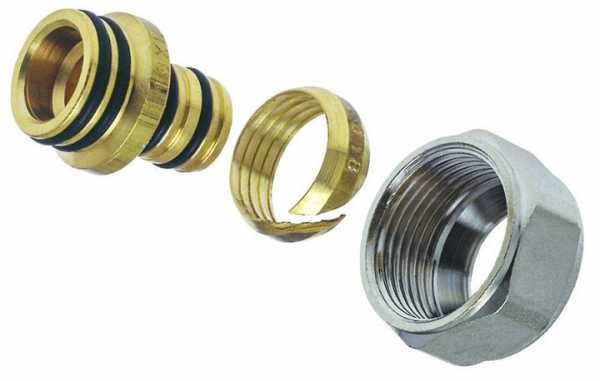

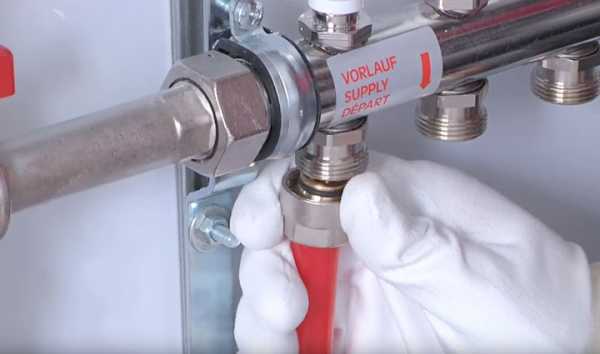

Далее одеваете на трубку накидную гайку, вставляете туда же обжимное кольцо и упорную втулку.



После чего от руки затягиваете конец трубки к присоединительному штуцеру.

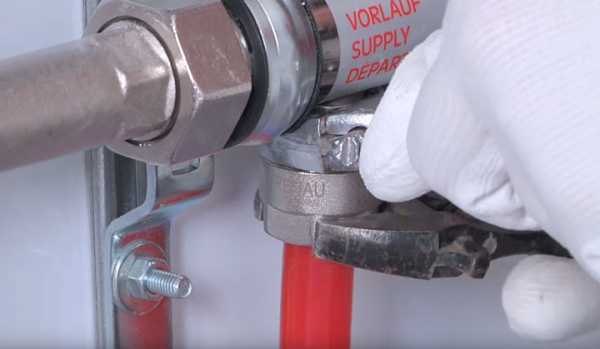

Для того, чтобы не сорвать штуцер на коллекторе, окончательную затяжку следует производить при помощи двух ключей. Одним фиксируете шестигранник на штуцере, а вторым производите затяжку резьбозажимного соединения.

При монтаже эластичных труб подводку коллектора у пола лучше заключить в фиксатор поворота.

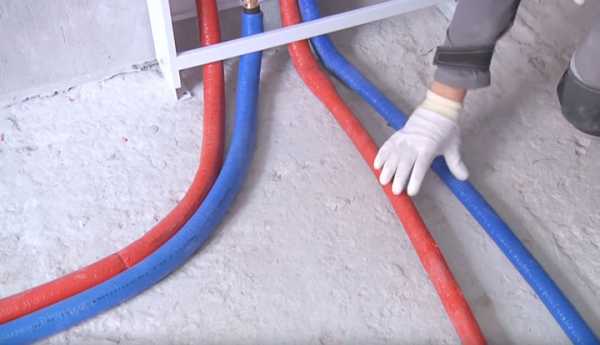

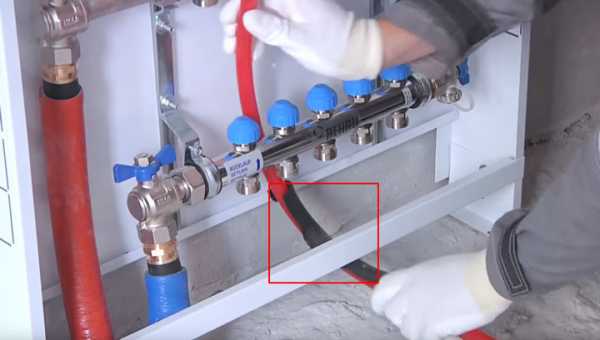

На входе в стяжку, на трубы необходимо одеть защитный кожух из гофротрубы или теплоизоляции. Рекомендуемая длина — не менее 0,5м.

25см будут выходить наружу, а другие 25см будут расположены в самой стяжке.

Ошибка №2 — если не одеть защитного кожуха, трубка будет повреждаться об острые края стяжки при ее температурных удлинениях.

Подводку греющих контуров следует прокладывать с шагом в 100мм.

Монтаж контура заканчивается подведением другого конца трубы к соответствующему штуцеру обратной гребенки.

В зоне присоединения труб к коллектору, где расстояния между трубок минимальное или они идут вплотную друг к другу, их также нужно помещать в теплоизоляцию или гофру.

Это предотвратит перегрев стяжки и снизит температуру поверхности вблизи самого коллектора. Точно таким же образом поочередно подключаете все остальные контура.

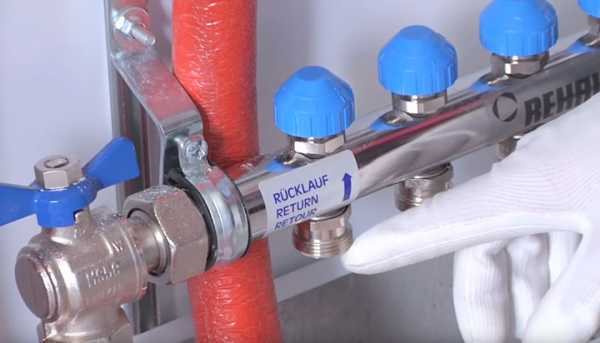

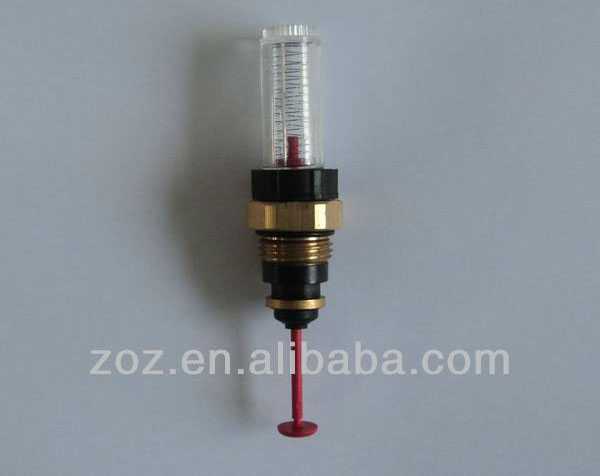

Ошибка №3 — не перепутайте подачу с обраткой. Не всегда где стоят расходомеры подключаются подающие шланги, а к другой гребенке обратные.

Все зависит от типа ротаметра. Поэтому сверяйтесь с документацией. В одном случае шток должен отклоняться потоком воды вниз, поэтому через него и заводят подачу.

А в другом наоборот, поднимать шток вверх.

Отличить их можно по шкале. У тех что на подачу — ноль будет в самом вверху, а шкала соответственно будет возрастать к низу.

У тех что на обратку — ноль снизу, а цифры увеличиваются наверх.

Заполнение водой и проверка герметичности давлением

После подключения приходит время заполнить систему водой.

Делать это нужно не через котел отопления, а непосредственно через краны для спуска и наполнения. Они расположены на задней заглушке распредколлектора.

Ошибка №4 — если будете закачивать воду через котел, есть риск выхода из строя циркуляционного насоса.

При этом обязательно перекрывайте шаровые краны с подачей от котла.

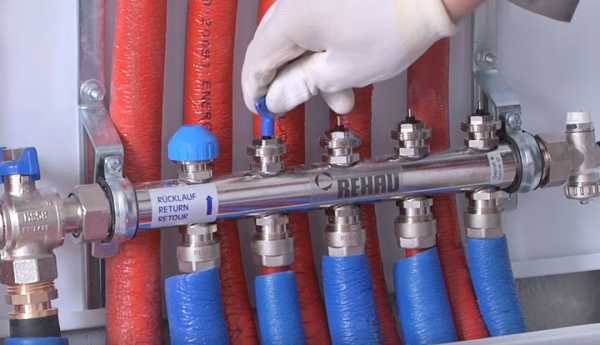

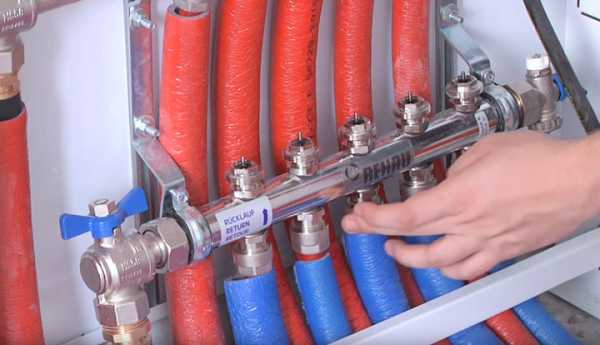

Далее воспользовавшись специальным ключом, закрываете все контура, кроме одного. Именно с него и будете начинать заполнение системы водой.

Также закрываете все краны на ротаметрах, кроме одного.

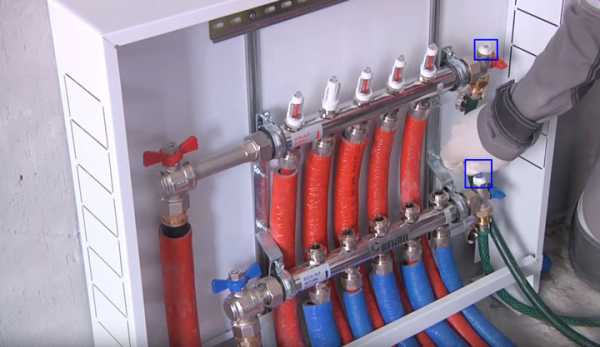

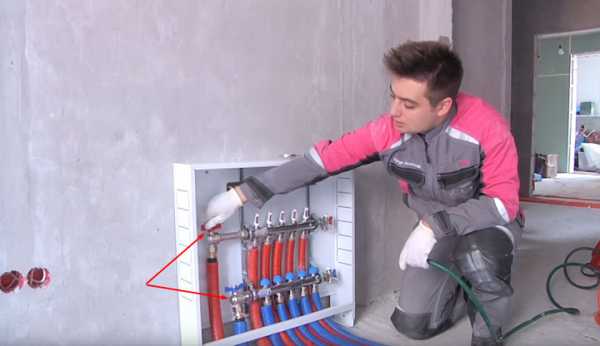

Теперь можно подключить шланг с водой к сливному крану на подающей гребенке.

К обратной гребенке подсоединяется шланг для слива воды. После чего можно потихоньку пускать воду.

Сливной шланг с обратной гребенки опускаете в канализацию или просто в ведро и ждете пока спустится весь воздух.

Как только пойдет одна вода, вентиль данного контура можно перекрыть и перейти к следующему. Вся процедура повторяется опять.

После заполнения всех контуров, можно приступать к подаче воды в распределительную систему через тепловой узел или сам котел.

Только после этого открываете шаровые краны на коллекторе и окончательно выпускаете остатки воздуха через воздухоотводчики.

До заливки стяжки сами трубопроводы теплого пола следует проверить на герметичность.

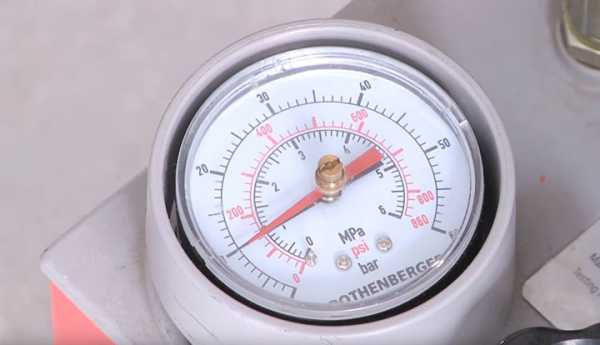

Испытания производятся на холодной воде. При этом испытательное давление должно превышать рабочее в 1,5 раза.

Как правило, гидравлические испытания проходят в течение 3-х часов. В течение первого часа, каждые 10 минут понижающееся давление доводят до требуемого.

А в течение последующих 2-х часов производят контрольный замер.

Давление в рабочей и исправной системе, не должно понизиться от первоначального, более чем на 2 бара.

Ошибка №5 — доверять только показаниям давления, без визуальной и физической (руками) проверки стыков.

Вам обязательно нужно убедиться в герметичности не только трубок, но и всех стыков и соединений. Дело в том, что небольшое подкапывание, падением давления никак не определяется.

В итоге, вы довольные всеми показаниями окончательно зальете стяжку и смонтируете всю систему. А через время, эти мокрые места себя покажут во всей красе.

В виде исключения, если у вас на объекте отрицательная температура, для систем напольного исполнения допускается проведение пневматических испытаний сжатым воздухом или инертным газом.

Герметичность каждого соединения при этом проверяется пенящимся составом.

Гидравлические испытания обычно оформляются протоколом.

Балансировка контуров и заливка стяжки

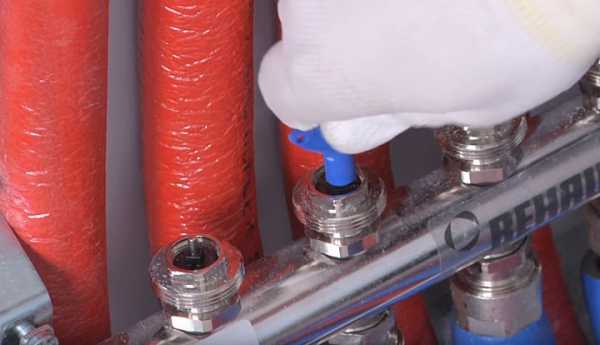

Далее происходит гидравлическая балансировка отдельных контуров теплого пола. Для этого необходимо с помощью специального регулировочного ключа выставить заданное проектировщиком значение на вентилях тонкой регулировки.

Если таких вентилей у вас нет, то выставляете расчетный расход теплоносителя для каждого отопительного контура. Делается это расходомерами.

Ими задают проток, дабы выровнять все контура между собой. Ведь длина каждого может быть любой, а теплоноситель у вас должен равномерно пройти по всем контурам, а не только по самому короткому.

После опрессовки и проверки на герметичность, трубы заливаются стяжкой. При этом система должна быть обязательно заполнена холодной водой и находиться под давлением.

Ошибка №6 — залить стяжку с пустыми трубами.

Когда стяжка наберет прочность, проводятся тепловые испытания. Это занимает промежуток времени равный 7 дням.

При этом в течение первых трех дней, система отопления промывается водой с температурой 20 градусов. В последующие 4 дня устанавливается максимальная рабочая температура и проверяется прогрев всех контуров.

Тепловой испытание также оформляется протоколом.

Автоматическое регулирование температуры теплых полов

Если теплые полы разветвленные и обогревают большое кол-во помещений, то их целесообразно оснастить автоматическим регулированием.

Это избавит вас от постоянного подкручивания регулировочных вентилей на коллекторе.

Монтаж системы автоматического регулирования начинается с установки в распределительном шкафу на din-рейке клеммной колодки.

Она монтируется непосредственно над распределительным коллектором.

Сначала к этой колодке подводите сетевое напряжение.

Затем на обратную гребенку распределительного коллектора устанавливаются сервоприводы.

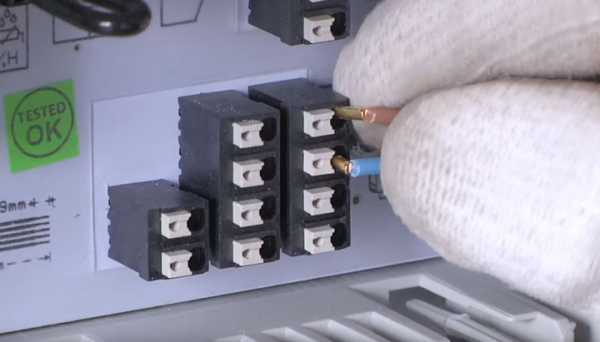

Они присоединяются двухжильными кабелями, к соответствующим клеммам.

Следует обращать внимание, чтобы все сервоприводы отопительных контуров одного помещения, подключались на колодке к клеммам одного терморегулятора.



В отапливаемых помещениях монтируются сами терморегуляторы.

Они устанавливаются на высоте от пола в 130см.



При этом соблюдайте правила и не размещайте их там, где возможно влияние посторонних факторов на реальную температуру в комнате.

Ошибка №7 — не правильно выбранное расположение терморегуляторов.

  • за занавесками
  • под прямыми лучами солнца
  • в местах с высокой влажностью

  • вблизи посторонних источников света или тепла
  • на наружной стене

Клеммная колодка Rehau позволяет безопасно и надежно произвести коммутацию системы автоматического регулирования в распредшкафу. А клеммы с пружинными зажимами облегчают монтаж проводов.

К колодке можно подключать до 12 сервоприводов и 6 терморегуляторов напряжением 220В и 24В.

В этой автоматике интегрировано переключение режимов отопления и охлаждения.

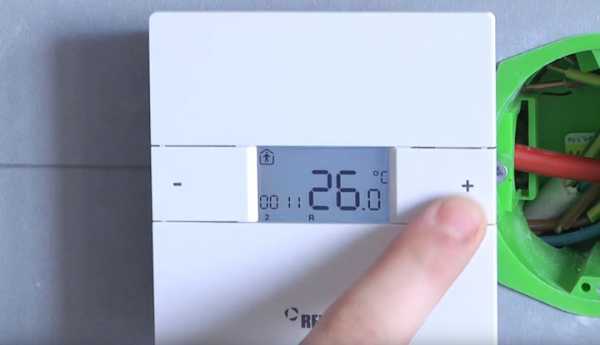

Сам терморегулятор необходим для контроля и поддержания заданной температуры в помещении. Управление происходит с помощью кнопок.

Терморегулятором можно выставить желаемую температуру в комнате с точностью до 0,5 градуса, а также:

  • управлять несколькими сервоприводами
  • отображать текущую температуру
  • устанавливать режим с постепенным понижением температуры

Такие девайсы снабжаются защитой от замерзания и выбором различных режимов работы. После всех подключений и настроек закрываете коллекторный шкаф.

На этом подключение коллектора теплых полов и системы автоматического регулирования можно считать завершенными.

Источник – Forumhouse

Статьи по теме

domikelectrica.ru

Монтаж теплого пола VALTEC (теплый пол своими руками / статья, видео)

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

На данном видео подробно продемонстрированы все этапы монтажа водяного теплого пола VALTEC, начиная от установки коллекторного шкафа и заканчивая бетонной стяжкой. Ролик будет интересен для просмотра не только конечному потребителю или продавцу оборудования для инженерной сантехники, но и опытному монтажнику.

К настоящему времени технологии создания систем водяного напольного отопления настолько отработаны, что монтаж «теплого пола» можно выполнить, обладая минимальными строительными и сантехническими навыками. Полный набор необходимых для этого компонентов (его можно назвать конструктором для водяного напольного отопления) представлен в каталоге VALTEC.

Конечно, отправной точкой монтажа «теплого пола» «своими руками» должен быть профессионально выполненный проект.

Монтаж «теплого пола» начинается с установки в помещении коллекторного шкафа, в котором размещаются собранные в единый модуль насосно-смесительный узел и коллекторный блок. Подключение узла к высокотемпературному контуру осуществляется через шаровые краны.

Обычно основой для «теплого пола» служит перекрытие с черновой бетонной стяжкой. Поверхность должна быть горизонтальной и не иметь неровностей (иначе в петлях греющей трубы возможно образование воздушных пробок). Это нужно проверить с помощью строительного уровня, а при обнаружении дефектов их нужно устранить.

Когда поверхность готова, вдоль стен помещения раскладывается демпферная лента из вспененного полиэтилена. Она будет компенсировать расширение стяжки «теплого пола» при нагревании, а также послужит защитой от тепловых потерь через стены. Лента должна полностью перекрывать конструкцию пола по высоте, выступая за чистовое покрытие. Ее излишек обрезается после окончания строительных работ, перед монтажом плинтуса.

Затем пол покрывают пенополистирольными плитами, основная функция которых – исключить отток тепла в нижнем направлении. Если перекрытие под плитами может подвергнуться увлажнению снизу, то его предварительно застилают паронепроницаемым материалом. Сверху плиты ламинированы и имеют ряды выступов, бобышек, между которыми будут закреплены петли греющей трубы. Пазы по краям плит позволяют легко соединять их друг с другом.

Далее приступают к раскладке металлополимерной трубы. Ее схема и расстояние между трубами должны соответствовать проекту. Ведь, например, от шага укладки зависит теплоотдача напольного отопления. При выполнении изгибов труб рекомендуется пользоваться пружинным кондуктором. Это гарантирует от изломов и иной деформации трубы на сгибах.

После формирования контуров предварительно подогнанные по длине концы труб подсоединяются к распределительному коллектору с помощью обжимных фитингов. При обрезке труб и снятии с них фаски нужно пользоваться соответствующим инструментом – труборезом и калибратором. Монтаж фитингов требует лишь гаечного ключа.

После выполнения всех гидравлических подключений систему испытывают на герметичность (подают в контуры воду под давлением и проверяют на отсутствие течей). Если испытания прошли успешно, «теплый пол» заливают бетонной стяжкой. Раствор для нее приготавливают с использованием пластификатора, чтобы бетон потом не растрескивался при нагреве и охлаждении. Время затвердевания стяжки – 28 суток. По истечении этого срока «теплый пол» можно ввести в эксплуатацию.

Система напольного отопления от VALTEC комплектуется автоматикой различного уровня сложности. Установка на коллекторах электротермических приводов позволяет регулировать температуру в помещении при помощи комнатного термостата. Все эти устройства нужно подключить к разъемам размещенного в коллекторном шкафу коммуникатора. Это также не представляет особой сложности.

Чистовое покрытие пола может быть самым разным. Допускается монтаж «теплого пола» под плитку, паркет, ковролин, ламинат и т.д. Вид покрытия учитывается при проектировании водяного «теплого пола». Монтажнику и здесь необходимо соблюсти условия проекта. Следует помнить, что, например, ковер гораздо хуже проводит тепло, чем кафель.

Как и в случае любого другого оборудования, стоимость монтажа «теплого пола» при обращении к специалистам зависит от затрат времени и сложности операций. Технология монтажа «теплого пола» VALTEC минимизирует трудоемкость работ и требования к квалификации монтажника. В условиях, когда многие фирмы и бригады предлагают выполнить монтаж «теплого пола», цена является весомым аргументом в борьбе за клиента.

Наглядным пособием и инструкцией по монтажу «теплого пола» послужит видео-ролик, предлагаемый в помощь всем, кто работает с продукцией VALTEC.

А для проектировщиков созданы альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс, который дает возможность грамотно определить потребность помещений в тепле, теплотехнические и гидравлические параметры напольного отопления.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

valtec.ru

Правильное подключение коллектора теплого пола: установка, настройка

Если вы решили заняться устройством теплого пола самостоятельно, то перед вами неминуемо встанет вопрос, как правильно подключить, чтобы он был работоспособен и обогревал пол и все помещение. Если представить весь этот процесс, то можно убедиться что залогом эффективности системы является правильное подключение коллектора теплого пола, отвечающего за регулировку температуры.

Коллектор на вид – это обычный кусочек трубы с несколькими отверстиями с одной стороны, служащими выходами. Пара таких простеньких конструкций фактически отвечает за управление водяным теплым полом.  Давайте разберемся,для чего необходимы эти выходы и как выполнить подключение коллектора теплого пола.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

На заметку

Коллекторный ящик рекомендуют устанавливать на стене по возможности ближе к середине и чаще всего у самого пола.

В него в дальнейшем будут заводить две трубы:

  • подающую, которая выходит из котла и подает в систему горячий теплоноситель;
  • возвратную, которая выполняет абсолютно противоположную роль: она служит для сбора уже отработавшей и успевшей остыть воды. Ее возвращают обратно в котел, и процесс вновь повторяется.

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

На заметку

Чтобы обеспечить герметичность соединения трубы подрезают строго под прямым углом.

Упрощенная схема коллектора теплого пола

Простейшая схема гребенки состоит из двух контуров. Для изготовления распределительной системы используют латунь или нержавеющую сталь – два материала с высокой устойчивостью к агрессивному воздействию горячей воды. Гребенка должна быть расположена на стене строго вертикально, чтобы обеспечить эффективность работы всех составляющих и позволить равномерно распределять теплоноситель.

Запорные клапаны, установленные в каждом контуре, могут иметь ручную или автоматическую систему открывания с использованием электромеханических приводов. В рассматриваемой нами системе, как правило, используют ручные.

prestigpol.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
