Метод настройки ТРВ
В настоящее время имеется большое количество документов и технических инструкций разработчиков, в которых подробно описывается конструкция ТРВ, их работа технология их подбора и монтажа.
В большинстве документов указывается что ТРВ настроены на заводе-изготовителе и как правило не требуют дополнительной регулировки. Вместе с тем, возникает вопрос: как настроить ТРВ если по какой-либо причине пот тся необходимость дополнительной регулировки”

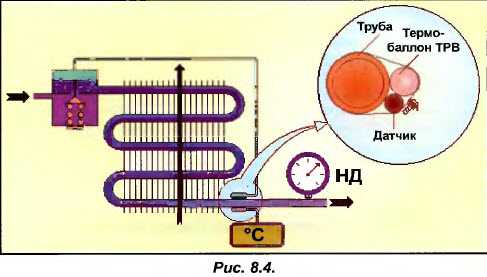

Мы рекомендуем следующий метод. Дополнительно к обычно используемым манометрам нужно установить электронный термометр, датчик которого следует укрепить на термобаллоне ТРВ (смотри рисунок 8.4)
Рис. 8.4
Чтобы сохранить стабильность настройки во времени, необходимо производить ее при температуре в охлаждаемом объеме близкой к температуре отключения компрессора. (настройка, обеспечивающая стабильность при температуре 25°С, может привести к пульсациям при температуре 20СС).
Не допускается производить настройку ТРВ при высокой температуре в охлаждаемом объеме!
Рекомендуемая технология настройки заключается в том, чтобы сначала вывести ТРВ на предельный режим, при котором начнутся пульсации.
- Для этого при постоянной величине перегрева (показания термометра и манометра НД не меняются) нужно медленно открывать ТРВ до тех пор, пока не начнутся пульсации.
- Если при этом появляются пульсации перегрева (пульсации показаний термометра и манометра), нужно закрывать ТРВ до тех пор, пока пульсации не прекратятся.
Внимание. Никогда не врагцайте регулировочный винт больше, чем на один оборот (предельный режим приводящий к пульсациям, может наступить при вращении винта на 1/4 или даже на 1/8 оборота). После каждого изменения настроит (поворота регулировочного винта) следует выждать не менее 15 минут (в дальнейшем это позволит вам сэкономить время на настройку)
Когда установка выйдет на пульсирующий режим, достаточно слегка закрыть ТРВ (например, на пол-оборота).
В лпом случае ТРВ будет настроен на минимально возможный перегрев, который обеспечивается данной установкой, заполнение испарителя жидким хладагентом будет оптимальным, а пульсации прекратятся.
ПРИМЕЧАНИЕ. В течение настройки давление конденсации должно оставаться относительно стабильным, но его величина должна быть максимально приближена к номинальным условиям работы, так как от нее зависит производительность ТРВ.
При настройке могут возникнуть две сложности:
1) Вам не удается добиться пульсаций. Это означает, что ТРВ, будучи даже полностью открытым, имеет производительность ниже, чем производительность испарителя.
В общем случае это может происходить по следующим причинам: либо проходное сечение ТРВ слишком мало, либо в установке не хватает хладагента, либо на вход в ТРВ поступает недостаточно жидкости.
2) Вам не удается исключить пульсации после их возникновения. Это означает, что ТРВ будучи даже полностью закрытым, сохраняет производительность выше, чем производительность испарителя.
В общем случае это связано с тем, что либо проходное сечение ТРВ слишком велико, либо испарителю не хватает производительности.
Настройка прекращается, когда перегрев достигает слишком большого значения (это наступает когда ТРВ практически перекрыт давление кипения аномально малое и полный перепад температур Абполн слишком большой). Это означает, что испаритель производит меньше паров, чем способен поглотить компрессор, то есть мощность испарителя недостаточна.
Примечание Аномалии, которые могут вызывать перечисленные выше проблемы, возникающие при настройке ТРВ (слишком малый или слишком большой ТРВ плохая подпитка жидкостью нехватка хладагента в контуре нехватка производительности испарителя) более подробно будут проанализированы при детальном изучении каждой из этих неисправностей.
Здесь же мы сформулируем основной вывод из данного раздела: настройка ТРВ может оказаться трудоемким и длительным процессом, поэтому не приступайте к процедуре настройки, не будучи абсолютно уверенными в глубоком понимании наших рекомендаций.
Во всех случаях, когда вы приступаете к настройке ТРВ, обязательно в качестве меры предосторожности заметьте начальную настройку (начальное положение регулировочного винта) и точно подсчитывайте число оборотов регулировочного винта, которое вы сделали (точная регулировка может быть обеспечена поворотом винта всего на 1/8 оборота).
Упражнение

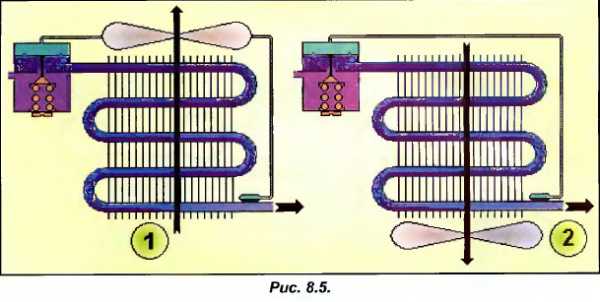

Какая из двух схем, приведенных на рисунке 8.5, представляется вам более удачной? Почему?
Рис. 8.5
Решение
В варианте 2 зону перегрева испарителя обдувает уже охлажденный воздух.
Напротив, в варианте 1 воздух, который обдувает зону перегрева, имеет более высокую температуру.
Мы уже изучили влияние температуры воздуха на заполнение испарителя и на холодопро-изводительность (рисунок 7.1).
Следовательно, схема 1 обеспечивает лучшее заполнение испарителя и является более предпочтительной с точки зрения улучшения холодопроизводительности.
ooopht.ru
Методика регулирования ТРВ
При выборе ТРВ необходимо также предусматривать соответствие его пропускной способности производительности прибора охлаждения (испарителя), так как только в этом случае можно обеспечить абсолютно устойчивую работу регулируемой холодильной установки. С этой целью следует предусматривать минимальный перегрев во всем диапазоне возможной производительности прибора охлаждения. Как можно видеть из рисунке, регулирование может быть устойчивым, только если точка пересечения кривых рабочей характеристики прибора охлаждения и рабочей характеристики ТРВ соответствует рабочей точке холодопроизводительности установки.
Как только достигается статический перегрев Δt3, ТРВ начинает открываться и при полном открытии обеспечивает свою номинальную производительность. При этом перегрев повышается на величину перегрева открытого ТРВ Δtпо. Сумма статического перегрева Δt3, и перегрева открытого ТРВ Δtпо составляет рабочий перегрев Δtпн. Изготовители ТРВ устанавливают величину статического перегрева, как правило, в диапазоне от 3 до 5 К. Ее можно изменить в ту или иную сторону, вращая регулировочный винт и поджимая или отпуская при этом пружину. Данная операция приводит к эквидистантному сдвигу рабочей характеристики ТРВ влево или вправо, в результате чего появляется возможность обеспечить устойчивое регулирование установки, расположив рабочую характеристику ТРВ таким образом, чтобы она пересекла характеристику прибора охлаждения точно в рабочей точке номинальной холодопроизводительности. Для приборов охлаждения, работающих при очень малых разностях температур, необходимо предусматривать теплообменник, который, переохлаждая жидкий хладагент, позволяет повысить перегрев.
Выполненная при отправке с завода изготовителя настройка ТРВ соответствует большинству установок. Если возникает необходимость дополнительной регулировки, то нужно использовать регулировочный винт (см. рис. 2). При вращении винта вправо (по часовой стрелке) перегрев повышается, при вращении влево (против часовой стрелки) перегрев понижается.
Для ТРВ марки Т2/ТУ2 полный оборот винта меняет температуру перегрева примерно на 4 ° при температуре кипения 0 °С.
Начиная с ТРВ марки ТЕ5, полный оборот винта дает температуру перегрева около 0,5 К при температуре кипения 0 °С.
Начиная с ТРВ марки ТКЕ3, полный оборот винта дает изменение перегрева примерно на 3 ° при температуре кипения 0 °С.

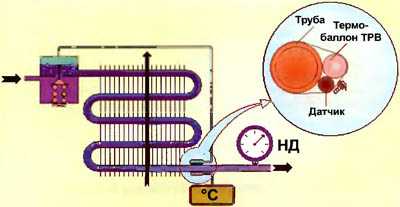

Рекомендуется следующий метод регулировки. Дополнительно на выходе трубопровода из прибора охлаждения помимо манометра (5) устанавливается электронный термометр (3), датчик (6) которого крепится к термобаллону (4) ТРВ, как показано на рис. 3.
Для обеспечения стабильности настройки ТРВ во времени необходимо производить ее при температуре в охлаждаемом объеме, близкой к температуре, при которой отключается компрессор. Не допускается производить настройку ТРВ (регулировку) при высокой температуре в охлаждаемом объеме.
Рекомендуемая регулировка заключается в том, чтобы настроить ТРВ на предельный режим, при котором начинаются пульсации. Для обеспечения этого при постоянной величине перегрева Δtпер = tв.п -t0, необходимо медленно открывать ТРВ до тех пор, пока не начнутся пульсации. При этом значение показаний манометра Рв.п и термометра tв.п не должны изменятся. При последующем открытии вентиля ТРВ могут начаться пульсации показаний манометра Рв.п и термометра tв.п. С этого момента нужно начать закрывать ТРВ до тех пор пока пульсации не прекратятся (примерно на половину оборота регулирующего винта).
Чтобы избежать переполнения испарителя жидкостью, нужно действовать следующим образом. Вращая регулировочный винт вправо (по часовой стрелке), повышать перегрев до прекращения колебаний давления. Затем понемногу вращать винт влево до точки начала колебаний, после этого повернуть винт вправо примерно на 1 оборот (для Т2/ ТЕ2 и ТКЕ на 1/4 оборота). При такой настройке колебания давления отсутствуют, и испаритель работает в номинальном режиме. Изменения перегрева в диапазоне ±0,5 °С не рассматриваются как колебания.
Если в испарителе имеет место чрезмерный перегрев, это может быть следствием его недостаточной подпитки жидкостью. Снизить перегрев можно, вращая регулировочный винт влево (против часовой стрелки), постепенно выходя на точку колебаний давления. После этого повернуть винт вправо на один оборот (для ТРВ типа Т2/ТЕ и ТКЕ на 1/4 оборота). При такой настройке колебания давления прекращаются, и испаритель работает в номинальном режиме. Изменения перегрева в диапазоне ±0,5 °С не рассматриваются как колебания.
В случае если ТРВ будет отрегулирован на минимальный возможный перегрев, необходимый для нормальной работы данной холодильной установки, заполнение прибора охлаждения жидким хладагентом будет достигнуто номинальным, а пульсации величины перегрева паров хладагента прекратятся. В процессе регулировки ТРВ давление конденсации должно оставаться относительно стабильным и близким по значению (Рк ~ Рк.н) при номинальных условиях работы, так как от них зависит холодопроизводительность ТРВ.
При регулировке возможны следующие осложнения:
1. Не удается регулировкой добиться пульсаций.
Это означает, что при полностью открытом ТРВ, его производительность ниже, чем производительность прибора охлаждения. Это связано со следующими причинами: либо проходное сечение (f) ТРВ мало, либо в установке не хватает хладагента и на вход ТРВ поступает недостаточное количество жидкого хладагента из конденсатора.
2. Не удается устранить пульсации после их возникновения.
Это означает, что производительность ТРВ выше, чем пропускная способность прибора охлаждения. Это связано с тем, что либо проходное сечение (f) ТРВ слишком большое, либо прибору охлаждения не хватает жидкого хладагента.
Регулировка ТРВ невозможна, когда перегрев достигает большего значения (это наступает, когда ТРВ практически закрыт, давление испарения небольшое, и полный перепад температур между температурой воздуха на входе в прибор охлаждения tв1 и температурой кипения хладагента t0 большой). Это означает, что в приборе охлаждения образуется меньше паров, чем способен всасывать компрессор, т.е. холодопроизводительность прибора охлаждения недостаточна.
Следовательно, если не удается найти режим настройки, который устраняет пульсации давления, необходимо произвести замену ТРВ, либо осуществить замену седел с отверстиями (патронов), если конструкция ТРВ предусматривает наличие комплекта сменных патронов. В этом случае, чтобы снизить расход, нужно заменить ТРВ или сменить патрон с отверстием. Если перегрев в испарителе слишком большой, пропускная способность ТРВ мала. Тогда, чтобы повысить расход, нужно также поменять патрон. ТРВ компании Danfoss марки ТЕ поставляются с комплектом сменных патронов. ТРВ марки ТКЕ имеют фиксированное отверстие седла.
Дроссельное (или сопловое) отверстие многих ТРВ выполняется в виде сменного вкладыша, что позволяет обеспечить новое значение его производительности простой заменой этого элемента. Терморегулирующий (силовой, управляющий) тракт ТРВ, т.е. комплекс, состоящий из верхней части ТРВ (надмембранная полость, образующая терморегулирующий элемент), капиллярной трубки и термобаллона, также иногда бывает сменным, что позволяет подобрать наилучший вариант заправки термобаллона (паровая, жидкостная или адсорбционная заправка), наиболее подходящий для конкретных условий работы данной установки.
Текущее обслуживание ТРВ
1. В ходе эксплуатации следует периодически проверять герметичность вентиля и мест его соединения на трубопроводе. Нарушение герметичности может возникнуть в результате ослабления резьбовых соединений и усадки прокладок.
Для восстановления герметичности мест присоединения вентиля следует подтянуть гайки крепления фланцев и уравнительной линии.
Если течь установлена в месте свинчивания штуцера с корпусом, восстановление герметичности может быть достигнуто подтяжкой штуцера.
Течь в сальнике узла настройки устраняется подтяжкой гайки с помощью специального ключа, входящего в комплект поставки.
Течь по месту соединения головки вентиля с корпусом должна устраняться только в мастерской.
Вес работы должны выполняться только с помощью гаечных ключей. Применение ударных предметов не допускается.
Проверка герметичности должна производиться с соблюдением «Правил техники безопасности на фреоновых холодильных установках».
2. Если во время работы часть прибора охлаждения не обмерзает, а давление всасывания после включения холодильной установки быстро понижается, то это свидетельствует о неправильной настройке ТРВ (малом его открытии).
Чтобы обеспечить нормальную работу холодильной установки, не рекомендуется менять заводскую настройку вентилей. Следует помнить, что ТРВ, регулируя степень заполнения прибора охлаждения хладагентом, только косвенно оказывает влияние на температуру в холодильных камерах. При необходимости изменить температуру в холодильных камерах это должно достигаться изменением настройки специально для этого предназначенных реле и регуляторов температуры. Регулирование температуры изменением настройки ТРВ, т.е. путем изменения величины перегрева начала открытия клапана, приводит к снижению экономичности работы установки, а также к преждевременному выходу агрегата из строя.
Если все же возникает необходимость произвести подрегулировку перегрева начала открытия клапана, изменяют настройку медленным поворачиванием регулировочного винта с выдержкой через каждые пол-оборота для нормализации режима работы установки.
3. Разборка вентиля, не связанная с настройкой вентиля, не допускается.
www.newhk.ru
Настройка ТРВ – Справочник химика 21
Настройку ТРВ на начало открытия клапана по заданному перегреву пара осуществляют регулированием степени сжатия пружины с помощью винта, уплотняемого сальником. Подмембранная полость отделяется от выходной полости ТРВ также сальником. [c.97]Принципиальная схема питания фреонового испарителя по перегреву приведена на рис. IV.3. Особенностью этих схем является настройка ТРВ для обеспечения нормальной работы системы. [c.63]
Опыт показывает, что после изменения настройки ТРВ нужно выждать не менее 20 минут, чтобы установка вышла на новый режим. [c.24]
Не допускается производить настройку ТРВ при высокой температуре в охлаждаемом объеме [c.31]
ПРИМЕЧАНИЕ аномалии, которые могут обусловить перечисленные выше проблемы, возникающие при настройке ТРВ (слишком малый или слишком большой ТРВ, плохая подпитка жидкостью, нехватка хладагента в контуре, нехватка производительности испарителя), более подробно будут проанализированы при детальном изучении каждой из этих неисправностей. [c.32]
Здесь же мы сформулируем основной вывод из данного раздела настройка ТРВ может оказаться трудоемким и длительным процессом, поэтому не приступайте к процедуре настройки, не будучи абсолютно уверенным, в глубоком понимании наших рекомендаций. [c.32]
Во всех случаях, когда вы приступаете к настройке ТРВ, обязательно в качестве меры предосторожности заметьте начальную настройку (начальное положение регулировочного винта) и точно подсчитывайте число оборотов регулировочного винта, которое вы сделали (точная регулировка может быть обеспечена поворотом винта всего на 1/8 оборота). [c.32]
Вспомните, что оптимально настроенный ТРВ должен обеспечивать минимально возможный перегрев, который можно поддерживать, не допуская возникновения пульсаций, при этом охлажденный воздух должен иметь температуру, наиболее близкую к температуре, при которой термостат отключает компрессор (см. раздел 8.3. Метод настройки ТРВ). [c.50]
Никогда не меняйте настройку ТРВ, если только вы не уверены в абсолютной справедливости вашего диагноза. [c.50]
Однако некоторые неопытные ремонтники, столкнувшись с проблемой падения давления конденсации, имеют тенденцию слишком легко пользоваться регулировочным винтом ТРВ, вращают его кстати и некстати, что неизбежно приводит к разрегулированию установки. В связи с этим нам представляется полезным еще раз напомнить, что ТРВ не предназначен для регулировки давления испарения, что настройка ТРВ является трудоемкой и сложной операцией (чтобы сбить настройку иногда достаточно повернуть винт на 1/8 оборота), и что для прямого воспроизведения перегрева достаточно зажать термобаллон в ладони, вместо того, чтобы бестолково крутить винт настройки ТРВ (см. рис. [c.53]
Поэтому настройка ТРВ на небольшой перегрев, угрожая возможностью появления периодических гидроударов (самых легких), угрожает также опасностью аномальных выбросов масла в контур. [c.202]
Допустим, что управляющий тракт ТРВ с внутренним уравниванием давления (который представлен на рис. 46.1), заправлен Р22 и используется в составе кондиционера, также работающего на Р22. ТРВ настроен таким образом, чтобы его производительность в точности соответствовала производительности испарителя (см. раздел 8.3. Метод настройки ТРВ). [c.230]
Напротив, когда температура воздуха на входе в испаритель падает, жидкость испаряется менее интенсивно и точка А сдвигается к термобаллону. В результате перегрев и температура термобаллона уменьшаются. Сила открытия РЬ снижается, что нарушает равновесие и приводит к закрытию ТРВ. Точка А вновь отодвигается внутрь испарителя до тех пор, пока не установится новое положение равновесия, соответствующее настройке ТРВ на перегрев 7°С. [c.230]
Что же из этого следует Априори вы можете думать, что достаточно изменить настройку ТРВ таким образом, [c.231]
Возьмем случай, когда компрессор дает только 33% от полной производительности за счет того, что в работе находится только один из трех (№2) цилиндров (см. рис. 46.3). Настройка ТРВ с внутренним уравниванием обеспечивает перегрев, равный 7°С. [c.231]
И наоборот, если настройка ТРВ на заданный перегрев была произведена тогда, когда компрессор давал 100% своей производительности, по мере ее падения, обусловленного работой системы регулирования, расход хладагента будет падать, потери давления уменьшаться, обусловливая снижение перегрева. Гидроудар обеспечен [c.232]
Для повышения экономичности работы фреоновых агрегатов компрессоры должны работать сухим ходом при высоком перегреве всасываемых паров, достигаемом за счет теплообменников. Для достаточно высокого перегрева паров, засасываемых из испарителя, и устранения влажного хода компрессора большое значение имеет также надлежащая настройка ТРВ. [c.252]
Неправильная настройка ТРВ на жидкостном трубопроводе или недостаточно фреона в системе [c.459]
Проверить настройку ТРВ путем ручной регулировки, попытаться получить нормальный перегрев, если невозможно, то добавить фреон в систему [c.459]
Наиболее существенным параметром настройки, определяющим оптимальный режим, является перегрев пара на выходе из испарителя, т. е. настройка ТРВ. Для исследования влияния этого фактора на отклонение от оптимального режима и на надежность машин мы провели испытание машины ФАК-0.7Е без теплообменника со шкафом Т-60 на различных ТРВ типа ТРВ-2М и ТМ-2Ф. Сущность методики заключалась в том, чтобы при различной настройке прибора (открытие ТРВ на один—четыре оборота) и соответствующем этой настройке перегреве добиться в каждом из опытов поддержания требующейся температуры за счет изменения к. р. в. машины. [c.91]
С за счет неправильной настройки ТРВ (при повороте шпинделя на один оборот в ту или иную сторону) увеличивает расход электроэнергии почти на 50%—с 1,8 до 2,8—3,1 кВт-ч/сутки. Узкие границы оптимальной настройки ТРВ приводят к тому, что при эксплуатации машины часто работают не в оптимальном режиме, а это, как уже указывалось, увеличивает к. р. в. и соответственно интенсивность отказов. [c.95]
Отказы второй группы, связанные с необходимостью дополнительного регулирования мембранных ТРВ, составляют примерно 15—20%/год. Исследование этого вопроса (см. стр. 95) показало, что трудно осуществить точное регулирование мембранных ТРВ незначительный поворот регулировочного шпинделя очень сильно изменяет установленный перегрев, а это затрудняет правильную первоначальную настройку и уменьшает ее стабильность. Кроме того, как было показано на стр. 95, статическая характеристика ТРВ плохо согласуется с изменением температуры и давления конденсации изменение давления конденсации часто требует изменения настройки ТРВ. [c.186]
www.chem21.info
Практические аспекты устранения неисправности, обусловленной низкой пропускной способностью ТРВ
После того, как вы удостоверились в том, что причина аномальной работы установки заключается в недостаточной производительности ТРВ (падение холодопроизводительности, падение давления кипения, повышенный перегрев, нормальное переохлаждение, отсутствие температурного перепада на жидкостной линии), следует точно определить, какой дефект или ошибка обусловили низкую производительность ТРВ, чтобы устранить их.
Поэтому сейчас мы будем изучать различные причины, которые могут привести к снижению производи тельности ТРВ и вызвать появление признаков, свойственных этой неисправности.
Неправильно выбранный ТРВ с малым диаметром проходного сечения.
Напомним, что для данного хладагента фактическая производительность ГРВ взаимно зависит от давлений конденсации и кипения.
В случае сомнений, только справочные данные разработчика (потребные значения рабочих давлений и точные характеристики ТРВ) смогут дать уверенность в том, что выбранная производительность соответствует требуемой.
Внимание! Ремонтник должен быть особенно внимателен, если речь идет о ТРВ, оснащенных взаимозаменяемыми сменными проходными сечениями. К примеру, ТРВ фирмы DANFOSS марки ТЕХ2 для R22 имеет производительность от 7 кВт (с проходным сечением № 3) до 17 кВт (с проходным сечением № 6) для одних и тех же условий функционирования. Точно так же ТРВ фирмы ALCO марки TIE.HW для R22 имеет производительность от 1,2 кВт (с проходным сечением №0) до 18 кВт (с проходным сечением №6).
Однако по внешнему виду нельзя с уверенностью утверждать, какой номер проходного сечения установлен в ТРВ. Если у вас появились сомнения, нужно будет извлечь сменный патрон из ТРВ и на его корпусе прочитать выгравированный номер проходного сечения.
В этом случае ремонт заключается в том, чтобы установить патрон с увеличенным проходным сечением, приспособленным для получения ожидаемой производительности, а затем правильно отрегулировать ТРВ.
Неправильная настройка. ТРВ недостаточно открыт
Вспомните, что оптимально настроенный ТРВ должен обеспечивать минимально возможный перегрев, который можно поддерживать, не допуская возникновения пульсаций, при этом охлажденный воздух должен иметь температуру, наиболее близкую к температуре, при которой термостат отключает компрессор.
Никогда не меняйте настройку ТРВ, если вы не уверены в абсолютной справедливости своего диагноза. Если вы хотите это сделать, примите необходимые меры для того, чтобы, в случае необходимости, вернуться к первоначальной настройке.
Разрушен управляющий тракт ТРВ
Эта неисправность часто возникает вследствие плохого крепления капилляра, соединяющего управляющую полость мембраны ТРВ с термобаллоном. Как правило негерметичность появляется либо в месте подвода капилляра к ТРВ, либо в месте его соединения с термобаллоном в результате чрезмерных вибраций капилляра, а также в самом капилляре в случае, когда имеет место многократное трение капилляра при его вибрациях о какую-либо металлическую деталь установки.
Точно установите место повреждения капилляра с целью его замены на аналогичный, обратив внимание на характер повреждения и место разрушения, чтобы при замене не повторить ошибку, допущенную ранее во время монтажа!
Примечание. Такая поломка приводит к полному перекрытию проходного сечения ТРВ, что очень быстро вызовет остановку компрессора по сигналу от предохранительного реле НД.
Термобаллон ТРВ установлен ниже по потоку от места врезки трубки внешнего уравнивания давления
Рассмотрим схему на рисунке 14.8, на которой показан ТРВ с трубкой внешнего уравнивания давления, установленной неверно по отношению к термобаллону.
Рис. 14.8
В том случае, если уплотнение, обеспечивающее непроницаемость между приемной камерой низкого давления (поз. А) и камерой дросселирования, в результате износа, обусловленного продолжительным трением о направляющие штока иглы ТРВ, потеряет герметичность, появляется опасность частичного проникновения жидкости в полость А Из этой полости незначительное количество жидкости по у равнительной трубке может попасть на выход испарителя и привести к аномальному охлаждению термобаллона, вызывая тем самым неоправданное закрытие ТРВ.
Если утечка существует, разница в температурах между точками В и С может быть легко обнаружена простым прикосновением к этим двум трубопроводам.
Чтобы избежать этой проблемы, следует считать предпочтительным крепление термобаллона выше по потоку от места врезки у равнительной трубки в точке С на расстоянии не менее 10 см друг от друга.
Управляющий тракт и термобаллон заполнены не тем хладагентом, который используется в установке.
Вспомним, что давление, развиваемое в термобаллоне, является единственной силой, которая используется для открытия ТРВ Когда температура термобаллона повышается, давление внутри него также растет и это повышение давления вызывает открытие ТРВ.
На рис 14.9 представлены различные варианты работы ТРВ.
Рис. 14.9
Позиция 1. Этот ТРВ предназначен для питания испарителя с прямым циклом расширения в небольшом кондиционере и работает на R22. Температура кипения составляет 4 °С, а перегрев поддерживается на уровне 7 К.
Поэтому, когда температура в термобаллоне превысит 11 °С, что для управляющего тракта, содержащего R22, эквивалентно давлению в 6 бар, ТРВ начнет открываться. То есть давление открытия ТРВ составляет 6 бар.
Следовательно, чтобы ТРВ начал открываться, давление в термобаллоне должно достигнуть 6 бар. Если давление в термобаллоне ниже 6 бар, ТРВ будет закрыт.
Позиция 2. Представим себе, что в результате ошибки при монтаже или ремонте на ТРВ установили термостатический элемент с термобаллоном, заполненным R12 (Некоторые конструкции ТРВ имеют сменный управляющий тракт, который состоит из мембранного узла, капил ляра и термобаллона).
Когда температура термобаллона будет равна 11 °С, давление в нем составит только 3.4 бар и, следовательно, ТРВ будет полностью закрыт.
Позиция 3. Для того, чтобы ТРВ начал открываться нужно, чтобы давление в термобаллоне поднялось до 6 бар. Для R12 это означает, что температура термобаллона должна повыситься до 27°С!
При этом перегрев становится огромным и испаритель будет содержать так мало жидкости, как если бы производительность ТРВ была недостаточной!
Как выявить эту аномалию? Сначала нужно удостовериться, что неисправность не вызвана другой причиной. После этого нужно обязательно определить, с одной стороны, какой хладагент используется в установке, а с другой стороны, каким хладагентом заполнен термобаллон и управляющий тракт ТРВ…
Тип хладагента, заполняющего управляющий тракт ТРВ, всегда указан на верхней крышке мембранного узла, иногда в виде цветного кода (обычно желтый цвет означает R12, зеленый – R22 и фиолетовый – R502).
Однако распространение новых хладагентов может несколько осложнить ситуацию потому что некоторые из них (особенно переходные смеси типа HCFC которые не требуют замены ТРВ) могут работать без проблем с использованием ТРВ не предназначенных для роботы совместно с этими хладагентами!
Если наименование хладагента не указано на установке и вы сомневаетесь, к какому типу он относится (хорошим способом определения вида хладагента является соотношение между давлением и температурой), никогда не стесняйтесь спросить у клиента, который располагает необходимой документацией на установку и, как правило, очень хорошо знает ее историю.
Механическое заклинивание штока ТРВ и его заедание при открытии
Эта неисправность может иметь чисто механическую причину и тогда следует просто заменить ТРВ Однако, она может быть вызвана также загрязнениями холодильного контура присутствием влаги, грязи или посторонних частиц, которые налипают на подвижные части (в некоторых крайних случаях внутренние поверхности ТРВ могут становиться клейкими и прилипать к пальцам).
В случае нагрязненного контура ремонтник не должен удовлетворится очисткои ТРВ и заменой фильтра-осушителя.
Он должен подумать о нежелательных последствиях такого загрязнения (в особенности для компрессора) и провести проверку масла на содержание в нем кислоты.
В том случае, если результаты проверки будут положительными, он должен предпринять все необходимые меры для полной очистки системы, иначе компрессор (герметичный или бессальниковый) имеет серьезные шансы быстро выйти из строя.
Закупорка фильтра на входе в ТРВ
Как и предшествующая неисправность, эта аномалия (к счастью, довольно редкая) означает, что холодильный контур крайне загрязнен, а фильтр-осушитель неэффективен Следует предпринять те же меры, что и в предыдущем случае.
Аномальное падение давления конденсации
Мы видели, что производительность ТРВ в значительной степени определяется давлением в магистрали на входе в ТРВ.
Когда наружная температура падает, падает также и давление конденсации, и тогда система регулировки конденсатора с воздушным охлаждением должна поддерживать значение дав- « ления конденсации в разумных пределах.
Какими бы ни были причины отсутствия такого регулирования (неисправность системы регулировки давления конденсации, плохая настройка…), если давление жидкости на входе в ТРВ падает, количество жидкости, которое способен пропустить ТРВ в испаритель также уменьшается, даже если дроссельное отверстие полностью открыто.
Как спедствие количество паров, производимых испарителем сильно уменьшается. вызывая падение давления кипения что сопровождается всеми признаками низкой производительности ТРВ (смотри рисуноу 14.10).

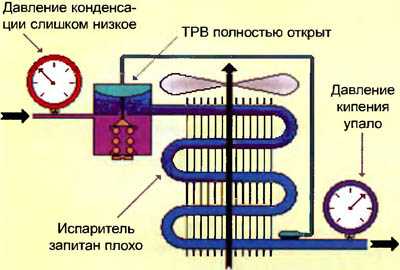

Рис. 14.10
Следовательно, главное — это при любой наружной температуре постоянно поддержи вать на входе в ТРВ высокое давление способное обеспечить на выходе из него нормальную подпитку испарителя жидким хладагентом.
Примечание. Однако, некоторые неопытные ремонтники, столкнувшись с падением давления конденсации, имеют тенденцию слишком легко пользоваться регулировочным винтом ТРВ вращают его как попало, что неизбежно приводит к разрегулированию установки.
В связи с этим, нам представляется полезным еще раз напомнить, что ТРВ не предназначен для регулировки давления кипения, что настройка ТРВ является трудоемкой и сложной операцией (чтобы сбить настройку иногда достаточно повернуть винт всего на 1/8 оборота) и что для прямого воспроизведения перегрева достаточно зажать термобаллон в ладони вместо того, чтобы бестолково крутить винт настройки ТРВ (смотри рисунок 14.11).
Рис. 14.11
Малое отверстие диафрагмы распределителя
Некоторые модели испарителей, главным образом предназначенные к использованию в торговом холодильном оборудовании, изначально снабжены жидкостным распределителем с взаимозаменяемой сменной диафрагмой, которую можно извлечь из питателя после его демонтажа, удалив стопорное кольцо (смотри рисунок 14.12).
Рис. 14.12
Номер отверстия выгравирован на корпусе диафрагмы, чтобы с уверенностью идентифицировать ее (чем больше номер диафрагмы, тем больше диаметр ее отверстия). Такая конструкция сменной диафрагмы позволяет в зависимости от требуемой температуры кипения (охлаждение или заморозка) и типа используемого хладагента (R12, R22, R134a, R404A, R502…) подобрать производительность испарителя и питателя в соответствии с условиями работы установки.
Метод регулировки заключается в том, что для более низких потребных значений температуры кипения устанавливают диафрагму с большим диаметром отверстия. Кроме того, для одинаковых условий работы, установка на R12 (или на R134a) требует диафрагму с более значительным диаметром, чем установка на R22 (или на R404A).
Как правило такие испарители имеют диафрагму для R12 (R134a), установленную на заводе-изготовителе, но зачастую они снабжаются также запасной диафрагмой для R22 (R404A), вложенной в мешочек внутри упаковки испарителя и входящей в комплект поставки.
Ее можно использовать при необходимости заправки контура другим хладагентом, причем в конструкторской документации указаны номера отверстий, пригодных для данной модели испарителя, используемого хладагента и требуемой температуры кипения.
Если распределитель оборудован диафрагмой с малым отверстием, расход жидкости будет пониженным даже в случае полного открытия ТРВ и установка будет иметь все признаки, присущие низкой производительности ТРВ.
Корпус ТРВ более холодный, чем термобаллон
Эта проблема может возникнуть в том случае, если в термобаллоне и управляющем тракте мало жидкости.
Термобаллон ТРВ неправильно установлен
Установка снабжена регулятором давления в картере (пусковым регулятором), но ТРВ находится под действием ограничителя максимального рабочего давления (МОР), иначе называемого защитой мотора от перегрузки (смотри рисунок 14.13).
Рис. 14.13
Небольшой трехходовой злектроклапан управляет большим ТРВ
Схема монтажа этого довольно специфичного варианта представлена на рисунке 14.14. Этот вариант встречается, когда жидкостная магистраль имеет очень большой диаметр, то есть когда холодопроизводительность установки сравнительно высокая (порядка многих десятков киловатт).
Рис. 14.14
Особенности небольших систем
Особенности расширительных устройств, используемых в малых холодильных установках (домашние холодильники, бытовые индивидуальные кондиционеры, небольшие тепловые насосы, смотри рисунок 14.15).
Рис. 14.15
ooopht.ru
Устройство ТРВ с внешним уравниванием
Для больших холодильных машин используется более совершенная система регулировки – ТРВ с внешним регулированием (см. рис. 2). Она позволяет точно поддерживать давление испарения, если изменяется гидравлическое сопротивление испарителя.
Рис. 2. Терморегулирующий вентиль с внешним выравниванием:
1 — накидные гайки; 2— корпус; 3 — сопло; 4 — ходовая втулка; 5 — ходовой винт; 6 — колпачковая гайка; 7 — термобаллон; 8—сальник ходового винта; 9— гайка; 10— крышка мембраны; 11 — капиллярная трубка; 12— мембрана; 13 — сальник штока; 14— шток; 15—пружина; 16— клапан; 17— фильтр; 18— штуцер уравнительной линии.
Давление в такой системе измеряется не за клапаном регулятора, а уже на выходе из испарителя. Для этого в состав регулятора входит дополнительная трубка.
В результате такого подключения поддерживается постоянное давление испарения хладагента и перегрев, даже при изменении гидравлического сопротивления в испарителе.
Принцип работы терморегулирующего вентиля
На рисунке 3 показана схема функционирования и векторы давления, действующие на ТРВ с внешним выравниванием давлений. На мембрану клапана с одной стороны действует давление, передаваемое с датчика (р1), а с противоположной — сумма давлений испарителя (р0) и прижимной пружины (р3)
р0-давление в испарителе,p1-давление в датчике (термобаллоне),p3-давление прижимной пружины
Рисунок 3. Принцип функционирования ТРВ с внешним выравниванием давления. Вверху виден вход капиллярной трубки от линии выравнивания ниже мембраны клапана.
При выравнивании этих трех векторов давления клапан остается постоянно открытым, и, соответственно, постоянным остается поток проходящего через него холодильного агента. В этих условиях количество холодильного агента, поступающего в испаритель, точно соответствует необходимому для восприятия тепловой нагрузки. Если же нагрузка понижается, происходят два процесса: холодильного агента становится избыточно много, а его давление повышается; понижается температура газа на выходе и пропорционально этому понижается давление в датчике. Вследствие этих процессов сумма давлений испарителя и пружины превышает давление, оказываемое на датчик клапана, что приводит к закрыванию клапана с уменьшением зазора для прохождения холодильного агента. Наоборот, если тепловая нагрузка в испарителе возрастает, количества холодильного агента в нем оказывается недостаточно, и давление его уменьшается; одновременно увеличивается температура газа на выходе из испарителя, что вызывает соответствующее повышение давления на датчик клапана. В результате давление в клапане смещает мембрану вниз, что приводит к открытию зазора для прохождения жидкого холодильного агента, увеличивая объем его поступления в испаритель.
Технология монтажа терморегулирующих вентилей
При монтаже терморегулирующих вентилей необходимо выполнять следующие требования:
1. Корпус ТРВ устанавливается в горизонтальном положении на жидкостной магистрали как можно ближе к испарителю (рис. 4.). Термосифон ТРВ должен находиться сверху.
Рис. 4. Расположение элементов ТРВ
2. Термобаллон должен быть установлен на трубопроводе всасывания так, чтобы его температура соответствовала температуре газа, выходящего из испарителя. Температура корпуса ТРВ должна быть выше температуры термобаллона.

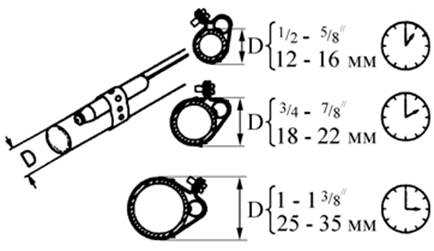

3. Размещение термобаллона зависит от диаметра трубопровода всасывания (рис. 5):
ü диаметр трубопровода < 5/8″ (15,88 мм) — на “12–13 часов”;
ü диаметр трубопровода от 3/4″ (18 мм) до 7/8″ (22 мм) — на “14 часов”;
ü диаметр трубопровода от 1″ (25,4 мм) до 1 3/8″ (35 мм) — на “15 часов”;
ü диаметр трубопровода более 1 3/8″ (35 мм) — на “16 часов”.
Рис. 5. Расположение термобаллона ТРВ на трубе
4. Нельзя устанавливать термобаллон внизу трубы или на маслоподъемной петле, так как находящееся там масло искажает реальную температуру газа.
5. Укреплять термобаллон следует только с помощью специального хомута, прилагаемого в комплекте с ТРВ. Применение другого крепежного материала категорически запрещается из-за деформации температурного поля и возможности ослабления контакта термобаллона с трубопроводом. Крепежный хомут должен быть затянут настолько, чтобы термобаллон нельзя было провернуть рукой.
6. Термобаллон должен устанавливаться как можно ближе к выходу испарителя на горизонтальном участке (рис. 6). При установке термобаллона на вертикальном участке в момент запуска кондиционера жидкость, скопившаяся в нижней части трубопровода и в маслоподъемной петле, начинает испаряться, сильно охлаждая всасывающую магистраль. В результате могут возникнуть пульсации ТРВ. Если нет возможности установить термобаллон на горизонтальной трубе, то, как исключение, термобаллон может быть установлен так, чтобы поток хладагента был направлен сверху вниз. Капиллярная трубка должна подходить к термобаллону сверху, а термобаллон должен быть направлен вниз.
Рис. 6. Установка термобаллона и трубки уравнивания давления ТРВ
7. Термобаллон нельзя располагать на месте пайки трубопровода.
8. Термобаллон должен быть тщательно теплоизолирован, чтобы наружный воздух не влиял на работу ТРВ.
9. Перед установкой термобаллона на трубопроводе места прилегания должны быть тщательно очищены. Желательно на место прилегания нанести теплопроводную пасту.
10. Уравнивающая труба ТРВ должна подходить к трубопроводу сверху и устанавливаться на расстоянии 100 мм от термобаллона.
11. Расстояние от уравнивающей трубки до маслоподъемной петли должно быть не менее 100 мм.
12. Если хладагент подается в испаритель черезраспределитель жидкости, то длины всех трубок, соединяющих распределитель с соответствующими секциями испарителя, должны быть одинаковыми.
13. Пайку неразборного ТРВ следует производить при охлаждении корпуса ТРВ смоченной ветошью. Разборный ТРВ можно паять только в разобранном виде, сняв верхнюю часть корпуса и дроссельный клапан.
Рис. 7. Типовой монтаж ТРВ:
1 — испаритель; 2 — манометр; 3 — регулировочный винт; 4 — капиллярная трубка термобаллона; 5 — уравнивающая трубка; 6 — жидкостная магистраль; 7 — термобаллон; 8 — газовая магистраль; 9 — маслоподъемная петля; 10 — место спая трубопровода
infopedia.su
9.8. Терморегулирующие вентили | Промышленные холодильные установки
Терморегулирующие вентили (ТРВ) предназначены для автоматической подачи в испаритель такого количества хладагента, которое обеспечивает оптимальную величину перегрева на всасывании компрессора. Плавное регулирование открытия клапана ТРВ происходит за счет изменения перегрева пара во всасывающем трубопроводе.

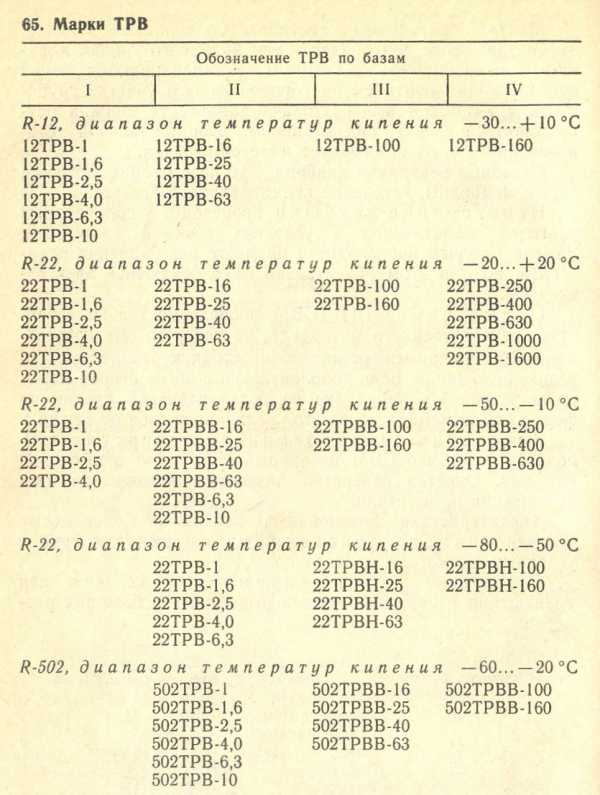

Выбор марки ТРВ производится в зависимости от вида хладагента и холодопроизводительности установки (табл. 65). Числа перед буквами в обозначении ТРВ означают хладагент, а после букв — пропускную способность прибора, соответствующую холодопроизводительности (в тысячах ккал/ч). Базовая конструкция характеризуется общим корпусом и одинаковым внутренним устройством.
Принцип действия ТРВ. Хладагент поступает из линейного ресивера под клапан ТРВ, расположенного в непосредственной близости от испарителя. После дросселирования в клапане хладагент подается в испаритель (рис. 114).
Степень открытия клапана ТРВ зависит от величины перегрева пара во всасывающем трубопроводе.
В холодильных установках с малой холодопроизводи-тельностью и малым гидравлическим сопротивлением испарительной системы (давление хладагента входящего в испаритель и выходящего из него одинаково) под мембрану под давлением подается из испарителя хладагент.
Температура перегретого пара, находящегося во всасывающем трубопроводе, выше температуры кипения. Эту же температуру имеет термобаллончик, который заполнен парожидкостной смесью, а не перегретым паром; давление в нем устанавливается выше давления кипения. Оно и воздействует на мембрану сверху. Клапан ТРВ открывается тогда, когда имеется разность давлений. В холодильных установках большой холодопроизводительности применяют ТРВ с внешним уравниванием через уравнительную трубку.
При отсутствии перегрева, когда во всасывающем трубопроводе имеет место влажный пар, температура и давление в испарителе, во всасывающем трубопроводе и в термобаллончике прибора одинаковы. Давления на мембрану сверху и снизу равны. Клапан ТРВ закрыт усилием пружины.
С уменьшением подачи жидкого хладагента в испаритель пар во всасывающем трубопроводе перегревается. При этом давление во всасывающем трубопроводе остается равным давлению кипения. Это давление передается в подмембранную полость ТРВ через уравнительную трубку. Давление на мембрану вверху зависит от температуры хладагента в термобаллончике, что определяет степень открытия ТРВ.
Поскольку ТРВ является прибором плавного регулирования, открытие его клапана при установившемся режиме работы происходит в определенном положении. При остановке компрессора клапан ТРВ закрывается, так как перегрев пара при этом отсутствует.
Установка и настройка ТРВ. Перед установкой ТРВ продувают сухим воздухом или азотом.
Прибор устанавливают перед входом в испаритель с таким расчетом, чтобы стрелка на корпусе была направлена по ходу хладагента.
Термобаллончик устанавливают на выходе из испарителя, на верхней части горизонтального участка трубопровода, чтобы исключить влияние масла, проходящего по его нижней стороне. При наличии в сухопарнике или всасывающем трубопроводе гильзы можно вставить термобаллончик в нее, предварительно заполнив смесью из двух объемных частей алюминиевой пудры и одной части смазочного масла ЦИАТИМ-201.
Уравнительная линия должна быть подключена к всасывающему трубопроводу после места крепления термобаллончика. Если уравнительная трубка присоединена ко всасывающему трубопроводу до места крепления термобаллончика, последний при негерметичности сальников ТРВ воспринимает температуру влажного пара, прикрывает клапан ТРВ, что приводит к недостатку хладагента в испарителе.
ТРВ поставляются настроенными на минимальный перегрев. При необходимости винтом можно регулировать эту величину в пределах 2…8 °С.
Основные неисправности прибора. Неисправности ТРВ могут быть вызваны его механическими повреждениями, ошибками в монтаже, загрязнениями и наличием влаги в системе, неправильным выбором прибора или его неверной настройкой.
Наиболее частое повреждение ТРВ — поломка капиллярной трубки; при утечке наполнителя из термосистемы прибор не открывается.
Недостаточная пропускная способность прибора может быть вызвана неплотным контактом термобаллона со всасывающим трубопроводом, вследствие чего он не воспринимает действительную температуру всасывающего трубопровода.
Засорение фильтра ТРВ приводит к уменьшению его пропускной способности или, так же как и замерзание влаги, — к полной закупорке.
При выборе ТРВ большей производительности по сравнению с производительностью установки прибор работает неустойчиво, допуская большие колебания температуры перегрева.
Следует помнить, что винтом регулирования перегрева пользуются только при пусконаладочных работах.
Определение неполадок установки следует начинать с проверки наличия хладона и масла в системе, отсутствия в ней влаги и загрязнений, правильности настройки реле давления.
Только после этого приступают к проверке ТРВ.
x-world5.com
8. Терморегулирующий вентиль.
| 8. Терморегулирующий вентиль. |
Рассмотрим рис. 8.1, иллюстрирующий изменение расхода воды через поливальный шланг Я в зависимости от давления в подводящей магистрали.
В обоих случаях вода вытекает из шланга в атмосферу.
Однако очевидно, что массовый расход воды Ml при давлении в магистрали 3 бара больше, чем расход М2’при давлении I бар.
Следовательно, можно сделать вывод о том, что при падении давления в подводящей магистрали (уменьшении перепада АР по отношению к атмосферному давлению) расход воды, вытекающей из шланга, падает
Точно также падает расход жидкости через данный ТРВ, когда перепад давления между входом в ТРВ и выходом из него уменьшается, и, наоборот, при повышении перепада давления расход возрастает.
Но чем больше возрастает расход жидкости хладагента через ТРВ, тем больше увеличивается его производительность, повышая мощность установки.
Не путайте производительность ТРВ с холо- допроизводительностью и поглощающей способностью испарителя.
Производительностью ТРВ называют максимальный расход, который способен пропускать данный элемент при фиксированном перепаде давления АР и полностью открытом отверстии.
Следовательно, производительность зависит, в частности, от диаметра проходного сечения сменного клапанного узла (патрона), установленного внутри ТРВ. Эта зависимость иллюстрируется схемой на рис. 8.2.
Проходное сечение В, имея больший диаметр, чем проходное сечение Ь, позволит при одном и том же перепаде давления
пропускать больший расход жидкости.
Следовательно, ТРВ, оснащенный клапанным узлом с проходным сечением В, будет иметь большую производительность, чем тот же ТРВ, оснащенный патроном сечения Ь.
Конечно, производительность ТРВ должна быть как минимум равна холодопроизводительности испарителя (ТРВ должен пропускать столько же жидкости, сколько может выкипеть в испарителе).
В качестве примера рассмотрим данные таблицы 8 1 по выбору ТРВ для установки на R22 с номинальной холодопроизводительностью 3,5 кВт.
Для данного проходного сечения производительность ТРВ указана в зависимости от температур кипения (to) и конденсации (tk):
Точка 1: ТРВ с производительностью 3,32 кВт при tk = 50°С и to = 0°С
(перепад давления АР = 18,4 – 4 = 14,4 бар).
Точка 2: ТРВ с производительностью 2,88 кВт при tk = 35°С и to = 0°С
(перепад давления АР = 12,5 – 4 = 8,5 бар).
Точка 3: ТРВ с производительностью 2,53 кВт при tk = 35°С и to = 10°С
(перепад давления АР = 12,5 – 5,8 = 6,7 бар).
Таким образом, для постоянной температуры кипения 0°С производительность падает с 3,32 до 2,88 кВт при снижении перепада АР с 14,4 бар (точка 1) до 8,5 бар (точка 2), то есть примерно на 13 %.
С другой стороны, при постоянной температуре конденсации 35 °С производительностьТРВ падает с 2,88 до 2,53 кВт при снижении перепада АР с 8,5 бар (точка 2) до 6,7 бар (точка 3), то есть примерно на 12 %.
Следовательно, для одного и того же ТРВ располагаемая производительность главным образом зависит от рабочего перепада давления АР.
В общем случае ТРВ маркируются (обозначаются) по их производительности. Большинство разработчиков ТРВ включают в обозначение номинальную производительность ТРВ, указывающую значение этой величины (часто в тоннах холода США) для определенных условий работы (например, +5°/+32°С при переохлаждении 4 К).
Так, например ТРВ фирмы DANFOSS марки ТЕХ5-3 имеет номинальную производительность 3 тонны, фирмы SPORLAN марки GFE2C – 2 тонны, фирмы ALCO марки TIE4HW – 4 тонны.
Заметим, что номинальная производительность указывает только порядок величины, а конкретное ее значение, которое будет реализовано на практике, определяется рабочим перепадом давления и паспортом ТРВ, позволяющим установить точное значение производительности для данного диаметра проходного сечения в зависимости от условий работы.
| 8.2. ЗАМЕЧАНИЯ ПО ПОВОДУ ПУЛЬСАЦИЙ ТРВ |
Рассмотрим схему (рис. 8.3), на которой изображен испаритель, запитанный через ТРВ. Представим, что испаритель снабжен двухканальным регистратором температуры, который измеряет:
1) Температуру термобаллона ТРВ (первый канал).
2) Температуру парожидкостной смеси на .ыходе из ТРВ (второй канал), то есть температуру кипения.
Следовательно, разница между этими двумя характеристиками, дает нам величину перегрева.
Рассмотрим зарегистрированные значения этих величин (разница во времени между двумя вертикальными линиями составляет 1 минуту).
В момент времени to хорошо отрегулированный ТРВ обеспечивает перегрев 7 К. Установка работает совершенно стабильно с требуемым перегревом.
В момент времени tl откроем ТРВ на один оборот винта. Сразу можно заметить, что очень быстро ТРВ выйдет на пульсирующий режим работы с изменением перегрева от 2 до 14 К.
Наблюдая за манометром НД, вы увидите, что давление кипения будет также пульсировать. почти в точности совпадая по частоте с изменениями кривой 2
В момент il откроем ТРВ еще на один оборот.
Очень быстро частота пульсаций возрастает и перегрев будет колебаться между 0 и 12 К.
Дотронувшись рукой до всасывающего трубопровода, вы отчетливо ощутите периодические гидроудары, которые передаются в компрессор. Более того, корпус компрессора станет аномально холодным.
Итак, открытие ТРВ с каждым оборотом регулировочного винта повышает его производительность.
Пульсации ТРВ указывают на то, что пропускная способность ТРВ гораздо выше производительности испарителя.
ОТРИЦАТЕЛЬНЫЕ АСПЕКТЫ ПУЛЬСАЦИЙ.
Поскольку температура кипения пульсирует, это автоматически приводит к пульсациям низкого давления и. под воздействием этого, пульсируют значения всех основных параметров установки:
► Пульсирует температура воздушной струи, проходящей через испаритель, потому что непрерывно меняется холодопроизводительность (заметим, что холодопроизводи-тельность меняется с изменением количества жидкости, находящейся в испарителе).
► Пульсирует высокое давление, потому что непрерывно меняется холодопроизводительность и, как следствие, меняется количество хладагента, поступающего в конденсатор.
► Пульсирует сила тока, потребляемая компрессором, потому что постоянно меняются высокое и низкое давления.
Легко понять, что оставлять установку в состоянии пульсации крайне нежелательно!
ВНИМАНИЕ. Если вы и дальше будете открывать ТРВ, вращая регулировочный винт, пульсации в конце концов прекратятся, низкое давление стабилизируется, а температуры 1 и 2 будут иметь одинаковое значение.
В этом случае компрессор будет постоянно работать в условиях, когда на входе в него имеются неиспарившиеся частицы жидкости (правда неизвестно, сколько времени он проработает в таком режиме, который может привести к очень серьезным неисправностям).
| 8.3. МЕТОД НАСТРОЙКИ ТРВ |
В настоящее время имеется большое количество документов и технических инструкций разработчиков, в которых подробно описывается конструкция ТРВ, их работа, технология их подбора и монтажа.
В большинстве документов указывается, что ТРВ настроены на заводе-изготовителе и как правило не требуют дополнительной регулировки. Вместе с тем, возникает вопрос: как настроить ТРВ. если по какой-либо причине поя <тся необходимость дополнительной регулировки?
Мы рекомендуем следующий метод. Дополнительно к обычно используемым манометрам нужно установить электронный термометр, датчик которого следует укрепить на термобаллоне ТРВ (см. рис. 8.4).
Чтобы сохранить стабильность настройки во времени, необходимо производить ее при температуре в охлаждаемом объеме близкой к температуре отключения компрессора
(настройка, обеспечивающая стабильность при температуре 25 °С, может привести к пульсациям при температуре 20°С).
Не допускается производить настройку ТРВ при высокой температуре в охлаждаемом объеме!
Рекомендуемая технология настройки заключается в том, чтобы сначала вывести ТРВ на предельный режим, при котором начнутся пульсации.
► Для этого при постоянной величине перегрева (показания термометра и манометра НД не меняются) нужно медленно открывать ТРВ до тех пор, пока не начнутся пульсации.
► Если при этом появляются пульсации перегрева (пульсации показаний термометра и манометра), нужно закрывать ТРВ до тех пор, пока пульсации не прекратятся.
Внимание. Никогда не вращайте регулировочный винт больше, чем на один оборот (предельный режим, приводящий к пульсациям, может наступить при вращении винта на 1/4 или даже на 1/8 оборота). После каждого изменения настройки (поворота регулировочного винта) следует выждать не менее 15 минут (в дальнейшем это позволит вам сэкономить время на настройку).
Когда установка выйдет на пульсирующий режим, достаточно слегка закрыть ТРВ (например, на пол-оборота).
В этом случае ТРВ будет настроен на минимально возможный перегрев, который обеспечивается данной установкой, заполнение испарителя жидким хладагентом будет оптимальным, а пульсации прекратятся.
ПРИМЕЧАНИЕ. В течение настройки давление конденсации должно оставаться относительно стабильным, но его величина должна быть максимально приближена к номинальным условиям работы, так как от нее зависит производительность ТРВ.
При настройке могут возникнуть две сложности:
1) Вам не удается добиться пульсаций. Это означает, что ТРВ, будучи даже полностью открытым, имеет производительность ниже, чем производительность испарителя.
В общем случае это может происходить по следующим причинам: либо проходное сечение ТРВ слишком мало, либо в установке не хватает хладагента, либо на вход в ТРВ поступает недостаточно жидкости.
2) Вам не удается исключить пульсации после их возникновения. Это означает, что ТРВ, будучи даже полностью закрытым, сохраняет производительность выше, чем производительность испарителя.
В общем случае это связано с тем, что либо проходное сечение ТРВ слишком велико, либо испарителю не хватает производительности.
Настройка прекращается, когда перегрев достигает слишком большого значения (это наступает, когда ТРВ практически перекрыт, давление кипения аномально малое и полный перепад температур Дбполн слишком большой). Это означает, что испаритель производит меньше паров, чем способен поглотить компрессор, то есть мощность испарителя недостаточна.
ПРИМЕЧАНИЕ. Аномалии, которые могут вызывать перечисленные выше проблемы, возникающие при настройке ТРВ (слишком малый или слишком большой ТРВ, плохая подпитка жидкостью, нехватка хладагента в контуре, нехватка производительности испарителя), более подробно будут проанализированы при детальном изучении каждой из этих неисправностей.
Здесь же мы сформулируем основной вывод из данного раздела: настройка ТРВ может оказаться трудоемким и длительным процессом, поэтому не приступайте к процедуре настройки, не будучи абсолютно уверенными в глубоком понимании наших рекомендаций.
Во всех случаях, когда вы приступаете к настройке ТРВ, обязательно в качестве меры предосторожности заметьте начальную настройку (начальное положение регулировочного винта) и точно подсчитывайте число оборотов регулировочного винта, которое вы сделали (точная регулировка может быть обеспечена поворотом винта всего на 1/8 оборота).
| 8.4. УПРАЖНЕНИЕ |
Какая из двух схем, приведенных ни рис. 8.5, представляется вам более удачной? Почему?
Решение
В варианте 2 зону перегрева испарителя обдувает уже охлажденный воздух.
Напротив, в варианте 1 воздух, который обдувает зону перегрева, имеет более высокую температуру.
Мы уже изучили влияние температуры воздуха на заполнение испарителя и на холодопро-изводительность (см. раздел 7, рис. 7.1).
Следовательно, схема 1 обеспечивает лучшее заполнение испарителя и является более предпочтительной с точки зрения улучшения холодопроизводительности.
vmestogaza.ru
