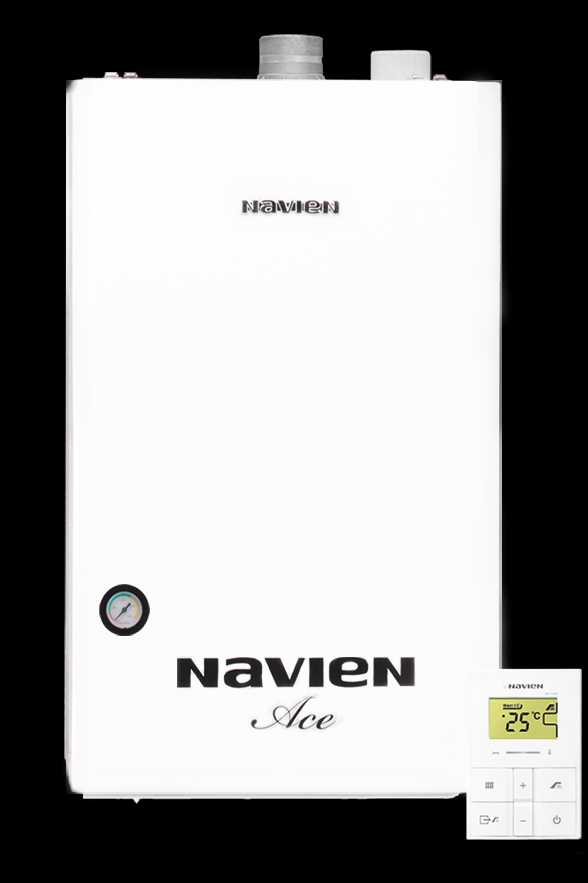

Турбированные газовые котлы Ace TURBO Korea
Компания «Kyung Dong NAVIEN» представляет под маркой «NAVIEN» двухконтурный настенный газовый котёл с закрытой камерой сгорания, адаптированный к украинским условиям эксплуатации и обладающий удачным соотношением «цена – качество». Котлы NAVIEN без проблем работают в наших условиях. Им не страшны низкое давление газа и воды, они без труда справляются с перепадами напряжения в сети. Работу котлов NAVIEN характеризуют длительный срок эксплуатации и экономичный расход газа. Котлы NAVIEN соответствуют всем нормам и стандартам, принятым на территории Украины, и имеют соответствующие сертификаты.
Система защиты от замерзания.
При падении температуры в помещении, в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе отопления. При падении температуры отопительной воды ниже 6°С, автоматически включается горелка и прогревает теплоноситель до 21°С.
Модулируемая система турбонаддува.
Вентилятор турбонаддува, установленный в котлах NAVIEN Ace TURBO под камерой сгорания, изменяет скорость вращения по сигналу, поступающему от датчика давления воздуха APS (Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая система работы котла NAVIEN Ace TURBO, с установкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов NAVIEN Ace TURBO, повысилась без увеличения количества потребляемого газа, а КПД котлов NAVIEN Ace TURBO с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.
Теплообменник из нержавеющей стали.
Теплообменник из нержавеющей стали, по сравнению с медным, имеет повышенную в 5-6 раз стойкость к коррозии, что значительно увеличивает срок его службы. Несмотря на повышенную стойкость к коррозии, теплообменник из нержавеющей стали, не получил широкого применения в котлах, так как у него теплопроводность меньше, чем у теплообменника из меди. Эффективное использование теплообменника из нержавеющей стали, стало возможным в котлах NAVIEN Ace TURBO, благодаря применению модулируемой системы турбонаддува для повышения КПД котла.Безопасная и безупречная работа котла при частых колебаниях напряжения в электросети.
Чип SMPS (Switched-Mode Power Supply) на микропроцессоре защищает котёл от перепадов напряжения в электросети в пределах ±30% от 230В. Котёл при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки, связанные с нестабильным напряжением
Возможность пользоваться отоплением и горячей водойпри низком входном давлении газа в системе газопровода.
Котёл стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.
Исключительная технология обогрева – постоянная адаптация к условиям помещения
Выносной пульт управления котлом со встроенным датчиком температуры позволяет не только экономно расходовать газ и сокращать расходы на отопление, но и постоянно автоматически поддерживает заданную комфортную температуру в отапливаемом помещении.
Модификации Korea и Coaxial.
Котлы NAVIEN Ace TURBO поставляются на рынок Украины в модификациях Korea и Coaxial.
Котлы NAVIEN Ace TURBO Korea и NAVIEN Ace TURBO Coaxial имеют одинаковую конструкцию и технические характеристики, но различаются системой дымоудаления. Более подробную информацию Вы можете получить из инструкций NAVIEN Ace TURBO Korea и NAVIEN Ace TURBO Coaxial, которые можно скачать на этой странице.
NAVIEN Ace TURBO Korea
NAVIEN Ace TURBO Korea
| Технические характеристики | Ед. изм. | Ace-35K | Ace-40K | |
| Назначение | Отопление (ОВ) и ГВС | |||
|---|---|---|---|---|
| Топливо | Природный газ / Сжиженный газ |
|||
| КПД | % | 91,5 | 91,5 | |
| Тепловая мощность | ОВ | кВт | 14 – 35 | 14 – 40 |
| Расход газа (Мин./Макс.) | Природный | м³/час | 1.48/3.77 | 1.44/4.39 |
| Сжиженный | кг/час | 1.23/3.14 | 1.25/3.58 | |
| Давление | ОВ | бар | 0,6 – 3,0 | |
| ГВС | 0,3 – 8,0 (Мин. 0,1) | |||
| Температура (плавная регулировка; шаг 1°) |
ОВ | °C | 40 – 80 | |
| ГВС | 30 – 60 | |||
| Проток ГВС (ΔT=25°C) | л/мин | 20,1 | 22,9 | |
| Электрические параметры | В/Гц/Вт | 220 / 50 / 150 | ||
| Диаметр труб системы дымоудаления | мм | 75/70 (тип FF) | ||
| Размеры соединений | ОВ | дюйм | G3/4 | |
| ГВС | G1/2 | |||
| Газ | G3/4 | |||
| Давление газа на входе | Ном. | мбар | NG: 10 – 25 / LPG: 28 – 37 | |
| Мин. | 4 | |||
| Габариты (В х Ш х Г) | мм | 695 х 440 х 265 | ||
| Вес (без воды) | кг | 30 | ||
www.navien.ua
NAVIEN Ace TURBO Coaxial 16K отзывы, видео обзор, характеристики, описание
Отзывы
axb9pa
Жаль тех, кто установил себе сей агрегат.
Ужасно!Первичный теплообменник из нержавеющей стали (коэффициент теплопроводности стали ниже чем у меди, а так же проблема в том, что “нержавейка” корродирует при 470 С, а температура сгорания природного газа более 650 С… вывод!…), качество сборки желает лучшего (достаточно посмотреть на котёл сзади), вот насчёт правдивости заявленных характеристик вообще молчу (у котла с закрытой сгорания да же при “-15” не образуется наледь на трубе) это говорит о том, что вы просто греете улицу… горячий воздух улетает в трубу. Изначально котлы были не дорогими, но увы и ах… за данные деньги можно найти котёл и по лучше… Выбор за Вами…dedra
Нормальный аппарат, особенно для хозяина с головой.
ХорошоИтак, по-порядку. пользуюсь одним 3 года, второй установил у сына, один год работы, оба котла ставил сам. Теплообменник из нержавейки менее теплопроводен, чем медь, – Ах! Ужас! караул! при толщине металла 0,6 мм это дает страшные потери! – смешно, бойтесь дальше, кто боится, а тот, кто понимает, что отсутствие меди в системе уменьшает выделение водорода из алюминиевых радиаторов, – тот счастливо греется. Кстати, сзади у котла четыре самореза держат кронштейн навески на пустом гладком листе металла, – как можно оценить качество сборки? Новые версии пульта позволяют ограничить температуру системы при работе по комнатной температуре. Вторичный НОВЫЙ теплообменник (для водоснабжения) 27 Евро, промывка битермика на немцах – 40 убитых. Вот и сравнивайте. Использование для контроля теплоносителя датчика протока вместо датчика давления позволяет без проблем подключить котел к открытой системе отопления при замене устаревших котлов, но придется закрыть колпачок встроенного воздухоотводчика, а то помпа без давления в системе захватывает через него воздух. Кстати, подпиточный кран обязательно предусмотреть в обвязке котла, а про штатный – ЗАБЫТЬ! И будет Вам счастье! Не требует стабилизатора Пульт/комнатный термостат и коаксиальный дымоход в комплекте Легко монтируется на открытую систему Запчасти на складеНедорогой сервис Нет возможности программирования температуры помещения по времени и дням неделиАлександр
советую
Отлично!Использую второй сезон, отличная модель, хороший кпд, труба зимой не обмерзает, при работе вентилятор хорошо (далеко) выбрасывает дымовые газы. Бесшумный, отличное управление с пульта, экономичен, встроенный регулятор напряжения, недорогие з/ч слабый подпиточный кран, рвется прокладкаДжулия
Хороший, простой и дешевый в обслуживании котел
Отлично!У меня это котел 4,5 года. 3,5 года вообще не обслуживали, никаких нареканий не было. Перед этой зимой горелка стала включаться громче как бы с бухом.Вызвала мастера ( приехал на след.день , пунктуально). Прочищать химией ничего не надо ( в отличии от Будеруса на втором доме у мамы- чистка которого и обслуживание перед каждой зимой обходится 100 евро),неговоря уже о замене некоторых запчастей ( за 6лет котлу)- стоили ужас как дорого и замена их тоже. В навьене же трехходовой клапан (вроде так назывался) обошелся 40у.е . У нас очень жесткая вода и мастер посоветовал почаще чистить сеточку в пластиковой трубе до котла и сделать отдельную подпитку (хотя пользуемся редко заводской).Обслуживание всего котла обошлось 350тыс. По работе у меня никаких нареканий.Сейчас построили второй дом на участке, буду покупать такой же котел. Этот бренд посоветовал сантехник , который работает у нас и установил уже кучу этих котлов. По работе проблем нет, простое управление, дешевое обслуживание Надо отдельную подпитку по рекомендации сразу делать.Обратите внимание
Средняя оценка: 2.5, мнений:
Средняя оценка: 2.5, мнений:
Средняя оценка: 2.5, мнений:
Средняя оценка: 4.5, мнений:
Расскажите друзьям
Выскажите своё мнение
otzivdb.ru
Настенные газовые котлы NAVIEN Ace TURBO
Описание
Компания Kyung Dong NAVIEN представляет под маркой NAVIEN двухконтурный настенный газовый котёл с закрытой камерой сгорания, адаптированный к российским условиям эксплуатации и обладающий удачным соотношением «цена – качество». Котлы NAVIEN без проблем работают в нашем суровом климате. Им не страшны низкое давление газа и воды, они без труда справляются с перепадами напряжения в сети. Работу котлов NAVIEN характеризуют длительный срок эксплуатации и экономичный расход газа. Котлы NAVIEN соответствуют всем нормам и стандартам, принятым на территории Российской Федерации, и имеют соответствующие сертификаты.
Система защиты от замерзания
При падении температуры в помещении, в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе отопления. При падении температуры отопительной воды ниже 6°С, автоматически включается горелка и прогревает теплоноситель до 21°С.
Модулируемая система турбонаддува
Вентилятор турбонаддува, установленный в котлах NAVIEN Ace TURBO под камерой сгорания, изменяет скорость вращения по сигналу, поступающему от датчика давления воздуха APS (Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая система работы котла NAVIEN Ace TURBO, с установкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов NAVIEN Ace TURBO, повысилась без увеличения количества потребляемого газа, а КПД котлов NAVIEN Ace TURBO с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.
Теплообменник из нержавеющей стали
Теплообменник из нержавеющей стали, по сравнению с медным, имеет повышенную в 5-6 раз стойкость к коррозии, что значительно увеличивает срок его службы. Несмотря на повышенную стойкость к коррозии, теплообменник из нержавеющей стали, не получил широкого применения в котлах, так как у него теплопроводность меньше, чем у теплообменника из меди. Эффективное использование теплообменника из нержавеющей стали, стало возможным в котлах NAVIEN Ace TURBO, благодаря применению модулируемой системы турбонаддува для повышения КПД котла.
Безопасная и безупречная работа котла при частых колебаниях напряжения в электросети
Чип SMPS (Switched-Mode Power Supply) на микропроцессоре защищает котёл от перепадов напряжения в электросети в пределах ±30% от 230В. Котёл при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки, связанные с нестабильным напряжением.
Возможность пользоваться отоплением и горячей водойпри низком входном давлении газа в системе газопровода
Котёл стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.
Исключительная технология обогрева – постоянная адаптация к условиям помещения
Выносной пульт управления котлом со встроенным датчиком температуры позволяет не только экономно расходовать газ и сокращать расходы на отопление, но и постоянно автоматически поддерживает заданную комфортную температуру в отапливаемом помещении.
Модификации Korea и Coaxial
Котлы NAVIEN Ace TURBO поставляются на рынок России в модификациях Korea и Coaxial. Котлы NAVIEN Ace TURBO Korea и NAVIEN Ace TURBO Coaxial имеют одинаковую конструкцию и технические характеристики, но различаются системой дымоудаления.
Технические характеристики NAVIEN Ace TURBO Korea
Технические характеристики | 10K | 13K | 16K | 20K | 24K | 30K | 35K | 40K | ||
Категория | II2h4P | |||||||||
Исполнение | C13, C43, C53 | |||||||||
Назначение | Отопление (ОВ) и нагрев воды для хозяйственных нужд (ГВС) | |||||||||
Топливо | Природный газ / Сжиженный газ | |||||||||
КПД | [%] | 90-92 | ||||||||
Тепловая мощность | ОВ | [кВт] | 7-10 | 7-13 | 9-16 | 9-20 | 9-24 | 12-30 | 14-35 | 14-40 |
ГВС | 20 | 24 | 30 | 35 | 40 | |||||
Отапливаемая площадь | [м2] | до 100 | до 130 | до 160 | до 200 | до 240 | до 300 | до 350 | до 400 | |
Температура нагрева ОВ | [°C] | 40-80 | ||||||||
Рабочее давление ОВ | Мин. | [бар] | 0.6 | |||||||
Макс. | 3.0 | |||||||||
Температура нагрева воды в системе ГВС | [°C] | 30-60 | ||||||||
Рабочее давление ГВС | Мин. | [бар] | 0.3 | |||||||
Макс. | 8.0 | |||||||||
Производительность ГВС | δ Т=25°C | [л/мин.] | 12.4 | 13.8 | 17.2 | 20.1 | 22.9 | |||
δ Т=40°C | [л/мин.] | 8.1 | 8.6 | 10.8 | 12.5 | 14.3 | ||||
Расход газа (Мин./Макс.) | Природный газ | [м3/ч] | 0.72/1.29 | 0.72/1.33 | 0.98/1.72 | 0.98/2.04 | 0.98/2.58 | 1.24/3.22 | 1.44/3.67 | 1.44/4.39 |
Сжиженный газ | [кг/ч] | 0.63/1.05 | 0.63/1.16 | 0.85/1.43 | 0.85/1.71 | 0.85/2.15 | 1.08/2.69 | 1.25/3.14 | 1.25/3.58 | |
Давление газа на входе | Природный газ | [мбар] | 10-25 | |||||||
Сжиженный газ | 28-37 | |||||||||
Электрические параметры | Напряжение | [В/Гц] | 220/50 | |||||||
Потребляемая | [Вт] | 150 | ||||||||
Диаметр труб системы дымоудаления | [мм] | 75/70 (80/80) | ||||||||
Температура продуктов сгорания | [°C] | 120-140 | ||||||||
Присоединительные размеры | ОВ | мм (дюйм) | 20 (3/4″) | |||||||
ГВС | 15 (1/2″) | |||||||||
газ | 15 (1/2″) | 20 (3/4″) | ||||||||
Габаритные размеры (ВxШxГ) | [мм] | 695x440x265 | ||||||||
Вес (без воды) | [кг] | 28 | 29 | 30 | ||||||
Технические характеристики NAVIEN Ace TURBO Coaxial
Технические характеристики | 10K | 13K | 16K | 20K | 24K | 30K | ||
Категория | II2h4P | |||||||
Исполнение | C13, C43, C53 | |||||||
Назначение | Отопление (ОВ) и нагрев воды для хозяйственных нужд (ГВС) | |||||||
Топливо | Природный газ / Сжиженный газ | |||||||
КПД | [%] | 90-92 | ||||||
Тепловая мощность | ОВ | [кВт] | 7-10 | 7-13 | 9-16 | 9-20 | 9-24 | 12-30 |
ГВС | 20 | 24 | 30 | |||||
Отапливаемая площадь | [м2] | до 100 | до 130 | до 160 | до 200 | до 240 | до 300 | |
Температура нагрева ОВ | [°C] | 40-80 | ||||||
Рабочее давление ОВ | Мин. | [бар] | 0.6 | |||||
Макс. | 3.0 | |||||||
Температура нагрева воды в системе ГВС | [°C] | 30-60 | ||||||
Рабочее давление ГВС | Мин. | [бар] | 0.3 | |||||
Макс. | 8.0 | |||||||
Производительность ГВС | прил Т=25°C | [л/мин.] | 12.4 | 13.8 | 17.2 | |||
прил Т=40°C | [л/мин.] | 8.1 | 8.6 | 10.8 | ||||
Расход газа (Мин./Макс.) | Природный газ | [м3/ч] | 0.72/1.29 | 0.72/1.33 | 0.98/1.72 | 0.98/2.04 | 0.98/2.58 | 1.24/3.22 |
Сжиженный газ | [кг/ч] | 0.63/1.05 | 0.63/1.16 | 0.85/1.43 | 0.85/1.71 | 0.85/2.15 | 1.08/2.69 | |
Давление газа на входе | Природный газ | [мбар] | 10-25 | |||||
Сжиженный газ | 28-37 | |||||||
Электрические параметры | Напряжение | [В/Гц] | 220/50 | |||||
Потребляемая | [Вт] | 150 | ||||||
Диаметр труб системы дымоудаления | [мм] | 80/80 (60/100) | ||||||
Температура продуктов сгорания | [°C] | 120-140 | ||||||
Присоединительные размеры | ОВ | мм (дюйм) | 20 (3/4″) | |||||
ГВС | 15 (1/2″) | |||||||
газ | 15 (1/2″) | 20 (3/4″) | ||||||
Габаритные размеры (ВxШxГ) | [мм] | 695x440x265 | ||||||
Вес (без воды) | [кг] | 28 | 29 | |||||
gazpgo.ru
Котлы NAVIEN Ace TURBO
13 апреля 2014г.
Тем, кто ценит надежность эксплуатации газовых котлов смело можно рекомендовать продукцию компании Kyung Dong NAVIEN. Типичная модель, пользующаяся популярностью это двухконтурный котёл NAVIEN Ace TURBO работающий на газе в настенном исполнении, имеющий закрытую камеру сгорания. Адаптация котлов к работе в России дает превосходные результаты.Своим качеством фирма NAVIEN превосходит некоторые аналоги и на это есть свои веские аргументы:
• Сравнительно низкая цена при высоком качестве
• Беспроблемная работа при низких температурах
• Им характерно длительная работа
• Прекрасно справляются с переменным напряжением сети
• Экономически выгодно относительно расхода газа
• Некритичны к низкому давлению воды и газа
• Соответствие технической документации российским нормативам подтвержденное сертификатами .
Технические новинки котлов NAVIEN
Все котлы NAVIEN снабжены эксклюзивными аппаратными комплексами:
1. Системой защиты от низких температур
2. Модулируемой системой турбонаддува.
Что бы понять, чем отличаются в действительности котел NAVIEN Ace TURBO от аналогов других производителей нужно ясно представить его работу и функционирование указанных систем.
Так для того чтобы в период холодов ваш котёл не сломался, в нем предусмотрена собственная разработка, защищающая его от промерзания топливопровода.
Принцип действия ее основан на контроле над температурой нагревающейся воды, которая стоит в прямой зависимости от температурного режима помещения.
Контрольной точкой служит температура 100С. Таким образом если этот показатель снижается, автоматом срабатывает защита и под действием циркуляционного насоса обеспечивается постоянное нагнетание теплого воздуха.
Система позволяет свести к минимуму удаление дыма и полное сгорание топлива. Она повысила производительность котла без необходимости увеличить объем подаваемого газа.
Данный эффект достигнут за счет установки вентилятора турбо надувной системы внизу камеры сгорания, который способен изменять свою скорость в зависимости от сигнала датчика контролирующего давление воздуха – Air Pressure System. В результате в камере сгорание присутствует уравновешенный баланс газа и воздуха. В котлах NAVIEN Ace TURBO устанавливаются теплообменники из нержавеющей стали и меди, причем КПД в обоих случаях остается одинаковым.
Следует сделать одно примечание, кусаемое теплообменников. Из-за свойств металла котлы не смогли бы конкурировать между собой. С одной стороны медь уступает нержавейки по устойчивости к коррозии в 6 раз, а значит, может снижать время эксплуатации котла. Несмотря на этот недостаток, котлы с нагревающим элементом из нержавеющей стали не становились популярней. Но применение вышеупомянутой технологии в котлах NAVIEN Ace TURBO уровняли их потребительские качества.
Одним из устойчивых параметров котлов этой марки можно считать высокую адаптацию к скачкам напряжения сети переменного тока. За счет микропроцессора в чипе SMPS осуществляется защита в диапазоне от 200 до 260В.
В случае падения давления воды на входе до 0,1 бара котел будет так же стабильно работать. Эта особенность дает все шансы использовать котлы там, где традиционно или в силу обстоятельств, слабый напор от центрального водопровода. Немало важным будет упомянуть об управлении котлом за счет выносного пульта. С ним можно обеспечить нужную и постоянную температуру в помещении.
Названные котлы могут иметь в поставках для нашей страны модификации: Korea, Coaxial. Единственным отличием в них будет система для удаления дыма.
master-vodoved.ru
Газовый котел NAVIEN Ace TURBO
Компания «Kyung Dong NAVIEN» представляет под маркой «NAVIEN» двухконтурный настенный газовый котёл с закрытой камерой сгорания, адаптированный к российским условиям эксплуатации и обладающий удачным соотношением «цена – качество». Котлы NAVIEN без проблем работают в нашем суровом климате. Им не страшны низкое давление газа и воды, они без труда справляются с перепадами напряжения в сети. Работу котлов NAVIEN характеризуют длительный срок эксплуатации и экономичный расход газа. Котлы NAVIEN соответствуют всем нормам и стандартам, принятым на территории Российской Федерации, и имеют соответствующие сертификаты.
Система защиты от замерзания.
При падении температуры в помещении, в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе отопления. При падении температуры отопительной воды ниже 6°С, автоматически включается горелка и прогревает теплоноситель до 21°С.
Модулируемая система турбонаддува.
Вентилятор турбонаддува, установленный в котлах NAVIEN Ace TURBO под камерой сгорания, изменяет скорость вращения по сигналу, поступающему от датчика давления воздуха APS (Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая система работы котла NAVIEN Ace TURBO, с установкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов NAVIEN Ace TURBO, повысилась без увеличения количества потребляемого газа, а КПД котлов NAVIEN Ace TURBO с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.
Теплообменник из нержавеющей стали, по сравнению с медным, имеет повышенную в 5-6 раз стойкость к коррозии, что значительно увеличивает срок его службы. Несмотря на повышенную стойкость к коррозии, теплообменник из нержавеющей стали, не получил широкого применения в котлах, так как у него теплопроводность меньше, чем у теплообменника из меди. Эффективное использование теплообменника из нержавеющей стали, стало возможным в котлах NAVIEN Ace TURBO, благодаря применению модулируемой системы турбонаддува для повышения КПД котла.
Безопасная и безупречная работа котла при частых колебаниях напряжения в электросети.
Чип SMPS (Switched-Mode Power Supply) на микропроцессоре защищает котёл от перепадов напряжения в электросети в пределах ±30% от 230В. Котёл при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки, связанные с нестабильным напряжением
Возможность пользоваться отоплением и горячей водойпри низком входном давлении газа в системе газопровода.
Котёл стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.
Исключительная технология обогрева — постоянная адаптация к условиям помещения
Выносной пульт управления котлом со встроенным датчиком температуры позволяет не только экономно расходовать газ и сокращать расходы на отопление, но и постоянно автоматически поддерживает заданную комфортную температуру в отапливаемом помещении.
Модификации Korea и Coaxial.
Котлы NAVIEN Ace TURBO поставляются на рынок России в модификациях Korea и Coaxial.
Котлы NAVIEN Ace TURBO Korea и NAVIEN Ace TURBO Coaxial имеют одинаковую конструкцию и технические характеристики, но различаются системой дымоудаления. Более подробную информацию Вы можете получить из инструкций NAVIEN Ace TURBO Korea и NAVIEN Ace TURBO Coaxial, которые можно скачать на этой странице.
NAVIEN Ace TURBO Korea
|
Технические параметры |
10K |
13K |
16K |
20K |
24K |
30K |
35K |
||
|
Категория |
II2h4P |
||||||||
|
Исполнение |
С13, С43, С53 |
||||||||
|
Назначение |
Отопление (ОВ) и нагрев воды для хозяйственных нужд (ГВС) |
||||||||
|
Топливо |
Природный газ/Сжиженный газ |
||||||||
|
КПД |
% |
90-92 |
|||||||
|
Тепловая мощность |
ОВ |
кВт |
7-10 |
7-13 |
9-16 |
9-20 |
9-24 |
12-30 |
14-35 |
|
ГВС |
20 |
24 |
30 |
35 |
|||||
|
Отапливаемая площадь |
м² |
до 100 |
до 130 |
до 160 |
до 200 |
до 240 |
до 300 |
до 350 |
|
|
Температура нагрева ОВ |
°С |
40-80 |
|||||||
|
Рабочее давление ОВ |
Мин. |
бар |
0.6 |
||||||
|
Макс. |
3.0 |
||||||||
|
Температура нагрева воды в системе ГВС |
°С |
30-60 |
|||||||
|
Рабочее давление ГВС |
Мин. |
бар |
0.3 |
||||||
|
Макс. |
8.0 |
||||||||
|
Производительность ГВС |
ΔТ 25°С |
л/мин |
12,4 |
13,8 |
17,2 |
20,1 |
|||
|
ΔТ 40°С |
8,1 |
8,6 |
10,8 |
12,5 |
|||||
|
Расход газа (Мин./Макс.) |
Природный газ |
м³/час |
0.72/1.29 |
0.72/1.33 |
0.98/1.72 |
0.98/2.04 |
0.98/2.58 |
1.24/3.22 |
1.44/3.67 |
|
Сжиженный газ |
кг/час |
0.63/1.05 |
0.63/1.16 |
0.85/1.43 |
0.85/1.71 |
0.85/2.15 |
1.08/2.69 |
1.25/3.14 |
|
|
Давление газа на входе |
Природный газ |
мбар |
10-25 |
||||||
|
Сжиженный газ |
28-37 |
||||||||
|
Электрические параметры |
Напряжение и частота |
В/Гц |
220/50 |
||||||
|
Потребляемая мощность |
Вт |
150 |
|||||||
|
Диаметр труб системы дымоудаления |
мм |
75/70 (80/80) |
|||||||
|
Температура продуктов сгорания |
°С |
120-140 |
|||||||
|
Присоеденительные размеры |
ОВ |
мм (дюйм) |
20(3/4″) |
||||||
|
ГВС |
15(1/2″) |
||||||||
|
Газ |
15(1/2″) |
20(3/4″) |
|||||||
|
Габаритные размеры (ВхШхГ) |
мм |
695х440х265 |
|||||||
|
Вес (без воды) |
кг |
28 |
29 |
30 |
|||||
NAVIEN Ace TURBO Coaxial
|
Технические параметры |
10K |
13K |
16K |
20K |
24K |
30K |
||
|
Категория |
II2h4P |
|||||||
|
Исполнение |
С13, С43, С53 |
|||||||
|
Назначение |
Отопление (ОВ) и нагрев воды для хозяйственных нужд (ГВС) |
|||||||
|
Топливо |
Природный газ / Сжиженный газ |
|||||||
|
КПД |
% |
90-92 |
||||||
|
Тепловая мощность |
ОВ |
кВт |
7-10 |
7-13 |
9-16 |
9-20 |
9-24 |
12-30 |
|
ГВС |
20 |
24 |
30 |
|||||
|
Отапливаемая площадь |
м² |
до 100 |
до 130 |
до 160 |
до 200 |
до 240 |
до 300 |
|
|
Температура нагрева ОВ |
°С |
40-80 |
||||||
|
Рабочее давление ОВ |
Мин. |
бар |
0.6 |
|||||
|
Макс. |
3.0 |
|||||||
|
Температура нагрева воды в системе ГВС |
°С |
30-60 |
||||||
|
Рабочее давление ГВС |
Мин. |
бар |
0.3 |
|||||
|
Макс. |
8.0 |
|||||||
|
Производительность ГВС |
ΔТ 25°С |
л/мин |
12,4 |
13,8 |
17,2 |
|||
|
ΔТ 40°С |
8,1 |
8,6 |
10,8 |
|||||
|
Расход газа (Мин./Макс.) |
Природный газ |
м3/час |
0.72/1.29 |
0.72/1.33 |
0.98/1.72 |
0.98/2.04 |
0.98/2.58 |
1.24/3.22 |
|
Сжиженный газ |
кг/час |
0.63/1.05 |
0.63/1.16 |
0.85/1.43 |
0.85/1.71 |
0.85/2.15 |
1.08/2.69 |
|
|
Давление газа на входе |
Природный газ |
мбар |
10-25 |
|||||
|
Сжиженный газ |
28-37 |
|||||||
|
Электрические параметры |
Напряжение и частота |
В/Гц |
220/50 |
|||||
|
Потребляемая мощность |
Вт |
150 |
||||||
|
Диаметр труб системы дымоудаления |
мм |
80/80 (60/100) |
||||||
|
Температура продуктов сгорания |
°С |
120-140 |
||||||
|
Присоедени тельные размеры |
ОВ |
мм (дюйм) |
20(3/4″) |
|||||
|
ГВС |
15(1/2″) |
|||||||
|
Газ |
15(1/2″) |
20(3/4″) |
||||||
|
Габаритные размеры (ВхШхГ) |
мм |
695х440х265 |
||||||
|
Вес (без воды) |
кг |
28 |
29 |
|||||
ВМЕСТЕ С КОТЛОМ ПРИОБРЕТАЮТ
aqua-therm.net
Отопительные котлы Navien Ace Turbo – это газовые настенные агрегаты высокого качества с закрытой камерой сгорания. Одно из преимуществ – работа в условиях резких перепадов электроэнергии и низкого давления газа и воды.
Отопительные агрегаты Navien Ace Turbo являются двухконтурными. Один реализует функцию отопления, другой – горячего водоснабжения. В отопительных котлах этой марки в приоритете горячее водоснабжение, а потом – отопление.
Navien Ace Turbo отличаются длительным сроком бесперебойной эксплуатации и низким потребление топлива. Котлы работают на природном и сжиженном газе.
Система защиты от замерзания – еще один плюс агрегатов из этой серии. При понижении температуры в помещении автоматически срабатывает защита от замерзания. Если температура воды опускается до 10 °С, то запускается циркуляционный насос. Именно он обеспечивает постоянство температуры теплоносителя. При падении температуры теплоносителя до 6°С, включается горелка, способствующая прогреву теплоносителя до 21°С.
Модулируемая система турбонаддува. Установленный в котлах вентилятор турбонаддува по сигналу датчика давления воздуха APS (Air Pressure System) меняет скорость вращения. Так в камеру сгорания обеспечивается подача воздуха пропорциональная количеству поступившего газа. Такая система работы котла гарантирует полное сгорание газа и сводит к минимуму теплопотери, связанные с дымоудалением.
Теплообменник из нержавеющей стали. Имеет по сравнению с медным повышенную в 5-6 раз устойчивость к коррозии. Это ощутимо увеличивает продолжительность его службы. Эффективное использование такого теплообменника в котлах NAVIEN Ace TURBO стало возможным благодаря использованию модулируемой системы турбонаддува для повышения КПД котла.
Безопасная работа котла при колебаниях напряжения в электросети. Чип SMPS (Switched-Mode Power Supply), установленный на микропроцессор защищает оборудование от резких перепадов напряжения в пределах ±30% от 230В. Котел при этом функционирует без сбоев, благодаря чему исключаются поломки, связанные с нестабильным напряжением.
К неоспоримым преимуществам необходимо отнести возможность использования отопления и горячей воды при минимальном давлении газа. Примечательно. Что котел стабильно работает даже при давлении газа 0,1 бар.
Хотите установить настенный газовый котел Navien Ace Turbo? Звоните в компанию Server Service! Наши опытные мастера помогут в установке, а при необходимости проведут ремонт или сервисное обслуживание. Мы работаем по Ташкенту и области. Тел: (71) 207 33 32
server-service.uz
Котел NAVIEN Ace TURBO Korea цены отзывы (2)
Система защиты от замерзания.
При падении температуры в помещении, в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе отопления. При падении температуры отопительной воды ниже 6°С, автоматически включается горелка и прогревает теплоноситель до 21°С.
Модулируемая система турбонаддува.
Вентилятор турбонаддува, установленный в котлах NAVIEN Ace TURBO под камерой сгорания, изменяет скорость вращения по сигналу, поступающему от датчика давления воздуха APS (Air Pressure System). Таким образом, в камеру сгорания котла обеспечивается подача воздуха в количестве, пропорциональном количеству поступившего газа. Именно такая система работы котла NAVIEN Ace TURBO, с установкой вентилятора под камерой сгорания и использованием датчика APS, позволила обеспечить наиболее полное сгорание газа и свести к минимуму теплопотери, связанные с дымоудалением. Производительность котлов NAVIEN Ace TURBO, повысилась без увеличения количества потребляемого газа, а КПД котлов NAVIEN Ace TURBO с теплообменником из нержавеющей стали стал таким же, как у котлов с теплообменником из меди.
Теплообменник из нержавеющей стали.
Теплообменник из нержавеющей стали, по сравнению с медным, имеет повышенную в 5-6 раз стойкость к коррозии, что значительно увеличивает срок его службы. Несмотря на повышенную стойкость к коррозии, теплообменник из нержавеющей стали, не получил широкого применения в котлах, так как у него теплопроводность меньше, чем у теплообменника из меди. Эффективное использование теплообменника из нержавеющей стали, стало возможным в котлах NAVIEN Ace TURBO, благодаря применению модулируемой системы турбонаддува для повышения КПД котла.
Безопасная и безупречная работа котла при частых колебаниях напряжения в электросети.
Чип SMPS (Switched-Mode Power Supply) на микропроцессоре защищает котёл от перепадов напряжения в электросети в пределах ±30% от 230В. Котёл при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки, связанные с нестабильным напряжением.
Возможность пользоваться отоплением и горячей водой при низком входном давлении газа в системе газопровода.
Котёл стабильно работает при падении входящего давления воды до 0,1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.
Исключительная технология обогрева – постоянная адаптация к условиям помещения.
Выносной пульт управления котлом со встроенным датчиком температуры позволяет не только экономно расходовать газ и сокращать расходы на отопление, но и постоянно автоматически поддерживает заданную комфортную температуру в отапливаемом помещении.
eshopes.com
