Почему не идет горячая вода с газового котла?

Не успевает нагреваться, большой расход

В нормальных котлах не надо никаких кранов закрывать-открывать, всё через кнопки-крутилки. Вы что-то путаете или не знаете или недоговариваете. В общем вызовите специалиста.

Вызывайте мастера, это же нужно всё смотреть и щупать руками на месте, а не здесь гадать!

в нормально работающем котле ничего "поднимать-опускать" не надо - есть приоритет горячей воды из крана. За это отвечает датчик протока. Вызывайте мастера и он "поднимет'' что надо

Значит установили неправильно, потому как причины могут быть в основном в этом. На <a rel="nofollow" href="http://stout-rus.ru" target="_blank">http://stout-rus.ru</a> не так давно обращались и могу сказать что многие проблемы решаемы мастерами, нам устанавливали котел.

touch.otvet.mail.ru

Не включается горячая вода в двухконтурном котле


То холодная, то горячая вода идет из котла

Для отопления и горячего водоснабжения квартир и небольших частных домов с одной ванной обычно применяют двухконтурные газовые котлы. Хозяева таких котлов часто сталкиваются с тем, что из крана течет то холодная, то горячая вода. Как говорят в народе котел тактует, режим ГВС котла периодически то отключается, то снова включается.

Описанные в этой статье принципы регулировки, настройки системы горячего водоснабжения подойдут для двухконтурных газовых котлов многих торговых марок и производителей, а также газовых водогрейных колонок.

Почему из котла то холодная, то горячая вода

Двухконтурный газовый котел в режиме горячего водоснабжения (ГВС) работает с максимальной мощностью. Например, в руководстве по эксплуатации котла Protherm Gepard 23 MTV указано, что с заводскими настройками максимальной мощности 23,3 кВт., котел обеспечивает нагрев воды на разницу температур dT=30 оС, при максимальном расходе горячей воды 11,1 л/мин.

Конструкция современных смесителей делается с учетом необходимости экономии воды. Например, в доме, подключенном к центральному водопроводу, получены следующие результаты измерения максимального расхода воды: через сетку душа 6 л/мин., рожок умывальника 4 л/мин., в мойке кухни 5 л/мин.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают. Кроме того, для получения комфортной температуры, горячую воду всегда смешивают с холодной.

Горелка котла в режиме ГВС включается при расходе воды 1,5 л/мин. Выключается при 1,1 л/мин. Этот гистерезис является защитой от периодичного включения/выключения горелки при колебаниях величины расхода.

С учетом этих факторов, фактическое количество воды, которое должен нагреть котел за минуту, будет примерно равно —  1,1-4 л/мин.

Очевидно, что разница между заводской настройкой максимальной мощности котла, рассчитанной на нагрев 11,1 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной. Мощность горелки котла в определенных пределах регулируется автоматикой. Но огромная разница между максимальной мощностью,  и мощностью, расходуемой на нагрев реального расхода воды, приводит к тому, что автоматика котла не способна без дополнительных настроек привести мощность котла в соответствие с потребностями системы ГВС.

Большое превышение  установленной на заводе максимальной мощности газового котла в режиме ГВС над мощностью, необходимой для нагрева горячей воды  в водоразборных кранах у пользователей, приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Настройка, регулировка температуры горячей воды в системе ГВС

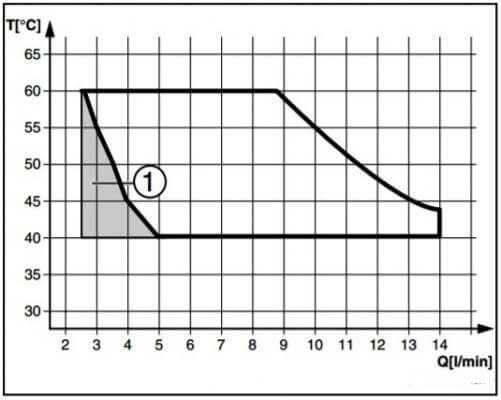

Диаграмма нагрева водопроводной воды двухконтурным газовым котлом в зависимости от температуры (Т оС) и расхода (Q л/мин) горячей воды. Рабочая область — границы показаны жирной линией. Серая зона, поз.1 — зона тактования котла (переключение между ВКЛ./ВЫКЛ.).

Для нормального подогрева воды котлом, на диаграмме точка пересечения линий температуры и расхода горячей воды (рабочая точка) должна всегда находиться внутри рабочей области, границы которой показаны на диаграмме жирной линией.

Если режим потребления горячей воды выбран так, что рабочая точка будет находиться в серой зоне, поз. 1 на диаграмме, то котел будет тактовать.

Из диаграммы видно, чтобы котел не работал в серой зоне, для устранения тактования при малом расходе воды, температуру нагрева воды лучше устанавливать на максимум, 60 оС .

Как уже упоминалось выше, в доме отсутствует необходимость приготовления больших потоков горячей воды. Намного важнее обеспечить комфортное пользование горячей водой при малом её расходе. С этой целью рабочую область на диаграмме необходимо переместить влево. Сделать это можно, если уменьшить максимальную мощность горелки котла, сократив подачу газа регулировкой газового клапана.

Как не надо бороться с тактованием

Некоторые «специалисты» советуют устанавливать температуру горячей воды поменьше, не более 50 оС, для того, чтобы не разбавлять воду в смесителе при разборе воды, и открывать краны на полный проход.  Тем самым, предлагают избавляться от тактования, увеличивая до максимума проток нагреваемой воды. Во многих случаях это действительно помогает, так как расход воды и температура попадают в рабочую область на диаграме.

В системах ГВС с двухконтурным котлом или с газовой водогрейной колонкой так делать не советую, и вот почему. При таком способе приходится расходовать воды, а значит и газа, значительно больше, чем это необходимо. Кроме того, необходимость всегда держать большой поток воды из крана, невозможность регулирования температуры воды — все это, создает дискомфорт пользования горячей водой.

Кроме того, дисплей двухконтурного котла показывает не температуру горячей воды на выходе из котла, а температуру отопительной воды на выходе из первичного контура теплообменника ГВС (температуру обратки из теплообменника ГВС).

В системах с двухконтурным котлом автоматика поддерживает постоянной температуру отопительной воды на выходе из первичного контура теплообменника ГВС (температуру обратки из теплообменника ГВС), а температура горячей воды на выходе из вторичного контура теплообменника ГВС не регулируется.

Температура горячей воды на выходе из котла будет такая, какая получится, в зависимости от степени открытия водоразборного крана, от температуры воды в водопроводе, от толщины слоя накипи. То есть, при каждом открытии водоразборного крана температура горячей воды будет разная.

Поэтому, необходимую температуру горячей воды на выходе из котла нельзя заранее установить на дисплее.  Если на дисплее установить температуру отопительной воды, например 50 оС , то температура горячей воды из крана всегда будет меньше, и меньше каждый раз по разному.

В системе ГВС с двухконтурным котлом температуру воды  удобнее регулировать непосредственно на кране в момент разбора, смешивая в смесителе с холодной водой. Чтобы такая возможность была, необходимо иметь некоторый запас по температуре воды на выходе из котла.

Для комфортного пользования горячей водой от двухконтурного котла обязательно настраиваем и устанавливаем на дисплее в режиме ГВС максимальную температуру  60 оС .

Настройка максимальной мощности горелки котла в режиме ГВС

Для того, чтобы котел в режиме ГВС нагревал воду равномерно, не тактовал даже при минимальном расходе воды, необходимо максимальную мощность горелки сделать меньше, сократив подачу газа с помощью настройки газового клапана. Тем самым, вся рабочая область на диаграмме переместится влево.

В результате регулировки газового клапана, признаки тактования работы горелки в режиме ГВС будут отсутствовать при изменении расхода горячей воды во всем диапазоне, от максимального (6 л/мин) до минимального, указанного в инструкции (1,1 л/мин). Температуру горячей воды можно будет регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.

Настройка, регулировка газового клапана SIT

Газовый клапан SIT.

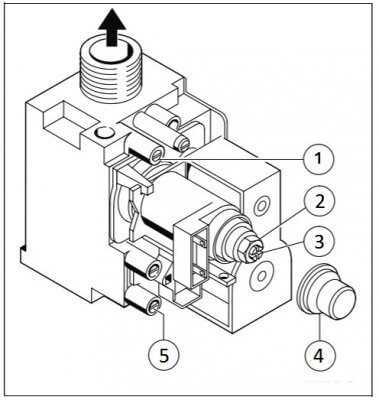

Газовый клапан SIT. 1 — измерительный штуцер давления газа на выходе клапана, перед горелкой; 2 — регулировочная гайка максимального расхода газа; 3 — регулировочный винт минимального расхода газа; 4 — крышка регулировочного устройства; 5 — измерительный штуцер давления газа на входе клапана, в газовой сети.

Производители двухконтурных газовых котлов многих торговых марок устанавливает на котлы газовый клапан итальянской фирмы SIT. Настройки максимальной и минимальной мощности горелки котла производятся вращением регулировочных винтов, расположенных на корпусе клапана.

Регулировка давления газа перед горелкой в режиме ГВС:

На дисплее котла температуру горячей воды обязательно установить 60 оС. (о настройке температуры ГВС читайте выше).

Снять крышку регулировочного устройства (поз.4 на рисунке).

Включить на котле режим ГВС, открытием на полный проток крана горячей воды с максимальным расходом воды.

Отрегулировать (уменьшить) давление газа перед горелкой при помощи винта регулировки максимального расхода газа (поз.2). При вращении вправо подача газа возрастает,

а при вращении влево — уменьшается. Визуально наблюдать высоту пламени в горелке котла. Цель регулировки — уменьшить подачу газа в горелку так, чтобы горелка работала непрерывно и температура горячей воды из крана оставалась постоянной и комфортной.

Контролируем давление газа в сети

Давление газа в газовой сети может снижаться ниже допустимого для работы котла. Необходимо периодически контролировать давление, особенно в морозы, когда расход газа в сети максимален.

На входе котла измеряют статическое давление и динамическое. Статическое давление — это когда котел не расходует газ. Динамическое давление измеряется при максимальном расходе газа котлом.

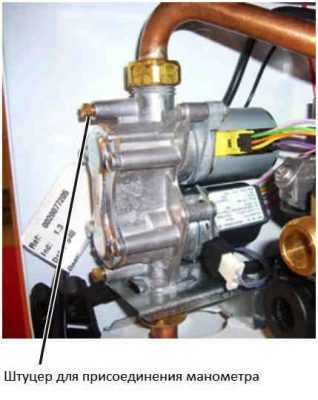

Давление в газовой сети, на входе газового клапана измеряют, присоединяя к штуцеру поз.5 трубку U — образного манометра. Для измерения динамического давления открывают на полный проход кран горячей воды.

Нормальное динамическое давление газа на входе газового клапана должно быть в пределах 1,3 — 2,5 кПа (13 — 25 мбар или 132 — 255 мм. вод. ст.). Если при измерении величина динамического давления выходит за указанные пределы, то необходимо обратиться в газовую службу.

 Как измерять давление газа на входе и регулировать минимальное и максимальное давление газа на выходе газового клапана SIT смотрите в этом видео.

От тактования в режиме ГВС избавляются, уменьшая максимальное давление. Для этого вращают против часовой стрелки регулировочную гайку.

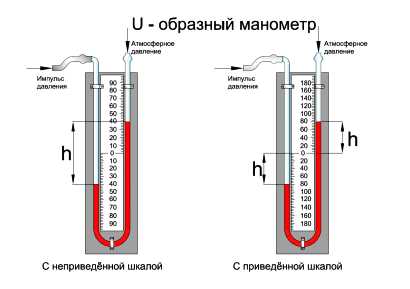

U — образный манометр

Простой манометр для измерений на газовом клапане можно сделать из прозрачной пластиковой трубки, заполнив её водой и согнув в виде буквы U. Один конец трубки надевают на штуцер клапана, а другой оставляют открытым. Линейкой измеряют разность уровней воды в ветвях трубки. Измеренное расстояние и будет равно давлению в милиметрах водного столба — мм.вод.ст.

На штуцер газового клапана можно плотно натянуть трубку внутренним диаметром 8 мм. Для трубки другого диаметра придется подбирать переходник.

По окончании измерений не забудьте осторожно завернуть запорный винт на измерительном штуцере и проконтролировать его герметичность.

Регулировка, настройка газового клапана фирмы Honeywell

Газовый клапан Honeywell газового котла. Желтый с проводами разъем установлен на шаговом электродвигателе.

 В некоторых современных котлах, например  «Protherm Gepard» и «Protherm Panther», установлены газовые клапаны фирмы Honeywell.

Настройки давления газа на выходе из газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем газового клапана производится с панели управления котла через сервисное меню.

Настройку газового клапана с шаговым электродвигателем через сервисное меню рассмотрим на примере газовых котлов Protherm Gepard и Protherm Panther.

Доступ в сервисное меню котла Protherm

Электромеханические устройства котла (электроклапаны, шаговые и обычные электромоторы, датчики) управляются микропроцессором электронной платы управления в соответствии с заложенной программой.

Настройки программы работы котла можно менять на панели управления с помощью двух меню — общедоступного пользовательского и скрытого сервисного меню.

Доступ в сервисное меню котла Gepard

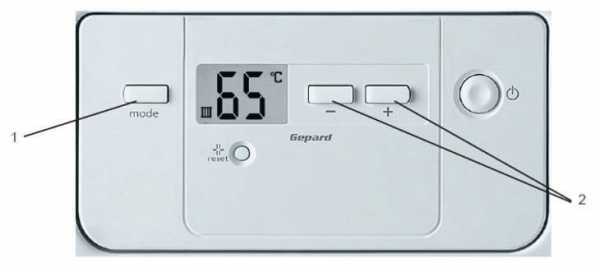

Управление котлом Protherm Gepard производится с панели управления через общедоступное пользовательское меню. О том, как хозяину управлять котлом, написано в руководстве по эксплуатации.

На панели управления можно вызвать еще одно, скрытое меню — сервисное, предназначенное для специалистов. Сервисное меню становится доступным на экране дисплея после ввода кода.

Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться — появится цифра 0. — С помощью кнопок + или — (2), введите код, число 35. — Подтвердите ввод кода нажатием кнопки mode (1).

После этого на дисплее высветится 1-ая строка меню в виде перемежающихся на экране символов: d. 0.

— С помощью кнопок + или — (2), введите число с необходимым номером строки меню: d.**.

Чтобы изменить значение параметра в строке меню: — Нажмите кнопку «mode», чтобы перейти от обозначения номера строки меню «d.**» к значению параметра (на дисплее попеременно высвечивается символ «=» и значение параметра). — Изменяйте значения высвечиваемых параметров с помощью кнопок + или — (3) на панели котла. — Через 3 секунды после изменения, новые значения автоматически подтверждаются.

Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.

Доступ в сервисное меню котла Panther (Пантера)

Панель управления котла Protherm Panther имеет некоторые отличия от котла Protherm Gepard. Панель управления котла имеет скрытое сервисное меню, которое становится доступным при вводе кода.

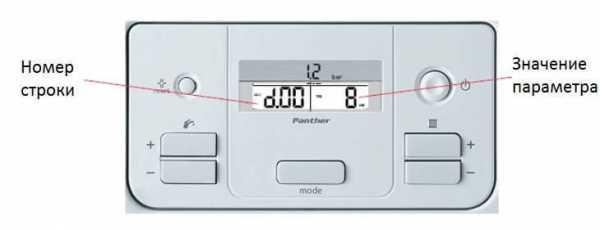

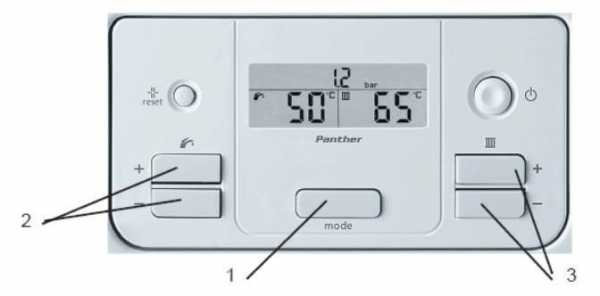

Панель управления котла Protherm Panther (Пантера)

Для доступа к сервисному меню котла Protherm Panther (Пантера) необходимо: Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться.

— С помощью кнопок слева + или — (2), введите код доступа в сервисное меню — число 35 в левой половине дисплея.

— Подтвердите ввод кода нажатием кнопки mode (1).

После этого на дисплее высветится 1-ая строка меню в виде символов d.00 с номером строки меню в левой половинке дисплея, и числовое значение параметра строки — в правой половине дисплея. — С помощью кнопок слева + или — (2), введите число с необходимым номером строки меню: d.**.

Чтобы изменить значение параметра в строке меню: — Изменяйте значения высвечиваемых параметров строки с помощью кнопок справа + или — (3) на панели котла. — Через 3 секунды после изменения, новые значения автоматически подтверждаются.

Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.

Команды сервисного меню и порядок настройки мощности котла Protherm Panther (Пантера) аналогичны приведенным для котла Protherm Gepard.

Описание некоторых команд сервисного меню

Строка d.36 — показывает на дисплее расход горячей воды измеренный датчиком протока, л/мин. при разборе горячей воды (только для чтения).

Определим расход горячей воды в нашей квартире (в доме). Строка d.36 сервисного меню показывает на дисплее расход горячей воды, измеренный датчиком протока, л/мин. Выводим на дисплей параметр строки d.36, затем открываем поочередно на полный проток водоразборные краны ГВС в квартире (в доме) и записываем показания расхода воды с дисплея.

Строка d.53 — настройка максимальной мощности горелки котла смещением максимального положения шагового электродвигателя газового клапана фирмы Honeywell. Диапазон возможных значений параметра от =0 до =-99 (отрицательные значения со знаком минус). Чем меньше значение параметра, тем слабее интенсивность горения газа.

Строка d.88 — Защита от гидроударов в разводке холодной воды (для котлов KTV и КОV) . Возможность изменения параметра приводит к устранению реакции на гидроудары, которые встречаются в некоторых случаях в трубопроводах холодной воды. Например, в момент закрытия автоматического клапана в смывном бачке унитаза (или стиральной, или посудомоечной машины), в трубах водопровода может возникать скачок давления (гидроудар) .  Следствием этого может стать ложное срабатывание датчика расхода (турбинки) водопроводной воды, которое приведет к кратковременной нежелательной активации режима ГВС котла. Заводская настройка 0 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 1,5 л/мин. Изменение параметра на значение 1 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 3,7 л/мин. При этом продолжительность расхода должна составлять минимум 2 секунды.

Строка d.96 — Настройка котла на параметры, установленные с производства. В случае, если настройка приводит к неправильной работе или сбоям, возможно восстановить заводские настройки котла. Настройка: 0 — замена на настройки с производства не будет выполнена; 1 — будет произведен возврат на заводские настройки Примечание: при входе в настройку данного параметра на дисплее всегда отображается параметр «0».

Настройка, регулировка максимальной мощности котла с газовым клапаном Honeywell

Производитель котлов Protherm Gepard (Panther) на некоторые версии котлов, вместо газового клапана фирмы Honeywell, устанавливает газовый клапан SIT 845 Sigma. Настройка этого клапана описана выше. В сервисном меню котлов Protherm с клапаном SIT строки d.52 и d.53 отсутствуют.

Для настройки газового клапана работа котла переводится в режим ГВС. Для этого, открываем на полный проход кран разбора горячей воды с максимальным расходом, в нашем примере это кран на сетку душа.

В сервисном меню выбираем строку d.53, нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в режиме максимальной мощности. Например, на новом котле заводская настройка параметра максимальной мощности в строке d.53 была = -17 и имело место тактование горелки в режиме ГВС.

Проводим эксперименты — устанавливаем почти минимальное значение параметра в строке d.53 =-90 и проверяем результат. Тактование должно прекратится, но температура воды из крана нас может не устраивать. Тогда увеличиваем параметр в строке d.53 =-80 (-80 больше, чем -90) и наблюдаем рост температуры воды в кране. Так, по шагам, увеличиваем параметр в строке d.53 до тех пор, пока не добьемся необходимой температуры воды из крана.

Увеличивая параметр в строке d.53 , можно прийти к такому результату, что котел начнет тактовать, и температура горячей воды в кране будет оставаться низкой. В этом случае, как правило, необходимо почистить теплообменник ГВС от накипи.

Например, на новом котле температура горячей воды в кране достигала 55 оС , после установки в строке d.53 параметра = — 90 (напоминаю, заводская настройка была = -17). Признаки тактования работы горелки в режиме ГВС отсутствовали при изменении расхода во всем диапазоне, от максимального (6 л/мин) до минимального, указанного в инструкции (1,1 л/мин). Температуру горячей воды можно регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.

Еще статьи на эту тему:

посмотрите это веселое видео

domekonom.su

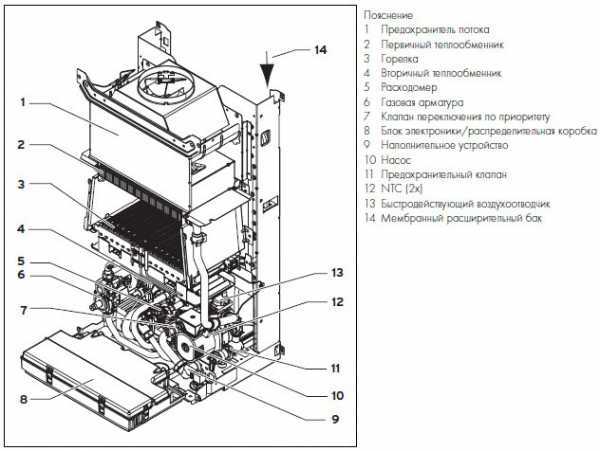

Что делать если котел Vailant не нагревает горячую воду

Котлы Вайлант отличаются особой надежностью и безопасностью. Поломки столь сложного оборудования должен устранять мастер. Но, мелкие неисправности можно убрать и самостоятельно, если вы обладаете базовым уровнем знаний об устройстве отопительных и нагревающих котлов.

На дисплее котла большинство неисправностей указывается. Располагая расшифровкой ошибок, вы сможете разобраться, в чем причина отказа котла нагревать воду. С чего начинать поиск, если нагрев воды в котле Вайлант не работает, а индикатор не показывает ошибку или она может трактоваться по-разному?

Котел Вайлант не нагревает горячую воду из-за засоров

Это одна из самых распространенных неполадок. Чаще всего причина заключается в низком качестве воды – появляется накипь, узлы, фильтры и трубы засоряются.

Если в котле не загорается пламя, начинайте проверку с датчика протока. Найти это приспособление цилиндрической формы достаточно просто. Датчик протока расположен возле насоса, именно к нему подходят провода. Возле насоса установлено два датчика:

  • Датчик давления в системе отопления.
  • Датчик протока.

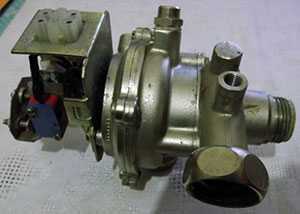

Датчик протока по виду напоминает маленький вентилятор, он начинает вращаться от движения воды по трубам. Если датчик протока фиксирует движение воды, в автоматику поступает сигнал о необходимости включать газ и нагревать воду. Если датчик протока засорен, вода будет течь, но вентилятор не двигается. Соответственно, сигнал на включение нагрева не поступает. Решить проблему можно двумя способами:

  • Не спешите разбирать котел и попробуйте вначале « продуть» систему. Перекройте вентиль общего водоснабжения дома. Откройте кран горячей воды и выпустите воду из системы. Теперь в трубах увеличился процент воздуха. Начинайте резко открывать и закрывать кран воды непосредственно перед котлом. Эти нехитрые манипуляции помогут создать давление и очистить вентилятор датчика протока от мусора.
  • Если «продувка» не решит проблему, необходимо вскрывать котел, откручивать датчик протока и чистить его вручную.

Если котел Вайлант не нагревает горячую воду, следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно.

Засорение трехходового клапана также может вызвать отказ котла нагревать воду. И этот узел вы можете снять самостоятельно, прочистить и установить обратно.

Купив котел Вайлант, обязательно выясните у продавца информацию о местах, в которых установлены фильтры. Прочищать и менять эти комплектующие вы сможете самостоятельно.

Неисправный насос

Нагрев воды в котле Вайлант во многом зависит от работы насоса. Для ремонта или замены этого агрегата необходимо вызывать специалиста. Но, вы можете самостоятельно проверить, в нем ли заключается причина отказа котла работать.

Установите на котле температуру воды 0 °C и включите режим нагрева воды. В это время следите за работой насоса. Если через 20 минут работы он не нагреется, значит, проблема заключается в насосе.

Причина отказа котла нагревать воду может заключаться и в элементарном откручивании болтов на участках соединений. Внимательно рассмотрите схему устройства котла и проверьте, плотно ли прилегают все соединения. Возможно, простое подкручивание болтов решит вашу проблему.

Ваша оценка:

Рейтинг: 5 Голосов: 1

Вконтакте

Facebook

Twitter

Ок

Мой мир

Google

otoplenie-vdome.ru

Газовый котел не греет горячую воду. Почему? Причина? Котел двухконтурный Бакси (baxi), это аналог Навьен и Аристон

Котлы Вайлант и Бакси отличаются особой надежностью и безопасностью. Поломки столь сложного оборудования должен устранять мастер. Но, мелкие неисправности можно убрать и самостоятельно, если вы обладаете базовым уровнем знаний об устройстве отопительных и нагревающих газовых двухконтурных котлов Baxi, Аристан или Наьен. На дисплее двухконтурного газового котла Бакси большинство неисправностей указывается. Располагая расшифровкой ошибок, вы сможете разобраться, в чем причина отказа котла нагревать воду. С чего начинать поиск, если нагрев воды в двухконтурном газовом котле Бакси или Вайлант не работает, а индикатор не показывает ошибку или она может трактоваться по-разному? Газовый котел не греет горячую воду. Почему? Причина? Котел двухконтурный Бакси (baxi). Если двухконтурный газовый котел Вайлант, Бакси, Аристан или Навьен не нагревает горячую воду, следует проверить вторичный теплообменник. Он тоже имеет свойство быстро засоряться. Но, к счастью, легко снимается, прочищается и устанавливается обратно. В чем причина? Почему это происходит?

anyask.info

Контур ГВС двухконтурного газового котла-приоритет

Контур ГВС двухконтурного газового котла служит для приготовления горячей воды в доме. Обеспечить комфорт в доме – это не только создать надежную систему отопления (СО), но и снабдить всех проживающих достаточным количеством горячей воды. Рассматривая, в предыдущих постах, системы горячего водоснабжения (ГВС) с накопительным и проточным водонагревателем, мы не связывали их с системой отопления дома, то есть с источником тепла – котельной. В данном случае уместно будет рассмотреть вариант отопления с помощью двухконтурного котла. Что это такое?  Уже само название двухконтурный подразумевает наличие двух контуров – контура отопления и контура ГВС. Объединив эти два контура в одном устройстве, мы и получим двухконтурный котел.  В настенных двухконтурных котлах используются 2 способа нагрева  воды для хозяйственных нужд:

  1. Для первого способа нагрева воды характерно то, что нагрев воды для ГВС происходит в том же теплообменнике в котором нагревается отопительная жидкость.
  2. При втором способе нагрева воды, отопительная жидкость нагревается в первичном теплообменнике, а теплообмен между ней и водой ГВС происходит во вторичном пластинчатом теплообменнике.
Принцип работы двухконтурного котла с битермическим теплообменником

Принцип работы двухконтурного котла вам будет не понятен до тех пор, пока вы не поймете как устроен и работает  битермический теплообменник. Конструктивно (Рис.1) битермический теплообменник можно охарактеризовать термином «труба в трубе», то есть это знакомый нам водоводяной теплообменник. По внутренней трубе циркулирует вода на нужды ГВС, по межтрубному пространству – вода на нужды системы отопления (СО). Расположен теплообменник непосредственно в камере сгорания котла – вверху над горелочным устройством.

Битермический теплообменник контура ГВС

Рис.1. Битермический теплообменник («труба в трубе»):  1. Выход ГВС; 2. Вход ГВС; 3. Подача в контур отопления; 4. Обратка из контура отопления

Из рисунка мы видим, что горячая вода протекает по внутренним трубкам, а теплоноситель системы отопления в полостях между внутренней трубкой и наружной. Причем хозяйственная вода протекает последовательно по всем 6-ти трубкам, а отопительная течет по 3-м параллельно в одном направлении и по трем параллельно в обратном.

Режим «отопление». Высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника и передается воде циркулирующей по межтрубному пространству. Вода нагревается до определенной температуры и поступает в радиаторы системы отопления. Внутренняя труба системы ГВС заполнена водой, но вода не циркулирует – стоит на месте, но данная вода горячая. Это и есть режим «отопление», для которого должен обязательно работать циркуляционный насос, мощность горелки выбирается от  температуры наружного воздуха при условии, что  температура воздуха в доме не менее 20—22 оС. В режиме «отопление» расход воды в контуре ГВС равен нулю.

Режим ГВС. И в этом режиме, высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника и передается уже стоячей воде  межтрубного пространства (циркуляционный насос не работает). А уж от этой воды, через стенку внутренней трубы, тепло передается воде контура ГВС. Вода нагревается до определенной температуры и поступает к водоразборным кранам. Межтрубное пространство СО заполнено горячей водой, но вода не циркулирует – стоит на месте. Это и есть режим ГВС, для которого должен обязательно не работать циркуляционный насос, мощность горелки выбирается от требуемой температуры горячей воды. И надо, дорогие друзья, смириться, что при работе котла в режиме  ГВС, батареи отопления остынут и в квартире похолодает. А вот насколько – это уж другой вопрос. Все будет зависеть от продолжительности работы контура ГВС, от того как утеплен дом и его аккумулирующей способности держать тепло и т.д.

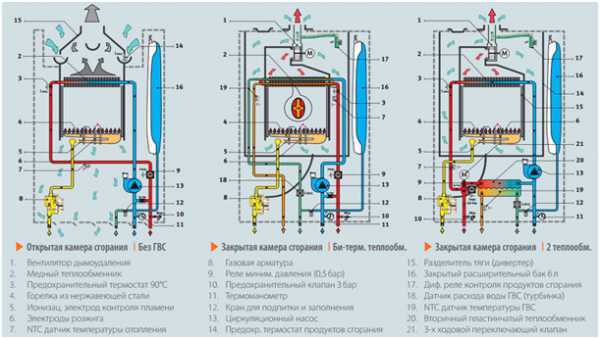

Способ нагрева воды в различных схемах ГВС

Принцип работы двухконтурного котла с двумя раздельными теплообменниками и трехходовым вентилем

Режим «отопление». Высокотемпературное тепло, от сгорания газа, воспринимается наружной поверхностью теплообменника СО, который расположен над горелкой вверху топки  и передается воде циркулирующей по системе отопления. Циркуляция воды осуществляется с помощью циркуляционного насоса, который работает постоянно, как в режиме «отопление, так и режиме ГВС.  Вода нагревается до определенной температуры и поступает в радиаторы системы отопления. 3-ех ходовой переключающий клапан не позволяет попасть воде во вторичный пластинчатый теплообменник контура ГВС.

Режим ГВС. При открытии крана горячей воды, срабатывает датчик расхода воды и выдает команду на переключение 3-ех ходового клапана в режим ГВС. То есть горячая вода СО, как греющий теплоноситель поступает во вторичный пластинчатый теплообменник контура ГВС, нагревая холодную воду на нужды ГВС. Мощность горелки выбирается от требуемой температуры горячей воды. Как и в схеме с битермическим теплообменником, контура СО и ГВС одновременно работать не могут, поэтому  при работе котла в режиме  ГВС, батареи отопления остынут и в квартире похолодает.

Каждый из рассмотренных котлов  имеет свои преимущества и недостатки. Главным недостатком котла с двумя теплообменниками – это его высокая стоимость, а достоинством является то, что он менее подвержены коррозии и образованию на нем налета (накипи). При выходе из строя вторичного теплообменника есть возможность функционирования котла в режиме отопления. Так что без горячей воды – зато в тепле. Главным достоинством котла с битермическим теплообменником – это его компактность и невысокая стоимость, а недостаток один – при выходе из строя теплообменника,  вы остаетесь без тепла и горячей воды. Кроме того замена битермического  теплообменника обойдется вам значительно дороже чем замена вторичного. Из всего вышесказанного следует, что если главным критерием выбора котла не является низкая цена, то выбор лучше сделать в пользу котла с двумя отдельными теплообменниками и трехходовым клапаном. Он обеспечит комфорт в доме на 100%.

Небольшое отступление от темы. Дорогие друзья, нижеприведенная ссылка приведет Вас на обучающий курс Зинаиды Лукьяновой Фотошоп с нуля в видеоформате 3.0. Курс содержит 82 урока, которые прекрасны по содержанию и понятны новичку. Здесь же приведены 5 бесплатных урока, просмотрев которые, я оформил заявку на полный курс и не жалею.

Я рекомендую данный курс всем, кому не чуждо чувство прекрасного и кто хочет попробовать себя в удаленной работе по профессии Дизайнер. При,обретя данный курс, вы не будете вечерами ходить из угла в угол, вы не будете чесать пузо, лежа перед телевизором – вы будете работать, создавая прекрасное. И, как сказать, может это и станет вашим смыслом жизни. Я искренне желаю Вам удачи. Вот эта ссылка. Дерзайте!           http://o.cscore.ru/28gig49/disc149

Как же подойти к вопросу выбора мощности данного котла? При покупке двухконтурного котла стоит, в первую очередь, рассчитать расход потребляемой горячей воды. Мощность нагрева воды котлом должна соответствовать этому расходу  и зависит она от размеров отапливаемой площади и необходимого количества бытовой горячей воды. При этом приоритет контура ГВС должен соблюдаться. Ниже приведена (Табл.1) техническая характеристика двухконтурного котла итальянского настенного  марки DOMINA PRO 20F c битермическим теплообменником и корейского двухконтурного настенного котла с двумя раздельными теплообменниками и трехходовым вентилем NAVIEN Ace TURBO 20.

Техническая характеристика двухконтурного котла  марки DOMINA PRO 20F и  NAVIEN Ace TURBO 20К

Таблица 1

п/п Наименование Размерность DOMINA PRO 20F NAVIEN Ace TURBO 20
1 Тепловая мощность системы отопления (СО) кВт 6,8-20 9-20
2 Тепловая мощность системы ГВС кВт 20 20
3 КПД котла % 93,2 90-92
4 Производительность ГВС при Δt = 25оС л/мин 11,7 12,4
5 Давление природного газа на входе мбар 20 15-25
6 Номинальный расход природного газа м3/час 1,57 2,0
7 Температура воды в контуре отопления оС 30 – 85 40-80
8 Температура воды в контуре ГВС оС 35 – 55 30-60
9 Электрические параметры: напряжение; мощность В/Гц; Вт 220/50; 110 220/50; 150
10 Присоединительные размеры СО/ГВС/Газ дюйм G3/4- G1/2- G3/4 G3/4- G1/2- G1/2
11 Габаритные размеры (В* Ш*Г) мм 655* 350*230 695* 440*265
12 Вес без воды кг 26,0 28,0
13 Стоимость руб 32210 37239

А сейчас, дорогие друзья, я предлагаю вам решить следующую задачку. В предыдущем посте мы остановили свой выбор на проточном водонагревателе ЭВАН В1-18, мощностью W=18 кВт. В продаже данного водонагревателя не оказалось, но был двухконтурный котел NAVIEN Ace TURBO 20, с мощность контура ГВС 20 кВт. Консультант в галстуке и очках заверил нас, что данный котел обеспечит комфорт в доме не хуже чем водонагреватель ЭВАН В1-18, поскольку мощность контура ГВС котла даже немного больше требуемой. После монтажа, мы заполнили ванну в течении 15 минут (комфортное время) горячей водой, но о принятии ванны не могло быть и речи – вода была чуть тепленькая. Используя техническую характеристику двухконтурного котла, объясните в чем ошибся консультант, предлагая нам данный котел.

Будет вода, будет и рыба. Появятся деньги, появится и женщина

Сегодня мы с вами выполнили 4-ый пункт нашего плана  расчет системы отопления дома – подробно разобрали способ нагрева воды в контуре ГВС двухконтурного газового котла. Кто еще не присоединился, присоединяйтесь!

С уважением, Григорий

barbotazh.ru

www.teplogidromash.ru

Из котла не идёт горячая вода .



Главная

Поиск: ]]>

ТЭГИ


приколы видео орел и решка черногория русские молодые политика спорт музыка события факты звёзды Дота 2 женщины альтернатива КВН драки война мультики актёры кино онлайн масяня приколы наруто видеоклипы видеобитва машины видеореклама вконтакте однокласники видеоролик дня видеоролики 2018 видеоролики без смс казино АТО ДНР ополчение смешное видео youtube приколы дом2 драки стоп хам драки я приколы видео дом2 серии дорогой ты где был русские детективные сериалы бэк ту скул пранки над друзьями новые видеоклипы, Поздравления

РЕКЛАМА


Денди Купить| Dendy Купить игровую приставку

ПАРТНЁРЫ


Сообщество


Из котла не идёт горячая вода . .

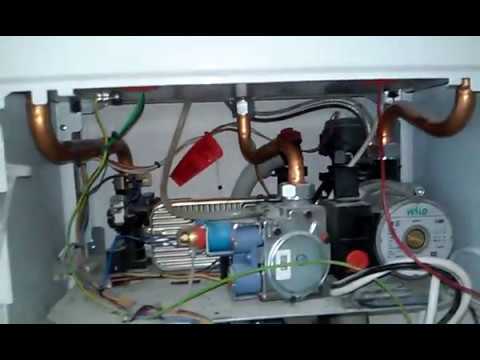

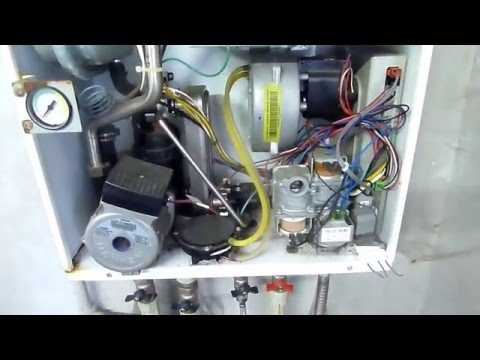

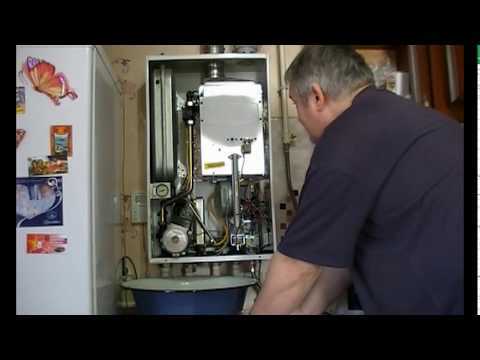

Почему не бежит горячая вода из газового, битермального котла.

Нажми для просмотра
Не греется вода в газовом котле. Ремонт газового котла.



Тэги:

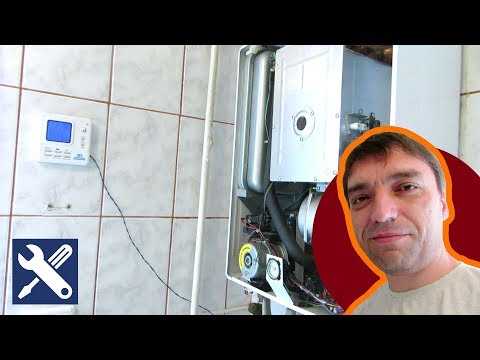

✅ Газовый котел: НА КОТЛЕ НЕ ВКЛЮЧАЕТСЯ ГОРЯЧАЯ ВОДА / Мелкий ремонт

Нажми для просмотра
Котел настенный газовый: на котле не включается горячая вода - что делать? Новые выпуски можно...



Тэги:

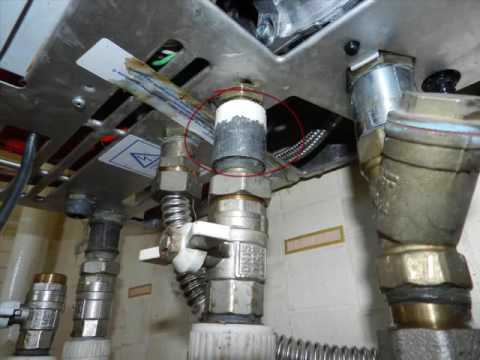

Почему нет горячей воды двухконтурный котел ,а отопление работает

Нажми для просмотра
Столкнулся с такой бедой,возд х стравливал и,проверял все . А причина простая. благо догадался и заметил...



Тэги:

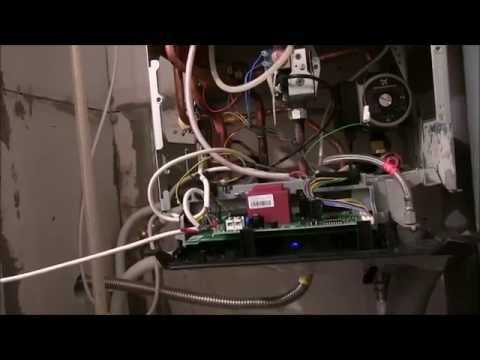

Двухконтурный котел, проблемы с горячей водой.

Нажми для просмотра
Наш сайт: Электричес кие водонагрев атели: Газовые котлы: ...



Тэги:

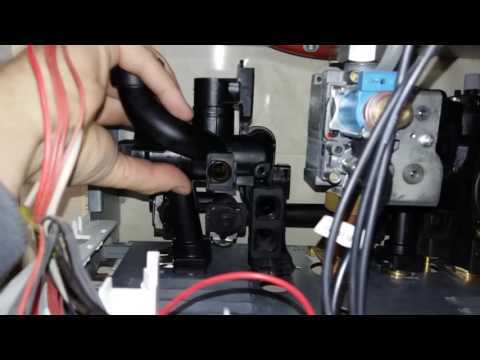

Котёл NAVIEN Ace-13K Turbo. Ремонт своими руками. Часть 1: Ремонт трёхходового смесителя.

Нажми для просмотра
Как сэкономить 2-4 т. р. 5 лет эксплуатац ии - потёк трёхходово й смеситель Симптомы - при открытии горячей...



Тэги:

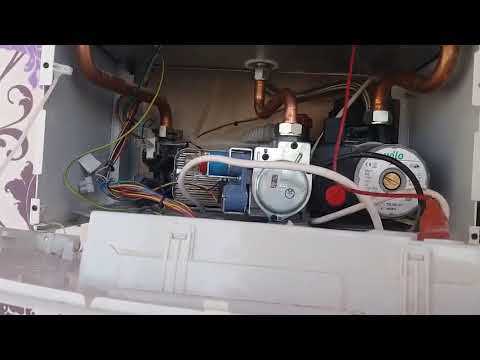

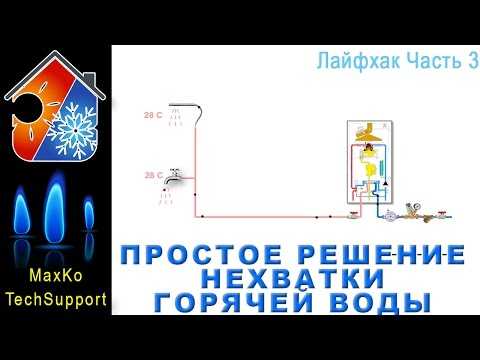

Лайфхак! Двухконтурный котел и проблема горячей воды

Нажми для просмотра
лайфхак #горячаяво а ПРОСТОЕ РЕШЕНИЕ ПРОБЛЕМ С ГОРЯЧЕЙ ВОДОЙ на двухконтур ном котле. Слабое...



Тэги:

Простое решение главной проблемы настенных газовых котлов

Нажми для просмотра
Вам надоело ждать горячую воду? Боитесь что ваш ребенок обожжется горячей водой? Не любите прини...



Тэги:

BOSCH 6000 Почему котел не греет горячую воду ? а на отопление работает

Нажми для просмотра
Газовый котел Vaillant нет горячей воды.



Тэги:

Газовый котел Vaillant нет горячей воды.

Нажми для просмотра
В этом видео мы попробуем решить проблему с котлом Ariston BS24ff. В один прекрасный день он вдруг перестал...



Тэги:

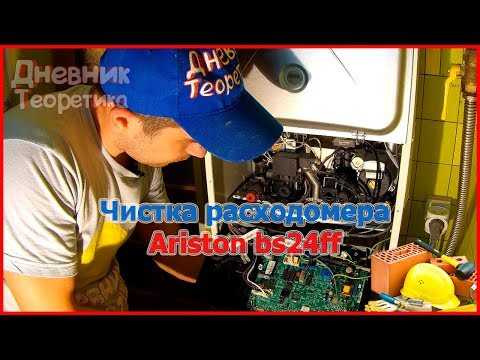

Читска датчика протока Ariston BS24ff. Двухкотнтурный котёл не греет воду! [№44]

Нажми для просмотра

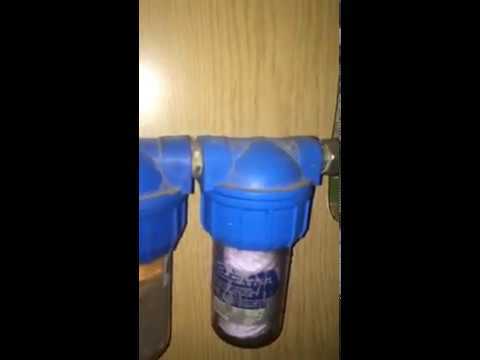

чистка фильтра Bosch Gaz 6000, чистка турбины / фильтра котла.



Тэги:

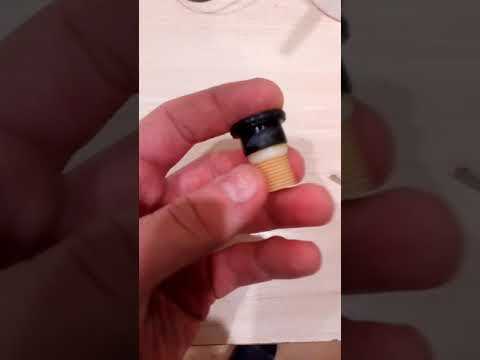

Котел не греет воду. Чистка фильтра Bosch Gaz 6000 Ч.1 извлечение фильтра

Нажми для просмотра
Этот ролик обработан в Видеоредак торе YouTube ()



Тэги:

Проблема горячей воды на котлах Viessmann Vitopend 100 wh2d

Нажми для просмотра
Котел Navien Ace 13K Разборка котла и очистка теплообмен ника Это видео не является побуждение м к дейс...



Тэги:

Разборка котла и очистка теплообменника Navien Ace 13K

Нажми для просмотра
Одноконтур ный или двухконтур ный котел. Что выбрать ? Объяснит и даст советы Азбука Тепла.



Тэги:

Одноконтурный котел или двухконтурный котел - Выбор.

Нажми для просмотра
Как отремонтир овать котел отопления своими руками. Рассмотрим причины неисправно стей в ...



Тэги:

Ремонт котла своими руками. Часть 2

Нажми для просмотра
Газовый котел Ariston Matis перестал нагревать воду. Как снять и почистить датчик горячего водоснабже ния...



Тэги:

Перестал греть воду котел Аристон. Как почистить датчик ГВС

Нажми для просмотра
В двухконтур ном котле переделаем подключени е, что бы увеличить подачу горячей воды в котле. После...



Тэги:

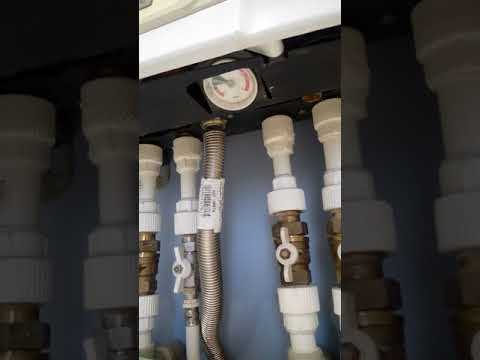

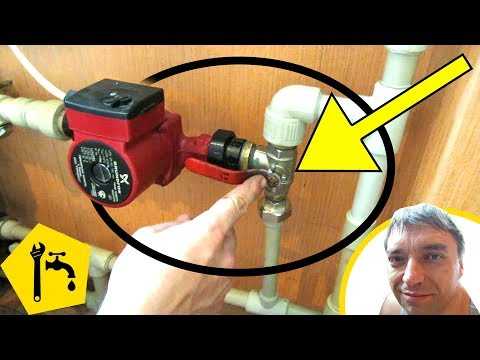

✅ Двухконтурный котел отопления: БОЛЬШЕ ГОРЯЧЕЙ ВОДЫ / Ремонт сантехники

Нажми для просмотра
Не греет горячую воду. Газовщики приходили , сделали диагностик у, взяли деньги. Сказали что виноват...



Тэги:

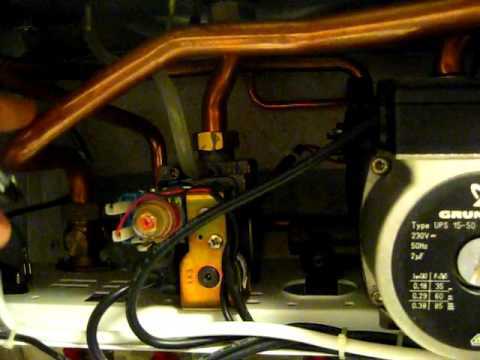

Котел не греет горячую воду. Ремонт котла ferroli Fortuna F16

Нажми для просмотра
Как быстро устранить слабый напор горячей воды в двухконтур ном котле? Один из способов - это заменить фильт...



Тэги:

Слабый напор горячей воды

Нажми для просмотра
Газовый котел Buderus стал плохо нагревать проточную воду и напор сильно уменьшился . Как оказалось.. .



Тэги:

Очередная проблема по ГВС настенный котел

Нажми для просмотра
Промывка теплообмен ника газового двухконтур ного котла в Волгограде .



Тэги:

Слабый напор воды газового котла (решение)

Нажми для просмотра
Быстрое решение проблемы скачков температур ы воды на Котле Baxi.



Тэги:

gaz34.ru Почему нет горячей воды. Котел Ferroli (ферроли).

Нажми для просмотра
Описание отсутсвует



Тэги:

Устранение неполадок на Baxi mainfour. Скачет температура горячей воды. Газовый котел не греет воду.

Нажми для просмотра
Описание отсутсвует



Тэги:


funer.ru

Как сократить время нагрева воды в газовых котлах и сэкономить

Давайте рассмотрим систему горячего водоснабжения, работающую от газового настенного котла. Эта информация будет полезна тем, у кого уже установлен газовый котёл, тем, кто только собирается его установить и тем, кто ещё стоит перед выбором – купить настенный газовый контурный котёл или всё-таки поставить напольный котёл с бойлером.

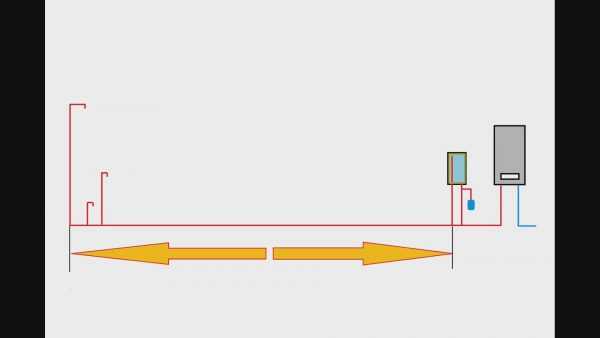

  1. Схема подключения настенного газового котла, как она работает

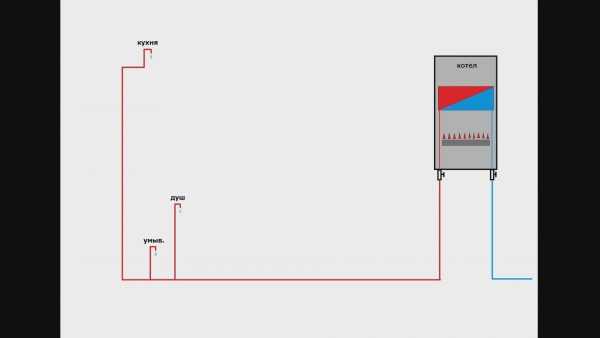

Давайте рассмотрим схему подключения с настенным газовым котлом.

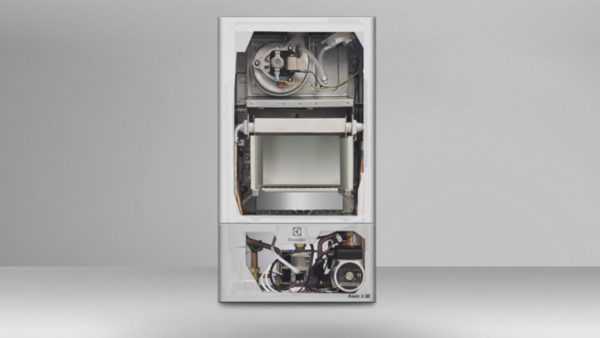

Котёл может быть любой фирмы, например, “Baxi”, “Bosch”, “Protherm”, “Electrolux”, так же не имеет значения, какой теплообменник у котла. Главное, чтобы он имел контур горячего водоснабжения. Также в нашей схеме имеются три точки потребления горячей воды – душ, умывальник и кухня. Итак, давайте представим себе, что кто-то собирается принять душ и открывает кран душевой лейки. Допустим, на котле задана температура 55 °C, и начинается движение холодной воды по трубам.

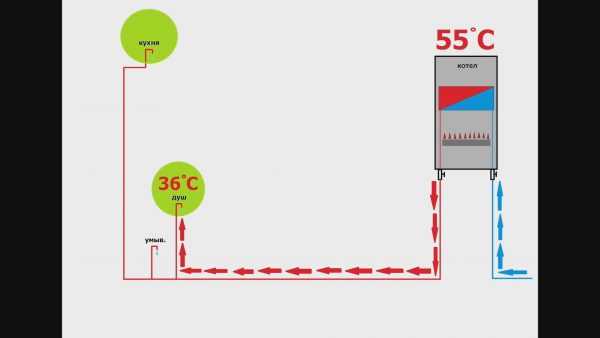

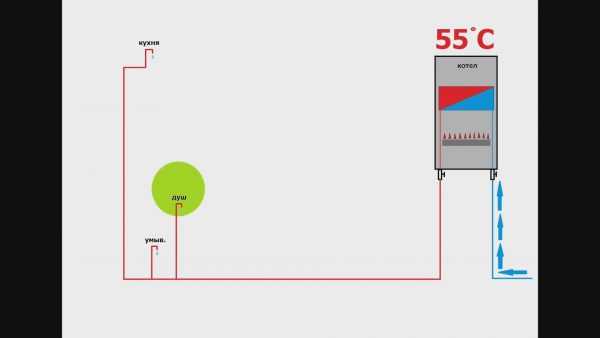

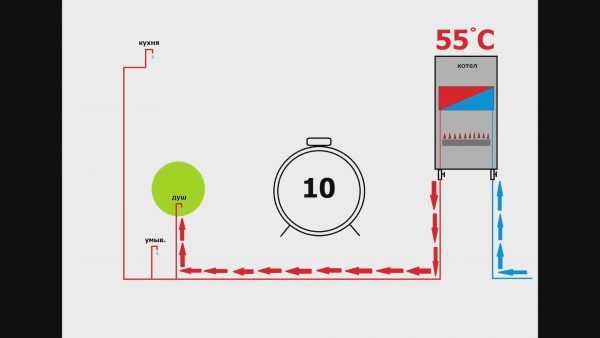

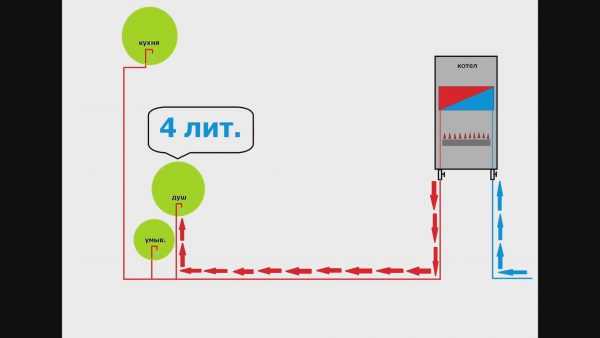

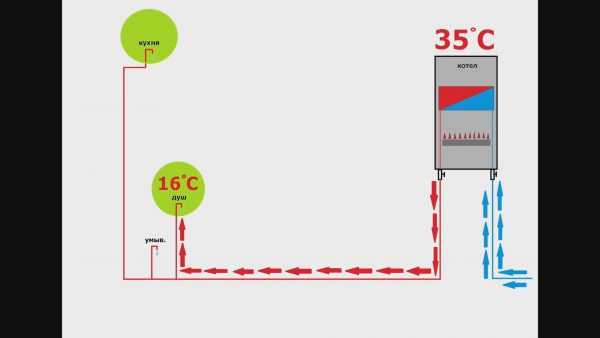

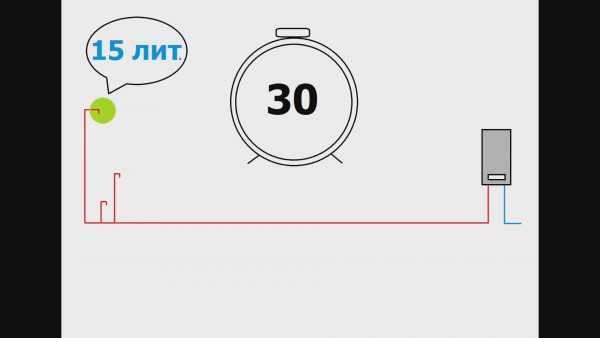

Мы не можем сразу начинать принимать душ, так как в трубах стояла холодная вода. Котлу требуется некоторое время, чтобы начать греть воду до заданной температуры. На это, как правило, уходит примерно 3 секунды. На четвёртой секунде с котла начинает выходить горячая вода нужной нам температуры, и нагретая вода до нашего крана доходит примерно на десятой секунде.

Потом мы на смесителе разбавляем холодную и горячую воду для получения комфортной температуры воды для принятия душа. Таким образом, мы на 12-ой секунде только начали принимать душ, и за это время вылили просто так в канализацию около четырёх литров воды. В принципе, ничего критичного здесь нет, но это при условии, что котёл у вас расположен достаточно близко к точкам водозабора. Но если у вас от котла до точек водозабора расстояние достаточно большое, то при открытии крана вам придётся ждать горячую воду уже порядка 30-ти секунд, а может и больше, и за это время вам придётся слить просто так порядка 15-ти литров.

Для кого-то, конечно, это тоже может показаться нормой.

Мы принимаем душ. Всё идёт нормально, но в это время кто-то решил помыть посуду и открыл кран на кухне. Что у нас происходит? У нас резко увеличивается расход горячей воды. Таким образом, в котёл начинает поступать больше холодной воды. После этого резко снижается температура на теплообменнике котла, и на душ уже идёт вода не очень комфортной температуры.

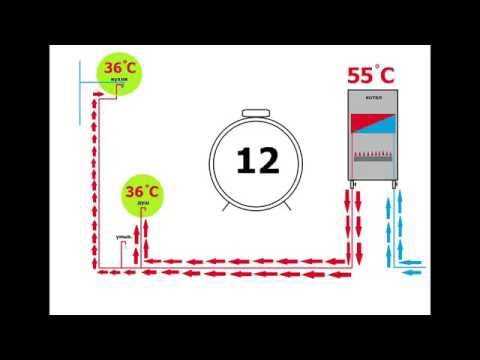

Итак, первые 3 секунды требуются автоматике котла, чтобы она сработала и добавила мощность горелке. До душевого крана нагретая вода доходит только на 7-ой секунде, и далее на кухне мы начинаем мыть посуду только на 12-ой секунде. В совокупности за время ожидания горячей воды с двух кранов мы просто так сливаем в канализацию примерно около шести литров воды. Теперь горячей воды хватает всем – кто-то принимает душ, кто-то моет посуду. Но вот посуду домыли, кран на кухне закрыли. Дальше происходит всё в обратном направлении – снижается расход горячей воды, происходит резкий скачок температуры на котле и в душе. Этой водой вы, конечно, не обожжётесь, но принимать душ не сможете. Снова нашему котлу требуется порядка трёх секунд, чтобы сработала автоматика, газовый клапан и модуляция пламени. Потом температура начинает потихоньку приходить в норму, и только на 8-ой секунде мы можем продолжать принимать душ. За это время мы опять без пользы сливаем в канализацию порядка трёх литров воды. Такая ситуация с нестабильной температурой воды будет повторяться всегда.

При открытии одного или нескольких кранов вам постоянно придётся тратить время в ожидании горячей воды, и за это время вы сольёте в канализацию просто так достаточно большое количество воды. Что же можно сделать, чтоб исключить все эти неудобства и ненужный расход воды? Можно попробовать установить к своему настенному газовому котлу бойлер косвенного нагрева, но, скорее всего, подключить его не получится.

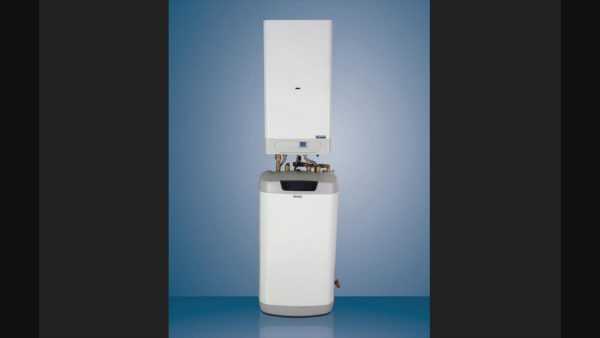

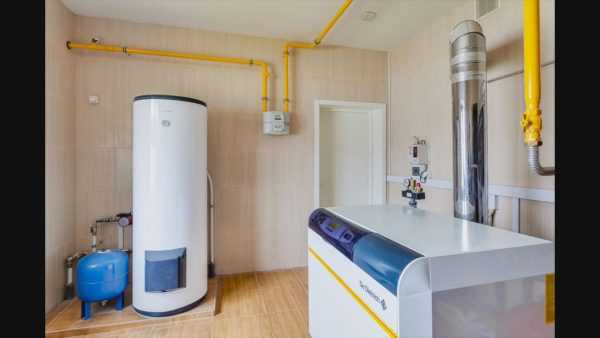

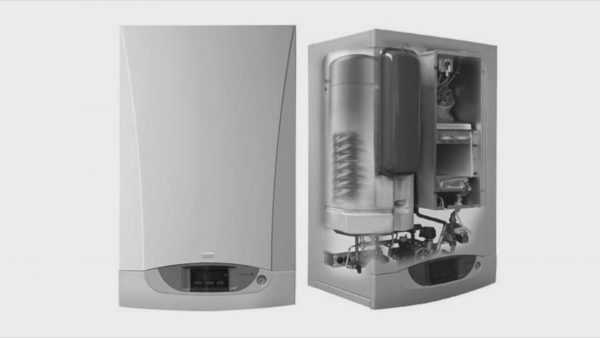

Можно купить новый настенный газовый котёл со встроенным бойлером или вообще поставить напольный котёл с большим накопительным бойлером, но это требует больших вложений, и не каждый на такие расходы пойдёт.

  1. Работа котла с электрическим накопительным водонагревателем

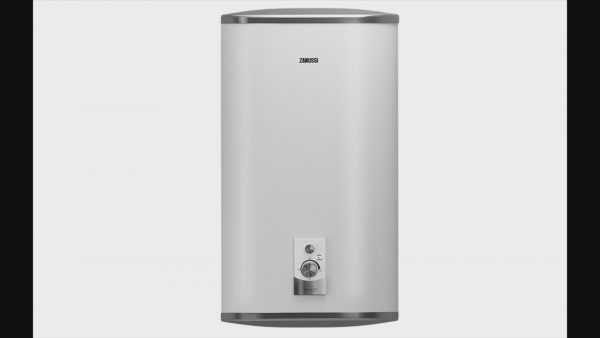

Чтобы решить данную проблему, имеется относительно недорогое и хорошее решение, о котором мы сейчас расскажем. Для этого нам требуется обычный электрический накопительный водонагреватель, и абсолютно неважно, от какого производителя он будет. Главное, чтобы он имел объём примерно литров 30. Этого будет достаточно.

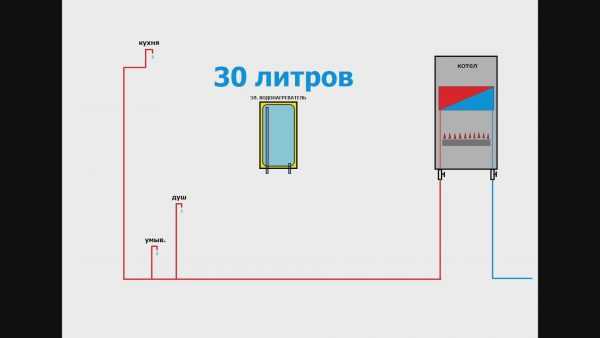

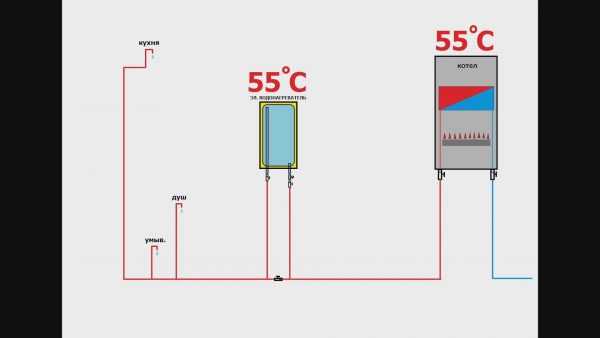

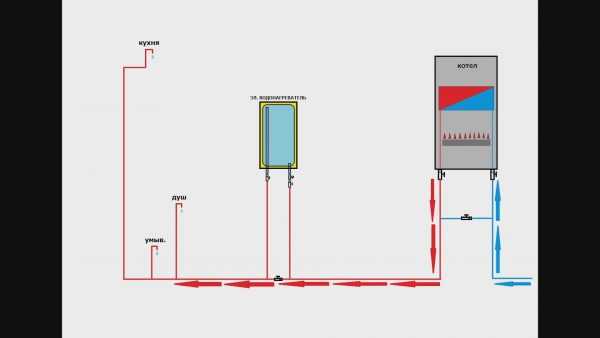

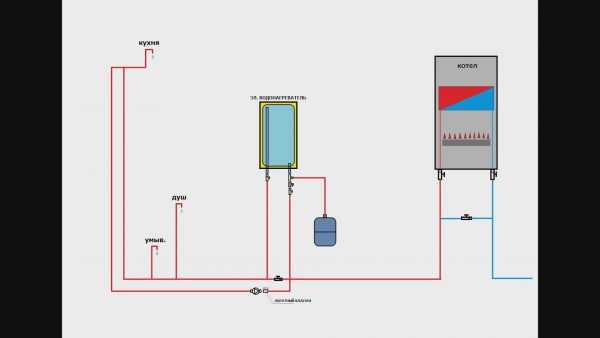

Берём наш водонагреватель и врезаем его в нашу систему. Теперь давайте посмотрим, как будет работать система с нашим водонагревателем. На котле задаём температуру 55 °C, и на водонагревателе задаём ту же самую температуру.

Теперь за счёт водонагревателя у нас всегда имеется 30 литров воды, нагретой до 55 °C. Что нам это даёт? Во-первых, при открытии крана мы практически сразу начинаем получать горячую воду нужной нам температуры, и нам уже не нужно ждать, пока котёл включит контур горячего водоснабжения, нагреет воду до заданной температуры, и по трубам вода дойдёт до нашего крана. Всё это время мы можем спокойно принимать душ. Нагретая вода потихоньку начинает доходить до нашего водонагревателя. Если поближе рассмотреть конструкцию любого накопительного водонагревателя, можно увидеть, что вода, которая поступает в водонагреватель, попадает в его нижнюю часть, а забор воды происходит с верхней части водонагревателя.

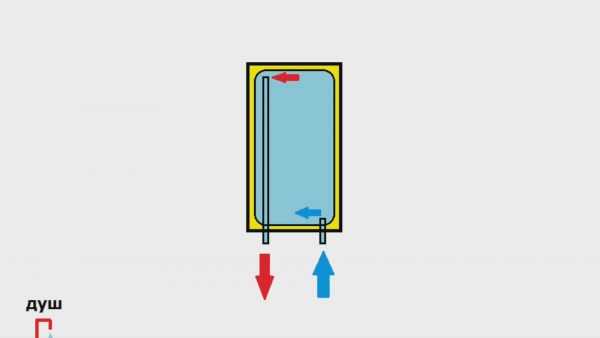

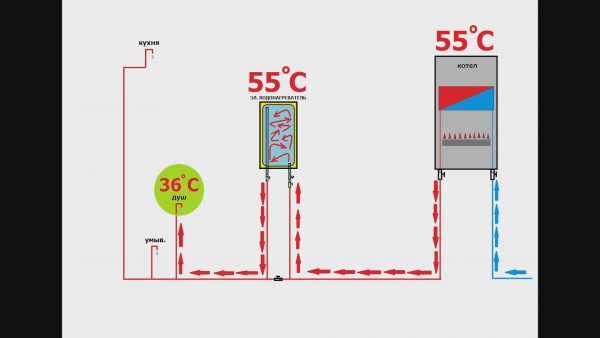

Поэтому, с какой бы температурой не поступала в водонагреватель вода, она будет поступать сначала в его нижнюю часть.

Потихоньку поднимаясь наверх, она будет перемешиваться с уже нагретой водой, и на выходе мы всегда будем получать более-менее стабильную температуру. Но сам главное, теперь уже неважно, сколько у нас одновременно открывается и закрывается кранов. При изменении расхода температура на котле прыгает от 35 до 75 °C, но при этом температура воды на всех кранах всегда остаётся стабильной. Таким образом, водонагреватель у нас служит в качестве буферной ёмкости, которая сглаживает все перепады температуры. Также водонагреватель может служить резервным источником горячей воды. Если установить байпас с краном возле котла, можно будет пользоваться горячим водоснабжением напрямую через водонагреватель, минуя котёл. Например, в летний период, когда котёл находится на техобслуживании.

А если что-то случится непосредственно с самим электрическим водонагревателем, мы можем спокойно пользоваться горячим водоснабжением без него.

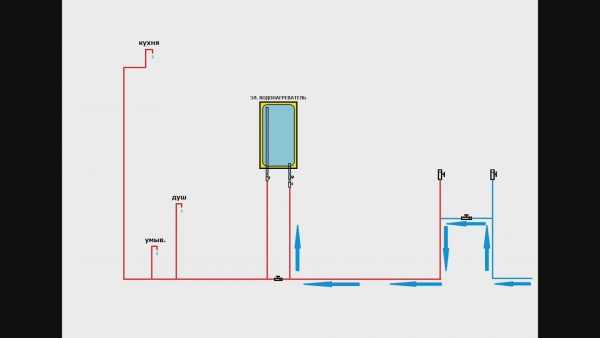

Всё это можно сделать за счёт открывания-закрывания шаровых кранов в нужных местах. В системе горячего водоснабжения с настенным газовым котлом есть ещё один минус. Допустим, вы открыли кран на кухне, чтобы всего лишь сполоснуть руки. Для этого вам нужен один литр горячей воды.

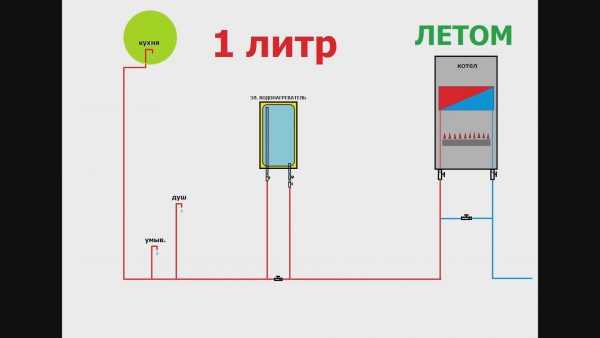

В зимний период, когда котёл работает на отопление, ему придётся полностью отключить контур отопления и переключиться на контур горячего водоснабжения, а в летний период котлу придётся полностью запускаться – открыть газовый клапан и запустить газовую горелку. В каких-то котлах придётся включить циркуляционный насос.

Но самое обидное то, что, скорее всего, вы этой горячей воды не дождётесь – у вас просто не хватит терпения. Но кран вы по привычке будете открывать именно в сторону горячей воды.

  1. Работа водонагревателя с расширительным баком

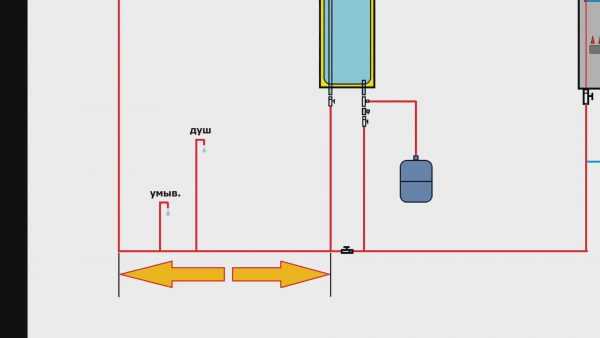

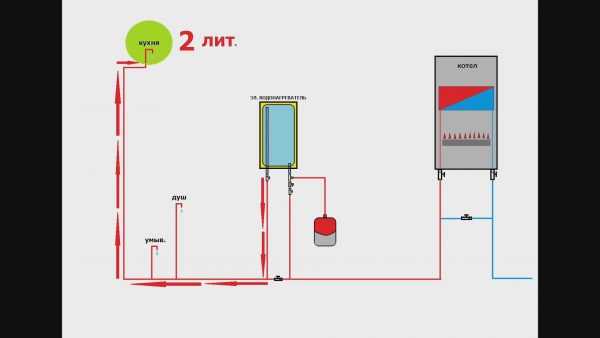

Чтобы исключить такие ненужные частые включения газового котла по всяким мелким поводам, имеется простое решение – нужно установить перед водонагревателем небольшой расширительный бак для горячего водоснабжения.

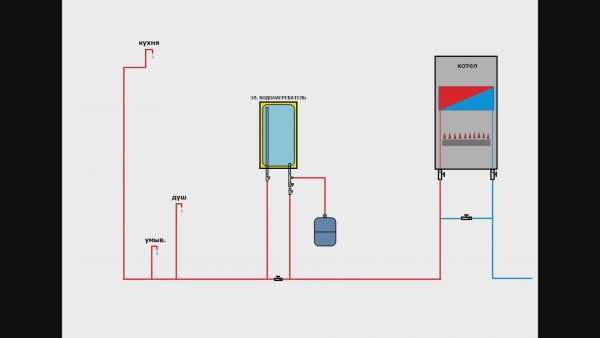

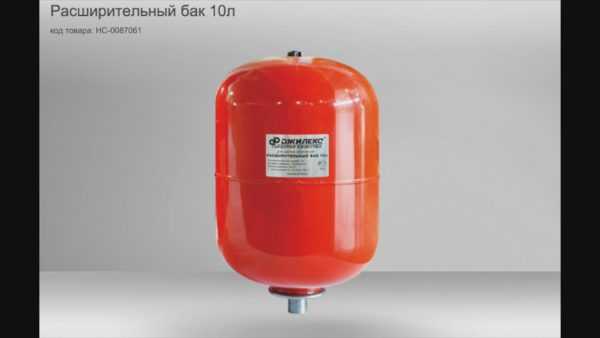

Можно, конечно, поставить расширительный бак, который идёт на отопление, но имейте в виду, что там стоит мембрана непищевой категории, и в таком случае есть вероятность, что вода будет пахнуть резиной. Теперь при открытии крана первые несколько литров нагретой воды мы будем получать через накопительный водонагреватель за счёт давления в расширительном баке без участия котла.

Котёл запустится только в том случае, когда пойдёт большой расход горячей воды. Наша система практически готова, но имеется один маленький нюанс.

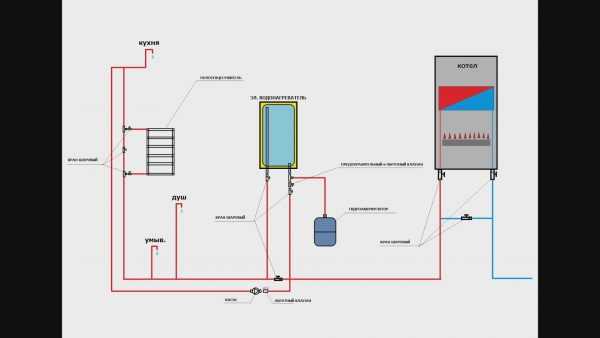

  1. Схема подключения котла с рециркуляционным насосом

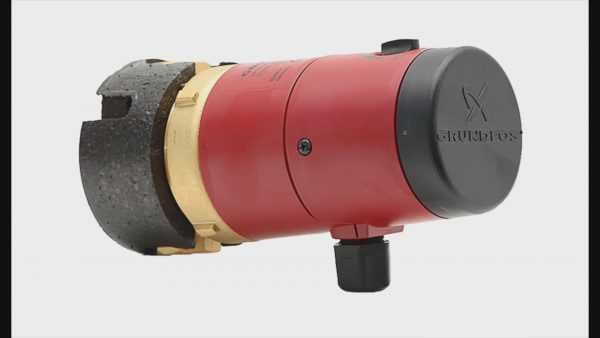

Водонагреватель рекомендуется установить как можно ближе к точкам водозабора, но не всегда, к сожалению, это получается. В результате при открытии крана вам придётся сливать с части трубы между водозабором и баком холодную воду, чтобы дождаться горячей воды от водонагревателя. В этом случае рекомендуется установить рециркуляционный насос для системы горячего водоснабжения.

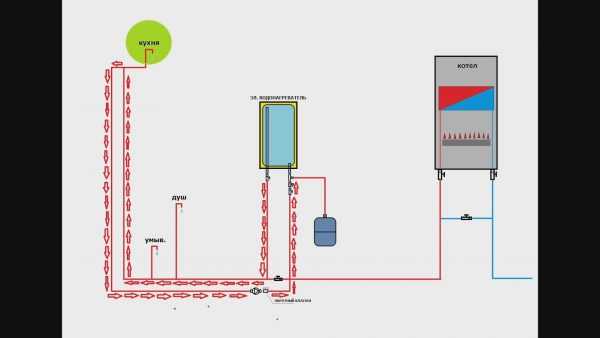

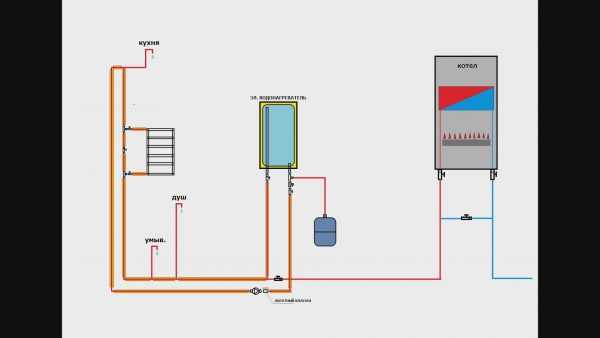

Итак, устанавливаем насос в нашу готовую систему и получаем вот такую картину:

Теперь в данной части трубы у нас всегда будет медленно циркулировать горячая вода, и даже при открытии крана в самой дальней точке мы в ту же секунду получаем горячую воду. В качестве дополнительной опции мы можем врезать в нашу систему полотенцесушитель, который будет тёплым круглый год.

Вот такая получилась система. Ту часть трубы, которая у нас постоянно будет прогреваться, лучше всего запаковать в теплоизоляцию для уменьшения теплопотерь.

  1. Достоинства работы схемы с рециркуляционным насосом

Давайте подведём итоги. Что же мы всё-таки получили? Во-первых, это комфорт. Понятно, что нам не придётся ждать горячую воду, и на кранах всегда будет стабильная температура воды. Во-вторых, экономия, прежде всего по воде. Например, семья из четырёх человек может сэкономить за год от 15 до 25 тысяч литров воды, не сливая её в канализацию просто так в ожидании горячей воды. Также мы немного экономим на газе, потому что котёл будет реже включаться, и немного экономим на электричестве – если у нас насос скважный, он будет реже включаться. В-третьих – у нас увеличивается ресурс котла. Так как котёл будет реже включаться, реже работать, соответственно его узлы прослужат гораздо дольше.

transkribator.guru

То холодная, то горячая вода идет из котла

Другие статьи на эту тему:

Как устранить тактование газового котла в режиме ГВС

Для отопления и горячего водоснабжения квартир и небольших частных домов с одной ванной обычно применяют двухконтурные газовые котлы. Хозяева таких котлов часто сталкиваются с тем, что из крана течет то холодная, то горячая вода. Как говорят в народе котел тактует, режим ГВС котла периодически то отключается, то снова включается.

Описанные в этой статье принципы регулировки, настройки системы горячего водоснабжения подойдут для двухконтурных газовых котлов многих торговых марок и производителей, а также газовых водогрейных колонок.

Почему из котла то холодная, то горячая вода

Двухконтурный газовый котел в режиме горячего водоснабжения (ГВС) работает с максимальной мощностью. Например, в руководстве по эксплуатации котла Protherm Gepard 23 MTV указано, что с заводскими настройками максимальной мощности 23,3 кВт., котел обеспечивает нагрев воды на разницу температур dT=30 оС, при максимальном расходе горячей воды 11,1 л/мин.

Современные смесители производители делают с учетом необходимости экономии воды. Например, в доме, подключенном к центральному водопроводу, получены следующие результаты измерения максимального расхода воды: через сетку душа 6 л/мин., рожок умывальника 4 л/мин., в мойке кухни 5 л/мин.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают.

Горелка котла в режиме ГВС включается при расходе воды 1,5 л/мин. Выключается при 1,1 л/мин. Этот гистерезис является защитой от периодичного включения/выключения горелки при колебаниях величины расхода.

С учетом этих факторов, фактическое количество воды, которое должен нагреть котел за минуту, будет примерно равно —  1,1-4 л/мин.

Очевидно, что разница между заводской настройкой максимальной мощности котла, рассчитанной на нагрев 11,1 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной. Мощность горелки котла в определенных пределах регулируется автоматикой. Но огромная разница между максимальной мощностью,  и мощностью, расходуемой на нагрев реального расхода воды, приводит к тому, что автоматика котла не способна без дополнительных настроек привести мощность котла в соответствие с потребностями системы ГВС.

Большое превышение  установленной на заводе максимальной мощности газового котла в режиме ГВС над мощностью, необходимой для нагрева горячей воды  в водоразборных кранах у пользователей, приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Настройка, регулировка температуры горячей воды в системе ГВС

Диаграмма нагрева водопроводной воды двухконтурным газовым котлом в зависимости от температуры (Т оС) и расхода (Q л/мин) горячей воды. Рабочая область — границы показаны жирной линией. Серая зона, поз.1 — зона тактования котла (переключение между ВКЛ./ВЫКЛ.).

Для нормального подогрева воды котлом, на диаграмме точка пересечения линий температуры и расхода горячей воды (рабочая точка) должна всегда находиться внутри рабочей области, границы которой показаны на диаграмме жирной линией.

Если режим потребления горячей воды выбран так, что рабочая точка будет находиться в серой зоне, поз. 1 на диаграмме, то котел будет тактовать.

Из диаграммы видно, чтобы котел не работал в серой зоне, для устранения тактования при малом расходе воды, температуру нагрева воды лучше устанавливать на максимум, 60 оС .

Как уже упоминалось выше, в доме отсутствует необходимость приготовления больших потоков горячей воды. Намного важнее обеспечить комфортное пользование горячей водой при малом её расходе. С этой целью рабочую область на диаграмме необходимо переместить влево. Сделать это можно, если уменьшить максимальную мощность горелки котла, сократив подачу газа регулировкой газового клапана.

Как не надо бороться с тактованием

Некоторые «специалисты» советуют устанавливать температуру горячей воды поменьше, не более 50 оС, для того, чтобы не разбавлять воду в смесителе при разборе воды, и открывать краны на полный проход.  Тем самым, предлагают избавляться от тактования, увеличивая до максимума проток нагреваемой воды. В некоторых случаях это действительно помогает, если расход воды попадает в рабочую область на диаграме.

В системах ГВС с двухконтурным котлом так делать не советую, и вот почему. При таком способе приходится расходовать воды, а значит и газа, значительно больше, чем это необходимо. Кроме того, необходимость всегда держать большой поток воды из крана, невозможность регулирования температуры воды — все это, создает дискомфорт пользования горячей водой.

Кроме того, дисплей двухконтурного котла показывает не температуру горячей воды на выходе из котла, а температуру отопительной воды на выходе из первичного контура теплообменнике ГВС (обратки).

В системах с двухконтурным котлом автоматика поддерживает постоянной температуру отопительной воды на выходе из первичного контура теплообменника ГВС, а температура горячей воды на выходе из вторичного контура этого теплообменника не регулируется.

Температура горячей воды на выходе будет такая, какая получится, в зависимости от степени открытия водоразборного крана, от температуры воды в водопроводе, от толщины слоя накипи. То есть, при каждом открытии водоразборного крана температура горячей воды будет разная.

Поэтому, необходимую температуру горячей воды на выходе из котла нельзя заранее установить на дисплее.  Если на дисплее установить температуру отопительной воды, например 50 оС , то температура горячей воды из крана всегда будет меньше, и меньше каждый раз по разному.

В системе ГВС с двухконтурным котлом температуру воды  лучше регулировать только непосредственно на кране в момент разбора, смешивая в смесителе с холодной водой. Чтобы была такая возможность, необходимо иметь некоторый запас по температуре воды на выходе из котла.

Для комфортного пользования горячей водой от двухконтурного котла обязательно устанавливаем на дисплее в режиме ГВС температуру  не менее 55 оС .

Настройка максимальной мощности горелки котла в режиме ГВС

Для того, чтобы котел в режиме ГВС нагревал воду равномерно, не тактовал даже при минимальном расходе воды, необходимо максимальную мощность горелки сделать меньше, сократив подачу газа с помощью настройки газового клапана. Тем самым, вся рабочая область на диаграмме переместится влево.

В результате регулировки газового клапана, признаки тактования работы горелки в режиме ГВС будут отсутствовать при изменении расхода горячей воды во всем диапазоне, от максимального (6 л/мин) до минимального, указанного в инструкции (1,1 л/мин). Температуру горячей воды можно будет регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.

Настройка, регулировка газового клапана SIT

Газовый клапан SIT.

Газовый клапан SIT. 1 — измерительный штуцер давления газа на выходе клапана, перед горелкой; 2 — регулировочная гайка максимального расхода газа; 3 — регулировочный винт минимального расхода газа; 4 — крышка регулировочного устройства; 5 — измерительный штуцер давления газа на входе клапана, в газовой сети.

Производители двухконтурных газовых котлов многих торговых марок устанавливает на котлы газовый клапан итальянской фирмы SIT. Настройки максимальной и минимальной мощности горелки котла производятся вращением регулировочных винтов, расположенных на корпусе клапана.

Регулировка давления газа перед горелкой в режиме ГВС:

На дисплее котла температуру горячей воды обязательно установить 60 оС. (о настройке температуры ГВС читайте выше).

Снять крышку регулировочного устройства (поз.4 на рисунке).

Включить на котле режим ГВС, открытием на полный проток крана горячей воды с максимальным расходом воды.

Отрегулировать (уменьшить) давление газа перед горелкой

при помощи винта регулировки максимального расхода газа

(поз.2). При вращении вправо подача газа возрастает,

а при вращении влево — уменьшается. Визуально наблюдать высоту пламени в горелке котла. Цель регулировки — уменьшить подачу газа в горелку так, чтобы горелка работала непрерывно и температура горячей воды из крана оставалась постоянной и комфортной.

Контролируем давление газа в сети

Давление газа в газовой сети может снижаться ниже допустимого для работы котла. Необходимо периодически контролировать давление, особенно в морозы, когда расход газа в сети максимален.

На входе котла измеряют статическое давление и динамическое. Статическое давление — это когда котел не расходует газ. Динамическое давление измеряется при максимальном расходе газа котлом.

Давление в газовой сети, на входе газового клапана измеряют, присоединяя к штуцеру поз.5 трубку U — образного манометра. Для измерения динамического давления открывают на полный проход кран горячей воды.

Нормальное динамическое давление газа на входе газового клапана должно быть в пределах 1,3 — 2,5 кПа (13 — 25 мбар или 132 — 255 мм. вод. ст.). Если при измерении величина динамического давления выходит за указанные пределы, то необходимо обратиться в газовую службу.

 Как измерять давление газа на входе и регулировать минимальное и максимальное давление газа на выходе газового клапана SIT смотрите в этом видео.

От тактования в режиме ГВС избавляются, уменьшая максимальное давление. Для этого вращают против часовой стрелки регулировочную гайку.

U — образный манометр

Простой манометр для измерений на газовом клапане можно сделать из прозрачной пластиковой трубки, заполнив её водой и согнув в виде буквы U. Один конец трубки надевают на штуцер клапана, а другой оставляют открытым. Линейкой измеряют разность уровней воды в ветвях трубки. Измеренное расстояние и будет равно давлению в милиметрах водного столба — мм.вод.ст.

На штуцер газового клапана можно плотно натянуть трубку внутренним диаметром 8 мм. Для трубки другого диаметра придется подбирать переходник.

По окончании измерений не забудьте осторожно завернуть запорный винт на измерительном штуцере и проконтролировать его герметичность.

Регулировка, настройка газового клапана фирмы Honeywell

Газовый клапан Honeywell газового котла. Желтый с проводами разъем установлен на шаговом электродвигателе.

 В некоторых современных котлах, например  «Protherm Gepard» и «Protherm Panther», установлены газовые клапаны фирмы Honeywell.

Настройки давления газа на выходе из газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем газового клапана производится с панели управления котла через сервисное меню.

Настройку газового клапана с шаговым электродвигателем через сервисное меню рассмотрим на примере газовых котлов Protherm Gepard и Protherm Panther.

Доступ в сервисное меню котла Protherm

Электромеханические устройства котла (электроклапаны, шаговые и обычные электромоторы, датчики) управляются микропроцессором электронной платы управления в соответствии с заложенной программой.

Настройки программы работы котла можно менять на панели управления с помощью двух меню — общедоступного пользовательского и скрытого сервисного меню.

Доступ в сервисное меню котла Gepard

Управление котлом Protherm Gepard производится с панели управления через общедоступное пользовательское меню. О том, как хозяину управлять котлом, написано в руководстве по эксплуатации.

На панели управления можно вызвать еще одно, скрытое меню — сервисное, предназначенное для специалистов. Сервисное меню становится доступным на экране дисплея после ввода кода.

Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться — появится цифра 0.

— С помощью кнопок + или  (2), введите код, число 35.

— Подтвердите ввод кода нажатием кнопки mode (1).

После этого на дисплее высветится 1-ая строка меню в виде перемежающихся на экране символов: d. 0.

— С помощью кнопок + или  (2), введите число с необходимым номером строки меню: d.**

Чтобы изменить значение параметра в строке меню:

— Нажмите кнопку «mode», чтобы перейти от обозначения номера строки меню «d.**» к значению параметра (на дисплее попеременно высвечивается символ «=» и значение параметра).

— Изменяйте значения высвечиваемых параметров с помощью кнопок + или — (3) на панели котла.

— Через 3 секунды после изменения, новые значения автоматически подтверждаются.

Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.

Доступ в сервисное меню котла Panther (Пантера)

Панель управления котла Protherm Panther имеет некоторые отличия от котла Protherm Gepard. Панель управления котла имеет скрытое сервисное меню, которое становится доступным при вводе кода.

Панель управления котла Protherm Panther (Пантера)

Для доступа к сервисному меню котла Protherm Panther (Пантера) необходимо:

Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться.

— С помощью кнопок слева + или  (2), введите код доступа в сервисное меню — число 35 в левой половине дисплея.

— Подтвердите ввод кода нажатием кнопки mode (1).

После этого на дисплее высветится 1-ая строка меню в виде символов d.00 с номером строки меню в левой половинке дисплея, и числовое значение параметра строки — в правой половине дисплея.

— С помощью кнопок слева + или  (2), введите число с необходимым номером строки меню: d.**.

Чтобы изменить значение параметра в строке меню:

— Изменяйте значения высвечиваемых параметров строки с помощью кнопок справа + или  (3) на панели котла.

— Через 3 секунды после изменения, новые значения автоматически подтверждаются.

Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.

Команды сервисного меню и порядок настройки мощности котла Protherm Panther (Пантера) аналогичны приведенным для котла Protherm Gepard.

Описание некоторых команд сервисного меню

Строка d.36 — показывает на дисплее расход горячей воды измеренный датчиком протока, л/мин. при разборе горячей воды (только для чтения).

Определим расход горячей воды в нашей квартире (в доме). Строка d.36 сервисного меню показывает на дисплее расход горячей воды, измеренный датчиком протока, л/мин. Выводим на дисплей параметр строки d.36, затем открываем поочередно на полный проток водоразборные краны ГВС в квартире (в доме) и записываем показания расхода воды с дисплея.

Строка d.53 — настройка максимальной мощности горелки котла смещением максимального положения шагового электродвигателя газового клапана фирмы Honeywell. Диапазон возможных значений параметра от =0 до =-99 (отрицательные значения со знаком минус). Чем меньше значение параметра, тем слабее интенсивность горения газа.

Строка d.88 — Защита от гидроударов в разводке холодной воды (для котлов KTV и КОV) . Возможность изменения параметра приводит к устранению реакции на гидроудары, которые встречаются в некоторых случаях в трубопроводах холодной воды. Например, в момент закрытия автоматического клапана в смывном бачке унитаза (или стиральной, или посудомоечной машины), в трубах водопровода может возникать скачок давления (гидроудар) .  Следствием этого может стать ложное срабатывание датчика расхода (турбинки) водопроводной воды, которое приведет к кратковременной нежелательной активации режима ГВС котла. Заводская настройка 0 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 1,5 л/мин. Изменение параметра на значение 1 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 3,7 л/мин. При этом продолжительность расхода должна составлять минимум 2 секунды.

Строка d.96 — Настройка котла на параметры, установленные с производства. В случае, если настройка приводит к неправильной работе или сбоям, возможно восстановить заводские настройки котла. Настройка: 0 — замена на настройки с производства не будет выполнена; 1 — будет произведен возврат на заводские настройки Примечание: при входе в настройку данного параметра на дисплее всегда отображается параметр «0».

Настройка, регулировка максимальной мощности котла с газовым клапаном Honeywell

Производитель котлов Protherm Gepard (Panther) на некоторые версии котлов, вместо газового клапана фирмы Honeywell, устанавливает газовый клапан SIT 845 Sigma. Настройка этого клапана описана выше. В сервисном меню котлов Protherm с клапаном SIT строки d.52 и d.53 отсутствуют.

Для настройки газового клапана работа котла переводится в режим ГВС. Для этого, открываем на полный проход кран разбора горячей воды с максимальным расходом, в нашем примере это кран на сетку душа.

В сервисном меню выбираем строку d.53, нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в режиме максимальной мощности. Например, на новом котле заводская настройка параметра максимальной мощности в строке d.53 была = -17 и имело место тактование горелки в режиме ГВС.

Проводим эксперименты — устанавливаем почти минимальное значение параметра в строке d.53 =-90 и проверяем результат. Тактование должно прекратится, но температура воды из крана нас может не устраивать. Тогда увеличиваем параметр в строке d.53 =-80 (-80 больше, чем -90) и наблюдаем рост температуры воды в кране. Так, по шагам, увеличиваем параметр в строке d.53 до тех пор, пока не добьемся необходимой температуры воды из крана.

Увеличивая параметр в строке d.53 , можно прийти к такому результату, что котел начнет тактовать, и температура горячей воды в кране будет оставаться низкой. В этом случае, как правило, необходимо почистить теплообменник ГВС от накипи.

Например, на новом котле температура горячей воды в кране достигала 55 оС , после установки в строке d.53 параметра = — 90 (напоминаю, заводская настройка была = -17). Признаки тактования работы горелки в режиме ГВС отсутствовали при изменении расхода во всем диапазоне, от максимального (6 л/мин) до минимального, указанного в инструкции (1,1 л/мин). Температуру горячей воды можно регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.

stroylegko.com

То холодная, то горячая вода идет из котла

Другие статьи на эту тему:

Как устранить тактование газового котла в режиме ГВС

Для отопления и горячего водоснабжения квартир и небольших частных домов с одной ванной обычно применяют двухконтурные газовые котлы. Хозяева таких котлов часто сталкиваются с тем, что из крана течет то холодная, то горячая вода. Как говорят в народе котел тактует, режим ГВС котла периодически то отключается, то снова включается.

Описанные в этой статье принципы регулировки, настройки системы горячего водоснабжения подойдут для двухконтурных газовых котлов многих торговых марок и производителей, а также газовых водогрейных колонок.

Почему из котла то холодная, то горячая вода

Двухконтурный газовый котел в режиме горячего водоснабжения (ГВС) работает с максимальной мощностью. Например, в руководстве по эксплуатации котла Protherm Gepard 23 MTV указано, что с заводскими настройками максимальной мощности 23,3 кВт., котел обеспечивает нагрев воды на разницу температур dT=30 оС, при максимальном расходе горячей воды 11,1 л/мин.

Современные смесители производители делают с учетом необходимости экономии воды. Например, в доме, подключенном к центральному водопроводу, получены следующие результаты измерения максимального расхода воды: через сетку душа 6 л/мин., рожок умывальника 4 л/мин., в мойке кухни 5 л/мин.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают.

Горелка котла в режиме ГВС включается при расходе воды 1,5 л/мин. Выключается при 1,1 л/мин. Этот гистерезис является защитой от периодичного включения/выключения горелки при колебаниях величины расхода.

С учетом этих факторов, фактическое количество воды, которое должен нагреть котел за минуту, будет примерно равно —  1,1-4 л/мин.

Очевидно, что разница между заводской настройкой максимальной мощности котла, рассчитанной на нагрев 11,1 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной. Мощность горелки котла в определенных пределах регулируется автоматикой. Но огромная разница между максимальной мощностью,  и мощностью, расходуемой на нагрев реального расхода воды, приводит к тому, что автоматика котла не способна без дополнительных настроек привести мощность котла в соответствие с потребностями системы ГВС.

Большое превышение  установленной на заводе максимальной мощности газового котла в режиме ГВС над мощностью, необходимой для нагрева горячей воды  в водоразборных кранах у пользователей, приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Настройка, регулировка температуры горячей воды в системе ГВС

Диаграмма нагрева водопроводной воды двухконтурным газовым котлом в зависимости от температуры (Т оС) и расхода (Q л/мин) горячей воды. Рабочая область — границы показаны жирной линией. Серая зона, поз.1 — зона тактования котла (переключение между ВКЛ./ВЫКЛ.).

Для нормального подогрева воды котлом, на диаграмме точка пересечения линий температуры и расхода горячей воды (рабочая точка) должна всегда находиться внутри рабочей области, границы которой показаны на диаграмме жирной линией.

Если режим потребления горячей воды выбран так, что рабочая точка будет находиться в серой зоне, поз. 1 на диаграмме, то котел будет тактовать.

Из диаграммы видно, чтобы котел не работал в серой зоне, для устранения тактования при малом расходе воды, температуру нагрева воды лучше устанавливать на максимум, 60 оС .

Как уже упоминалось выше, в доме отсутствует необходимость приготовления больших потоков горячей воды. Намного важнее обеспечить комфортное пользование горячей водой при малом её расходе. С этой целью рабочую область на диаграмме необходимо переместить влево. Сделать это можно, если уменьшить максимальную мощность горелки котла, сократив подачу газа регулировкой газового клапана.

Как не надо бороться с тактованием

Некоторые «специалисты» советуют устанавливать температуру горячей воды поменьше, не более 50 оС, для того, чтобы не разбавлять воду в смесителе при разборе воды, и открывать краны на полный проход.  Тем самым, предлагают избавляться от тактования, увеличивая до максимума проток нагреваемой воды. В некоторых случаях это действительно помогает, если расход воды попадает в рабочую область на диаграме.

В системах ГВС с двухконтурным котлом так делать не советую, и вот почему. При таком способе приходится расходовать воды, а значит и газа, значительно больше, чем это необходимо. Кроме того, необходимость всегда держать большой поток воды из крана, невозможность регулирования температуры воды — все это, создает дискомфорт пользования горячей водой.

Кроме того, дисплей двухконтурного котла показывает не температуру горячей воды на выходе из котла, а температуру отопительной воды на выходе из первичного контура теплообменнике ГВС (обратки).

В системах с двухконтурным котлом автоматика поддерживает постоянной температуру отопительной воды на выходе из первичного контура теплообменника ГВС, а температура горячей воды на выходе из вторичного контура этого теплообменника не регулируется.

Температура горячей воды на выходе будет такая, какая получится, в зависимости от степени открытия водоразборного крана, от температуры воды в водопроводе, от толщины слоя накипи. То есть, при каждом открытии водоразборного крана температура горячей воды будет разная.

Поэтому, необходимую температуру горячей воды на выходе из котла нельзя заранее установить на дисплее.  Если на дисплее установить температуру отопительной воды, например 50 оС , то температура горячей воды из крана всегда будет меньше, и меньше каждый раз по разному.

В системе ГВС с двухконтурным котлом температуру воды  лучше регулировать только непосредственно на кране в момент разбора, смешивая в смесителе с холодной водой. Чтобы была такая возможность, необходимо иметь некоторый запас по температуре воды на выходе из котла.

Для комфортного пользования горячей водой от двухконтурного котла обязательно устанавливаем на дисплее в режиме ГВС температуру  не менее 55 оС .

Настройка максимальной мощности горелки котла в режиме ГВС

Для того, чтобы котел в режиме ГВС нагревал воду равномерно, не тактовал даже при минимальном расходе воды, необходимо максимальную мощность горелки сделать меньше, сократив подачу газа с помощью настройки газового клапана. Тем самым, вся рабочая область на диаграмме переместится влево.

В результате регулировки газового клапана, признаки тактования работы горелки в режиме ГВС будут отсутствовать при изменении расхода горячей воды во всем диапазоне, от максимального (6 л/мин) до минимального, указанного в инструкции (1,1 л/мин). Температуру горячей воды можно будет регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.

Настройка, регулировка газового клапана SIT

Газовый клапан SIT.

Газовый клапан SIT. 1 — измерительный штуцер давления газа на выходе клапана, перед горелкой; 2 — регулировочная гайка максимального расхода газа; 3 — регулировочный винт минимального расхода газа; 4 — крышка регулировочного устройства; 5 — измерительный штуцер давления газа на входе клапана, в газовой сети.

Производители двухконтурных газовых котлов многих торговых марок устанавливает на котлы газовый клапан итальянской фирмы SIT. Настройки максимальной и минимальной мощности горелки котла производятся вращением регулировочных винтов, расположенных на корпусе клапана.

Регулировка давления газа перед горелкой в режиме ГВС:

На дисплее котла температуру горячей воды обязательно установить 60 оС. (о настройке температуры ГВС читайте выше).

Снять крышку регулировочного устройства (поз.4 на рисунке).

Включить на котле режим ГВС, открытием на полный проток крана горячей воды с максимальным расходом воды.

Отрегулировать (уменьшить) давление газа перед горелкой

при помощи винта регулировки максимального расхода газа

(поз.2). При вращении вправо подача газа возрастает,

а при вращении влево — уменьшается. Визуально наблюдать высоту пламени в горелке котла. Цель регулировки — уменьшить подачу газа в горелку так, чтобы горелка работала непрерывно и температура горячей воды из крана оставалась постоянной и комфортной.

Контролируем давление газа в сети

Давление газа в газовой сети может снижаться ниже допустимого для работы котла. Необходимо периодически контролировать давление, особенно в морозы, когда расход газа в сети максимален.

На входе котла измеряют статическое давление и динамическое. Статическое давление — это когда котел не расходует газ. Динамическое давление измеряется при максимальном расходе газа котлом.

Давление в газовой сети, на входе газового клапана измеряют, присоединяя к штуцеру поз.5 трубку U — образного манометра. Для измерения динамического давления открывают на полный проход кран горячей воды.

Нормальное динамическое давление газа на входе газового клапана должно быть в пределах 1,3 — 2,5 кПа (13 — 25 мбар или 132 — 255 мм. вод. ст.). Если при измерении величина динамического давления выходит за указанные пределы, то необходимо обратиться в газовую службу.

 Как измерять давление газа на входе и регулировать минимальное и максимальное давление газа на выходе газового клапана SIT смотрите в этом видео.

От тактования в режиме ГВС избавляются, уменьшая максимальное давление. Для этого вращают против часовой стрелки регулировочную гайку.

U — образный манометр

Простой манометр для измерений на газовом клапане можно сделать из прозрачной пластиковой трубки, заполнив её водой и согнув в виде буквы U. Один конец трубки надевают на штуцер клапана, а другой оставляют открытым. Линейкой измеряют разность уровней воды в ветвях трубки. Измеренное расстояние и будет равно давлению в милиметрах водного столба — мм.вод.ст.

На штуцер газового клапана можно плотно натянуть трубку внутренним диаметром 8 мм. Для трубки другого диаметра придется подбирать переходник.

По окончании измерений не забудьте осторожно завернуть запорный винт на измерительном штуцере и проконтролировать его герметичность.

Регулировка, настройка газового клапана фирмы Honeywell

Газовый клапан Honeywell газового котла. Желтый с проводами разъем установлен на шаговом электродвигателе.

 В некоторых современных котлах, например  «Protherm Gepard» и «Protherm Panther», установлены газовые клапаны фирмы Honeywell.

Настройки давления газа на выходе из газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем газового клапана производится с панели управления котла через сервисное меню.

Настройку газового клапана с шаговым электродвигателем через сервисное меню рассмотрим на примере газовых котлов Protherm Gepard и Protherm Panther.

Доступ в сервисное меню котла Protherm

Электромеханические устройства котла (электроклапаны, шаговые и обычные электромоторы, датчики) управляются микропроцессором электронной платы управления в соответствии с заложенной программой.

Настройки программы работы котла можно менять на панели управления с помощью двух меню — общедоступного пользовательского и скрытого сервисного меню.

Доступ в сервисное меню котла Gepard

Управление котлом Protherm Gepard производится с панели управления через общедоступное пользовательское меню. О том, как хозяину управлять котлом, написано в руководстве по эксплуатации.

На панели управления можно вызвать еще одно, скрытое меню — сервисное, предназначенное для специалистов. Сервисное меню становится доступным на экране дисплея после ввода кода.

Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться — появится цифра 0.

— С помощью кнопок + или  (2), введите код, число 35.

— Подтвердите ввод кода нажатием кнопки mode (1).

После этого на дисплее высветится 1-ая строка меню в виде перемежающихся на экране символов: d. 0.

— С помощью кнопок + или  (2), введите число с необходимым номером строки меню: d.**

Чтобы изменить значение параметра в строке меню:

— Нажмите кнопку «mode», чтобы перейти от обозначения номера строки меню «d.**» к значению параметра (на дисплее попеременно высвечивается символ «=» и значение параметра).

— Изменяйте значения высвечиваемых параметров с помощью кнопок + или — (3) на панели котла.

— Через 3 секунды после изменения, новые значения автоматически подтверждаются.

Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.

Доступ в сервисное меню котла Panther (Пантера)

Панель управления котла Protherm Panther имеет некоторые отличия от котла Protherm Gepard. Панель управления котла имеет скрытое сервисное меню, которое становится доступным при вводе кода.

Панель управления котла Protherm Panther (Пантера)

Для доступа к сервисному меню котла Protherm Panther (Пантера) необходимо:

Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться.

— С помощью кнопок слева + или  (2), введите код доступа в сервисное меню — число 35 в левой половине дисплея.

— Подтвердите ввод кода нажатием кнопки mode (1).

После этого на дисплее высветится 1-ая строка меню в виде символов d.00 с номером строки меню в левой половинке дисплея, и числовое значение параметра строки — в правой половине дисплея.

— С помощью кнопок слева + или  (2), введите число с необходимым номером строки меню: d.**.

Чтобы изменить значение параметра в строке меню:

— Изменяйте значения высвечиваемых параметров строки с помощью кнопок справа + или  (3) на панели котла.

— Через 3 секунды после изменения, новые значения автоматически подтверждаются.

Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.

Команды сервисного меню и порядок настройки мощности котла Protherm Panther (Пантера) аналогичны приведенным для котла Protherm Gepard.

Описание некоторых команд сервисного меню

Строка d.36 — показывает на дисплее расход горячей воды измеренный датчиком протока, л/мин. при разборе горячей воды (только для чтения).

Определим расход горячей воды в нашей квартире (в доме). Строка d.36 сервисного меню показывает на дисплее расход горячей воды, измеренный датчиком протока, л/мин. Выводим на дисплей параметр строки d.36, затем открываем поочередно на полный проток водоразборные краны ГВС в квартире (в доме) и записываем показания расхода воды с дисплея.

Строка d.53 — настройка максимальной мощности горелки котла смещением максимального положения шагового электродвигателя газового клапана фирмы Honeywell. Диапазон возможных значений параметра от =0 до =-99 (отрицательные значения со знаком минус). Чем меньше значение параметра, тем слабее интенсивность горения газа.

Строка d.88 — Защита от гидроударов в разводке холодной воды (для котлов KTV и КОV) . Возможность изменения параметра приводит к устранению реакции на гидроудары, которые встречаются в некоторых случаях в трубопроводах холодной воды. Например, в момент закрытия автоматического клапана в смывном бачке унитаза (или стиральной, или посудомоечной машины), в трубах водопровода может возникать скачок давления (гидроудар) .  Следствием этого может стать ложное срабатывание датчика расхода (турбинки) водопроводной воды, которое приведет к кратковременной нежелательной активации режима ГВС котла. Заводская настройка 0 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 1,5 л/мин. Изменение параметра на значение 1 = активация процесса зажигания на нагрев водопроводной воды при величине расхода 3,7 л/мин. При этом продолжительность расхода должна составлять минимум 2 секунды.

Строка d.96 — Настройка котла на параметры, установленные с производства. В случае, если настройка приводит к неправильной работе или сбоям, возможно восстановить заводские настройки котла. Настройка: 0 — замена на настройки с производства не будет выполнена; 1 — будет произведен возврат на заводские настройки Примечание: при входе в настройку данного параметра на дисплее всегда отображается параметр «0».

Настройка, регулировка максимальной мощности котла с газовым клапаном Honeywell

Производитель котлов Protherm Gepard (Panther) на некоторые версии котлов, вместо газового клапана фирмы Honeywell, устанавливает газовый клапан SIT 845 Sigma. Настройка этого клапана описана выше. В сервисном меню котлов Protherm с клапаном SIT строки d.52 и d.53 отсутствуют.

Для настройки газового клапана работа котла переводится в режим ГВС. Для этого, открываем на полный проход кран разбора горячей воды с максимальным расходом, в нашем примере это кран на сетку душа.

В сервисном меню выбираем строку d.53, нажимаем кнопку «mode» и видим на дисплее значение параметра положения шагового электродвигателя газового клапана в режиме максимальной мощности. Например, на новом котле заводская настройка параметра максимальной мощности в строке d.53 была = -17 и имело место тактование горелки в режиме ГВС.

Проводим эксперименты — устанавливаем почти минимальное значение параметра в строке d.53 =-90 и проверяем результат. Тактование должно прекратится, но температура воды из крана нас может не устраивать. Тогда увеличиваем параметр в строке d.53 =-80 (-80 больше, чем -90) и наблюдаем рост температуры воды в кране. Так, по шагам, увеличиваем параметр в строке d.53 до тех пор, пока не добьемся необходимой температуры воды из крана.

Увеличивая параметр в строке d.53 , можно прийти к такому результату, что котел начнет тактовать, и температура горячей воды в кране будет оставаться низкой. В этом случае, как правило, необходимо почистить теплообменник ГВС от накипи.

Например, на новом котле температура горячей воды в кране достигала 55 оС , после установки в строке d.53 параметра = — 90 (напоминаю, заводская настройка была = -17). Признаки тактования работы горелки в режиме ГВС отсутствовали при изменении расхода во всем диапазоне, от максимального (6 л/мин) до минимального, указанного в инструкции (1,1 л/мин). Температуру горячей воды можно регулировать смесителем, изменяя расход воды и смешивая её с холодной в ограниченных, но вполне комфортных пределах.

sladkiyson.net

Недостатки Двухконтурных газовых котлов - Котлы Viessmann

У двухконтурных (комбинированных) котлов есть некоторые важные преимущества, но и забывать про их недостатки не стоит.
Да, отопление и приготовление горячей воды одним устройством это дешевле и занимает меньше места, но…

Главные недостатки двухконтурных котлов

  • Слабый напор горячей воды;
  • Горячей воды просто мало — ее не хватит, если двое человек, например, утром захотят принять душ. Или дети вечером будут принимать ванну у себя, а в во второй ванной комнате взрослые тоже захотят воспользоваться горячей водой;
  • Скачки температуры воды — то холодно, то обжигает;
  • Горячая вода идет из крана не сразу;
  • Напор и температура горячей воды скачет в зависимости от давления холодной воды;
  • Проточный теплообменник достаточно быстро набирает накипь, забивается и создает проблемы;
  • Двухконтурный котле требует больше технического обслуживания и внимания к вторичному теплообменнику;
  • Невозможно организовать рециркуляцию горячей воды;
  • Элитная сантехника будет плохо работать, так для нее нужен гораздо более сильный напор воды.

Не все недостатки заметны сразу, но со временем.

Когда пойдет горячая вода из двухконтурного котла ?

Если Вы планируете использовать котел для приготовления горячей воды в теплое время года, то стоит учесть, что:

  • Летом котел часто отключается, так как и так тепло;
  • Если Вы открыли кран, то двухконтурному котлу нужно время, чтобы включится. И не всякий котел включается мгновенно — может пройти, например, 20 секунд, пока котел проведет все внутренние тесты перед запуском горелки и проточного водонагревателя;
  • Пока котел запускается — Вы теряете свое время и ждете, когда же пойдет теплая вода нормальной температуры.
  • Аналогичная ситуация может возникнуть и зимой. Например, Вы построили энергоэффективный дом, который очень долго держит тепло. В таком доме котел может отключиться на долгий срок, но горячая вода Вам нужна регулярно в течении дня.

xn--80adjlvha2aa.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
