Подключение котла отопления от генератора. Схема подключения

Для полноценного существования загородный дом помимо общего питания от основной электрической сети должен быть обеспечен альтернативными источниками электропитания. Здесь наиболее популярным и общедоступным считается бытовой генератор.

Для того чтобы ваш дом не остался без электричества, во время аварийной ситуации, рассмотрим вариант установки АВР (автоматического включения резерва) для перевода питания с электрической сети на генератор.

Если быть точным, то это действие будет называться автоматикой восстановления действующего электропитания.

Стандартный запуск генератора в работу

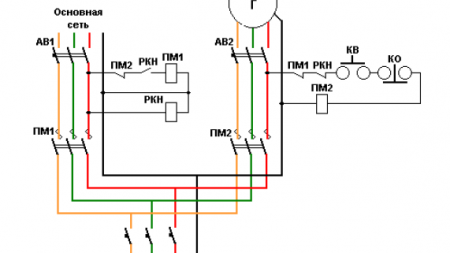

Рис.№1. Трехфазная схема автоматического восстановления рабочего электропитания от бытового генератора.

Для запуска генератора предусмотрен кнопочный пост с кнопками «пуск» (КВ) и «стоп» (КО). Реле РКН выполняет функцию блокирующего элемента цепи.

При исчезновении основного питания требуется провести некоторые самостоятельные действия, чтобы запустить генератор. Подойдя к генератору, проверяем наличие топлива в баке, состояние масляной системы, свечей зажигания. Включаем ключ зажигания, открываем топливо и воздушную заслонку, начинаем запускать. После запуска, включаем вводной автомат и кнопку «пуск». Автоматическое включение получается весьма условное.

После подачи основного питания, включается реле контроля напряжения, катушка ПМ2 разрывает цепь, команда об отключении ПМ дает возможность запуска пускателя на основном вводе ПМ1. После этого останавливаем двигатель генератора. Это так называемая упрощенная схема запуска резервного генератора.

Автоматическая схема ввода генератора в работу

Рис. №2. Трехфазная схема автоматического включения генератора в сеть

Схема дополнена некоторыми добавочными элементами. Реле РКН1 – контролирует напряжение в главной питающей линии, оно замыкает цепь подачи напряжения от аккумулятора к стартеру (РКН1

2), а также служит замыкания цепи зажигания (РКН1₃). После пуска генератора и появления величины напряжения удовлетворяющим всем требованиям, реле РКН2 подает питание на пускатель ПМ2, он подает питание потребителю.

Восстановление питания осуществляется за счет РКН1. Контакт РКН4 прерывает катушку РКН2. Контакт РКН1₂ служит для разрыва цепи зажигания от двигателя к генератору.

Генератор, электрическая сеть и автоматический отопительный котел

Стандартный генератор, сконструированный по классической схеме, вырабатывает пилообразную синусоиду сетевого напряжения, поэтому желательно для котла обогрева использовать инверторный генератор, выдающий напряжение в виде чистого синуса (волна). Частота от обычного генератора вырабатывается со значением отличным от промышленной частоты сети переменного напряжения в 50Гц. Напряжение также отличается от стандартного напряжения 220В. А многим, например, газовым отопительным котлам необходимо напряжение с четко выраженной нейтралью и фазой., в обычных же генераторах четкая фаза отсутствует.

Для котлов, которые работают на дизтопливе, необходимо заземление. Для полноценного подключения котла от резервной цепи, желательно, чтобы генератор был инверторного типа. Его конструкция выдает чистую синусоиду напряжения.

Для качественного подключения отопительного котла от генератора необходимо использовать ИБП, и лучше, если он будет с двойным преобразователем. Есть возможность установить источник питания со встроенными батареями или аккумулятором, в этом случае ИБП будет выполнять функцию преобразователя переменного тока, что даст возможность пользователю выиграть несколько минут для запуска генератора и для того чтобы сохранить беспрерывный режим работы отопительного котла. Тот же генератор можно использовать как зарядное устройство для аккумуляторных батарей.

Котел и циркулярный насос, его наличие в отопительной сети необходимо, не выйдут из строя после того как пойдет питание от генератора, но такая вероятность тем не менее присутствует, она всегда возрастает при периодическом использовании генератора для питания котла.

Рис.№3.Схема подключения отопительного газового котла от генератора через ИБП.

Идеальный вариант ИБП on-line типа, Его плюсы:

1. Напряжение на систему отопления будет поступать беспрерывно.
2. Отопительный котел имеет четко обозначенную нейтраль и фазу, это необходимо для котлов с датчиком горения.
3. Синусоида напряжения имеет чистый вид.
4. Превосходная стабилизация напряжения сети, ИБП справляется с задачей ограждения от высокочастотных импульсов и помех от сварочного оборудования.
5. Возможность справляться с повышением качества сетевого напряжения без стабилизатора напряжения.
6. Увеличение времени автономной работы с аккумуляторами до нескольких суток, особенно если установить аккумуляторы большой емкости.

Правила безопасности, необходимые к выполнению при эксплуатации генератора питающего отопительный котел.

Схемы подключения нагрузки от генератора

1. Корпус генератора целесообразно заземлять, можно объединить вместе с проводом РЕ.

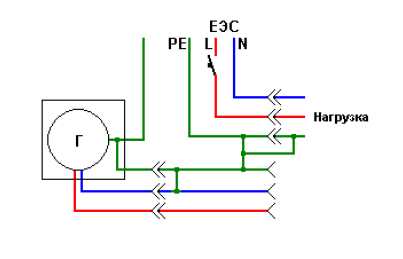

Рис. №4. Способ заземления генератора.

2. Для получения явно выраженного фазного и нулевого провода, вывод генератора объединяется с заземляющим проводником.



Рис..№5.Схема, демонстрирующая,  как вывод генератора объединяется с заземлением.



3. Запрещено совмещать рабочий нулевой провод с нулевым защитным проводом в сети постоянного и однофазного тока. Для выполнения задачи нулевого защитного проводника необходимо использовать третий провод.
4. Оптимальная схема подключения генератора состоит в проведении заземления независимым проводником. Защитный провод ведется к нагрузке через розетку расположенную на электрическом щите. Фазный провод в контакте разъема (розетки) шунтируется, чтобы избежать неустойчивого контакта. Схема приобретает такой вид.

Рис. №6. Завершающая схема подключения генератора с нагрузкой.



Таким образом, главное при подключении отопительного котла от бензинового или дизельного генератора выбрать правильную модель и подобрать ИБП, для того чтобы на  выходе была правильная синусоида напряжения.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

elektronchic.ru

как подключить котел к генератору

В этой статье речь идет только о проблеме подключения газовых котлов к генератору.

И Вы читаете эту статью по двум причинам:

1. у Вас уже есть котел и генератор, и котел не хочет работать с генератором, при этом газовая горелка пытается зажечься, но через 3-5 секунд гаснет.
2. Вы только планируете купить генератор, для питания котла в случае аварии централизованного электропитания.

Причина одна – отсутствие твердого нуля на генераторе. В составе каждого современного котла есть устройство, контролирующее наличие пламени в камере сгорания. Это называется “газ-контроль”. Принцип работы заключается в непрерывном измерении тока ионизации, протекающем между металлическим штырем, изолированным от корпуса горелки и самим корпусом камеры сгорания. На штырь подается “фаза”, а фаза – это 220 вольт по отношению к “земле”, а корпус – это “земля” – 0 вольт. Плата управления котлом измеряет величину тока ионизации, и если он в допустимых пределах – то все нормально, газ подается, пламя есть, газ сгорает, опасности нет. В случае, если тока ионизации нет, или он маленький (менее 20мА) плата управления расценивает как отсутствие пламени в камере сгорания и дает сигнал к новому поджигу горелки, и так несколько раз. Если ток ионизации не появился, блокируется подача газа в целях безопасности.

В Генераторах, не имеющих нуля, на выходе присутствует синусоидальное напряжение амплитудой 220 вольт, но это напряжение или как правильнее сказать, разница потенциалов, присутствует между двумя “дырками” в выходной розетке. А если измерить вольтметром разность потенциалов между “корпусом” генератора и каждой из “дырок” розетки, то 220 вольт не получится – а тестер будет показывать 110 и 110 вольт на холостом ходу, и например 50 и 170 вольт под нагрузкой. Если вилку питания от газового котла воткнуть в такой генератор, то на штырь будет подаваться не 220 вольт, а 110. Этого напряжения будет недостаточно для нормального значения тока ионизации и сработает система газ-контроля.

Что делать? Вывод напрашивается такой – необходимо просто одну из дырок выходной розетки генератора соединить с нулем (нулевой шиной дома). Но так делать нельзя для инверторных генераторов- нулевая шина соединяется на вводе в дом с земляной шиной. Поэтому получится, что Вы коротите один из выходов в розетке на тот же корпус генератора, т.к. корпус генератора по правилам эксплуатации должен быть заземлен. В этом случае высока вероятность выхода из строя катушки генератора.

Выход только один – установка развязывающего трансформатора. Схема соединения показана на рис. Физически мы разделяем выходную цепь генератора от входной цепи котла и имеем полное право соединить один из выходов трансформатора с нулевой шиной дома. На катушки генератора такое соединение уже никак негативно не повлияет. Еще один плюс в при установке развязывающего трансформатора заключается в его свойствах сглаживать резкие скачки напряжения. Трансформатор – это катушка, а катушка это индуктивность, а индуктивность всегда сопротивляется резкому нарастанию (фронту) сигнала.

Специалисты компании BAXi ссылка на сайт форума производителя котлов BAXI советуют решить эту проблему применением специально разработанного устройства Teplocom GF.

ibp-dla-kotlov.ru

Генератор для газового котла: подключение, бензогенератор

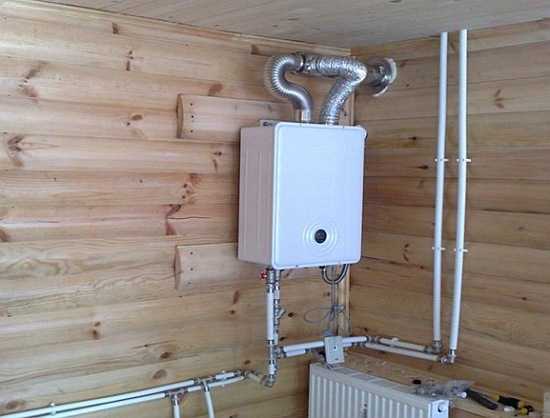

Современные владельцы домов и квартир стремятся сделать всё для того, чтобы обеспечить свои семьи комфортом и уютом. Одним из условий комфортного проживания является тепло в помещениях в зимние месяцы и в межсезонье. Самым верным путём обеспечения климатических комфортных условий, независимых от внешних факторов, является установка газового котла.

Это устройство может бесперебойно отапливать помещения, а также, что немаловажно, поставлять в дом горячую воду. Решение вопроса отопления таким образом обеспечивает полную независимость домовладельцев и их семей от центральных сетей, даёт им возможность самим регулировать температуру и греться тогда, когда в этом есть необходимость. Идеальным решением для автономной отопительной системы будет подключение к ней бензогенератора для газового котла.

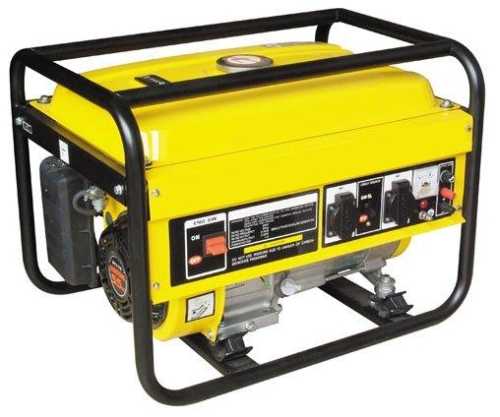

Рис. 1 Бензогенератор

Деталь, необходимая для котлов с электрическим розжигом

Генератор упомянут не случайно. Если уж говорить о полной независимости дома от внешних сетей, то это устройство является одним из элементов её обеспечения. Особенно, если речь идёт о загородных домах, располагающихся в зонах, где в силу каких-то причин, возможно отключение электричества. В данном случае бензогенератор будет необходим.

Дело в том, что все котлы по способу подключения делятся на:

• системы с пьезорозжигом;
• с электронным розжигом.

В первых пламя разжигается вручную. А вот вторым, чтобы начать работу, необходимо электричество. Что делать, если оно отсутствует? Естественно, что в таких случаях спасает генератор. Он позволяет включать лампочки, поддерживает «жизнь» в холодильнике, даёт возможность смотреть телевизор. Он же запустит и газовый котёл, тем самым, не дав людям замёрзнуть.

Вопрос лишь в том, какой бензогенератор будет идеален для той или иной отопительной системы. Тут есть серьёзная проблема, связанная с тем, что многие бензиновые генераторы, не зависимо от какого они производителя, не в состоянии обеспечить на выходе качественный электрический ток. Как известно, автоматика очень страдает от перепадов напряжения.

Какой бензогенератор выбрать?

Для того чтобы бензиновый генератор для газового котла не выводил из строя автоматику, необходимо выбрать устройство, способное работать в условиях стабильного напряжения.

Бензогенераторы бывают двух типов:

• с двухтактным двигателем;
• с четырёхтактным двигателем.

Они могут быть синхронными либо асинхронными.

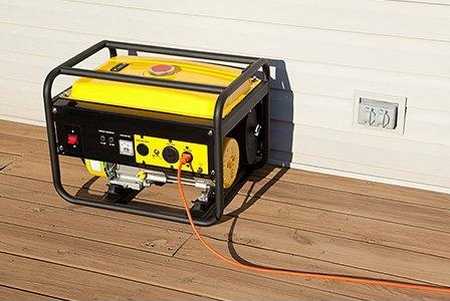

Рис. 2 Бензогенератор в загородном доме

Практика показала, что синхронные генераторы, отличающиеся наличием обмотки, способны поддерживать стабильное напряжение и при этом на них не влияют резкие перепады нагрузок. Правда при их эксплуатации выявляется существенный недостаток: выгорание щитка.

Что касается асинхронного генератора, его преимущество в простоте конструкции. Недостатком является то, что он восприимчив к резким нагрузкам. Как выбрать оптимальный бензогенератор для газового котла, чтобы перечисленные недостатки не отражались на работе котла и прочих элементов отопительной системы?

В пользу бензиновых генераторов говорит целый ряд преимуществ, отличающих их от аналогов работающих на других видах топлива.

Главным образом это:

• простота конструкции;
• компактность;
• лёгкая эксплуатация;
• экологочность;
• невысокий уровень шума;
• демократичная цена и т.д.

Для того, чтобы работа газового котла от генератора была качественной необходимо обеспечение электричества с идеальной синусоидой. В последнее время, благодаря появлению новых модернизированных генераторов для газовых котлов, этот показатель стал достижим.

Для того, чтобы работа газового котла от бензогенератора не стала проблематичной (котёл не запускается, происходит несанкционированное отключение и т.д.), бензогенератор следует подбирать по следующим критериям:

• надёжность;
• качество;
• выдаваемая мощность.

Все эти качества сегодня наличествуют в генераторах инверторного типа. Для газовых котлов, особенно иностранных марок, они являются идеальным решением. Достоинство инверторных генераторов при подключении к газовым котлам, в том, что они имеют значительно меньшие габариты, нежели предшествующие модели, принцип из работы, позволяет обеспечивать поступление стабильного электрического тока.

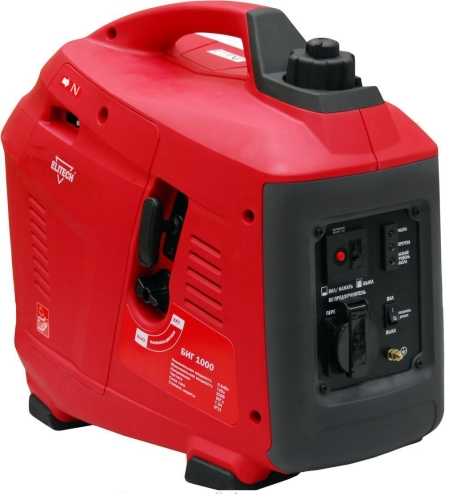

Рис. 3 Инверторный бензогенератор
