Низкое давление газа — поиск причин и устранение неисправностей

Всем привет! Сегодня, дорогие посетители ГБОшника и просто случайно зашедшие на сайт, по многочисленным просьбам и обращениям, мы поговорим о давлении газа, а точнее о том, почему в газовой магистрали низкое давление газа.

Проблема эта, как оказалось, довольно распространенная и требует внимания. Итак, начнем.

Для начала о том, как это проявляется?

А проявления бывают разные, в основном это:

Каким должно быть давление газа?

Нормальным считается давление 1-1,2 Бар, однако для каждой системы это значение может быть разным. Если при подключении диагностического прибора вы увидели ошибку низкого давления, а само давление находится в пределах 0,3-0,5 Бар, то, скорее всего, у вас проблемы с низким давлением газа.

Где “копать”?

Прежде всего необходимо проверить состояние фильтров и в случае необходимости произвести их замену. Если это не помогло и у вас по-прежнему наблюдается низкое давление газа, то поиск причин следует продолжить.

Проверка газовых магистралей. Порой причина низкого давления кроется в забитых магистралях, которые препятствуют подачи газового топлива. Чтобы проверить этот факт необходимо, закрыть подачу газа на баллоне, затем открутить трубку, расположенную перед газовым редуктором. Далее необходимо кратковременно открыть вентиль подачи газа. Если газ поступает, значит проблема не в магистрали. Внимание! Перед проверкой уберите все источники открытого пламени.

Неисправности электромагнитного клапана. Низкое давление газа порою может вызвать несрабатывание электромагнитного клапана. Если на мультиклапане этого электроклапана нету, то его следует искать в подкапотном пространстве. Если клапан не срабатывает, а это может произойти по разным причинам, например, плохой контакт, замыкание на катушке и даже по причине плохой массы, то у вас могут наблюдаться вот такие неприятности в виде произвольных переключений на бензин, зумер может пищать о низком уровне топлива и т. д. Рабочий электроклапан издает щелчок при подаче на него напряжения.

Мультиклапан. Неисправность мультиклапана также может стать причиной появления вышеперечисленных проблем. Чтобы исключить или опровергнуть вероятность причастности мультиклапана, необходимо выполнить его проверку. Для этого рекомендуется его демонтировать и произвести тщательный осмотр. В случае неисправности мультиклапана необходим выполнить его замену, как это сделать описано здесь.

Газовый редуктор — как вариант. Если проверка всего вышеперечисленного ни к чему не привела, проверьте состояние газового редуктора. Для того чтобы выполнить проверку редуктора, а также отдельных его элементов, нужно демонтировать газовый редуктор, после чего разобрать и произвести осмотр на предмет загрязнений. О том, как выполнить чистку редуктора написано здесь и здесь, кроме того на нашем сайте имеется масса полезных тематических статей.

На этом у меня все, спасибо за то, что зашли и дочитали до конца. Жду ваших соображений по данному поводу, возможно кто-то из вас сталкивался с подобным и уже имеет опыт в разрешении данной ситуации.

Текст написан специально для сайта: gboshnik.ru

gboshnik.ru

Низкое давление газа — поиск причин и устранение неисправностей

Иногда владельцы автомобилей сталкиваются с проблемой преждевременного переключения с газа на бензин. При этом пропан-бутана в баллоне еще достаточно. Такая проблема вызвана низким давлением газа в магистрали. Так же эта неисправность может повлечь за собою еще ряд неисправностей. Сегодня мы постараемся разобраться в причине такой поломки и в вариантах её устранения.

Как проявляется низкое давление газа в ГБО?

Проявления низкого давления газа:

  • Самовольный переход на бензин при наличии газа в баллоне;
  • Автомобиль не переключается на газ;
  • Давление газа падает и передает на блок управление соответствующий сигнал об ошибке;
  • Так же бывает ситуация, в которой индикатор уровня газа показывает отсутствие газа в баллоне, по при заправке в него входит лишь несколько литров.

Такие пробелы могут быть вызваны низким давлением пропан-бутановой смеси.

Каким должно быть давление газа?

Давление в системе в 1-1.2 Бар считается нормальным, но для разных видов систем это значение может отличатся. Если в случае подключения USB интерфейса в окне программного обеспечения вы обнаружили ошибку низкого давления газа, и при этом показатель находится в пределах 0.5 Бар, то, вероятнее всего, у вас проблемы с недостаточным давлением газа.

Где искать?

Газовые фильтра

В первую очередь что необходимо сделать, это проверить состояние фильтрующих элементов ГБО, и при необходимости произвести их замену. Как произвести замену фильтрующих элементов мы уже рассказывали в предыдущих статьях. Если проблема осталась, и давление газа осталось на прежнем уровне, следует продолжить поиск причины.

Газовая магистраль

Ввиду отсутствия качества газа на Украинских заправках как такового, частой причиной низкого давления газа в системе могут быть забитые магистрали. Часто мусор застрявший в трубках попросту нарушает стабильность потока топлива. Для проверки такой неисправности необходимо перекрыть подачу газа на баллоне и открутить трубку со стороны редуктора. Затем нужно открыть вентиль на баллоне и проверить поступает ли газ. Если топливо сразу начало поступать перекрывает вентиль и обратно монтируем трубку. Проблема в данном случае будет не в магистрали.

Внимание! Перед проверкой убедитесь в отсутствии источников открытого пламени!

Электромагнитный клапан

Порой низкое давление может быть причиной неисправности газового электромагнитного клапана. Он может находится и на мультиклапане и под капотом. Стоит проверить оба. Если клапан не срабатывает причин может быть несколько. В первую очередь стоит проверить наличие контакта, массы и замыкания. Если напряжение на клапан подается должным образом а реакции никакой – причина может быть в неисправности катушки. Замена катушки поможет устранить неполадки. Не стоит забывать и про сердечник электромагнитного клапана. Его стоит извлечь из под катушки и проверить на наличие загрязнения. Возможно мусор мешает корректной работе.

Мультиклапан

Неисправность мультиклапана на баллоне так же может быть причиной проявления неисправности связанных с низким давлением газа. Проверить это можно лишь демонтировав устройство с горловины баллона и произведя тщательную проверку на наличие поломок. В случае выявления таковых следует произвести замену мультиклапана.

Газовый редуктор

Если не один их вышеперечисленных вариантов Вам не помог остается проверить работоспособность газового редуктора. Для этого необходимо демонтировать устройство из системы, разобрать и произвести осмотр на предмет загрязнений мембраны и прочие компоненты редуктора. В случае необходимости следует купить ремкомплект редуктора и произвести замену всех компонентов на новые.

На этом список вариантов неисправностей заканчивается. Надеемся что Вам помогла наша статья и выявить неисправность все же удалось. Удачи на дороге!

gbo.com.ua

Давление газа в газопроводе дома – для бытовых нужд и отопления

Газификация частного сектора – сегодня норма жизни, хотя каких-то десять лет назад об этом многие могли только мечтать. Однако использование газа большим кругом потребителей вызывает ряд проблем, о которых следует знать заранее. Эти знания пригодятся вам при выборе жилья или покупке дорогостоящих газовых котлов и прочего оборудования, потребляющего голубое топливо.

Содержание

1 Газовые вены – как циркулирует газ по системе?

Прежде, чем газ загорится голубым пламенем на вашей кухонной плите, он проходит сотни и тысячи километров по газопроводам. Самой главной артерией газотранспортной системы является газовая магистраль. Давление в таких магистралях очень большое – 11,8 МПа, и совершенно не подходит для частного потребления.

Голубое пламя газа на кухонной плите

Однако уже в газораспределительных станциях (ГРС) происходит снижение давления до 1,2 МПа. Кроме того, на станциях происходит дополнительная очистка газа, ему придается специфический запах, который ощутим человеческим обонянием. Без одоризации – так называется этот процесс – мы бы не ощущали наличие газа в воздухе при его утечке, поскольку сам по себе метан не имеет ни цвета, ни запаха. Для придания запаха зачастую используют этантиол – даже если в воздухе будет находиться одна часть этого вещества на несколько десятков миллионов частей воздуха, мы почувствуем его наличие.

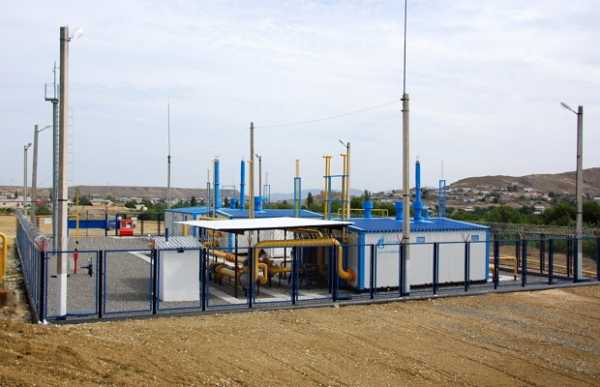

Газораспределительная станция

Из газораспределительных станций путь газа пролегает к газорегуляторным пунктам (ГРП). Эти пункты фактически и являются точкой распределения голубого топлива между потребителями. На ГРП автоматическое оборудование контролирует давление и распознает потребность в его повышении или понижении. Также на газорегуляторных пунктах происходит еще один этап фильтрации газа, а специальные приборы регистрируют степень его загрязнения до и после очистки.

2 Низкое или среднее – какое давление лучше?

Раньше большинство жилых домов снабжались газопроводом низкого давления (0.003 МПа), поскольку магистраль со средним давлением (0.3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.

Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы. В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных газовых котлов. При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.

Современные газовые котлы

Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный твердотопливный котел, который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.

При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.

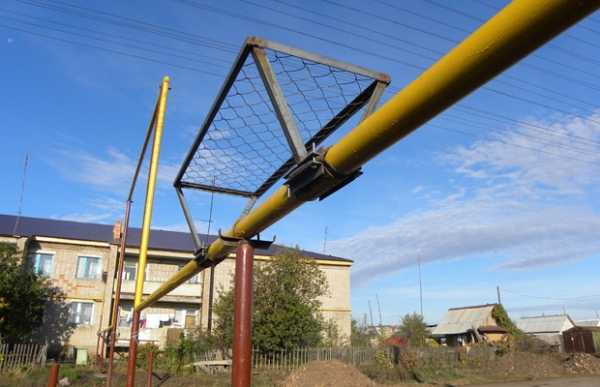

Газовая магистраль в небольшом населенном пункте

В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.

3 Отличие газопроводов по типу прокладки

Газовая магистраль может быть проложена разными способами. Чаще всего сегодня используют кольцевой способ прокладки и тупиковый. В случае с тупиковой сетью газ поступает к пользователю только с одной стороны, тогда как в кольцевой магистрали газ поступает с двух сторон и движется дальше по типу замкнутого кольца.

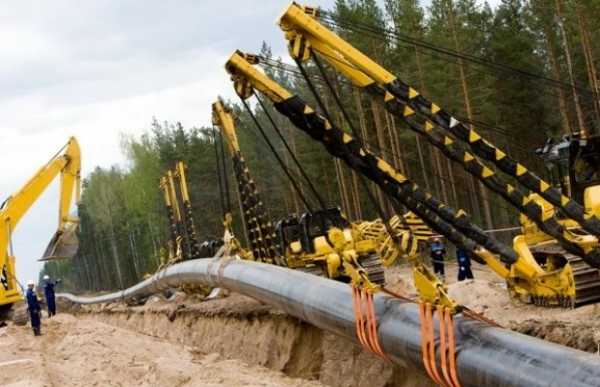

Прокладка газопровода кольцевым способом

В тупиковой системе существует большой недостаток – когда газовые службы проводят ремонтные или профилактические работы, они вынуждены отключать от газа огромное количество потребителей. Если вы проживаете именно в такой зоне, то при выборе газового котла следует учесть наличие автоматического отключения оборудования при отсутствии давления, иначе агрегат будет работать вхолостую.

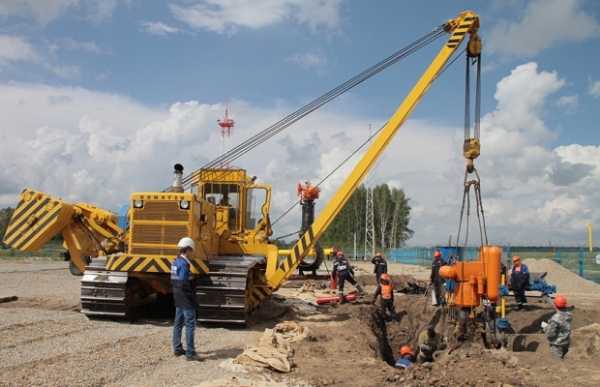

Ремонтные работы газовой службы

В кольцевой системе такого недостатка нет – газ поступает с двух сторон. Благодаря этому давление равномерно распределяется между всеми потребителями, тогда как в тупиковой системе чем дальше будет находиться дом от ГРП, тем меньше давление будет в трубе. Опять же, этот фактор следует учесть при покупке дома – чем дальше дом находится от газорегуляторного пункта, тем сильнее нивелируется качество газоснабжения.

4 Причины отключения газа – ремонт или профилактика?

Поломки в системе газоснабжения – явление довольно редкое. Чаще всего отключение газа происходит по той причине, что кому-то из потребителей понадобились услуги газовой службы по замене или переустановке газового оборудования. Только специалист может осуществлять подобные процедуры, и желательно, чтобы это был мастер с большим опытом подобных работ. Газовую трубу обесточивают в том случае, если необходима ее обрезка.

Обесточивание трубы

В частном секторе сделать это намного проще, чем в многоэтажном доме. Если частник может попросту закрыть кран, то житель многоэтажки сначала должен получить специальное разрешение от соответствующей инстанции.

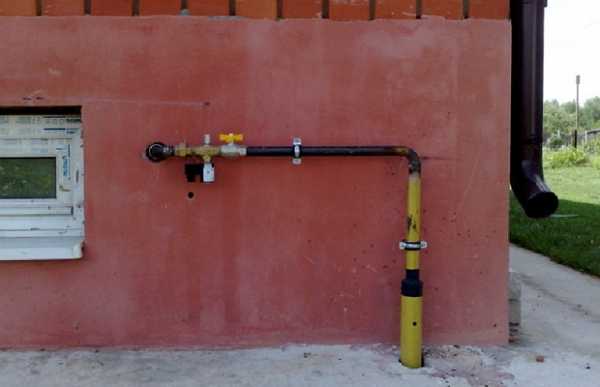

Закрытие крана

Советоваться со специалистами следует и в случае необходимости установить или поменять тот или иной аппарат, который будет подключен к газовой магистрали. Как уже было отмечено выше, разное оборудование предназначено для разных состояний самого газа в сети. Именно по причине неосведомленности потребителей им приходится впоследствии переделывать целые проекты. Поэтому всегда сначала подбирайте оборудование, и только потом приступайте к составлению проекта. Пренебрегать давлением газа в системе нельзя ни в коем случае, иначе это может обернуться весьма плачевными ситуациями.



groteskstroy.ru

Газ – низкое давление – Большая Энциклопедия Нефти и Газа, статья, страница 1

Газ – низкое давление

Cтраница 1

Газ низкого давления при открытии трехходового электромагнитного клапана на газопроводе к запальному устройству поступает в его ствол 12 и через сопло 5 подается в огневой насадок-смеситель 4 – За счет разрежения, создаваемого струей газа, в смеситель через отверстия в нем подсасывается часть воздуха, необходимого для сгорания газа. В результате образуется достаточно жесткий и прозрачный факел.  [1]

Газ низкого давления из сепаратора 6 используется на собственные нужды или компри-мируется до необходимого давления для дальнейшей его транспортировки. Полученная в теплообменнике-испарителе 5 теплота используется для технологических целей.  [3]

Газ низкого давления из полости Г проходит по импульсной трубке 5 и каналу 13 в импульсную камеру В регулятора, где оказывает воздействие на мембрану снизу. Мембрана 4, опорный диск 2, плунжер 7 и пружины 8 и 3 составляют подвижную систему регулятора. При постоянном расходе газа эта система находится в покое, так как действие сил на мембрану со стороны нагрузочной камеры равно действию сил со стороны импульсной камеры. При этом проходное сечение регулятора открыто в соответствии с установившимся расходом газа. Увеличение расхода газа вызывает падение давления за регулятором и в импульсной камере В, что нарушает равновесие сил, воздействующих на мембрану, которые превышают силы, действующие снизу. Мембрана перемещается вниз и через опорный диск 2 нажимает на плунжер 7 и приоткрывает его. В результате увеличения проходного сечення регулятора возрастает поток газа, который, восполняя расход, доведет давление за регулятором в импульсной камере до первоначального.  [4]

Газ низкого давления подготавливается после компримирова-ния до давления газа первой ступени сепарации.  [5]

Газ низкого давления выходит из коллектора диаметром 2 в щель огнеупорного пода через отверстия диаметром 1 3 – 1 5 мм, расположенные под углом 50 менаду их рядами.  [6]

Газ низкого давления от выходного патрубка / 2 ШП-3 поступает к горелке по трубке 9, на которой последовательно установлены отключающий кран Л, расположенный внутри шкафа 14 ШП-3, и электромагнитный клапан 7 ЭМК-П-15, прекращающий подачу газа к горелке при погасании пламени. Для контроля пламени служит хромель-копелевая термопара 8, при подогреве спая которой до 400 – 500 С создается эдс, поддерживающая золотник электромагнитного клапана в открытом состоянии.  [8]

Газ низкого давления обтекает трубки в поперечном направлении. Условия теплопередачи в таких теплообменниках подробно изучались многими исследователями. Благодаря тому что трубки свиты в спираль, отпадает необходимость в температурных компенсаторах ( фиг.  [9]

Газ низкого давления в количестве 1 кг сжимается в компрессоре К. МПа ( процесс / – 2) и в состоянии, характеризуемом точкой 2, разделяется на две части. Из турбодетандера Д1 газ поступает в межтрубное пространство теплообменника АТЗ, охлаждая прямой поток, выходящий из компрессора К.  [11]

Газ низкого давления поступает через газоподво-дящее устройство 2 в амбразуру горелки 3 через выходные отверстия по окружности торцевой части устройства. Основная часть воздуха для горения подается через патрубок вторичного воздуха и после закручивания в направляющих лопатках завихрителя 1 смешивается с газом, образуя газовоздушную смесь.  [12]

Газ низкого давления после стабилизатора давления 1 через дроссельную заслонку регулятора расхода газа 2, контрольный 3 и рабочий 4 электромагнитные вентили движется к горелке котла.  [13]

Газ низкого давления после ГРП ( на схеме не показан) поступает через газопроводы и приборы автоматики к горелкам, работающим на принудительно подающемся воздухе.  [14]

Страницы:      1    2    3    4    5

www.ngpedia.ru
