Нормативные потери тепловой энергии в тепловых сетях – Об утверждении порядка определения нормативов технологических потерь при передаче тепловой энергии, теплоносителя (с изменениями на 10 августа 2012 года)

Государственная услуга по утверждению нормативов технологических потерь при передаче тепловой энергии, теплоносителя по тепловым сетям, расположенным в поселениях, городских округах с численностью населения пятьсот тысяч человек и более, а также в городах федерального значения

Ответственный департамент

Департамент развития электроэнергетики

Контактная информация

Справочный телефон Минэнерго России: (495) 631-98-58; Факс: (495) 631-83-64; Адрес электронной почты для справок: minenergominenergo.gov.ru.
Телефон приемной директора Департамента: (495) 631-80-81

Подать заявление на предоставление государственной услуги через Единый портал государственных и муниципальных услуг можно здесь

Приказ Минэнерго России

Приказ Минэнерго России от 29.04.2015 № 258 "Об утверждении Административного регламента предоставления Министерством энергетики Российской Федерации государственной услуги по утверждению нормативов технологических потерь при передаче тепловой энергии, теплоносителя по тепловым сетям, расположенным в поселениях, городских округах с численностью населения пятьсот тысяч человек и более, а также в городах федерального значения Москве и Санкт-Петербурге" (зарегистрирован в Минюсте России 11 августа 2015 № 38461 в ред. приказа Минэнерго России от 20.06.2016 № 558).



В соответствии с постановлением Правительства Российской Федерации от 26.03.2016 № 236 «О требованиях к предоставлению в электронной форме государственных и муниципальных услуг» с 01.07.2017 государственные услуги в электронной форме предоставляются федеральными органами исполнительной власти с использованием федеральной государственной информационной системы "Единый портал государственных и муниципальных услуг (функций)". Предоставление государственной услуги по утверждению нормативов технологических потерь при передаче тепловой энергии, теплоносителя по тепловым сетям, расположенным в поселениях, городских округах с численностью населения пятьсот тысяч человек и более, а также в городах федерального значения Москве и Санкт-Петербурге через сайт Минэнерго России с 01.07.2017 невозможно.

Для направления в Минэнерго России заявления на оказание государственной услуги в электронном виде по утверждению нормативов технологических потерь при передаче тепловой энергии, теплоносителя по тепловым сетям, расположенным в поселениях, городских округах с численностью населения пятьсот тысяч человек и более, а также в городах федерального значения Москве и Санкт-Петербурге просим воспользоваться федеральной государственной информационной системой «Единый портал государственных и муниципальных услуг (функций)» или направить документы почтовым отправлением.

minenergo.gov.ru

Нормативные и фактические потери тепловой энергии через изоляцию трубопроводов

Определение нормативных потерь тепловой энергии через изоляцию трубопроводов в тепловых водяных сетях, паропроводов и конденсатопроводов производится на основании данных о типе прокладки, виде тепловой изоляции, диаметре и длине трубопроводов и т.п. Расчет делается для среднегодовых условий работы тепловой сети, исходя из норм тепловых потерь, приведенных в [1-6]. Порядок  проведения расчетов потерь регламентируется в [7,8].



Рубиновский
Александр
Владимирович,
заведующий лабораторией
«Технологии энерго-
ресурсосбережения УдГУ»,  к.ф.-м.н.

Кочуров Евгений Леонидович, ведущий инженер лаборатории энергоресурсосбережения УдГУ

Торхов Александр  Анатольевич, гл. энергетик ООО "УВАДРЕВ-ИНЖЕНЕРИНГ"

Отметим, что при расчете нормативных потерь не учитывается реальное потокораспределение в сети и связанное с ним распределение температур по длине трубопроводов. При расчете нормативных потерь считается, что температура теплоносителя постоянна по всей длине сети, и таким образом не учитывается снижение температурного напора из-за остывания теплоносителя в процессе движения по трубопроводам. Неучет потокораспределения в сети при расчете потерь приводит к ошибке. Для иллюстрации в качестве примера рассмотрим водяную тепловую сеть, изображенную на рис.1, протяженность тепловой сети 3 км. Подключенная тепловая мощность составляет 1,5 Гкал/ч.
В расчетах принималось, что температурный график сети 150/70, температура окружающего воздуха -5,60С.

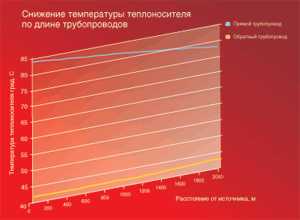

Расчетным образом определено, что снижение температуры в подающей линии от котельной до самого удаленного потребителя (корпус1, расстояние 2 км) составило 50С, а в обратной линии 20С. Снижение температуры теплоносителя  по длине трубопроводов показано на рис. 2

Нормативные потери, рассчитанные по нормам 2003 года, оказались на 3% выше, чем потери в сети с нормативным состоянием изоляции и с учетом остывания теплоносителя по длине трубопроводов.
Основой для разработки нормативных показателей тепловых потерь для тепловых сетей являются их тепловые испытания специализированными организациями согласно [9-10] и определения, таким образом, фактических потерь.

Рис. 1
Расчетными методами допускается определение тепловых потерь в системах  тепловой мощностью до 6 Гкал/ч. Для систем большей мощности расчетные методы могут быть использованы до проведения испытаний на срок не более двух лет.
В [9] регламентируется порядок определения полных потерь как через теплоизоляцию теплопроводов, так и за счет утечек теплоносителя.  Для определения полных потерь необходимо создание циркуляционного кольца («петли»). Циркуляционное кольцо должно состоять из ряда последовательно соединенных участков, различающихся, как правило, типом прокладки, диаметром трубопроводов, а также конструкцией изоляции. Согласно [9], при проведении измерений на конкретном участке тепловой сети необходимо отсоединить от циркуляционного кольца все ответвления и отдельных абонентов. Это обстоятельство существенно осложняет дело.

В ФГУП «ВНИИМ им. Д.И. Менделеева» совместно с ГУ «Петербурггосэнергонадзор» разработана «Методика определения тепловых потерь через изоляцию теплопроводов» [11]. В отличие от РД 34.09.255–97 эта методика измерений тепловых потерь через изоляцию теплопроводов позволяет проводить измерения без отключения других, не интересующих в данный момент абонентов. Проведение испытаний тепловых сетей предусматривает определение величины линейной плотности теплового потока, равной потерям тепловой энергии с одного метра тепловой изоляции по длине теплопровода, для характерных участков и аномальных зон. Полные фактические тепловые потери в испытуемой теплосети определяются как сумма потерь на характерных аномальных участках. Оценка состояния тепловой изоляции теплопроводов производится на основании расчета отношения фактических среднегодовых потерь тепловой энергии через изоляцию теплопроводов к нормативным значениям. Для расчета нормативных значений потерь тепловой энергии через изоляцию теплопроводов используются требования нормативных документов.

Рис. 2
Оценить фактические тепловые потери можно также по результатам теплогидравлических расчетов тепловых сетей. В этих расчетах учитывается фактическое состояние тепловой изоляции, которое определяется в результате тепловизионного обследования, выявляющего дефекты тепловой изоляции и техническое состояние характерных участков тепловой сети. На основании этих данных определяются поправочные коэффициенты к нормам тепловых потерь, характеризующие техническое состояние тепловой изоляции. Дефекты тепловой изоляции можно разделить на:
- Локальные дефекты. Подобные дефекты связаны с отсутствием или разрушением покровного и основного слоев тепловой изоляции.
- Дефекты, распространенные по всей длине трубопровода. Такие дефекты связаны с уплотнением изоляции сверху трубопровода и отвисанием снизу, а также частичным разрушением или увлажнением теплоизоляции.
Описанная выше методика определения фактических тепловых потерь в паровых сетях и тепловых водяных сетях на основании тепловизионной съемки и расчетов была проведена на предприятии ОАО “Увадрев-Холдинг”.

Краткая характеристика сетей: Отпуск тепловой энергии внутри предприятия осуществляется по  температурному графику 110/700С, потребителям микрорайона по температурному графику 87/620С. Протяженность водяных тепловых сетей внутри предприятия составляет 3429,39 м, протяженность тепловых сетей для обеспечения теплоснабжения микрорайона - 170 м. Протяженность паропроводов составляет 2989,39 м, протяженность конденсатопроводов - 1004,57 м.
 Была проведена тепловизионная съемка паровых и водяных сетей, выявлены аномальные участки, произведен расчет нормативных и фактических потерь тепловой энергии. По различным участкам фактические потери тепловой энергии через изоляцию трубопроводов превышают нормативные на 3-10%. Разработаны мероприятия по уменьшению тепловых потерь до нормативных значений.  Сроки окупаемости этих мероприятий по паровым сетям 1,13 года и по водяным тепловым сетям 3,68 года. Для теплогидравлических расчетов применялся модуль ”ZuluThermo 5.2” фирмы “Политерм” (г. Санкт-Петербург). Продукт сертифицирован, сертификат соответствия ПО № РОСС RU.СП04.Н00030, лицензия на использование: серия 002, №41 от 21.07.05. Для тепловизионной съемки использовался тепловизор SDS HOTFIND.

Литература
1. СНиП 2.04.07-86* Тепловые сети.
2. СНиП 2.04.14-88* Тепловая изоляция оборудования и трубопроводов.
3. Методические указания по составлению энергетических характеристик для систем транспорта тепловой энергии (в трех частях) РД 153-34.0-20.523-98, часть 2-3.
4. Изменения, внесенные в СНиП 2.04.14-88* постановлением Госстроя России от 29.12.97 г. № 18-80.
5. Нормы проектирования тепловой изоляции для трубопроводов и оборудования электростанций и тепловых сетей. М.: Госстройиздат, 1959
6. СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов
7. Методика определения нормативных значений показателей функционирования водяных тепловых сетей систем коммунального теплоснабжения МДК 4-03.2001
 8. Порядок расчета и обоснования нормативов технологических потерь при передаче тепловой энергии (утв. приказом Министерства промышленности и энергетики РФ от 4 октября 2005 г. N 265).
 9. Методические указания по определению тепловых потерь в водяных тепловых сетях РД 34.09.255-97.
 10. Методические указания по определению тепловых потерь в водяных и паровых тепловых сетях: МУ 34-70-080-84" (М.: СПО Союзтехэнерго, 1985)

11. В.И. Мишустин, Ю.А. Чистяков. Снижение тепловых потерь в тепловых сетях — одна из важнейших задач в общей проблеме энергосбережения. C.O.K., N 11, 2004 г.

prominf.ru

Необходимость нормирования потерь тепловой энергии

Журнал "Промышленная и экологическая безопасность" июнь 2011

Основной задачей нормирования расхода топливно-энергетических ресурсов (ТЭР) является применение при планировании производства продукции технически и экономи-чески обоснованных норм расхода топлива, тепловой и электрической энергии. Для решения задачи эффективного использования ТЭР необходимо проведение энергетического мониторинга и прогрессивного нормирования ТЭР, являющихся основными инструмен-тами контроля энергетической эффективности предприятия.

Цель нормирования потерь тепловой энергии - снижение или поддержание потерь на технико-экономически обоснованном уровне. Расчет и нормирование потерь тепловой энергии, являясь составной частью стратегической задачи по рациональному использованию природных ресурсов России, строго регламентировано и носит обязательный характер. До выхода Федерального закона №190-ФЗ от 27.07.2010г., значения технологических потерь тепловой энергии утверждались в Минэнерго РФ. С выходом данного ФЗ полномочия по утверждению нормативов потерь в тепловых сетях, расположенных в населенных пунктах с численностью менее 500 тыс. человек, переданы местным органам исполнительной власти. На данный момент исполнительной органов власти, утверждающий нормативы потерь тепловой энергии в УР, не определен.

АНО «Агентство по энергосбережению УР» является экспертной организацией по нормированию потерь тепловой энергии, удельных расходов и запасов топлива, а также имеет допуск к работам по энергетическому обследованию.

При проведении энергетических обследований Агентство сталкивается с отсутствием, как утвержденных нормативов технологических потерь тепловой энергии, так и приборного учета у большинства теплоснабжающих организации, осуществляющих регулируемые виды деятельности. Таким образом, ни нормативное, ни фактическое значение потерь тепловой энергии, отображающее картину по УР в целом, не известно. По данным Росстата потери тепловой энергии по УР составляют 2,0% от отпуска. Даже при отсутствии расчетов можно сказать, что данное значение сильно занижено. Среднее значение по-терь принятое при тарифообразовании, в целом по УР, по данным РЭК, составляет 7,7%. При отсутствии утвержденных нормативов потерь тепловой энергии в тариф закладывается значение, принятое путем экспертной оценки.

Для оценки необходимости нормирования потерь тепловой энергии рассмотрим ситуацию на примере систем теплоснабжения ЖКХ МО «Балезинский район». По данно-му МО процент потерь тепловой энергии от отпуска ее в сеть, определенный по представленным тепловым балансам теплоисточников, а также процент потерь, учтенный при тарифообразовании, приведен в Таблице.

Относительная величина потерь по большинству систем теплоснабжения находятся на одном уровне, что, не соответствует действительности, т.к. рассматриваемые системы обладают различными техническими характеристиками и величиной полезного отпуска тепловой энергии.

По котельной ПК «Балезинский завод строительных материалов» величина потерь, определенная как разница между отпуском и расчетной величиной реализации тепловой энергии по данным за 2010 год, в 16,4 раза превышает величину потерь, заложенных регулирующим органом при расчете тарифа. По котельной №3 ОАО «РЖД» величина потерь, определенная по тепловому балансу котельной в 2010 году, имеет отрицательное значение. Причинами сложившейся ситуации могут быть:

  • некорректное представление показателей тепловых балансов;
  • отсутствие приборного учета тепловой энергии;
  • некорректное определение расчетных объемов потребления тепловой энергии, предъявляемой к оплате.

Таблица. Потери тепловой энергии по угольным котельным


п/п
Наименование
котельной
Потери по
тепловому балансу
Потери, учтенные
при тарифообразовании
Норматив
на 2012 г.
2009 год 2010 год 2009 год 2010 год
1. Котельная №20, п.Балезино, ул.Калинина 101.3 103.0 102.0 103.0 272.2
2. Котельная №21, д.Эркешево 72.9 74.0 73.0 74.0 380.5
3. Котельная №22, с.Юнда 61.0 65.0 61.0 66.0 240.5

Нормативные технологические затраты и потери тепловой энергии при ее передаче по сетям от трех угольных котельных, разработанные на регулируемый 2012 год (График), превышают значения потерь, полученных по тепловым балансам и учтенных регулирующим органом при тарифообразовании, в 2,6 ÷ 5,1 раза. В процентном отношении от отпуска величина нормативных потерь по данным системам теплоснабжения находится в диапазоне 21,5% ÷ 34,7%.

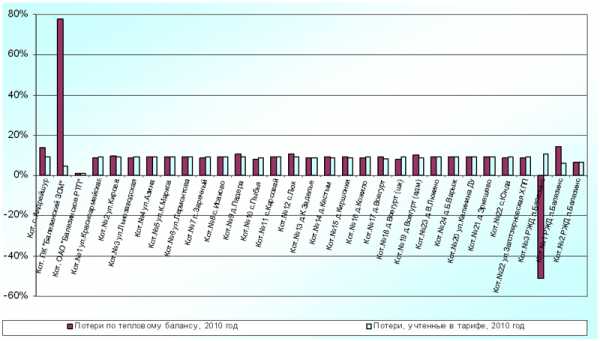

График. Процент потерь тепловой энергии от отпуска ее в сеть


Высокий процент потерь обусловлен технологической особенностью рассматриваемых систем теплоснабжения: большая протяженность сетей в сочетании с малой под-ключенной нагрузкой. Данная ситуация характерна при строительстве систем теплоснабжения, рассчитанных на перспективу с учетом роста подключенной нагрузки. Подтверждающим фактором обоснованности полученного значения нормативной величины потерь, значительно отличающегося от принимаемого при тарифообразовании, является также полученное значение косвенного показателя – индикатора плотности тепловой нагрузки, составляющего для совокупности рассматриваемых систем теплоснабжения 323,4 м2/(Гкал/ч), в том числе:

min – 131,5 м2/(Гкал/ч) – система теплоснабжения от котельной №1 п.Балезино, ул.Красноармейская, МУП «Энергетик»;

max – 3 297,5 м2/(Гкал/ч) – система теплоснабжения от котельной №19, д.Воегурт, МУП «Энергетик».

Обеспечение оптимального значения данного показателя может быть достигнуто различными способами в зависимости от сложившейся ситуации:

  • перенос источника теплоснабжения в центр подключенных потребителей
  • реконструкция тепловых сетей с учетом фактически подключенной нагруз-ки;
  • децентрализация системы теплоснабжения;
  • повышение уровня централизации систем теплоснабжения.

При выборе метода оптимизации системы теплоснабжения необходимо рассмотреть несколько вариантов и провести сравнительный технико-экономический анализ. Все выше перечисленные мероприятия требуют больших капитальных вложений. В данной ситуации организациям стоит обратить внимание на проведение энергетического обследования и дальнейшую разработку комплексной программы развития систем коммунальной инфраструктуры.

Подводя итоги, необходимо обозначить негативные последствия отсутствия на сегодняшний день налаженной системы нормирования на территории УР и низкой оснащенности приборным учетом вырабатываемой и потребляемой тепловой энергии:

  • При подведении итогов работы систем теплоснабжения используются оценочные значения, что приводит к несоответствиям в тепловых балансах, которые впоследствии включаются теплоснабжающей организацией в полезный отпуск потребителей. Таким образом, все издержки теплоснабжающей организации ложатся на потребителя.
  • Благополучная картина, отражаемая в отчетности в части потерь тепловой энергии, не стимулирует исполнительные органы власти УР и органы местного самоуправления к принятию эффективных мер по реконструкции систем теплоснабжения.
  • В связи с тем, что фактические потери в системах теплоснабжения эксплуатируемых более 10 лет, как правило, превышают нормативное значение, энергоснабжающая организация для предоставления потребителю услуг теплоснабжения надлежащего качества вынуждена повышать количество тепловой энергии, отпускаемой с источника, что приводит к увеличению расхода топлива и дополнительным издержкам.

Первым шагом в комплексном развитии и реконструкции систем теплоснабжения на территории Республики является налаженная система нормирования, обязательная для всех теплоснабжающих организаций, а также принятие при тарифообразовании полученных результатов нормирования регулирующим органом без сокращения других расходных статей. Процесс разработки нормативов очень трудоемкий и требует квалифицированных знаний и слаженного взаимодействия всех структурных подразделений организации. В связи с этим, энергоснабжающие предприятия имеют право привлекать специализированные организации для разработки норм расхода ресурсов, их обоснованного включения в себестоимость продукции и, тем самым, правильного формирования отпускной цены.

energosber18.ru

ОБ ОПРЕДЕЛЕНИИ ТЕХНОЛОГИЧЕСКИХ ПОТЕРЬ ТЕПЛОВОЙ ЭНЕРГИИ В ТЕПЛОВЫХ СЕТЯХ ПРИ ТАРИФНОМ РЕГУЛИРОВАНИИ / Блог им. AlexS / РосТепло.ру

Введение
С выходом ФЗ № 291 «Об энергосбережении…» активизировалась деятельность потребителей и поставщиков энергоресурсов в части установки приборов учёта. Этому способствует также развитие техники и технологий приборостроения, дающие доступные и надёжные средства учёта ТЭР.
И если в электроэнергетике оснащённость электросчётчиками традиционно была довольно высока, то в теплоэнергетике процесс «оприборивания» только набирает темпы.
Вместе с ростом степени оснащённости приборами учёта к операторам теплоснабжения (теплоснабжающим организациям – ТСО), достигшим в этом определённого уровня, приходит понимание более широких возможностей использования данных приборного учёта. Помимо коммерческих целей, развитая система учёта тепловой энергии позволяет также определять фактические потери тепловой энергии в сети в чистом виде, благо тепловая сеть всегда имеет чёткие пределы и вполне обозрима для контроля.
Эта замечательная возможность нашла отражение в Постановлении Правительства РФ от 22.10.2012 № 1075 «О ценообразовании в сфере теплоснабжения» (п.90) и в «Методических указаниях по расчету регулируемых цен (тарифов) в сфере теплоснабжения», утверждённых Приказом ФСТ России от 13.06.2013 N 760-э (п.118) – (далее РД). Цитируем:
ПП РФ от 22.10.2012 № 1075 п.90. При установлении тарифов на услуги по передаче тепловой энергии расходы на приобретение тепловой энергии в целях компенсации потерь при передаче тепловой энергии учитываются только в объеме нормативных технологических потерь, за исключением случая, предусмотренного настоящим пунктом.
В случае если по данным, представленным регулируемой организацией, более 75 процентов фактического объема отпуска тепловой энергии из эксплуатируемых ею тепловых сетей определялось по показаниям приборов учета в предыдущий отчетный период, то в необходимую валовую выручку такой регулируемой организации на последующие годы включаются расходы на оплату фактического объема потерь, рассчитанного по данным предыдущего отчетного периода, с применением к нему определяемых органом регулирования ежегодных темпов снижения объема потерь тепловой энергии до уровня нормативных технологических потерь, соответствующих инвестиционной программе регулируемой организации.
Доля фактического объема отпуска тепловой энергии из тепловых сетей по показаниям приборов учета определяется как отношение объема тепловой энергии, отпуск которого подтвержден показаниями приборов учета, к общему объему отпущенной тепловой энергии, определяемому путем сложения объемов тепловой энергии, отпуск которой подтвержден показаниями приборов учета, и расчетных объемов отпущенной тепловой энергии в условиях отсутствия приборов учета тепловой энергии, определенных в соответствии с правилами коммерческого учета тепловой энергии и теплоносителя, утвержденными федеральным органом исполнительной власти, уполномоченным на реализацию государственной политики в сфере теплоснабжения. Фактический объем потерь рассчитывается как разность отпуска тепловой энергии в сеть и фактического объема отпуска тепловой энергии из сети по показаниям приборов учета, деленного на долю фактического объема отпуска тепловой энергии из тепловых сетей по показаниям приборов учета.
Приказ ФСТ России от 13.06.2013 N 760-э утв. Методические указания… п.118. В случае если по данным, представленным регулируемой организацией, более 75 % фактического объема отпуска тепловой энергии из эксплуатируемых ею тепловых сетей определялось по показаниям приборов учета в предыдущий отчетный период (расчетный период регулирования), то в необходимую валовую выручку такой регулируемой организации на последующие годы (расчетные периоды регулирования) включаются расходы на оплату фактического объема потерь, рассчитанного по данным предыдущего отчетного периода (расчетного периода регулирования), с применением к нему определяемых органом регулирования ежегодных темпов снижения объема потерь тепловой энергии до уровня нормативных технологических потерь, соответствующих инвестиционной программе регулируемой организации.
Величина фактического объема потерь V пот ф определяется по формуле:
V пот ф = Q — Q c ПУ / d ПУ, (78)
где:
]Q с, ПУ — фактический объем отпуска тепловой энергии из тепловых сетей, определенный по показаниям приборов учета, в предыдущем отчетном периоде, тыс. Гкал;
d ПУ — доля фактического объема отпуска тепловой энергии из тепловых сетей по показаниям приборов учета в предыдущем отчетном периоде, которая определяется как:
d ПУ = Qс, ПУ /(Qс, ПУ + Qс, расч.), (79)
где:
Q с, расч — фактический объем отпуска тепловой энергии из тепловых сетей, определенный расчетным способом (без показаний приборов учета), в предыдущем отчетном периоде, тыс. Гкал.
Таким образом, имеем возможности мотивацию к «оприбориванию» — с одной стороны, и декларирование государством весьма полезных новаций в нормативных документах по части изменения подходов при тарифном регулировании – с другой стороны.">
Проблематика
1) Не смотря на действующие вышеуказанные РД, органы регулирования при установлении тарифов по прежнему по умолчанию пользуются первым абзацем п.90 ПП РФ № 1075: «… При установлении тарифов на услуги по передаче тепловой энергии расходы на приобретение тепловой энергии в целях компенсации потерь при передаче тепловой энергии учитываются только в объеме нормативных технологических потерь….»
Подобной политики придерживаются и экспертные организации, призванные выдавать экспертные заключения к расчётам потерь перед их утверждением.
2) При такой политике регулятора (и экспертного сообщества) у ТСО исчезают стимулы по снижению технологических потерь в сетях. Ведь уже утверждённые нормативные потери в тарифе для ТСО на регулируемый период совершенно не стимулируют их к поиску путей повышения энергоэффективности передачи теплоэнергии, не открывают направлений и способов финансирования (да и зачем? – потери и так признаны и утверждены на уровне нормативных) – А откуда, по большому счёту, взять средства на снижение потерь до нормативного уровня?
ВЫВОДЫ и ПРЕДЛОЖЕНИЯ
1) К чему ведёт вышеописанная политика:
а) к искажению истиной картины об уровнях потерь теплоэнергии в сетях по городу, региону, стране…
б) к хронически отсталому состоянию теплоизоляции теплосетей, с разрушенной, а зачастую отсутствующей или непроектной теплоизоляцией;
в) к увеличению удельного потребления первичного топлива на источниках теплоэнергии для компенсации сверхнормативных потерь в сетях.
2) Практика определения потерь по данным приборов учёта показала – объём фактических потерь, определённый по приборам учёта, выше объёма нормативных потерь. Подтвердилось «витавшее в воздухе» мнение экспертов, что нормативные потери часто не отражают реальность, а фактические потери значительно выше нормативных.
3) Утверждённая методика (Приказ МЭ № 325) не даёт возможности определения фактических потерь и направлена больше на минимизацию рисков при установлении тарифов для нерадивых или недобросовестных владельцев теплосетей или ТСО.
Методика также не даёт возможности определения потерь при истинном техническом состоянии сети (точнее – состоянии теплоизоляции), в частности не адаптирована для расчётов по непроектным способам и материалам теплоизоляции, которыми изобилуют малые частные и бюджетные распределительные сети;
4) В указанных выше РД чётко определены действия регулятора по вопросу приведения потерь к нормативному уровню. Ещё раз процитируем:
П.118: В случае если по данным, представленным регулируемой организацией, более 75 процентов фактического объема отпуска тепловой энергии из эксплуатируемых ею тепловых сетей определялось по показаниям приборов учета в предыдущий отчетный период (расчетный период регулирования), то в необходимую валовую выручку такой регулируемой организации на последующие годы (расчетные периоды регулирования) включаются расходы на оплату фактического объема потерь, рассчитанного по данным предыдущего отчетного периода (расчетного периода регулирования), с применением к нему определяемых органом регулирования ежегодных темпов снижения объема потерь тепловой энергии до уровня нормативных технологических потерь, соответствующих инвестиционной программе регулируемой организации.
— то есть налицо исчерпывающая и узаконенная норма (положение), которая и стимулирует «оприборивание» тепловых сетей и определяет в какой-то части источник финансирования инвестпрограмм (например, сумма стоимости потерь в сети НВВ и затем — в тарифе – как часть необходимых инвестиций) и путь реализации — согласно утвержденной Инвестиционной программе!
5) С развитием и распространием применения приборов учёта ТЭР определение фактических потерь стало делом не сложным: использовать одну-две формулы. А при фактической поддержке этого со стороны госрегулятора в соответствии с действующими РД – можно говорить о новом подходе к повышению энергоэффективности.
6) Необходимы и ожидаемы изменения политики регулятора в отношении регулируемых организаций, у которых более 75 процентов фактического объема отпуска тепловой энергии из эксплуатируемых ею тепловых сетей определяется по показаниям приборов учета, с переводом основных своих усилий в таком случае в плоскость качественной экспертизы достоверности предоставленных приборных данных.
7) Здесь, на наш взгляд, свою роль могут сыграть как раз экспертные организации, занятые на экспертизе расчётов (нормативов) потерь, которые и должны стать независимыми арбитрами в случае, если ТСО заявляет о том, что оно в базовом периоде определило потери в сетях по приборам учёта, в соответствии с п.118.
При этом их задачи по экспертизе должны быть расширены от во многом формальной работы исключительно с отчётными документами до беспристрастной проверки утверждений ТСО об обеспеченности нужным количеством приборов учёта, их легитимности и легитимности данных приборного учёта, правильности схемы учёта и т.п. с обязательным отражением результатов такой проверки в экспертном заключении.
8) Следует добавить, что Методика по приказу Минэнерго № 325 предусматривает пересмотр энергетических характеристик тепловых сетей (см. п.17 Методики), в т.ч.: по показателю тепловые потери «…. при изменении тепловых потерь по результатам очередных испытаний на 5% по сравнению с результатами предыдущих испытаний;…».
Т.е. Минэнерго ссылаясь на результаты испытаний (правда, не описано — каких именно испытаний и как их проводить?), позволяет пересмотр показателя «тепловые потери».
Таким образом, остаётся «слегка» перестроить работу с той частью ТСО, которые достигли нужных уровней приборного учёта теплоэнергии.
9) Что касается самих испытаний – то представляется, что наилучшими испытаниями может служить сбор данных приборами учёта теплоэнергии, которые по умолчанию ежесекундно, ежесуточно регистрируют все необходимые параметры контролируемой теплоэнергии: расход, температуру, давление и т.п. Т.е., собираемые современными приборами (в т.ч. и коммерческого) учёта тепловой энергии данные можно без проблем охарактеризовать как «результаты годовых испытаний тепловой сети». При этом достоверность и точность коммерческого учёта весьма сложно подвергнуть сомнению или оценить как «недостаточную», т.к. они подкрепляются денежными расчётами.
10) Для повышения достоверности и уменьшения/ликвидации рисков приборного определения потерь в тепловых сетях можно рассмотреть внесение такого требования как — перевести в разряд коммерческих все приборы, задействованные в расчёте потерь по формулам п.118 из Методических указаний по Приказу ФСТ № 760-э.

www.rosteplo.ru

4. Определение количества тепловой энергии, необходимой на покрытие тепловых потерь в тепловых сетях на планируемый период

4.1. Эксплуатационные потери и затраты теплоносителя в водяных тепловых сетях

4.1.1. К потерям и затратам теплоносителя в процессе передачи, распределения и потребления тепловой энергии и теплоносителя относятся технологические затраты, обусловленные используемыми технологическими решениями и техническим уровнем оборудования системы теплоснабжения, а также утечки теплоносителя, обусловленные эксплутационным состоянием тепловой сети и систем теплопотребления.

4.1.2. К технологическим затратам теплоносителя относятся:

- затраты теплоносителя на заполнение трубопроводов тепловых сетей и систем теплопотребления перед пуском после плановых ремонтов, а также при подключении новых участков тепловых сетей и систем теплопотребления;

- технологические сливы теплоносителя средствами автоматического регулирования тепловой нагрузки и защиты;

- технически обусловленные затраты теплоносителя на плановые эксплуатационные испытания.

4.1.3. К утечке теплоносителя относятся его потери в трубопроводах тепловых сетей и систем теплопотребления, технически неизбежные в процессе передачи и распределения тепловой энергии, в пределах, регламентированных Правилами [4].

4.1.4. Потери теплоносителя при авариях и других нарушениях нормального режима эксплуатации, а также превышающие нормативные значения показателей, упомянутых выше, в утечку не включаются и являются непроизводительными потерями.

4.1.5. Технологические затраты теплоносителя, связанные с вводом в эксплуатацию трубопроводов тепловых сетей и систем теплопотребления, как новых, так и после планового ремонта или реконструкции, принимаются условно в размере 1,5-кратной емкости присоединяемых элементов системы теплоснабжения.

4.1.6. Технологические затраты теплоносителя, обусловленные его сливом приборами автоматики и защиты тепловых сетей и систем теплопотребления, определены конструкцией и технологией обеспечения нормального функционирования этих приборов.

Размеры затрат устанавливаются на основе паспортной информации или технических условий на указанные приборы и уточняются в результате их регулирования.

Значения потерь теплоносителя в результате слива из этих приборов, м3, на планируемый период определяются:

, (20)

где m - технически обоснованный расход теплоносителя, сливаемого каждым из установленных средств автоматики или защиты, м3/ч;

N - количество функционирующих средств автоматики и защиты одного типа;

n - продолжительность функционирования однотипных средств автоматики и защиты в планируемый период, ч.

4.1.7. Технологические затраты теплоносителя при плановых эксплуатационных испытаниях и промывке тепловых сетей и систем теплопотребления включают потери теплоносителя при выполнении подготовительных работ, отключении участков трубопроводов, их опорожнении и последующем заполнении. Нормирование этих затрат теплоносителя производится с учетом регламентируемой нормативными документами периодичности проведения упомянутых работ, а также эксплуатационных норм затрат, утвержденных администрацией предприятия для каждого вида работ в тепловых сетях и системах теплопотребления, находящихся на балансе теплоснабжающей организации.

Для трубопроводов тепловых сетей и систем теплопотребления, находящихся на балансе иных организаций, нормируемые затраты теплоносителя на проведение указанных работ планируются в соответствии с договорами о теплоснабжении, на основе технически обоснованных сведений.

4.1.8. Нормативные значения годовых потерь теплоносителя, обусловленных утечкой теплоносителя, м3, определяются по формуле:

Му.н = а Vгодnгод 10-2 = mу.н.годnгод, (21)

где a - норма среднегодовой утечки теплоносителя, установленная Правилами [4] в пределах 0,25% среднегодовой емкости трубопроводов тепловой сети и подключенных к ней систем теплопотребления, м3/чм3;

Vгод - среднегодовая емкость тепловой сети и систем теплопотребления, м3;

nгод - продолжительность функционирования тепловой сети и систем теплопотребления в течение года, ч;

mу.н.год - среднечасовая за год норма потерь теплоносителя, обусловленных его утечкой, м3/ч.

Значение среднегодовой емкости тепловых сетей и присоединенных к ним систем теплопотребления, м3, определяется формулой:

, (22)

где Vo и Vs - емкость трубопроводов тепловой сети и систем теплопотребления в отопительном и неотопительном периодах, м3;

no и ns - продолжительность функционирования тепловой сети в отопительном и неотопительном периодах, ч.

4.1.9. Емкость трубопроводов тепловых сетей определяется в зависимости от их удельного объема и длины:

, (23)

где vdi - удельный объем i-го участка трубопроводов определенного диаметра, м3/км; принимается по таблице 6;

ldi - длина i-го участка трубопроводов, км.

studfiles.net

Потери тепловой энергии - это... Что такое Потери тепловой энергии?


Потери тепловой энергии

Потери тепловой энергии - тепловая энергия, теряемая теплоносителем через изоляцию трубопроводов, а также тепловая энергия, утрачиваемая с теплоносителем при утечках, авариях, сливах, несанкционированном водоразборе [6].

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • Потери СВЧ защитного устройства
  • потери теплоты с уходящими газами

Смотреть что такое "Потери тепловой энергии" в других словарях:

  • Потери и затраты теплоносителя в процессе передачи, распределения и потребления тепловой энергии — 4.1.1. К потерям и затратам теплоносителя в процессе передачи, распределения и потребления тепловой энергии и теплоносителя относятся технологические затраты, обусловленные используемыми технологическими решениями и техническим уровнем… …   Официальная терминология

  • Методика определения фактических потерь тепловой энергии через тепловую изоляцию трубопроводов водяных тепловых сетей систем централизованного теплоснабжения — Терминология Методика определения фактических потерь тепловой энергии через тепловую изоляцию трубопроводов водяных тепловых сетей систем централизованного теплоснабжения: Водяная система теплоснабжения система теплоснабжения, в которой… …   Словарь-справочник терминов нормативно-технической документации

  • СО 153-34.20.523(3)-2003: Методические указания по составлению энергетической характеристики для систем транспорта тепловой энергии по показателю "тепловые потери" — Терминология СО 153 34.20.523(3) 2003: Методические указания по составлению энергетической характеристики для систем транспорта тепловой энергии по показателю "тепловые потери": 1.7. Материальная характеристика тепловой сети сумма… …   Словарь-справочник терминов нормативно-технической документации

  • Тепловой насос — Воздушный тепловой насос Тепловой насос  устройство для переноса тепловой энергии от источника низкопотенциальной тепловой энергии (с низкой температурой) к потребителю (теплоносителю) с более высокой …   Википедия

  • потери — 3.8 потери: Разность между 100 и восстановленным общим объемом, в процентах. Источник: ГОСТ 2177 99: Нефтепродукты. Методы определения фракционного состава оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • Потери теплоносителя технологические — потери теплоносителя, обусловленные технологическими решениями и техническим уровнем применяемого оборудования;... Источник: Приказ Госстроя РФ от 06.05.2000 N 105 Об утверждении Методики определения количеств тепловой энергии и теплоносителей в… …   Официальная терминология

  • тепловой баланс (металлургия) — тепловой баланс Кол в, равенство прихода и расхода теплоты в к. л. тепловом процессе. В основе уравнений т. б. любого металлургич. агрегата лежит закон сохранения энергии, согласно к рому кол во теплоты, поступ. в данный процесс, равно кол ву… …   Справочник технического переводчика

  • Тепловой баланс — I Тепловой баланс         сопоставление прихода и расхода (полезно использованной и потерянной) теплоты в различных тепловых процессах (См. Тепловой процесс). В технике Т. б. используется для анализа тепловых процессов, осуществляющихся в паровых …   Большая советская энциклопедия

  • тепловой баланс — [heat balance] количественное равенство прихода и расхода теплоты в каком либо тепловом процессе. В основе уравнений теплового баланса любого металлургического агрегата лежит закон сохранения энергии, согласно которому количество теплоты,… …   Энциклопедический словарь по металлургии

  • Тепловой двигатель —         Двигатель, в котором тепловая энергия преобразуется в механическую работу. Т. д. составляют наибольшую группу среди первичных двигателей и используют природные энергетические ресурсы в виде химического или ядерного топлива. В основе… …   Большая советская энциклопедия


normative_reference_dictionary.academic.ru
