Nox что это в химии – NOx….

Каким образом можно уменьшить количество NOx, образующихся в топках котлов?

В настоящее время хорошо изучены и отработаны три способа образования оксидов азота. 1) Образование термических оксидов азота. Они образуются из азота воздуха, подаваемого в топку для горения, при температуре 1300 градусов Цельсия. 2) Образование оксидов азота из азота, содержащегося в топливе (топливные NO). 3) Образование оксидов азота путём реакции азота воздуха с углеводородными радикалами (быстрые NO).

Термические оксиды образуются при повышении температуры и достаточном времени пребывания продуктов сгорания в зоне их образования. Процесс образования термических NO описывается сложной цепной хим. реакцией, а итоговая реакция имеет вид: O₂ + N₂ -> 2NO. На основании проведённых исследований можно сказать, что основная часть оксидов азота образуется после завершения процесса горения, когда повышение температуры приводит к появлению молекулярного кислорода. Скорость реакции зависит от температуры горения и концентрации избыточного кислорода, азота и оксида азота. Скорость образования термического оксида азота увеличивается с ростом температуры. Она пропорциональна концентрации азота и времени пребывания продуктов горения в зоне образования оксидов азота, а также пропорциональна корню квадратному из концентрации кислорода. Следовательно, режимно-технологические мероприятия, направленные на уменьшение окислов азота, основаны на воздействии на один или несколько факторов в зоне максимального образования окислов азота, а также, создание условий, которые способствовали бы восстановлению образовавшихся окислов азота.

Топливные NOx образуются параллельно с горением топлива . В основном, в зоне горения, за промежуток времени меньший, чем время сгорания топлива. Процесс образования этих окислов происходит при значительно меньшей температуре, которая превышает 1000 градусов. Зависимость выхода топливных NOx от содержания кислорода в зоне горения близка к квадратичной. Количество образующихся топливных NO зависит от содержания азота в топливе.

Быстрые NO образуются в зоне фронта пламени углеводородных топлив в результате быстрых реакций молекулярного азота с углеводородными радикалами, содержащимися в топливе. Реакции образования протекают при температуре примерно 1300 градусов, когда ещё не образовались термические NO. Концентрация быстрых NO растёт с увеличением коэфф. избытка воздуха α и при повышении температуры. При сжигании природного газа эта концентрация может быть 70 – 90 мг/м³.

Первичные мероприятия, направленные на уменьшение выбросов оксидов азота (методы подавления образования оксидов азота в топках котлов) направлены на: 1) снижение температуры горения; 2) уменьшение времени пребывания продуктов горения в зоне повышенных температур; 3) создание зон реакции с восстановительной атмосферой (в этих зонах коэффициент α должен быть меньше 1).

Для уменьшения выбросов окислов азота на ТЭС применяют следующие мероприятия: 1) использование горелок с низким выбросом оксидов азота; 2) ступенчатое сжигание топлива; 3) рециркуляция дымовых газов; 4) впрыск воды (водомазутной эмульсии) в ядро факела; 5) комбинация мероприятий. Первичные мероприятия малозатратны и их используют для обеспечения нормируемых выбросов окислов азота.

Горелки с низким выбросом оксидов азота. Существует большое кол-во конструкций таких горелок. В этих горелках организована ступенчатая подача воздуха. В ядро факела подают кол-во воздуха, недостаточное для полного сгорания топлива. Во внешнюю зону горения подаётся избыток воздуха, что позволяет обеспечить полноту сгорания топлива. Кроме того, конструкция горелок даёт возможность обеспечить рециркуляцию воздуха внутри зоны горения. Применение таких горелок позволяет уменьшить выбросы оксидов азота примерно на 50% для угольных котлов и до 60% для газовых/мазутных котлов, причём технико-экономические показатели не ухудшаются.

Ступенчатое сжигание топлива. При ступенчатом сжигании топлива топку котла можно разделить на несколько ярусов или зон. Коэффициент α, подаваемого в топку, также изменяется поярусно. При двухъярусном сжигании нижний ряд горелок работает с недостатком воздуха, а верхний ряд, который называют холостым, подаёт только воздух для дожигания продуктов сгорания. Лучший эффект даёт трёхступенчатое сжигание. В топке по высоте организуют три зоны горения. В первой (нижней) зоне сжигается основное кол-во топлива (70 – 80%) при α ~ 1. При выходе из зоны активного горения подаётся оставшаяся часть топлива и кол-во воздуха, при котором коэфф. α = 0,9…0,95. В этой части топки идёт процесс восстановления NO. Уже образовавшиеся оксиды азота восстанавливаются в результате взаимодействия с продуктами неполного сгорания (угарный газ, водород, углеводороды). Выше этой зоны, в верхней части топки подаётся воздух с коэфф. α>1 для дожигания. Уменьшение выбросов оксидов азота при использовании ступенчатого сжигания до 40% при сжигании угля, 30% – мазута, 40 – 45% – газа. Ступенчатое сжигание приводит к ухудшению технико-экономических показателей: на 4-5°С возрастает температура уходящих газов, КПД уменьшается на 0,2 – 0,5%, увеличивается расход электроэнергии на собственные нужды.

Рециркуляция дымовых газов. Для рециркуляции используют дымовые газы, отводимые из конвективной шахты котла, обычно после водяного экономайзера. Дымовые газы могут подаваться в топку котла вместе с первичным воздухом или в шлицы под горелками. Чтобы улучшить перемешивание дымовых газов с воздухом, поступающим в топку, устанавливают смеситель. Доля газов не превышает 20%. За счёт рециркуляции уменьшается концентрация кислорода в зоне горения и уменьшается температура. Для рециркуляции используют специальный дымосос (вентилятор), что связано с ув-ем расхода электроэнергии на собственные нужды. При сжигании твёрдого топлива возможен абразивный износ вентилятора, т.к. газы подаются неочищенными. Уменьшение выбросов оксидов азота при использовани этого метода до 20% – уголь, 30% – мазут, 33% – газ. Технико-экономические показатели ТЭС при использовании рециркуляции дымовых газов ухудшаются. Растёт расход эл. эн. на собственные нужды, растёт температура уходящих газов, КПД ум-ся на 0,6 – 1,3%.

Впрыск воды (водомазутной эмульсии) в ядро факела снижает температуру факела, следовательно, уменьшает кол-во термических NO. Такой способ применяют, в основном, при неблагоприятных метеоусловиях, где существует высокая концентрация вредных в-в. Кол-во воды составляет примерно 10% от расхода топлива. Использование данного способа примерно на 25% снижает выбросы NO, что одновременно на 0,7% уменьшает КПД котла. Эффективность этого метода уменьшается, если котлы работают с рециркуляцией дымовых газов, поэтому этот метод не нашёл широкого применения. Как показали исследования, в энергетике одним из технических направлений по защите окружающей среды является сжигание мазута в виде водомазутной эмульсии, а также сжигание природного газа с применением впрыска в топку загрязнённых нефтепродуктами сточных вод. Использование последних позволяет не только уменьшить выход оксидов азота, но и обезвредить значительную часть загрязнённых вод. Одновременно происходит утилизация тепла, которым располагают эти сточные воды. При сжигании водомазутной эмульсии снижается температура в зоне горения и содержание NO в дымовых газах на 25 – 44%.

Применение комбинации первичных методов. Чтобы достичь нормативных выбросов NOx, которые образуются в топках котлов, можно использовать комбинации первичных методов. Чаще всего применяют ступенчатое сжигание + рециркуляцию; использование горелок с низким выходом оксидов азота + ступенчатое сжигание + рециркуляция. С помощью первичных методов на отечественных ТЭС уже достигнута концентрация NOx в дымовых газах: на каменном угле 450 – 550 мг/м3; на бурых углях 300 – 350 мг/м3; на природном газе 150 – 200 мг/м3. Это отвечает требованиям экологически безопасных ТЭС. Для котлов на мазуте и твёрдом топливе для получения экологически безопасных выбросов NOx требуется применение вторичных мероприятий.

cyberpedia.su

Очистка от SOx и NOx

SOx

В основном сера содержится в отходящих газах в форме оксидов серы. Наиболее эффективным способом снижения содержания серы в отходящих газах является применение топлива с низким содержанием серы. Если это невозможно, то следует предусмотреть меры по предотвращению выделения серы и ее окисления.

Существуют различные методы предотвращения выброса серы с отходящими газами. Все методы, описанные в настоящем разделе, предусматривают связывание серы золой, что предотвращает выброс серы с отходящими газами.

Жидкий раствор гидратированной извести Са(ОН₂) вводится в камеру, содержащую отходящие газы. Двуокись серы вступает в реакцию с известью, образуя вещество, состоящее в основном из сульфита кальция. Этот метод снижает выброс серы приблизительно на 80%.

Метод, предусматривающий введение извести в топку, может использоваться в традиционных установках, работающих на твердом топливе. Этот метод снижает содержание серы в выбросах приблизительно на 50%.

Известь также можно добавлять в материал псевдоожиженного слоя, при этом известь вступает в реакцию с двуокисью серы, образуя сульфит кальция. В этом случае удаляется приблизительно 80-90% серы.

NOx

Выброс окислов азота может быть уменьшен с помощью различных мер, применяемых при сжигании топлива и/или посредством очистки отходящих газов. Ниже приводится ряд примеров снижения уровня выброса окисей азота.

Уменьшение количества избыточного воздуха

Этот метод является наиболее простым и дешевым методом снижения содержания окисей азота в отходящих газах. Измеряя уровень содержания кислорода в отходящих газах, соответственно регулируют количество избыточного воздуха. Для твердого топлива содержание кислорода в отходящих газах не должно превышать 5%.

Утилизация отходящих газов

При утилизации газов, подаваемых в камеру сгорания, повышается температура на всех участках, через которые проходят газы, что повышает температуру горения и содержание окислов азота.

Избирательная каталитическая очистка

При использовании метода избирательной каталитической очистки, в котором в качестве восстановителя применяется аммиак (NH₃), происходит восстановление окислов азота с образованием газообразного азота и воды. В этом процессе также используется катализатор, то есть вещество, ускоряющее протекание реакции, но не участвующее в самой реакции.

boiler-wood.ru

Эмиссии из цементных печей. Образование NOx и его предотвращение ПроСтройМат.ру

Лимиты на выбросы газообразных оксидов азота из цементных печей понижаются по всему миру и соблюдение этих лимитов- одна из самых серьезных задач, стоящих перед цементной промышленностью.

NOx – общее обозначение, используемое для представления всех оксидов азота:
NO – оксид азота (ll), монооксид азота,
NO2 – оксид азота (lV), диоксид азота,
N2O – оксид азота (l), оксид диазота,
N2O4 – тетраоксид диазота
и другие менее стабильные и распространенные соединения NxOy

Температуры в зоне обжига цементной печи в совокупности с наличием избытка кислорода и долгое время присутствия поддерживает образование NO, Это бесцветный газ, который быстро окисляется до NO2 в то время, когда покидает печь.

Эти итоговые эмиссии NO2, которые представляет серьезнейшую проблему окружающей среды на всей земле и являются причиной для затягивания гаек по выбросам. NO2 в атмосфере обуславливает три основные проблемы загрязнения:
1) кислотные дожди,
2) смог,
3) образование озона.

1. NO2 в контакте с водой образует азотистую и азотную кислоты- HNO2 и HNO3 , соответственно. Обе кислоты обладают наивысшей агрессивностью.
Когда дожди проходят через атмосферу, содержащую NO2 , эти кислоты образуются, разрушают растительность, попадают в ручьи, реки и озера.

2.  NO2 , смешиваясь с несгоревшими частицами углеводородов, образует смеси, которые на воздухе подвержены фотохимическим реакциям с образованием смога.

3. NO2 также реагирует с кислородом воздуха с образованием озона.

Слои смога и озона в нижней атмосфере тесно связаны.

В цементной печи присутствуют два варианта образования NOx :

Окисление органического азота, содержащегося в топливе, во время горения, так называемого “NOx топлива”.

N + 1/2O2   →  NO↑

Окисление некоторого количества атмосферного азота в воздухе горения при температурах пламени главной горелки цементной печи, так сказать “термический NOx” или “NOx Зелдовича” (Zeldovich NOx)

N2 + O2   →  2NO↑

“NOx топлива”, образуется везде, где бы не горело топливо в печи, поэтому есть только путь предотвращения такого источника NOx эмиссий- это тщательный выбор топлива с низким содержанием органического азота. Нефтяной кокс, который широко применяется в качестве твердого топлива для цементных печей имеет большее содержание органического азота, чем уголь, часть которого замещается коксом, и поэтому лидирует по выбросам NOx из топлива. В декарбонизаторе это в первую очередь подразумевает образование NOx.

Но “NOx топлива” обуславливает только фоновые уровни NOx эмиссий и не является основной причиной для беспокойства. Реальное беспокойство вызывает окисление некоторого количества атмосферного азота в воздухе горения при высоких температурах пламени главной горелки печи.

N2 + O2   →  2NO↑

Скорость реакции между азотом и кислородом в воздухе, расходующемся на сжигание топлива, увеличивается экспоненциально с температурой. Свыше 1400ºС в пламени горелки этот вариант образования NOx преобладает.

Возможности для уменьшения выбросов NOx из цементных печей заключаются в двух граничных категориях:
1)предотвращение образования NOx
2)митигация или уменьшение концентрации NOx в отходящих газах уже после его образования.

Предотвращение образования NOx может в свою очередь подразделяться на несколько различных подходов:
Эмиссии NOx топлива могут быть уменьшены при условии соблюдения:

• Выбор топлива с меньшим содержанием органического азота.
• Предварительная обработка топлива для уменьшения содержания органического азота в нем.
• Добавление химических веществ в топливо для подавления образования NOx , что непростительно дорого.

Эмиссии термического NOx могут быть уменьшены, если возможно уменьшить температуру образования клинкера, или использовать сырьевые материалы с лучшей обжигаемостью, изменение минералогии клинкера будет способствовать обжигаемости, или использовать минерализаторы.

В других материалах раздела будет указано, что минерализация и производство активного белитового цемента должно также обеспечивать экономию энергии, увеличение производительности и меньшие выбросы СО2.
Эмиссии термического NOx могут быть уменьшены за счет настройки условий горения в главной горелке:

• Уменьшение пропорции первичного воздуха, подаваемого через главную горелку печи.

Топливо, поданное в печь через канал главной горелки вместе с первичным воздухом, где они воспламеняются, т.к. они сталкиваются с температурой в печи свыше 1400ºС .

Часть воздуха горения обеспечивается первичным воздухом, который вдувается в печь через каналы горелки. Остаток воздуха горения может быть получен и смешан  в пламени из подогретого вторичного воздуха, который всасывается в печь из холодильника.

Мы рассмотрим в других материалах тот факт, что смешение воздуха горения в пламени цементной печи зависит от потока вовлекаемого вторичного воздуха.
С рециркулирующим пламенем окислительные условия могут быть гарантированы с небольшим избытком воздуха свыше того, что требуется для сгорания, т.е. 1-2% на входе печи.

Без рециркуляции  смешение вторичного воздуха и топлива неадекватно и могут присутствовать восстановительные условия  и СО при 4-5% кислорода на входе в печи.

                                          Первичный воздух…

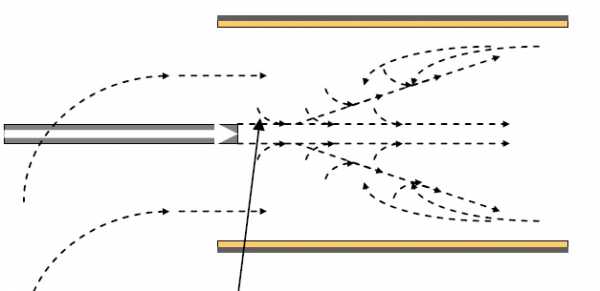

…смешивается с топливом очень быстро. Вовлечение вторичного воздуха это в свою очередь зависимость от соотношения первичного воздуха/потока топлива и импульса вторичного воздуха. Более высокое соотношение потока и скорость первичного воздуха- быстрее смешивание. Рециркуляция есть показатель того, что весь вторичный воздух вовлечен в пламя и смешение топливо/воздух полное.

?Снижение термического NOx уменьшением массы первичного воздуха полагается на уменьшение эффективности вовлечения  и смешения вторичного воздуха в пламени? Это уменьшает температуру в пламени и поэтому объем образования термического NOx . Отсутствие кислорода в пламени также предрасполагает к тому, что соединения азота из летучих топлива будут образовывать HCN и Nh4 . Они в свою очередь образуют радикалы, которые разрушают любые NOx , образованные в факеле при цепных реакциях. Обсуждение этих трех цепных реакций более подробно будет приведено в других материалах раздела, где будет описано ступенчатое горение в декарбонизаторе.

Другая стратегия – это впрыск воды или другой инертной жидкости в факел для предотвращения образования термического NOx .

Это уменьшает образование термического NOx двумя механизмами:

• Пламя охлаждается.
• Предотвращение перемешивания воздуха в факеле за счет расширения образующихся паров воды.

Это исключение воздуха из пламени для предотвращения образования термического NOx это инжекция обратно в факел охлажденных отходящих газов.

Эффективность сгорания в факеле главной горелки зависит от доступности кислорода в пламени. Образование NOx происходит за счет наличия азота в воздухе горения. Замещением азота из воздуха за счет обогащения воздуха горения кислородом можно нивелировать эффект образования NOx . Обогащение до содержания 80% кислорода в воздухе позволяет достигнуть весомого снижения образования термического NOx .

Все эти стратегии улучшения горения полагаются на уменьшение эффективности горения в факеле главной горелки и температуры факела, но как мы знаем из других материалов раздела, что это приводит к проблемам плохого качества клинкера, и что летучий SO3 увеличивается со всеми сопутствующими производственными проблемами. Все больше и больше стратегий по борьбе с эмиссиями термического NOx разрабатывается.

Некоторое количество американских цементных компаний используют обогащение кислородом для уменьшения объема отходящих газов, проходящих, через дымосос, и увеличивают выпуск своих печей. Уже 2% обогащения кислородом заметно уменьшаеют количество балласта азота, прокачиваемого через печь с воздухом горения, который в свою очередь отводится из печи. Ряд случаев показывает, что при обогащении кислородом воздуха сгорания выход печи современного сухого способа может быть увеличен до 15%.

Такое обогащение обычно подразумевается для вторичного или третичного воздуха. Обогащение кислородом первичного воздуха могло бы эффективно вытеснять азот из пламени главной горелки и помогать с уменьшением образования термического NOx .

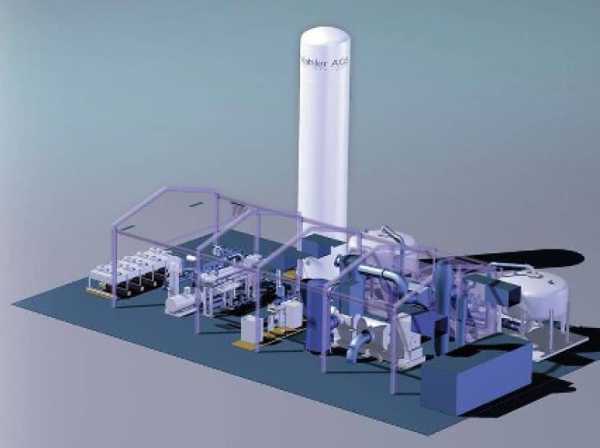

Цены на внутриплощадочное кислородгенерирующее оборудование постепенно снижаются.

Технология обогащения кислородом первичного воздуха представляет собой возможность как увеличения выхода цементной печи, так и улучшением качества клинкера интенсификацией горения и температуры факела главной горелки, и в тоже время уменьшить образование термического NOx  за счет вытеснения азота из пламени горелки.

Однако обогащение кислородом первичного воздуха не проводится в настоящее время уменьшения эмиссий NOx . Применяется технология, которая позволяет уменьшать содержание NOx  в отходящих газах после их образования. Эта технология будет рассмотрена в других материалах раздела.
