Нужен ли стабилизатор напряжения для газового котла

Содержание:

  1. Преимущества газового оборудования
  2. Стабилизатор: использовать или нет
  3. Выбор стабилизатора напряжения
  4. Количество фаз
  5. Общие требования к стабилизатору
  6. Правила подключения стабилизатора к газовому котлу
  7. Видео

В современных системах отопления и горячего водоснабжения используются модели газовых котлов, оборудованные большим количеством электроники. Данные электронные схемы очень чутко реагируют даже на незначительные отклонения сетевого напряжения от нормативных показателей. В связи с этим, многие хозяева пытаются понять, нужен ли стабилизатор напряжения для газового котла, и какие последствия могут наступить при его отсутствии.

Как показывает практика, различные нарушения в сетях вовсе не редкость, поэтому следует заранее принять необходимые меры во избежание выхода из строя дорогостоящего оборудования.


Преимущества газового оборудования

Современное газовое оборудование обладает наиболее оптимальными техническими и эксплуатационными характеристиками. Такие котлы легко программируются на нужные рабочие режимы и доводятся до нормы путем точных регулировок. За счет этого создается существенная экономия энергоносителей и соответственно, денежных средств. Однако, данные системы не могут обходиться без электроэнергии – они требуют непрерывного и сбалансированного питания.

Благодаря использованию электронных схем и другим конструктивным особенностям, газовые котлы имеют ряд отличий и преимуществ:

  • Наличие электронных схем, обеспечивающих оптимальный расход газа. В нужные моменты автоматика включает установленное количество горелок и регулирует высоту пламени на каждой из них.
  • С помощью тонких настроек электроника самостоятельно отслеживает изменяющиеся внутренние и внешние условия. После этого она выбирает и запускает наиболее оптимальный режим, обеспечивающий рациональное и экономичное функционирование системы с минимальным расходом газа.
  • Практически все модели оборудованы плавным розжигом. При наборе заданной температуры у них автоматически снижается интенсивность горения и количество повторных запусков котла, способствуя долговечной эксплуатации оборудования.
  • В современных системах с несколькими контурами температурные показатели отслеживаются на каждом участке. В памяти электронных блоков управления сохраняются все параметры, необходимые для поддержания установленных рабочих режимов. Программирование учитывает не только дни недели, но и часы, когда система должна будет работать с максимальной отдачей. В сферу регулировок попадают и циркуляционные насосы, оптимально распределяющие тепловую энергию по всем контурам отопления.
  • Электроника и автоматика постоянно следит за безопасностью оборудования. Несколько ступеней надежно защищают при сбоях в работе и аварийных ситуациях.

Таким электронным схемам необходимо стабильное электропитание, которое обеспечивается путем установки стабилизирующих устройств. Стоимость этих приборов совсем невелика по сравнению с возможными разрушительными последствиями от перепадов напряжения.


Стабилизатор: использовать или нет

Часто хозяева жилья с установленным газовым оборудованием не в полной мере осознают, зачем нужен стабилизатор напряжения для газового котла. Основными аргументами выступает якобы полная защищенность и надежность современных приборов, стабильная работа энергетических систем. В связи с этим покупка стабилизатора относится ими к необоснованным затратам.

Однако подобные утверждения обоснованы лишь частично. В любом случае для тонкой электроники блоков управления и настроек требуется стабильное напряжение, а вместе с тем, не существует полной гарантии и страховки от существенных перепадов напряжения. Довольно часто происходит превышение допустимых пределов, вызывающее выход из строя дорогостоящего оборудования.

Какие же доводы можно привести в пользу стабилизаторов напряжения:

  • Количество бытовой техники и оборудования постоянно увеличивается, а трансформаторные подстанции и ЛЭП не справляются с возрастающими нагрузками. В результате, в часы пик наблюдаются скачки или, наоборот, просадка напряжения.
  • В загородных поселках и в сельской местности состояние электрических сетей всегда было далеко от нормативного. Освещение начинает моргать при включении мощного электродвигателя или сварочного трансформатора. В некоторых районах обстановка еще более ухудшается в связи с массовым строительством загородных домов.
  • Следует учитывать негативное влияние неблагоприятных погодных условий – ураганных ветров, ливней, обильных снегопадов, способных повредить провода линий электропередачи. В результате, могут возникнуть перекосы фаз, потенциально опасные для любого электрооборудования.
  • Аварийные ситуации нередко возникают под влиянием так называемого человеческого фактора. Ошибочные действия, совершаемые в общих электрических щитках, могут привести к резким скачкам напряжения и полному выходу из строя электронных схем.

Все этих неприятностей поможет избежать стабилизатор напряжения для котла, подключаемый на входе электрического питания газового оборудования. Данные устройства выбираются в соответствии с техническими характеристиками оборудования и конкретными условиями эксплуатации.


Выбор стабилизатора напряжения

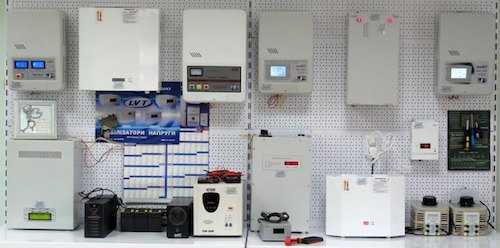

Существует множество моделей стабилизирующих устройств, отличающихся параметрами, конструктивными особенностями и техническими характеристиками. Они могут быть навесными или напольными и устанавливаться на стене или на полу. Стабилизаторы работают с постоянным и переменным током, подключаются к одно- или трехфазным сетям. Поэтому хозяевам часто приходится решать, какой стабилизатор напряжения лучше.

Основная классификация агрегатов производится в зависимости от способов переключения обмоток. В первую очередь, это электромеханические устройства, оборудованные сервоприводом, приводящим в движение бегунок, перемещающийся на обмотках. Регулировка напряжения производится постепенно, без резких нарушений токовых характеристик. Такие стабилизаторы имеют небольшие размеры и сохраняют работоспособность даже при значительных перепадах напряжения.

Другой вариант представлен релейными или электронными устройствами, где обмотки переключаются посредством реле. Несмотря на низкую стоимость, эти стабилизаторы достаточно надежны, благодаря качественной сборке конструкции. Вся электроника размещается в герметичном корпусе, защищающем ее от влаги и пыли. Данные стабилизаторы не нуждаются в обслуживании, они быстро реагируют на все изменения сети и способны переключаться с высокой скоростью.

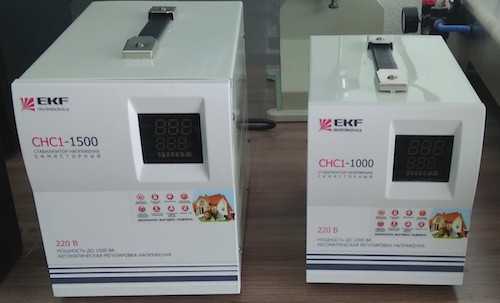

В симисторных конструкциях, кроме реле используются симисторы. В данных устройствах отсутствуют детали, подверженные механическому износу, они надежные и долговечные в эксплуатации. С помощью такого стабилизатора оборудование продолжает работать даже в период сбоев в электрической сети. Сам аппарат работает бесшумно, может размещаться на стене или на полу. В системе имеется многоуровневая встроенная автоматическая защита, выполняющая отключение во время токовых перегрузок. Она защищает от коротких замыканий и скачков напряжения в большую или меньшую сторону.

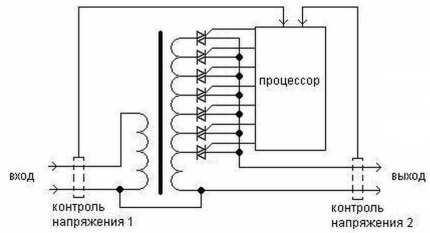

Стабилизаторы тиристорной конструкции оборудованы специальными ключами, с помощью которых оказывается влияние на токовую синусоиду во время включения и выключения. Регулировка работы тиристора осуществляется процессором, встроенным в схему. Данным устройствам не страшны перегрузки, возникающие в сетях. При возникновении опасных ситуаций с микроконтроллера тут же поступает команда на отключение прибора и всей системы.

Аппаратура функционирует бесшумно, считается экономичной, надежной и долговечной. Срабатывание тиристора происходит без образования дугового разряда. Стабилизатор устойчиво работает в диапазоне напряжений 120-300 В и считается наиболее дорогим из всех представленных моделей.


Количество фаз

Стабилизаторы, применяемые совместно с газовым оборудованием, рассчитаны на работу с одной или тремя фазами. Конкретный тип выбирается в соответствии с параметрами электрической линии, подведенной к частному дому. При наличии однофазного питания устанавливается такой же стабилизатор.

Если же подключена трехфазная сеть, для стабилизации может использоваться трехфазное устройство или три однофазных прибора, подключаемых к каждой фазе. Второй вариант делает выходное напряжение более стабильным.

Однофазные стабилизаторы используются преимущественно в бытовых условиях квартир и частных домов. Номинальное напряжение таких электрических сетей составляет 220 вольт, а полная максимальная мощность, подлежащая выпрямлению – 135 кВА. Выдаваемая частота и синусоида преобразованного тока отличается повышенной устойчивостью, из-за чего однофазные устройства нередко используются на производстве.

Трехфазные приборы чаще всего используются в промышленности для подключения к котлам с высокой производительностью и большими мощностями. Номинальная мощность электрических сетей составляет 380 и 400 вольт.


Требования к стабилизатору

При выборе модели для конкретных условий эксплуатации необходимо учитывать основные критерии, которым должен соответствовать нормальный стабилизатор напряжения.

В первую очередь нужно обратить внимание на следующие параметры:

  • Время отклика, отражаемое в техническом паспорте устройства, измеряемое в миллисекундах (мс). Чем меньше этот показатель, тем лучше будет работать автоматика и электроника котла. Он соответствует промежутку времени, в течение которого напряжение может быть откорректировано при скачке.
  • Диапазон входного напряжения. Обозначает установленные пределы, в которых котел может нормально работать. Когда напряжение достигает предельного значения, происходит автоматическое отключение газового котла. Однако большое количество отключений котельного оборудования в отопительный сезон может вызвать разморозку труб системы. Поэтому рекомендуется выбирать стабилизатор с разбежкой напряжения примерно 140-260 вольт.
  • Коэффициент уровней коррекции. Определяет, насколько стабильно и точно будет поддерживаться выходное напряжение. Большее количество уровней обеспечивает качественную работу.
  • Температурный диапазон. Хорошее устройство должно сохранять свою работоспособность при температурах наружного воздуха от +5 до +40 градусов. В промышленности устройства дополнительно защищаются специальными кожухами, позволяющими нормально работать даже при отрицательных температурах.
  • Многое зависит от типа установки. С обычными газовыми котлами в основном применяются навесные конструкции с небольшими размерами и массой. Напольные или потолочные приборы используются совместно с мощными трехфазными котлами.

Учитывая эти критерии и местные условия эксплуатации, вполне возможно подобрать наиболее подходящее устройство, отвечающее всем техническим требованиям. Как правило, стабилизаторы успешно справляются с перепадами напряжения, обеспечивают нормальную работу автоматики и электроники.

Расчет мощности

Стоит отдельно остановиться на расчете мощности стабилизатора, поскольку это один из важнейших параметров, который нужно учитывать при выборе.

Для определения минимальной мощности устройства на 220 В потребуются следующие исходные данные:

  • Электрическая мощность автоматических элементов котла и циркуляционного насоса. Сведения можно взять в технических паспортах устройств.
  • Суммарная мощность всех энергопотребляющих устройств, подключаемых к стабилизатору.

Полученная сумма умножается на коэффициент 1,3, учитывающий пусковой ток. Следует учесть, что включение насоса вызывает скачок энергопотребления примерно в три раза. Данные расчеты представляют определенную сложность, поэтому рекомендуется воспользоваться услугами специалистов.

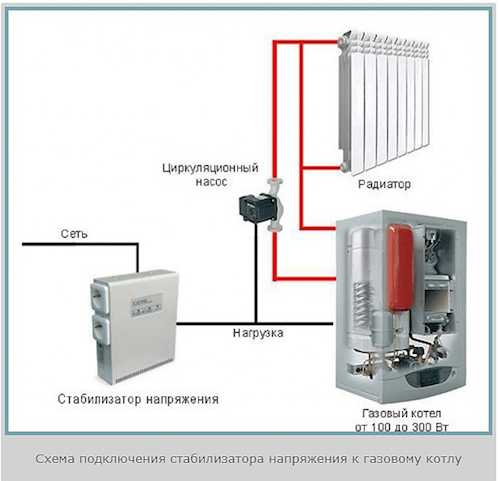

Правила подключения стабилизатора к газовому котлу

Подключения стабилизатора напряжения к газовому оборудованию выполняется по определенным правилам, обеспечивающим безопасную и продолжительную эксплуатацию системы.

Прежде всего, необходимо соблюдать следующие требования:

  • Для установки прибора нужно выбрать сухое место, исключая ванные комнаты и другие помещения с повышенной влажностью.
  • Запрещается располагать устройство рядом с легковоспламеняющимися веществами и горючими материалами.
  • Свежий воздух должен свободно поступать к корпусу прибора. Поэтому стабилизаторы не должны устанавливаться в шкафах.

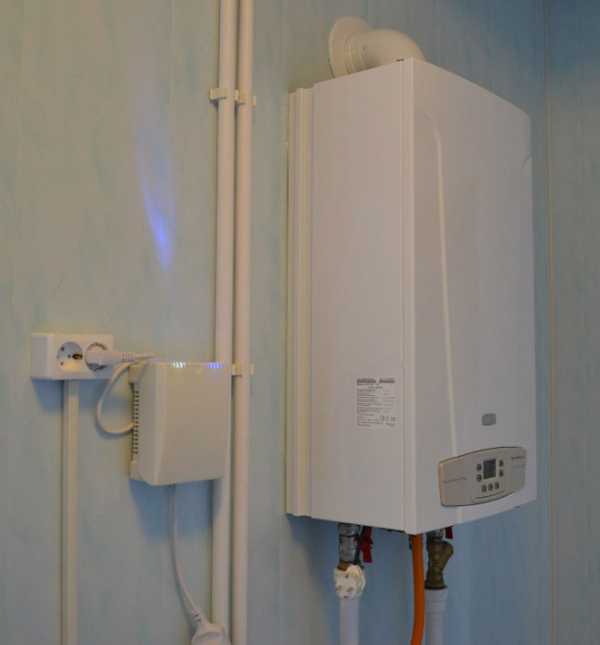

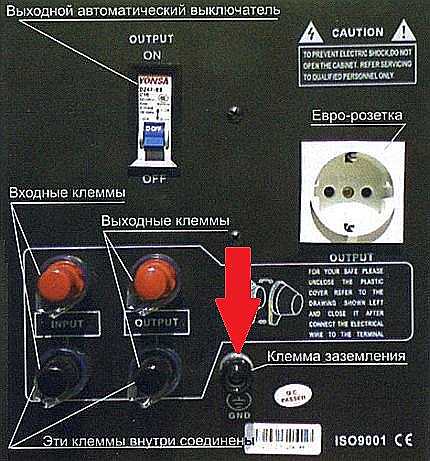

Для непосредственного подключения к сети используется обычная розетка, оборудованная контактом заземления. Устройства настенного типа устанавливаются неподалеку от газового котла. Подключение осуществляется через розетку, установленную на корпусе стабилизатора.

Некоторые хозяева рассматривают сетевой фильтр, как более дешевую альтернативу стабилизирующему устройству. Это неправильно, потому что в таком случае не обеспечивается защита от скачков напряжения и электроника просто выйдет из строя. Фильтр способен лишь отсечь высокочастотные помехи, попадающие на блок питания прибора. От него невозможно добиться точности и стабильности в отношении параметров напряжения.


electric-220.ru

какой лучше для газового, напряжение для отопления, нужен ли трансформатор 220 В

Стабилизатор для котла лучше всего покупать в специализированном магазине, предварительно проконсультировавшись со специалистом Газовые котлы – это, на данный момент, один из наиболее популярных способов отопления дома и нагрева воды для бытовых нужд. Однако приобретение газового котла – это достаточно затратное дело. Поэтому очень важно обеспечить долговечную и постоянную работу такого устройства. К несчастью, из-за перепадов электричества в старых домах сделать это бывает сложно. Решить подобную проблему помогает стабилизатор напряжения для газового котла. Что это такое и зачем он нужен – читайте далее.

Нужен ли стабилизатор напряжения для газового котла

Газовое отопление в России является одним из самых распространенных вариантов отопления дома. Дело в том, что газ, на данный момент, стоит дешевле электричества, а потому более экономичен в эксплуатации. Необходимость электроснабжения газовых котлов в некоторых домах является проблемой для оборудования. Проводка большей части построек неидеальна, а потому часто встречается проблема перепадов электричества.

Перепады электричества опасны для газового котла. Из-за этого не только уменьшается срок службы котла, но и появляется риск его внезапного выхода из строя.

Очень важно обеспечить котлу постоянную и равномерную подачу электричества. В этом вам поможет стабилизатор напряжения. Стабилизатор напряжения представляет собой прибор «запитывающий» газовый котел. Такое устройство обеспечивает системам работу без перегрузок, предохраняя ее элементы от перегорания.

Стабилизатор напряжения может существенно продлить срок эксплуатации газового котла

Почему нужен хороший электростабилизатор для котла:

  1. Перепады электричества способствуют выходу из строя газового оборудования. Стабилизатор электроэнергии поможет решить эту проблему и избежать внезапных поломок.
  2. Стабилизация работы котла необходима для того, чтобы прибор работал максимально долго. Частые перепады постепенно выводят оборудование из строя, сокращая его срок службы.
  3. Стабилизатор напряжения для котла сокращает электропотребление. Таким образом, отопление вашего дома становится более экономичным.
  4. Газовые котлы требуют повышенных мер безопасности. Неправильная эксплуатация такого оборудования может привести к утечке газа. Поэтому чрезвычайно важно обеспечить ему качественную и постоянную подачу электричества.

Как видите, стабилизатор напряжения для газового котла действительно необходим. Затраты на такое оборудование с лихвой окупится длительностью срока службы системы отопления.

Виды стабилизаторов для котла

Стабилизаторы напряжения могут быть самыми разными. Существует немало видов такого оборудования. Поэтому бывает сложно сделать правильный выбор среди всего этого разнообразия.

Все газовое оборудование имеет одну фазу. Поэтому для таких котлов нужно выбирать стабилизаторы в 220В.

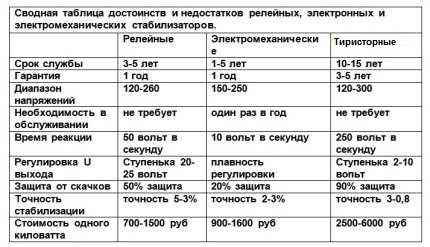

Разновидностей стабилизаторов огромное количество. Давайте рассмотрим три типа стабилизаторов, покупка которых актуальна для таких котлов.

Подбор стабилизаторов напряжения для газовых котлов по видам:

  1. Релейные стабилизаторы не имеют движущихся частей. Такие устройства имеют малый вес, и быстро реагирует на перепады давления. Несмотря на небольшие габариты, релейные стабилизаторы не боятся частых перепадов напряжения. Минусами такого устройства будут являться мигание лампочек, щелчки при переключении реле и высокая стоимость.
  2. Электромеханические стабилизаторы давления снимают напряжение с помощью специальных щеток. Такие устройства не боятся перегрузок, и устойчивы к перепадам напряжения, также они обладают высокой точностью и продолжительным сроком службы. Частая замена щеток, невозможность использования при низких температурах, медлительность срабатывания, обугливание пыли, шумная работа и искрение – вот те проблемы, с которыми вам придется столкнуться при использовании такого оборудования.
  3. Тиристорный стабилизатор напряжения – это один из наилучших вариантов для вашего дома. Такие устройства точны и срабатывают очень быстро, но при этом тихо работают. К их недостаткам относится периодический выход из строя платы и дороговизна.

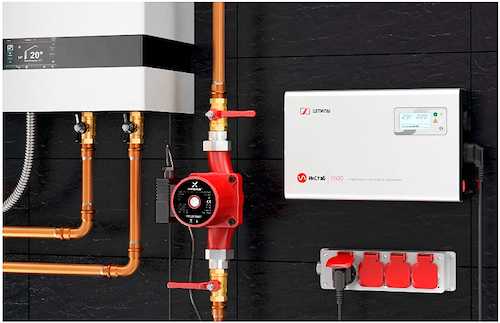

Стабилизатор напряжения может быть настенным или напольным. В первом случае устройство крепится на стену, а во втором ставится на горизонтальную поверхность. Использование настенного стабилизатора более удобно, но требует больших денежных затрат.

Выбор стабилизаторов напряжения для газового котла

Сетевой трансформатор для газового котла – это действительно стоящее приобретение. Оно поможет вам сохранить устройство работоспособным долгое время и обеспечить безопасность его эксплуатации.

На данный момент на мировых рынках представлено огромное количество стабилизаторов напряжения. Особенно много недорогих китайских устройств. Однако такой «фильтр напряжения» сделанный из некачественного материала не будет выполнять свои функции на сто процентов и быстро выйдет из строя.

При выборе стабилизатора для газового котла нужно обращать внимание на множество нюансов. Это и вид изделия, и качество материалов и многие другие факторы. Однако есть три правила, которыми нужно руководствоваться при покупке такого оборудования.

Покупая стабилизатор напряжения, стоит попросить у продавца сертификат, который подтверждает его качество

Выбор стабилизатора для газового котла:

  1. Очень важно обращать внимание на мощность потребляемую котлом. Она может вирироваться в пределах 100-200 Вт. Чтобы не ошибиться с выбором стабилизатора, нужно уточнить требующуюся ему мощность, по техническому паспарту.
  2. Иногда в паспортах на газовые котлы указывают суженый диапазон напряжения. Большинство котлов являются однофазными и работают при напряжении 220 В. Даже отклонение в 10% выведет агрегат из строя.
  3. Колебания напряжения могут быть направлены на понижение или повышение. Поэтому важно перед покупкой стабилизатора выяснить максимально допустимые границы колебаний, которые способен выдержать котел. Если вы выберете устройство со слишком небольшим диапазоном перепадов, то в случае резкого скачка, котел сразу обесточится.

 Это основные позиции, на которые нужно обращать внимание при выборе стабилизатора. Однако лучше подробно рассмотреть и другие его параметры, чтобы не покупать в скором времени новый стабилизатор или даже котел.

Какой стабилизатор напряжения лучше для газового котла

Мы не можем однозначно сказать, какая фирма выпускает лучшие стабилизаторы напряжения для газовых котлов. Однако мы представим вам два варианта, которые суди по отзывам весьма неплохи в работе.

Фирмы-производители стабилизаторов для газовых котлов:

  1. Российская фирма Штиль производит тирисорные и релейные стабилизаторы, адаптированные под требования и характеристики нашей электрической проводки.

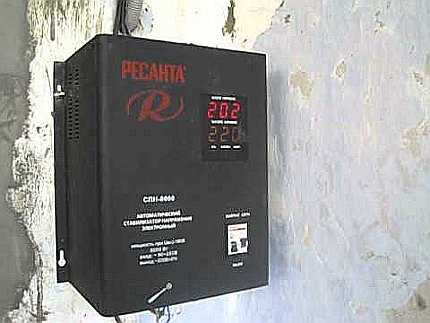

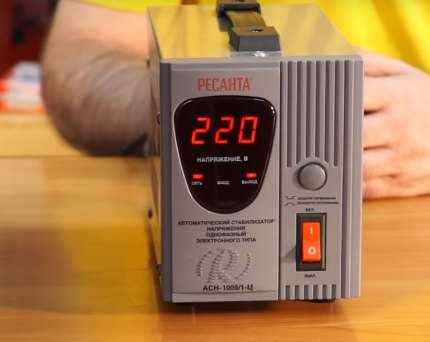

  2. Ресанта – это латвийская фирма, при весьма неплохом качестве ее продукция имеет низкую стоимость, однако погрешность в ее точности может достигать 8 процентов.

Это недорогие, но достаточно качественные варианты для стабилизации напряжения в котлах. Однако выбирая их, нужно остерегаться подделок.

Выбор стабилизатора для котла (видео)

Стабилизаторы напряжения для газового котла это действительно необходимое приобретение, которое поможет существенно повысить срок службы приборов для нагрева воды. Поэтому покупайте только качественные изделия, чтобы не переплачивать за ремонт всей системы!


Добавить комментарий

teploclass.ru

Какой стабилизатор напряжения выбрать для газового котла на 220 В

Большинство современных отопительных котлов имеют электронную систему управления, осуществляющую контроль за соблюдением заданных параметров и обеспечение безопасности при эксплуатации. Все бытовые котлы отопления, за редкими исключениями, рассчитаны на питание от стандартной электросети 230В 50 Гц. Нестабильная работа питающей сети и скачки напряжения, могут представлять опасность для электронной “начинки” устройства. Чтобы обеспечить надежную долговечную работу котла и защитить его от возможных проблем с электропитанием устанавливают стабилизатор напряжения. В данной статье мы разберем вопрос правильного выбора стабилизатора для вашего отопительного агрегата.

Нужен ли стабилизатор для котла?

Часто можно услышать мнение, что наличие стабилизатора напряжения не так уж важно. “Мой котел уже десять лет без стабилизатора замечательно работает”, “он нормально все перепады терпит”, – говорят некоторые владельцы, подразумевая, что покупка данного прибора есть бесполезная трата денег.

Действительно, современные устройства справляются с небольшими перепадами напряжения. Более того, по межгосударственному стандарту ГОСТ 29322-2014 сетевое напряжение не есть величина постоянная и должно составлять 230 В плюс-минус 10 %. Соответственно, под стандартное напряжение подпадает диапазон 207-253 В.

Однако, в реальной жизни не всегда все случается согласно стандартам и резкие скачки параметров в питающей сети пока не являются фантастикой. К тому же, причиной возможных проблем может стать множество разных факторов, от погодных условий до человеческого вмешательства. Поэтому установка стабилизатора все-таки представляется оправданным решением и его покупка в большинстве случаев менее затратна, чем ремонт котла отопления при аварии. К тому же многие продавцы определяют установленный СН как необходимое условие для действия гарантии.

Какие типы стабилизаторов подходят для котлов

Производителями выпускается множество стабилизаторов различных моделей. Представленные на рынке приборы можно разделить на четыре типа:

  • электромеханические (сервоприводные)
  • релейные
  • электронные (тиристорные)
  • инверторные

Каждый тип обладает своими особенностями, плюсами и минусами, которые нужно учитывать при подборе. Приведем краткий обзор оборудования по каждому типу.

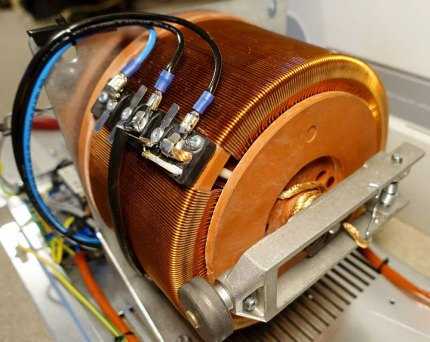

Электромеханические

Принцип действия основан на круговых обмотках трансформатора, по которым перемещаются угольные щетки, управляемые сервоприводом.

Плюсы: низкая стоимость, широкий диапазон входного напряжения, точность и плавность регулирования, способность переносить перегрузки, возможность работы при низких температурах и высокой влажности, надежная система защиты от перенапряжения и перегрева, длительный срок службы.

Минусы: невысокая скорость регулировки (реагирования), повышенный уровень шума, повышенные вес и габариты по сравнению с приборами других типов.

Важно! Категорически запрещено устанавливать электромеханические стабилизаторы в помещениях с газовым оборудованием! Это ограничение обусловлено тем, что при работе СН подобного типа возможно образование искр. При утечке газа это может привести к взрыву.

Такие стабилизаторы можно ставить для отопительных котлов, но не рекомендуется использовать их, если имеют место частые ощутимые скачки напряжения. Также по требованиям безопасности необходимо отдельное место установки.

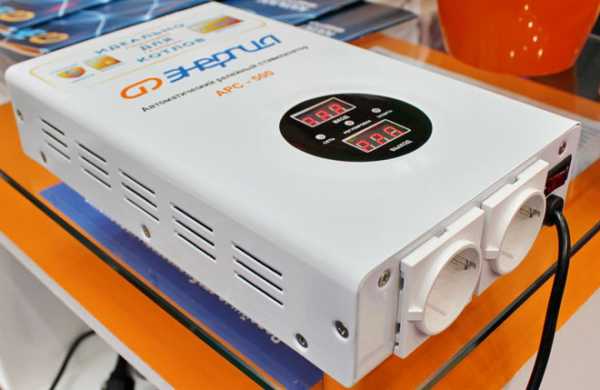

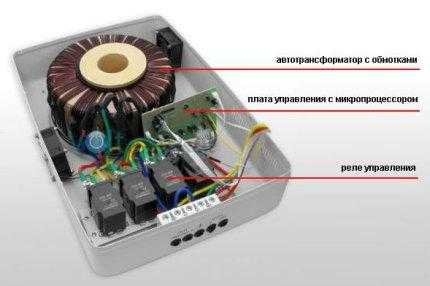

Релейные

Широко распространённый современный тип стабилизаторов. Здесь ток, пропускаемый по обмотке трансформатора регулируется специальными реле, а не механическим способом. Некоторые ресурсы приводят информацию, что релейные СН не подходят для отопительных котлов из-за своего низкого быстродействия. Действительно, скорость отклика производимых ранее стабилизаторов этого типа была низкой, однако современные модели лишены этого недостатка.

Плюсы: доступная стоимость, широкий диапазон и высокая скорость регулирования, надежная система защиты, компактные размеры и легкий вес.

Минусы: ступенчатое регулирование, отсутствие запаса мощности, средний уровень шума, недолгий срок эксплуатации.

По соотношению цена/качество релейные стабилизаторы являются оптимальным выбором и широко используются с отопительными котлами.

Электронные

Электронные стабилизаторы регулируют ток также пропуская ток через трансформатор с помощью электронных ключей, что позволяет обеспечить компактные размеры прибора и его высокую эффективность.

Плюсы: широкий диапазон и высокая скорость регулирования, низкий уровень шума, компактные размеры, длительный срок службы.

Минусы: высокая стоимость, ступенчатое регулирование, отсутствие запаса мощности.

Электронные стабилизаторы более совершенное и универсальное решение для котлов отопления. Они имеют более высокую стоимость, чем релейные, поэтому менее распространены.

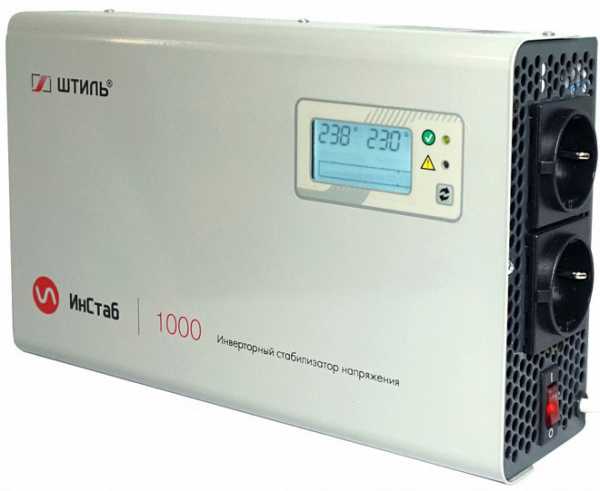

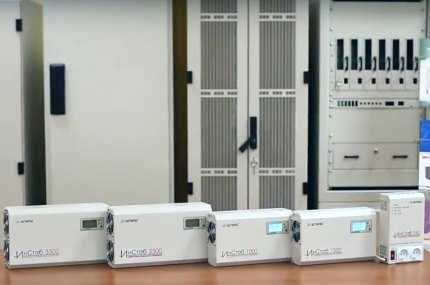

Инверторные

В инверторных стабилизаторах нет трансформатора, здесь переменный входной ток сначала преобразуется в постоянный, а затем из него генерируется необходимое переменное напряжение.

Плюсы: широкий диапазон входного и высокая точность выходного напряжения, высокая скорость и плавность регулирования, отсутствие шума, минимальные размеры и вес, долгий срок эксплуатации.

Минусы: высокая стоимость, отсутствие запаса мощности.

Стабилизаторы этого типа обеспечивают наиболее качественное регулирование, но имеют самую высокую цену среди перечисленных типов.

Подробнее про различные типы стабилизаторов напряжения для дома, написано в следующей статье: какие типы и виды стабилизаторов напряжения для дома существуют?

Какие характеристики стабилизатора необходимо учитывать при покупке

При подборе стабилизатора напряжения необходимо оценить его ключевые характеристики и их влияние на работу отопительного котла. Это поможет выбрать модель, наиболее подходящую для конкретных условий эксплуатации.

Мощность стабилизатора

Один из главных параметров выбора стабилизатора для котла отопления – мощность. Узнать какую мощность электропитания потребляет котел можно в его паспорте. Важно не перепутать, для котлов обычно указывается два значения: тепловая мощность котла (обычно составляет >10 кВт) и нужная нам потребляемая электрическая мощность (средний показатель 100-200 Вт или 0,1-0,2 кВт).

При пуске котла значение может увеличиваться на короткое время, найденный параметр нужно брать с запасом. Еще нельзя забывать о сопутствующем оборудовании, которое возможно будет обслуживать стабилизатор вместе с котлом, это может быть, к примеру, циркуляционный насос, если он не встроен в сам котел.

Кроме того, если входной ток падает, то возможности стабилизатора по его повышению тоже падают, также необходимо учитывать просадку напряжения. К примеру, если в розетке 170 В, вместо положенных 230 В, эффективность работы стабилизатора снизится до 80% от номинальной мощности, т.е. стабилизатор на 500 Вт нужно рассчитывать, как на 400 Вт.

Таким образом, для расчета необходимой мощности стабилизатора с запасом на пусковой ток и просадку при низком напряжении, нам нужно умножить суммарную мощность котла и сопутствующего оборудования (если есть) на коэффициент 1,5. Если же напряжение в сети совсем низкое, не лишним будет увеличить коэффициент до 1,7.

Пример: Мощность котла составляет 150 Вт, циркуляционного насоса 100 Вт. Их общую мощность (250 Вт) умножаем на коэффициент 1,7. Получаем минимальную мощность стабилизатора 425 Вт.

На сколько сильно падает входное напряжение?

Стабилизатор доводит напряжение из сети до требуемых 230 В. В зависимости от величины падения напряжения в сети выпускают стабилизаторы с разным диапазоном входного напряжения. Чтобы узнать, с какими параметрами нам необходим прибор, нужно произвести замеры.

Для этого будет нужен вольтметр (мультиметр). Замеры желательно производить в разное время суток, чтобы увидеть, как изменяются показатели в зависимости от нагрузки на сеть, при этом захватить часы максимального и минимального потребления (утро-день-вечер). Лучше записывать полученные данные, чтобы не забыть. Желательно произвести замеры в течение нескольких дней. По окончании можно добавить к пиковым значениям 10-15 В в каждую сторону, это обеспечит небольшой запас.

Если вы получили значения 180-240 В, то именно с таким диапазоном и нужен стабилизатор. В частном секторе, за городом, в сети могут быть более весомые перепады, например, от 140 до 270 В, что нужно учесть при покупке.

Выходное напряжение стабилизатора обычно стандартные 230 В+-10%. Чтобы избежать проблем из-за недостатка мощности лучше выбрать стабилизатор с точностью выходного напряжения не более +-5%. Это обеспечит заданные производителем параметры и станет залогом долгой бесперебойной работы.

Скорость стабилизации напряжения

Этот параметр состоит из двух характеристик:

  • скорость регулирования — измеряется в вольтах в секунду (В/с), показывает возможность стабилизатора восстанавливать стандартное напряжение на выходе при значительных отклонениях входного;
  • время срабатывания — обозначается миллисекундами, показывает время реакции прибора на изменение напряжения.

Чем выше скорость и меньше время срабатывания, тем лучше стабилизатор защищает ваше оборудование. У хороших моделей скорость регулирования составляет 100 В/с и выше. Такой показатель позволяет стабилизатору восстанавливать требуемое напряжение практически мгновенно. Скорость 15-20 В/с считается не очень хорошим значением, что может приводить к кратковременной некорректной работе особо чувствительных к напряжению котлов.

Отличным временем срабатывания считается 5 мс и меньше. 10 мс будут вполне приемлемыми, а 20 мс удовлетворительными. Большие значения уже подразумевают некоторый риск.

Важно! В инверторных стабилизаторах используется двойное преобразование, как уже говорилось выше, поэтому у них отсутствует параметр времени срабатывания.

Наличие защиты и функции перезапуска

Практически все современные модели стабилизаторов имеют систему защиты, которая отключает аппарат, если он не способен обеспечить нормальную работу при значительном отклонении параметров сети или, к примеру, перегревается.

Стабилизатору напряжения для котла необходимо иметь функцию перезапуска. Что это означает? Когда происходят сильные скачки или значительное падение напряжения, прибор отключает выходное питание, что влечет отключение котла. Стабилизатор отслеживает параметры сети и когда они возвращаются в приемлемый диапазон, питание восстанавливается, котел запускается и продолжает работу в штатном режиме.

Если же функция рестарта отсутствует, то, чтобы снова подать питание требуется ручной перезапуск. Если хозяева дома отсутствуют или находятся в отъезде, в зимнее время это может доставлять неудобства и даже привести к серьезным проблемам (разморозке и выходу из строя системы отопления и котла). В совсем дешевых моделях функции рестарта может не быть, что является жирным минусом. Обращайте на это внимание при покупке стабилизатора.

Конструктивное исполнение

Существующие приборы могут сильно отличаться массой и размерами, что зависит от их типа. Предлагаются настенные и напольные модели, варианты с цифровым дисплеем и стрелочными датчиками. При выборе стабилизатора не забывайте заранее спланировать его место установки, представьте, как он будет смотреться в вашем интерьере, захотите ли вы его спрятать или наоборот, расположить на видном месте возле котла. Не совершайте распространенную ошибку, располагая стабилизатор прямо под котлом, это запрещено по требованиям безопасности, при протечке вода из котла может залить электрический прибор.

Популярные марки и бренды стабилизаторов напряжения

На рынке представлено большое разнообразие марок и моделей, произведённые как западными производителями, так и отечественными компаниями, которые давно наладили производство и, зачастую, предлагают хорошие варианты по соотношению цена/качество. Популярными марками на рынке являются Luxeon, Logic Power, Ресанта, Энергия, Прогресс, Ruself, Lider, Sven.

Примеры надежных моделей стабилизаторов для котла

Примеры хороших и надежных моделей стабилизаторов для отопительных котлов по типам.

Сервоприводные:

  • Ресанта ACh2000/1-ЭМ;
  • Luxeon LDS1500 Servo;
  • RUCELF SDW-1000;
  • Энергия CHBT-1000/1;
  • Elitech ACH 1500E.

Релейные:

  • LogicPower LPT-1000RV;
  • Luxeon LDR-1000;
  • Powercom TCA-1200;

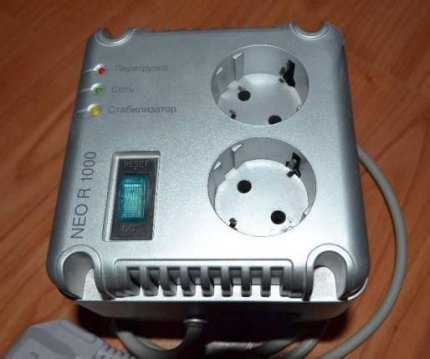

  • SVEN Neo R1000;

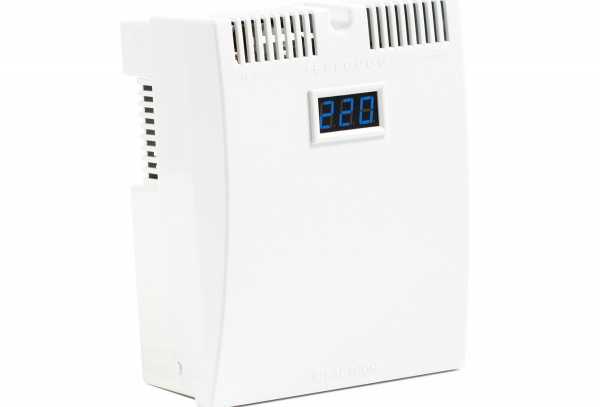

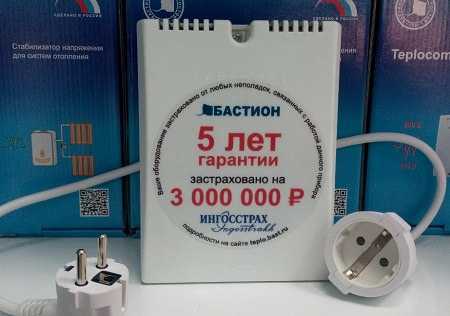

  • БАСТИОН Teplocom ST1300.

Электронные:

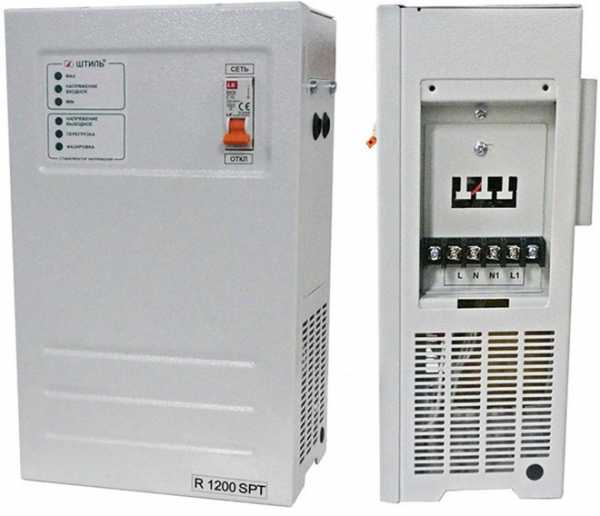

  • Штиль R 1200SPT;
  • Luxeon EDR-2000;
  • Прогресс 1000T;
  • Lider PS 1200W-30;
  • Awattom СНОПТ-1.0.

odinelectric.ru

Выбор стабилизатора напряжения для газового котла отопления

При монтаже системы отопления обязательно устанавливается стабилизатор напряжения для газового котла (СН). Он предупреждает повреждение электронной платы при неожиданных проблемах в электросети. Чтобы грамотно подобрать этот прибор, нужно разбираться не только в характеристиках, но и в принципах работы. Согласны?

Все о разновидностях стабилизаторов, их конструкции и действии вы узнаете, прочитав предложенную нами статью. Мы указали на ориентиры, необходимые для верного выбора, перечислили ведущих в сегменте производителей. С учетом наших советов вы правильно оборудуете газовый котел необходимым для работы устройством.

Содержание статьи:

Актуальность параметров напряжения на котлах

Даже недорогой газовый котел имеет 15-25 датчиков, информация о которых круглосуточно обрабатывается встроенной электронной платой. От её работы зависит как обогрев дома, так и безопасность жильцов при выходе из строя отдельных элементов оборудования.

Стоимость новой оригинальной электронной платы для составляет примерно 40-50% его стоимости, поэтому за сохранностью этого элемента следует следить с особым вниманием. Для нормальной работы платы газового оборудования сервисные центры настоятельно рекомендуют использовать стабилизатор напряжения.

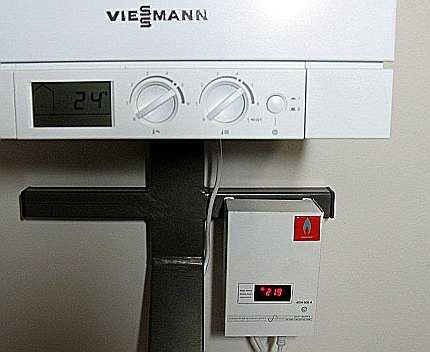

Навесные стабилизаторы напряжения не рекомендуется вешать под котлом, потому что вода при прорыве трубопроводов может затопить электрооборудование

Без стабилизатора бесплатного гарантийного обслуживания не будет. Особенно актуально это для загородных домов, где напряжение может опускаться по вечерам до 170-180 В или кратковременно превышать 250 В при обрыве проводов.

Кроме электронной платы, от перепадов параметров электросети может сгореть и водяной насос, замена которого тоже будет стоить немало. Поэтому лучше приобрести СН сразу при покупке газового котла во избежание проблем в будущем.

Принцип работы стабилизаторов

Принципиальное внутреннее устройство стабилизатора напряжения похоже у всех его типов.

Под корпусом обычно скрываются такие составляющие:

  1. Автотрансформатор с несколькими обмотками, отвечающий за соответствие выходящего напряжения установленным параметрам.
  2. Контрольное устройство, определяющее изменения входного напряжения.
  3. Предохранители. Они выключают стабилизатор при выходе параметров электросети за рамки рабочего диапазона.
  4. Управляющая автоматика, которая изменяет путь тока по обмоткам трансформатора, в зависимости от разности значений входного и выходного напряжений.

Дополнительно СН может быть оборудован аккумуляторными батареями, позволяющими питать подключенные устройства после исчезновения напряжения в сети.

На релейных стабилизаторах с шагом 10% напряжение колеблется около 220 В, отклоняясь на 10-15 В то в меньшую, то в большую сторону от целевого уровня

Принцип работы стабилизатора несложен. При отклонении входного напряжения от нормы автоматика изменяет путь тока по обмоткам трансформатора таким образом, чтобы на выходе получались неизменные 220 В. Технически эффект стабилизации достигается несколькими путями, в зависимости от вида прибора.

Виды бытовых моделей

Не все виды СН рекомендованы для бытовых газовых котлов. Некоторые категории этих устройств предназначены для промышленных целей и их использование дома является нецелесообразным.

Поэтому далее будут рассмотрены только , пригодных для обустройства загородного дома. Мы предлагаем ознакомиться с моделями, которые подходят для отопительного оборудования и продаются в большинстве специализированных магазинов.

Сервоприводные или электромеханические

Принцип работы стабилизаторов напряжения для котлов отопления сервоприводного типа заключается в передвижении токосъемника вдоль обмоток трансформатора с помощью электропривода. Движением управляет автоматика.

Нежелательно устанавливать электромеханические стабилизаторы напряжения вблизи котлов с открытой газовой камерой, потому что искра внутри прибора может привести к взрыву при утечке газа

Регулирование напряжения стабилизатором достигается за счет изменения числа витков вторичной обмотки автотрансформатора, которые участвуют в электропередаче. Этот принцип позволяет устройству увеличивать или уменьшать выходное напряжение сети, в зависимости от его входного значения.

Преимущества сервоприводных СН:

  1. Устойчивость к перегрузкам.
  2. Точность и плавность настройки выходных значений напряжения составляет 3-5%.
  3. Длительный срок эксплуатации при регулярном сервисном обслуживании.

Минусы электромеханических приборов:

  1. Чувствительность к отрицательным температурам, при которых работа устройства нарушается.
  2. При активном использовании токосъемная щетка требует замены каждые 3-4 года.
  3. Низкая скорость изменения напряжения – 10-40 В/сек.
  4. Шумность сервопривода.
  5. Возникновение искр при движении токосъемника, что исключает установку СН в помещениях с высокой вероятностью утечки газа.

Стоимость сервоприводных устройств в 3 раза дороже релейных и в 2 раза дешевле тиристорных. Не рекомендуется включение таких СН в одну ветку с холодильником, потому что постоянные перепады напряжения при включении компрессора быстро приведут к стиранию токосъемной щетки.

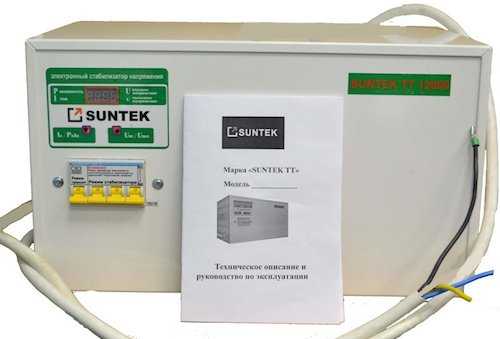

Тиристорные или симисторные

СН с тиристорами являются наиболее предпочтительными для газовых котлов. Принцип их действия заключается в формировании множества электроотводов от вторичной обмотки трансформатора.

Тиристорные стабилизаторы напряжения при нагрузках могут греться, поэтому устанавливать их нужно так, чтобы не закрывать вентиляционные отверстия

Схема работы электронных СН несколько похожа на сервоприводные модели. Только здесь за регулирование количества витков на вторичной обмотке отвечает не электропривод с токосъемником, а отдельные выходы, включение которых регулируется с помощью тиристорных устройств и процессора.

При понижении напряжения выключаются выходы одних тиристоров и включаются выходы других, которые обеспечивают охват большего количества витков обмотки.

Число электроотводов от трансформатора напрямую влияет на плавность и точность регулировки напряжения. Их количество может достигать 20-25 штук. Иногда используются двухуровневые стабилизаторы, обеспечивающие ещё большую точность выходного напряжения.

Переключение тиристоров контролируется процессором, который в непрерывном режиме анализирует показатели входного и выходного напряжений. А при поломке одного звена цепи оно будет заменено последующим

Описанный принцип работы тиристорных СН приводит к ряду преимуществ такого оборудования:

  1. Срок службы 10-15 лет.
  2. Высокая скорость срабатывания – 10-20 мс.
  3. Точность настройки выходного напряжения от 1-3%.
  4. Эксплуатационная устойчивость к частым изменениям напряжения.
  5. Возможность работы при минусовых температурах.
  6. Устойчивость к электропомехам.
  7. Бесшумность из-за отсутствия движущихся частей.
  8. Безопасность платы котла даже при межобмоточном замыкании в трнсформаторе.
  9. Плавная синусоида при переключении.

Недостатки тиристорных СН:

  1. Высокая цена. Стоимость стабилизаторов на тиристорах в 2-3 раза выше, чем сервоприводных, и в 6-8 раз выше, чем релейных.
  2. Возможность перегорания дорогостоящей платы управления или выход из строя одного из тиристоров при перегрузках.
  3. Потребность в активном охлаждении при высоких нагрузках.

Большинство тиристорных СН имеют мощность от 5 кВт и предназначены для регулирования напряжения во всем доме или квартире. Но около 10% моделей имеют рабочую мощность до 1,5 кВт, которой хватит для подключения практически любого бытового отопительного котла.

Электронные или релейные

СН релейного типа являются наиболее дешевыми устройствами для регулирования напряжения. Их рабочей «сердцевиной» являются от 4 до 20 катушек индуктивности с разной обмоткой.

В зависимости от имеющейся разницы напряжений между входом и выходом прибора автоматика подключает те или иные элементы. В результате происходит грубая ступенчатая настройка выходных параметров электросети.

Внутреннее устройство релейного СН. Бюджетные модели релейных стабилизаторов напряжения имеют всего 4 реле управления. При поломке эти элементы легко заменяются на новые

Регулирование переключения между катушками происходит с помощью реле, которые издают при этом характерные щелчки.

Преимуществами релейных СН являются:

  1. Компактность и малый вес.
  2. Низкая цена.
  3. Скорость срабатывания в пределах 0,1 сек.
  4. Эксплуатационная устойчивость к частым срабатываниям.

Недостатки релейных приборов:

  1. Мигание света при переключении катушек.
  2. Отсутствие синхронизации синусоиды.
  3. Громкое щелканье при срабатывании реле.
  4. Низкая точность настройки у большинства моделей – 5-8%.

Дешевые релейные устройства вряд ли порекомендуют в магазине для газового котла. Но при отсутствии денег на более продвинутые модели подойдет и этот тип оборудования.

Стабилизаторы с двойным преобразованием

Этот вид СН является симбиозом с источником бесперебойного питания. Схема его работы заключается в двухэтапном преобразовании поступающей электроэнергии.

Стабилизаторы с двойным преобразованием электроэнергии имеют большой вес и габариты за счет идущей в комплекте свинцово-кислотной батареи

Сперва выровненный постоянный ток с пониженным напряжением подводится к аккумулятору. Затем электричество снимается с клемм той же батареи, напряжение увеличивается до 220В, ток инвертируется в переменный, и преобразованная энергия подается на выходы стабилизатора.

Такая схема, даже с минимальной емкостью аккумулятора, обеспечивает полную автономность параметров выходного напряжения.

Преимуществами СН с двойным преобразованием являются:

  1. Независимость выходных параметров напряжения от внутридомовой электросети.
  2. Полная защита отопительного котла от резких скачков напряжения, коротких замыканий.
  3. Отсутствие переключающих элементов и задержек.
  4. Всегда правильная синусоида.
  5. Помехозащищенность.
  6. Срок работы более 10 лет.
  7. Возможность автономной работы газового котла без внешней электроэнергии.

Недостатки стабилизаторов напряжения с двойным преобразованием:

  1. Высокая стоимость. Цена приборов с мощностью 1 кВт начинается от 200 долларов.
  2. Низкий КПД (90%) вследствие работы вентилятора системы охлаждения.

Стабилизаторы с двойным преобразованием электроэнергии прекрасно подходят для оборудования в обустроенной . Но их цена может достигать половины стоимости отопительной системы. Поэтому окончательный выбор стабилизатора напряжения для газового котла часто зависит от выделенной на это суммы денег.

Критерии выбора при покупке прибора

Не каждый котел можно подключить к дешевому стабилизатору напряжения. При выборе необходимо учитывать параметры подключаемого оборудования, потому что иногда оно может даже не включаться из-за срабатывания встроенных защитных предохранителей.

Все важные технические параметры стабилизатора будут рассмотрены далее.

Максимальная мощность нагрузки

В инструкции к СН обычно указывается производительность оборудования в Вольт-Амперах (ВА). Этот показатель потребители часто путают с Ваттами. Показатель на устройстве в 500 ВА не означает, что этот стабилизатор может нормально обеспечивать работу оборудования с мощностью 0,5 кВт.

Дорогие отопительные насосы зачастую имеют электронную схему, снижающую пусковые токи. Однако определить наличие такой функции у встроенного в котел оборудования проблематично

Бытовые котлы в квартирах потребляют обычно до 150 Вт в рабочем режиме.

Но в момент их включения стартуют две процесса, резко увеличивающие ток:

  • зарядка конденсаторов электронной платы;
  • запуск электродвигателя отопительного насоса.

В результате этих двух явлений нагрузка на стабилизатор в течение первых 0,1-0,4 сек увеличивается в 3-5 раз до 450-750ВА. Образующиеся пусковые токи могут быть восприняты СН, как короткое замыкание, в результате чего устройство будет отключено из-за сработавшей защиты.

Недорогие СН обычно не имеют регулировочных устройств. Их автоматика изначально запрограммирована на стабилизацию напряжения на уровне 220В

Лучшим вариантом СН для будет модель, полная мощность которой в ВА будет в 5 раз превосходить рабочие потребности котла.

При несоблюдении этой рекомендации ситуация может развиваться двумя путями:

  1. Котел не будет включаться и придется обменивать стабилизатор на более мощный.
  2. СН будет регулярно работать в режиме перегрузки, что приведет к его скорой поломке.

Поэтому покупать для отопительной системы следует с запасом мощности в 3-5 раз. С учетом электропотребления большинства котлов это не будет дорогостоящей инвестицией, но убережет от многих проблем.

Скорость стабилизации напряжения

В стабилизаторах выравнивание напряжения происходит не сразу. Главное, чтобы время задержки не отразилось негативно на работе котла, ведь кратковременный импульс со значением 260-270В уже может привести к перегоранию электроники.

При установке нового газового котла лучше всего покупать тиристорный стабилизатор напряжения, который обеспечит максимальную защиту и тонкую настройку выходных параметров

Наименьшим быстродействием обладают сервоприводные СН (10-40В/сек), поэтому они не смогут гарантированно уберечь электронную плату от критических перепадов напряжения.

Релейные стабилизаторы более быстрые и выравнивают напряжение за 0,1-0,2 секунды. Этого времени вполне достаточно для предохранения котла от проблем.

Тиристорные СН обеспечивают скорость исправления напряжения в 10-20 мсек. Такого прерывания электроника даже не заметит. Именно такое стабилизаторы являются наилучшими.

Рабочий диапазон напряжений

Большинство даже бюджетных стабилизаторов имеют рабочий диапазон от 140-160 до 250-260 Вольт. Если напряжение в сети бывает ещё ниже, то это уже повод обратиться в организацию, обслуживающую электросети. При отклонении входных параметров за пределы указанных диапазонов срабатывает защита, и СН просто отключается.

На задней панели СН обычно обозначаются важные технические характеристики, в том числе диапазон рабочих напряжений. При выходе за его рамки устройство отключается

Вечером напряжение может падать в частном секторе до 170-180 В, поэтому покупать стабилизаторы для загородных домов с рабочими параметрами ниже указанных не рекомендуется.

Температура окружающего воздуха

Сервоприводные стабилизаторы очень плохо переносят минусовые температуры. Это связано с обледенением обмоток трансформатора, по которым движется токосъемник. В результате при нагрузке могут возникать сильные токи, которые способны расплавить медную проволоку и привести к короткому замыканию.

Отрицательные температуры негативно влияют на работу стабилизаторов напряжения из-за регулярного оседания водяного конденсата на металлических внутренних элементах

При установке СН на морозе обязательно нужно узнать в инструкции температурный диапазон, при котором может эксплуатироваться оборудование. Некоторые стабилизаторы имеют даже утепленный или влагозащищенный корпус.

Другие некритические параметры

При покупке стабилизатора напряжения желательно учитывать и другие, некритические характеристики оборудования:

  • точность стабилизации напряжения:
  • возможность крепления СН на стену;
  • наличие заземления;
  • количество встроенных систем защиты.

Даже наихудшая точность стабилизации напряжения в 10% не будет помехой для устойчивой работы газового котла. Кроме того, его электронные платы имеют собственные маломощные СН.

Для остального оборудования показателей в 200 или 240 В вполне хватит для стабильной работы. Но оптимальным значением остается все же 220 В с минимальными отклонениями.

Заземление обязательно необходимо делать на металлических корпусах стабилизаторов. Это обезопасит оборудование и предохранит человека от удара током при поломках прибора

Прибор всегда можно установить на стену, соорудив небольшую полочку, но специализированные крепления подойдут лучше. Поэтому при необходимости настенного размещения СН лучше приобретать для этого соответствующие модели.

Помимо защиты от перепадов напряжения, подключенное оборудование должно быть предохранено от опасностей самого стабилизатора.

Поэтому СН должен иметь предохранительные механизмы от таких факторов:

  • перегрев;
  • перегрузка;
  • отклонение выходного напряжения за рамки допустимых значений;
  • короткое замыкание.

Чем больше защит предусмотрено конструкцией, тем меньше вероятность повреждения подключенного оборудования. Последней характеристикой, достойной внимания, является цена прибора, но этот параметр зависит от многих факторов.

Производители стабилизаторов напряжения

Лишь немногие производители выпускают стабилизаторы напряжения сразу всех типов. В основном компании сосредотачиваются на изготовлении продукции для определенной ниши. Отечественные производители последние годы наладили выпуск собственных СН не хуже зарубежных аналогов.

Желательно, чтобы стабилизаторы напряжения имели не только световой индикатор перегрузки, но и оповещали о ней пользователей звуковым сигналом

Так, лучшими изготовителями бытовых релейных СН являются:

  • Ресанта;
  • Lider;
  • Luxeon;
  • Энергия;
  • SVEN.

Хорошие электромеханические устройства выпускают:

  • LogicPower;
  • Luxeon;
  • RUCELF;
  • Ресанта;
  • Solby.

Производством тиристорных стабилизаторов занимаются компании:

  • Volter;
  • Luxeon;
  • Lider;
  • Штиль;
  • Прогресс.

Существуют десятки других производителей стабилизаторов напряжения, которые также достойны внимания. Их продукцию также можно приобрести в магазине при отсутствии в нем подходящих моделей вышеуказанных компаний.

Лучшие модели для газовых котлов

Выбор стабилизатора для отопительного котла во многом определяется параметрами местной электросети и мощностью подключаемого оборудования. Но можно составить «портрет» достойного СН для отопительных систем квартир и небольших домов.

Выглядит он так:

  1. Полная мощность минимум 1000ВА.
  2. Встроенная защита от перегрева, случайного короткого замыкания, перегрузки.
  3. Правильная синусоида на выходе.
  4. Нижний рабочий порог напряжения выше стандартного значения в местной электросети.
  5. Автозапуск с задержкой после срабатывания защит.
  6. Наличие клеммы заземления.
  7. Скорость регулировки напряжения не более 20 мс, а точность настройки – 2-3%.
  8. Способность работы на морозе и крепления на стену.

Желанным был бы и пункт о низкой стоимости, но при вышеописанных параметрах это невозможно.

Тиристорные стабилизаторы можно брать с запасом мощности и подключать дополнительно к ним маломощные электронные гаджеты для регулярной зарядки

Далее будут представлены наиболее популярные модели СН в трех категориях: релейные, сервомоторные и тиристорные. При составлении списка будет учитываться и рассмотренный идеальный «портрет» стабилизатора.

Лучшие релейные СН:

  1. LogicPower LPT-1000RV;
  2. Luxeon LDR-1000;
  3. Powercom TCA-1200;
  4. SVEN Neo R1000;
  5. БАСТИОН Teplocom ST1300.

Лучшие сервомоторные стабилизаторы:

  1. Ресанта ACh2000/1-ЭМ;
  2. Luxeon LDS1500 Servo;
  3. RUCELF SDW-1000;
  4. Энергия CHBT-1000/1;
  5. Elitech ACH 1500E.

Лучшие тиристорные приборы:

  1. Штиль R 1200SPT;
  2. Luxeon EDR-2000;
  3. Прогресс 1000T;
  4. Lider PS 1200W-30;
  5. Awattom СНОПТ-1.0.

Приведенные модели рассчитаны на беспроблемную работу котлов с максимальным энергопотреблением 200 Вт.

Они далеки от идеала, но являются лучшими в своем классе. Это СН надежны, а при поломке их производители обеспечивают гарантийное обслуживание.

Выводы и полезное видео по теме

Представленные видеоролики помогут определиться с выбором хорошего СН для газового котла.

Видео #1. Выбор стабилизатора напряжения для котельного оборудования – полезные советы:

Видео #2. Работа и внутреннее устройство стабилизатора:

Видео #3. Тестирование пяти различных стабилизаторов напряжения:

Для покупателей стабилизаторов напряжения основным критерием выбора остается стоимость прибора. Но за одну цену можно приобрести и СН, который вообще не подойдет для газового котла, и устройство, которое будет надежно защищать подключенное оборудование годами.

Чтобы не сожалеть о потраченных деньгах, при покупке стабилизатора следует обязательно учитывать все вышеописанные параметры оборудования.

Пишите, пожалуйста, комментарии в находящейся ниже блок-форме. Расскажите о том, как подбирали стабилизатор для собственного газового котла. Делитесь полезными сведениями, которые пригодятся посетителям сайта, задавайте вопросы, размещайте фотоснимки по теме статьи.

sovet-ingenera.com

Нужен ли стабилизатор напряжения для газового котла?

Современные газовые котлы оснащены сложной электроникой, которая управляет рабочими процессами и режимами. Благодаря плате управления котел работает автономно, согласно заданной программе. Стабилизатор напряжения для котла является жизненно важным дополнением, так как в сети периодически возникают перепады напряжения, импульсы и замыкания. Эти и другие факторы негативно сказываются на работе микропроцессорной электроники, в том числе и элементах управления котлом.

Если в сети возникнут перебои, то котел может просто сломаться и перестать работать, но это не самое страшное. Газовые котлы становятся причиной отравления природным или угарным газом. Также велика опасность возникновения пожара и взрыва. За этими факторами пристально следят сложные электронные датчики внутри котла. В результате произошедшего в сети сбоя датчик сгорит или начнет некорректно работать. Система контроля из-за возникшего нарушения это не распознает и запустит котел, что обязательно приведет к человеческим жертвам.

Перепады в напряжении приводят и к не столь критическим поломкам. Возможно, что вы не сразу заметите изменения в работе котла, но со временем, когда придет время платить за газ и свет, сильно удивитесь. Электроника не всегда полностью перегорает, а происходит частичное нарушение ее функций. Характерные признаки таких поломок:

  • котел работает круглосуточно, не выключаясь;
  • температуру воды в одном или обоих контурах невозможно точно отрегулировать;
  • котел периодически уходит на перезагрузку;
  • постоянно работает циркуляционный насос.

Это немногие признаки, когда котел хоть и работает, но имеет серьезные неисправности в плате управления. Чтобы обезопасить себя и сэкономить при этом на коммунальных платежах, дополнительно устанавливается стабилизатор напряжения для котла. Он гарантированно защитит ваш котел от:

  • искажений сетевого напряжения;
  • аварийных ситуаций в сети;
  • сетевых импульсов.

Каждый узел котла выполняет важные функции. Выход из строя одного из них приведет к поломке всего агрегата и дорогостоящему ремонту. Плата управления страдает от перепадов в сети чаще всего, а ее стоимость равняется цене 3-х стабилизаторов. Вызов мастера и ремонт обойдется столько же, сколько стоит качественный стабилизатор.

www.ruselt.ru

Какой стабилизатор напряжения для газового котла лучше из ТОП5

Описание основных нюансов при выборе стабилизатора напряжения для котла, 3 основные разновидности устройств, лучшие производители. + ТЕСТ для самопроверки.

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о стабилизаторах, следует пройти небольшой тест:
  1. На сколько видов делятся стабилизаторы напряжения?

а) 2.

б) 3.

в) 5.

  1. Почему сервоприводный тип не желательно ставить в местах, где возможна утечка газа?

а) Во время движения токосъемника образовываются искры.

б) Прибор выйдет из строя при попадании газа.

  1. Что наблюдается в доме при включении релейного стабилизатора напряжения

а) Мигание света.

б) Продолжительный писк устройства.

  1. В чем измеряется производительность стабилизатора напряжения?

а) Ваттах.

б) Вольт-Амперах (ВА).

Ответы:

  1. б) Стабилизаторы делятся на три вида: сервоприводный, релейный и тиристорный.
  2. а) Когда сервоприводный тип включается в работу, образуются искры.
  3. а) При включении релейного стабилизатора напряжения, в доме происходит мигание света.
  4. б) Производительность стабилизаторов измеряется в Вольт-Амперах (ВА), но ее часто путают с Ваттами.

При установке газового котла, дополнительно обязательно следует подключать стабилизатор напряжения. Благодаря ему в надлежащем состоянии сохраняются электронные платы, если возникнут какие-то проблемы с электрической сетью. Но чтобы подобрать оборудование, необходимо узнать обо всех технических характеристиках стабилизаторов, поскольку выбор обширен.

2 нюанса актуальности приобретения – зачем нужен стабилизатор

В любом котле имеется минимум 15 датчиков, ежесекундно обрабатываемых электронной платой оборудования. От ее работы зависит безопасность жильцов, а также обогрев жилища в том случае, если какие-то отдельные элементы устройства выйдут из строя.

Электронная плата стоит дорого — 50% от стоимости всего газового котла, потому за ней придется следить, чтобы избежать лишних трат.

  1. Чтобы котёл находился в работоспособном состоянии, производители настаивают на приобретении стабилизатора напряжения, поскольку бесплатного гарантийного обслуживания покупатель не получит без этого устройства.
  2. Особо важно подключать стабилизатор в загородных и частных домах, где напряжение по вечерам падает до 180 В, или иногда превышает 250 В, если обрываются провода.

Именно поэтому не стоит задаваться вопросами, нужен ли для газового котла Иммергаз стабилизатор. Предпочтительно устанавливать стабилизатор напряжения на все виды котлов.

Определение: Стабилизатор – прибор, поддерживающий выходное напряжение тока в установленных пределах.

4 основные детали и принцип работы стабилизатора

Внутреннее строение стабилизатора на всех моделях практически одинаковое и состоит из:

  1. Автотрансформатора, следящего за установленными параметрами напряжения.
  2. Устройства, контролирующего изменение напряжения, поступающее в устройство.
  3. Предохранителей. Они предназначены для стабилизации и выключения стабилизатора, если показатели электросети будут резко меняться.
  4. Управляющей автоматики, меняющей направление тока, если выходной и входной показатель напряжения имеет разное значение.

Разобраться в принципе работы стабилизатора очень просто. Когда входное напряжение станет отклоняться от нормы, автоматика изменит направление движения электрического тока и на выходе всё равно получится 220 В. Технически этот процесс бывает разным – это зависит от типа приобретенного устройства.

3 разновидности бытовых моделей – как подобрать СН

Для бытовых газовых котлов разрешено подключать не любой стабилизатор. Некоторые устройства приобретаются для производственных нужд, и дома их использовать нет смысла. Именно поэтому рассматриваться станут только те разновидности стабилизаторов, что подходят для бытового отопительного оборудования и продаются в специализированных магазинах.

Сервоприводный (электромеханический) тип: 3 плюса, 4 минуса

Сервопривод

Сервоприводный тип стабилизатора передвигает токосъемник около обмотки трансформатора при помощи специального привода. За это действие отвечает автоматика. Чтобы отрегулировать необходимое напряжение, изменяем количество витков. Так регулируется выходное напряжение – отталкиваться следует от входного значения.

Преимущества:
  1. Устойчиво работает при перегрузках.
  2. Плавность и точность настройки.
  3. Эксплуатировать можно долгое время.
Минусы:
  1. На прибор негативно воздействуют низкие температуры.
  2. Если используется активно, то щетки придется менять через 3 года эксплуатации.
  3. Шумно работает.
  4. Когда токосъемник движется, возможно образование искр. По этой причине оборудование запрещено устанавливать в месте потенциальной утечки газа.

Симисторный или тиристорный: 7 плюсов, 3 минуса

Тринистор

На газовые котлы желательно поставить тиристорный СН, вместо сервоприводного.

Устройство формирует большое количество проводов от вторичной обмотки. Витков регулируется не токосъемником, а специальными выходами, что включаются в работу процессором и тиристорного устройства.

Преимущества:
  1. Срок эксплуатации — 10-15 лет.
  2. Скорость включения —  10 миллисекунд.
  3. Устойчив к частым переменам напряжения.
  4. Работает при минусовых температурах.
  5. Не создает шума.
  6. При межобмоточном замыкании в трансформаторе, плата не испортится.
Недостатки:
  1. Высокая цена.
  2. Если произойдут сильные перегрузки, один из тиристоров может повредиться, а это повлечет выход из строя дорогой платы.
  3. При работе с высокими нагрузками придется охлаждать.

Релейный вид: 4 плюса, 3 минуса

Реле

Это более дешевый вариант стабилизатора напряжения в котлах. Состоит из 4-20 катушек, имеющих разные обмотки. Те или иные элементы будут включаться в работу в зависимости от показателей напряжения. Переключение катушек осуществляется посредством реле.

Преимущества:
  1. Компактность.
  2. Низкая цена.
  3. Включается за 0,1 секунду.
  4. Не выходит из строя при частых срабатываниях.
Недостатки:
  1. Когда переключаются катушки, в доме возникает мигание света.
  2. Громко щелкает.
  3. Маленькая точность настраивания.

Обычно этот бюджетный вариант стабилизатора не советуют использовать. Но за неимением выбора, подойдет и подобное оборудование.

7 преимуществ СН с двойным преобразованием

СН с двойным преобразованием

Основывается на двух этапах преобразования электротока, что поступает в прибор. Постоянный ток малого напряжения поступает в аккумулятор. Электроэнергия снимается с клемм, напряжение становится в 220 В, ток становится переменным, энергия переходит на выход устройства.

Преимущества:
  1. Выходной ток не зависит от сети дома.
  2. Котел защищен от замыканий.
  3. Нет элементов переключения и задержек.
  4. Синусоида всегда верная.
  5. Защита от различных помех.
  6. Срок службы – минимум десять лет.
  7. Работа котла автономна и не зависит от внешней электрической энергии.
Недостатки:
  1. Цена.
  2. КПД – 90% из-за подключения охлаждающей системы.

Как избежать 1 ошибки при выборе или как подобрать СН

Не все котлы разрешено подключать к дешевым стабилизаторам напряжения. Когда идет выбор прибора, необходимо изучить параметры оборудования, что будет подключаться в доме. Дело в том, что неподходящий прибор даже не сработает, если на котлах имеются предохранители.

Принцип действия стабилизатора напряжения

Мощность нагрузки и 2 параметра увеличения тока

Производительность СН в документации указывают в ВА. Показатель путают с Ваттами. Это говорит о том, что если на устройстве написано 500 ВА, то это не значит, что он обеспечит качественную работу оборудования, имеющую мощность в 0,5 кВт.

В квартирах обычно котлы употребляют около 150 Вт в рабочий режим. Но при включении задействуется несколько дополнительных нюансов, увеличивающих ток:

  • зарядка платы;
  • запуск электродвигателя.

Когда происходят эти процессы, нагрузка на стабилизатор повышается в 5 раз — это 450-750 ВА. Стабилизатор примет этот процесс за короткое замыкание.

Подбирать для себя нужно модель, имеющую мощность в 5 раз превосходящую рабочие потребности котла. Если не соблюдать этого требования, котел просто не включится и придётся приобретать новый стабилизатор. Также стабилизатор будет постоянно находиться в режиме перегрузки, а потому скоро сломается.

Скорость стабилизации напряжения у 3 видов СН

Напряжение выравнивается не сразу. Необходимо следить за тем, чтобы время задержки отрицательно не сказывалось на котле. Если приобрели оборудование с кратковременным импульсом в 260-270 В, то это электроника перегорит.

  1. Самым маленьким быстродействием обладают сервоприводы – 10-40 Вт в секунду. Они не спасут электронную плату от больших перепадов напряжения.
  2. Релейные стабилизаторы обладают лучшими показателями – 0,1-0,2 секунды.
  3. Тиристорные срабатывают за 10 или 20 миллисекунд. Этот стабилизатор является самым лучшим, поскольку прерывание незаметно.

2 нюанса рабочего диапазона напряжений

  1. Практически все стабилизаторы, рабочий диапазон имеют в пределах 140-260 Вольт. Если напряжение падает, тогда нужно разбираться со службой, обслуживающей электросеть.
  2. Если входные параметры будут выходить из нужного диапазона, то стабилизатор напряжения отключается. Иногда напряжение падает до 180 Вольт, а потому нельзя покупать СН с низкими параметрами.

2 важных момента о температуре окружающего воздуха

  1. Сервоприводное оборудование плохо переносит низкие температуры.
  2. Обмотка трансформатора обледенеет, и токосъемник перестанет двигаться по ней.

Когда приобретаете стабилизатор напряжения, обязательно у продавца уточните температурный диапазон в котором стабилизатор напряжения будет эксплуатироваться в нормальном режиме. Некоторые модели выпускаются в специальном влагозащитном или утепленном корпусе.

Еще важно знать 2-3 нюансы о некритичных параметрах

При приобретении стабилизатора нужно уточнять о некоторых некритичных характеристиках оборудования:

  1. Точность стабилизации.
  2. Возможность монтажа на стену.
  3. Присутствие заземление.

Видео о том, как выбрать стабилизатор напряжения для котла отопления.

Ответы на 5 часто задаваемых вопросов

  1. Не ухудшится ли качество света у соседей, если я поставлю прибор в свой дом? – Нет, на соседей прибор не повлияет.
  2. Можно ли установить стабилизатор вне дома? – Нет, внешние погодные условия выведут его из строя.
  3. Какой СН работает бесшумно? – Тринисторный.
  4. Обязательно ставить СН на котел? – Да, иначе чувствительная автоматика скоро выйдет из строя.
  5. Почему при включении стабилизатора напряжения слышны щелчки? – Некачественная сборка или особенность конструкции.

Топ-5 лучших производителей стабилизаторов – рейтинг стабилизаторов

Очень мало производителей выпускают стабилизаторы сразу всех разновидностей. Обычно компании сосредоточены на изготовлении какой-то определенной модели. Отечественные производители начали делать собственные стабилизаторы напряжения, не уступающие зарубежным, а потому исключать их из поиска не следует.

Лучшие релейные стабилизаторы:
  1. Ресанта.
  2. Lider
  3. Luxeon.
  4. Sven.
  5. Энергия.
Электромеханические:
  1. LogicPower.
  2. Бастион.
  3. Rucelf.
  4. Ресанта.
  5. Solby.
Тиристорные:
  1. Volter.
  2. Luxeon.
  3. Штиль.
  4. Lider.
  5. Прогресс.

Первые номера в списках наиболее предпочтительны для покупки. Если хотите узнать, какой стабилизатор лучше для газового котла Vaillant, Bosch, Termet, Sime, то можно смело приобретать стабилизатор фирмы Бастион, поскольку европейские производители проверяли совместимость устройств.

elektro220v.ru

как выбрать 🚩 Квартира и дача 🚩 Другое

На работу энергозависимых газовые котлов очень влияют скачки напряжения. Чуткий прибор будет нормально функционировать только при стабильном напряжении в 220 В, перепады допустимы в рамках 5%. Российские электрические сети редко могут похвастаться подобной стабильностью. Скачки могут случаться несколько раз в течение суток, причем проблемой не всегда становится авария или плановое отключение, связанное с ремонтом. Снизить мощность сети способна гроза или другие погодные катаклизмы, а также одновременное включение нескольких мощных электроприборов (дрели, газонокосилки, обогреватели). Проблемой могут стать и изношенные электросети, подключение к сети соседних домов и многое другое. В результате напряжение колеблется с максимальной синусоидой, то поднимаясь до 260 В, то падая до 145 и ниже.

Частые перепады и отключения со временем выводят газовый котел из строя. Специалисты уверяют, что не менее четверти поломок техносложного оборудования связано с нестабильным напряжением. В некоторых случаях починить котел невозможно и его приходится менять.

Уберечь систему от скачков напряжения способно подключение газового котла через специальный стабилизатор. При нестабильной подаче он доводит напряжение до идеальных показателей, которые идут на питание котла. Стабилизатор нужен не только для газовых приборов, но и для оборудования, работающего на твердом топливе. Рекомендуется монтировать его одновременно с установкой котла, но если это не было сделано, можно докупить стабилизатор и подключить его позже.

В продаже представлены десятки модификаций, отличающиеся размерами, принципом работы и ценой. При выборе желательно учесть все важные параметры. Среди основных:

  • мощность;
  • экономичность;
  • уровень шума;
  • скорость преобразования тока;
  • долговечность;
  • размеры;
  • способ крепления;
  • размеры.

Прежде чем купить прибор, нужно решить, будет ли стабилизатор установлен на отдельный котел или ему придется обслуживать целое здание. Последний вариант удобен для многоквартирных домов. Выбор зависит и от типа газового котла. Перед покупкой нужно заглянуть в паспорт прибора, в некоторых случаях производитель сам рекомендует определенные типы стабилизаторов.

В продаже можно найти навесные или напольные стабилизаторы. Модели могут работать от постоянного или переменного тока, встречаются однофазные или трехфазные варианты. При выборе стоит учесть репутацию производителя, но покупать импортную продукцию не обязательно. Вполне качественные стабилизаторы выпускают и отечественные компании. Они предлагают широкий диапазон моделей по гораздо более доступным ценам, бонусом станет многолетняя гарантия.

Все стабилизаторы можно разделить на:

  • электромеханические;
  • релейные;
  • симисторные;
  • тиристорные.

Каждый вариант имеет свои плюсы и минусы. Чтобы выбрать нужную модель, стоит соотнести возможности прибора с потребностями конкретного газового котла, его размером, расположением, принципом установки и условиям обслуживания.

Электромеханический стабилизатор работает по принципу автомобильного трансформатора.  Бегунок движется по обмоткам прибора с помощью серопривода. Напряжение регулируется постепенно, при частых, но незначительных колебаниях силы тока агрегат без труда поддерживает необходимый диапазон, не допуская резких скачков. Прибор имеет компактные размеры, позволяющие подобрать идеальный вариант для любого газового котла. Возможно крепление на стене или установка на полу.

Электронные стабилизаторы переключают обмотки при помощи реле, поэтому их часто называют релейными. Изделия достаточно надежны и при правильном подборе бесперебойно работают несколько лет. Конструкция корпуса хорошо защищает агрегат от пыли, грязи и влаги. Дополнительное обслуживание не требуется, после установки можно забыть о стабилизаторе. К дополнительным плюсам относятся:

  • высокие скорости переключения при скачках напряжения;
  • экономичность;
  • компактность;
  • надежность;
  • доступная цена.

К минусам устройства электронного типа можно отнести ступенчатое регулирование напряжения при выходе, такой вариант подходит не для каждого газового котла. Модели этого типа могут давать сбои при авариях. Однако специалисты отмечают, что даже если сам стабилизатор выйдет из строя, он сохранит рабочие качества газового котла.

Принцип работы симисторного стабилизатора сочетает симисторы и реле. Такой дуэт исключает недостатки электромеханических и релейных моделей, защищая прибор от преждевременного износа. Симисторные стабилизаторы долговечны, надежны, бесшумны. В продаже есть как настенные, так и напольные модели различных размеров.

К плюсам симисторного типа можно отнести длинный гарантийный строк, стандартная модель рассчитана на 8-10 лет бесперебойной службы.  Прибор идеально подойдет для сетей с не слишком частыми сбоями напряжения, но с максимальными перепадами он справляется с трудом. Если сети изношены или в регионе часто бывают грозы, шквалистые ветры и другие погодные катаклизмы, лучше выбрать другой тип стабилизатора.

Для домов, находящихся в зоне риска (аварийные электросети, частые грозы, большое количество новостроек) можно рекомендовать тиристорные стабилизаторы. Сегодня именно они считаются наиболее надежными. Агрегаты преобразователя напряжения этого типа работают на базе тиристорных ключей, искажающих синусоидальную форму тока. Процесс занимает доли секунды, тиристоры включаются и выключаются встроенным в схему процессором. Контроль извне не требуется. Стабилизатор очень надежен, его практически невозможно вывести из строя. При возникновении внештатных ситуаций микроконтроллер отключает прибор. Большинство моделей оснащается электронным табло и системой автоматического отключения. К плюсам этого типа стабилизатора относятся:

  • экономичность;
  • бесшумная работа;
  • компактные размеры;
  • привлекательный внешний вид;
  • моментальная реакция на любые перепады напряжения;
  • высокая степень безопасности;
  • преобразование силы тока в максимально широком диапазоне.

Несмотря на множество преимуществ, у тиристорных моделей есть и недостатки. Основной – высокая цена. На сегодняшний день этот тип стабилизаторов считается самым дорогим. К минусам относится и ступенчатый способ стабилизации тока, подходящий не для всех типов котлов.

Мощность стабилизатора – один из основных моментов при выборе. Необходимо учитывать мощность самого котла и насоса, так как при запуске последнего показатели увеличиваются более чем вдвое.

При выборе мощности специалисты рекомендуют ориентироваться на показатели, обозначенные в паспорте газового котла. Важно учитывать и время реакции на перепад напряжения. В паспорте стабилизатора должно быть указано, какие показатели продемонстрирует прибор за 1 секунду. В идеале за это время напряжение должно войти в пределы нормы (допустима погрешность в 5%).

При выборе модели учитываются замеры в домашней сети. Они покажут диапазон входного напряжения. Чем чаще и сильнее перепады, тем более сложная и мощная модель стабилизатора потребуется. При высокой погрешности рекомендуются тиристорные или симисторные варианты. Электромеханические и релейные аналоги подойдут при редких и незначительных колебаниях напряжения.

Выбирать стабилизатор нужно с учетом мощности сети. Для газового котла, рассчитанного на 220 В достаточно однофазного прибора. При подключении системы к сети в 380 В необходим трехфазный стабилизатор. Однако стоит учесть, что трехфазный агрегат стоит недешево. Сэкономить поможет популярный прием: подключение однофазного стабилизатора на каждую отдельную фазу.

Последний вопрос, который нужно решить – установка прибора. В продаже есть вертикальные и горизонтальные модели, которые можно устанавливать на полу или подвешивать к стене. Выбор крепежа зависит от размеров помещения и самого котла. Если выбрана настенная модель, ее монтируют при помощи саморезов и прочных дюбелей.

Выбирать подходящие модели помогают отзывы потребителей и специалистов. Среди наиболее популярных моделей различных типов:

«Теплоком». Стабилизаторы этой марки производит российская компания «Бастион». Лидеры отечественного рынка, сочетающие надежность, компактность и умеренную цену. Относятся к релейному типу, в продаже есть модели для наружного и внутреннего размещения. Агрегат способен моментально доводить входное напряжение в 145-260 В до идеальных 220 в с минимальной погрешностью. Стабилизаторы имеют дополнительную защиту от аварийного отключения и молний. В комплект входят кронштейны для настенного крепления.

«Штиль». В ассортименте есть стабилизаторы системы Т релейного типа, специально предназначенные для систем отопления. В модельном ряду преобладают подвесные варианты, размеры зависят от марки котла. Все стабилизаторы оснащены электронными табло и системой автоматического отключения.

Не менее популярны стабилизаторы системы SPT и ST, оснащенные симисторами. Приборы работают в диапазоне 165-265 В, отличаются бесшумностью и простотой обслуживания. Марка предлагает как очень экономичные, так и дорогие варианты для разных типов котлов. При покупке нужно проверить сертификаты соответствия и гарантийные талоны. Лучшие модели могут иметь гарантию на 8-10 лет.

www.kakprosto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
