принцип работы, назначение и расчеты

Главная » Отопление » Что такое гидрострелка (гидравлический разделитель) в системе отопления

Спроектировать собственную систему отопления далеко непросто. Даже если «планируют» ее монтажники, вам надо быть в курсе многих нюансов. Во-первых, чтобы проконтролировать их работу, во-вторых, чтобы оценить необходимость и целесообразность их предложений. Например, в последние годы усиленно пропагандируется гидрострелка для отопления. Это небольшое дополнение, установка которого выливается в немалую сумму. В некоторых случаях оно очень полезно, в других без него легко можно обойтись.

Что такое гидрострелка и где её устанавливают

Содержание статьи

Правильное название этого устройства — гидравлическая стрелка или гидроразделитель. Представляет собой кусок круглой или квадратной трубы с приваренными патрубками. Внутри, как правило, ничего нет. В некоторых случаях могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.

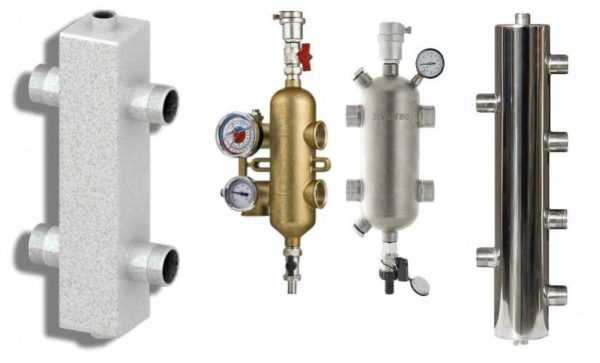

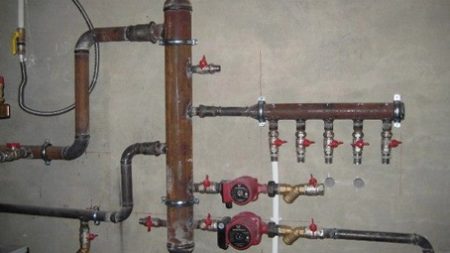

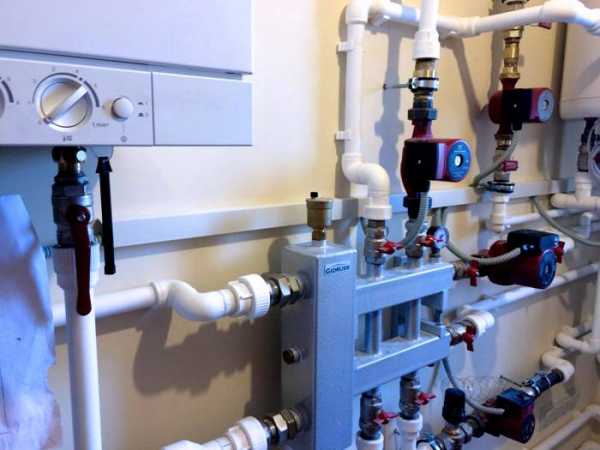

Примеры гидрострелок промышленного производства

В системе отопления гидрострелка ставится между котлом и потребителями — отопительными контурами. Располагаться может как горизонтально, так и вертикально. Чаще ставят вертикально. При таком расположении в верхней части ставят автоматический воздухоотводчик, внизу — запорный кран. Через кран периодически сливается некоторая часть воды с накопившейся грязью.

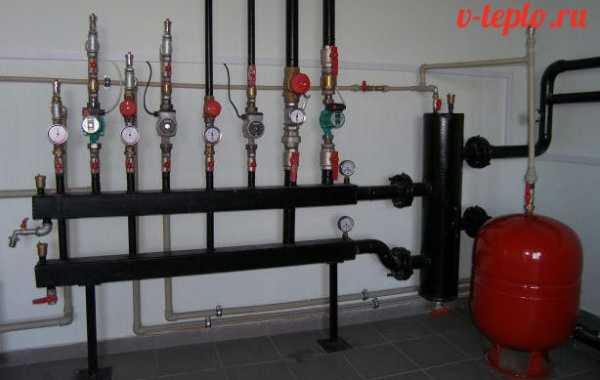

Где в системе отопления ставят гидроразделитель

То есть получается, что вертикально поставленный гидроразделитель, одновременно с основными функциями, отводит воздух и дает возможность удалять шлам.

Назначение и принцип работы

Гидрострелка нужна для разветвленных систем, в которых установлено несколько насосов. Она обеспечивает требуемый расход теплоносителя для всех насосов, независимо от их производительности. То есть, другими словами, служит для гидравлической развязки насосов системы отопления. Потому еще называют это устройство — гидравлический разделитель или гидроразделитель.

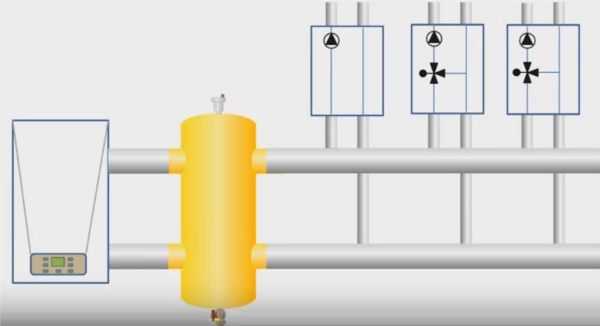

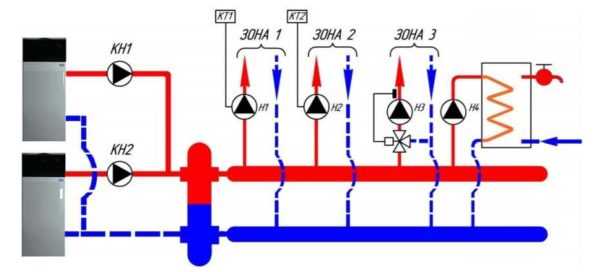

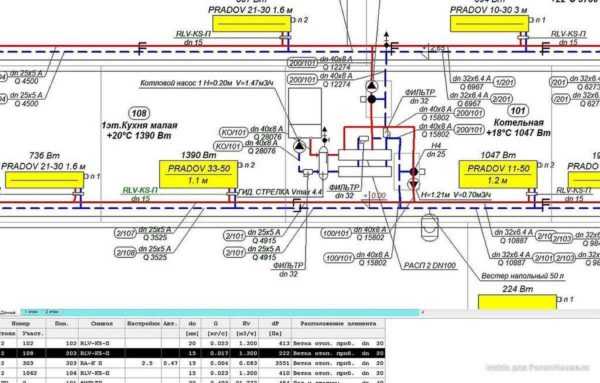

Схематическое изображение гидрострелки и ее места в системе отопления

Гидрострелку ставят в том случае, если в системе предусмотрено несколько насосов: один на контуре котла, остальные на контурах отопления (радиаторах, водяном теплом полу, бойлере косвенного нагрева). Для корректной работы их производительность подбирается так, чтобы котловой насос мог перекачивать немного больше теплоносителя (на 10-20%), чем требуется для остальной системы.

Зачем нужна гидрострелка для отопления? Давайте рассмотрим на примере. В системе отопления с несколькими насосами они зачастую имеют разную производительность. Часто получается так, что один насос в разы более мощный. Ставить все насосы приходится рядом — в коллекторном узле, где они гидравлически связаны. Когда мощный насос включается на полную мощность, все остальные контура остаются без теплоносителя. Такое случается сплошь и рядом. Чтобы избежать подобных ситуаций и ставят в системе отопления гидрострелку. Второй путь — разнести насосы на большое расстояние.

Режимы работы

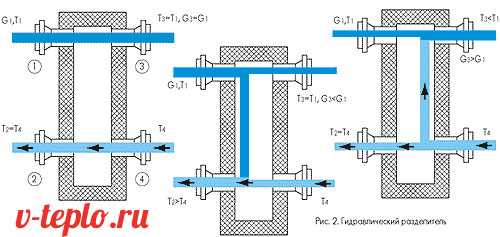

Теоретически, возможны три режима работы системы отопления с гидрострелкой. Они отображены на рисунке ниже. Первый — когда насос котла прокачивает ровно столько же теплоносителя, сколько требует вся система отопления. Это идеальная ситуация, в реальной жизни встречающаяся очень редко. Объясним почему. Современное отопление подстраивает работу по температуре теплоносителя или по температуре в помещении. Представим, что все идеально рассчитали, подкрутили вентили и после настройки достигнуто равенство. Но через некоторое время параметры работы котла или одного из контуров отопления изменятся. Оборудование подстроится под ситуацию, а равенство производительности будет нарушено. Так что этот режим может просуществовать считанные минуты (или даже еще меньше).

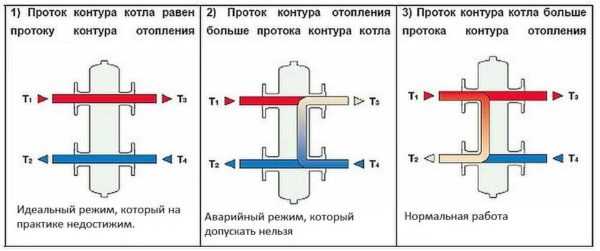

Возможные режимы работы системы отопления с гидроразделителем

Второй режим работы гидрострелки — когда расход отопительных контуров больше мощности котлового насоса (средний рисунок). Эта ситуация опасна для системы и допускать ее нельзя. Она возможна, если насосы подобраны неправильно. Вернее, насос котла имеет слишком малую производительность. В этом случае для обеспечения требуемого расхода, в контуры вместе с нагретым теплоносителем от котла будет подаваться теплоноситель из обратки. То есть, на выходе котла, например, 80°C, в контура после подмеса холодной воды идет, например, 65°C (реальная температура зависит от дефицита расхода). Пройдя по отопительным приборам, температура теплоносителя опускается на 20-25°С. То есть, температура теплоносителя, подаваемого в котел, будет в лучшем случае 45°C. Если сравнить с выходной — 80°C, то дельта температур слишком велика для обычного котла (не конденсационного). Такой режим работы не является нормальным и котел быстро выйдет из строя.

Третий режим работы — когда насос котла подает больше нагретого теплоносителя, чем требуют отопительные контура (правый рисунок). В этом случае часть нагретого теплоносителя возвращается обратно в котел. В результате температура поступающего теплоносителя поднимается, работает он в щадящем режиме. Это и есть нормальный режим работы системы отопления с гидрострелкой.

Когда гидрострелка нужна

Гидрострелка для отопления нужна на 100%, если в системе будет стоять несколько котлов, работающих в каскаде. Причем работать они должны одновременно (во всяком случае, большую часть времени). Вот тут, для корректной работы гидроразделитель — лучший выход.

При наличии двух одновременно работающих котлов (в каскаде) гидрострелка — лучший вариант

Еще гидрострелка для отопления может быть полезна для котлов с чугунным теплообменником. В емкости гидроразделителя постоянно происходит смешивание теплой и холодной воды. Это уменьшает дельту температур на выходе и входе котла. Для чугунного теплообменника — это благо. Но с той же задачей справится байпас с трехходовым регулируемым клапаном и обойдется он значительно дешевле. Так что даже для чугунных котлов, стоящих в небольших системах отопления, с примерно одинаковым расходом вполне можно обойтись без подключения гидрострелки.

Когда можно поставить

Если в системе отопления есть только один насос — на котле, гидрострелка не нужна совсем. Можно обойтись и если устанавливаются один-два насоса на контуры. Такую систему можно будет сбалансировать при помощи регулировочных кранов. Когда установка гидрострелки оправдана? Когда в наличии такие условия:

  • Контуров три и больше, все очень разной мощности (разный объем контура, требуется разная температура). В таком случае, даже при идеально точном подборе насосов и расчете параметров, есть возможность нестабильной работы системы. Например, часто встречается ситуация, когда при включении насоса теплых полов, радиаторы стынут. Вот в этом случае нужна гидроразвязка насосов и потому ставится гидравлическая стрелка.
  • Кроме радиаторов имеется водяной теплый пол, отапливающий значительные площади. Да, его подключать можно через коллектор и смесительный узел, но он может заставлять работать котловой насос в экстремальном режиме. Если у вас часто горят насосы на отоплении, скорее всего, нужна установка гидрострелки.
  • В системе среднего или большого объема (с двумя и более насосами) собираетесь установить автоматическую регулирующую аппаратуру — по температуре теплоносителя или по температуре воздуха. При этом не хотите/не можете регулировать систему вручную (кранами).

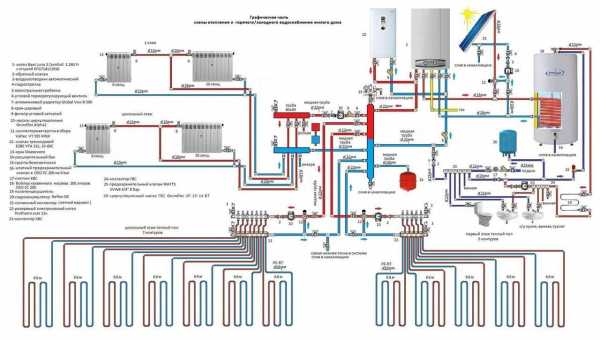

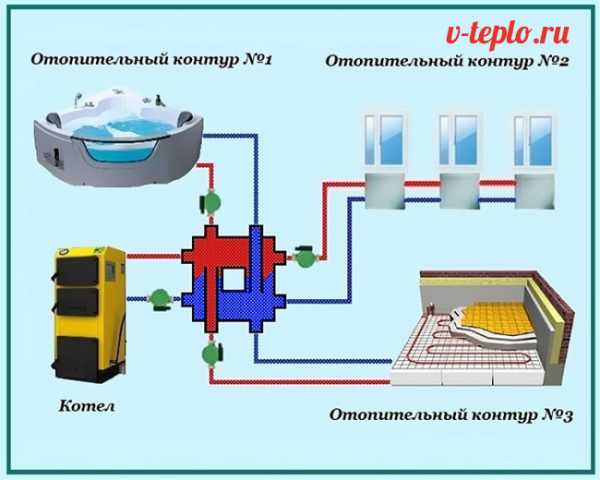

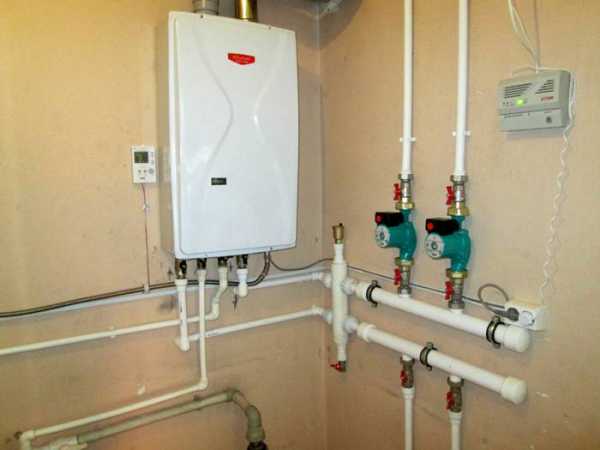

Пример системы отопления с гидрострелкой

В первом случае гидроразвязка, скорее всего, нужна, во втором, стоит думать об ее установке. Почему только думать? Потому что это немалые расходы. И дело не только в стоимости гидрострелки. Она стоит около 300$. Придется ставить еще дополнительное оборудование. Как минимум нужны коллекторы на входе и выходе, насосы на каждый контур (при небольшой системе без гидрострелки без них можно обойтись), а также блок управления скоростью насосов, так как через котел они уже управляться не смогут. В сумме с платой за монтаж оборудования этот «довесок» выливается примерно в две тысячи долларов. Действительно немало.

Зачем тогда ставят это оборудование? Потому что с гидрострелкой отопление работает стабильнее, не требует постоянной подстройки потока теплоносителя в контурах. Если вы спросите владельцев коттеджей, у которых отопление сделано без гидроразделителя, вам скажут, что часто приходится перенастраивать систему — крутить вентиля, регулируя потоки теплоносителя в контурах. Это характерно, если используются различные элементы отопления. Например, на первом этаже теплый пол, радиаторы на двух этажах, отапливаемые подсобные помещения, в которых надо поддерживать минимальную температуру (гараж, например). Если у вас предполагается примерно такая же система, а перспектива «подстройки» вас не устраивает, можно ставить гидрострелку для отопления. При ее наличии в каждый контур идет столько теплоносителя, сколько он требует в данный момент и никоим образом не зависит от параметров эксплуатации, работающих рядом насосов других контуров.

Как подобрать параметры

Подбирается гидравлический разделитель с учетом максимально возможной скорости потока теплоносителя. Дело в том, что при высокой скорости движения жидкости по трубам она начинает шуметь. Чтобы не было этого эффекта, максимальная скорость принимается равной 0,2 м/с.

Параметры, нужные для гидроразделителя

По максимальному потоку теплоносителя

Чтобы рассчитать диаметр гидрострелки по этому методу, единственное, что нужно знать — это максимальный поток теплоносителя, который возможен в системе и диаметр патрубков. С патрубками все просто — вы же знаете, какой трубой будете делать разводку. Максимальный поток, который может обеспечить котел, мы знаем (есть в технических характеристиках), а расход по контурам зависит от их размера/объема и определяется при подборе контурных насосов. Расход на все контуры складывается, сравнивается с мощностью котлового насоса. Большая величина подставляется в формулу для расчета объема гидрострелки.

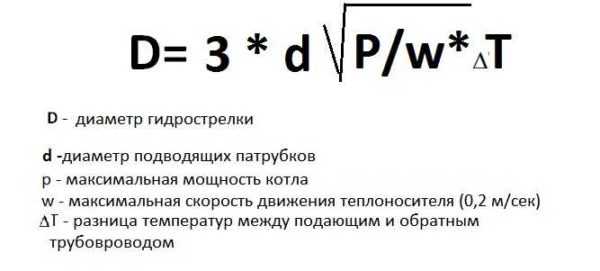

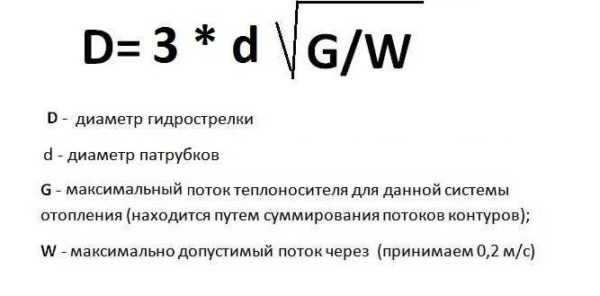

Формула расчета диаметра гидравлического разделителя для системы отопления в зависимости от максимального потока теплоносителя

Приведем пример. Пусть максимальный расход в системе 7,6 куб/час. Допустимая максимальная скорость берется стандартная — 0,2 м/с, диаметр патрубков 6,3 см (трубы на 2,5 дюйма). В этом случае получаем: 18,9 * √ 7,6/0,2 = 18,9 * √38 = 18,9 * 6,16 = 116,424 мм. Если округлить, получаем, что диаметр гидрострелки должен быть 116 мм.

По максимальной мощности котла

Второй способ — подбор гидравлической стрелки по мощности котла. Оценка будет приблизительной, но ей можно доверять. Нужна будет мощность котла и разница температур теплоносителя в подающем и обратном трубопроводе.

Расчет гидрострелки по мощности котла

Расчет также несложный. Пусть максимальная мощность котла — 50 кВт, дельта температур — 10°C, диаметры патрубков такие же — 6,3 см. Подставив цифры, получаем — 18,9 * √ 50 / 0,2 * 10 = 18,9 * √ 25 = 18,9* 5 = 94,5 мм. Округлив, получаем диаметр гидрострелки 95 мм.

Как найти длину гидрострелки

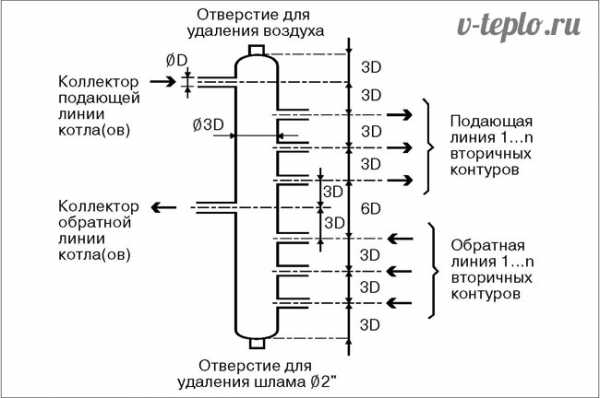

С диаметром гидроразделителя для отопления определились, но надо знать еще и длину. Ее подбирают в зависимости от диаметра подключаемых патрубков. Есть два вида гидрострелок для отопления — с отводами, расположенными один напротив другого и с чередующимися патрубками (располагаются со сдвигом один относительно другого).

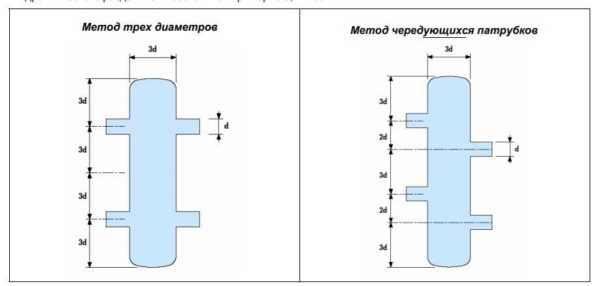

Определяем длину гидрострелки из круглой трубы

Рассчитать длину в этом случае легко — в первом случае это 12d, во втором — 13d. Для средних систем можно и диаметр подобрать в зависимости от патрубков — 3*d. Как видите, ничего сложного. Рассчитать можно самостоятельно.

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

  • Резьба на сгонах должна быть хорошо прорезанной и симметричной.
  • Стенки отводов одинаковой толщины.

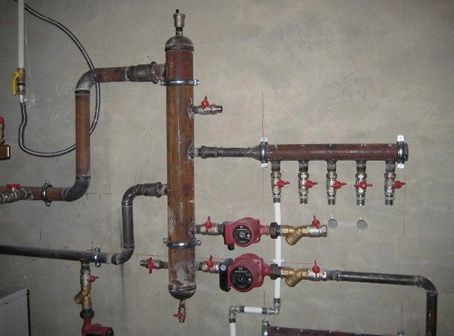

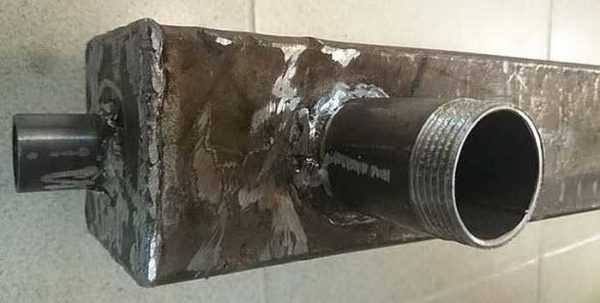

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

stroychik.ru

Калькулятор расчета гидрострелки с учетом насосного оборудования

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Гидравлический разделитель или гидрострелка – важный элемент отопительной системы. Она имеет несложное устройство и обеспечивает производительность и легкую работу различных контуров и механизмов в конструкции. Она актуальна если есть несколько котлов или других приборов, а также при наличии разных контуров, которые работают отдельно друг от друга.

Данный прибор можно приобрести в готовом виде или даже сделать самостоятельно. При любом варианте, важно изучить параметры подобного оборудования. Важным вариантом вычисления является специальный алгоритм, в котором учитываются показатели циркуляционных насосов. Так как формула слишком сложна, то рекомендуется воспользоваться специальным калькулятором для определения параметров гидрострелки с учетом насосного оборудования.

Ниже приведены особенности подобных вычислений.

Установка полезного оборудования в схему отопления

Содержание статьи

Калькулятор для вычисления параметров гидрострелки с учетом производительности насосов

Что нужно учитывать для грамотного вычисления

Габариты гидрострелки должны способствовать снижению скорости вертикального передвижения теплоносителя до нужного значения. При этом обеспечивается потребность отдельных линий в теплоносителе. В этом случае запуск одного из контуров не окажет особое влияние на функционирование остальных, а также не отобразится на производительности всей системы. При этом  отдельные контуры оборудуются отдельным циркуляционным насосом. Для правильной балансировки их работы и применяется гидрострелка.

Особенности работы оборудования с гидрострелкой

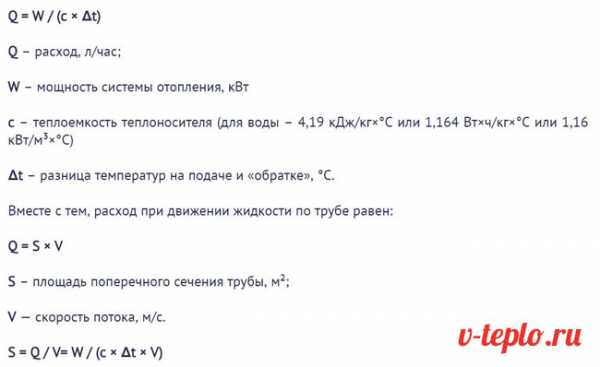

Выяснив сечение патрубка, можно узнать и другие параметры гидравлического разделителя. При расчетах применяются такие значения:

  • скорость передвижения теплоносителя в гидравлическом устройстве. Чаще всего это – 0,1-0,2 м/с. При этом обеспечивается перемешивание потоков, а также происходит чистка вещества от лишних компонентов;
  • производительность всех подсоединенных к конструкции циркуляционных насосов. Даже если не предполагается подключение всех контуров, то важно защититься и произвести вычисления для полноценной загрузки. В программе необходимо указать все циркуляционные насосы. Нужно обозначить приборы в малых контурах, которые выходят к источникам тепла. Если присутствует несколько котлов, то и устройств в  маленьком контуре будет несколько;
  • значения могут  предоставляться в кубометрах в час или в литрах в минуту. При этом программа помогает подобрать оптимальную единицу измерений;
  • результат значения отображается в миллиметрах.

Работа гидрострелки в сочетании с насосным оборудованием

Чтобы узнать производительность насоса, нужно посмотреть на шильдик устройства. Он указывается в паспорте, как Qmax. Если система проектируется, то данный показатель вычисляется по определенному алгоритму с учетом необходимых параметров.

Перед тем, как использовать гидравлический разделитель, специалисты рекомендуют узнать больше информации о характеристиках подобного прибора. Это особенно важно при самостоятельной проектировке и установке оборудования.

Статья по теме:

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Гидрострелка для отопления - Школа по утеплению дома

30.10.2016

Отопительная система является крайне сложным и запутанным «организмом», который для нормальной и эффективной работы нуждается во всестороннем согласовании, балансировке функционирования каждого отдельного элемента. И добиться такого рода гармонии нелегко, в особенности, если система отопления отличается сложностью, состоит из нескольких контуров и множества разветвлений, действующих по разным принципам и имеющих разные показатели температуры рабочей жидкости. Более того, эти контуры, равно как и другие приборы теплообмена, могут оснащаться своими приборами автоматического регулирования и «жизнеобеспечения», если можно так выразиться, которые не должны вмешиваться своей работой в деятельность других элементов.

Гидрострелка для отопления

Содержание статьи:

Сегодня для получения «гармонии» отеплительной системы применяется сразу несколько способов, однако самым простым и вместе с тем эффективным считается предельно простое в своем устройстве приспособление – гидравлический разделитель, который больше известен в кругу покупателей как гидрострелка для отопления. О том, что собой представляет данный прибор, как он действует, каковы необходимые расчеты и действия при установке, пойдет речь в сегодняшней статье.

Роль гидрострелки в современных отопительных системах

Дабы выяснить, что собой представляет гидрострелка и какие функции она выполняет, вначале ознакомимся с особенностями работы индивидуальных отопительных систем.

Простой вариант

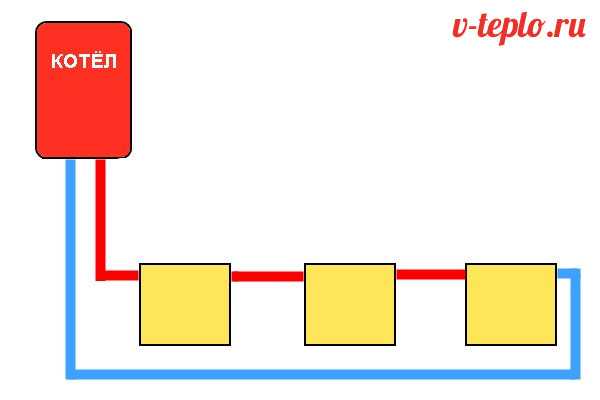

Самый простой вариант отопительной системы, оборудованной циркуляционным насосом, будет выглядеть примерно следующим образом.

Безусловно, данная схема существенно упрощена, поскольку многие элементы сети в ней (к примеру, группа безопасности) попросту не показаны, чтобы «облегчить» картинку для восприятия. Итак, на схеме вы можете увидеть, прежде всего, отопительный котел, благодаря которому и нагревается рабочая жидкость. Также виден циркуляционный насос, посредством которого жидкость движется по подающему (красному) трубопроводу и так называемой «обратке». Что характерно, такой насос может устанавливаться как в трубопровод, так и непосредственно в котел (последний вариант присущ больше приборам настенного типа).

Обратите внимание! Еще в замкнутом контуре имеются отопительные радиаторы, благодаря которым и осуществляется теплообмен, то есть генерируемое тепло передается в помещение.

Если насос грамотно подобран в плане давления и производительности, то его одного будет вполне достаточно для одноконтурной системы, следовательно, нет никакой необходимости в использовании иных вспомогательных устройств.

Более сложный вариант

Если площадь дома достаточно большая, то представленной выше схемы для него будет явно недостаточно. В таких случаях применяется сразу несколько отопительных контуров, поэтому схема будет выглядеть несколько по-другому.

Здесь мы видим, что посредством насоса рабочая жидкость поступает в коллектор, а оттуда уже передается на несколько отопительных контуров. К последним можно отнести следующие элементы.

  1. Контур высокой температуры (или несколько), в котором имеются коллекторы или же обычные батареи.
  2. Системы ГВС, оснащенные бойлером косвенного нагрева. Требования к перемещению рабочей жидкости здесь особенные, поскольку температура подогрева воды в большинстве случаев регулируется изменением расхода жидкости, проходящей через бойлер.
  3. Теплые полы. Да, температура рабочей жидкости для них должна быть на порядок ниже, поэтому и используются особые термостатические устройства. Тем более что контуры теплого пола имеют длину, существенно превышающую стандартную разводку.

Вполне очевидно, что один циркуляционный насос с такого рода нагрузками не справится. Безусловно, сегодня продаются высокопроизводительные модели повышенной мощности, способные создавать достаточно высокое давление, однако стоит подумать и о самом отопительном приборе – его возможности, увы, не безграничны. Дело в том, что элементы котла изначально предназначаются на определенные показатели напора и производительности. И данные показатели превышать не стоит, поскольку это чревато поломкой дорогостоящей отопительной установки.

Помимо того, сам циркуляционный насос, функционируя на пределе собственных возможностей для того, чтобы обеспечивать жидкостью все контуры сети, долго прослужить не сможет. Чего уж говорить о сильном шуме и расходе электрической энергии. Но вернемся к теме нашей статьи – к гидрострелке для отопления.

Можно ли устанавливать по одному насосу на каждый контур?

Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.

Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.

Обратите внимание! Особенно из-за этого страдает насос, установленный рядом с отопительным котлом. А во многих домах используется сразу по нескольку отопительных приборов, управлять которыми крайне сложно, почти невозможно. Из-за всего этого недешевое оборудование попросту выходит из строя.

Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.

Особенности гидравлического разделителя

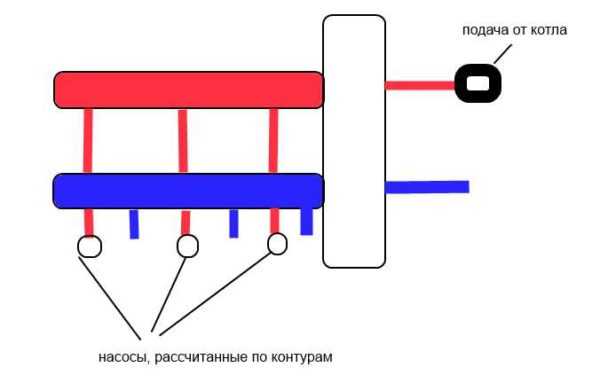

Итак, данный нехитрый элемент нужно устанавливать между коллектором и отопительным котлом. Многие поинтересуются: почему данный прибор вообще назвали стрелкой? Причина, скорее всего, заключается в том, что она может перенаправлять потоки рабочей жидкости, благодаря чему и происходит сбалансирование всей системы. С конструктивной точки зрения это полая труба, которая имеет прямоугольное либо круглое сечение. Эта труба заглушена с двух сторон и оснащена двумя патрубками – выходным и, соответственно, входным.

Получается, что в системе появляется пара связанных между собой контуров, которые вместе с тем не зависят друг от друга. Меньший контур предназначается для котла, а больший рассчитан на все ответвления, контуры и коллектор. Расход для каждого из данных контуров свой, равно как и скорость перемещения рабочей жидкости; при этом контуры не оказывают никакого значительного влияния друг на друга. Заметим также, что давление в контуре меньшего объема, как правило, стабильное, поскольку отопительный прибор перманентно функционирует на одних и тех же оборотах, при этом аналогичный показатель в большем контуре может меняться в зависимости от текущей работы отопительной сети.

Обратите внимание! Диаметр труд должен подбираться так, чтобы образовалась зона низкого гидравлического сопротивления, позволяющая выравнивать показатель давление в меньшем контуре, причем независимо от того, активны ли рабочие контуры.

В результате каждый участок системы работает максимально сбалансировано, перепады давления не наблюдаются, да и котельное оборудование функционирует хорошо.

Видео – Ключевые особенности гидрострелок для отопления

Принцип действия гидрострелки

Если говорить кратко, то гидрострелка может работать в одном из трех возможных режимов функционирования. Ознакомимся с каждым из них более детально.

Ситуация №1

Речь идет о почти идеальном состоянии равновесия всей сети. Давление жидкости, образуемое насосом в меньшем контуре, такое же, как суммарное давление всех контуров отопительной системы. Показатели входной и выходной температуры аналогичны. Рабочая жидкость вертикально не перемещается или же перемещается в минимальном количестве.

Но стоит заметить, что в действительности подобного рода ситуация наблюдается крайне редко, ведь функциональные свойства отопительных контуров, как мы уже упоминали ранее, склонны к периодическим изменениям.

Ситуация №2

В отопительных контурах расход рабочей жидкости выше, нежели в меньшем контуре. Образно говоря, спрос заметно превышает предложение. В подобных условиях возникает вертикальный поток носителя от обратного патрубка к подающему. Этот поток, поднимаясь, смешивается с горячей жидкостью, которая, в свою очередь, подается от отопительного прибора. На приведенной схеме ситуация представлена более наглядно.

Ситуация №3

Полная противоположность предыдущей ситуации. Расход в контуре меньшего объема превышает аналогичный показатель в отопительных контурах. Это может происходить из-за:

  • кратковременного отключения одного контура (либо сразу нескольких) в связи с невостребованностью обогрева того или иного помещения;
  • прогрева котла, предусматривающего поэтапное подключение всех контуров;
  • отключения одного контура с целью ремонта.

Ничего страшного здесь нет. При этом в самой гидрострелке для отопления возникает нисходящий поток вертикальной направленности.

Популярные производители

Компаний, занимающихся производством гидравлических разделителей для отопительных сетей, не так мало, как может показаться на первый взгляд. Однако сегодня мы ознакомимся с продукцией всего двух компаний, GIDRUSS и ООО «Атом», так как они считаются самыми популярными.

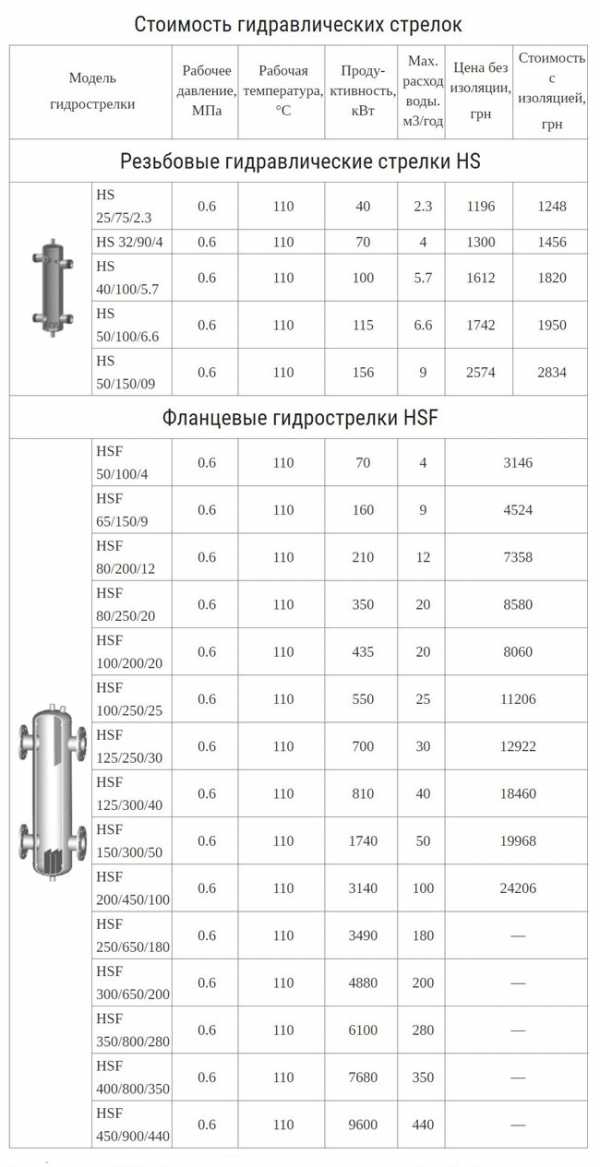

Таблица. Характеристики гидравлических разделителей производства GIDRUSS.

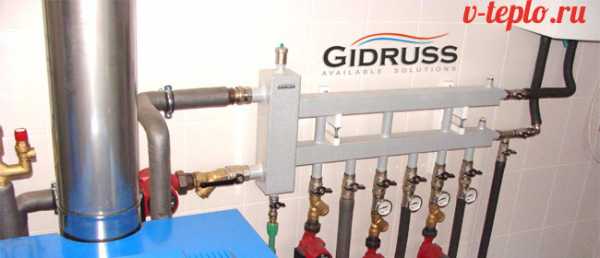

Заметим также, что каждая гидрострелка для отопления из перечисленных выше выполняет еще и функции своего рода отстойника. Рабочая жидкость в данных устройствах очищается от разного рода механических примесей, благодаря чему заметно увеличивается эксплуатационный срок всех подвижных составляющих отопительной системы.

Гидравлические разделители производства ООО «Атом» и средние цены

Продукция этого производителя также пользуется немалым спросом, и причина тому заключается не только в хорошем качестве гидрстрелок, но и в их доступной стоимости. Ознакомиться с характеристиками моделей и их среднерыночными ценами можно из таблицы, которая приведена ниже.

Особенности расчета гидравлического разделителя

Для чего необходим точный расчет гидрострелки для отопительных систем? Дело в том, что благодаря этому будет обеспечен требуемый температурный режим, который, в свою очередь, будет достигаться слаженности функционирования всех элементов – таких, как термоголовка, циркуляционный насос, нагревательный элемент и так далее. Для расчетов должны использоваться специальные формулы, позволяющие определить оптимальные габариты термострелки.

Суть данных расчетов предельно проста: необходимо найти диаметр установки, позволяющий рабочей жидкости в отопительном контуре направляться к массам теплоносителя отопительного прибора. все необходимые сведения для произведения расчетов своими руками приведены ниже.

Обратите внимание! Если неправильно все рассчитать, то энергия из-за этого будет перерасходоваться. Следовательно, перед покупкой гидравлического разделителя необходимо в обязательном порядке выполнить эти расчеты, причем с максимальной точностью. В идеале этим должен заниматься профессиональный инженер-проектировщик, у которого имеются соответствующие навыки.

На этом все. Для более детального ознакомления с вопросом рекомендуем ознакомиться с приведенным ниже видео. Удачи!

Видео – Как рассчитать гидрострелку для отопления


Вам может понравиться

v-teplo.ru

Гидравлический разделитель (гидрострелка) - что это такое и для чего он нужен?

 В связи с ростом площадей частных домов и все большего вхождения в нашу жизнь современных мировых стандартов комфорта, отопительные системы  становятся все более совершенными, но при этом более сложными.

  Частная отопительная система, имеющая несколько независимых  циркуляционных контуров, связанных распределительным коллектором, давно уже стала  не исключением, а правилом качественного, профессионального монтажа при создании сбалансированной, комфортной и надежной системы отопления. И гидравлический разделитель (гидрострелка) является важным элементом современной котельной. Предлагаем рассмотреть его подробнее, на примере гидрострелки, производимой известным итальянским предприятием FAR Rubinetterie S.p.A.



ПРЕДНАЗНАЧЕНИЕ

Гидравлический разделитель (гидрострелка) предназначен для установки в системы отопления с  распределительным коллектором, оснащенные двумя или более циркуляционными насосами.

Его функция заключается в гидравлическом разделении первичного контура, исходящего  из отопительного котла,  от распределительного коллектора и вторичных контуров циркуляции,  распределяющих отопительные ветви, расходы которых имеют переменный характер.

 Постоянство параметров теплоносителя первичного циркуляционного  контура, как расхода, так и температуры, существенно увеличивает эксплуатационный ресурс отопительных котлов и циркуляционных насосов системы.

Гидравлический разделитель работает как байпас между первичным (котловым) и вторичными контурами циркуляции, защищая от паразитного влияния друг на друга  первичного (котлового) и вторичных (отопительных) циркуляционных насосов,  обеспечивая тем самым надлежащее расчетное функционирование каждого циркуляционного контура отопления.

Кроме того, гидравлический разделитель снабжен сепаратором сетчатого типа, фильтрующим любые примеси и отделяющим воздушные пузырьки в теплоносителе системы отопления, удаляя их из отопительной системы и, таким образом,  защищая  насосы от случайных повреждений.

 ПРИНЦИП РАБОТЫ

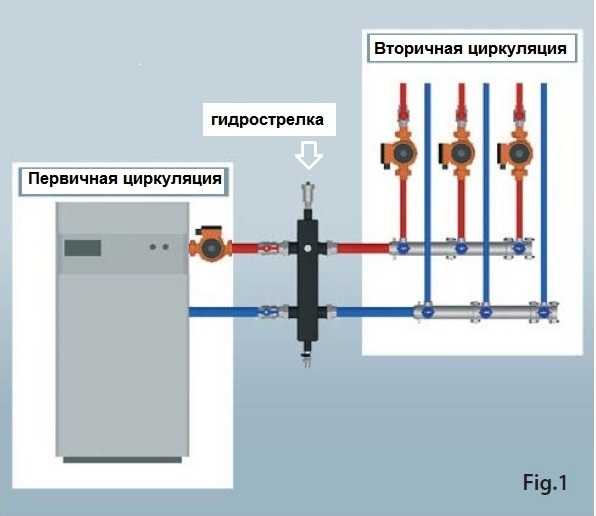

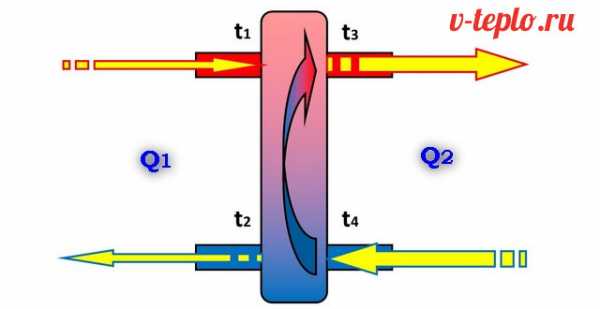

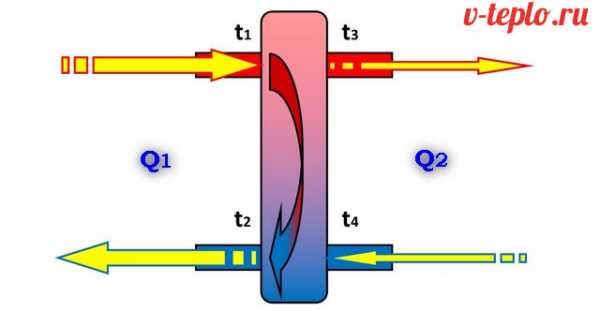

Как уже ясно, основная функция гидравлического разделителя (гидрострелки) – это разделение первичного и вторичных циркуляционных насосов,  для исключения их взаимного влияния и независимого надлежащего функционирования отопительных  контуров.

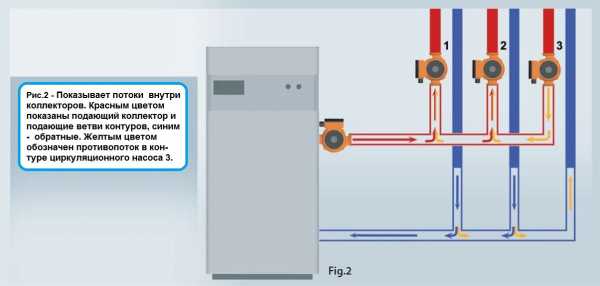

Если мы рассмотрим систему без гидравлического разделителя (гидрострелки), которая имеет 3 насоса, снабжаемых теплоносителем из одного трубопровода (рис. 2), мы видим, что, когда насосы 1 и 2 работают, они откачивают теплоноситель от распределительного коллектора  и, следовательно, перепад давления (Δp) между подающим и обратным коллекторами увеличивается. Это происходит даже в том случае, если включен один насос.

Следовательно, когда насос 3 выключен, теплоноситель в его циркуляционном контуре будет течь в противоположном направлении, приходя в движение под действием двух  других насосов, которые понижают давление в подающем коллекторе. Когда насос 3 включится, он будет работать в неблагоприятных условиях, что может привести к низкой скорости потока в его циркуляционном контуре, или даже прекращению циркуляции – это вполне может произойти в результате  разрежения в подающем коллекторе, создаваемого двумя другими циркуляционными насосами.

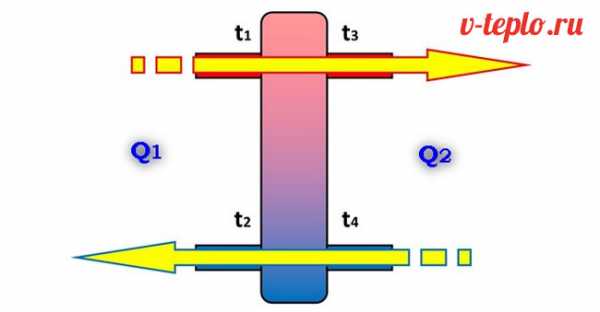

Эта проблема может быть решена с помощью гидравлического разделителя (гидрострелки), правильно подобранного для такой системы. Если он устанавливается между отопительным котлом и распределительными коллекторами, перепад  давления между подающим и обратным коллекторами не появляется  (Δp = 0), что исключает возможные  изменения  направления потока теплоносителя и появление противопотоков, несоответствующие проектным.

В зависимости от вида отопительной системы, существуют различные варианты работы гидравлического разделителя (гидрострелки).

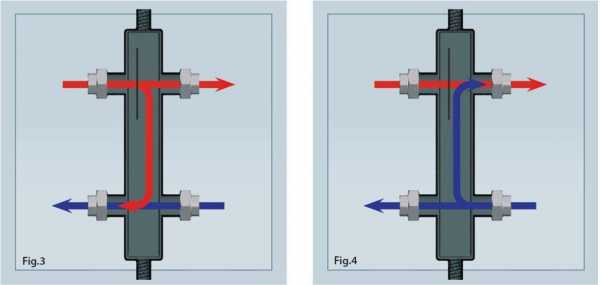

В случаях, когда расход в первичном циркуляционном контуре выше, чем во вторичном (например, в низкотемпературной отопительной системе), небольшое количество теплоносителя перенаправляется в обратный трубопровод первичного циркуляционного контура (рис. 3). В этом случае  температура обратного трубопровода котла увеличивается, исключая образование  конденсата.

И наоборот, если скорость потока во вторичном циркуляционном контуре выше, когда выходы подающего коллектора требуют гораздо более высокую скорость потока, чем в первичном котловом, недостающий теплоноситель будет перенаправлен из обратного распределительного коллектора (рис. 4).

В этом случае температура теплоносителя, циркулирующего во вторичном циркуляционном контуре, будет ниже, чем температура в первичном,  это необходимо учитывать при проектировании отопительной системы.



 Гидравлический разделитель (гидрострелка) FAR состоит из центрального корпуса  с четырьмя боковыми соединениями,  для подключения  первичного и вторичного циркуляционных контуров. Прямоугольная  форма корпуса, площадь его сечения  точно рассчитаны, чтобы объединить хорошие гидравлические характеристики и простоту монтажа.

Внутри корпуса гидравлического разделителя расположена перфорированная пластина-фильтр, на которой отделяются из потока шлам и пузырьки воздуха.

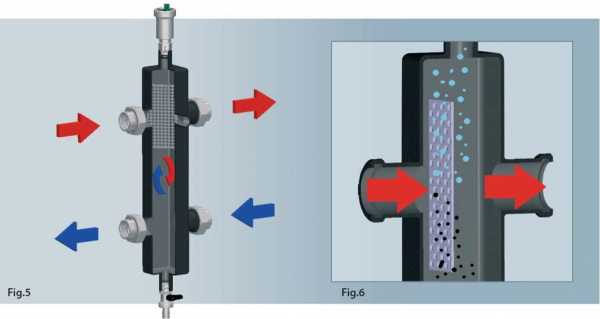

Рис.5  изображает сечение гидрострелки, на котором можно увидеть внутреннюю пластину-фильтр. На рисунке также показаны потоки при нормальных условиях подключения, т.е. с высокой температурой  подаваемого телпоносителя в верхней части и с низкой температурой обратного теплоносителя в нижней части гидрострелки. Внутренняя пластина-фильтр, через которую течет теплоноситель (рис.6), замедляет пузырьки воздуха для того, чтобы они поднялись в верхнюю часть корпуса гидроразделителя,  откуда они далее удаляются автоматическим воздухоотводчиком.

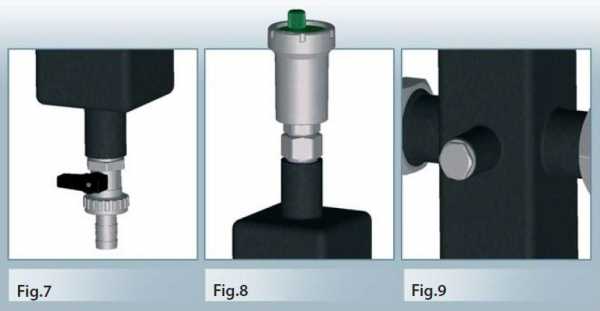

Примеси и шлам оседают в нижнюю часть корпуса, откуда они  могут быть выведены через сливной кран (рис.7).

Воздушный клапан в верхней части корпуса гидравлического разделителя позволяет удалять весь воздух, находящийся в отопительной системе (Рис. 8).

Гидравлический разделитель имеет отверстие 1/2 "  на лицевой стороне корпуса, предназначенное для  установки  датчика температуры или манометра (Рис.9).

Гидравлический разделитель  должен устанавливаться в вертикальном положении, чтобы обеспечить правильную работу, а также работу воздушного клапана.
