Нужен ли расширительный бак для бойлера косвенного нагрева – Как рассчитать расширительный бак для бойлера косвенного нагрева ГВС

Как рассчитать расширительный бак для бойлера косвенного нагрева ГВС

Содержимое:

1. Для чего нужен расширительный бак для БКН
2. Как рассчитать объём расширительного бака для БКН
3. Схема подключения бойлера с расширительным баком

Необходимость в расширительном баке для ГВС постоянно оспаривается. Причем у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехнического оборудования рекомендуют установить бак для бойлеров косвенного нагрева. Цель узла достаточно простая: снизить нагрузку в системе и устранить гидроудары.

Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем составит не менее 10% от вмещаемой в БКН воды. А это дополнительная емкость на 10-20 л, занимающая полезную площадь. Не удивительно, что один из наиболее частых вопросов, задаваемых специалистам связан с тем насколько необходим расширительный бак для ГВС. Чтобы ответить на него нужно разобраться в устройстве и принципе работы оборудования.

Для чего нужен расширительный бак для БКН

Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.

Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

• Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.


• При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.

• После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.


Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как рассчитать объём расширительного бака для БКН

Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН. Следовательно:

• бойлер на 100 литров подключается к емкости не менее 10 л;

• водонагреватель на 200 литров, нуждается в баке на 20 л.


После определения необходимого объема переходят к определению дополнительных характеристик:



• Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.

• Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

  Максимальное давление Рмах, бар	Начальное давление газа Р₀, бар
  	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
  1,0	0,25
  1,5	0,4	0,2
  2,0	0,5	0,33	0,16
  2,5	0,58	0,42	0,28	0,14
  3,0	0,62	0,5	0,37	0,25	0,12
  3,5	0,67	0,55	0,44	0,33	0,22
  4,0	0,7	0,6	0,5	0,4	0,3	0,2
  4,5		0,63	0,54	0,45	0,36	0,27	0,18
  5,0			0,58	0,5	0,41	0,33	0,25	0,16
  5,5			0,62	0,54	0,47	0,38	0,3	0,23
  6,0				0,57	0,5	0,42	0,35	0,28



• Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:

  NATURAL	Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.
  BUTYL	Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).
  EPDM	Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.
  SBR	Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.
  NITRIL	Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.



• Выбор с учетом коэффициента температурного расширения системных жидкостей:

  Температура Мин. — Макс.	Вода
  4 — 5° С	0,00
  4 — 10° С	0,03
  4 — 15° С	0,09
  4 — 20° С	0,18
  4 — 25° С	0,29
  4 — 30° С	0,43
  4 — 35° С	0,59
  4 — 40° С	0,78
  4 — 45° С	0,98
  4 — 50° С	1,19
  4 — 55° С	1,43
  4 — 60° С	1,68
  4 — 65° С	1,94
  4 — 70° С	2,22
  4 — 75° С	2,51
  4 — 80° С	2,82
  4 — 85° С	3,14
  4 — 90° С	3,47
  4 — 95° С	3,81
  4 — 100° С	4,16
  4 — 105	4,53




Чтобы облегчить расчеты можно воспользоваться специальными онлайн калькуляторами. В исходные параметры нужно будет ввести объем бойлера. После этого программа рассчитает объем и начальное давление в газовой полости.

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

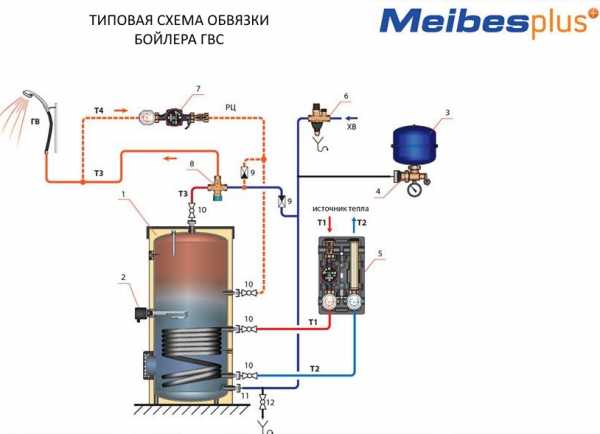

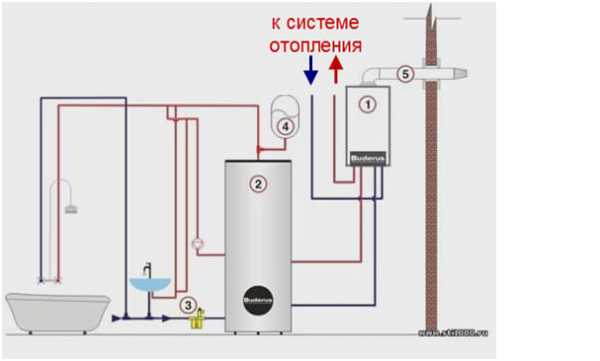

Схема подключения бойлера с расширительным баком

Обвязка выполняется следующим образом:

• Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.

• Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.
  Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.


Если обвязка бойлера с расширительным баком выполнена правильно при нагревании ГВС не будет срабатывать предохранительный клапан. Важно избежать двух крайностей:

• Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.

• Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.


Для системы горячего водоснабжения использующей бойлер косвенного нагрева важно установить группу безопасности, включающую предохранительный клапан, манометр и расширительный гидробак. Такая обвязка предотвратит порчу дорогостоящего сантехнического оборудования и уменьшит вероятность аварийной ситуации.

avtonomnoeteplo.ru

Энциклопедия сантехника Бойлер косвенного нагрева накопительный. Принцип работы.

Бойлер косвенного нагрева накопительный. Принцип работы.

На данный момент для получения горячей воды через систему отопления используют бойлеры косвенного нагрева. Наша фирма в каждом частном доме монтирует бойлеры марки: DRAZICE.

Поэтому в этой статье мы рассмотрим марку: DRAZICE.

Не пугайтесь того, что мы будем рассматривать только одну марку. Мы рассмотрим самый распространенный случай, как использовать бойлер по назначению. Рассмотрим схемы подключения. Опишу правила подключения.

В этой статье нам необходимо понять принцип работы косвенного нагрева в системе отопления и горячего водоснабжения. Благодаря тому, как работает бойлер косвенного нагрева, Вы поймете, как подбирать бойлеры косвенного нагрева других производителей и марок.

Видеоурок по расчету ГВС рециркуляции:

Включите звук, а то плеер часто по умолчанию отключает звук.

Подробнее о программе

И так приступим…

Назначение бойлера косвенного нагрева. Нагреть воду по средствам системы отопления. То есть мы нагреваем холодную воду теплом, которое отбираем у системы отопления.

Какие существуют бойлеры косвенного нагрева?

Чтобы это понять, необходимо знать его основные параметры:

1. Объем воды, который в него помещается (Литр)

Это один основной параметр. Но бойлеры бывают с дополнительными возможностями и опциями. Также они подразделяются: Навесные, напольные вертикальные и горизонтальные.

Дополнительные возможности бойлера:

1. Третий вход на рециркуляцию 2. Возможность нагревать воду через электроэнергию(Встроенный электронагреватель) 3. Управление по температуре и реле для включения и отключения насосов.

Обо всем этом я расскажу…

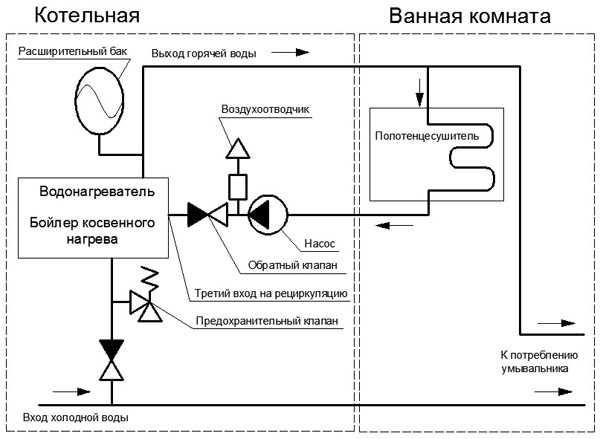

Третий вход на рециркуляцию нужен для рециркуляции горячего водоснабжения.

Рециркуляция горячего водоснабжения – это специальная система, которая дает возможность при открывании горячего крана получить сразу горячую воду. То есть не нужно ждать, когда придет горячая вода из водонагревателя к крану. Система устроена по принципу постоянно текущей, горячей воды по замкнутому кругу. То есть насос создает течение горячей воды по замкнутому кругу. Данный процесс называется рециркуляцией.

Рециркуляцию обычно делают через полотенцесушитель, но бывают случаи, когда полотенцесушитель не предусмотрен и тогда делают тупую рециркуляцию.

Если за место полотенцесушителя подключить на прямую к трубе, то это будет называться тупой рециркуляцией.

Обратный клапан нужен для того, чтобы исключить обратное движение воды, если насос выключен.

Обратный клапан на входе в водонагреватель нужен для того, чтобы исключить движение горячей воды на холодный трубопровод. Может возникнуть ситуация, когда при нагреве воды давление в водонагревателе увеличиться и открывая только холодный кран первым делом большое давление вытолкнет горячую воду из водонагревателя в холодный трубопровод.

Автоматический воздухоотводчик нужен для того, чтобы исключить попадания воздуха в насос, особенно при первом запуске. При первом запуске обратный клапан препятствует движения воздуха из бака и прогоняет горячую воду через полотенцесушитель.

Предохранительный клапан нужен для того, чтобы защитить водонагреватель от большого давления вызванный расширением воды при нагреве. То есть предохранительный клапан защищает водонагреватель от высокого давления. Обычно это до 7 Bar. При достижение или превышение давления 7 bar предохранительный клапан начинает выпускать воду через себя.

Расширительный бак компенсирует давление в системе горячего водоснабжения. То есть при нагреве воды увеличивается давление в системе горячего водоснабжения. Расширительный бак начинает в себя забирать воду, тем самым уменьшая давление. Поэтому расширительный бак уменьшает превышение давления при нагреве воды. Расширительный бак не дает сильно увеличить давление воды при ее нагреве. Давление воздуха в расширительном баке не должно превышать давление предохранительного клапана, иначе действие расширительного бака бесполезны. А минимальное давление воздуха должно быть не ниже минимального давления в системе водоснабжения.

Расширительный бак по своей природе является гидроаккумулятором. Подробная информация о гидроаккумуляторах и их настройках описано тут:

Гидроаккумулятор. Принцип работы, назначение и настройка.

Правила присоединения к водоснабжению

Вход холодной воды в бак водонагревателя должен поступать в нижнюю точку пространства бака, потому что так предписывают теплотехнические законы. Существуют баки, у которых патрубок находятся вверху для входа холодной воды, но этот патрубок опускается до дна бака, тем самым поступление холодной воды поступает сразу в нижнюю точку бака.

Выход горячей воды в пространстве бака всегда берется из самой верхней точки бака водонагревателя, потому что температура воды в верхней точки бака всегда выше. Бывают водонагреватели, у которых патрубок находится внизу, этот патрубок продолжается до верхней точки бака.

Третья точка в бойлере косвенного нагрева нужна для рециркуляции горячего водоснабжения. Поступление воды третьей точки, должно поступать в середину бака по высоте пространство бака. Впрочем, бывают случаи, когда эта третья точка находится чуть выше от середины.

Отопительный контур бойлера

Отопительный контур бойлера является обычной трубой изогнутой в спираль. Теплоноситель, двигаясь по трубе, теряет свою температуру через стенки трубы в бак, где находиться вода для горячего водоснабжения.

Движение по спиральной трубе должно осуществляться сверху вниз. То есть верхний патрубок должен заходить более горячий теплоноситель, а выходить из нижнего более остывший теплоноситель. Если сделать обратное движение теплоносителя, то получиться уменьшение КПД. Это доказывается теплотехническими законами.

Если осуществить движение снизу вверх, то теплоноситель потеряет меньше температуры на нагревание воды, так как уже в середине будет более нагретая вода и теплоноситель выйдет более нагретый. При нормальной циркуляции сверху вниз, выходящий теплоноситель становиться более остывшим из-за того, что он проходит в конце своего пути более холодный участок воды.

Смотрим схему

Почти каждый современный бойлер косвенного нагрева должен снабжаться температурным реле, который замыкает и размыкает электрическую цепь. Причем в основном идет реле, которое переключает цепь с одного контакта на другой, это дает возможность подключать два циркуляционных насоса, которые будут работать попеременно. Например, когда вода нагреется в бойлере, то включается насос отопления, когда необходимо подогреть воду, то насос отопления отключиться и включиться насос на бойлере.

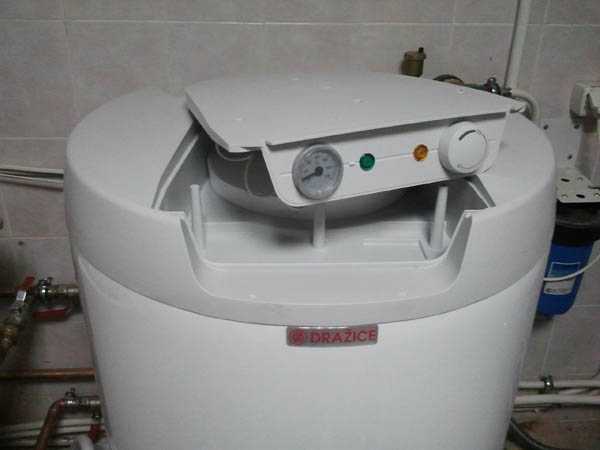

Данное переключающее температурное реле, находящееся в бойлере косвенного нагрева, дает возможность не использовать трехходовой клапан, который будет перенаправлять потоки теплоносителя.

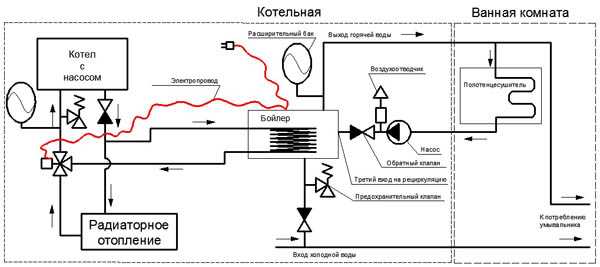

Если в котле имеется насос, то схема подключения бойлера и радиаторного отопления подключается через трехходовой клапан, который регулируется только на перенаправление потоков. Специальный сервопривод поворачивает клапан трехходового клапана. Сигнал перенаправления потоков осуществляется с помощью температурного реле находящийся в бойлере.

Не пугайтесь сервоприводов, в магазинах рассматривайте паспорта на трехходовые клапаны и сервопривода к ним. Изучайте электрические схемы. Скажу, что контакт и размыкание дает реле в бойлере, а сервопривод работает от сигнала, который ему задает реле.

Подробнее о трехходовом клапане, который предназначен для перенаправления потоков на бойлер косвенного нагрева: Трехходовой клапан для перенаправления движения теплоносителя

Ну и последняя схема, которая находиться в больших котельных, бойлер, которых может быть подключен таким образом.

Один основной недостаток, это подающий коллектор может быть не достаточно большой температуры, что вызовет недостаточное прогревание бойлера. Преимущество в том, что и отопление, и горячее водоснабжение параллельно работают вместе. При таком подключение следует учесть достаточную мощность котлов.

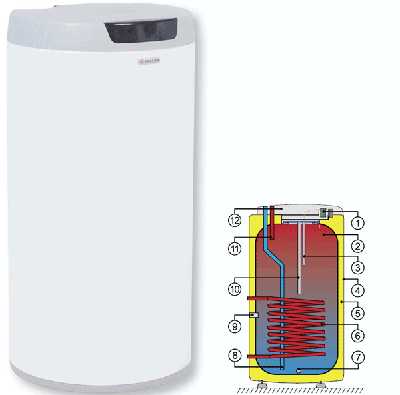

Рассмотрим внутренние элементы бойлера.

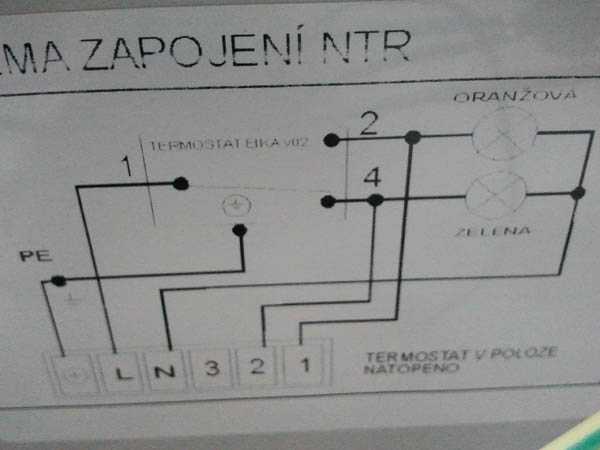

Контакт 1 переключается между контактом 2 и 4. Это дает возможность подключать насосы, чтобы они работали попеременно либо подключить питание одного насоса при включении его, если температура понизиться.

Главное понять принцип работы бойлера и его электрическая схема подключения.

При покупки бойлера следует обратить внимание на важные параметры:

1. Объем воды, который в него помещается (Литр) 2. Третий вход на рециркуляцию 3. Возможность нагревать воду через электроэнергию(Встроенный электронагреватель) 4. Управление по температуре и реле для включения и отключения насосов.

Не стесняйтесь спрашивать подробную работу бойлера у продавцов данных бойлеров и смотреть паспорта и различный функционал. Те, кто продает данное изделие, обязательно должен иметь журналы с различными бойлерами и их характеристиками.

На этом статья закончена. Пишите комментарии, обязательно отвечу.

---
