Как установить узел учета тепловой энергии в квартире многоэтажки?

Все здания, невзирая на то, частный это дом или многоэтажка оборудуются несколькими системами жизнеобеспечения. Одной из таких систем является отопительная система и, соответственно, узел учета тепловой энергии (УУТЭ), который находится подвальном помещении многоэтажных домов. Что же такое УУТЭ, для каких целей он необходим, как работает и кто занимается его обслуживанием?

Из каких устройств состоит блок учета энергоресурсов?

Исходя из особенностей теплопотребления конкретного объекта, количество узлов учёта бывает больше или меньше. Все узлы соединяются при помощи кабельных трасс, которые ведут от приборов к вычислителю. Вычислитель, как правило, располагается в приборном шкафу, с его помощью осуществляется расчет количества потребляемой тепловой энергии, при пересчете показаний приборов.

Его также иногда укомплектовывают GPRS-передатчиком, который при помощи сети сотовой связи осуществляет при запросе (или по расписанию) передачу показаний всех подключенных приборов, поставщику воды, а в случае наличия необходимой настройки передатчикам, потребителю. Как правило, эти показания сверяются раз в день. Данный тип передачи данных называется диспетчеризация. Потребитель также может проверить показания в любой момент, просто открыв шкаф и просмотрев данные отображаемые на электронном табло вычислителя.

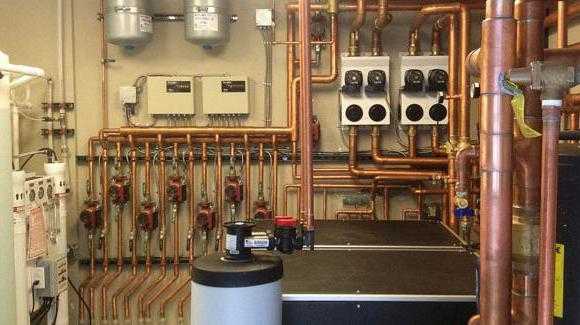

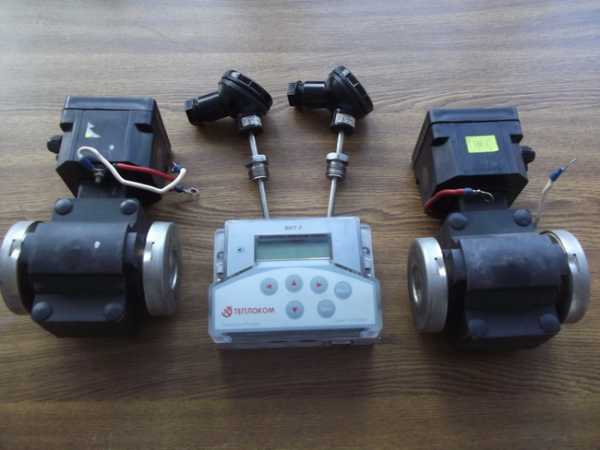

Узел учета тепловой энергии – представляет собой не один прибор, а комплекс устройств. Установка уутэ необходима для учета и регулирования энергии и настройки количества теплоносителя внутри. Системы служат для того чтобы регистрировать и контролировать параметры. Монтаж данного оборудования делается в подвале многоэтажек на трубах отопления.

Основные части оборудования:

1. Запорная арматура.
2. Датчики мониторинга давления и температуры в системе.
3. Запорная арматура.
4. Преобразователи расхода, температуры и давления.
5. Вычислитель.

Тепловой узел, установка коего изначально проектируется по внедрению в коммунальные системы многоквартирных домов, создается при помощи целого комплекса различных приборов и оборудования. Подобное устройство может служить как одну, так и несколько функций, которыми являются:

1. Измерение количества тепловой энергии, ее давления, массы, объема и температуры жидкости, которая проходит по трубопроводу во время работы.
2. Сбор и архивирование данных на локальном носителе.
3. Вывод информации на приборы учета.

Основываясь на предоставляемых данных, происходит проверка функционирования работы отопительного оборудования в многоквартирных домах, его регулировка и сервис.

Прибором учета выступает такое устройство, как счетчик, в схему которого входит:

1. Первичного преобразователя расхода.
2. Тепловычислителя.
3. Термопреобразователя сопротивлений.

Исходя из того какой тип первичного преобразователя имела место(электромагнитного, тахометрического, ультразвукового или вихревого варианта измерения), теплосчетчик может включать в свое устройство фильтры и датчики давления.

Для чего необходима учетная система?

Монтаж узла учета тепловой энергии осуществляется на вводе труб в многоквартирный дом для того, чтобы осуществлять следующие функции:

• проверка и регулировка использования теплоносителя и теплоэнергии;
• регулировка и проверка систем отопления и гидравлики;
• считывание и архивирование данных теплоносителя (объем, давление, температура)
• осуществление денежного расчета между потребителем и поставщиком тепловой энергии, после проверки полученных данных.

Главной его целью является изменение характеристик внутреннего теплоносителя, а отслеживать потребление энергоресурсов. Что это означает? Перед тем как теплоноситель попадет в конвектор или радиатор потребителя, тепловой узел снижает его давление и температуру.

Если понаблюдать, можно заметить что об радиаторы и трубы отопительной системы невозможно обжечься. Этот момент полезен не только для потребителей, но и непосредственно для самой отопительной системы. Сейчас металлический трубопровод заменяют на полипропиленовый либо металлопластиковый. Но такие трубы довольно плохо переносят высокое давление и температуру.

Вот несколько регламентированных режимов работы узла учета теплоэнергии:

Данные параметры говорят о том, какие допускаются максимальные и минимальные температуры теплоносителя в трубах. На каждый узел учета монтируется прибор учета тепловой энергии.

Как правильно установить тепловой узел?

Установка схемы оборудования учета теплоэнергии в многоквартирном доме, подразумевает соблюдение следующих принципиальных требований при его монтаже:

• установку схемы оборудования учета тепловой энергии необходимо производить только у границ раздела балансовой принадлежности трубопровода в местах, которые наиболее приближены к основным задвижкам источника тепла;
• воспрещение отбора теплоносителя из системы коммунального теплоснабжения для личных нужд;
• регулировка среднесуточных и среднечасовых характеристик теплоносителя делается исходя из показаний приборов учета;
• приборы учета должны устанавливаться на обратных магистральных трубопроводах и располагаться до места присоединения подпиточного трубопровода.

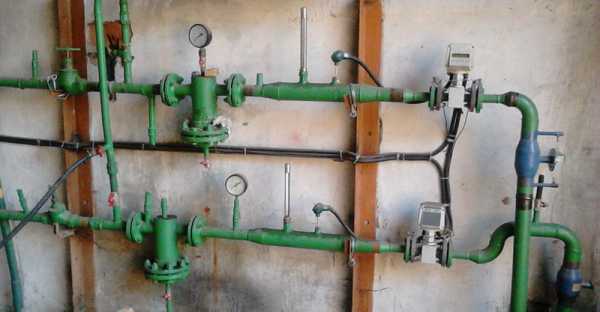

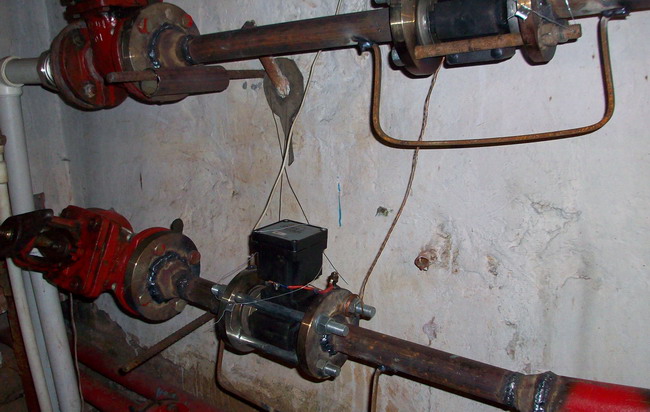

Прибор учета тепловой энергии должен монтироваться на вводе теплосетей в помещение ИТП. До места расположения расходомеров (на подаче и на обратке) узла учета и после должны быть установлены по два контрольных расходомера (либо хотя бы штуцеры под манометры). После входного манометра необходимо расположить специальное устройство – расходомер. Его задачей является учет объема теплоносителя проходящего через данную трубу.

После расходомера монтируется датчик температуры. Как правило, подобный прибор не оборудуется специальным контрольным табло либо стрелкой которая бы указывала температуру, поэтому следом за ним монтируется еще один, контрольный термометр, который позволяет проверить температуру визуально.

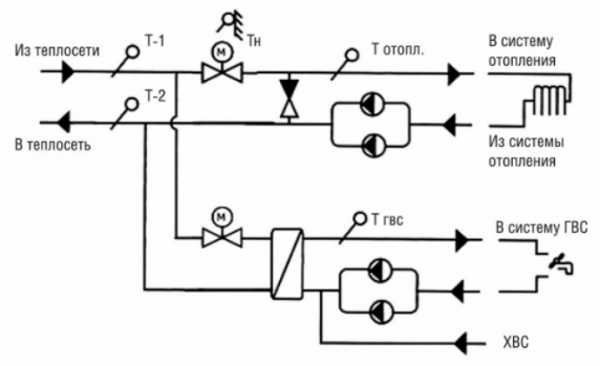

Расположение теплового узла в многоквартирном доме находится в подвале, откуда тепло подается в квартиры. Подключается он в данном случае по элеваторной схеме. Она достаточно проста и дешева. Главным минусом такой системы является то, что невозможно выполнять регулировку в трубах. Из-за чего некоторые конечные потребители могут испытывать  некоторые неудобства. Во время оттепелей за отопительный сезон теплоэнергия перерасходуется.

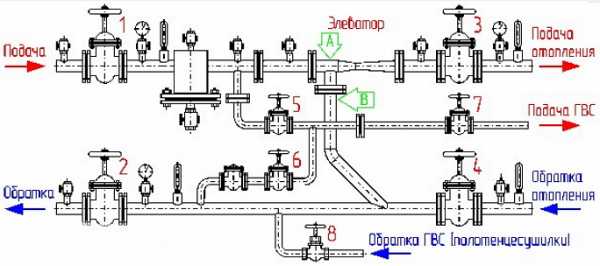

Основным элементом данной схемы является элеватор. Для того чтобы снизить давление перед ним может быть установлен редуктор. Сам же элеватор необходим для подмеса остывшего теплоносителя к горячему. Основой его работы является разряжение, создаваемое на выходе. Благодаря ему, в элеваторе теплоноситель находится под более низким давлением, из-за чего и происходит смешивание.

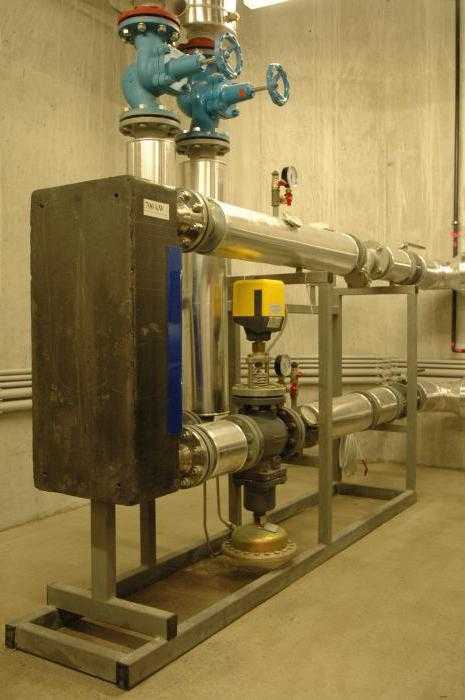

Но существует еще одна схема монтажа системы. Ее принцип работы основывается на теплообменнике. Из-за того что тепловой пункт подключается через данный теплообменник, теплоноситель в доме и в теплотрассе разделяется. Благодаря чему появляется возможность выполнять его подготовку. Для этого применяются фильтрация и присадки.

Благодаря данной схеме появляется возможность регулировки температуры и давления теплоносителя в трубах. Чем это так важно? Подобная схема дает возможность уменьшить траты на отопление.

Если рассматривать подмес теплоносителя, то данный образец показывает, что он осуществляется при помощи термостатических клапанов. Одним из положительных моментов является возможность использования термостатических клапанов, является возможность использования потребителями алюминиевых батарей. Но существует небольшая неприятность – в случае использования теплоносителя низкого качества, срок службы батарей уменьшается. Естественно, такая возможность как контроль качества теплоносителя, отсутствует.

Важно! После подключения ГВС через теплообменник, можно осуществлять контроль давления и температуры теплоносителя.

Можно ли поставить счетчик учета тепла в квартире?

Поставка тепловой энергии оплачивается по показаниям установленного общедомового счетчика, которая производится следующим образом: общая сумма делится между квартирами пропорционально их площади.

Данным методом довольны далеко не все, т.к. некоторые потребители утеплили стены и установили энергосберегающие окна, а некоторые так и продолжают жить со старыми деревянными. Из-за того некоторые люди утеплили свое жилище и вложили средства в то, чтобы минимизировать теплопотери, несправедливо назначать им тот же тариф, что и остальным.

Из-за этого многие потребители интересуются возможностью установки индивидуальных приборов учета. Для их монтажа не требуется регистрации ОСББ и другой бюрократической волокиты. Главной задачей в этом случае является разработать проект, то есть план расположения оборудования, установить прибор, а все свои действия согласовать с поставщиком данной услуги. К сожалению, подобное удовольствие большей части потребителей не доступно, и вот из-за чего.

Учет тепла подразумевает то, что оно исходит от единственного источника, но большинство квартир из-за вертикальной разводки их несколько. Из-за этого необходимо устанавливать прибор на каждый стояк, что достаточно дорого и гораздо дешевле обойдется  продолжать платить по старой схеме.

Вариант переделывания вертикальной разводки довольно сложный и бесперспективный, так как из-за него может возникнуть дисбаланс в системе. Только владельцы квартир в новых домах, где стоит горизонтальная разводка, можно без проблем устанавливать индивидуальный квартирный прибор учета.

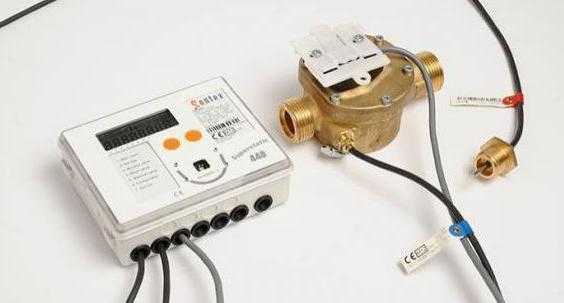

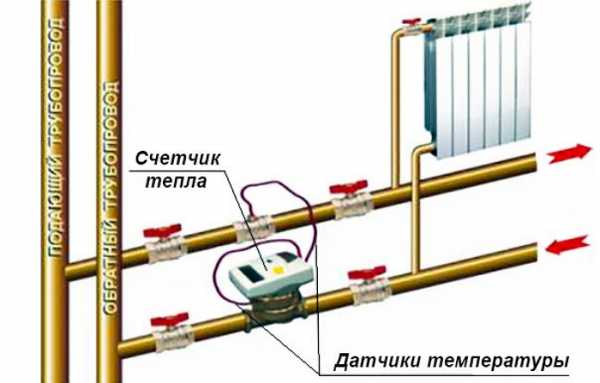

Владельцы квартир с горизонтальной разводкой системы отопления могут установить прибор, который соответствует диаметру труб на подаче теплоносителя в квартиру. При наличии на руках заверенного проекта, сертификата на счетчик и другую документацию, тепломер можно зарегистрировать в управляющей организации и можно оплачивать услуги по факту.

Не так давно на рынке появились накладные измерители, они считывают тепло, которое затрачивается каждым радиатором. Они достаточно дешевы и приобрести устройство для каждого радиатора может практически каждый. Другой вопрос в том, что многие поставщики не захотят признавать данные приборы для начисления оплаты и могут отказаться их зарегистрировать.

Кто должен заниматься обслуживанием оборудования?

Многоквартирные дома подключены к центральной отопительной системе(ТС) и горячему водоснабжению(ГВС), трубопровод подачи которых располагается в подвале, оснащенный запорной арматурой, которая позволяет при необходимости отключить внутридомовую систему отопления от внешней сети.

Сам тепловой узел оборудуется запорной арматурой, грязевиками, контрольно-измерительными приборами и в его конструкцию включен элеватор. Более частого обслуживания из всех устройств требует обычно грязевик, он выглядит как стальная труба, чей диаметр составляет Ду-159-200 мм, его задачей является сбор грязи, которая может быть принесена из магистрального трубопровода, для защиты трубопроводов и приборов отопления от загрязнения.

Если речь идет об установке либо об обслуживании учета тепла, тогда всем этим занимаются специально обученные люди, которые прошли специальный инструктаж и допускаются к выполнению  данных работ. Это из-за того что помещение является местом с повышенной опасностью.  Мало того что можно повредить оборудование которое стоит несколько десятков тысяч, кроме того можно пострадать самому.

Поэтому не надо заходить внутрь для того что бы сделать как нравится настройку. Не надо понапрасну рисковать своим здоровьем. В том случае, когда возникли какие-то неисправности, немедленно в соответствующие инстанции. Монтажом термоузла, его сервисом и очисткой занимаются слесари, которые обслуживают данный участок, выполняя задачи, которые на них возложила организация, чьей сферой являются жилищно-коммунальные услуги.

Система, занимающаяся учетом теплоэнергии, является обязательным атрибутом всех  многоэтажек. Из-за того что есть возможность узнать температуру теплоносителя внутри, систему можно отрегулировать ее показатели до оптимальных. Благодаря этому можно неплохо сэкономить на отоплении, а так же увеличить срок службы отопительных приборов. Частные дома также можно подключать к подобным узлам, если они подключены к центральной сети отопления. Хотя система и стоит достаточно дорого, но благодаря ей можно максимально комфортно обустроить свой быт в холодный период.

santehnikportal.ru

Узел учета тепловой энергии | Узел учета тепла

      Здравствуйте! Узел учета тепловой энергии – это измерительный комплекс, который предназначен для контроля количества потребляемого тепла от магистральной тепловой сети. Как правило, узел учёта устанавливается в ИТП (индивидуальных тепловых пунктах) многоквартирных домов и зданий соцкультбыта, на трубопроводы сети теплоснабжения.

Устройство узла учёта

      Типовой узел учета тепловой энергии многоквартирного жилого дома состоит из нескольких частей и узлов. В обязательном порядке узлы учета монтируются: на входную трубу отопления (подачу) и выходную трубу отопления (обратку).

В зависимости от функциональных особенностей теплопотребления каждого конкретного дома, может быть больше или меньше узлов учёта.

     Все эти узлы соединены в одну систему учёта при помощи кабельных трасс, ведущих от приборов к одному общему вычислителю. Вычислитель, расположенный в приборном шкафу, осуществляет расчёт количества потребляемого тепла, пересчитывая показания приборов.

      Он может быть также укомплектован GPRS — передатчиком, который, используя сеть сотовой связи, передаёт по запросу (или по расписанию) показания всех приборов организации — поставщику горячей воды, и, при наличии соответствующей настройки передатчика, потребителю. Обычно сверка этих показаний при помощи передатчика происходит раз в день.Такая форма передачи данных называется диспетчеризацией. Потребитель может и самостоятельно проверить показания в любой момент, открыв приборный шкаф и посмотрев на электронное табло вычислителя.

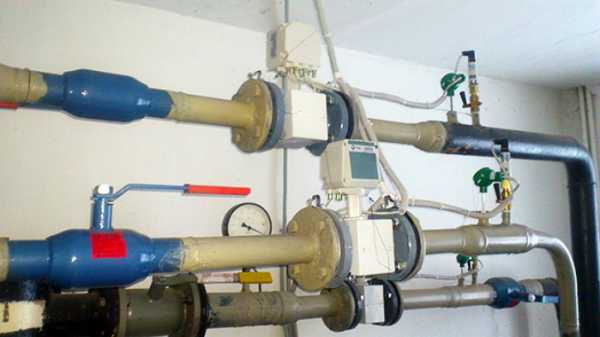

     Давайте рассмотрим поподробнее устройство узла учёта. Прибор учета теплоэнергии устанавливается на вводе тепловой сети в здание в ИТП.

Перед расходомерами (на подаче и обратке) узла учёта и после них устанавливаются по два контрольных манометра (или, как минимум, должны быть смонтированы штуцера под манометры). Далее после входного манометра идёт прибор — расходомер. Он предназначен для учёта количества воды, которое проходит через данную трубу.

      После расходомера устанавливается датчик температуры. Обычно электронный датчик не оборудован контрольным таблом или стрелкой аналогового указателя температуры, поэтому следом за ним устанавливают другой, контрольный термометр, по которому можно проверить температуру визуально.

     В принципе, это все приборы, которые участвуют в учёте расхода воды. От расходомера и датчика температуры идут кабельные трассы к вычислителю, который, зная количество израсходованной воды и её температуру, будет рассчитывать количество потреблённого тепла в гигакалориях. Датчик температуры желательно устанавливать после расходомера.

      Вся трубопроводная арматура, которая рассчитана на сброс воды или её отбор в нежилой фонд для хозяйственных помещений, должна располагаться после узла учёта. Никаких байпасов, врезок или иных систем, позволяющих выполнять отбор воды в обход узла учёта, не допускается. К примеру, после узла учёта обычно ставится сливной кран и предохранительный клапан. В случае опасного превышения давления, предохранительный клапан срабатывает, и происходит сброс излишка воды в канализацию.

Работа вычислителя

      Показания от всех отдельных узлов учёта передаются на вычислитель. Как уже было сказано, для каждого отдельного узла учёта производится расчёт количества теплоты, проходящего по каждой трубе, при помощи сверки температуры воды, которая по ней идёт, от датчика температуры, и показаний счётчика расходомера, который считает количество прошедшей воды в каждый момент времени.

      Для двухпроводной системы отопления, которая распространена больше всего, учёт количества потребляемого тепла определяется по разности показаний входной и выходной трубы. Вычислитель в данном случае определяет количество тепла, поступившего по входной трубе, и вычитает из него количество тепла, отданное обратно в центральную теплосеть по выходной трубе. Как видим, переплачивать за количество тепловой энергии, которое отдаётся обратно в центральную сеть, не приходится.

     Например, в холодное время года, когда требуется больше тепла для обогрева помещений, количество теплоты, потребляемое от центральной теплосети, будет больше. Соответственно, разница между температурой входной и выходной трубы увеличивается, и это всё учитывается вычислителем при расчёте потребляемого количества теплоты. В тёплое же время, наоборот, разница между температурой входной и выходной трубы меньше, и, соответственно, вычислитель будет обсчитывать меньшее количество потребления тепла.

Порядок обслуживания узла учёта тепловой энергии. Доступ и безопасность

      Однозначно необходимо, чтобы узлы учета обслуживали люди, имеющие специальное образование и прошедшие необходимую подготовку. Для обслуживания такого узла желательно не только образование слесаря КИПиА на уровне профессионального училища. А лучше всего заключить договор на обслуживание узлов учета теплоэнергии со специализированной организацией. Обыкновенно управляющая компания или ТСЖ так и делает, заключают договор на обслуживание узла учёта со специализированной компанией. Иногда услуги по установке, наладке и обслуживанию узла учёта берёт на себя организация — поставщик горячей воды.

      Узел учёта является экономически важным элементом в расчёте потребления тепла в ЖКХ. Поэтому все работы по контролю за ним должны осуществляться с ведома организации, поставляющей теплоноситель в дом, чтобы не допустить злоупотреблений и элементарного воровства.

     Приборы должны иметь необходимые пломбы. В первую очередь пломбируется вычислитель. Также пломбы ставятся на все соединения фитингов между элементами узла учёта. Ставятся пломбы и на термодатчики, на расходомер.

teplosniks.ru

Тепловой узел. Узел учета тепловой энергии. Схемы тепловых узлов

Тепловой узел представляет собой совокупность устройств и приборов, осуществляющих учет энергии, объема (массы) теплоносителя, а также регистрацию и контроль его параметров. Узел учета конструктивно представляет собой совокупность модулей (элементов), подключаемых к системе трубопроводов.

Назначение

Организуется узел учета тепловой энергии для следующих целей:

• Контролирование рационального использования теплоносителя и тепловой энергии.
• Контролирование тепловых и гидравлических режимов систем теплопотребления и теплоснабжения.
• Документирование параметров теплоносителя: давления, температуры и объема (массы).
• Осуществление взаимного финансового расчета между потребителем и организацией, занимающейся поставкой тепловой энергией.

Основные элементы

Тепловой узел состоит из комплекта устройств и приборов учета, которые обеспечивают выполнение как одной, так и одновременно нескольких функций: хранение, накопление, измерение, отображение информации о массе (объеме), количестве тепловой энергии, давлении, температуре циркулирующей жидкости, а также времени работы.

Как правило, в качестве прибора учета выступает теплосчетчик, в состав которого входит термопреобразователь сопротивлений, тепловычислитель и первичный преобразователь расхода. Дополнительно теплосчетчик может комплектоваться фильтрами и датчиками давления (в зависимости от модели первичного преобразователя). В теплосчетчиках могут использоваться первичные преобразователи со следующими вариантами измерения: вихревое, ультразвуковое, электромагнитное и тахометрическое.

Устройство узла учета

Состоит узел учета тепловой энергии из следующих основных элементов:

• Запорная арматура.
• Теплосчетчик.
• Термопреобразователь.
• Грязевик.
• Расходомер.
• Термодатчик обратного трубопровода.
• Дополнительное оборудование.

Тепловой счетчик

Теплосчетчик – это основной элемент, из которого должен состоять узел тепловой энергии. Его устанавливают на вводе тепла в отопительную систему в непосредственной близости к границе балансовой принадлежности тепловой сети.

При удаленном монтаже прибора учета от данной границы, тепловые сети дополнительно к показаниям по счетчику добавляют потери (для учета тепла, которое выделяется поверхностью трубопроводов на участке от границы балансового разделения до теплосчетчика).

Функции теплосчетчика

Прибор любого типа должен выполнять следующие задачи:

1. Автоматическое измерение:

• Продолжительности работы в зоне ошибок.
• Времени наработки при поданном напряжении питания.
• Избыточного давления циркулирующей в системе трубопроводов жидкости.
• Температуры воды в трубопроводах систем горячего, холодного водоснабжения и теплоснабжения.
• Расхода теплоносителя в трубопроводах горячего водоснабжения и теплоснабжения.

2. Вычисление:

• Потребленного количества тепла.
• Объема теплоносителя, протекающего по трубопроводам.
• Тепловой потребляемой мощности.
• Разности температуры циркулирующей жидкости в подающем и обратном трубопроводе (трубопроводе холодного водоснабжения).

Запорная арматура и грязевик

Запорные устройства отсекают систему отопления дома от тепловой сети. Грязевик при этом обеспечивает защиту элементов теплосчетчика и тепловой сети от грязи, которая присутствует в теплоносителе.

Термопреобразователь

Данный прибор устанавливается после грязевика и запорной арматуры в наполненную маслом гильзу. Гильза либо посредством резьбового соединения закрепляется на трубопроводе, либо вваривается в него.

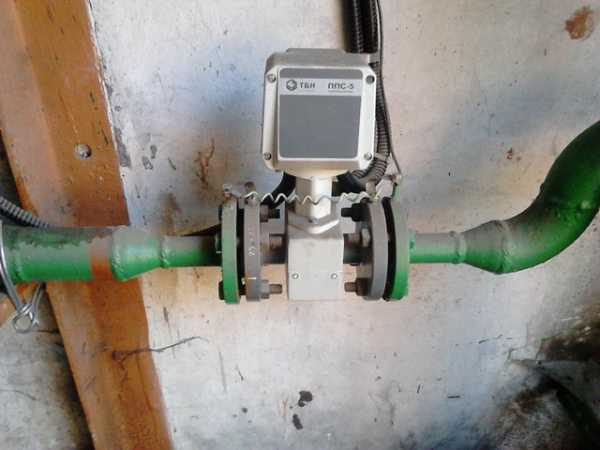

Расходомер

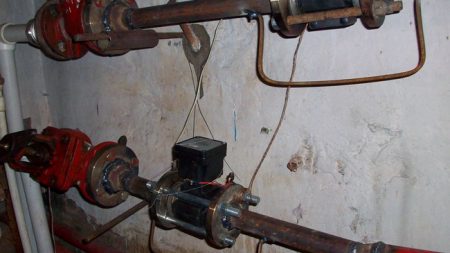

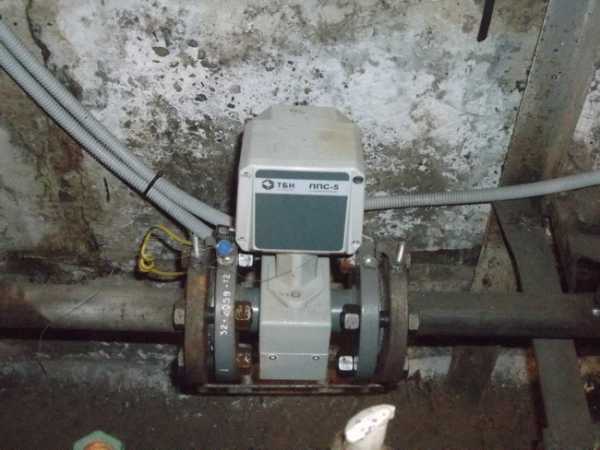

Расходомер, установленный в тепловой узел, выполняет функцию преобразователя расхода. На участке измерения (до и после расходомера) рекомендуется устанавливать специальные задвижки, благодаря которым будет упрощено проведение сервисных и ремонтных работ.

Поступив в подающий трубопровод, теплоноситель направляется в расходомер, а затем уходит в отопительную систему дома. Далее охлажденная жидкость возвращается в обратном направлении по трубопроводу.

Термодатчик

Данное устройство монтируется на обратном трубопроводе совместно с запорной арматурой и расходомером. Такое расположение позволяет не только измерять температуру циркулирующей жидкости, но и ее расход на входе и выходе.

Расходомеры и термодатчики подключаются к теплосчетчикам, которые позволяют производить расчет потребленного тепла, хранение и архивацию данных, регистрацию параметров, а также их визуальное отображение.

Как правило, тепловычислитель размещается в отдельном шкафу со свободным доступом. Кроме того, в шкафу можно устанавливать дополнительные элементы: источник бесперебойного питания или модем. Дополнительные устройства позволяют обрабатывать и контролировать данные, которые передаются узлом учета дистанционно.

Основные схемы систем отопления

Итак, прежде чем рассмотреть схемы тепловых узлов, необходимо рассмотреть, какими бывают схемы отопительных систем. Среди них наиболее популярной считается конструкция верхней разводки, при которой теплоноситель протекает по главному стояку и направляется в магистральный трубопровод верхней разводки. В большинстве случаев главный стояк располагается в помещении чердака, откуда идет его разветвление на второстепенные стояки и после чего распределяется по нагревательным элементам. Подобную схему целесообразно использовать в одноэтажных строениях с целью экономии свободного пространства.

Также существуют схемы отопительных систем с нижней разводкой. В таком случае тепловой узел располагается в помещении подвала, откуда выходит магистральный трубопровод с теплой водой. Стоит обратить внимание, что, независимо от типа схемы, на чердаке здания рекомендуется располагать еще и расширительный бачок.

Схемы тепловых узлов

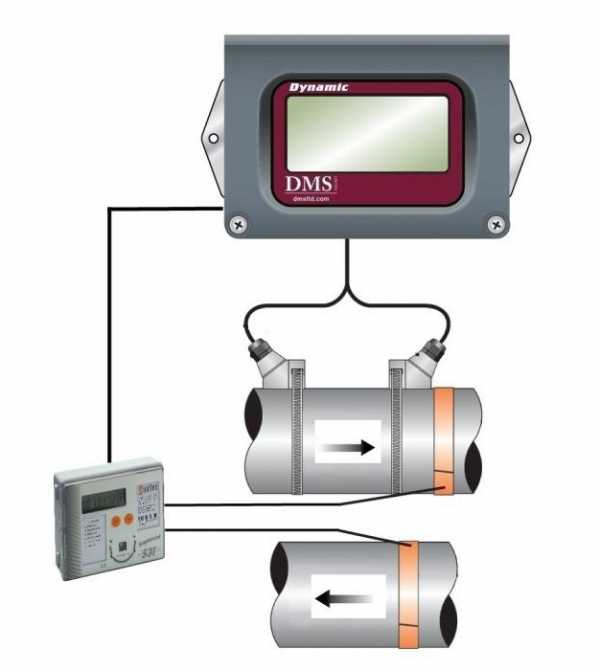

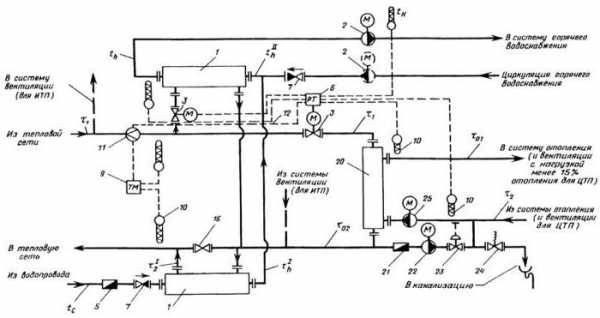

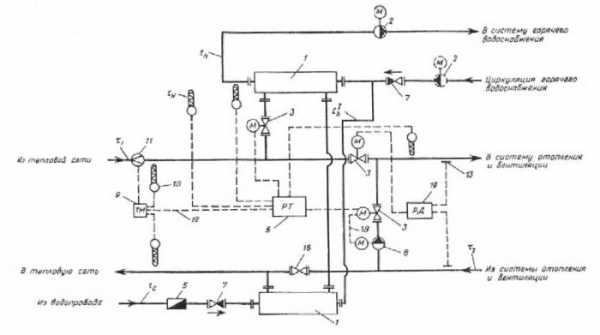

Если говорить о схемах тепловых пунктов, следует отметить, что самыми распространенными являются следующие типы:

• Тепловой узел – схема с параллельным одноступенчатым подключением горячей воды. Эта схема является наиболее распространенной и простой. В таком случае горячее водоснабжение подключается параллельно к той же сети, что и отопительная система здания. Теплоноситель подается в подогреватель из наружной сети, затем охлажденная жидкость в обратном порядке перетекает непосредственно в теплопровод. Главным недостатком такой системы, по сравнению с другими типами, является большой расход сетевой воды, который используется для организации горячего водоснабжения.

• Схема теплового пункта с последовательным двухступенчатым подключением горячей воды. Данную схему можно разделить на две ступени. Первая ступень отвечает за обратный трубопровод отопительной системы, вторая – за подающий трубопровод. Основным преимуществом, которым обладают тепловые узлы, подключенные по такой схеме, является отсутствие специальной подачи сетевой воды, что существенно сокращает ее расход. Что же касается недостатков – это потребность в монтаже системы автоматического регулирования для настройки и корректировки распределения тепла. Такое подключение рекомендуется использовать в случае отношения максимального расхода тепла на отопление и горячее водоснабжение, находящегося в интервале от 0,2 до 1.

• Тепловой узел – схема со смешанным двухступенчатым подключением подогревателя горячей воды. Это наиболее универсальная и гибкая в настройках схема подключения. Ее можно использовать не только для нормального температурного графика, но и для повышенного. Основной отличительной особенностью стоит назвать тот момент, что подключение теплообменника к подающему трубопроводу осуществляется не параллельно, а последовательно. Дальнейший принцип строения подобен второй схеме теплового пункта. Тепловые узлы, подключенные по третьей схеме, нуждаются в дополнительном потреблении сетевой воды для подогревательного элемента.

Порядок установки узла учета

Прежде чем установить узел учета тепловой энергии, важно провести обследование объекта и разработать проектную документацию. Специалисты, которые занимаются проектированием отопительных систем, производят все необходимые расчеты, осуществляют подбор контрольно-измерительных приборов, оборудования и подходящего теплового счетчика.

После разработки проектной документации, необходимо получить согласование от организации, которая занимается поставкой тепловой энергии. Этого требуют действующие правила учета тепловой энергии и нормы проектирования.

Только после согласования можно спокойно устанавливать тепловые узлы учета. Монтаж состоит из врезки запорных устройств, модулей в трубопроводы и электромонтажных работ. Работы по электромонтажу завершаются подключением к вычислителю датчиков, расходомеров и последующим запуском вычислителя для проведения учета энергии тепла.

После этого осуществляется наладка прибора учета тепловой энергии, заключающаяся в проверке работоспособности системы и программировании вычислителя, а затем производится сдача объекта согласующим сторонам на коммерческий учет, который выполняется специальной комиссией в лице теплоснабжающей компании. Стоит отметить, что такой узел учета должен функционировать некоторое время, которое у разных организаций колеблется от 72 часов до 7 дней.

Чтобы объединить несколько узлов учета в единую сеть диспетчеризации, потребуется организовать дистанционное снятие и мониторинг учета информации с теплосчетчиков.

Допуск к эксплуатации

При допуске теплового узла к эксплуатации проверяется соответствие заводского номера прибора учета, который указан в его паспорте и диапазона измерений установленных параметров теплосчетчика диапазону измеряемых показаний, а также наличие пломб и качество монтажа.

Эксплуатация теплового узла запрещена в следующих ситуациях:

• Наличие врезок в трубопроводы, которые не предусмотрены проектной документацией.
• Работа прибора учета за пределами норм точности.
• Присутствие механических повреждений на приборе и его элементах.
• Нарушение пломб на устройстве.
• Несанкционированное вмешательство в работу теплового узла.

fb.ru

Реформа ЖКХ: Задвижкой регулировать отопление нельзя

В редакцию обратился житель дома № 45 по ул. Курской Борис Бессонов. 19 ноября на общем собрании в ТСЖ «Курская,45» разгорелись дебаты: можно ли регулировать отопление задвижкой с целью сэкономить на оплате – или лучше ее не трогать вообще.

Комментирует проблему руководитель группы режимов МУП «Гортеплосеть» Вера Лущенко.

«Такая постановка вопроса – регулировать поступление в многоквартирный дом объем теплоносителя с помощью задвижки (да еще с целью сэкономить на плате за отопление!) – в корне НЕВЕРНА, безграмотна и просто ВРЕДНА. Задвижка является элементом ЗАПОРНОЙ, а не РЕГУЛИРУЮЩЕЙ аппаратуры. Это сказано во всех учебниках и каталогах. У задвижки есть два рабочих положения – «ОТКРЫТО» и «ЗАКРЫТО» – и никаких промежуточных быть не может.

Во всех домах жилфонда Железногорска (за исключением домов с поквартирным отоплением) заложена элеваторная схема. В элеваторе установлен диаметр входного сопла теплоносителя, необходимый для поддержания температуры внутри помещений в +20°С, а регуляция теплоотдачи осуществляется централизованно – «Гортеплосетью». А именно: в зависимости от наружной температуры меняется температура теплоносителя: чем холоднее на улице, тем выше температура носителя, чем теплее на улице, тем ниже температура носителя. Это называется температурный график.

Никаких других вариантов при элеваторной схеме БЫТЬ НЕ МОЖЕТ. Для регуляции подачи тепла с помощью автоматических клапанов, реагирующих на специальные датчики, нужно ПОЛНОСТЬЮ МЕНЯТЬ СИСТЕМУ ОТОПЛЕНИЯ в доме, что совершенно не оправдано в наших условиях. Это очень затратно и бессмысленно.

Что касается общедомовых приборов учета (ОДПУ) тепла. Тут надо понять главное – ОДПУ НЕ ЭКОНОМИТ поступление тепла в дом, прибор только ФИКСИРУЕТ его объем. Идея установки прибора учета тепла в том, чтобы дом заплатил столько, сколько потребил. Но само потребление счетчик регулировать НЕ МОЖЕТ.

А вот установка дополнительных радиаторов в некоторых квартирах повышает общедомовой расход тепла. Например, по проекту режим подачи теплоносителя 115-75°С (это температуры прямой подачи и обратной), а по причине лишних секций обратная вода остынет больше и будет холоднее, например, до 60° – этот факт зафиксирует ОДПУ, и плата за отопление дома повысится. Но повысится она для ВСЕГО ДОМА, потому что эту плату разделят на суммарную площадь всех помещений и тариф за кв. метр будет общим для всех. Получается, что дополнительный комфорт некоторых оплачивает весь дом. Именно поэтому недопустимо вмешательство в систему отопления НИГДЕ – ни в квартире, ни в подвале.

Единственная альтернатива существующей централизованной системе отопления с элеваторной схемой – поквартирное отопление от индивидуального котла. Здесь хозяин квартиры регулирует всё сам, независимо от соседей – и объем тепла, и оплату.

imekinagkh.blogspot.com

Нет экономии по теплосчетчику

Фото: iraukr
Сочи 2014, апрель

Установив узел учета тепловой энергии Вы можете столкнуться с проблемой отсутствия экономии, или по теплосчетчику получается также, как без него. Узел учета не оправдывает Ваши ожидания и затраты.

Одни люди, потратив деньги на узел учета, выводят его из коммерческого учета, другие проводят комплекс мероприятий, и только потом вводят его в коммерческий учет.

Первая причина, на которой я хочу остановиться — неотрегулированный теплогидравлический режим.

Сам по себе узел учета не экономит теплоэнергию, а лишь показывает ФАКТ ее потребления.Узел учета не будет эффективно оправдывать себя без регулирующих устройств. Без этих устройств узел неполноценный. «Поджимая» теплоноситель Вы уменьшаете потребление Гкал. Нужно максимально уложиться в температурный график.

К договору теплоснабжения должен быть приложен температурный график. Этот график отражает какая температура теплоносителя должна быть в подающем и обратном трубопроводах, или сети ГВС на границе балансовой принадлежности (БП) тепловых сетей между потребителем и теплоснабжающей компанией, т.е. какой должен быть перепад температур. Эти температуры зависят от погоды, от температуры наружного воздуха, все это отражается в графике.

Должную температуру в подающем трубопроводе и сети ГВС на границе БП должна выдерживать теплоснабжающая компания, а должную температуру в обратном трубопроводе должен выдерживать Потребитель.

Кроме того, это сказывается не только на экономии, но и может привести к штрафным санкциям, предписаниям и мерам со стороны теплоснабжающей организации.

Так пишут в актах нарушений наши инспектора:

«Необходимо отрегулировать теплогидравлический режим системы отопления путем установки дросселной диафрагмы.

После устранения нарушений вызвать представителя теплоснабжающей компании для обследования параметров теплоносителя.

В случае невыполнения предписания, расчет потребленной тепловой энергии будет произведен на температурный перепад, соответствующий температурному графику.»

Возможные технические проблемы опишу случаями из жизни, это конечно редкость, но вдруг кому-нибудь пригодится.

Отказавшись от услуг управляющей компании и взяв дела в свои руки, наше ТСЖ в первый же отопительный период столкнулось с проблемой экономии тепловой энергии.

Экономия была, но очень маленькая, в предыдущие года потребелние Гкал было меньше, а без приборов учета еще дороже получалось. По распечаткам с узла учета все было красиво. Наши действия не давали должного результата, либо была экономия, но жильцы подмерзали, либо наоборот. Люди были недовольны, вызывали специалистов из специализированной организации, эффекта не было.

Не было бы счастья, да несчастье помогло. Ночью сорвало манометр, после устранения аварии стало интересно в какаую сумму нам обойдется авария. Прибор показал, что у нас зашло одно количество теплоносителя, а вышло на 30 м.куб. больше, хотя должно быть наоборот.

Оказалось у нас расходомеры были подключены неправильно

Переключив расходомеры, теплосчетчик стал показывать, что теплоносителя выходит больше, чем заходит, но в пределах допустимой погрешности. А счета на оплату уменьшились на 35%.

Еще один случай.

На предприятии смонтировали узел учета тепловой энергии. Установив специальное программное обеспечение, энергетик неправильно настроил шаблон вывода данных. Показания были сданы в теплоснабжающую компанию за подписью и печатью директора. Счет на оплату был в разы больше, чем за предыдущие месяцы. После долгих переговоров с поставщиком тепловой энергии, удалось уменьшить лишь часть предъявленной суммы.

Вывод: нужно хорошо ориентироваться в тех цифрах, что стоят в отчетах, смотреть насколько они реальны. Анализируйте потребление Гкал с предыдущими годами (месяцами) при той же температуре наружного воздуха.

Следующая возможная причина — большое фактическое теплопотребление.

Здесь как со счетчиками воды в квартирах, у кого-то есть экономия, а у кого-то нет. А т.к. Гкал распределяются балансовым методом, то, возможно, раньше Ваше потребление теплоты оплачивал кто-то другой. Теперь этому кому-то будет немного легче в финансовом плане.

О балансовом методе распределения я писал в статье «Как начисляют теплоснабжающие компании».

А если у Вас есть экономия, значит раньше Вы частично оплачивали чье-то потребление тепловой энергии, или теплопотери.

Еще одна возможная причина — большие теплопотери.

Это плохо утепленное здание, плохо утепленные окна и двери, подъездные двери, плохо утепленная теплотрасса, трубопровод по подвалу или в тепловом пункте.

Наверное, многие уже убедились насколько становится теплее с теми же пластиковыми окнами и утепленными входными дверями. В многоквартирных домах тепло нужно беречь не только в квартирах, но и в подъездах. Наличие тепловой изоляция трубопровода, в том числе и того, который идет по подвалу, обязательно.
Дмитрий
Источник:
——————————————————————————————————————

Твитнуть


Вернуться на главную страницу сайта

domoupravmakarenko14sochi.ru

Можно ли теплосчетчиком регулировать температуру?

Купить счетчики воды, водосчетчики, приборы учета и контроля воды, водосчетчики МЕТЕР, Росконтроль, Zenner, ИТЭЛМА в Челябинске Радиаторы отопления (батареи): биметаллические, алюминиевые, чугунные, стальные – от производителей. Большой выбор, сравнение цен! Электрическое отопление в Челябинске, большой выбор: обогреватели инфракрасные, конвекторы, тепловентиляторы, нагреватели воздуха.

www.stroyka74.ru

Узлы учета теплоэнергии обязали оборудовать датчиками давления

18 ноября 2013 г. вышло постановление Правительства РФ № 1034
текст постановления опубликован на официальном интернет-портале правовой информации www.pravo.gov.ru.

Все все узлы учета, сдаваемые после 18 ноября 2016 г.
в системах с тепловой нагрузкой свыше 0,1 Гкал/ч
должны быть оборудованы датчиками давления.

В соответствии с пунктом 95 этого постановления в целях коммерческого учета теплоэнергии помимо прочих параметров теплоносителя, измерению подлежит также его давление на подаче и обратке. Наличие датчиков давления внесено в требования к приборам теплоучета (п.34 постановления).

В системах теплопотребления с тепловой нагрузкой до 0,1 Гкал/ч
определяется только время работы приборов узла учета, масса (объем) полученного и возвращенного теплоносителя,
а также масса (объем) теплоносителя, расходуемого на подпитку. (пункт 98).
Таким образом, квартирные теплосчетчики в большинстве случаев можно устанавливать без датчиков давления.

По истечении трех лет с момента вступления в силу новых правил установка не соответствующих им счетчиков запрещается. Правила приняты 18.11.2013 г., следовательно до 18 ноября 2016 г. все новые узлы учета в системах степловой нагрузкой свыше 0,1 Гкал/ч в обязательном порядке должны быть оборудованы датчиками давления.

Зачем нужен датчик давления в узле учета.

Наша компания предлагает датчики давления Мида и СДВ-И. Разница в цене небольшая, основное отличие в интервалах температур измеряемой среды, которые обычно указываются в техусловиях от теплоснабжающей организации.

Сравнительная характеристика датчиков давления СДВ-И и МИДА-ДИ-13П

Обе модели – датчики избыточного давления. Подходят для работы с основыными современными тепловычислителями, такими как ВКТ, СПТ. Если в проекте узла учета не указана конкретная модель датчика давления, то при его выборе нужно уточнить, значения какого именно давления — избыточного или абсолютного — должен получать вычислитель. Информацию об этом можно почерпнуть из руководства по эксплуатации или описания типа вычислителя.
Избыточное — это то давление, которое превышает атмосферное,
абсолютное — сумма атмосферного и избыточного.

Как правило, выходные сиглалы датчиков давления – токовые, и на прием токовых же сигналов рассчитаны самые распространенные на рынке вычислители. Существуют и такие датчики давления, у которых информативный параметр выходного сигнала – напряжение. Поэтому важно заранее уточнить, какой тип сигнала необходим вашему вычислителю.

Принцип действия датчиков давления

Чувствительный элемент датчика давления изменяет свои свойства под воздействием теплоносителя. В роли чувствительного элемента может выступать мембрана со специальными резисторами, которые изменяют свое сопротивление при разных давлениях. Эти изменения преобразуются в выходной сигнал, пропорциональный давлению.

Гаранатийный срок и ремонтопригодность

Как правило, датчики давления в случае выхода из строя не ремонтируют – такой ремонт экономически нецелесообразен. Но и ломаются они не так уж часто, т.к. в сравнении с теми же вычислителями и расходомерами имеют достаточно простое устройство и минимум электроники. Далеко не все измерительные приборы могут похвастаться таким большим гарантийным сроком – 3 года. Редкие случаи заводского брака за эти 3 года работы обязательно выявляются.

Монтаж датчиков давления

Датчик давления может быть установлены как до датчика расхода, так и после него (пункт 21 Постановления РФ № 1034). Схемы установки должны фигурировать в проекте узла учета (пункт 44).

В общем случае датчики давления устанавливаются в трубопровод вертикально. Для этого у них в нижней части предусмотрена резьба для вворачивания в запорную арматуру. На противоположном конце есть разъем для подключения кабеля от вычислителя.

Чувствительный элемент датчика давления должен непосредственно соприкасаться с теплоносителем, который, во-первых, очень горячий, во-вторых, может быть богат механическими примесями. Поэтому обычно датчики давления не вворачиваются непосредственно в трубопровод, а присоединяются отборное устройство – прямую или имеющую петлю трубку. Одним концом она ввариваетя в трубопровод а на другой одевается кран, через который присоединяется датчик давления.
Отборное устройство защищает его от избыточной температуры, пульсации давления и грубых примесей, а кран позволяет в любой момент вывернуть датчик для замены или поверки без ущерба для функционирования всего трубопровода.

www.set-nsk.ru
