Нужно ли согласовывать установку электрокотла в частном доме? Разъяснения Ростехнадзора – Свет – Новости

20.11.2017

Свет / Подключение к электросетям

Нужно ли согласовывать установку в частном доме мощных электроприборов, например, электрического отопительного котла? Такой вопрос нередко задают посетители ЭнергоВОПРОС.ру. Правильный ответ такой – если выделенная при подключении к электросетям мощность не превышена, и она при этом меньше 15 кВт, то дополнительные согласования не нужны.

А вот если мощность подключаемого оборудования превышает 15 кВт, то без получения разрешений от Ростехнадзора не обойтись. Публикуем соответствующее разъяснения от Нижневолжского управления Федеральной службы по экологическому, технологическому и атомному надзору (Ростехнадзор).

В каких случаях необходимо разрешение на допуск в эксплуатацию электроустановок?

В соответствии с «Правилами технологического присоединения энергопринимающихустройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям», утвержденных Постановлением Правительства Российской Федерации от 27.12.2004 N 861 (в ред. Постановлений Правительства РФ от 21.04.2009 N 334)

ТРЕБУЕТСЯ

разрешение на допуск в эксплуатацию электроустановок в случае присоединения впервые вводимых в эксплуатацию, ранее присоединенных реконструируемых энергопринимающих устройств, присоединенная мощность которых увеличивается, а также на случаи, при которых в отношении ранее присоединенных энергопринимающих устройств изменяются категория надежности электроснабжения, точки присоединения, виды производственной деятельности, не влекущие пересмотр величины присоединенной мощности, но изменяющие схему внешнего электроснабжения таких энергопринимающих устройств, таких как:

1. Бытовые электроустановки мощностью свыше 15 кВт.

2. Бытовые электроустановки мощностью до 15 кВт включительно, которым требуется 1 и 2 категория надежности электроснабжения, в тех случаях, когда данная категорийность обеспечивается от источников сетевого предприятия.

3. Электроустановки, используемые для осуществления предпринимательской деятельности, а также электроустановки образовательных, медицинских, дошкольных и т.п. учреждений мощностью свыше 100 кВт.

4. Электроустановки используемые для осуществления предпринимательской деятельности, а также электроустановки образовательных, медицинских, дошкольных и т.п. учреждений до 100 кВт включительно, которым требуется 1 и 2 категория надежности электроснабжения, в тех случаях когда данная категорийность обеспечивается от источников сетевого предприятия.

5. Электрические сети, предназначенные для электроснабжения индивидуальной застройки (для коттеджных поселков, дачных и садоводческих объединений и т.п.).

На основании «Правил функционирования розничных рынков электрической энергии в переходный период реформирования электроэнергетики», утвержденных Постановлением Правительства Российской Федерации от 31.08.2006 N 530 (в ред. Постановлений Правительства РФ от 17.03.2009 N 240) и в соответствии с письмом Федеральной службы по экологическому, технологическому и атомному надзору № НФ-43/1236 от 07.04.2009, при заключении договора на ранее присоединенные в установленном порядке электроустановки (смена собственника), надлежащее техническое состояние энергопринимающего устройства удостоверяется выдачей акта осмотра для электроустановок указанных в пунктах 3 и 4 (разрешение на допуск в эксплуатацию электроустановки в данном случае не выдается).

Источники:

Нижневолжское управление Ростехнадзора

energovopros.ru

Как узаконить электроотопление частного дома?

Несколько лет назад мне приходилось заниматься подобными вопросами. В принципе “технология” узаконивания электрического отопления частного дома довольно проста, это чисто теоретически. Количество и “качество” возможных нюансов и “подводных камней” в решении этого простого, на первый взгляд, вопроса напрямую зависит от “качества” бюрократии и возможного присутствия коррупции у чиновников от электросетей, которые обязаны эти вопросы решать. Ну и от существующих технических условий конечно. Но может вам повезёт…

Первое, что требуется сделать, это подать заявку на согласование и утверждение технических условий данного мероприятия. Это делается в местных (городских, районных и т.д.) офисах обслуживающей вас энерго-компании. Тут возможна первая проблема – для оборудования основного электро-отопления в доме требуется приличная мощность – 150-200 Квт на квадратный метр обогреваемой площади. И скорее всего придётся решать вопрос о выделении вам дополнительной мощности, что может быть, в некоторых случаях, весьма проблематично.

Если такая техническая возможность существует, то в принципе, за определённую “мзду”, скорее всего, этот вопрос может решится достаточно быстро.

Если-же такой возможности нет, то решение этой проблемы может потребовать очень приличных финансовых затрат. Модернизация трансформаторной подстанции – дело дорогое, и решать эту проблему в одиночку очень накладно, такие задачи решаются обычно целой “улицей” или даже “всем районом” соседних жильцов, если они заинтересованы в этом конечно-же.

В общем и целом – вы подали заявку на соответствие или составление новых ТУ электроснабжения вашего дома. Чиновники обязаны проверить существующую “карту распределения нагрузок” в вашем районе и вынести однозначный “вердикт” – можно вам, или нельзя оборудовать дом электро-отоплением при существующих ТУ, или можно или нельзя увеличить выделенную вам мощность, чтобы составить новые ТУ электроснабжения.

Если такая возможность существует, тогда новые ТУ нужно будет согласовать непосредственно с техническим руководителем электро-сетей.

После согласования ТУ потребуется составить соответствующий им проект электроснабжения. Часто такие проекты (не бесплатно конечно-же) разрабатывают работники проектных отделов в самой энерго-компании или где-то ещё, но по их рекомендации… Знаю по собственному опыту – лучше заказать проект там, где “порекомендовали” представители энерго-компании, иначе будет очень “трудно” этот проект согласовать потом с ними-же…

Если проект готов – его нужно согласовать, как говорилось выше, в тех-отделе вашей “родной” электро-сети и можно производить работы по приведению в соответствие новым ТУ вводной линии вашего дома. Скорее всего понадобится подвести трёхфазную линию удовлетворяющую ТУ по номинальной мощности. Но это всё решается в каждом частном случае по разному. После выполнения ТУ придётся пригласить представителя электро-сети для проверки и составления акта выполненных работ.

После согласования проекта, выполнении и утверждения ТУ можно приступать непосредственно к монтажу электрической отопительной системы согласно утверждённому проекту. После выполнения монтажа так-же придётся приглашать специалиста от электро-сетей для проведения испытаний и подписания акта выполненных работ.

Всё, что я описал выше – не факт, как говориться. Это просто регламентированный список требующихся действий. В каждом конкретном случае могут быть и различные отклонения и “нюансы” другого рода, это всё нужно решать индивидуально на месте.

www.remotvet.ru

Монтаж и установка электрокотла в частном доме своими руками

Обогрев частного дома с помощью электричества считается одним из наиболее удобных способов отопления. Тепловые агрегаты, потребляющие электроэнергию, отличаются экологичностью, бесшумностью и высоким КПД, а также не требуют к себе постоянного внимания домовладельца. Благодаря этому многие из них приобретают электрические теплогенераторы в качестве основного или дополнительного источника тепла. Наша задача – рассказать, как выполняется установка электрокотла и его присоединение к инженерным сетям дома.

Общие рекомендации

Многих пользователей волнует вопрос, касающийся требований к помещению для теплогенератора. Существующая нормативная база не выдвигает никаких требований относительно того, в каком месте следует располагать агрегат и нужно ли для него отдельное помещение. Однако, существуют Правила Устройства Электроустановок (ПУЭ), ими и следует руководствоваться при монтаже этого вида водонагревателей.

Если вы стремитесь сделать все правильно и обеспечить электробезопасность в своем доме, то рекомендуется соблюдать следующие правила установки котла:

Агрегат лучше всего поместить в топочной или другом техническом помещении. Тогда никто из проживающих в доме (особенно детей) не сможет случайным образом получить доступ к электросиловому оборудованию. Исключение – ТЭНовые котлы заводского изготовления, их можно ставить на кухне;

Не прокладывайте силовые кабели под трубами водоснабжения или отопления. В ситуации, когда этого избежать не удается, надо принять все меры для защиты кабеля от попадания на него воды, например, заключив его в специальные монтажные короба из пластика или металла;

При подключении котла к трубопроводам отопления не допускайте, чтобы последние нагружали своим весом корпус агрегата. Трубы надо надежно крепить к стенам;

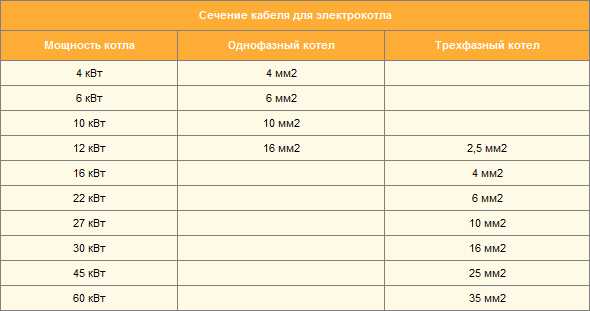

Соблюдайте сечение жил силового кабеля, соответствующее потребляемой мощности и силе тока. Корпус электрокотла должен быть обязательно подключен к контуру заземления.

Надо сказать, что схемы установки электрических котлов разнятся в зависимости от типа применяемого агрегата. На данный момент для отопления дома можно использовать такие виды электроустановок:

• ТЭНовые;
• электродные;
• индукционные.

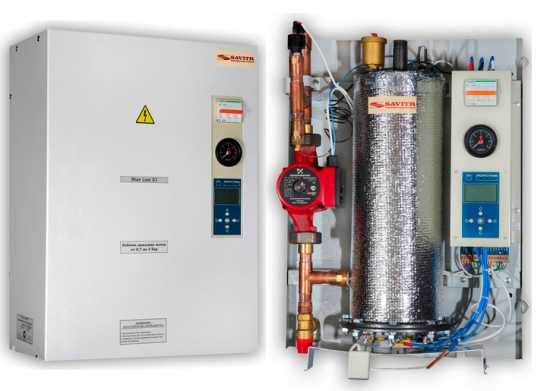

Котлы с традиционными нагревательными элементами (ТЭНами) обычно представляют собой настоящую микрокотельную, заключенную в одном корпусе. В комплект устройства входит циркуляционный насос, средства автоматизации и безопасности, а в некоторых моделях — нагревательный элемент для ГВС. Благодаря такой конструкции монтаж электрического котла с ТЭНами значительно упрощен. В свою очередь, электродные и индукционные теплогенераторы — это водогрейные элементы, требующие наружной обвязки.

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

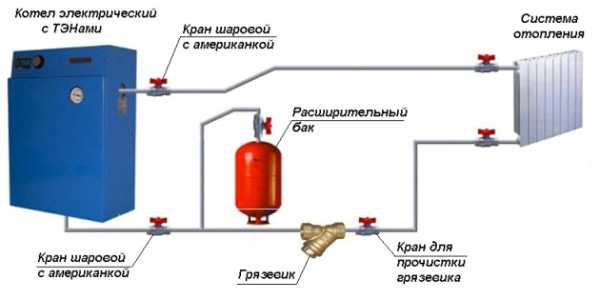

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Примечание. На схеме условно не показано местонахождение патрубка для опорожнения трубопроводов. Обычно данный патрубок вместе с запорной арматурой врезается в обратный трубопровод возле теплогенератора.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

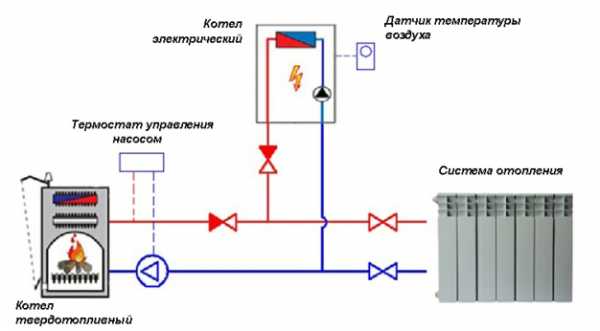

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении  со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

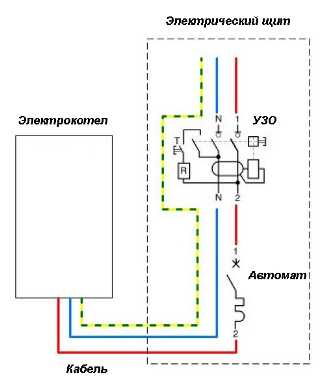

Подключение к электросети

Перед тем как приступить к выполнению данных работ, следует внимательно изучить инструкцию по эксплуатации теплогенератора. В ней указывается минимальное сечение силового кабеля, которое надо обязательно выдержать, точки и схемы подключения. В том случае, когда по каким-либо причинам эта информация отсутствует, для определения сечения жил можно воспользоваться таблицей:

Еще один важный момент, который надо учесть при подключении нагревателя к электросети своими руками. В схеме включения силовой цепи котла в домовую сеть обязательно надо предусмотреть устройство защитного отключения (УЗО) и автоматические выключатели соответствующих номиналов. Это прямые требования ПУЭ, цель которых – обезопасить оборудование и людей от поражения электрическим током. Типовая схема подсоединения показана на рисунке:

Помимо включения в электросеть, при монтаже индукционных и электродных теплогенераторов нужно поставить выносной блок управления и датчики температуры, после чего проложить между ними провода. Эти работы следует выполнять в соответствии со схемой в техническом паспорте нагревателя.

Важно! Не забудьте перед производством работ отключить напряжение в домовой сети!

Заключение

В действительности установка электрического котла в частном доме не представляет собой большой сложности. Нужно быть внимательным при выполнении обвязки агрегата и следить за качеством соединений. Также надо помнить о Правилах электробезопасности и в точности следовать схеме, что представлена в документации на изделие.

cotlix.com

Установка электрического котла: нормы и технология монтажа

Для коттеджа или частного дома установка электрического котла отопления решает проблемы обогрева помещений и обеспечения горячей водой. Европейские страны делают ставку на электрические системы обогрева. Будущее у европейцев за этой техникой. Современные потребители, просчитав «плюсы» и «минусы», оценили электрические установки. Многие пришли к выводу, что целесообразно подключение электроагрегата к отопительной системе. Чтобы эффективность котла была максимальной, требуется правильный подбор модели, верный расчет схемы компоновки с ориентацией на используемое напряжение.

Внимание! Подключение электрокотла требует правильного анализа схемы, требуемой мощности сети и четкого выполнения алгоритма работ. Если его установка самостоятельно вызывает затруднения, обращайтесь в компанию «Новое место». Специально обученный и аттестованный персонал проведет эти работы с соблюдением ПУЭ и СНиП, гарантируя безопасность пользования.

Не отступая от требований инструкции

Существуют жесткие требования к установке электрического котла:

• Перед началом выполнения работ напряжение в доме нужно отключить.
• Стена из негорючего материала должна выдерживать вес электрического агрегата и всех подключений.
• Нужно избегать прокладки кабельных силовых линий под отопительной или водопроводной трубой. Если другого варианта нет, электропроводку уложить в специальный защитный рукав или короб.
• Расстояние от котла до потолка должно быть не меньше 0,2 м.
• Не допускается установка электрического котла отопления в частном доме в местах, где возможен хотя бы временный контакт его с водой.
• Температурный «коридор» работы оборудования +5°+40°С при максимально допустимой влажности 85%.
• Подающая электричество кабельная линия оборудуется выключателем с разомкнутыми контактами. Расстояние между ними не должно быть менее 3 мм.
• Сечение жил кабеля определяется расчетом и должно соответствовать реальной потребляемой мощности, а также силе тока.

Подготовка места монтажа

Установка электрического котла отопления своими руками на сегодня не требует разрешения Электронадзора. Главное, чтобы был источник электропитания соответствующей мощности. Место размещения агрегата строго не лимитируется. Да и требования к огнестойкости стены не такие жесткие. Оптимально и безопаснее всего поместить оборудование в отдельном помещении, чтобы исключить несанкционированное вмешательство в его работу.

Основное условие, чтобы имелся доступ для обвязки и дальнейшего обслуживания. Установка электрического котла ТЭНового типа проводится на высоте не менее 1,5 м от пола. Электродные и индукционные модели можно устанавливать ниже, но только вертикально. Схема расположения непосредственно котла и труб наносится на стену. Для лучшей циркуляции жидкости в системе обогрева рационально поместить нижнюю трубку ниже радиатора отопления.

В зависимости от мощности выбранной модели аппарата подводится однофазная или трехфазная кабельная линия. Так, для напольных мощных электрокотлов (60 кВт и более), способных обогреть свыше 600 м.кв. полезной площади в доме, понадобится розетка с контактами заземления, L 1, L2 и L3.

Вариант на стену с меньшими возможностями – это отапливаемая площадь до 6 сотен квадратов и потенциал 5-60 кВт. Нужно помнить, что установка электрического отопления с генерируемой мощностью свыше 12 кВт предполагает подключение только к трехфазной розетке.

Предварительный этап

Демонстрирует, как производится установка электрического котла отопления своими руками видео. Нужно обязательно, чтобы его подключение выполнялось автономной электрической линией от счетчика учета электроэнергии через УЗО. Перед началом монтажа перекрывается поступление воды в систему запорной арматурой, выполняется проверка всех составляющих схемы:

• Все поверхности очищаются от пыли, грязи.
• Проверяется целостность электропроводки. Она должна быть такого сечения, как предписывает паспорт на прибор. При обнаружении повреждений и порывов места соединяются, изолируются.
• Устанавливается коммутационный аппарат механического действия, который размыкает контакты, как только ток  достигнет нужного значения (УЗО). Если проводка трехфазная, монтируется автомат-выключатель возле нагревателя. Выполнение заземления проводится от теплогенератора сразу к металлическим частям основания дома медным проводом (сечением 4 мм). Правила установки электрического котла запрещают подсоединять устройство для электрического соединения с землёй к нулевой фазе кабеля.
• От выбора системы (принудительная, естественная циркуляция теплоносителя) в первом случае в схему добавляется насосное оборудование, с силой прогоняющее воду по всем радиаторам. При этом место его установки принципиального значения не имеет. Если схема установки электрического котла допускает естественный обогрев, то агрегат позиционируется в максимально возможной нижней точке амплитуде цепи. Разность температур теплоносителя заставляет его перемещать по системе, обогревая ее.

Пошаговая установка

Нужна специальная подставка, чтобы установить электрический котел отопления, или крепкая планка из комплекта поставки для подвешивания электрокотла к стене. Она выравнивается с помощью уровня, фиксируется дюбелями (4 шт.) в заранее просверленных отверстиях.

• Проверяется состояние комплектующих: выполнение заземления, давление воды в системе, присоединение всех коммуникаций.
• Чтобы защитить агрегат и дополнительное оборудование от перегрева, производится обвязка. Перед ее выполнением анализируется настройка температуры на входе в котел и выходе из него. Нельзя допустить серьезные перепады.
• Выполняются большой и малый контуры. Вода будет получать тепло, циркулируя через малый круг, затем включается контур большой. Могут быть три варианта обвязки: подсоединение контура нагретой воды, включение системы «теплый пол», обычное подключение. Схема зависит от вида двухконтурного агрегата.

Порядок обвязки

• Монтируется коллектор.
• Подсоединение к электрокотлу производится патрубком нужного диаметра.
• На его входе для корректировки температуры монтируется клапан смесительный (трехходовой).
• На «обратке» подсоединятся циркуляционный насосный агрегат с установкой устройства контроля. Также перед входом в котел на обратном трубопроводе монтируется грязевик. Правильно выполненная обвязка учитывает все конструктивные особенности электрокотла.
• Монтаж электрического отопления заканчивается тогда, когда после включения нагревательного газового агрегата общая система наполняется теплонсителем. Отопительный контур проверяется на работоспособность.

Внимание! Как установить электрический котел и грамотно выполнить обвязку поможет разобраться инструкция. К ней прилагается точная схема подключения котла. Если самостоятельно справиться с хитросплетением линий, обозначений и размеров не удастся, пригласите для этих работ специалистов «Новое место». Что касается обвязки, то ее вообще должен проводить только профессионал.

Важные замечания

• Электрический обогрев эффективен для жилых и общественных зданий средних размеров, когда рядом с домом не проходит центральная газовая магистраль. Электрокотел самый экологичный вид из всех отопительных приборов. Теплогенератор на электрическом «ходу» используется в качестве основного или дополнительного отопления.
• При самостоятельных расчетах мощности котла за основу принимается, что 1 кВт потребляется на обогрев 10 м2 (для небольших, до 400 м.кв. помещений) и такая же мощность рассчитывается на обогрев 10-15 м.кв. в зданиях площадью более 400 квадратов площади.
• Рассчитывать нужно и трубы контуров (их толщину, а также предполагаемое внутритрубное давление). Неверные данные могут привести к порыву, разгерметизации системы. Пластиковый вариант магистрали не считается самым практичным и надежным.
• Автоматическое электронное регулирование параметров значительно повышает экономичность нагрева, обеспечивает, практически, бесшумную его работу.
• Можно по-разному позиционировать электрический котел: монтаж его выполняется в новую систему (идеальный вариант) или же в уже установленный ранее контур. Во втором случае пред монтажом контур тщательно очищается от грязи, накипи, пр. Промывается моющим средством.
• От качества используемой воды зависит и состояние ТЭНов в электрокотлах аналогичного типа. Нужно стремиться, чтобы в циркулируемой жидкости было как можно меньше солей жесткости.
• При установке электродного типа котла в состав установленной комплектации входит еще обратный клапан, манометр, воздухоотводчик.

Несмотря на кажущуюся простоту работ, дилетанту браться за установку электроагрегата не следует. Обратившись в компанию «Новое место», можно избежать переделок неправильной установки, проблем в будущем (протечек и поломок). Выполненный гарантийный монтаж дает право оперативного ремонта системы в случае поломки, приезда мастера по первому же вызову пользователя.

www.novoe-mesto.ru

У нас в доме газа нет. Имею ли я право на льготный тариф на электроэнергию, который устанавливается для домов с электроплитами? – Тарифы (цена) электроэнергии – Задай свой ЭнергоВОПРОС | ЭнергоВопрос – Свет – Вопрос-ответ

Насколько я понимаю, вы имеете ввиду, что хотели бы платить за электричество с понижающим коэффициентом 0.7. Он сейчас применяется в отношении двух категорий потребителей группы»население»

• для граждан, проживающих в сельских населенных пунктах
• тех, кто живет в в городских квартирах, оснащенных электрическими плитатам.

Других категорий граждан, которые платят по»сниженному» тарифу наше действующе законодательство не предусматривает. Соответствено, ответ на ваш вопрос зависит от того, где вы проживаете — в городе или в сельской местности.

Если в сельской местности, то получается что получить коэффициент 0,7 вы можете, если ваш населенный пункт имеет статус»сельского поселения». Т.е. если ваш дом располагается на территории СНТ или коттеджного поселка, которые официально не признаны сельским поселением, то за свет придется платить полную стоимость.

Другая ситуация, если же вы живете в городе, у вас есть свой частный дом, в который вы не провели газа и готовите еду (отопливаете помещение) с помощью электричества. Теоретически у вас есть право на оплату электроэнергии по сниженному на 30% тарифу. Но для этого надо, чтобы ваш дом был оборудован электрической плитой (котлом) в установленном порядке.

Под «установленным порядком» имеется ввиду, что электроплита была установлена для приговления пищи, при этом был оформлен соответствующий проект, разрешение и выдача технических условий от электросетевой организации. Самостоятельная установка электрической плиты, без соблюдения изложенных выше условий, права на пониженный тариф на электроэнергию не дает.

Таким образом, применение тарифа для городского населения, проживающего в домах, оборудованных в установленном порядке электроплитами (тарифа на электроэнергию с электроплитами) возможно при выполнении следующих условий:

1. В проекте электроснабжения дома должно быть указано, что будет установлена электроплита.
2. Выданные сетевой компанией ТУ на подключение должы учитывать включение плиты в проект на электроснабжение
3. По результатам выполнения ТУ, приемку электроустановки (электроплиты) должны осуществить сотрудники Энергонадзора

Хотя последний пункт, на самом деле, необходимо выполнять только юридическим лицам, подключающим объекты мощностью более 100 кВт. Т.е. в большинстве случае — компаниям-застройщикам многоквартирных домов.

Соответственно, физическим лицам-собственникам частных домов в пределах городского населенного пункта, чтобы перейти на оплату электроэнергии по тарифу»для населения с электрическими плитами», необходимо предпринять следующие действия:

• в проекте электроснабжения указать электроплиту (электрокотел)
• передать этот проект в сетевую организацию, получить ТУ на подключение к электросетям
• выполнить ТУ, получить акт о технологическом присоединении
• обратиться в ваш энергосбыт с заявлением о заключении договора энергоснабжения. В заявлении указать о необходимость проведения расчетов за электроэнергии по тарифу, установленному для население, проживающего в домах с электроплитами.

Главный вопрос — стоит ли оно того? ( (

Если вы используюте электроэнергию для отопления — возможно. А если только для электроплиты… Но решать естественно, вам

energovopros.ru

как беспроблемно получить разрешение на применение / Отопление / Ремонт и отделка / Статьи, публикации / строительный портал Мой Дом

Практически каждый владелец жилой недвижимости или нежилого объекта мечтает об автономном отоплении. Воплотить эту мечту в реальность непросто – до появления в здании независимого источника тепла собственнику предстоит пройти массу согласовательных процедур: «выбить» в электросетевой организации мощность, заказать проектную документацию, произвести монтаж, получить акт ввода или разрешение на применение. По крайней мере, именно так выглядят легитимные процедурные моменты, ключевое внимание в которых направлено на главное оборудование — электрокотлы.



Уже на стадии приобретения водогрейного котла следует озадачиться наличием сертификационных документов: их отсутствие станет непреодолимым препятствием при получении необходимых виз — актов ввода для бытовой эксплуатации, разрешений на применение Ростехнадзора — в офисных, складских и производственных помещениях.

О сертификатах

Стационарные водогрейные котлы относятся к оборудованию, подлежащему сертификации в обязательном порядке. Сертификат ГОСТ-Р — это документ, удостоверяющий соответствие конструкции котла нормативным требованиям, в том числе в части обеспечения безопасной эксплуатации.

Согласно действующим правилам, поставщик котла обязан предоставить покупателю сведения о сертификации. В дальнейшем этот документ станет одним из ключевых оснований для оформления допуска к эксплуатации: для бытового сектора это акт ввода, для прочих — разрешение на применение Ростехнадзора.

Объяснение причин

Повышенные требования объясняются тем, что электрокотлы работают под избыточным давлением и при высокой температуре, то есть де-факто являются опасным оборудованием. Кроме того, существует риск поражения электротоком, поэтому нормативы устанавливают жесткие требования и к электротехнической части котлов.

В отношении электрокотлов действуют специальные правила устройства и безопасной эксплуатации (ПБ 10-575-03). В этом многостраничном документе перечислены все обязательные для исполнения условия, в том числе касательно расположения котла в квартире, офисном или производственном помещении.

Несмотря на многочисленные требования и кажущуюся сложность процедур, целесообразность применения автономных систем электроотопления сомнений не вызывает. Используя многотарифные схемы оплаты электроэнергии, можно многократно увеличить выгодность данного решения. Сложности с инстанциями преодолеть гораздо проще, нежели смириться с холодом, вызванным перманентными неисправностями в централизованных системах отопления.

mdom.biz

Установка электрического котла в частном доме: что нужно знать?

Установка электрического котла подразумевает наличие профильных знаний, специального инструментария и выполняется на основе действующих нормативов.

Общие сведения об электрических котлах

Теплосиловые агрегаты этой категории привлекают высоким КПД и неприхотливостью в эксплуатации, поэтому пользуются особой популярностью среди потребителей. Производители электрических котлов предлагают следующие виды оборудования:

1. ТЭНовые электрокотлы. Работа отопительного устройства обеспечивается нагревательным элементом в теплообменнике. Прибор выделяется простотой монтажа и подключения, удобством эксплуатации.
2. Электродные устройства. Теплоноситель прогревается в процессе прохождения электричества через воду с солями. Подача тока вызывает движение частиц воды, их энергия превращается в тепло. Электроды со временем растворяются в рабочей среде, поэтому требуется периодическая замена элементов.
3. Индукционные котлы отопления. Теплообменник представляет собой диэлектрическую трубу с ферромагнитным стержнем.

При работе последнего устройства возникают вихревые токи, и образуется тепловая энергия.

Преимущества и недостатки применения электрических котлов

Конкурентным преимуществом установки электрического котла в частном доме считается высокий уровень комфорта эксплуатации при минимуме затрат. Также среди достоинств силового оборудования отмечают следующие моменты:

• высокий уровень КПД, относительно компактные размеры, неприхотливость в эксплуатации;
• широкий диапазон мощности. Несложно подобрать модель оптимальной производительности для отопления площадей различной величины;
• не требуется разрешение для монтажа конструкции;
• безопасность эксплуатации, простота монтажа и обслуживания;
• экологичность оборудования.

Электрические котлы имеют высокий уровень КПД

К тому же модели электрических котлов отопления представлены в демократичном ценовом сегменте.

Большой минус применения электрических теплосиловых агрегатов – значительный уровень потребления электроэнергии. Чтобы нивелировать проблему, можно установить котельное оборудование с подключением к буферной емкости. Помимо дороговизны потребляемых энергоресурсов, также среди недостатков приборов отмечают необходимость заземления и риск поражения током.

Правила и особенности установки

Для установки электрического котла отопления своими руками необходимо тщательно изучить инструкцию, которая прилагается к изделию. Монтаж предусматривает несколько этапов:

• подготовка места установки и монтаж креплений. Поверхность, на которой устанавливается теплосиловой агрегат, необходимо отделать огнеупорной панелью. Для предотвращения перекосов кронштейны подгоняют с помощью строительного нивелира;
• заземление. В целях электробезопасности в схеме установки электрического котлапредусматривается подсоединение силового устройства к заземляющей шине. Применяется медный провод сечением от 4 мм. Проводник подключается к нулевой клемме в нижней части корпуса;
• устанавливают циркуляционный насос и расширительный бак, если они не предусмотрены в конструкции котла отопления.

При пусконаладочных работах особое внимание уделяется таким моментам, как герметичность всей системы и удаление лишнего воздуха. Далее оборудование тестируется на различных рабочих режимах.

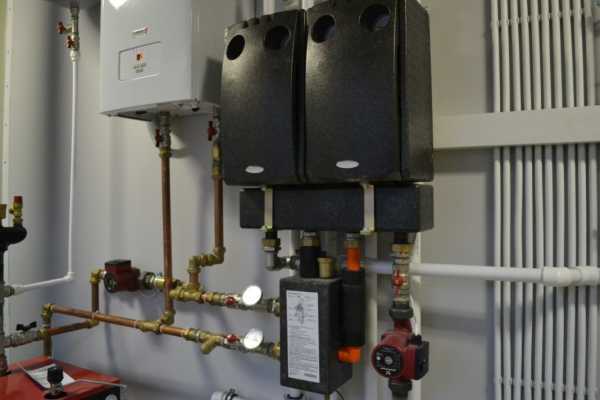

Обвязка электрического отопительного котла

Обвязка электрокотлов предусматривает следующие элементы:

• циркуляционный насос – прибор призван обеспечить перемещение теплоносителя по контуру для передачи тепловой энергии отопительным приборам;
• расширительный бак – конструкция предназначена для приема излишков теплоносителя при его чрезмерном перегреве;
• предохранительный клапан – функционал срабатывает исключительно в аварийных ситуациях, к примеру, при закипании рабочей среды при остановке насоса или переполнении бачка. Действие этого элемента обвязки предусматривает сброс избытка теплоносителя в канализацию;
• автоматический воздухоотводчик – его задача заключается в самостоятельном выводе воздуха из контура. Отсутствие прибора чревато затруднением циркуляции рабочей жидкости в системе;
• манометр – призван отслеживать уровень давления в контуре, применяется прибор со значением от 4 бар.

Установка электрического котла

По регламенту монтаж электрического котла отопления обязательно сопровождается установкой группы безопасности.

Выбор места и рекомендации по монтажу

В нормативных документах не предусмотрены ограничения по месту установки электрического котла отопления. При этом необходимо руководствоваться правилами пользования электроустановками, в которых указаны ограничения на размещение силового оборудования большой мощности.

Рекомендации поустановке электрического котла отопления в частном доме:

1. Чтобы ограничить доступ к силовому оборудованию в целях безопасности жильцов, стоит устанавливать агрегат в изолированном пространстве, к примеру, в гараже или другом техническом помещении. Особенно это касается комбинированных моделей отопительных систем напольного исполнения большой мощности.
2. ТЭНовые модели котельного оборудования компактных конфигураций допускается размещать в кухне или входной группе. Здесь сложность заключается в том, что придется подводить к месту монтажа электрического котла мощный силовой кабель и магистраль отопительной системы. Это сопровождается дополнительными расходами на коммуникации, также требуется организовать работы по декорированию, чтобы скрыть инженерные структуры.
3. При установке электрического котла отопления на деревянную стену или другую горючую поверхность следует подложить базальтовую панель или лист кровельной стали под прилегающую часть корпуса силового оборудования.
4. Кабель следует прокладывать выше систем трубопровода, чтобы не залило в случае аварийных ситуаций.
5. Необходимо размещать конструкцию на выделенном месте так, чтобы обеспечить комфортный доступ к силовому агрегату для удобства обслуживания.

Устанавливать электрический котел лучше всего в изолированном пространстве

Также следует обратить внимание на то, чтобы трубы не нагружали своим весом присоединительные штуцеры электрического котла.

Особенности расположения обвязки котельного оборудования

Регламент строго обязывает устанавливать каждую единицу обвязки в определенном участке системы:

• группа безопасности устанавливается за отопительным агрегатом, так как на этом отрезке контура при прекращении циркуляции наблюдается точка наивысшего давления рабочей среды;
• циркуляционный насос располагается перед котлом, в точке контура с минимальной температурой теплоносителя;
• расширительный бак устанавливается с выдержкой расстояния двукратного значения напора насоса, если располагается до него, в случае же размещения после – дистанция должна быть равна восьмикратному значению напора насоса.

В электрокотлах последнего поколения все элементы обвязки зачастую встроены в конструкцию.

Инструменты и материалы

Перед установкой электрического котла отопления своими руками необходимо подготовить набор инструментов, приспособлений и материалов:

• дрель с соответствующими наконечниками для подготовки отверстий под крепежи;
• монтажная планка;
• крепежные элементы, соединительные детали.

Также понадобятся трубы, которые выбирают по расчетным данным, и кабель определенного сечения.

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

• установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
• если предусмотрена обвязка с буферной емкостью;
• если предстоит соединение с бойлером косвенного нагрева;
• электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

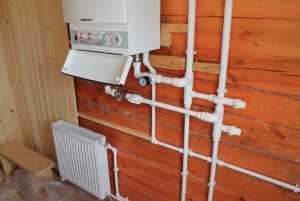

Обвязка с системой отопления

Настенные модели электрических котлов со встроенной группой безопасности, которые предусматривают эксплуатацию в системах отопления закрытого типа с принудительной циркуляцией, подключаются за счет соединения подающего и обратного трубопроводов с соответствующими патрубками теплосилового агрегата.

Электрокотел с ТЭНом, который не оборудован расширительным баком и насосом, подключается по следующей схеме:

• расширительный бак устанавливается на прямом выходном участке подающего трубопровода, после него врезается отсекающий кран с шаровым механизмом;
• насос и грязевик можно установить как на подаче, так и на обратке;
• трубопровод подпитки врезают в магистраль обратного направления.

По аналогичной схеме подключают электродный/индукционный теплосиловой агрегат к отопительной системе закрытого типа с мембранным расширительным баком.

Как организовать подключение к самотечной сети отопления открытого типа?

Обвязка электрического котла с гравитационной системой отопления выполняется по следующей схеме:

• на верхней точке сети устанавливается открытый расширительный бак, после него ставится отсекающий кран;
• трубопроводы обоих направлений прокладываются с уклоном 3 мм/погонный метр;
• циркуляционный насос ставится на байпасе.

Так как для обеспечения стабильного самотека рекомендуется высота вертикали между электрическим котлом и резервуаром в 2 метра, расширительный бачок выносится на чердачное помещение.

Подключение к электросети

При подключении электрокотла своими руками руководствуются рядом правил:

• к розетке подключают приборы мощностью до 3,5 кВт;
• силовые приборы мощностью до 7 кВт подключают к распределительному щитку;
• котельное оборудование мощностью до 12 кВт подключается к однофазной сети 220 В, для агрегатов мощностью более 12 кВт применяется трехфазная сеть 380 В.

Материалы, необходимые для монтажа:

1. Силовой кабель марки ВВГ с медными жилами. Количество жил зависит от числа фаз – 3 или 5, сечение должно соответствовать мощности котельного агрегата, этот параметр указывают в техпаспорте изделия.
2. Связка УЗО в комплекте с автоматическим выключателем или дифференциальный автомат защиты. Номинал последнего зависит от мощности отопительного котла. Напряжение срабатывания дифавтомата – 30 мА.
3. Заземляющий контур. Чтобы заложить заземляющий контур возле частного дома, можно использовать полосу сечением 40х5 мм + 3 стальных стержня d16 мм длиной 2 м с острым концом.

Для того чтобы самостоятельно подключить электрический котел, следует снять лицевую панель корпуса, соединить жилы силового кабеля соответствующих цветов с контактами клеммника. При установке электрического котла отопления своими руками стоит помнить, что такое напряжение является источником повышенной опасности.

pechiexpert.ru
