Обозначение пожарного крана, гидранта и других эвакуационных знаков

Городские пожарные сети, а также централизованные пожарные системы на некоторых объектах, это трубопроводы, находящиеся под землей. А вот гидранты могут располагаться в колодцах под землей или на поверхности. Во втором случае по понятным причинам обозначение пожарного гидранта не требуется. А вот в первом его обозначать надо обязательно.

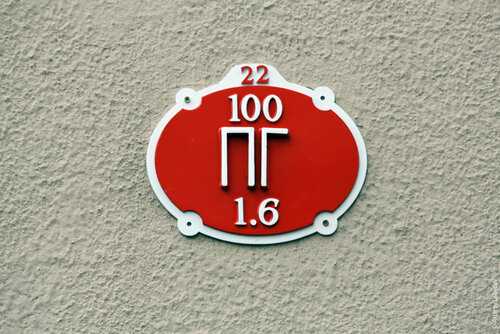

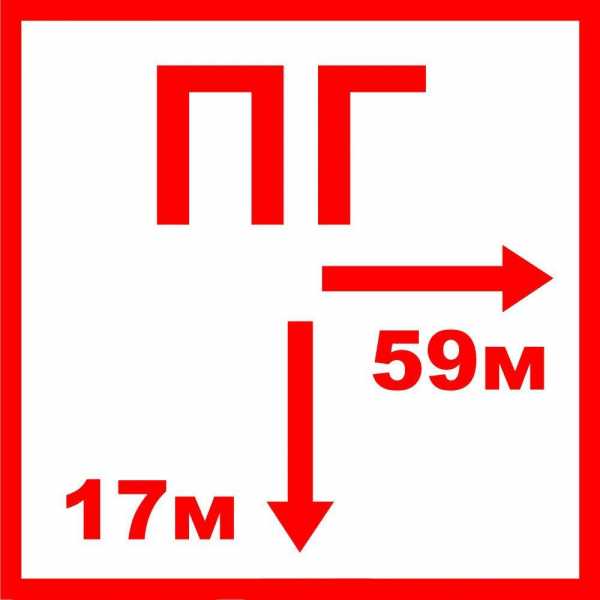

Обозначение пожарного гидранта (табличный вариант)

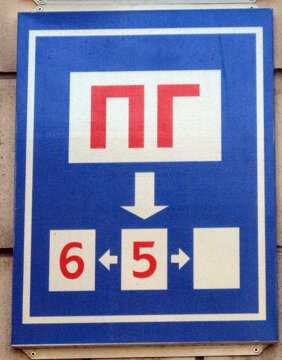

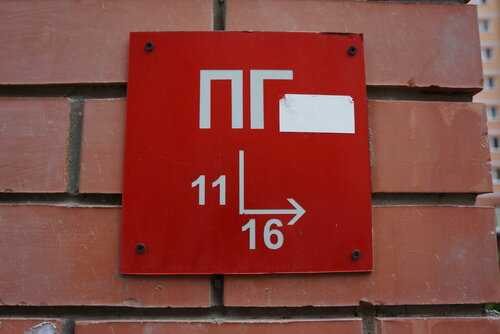

Знак пожарного гидранта по ГОСТу

В Российском законодательстве установлены ГОСТы под номером 12.2.143-2009 и 12.4.026-2001, в которых утверждены знаки разных назначений. Все, что касается знаков противопожарной безопасности, изготавливается на основе этих стандартов.

Что касается обозначения пожарного гидранта, то здесь используется прямоугольной формы табличка из стального листа, покрашенного в белый цвет с красным ободком с двумя буквами «ПГ», которые обозначают пожарный гидрант. Под буквами располагаются стрелки, обозначающие в метрах место расположения устройства. В ГОСТах также указываются размеры табличек, минимальный – 250х250 мм, максимальный – 500х500. Размер выбирается из расчета видимости. Поэтому самые маленькие таблички находятся на расстоянии 10-20 м от проезжей части.

Сегодня к обозначению места расположения гидрантов подходят более основательно. Владельцы объектов стараются дать пользователям более точную информацию, в которую входит тип пожарной сети (тупиковая или кольцевая), размер патрубка (100, 150 и более мм). На объектах все чаще используют систему тотального контроля материальных ценностей, поэтому на таблички наносят номера гидрантов. Поэтому сегодня они выглядят, как на фото ниже.

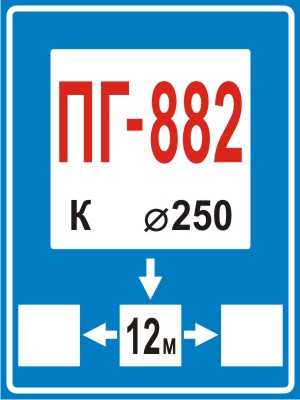

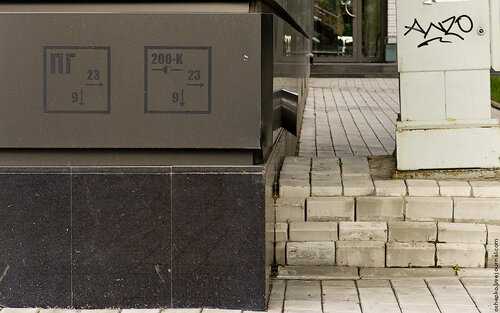

Пожарный гидрант с обозначением типа водопровода и диаметра

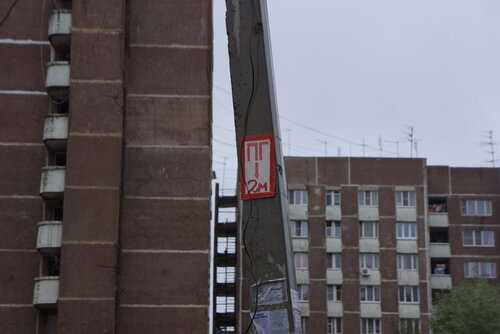

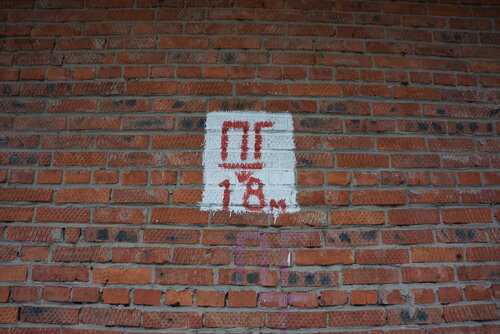

Указатели обязательно вывешивают на высоте от 2 до 6 м. Крепят их обычно к стенам или столбам. Установка производится как внутри зданий, так и снаружи.

Что касается уличной информативности места указания гидранта, то, как показывает практика, на деле указатели очень часто не вывешиваются. Особенно это касается небольших городов. Нередко аббревиатуру «ПГ» можно обнаружить на заборе или стене в виде надписи краской. Иногда даже надписей нет, что усложняет поиск и увеличивает время начала тушения пожара. На территориях производственных предприятий, где есть ответственный за противопожарную безопасность сотрудник, таблички вывешиваются обязательно.

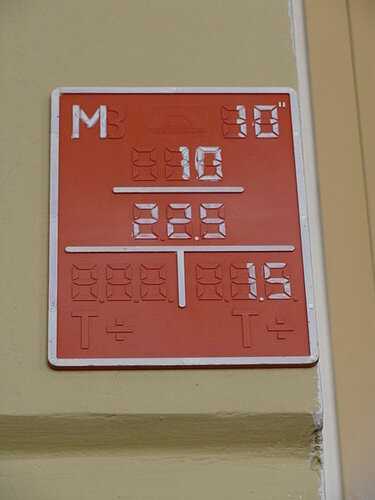

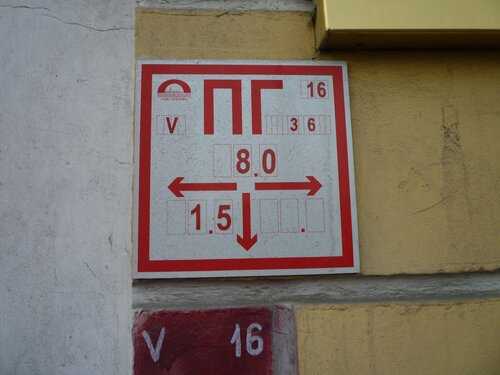

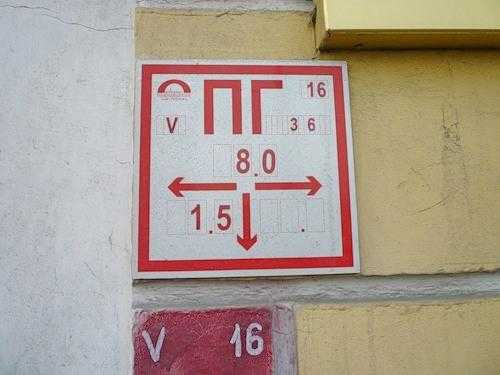

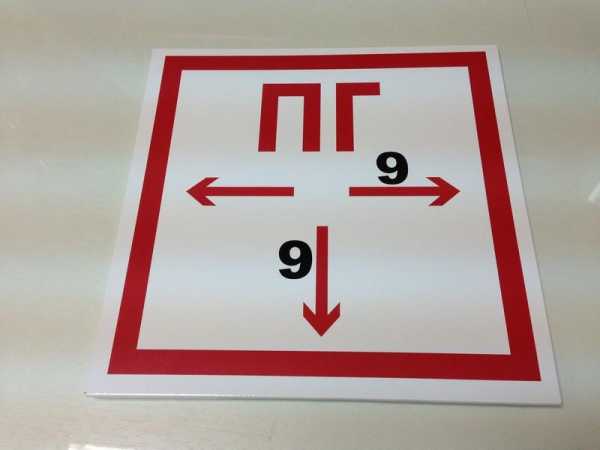

Существует графическое изображение пожарного гидранта, которое наносится на план схемы противопожарного водопровода. Обозначение пожарного гидранта на схеме представляет собой синюю линию, разделенную синей окружностью, в которой половина круга белая, другая половина синяя.

Сверху значка две надписи:

  • левая – это обозначение гидранта в виде надписи «ПГ» и цифра, обозначающая номер устройства в противопожарном водопроводе;
  • правая – тип водопровода и его диаметр.

К примеру, ПГ-6 и К-150 (кольцевой, 1500 мм).

Указатель пожарного крана

Переходим к вопросу, каким знаком обозначается пожарный кран.

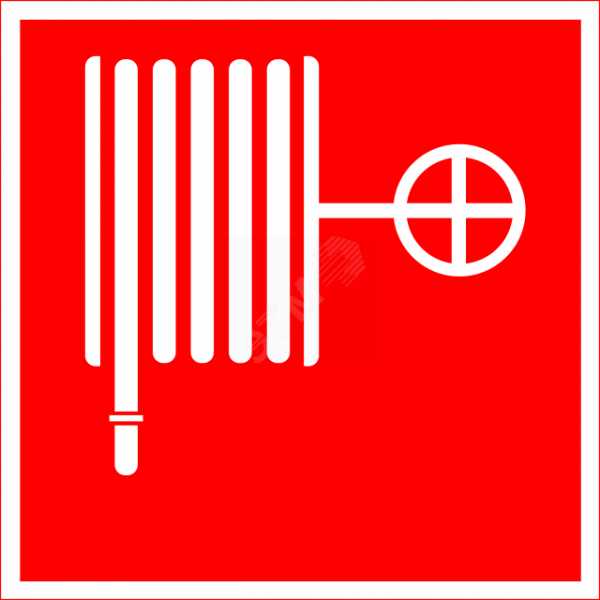

Обозначение пожарного крана

Как видно на фото, на указателе незамысловатый рисунок в виде сложенного пожарного шланга, подсоединенного к крану. Такую табличку вешают на пожарный шкаф, а точнее, на его дверцу. Здесь же рядом с указателем пишут «ПК», а также номера телефонов, по которым надо звонить, чтобы сообщить о начавшемся пожаре.

Обозначение пожарного крана на схеме показано на фото ниже, здесь же есть и значок гидранта.

Графические изображения крана и гидранта

Пожарные эвакуационные знаки

Знак выхода при пожаре является обязательным информационным элементом, используемым на путях эвакуации. Именно он обозначает, в каком направлении (влево, вправо, вверх, вниз) надо перемещаться. Эти знаки также информируют людей, двигающихся по эвакуационному маршруту, в какую сторону открывается выходная дверь. Здесь не имеется в виду «на себя» или «от себя», потому что по правилам противопожарной безопасности все выходные двери и ворота должны открываться наружу. Здесь ведется обозначение открытия дверного полотна с правой стороны или с левой.

Но если эвакуационный маршрут прокладывается по нескольким помещениям, которые отделяются друг от друга дверьми, то велика вероятность, что некоторые из них установлены с открытием наружу или внутрь, потому что промежуточные элементы не являются выходными. Около таких дверей (или прямо на них) обязательно устанавливаются таблички: «на себя» или « от себя».

Видео:

pozharanet.com

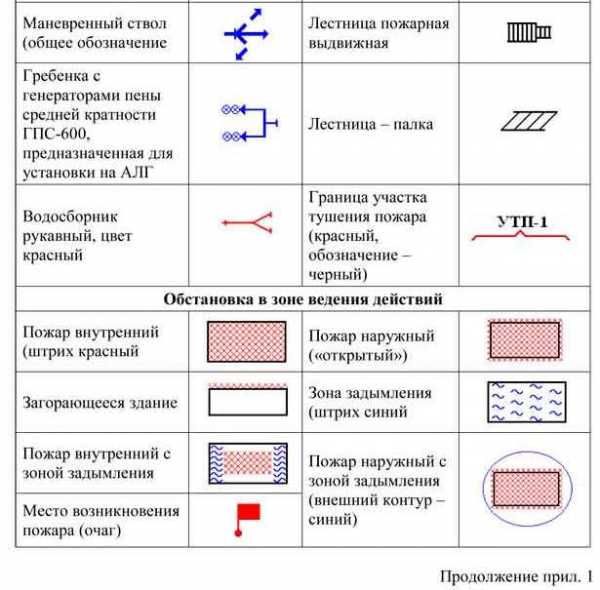

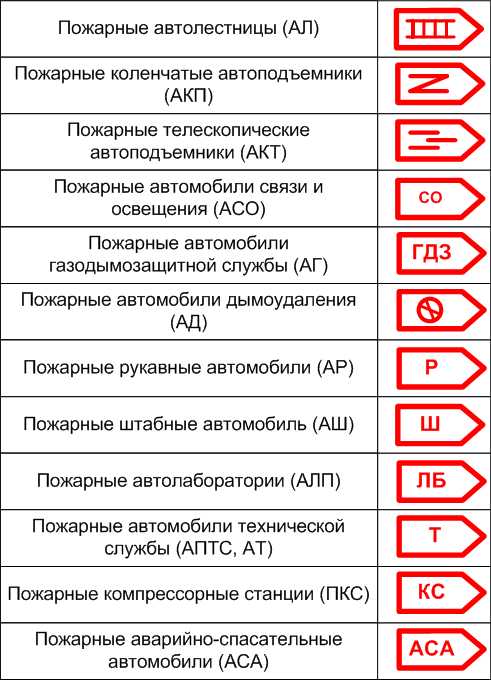

Условные обозначения используемые при оформлении планов пожаротушения

Символ

Наименование

Пожарная техника

Автоцистерна пожарная (цвет – красный)

Автонасос пожарный

Автолестница пожарная

Автоподъемник пожарный: коленчатый

Автоподъемник пожарный: телескопический

Автомобиль рукавный пожарный

Автомобиль связи и освещения пожарный

Автомобиль технической службы пожарный

Автомобиль дымоудаления пожарный

Станция автонасосная пожарная

Автомобиль пожарный со стационарным лафетным стволом

Автомобиль – передвижной лафетный ствол

Автомобиль аэродромный пожарный

Автомобиль пожарный пенного тушения

Автомобиль пожарный комбинированного тушения

Автомобиль пожарный водоаэрозольного тушения

Автомобиль пожарный порошкового тушения

Автомобиль пожарный углекислотного тушения

Автомобиль газоводяного тушения

Машина на гусеничном ходу

Пожарный танк (цвет – красный)

Автомобиль газодымозащитной службы

Автомобиль водозащитный пожарный

Автолаборатория пожарная

Автомобиль штабной пожарный

Прицеп пожарный (красный)

Корабль пожарный (красный)

Катер пожарный (красный)

Поезд пожарный (красный)

Самолет пожарный (красный)

Гидросамолет пожарный (красный)

Вертолет пожарный (красный)

Мотопомпа пожарная (красная): переносная

Мотопомпа пожарная (красная): прицепная

Прицеп пожарный порошковый (красный)

Приспособленный автомобиль для целей пожаротушения (контур синий, средняя полоса красная)

Другая приспособленная техника для целей пожаротушения (контур синий, средняя полоса красная)

ПТВ, специальный инструмент

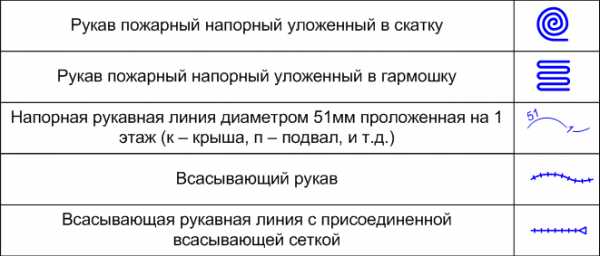

Рукав пожарный напорный

Рукав пожарный всасывающий

Рукав пожарный напорный, уложенный: в скатку

Рукав пожарный напорный, уложенный: в «гармошку»

Водосборник рукавной

Разветвление рукавное двухходовое

Разветвление рукавное трехходовое

Разветвление рукавное четырехходовое

Катушка переносная

Катушка передвижная

Мостик рукавный

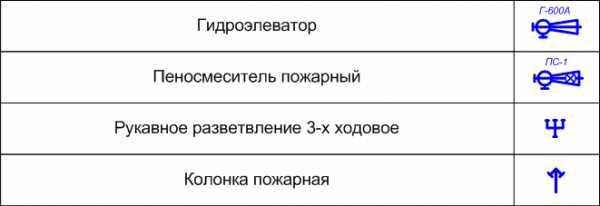

Гидроэлеватор пожарный

Пеносмеситель пожарный

Колонка пожарная

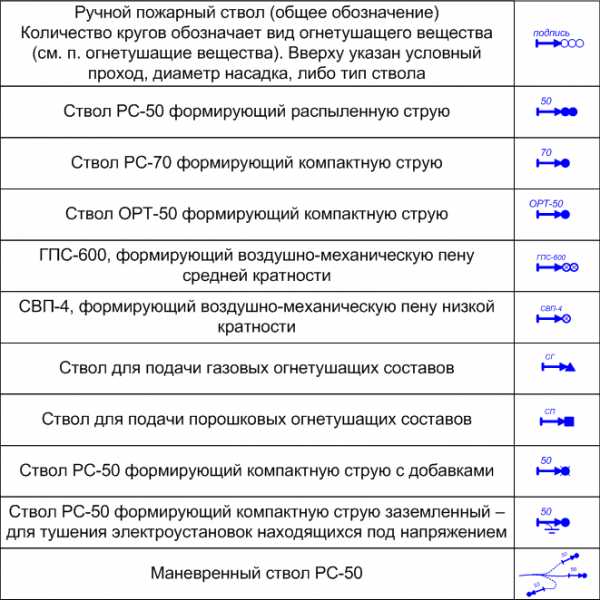

Ствол пожарный ручной (общее обозначение)

Ствол «А»

Ствол «Б»: – на 3 этаже;
К — на крыше;
П — в подвале;
Ч — на чердаке.

Ствол «Б»

Ствол для формирования тонкораспыленной водяной (водоаэрозольной) струи

Ствол для формирования водяной струи с добавками

Ствол для формирования пены низкой кратности (СВП-2, СВП-4, СВПЭ-2, СВПЭ-4, СВПЭ-8)

Ствол для формирования пены средней кратности (ГПС-200, ГПС-600, ГПС-2000)

Ствол для тушения электроустановок, находящихся под напряжением

Маневренный ствол

Звено ГДЗС со стволом «Б» в подвале

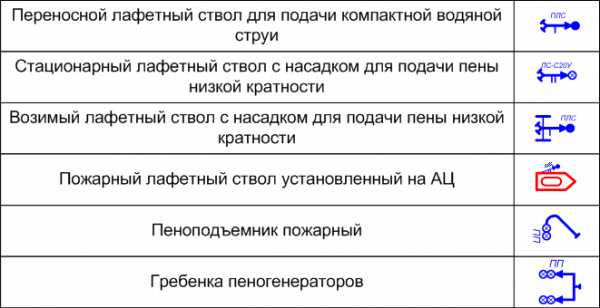

Ствол пожарный лафетный переносной

Ствол пожарный лафетный стационарный с водяными насадками

Ствол пожарный лафетный порошковый

Ствол пожарный лафетный стационарный с пенными насадками

Ствол пожарный лафетный возимый

Подъемник-пенослив

Подъемник пенный с гребенкой генераторов ГПС-600

Дымосос пожарный: переносной

прицепной

Лестница-палка

Лестница-штурмовка

Лестница пожарная выдвижная

Установки пожаротушения

Стационарная установка пожаротушения (общая и локальная защита помещения с автоматическим пуском)

Стационарная установка пожаротушения с ручным пуском

Установка пенного пожаротушения

Установка водяного пожаротушения

Установка водоаэрозольного пожаротушения

Станция пожаротушения

Станция пожаротушения диоксидом углерода

Станция пожаротушения прочим газом

Установка газоаэрозольного пожаротушения

Установка порошкового пожаротушения

Установка парового пожаротушения

Огнетушители

class=”eliadunit”>

Огнетушитель: переносной (ручной, ранцевый)

передвижной

Дымоудаление

Устройство дымоудаления (дымовой люк)

Устройство дымотеплоудаления

Ручное управление естественной вентиляцией

Пункты управления и средства связи

Пост регулирования движения (регулировщик).
С буквами: КПП – контрольно-пропускной пункт, Р – регулировщик, ПБ – пост безопасности ГДЗС (контур красный, буквы черные)

Радиостанции: подвижная
переносная
стационарная

Громкоговоритель

Телефон

Прожектор

Место расположения штаба

Радионаправление (цвет – черный)

Радиосеть (цвет – черный)

Передвижение подразделений, разведка

Разведывательный дозор. С буквами: ХРД – химический разведывательный дозор (красный, буквы черные)

Пункт размещения свободного отряда (пожарной части) (контур красный, буквы черные)

Район размещения техники (Б – бульдозер, Э – экскаватор, К – кран, Т – тягач) (контур красный, буквы черные)

Выход сил с занимаемого рубежа (красный)

Места нахождения пострадавших (красный, цифры – черный, 3 – количество пострадавших)

Отряд первой медицинской помощи (красный)

Временный пункт сбора пострадавших (красный)

Обстановка на пожаре

Пожар внутренний (штрих красный)

Пожар наружный (штрих красный)

Загорающееся здание (штрих красный)

Зона задымления (штрих синий)

Пожар внутренний с зоной задымления (штрих красный и синий)

Пожар внутренний с зоной теплового воздействия (штрих красный)

Пожар наружный с зоной задымления (штрих красный, внешний контур – синий)

Место возникновения пожара — очаг (красный)

Отдельный пожар на местности и направление его распространения (красный)

Огневой шторм (красный)

Зона пожара и направление ее распространения (красный)

Направление развития пожара (контур красный)

Решающее направление действия сил и средств пожаротушения (черный)

Границы боевого участка (красный, обозначение — черный)

Границы зоны возможных разрушений (синий)

Обвал, завал, обрушение зданий и сооружений (синий)

Участок местности, зараженный СДЯВ (контур синий, зона — желтый)

Точка замера уровня радиации (синий) с указанием уровня радиации, времени и даты замера (черный)

Сооружения, коммуникации, водоисточники

Стационарная лестница у здания

Лестничная клетка в этаже

Лестничная клетка, сообщающаяся с подвалом

Лестничная площадка, сообщающаяся с чердаком

Печи

Вентиляционная шахта

Лифт

Нефтебаза, склад топлива

Резервуар

Убежище (черный)

Противорадиационное укрытие (черный)

Подвальное помещение

Полное разрушение здания (объекта, сооружения, дороги, газопровода и т.д.)

Одноколейная железная дорога

Двухколейная железная дорога

Переезд под железной дорогой

Переезд на одном уровне без шлагбаума

Переезд над железной дорогой

Переезд на одном уровне со шлагбаумом

Дорога

Трамвайная линия

Водопровод подземный

Водопровод наземный

Газопровод

Нефтепровод

Канализация

Мост на плавучих опорах

Паромная переправа

Металлическая ограда

Железобетонная ограда

Каменная ограда

Ограждение проезжей части дороги

Земляной ров (канава)

Земляная насыпь (обвалование)

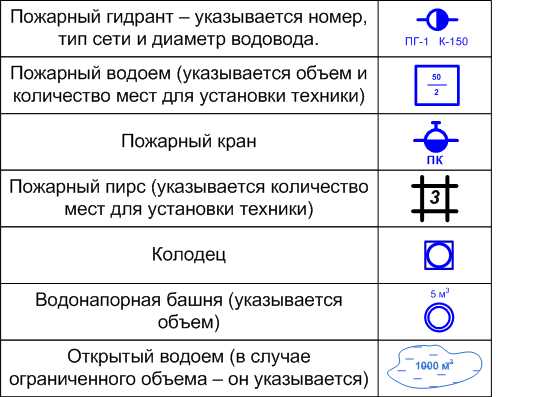

Пожарный гидрант (номер, вид и диаметр сети, цвет синий)

Кольцевая водопроводная магистраль (цвет синий)

Тупиковая водопроводная магистраль (цвет синий)

Внутренний пожарный кран (номер, цвет синий)

Участок береговой полосы, где возможен забор воды пожарными машинами (40 – протяженность, м. Цвет красный, обозначение – черный, контур реки – синий)

Пруд (цвет синий)

Пожарный водоем (объем в м3, цвет синий)

Пирс (цвет черный; 3 – количество одновременно устанавливаемых пожарных машин)

Колодец (цвет синий, внешний контур черный)

Водонапорная башня (скважина), объем 5 м3

8

Закрытый водоисточник (дебит 8 м3 в сутки)

pojarunet.ru

Пожарные условные обозначения

Главная → Статьи → Инструкции


Пожарные условные обозначения

Пожарные условные обозначения – это систематизированные указатели в виде обозначений, связанные с указанием на предмет так, что смысл второго представлен непосредственно только самим знаком и открывается только после расшифровки аббревиатуры. Далее в статье будут рассмотрены пожарные обозначения условные графические.

Условные обозначения пожарного оборудования

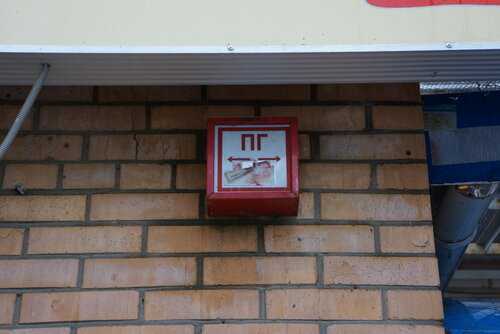

Вы, наверное, часто обращали внимание, что на одной из сторон многоэтажного строения расположена табличка, на которой находится надпись с буквенными и числовыми показателями («ПГ->25»). Данные символы обозначают направление, в котором находится пожарный гидрант, предназначенный для отбора воды, и указывает на приблизительное расстояние до данной емкости. Этот указатель является незаменимым для спасателей и пожарных.

Так же хотя бы раз многие наверняка замечали, что на придорожной местности расположен знак в форме треугольника небольшого размера с надписью – ПГ или ПВ-40, и скорее всего, задумывались об его предназначении? Так вот, он так же служит условным обозначением пожарного гидранта и водоемов для служб спасения. Когда нет возможности установить световые указатели на месте, в котором находятся пожарные гидранты, устанавливаются данные треугольники с соответствующим обозначением. Цифры на этом треугольнике указывают на объемные показатели подземной емкости с водой. Такой знак обязательно должен быть красного цвета.

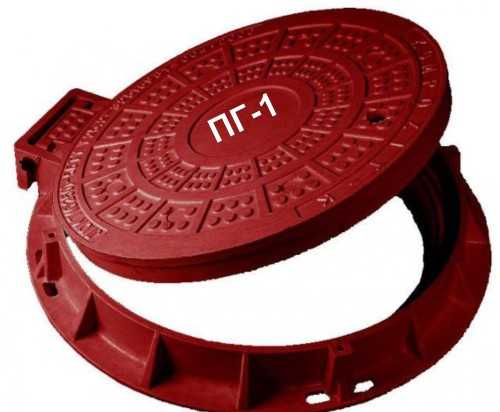

Реже можно встретить колодцы с характерным обозначением на окрашенной в красный цвет крышке. В таком случае старайтесь не закрывать его своим автомобилем или другими помехами, ведь емкость с водой, представленная в виде колодца, может сыграть ключевую роль в тушении огня. В экстренных ситуациях на счету каждая секунда.

На машинах пожарных служб тоже расположенные буквенные и числовые обозначения, которые наносятся в обязательном порядке. Их вы увидите с обеих сторон на передних дверцах автомобиля, либо на кузове спасательной машины. Указательные символы на передних дверцах указывают на номер пожарной части и город, а на корпусе, с обеих сторон, расположено наименование автомобиля, объем автоцистерны и мощность насоса используемого для пожаротушения.

Научитесь расшифровывать и узнавать данные обозначения, ведь рано или поздно это может помочь в непредвиденных ситуациях. Рассмотрим схематические условные обозначения, где они используются и как выглядят.

Пожарные обозначения условные графические

Пожарные обозначение условные графические представляют собой набор, который составлен из условных символических значений. Данные значения применяются на различных схемах, а схемы обозначают тот или иной объект. Графические обозначения зачастую используются при учениях пожарно-тактического характера, при необходимости составить отчетные документы после пожара, при разработке ДППП. Эти знаки обязательно применяются на планах эвакуации размещенных в учреждениях, учебных заведениях и в закрытых помещениях с массовым скоплением людей.

Графические обозначения регламентируются следующими диктующими документами:

Общие обозначения

Основные пожарные автомобили общего назначения

Основные пожарные автомобили целевого назначения

Специальные пожарные автомобили

Прочая техника

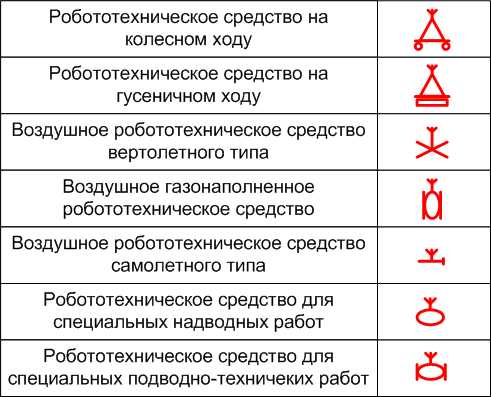

Робототехнические средства

Огнетушащие вещества

Ручные пожарные стволы

Лафетные пожарные стволы и пеноподъемники

Гидравлическое оборудование

Пожарные рукава

Пожарные лестницы

Газодымозащитная служба

Связь и освещение

Противопожарное водоснабжение

Статью прислал: lustre

xn--01-6kcaj2c6aih.xn--p1ai

Обозначение пожарного гидранта. Знак пожарный гидрант. Указатель пожарный гидрант.

Главная → Статьи → Инструкции


Важность обозначения пожарного гидранта

Координация деятельности по организации тушения пожаров реализуется посредством присоединения оборудования к сети водопровода. Для этого необходимо определить место расположения пожарного гидранта, применительно к конкретной местности. Важность графического обозначения пожарного гидранта на плане местности или на близлежащих зданиях обусловлена тем фактом, что пожарная бригада должна иметь возможность подсоединиться к гидрантам подземного типа для оперативной локализации возгорания.

Размещение табличек и знаков пожарного гидранта

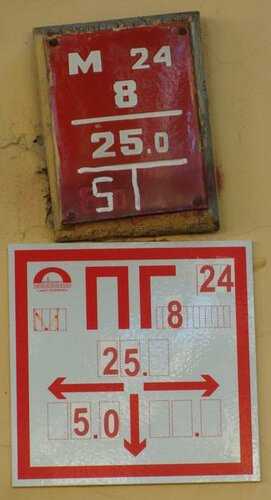

На улицах городов в России используются преимущественно подземные гидранты. Для доступа к ним на фасаде зданий размещаются таблички или знаки “Пожарный гидрант”, позволяющие при помощи условных знаков сделать вывод о месте расположения ПГ.

Оперативное определение мест залегания пожарного гидранта позволяет бригаде, прибывшей на вызов, оперативно подключиться к системе водоснабжения, что экономит время на локализацию возгорания. Условные обозначения ПГ в виде стрелок способствуют четкому и ясному пониманию представленной на знаке информации.

Условные обозначения пожарного гидранта

В деятельности по организации пожаротушения особое значение имеют условные обозначения пожарного гидранта. Их характер, а также установленная форма регламентирована правилами, инструкциями и другими нормативными документами. Среди них особое значение играет ГОСТ Р 12.3.026-2001, в котором содержатся сведения о возможности и способах обозначения отдельных знаков безопасности, например, знаков пожарных гидрантов, а также ГОСТ 53961-2010.

Данная сфера общественных отношений регулируется также ГОСТом Р 12.2.143-2009. В документе представлены и виды пожарных гидрантов, размещаемых на территории РФ, а также их условные обозначения.

Знак и указатель «Пожарный гидрант». ГОСТ

В соответствие с нормами ГОСТа 12.3.026-2001 под знаком ПГ понимается цветовой указатель “Пожарный гидрант” с  индивидуальной подсветкой. Прибытие бригады пожарных на место локализации возгорания позволяет подключиться к подземному ПГ, что ускорит процедуру тушения. На знаке изображается стрелками расстояние до гидранта. Табличка выполняется из нержавеющей стали, а лицевая её часть покрывается дополнительным слоем пластика с целью предотвращения негативного влияния природных факторов. По форме знак имеет вид короба, где организована подсветка.

Для целей идентификации места расположения подземного пожарного гидранта может использовать табличка или указатель “Пожарный гидрант”. Она представляет собой стальную пластину белого цвета, на которой располагаются стрелки, обозначающие место расположения ПГ. Табличка выполняется в форме квадрата со стороной от 20 до 50 см. Это позволяет идентифицировать её с расстояния до 25 м. На знаке отображается тип водонапорной линии, например, кольцевая или тупиковая, а также сведения о диаметре трубы. Она размещается на высоте от 2 до 6 м над уровнем пола. Она может размещаться, как внутри здания, так и на его фасаде.

Таким образом, таблички и знаки, обозначающие места расположения ПГ устанавливаются в соответствие с требованиями нормативных документов и ГОСТов. Соблюдение данных правил позволяет оперативно локализовать возгорания, что снизит риски обрушения здания или сооружения, а также распространение огня на близлежащие постройки.

Статью прислал: Brazil

xn--01-6kcaj2c6aih.xn--p1ai

Графические пожарные условные обозначения: автомобилей, техники, ПТВ

Условные графические обозначения – это система символов и знаков, которые связаны с обозначаемой ими предметностью так, что смысл знака и его предмет представлены только самим знаком и раскрываются лишь через его интерпретацию. Как Вы уже поняли в нашей статье пойдет речь об условных и наглядных обозначениях в пожарной охране.

Графические условные пожарные обозначения для составления планов и карточек тушения пожара Вы можете скачать, нажав на соответствующую кнопку после статьи.

Существует множество обозначений их можно разделить на две категории: это физические или наглядные условные обозначения (применяются как правило на пожарной технике и пожарном оборудовании) и схематические или графические условные обозначения.

В нашей статье мы постараемся рассказать Вам о большинстве из них согласно приказу МЧС России № 444 от 16.10.2017 «Об утверждении Боевого устава пожарной охраны (БУПО), определяющего порядок организации тушения пожаров и проведения аварийно-спасательных работ».

К примеру, зачастую вы наверное обращали внимание как на углу дома горит табличка с надписью: «ПГ→30» – этот указатель указывает направление расположение пожарного гидранта для забора воды и ориентировочное количество метров до него, это очень нужные и незаменимые помощники для пожарных.

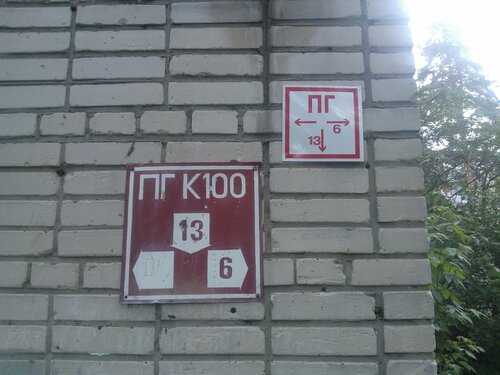

Пожарный гидрант (треугольная крышка)

Рассмотрим еще один пример обозначения пожарных гидрантов и пожарных водоемов, уверен, что каждый в своей жизни встречал красный треугольник средних размеров, расположенный вблизи от дороги и задумывался для чего же он там стоит?

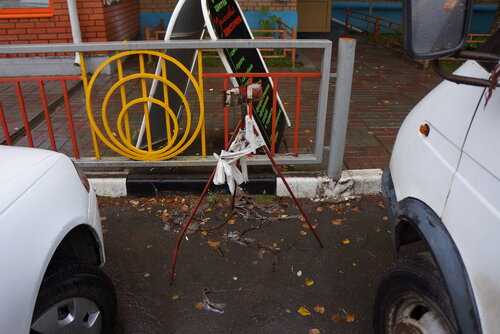

Так вот как раз при невозможности установки световых указателей местонахождение пожарного гидранта или водоема обозначают таким треугольником с надписью ПГ или ПВ-50 (где цифры будут означать объем емкости с водой, установленной под землей).

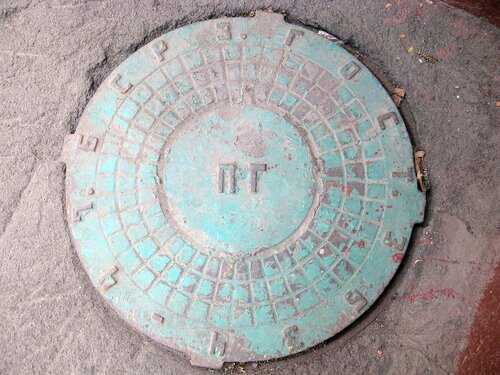

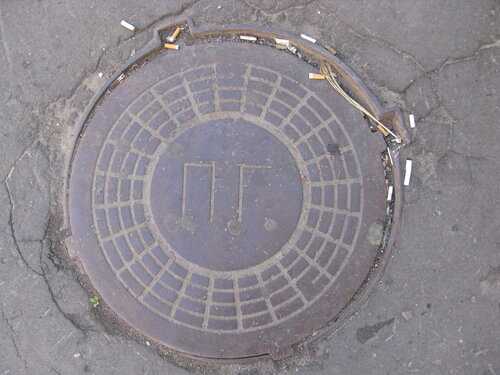

Пожарный гидрант (люк)

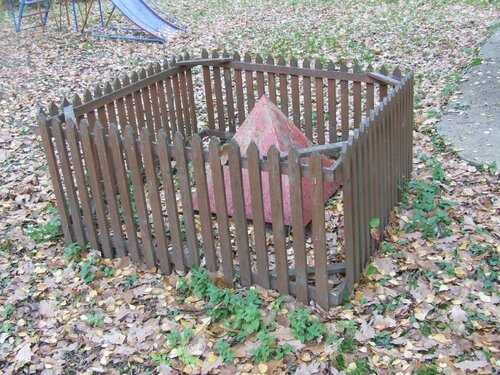

Более редким обозначением пожарного гидранта встречается окрашенная крышка колодца в красный цвет с аналогичной надписью их Вы можете встретить даже в придворовых территориях, если Вам попадется на глаза такой колодец, не загораживайте доступ к нему своим личным автомобилем, ведь при пожаре он может сыграть решающую роль, дорога каждая минута.

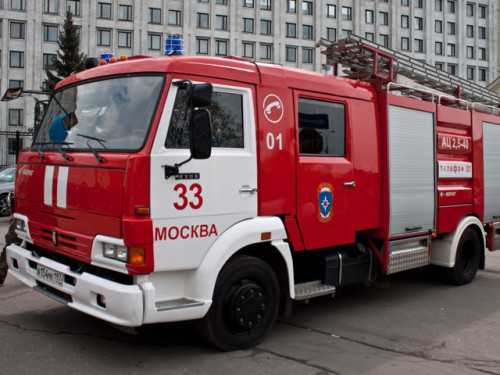

Пожарная автомобиль АЦ-2,5-40

Наверное каждый видел пожарную машину, кто-то на картинке, а кто-то и в работе. На пожарных автомобилях тоже присутствуют обязательные условные обозначения, как правило на боковых передних дверях с обоих сторон указаны цифры, обозначающие номер пожарной части (иногда дополнительно указан город).

На корпусе автомобиля с обеих сторон наименование автомобиля, например, АЦ-8-40 (автоцистерна не менее 8 тонн воды и производительностью насоса 40 л/с) или АКП-50 (автоподъемник коленчатый пожарный).

Теперь рассмотрим графические условные обозначения, что они из себя представляют и где используются.

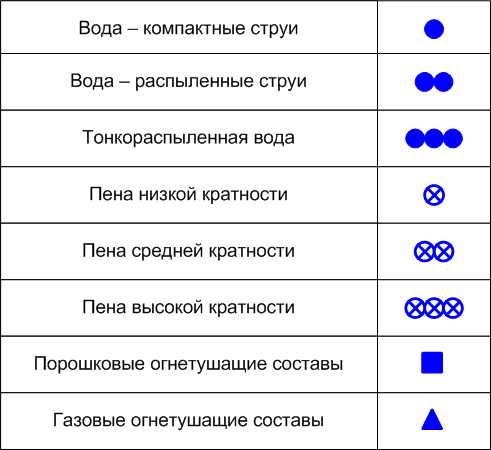

Графические обозначения – это наборы символов и знаков, применяемых на схемах для обозначения того или иного объекта. Такие знаки часто используются на схемах при проведении пожарно-тактических учений, составлении отчетных документов по пожару, разработке ДППП (документы предварительного планирования пожаротушения), касаемо коммерческой деятельности графические знаки применяются на планах эвакуации размещенных в учреждениях.

Графические обозначения регламентируются следующими документами:

Также Вы встретите данные обозначения практически во всех справочниках руководителя тушения пожаров, и в учебниках по пожарной тактике. Напоминаем, приложение с условными графическими обозначениями доступно по кнопке «Скачать».

fireman.club

Указатели пожарных гидрантов! – Пожарный на всю голову

Пожарные воды не боятся -они с ней работают! Только, где взять столько воды сколько нужно?
Давайте об этом поговорим.
Уже набило оскомину “Приехали пожарные -без воды”. Честно признаюсь что встречал пожарных приезжающих на пожары без воды, более того сам приезжал…

В составе боевого расчета насосно-рукавного хода. Ох уж это АНР-40(130)127. Сказка а не машина. Боевой расчет 7 бойцов+ водитель и комод. Мы во время учебы в Ленинграде-Питере умудрялись залезать на эти 7 мест почти всем взводом до 18 человек. Последние лежали поперек. Все были настолько фанатами своего дела что не хотели оставаться в УПЧ и лезли во второй ход (АНР стоял на втором ходу) все. Когда приезжали на пожар профессиональные бойцы и офицеры стояли с разинутыми ртами когда мы вылалазили-вылазили и все вылазили из машины. О такой подмоге можно только мечтать. Так вот мы приезжали, а воды не привозили. Потому, что это был насосный ход который в нагрузку вывозил большой объем пожарных рукавов до 33 семдесятседьмых. Но когда выпустился, больше не встречал. В нашей части только АЦ-ки. Вот на них никогда без воды на пожары не приезжали Но объем воды в 130-ке 2100 л. а в 131-ои зиле 2500 л. Если подать один ствол Б, расходом 3,7-4 л/с можете легко прикинуть сколько можно работать. А потом надо искать воду. А где взять в городе воду? Правильно из системы водопровода с установленными для забора пожарными гидрантами. Или из водоема. но это уже в основном для сельской местности и для дачь. В городе традиционно пользуются гидрантами. Поэтому по давно и не нами написанной пожарной тактике на пожар выезжают две машины и пока первый ход подает ствол первой помощи и сливается, второй устанавливают на водоисточник – на пожарный гидрант и подают уже неограниченный запас воды до тех пор пока пожар не будет полностью ликвидирован.
Так вот , где и как искать пожарный гидрант? Нам с климатом как-то не очень повезло и распознать визуально гидрант сложно. Поэтому у пожарных есть специальные планшеты с нанесенными пожарными водоисточниками. А нормативами прописано, что у каждого пожарного гидранта должен быть соответствующий указатель. По ГОСТу он выглядит так.

До него указатель выглядел так

«Указатель ПГ»  Сейчас такие указатели вроде сохранили на Украине. Он был большой и яркий. Правда выгорал на солнце, но на такие никто не ругался.


Еще можно встретить совмещенные указатели разных эпох.

Когда ввели НПБ -160 то пожарные его невзлюбили поскольку было определено, что размеры квадрата могут быть от 50х50 мм, а обязанность по установке возлагалась не только на собственника водопровода, но и на собственников зданий к которым мог быть при пожаре применен данный гидрант. И они активно пользовались поблажкой закупая самые маленькие знаки. И это было кошмаром для тушил. Поэтому указатели стали наносить своими силами краской при проверках.

И сегодня большинство указателей у нас выглядят вот так

«”Народные” указатели ПГ»
В лучшем случае так:

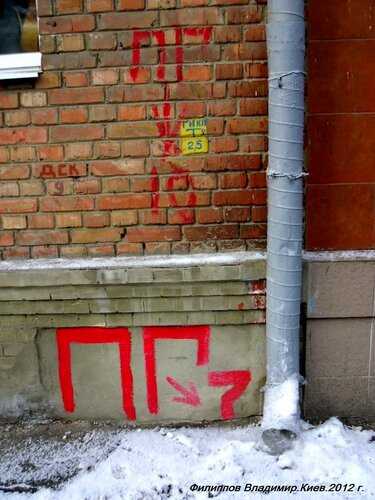

«Нарисованный указатель ПГ»
Или… их совсем нет. Ситуацию осложнило еще то, что нынче в Правила противопожарного режима требование по обязательной установке указателей пожарных гидрантов не включили. Что не хорошо! Но дело не в нормах, а в о последствиях когда указателей нет.


«Люк ПГ по ГОСТ» Хорошо когда люк как-то обозначен, что под ним ПГ.

«Люк ПГ.» на Яндекс.Фотках

К чему приводит то, что указателей нет? К беде!
Про пожары и не говорю! На днях, иду к своему дому, вижу ребята колбасятся над люком закатанным под асфальт. Благо знали, где он должен быть. А зимой вообще его можно потерять под слоем льда. И исходя из ситуации были даже рекомендации закупать миноискатели чтоб их искать. А надо то всего нечего. Что б на стене здания стоял четко различимый указатель пожарного гидранта с четко указанными расстояниями.
Вот я и призываю всех выйти, узнать где расположен ближайший к вашему дому гидрант и повесить соответствующий указатель . От этого выиграют все! Спасем всем миром указатели Пожарных гидрантов!
Не беспокойтесь за работоспособность, сейчас начинаются  проверки гидрантов и все неисправные до зимы будут отремонтированы. Иначе местному  водоканалу (хозяину) грозят значительные штрафы. Ну  добавлю! Что стоянка машин на люках пожарных гидрантов запрещена. И зимой их желательно чистить от снега и льда. Осенью очищать от грязи и листвы.  А как это делать без указателей? Поэтому составной частью своей пожарной безопасности был, есть и будет указатель пожарного гидранта! Даешь каждому дому качественный указатель! В идеале он должен быть световым или выполнен из светоотражающих материалов, для быстрого нахождения пожарными в ночное время!

Фотогалерея указателей пожарных гидрантов, большой поклон тем кто их поставил:

«Указатель пожарного гидранта в Санкт-Петербурге»
На общем фоне Питер выделяется респектабельностью и как всегда собственным подходом к любым вопросам. Указатели у них то же свои. Разработаны местным водоканалом, на нем обязательно указывается тип гидранта- он может быть ленинградского и москосвкого образца. Так же на пожарных машинах вывозятся два типа колонок.

«Указатель ПГ в Санкт-Петербурге»
Но поскольку эти знаки не соответствуют нормативу, то их постепенно заменяют на белые. И сегодня их часто можно видеть вместе

«Указатели ПГ в Санкт-Петербурге»

Случается, что красные указатели завозятся и в другие города:

«Ненормативный указательПГ» на Яндекс.Фотках

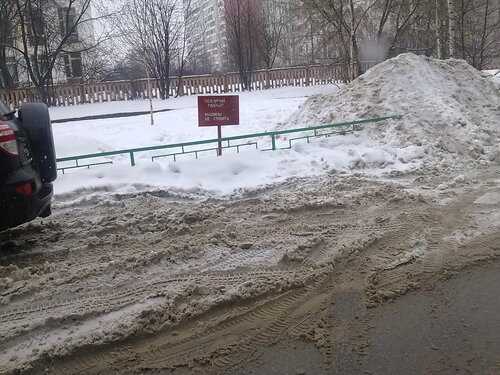

Вот чья-то попытка защитить свой гидрант от стоящих автомобилей. Но  из-за недобросовестности водителей его постоянно сдвигают

«Попытка указать ПГ на стоянке» на Яндекс.Фотках

Хотя рядом висит световой указатель, цифры на нем уже стерлись, поэтому что и где понять трудно.

«Световой указатель ПГ» на Яндекс.Фотках

Еще одна попытка поставить указатель своими силами. Улыбаюсь, но говорю “Браво!”

«Худой указатель ПГ» на Яндекс.Фотках
Пережитком старины остаются указатели “Пирамида”

«Указатель ПГ “Пирамида”» на Яндекс.Фотках
Вообщето раньше его использовали чтоб находить гидрант в снегу зимой. Он служит утеплителем и маяком. Но сегодня их расставляют просто так как дополнение!

Очень приятно смотреть когда указатели ПГ это искусство, думаю, что у таких шанс  сохраниться гораздо выше. Очень хочется чтоб указатели сохранялись!

«бутик Хлоя по Красному проспекту»

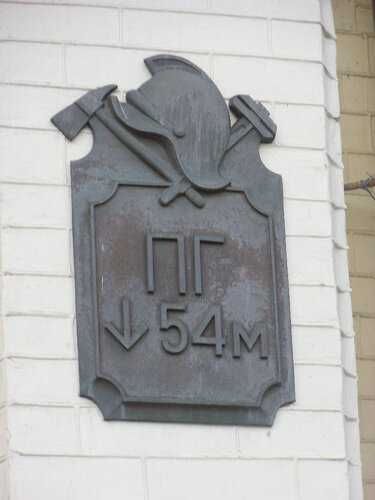

«Указатель ПГ Киев»


«Указатель ПГ»


«Сщитно. Польша»


«Указатели ПГ в микрорайоне ВНИИПО»  Тут к моему идивлению повсеместно размещены по два указателя. Причем один из них нормативный второй самобытный.  Всеравно приятно!


А вот такого нам не нать. Гдеж его родимого искать?

Использованы мои фотографии, то что нашел в интернете и фотографии georg_pik

fort-i-ko.livejournal.com

Обозначение пожарного гидранта: табличка, указатель, знак, световые указатели пожарных гидрантов

Надежная пожарная безопасность – это первостепенная задача, которая должна быть решена в каждом здании, а также в отдельно взятом помещении. Для решения данной задачи применяются различные средства, среди которых важное место занимают указатели, таблички, знаки. Областью применения таких средств информации является не только указание путей эвакуации, но и обозначение пожарного гидранта. Это поможет быстрее справиться с огнем в случае возникновения пожара, спасая тем самым людей и здания.

Обозначение пожарного гидранта

В настоящее время практически любое здание, будь то развлекательный центр, деловой офис либо муниципальное учреждение, в обязательном порядке должно быть оснащено эвакуационными знаками. Эта информация необходима для повышения уровня безопасности людей, находящихся в здании на случай возникновения чрезвычайных ситуаций.

Пожарный гидрант – это специальное устройство, которое отбирает воду из сети водопровода для тушения различных возгораний. Устанавливаются гидранты в колодцах при помощи пожарной подставки под землей либо крепятся на специальной пожарной подставке, а затем засыпаются грунтом. В зависимости от метода монтажа различаются подземные и наземные пожарные гидранты соответственно.

Табличка пожарный гидрант

Точное обозначение пожарного гидранта – это одна из составляющих частей необходимых знаков, которая связана с пожарно-технической сферой. В соответствии с правовыми документами обозначение пожарного гидранта производится на квадратной оцинковке или пластиковой платине. Табличка должна иметь белый цвет, а схема, начерченная на ней, – красный.

На табличке пожарного гидранта должна присутствовать аббревиатура «ПГ», написанная крупным четким шрифтом, а также цифры и стрелки, которые показывают расстояние в метрах и направление до ближайшего гидранта.

Табличка пожарного гидранта служит для информирования о нахождении пожарных гидрантов, поэтому они и помещаются на ближайших строениях. Подобные таблички могут быть оснащены специальной подсветкой либо световозвращающими элементами.

Указатель пожарного гидранта

Указатель пожарного гидранта имеет огромное значение при возникновении пожаров, поскольку позволяет в значительной мере сократить время, которое потребуется на тушение огня.

Подобный указатель просто необходим пожарной команде, которая впервые оказалась в здании, где начался пожар, и плохо ориентируется в нем. Знак пожарного гидранта, зафиксированный на плане эвакуации, подскажет им, в каком направлении находится водозабор. Указатель пожарного гидранта необходим для скорейшего поиска резервного запаса воды, необходимого для тушения огня. Если подобный указатель будет отсутствовать, это серьезно отразится на работе спасателей, а обеспечение пожарной безопасности окажется под серьезной угрозой.

Знак пожарного гидранта

Знак пожарного гидранта относится к противопожарным указательным знакам. Его целью является указание местонахождения подземных пожарных гидрантов, которые необходимы для скорейшей борьбы с огнем. На знаке можно увидеть аббревиатуру «ПГ» и стрелки, по направлению которых располагаются ближайшие устройства. Кроме того, на знаке в обязательном порядке должны быть цифры, в метрах указывающие расстояние до гидрантов.

Целью знака пожарного гидранта является предоставление информации о нахождении ближайшего резервного источника воды. Подобный указатель поможет команде пожарных быстро сориентироваться на местности и устранить возгорание. Отсутствие знаков пожарных гидрантов подвергает противопожарную безопасность огромному риску.

Световые указатели пожарных гидрантов

Эти приспособления необходимы для указания мест нахождения пожарного гидранта с точным указанием расстояния в метрах. В соответствии с нормативной документацией, такие обозначения производятся в бело-красном цвете и имеют форму квадрата. Как правило, световые указатели оснащены прочным корпусом из металла, а также в ассортименте аналогичной продукции имеются устройства, где блок, оснащенный светодиодами, используется для дополнительной подсветки. Как правило, из поликарбоната производится панель, которая затем монтируется на лицевую сторону указателя. Этот материал способен довольно равномерно рассеивать свет.

Указатели пожарных гидрантов всегда подсоединяются к наружному освещению, поскольку они не только играют информационную роль, но и выполняют эргономическую функцию. Использование световых указателей очень удобно, ведь они будут отлично видны с дальнего расстояния, при любых погодных условиях и в любое время суток.

Следует отметить, что немаловажным будет и наличие аварийного светильника, который будет подсвечивать указатель пожарного гидранта в том случае, если пропадет электричество, а это нередко случается при пожарах. Бесспорно, что подобные указатели могут спасти чью-то жизнь, в этом нет никаких сомнений. По этой причине не стоит пренебрегать системой аварийного освещения, лишней она точно не будет.

Подводя итоги, хочется еще раз напомнить о важнейшем значении указателей, знаков, табличек пожарного гидранта. Они обязательно должны быть на зданиях, неподалеку от которых располагается пожарный гидрант. От этого зависит пожарная безопасность множества людей, не стоит подвергать ее неоправданному риску!

spb.5050562.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
