Условные графические обозначения на планах тепловых сетей.
Таблица 7.2
Расстояния между неподвижными опорами в непроходных каналах [10]
Условный диаметр трубы, мм | 40 | 50 | 70 | 80 | 100 | 125 | 150 |
Расстояние,м | 45 | 50 | 55 | 65 | 65 | 70 | 80 |
Таблица 7.3
Основные требования к размещению трубопроводов при их надземной прокладке и в непроходимых каналах по сНиП 2.04. 07-86
Условный проход трубопроводов, мм. | Расстояние от поверхности теплоизоляционной конструкции трубопроводов в свету, мм, не менее | |||
до стенки канала | до поверхности теплоизоляционной конструкции смежного трубопровода | до перекрытия канала | до конца канала | |
25 – 80 | 70 | 100 | 50 | 100 |
100 – 250 | 80 | 140 | 50 | 150 |
300 – 350 | 100 | 160 | 70 | 150 |
400 | 100 | 200 | 70 | 180 |
Пример 7.1.Составить план и схему тепловых сетей по данным примера 6.1. Прокладка теплопроводов наI,II,IV участках – подземная, наIIIиV– надземная.
Решение.Подземную прокладку на плане (рис. 7.1) изображаем двумя сплошными основными толстыми линиями. Подающий трубопровод располагается с правой стороны (если смотреть от источника тепловой энергии), обратный – с левой. Элементы сетей обозначаются условными графическими изображениями (табл. 7.1).
Надземные сети обозначаем одной сплошной основной линией.
Ориентировочные расстояния между опорами принимаем по таблице7.2 соответствии с диаметрами трубопроводов.
Неподвижные опоры с учетом диаметров трубопроводов между ними предусмотрены в узлах трубопроводов, на выводе источника тепловой энергии и вводах и абонентов. Запорная арматура (рис. 7.2) предусмотрена на трубопроводах выводов от источника теплоты, в узлах ответвлений к отдельным зданиям. Секционирующие задвижки не предусмотрены, так как длина тепловых сетей мала.
На Vучастке компенсатором является угол поворота трубопровода.
Пример 7.2.По условиям примера 7.1 выполнить разрезы трубопроводов по секущим плоскостям 3-3 и 4-4.
Решение:Поперечные разрезы представлены на рисунках 7.2 и 7.3. Линейные размеры размещения трубопроводов приняты в соответствии
СНиП 2.04.07-86 (табл. 7.3).

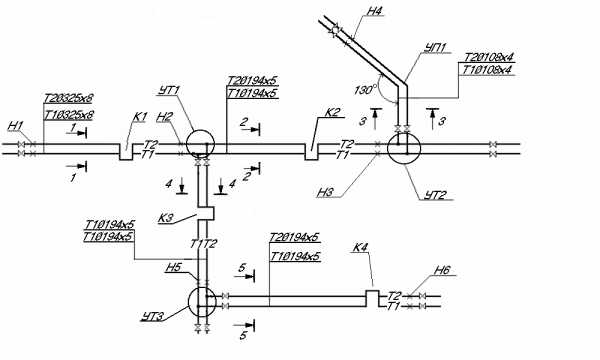

Рис.7.1. План тепловых сетей
Рис. 7.2. Схема тепловых сетей
Рис. 7.3. поперечный разрез по секущей плоскости 3-3
Рис. 7.4. Поперечный разрез по секущей плоскости 4 – 4
Приложение1 Расчетные климатические данные отопительного периода [2,6]
Климатические данные по некоторым климатическим зонам |
м/c | no, сут | Число часов за отопительный период со среднесуточной температурой наружного воздуха (ºС), равной и ниже данной | ||||||||||||||
Пункт | Р, кПа | Расчетные температуры, ºС | Температура наружного воздуха, ºС | ||||||||||||||
tн | tх.с | tн.в | tср.от | tср.г | 35 | 30 | 25 | 20 | 15 | 10 | 5 | 0 | +8 | ||||
Волгоград | 99,3 | 22 | 29 | 13 | 3,4 | 7,6 | 8,5 | 182 | – | 1 | 13 | 126 | 420 | 930 | 1650 | 3100 | 4368 |
Н.Новгород | 99,3 | 30 | 33 | 17 | 4,7 | 3,1 | 5,1 | 218 | 2 | 25 | 99 | 281 | 685 | 1350 | 2320 | 3820 | 5230 |
| Новосибирск | 99,3 | 39 | 42 | 24 | 9,1 | 0,1 | 5,7 | 227 | 89 | 205 | 488 | 910 | 1550 | 2430 | 3290 | 4270 | 5450 |
Иркутск | 95,2 | 38 | 40 | 25 | 8,9 | 1,1 | 2,8 | 241 | 58 | 172 | 458 | 864 | 1730 | 2600 | 3300 | 4320 | 5780 |
Казань | 99,3 | 30 | 35 | 18 | 5,7 | 2,8 | 5,7 | 218 | 1 | 20 | 117 | 328 | 790 | 1520 | 2480 | 3800 | 5230 |
Киев | 99,3 | 21 | 26 | 10 | 1,1 | 7,2 | 4,3 | 187 | | 1 | 5 | 36 | 165 | 502 | 1128 | 2352 | 4484 |
Киров | 99,3 | 36 | 19 | 5,8 | 1,5 | 5,3 | 231 | 6 | 61 | 173 | 428 | 960 | 1750 | 2790 | 4080 | 5550 | |
Самара | 99,3 | 27 | 36 | 18 | 6,1 | 3,8 | 5,4 | 206 | 1 | 10 | 114 | 400 | 890 | 1490 | 2360 | 3780 | 4950 |
С-Петербург | 101,2 | 25 | 28 | 11 | 2,2 | 4,3 | 4,2 | 219 | | | 21 | 83 | 273 | 708 | 1533 | 2878 | 5240 |
Саратов | 99,3 | 25 | 34 | 16 | 5 | 5,3 | 6 | 198 | | 2 | 38 | 232 | 665 | 1320 | 2200 | 2570 | 4780 |
Свердловск | 97,3 | 31 | 38 | 20 | 6,4 | 1,2 | 5 | 228 | 19 | 50 | 154 | 465 | 1030 | 2340 | 3300 | 4080 | 5700 |
Минск | 99,3 | 25 | 30 | 10 | 1,2 | 5,4 | 5,4 | 203 | | 4 | 19 | 71 | 232 | 635 | 1344 | 2745 | 4860 |
Москва | 99,3 | 25 | 32 | 14 | 3,2 | 4,8 | 4,9 | 205 | 3 | 15 | 47 | 172 | 418 | 905 | 1734 | 3033 | 4910 |
Ростов | 99,3 | 22 | 27 | 8 | 0,6 | 8,7 | 6,5 | 175 | | | 5 | 41 | 178 | 494 | 1130 | 2720 | 4200 |
Ульяновск | 97,3 | 31 | 36 | 18 | 5,7 | 3,2 | 5,8 | 213 | | 12 | 94 | 330 | 800 | 1560 | 2420 | 3660 | 511- |
Харьков | 99,3 | 23 | 28 | 11 | 2,1 | 6,9 | 5 | 189 | | 1 | 10 | 55 | 254 | 656 | 1420 | 3060 | 4550 |
Челябинск | 99,3 | 29 | 36 | 20 | 7,1 | 2 | 4,5 | 216 | 7 | 39 | 166 | 520 | 1110 | 1950 | 2980 | 3920 | 5180 |
Приложение 2
studfiles.net
Системы отопления: схемы и чертежи
Чертежи системы отопления, схемы – все это является важным моментом, когда проходит процесс проектирования системы отопления. Далее следует техническая эксплуатация систем отопления, которая должна быть верной. При построении чертежа можно использовать специальные программы для рисования схем отопления. Однако чтобы чертеж был понятен всем, на него наносятся условные обозначения системы отопления.

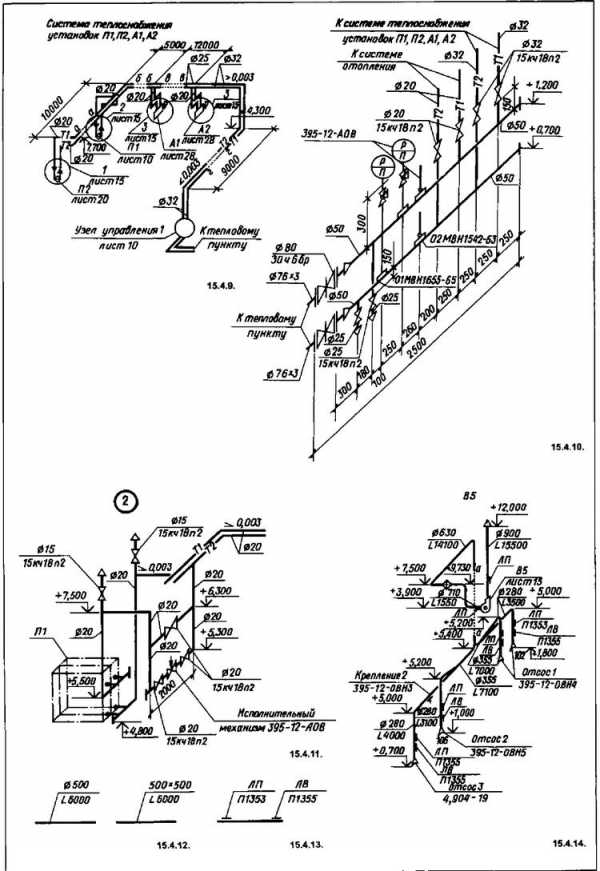

Аксонометрическая схема системы отопления
Обозначения
Каждый элемент системы отопления, схемы имеет свой знак маркировки.
- П – приточные системы, установки систем, вытяжные системы;
- В – установки систем;
- У – занавесы воздушного типа;
- А – отопительные агрегаты;
Это были маркировки, которые касались системы отопления с механическим побуждением.
Для отопительной системы с принудительным побуждением характерны другие условные обозначения на чертежах отопления:
- Ст – стояк отопительной системы;
- ГСт – главный стояк отопительной системы;
- ГВ – ветвь горизонтальная;
- К – компенсатор.
Чертежи отопления частного дома таких маркировок представлены на рисунке 15.4.1. На плане-схеме установки отопительных систем изображены точками диаметров 1-2 мм.
Разрезы систем отопления и их планы выполняются в масштабах, представленных ниже:
Для вентиляционно-отопительных установок:
Рекомендуем к прочтению:
- Схема-размещение, план – 1:400, 1:800;
- Разрезы и планы – 1:50, 1:100;
Для систем вентиляции и отопительных систем:
- Разрезы и планы – 1:100, 1:200;
- Фрагменты разрезов и планов – 1:50, 1:100;
- Узлы – 1:20, 1:50;
- Схемы – 1:100, 1:200;
Те же данные, но в изображении детального типа – 1:2, 1:5, 1:10.
Планы и разрезы отопительных систем обычно совмещаются с разрезами и планами систем вентиляции и кондиционирования воздуха.
Техническое обслуживание систем отопления предусматривает, что на разрезах и планах отопительных систем указываются такие показатели, как: разбивочные оси здания и дистанция между ними, отметки главных площадок и чистых полов на этажах, сечения трубопроводов и воздуховодов, количество радиаторных секций, длина и количество труб ребристого типа, и другие детали.
Наименование планов в таком чертеже, как аксонометрическая схема системы отопления, делают по типу «План на отм. 3.000», «План 3 — 7 этажей». Если на разных уровнях, но в пределах одного и того же этажа будут выполнены два или более плана, то их необходимо именовать следующим образом: «План 2—2», «План 3—3».
Чертежи отопления и систем вентиляции выполняются в изометрической фронтальной проекции аксонометрического типа. На схемах элементы отопительных систем будут указаны графическими значениями условного типа.
Если у трубопроводов слишком большая протяженность или у трубопроводов, или у воздуховодов слишком сложное расположение, то изображаться на схеме они будут с разрывами. Пример такой схемы – рисунок 15.4.8.
На схемах компоненты системы отопления представлены в виде графических обозначений. Перед тем, как нарисовать схему отопления, следует учесть, что на отопительных схемах указываются такие компоненты, как трубопроводы, их уклоны и значения диаметра, такие нагревательные компоненты, как стояки и другие.
Пример оформления схем отопительной системы будет представлен на рисунке 15.4.8, а на рисунке 15.4.9 будет представлен пример схемы установок системы теплоснабжения.
Рекомендуем к прочтению:
Если здание жилого плана, то обычно принципиальная схема отопления выполняется только для его подземной части. Для части здания надземного типа выдается принципиальная схема системы отопления стояков и, если нужно, разводка по чердаку здания.
Принципиальная схема отопления

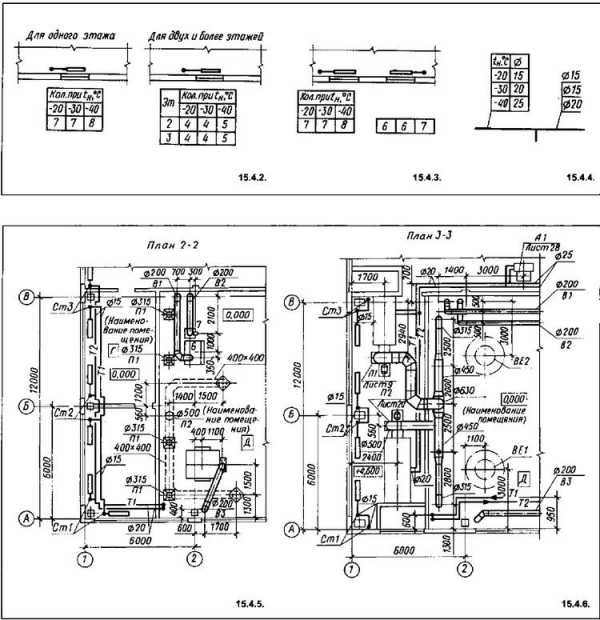

На рисунках 15.4.2 – 15.4.4 показаны количество секций и размеры диаметра для расчета температуры воздуха для зданий, которые имеют два этажа и более.
Чертеж участка отопления и системы вентиляции

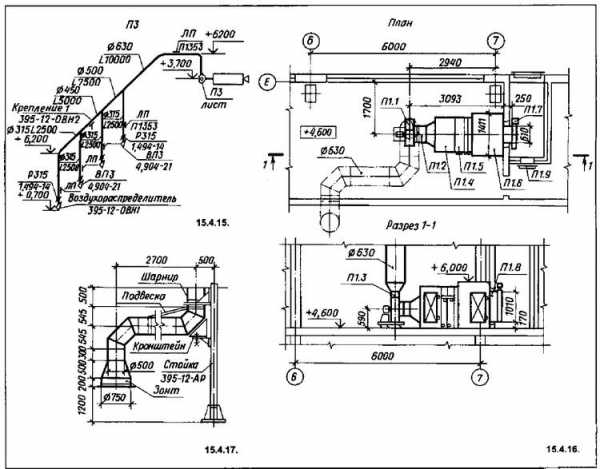

Чертеж системы отопления частного дома и установок для теплоснабжения обычно изображает такие детали, как:
- аксонометрия системы отопления узлов, помогает управлять отопительной системой и установками для теплоснабжения. Данная схема указана на рисунке 15.4.10.
- к схеме узла можно указать ту или иную спецификацию. В названии узлов управления может быть представлен номер узла. Узлы схем отопительной системы и схем теплоснабжения установок представлены на рисунке 15.4.11.
На схемах систем кондиционирования и вентиляционных систем указываются такие данные, как:
- Воздуховоды, значения их диаметров, количество воздуха, который проходит через них и другое;
- Лючки, которые необходимы, чтобы выявить параметры воздуха и уровень чистки воздуходувов. Также на схемах указываются марки лючков.
Также чертеж системы отопления должен включать все данные, которые нужны во время выполнения различных работ.
Чертеж -схема системы кондиционирования и вентиляции
Если в здании установлены сразу две отопительные системы, то в названии схемы будет указан номер отопительной системы. На рисунках 15.4.14 и 15.4.15 – описание, примеры оформления таких систем как системы вентиляции.
Чертеж основных узлов вентиляции
Исполнительная схема отопления и чертежи, в которых указываются правила установки отопительных систем, представляют собой не только планы установок, но и их разрезы. Эти разрезки выполняются на схеме в упрощенном варианте, без лишних усложняющих деталей. На рисунке 15.4.17 представлена схема с общим видом.
