Как собрать одностенный дымоход? Практические советы и рекомендации.

Дымоходы в основном используются в сочетании с отопительной системой дома. Сборочный процесс дымохода в этой статье будет касаться исключительно металлических модификаций. К кирпичным дымоходам выдвигаются несколько другие требования. Важно понимать, что если будут нарушены правила в отношении монтажа дымохода из оцинкованной стали, это может в последующем привести к пожару.

На сайте http://kotlomaster.com/ Вы сможете приобрести дымоходы на наиболее выгодных условиях. Ниже будут представлены рекомендации, касающиеся монтажа подобных дымоходов. Настоятельно рекомендуется строго придерживаться их для снижения рисков нежелательных последствий.

Два способа монтажа

По сути, у подобных дымоходов существует всего два способа монтажа:

• по конденсату;
• по дыму.

Первый способ используется в том случае, если дымоход по каким-то причинам не располагает тройником для удаления конденсата. Существуют случаи, когда в тройнике в принципе нет никакой необходимости.

Сборка по дыму используется в тех случаях, когда тройник в дымоходе используется для своевременного и эффективного отвода скапливающегося конденсата. По дыму выполняется монтаж до тройника. Далее выполняется монтаж по конденсату.

Установка дымохода по конденсату выполняется следующим образом. При сборке Вы можете заметить, что у деталей есть две стороны – раструб (+) и ровная сторона (-). В случае с монтажом по конденсату следующая часть устанавливается в раструб предыдущей.

При монтаже дымохода по дыму действовать необходимо ровно наоборот.

Монтаж толстостенных дымоходов

Напомним, что помимо одностенных дымоходов существуют и толстостенные. Они состоят из двух слоёв нержавеющей стали, между которыми заключён утеплитель. Однако, и в отношении этих дымоходов действуют ровно те же правила (описанные выше).

Категорически запрещается допускать следующие ошибки во время монтажа:

• защитная плёнка не удалена;
• монтаж дымохода по дыму осуществляется без тройника для отвода конденсата;
• сборка частей дымохода выполняется некорректно.

Следуя вышеозначенным правилам, Вы гарантированно сможете самостоятельно собрать дымоход. Причём выполняемая сборка окажется технически верной и надёжной. Напомним, что при прохождении дымохода сквозь перекрытие, его поверхность должна быть отделена при помощи толстого слоя негорючего утеплителя.

В видео демонстрируется принцип сборки одностенного дымохода:

www.stroim-2014.ru

Одностенные дымоходы из нержавеющей стали

pechimax.ru

ДЫМОХОД ОДНОСТЕННЫЙ

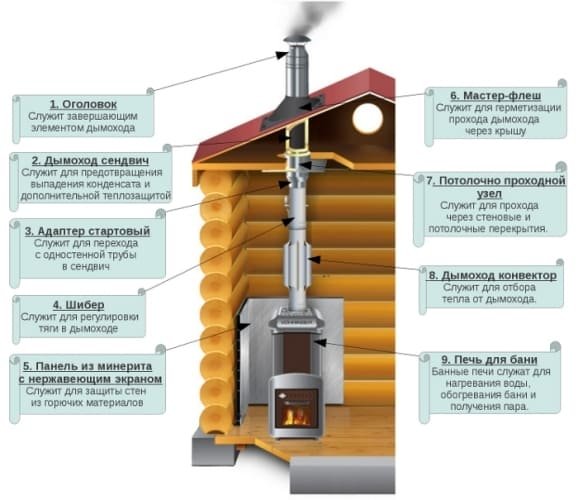

Дымоход одностенный – это воздушные каналы, благодаря котором продукты сжигания беспрепятственно выводятся в окружающую среду. Такие трубы для дымоходов изготавливаются преимущественно из нержавеющей стали и состоят из нескольких несложных элементов. Дымовые трубы очень просто собираются благодаря установленным коническим соединениям. Герметики в данном случае вам не придется использовать.

Стоит заметить, что во время процесса сгорания на трубе будут оставаться конденсат в виде азотной, серной и соляной кислоты. Труба дымохода из нержавейки отлично выдерживает все оседающие продукты сгорания, и хорошо выдерживают любые другие агрессивные проявления. При этом гладкая поверхность трубы (а такие трубы мы используем и для теплообменника банной печи) позволит беспрепятственно выводить все эти продукты. На рынке также существуют специальные элементы одноконтурного дымохода, которые позволяют совершенствовать трубы банные: это колена, тройники и шиберы. Для защиты одноконтурного дымохода используется специальный элемент «зонт», который не допускает попадания атмосферных осадков вовнутрь трубы, а для защиты от ветра имеется специальный элемент под названием «зонт-дефлектор».

Дымоход одностенный — преимущества

Далее рассмотрим некоторые основные преимущества которые имеют одностенные дымоходы от компании “Печки 52” :

• высокая огнеупорность, что гарантирует высокую безопасность;
• дымоходы банные нет необходимости устанавливать фундамент;
• труба для бани имеет небольшой вес, она не будет создавать сильных нагрузок для креплений;
• труба дымовая металлическая быстро разогревается, что позволяет очень быстро выйти на нормальный уровень тяги;
• сама конструкция не занимает много места, что позволяет ее использовать даже в самых маленьких помещениях;
• можно будет установить одноконтурную трубу из нержавейки, используя уже существующий канал;
• низкая цена на продукт, по сравнению с другими аналогами.

Как собрать одностенные дымоходы — проще простого

Конечно, такое ответственное и важное занятие как сборка дымохода банного правильнее доверить профессионалу, поскольку именно он знает как лучше всего это делается. Однако, все элементы одностенного дымохода от компании “Сталь-мастер” имеют части, с определёнными формами. Их можно не только легко собирать, но и легко изменять под ваши нужды, если изготавливать под заказ, что для нас не является проблемой.

www.pechki52.ru

Дымоход одностенный или сэндвич – Теплуха.ру

Построив, свой дом возникает вопрос как его утеплить, как сделать его оптимально пригодным для жилья.

Основным видом обогрева в современных домах используют автономные отопительные агрегаты, работающих на дровах, природном или сжиженном газе.

Продукты сгорания необходимо выводить через систему дымоходов. На современном рынке существует множество компаний, предлагающих монтаж и производство дымоходов.

Что бы правильно подобрать дымоход надо понимать их конструкцию и применение.

Существуют два вида дымоходов

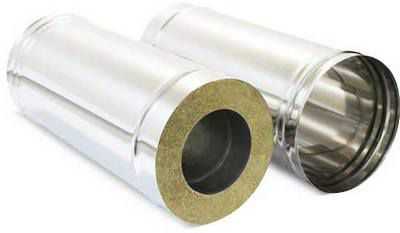

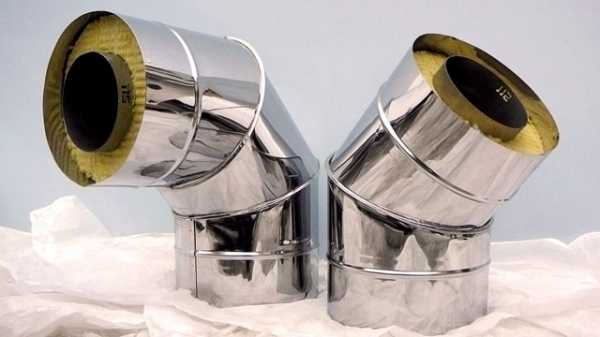

Двухконтурный (сэндвич дымоход) состоящий из двух труб, между которыми проложен утеплитель, как правило, базальтовая вата, которая является не только хорошим изолятором от холода, но и хорошим огнезащитным материалом.

Внешняя труба выполняется из нержавеющего материала 409,439.

Толщиной 1мм или 0.5мм может быть матового или зеркального исполнения.

Внутренняя труба бывает оцинкованной, а также и нержавеющей.

Выбор стали и ее толщины влияет на долговечность конструкции и соответственно на ее стоимость. На параметры и качество удаления продуктов горения это никак не влияет. Одноконтурный дымоход представляет собой обыкновенную трубу, которая может быть выполнена из нержавеющей или оцинкованной стали.

Стоимость одностенного дымохода в несколько раз меньше чем двухконтурного! Но почему тогда рекомендуют ставить сэндвич дымоход , несмотря на то что стоимость его дороже?

Конструкция двухконтурного дымохода не позволяет накапливать влагу и предотвращает образование конденсата. Все зависит от разности температуры выходящих газов горения и температуры наружного воздуха.

При большом перепаде температуры на одноконтурном дымоходе образуется конденсат, так как теплый воздух выходящих газов соприкасается с холодным воздухом, образование конденсата уменьшает срок его службы.

На внутренней стороне трубы образуется копоть от продуктов сгорания, взаимодействуя с капельками воды приводит к более быстрому процессу коррозии и выход дымохода из строя. Способ производства двухконтурного дымохода предотвращает образование конденсата.

Установка утепленного дымохода избавит вас от этой проблемы и увеличит срок службы системы. В комплект дымохода входят: тройники, заглушки, отводы, конденсатоотводчики и многое другое.

Монтаж утепленных дымоходов начинается от отопительного агрегата, с выходом трубы через стену дома или через потолок с последующим проходом через крышное перекрытие. При этом используют проходные устройства для удобства монтажа.

Особенно обязательно нужно уделять внимание пожарной безопасности. Для обеспечения хорошей тяги необходимо выводить трубу на определенную высоту, на определенном расстоянии от конька дома, чтобы избежать воздушных потоков, которые образуются при ветре.

При неправильном расположении выхода трубы может привести к противотоку. Это такое явление ,при котором воздух с улицы обратно попадает в трубу.

Отработанные газы не будут удаляться, а будут скапливаться в доме, что может привести к тяжелым последствиям… Для подбора всех необходимых элементов дымохода необходимо обратиться к специалистам.

Произвести монтаж дымохода бригадой монтажников при наличии всех комплектующих можно в течении одного рабочего дня.

Сэндвич-дымоход купить http://tp-service.com.ua/catalog/sendvich-dymohod-uteplennyj у проверенных и хорошо зарекомендовавших себя на рынке компаний.

tepluha.ru

Правила монтажа одностенного дымохода

Проектирование и установка дымоходов должны производиться в строгом соответствии действующим нормативным положениям, в частности — требованиям СНиП «Правила производства работ по ремонту дымовых каналов и печей».

Основной задачей любого дымохода является удаление продуктов горения и обеспечение эффективной тяги для поддержания огня. Уровень тяги напрямую зависит от высоты дымового канала и размеров дымохода.

При установке конструкции следует соблюдать некоторые правила:

• Высота дымохода от прибора отопления до оголовка должна составлять не менее 5 метров.
• Возвышение конструкции над коньком или парапетом рассчитывается по схеме.
• Расположение дымохода над находящимися близко друг от друга крышами соседних зданий должно быть от полутора метров и более.
• Если конструкция возвышается над кровлей больше чем на 1,5 м, необходимо дополнительно закреплять ее при помощи специальных растяжек.
• При изготовлении и монтаже дымохода рекомендуется предусмотреть наличие заглушек с конденсатоотводчиками для удаления скопившегося конденсата. Такие отверстия также необходимы для обеспечения возможности обслуживания и чистки дымового канала.
• Если кровля изготовлена из горючих материалов, то в дымоходе нужно установить искроуловитель.
• При проектировании и сборке конструкции не допускается сужение, но допускается расширение диаметра дымохода. Например, для отопительной печи с выходящим диаметром для трубы 140 мм нельзя использовать дымоход с сечением 120 мм, но можно применить конструкции по 150 мм, используя переходники.
• Длина горизонтального участка конструкции не должна быть больше метра.
• Места соединений отдельных элементов дымохода не должны совпадать с потолочными и кровельными проходами.
• Отводы и тройники нужно устанавливать таким образом, чтобы они не принимали нагрузку от элементов дымохода, расположенных над ними.

Метод сборки дымохода

Монтаж начинается снизу вверх от нагревательного прибора.

Рекомендуется собирать элементы конструкции таким образом, чтобы конденсат и отложения смол не выходили наружу.

После установки необходимо произвести испытательную топку, в процессе которой нужно проверить герметичность стыков и удостовериться в том, что расположенные рядом конструкции из горючих материалов не нагреваются до критической температуры.

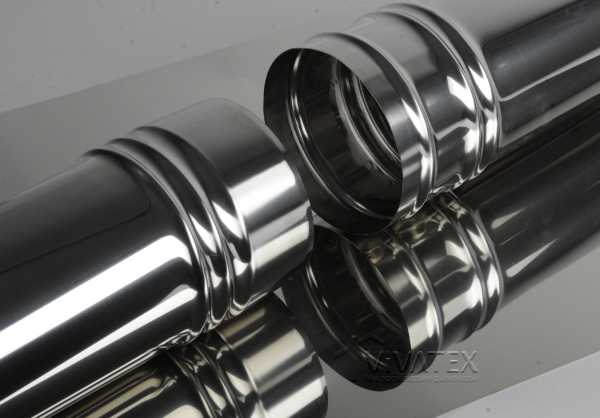

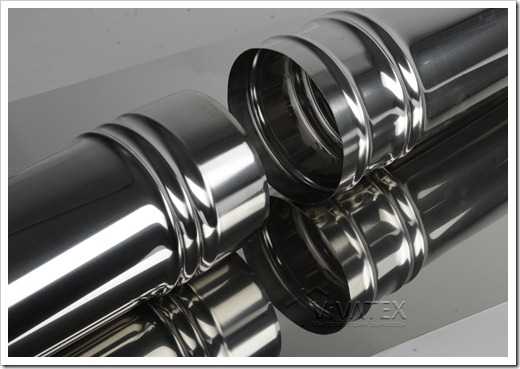

Среди современных разновидностей большой популярностью пользуются одностенные дымоходы VIVATEX благодаря их практичности и простоте установки. Узнать подробнее об изделиях и купить их можно на сайте.

www.vivatex.ru

Монтаж дымоходных систем

Выбор, проектирование и установка дымоходных систем

Первое, на что следует обращать внимание при проектировании и установке дымоходных систем, – точное соблюдение всех противопожарных и строительных норм. После создания проекта дымохода, необходимо согласовать его с органами строительного и пожарного надзора.

Как только он будет утвержден, можно приступать к монтажу. Стоит отметить, что все работы должны производиться квалифицированным персоналом.

Какой у вас теплогенератор?

Прежде чем, приступать к выбору дымохода, следует знать:

Ответы на два вышестоящих вопроса повлияют на выбор марки стали, используемой при изготовлении дымоходной системы.

Диаметр дымохода обязательно должен быть равным или большим диаметра патрубка.

При малой высоте может произойти ухудшение тяги, что, в свою очередь, повлечет уменьшение мощности генератора и отравлению продуктами сгорания. Излишне большая высота дымохода, наоборот, будет способствовать чрезмерной тяге и неполному сгоранию топлива, что, в конечном итоге, уменьшит КПД теплогенератора. Рекомендуемая высота дымохода (от выпускного патрубка генератора до устья дымоходного канала) составляет не менее 5 метров.

Что выбрать: одностенный или двустенный дымоход типа «сэндвич»?

Одностенные дымоходные системы предназначены для установки внутри помещений. Дело в том, что они не имеют утепляющего слоя, что повышает теплоотдачу печи и гарантирует более быстрый нагрев отапливаемого помещения. Одностенные дымоходы запрещается устанавливать снаружи зданий, так как без утепляющего слоя они будут очень быстро охлаждаться, а это повлечет за собой исчезновение тяги, снижение КПД генератора, закупорку дымоотводного канала и попадание ядовитых продуктов сгорания внутрь помещения.

ВАЖНО! Утепляющий слой в дымоходах для отопительных и банных печей должен быть не менее 50мм.

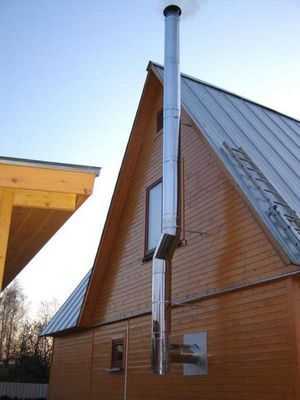

Утепленные дымоходы типа «сэндвич», предназначены для монтажа на улице и в холодных помещениях. За счет утеплителя, такой дымоход быстро нагревается и с первых минут работы поддерживает стабильную тягу.

Как выбрать материалы, используемые при изготовлении дымохода?

На марку и толщину стали влияет тип теплогенерирующего устройства (требования жаростойкости) и разновидности используемого топлива (требования кислотоустойчивости). При изготовлении дымовых труб необходимо применять специальную легированную высококачественную нержавеющую сталь с повышенной коррозионной стойкостью. Толщина материала – не менее 0,5мм.

Какой должен быть диаметр дымохода?

В диаметре дымоход должен быть не менее диаметра дымоотводящего патрубка теплогенератора. Вдобавок к этому, следует придерживаться рекомендаций изготовителя устройства. Согласно существующим нормам, скорость проходящих газов должна находиться в интервале 0,15-0,6 м/с, а степень разряжения пределах от 10 до 20 Па. Если же эти характеристики превышают указанные значения, необходимо регулировать тягу специальной шиберной заслонкой. Если скорость и разрежение, наоборот, меньше допустимых значений – то возможно попадание продуктов горения в помещение. Кроме этого, излишне сильная тяга приведет к неполноценному сгоранию топлива, его перерасходу и, естественно, существенному снижению КПД теплогенератора.

Конфигурация дымоходной системы

Проект дымохода должен быть разработан таким образом, чтобы основная его часть пролегала внутри отапливаемого помещения. Благодаря этому, можно ускорить прогрев дымового канала, свести к минимуму появление конденсата и существенно повысить коэффициент полезного действия теплогенератора.

Если в помещении установлено несколько печей, то для каждой из них должен быть проложен отдельный дымоотводный канал.

Отметим, что основная дымоотводная труба должна устанавливаться вертикально. Бывают ситуации, когда из-за особенности конструкции здания, допускается двукратное отклонение канала от вертикальной линии на значение до 30°, при этом относ трубы не должен превышать 1 метра.

Соединительный дымовой канал – это та часть дымохода, которая проходит горизонтально от теплогенерирующей установки до основного дымового канала. Длинна соединительного канала для печей, не должна быть более 1метра, а для прочих теплогенераторов – не более 3м. Если же было принято решение сделать длину канала больше указанных значений, следует проверить качество тяги. При длине канала, превышающей 2 метра, его в обязательном порядке оснащают ревизией.

Картинка Установка ревизии

ВАЖНО!  В целях безопасности, дымовые каналы должны проходить на некотором удалении от электрической проводки, газовых магистралей и прочих коммуникаций.

Общая высота дымоотводного канала (от колосника до устья дымохода) должна составлять не менее 5-ти метров. Выполнение этого условия гарантирует требуемое разрежение и отличную тягу. Допускается эксплуатировать и менее высокие дымоходы, при условии, что они будут устанавливаться в строениях, не имеющих чердака и обеспечивать приемлемый уровень тяги.

Согласно нормам, дымовые каналы могут иметь не более 3-х изгибов, причем радиус поворота не должен быть меньше диаметра трубы.

Правила сборки дымохода

В обязательном порядке сборку дымохода начинают снизу (от теплогенерирующего аппарата) и движутся вверх. Одноконтурные трубы дымоходной системы допускается насаживать непосредственно на патрубок печи или котла. Бывают случаи, когда диаметр дымохода несколько превышает диаметр патрубка. Решением проблемы становится подбор адаптера котла требуемого размера.

ВАЖНО!  Установка утепленной трубы «сэндвич» на патрубок теплогенерирующего устройства запрещена.Трубы такого типа допускается монтировать на патрубок после одностенной трубы с переход Старт-Сэндвич.

Важно отметить, что применение одностенных модулей в роли начальных элементов дымохода (к примеру, в бане), даст возможность сократить время нагрева помещения и сэкономить топливо. В полуметре до выхода в не отапливаемую часть здания либо на улицу потребуется трансформировать одностенный дымоход в утепленный, воспользовавшись переходником Старт-Сэндвич.

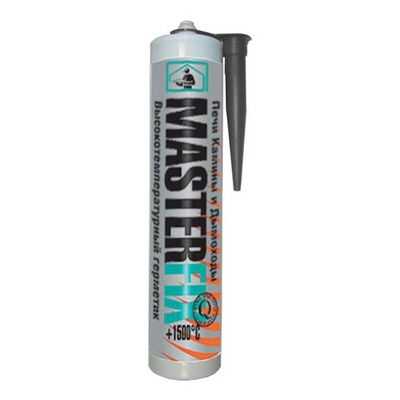

В местах соединения труб и прочих конструкционных элементов устанавливаются обжимные хомуты, надежно фиксирующие конструкцию.

Тип сборки: «по дыму» или «по конденсату»?

В настоящее время существует два типа сборки металлических дымоходов: «по дыму» и «по конденсату». Сборка «по дыму» является несовершенной и имеет один главный недостаток – угрозу вытекания конденсата из дымового канала, последующую коррозию дымоходной системы и разрушение теплоизолирующего слоя.

С дымоходными системами «Дымоходофф» данная проблема исключается, так как они собираются согласно схеме «по конденсату». Отличительной особенностью такой сборки является то, что внутренняя труба заходит внутрь предшествующей, а наружная, в свою очередь, насаживается на предыдущую. Благодаря этому, срок службы дымоходных систем на порядок возрастает.

Образовавшийся конденсат отводиться посредством конденсатоотвода, либо испаряется в печи. К выходу конденсатоотвода присоединяют шланг, который служит для сброса жидкости в специальную емкость.

Картинка Сборка «по дыму»

Картинка Сборка «по конденсату»

Крепления дымоходной системы

Чтобы перенести вес дымохода на стену, перекрытие либо фундамент используются специализированные типы креплений. С их помощью без особых усилий можно подстроить дымоходную систему под помещение любой конфигурации и при этом надежно его закрепить.

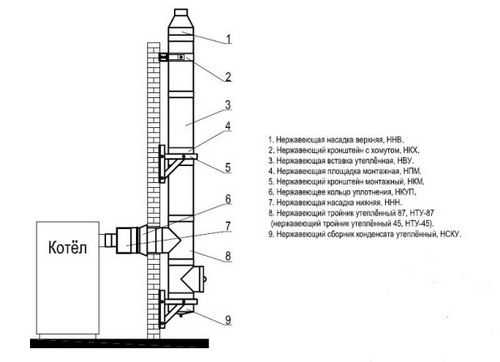

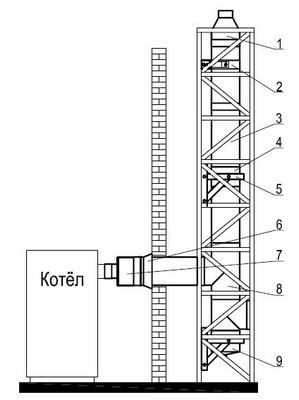

Чтобы перенести вес дымохода на стену либо мачту применяют крепление основное. Данный фиксирующий элемент монтируется через каждый 3 погонных метра дымоходной конструкции.

Для того чтобы перенести вес дымоходной системы на фундамент либо перекрытие горизонтального типа, используют опору монтажную.

Для промежуточной фиксации к стене через каждые 1,5 погонных метра применяют крепление стеновое. Данное крепление не является несущим, а лишь дополнительно фиксирует конструкцию. Важным моментом является то, что количество стыков конструкционных элементов дымохода между соседствующими креплениями не должно превышать 2.

В случае если дымоход будет возвышаться над крышей более чем на 1,2 метра, его потребуется зафиксировать при помощи растяжек. Крепление растяжек к дымоходу выполняется хомутом под растяжки.

Проход дымоходной системы сквозь перекрытия

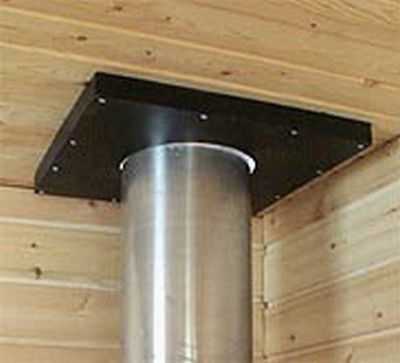

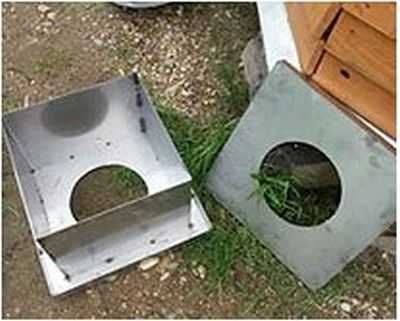

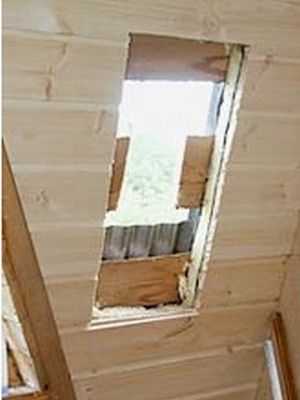

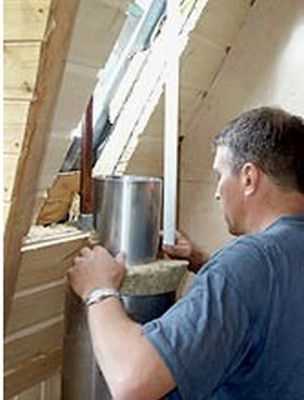

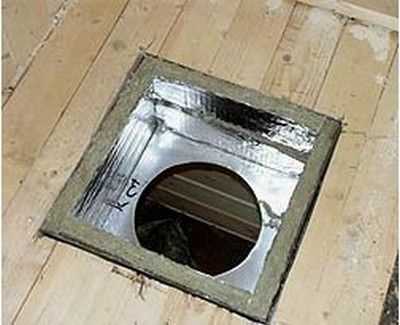

Проход сквозь перекрытия из горючих материалов. Чтобы избежать возгорания при прохождении дымохода сквозь перекрытие из горючих материалов, используют – утепленный проход перекрытия. Помимо противопожарных свойств, эта конструкция предохраняет дымоходную систему от повреждений, спровоцированных сдвигами перекрытия при температурных и влажностных колебаниях, а также усадке строения. Осуществляя монтажные работы, необходимо с точностью соблюдать все предписания Свод Правил СП 7.13130.200

Картинка Проход сквозь перекрытие из горючего материала

Прохождение сквозь негорючее перекрытие. В этом случае также допускается применять Проход перекрытия. Убедившись, что прочность негорючего перекрытия достаточная, можно применять для крепления дымохода опору монтажную. В целях безопасности, потребуется закрыть отверстие в крыше с двух сторон специальной огнестойкой пластиной.

Картинка Проход через негорючее перекрытие

Проход сквозь крышу

ВАЖНО!  Осуществляя монтажные работы, следует не забывать о том, что, согласно Своду Правил СП 7.13130.2009, минимально допустимое расстояние от дымоотвода до горючих конструкций не должно быть меньше 380 мм. Отметим, что обязательным условием является – обработка конструкций огнезащитным составом.

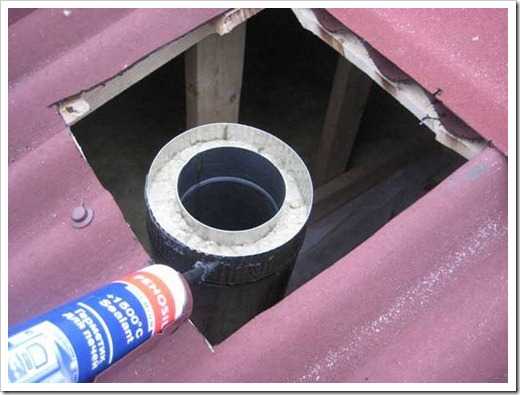

Для того чтобы вывести дымоход на улицу сквозь крышу, необходимо использовать специальный элемент – проход кровли. Дымоход собирается таким образом, чтобы при прохождении сквозь крышу или перекрытие внутри прохода не было стыков дымохода.

Картинка Проход кровли

Допустимые возвышения дымоходов над строениями

Картинка

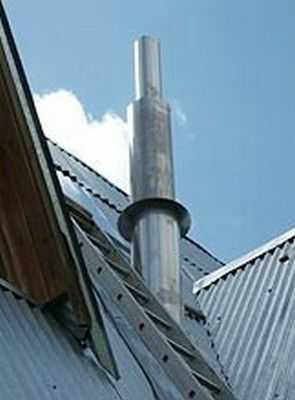

Возвышение дымоотвода над крышей

В этом случае, дымоход должен возвышаться над кровлей не менее чем на 0,5м.

ВАЖНО!  Чтобы исключить повреждение дымохода под действием сильного ветра или снежных масс, его последняя возвышающаяся часть в обязательном порядке фиксируется на растяжках либо посредством мачтообразной конструкции.

В подобной ситуации дымоход должен располагаться на одной линии с коньком.

Дымоход должен возвышаться не ниже линии, прочерченной вниз от конька к уровню горизонта под углом 10°.

• Если в непосредственной близи дымохода находятся жилые постройки, он должен возвышаться не менее чем на 1,5 метра. Для ориентира берется конек кровли ближайшего здания.

Окончание дымохода

После того, как утепленный дымоход будет установлен, его последний модуль накрывается сверху конусом. Данный элемент служит для защиты теплоизоляционного слоя от вредоносного воздействия атмосферных осадков. Сверху на конус фиксируется специальный зонт или дефлектор. Основное назначение зонта – предотвращение проникновения дождя и снега внутрь дымоходного канала. Дефлектор, несколько отличается от зонта и предназначен – для избежание ветрового «запирания». Благодаря особой конструкции, дефлектор, посредством набегающих воздушных потоков, создает разрежение на выходе дымохода. Благодаря этому, поддерживается отличная тяга при любых погодных условиях.

Картинка

xn--d1aaxiab6bae1d.xn--p1ai

Дымоход из нержавеющей стали – особенности монтажа своими руками

Установка любого обогревательного прибора или сооружения, работающего на твёрдом, жидком или газообразном топливе, печи, камина или котла, потребует обязательного монтажа системы отвода отработанных продуктов сгорания. Еще не так давно особой альтернативы не было – приходилось возводить кирпичную конструкцию либо прибегать к применению асбестоцементных труб, недостатков у которых гораздо больше, нежели достоинств. В настоящее время ситуация кардинально изменилась – великолепную универсальность показывает дымоход из нержавеющей стали.

В умелых руках комплект деталей из нержавейки превращается в универсальный инструмент, дающий возможность в кратчайшие сроки смонтировать дымоходную систему, в полной мере отвечающую всем требованиям действующих стандартов и требований безопасности. Кроме того, общая смета установки дымохода, даже при кажущейся дороговизне комплектующих, всегда будет привлекательнее, нежели другие варианты. При грамотном подходе и знании основных принципов монтажа, сборка подобной системы является вполне посильной задачей для любого хозяина дома.

Дымоход из нержавеющей стали

Что собой представляет дымоход из нержавеющей стали

Прежде всего, несколько слов о том, что собой представляет комплект деталей для сборки дымохода из нержавеющей стали.

Возможны три варианта:

• Комплектующие из однослойного материала, толщиной от 0,6 до 2 мм, так называемые, моно-системы. Они, безусловно, дешевле, но область их применения существенно ограничена. Используются они только лишь внутри утепленного помещения, так как большая разница температур снаружи и внутри трубы приведет к абсолютно не нужному перерасходу энергоносителей, к обильному образованию конденсата в полости, скажется на общей производительности и долговечности всей отопительной системы. Единственное их достоинство – то, что внутри помещения их зачастую используют, как вторичные источники тепла – например, к ним можно смонтировать баки для подогрева воды или наружные жидкостные или воздушные теплообменники.

Однослойные и сэндвич-трубы

• Детали из гофрированной нержавейки – они используются для создания криволинейных переходов, например, от самого отопительного прибора к жесткому участку дымохода. Однако, далеко не всегда они отличаются нужной прочностью и термоустойчивостью, и нередко инспектора контролирующих органов просто отказывают в согласовании проектов с использованием гофры.
• Самые универсальные – комплектующие из разряда сэндвич-труб, в которых между внутренним и наружным нержавеющим покрытием проложен слой несгораемого материала, имеющего высокие показатели термоизоляции – как правило, это базальтовая минвата. Подобные элементы можно смело использовать как для внутренней, так и для наружной прокладки дымохода.

Следующий вопрос – марка нержавеющей стали. Металлический блек у всех деталей практически одинаков, а вот эксплуатационные характеристики могут значительно разниться. Поэтому при выборе обязательно стоит обратить внимание на маркировку изделий:

• Сталь марки 430 – применяется для деталей, в наименьшей степени подверженных агрессивному воздействию. Как правило, из нее изготавливаются внешние кожуха – окружающая влажная атмосфера для нее не страшна.
• 409 сталь – оптимально подходит для приборов, работающих на твердом топливе (для каминов, печей).
• Сталь 316 – обогащена включениями никеля и молибдена. Это повышает ее термоустойчивость и стойкость к химическому (кислотному) воздействию. Если требуется дымоход для газового котла – то это будет правильный выбор.
• Марка стали 304 во многом повторяет 316, но содержание легирующих добавок в ней ниже. В принципе может быть заменой аналогу, с преимуществом в более низкой цене.
• Марки 316i и 321 являются наиболее универсальными. Температурный предел их эксплуатации – порядка 850ºC, и это в комплексе с высокой устойчивостью к кислотному воздействию и отличной пластичностью.
• Нержавейка 310S– самый «элитный» материал, который, наряду со всеми остальными положительными качествами, отличает устойчивость к температурам до 1000ºC.

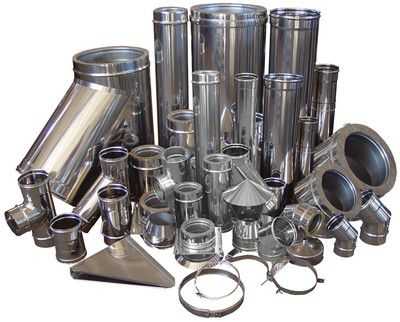

Ассортимент выпускаемых нержавеющих деталей для дымохода очень разнообразен, и способен удовлетворить потребностям практически любой проектируемой системы.

Ассортимент комплектующих очень широк

• Прямые участки протяженностью от 330 до 1000 мм. Все они имеют специльное раструбное сопряжение, не требующее никаких дополнительных элементов.
• Колено (отвод) 45º, применяется при необходимости изменения направления дымохода на вертикальных или наклонных участках.
• Отводы 90º – как правило, используются для перехода от короткого горизонтального участка у отопительного прибора к основной части дымоходной трубы.
• Тройники под углом в 45 либо 87º — устанавливаются в месте монтажа сборника конденсата либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (требуется отдельное согласование контролирующих органов).
• Ревизионные элементы дымохода – предназначены для регулярного контроля и прочистки системы.
• Сборник конденсата – устанавливается в нижней части главного вертикального участка и служит для регулярного освобождения дымохода от скопившейся влаги.
• Элементы верхней части дымохода – искрогаситель, колпак, гидроизоляционная юбка.
• Можно приобрести и специальные элементы для прохождения через стену, межэтажное перекрытие или кровлю. Если подобные детали поставщиком не предусмотрены, их нужно будет изготовить самостоятельно.

Предварительный расчёт системы дымохода

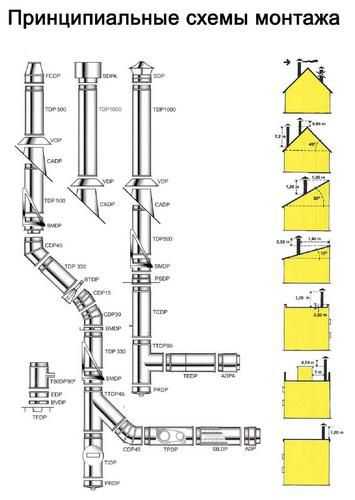

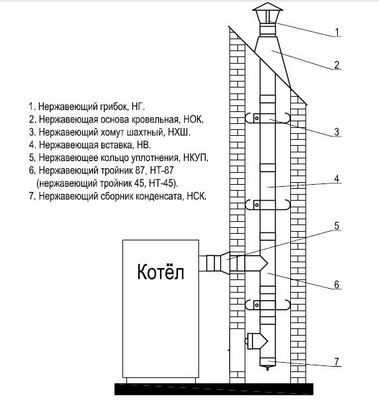

Принципиальные схемы монтажа дымоходов из нержавейки

При планировании установки нержавеющего дымохода необходимо учесть несколько важных критериев, которые предусмотрены специальными основополагающими документами службы технического надзора:

1. Общая высота дымохода не может быть менее 5 м – для обеспечения нормальной тяги.

2 .Не допускается устройство горизонтальных участков более 1000 мм длиной.

3. В неотапливаемых помещениях либо на открытом пространстве (на улице) запрещена установка элементов, не имеющих собственной термоизоляции.

4. Особое внимание превышению среза дымохода над кровлей:

• Если крыша плоская – не менее 500 мм.
• Те же требования, если расстояние от трубы до конька скатной кровли менее 150 см.
• При расстоянии от 150 до 300 см – труба должна быть, как минимум, вровень с высотой конька.
• При больших расстояниях срез трубы не должен быть ниже линии в 10º от горизонта высоты конька.
• Бывают ситуации, когда к основному зданию пристроены другие строения. В этом случае высота трубы должна быть, как минимум, выше их верхнего уровня.

5. Если дымоход проходит через кровлю из горючих материалов, обязательным условием является установка искрогасителя.

6. Самые ответственные участки – проход через стены, перекрытия, кровлю, особенно, если они выполнены из горючих материалов. Если труба неизолированная (одностенная), то расстояние между ней и перекрытием должно быть не менее 1000 мм. Такое, собственно, не практикуется, но даже при толщине «сэндвича» 50 мм минимальный зазор должен быть 200 мм.

7. Не допускаются стыки труб в толще стен или перекрытий. Минимальное расстояние от пола, потолка, стены – 700 мм

8. При проходе дымохода даже через негорючую кровлю минимальный зазор между трубой и покрытием не может быть менее 130 мм.

9. Обязательно учитываются два основных правила:

• На горизонтальном или наклонном участке от отопительного прибора или печи трубы монтируются «по дыму», т.е. так, чтобы продукты сгорания свободно передвигались по внутреннему каналу. На практике это – трубы надевается на предыдущую от котла.
• На вертикальном участке дымохода все наоборот – монтаж идет «по конденсату», с тем расчётом, чтобы стекающая образовавшаяся влага «не имела шансов» попасть в утеплитель. Таким образом, каждый последующий участок трубы вставляется в нижестоящий.

10. Диаметр трубы ни в одном из своих сопряжений не может быть меньше, нежели штатный выходной патрубок отопительного прибора.

11. Общее количество поворотов дымохода, независимо от их угла – не более трех.

Дымоход может иметь внутреннюю схему расположения, с прохождением через помещения дома. В этом случае применяются либо термоизолированные сэндвич-трубы, либо сам дымоход может закрываться кирпичной кладкой.

Схема дымохода внутри помещения

В последнее время, с широким распространением двуслойных изолированных деталей, более популярной схемой стало внешнее его размещение, с креплением кронштейнами к наружной стене,

Расположение дымохода снаружи на кронштейнах …

либо с монтажом специальной несущей конструкции из металлического профиля.

… или на специальной несущей конструкции.

Достоинства такого размещения очевидны – нет необходимости устраивать сложные термоизолированные проходы через межэтажные перекрытия и кровлю.

Монтаж дымохода из нержавейки

Собственно, если схема дымохода тщательно продумана, получено согласование контролирующих органов (это – обязательное условие), закуплены все необходимые детали будущей системы, то сам монтаж не представляет особой сложности. Все элементы снабжены адаптированными участками сопряжения, и присоединение их одного к другому является простой и интуитивно понятной задачей.

Стыки труб, особенно внутри жилого помещения, желательно дополнительно усилить специальным герметиком, выдерживающим температуру до 1000—1500º — его несложно найти в специализированных магазинах, занимающихся реализацией комплектующих для дымоходов. Это позволит гарантировано избежать проникновения в помещения опасных для здоровья продуктов сгорания и снижения тяги в системе.

Герметик для дымоходных систем

При креплении дымохода на внешней стене на кронштейны расстояние между ними должно быть не более 2 м. Обязательным является кронштейн (опора) в местах прохода трубы чрез стену и крепления сборника конденсата (ревизионного отсека).

Если монтаж ведется внутри помещений, то главное внимание уделяется местам прохода через перекрытия. Некоторые производители дымоходных систем включают в свой ассортимент специальные элементы для этих целей. Но, если таковых нет, их несложно изготовить и самостоятельно.

Самостоятельно изготовленный короб для прохода через перекрытие

По сути, это короб с центральным отверстием для прохождения трубы соответствующего диаметра, и длиной стенок, обеспечивающих требуемое расстояние дымохода от материала перекрытия. Очень часто его изготавливают также их нержавеющей стали.

Он же, установленный в нужное место

Он крепится в толще перекрытия, свободное пространство в нем заполняется негорючим материалом (базальтовой ватой или керамзитом). Сверху и снизу он может быть закрыт декоративной пластиной.

Сверху и снизу можно закрыть пластиной

На кровле – несколько другой подход.

• Во-первых, если она имеет определенный угол с горизонтом, отверстие под трубу будет иметь не круглую, а эллипсовидную или прямоугольную вытянутую форму.

Вырез в кровле под дымоходную трубу

• Во-вторых, следует сразу учитывать расположение потолочных балок и стропил – необходимо, чтоб дымоход проходил примерно по центру расстояния между ними.

Монтаж прохода через кровлю

• В-третьих, помимо термоизоляции, необходимо предусмотреть сверху гидроизоляцию – так, чтобы атмосферные осадки или сконденсировавшаяся влага не проникали в чердачное помещение. Сегодня несложно приобрести специальные гибкие элементы, которые подойдут под любой профиль кровли.
• Нелишним на дымоходную трубу будет одеть «юбку», которая защитит стык с кровлей от прямого попадания дождя.

«Юбка» для защиты прохода через кровлю от прямого попадания дождевых струй

Сверху труба увенчивается оголовком – зонтиком. В ряде случаев, о которых уже упоминалось, потребуется установка специального элемента – искрогасителя.

Видео. Мастер-класс по монтажу нержавеющего дымохода

По сути, если схема монтажа продумана до мелочей, согласована с контролирующими организациями, то сама установка превращается в легкую «игру в детский конструктор». Конечно, не стоит воспринимать все так упрощенно – соответствующие навыки чтения чертежей, слесарной работы, умение пользоваться электроинструментом, аккуратность, последовательность в работе потребуются в полной мере.

kamin-expert.ru
