Одноступенчатые горелки – Одноступенчатые, двухступенчатые и модулируемые газовые горелки

Содержание

Особенности двухступенчатых атмосферных и дутьевых горелок ООО «НПО «Вр КС»/ А. Сердюков

Использование двухступенчатых горелок во всех случаях позволяет экономить до 15 % газового топлива, по сравнению с одноступенчатыми горелками, как атмосферными, так и дутьевыми.

Потери тепла и газа при работе одноступенчатых горелок

Одноступенчатые горелки двух типов функционируют по принципу «включено–выключено». Во время работы одноступенчатой горелки КПД котлоагрегата соответствует его величине, указанной в техническом паспорте изделия, как правило, «не ниже 90 %». Когда такая горелка «выключена», тепло из котлоагрегата вместе с воздухом в прямом смысле вылетает в дымовую трубу под действием ее тяги. Это особенно заметно и существенно в котлах наружного размещения, в которые может поступать воздух, охлажденный до температуры -45 °C. Этим воздухом осуществляется съем полезного тепла с теплообменника котла и удаление его в атмосферу. КПД котла в этом случае отрицателен, так как в атмосферу удаляется полезное тепло из системы отопления. Выключается же  одноступенчатая горелка часто, так как проектировщики при  подборе котла ориентируются на самую холодную неделю и завышают необходимую мощность котлоагрегата до 50 %. Потери газа в одноступенчатых горелках вследствие их выключений достигают 15–20 %. Это происходит при использовании таких горелок любого типа – как атмосферных, так и дутьевых.

Преимущества двухступенчатых горелок

Учитывая вышеизложенное, специалисты ООО «НПО «Верхнерусские коммунальные системы» (ООО «НПО «Вр КС») разработали и освоили с 2016 г. двухступенчатые атмосферные и дутьевые горелки. В целях организации бесперебойного горения в схемы управления горелкой введены регулирующие шаровые краны, с помощью которых удалось согласовать мощности горелок котлоагрегата с мощностью системы отопления. Атмосферные горелки производятся мощностью 20–500 кВт, дутьевые – 40–1000 кВт, причем дутьевые горелки все  двухступенчатые. КПД котлов с двухступенчатыми горелками составляет при работе обеих ступеней 90–91 %, а при работе на первой ступени – 94–95 %. Горелки выключаются только в аварийных случаях, средневзвешенный КПД котла наружного размещения КСУВ и КСВ составляет 92–93 %. Экономия газа, по сравнению с экономией, полученной  при использовании одноступенчатых горелок  импортного производства, – 11–17 %.

При применении атмосферных двухступенчатых горелок за счет организации постоянного режима работы первой ступени достигается примерно такой же эффект экономии, по сравнению с одноступенчатыми импортными и отечественными горелками, как и при использовании двухступенчатых дутьевых горелок, производимых ООО «НПО «Вр КС».

Специалистам компании удалось при применении первой ступени атмосферной горелки мощностью до 100 кВт организовать модулируемое горение в пределах 10–100 %, что недостижимо для атмосферных горелок импортного и отечественного производства. Первая ступень атмосферной горелки ООО «НПО «Вр КС» выполнена электронезависимой. Благодаря этому, котлы наружного размещения КСУВ обеспечивают подогрев теплоносителя посредством первой ступени горелки при полном отсутствии электроэнергии. Этим обеспечивается надежная защита котла и системы отопления от размораживания. Для котлов наружного размещения это еще и самый эффективный способ. На аналогах оборудования от других производителей этого не предусмотрено, и замораживание теплоносителя в таких котлах наружного размещения при длительном отсутствии электроэнергии — рядовое явление.

ООО «НПО «Вр КС» выпускаются дутьевые горелки ГДК (горелки диффузионно-кинетические), обладающие уникальными шумовыми характеристиками. При работе двух ступеней такой горелки уровень звукового давления даже ниже, чем при работе двухступенчатой атмосферной горелки. Таким образом, использование котлов КСУВ и КСВ с горелками ГДК предпочтительнее с любых точек зрения.

Ввиду того что электросхема двухступенчатых горелок ГДК элементарна, ее обслуживание доступно электрику 3-го разряда, что позволяет надеяться на качественную эксплуатацию горелок и котлоагрегатов, оснащенных этими горелками. Газовая схема горелок ГДК очень проста и подобна газовым схемам атмосферных горелок. Сервисное обслуживание газовой части горелок доступно соответствующим специалистам районных газовых организаций по месту нахождения владельца котла. ООО «НПО «Вр КС»  производятся и поставляются по заказу все необходимые запасные части к горелкам ГДК, компания производит их капитальный ремонт через 4 года эксплуатации. Кроме уникальных шумовых характеристик, горелки ГДК способны работать в котлах наружного размещения при температуре окружающей среды до -45 °C; расходуют в три раза меньше электроэнергии; в два раза легче импортных горелок той же мощности; характеризуются меньшей длиной факела, чем у лучших дутьевых горелок импортного производства; в два раза дешевле импортных горелок той же мощности.

Отличные характеристики двухступенчатых горелок ГДК дают нам надежду на успешное преодоление кризиса.

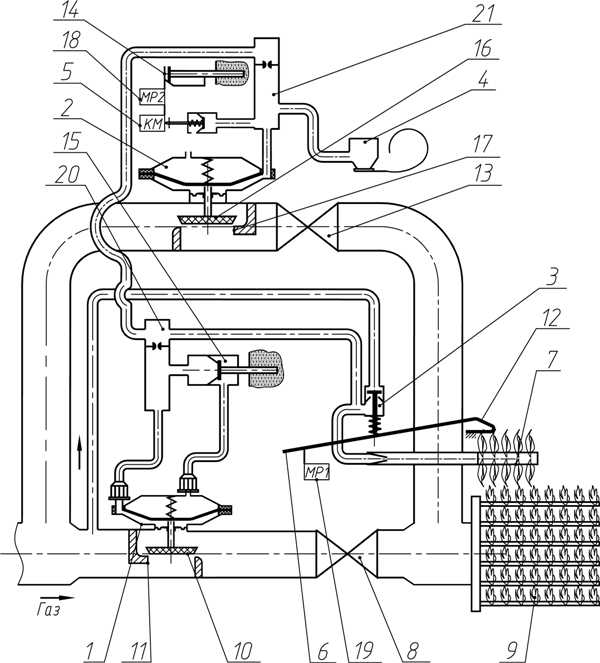

 Принципиальная схема двухступенчатой горелки (см. рис.):

1 – клапан-отсекатель; 2 – устройство многофункциональное регулирующее УМР-М1; 3 – датчик пламени и сетевого газа; 4 – датчик газа; 5 – магнитный пускатель; 6 – пусковой рычаг; 7 – запальная горелка; 8 – ­ кран первой ступени; 9 – основная горелка; 10 – клапан; 11 – седло клапана; 12 – термобиметаллическая пластина; 13 – кран второй ступени; 14 – датчик предельной температуры; 15 – терморегулятор; 16 – клапан; 17 – седло; 18 – микропереключатель датчика температуры; 19 – микропереключатель датчика пламени; 20, 21 – канал управления, соответственно, первой  и второй ступеней

Статья из журнала "Аква-Терм", №2/16, рубрика "Отопление и ГВС"

Опубликовано: 05 апреля 2016 г.

вернуться назад

Читайте так же:

aqua-therm.ru

Разновидности газовых горелок для котлов: вентиляторные, диффузионные, многоступенчатые

Ключевой компонент в отопительной домашней сети – это котёл. И самой предпочтительной моделью является газовая, чему способствует доступность данного вида топлива вкупе с экономичность такого способа отопления. Успешность работы котлов во многом зависит от вида и качества их горелок.

Версии газовых горелок

Горелка для газового топлива

В газовых горелках (ГГ) ассимилируются газ и кислород из поступающего воздуха. Образованный состав  зажигает искра от пьезокомпонента или электрический импульс. Получается стабильный факельный огонь.

Газовые горелки для котлов могут трудиться на таком топливе:

  •  газе
  •  твёрдом
  •  жидком

Сегодня также существуют комбинированные версии для котлов. Они используют различное горючее безе перенастройки оборудования.

Версии ГГ по методу внедрения кислорода в отдел сгорания:

  1. атмосферные;
  2. вентиляторные;
  3. диффузно-кинетические.

По виду контроля над огнём ГГ бывают:

  1. с одной ступенью;
  2. с двумя ступенями;
  3. с двумя ступенями и плавным контролем;
  4. модулируемые.

Критерии, предъявляемые к ГГ:

  1. соответствие нормам безопасности;
  2. создание и поддержание стабильного огня;
  3. стремительное и качественное зажигание газового состава;
  4. лёгкость монтажа фитильного компонента;
  5. долгий эксплуатационный срок;
  6. шумы в рамках санитарных нормативов.

Атмосферные ГГ

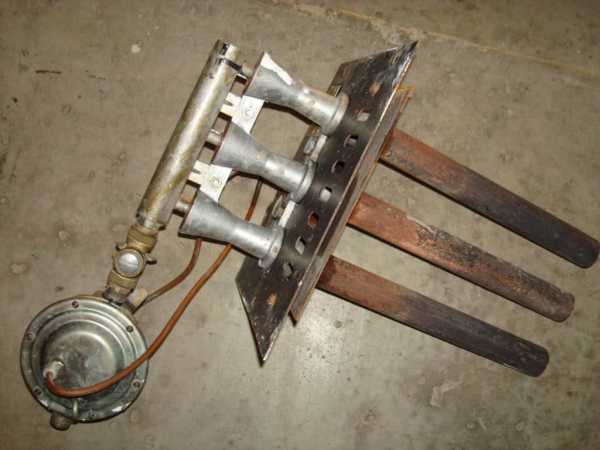

Атмосферная газопламенная горелка

Обычно такие газовые горелки для котлов задействуют в напольных версиях котлов. Мощь этих агрегатов невелика: отопительный потенциал позволяет отопить строение площадью до 100 кв.м. Другая разновидность атмосферных горелок (также называемых турбированными) приспособлена для газовых котлов, которые по умолчанию настраиваются на использование природного газа. В случаях смены горючего ставится другая версия ГГ. Данную работу стоит доверить специалисту.

В атмосферных версиях воздух направляется в зону соединения с газом естественным способом. Методы зажигания такой газовой смеси: пьезорозжиг или электроимпульс.

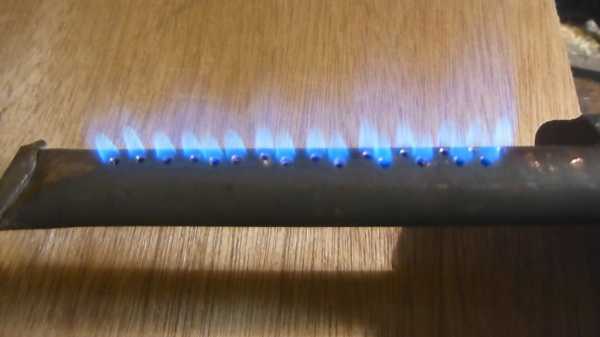

Конструкция данной горелки – полая трубка с множеством отверстий или сеть трубок, в которых движется газ под определённым давлением.

Турбированная горелка в газовые котлы, ее плюсы:

  • надёжная работа;
  • простота конструкции;
  • безопасность;
  • отсутствие шумов;
  • компактные параметры;
  • малая масса.

Вентиляторные ГГ

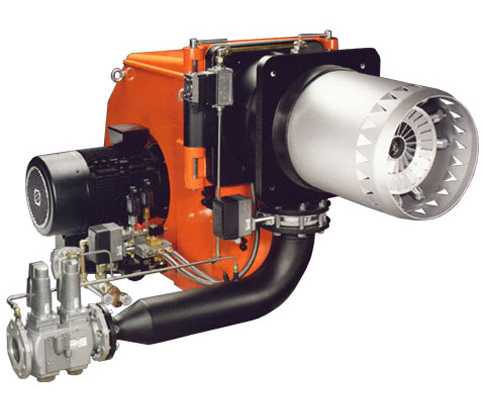

Вентиляторная газовая горелка

В моделях с вентиляторной (наддувной) горелкой воздух в отдел сгорания направляют интегрированные вентиляторы. При их участии серьёзно развивается КПД котла, а горючее тратится экономнее. Атмосферные аналоги при покупке уже значатся в составе котла. А вентиляторные версии – это дополнительные приборы. Их нужно закупать отдельно.

Наддувная газовая горелка обычно используется в аппаратах с закрытым отделом сгорания, где газ моментально смешивается с подаваемым порциями воздухом. По виду они напоминают блок, в котором прибор для сжигания газовой смеси соединен с вентилятором. Современные модели автоматизированы, что гарантирует безопасное применение этой газовой техники.

Наддувные ГГ могут быть вихревыми и прямоточными. В первых есть выходные отверстия лишь круглого сечения. Во вторых – и круглого, и прямоугольного.

В фитильных вентиляторных аппаратах горючее сжигается в изолированном отделении, что сделано для безопасности при работе с газовым котлом.

Плюсы вентиляторных ГГ:

  1. высокий КПД.
  2. надёжная конструкция теплообменника.

Их минусы:

  1. сильные шумы;
  2. зависимость от энергосети;
  3. большие траты электричества;
  4. огромные цены.

Причиной шумов, во многом, является не вентилятор, а газо-воздушные потоки, покидающие сопло этой ГГ под большим давлением. В современных моделях этот недочёт устраняется за счёт установки глушителя.

Хоть у этих горелок есть ряд минусов, благодаря ним газовые котлы работают намного эффективнее. Такие горелки применяют и тогда, когда топливом становится не газ, а мазут, дерево, солярка, либо уголь. Когда тип горючего – газ, горелка может эффективно трудиться, даже если в магистральной сети отмечаются серьёзные скачки давления.

Диффузионно-кинетические ГГ в котел

Диффузно-кинетическая работа базируется на следующем принципе: воздух, требующийся для сжигания горючего, оказывается в отделе не полностью. И немного позже добавляется в огонь.

Эти горелки для котла очень редко внедряют в бытовые версии. Обычно они задействованы в промышленной технике.

Внизу сектора сгорания сосредотачивается подвид указанных горелок. Они именуются, как подовые.

Комбинированные версии

Комбинированная горелка

При использовании модулированной горелки горючим может служить и газ, и мазут, и солярка. При данных условиях не нужны какие-либо технические изменения оборудования.

В один блок внедрены опции для горения разного топлива. Такое достоинство актуально для хозяев, пока не имеющих магистрального газа. Также эта опция полезна для экономных трат топлива.

Эти отопительные горелки имеют тотальную автоматизацию для контроля над режимом сжигания, силой огня и другими действиями котла. Благодаря интеллектуальной автоматике минимизируется участие пользователя в контроле над газовой техникой.

Правда у этих горелок есть весомые недочёты, заметно снижающие их популярность:

  1. очень сложное устройство;
  2. низкий КПД;
  3. весьма сложная операция перенастройки аппарата при смене горючего. Здесь должен работать профессионал из газовой службы;
  4. колоссальные цены.

Как уже было замечено, горелки могут отличаться по методу управления огнём.

Версии с одной ступенью

Одноступенчатые горелки трудятся в одном режиме. А если задействована автоматика,  газовая горелка часто отключается и включается. При этом формируется обусловленная температура теплового носителя, что пагубно сказывается эксплуатационном периоде горелки и КПД самого котла.

Вариации с двумя ступенями

Для выстраивания работы двухступенчатой горелки имеются два режима или меняющаяся мощность огня. Если с помощью одной ступени котёл работает максимально, то при переключении на вторую ступень, производительность сокращается на 50-60%.

Варьирование режимов в котлах осуществляется автоматически по сигналу особых датчиков. Они управляют температурой теплового носителя. Также режимы могут поменяться, когда у газа в магистральной сети меняется давление.

У переключения в котле на менее истязающий режим имеются определённые достоинства:

  1. Происходит экономия газа или прочего топлива.
  2. У всей техники развивается эксплуатационный период, так как уменьшается число включений и отключений.

У аппарата с двумя ступенями может быть плавная перемена режимов.

Модулируемые варианты

Модулируемая мультитопливная горелка

Модулируемые версии отличаются высочайшей практичностью и экономностью. Их работа основывается на плавном контролировании горящего огня. Вследствие этого мощность отопительного агрегата сосредотачивается в спектре 10 – 100%.

По способу контроля над пламенем эти приборы делятся на следующие горелки:

  1. имеющие механическую технологию контроля;
  2. имеющие пневматическую технологию;
  3. версии с электронным контролем.

Сильные стороны модулируемых версий заключены в наименьшей цикличности операций включения – выключения. Это благоприятно отражается на продуктивности всей отопительной техники и её эксплуатационном периоде.

Также, когда работа строится с котлами, оснащёнными модуляционными ГГ, образуется определённая экономия горючего – 15%. Здесь ещё важно грамотно настроить оборудование.

Модуляционные ГГ можно задействовать в рабочих котлах с таким и прочими видами горелок. Так отпадает надобность в смене довольно дорогого агрегата. Потребуется лишь закупка самой горелки и вызов мастера для её монтажа и настройки всей технологии.

Способы обозначения ГГ

Обозначаются все газовые горелки в соответствии с актуальными нормативами и правилами. Далее приведены некоторые примеры обозначений, определяющих производительность и опции аппарата.

Вид прибора маркируется буквами. И буква «Г» свидетельствует о том, что прибор является горелкой.

Если указано ГМ, значит, что позволено применение прибора в котлах, работающих на газе и мазуте.

Дс — свидетельство наличия у горелки удлинённого газового сектора.

Р – обозначение ротационной модели.

П – в приборе используется форсунка, её ротор вращается на правую сторону.

Л — ротор вращается по обратному вектору (как часовая стрелка)

От направления вращения обозначенного ротора определяется участок монтажа самой горелки в секторе сгорания.

Итоги

Таким образом, если ваш загородный дом обогревается с помощью котла АОГВ или комбинированного котла с газовой горелкой, то при покупке данного аппарата следует обращать внимание как на мощность приобретаемого оборудования, так и на остальной функционал. Особое внимание уделяется газовой горелке, ведь верный выбор обеспечит качественный полноценный прогрев вашего дома, а также экономию на горючее и эксплуатационный период всей отопительной техники.

pechiexpert.ru

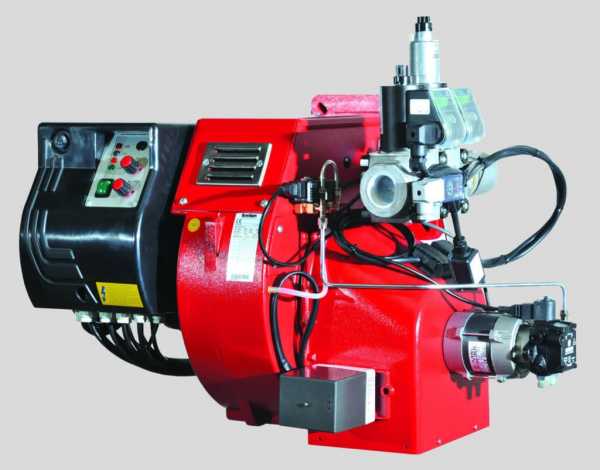

KOTEL - Газовые одноступенчатые горелки FBR

Одноступенчатая наддувная горелка.
• Виды топлива:
природный газ, низшая теплотворная способность 8,83…10,53 кВт·ч/нм3,
пропан (опция), низшая теплотворная способность 25,89 кВт·ч/нм3.
• Максимальная тепловая мощность: 34; 58; 93; 174; 232 и 349 кВт.
• пламенная голова горелки из жаропрочной стали, конструкция которой позволяет достичь высокой стабильности факела.
• Газовая рампа полностью собрана, элетрические подключения выполнены.
• Кубическая конструкция обеспечивает:
- удобный доступ,
- простое техническое обслуживание,
- небольшое количество инструмента и комплектующих,
- сохранение регулировок головки горелки.
• дутьевой энергосберегающий асинхронный электродвигатель дутьевого вентилятора.
• полный комплект электрооборудования в корпусе горелки с щитом управления.
• Однофазное напряжение питания 230 В ~ 50 Гц.
• Класс защиты IP 40.
• Максимальная рабочая температура 60°C.
• Соответствует стандартам EN 676 и Европейским директивам, таким как:
- 2004/108/CE Directive E.M.C.;
- 2006/95/CE Directive L.V.;
- 2006/42/CE Directive M.D.;
- 97/23/CE Directive P.E.D.;
- 2009/142/CE Directive GAS.

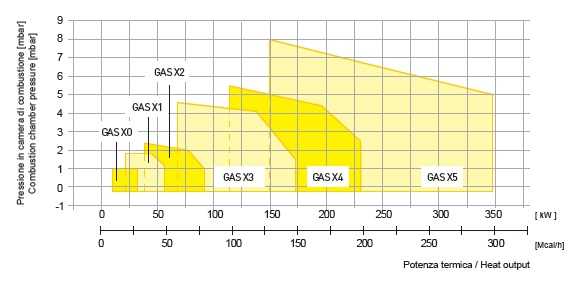

Рабочие поля GAS X0-X1-X2-X3-X4-X5 CE

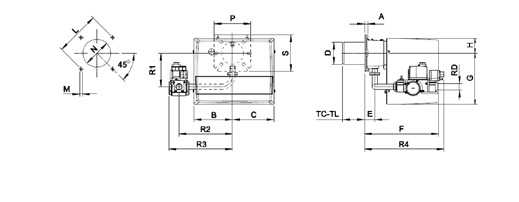

Установочные размеры горелочного устройства GAS X0-X1-X2-X3-X4-X5 CE

Комплект поставки:
• литой алюминиевый корпус с кожухом из композитного материала,
• пламенная голова горелки,
• газовая рампа,
• элементы крепления к котлу,
• Руководство по монтажу, эксплуатации и техническому обслуживанию.

Газовые горелки FBR соответствуют действующим нормам ЕС, сертифицированы по системе ГОСТ Р (EAC), соответствуют действующим техническим регламентам РФ и Таможенного Союза.

prof-kotel.ru

KOTEL - Одноступенчатые горелки FBR серия GM X

• Одноступенчатая наддувная горелка.
• Виды топлива:
природный газ, низшая теплотворная способность 8,83…10,53 кВт·ч/нм3,
пропан (опция), низшая теплотворная способность 25,89 кВт·ч/нм3.
дизельное топливо, вязкостью 1,6 - 6,0 мм2/с при 20 град. С, низшая теплотворная способность 11,86 кВт·ч/кг.
• Максимальная тепловая мощность: 34,3; 69,8; 151,0 и 232,0 кВт.
• пламенная голова горелки из жаропрочной стали, конструкция которой позволяет достичь высокой стабильности факела.
• Газовая рампа полностью собрана, элетрические подключения выполнены.
• Ручной переключатель для выбора топлива.
• Жидотопливная линия, включая форсунки, насос и гибкие шланги.
• Кубическая конструкция обеспечивает:
- удобный доступ,
- максимальную компактность, минимальный вес,
- простое техническое обслуживание,
- небольшое количество инструмента и комплектующих,
- сохранение регулировок головки горелки.
• дутьевой энергосберегающий асинхронный электродвигатель дутьевого вентилятора.
• полный комплект электрооборудования в корпусе горелки с щитом управления.
• Однофазное напряжение питания 230 В ~ 50 Гц.
• Класс защиты IP 40.
• Максимальная рабочая температура 60°C.
• Соответствует стандартам EN 676 / EN276 и Европейским директивам, таким как:
- 2014/30/UE Directive E.M.C.;
- 2014/35/UE Directive L.V.;
- 2014/68/EU Directive M.D.;
- 97/23/CE Directive P.E.D.;
- 2009/142/CE Directive GAS.

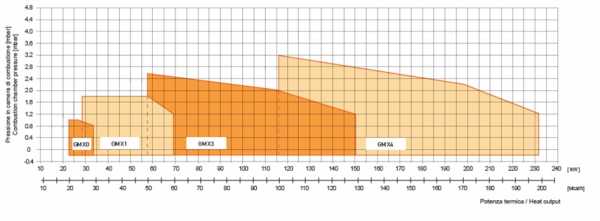

Рабочие поля GM X0-X1-X3-X4

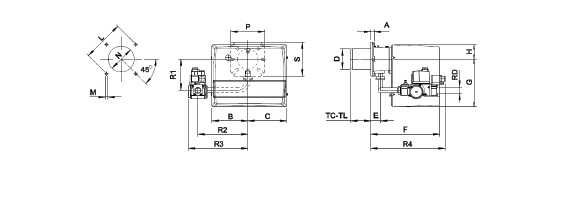

Установочные размеры горелочного устройства GM X0-X1-X3-X4

Комплект поставки:
• литой алюминиевый корпус с кожухом из композитного материала,
• пламенная голова горелки,
• газовая рампа,
• жидкотопливные форсунки,
• жидкотопливные шланги,
• элементы крепления к котлу,
• Руководство по монтажу, эксплуатации и техническому обслуживанию.
Газовые горелки FBR соответствуют действующим нормам ЕС, сертифицированы по системе ГОСТ Р (EAC), соответствуют действующим техническим регламентам РФ и Таможенного Союза.

prof-kotel.ru

Одноступенчатые горелки - PDF

Вентиляторные газовые горелки

Инструкция по установке, эксплуатации и тех. обслуживанию Вентиляторные газовые горелки RUS Двухступенчатые Модель BS1D BS2D BS3D BS4D Тип 915T1 916T1 917T1 918T1 СОДЕРЖАНИЕ 1. ОПИСАНИЕ ИЗДЕЛИЯ 1.1 Комплект

Подробнее

Вентиляторная газовая горелка

Инструкции по монтажу, эксплуатации и техническому обслуживанию Вентиляторная газовая горелка Одноступенчатый режим работы Артикул МОДЕЛЬ 3761915 RS5 УКАЗАТЕЛЬ 1. ОПИСАНИЕ ГОРЕЛКИ. 1 4. РАБОТА... 7 1.1

Подробнее

Технические характеристики

Технические характеристики Модель BS1 BS2 BS3 BS4 Тип регулировки Одноступенчатый Мощность квт 16-52 35-91 65-189 110-246 Мкал/час 13,8-44,7 30,1-78,2 55,9-162,5 94,6-211,6 Рабочая температура С мин/макс

Подробнее

Технические характеристики

Технические характеристики Модель RS 28/1 RS 38/1 Тип регулирования Одноступенчатый Серводвигатель тип RBL - Время работы с 6-28 - Мощность квт 160-330 163-349 232-465 Мкал/ч 137.6-283.8 140-300 200-400

Подробнее

Технические характеристики

Технические характеристики Модель BS1D BS2D BS3D BS4D Тип регулировки Двухступенчатый Серводвигатель тип R.B.L. Время работы с 6 28 Мощность квт 16/19-52 35/40-91 65/75-189 110/140-246 Мкал/ч 13,8-44,7

Подробнее

Одноступенчатый режим работы

Инструкция по установке, использованию и тех. обслуживанию Газовые вентиляторные горелки Одноступенчатый режим работы Артикул Модель 3761112 BS1 3761212 BS2 3761316 BS3 3761416 BS4 СОДЕРЖАНИЕ: СОДЕРЖАНИЕ:...2

Подробнее

Технические характеристики

Технические характеристики Модель F5 F10 F20 Тип регулировки Одноступенчатый Мощность квт 30 60 54 107 95 202 Мкал/ч 25,8 51,6 46,4 92 81,7 173,7 Расход топлива кг/час 2,5 5 4,5 9 8 17 Рабочая температура

Подробнее

МОДЕЛИ: GAS XP25/MCE GAS XP40/MCE-XP60/MCE 073024_3B 05 РЕГУЛИРОВКА РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (Р.А.) Реле давления воздуха контролирует наименьшее давление воздуха, создаваемое вентилятором. Для регулировки

Подробнее

Технические характеристики

Технические характеристики Модель RIELLO 40 D 8 RIELLO 40 D 17 Тип регулировки Одноступенчатый Мощность квт 35-100 80-197 Мкал/ч 30-85 68-170 Расход дизельного топлива кг/ч 2,9 8,3 6,7 16,6 Рабочая температура

Подробнее

ОДНОСТУПЕНЧАТЫЕ ГАЗОВЫЕ РАМПЫ

ОДНОСТУПЕНЧАТЫЕ ГАЗОВЫЕ РАМПЫ ОБЩИЕ РЕКОМЕНДАЦИИ И ПРАВИЛА БЕЗОПАСНОСТИ - После вскрытия упаковки проверьте компектацию изделия, и в случае несоответствия обратитесь к продавцу; - Запрещается использовать

Подробнее

Вентиляторные газовые горелки

Инструкция по установке, эксплуатации и тех. обслуживанию Вентиляторные газовые горелки Двухступенчатый режим работы Модель Артикул BS 1 D 3761512 BS 2 D 3761612 BS 3 D 3761716 BS 4 D 3761816 СОДЕРЖАНИЕ

Подробнее

ÃÀÇÎÂÛÅ ÃÎÐÅËÊÈ.

ÃÀÇÎÂÛÅ ÃÎÐÅËÊÈ ДВУХСТУПЕНЧАТЫЕ ПРОГРЕССИВНЫЕ RS Артикул Наименование Мощность 3762010 RS 5D* 160/208-345 3783207 RS 28 t.c. 81/163-325 3783208 RS 28 t.l. 81/163-325 3784107 RS 38 t.c.(m) 105/232-440 3784108

Подробнее

Технические характеристики

Технические характеристики Модель 140 T/G 200 T/G 300 T/G 450 T/G Тип регулирования Мощность Трехступенчатый квт 380/830-1660 557/1186-2372 712/1779-3560 890/2670-5340 Мкал/ч 327/714-1428 479/1020-2040

Подробнее

RIELLO G20D КОД ТИП 484Т1

Горелки на солярке RIELLO G20D КОД 3748414 ТИП 484Т1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Тепловая мощность - Расход 71 / 95 240 квт - 6/8 20 кг/час Топливо Солярка, максимальная вязкость 6 мм 2 /с (1,5 Е) при 20

Подробнее

GULLIVER RG ДИЗЕЛЬНЫЕ ГОРЕЛКИ. Функциональные характеристики. Диаграммы рабочих областей ОДНОСТУПЕНЧАТЫЕ

ДИЗЕЛЬНЫЕ ГОРЕЛКИ ОДНОСТУПЕНЧАТЫЕ GULLIVER RG Артикул Наименование Мощность квт 3736500 RG0R 16,6-27,3 3736800 RG0.1 22,5-35,6 3736700 RG0.1R 21,3-36,7 3736300 RG1 32,0-60,0 3736400 RG1R 20,0-60,0 3736200

Подробнее

Жидкотопливные горелки

Инструкция по установке, эксплуатации и тех. обслуживанию Жидкотопливные горелки RUS Двухступенчатые горелки Артикул Модель 3736650 RG1RKD 3738000 RG2D 3739400 RG3D 3739700 RG4D СОДЕРЖАНИЕ 1. ОПИСАНИЕ

Подробнее

ГОРЕЛКИ НА ДИЗЕЛЬНОМ ТОПЛИВЕ

ГОРЕЛКИ НА ДИЗЕЛЬНОМ ТОПЛИВЕ Технический паспорт Руководство по монтажу, эксплуатации и техническому обслуживанию ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Модель ECO 3 ECO 3R ECO 5 ECO 5R ECO 7 ECO 7R ECO 10 Мощность, кг/час

Подробнее

Дизельные горелки. Диаграммы рабочих областей ОДНОСТУПЕНЧАТЫЕ

Дизельные горелки ОДНОСТУПЕНЧАТЫЕ СЕРИЯ GULLIVER RG Артикул Наименование Мощность квт 3736500 RG0.R 16,6 27,3 3736800 RG0.1 22,5 35,6 3736700 RG0.1R 21,3 36,7 3736300 RG1 32,0 60,0 3736400 RG1R 20,0 60,0

Подробнее

ЖИДКОТОПЛИВНАЯ ГОРЕЛКА

ЖИДКОТОПЛИВНАЯ ГОРЕЛКА Одноступенчатая работа Код Модель Тип 8099000 SIME MACK TR 809900 SIME MACK TR 809900 SIME MACK TR СОДЕРЖАНИЕ. ОПИСАНИЕ ИЗДЕЛИЯ. Комплект поставки. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ. Технические

Подробнее

ГОРЕЛКИ НА ДИЗЕЛЬНОМ ТОПЛИВЕ

www.energomir.su ГОРЕЛКИ НА ДИЗЕЛЬНОМ ТОПЛИВЕ Технический паспорт Руководство по монтажу, эксплуатации и техническому обслуживанию 2 ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ модель ECO 3 ECO 3R ECO 5 ECO 5R ECO 7 ECO 7R

Подробнее

Технические характеристики

Технические характеристики Модель RS 500/M BLU Тип регулирования Двухступенчатый прогрессивный или модуляционный Диапазон модуляции при максимальной мощности 5 1 Серводвигатель тип LKS 310 Мощность квт

Подробнее

ЖИДКОТОПЛИВНАЯ ГОРЕЛКА

ЖИДКОТОПЛИВНАЯ ГОРЕЛКА Одноступенчатая работа КОД МОДЕЛЬ ТИП 8099060 SIME MACK 7 440T СОДЕРЖАНИЕ. ОПИСАНИЕ ИЗДЕЛИЯ. Комплект поставки 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 2 2. Технические характеристики 2 2.2

Подробнее

PRESS 450 T/G

Дизельные горелки ТРЕХСТУПЕНЧАТЫЕ СЕРИЯ PRESS T/G Наименование Мощность квт 3476821 PRESS 140 T/G t.c. 380/830 1660 3476822 PRESS 140 T/G t.l. 380/830 1660 3477721 PRESS 200 T/G t.c. 557/1186 2372 3477722

Подробнее

Технические характеристики

Технические характеристики Модель PRESS 140 T/N ECO PRESS 200 T/N ECO PRESS 300 T/N ECO Режим работы Трехступенчатый Коэффициент модуляции по отношению к максимальной мощности 2 1 Серводвигатель тип LKS

Подробнее

ИЗВЛЕЧЕНИЕ СМЕСИТЕЛЬНОГО КОМПЛЕКТА

МОДЕЛИ: GL 20/2-30/2 FGP 50/2 ДВУХСТУПЕНЧАТЫЕ 070049_3C 02 ИЗВЛЕЧЕНИЕ СМЕСИТЕЛЬНОГО КОМПЛЕКТА Извлечение смесительного комплекта может производиться без снятия горелки с котла: 1) Снять крышку (9) ослабив

Подробнее

Газовые вентиляторные горелки

Инструкции по монтажу, эксплуатации и техническому обслуживанию Газовые вентиляторные горелки Одноступенчатый режим работы RS/1 АРТИКУЛ МОДЕЛЬ 3782020 RS 28/1 3782021 RS 28/1 3782120 RS 38/1 3782121 RS

Подробнее

NGS 20 (F) NGS 30 (F) NGS 40 (F) NGS 50 (F)

Воздухонагреватель газовый ALPINE AIR Модели NGS 20 (F) NGS 30 (F) NGS 40 (F) NGS 50 (F) Инструкция по сервисному обслуживанию Модель Способ установки Тип 1 Технические характеристики. NGS-20/ NGS-20F

Подробнее

Руководство по эксплуатации электронных регуляторов давления моделей: ЭДД-5, ЭДД-1, ЭДД-3, ЭДД 2-Р, ЭДД-12-Р, ЭДД-АС

Руководство по эксплуатации электронных регуляторов давления моделей: ЭДД-5, ЭДД-1, ЭДД-3, ЭДД 2-Р, ЭДД-12-Р, ЭДД-АС Благодарим Вас за покупку изделия нашей марки! Мы гарантируем Вам высокое качество и

Подробнее

Инструкция по монтажу и эксплуатации

Инструкция по монтажу и эксплуатации Вальный привод для секционных ворот KGT 6.5 Обязательно ознакомьтесь с инструкцией перед началом проведения работ. В случае возникновения технических вопросов, обращайтесь

Подробнее

ПОИСК НЕИСПРАВНОСТЕЙ Nuvola 3

ПОИСК НЕИСПРАВНОСТЕЙ Nuvola 3 Перед началом любых манипуляций не обходимо произвести предварительные проверки: 1) Убедиться, что газ, вода и электричество подключены к котлу. a) Электричество = 230В 50Гц;

Подробнее

РУКОВОДСТВО ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ

РУКОВОДСТВО ПО МОНТАЖУ И ОБСЛУЖИВАНИЮ Проточные напорные водонагреватели типа PERFECT 7000, 8000, 9000 Преимущества применения проточного напорного водонагревателя Perfect Значительная экономия электрической

Подробнее

RLS (газ-дизельное топливо)

ДВУХТОПЛИВНЫЕ ГОРЕЛКИ ДВУХСТУПЕНЧАТЫЕ RLS (газ-дизельное топливо) Артикул Наименование Мощность квт 3483200 RLS 28 100/163-325 3484100 RLS 38 116/232-442 3484600 RLS 50 145/290-581 3485000 RLS 70 232/465-814

Подробнее

docplayer.ru

Автоматическое регулирование мощности горелки котлов

Газовое отопление жилых и производственных зданий осуществляется под контролем автоматических систем управления.

Современные технологии позволяют производить тонкую регулировку заданного температурного режима, при этом экономно расходуя топливо. Такой результат был достигнут за счет применения горелок с функцией регулирования мощности.

Газовая горелка – это устройство, производящее смешивание газа и воздуха и сжигающее эту смесь в камере сгорания.

Автоматическая система регулирования температурного режима

Самая примитивная система автоматического регулирования заданной температуры с участием газовой горелки работает следующим образом: газ подается на горелку, воспламеняется за счет системы розжига, и происходит стабильное горение. При этом горелка работает на всю свою мощность.

Когда достигается определенное температурное значение теплоносителя или воздуха в помещении, то горелка гаснет. Для поддержания заданной температуры происходит ее постоянное включение и выключение.

Классификация газовых горелок по типу регулирования температуры

С развитием технологий были разработаны новые, усовершенствованные методы автоматического регулирования температуры:

  1. Одноступенчатые горелки – это примитивные устройства, их принцип работы описан выше. Они работают в одном режиме.
  2. Двухступенчатые горелки – это устройства, способные работать в двух режимах (40 и 100% от общей мощности), автоматически переключаясь между ними.
  3. Плавно-двухступенчатые – это горелки, работающие в двух режимах (40 и 100%), но их переключение между режимами осуществляется более плавно, что существенно увеличивает экономию топлива и качество поддержания температуры
  4. Модулируемые газовые горелки – это самые функциональные устройства, способные работать в широком диапазоне мощностей (от 10 до 100 %). Такие горелки способны поддерживать температурный режим с отклонением всего 20С от заданного значения. При этом растет экономичность сжигания топлива, и снижаются температурные нагрузки на элементы отопительного агрегата.
Медный теплообменник является самым эффективным из всех, так как имеет хорошие показатели теплопроводности и тонкие стенки. Но он плохо переносит высокие температурные напряжения, поэтому имеет малый срок эксплуатации. В сочетании с модулируемой горелкой срок его службы становится продолжительнее.

Газовые горелки с возможностью изменения степени горения имеют высокую стоимость, но их эффективность быстро окупит затраты:

  • экономия до 30% горючего;
  • температура поддерживается в узком диапазоне;
  • увеличивается эксплуатационный срок всего агрегата.

Основные элементы автоматической системы управления

Приборы, включенные в электрическую цепь горелки для осуществления автоматической работы:

  1. Реле максимального и минимального давления газа имеет простую конструкцию, что сказывается на его длительном сроке эксплуатации. Его принцип действия состоит в том, что давление газа воздействует на мембрану, а в случае его отклонения от заданного значения происходит срабатывание, и регулирующий клапан производит необходимую регулировку. Реле минимального давления газа осуществляет защиту от падения давления газа до критического значения, а реле максимального давления осуществляет регулировку, не допуская превышения допустимого значения.
  2. Термостат является сигнализатором достижения предельных значений температуры. По его сигналу происходит изменение режимов горения.
  3. Контроллер горения – это элемент, объединяющий работу всей горелки в единый процесс. Работа горелки делится на несколько точек, которым соответствует определенное положение воздушной заслонки и регулирующего топливного клапана. При получении сигнала о низкой температуре происходит открытие соответствующих механизмов для увеличения мощности горения. Работа контроллера основывается на сигналах различных датчиков (давление, температура).
  4. Реле минимального и максимального давления теплоносителя осуществляют защиту системы отопления от чрезмерного падения и увеличения давления теплоносителя. Оба случая являются опасными для продолжения работы котла, поэтому при достижении критического значения (нижнего или верхнего) происходит отключение котла, то есть прекращается подача газа.
  5. Датчик заполнения котла нужен для осуществления защиты от включения горелки без наличия теплоносителя в котле.

Подключение датчиков зависит от марки котла, эту информацию можно найти в паспорте агрегата, а особенности подключения датчиков подробно расписаны в прилагаемых инструкциях.

Подключение и настройку системы автоматики должен контролировать специалист газовой службы. Пусконаладочные работы также проводятся в его присутствии с обязательным составлением акта о пригодности оборудования к безопасной эксплуатации.

Разновидности систем автоматического управления газовым котлом

Существуют системы управления различных марок и назначений, но все они работают по схожим принципам, отличие лишь в функциональности системы и зависимости от электросети.

Все оборудования можно объединить в три основные группы:

  • энергонезависимые;
  • энергозависимые проводные;
  • энергозависимые беспроводные системы.

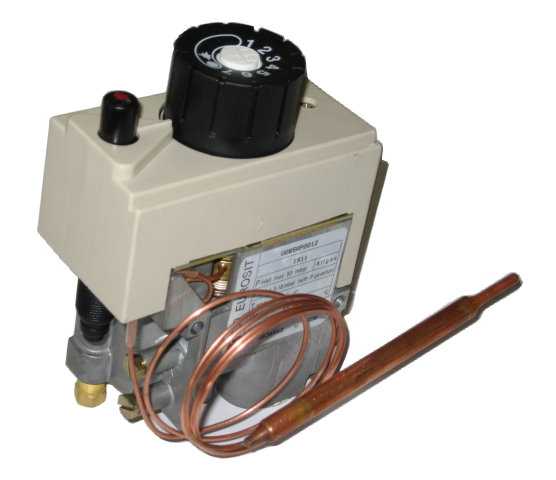

Энергонезависимая система управления газовым котлом – это самая первая автоматика для отопительного оборудования. Ее принцип действия базируется на физическом законе расширения материала при его нагревании.

Приблизительное действие этого закона можно рассмотреть на примере градусника – при нагревании ртуть расширяется и поднимается вверх по трубке, закрепленной на шкале. Обратный процесс происходит при остывании.

А теперь представьте, что подобная конструкция установлена внутри котла и измеряет температуру нагреваемого теплоносителя, только вместо ртути используется другой материал (металл).

При нагревании он расширяется и воздействует на рычажный механизм, прекращающий подачу газа. Как только теплоноситель остынет, металл сжимается, воздействует на рычаг, и подача газа возобновляется.

Энергозависимая система управления газовым котлом работает от электросети – это создает неудобство, но взамен увеличивается функциональность оборудования. Основной элемент подобных систем – термостат.

В зависимости от температурного режима он подает электромагнитный импульс на газовый клапан. Но с помощью специальной программы появляется возможность программирования температурного режима на несколько дней, недель или месяцев вперед.

Энергонезависимая беспроводная система управления газовым котлом работает по такому же принципу, что и проводной аналог. Отличие в том, что модуль управления беспроводной автоматики располагается в любом удобном для пользователя месте, при этом не соединяется проводом с агрегатом.

Некоторые системы предусматривают установку GSM модуля, который обеспечивает доступ через мобильное устройство (смартфон, планшет). Чтобы получить последние данные о состоянии оборудования, необходимо зайти в приложение на телефоне и ввести пароль.

Через мобильное устройство возможен не только контроль, но и управление котлом. А при возникновении внештатной ситуации система автоматически присылает уведомление в виде смс на указанный номер.

Современные технологии способны обеспечить полноценный автоматический контроль над работой автономной системы отопления, не создавая при этом лишних хлопот.

otoplenie-pro.com

Газовые горелки. Технические характеристики ОДНОСТУПЕНЧАТЫЕ ГАЗОВЫЕ ГОРЕЛКИ

Технические характеристики

Технические характеристики Модель BS1 BS2 BS3 BS4 Тип регулировки Одноступенчатый Мощность квт 16-52 35-91 65-189 110-246 Мкал/час 13,8-44,7 30,1-78,2 55,9-162,5 94,6-211,6 Рабочая температура С мин/макс

Подробнее

Технические характеристики

Технические характеристики Модель RIELLO 40 D 8 RIELLO 40 D 17 Тип регулировки Одноступенчатый Мощность квт 35-100 80-197 Мкал/ч 30-85 68-170 Расход дизельного топлива кг/ч 2,9 8,3 6,7 16,6 Рабочая температура

Подробнее

Технические характеристики

Технические характеристики Модель RS 28/1 RS 38/1 Тип регулирования Одноступенчатый Серводвигатель тип RBL - Время работы с 6-28 - Мощность квт 160-330 163-349 232-465 Мкал/ч 137.6-283.8 140-300 200-400

Подробнее

Технические характеристики

Технические характеристики Модель F5 F10 F20 Тип регулировки Одноступенчатый Мощность квт 30 60 54 107 95 202 Мкал/ч 25,8 51,6 46,4 92 81,7 173,7 Расход топлива кг/час 2,5 5 4,5 9 8 17 Рабочая температура

Подробнее

Дизельные горелки. Диаграммы рабочих областей ОДНОСТУПЕНЧАТЫЕ

Дизельные горелки ОДНОСТУПЕНЧАТЫЕ СЕРИЯ GULLIVER RG Артикул Наименование Мощность квт 3736500 RG0.R 16,6 27,3 3736800 RG0.1 22,5 35,6 3736700 RG0.1R 21,3 36,7 3736300 RG1 32,0 60,0 3736400 RG1R 20,0 60,0

Подробнее

ÃÀÇÎÂÛÅ ÃÎÐÅËÊÈ.

ÃÀÇÎÂÛÅ ÃÎÐÅËÊÈ ДВУХСТУПЕНЧАТЫЕ ПРОГРЕССИВНЫЕ RS Артикул Наименование Мощность 3762010 RS 5D* 160/208-345 3783207 RS 28 t.c. 81/163-325 3783208 RS 28 t.l. 81/163-325 3784107 RS 38 t.c.(m) 105/232-440 3784108

Подробнее

PRESS 450 T/G

Дизельные горелки ТРЕХСТУПЕНЧАТЫЕ СЕРИЯ PRESS T/G Наименование Мощность квт 3476821 PRESS 140 T/G t.c. 380/830 1660 3476822 PRESS 140 T/G t.l. 380/830 1660 3477721 PRESS 200 T/G t.c. 557/1186 2372 3477722

Подробнее

Технические характеристики

Технические характеристики Модель PRESS 140 T/N ECO PRESS 200 T/N ECO PRESS 300 T/N ECO Режим работы Трехступенчатый Коэффициент модуляции по отношению к максимальной мощности 2 1 Серводвигатель тип LKS

Подробнее

Технические характеристики

Технические характеристики Модель GI/EMME 1400 GI/EMME 2000 GI/EMME 3000 GI/EMME 4500 Режим работы горелки Двухступенчатый прогрессивный или модуляционный Коэффициент модуляции 3 : 1 Серводвигатель тип

Подробнее

Технические характеристики

Технические характеристики Модель ENNE/EMME 1400 ENNE/EMME 2000 ENNE/EMME 3000 ENNE/EMME 4500 Режим работы горелки Двухступенчатый прогрессивный или модуляционный (при наличии модулятора) Коэффициент модуляции

Подробнее

Промышленные блочные горелки

Промышленные блочные горелки МОДУЛЯЦИОННЫЕ ГОРЕЛКИ С НИЗКИМИ ВЫБРОСАМИ ОКСИДОВ АЗОТА (LOW NO X ) СЕРИЯ DB Наименование Мощность квт DB 4 1000/2500 5000 DB 6 1400/4000 7800 DB 9 1500/5000 9500 DB 12 1700/7000

Подробнее

Технические характеристики

Технические характеристики Модель DB 4 DB 6 DB 9 DB 12 DB 16 DB 20 Тип регулирования Модуляционный Природный газ 1 :6 Коэффициент Сжиженный модуляции при нефтяной газ 1:5 максимальной Дизельное мощности

Подробнее

ОДНОСТУПЕНЧАТЫЕ ГАЗОВЫЕ РАМПЫ

ОДНОСТУПЕНЧАТЫЕ ГАЗОВЫЕ РАМПЫ ОБЩИЕ РЕКОМЕНДАЦИИ И ПРАВИЛА БЕЗОПАСНОСТИ - После вскрытия упаковки проверьте компектацию изделия, и в случае несоответствия обратитесь к продавцу; - Запрещается использовать

Подробнее

Технические характеристики

Технические характеристики Модель TI 10 TI 11 TI 12 TI 13 TI 14 Тип регулирования Двухступенчатый прогрессивный или модуляционный Природный газ 1 :6 1 :6 1 ;6 1 :6 1 :5 Коэффициент Сжиженный модуляции

Подробнее

ГОРЕЛКИ. Газовые горелки. WSG

Газовые вентиляторные горелки «Wester Line» используются в теплогенераторах различного назначения: паровых и водогрейных котлах, промышленных печах, сушилках, системах воздушного отопления и т.д. Одно

Подробнее

СЕРИЯ BTG от 16,6 до 99 квт

cat-btg_ru.qxd /9/08 :59 PM Pagina СЕРИЯ BTG от 6,6 до 99 квт Газовые горелки cat-btg_ru.qxd /9/08 :59 PM Pagina СЕРИЯ BTG от 6,6 до 99 квт АССОРТИМЕНТ ПРОДУКЦИИ Основные характеристики серии BTG подчеркивают,

Подробнее

Вентиляторная газовая горелка

Инструкции по монтажу, эксплуатации и техническому обслуживанию Вентиляторная газовая горелка Одноступенчатый режим работы Артикул МОДЕЛЬ 3761915 RS5 УКАЗАТЕЛЬ 1. ОПИСАНИЕ ГОРЕЛКИ. 1 4. РАБОТА... 7 1.1

Подробнее

АРТИКУЛ МОДЕЛЬ ТИП P140T/G

Спецификация Дизельные горелки Режим работы трехступенчатый АРТИКУЛ МОДЕЛЬ ТИП 3476813 P140T/G 476 M1 3476814 P140T/G 476 M1 3477713 P200T/G 477 M1 3477714 P200T/G 477 M1 3478921 P300T/G 478 M1 3478922

Подробнее

Газовые вентиляторные горелки

Инструкции по монтажу, эксплуатации и техническому обслуживанию Газовые вентиляторные горелки Одноступенчатый режим работы RS/1 АРТИКУЛ МОДЕЛЬ 3782020 RS 28/1 3782021 RS 28/1 3782120 RS 38/1 3782121 RS

Подробнее

Вентиляторные газовые горелки

Инструкция по установке, эксплуатации и тех. обслуживанию Вентиляторные газовые горелки RUS Двухступенчатые Модель BS1D BS2D BS3D BS4D Тип 915T1 916T1 917T1 918T1 СОДЕРЖАНИЕ 1. ОПИСАНИЕ ИЗДЕЛИЯ 1.1 Комплект

Подробнее

КАК ПОЛЬЗОВАТЬСЯ КАТАЛОГОМ

ОГЛАВЛЕНИЕ страница КАК ПОЛЬЗОВАТЬСЯ КАТАЛОГОМ 1 ВВЕДЕНИЕ В ОБОРУДОВАНИЕ 3 ОБЛАСТИ РАБОТЫ ГОРЕЛОК 5 ПЕРЕЧЕНЬ ГОРЕЛОК 13 ПОДБОР ВЕНТИЛЯТОРНОЙ ГОРЕЛКИ 21 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 28 Газовые горелки 29

Подробнее

Газовые вентиляторные горелки

Инструкции по монтажу, эксплуатации и техническому обслуживанию Газовые вентиляторные горелки Двухступенчатый прогрессивный или модуляционный режим работы RS 160/M BLU Артикул МОДЕЛЬ 3788004 RS 160/M BLU

Подробнее

Газовые проточные водонагреватели

Therm 4000 S C закрытой камерой сгорания Описание: Постоянная электронная модуляция мощности по температуре и протоку Контроль температуры горячей воды с точностью до 1 С Включение происходит при минимальном

Подробнее

Одноступенчатый режим работы

Инструкция по установке, использованию и тех. обслуживанию Газовые вентиляторные горелки Одноступенчатый режим работы Артикул Модель 3761112 BS1 3761212 BS2 3761316 BS3 3761416 BS4 СОДЕРЖАНИЕ: СОДЕРЖАНИЕ:...2

Подробнее

ПРИНАДЛЕЖНОСТИ ДЛЯ КОТЛОВ СЕРИИ POWER PLUS

ПРИНАДЛЕЖНОСТИ ДЛЯ КОТЛОВ СЕРИИ POWER PLUS ЭЛЕМЕНТЫ СИСТЕМЫ ДЫМОУДАЛЕНИЯ И ВОЗДУХОЗАБОРА КОМПЛЕКТ ДЛЯ ЗАБОРА ВОЗДУХА ИЗ ВНЕ НАЗНАЧЕНИЕ: Котлы серии POWER PLUS поставляются подготовленные для установки

Подробнее

Область применения. контроллеры горения

"Контроллер горения" - это устройство, которое объединило процесс управления горелкой в единую универсальную систему, позволяющую достигать наибольшей эффективности. При этом настройка и обслуживание горелки

Подробнее

ÂÂÅÄÅÍÈÅ Â ÎÁÎÐÓÄÎÂÀÍÈÅ

ÂÂÅÄÅÍÈÅ Â ÎÁÎÐÓÄÎÂÀÍÈÅ Вентиляторная горелка является неотъемлемой составной частью теплогенераторов, работающих на газообразном и жидком топливе. Концерн RIELLO выпускает горелки мощностью от 16 до 32000

Подробнее

Пример подбора горелки

Газовые горелки Серия RG Полностью автоматические газовые горелки проверены и допущены к применению по нормам EN 676 и предназначена для сжигания природного (-N) и cжиженного газа (-F) согласно DVGW G

Подробнее

Описание вентиляторов

Описание вентиляторов Вентилятор предназначен для принудительной подачи воздуха в головку промышленных горелок серий TI и ER в необходимом для оптимального горения количестве и с напором достаточным для

Подробнее

Вентиляторные газовые горелки

Инструкции по монтажу, эксплуатации и техническому обслуживанию Вентиляторные газовые горелки Двухступенчатый прогрессивный или модуляционный режим работы Код Модель Тип 3789600-3789610 RS 70/M 828T1 3789601-3789611

Подробнее

Технические характеристики

Горелка вихревая газовая низкого и среднего давления Горелка газовая вихревая с принудительной подачей воздуха предназначена для сжигания природного газа в топках паровых и водогрейных котлов, печей, сушильных

Подробнее

Вентиляторная газовая горелка

Инструкции по монтажу, эксплуатации и техническому обслуживанию Вентиляторная газовая горелка Двухступенчатый прогрессивный или модуляционный режим работы КОД МОДЕЛЬ ТИП 3762200 ВS2/М 916М 3762300 ВS3/М

Подробнее

Газовые вентиляторные горелки

Газовые вентиляторные горелки Двухступенчатый прогрессивный или модуляционный режим работы Артикул Модель Тип 3753833 GAS 8 P/M 538 T1 3753834 GAS 8 P/M 538 T1 3754037 GAS 9 P/M 540 T1 3754038 GAS 9 P/M

Подробнее

Горелка на дизельном топливе

Инструкции по монтажу, эксплуатации и техническому обслуживанию Горелка на дизельном топливе Одноступенчатый режим работы Артикул МОДЕЛЬ 3736500 RG0.R 3736700 RG0.1R УКАЗАТЕЛЬ 1. ОПИСАНИЕ ГОРЕЛКИ. 1 4.

Подробнее

Вентиляторные газовые горелки

Инструкция по установке, эксплуатации и тех. обслуживанию Вентиляторные газовые горелки Двухступенчатый режим работы Модель Артикул BS 1 D 3761512 BS 2 D 3761612 BS 3 D 3761716 BS 4 D 3761816 СОДЕРЖАНИЕ

Подробнее

Газовые и комбинированные горелки

Газовые и комбинированные горелки Горелки серии 1000 M и 1200 M Группа 4A Мощность 1800-14000 квт Содержание Введение 1 Газовые горелки Mnx Размеры 2 Диаграммы мощность/противодавление 2 Технические характеристики

Подробнее

Пояснения к прайс-листу

Пояснения к прайс-листу n Данный прайс-лист действителен для России. В прайс-листе содержится следующая программа поставок: котлы малой, средней и большой мощности настенные котлы емкостные водонагреватели

Подробнее

docplayer.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
