Требования к проектной и рабочей документации: ГОСТ 2019
Автор: Задорожнева Александра 9 января 2019
Проектная и рабочая документация для закупок — это объединенные в общий документ схемы и текстовые материалы, необходимые для осуществления заказов в области строительства и капитального ремонта. Рассказываем, каковы основные требования к проектной и рабочей документации.
Что такое проектная документация
Под проектной документацией (ПД) понимаются документы, оформленные в виде текстовой и схематичной частей в соответствии с базовой основой архитектурно-строительного проектирования и Градостроительным кодексом (п. 2 ст. 48 ГрК РФ). Такие документы определяют ключевой набор решений, необходимых для осуществления процесса строительства, капитального ремонта или реконструкции капитальных объектов:
- архитектурные;
- технологические;
- функциональные;
- конструктивные;
- инженерные.
Нормативный акт, закрепляющий порядок разработки и состав ПД — ГОСТ «Требования к проектной и рабочей документации» Р 21.1101-2013 «Система проектной документации для строительства», или СПДС.
При строительных работах (реконструкции, капитальном ремонте) индивидуальных жилищных объектов разработка проектной документации не требуется и является самостоятельным правом застройщика.
С 01.07.2017 повысились требования к организациям, занимающимся подготовкой таких проектов. В настоящий момент ПД могут разрабатывать только те лица, которые являются членами СРО в сфере архитектурно-строительного проектирования.
С 01.07.2017 субъектами оформления ПД выступают:
- сами застройщики при наличии членства в СРО;
- привлеченные третьи лица по договору подряда — юрлица или индивидуальные предприниматели с обязательным членством в СРО или же организации, включенные в ч. 4.1 ст. 48 ГрК РФ.
Что такое рабочая документация
Рабочая документация (РД) — это регистр, который оформляется для дальнейшей реализации инженерных и технологических решений, приведенных в проектных документах (п. 4 ПП РФ № 87 от 16.02.2008). РД также состоит из текстовых разделов и графических схем и чертежей, иллюстрирующих принятые для строительства распоряжения.
Регулирует требования к рабочей документации ГОСТ Р 21.1101-2013 – СПДС.
В ПД должны включаться условия, установленные рабочим проектом.
Объем, состав и содержательная часть РД определяются застройщиком самостоятельно, исходя из детализированных технологических решений проектных документов.
Как разработать проектную документацию
Застройщик ведет учет документов в соответствии с требованиями СПДС. Разработка ПД производится в строгом соответствии с техническими условиями и регламентом, а также законодательным порядком, закрепленным для строящегося объекта, и согласно:
- заданию на проектирование, составленному на основании условий застройщика или технического заказчика;
- результатам инженерно-изыскательских работ;
- сведениям из градостроительного плана земельного участка.
При подготовке ПД в обязательном порядке нужно применять действующие законодательные нормативы и национальные стандарты, закрепленные ПП РФ № 1521 от 26.12.2014. Устанавливает требования к проектной документации ГОСТ Р 21.1101-2013.Использование такого нормирования — основа соблюдения правил ФЗ № 384 (п. 1 ст. 6 384-ФЗ).
384-ФЗ устанавливает порядок, необходимый при строительных и ремонтных работах в зданиях и сооружениях. К примеру, в данном законе определяются требования к механической и пожарной безопасности, безопасности для пользователей зданий и сооружений, доступности пользования объектами строительства для инвалидов, энергетической эффективности и проч.
ПП РФ № 1521 утверждает состав ПД и регламентирует содержание разделов проектов, используемых для объектов капитального строительства и ремонта (в т. ч. и для линейных объектов), их реконструкции, а также к отдельным строительным этапам.
Содержание ПД будет различным для конкретных видов строительных работ, однако, согласно п. 12 ст. 48 ГрК РФ и ПП РФ № 87, в состав проектных документов надлежит включать следующие разделы:
- Пояснительная записка.
- План-схема организации земельного участка (информация из градостроительного плана земельного участка).
- Архитектурные решения.
- Конструктивные решения и решения по объемам и планировкам.
- Сведения об инженерном оборудовании.
- Организация капитального строительства.
- Организация работ по сносу, демонтажу объектов капитального строительства или же их составляющих.
- Мероприятия по охране окружающей среды.
- Мероприятия по охране пожарной безопасности.
- Мероприятия по обеспечению доступа инвалидов.
- Обеспечение энергетической эффективности и оснащенности приборами учета энергетических ресурсов.
- Смета на строительство.
- Прочие документы по необходимости: декларации по безопасности, мероприятия по гражданской обороне и предупреждению чрезвычайных ситуаций, порядок обеспечения безопасной эксплуатации капитальных объектов.
С 30.12.2018 в ПД нужно будет включать раздел об организации дорожного движения в соответствии с 443-ФЗ от 29.12.2017.
В ПД необходимо вносить сведения о нормативной периодичности выполнения работ по капитальному ремонту многоквартирного дома, а также об объемах и содержании указанных работ (пп. 10.1, 11.2, п. 12 ст. 48 ГрК РФ).
Утверждает разработанный проект сам застройщик, а также технический заказчик и лицо, ответственное за эксплуатацию здания или сооружения. При отсутствии такого лица ПД подписывает региональный оператор.
Для ПД, разработанной для объектов капитального строительства, по общему правилу должна проводиться экспертиза.
Таким образом, утвердить проект строительства, обязательный для проведения экспертизы, можно только при условии положительного заключения эксперта.

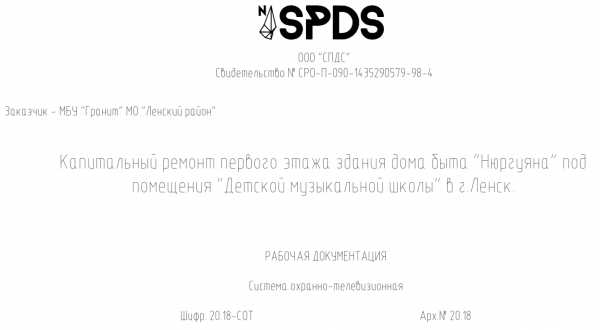

Образец
goscontract.info
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ |
files.stroyinf.ru
NormaCS ~ Обсуждения ~ ГОСТ Р 21.1101 (проект, первая редакция). Система проектной документации для строительства. Основные требования к проектной и рабочей документации
NormaCS ~ Обсуждения ~ ГОСТ Р 21.1101 (проект, первая редакция). Система проектной документации для строительства. Основные требования к проектной и рабочей документацииВсе проекты
ГОСТ Р 21.1101 (проект, первая редакция). Система проектной документации для строительства. Основные требования к проектной и рабочей документации
24 августа 2018 — заканчивается 26 сентября 2018
Проект
Разработчик
Акционерное общество “Центр технического и сметного нормирования в строительстве”
Технический комитет
Взамен
ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации
ОКС/МКС/ISO
ОКС 91.220
Описание
Настоящий стандарт устанавливает основные требования к проектной и рабочей документации для строительства объектов различного назначения.
Примечание ― В настоящем стандарте понятие «строительство» включает в себя новое строительство, реконструкцию, капитальный ремонт и техническое перевооружение объектов капитального строительства.
Общие правила выполнения графической и текстовой документации, установленные в разделе 5 и правила внесения изменений, установленные в разделе 7, распространяются также на отчетную техническую документацию по результатам инженерных изысканий для строительства.
Файлы проекта
Приглашаем обсудить проект ГОСТ Р 21.1101 СПДС. Основные требованияВ предыдущем комментарии я указала требования из ГОСТ Р21.1101-2013 г., не посмотрев, что в ГОСТе 2019 г. этого требования нет. Так что, прошу прощения
SvCh
Пользователь, 15 мая 2019
Отражение в ведомости прилагаемых документов измененийНиколай Николаевич, добрый день
При замене документа в любом случае не видно, что ранее в нем изменялось. Просто в ведомости на листе ОД указать все изменения гораздо проще, чем наращивать графы в основной надписи. Если для чертежей в формате dwg это не составляет большого труда и в в основной надписи изначально для изменений предусмотрено четыре строки, то в текстовых документах (в том числе в формате excel) основная надпись находится, как правило, в колонтитуле и в ней изначально предусмотрено только две строки для изменений. Указания об изменении, начиная с третьего вызывает массу лишней работы с документом, а изменений обычно больше двух. Просто заменить документ и указать только последнее изменение ГОСТ Р 21.11-1-2013 не позволяет, тогда как в ГОСТ Р 21.1101-2009 п. 7.1.3.20 допускал на заменённых листах приводить запись только о последней замене данного листа. С моей точки зрения, это было гораздо удобнее в работе.
по п.5.4.3
“..Нулевую отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкции здания или сооружения…”
хотелось бы внести ясность, что означает указание “как правило”? допускается ли все таки принимать за нулевую отметку планировочную отметку земли?
Номер тома ТБЭВ приложении Б проекта стандарта убраны номера томов, но раздел ТБЭ находится в общем перечне разделов проекной документации. ГлавГосЭкспертиза потребовала данный том перенести в раздел Иная документация, ссылаясь, что по 87 Постановлению он должен находится там. Номер тома ЭЭ по 87 Постановлению 10(1), что в Градостроительном кодексе (ст.48, ч.12) даны номера 10(1) и 11(1) не как номера томов, а просто номера пунктов данного документа. Понятно, что номер тома на безопасность объекта проектирования ну никак не влияет, но пришлось перенумеровать два тома, внести изменения в Состав проектной документации и отразить в остальных томах.
Данным проектом номера томов не регламентированы, но раздел ТБЭ все таки лучше перенсти в Иную документацию.
Сквозная (верхняя) нумерация для рабочей документации сброшюрованной в альбомыВ приложении И выделено место под сквазную нумерацию с указанием, что она необходима для альбомов и выпусков документации. В самом проекте стандарта требование по сквозной нумерации отсутствуют и предложено в проектной документации в содержании тома указывать количество листов документов. Для сброшюрованных комплектов рабочей документации требование пронумеровать сквозной нумерацией все чертежи и прилагаемые документы вызовет массу лишней работы при корректировке комплектов. Часто добавляются новые чертежи, а прилагаемые документы заменяются с изменением количества листов в них. В этом случае вся последующая сквозная нумерация в документах, находящихся после измененных должна корректироваться?
По теме этого документа
www.normacs.info
ГОСТ Р 21.1101-2013 Система проектной документации для строительства. Основные требования к проектной и рабочей документации / СПДС
ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
НАЦИОНАЛЬНЫЙ |
ГОСТ Р |
Система проектной
документации
для строительства
ОСНОВНЫЕ ТРЕБОВАНИЯ
К ПРОЕКТНОЙ И РАБОЧЕЙ
ДОКУМЕНТАЦИИ
|
Москва Стандартинформ 2014 |
Предисловие
1 РАЗРАБОТАН Открытым акционерным обществом «Центр методологии нормирования и стандартизации в строительстве» (ОАО «ЦНС»)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 июня 2013 г. № 156-ст
4 В настоящем стандарте реализованы нормы Градостроительного кодекса Российской Федерации от 29 декабря 2004 г. № 190-ФЗ [1]
5 ВЗАМЕН ГОСТ Р 21.1101-2009
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок – в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Содержание
files.stroyinf.ru
NormaCS ~ ГОСТ Р 21.1101-2013 ~ Обязателен ли к применению ГОСТ Р 21.1101-2013?
Я уже писал о том, что “тома” портят всю стройную систему внесения изменений. В следующей версии стандарта нужно “тома” убирать.
Слово “том” в стандарте употребляется только в контексте брошюрования бумажных копий документов в сборники (“тома” в данном случае).
В стандарте употребляются только “номер изменения” и “версия”. “Ревизии” нет ни стандартах СПДС, ни в стандартах ЕСКД.
Изменения вносят в один конкретный документ – текстовый или графический. Заменить и тем более добавить отдельный лист с нумерацией, например, 13а можно только в бумажный подлинник. Электронный документ заменяют полностью.
При замене документа (всех листов документа) все его листы считаются “выпущенными вместо замененных”, независимо от количества листов в прежней и новой версиях (ревизиях), именно поэтому в таблице регистрации изменений по форме 11 в графе “Номера листов (страниц) – замененных” пишется “Все”. В стандарте нет ни слова о том, что количество листов при полной замене документа должно совпадать.
На экспертизу ПД нужно сдавать в виде “электронных документов”. В стандарте написано:
7.3.6 Внесение изменений в ДЭ производят путем выпуска новой версии документа с внесенными изменениями.
Выпуск новой версии ЭД означает, что электронный документ заменяют полностью.
В “Требованиях к формату электронных документов…” записано, что электронные документы (записки) должны предъявляться на экспертизу в форматах doc, docx, odt, а если pdf – то не сканированные, т.е. бумажный подлинник с изменениями как для бумажного подлинника для экспертизы не нужен.
Внесений изменений в такие документы возможно только заменой всего документа (выпуском новой версии).
Cитуация со сдачей ПД на экспертизу резко поменялась, поэтому нужна новая версия стандарта, соответствующая сегодняшним требованиям.
В 2013 г. документацию на экспертизу сдавали в бумажной форме. При сдаче ПД на экспертизу в электронном виде заявитель должен был «поклясться», что документация в электронной форме соответствует бумажным подлинникам.
В 2017 г. на экспертизу ПД предъявляют электронные текстовые документы в формате разработки.
www.normacs.info
ГОСТ 21.002-2014 Система проектной документации для строительства (СПДС). Нормоконтроль проектной и рабочей документации, ГОСТ от 26 ноября 2014 года №21.002-2014
ГОСТ 21.002-2014
____________________________________________________________________
Текст Сравнения ГОСТ 21.002-2014 с ГОСТ Р 21.1002-2008 см. по ссылке.
– Примечание изготовителя базы данных.
____________________________________________________________________
ОКС 01.110
91.010.30
Дата введения 2015-07-01
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2-2015 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены”
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом “Центр методологии нормирования и стандартизации в строительстве” (ОАО “ЦНС”)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 20 октября 2014 г. N 71-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по | Сокращенное наименование национального органа по стандартизации |
Армения | AM | Минэкономики Республики Армения |
Киргизия | KG | Кыргызстандарт |
Молдова | MD | Молдова-Стандарт |
Россия | RU | Росстандарт |
Таджикистан | TJ | Таджикстандарт |
Узбекистан | UZ | Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1838-ст межгосударственный стандарт ГОСТ 21.002-2014 введен в действие в качестве национального стандарта Российской Федерации с 01 июля 2015 г.
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Август 2018 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликована в ежемесячном информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает задачи, содержание и порядок проведения нормоконтроля проектной и рабочей документации для строительства зданий и сооружений, а также обязанности и права специалиста, осуществляющего нормоконтроль.
Стандарт предназначен для применения юридическими и физическими лицами, осуществляющими деятельность по подготовке проектной документации и разработке рабочей документации для строительства зданий и сооружений независимо от форм собственности и подчинения.
На основании настоящего стандарта могут быть разработаны стандарты организаций, учитывающие особенности проведения нормоконтроля в зависимости от объема документации, условий документооборота и используемых автоматизированных систем разработки документов, а также позволяющие вводить нормоконтроль иной технической документации (например, отчетной технической документации по результатам инженерных изысканий).
2 Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 21.001-2013 Система проектной документации для строительства. Общие положения
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ 21.001, а также следующий термин с соответствующим определением:
3.1 нормоконтроль: Проверка выполнения проектной и рабочей документации в целях определения ее соответствия требованиям и правилам, установленным нормативными документами.
4 Цели и задачи нормоконтроля
4.1 Нормоконтроль проводят в целях обеспечения однозначности применения проектной и рабочей документации для строительства зданий и сооружений и ее выполнения в соответствии с установленными требованиями и правилами.
4.2 Основными задачами нормоконтроля являются:
– обеспечение применения при разработке проверяемой документации действующих межгосударственных строительных норм и межгосударственных строительных правил, а также других нормативных документов (национальных стандартов, сводов правил, инструкций по проектированию и строительству, стандартов организаций), на соответствие которым разработана документация;
– соблюдение в документации требований и правил стандартов Системы проектной документации для строительства (СПДС), Единой системы конструкторской документации (ЕСКД), учитываемых в СПДС, других нормативных документов, указанных в документации;
– обеспечение комплектности документации, передаваемой заказчику, в составе, установленном соответствующими нормативными документами, заданием на проектирование и стандартами СПДС;
– достижение единообразия оформления при учете, хранении и внесении изменений в документацию;
– соблюдение нормативных требований при выпуске проектной и рабочей документации в бумажной и электронной форме;
– оказание консультационной и нормативно-методической помощи персоналу по вопросам оформления, выполнения и состава проектной и рабочей документации.
5 Содержание нормоконтроля
5.1 Нормоконтролю подлежит вся разрабатываемая и выпускаемая организацией документация, а также изменения, вносимые в ранее выданную заказчику документацию.
Сметная документация, входящая в состав проектной и/или рабочей документации, нормоконтролю не подлежит.
5.2 Примерное содержание нормоконтроля в зависимости от вида проверяемой документации приведено в таблице 1.
Таблица 1
Вид документа | Что проверяется |
1 Проектная и рабочая документация (в бумажной и/или электронной форме) | а) комплектность и состав документации: – проектной – в соответствии с требованиями нормативных и правовых документов и задания на проектирование; – рабочей – в соответствии с требованиями стандартов СПДС; б) правильность выполнения документации в соответствии с требованиями стандартов СПДС и применяемых стандартов ЕСКД; в) правильность заполнения основной надписи и дополнительных граф к ней. Примечание – Соответствие состава реквизитной части требованиям стандартов и других нормативных документов для электронных документов проверяется при настройке программных средств; г) соответствие обозначений, присвоенных документам, установленной системе обозначения; д) наличие установленных подписей и дат на титульных листах и в основных надписях; е) наличие и правильность ссылок на технические регламенты, стандарты и другие нормативные документы; ж) правильность примененных сокращений слов; и) правильность применения системы единиц физических величин |
2 Текстовые документы, содержащие сплошной текст (пояснительная записка (текстовая часть) раздела, подраздела проектной документации, специальные технические условия, расчеты и т.п.) | а) данные, указанные в пункте 1 настоящей таблицы; б) соблюдение требований стандартов на текстовые документы |
3 Текстовые документы, содержащие текст, разбитый на графы (спецификации оборудования, изделий и материалов, опросные листы и т.п.) | а) данные, указанные в пунктах 1 и 2 настоящей таблицы; б) соответствие номенклатуре граф в ведомостях и спецификациях формам, установленным стандартами, и соблюдение правил их заполнения; в) соответствие показателей и расчетных величин нормативным данным, установленным в стандартах и других нормативных документах; г) правильность наименований и обозначений оборудования, изделий, материалов и документов, записанных в ведомости и спецификации; д) соответствие предусмотренного оборудования, указанному в информационных материалах предприятий-изготовителей; е) соответствие номеров позиций и/или буквенно-цифровых обозначений, марок элементов конструкций, указанным на чертежах |
4 Графические документы разделов и подразделов проектной документации, основные комплекты рабочих чертежей, рабочие чертежи строительных изделий, эскизные чертежи общих видов нетиповых изделий и т.п. | а) данные, указанные в пункте 1 настоящей таблицы; б) правильность применения типовой проектной документации; в) соответствие наименований, обозначений и количества элементов, указанных на чертеже, данным, приведенным в спецификации, перечне элементов, ведомости и т.п. г) соблюдение стандартов СПДС на условные графические изображения и обозначения. |
5 Таблицы, помещаемые в графических документах (ведомости, спецификации, экспликации, перечни и т.п.) | а) соответствие номенклатуре граф в ведомостях и спецификациях формам, установленным стандартами, и соблюдение правил их заполнения; б) правильность наименований и обозначений в таблицах; в) соответствие номеров позиций и/или буквенно-цифровых обозначений и марок элементов конструкций указанным на чертежах; г) правильность примененных сокращений слов; д) соответствие показателей и расчетных величин нормативным данным, установленным в стандартах и других нормативных документах; е) правильность применения системы единиц физических величин |
6 Изменения, внесенные в проектную и рабочую документацию, ранее выданную заказчику | а) данные, указанные в пунктах 1-4 настоящей таблицы; б) правильность заполнения разрешения на внесение изменений; в) соответствие содержания вносимых изменений требованиям стандартов и другой нормативной документации; г) соответствие оформления вносимых изменений требованиям стандартов СПДС. Примечание – На нормоконтроль представляют одновременно разрешение на внесение изменений и подлинники проектной и рабочей документации, в которые внесены изменения |
Примечания | |
6 Порядок проведения нормоконтроля
6.1 Нормоконтроль является составной частью разработки проектной и рабочей документации и ее завершающим этапом.
6.2 Введение нормоконтроля в организации должно быть оформлено организационно-распорядительными документами, в которых утверждается: положение о нормоконтроле в организации, состав подразделения нормоконтроля или состав специалистов, работающих в разных подразделениях и осуществляющих нормоконтроль (далее – нормоконтролер, нормоконтролеры).
6.3 Обязанности нормоконтролера может выполнять специалист организации, обладающий необходимыми знаниями и опытом работы, на которого распорядительным документом возложено проведение нормоконтроля.
Если нормоконтролеры работают в составе разных подразделений, то их следует функционально подчинить ответственному за процесс проведения нормоконтроля в организации должностному лицу (например, руководителю службы нормоконтроля, руководителю службы стандартизации или другому назначенному руководством лицу).
6.4 Документация предъявляется на нормоконтроль, как правило, комплектно при наличии в ней установленных подписей в основных надписях или списках исполнителей текстовых документов.
6.5 Вид носителя информации документации, представляемой на нормоконтроль, а также порядок обеспечения идентификации бумажных и электронных документов определяет организация-разработчик.
Примечания
1 При выполнении документации в электронной форме с использованием систем автоматизированного проектирования нормоконтроль документации может осуществляться в электронном виде.
2 Допускается подписывать документы в электронной форме электронной подписью, в соответствии с шаблоном, который оформляется стандартом организации.
6.6 Проектную и/или рабочую документацию предъявляют на нормоконтроль в оригиналах (с подписями в графах “Разраб.” и “Пров.”) или подлинниках при наличии всех подписей лиц, ответственных за содержание и выполнение документации, кроме утверждающей подписи руководителя организации:
– для проектной документации – документы разделов и/или подразделов (текстовые и графические), комплектуемые согласно содержанию тома;
– для рабочей документации – основные комплекты рабочих чертежей и прилагаемые к ним документы.
6.7 Передача подлинников документов в архив или заменяющее его подразделение не допускается без подписи нормоконтролера.
6.8 Документация, ранее выданная заказчику, в которую внесены изменения, подлежит повторному нормоконтролю.
7 Оформление замечаний и предложений нормоконтролера
7.1 Нормоконтролер наносит в проверяемых документах (в местах, где должны быть внесены изменения) условные пометки, которые сохраняют до подписания подлинников и снимают при подписании документации нормоконтролером. Способ нанесения и снятия условных пометок устанавливает организация-разработчик.
7.2 В перечне замечаний и предложений нормоконтролера против номера каждой пометки кратко и ясно излагается содержание замечаний и предложений нормоконтролера. Содержание замечаний и предложений должно сопровождаться ссылкой на стандарт, другой нормативный документ, требования которых были нарушены.
Пример оформления перечня замечаний и предложений нормоконтролера приведен в приложении А.
7.3 Данные перечней замечаний и предложений нормоконтролера могут служить исходным материалом для оценки качества разработанной документации.
7.4 Замечания нормоконтролера, связанные с нарушением требований действующих нормативных документов, являются обязательными для исправления.
Предложения нормоконтролера, касающиеся замены индивидуальных конструкций, изделий и узлов типовыми или ранее разработанными, применяемыми повторно, учитывают в проектной и/или рабочей документации при согласии разработчиков этой документации.
7.5 Не допускается исправлять и изменять без ведома нормоконтролера подлинники документов, подписанные им, но не сданные на учет и хранение в архив или заменяющее его подразделение.
8 Обязанности и права нормоконтролера
8.1 Нормоконтролер обязан:
– руководствоваться только действующими в момент проведения контроля стандартами, другими нормативно-техническими документами и заданием на проектирование.
Примечание – Вопрос о соблюдении требований нормативных документов, срок введения в действие которых (к моменту проведения нормоконтроля) еще не наступил, в каждом отдельном случае решается руководством организации в зависимости от установленных сроков разработки документации и строительства объекта;
– вести записи выявленных замечаний и предложений;
– анализировать содержание замечаний и представлять руководству организации предложения, обеспечивающие их предупреждение.
8.2 Нормоконтролер имеет право:
– возвращать проектную и рабочую документацию разработчику без рассмотрения в случаях нарушения установленной комплектности документации и отсутствия на титульных листах и в основных надписях установленных подписей;
– требовать от разработчиков проектной и/или рабочей документации разъяснений и необходимые материалы по возникающим вопросам;
– не проводить нормоконтроль при наличии в документации утверждающей подписи до проведения нормоконтроля.
8.3 Нормоконтролер несет ответственность за соблюдение в проектной и/или рабочей документации требований по вопросам, указанным в разделе 5, наравне с разработчиками документации.
8.4 Нормоконтролер, при необходимости, может быть привлечен к приемке программных средств, обеспечивающих разработку проектной и/или рабочей документации.
Приложение А (справочное). Пример оформления перечня замечаний и предложений нормоконтролера
Приложение А
(справочное)
Перечень замечаний и предложений нормоконтролера
2345-12-КЖ
_____________________________
(обозначение документа)
Лист | Условное обозначение | Содержание замечаний и предложений со ссылкой на нормативный документ, стандарт или типовую документацию |
1 | 1 | В общих указаниях привести перечень видов работ, для которых необходимо составлять акты освидетельствования скрытых работ (ГОСТ 21.101-97, п.4.2.9) |
10 | 2 | Заменить класс арматуры A-III на A400 |
12 | 3 | Обозначения уклонов принять по ГОСТ 21.101-97 |
УДК 658.516:002:69:006.354 | ОКС 01.110 | ОКС 91.010.30 |
Ключевые слова: система проектной документации для строительства, нормоконтроль, проверка, проектная документация, рабочая документация | ||
Электронный текст документа
подготовлен АО “Кодекс” и сверен по:
официальное издание
М.: Стандартинформ, 2018
docs.cntd.ru
Оформление проектной документации | ProWoDoc
Как выполнить оформление проектной документации? Дублировать ли в содержании тома содержание пояснительной записки? Давать ли входящим в проект чертежам самостоятельные обозначения?
Определение проектной документации: ГОСТ 21.001-2013«Система проектной документации для строительства. Общие положения» «3.1.5 проектная документация: Совокупность текстовых и графических документов, определяющих архитектурные, функционально-технологические, конструктивные и инженерно-технические и иные решения проектируемого здания (сооружения), состав которых необходим для оценки соответствия принятых решений заданию на проектирование, требованиям технических регламентов и документов в области стандартизации и достаточен для разработки рабочей документации для строительства».
Подраздел 4.1 ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации» посвящён вопросам оформления проектной документации. Например:
«4.1.4 Текстовые и графические материалы, включаемые в том, в общем случае комплектуют в следующем порядке:
- обложка;
- титульный лист;
- содержание тома;
- ведомость «Состав проектной документации»;
Примечание – Допускается не включать ведомость «Состав проектной документации» в состав каждого тома, а комплектовать ее отдельным томом;
- текстовая часть;
- графическая часть (чертежи и схемы)».
Такая маленькая цитата, но с ней связаны достаточно большие проблемы.
1. Состав проектной документации, согласно ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации» п.8.8, выполняют по форме 14 приложения С. В него включают «последовательный перечень томов проектной … документации». Начиная только с редакции 2013-го года в виде обоснованного исключения примечанием к п.4.1.4: “Допускается не включать ведомость «Состав проектной документации» в состав каждого тома, а комплектовать ее отдельным томом“. В чём вопрос? Проект более-менее приличного объекта (промышленная площадка) содержит сотни томов. Некоторые тома содержат всего по десятку «полезных» листов. А состав проекта размещается на десяти – пятнадцати листах, что вдвое и более увеличивает размер тома за счёт не несущего новой информации “Состава…”. Далее, в какой-то момент возникает необходимость внести изменение в состав проекта, и это изменение фактически должно быть внесено в сотни разных томов! С другой стороны, состав проекта разрабатывается генпроектировщиком. Какую полезную ИНФОРМАЦИЮ несёт включение этого документа в состав каждого тома, непонятно. Поэтому один из применяемых на практике подходов состоит в вынесении состава проекта в отдельный том, «нулевой». Решение грамотное, хорошо, что его легализовали.
Обратите внимание: стандарт не требует включать пустой лист, на котором написано “Состав проекта приводится отдельным томом”. Этот приём очень часто попадается на глаза.
2. Гораздо более принципиальная проблема связана с интерпретацией приведенной выше цитаты о текстовой и графической частях из ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации» как разработчиками этого ГОСТа, так и значительным числом проектировщиков. Дело в следующем. Лично я понимаю приведённый выше порядок комплектования так, что за всеми оформительскими листами типа обложки и содержания следует сначала описательная часть проекта, а затем его содержательная часть. Описательная часть представлена текстовыми документами, содержательная – графическими. То есть слова «текстовая» и «графическая» части являются некими родовыми понятиями, указывающими на способ представления информации. Альтернативный взгляд представлен в Сборнике разъяснениq, выпуск 1«Сборник разъяснений требований стандартов системы проектной документации для строительства (вопросы и ответы). Выпуск 1. – ОАО «ЦНС», Москва, 2011» (п.25,30,31 и др., приложение В). Он выражается в том, что слова «текстовая» и «графическая» части используются в качестве наименования документов: 2345-ПОС.ТЧ – текстовая часть, состоящая из листов, 2345-ПОС.ГЧ – графическая часть, также состоящая из листов. Фактически изобретён новый вид документов с названиями текстовая часть и графическая часть. Ошибочность данного подхода легко продемонстрировать на основе анализа примера из приложения В Сбоника разъяснений, выпуск 1«Сборник разъяснений требований стандартов системы проектной документации для строительства (вопросы и ответы). Выпуск 1. – ОАО «ЦНС», Москва, 2011». В нём приведен пример листа «Содержание тома» для проектной документации. Я не буду приводить весь лист, приведу только тексты в графах таблицы:
| Обозначение | Наименование | Примечание |
|---|---|---|
| 2345-ПОС-С | Содержание тома 6 | 2 |
| 2345-СП | Состав проектной документации | 3 |
| 2345-ПОС.ТЧ | Текстовая часть | 5 |
| 2345-ПОС.ГЧ | Графическая часть | |
| лист 1 – Строительный генеральный план подготовительного периода строительства | 57 | |
| лист 2 – Строительный генеральный план основного периода строительства | 58 |
Для понимания ошибки следует взглянуть на ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации» п.8.6, в котором приводятся указания по заполнению содержания тома. Там совершенно чётко сказано, что «в графе «Наименование» – наименование документа в полном соответствии с наименованием, указанным в основной надписи или на титульном листе». Возникает вопрос: в каком из листов проекта в основной надписи можно найти то, что приведено выше и в Сборнике разъяснений, выпуск 1«Сборник разъяснений требований стандартов системы проектной документации для строительства (вопросы и ответы). Выпуск 1. – ОАО «ЦНС», Москва, 2011»? Где написано «Текстовая часть», где «Графическая часть», где «лист 1 – Строительный генеральный…». Ответ прост: ни в каком и нигде. Это искусственный приём, который используется для того, чтобы перечислить в содержании каждый отдельный лист, входящий в графическую часть. А нужно это для того, чтобы в дальнейшем иметь возможность при необходимости в графе «Примечание» проставлять сведения об изменениях, вносимых в те или иные чертежи.
Как же следует правильно, придерживаясь требований ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации», оформить содержание и первую графу чертежей? Приведённый выше пример можно выполнить только двумя способами. Если считать текстовую часть и графическую часть документами, то никакой росписи отдельных листов в содержании тома быть не должно:
| Обозначение | Наименование | Примечание |
|---|---|---|
| 2345-ПОС-С | Содержание тома 6 | 2 |
| 2345-СП | Состав проектной документации | 3 |
| 2345-ПОС.ТЧ | Текстовая часть | 5 |
| 2345-ПОС.ГЧ | Графическая часть | 57 |
На такой вариант наталкивает аналогия с текстовой частью, ведь в ней имеется собственное содержание данной текстовой части, в котором и перечислены все разделы и пункты документа, который вместо «Пояснительной записки по разделу» назвали «Текстовая часть». Ничто не мешает поступить аналогичным образом и с графической частью, что в итоге превратит её в аналог основного комплекта рабочих чертежей, поскольку потребуется создать содержание (ведомость чертежей), в основной надписи чертежей писать порядковые номера этих чертежей и так далее. Только зачем городить огород?
Я сторонник использования другого варианта. Приведённый выше пример следует выполнить так:
| Обозначение | Наименование | Примечание |
|---|---|---|
| 2345-ПОС-С | Содержание тома 6 | 2 |
| 2345-СП | Состав проектной документации | 3 |
| 2345-ПОС.ТЧ | Текстовая часть | 5 |
| 2345-ПОС.ГЧ1 | Строительный генеральный план подготовительного периода строительства | 57 |
| 2345-ПОС.ГЧ2 | Строительный генеральный план основного периода строительства | 58 |
Вуаля, все требования соблюдены: текст из графы Обозначение соответствует графе 1 основной надписи, текст из графы Наименование соответствует графам 4 (для графической части) и 5 (для текстовых документов). Никаких нарушений и ничего лишнего.
Делается это на основании ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации» п.4.1.2 «каждому текстовому и графическому документу, включенному в том, присваивают самостоятельное обозначение, которое указывают на обложке, титульном листе и/или в основной надписи». Обратили внимание: ни слова о количестве текстовых и графических документов! Хоть десять, хоть сто. В соответствии с ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации» п.4.1.3 «…могут быть разработаны стандарты организаций по обозначению текстовых и графических документов, входящих в состав проектной и рабочей документации…», поэтому вместо обозначения 2345-ПОС.ТЧ в приведённом выше примере Вы можете использовать 2345-ПОС.ПЗ, указав в графе «Наименование» «Пояснительная записка к разделу». Вместо 2345-ПОС.ГЧ1 можно написать 2345-ПОС.1 или что-нибудь ещё. Это Ваше право. При этом старайтесь следить за тем, чтобы обозначения чертежей или текстовых документов не были аналогичны обозначениям разделов и подразделов проектной документации и не повторялись.
Выводом по данному пункту является следующий тезис: оптимальным вариантом обеспечить выполнение требований на оформление проектной документации является оформление каждого чертежа отдельным самостоятельным документом. Это позволяет исключить разнесение входящих в проект чертежей по различным ведомостям и содержаниям, представив всю необходимую информацию о составе тома и изменениях во входящих в него чертежах в едином содержании тома.
3. Очень плохо, когда одни и те же слова обозначают разные понятия. Мы имеем дело с содержанием тома, в котором перечисляются входящие в том документы. Одновременно есть содержание пояснительной записки (или текстовой части), которое является содержанием текстового документа. Всегда приходится уточнять, о каком содержании в данный момент речь. Нередко возникают вопросы: нужно ли содержание пояснительной записки приводить в содержании тома. Николай Иванович Сорокин, который от имени ОАО «ЛЕНМОРНИИПРОЕКТ» занимался внесением изменений в ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации», на семинаре рассказывал, что настаивал на замене наименования «содержание тома» другим, например «опись документов». Я считаю, что это действительно было бы правильным решением, которое позволило бы исключить путаницу в понятиях. А пока что нужно понимать, что в содержание тома Вы включаете текстовый документ «Пояснительная записка» или «Текстовая часть». В соответствии с ГОСТ 2.105-95«Единая система конструкторской документации. Общие требования к текстовым документам»: «4.1.11 В документе…большого объёма на первом (заглавном) листе…помещают содержание, включающее номера и наименования разделов и подразделов с указанием номеров листов». Таким образом, содержание текстового документа является всего лишь составной частью этого документа, и нет никаких оснований для того, чтобы дублировать его в другом документе – содержании тома. Пример оформления содержания тома приведён на следующей странице сайта в файле projectdoc.pdf.
С проблемами разобрались, теперь несколько слов по оформлению самих материалов. Примеры оформления некоторых листов приводятся в приложениях к ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации». Обращайте внимание на то, что некоторые из них являются обязательными, как разобранное выше содержание, а оформление других всего лишь рекомендуемое, как обложка и титульный лист. Поэтому в принципе Вы вольны в своём творчестве. Обращу Ваше внимание только на один момент. Лично меня всегда интересовало, почему некоторые организации текст на обложке и титульном листе в поле 3 – «наименование объекта капитального строительства и, при необходимости, вид строительства» ( ГОСТ Р 21.1101-2013«Система проектной документации для строительства. Основные требования к проектной и рабочей документации» приложение Н) выполняют заглавными буквами. Объяснение нашёл в ГОСТ 2.105-95«Единая система конструкторской документации. Общие требования к текстовым документам» п.6 «Общие требования к оформлению титульного листа и листа утверждения», п.6.9 которого прямо требует выполнять наименование изделия (аналог приведённого выше поля 3) заглавными буквами. Так что не следует считать такое выполнение надписи происками злобных капслокеров.
ВЕРНУТЬСЯ НАЗАД К СТАТЬЕ “НОРМАТИВНЫЕ ДОКУМЕНТЫ”
ЧИТАТЬ ДАЛЕЕ: “НАПОЛНЕНИЕ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ”
prowodoc.ru
