Онлайн конструктор системы отопления – Калькулятор отопления. Рассчитать проект отопления частного дома самому онлайн.

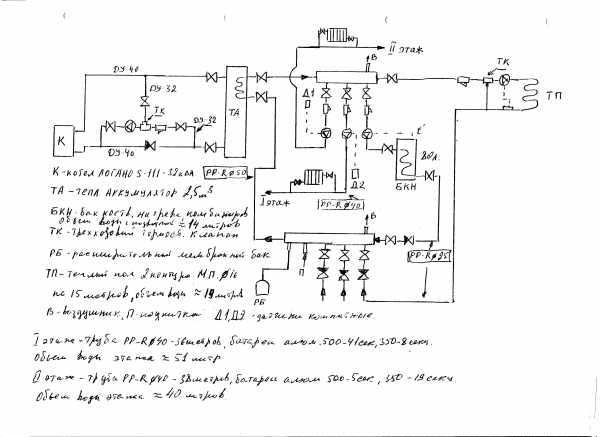

Для тех, кто все таки решил сделать схему самостоятельно и попросить, например, меня, ее покритиковать или подправить, в этой статье я дам вам несколько ключевых рекомендаций именно на примере одной присланной мне схемы отопления частного дома.

Чтобы изначально правильно нарисовать схему отопления частного дома необходимо определится с тем, какая у вас будет система отопления. Это исходит из того каким основным энергоносителем Вы обладаете. Как раз об этом я подробно рассказал и показал в курсе «Как выбрать систему отопления для своего дома»

Так вот, если Вы определили Ваш энергоноситель и саму систему отопления, то переходим к ее рисованию.

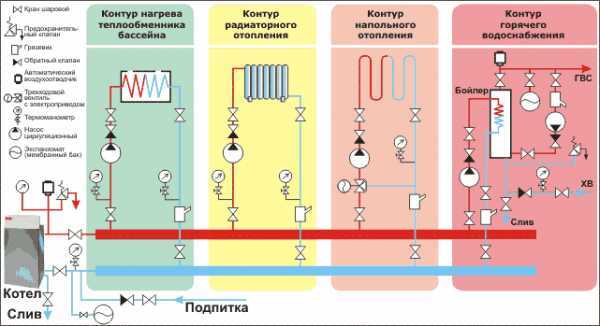

Дело в том, что в независимости от того, какой у Вас будет котел основной и будет ли резервный котёл, необходимо нарисовать распределительный компланарный коллектор. Потому что у Вас нет гарантий по долговременному использованию отдельного котла. И Ваш котел основной завтра станет резервным.

Тогда будет ясно, сколько необходимо места для всей схемы системы отопления частного дома. И ко всему удобству, именно будущего использования Вашей системы отопления на базе компланарного коллектора Вы сможете при его изготовлении или заказе заложить от одной до нескольких запасных контуров для подключения котлов или именно систем отопления.

Подробно о подборе или самостоятельном изготовлении распределительного коллектора Вы можете узнать здесь.

Далее необходимо расположить коллектор на вашем листе, на котором Dы будете рисовать Dашу схему отопления. Я предлагаю взять лист формата А4 и отдельно на маленьком листочке нарисовать коллектор и, приложив его на большой лист, определить его место расположения.

Коллектор на плане можно расположить в середине, если у Вас напольные котлы или как на нашем плане снизу, если котлы настенные.

Теперь располагаем контуры отопления таким блоками в виде квадратов или прямоугольников. Подписываем: Радиаторы 2-эт, Теплые полы 1 – эт, бойлер косвенного нагрева и так далее.

Можно так же выделить сам коллектор с котлами и бойлером, например, именно относящимся к расположению в котельной.

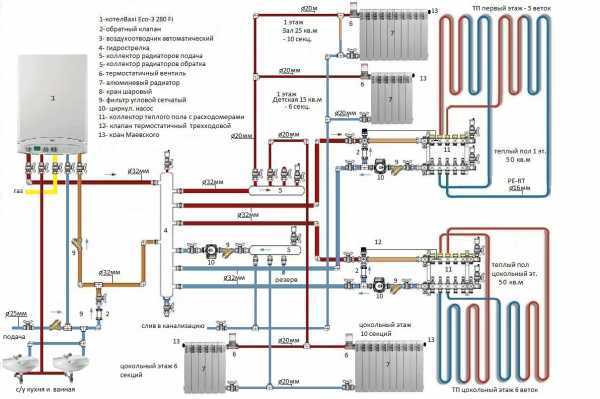

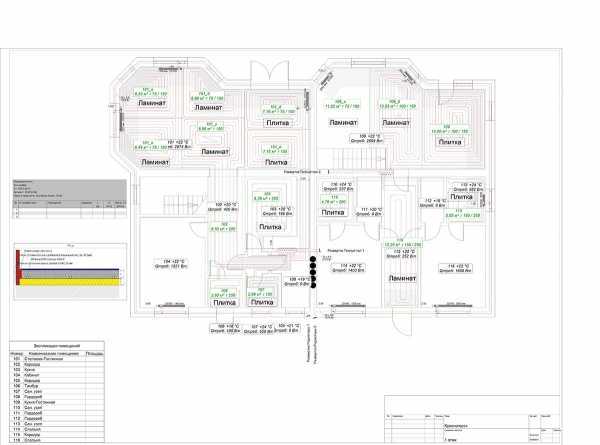

Теперь необходимо прорисовать именно ваши выбранные схемы системы отопления. Например, в нашем случае это двухтрубная система радиаторного отопления, система теплого пола, бойлер косвенного нагрева.

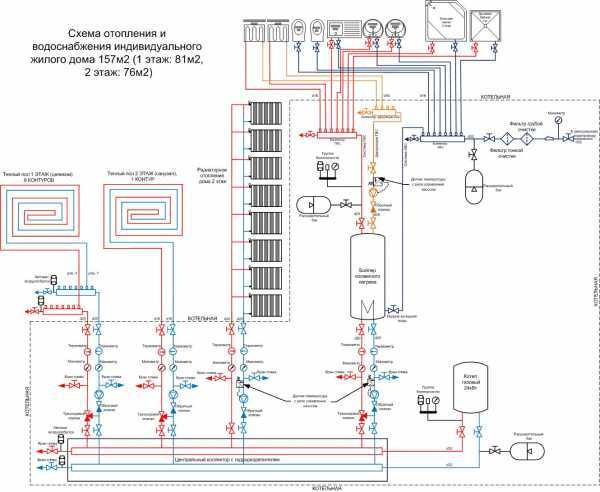

После необходимо расположить на схеме системы отопления частного дома все дополнительное оборудование в виде кранов, насосов, манометров, термометров, расширительных баков, предохранительных устройств и приборов КИПиА.

Три способа монтажа систем отопления частного дома

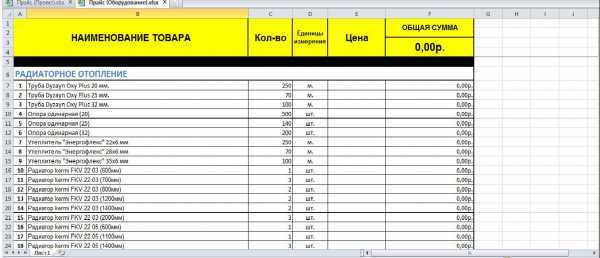

Здесь важно определить Ваш бюджет, так как можно смонтировать Вашу систему отопления тремя способами:

Первый — это монтаж самой простой и дешевой системы отопления, которая будет работать как старый утюг на углях. То есть регулировка вашей системы отопления будет ручная. Так работают множество именно самотечных систем.

Второй способ — это монтаж условно автоматической системы отопления на базе термоголовок и выносных или встроенных термостатах. Такая система позволяет обеспечить регулировку температуры и ее поддержание в Ваше отсутствие.

Третий способ — это монтаж дорогой системы отопления с воз

www.teplo-ltd.ru

Онлайн калькуляторы для расчета системы отопления

Расчет системы отопления – это очень важный этап, от которого во многом зависит последующий комфорт и удобство проживания в доме. Мы подготовили для вас десятки бесплатных онлайн-калькуляторов, которые облегчат расчеты, и все они собраны в рубрике «Система отопления»! Но для начала выясним, как вообще рассчитывается отопительная система?

Этап №1. Вначале рассчитываются теплопотери здания – эти сведения необходимы для того, чтобы определить мощность отопительного котла и каждого из радиаторов в частности. В этом вам поможет наш калькулятор теплопотерь! Что характерно, их следует рассчитывать для каждого помещения, в котором имеется наружная стена.

Этап №2. Далее нужно выбрать температурный режим. В среднем, для расчетов используется значение 75/65/20, что полностью соответствует требованиям EN 442. Если выберите именно этот режим, то уж точно не ошибетесь, ведь на него настроена большая часть всех импортных отопительных котлов.

Этап №3. После этого подбирается мощность радиаторов с учетом полученных теплопотерь в помещении. Также вам может пригодиться бесплатный калькулятор расчета количества секций радиатора отопления.

Этап №4. Для подбора подходящего циркуляционного насоса и труб нужного диаметра производится гидравлический расчет. Чтобы выполнить его, нужны специальные знания и соответствующие таблицы. Также можно воспользоваться калькулятором расчета производительности циркуляционного насоса.

Этап №5. Теперь нужно выбрать котел. Детальнее о выборе отопительного котла можно узнать из статей данной рубрики нашего сайта.

Этап №6. В конце необходимо рассчитать объем системы отопления. Ведь именно от вместительности сети будет зависеть объем расширительного бака. Здесь вам поможет калькулятор расчета общего объема системы отопления.

На заметку! Эти, а также многие другие онлайн-калькуляторы можно найти в данной рубрике сайта. Воспользуйтесь ими, чтобы максимально облегчить рабочий процесс!

stroyday.ru

Расчет водяного отопления частного дома онлайн

slpl.ru

Калькулятор водяного отопления – Качественный монтаж отопления загородного дома! ООО “Современные Материалы и Технологии”

Конструктор водяного отопления

Все ли схемы отопления Вы знаете? Нужно ли их вообще знать? Или можно просто воспользоваться конструктором водяного отопления? Об этом ниже…

Например, существуют такие виды систем отопления как:

Двухтрубная тупиковая, однотрубная, последовательная, лучевая система, система теплый водяной пол (стена), комбинированная система и тому подобное.

Существуют и всякие дополнительные опции для систем отопления:

Трехходовой клапан, балансировочный клапан, предохранительный клапан, автоматический воздухоотводчик, редуктор давления, перепускной клапан, обратный клапан, гидроаккумулятор, различные термостатические клапаны, гидравлический разделитель, коллекторные распределители и многое другое.

Я предлагаю забыть все эти системы и опции и посмотреть на все процессы систем отопления более глобально.

В этом разделе я для Вас буду находить абсолютные алгоритмы, формулы и расчеты, которые помогут решить любую задачу по конструированию систем отопления. Например, найти нужный диаметр, расход теплоносителя, подбирать насос, какое количества тепла переносить по трубам и как это сделать на практике. Как проводить трубы в пространстве и многое другое. Это будет напоминать большой конструктор. Вы сами шаг за шагом соберете систему отопление по методу, которые я приготовил для Вас.

Это попытка навести порядок в системе отопления. Логика будет железной…

Чтобы понять всю конструкторскую деятельность систем водяного отопления я подготовил специальные материалы.

По данным материалам, решается абсолютно любая задача на стадии проектирования:

1. Расчет теплопотерь зданий и сооружений.

2. Диаметр трубопроводов, скорость течения и расход теплоносителя.

3. Вычисляем диаметр трубы для отопления.

4. Расчет потерь тепла через радиатор.

5. Подбираем циркуляционный насос для отопления.

6. Законы переноса тепла по трубам.

7. Расчет гидравлического сопротивления в трубопроводе и различных элементов.

8. Распределение расхода и тепла по трубам. Абсолютные схемы.

9. Законы течения и распределения теплоносителя по трубам. Влияющие факторы.

10. Получаем дополнительный расход с помощью гидравлического разделителя.

11. Уменьшаем расход и делаем систему более стабильной и экономичной.

12. Выделение воздуха.

13. Экономические факторы.

Дополнительно:

Собираем котельную от А до Я…

Система отопления расчет

Калькулятор гидравлического сопротивления

www.smt-by.com

Калькулятор расчета отопления по площади

На сайте компании «Еврострой Инжиниринг» представлен калькулятор отопления дома: специальная программа позволит рассчитать параметры системы обогрева и определить требуемое количество радиаторов. Расчет проводится по нескольким направлениям, так как для определения требуемой мощности нужно знать архитектурные параметры здания и объемы теплопотерь. Программа позволит упростить и ускорить расчеты, она основана на всестороннем анализе характеристик частного дома и возможном объеме теплопотерь.

Параметры расчета отопления дома на калькуляторе

Чтобы узнать требуемую мощность отопительного котла, количество труб и радиаторов, нужно определить следующие параметры:

• Площадь здания и количество этажей. По стандартной формуле на 10 кв. метров площади помещения потребуется 1 кВт мощности оборудования. Однако также необходимо учитывать количество комнат, высоту потолков, количество и размеры окон.

• Объем теплопотерь. Обычно теплопотери дома варьируются в пределах от 50 до 150 Вт/кв.м, они зависят от утепленности здания, типа установленных стеклопакетов. Верхние этажи здания теряют больше тепла, чем нижние.

• Температурный режим. Стандартным вариантом для расчетов является европейский режим 75/65/20, на него ориентированы западные отопительные котлы.

• Мощность радиаторов и количество секций. Калькулятор расчета отопления по площади радиаторов позволит определиться с предстоящими затратами на покупку и установку оборудования. Эффективность теплопередачи зависит от выбранного типа радиаторов.

• Гидравлические расчеты. В зависимости от требуемого уровня давления рассчитывается оптимальный диаметр труб и параметры работы циркуляционного насоса. Правильно рассчитанное давление обеспечит стабильную циркуляцию теплоносителя по всем комнатам и равномерное распределение тепла.

Результатами расчетов станут оптимальная мощность отопительного котла для комфортной температуры во всех комнатах, количество, тип и площадь радиаторов, оптимальный диаметр трубопровода. Эти данные необходимы для закупки и монтажа оборудования, а также для расчета предстоящих затрат на ежегодный обогрев. Проведение расчетов требует специальных знаний о работе инженерных систем, поэтому владельцу загородного дома проще воспользоваться готовой программой и указать нужные параметры.

Применение онлайн-калькулятора

Монтаж системы отопления потребует немалых затрат, поэтому недопустимы любые ошибки в проектных расчетах. Предлагаемый онлайн-калькулятор отопления позволит заранее оценить предстоящие затраты: программа разработана для расчета отопления дач с осенне-весенним отоплением и загородных домов с капитальным зимним обогревом.

Для получения нужных данных проведите дома базовые замеры и введите данные в поля программы. Расчет проводится мгновенно, вы получите всю необходимую информацию по выбору оборудования. Онлайн-программа разработана на основе существующих стандартов отопления с учетом климатических особенностей Московской области. Для других регионов необходимо применять региональные коэффициенты, которые рассчитываются по средней температуре зимой, влажности и другим параметрам.

Данные, полученные с помощью калькулятора, в любом случае окажутся только приблизительными. Для точного расчета необходимо вызвать на объект специалиста компании «Еврострой Инжиниринг», при проектировании учитываются конкретные особенности каждого здания. Проектирование займет немного времени, и вы узнаете стоимость предстоящей закупки оборудования и его монтажа.
