формула расчета производительности тепловой завесы

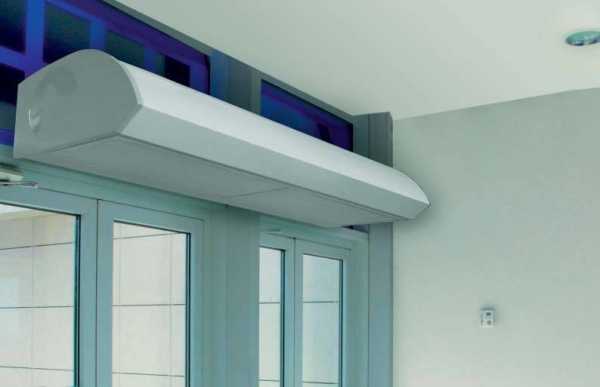

Тепловая завеса является определенным барьером для воздушного потока, который поступает с улицы. Зимой завеса не дает проникнуть внутрь холодному воздуху, а летом – горячему. Это способствует достижению комфортной температуры в любое время года. Чтобы добиться такого эффекта, необходимо как можно более точно провести расчет тепловой завесы. Если все подсчеты окажутся верны, то можно быть уверенным в  правильном выборе и качественной работе системы.

Расчет производительности тепловой завесы

Содержание статьи

Чаще всего системы встречаются там, где находится большое количество людей. Обычно это кафе, рестораны, торговые центры, помещения промышленного назначения, склады, учебные корпуса.

Справка! Данная тепловая система нужна, чтобы обеспечить в комнате постоянную определенную температуру.

Чтобы подобрать устройство, необходимо провести его расчет.

В процессе вычислений рассматриваются такие параметры, как дина, мощность и скорость потока воздуха.

Длина

Чтобы подобрать наиболее оптимальную длину, очень важно учесть размеры дверного проема. В качестве основных размеров рассматриваются показатели ширины и высоты проема. Чем ближе завеса будет расположена к двери, тем выше будет коэффициент полезного действия ее работы.

Мощность

Расчет по мощности выполняется, скорее, субъективно на основе используемых показателей. Техническая характеристика каждой модели предусматривает пункт о разнице температур проходящего через прибор вдуваемого и выдуваемого воздуха.

Скорость потока воздуха

От того, насколько правильно будут произведены расчет скорости воздушного потока, можно говорить об эффективности эксплуатации системы. В основном качественная работа зависит от местоположения устройства, и если быть точнее, то от правильно подобранной высоты. Некорректный расчет приведет к невозможности эффективной работы системы.

Важно! Лучше, если подбором скорости воздушного потока займутся опытные профессионалы.

После того как все требуемые параметры будут рассчитаны, можно приступать к следующему шагу, а именно, подбору типа системы, исходят из следующих характеристик:

  • Типа установки.
  • Способа управления.
  • Источника тепла.

Чтобы завеса служила долго и качественно, необходимо, чтобы все расчет были проведены верно.

Как рассчитать воздушную и электрическую тепловую завесу

Электричество, воздух и вода – основные источники, на основе которых происходит работа устройства. Наиболее популярными вариантами являются воздушные и электрические тепловые завесы. И именно о них пойдет речь далее.

Электрическая тепловая завеса представляет собой прибор, работающий от электросети. Чаще всего можно встретить в производственных и бытовых помещениях. Отличается тем, что имеет несколько режимов переключения мощности. В летнее время года прибор можно использовать для подачи прохладного воздушного потока.

Воздушные тепловые завесы используются в основном чтобы разделить пространство используемого помещения. В данной системе нет элементов обогрева, которые встроены в другие типы систем. Работа их основана на вращении больших вентиляторов. Создаваемые лопастями воздушные потоки и способствуют разделению пространства на температурные зоны. Чаще всего используются в складах или промышленных помещениях.

Так как вышеперечисленные типы являются подвидами данной тепловой системы, то расчет и дальнейший подбор ведется по тем же параметрам:

  • длине, которая рассчитывается исходя из размеров дверного проема;
  • мощности прибора;
  • скорости потока воздуха.

И если для расчета электрической завесы в основном важны первые два параметра, то последний является очень важным показателем при расчете воздушной завесы.

Формула расчета мощности

Чтобы рассчитать мощность агрегата, стоит воспользоваться следующей формулой:

VxTxK

Где V – это рассчитанный объем рассматриваемого помещения в метрах кубических;

Т – разница между температурами воздуха снаружи и внутри помещения. Второй показатель подбирается на основе того, какую температуру в помещении необходимо установить;

К – коэффициент рассеивания воздуха. Зависит от изоляции помещения, и чем больше его показатель, тем лучше изоляция.

Рассчитать производительность тепловой завесы не так трудно, и произвести все необходимые вычисления можно самостоятельно.

setafi.com

Расчет тепловых завес / Тепловые завесы / Systemsclimate.ru

Тепловые завесы в последнее время начали набирать невиданную популярность. Их используют для разделения воздушных масс в различных областях. К примеру, если нужно отделить помещение от влияния внешнего пространства: пыль, грязь, холодный воздух и т.д. Завесы обычно устанавливают на открытые проемы: окна, двери и их часто можно увидеть в супермаркетах, торговых центрах, закусочных и т.д. Для эффективного использования данных устройств необходимо произвести расчет тепловых завес.

Процесс расчета
Для того, чтобы произвести расчет воздушно тепловой завесы необходимо разбить этот процесс на несколько этапов:

1) Первым делом нужно рассчитать длину проема, в котором будет установлено оборудование.

2) После для того, чтобы произвести расчет мощности тепловой завесы, нужно посчитать данный параметр для помещения, в котором будет стоять устройство. Расчет мощности воздушно тепловой завесы – пример: берется помещение, в котором будет вестись установка, рассчитываются его размеры и предполагаемое количество оборудования, которое будет установлено. Исходя из этих данных, можно определить какая мощность нужна. Обычно методика расчета мощности тепловых завес такова: для 10 квадратных метров площади и с потолками высотой около 3 метров требуется 1 киловатт мощности.

3) Далее, чтобы расчет тепловой завесы был более точен, необходимо определить скорость воздушных масс.

4) Решить каким образом будет организованно управление.

5) Также нужно определить, какой будет вид установки (горизонтальный или вертикальный).

6) Определиться какой будет источник тепла: водяной, электрический или газовый.

Если есть такая возможность, то программа произведет расчет тепловой завесы намного лучше, чем человек. Будут учтены все параметры и выбрано идеальное сочетание для рассчитываемого объекта. Обычно для того, чтобы произвести расчет мощности тепловой завесы используется калькулятор в программе. Функционал будет понятен каждому.
Выводы
Для того, чтобы произвести расчет воздушной завесы, необходимо четко следовать алгоритму действий. Чтобы выбор при покупке был удачным нужно постараться максимально учитывать все факторы. Если удачно произвести расчет, то проблем возникнуть впоследствии не должно. В последнее время с развитием технологий лучше всего произвести расчет тепловой завесы онлайн. Ведь если при ручном подсчете возможны погрешности, то при использовании интернета расчет воздушно тепловой завесы онлайн становится прекрасной альтернативой. Есть множество сайтов, на которых можно это сделать. Если все сделать правильно, то товар будет радовать своей работой на протяжении долгих лет без сбоев и проблем.

systemsclimate.ru

Тепловые завесы — Расчет мощности

Тепловые завесы

На сегодняшний день достаточно широко распространено использование тепловых завес. Данное устройство необходимо для того, чтобы защищать помещения от холодного воздуха, проникающего внутрь через проемы двери и окон.

Оно позволяет зонировать микроклимат в различных помещениях, между которыми нет заграждений. А в некоторых заведениях используется вместо входных дверей. Но только правильные расчеты мощности тепловых завес позволят им эффективно работать.

Длина завеса и мощность обогрева

От того, насколько правильно будет отобрана тепловая завеса, будет зависеть эффективность ее эксплуатации. Для расчета устройства решающим показателем будет скорость потока воздуха, ширина дверного проема, а также высота установки.

Именно поэтому при выборе оборудования необходимо учитывать некоторые особенности. Так, чем выше будет установлена завеса, тем большей выходной скоростью воздушного потока она должна обладать.

Главным показателем тепловых завес является скорость потока воздуха

Такая завеса должна перекрывать дверной проем полностью и находиться как можно ближе к нему. В случае очень широкого проема, лучше произвести установку нескольких небольших тепловых завес, которые позволят создать непрерывную преграду. Для этого устройства необходимо устанавливать вплотную.

Если у здания несколько входов, нужно учитывать наличие сквозняков, которые должны перекрываться более мощной моделью. Когда горизонтальная завеса не может быть установлена непосредственно над проемом, стоит посмотреть на возможность монтажа вертикальной завесы.

Что касается подбора мощности тепловой завесы, то здесь также имеются некоторые особенности выбора. Речь идет о том, что устройство работает от обыкновенного обогревателя, так что его мощность рассчитывается субъективно.

Завеса выполняет функции двери, устраняя потери тепла. Именно на это и нужно обращать внимание во время выбора. Разница между температурой всасываемого и выдуваемого воздуха позволяет определить повышение температуры.

Некоторые завесы идут с подобранной номинальной мощностью, что достигается посредством внедрения в конструкцию обогревателя, обладающего наиболее подходящими показателями.

Также нужно обращать внимание на то, что иногда производители выпускают одну и ту же модель, но в разных модификациях, обладающих различными показателями мощности.

Расчет производительности по воздуху

Для того чтобы правильно произвести расчет скорости теплового потока, лучше всего пригласить специалиста. Производительность по воздуху является главным параметром. От этого показателя зависит скорость потока и высота установки завесы.

Например, для того чтобы эффективно защитить дверной проем шириной 0,8-1 м, высота которого — 2-2,5 м, необходимо установить завесу, производительность которой по воздуху составляет 900-1200 куб.м/ч. На выходе завесы скорость воздуха будет от 8 до 10 м/с, а возле пола — 2,5-3,5 м/с.

Подбор оборудования с необходимой скоростью воздушного потока базируется на таких данных:

  • для каждой модели есть рекомендуемая высота установки, но в конкретных случаях обязательно надо учитывать силу ветра и сквозняков, делать соответствующие поправки. Это особенно актуально в помещениях, которые имеют большую площадь и несколько входов и выходов;
  • скорость потока воздуха из отверстия завесы прямо зависит от диаметра ротора и скорости его вращения. Длина ротора больше 800 мм не используется, так как это сложно решить технологически. Если завеса имеет большие размеры, то двигатель устанавливают посередине, а роторы — по бокам. Таким образом уменьшается себестоимость оборудования, но появляется провал воздушного потока по центру;
  • производители указывают распределение скоростей потока воздуха на разном расстоянии от установленного оборудования. Не рекомендуют устанавливать завесу, вырабатывающую слишком большой поток воздуха, так как это приведет к большим потерям теплого воздуха;
  • расчет показывает: для того чтобы нормально работало данное оборудование, скорость выходящего потока на уровне пола должна быть больше 2.5 м/сек.

Расчет производительности по воздуху

Пример расчета

  • Проводим расчет воздуха, что поступает через дверной проем, м3/c,
  • Lпр = vHВ,
  • v — скорость воздуха, м/с;
  • Н и B — высота и ширина дверного проема, м.
  • Рассчитываем количество воздуха, м3/c, которое необходимо для защиты от попадания холодного воздуха в помещение,
  • Lзав=Lпр/j(B/b+1)
  • j — коэффициент воздушного потока = 0,45;
  • b — ширина канала, через который поступает воздух, м.
  • Расчет тепловой мощности нагревательного элемента, ккал/ч,
  • Qзав = 0,24Lзав (tз — tнач),
  • tнач — температура воздуха во время его забора, °С
  • tз — температура потока теплого воздуха, °С;

Управление завесой

На указанном оборудовании должно быть не меньше двух выключателей, которые позволяют включать обогреватель и вентилятор. Более дорогие модели имеют возможность ступенчатого регулирования мощности обогревателя и скорости вращения вентилятора.

Данное оборудование может управляться при помощи выносного или встроенного пульта управления. Обычно небольшие завесы имеют встроенные пульты управления, а промышленные завесы управляются дистанционно, так как достать до их кнопок будет тяжело.

Управление завесой

Некоторые модели дополнительно комплектуются термостатом, что позволяет при достижении заданной в помещении температуры отключать нагревательные элементы или полностью данное оборудование.

В промышленных моделях часто используют концевые выключатели, что позволяет включать тепловую защиту только при открывании двери. Таким образом экономится электроэнергия. Для обычных дверей этот способ экономии не применяется, так как для выхода на рабочие параметры необходимо 5-10 секунд, а за это время двери уже закроются.

Для защиты от перегрева практически все модели имеют несколько степеней защиты: без включения вентилятора нагревательный элемент не подключается, при достижении температуры ТЭНа 80-110°С питание отключается.

Вертикальная защита, в отличие от горизонтальной, устанавливается сбоку в дверном проеме. Она ничем не отличается от горизонтальной, а ее высота должна быть не меньше 3/4 высоты проема.

Типы установок и выбор источника тепла

Вертикальный тип установки

После проведения всех вышеперечисленных расчетов, необходимо будет определиться с тем, какой тип тепловой завесы он хочет установить. Они существуют вертикальные и горизонтальные. Наибольшее распространение обрели как раз горизонтальные, которые устанавливаются над дверным проемом. Что касается вертикальных завес, то они встречаются редко, но при этом выполняют все свои функции не хуже горизонтальных.

Чаще всего вертикальные устройства устанавливаются, когда это более целесообразно, или если для горизонтальной завесы просто нет места над проемом. Крепится вертикальная завеса, как понятно из названия, сбоку проема. В результате поток воздуха движется параллельно полу. Длина такой завесы должна составлять не менее 3/4 от высоты проема, который перекрывается.

Что касается всего остального, то от завесы горизонтального типа практически нет отличий.

Горизонтальный тип установки

В качестве источника тепла в таких устройствах могут использоваться вода и электричество. Те завесы, у которых источником тепла выступает вода, называют водяными тепловыми завесами.

Чаще всего, горячая вода поступает в устройство из централизованной системы отопления, установленной в помещении. Хотя процесс монтажа достаточно сложный, окупаемость такого оборудования достигается за счет высокой мощности устройств и низкой стоимости эксплуатации.

Чаще всего, такие завесы применяют в промышленных зданиях, у которых есть большие открытые проемы.

Что касается электрической завесы, то здесь также есть как плюсы, так и минусы. В отличие от предыдущего варианта, такой тип теплоносителя может использоваться даже в летний период, когда нет необходимости запускать систему отопления.

Но использование электричества ведет к повышению стоимости эксплуатации. Так что такой, казалось бы, простой вопрос, также требует особого внимания.

Практически все завесы оснащаются, по крайней мере, двумя переключателями. Один служит для включения нагревательного элемента, в то время как второй запускает вентилятор.

Кроме всего прочего, у некоторых моделей завес можно встретить встроенные регуляторы мощности нагрева либо вентиляторы с несколькими скоростями вращения.

Управление промышленными завесами в ангарах и складских помещениях производится при помощи конечного выключателя. Он срабатывает при подъеме ворот. Это позволяет не постоянно использовать завесу, а только когда проем открывается.

Практически все тепловые завесы бытового назначения оснащены одной или одновременно несколькими степенями защиты от перегрева. Подобная техника вполне оправдана и особенно эффективна в больших помещениях.

Кроме всего прочего, это позволяет сохранять микроклимат даже в тех помещениях, где наблюдается высокая интенсивность движения людей. По-видимому, это один из наиболее оправданных, эффективных и удобных способов сохранения температуры воздуха в помещении, где приходится часто открывать двери или все время держать их открытыми.

Читайте также

heatandcool.ru

Тепловые завесы от производителя

Политика Конфиденциальности

Администрация сайта  с уважением относится к правам посетителей Сайта. Мы безоговорочно признаем важность конфиденциальности личной информации посетителей нашего Сайта. Данная страница содержит сведения о том, какую информацию мы получаем и собираем, когда Вы пользуетесь Сайтом. Мы надеемся, что эти сведения помогут Вам принимать осознанные решения в отношении предоставляемой нам личной информации.

Настоящая Политика конфиденциальности распространяется только на Сайт и на информацию, собираемую этим сайтом и через его посредство. Она не распространяется ни на какие другие сайты и не применима к веб-сайтам третьих лиц, с которых могут делаться ссылки на Сайт.

Сбор информации

Когда Вы посещаете Сайт, мы определяем имя домена Вашего провайдера и страну (например, “aol.com”) и выбранные переходы с одной страницы на другую (так называемую “активность потока переходов”).

Сведения, которые мы получаем на Сайте, могут быть использованы для того, чтобы облегчить Вам пользование Сайтом, включая, но не ограничиваясь:

– организация Сайта наиболее удобным для пользователей способом

– предоставление возможности подписаться на почтовую рассылку по специальным предложениям и темам, если Вы хотите получать такие уведомления

Сайт собирает только личную информацию, которую Вы предоставляете добровольно при посещении или регистрации на Сайте. Понятие “личная информация” включает информацию, которая определяет Вас как конкретное лицо, например, Ваше имя или адрес электронной почты. Тогда как просматривать содержание Сайта можно без прохождения процедуры регистрации, Вам потребуется зарегистрироваться, чтобы воспользоваться некоторыми функциями, например, оставить свой комментарий к статье.

Сайт применяет технологию “cookies” (“куки”) для создания статистической отчетности. “Куки” представляет собой небольшой объем данных, отсылаемый веб-сайтом, который браузер Вашего компьютера сохраняет на жестком диске Вашего же компьютера. В “cookies” содержится информация, которая может быть необходимой для Сайта, – для сохранения Ваших установок вариантов просмотра и сбора статистической информации по Сайту, т.е. какие страницы Вы посетили, что было загружено, имя домена интернет-провайдера и страна посетителя, а также адреса сторонних веб-сайтов, с которых совершен переход на Сайт и далее. Однако вся эта информация никак не связана с Вами как с личностью. “Cookies” не записывают Ваш адрес электронной почты и какие-либо личные сведения относительно Вас. Также данную технологию на Сайте использует установленный счетчик компании Spylog/LiveInternet/и т.п.



Кроме того, мы используем стандартные журналы учета веб-сервера для подсчета количества посетителей и оценки технических возможностей нашего Сайта. Мы используем эту информацию для того, чтобы определить, сколько человек посещает Сайт и организовать страницы наиболее удобным для пользователей способом, обеспечить соответствие Сайта используемым браузерам, и сделать содержание наших страниц максимально полезным для наших посетителей. Мы записываем сведения по перемещениям на Сайте, но не об отдельных посетителях Сайта, так что никакая конкретная информация относительно Вас лично не будет сохраняться или использоваться Администрацией Сайта без Вашего согласия

Чтобы просматривать материал без “cookies”, Вы можете настроить свой браузер таким образом, чтобы она не принимала “cookies” либо уведомляла Вас об их посылке (различны, поэтому советуем Вам справиться в разделе “Помощь” и выяснить, как изменить установки машины по “cookies”).

Совместное использование информации.

Администрация Сайта ни при каких обстоятельствах не продает и не отдает в пользование Вашу личную информацию, каким бы то ни было третьим сторонам. Мы также не раскрываем предоставленную Вами личную информацию за исключением случаев предусмотренных законодательством.

Отказ от ответственности

Помните, передача информации личного характера при посещении сторонних сайтов, включая сайты компаний-партнеров, даже если веб-сайт содержит ссылку на Сайт или на Сайте есть ссылка на эти веб-сайты, не подпадает под действия данного документа. Администрация Сайта не несет ответственности за действия других веб-сайтов. Процесс сбора и передачи информации личного характера при посещении этих сайтов регламентируется документом «Защита информации личного характера» или аналогичным, расположенном на сайтах этих компаний.


xn--80aealabi0b1aium0jg.xn--p1ai

Расчет тепловой завесы: подбор мощности

Тепловая защита предохраняет от поступления снаружи в помещение холодного воздуха зимой и горячего — летом. Чтобы достичь максимального эффекта, необходимо правильно сделать расчет тепловой завесы, и тогда даже зимой при частом открывании дверей или ворот в помещении будет возможность поддерживать комфортную температуру, не делая дополнительных энергозатрат.

Тепловая завеса используется для того, чтобы сохранять опеределенную температуру в доме. Зимой не будет проникать холодный воздух, а летом — теплый.

Принцип действия любой воздушно-тепловой защиты одинаковый. При работе мощного вентилятора создается высокоскоростной поток, что не дает теплому воздуху выходить через открытые двери из помещения, а холодному — попадать внутрь.

Воздушно-тепловые завесы применяются в магазинах, кафе, ресторанах, промышленных и складских помещениях, то есть там, где много посетителей. Чтобы они работали эффективно, необходимо правильно произвести их расчет.

Тепловая завеса также ограждает попадание насекомых, пыли и грязи в помещение.

Эффективна работа воздушно-тепловой завесы и в летнее время, данное оборудование помогает сохранять в помещении прохладный воздух, полученный вследствие работы кондиционера, а также не позволяет проникать в помещение насекомым и пыли, необходимо просто правильно произвести расчет необходимых параметров завесы.

При выборе воздушно-тепловой завесы рассчитываются такие параметры:

  • длина;
  • расчет мощности обогрева;
  • скорость потока;
  • тип установки, она может быть горизонтальной или вертикальной;
  • способ управления, при помощи термостата или выносного пульта;
  • источник тепла, это может быть горячая вода или электричество.

Определяем необходимую длину воздушно-тепловой завесы

Чтобы произвести указанный расчет, необходимо учитывать ширину дверного проема, высоту, на которой будет установлена воздушно-тепловая защита, и скорость потока воздуха. Скорость потока прямо пропорциональна высоте проема. Чтобы работа завесы была эффективной, ее надо располагать как можно ближе к дверному проему.

Схема определения параметров тепловой завесы.

Если возникла необходимость установить воздушно-тепловую защиту в большом проеме и не достаточно одной завесы, то устанавливают несколько штук, располагая их вплотную друг к другу. Обязательно необходимо учитывать силу ветра на сквозняках, если в помещении есть несколько входов и выходов. Если нет возможности установить воздушно-тепловую завесу над дверным проемом, то можно установить ее вертикально.

Стандартная длина данного оборудования — от 600 до 2000 мм. Наиболее распространенными являются модели длиной 800-1000 мм, они соответствуют ширине стандартного дверного проема.

Подбор мощности обогрева тепловой завесы

Данное оборудование не является обогревателем, и поэтому, если говорить о мощности обогрева, расчет ведется скорее субъективно, так как это энергосберегающей прибор, что препятствует попаданию теплого воздуха летом и холодного воздуха зимой в помещение. В технической характеристике воздушно-тепловой завесы указывают разницу температуры выдуваемого и всасываемого потока. В каждой модели уже сделан оптимальный подбор мощности обогревателя. Некоторые производители одни и те же модели тепловых завес выпускают с разными по мощности обогревателями, и поэтому всегда можно сделать правильный подбор необходимой мощности.

Читайте также: Производство пенопласта
Подробнее о подключении греющего кабеля
Чем покрасить пенопласт — читайте здесь.

Вернуться к оглавлению

Расчет производительности по воздуху

Расчет скорости теплового потока: А — воздушный поток через открытый проем в холодное время года. В — воздушный поток, создаваемый ветром с улицы. С — суммарный воздушный поток через открытый проем с учетом ветра с улицы.

Для того чтобы правильно произвести расчет скорости теплового потока, лучше всего пригласить специалиста. Производительность по воздуху является главным параметром. От этого показателя зависит скорость потока и высота установки завесы.

Например, для того чтобы эффективно защитить дверной проем шириной 0,8-1 м, высота которого — 2-2,5 м, необходимо установить завесу, производительность которой по воздуху составляет 900-1200 куб.м/ч. На выходе завесы скорость воздуха будет от 8 до 10 м/с, а возле пола — 2,5-3,5 м/с.

Подбор оборудования с необходимой скоростью воздушного потока базируется на таких данных:

  • для каждой модели есть рекомендуемая высота установки, но в конкретных случаях обязательно надо учитывать силу ветра и сквозняков, делать соответствующие поправки. Это особенно актуально в помещениях, которые имеют большую площадь и несколько входов и выходов;
  • скорость потока воздуха из отверстия завесы прямо зависит от диаметра ротора и скорости его вращения. Длина ротора больше 800 мм не используется, так как это сложно решить технологически. Если завеса имеет большие размеры, то двигатель устанавливают посередине, а роторы — по бокам. Таким образом уменьшается себестоимость оборудования, но появляется провал воздушного потока по центру.
  • производители указывают распределение скоростей потока воздуха на разном расстоянии от установленного оборудования. Не рекомендуют устанавливать завесу, вырабатывающую слишком большой поток воздуха, так как это приведет к большим потерям теплого воздуха;
  • расчет показывает: для того чтобы нормально работало данное оборудование, скорость выходящего потока на уровне пола должна быть больше 2.5 м/сек.

Диаграмма распределения скоростей воздушного потока.

Пример расчета:

Проводим расчет воздуха, что поступает через дверной проем, м3/c,

Lпр = vHВ,

v — скорость воздуха, м/с;

Н и B — высота и ширина дверного проема, м.

Рассчитываем количество воздуха, м3/c, которое необходимо для защиты от попадания холодного воздуха в помещение,

Lзав=Lпр/j(B/b+1)

j — коэффициент воздушного потока = 0,45;

b — ширина канала, через который поступает воздух, м.

Расчет тепловой мощности нагревательного элемента, ккал/ч,

Qзав = 0,24Lзав (tз — tнач),

tнач — температура воздуха во время его забора, °С

tз — температура потока теплого воздуха, °С;

Вернуться к оглавлению

Управление завесой

Управлять тепловой завесой можно с помощью пульта, который может быть выносной или встроенный.

На указанном оборудовании должно быть не меньше двух выключателей, которые позволяют включать обогреватель и вентилятор. Более дорогие модели имеют возможность ступенчатого регулирования мощности обогревателя и скорости вращения вентилятора.

Данное оборудование может управляться при помощи выносного или встроенного пульта управления. Обычно небольшие завесы имеют встроенные пульты управления, а промышленные завесы управляются дистанционно, так как достать до их кнопок будет тяжело.

Некоторые модели дополнительно комплектуются термостатом, что позволяет при достижении заданной в помещении температуры отключать нагревательные элементы или полностью данное оборудование.

В промышленных моделях часто используют концевые выключатели, что позволяет включать тепловую защиту только при открывании двери. Таким образом экономится электроэнергия. Для обычных дверей этот способ экономии не применяется, так как для выхода на рабочие параметры необходимо 5-10 секунд, а за это время двери уже закроются.

Для защиты от перегрева практически все модели имеют несколько степеней защиты: без включения вентилятора нагревательный элемент не подключается, при достижении температуры ТЭНа 80-110°С питание отключается.

Вертикальная защита, в отличие от горизонтальной, устанавливается сбоку в дверном проеме. Она ничем не отличается от горизонтальной, а ее высота должна быть не меньше 3/4 высоты проема.

Вернуться к оглавлению

Электричество или горячая вода в качестве источника тепла

В основном в качестве источника тепла выступает электричество, но существуют модели, где эту роль выполняет горячая вода, она подается из системы отопления.

Такие системы сложнее устанавливать, но это компенсируется низкими расходами при высокой мощности оборудования. Обычно такие модели используют в промышленных зданиях, где есть открытые дверные проемы большой площади.

1poteply.ru

Подбор и расчет тепловых завес

Подбор и расчет тепловых завес

Выбор, расчет и подбор тепловых завес (по производителям и моделям)

Двери и окна – это неотъемлемая часть любого помещения. При всей их необходимости и функциональности, они становятся главными источниками поступления холодного воздуха в помещении. Основной проблемой является проникновение холодного или теплого воздуха, способного существенно снизить эффективность работы отопления или кондиционеров. Тепловые завесы, легко помогут поддержать микроклимат в любом помещении, не зависимо от его общей площади и назначения (промышленное, жилое, торговое, складское и так далее), создав преграду и для проникновения воздуха из вне и мельчайших частиц пыли. Достаточно только подобрать подходящую по мощности модель. Тепловые завесы рассчитываются с учетом многих внешних факторов влияния. В их число входит и структуризация поступающего потока, импульсивность струи. Правильный расчет позволяет снижать негативные составляющие и добиться эффективности действия тепловой завесы.

Вся ширина или высота проема должна быть перекрыта тепловой завесой, в ином случае не охваченные участки послужат возмущающим фактором. Требуется учитывать преобладающее направление ветра и примерную его скорость, на сколько будет велика разность давлений и температурных режимов. Немаловажна и конфигурация проема, высота и архитектурная особенность. В расчет входит так же проектная частота и время, которое проем будет находиться в открытом состоянии.

Если в помещении работают вытяжные или приточные вентиляторы, то расчет должен производиться с учетом большой нагрузки на проем. При не возможности создать препятствие разнице давления, следует провести ряд комплексных мер по изменению имеющейся вентиляции.

Установка тепловой завесы проводится с учетом возврата основной массы подаваемого воздуха внутрь помещений, без возможности забора холодного воздуха из вне. Для этого поток проектируется с угловым наклоном в сторону холодной части на 10-15 градусов.

Тепловые завесы легко решают поставленные перед ними задачи, притом, что принцип действия их достаточно прост. Они просто разделяют воздушное пространство, не позволяя холодным или теплым массам проникать в помещения и существенно влиять на микроклимат в нем. На мировом и отечественном рынке конкурируют несколько известных производителей данного вида тепловых завес: Frico(Швеция), Olefini (Греция), Siemens (Германия), Systemair (Швеция), Thermoscreens (Англия), Тепломаш (Россия), Тропик (Россия). Вся производимая продукция классифицируется в зависимости от способа монтажа. Здесь можно выделить горизонтальные и вертикальные тепловые завесы. Имеет значение и вид теплоносителя, некоторые устройства для подогрева используют электрическую энергию, принцип действия остальных основан на циркуляции горячей воды. Мощность позволяет разделить тепловые завесы на бытовые и промышленные модели.

Подбор тепловых завес по типу осуществляется исходя из пространственных и конструктивных особенностей конкретного помещения. Учитывать необходимо все, от площади здания до количества дверных и оконных проемов, через которые в помещение проникают воздушные массы. Исходя из существующих параметров, и происходит выбор идеальной тепловой завесы. Подбирается как компания производитель, так и тип завесы, позволяющий не только использовать наиболее доступный источник подогрева, но и монтировать тепловую завесу в имеющихся условиях. Завесы должны стать неотъемлемой частью климатической системы в здании, дополняя централизованное отопление или систему кондиционирования. Тепловые завесы должны быть экономичными, надежными, простыми в управлении, одновременно решая полный перечень поставленных перед ними задач. В случае установки устройства в офисном или торговом помещении, немаловажное значение будут иметь и дизайнерские особенности тепловых завес, позволяющие им не выделяться на фоне интерьера, но, органично вписываясь, дополнять его. Производители тепловых завес стремятся удовлетворить все без исключения потребительские запросы. Наиболее распространены тепловые завесы трех фирм Frico, Тепломаш, Тропик. Они и конкурируют между собой, предлагая решить проблему поступления в помещения холодного воздуха с виду однотипными, но в чем-то отличными способами.

Для грамотного выбора тепловой завесы нужно знать их особенности и возможности, прежде всего:



Горизонтальные тепловые завесы Frico

Большинство тепловых завес, представленных на рынке, являются горизонтальными. Наиболее часто можно встретить модели Frico. Основная масса завес серий АС и AD монтируются в горизонтальном положении. Характеристики их позволяют получать высокую производительность практически во всех помещениях средних и даже больших объемов. Frico AC418, например, использует для работы электрическую энергию, мощность нагрева, варьируется от 0 до 18 кВт. Монтаж происходит на высоте до 4-х метров. Небольшие габариты, позволяют прятать устройство даже под подвесным потолком. Аналогичными характеристиками обладают и другие тепловые завесы 300 и 400-ой серий. А вот завесы Frico серии AD могут использовать в качестве источника нагрева воздуха воду из систем централизованного отопления. Это означает только одно – они несколько экономичнее, рассмотренных ранее электрических аналогов. Нужно отметить, что модель Frico AD310W и аналогичные ей издают минимальный уровень шума, в рабочем состоянии равный не более 57 дБ (для экономичного устройства высокой производительности это совсем не много).



Вертикальные (промышленные) тепловые завесы Frico

Вертикальные тепловые завесы от самого известного мирового производителя встречаются реже, но, тем не менее, они на отечественном рынке присутствуют. Используют их там, где дверные проемы достаточно широки, а значит, и объем помещения больше. Это производственные, промышленные, торговые и складские помещения. Эти устройства более габаритны, производительны, хотя принцип работы аналогичен горизонтальным моделям с использованием горячей воды из систем централизованного отопления. Естественно, что рабочие характеристики и надежность для промышленных устройств имеет первостепенное значение, на оригинальный дизайн внимание обращается во вторую очередь.

Тепловые завесы электрические и водяные КЭВ (Тепломаш)

Тепловые завесы КЭВ серий 300 E, в частности, модель КЭВ-12П304Е идеально решают задачу нейтрализации холодных воздушных потоков. Могут монтироваться как в горизонтальном положении, на высоте стандартных дверных проемов (2,5 – 3 метра), так и сбоку (вертикально). Мощность у этих устройств варьируется от 12 до 24 кВт. Большинство из них используются в быту, поэтому, удобству эксплуатации уделено немало внимания. Имеется даже вполне функциональная система дистанционного управления. Если рассматривать водяные тепловые завесы Тепломаш КЭВ-60П314W и другие, то они несколько отличаются, мощность устройств может доходить до 60-ти и даже 98 кВт. По способу монтажа и эффективности защиты любого вида помещении они аналогичны моделям, использующим в качестве теплового носителя электрическую энергию.

Устройство тепловых завес этой марки надежно и долговечно. Корпус изготовлен из стали и покрыт качественным покрытием полимера. Корпус включает в себя нагревательный элемент, вентилятор и сопла для подачи потока нагретого воздуха. Принцип действия достаточно прост, засасываемый вентилятором воздух нагревается и через сопло, уже нагретый, подается в проем.

Маркировка на приборах Тепломаш расшифровывается следующим образом: первые три буквы КЭВ указывают на производителя (Тепломаш), следующие две цифры — мощность в Вт, буква — функционально назначение (П-завеса), далее три цифры — номер серии, напряжение питания (1-220В, 3-380В), номер модификации. Буква W — водяной источник тепла, Е – электрический источник.

Тепловые завесы “Тропик”

Тепловые завесы, произведенные компанией «Тропик», являются одними из недорогих завес этого типа представленными на отечественном рынке. Ценовой вопрос всегда волнует потребителей. Это значит, что спрос на любые модели будет иметь постоянный рост. Так тепловые завесы «Тропик» серии А, в самом низком ценовом диапазоне, предназначены для дверных проемов шириной до 2,2 метра, очень экономичны в своем классе. Естественно, они лишены многих дополнительных функций, но, при желании, могут оснащаться пультом ДУ и термостатом. Зато их надежность действительно позволяет говорить о возможности многолетней, бесперебойной работы. Пример серии — А-6: мощность 0/3,0/6,0 кВт, расход воздуха 560 м3/ч, высота установки 2,2 метра, напряжение 220 В. Серия М — характеризуются высокой скоростью воздушного потока и двумя ступенями мощности. Эта серия уже способна защитить проем до 3 метров. Предназначается для защиты помещений, где требуется повышенная скорость воздуха от тепловой завесы. В качестве нагревателей использованы ститч-элементы, которые моментально входят в рабочий режим и практически бесшумны.

Пример серии М — М-6/ДУ, Т/ – напряжение 220 и 380 В, мощность 3,0/6,0 Вт, высота установки 3 метра с расходом воздуха до 760 м3/ч.

Серия ЗЭТ — отличается увеличенной мощностью нагрева, который обеспечивают оребренные тэны. Эта серия способна обеспечить защиту от холодного воздуха помещению с дверным проемом до 6 метров, даже в случае постоянно открытого проема. При опасности перегрева аппарата, вся серия снабжена биметаллическими термостатами. Пример серии – ЗЭТ -12 /ДУ/: вертикально-горизонтальная установка, 380В, мощность 6/12 кВт, высота установки 5 метров. В техническом отношении модели этой фирмы экономичны. Мощность их не так велика (от 4,5 до 9 кВт), но для решения поставленных перед ними задач этого вполне достаточно.

Каталог тепловых завес:

Если у Вас возникли вопросы с подбором или расчетом тепловых завес, хотите заказать оборудование, узнать наличие и сроки доставки, Вы можете по телефонам: 506-58-01 , а также по e-mail: [email protected]

Звоните и мы поможем Вам подобрать тепловую завесу.


www.agora21.ru

Выбор и расчет тепловой завесы.

Тепловая воздушная завеса представляет собой прибор, обеспечивающий защиту отапливаемых (или кондиционированных) помещений от проникновения внутрь воздуха с улицы.

Тепловые (воздушные) завесы могут использоваться круглый год. В холодное время года они работают как тепловые щиты – поток подогретого воздуха создает преграду холоду, поступающему через проемы окон и дверей. Летом воздушные завесы препятствуют выходу прохладного воздуха из помещения, где работают кондиционеры, или холодильные камеры. Завеса устанавливается горизонтально над проемом или вертикально с одной или двух сторон. Воздушные завесы актуальны для складов, магазинов, киосков, помещений бытового обслуживания и культурно-развлекательных центров.

Кроме того, их использование предотвращает сквозняки в помещениях. Отметим, что внутрь не проникают пыль, неприятные запахи. С тепловой завесой можно не опасаться назойливых насекомых – они не смогут залететь в помещение.

Основные преимущества

  • Тепловые завесы значительно сокращают теплопотери в помещении, где часто открываются окна или двери.
  • Тепловые завесы Незаметны и безопасны для человека.
  • Воздушно-тепловые завесы снабжены терморегулятором, который автоматически поддерживает в помещении нужную температуру.
  • Они безопасны, так как в случае перегрева автоматически отключаются.
  • Воздушно-тепловые завесы предотвращают сквозняки, которые возникают у открытых дверных и оконных проемов при большой разнице температур в помещении и на улице.
  • Препятствуют проникновению с улицы в помещение запахов, выхлопных газов, пыли, насекомых. – Просты в монтаже, эксплуатации, обслуживании.

Принцип применения потока воздуха в качестве “невидимой” завесы между тёплой и холодной воздушной средой в зонах входа в помещения родился в США, где современные вентиляционные системы традиционно проектируются с использованием мощных нагнетательных вентиляторов на потолке и организацией вытяжки через решётки в полу.

Вентиляционные системы стоят недёшево как в монтаже, так и эксплуатации, поэтому такой шик, был до поры до времени просто непозволителен широкому кругу потребителей, пока развитие научно-технического прогресса не привело к изобретению нового направления в сочетании систем обогрева и вентиляции под названием – тепловые завесы.

Когда дверь в здание открывается, через неё поступает воздух. Количество воздуха зависит от: разности давлений внутри здания и снаружи; разности температур внутри здания и снаружи; скорости ветра относительно дверного проёма.

Вентиляционные системы здания должны быть сбалансированны. Это означает, что вытяжная вентиляция должна удалять из здания такое же количество воздуха, какое нагнетает в него приточная вентиляция. Тёплый воздух внутри здания легче холодного наружного, поэтому при открывании двери создаётся разность давлений. Холодный и тяжёлый наружный воздух втекает в здание через нижнюю часть дверного проёма и вытесняет из здания тёплый воздух через верхнюю часть проёма. Суммарный воздушный поток увеличивается пропорционально разности температур.

Когда ветер направлен прямо в дверь, воздух с улицы втекает в здание по всей площади дверного проёма. Суммарный воздушный поток представляет собой сумму всех втекающих и вытекающих потоков. Таким образом очевидно, что открытые двери и порталы значительно увеличивают расходы на отопление.

Кроме того, сквозняки легко приводят к болезням, отсутствию персонала на местах и, в конечном счёте – к потере прибыли. Если над дверным проёмом смонтировать воздушную завесу, потери тепла могут быть снижены на 70-90%. Правильно установленная тепловая завеса окупается за короткие сроки.

Среди производителей заслуживает быть отмеченной компания Frico (Швеция). Именно ее тепловые завесы пользуются особым спросом. К безупречному качеству добавляется и надежность. Цены моделей от Frico доступны любым российским потребителям.

Воздушные завесы могут быть двух типов: шиберующего и смесительного. В первом случае холодному воздуху ставится сильный заслон противодействием теплой воздушной струи. Такие завесы чаще всего ставятся в открытом проеме. Смесительного типа завесы действуют по-другому. В полном смысле слова препятствия доступу холодного воздуха тут нет. Эффект достигается другим способом – холодный воздух разбавляется теплым потоком.

Тепловые завесы разделяются на три вида:

  • электрические тепловые завесы;
  • водяные тепловые завесы;
  • воздушные завесы без обогрева.

При выборе тепловой завесы в первую очередь следует обращать внимание на следующие параметры:

  • Длина завесы
  • Производительность по воздуху («прокачка») и конструкция турбины
  • Мощность и тип нагревательных элементов
  • Способ управление завесой (выносной пульт, термостат)
  • Тип установки (горизонтальный или вертикальный)
  • Источник тепла (электричество или горячая вода)

Длина тепловой завесы

Тепловые завесы имеют длину от 600 до 2000 мм. Наибольшее распространение получили аппараты длиной 800 — 1000 мм, предназначенные для установки над стандартным дверным проемом. Длина правильно подобранной завесы должна быть равна или немного больше ширины проема, поскольку только в этом случае поток воздуха будет целиком его перекрывать и не даст холодному воздуху попасть внутрь. Если проем очень широкий (более 2 метров), то следует устанавливать несколько аппаратов вплотную друг к другу.

Производительность по воздуху

Производительность по воздуху или «прокачка» является основным параметром любой завесы. От производительности зависит скорость воздушного потока и, соответственно, оптимальная высота установки. Например, для защиты стандартного дверного проема шириной 0,8—1,0 метр и высотой 2,0—2,5 метра требуется завеса с «прокачкой» 900—1200 кб. м/ч. В этом случае скорость воздушного потока на выходе завесы составит 8—10 м/с, а на уровне пола — 2,5—3,5 м/с. Однако завесы с такой «прокачкой» стоят 500—700 долларов и часто покупатели в целях экономии устанавливают аппараты с меньшей производительностью, предназначенные для защиты проемов высотой до 1,5 метров (окно кассы, окно выдачи товара и т. п.). В этом случае через нижнюю часть дверного проема будет проникать холодный воздух, и желаемый эффект от применения тепловой завесы будет достигнут лишь частично. Заметим, что при наличии тамбура применение завесы с низкой прокачкой может быть вполне оправдано — двойные двери создают дополнительную преграду холодному воздуху и позволяют использовать менее дорогую завесу.

В каталогах помимо «прокачки» всегда приводится рекомендуемая высота установки, составляющая для различных моделей от 1,5 до 6 метров. Хотя высота установки и должна однозначно определятся длиной и «прокачкой» завесы, в каталогах разных производителей приводятся разные значения рекомендуемой высоты для однотипных моделей. Советуем обратить внимание на то, что отечественные производители, как правило, заявляют большую высоту установки по сравнению с рекомендациями зарубежных лидеров рынка.

Еще одним важным элементом конструкции тепловой завесы является турбина (радиальный вентилятор, создающий необходимый воздушный поток). Для создания равномерного потока воздуха необходима единая турбина, расположенная по всей длине завесы. Двигатель при этом крепится сбоку от турбины. Поскольку изготовление турбины длиной свыше 800 мм является технологически сложной задачей, некоторые производители используют техническое решение с центральным расположением двигателя и двумя небольшими турбинами по бокам. Это позволяет уменьшить себестоимость завесы, но приводит к тому, что в самой важной — центральной части воздушного потока образуется «провал». Следствием этого является не только ухудшение защитных свойств воздушного потока, но и неравномерный обдув нагревательных элементов, что может привести к их преждевременному выходу из строя.

В заключении этого раздела хотим подчеркнуть, что именно «прокачка», а не мощность является наиболее важным параметром тепловой завесы. Стоимость завесы так же напрямую зависит от ее «прокачки» и длины, в тоже время очень мало зависит от мощности.

Мощность тепловой завесы

Помимо отсечения наружного воздуха, тепловая завеса может так же нагревать воздух в помещении. Для ориентировочных расчетов можно принять, что для обогрева 10 квадратных метров не отапливаемого помещения, при высоте потолков 2,8 — 3,0 метра необходим 1 кВт мощности. При этом считается, что стены и потолок помещения имеют хорошую теплоизоляцию (капитальное здание), поскольку обогреть временное сооружение (железный ларек, ангар) практически невозможно – тепло будет уходить через тонкие стенки. Если же завесу предполагается устанавливать в хорошо отапливаемом помещении, то функция нагрева не обязательна, и можно выбрать модель с минимальной мощностью или, так называемую, воздушную завесу — без функции обогрева. Заметим, что защитные свойства воздушного потока определяются скоростью воздуха и мало связаны с его температурой, поэтому мощность завесы является дополнительной, а не основной характеристикой.

Другой важной характеристикой тепловых завес с является тип нагревательных элементов: ТЭН или спираль (здесь имеются в виду завесы с электрическим нагревательным элементом, ниже будут рассмотрены водяные тепловые завесы). Спиральный нагреватель представляет собой металлическую проволоку, свитую в спираль. Такие нагревательные элементы применялись в широко известных отечественных обогревателях — «тарелках». Существенными недостатками спиральных нагревателей являются высокая температура нагрева (из-за малой площади поверхности), приводящая к «сжиганию» кислорода и невысокий срок службы. Более предпочтительный и более дорогой вариант — ТЭН. Он представляет собой нагревательный элемент (из графита или проволоки), помещенный в полую металлическую трубку диаметром около 1 см. Свободное пространство внутри трубки засыпается кварцевым песком, имеющим высокую теплопроводность. В результате площадь нагревательного элемента существенно увеличивается, что приводит к уменьшению рабочей температуры. Для еще большего увеличения площади ТЭНа вокруг трубки навивают металлическую полоску — внешне он становится похож на миниатюрный круглый радиатор отопления. Такой ТЭН называют оребренным. Оребренные ТЭНы являются наиболее предпочтительным вариантом нагревательного элемента тепловой завесы благодаря их долговечности и безопасности для здоровья.

У всех завес с функцией обогрева есть одна особенность — на выходе даже очень мощной завесы воздух будет только теплым и никогда — горячим. Например, разность температур на входе и выходе завесы Frico AC210 мощностью 10 кВт не превышает 21°С. Такой «парадокс» объясняется высокой скоростью обдува нагревательных элементов, поэтому тепловую завесу нельзя сравнивать с тепловой пушкой или тепловентилятором, где скорость обдува в несколько раз ниже, а температура воздуха, соответственно, выше.

Способ управления завесой

Любая тепловая завеса имеет, как минимум, два переключателя — один включает вентилятор, второй — нагревательные элементы. В дополнении к этому, некоторые завесы имеют двух- или трехступенчатые регуляторы мощности нагрева и двухскоростные вентиляторы. Пульт управления может быть как встроенным, так и выносным (проводным). Встроенные пульты используются только на небольших завесах для стандартных дверных и оконных проемов, иначе до кнопок будет трудно достать. Выносные пульты используются с полупромышленными и промышленными завесами — такой пульт можно установить в любом удобном месте.

В дополнении к пульту можно установить термостат, который будет отключать нагревательные элементы (или всю завесу) при достижении заданной температуры в помещении.

Иногда, для экономии электроэнергии, промышленные завесы в ангарах или складских помещениях управляются с помощью концевого выключателя. Этот выключатель срабатывает при открывании (подъеме) ворот и включает завесу только на то время, пока ворота открыты. Для завес, устанавливаемых над обычными дверьми, такой способ управления не подходит, поскольку раскрутка вентилятора и разогрев ТЭНов занимает до 5 — 10 секунд.

Заметим, что все серийно выпускаемые тепловые завесы имеют одну, а чаще несколько степеней защиты от перегрева. Во-первых, ТЭНы всех завес включаются только при включении вентилятора, во-вторых, рядом с ТЭНами обычно устанавливается капилярный термостат, который отключает питание при нагреве ТЭНов выше пороговой температуры (обычно от 80 до 110°С).

Горизонтальные и вертикальные тепловые завесы

Большинство тепловых завес предназначено для горизонтальной установки сверху открытого проема. Однако бывает, что такая установка невозможна или нецелесообразна. В этих случаях применяется вертикальная тепловая завеса, которая устанавливается сбоку от проема. Соответственно, воздушный поток от вертикальной завесы будет направлен горизонтально. Высота (длина) вертикальной завесы должна быть не менее 3/4 высоты защищаемого проема. В остальном, вертикальная тепловая завеса ничем не отличаются от горизонтальной.

Электрические и водяные тепловые завесы

Помимо моделей с электрическим подогревом, существуют завесы с подводом воды — водяные тепловые завесы. Как следует из названия, источником тепла в таких завесах является горячая вода, которая подается из системы центрального отопления. Повышенная сложность монтажа водяных завес компенсируется низкими накладными расходами при эксплуатации и высокой мощностью. Водяные завесы обычно применяют в промышленных зданиях с большими открытыми проемами.

Как выбрать конкретную модель

Разберем на примере выбор тепловой завесы для обычного дверного проема в частном доме. Размеры защищаемого пространства: высота потолка 2,5 м, ширина проема – 90 см. Для стандартной ситуации в этом случае подойдет завеса длиной 800-985 мм, мощностью 3-6 кВт и производительностью 900-1500 м3/час. Это может быть, например, тепловая завеса премиум-класса Frico AD210C05, или тепловая завеса средней ценовой категории Dantex RZ-0609DP, или российские завесы эконом-класса Тропик А-6 или Тропик М-6.
Если же количество проживающих в доме большое, или входная зона/холл плохо отапливается, или рядом с дверью размещены теплолюбивые объекты (растения, аквариум с рыбками и т.п.), рекомендуется выбрать завесу с более высокой мощностью и производительностью по воздуху.



malahit-irk.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
