Промывка и опрессовка системы отопления воздухом и водой
Опрессовка системы отопления – комплекс мероприятий, позволяющий выявить слабые места в контуре обогрева. Такая процедура обязательно проводится перед началом отопительного сезона и по мере необходимости в остальных случаях. Осуществляется опрессовка системы отопления воздухом и при помощи воды. Подобные испытания позволяют своевременно выявить возможные неисправности и в значительной степени снижают риск появления протечек.
Когда необходима опрессовка?
В процессе функционирования конструкции обогрева многоквартирного или частного дома трубопровод, радиаторы, запорная арматура и другие элементы контура постепенно приходят в негодность.
Плановая или внеплановая промывка и опрессовка системы отопления с целью проверки ее работоспособности может возникнуть в следующих случаях:
- Сразу после сборки контура.
- После проведения технического обслуживания оборудования.
- После реконструкции индивидуального теплового пункта.
- После ремонта замены задвижек и запоров.
- После завершения разного рода строительных работ.
- Перед сдачей отопительного оборудования в эксплуатацию.
- В начале отопительного сезона.
После испытаний осуществляется замена или ремонт некоторых элементов контура при необходимости, в итоге срок службы системы обогрева продлевается.
Как происходит испытание системы?
Выполняется промывка и опрессовка системы отопления при помощи специального оборудования – пневматическая или гидравлическая насосная установка. Выбор используемого прибора зависит от того, проверка проверяется водой или воздухом.
Инспектирование на непроницаемость осуществляется посредством нагнетания в контур воды или воздуха под высоким давлением. Для индивидуальных домовладений давление, как правило, достигает ориентировочно 2 атм.
В многоквартирных строениях проверки выполняются под гораздо более высоким напором. Его степень также зависит от рабочего давления и превосходит его на 20-30%. По окончании всех работ по поверке разводки составляется акт опрессовки.
Если система негерметична, то в процессе осуществления опрессовки нагнетаемая жидкость или воздух выходят наружу. Так выявляются «слабые» участки в оборудовании и вовремя устраняются все изъяны. Имеются специально установленные правила ревизии системы отопления, согласно которым выполняться она должна хотя бы один раз в год.
Перед проверкой обязательно контролируются все вентили, запорная арматура и другие компоненты конструкции. В случае необходимости для повышения степени герметичности в требуемых местах добавляется сальниковое уплотнение. В процессе опрессовки консорукция изолируется от основного водопровода при помощи заглушек. Также согласно нормам СНИП 3.05.01-85 п. 4.6 обязательно отключается котел и расширительный бак, после чего выполняются испытания системы отопления.
Опрессовка водой и воздухом
Итак, как уже было отмечено, проверка может быть гидравлическая или пневматическая.
Использование воды. Одной из составляющих любого контура отопления является спускной кран. Размещается этот элемент всегда в самой нижней точке. К нему подключается насосное оборудование, затем в систему закачивается вода. Медленно заполняя контур, жидкость вытесняет из труб воздух, который во время проверки неоднократно спускают.
В процессе их эксплуатации внутри отопительной конструкции собирается грязь, солевые отложения и известковый налет. Так, вместе с опрессовкой выполняется и промывка системы. Испытание контура обогрева происходит до тех пор, пока трубы не заполнятся полностью. После этого давление в них начинает подниматься. За его трансформациями наблюдают при помощи манометра.
Давление должно оставаться на одном уровне в течение 25-30 мин. Если же оно упадет, то это значит, что в системе имеется протечка. Необходимо принять меры по обнаружению течи. В этом случае проверяются все радиаторы, сварочные швы, резьбовые соединения, запорная арматура и пр. После устранения дефектов, нагнетание выполняется повторно.
Применение воздуха. Опрессовка каналов обогрева с применением воздуха производится приблизительно так же, как и водой. Однако в этом случае в контур нагнетается не вода, а, соответственно, воздух. Воздушная проверка осуществляется в том случае, если ни в коем случае нельзя допустить возникновения протечек. Но при испытании воздухом нужно тщательно следить, чтобы после проверки в системе не сохранились воздушные пробки.
При таком способе опрессовки отслеживать возможное понижение давления приходится дольше, поскольку воздух сжимается сильнее жидкости. Данный способ испытаний должны выполнять исключительно профессионалы.
Проверка системы отопления с применением воздуха выполняется и в том случае, если невозможно провести испытания с использованием воды. К примеру, в зимний период.
Перед началом работ по опрессовке составляется специальная программа, которая утверждается инженером теплоснобжающей организации. В ней должны быть определены:
- Последовательность выполнения работ.
- Порядок действия специалистов.
Кроме того, обозначается, какая именно бригада будет выполнять работы и какие бригады работают на смежных участках. Испытания отопительного оборудования производятся под четким руководством начальника смены. При этом все иные меоприятия по ремонту или обслуживанию отопительной магистрали, должны быть прекращены.
Запрещено пребывать в непосредственной близости от испытуемого трубопровода при проуцессе поднятия уровня давления до максимального значения. Осмотр компонентов отопительного оборудования должен происходить исключительно при его средних величинах.
В случае проведения работ на участках, смежных с испытуемым, они должны быть ограждены и отключены от испытательного оборудования. Если проверка была проведена с соблюдением всех вышеизложенных норм, подписывается акт проверки.
Для чего нужна проверка на герметичность?
При выполнении ревизии на непроницаемость принимают во внимание:
- тип разводки;
- параметры материалов контура;
- характеристику запорных элементов;
- количество этажей сооружения.
Промывка контура даёт возможность убрать вредные отложения, химические соединения, соли, ржавчину и другой механический мусор. Если промывку не осуществлять, спустя год после ввода системы в эксплуатацию эффективность обогрева снижается на 5%, через 2 года – на 15%, через 3 года – на 25%, растут расходы на обогрев. Отложения нарушают корректное движение теплоносителя по магистрали, провоцируют досрочный выход из строя отопительного котла.
Первый этап проверки на герметичность в домашних условиях: заполнить целиком контур водой и, не отключая его от водопровода, открыть кран слива. Испытания выполняют до тех пор, пока из крана не потечет чистая прозрачная жидкость. Ориентировочно процедура отнимает примерно два часа времени. Данная промывка устраняет из трубопровода и радиаторов весь мусор.
Затем контур снова заполняется водой, жидкость нагревается до кипения, котел отключают, а воду еще спускают. Второй этап даёт возможность удалить ржавчину и более стойкие отложения. Промывку положено повторять каждый год и не позже, чем через 5 лет после начала эксплуатации. При этом в теплоноситель можно добавить хлорную известь для обеззараживания воды в системе. В сложных конструкциях промывку следует проводить по очереди, уже промытые контуры перекрываются вентилями.
После промывки приступают непосредственно к опрессовке. Следует убедиться, что в системе отсутствуют видимые неисправности и отключено насосное оборудование.
Что делать если в систему попал воздух?
Принято считать, что после проведения испытаний, если не были выявлены повреждения, которые требуют устранения, то система полностью готова к функционированию. Но заполнении контура водой может возникнуть еще одна проблема — понадобится стравить воздуха из системы, который неизбежно нарушит работоспособность всего контура.
Главный признак наличия воздуха в системе — плохой прогрев радиаторов. Батарея нагревается неравномерно, недостаточно и в ней возникли какие-то непонятные звуки. Значит воздушная пробка в радиаторах противодействует корректной работе системы. Если у батарей нижнее подключение, а их верхняя часть холодная, то в таком радиаторе скопился воздух и его спуск восстановит нормальное функционирование.
Причин появление воздушной пробки в системе отопления множество, основные из них:
- нарушение правил монтажа;
- неправильное заполнение системы отопления;
- плохая герметизация стыков, резьбовых соединений и швов;
- попадание во время проведения ремонтных работ;
- неисправность воздухоотводчиков;
- низкое давление в контуре;
- выделение растворенного воздуха из теплоносителя при нагревании.
Воздух, который появился в контуре, обязательном порядке необходимо стравить.
Для удаления воздуха из системы используется воздухоотводчик, который может быть ручным или автоматическим.
Ручной воздухоотводчик. Он же кран Маевского, из-за низкой пропускной способности устанавливается только в квартирах на радиаторах обогрева. Обычно такие краны устанавливаются на все радиаторы, и они обеспечивают стравливание воздуха из системы отопления при наладке и эксплуатации.
Автоматический воздухоотводчик. Воздухоотводчики поплавкового типа работают следующим образом. Если система работает в штатном режиме, то поплавок полностью перекрывает отверстие клапана, но при возникновении воздушной пробки в системе поплавок открывает клапан. Открытый клапан автоматического воздухоотводчика производит сброс воздуха из системы отопления, затем вновь поднимается и закрывает клапан.
Конечно, применение автоматических воздухоотводчиков облегчают эксплуатацию систем, но они требуют систематического ухода и чистки от различных загрязнений присутствующих в воде.
Что такое акт опрессовки?
По окончанию профилактических работ выдается подтверждающие безопасность эксплуатации документы:
- акт гидравлического испытания;
- акт опрессовки;
- справка, подтверждающая готовность системы.
Акт опрессовки системы отопления. Составляется этот документ уполномоченным инженером и служит подтверждением того, что все работы были проведены по правилам и испытания закончились успешно. Помимо всего прочего, в акте указываются параметры проведенной опрессовки и дается заключение о работоспособности оборудования и его готовности к отопительному сезону.
Промывка и опрессовка специалистами гарантирует не только качество работ, но и надежность системы отопления в течение отопительного сезона. Если после запуска системы после промывки и опрессовки возникают дополнительные шумы, значит, в контурах появились пробки. Их убирают посредством прогревания системы и спуска воздуха через клапаны в радиаторах.
При необходимости в систему доливают воду. Для того чтобы в систему отопления не попадали твердые частицы из водопровода, рекомендуется на входе устанавливать фильтры грубой очистки. При профилактической промывке системы необходимо также снимать и промывать сеточку фильтра.
Таким образом, опрессовка системы отопления воздухом или водой позволяет продлить срок эксплуатации контура обогрева и защитить жилье от возможных протечек. Однако проводить воздушные испытания имеют право только специалисты, тогда как гидравлическую проверку можно осуществить самостоятельно.
santehnikportal.ru
Опрессовка системы отопления воздухом и водой
Водяное отопление в доме — это сложный механизм, который должен работать бесперебойно. Очень часто многим пользователям приходится сталкиваться со сбоями и неполадками. Например, на функционировании отопительной системы сказываются недочеты, которые были допущены в процессе установки, изнашивается оборудования и др. Для того, чтобы выявить в каком месте произошел сбой, нужно произвести опрессовку системы отопления.
Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.
В статье мы рассмотрим, что такое опрессовка системы отопления, посредством какого давления она выполняется, а также расскажем, как выполнить эту процедуру своими руками.
Опрессовка системы отопления
Опрессовка — что это за процедура?
Опрессовка системы отопления — это способ проверки её герметичности и того, насколько качественно выполнена сборка. Это означает, что система выдерживается под определенным давлением на протяжении некоторого времени. По итогам такой проверки уже можно судить, готова ли система к использованию или нет. На прочность проверяются все приборы, входящие в комплектацию системы: теплообменники, радиаторы, насосы, запорная и регулирующая арматура и т.д.
Опрессовка здания — это совокупность операций, среди которых выделяются промывка трубопроводов, проверка и, в случае необходимости, замена определенных элементов, восстановление целостности изоляции. В частных постройках кроме отопительной системы, опрессовке поддается и канализация, и контур горячего водоснабжения.
Операция опрессовки включается в себя:
- опробование трубопровода и его полная промывка и прочистка;
- проверка и, в случае необходимости, замена деталей;
- реабилитация неисправной теплоизоляции.
Посредством влияния высокого давления осуществляется осмотр:
- надежности корпуса, стенок труб, радиаторов, теплообменников, арматуры и т.д.;
- выдержка, работоспособность и исправность кранов, манометров, клапанов и задвижек;
- насколько хорошо были закреплены составляющие систему детали при соединении.
Способы опрессовки системы отопления
Существует несколько различных способов опрессовки системы отопления, каждый из которых имеет свои особенности.

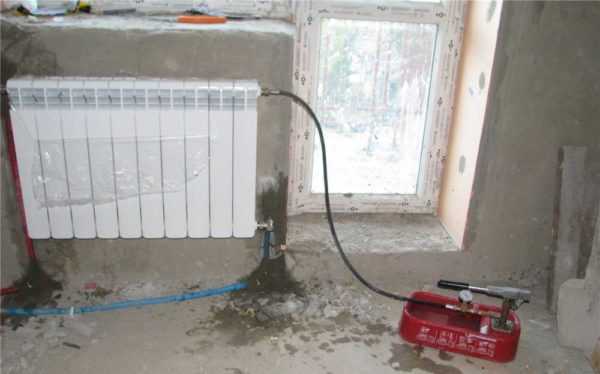

Опрессовка водой. Данный способ заключается в подсоединении шланга от водопровода к крану, который размещен на коллекторе или котле. После того, как система заполняется водой, уровень давления должен дойти до 1,5 Атм.

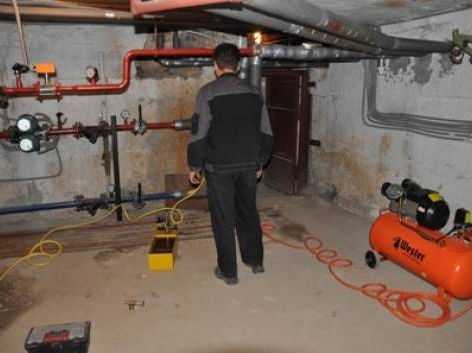

Опрессовка посредством воздуха. Такой метод основан на подключении опрессовщика — специального компрессора, выполняющего функцию нагнетания воздушных масс. Давление у места, которое проверяется должно превысить показатели рабочего (1,5 -2 Атм.). В такой ситуации на участок, где монтируется кран Маевского, помещается переходник, который применяется для присоединения компрессора.
Для того, чтобы сэкономить на покупке дорогостоящего опрессовщика, выполняя проведение опрессовки отопительной системы своими руками, вы можете использовать автомобильный насос с манометром.
Опрессовка воздухом выполняется в той ситуации, когда отсутствует способ подключения к водопроводу, а еще и зимой, когда есть высокая вероятность того, что вода может остаться в трубах и замерзнуть. В процессе проверки воздухом целостность системы определяется исходя из показателей на манометре. Если нагнетенное давление остается на том же уровне и скачки отсутствуют, то утечек нет. Для того, чтобы увидеть свищи, предполагаемый участок нужно покрыть мыльным раствором.
Виды и причины проведения
Исходя из того какие задачи ставятся, выделяются три основные разновидности опрессовки системы отопления в многоквартирных и частных домах:
- Первичная. Прежде, чем отопительная система будет готова к эксплуатации, ее в обязательном порядке необходимо продиагностировать. Это осуществляется после того, как все детали будут подключены (радиаторы, теплогенераторы, расширительный бак). Однако, до того, как трубопроводы будут скрыты за каркасами обшивки или, например, залиты стяжками. Главная роль отводится проверке качества сборки.
- Очередная (повторная). В целях профилактики гидравлические испытания системы специалисты советуют выполнять ежегодно. Наиболее подходящее время — это когда отопительный сезон завершен и система была подвержена плановому обслуживанию. Главная задача здесь — подготовиться к будущей зиме и минимизировать риск возникновения аварийной ситуации.
- Внеочередная (аварийная). Акт опрессовки системы отопления необходимо производить в том случае, если какой-либо узел системы подвергался ремонту, например, выполнялся демонтаж радиатора, котла и т.д. Считается, что после того, как система подвергалась промывке или запускалась после длительного простоя, ее также следует испытать давлением.
Как опрессовать систему отопления? Последовательность выполнения действий
Изначально нужно подготовить систему. Если она автономная, то для начала необходимо отключить теплогенератор. Если же неавтономная, то посредством кранов надо перекрыть то место, которое будет подвергаться проверке.
Важное требование — необходимость слива теплоносителя.
Затем контур системы надо заполнить водой, которая нагрета не более чем до 45°С. Прим этом воздух понемногу сбрасывается. На следующем этапе вы должны подсоединить компрессор для опрессовки системы отопления, так в трубы начнет попадать воздух. Изначально давление надо довести до рабочей отметки и хорошо осмотреть пространство на возможные недочеты.
После этого давление последовательно увеличивается до испытательного уровня — так его надо выдержать примерно 10-15 минут. Затем надо хорошо осмотреть все места на наличие утечек. Обязательно надо проверить арматуру, радиаторы и все стенки труб на наличие свищей.
В случае обнаружения каких-либо недочетов их надо зарегистрировать. Также нужно убедиться в том, что все краны и клапаны исправны. Далее, при помощи параметров манометра, задается падение уровня давления. И, наконец, исходя из полученных результатов проверки готовится акт.

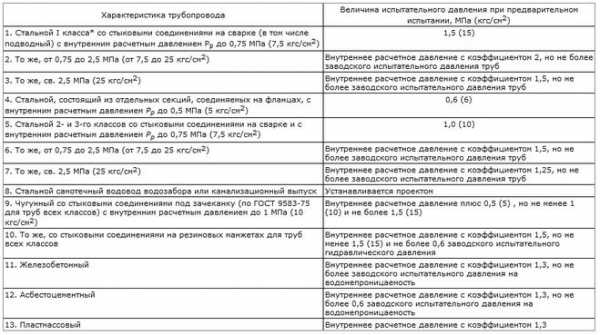

Давление в трубах
Исходя из требований СНиП, испытательный уровень давления должен превышать рабочее в 1,5 раза, однако — не заходить за отметку в 0,6 Мпа. Правила технической эксплуатации тепловых сетей диктуют, что норма — когда давление в 1,25 раза превышает рабочее, но не переходит показатель в 0,2 Мпа.
В загородном доме с тремя этажами чаще всего показатели давления не превосходят 2 Атм. В случае, когда рубеж перешагивается, сразу же срабатывает специальный клапан и осуществляется сброс давления. В домах с 5 этажами, давление достигает 3-6 Атм, в строениях от 8 этажей и выше — этот показатель варьируется в промежутке от 7 до 10 Атм. Наиболее высокий уровень испытательного давления находится в непосредственной зависимости от показателей главных звеньев системы: радиаторов, труб, арматуры.
Как выполнить опрессовку отопительной системы своими руками
Очень часто в процессе обустройства дома изначально устанавливается отопительная система, а уже после подсоединяется вода. В связи с этим, для закачивания воды в трубы применяется крупная цистерна с водой и погружной насос. В процессе осуществления манипуляции надо постоянно отслеживать давление и отслеживать уровень жидкости в емкости, и, при необходимости, пополнять запасы. В момент, когда показатели давления дойдут до отметки в 2-2,5 Атм, насос прекратит работу, а неиспользованное количество воздуха начнет медленно спускаться из системы. Осуществляется эта процедура посредством крана Маевского. Затем, после того, как отметка на манометре снизится до 1 Атм и менее, можно продолжать заливать воду. Выполняется это до того момента, пока вода не вытеснит абсолютно весь воздух, а давление не дойдет до 1,2 — 1,5 Атм.
Если утечки и неполадки отсутствуют, то можно подсоединять котел и выполнять запуск системы.
Ручной насос для опрессовки системы отопления Rohenberger RP50-S
Чтобы осуществить опрессовку отопительной системы самостоятельно, можно воспользоваться дешевыми погружными насосами, а в качестве резервуара для воды вы можете применить бочонок или ведро.
Если вы не имеете опыта в этом вопросе, то во избежание трудностей в момент выполнения процедуры опрессовки, лучше обратиться к специально обученным людям. Так вы обеспечите себя качественным проведением процедуры, к тому же на руках у вас будут все документы о выполненных работах.
В акте о выполненной работе по опрессовке системы отопления обязательно фиксируется временной промежуток, на протяжении которого система подвергалась испытанию давлением и записывается его уровень.
Теперь вы знаете, что такое опрессовка и системы отопления и как она производится.
teplofan.ru
Опрессовка системы отопления своими руками: порядок действий, видео
Чтобы система отопления не отказала в самый напряженный момент, отопительный сезон прошел без проблем, необходимо периодически проверять состояние оборудования, выявлять все изношенные детали. Такая проверка называется «опрессовка системы отопления», проводится она по определенным правилам.
Что такое опрессовка системы отопления и водоснабжения
Содержание статьи
Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.
Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном
Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.
Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.
Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.
Оборудование и периодичность испытаний
Опрессовка централизованных систем проводится персоналом с использованием штатных средств, потому о ней говорить вряд ли стоит. А вот о том, чем испытывают частное отопление и водоснабжение, наверняка знают не все. Это специальные насосы. Есть они двух типов — ручные и электрические (автоматические). Ручные опрессовочные насосы автономны, давление нагнетается при помощи рычага, контролируют созданное давление по встроенному в прибор манометру. Подобные насосы можно применять для небольших систем — качать достаточно сложно.
Ручной опрессововчный аппарат

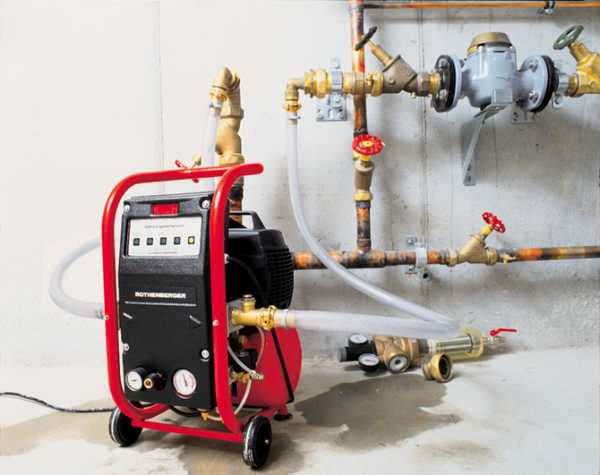

Электрические насосы для опрессовки — более сложное и дорогостоящее оборудование. В них обычно заложена возможность создавать определенное давление. Его задает оператор, а «нагоняется» оно автоматически. Подобное оборудование покупают фирмы, занимающиеся опрессовкой профессионально.
Согласно СНиПу гидравлическое испытание систем отопления должно проводиться ежегодно, перед началом отопительного сезона. Это относится и к частным домам тоже, но данную норму мало кто выполняет. Проверяют в лучшем случае, раз в 5-7 лет. Если вы не собираетесь тестировать свое отопление ежегодно, то смысла покупать опрессовочный аппарат нет. Самый дешевый ручной стоит порядка 150$, а хороший — от 250$. В принципе, можно взять его на прокат (обычно есть в фирмах, торгующих составляющими для систем отопления или в конторах по прокату стойинвентаря). Сумма выйдет небольшая — нужен вам прибор на несколько часов. Так что это — неплохой выход.
Вызывать спецов или делать своими руками
Если вам для каких-то целей требуется акт опрессовки системы отопления или горячего водоснабжения, у вас только один выход — заказать эту услугу в специализированной организации. Стоимость опрессовки отопления вам могут озвучить только индивидуально. Она зависит от объема системы, ее строения, наличия запорных кранов и их состояния. Вообще, считают стоимость исходя из тарифа за 1 час работы, а она колеблется от 1000 руб/час до 2500 руб/час. Придется звонить в разные организации и справляться у них.
У фирм, занимающихся гидравлическими проверками систем, оборудование более серьезное
Если вы модернизировали отопление или горячее водоснабжение собственного дома, и точно знаете, что трубы и оборудование у вас в нормальном состоянии, в них нет солей и отложений, можете проводить опрессовку самостоятельно. Никто у вас требовать акты проведения гидравлических испытаний не будет. Даже если вы увидели, что трубы и радиаторы у вас засорены, вы можете промыть все самостоятельно, после чего опять-таки протестировать. Если же вам просто не хочется заниматься этим, можно вызвать специалистов. Они сразу и почистят систему и проведут ее опрессовку, да еще выдадут вам акт.
Акт гидростатического испытания системы (опрессовки)
Процесс опрессовки
Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.
Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.
Есть два важных момента: опрессовка может проводиться при температуре воздуха не ниже +5°C, заполняется система водой с температурой не выше +45°C.
Далее процесс такой:
- Если система была в эксплуатации, сливается теплоноситель.

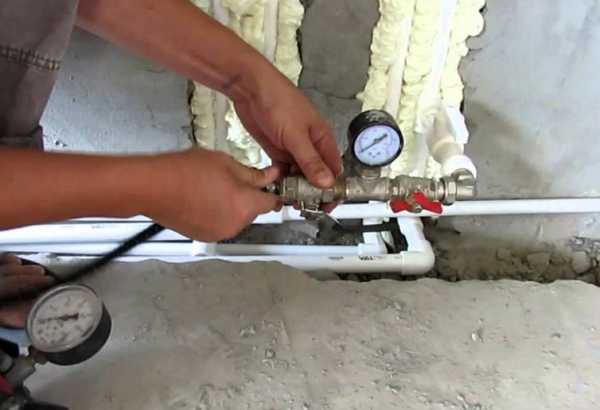

- К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
- В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.
Аппарат подключается к любому доступному входу — на подающем или обратном трубопроводе — неважно
- Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
- Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
- Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
- Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.
Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.
| Тип испытываемого оборудования | Испыательное давление | Длительность испытания | Разрешенное падение давления |
|---|---|---|---|
| Элеваторные узлы, водонагреватели | 1 МПа(10 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
| Системы с чугунными радиаторами | 0,6 МПа (6 кгс/см2) | 5 минут | 0,02 МПа (0,2 кгс/см2) |
| Системы с панельными и конвекторными радиаторами | 1 МПа (10 кгс/см2) | 15 минут | 0,01 МПа (0,1 кгс/см2) |
| Системы горячего водоснабжения из металлических труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 10 минут | 0,05 МПа (0,5 кгс/см2) |
| Системы горячего водоснабжения из пластиковых труб | рабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2) | 30 минут | 0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2) |
Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).
Таблица соответствия разных единиц измерения давления
С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:
- Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
- Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).
Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.
Опрессовка воздухом
Не везде и не всегда есть возможность взять в аренду опрессовщик, как и купить его. Например, надо протестировать отопление на даче. Оборудование специфичное и шансов на то, что у знакомых оно есть очень малы. В таком случае опрессовка системы отопления производится воздухом. Для его нагнетания можно использовать любой компрессор, хоть автомобильный. За давлением следят по подключенному манометру.
Такая опрессовка менее удобна и не совсем корректна. Отопление и водопровод рассчитаны на транспортировку жидкостей, а они намного плотнее воздуха. Там, где вода не будет даже сочиться, воздух выйдет. Потому, с большой долей уверенности можно сказать, что утечка воздуха у вас будет — где-то да найдется неплотное соединение. Причем, определить место утечки при таком тестировании сложно. Используют для этого мыльный раствор, которым промазывают все стыки и соединения, все места, где воздух может выходить. В месте утечки появляются пузыри. Порой искать приходится долго. Именно потому и не очень популярна такая опрессовка системы отопления.

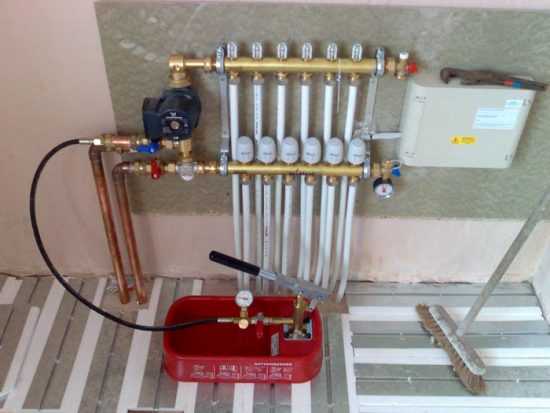

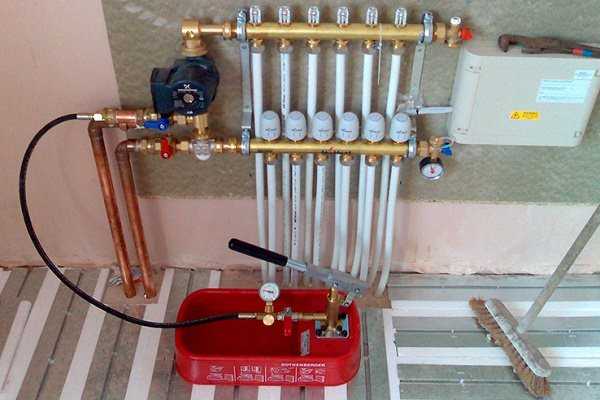

Опрессовка теплого пола имеет свои особенности — надо сначала проверить гребенку и все приборы, закрепленные на ней. Для этого закрывают все клапана подачи и обратки петель, заполняя только коллектор теплого пола, проверяют его поднимая давление. Сбросив его до нормального, по очереди заполняют петли теплого пола, и только потом создается избыточное давление. Более подробно процесс описан в видео.
stroychik.ru
|
Одни говорят – до 10 атмосфер, другие, что хватит и 3-4. Boris Lavets [5.2K]5 лет назад Советую вам отказаться от применения воздуха при опрессовке системы отопления. Соединительные детали и уплотнительные материалы, используемые при монтаже и изготовлении отопительных приборов и труб, не всегда выдержат давление воздухом, так как предназначены для изолирования теплоносителей на водной основе, плотность которых весьма отличается от плотности воздуха. Для опрессовки небольшого здания лучше воспользоваться специальным приспособлением, показанным ниже на фото. Это, так называемый, ручной опрессовщик. Действия с ним просты и понятны, инструкции всегда в наличии. Чтобы провести опрессовку правильно, нужно поднять давление, трижды превышающее стандартное (для данной системы), при постоянном стравливании воздуха через спускники. Обычно давление при опрессовке подымают до 13 -16 атм., держат в течении 10-15 минут, снижают до 10 и выдерживают такое давление около часа.  модератор выбрал этот ответ лучшим в избранное ссылка отблагодарить
Администра
Иногда отказаться от опрессовки воздухом невозможно. Boris Lavets [5.2K] В случае зимнего или летнего монтажа, неважно, за тест несет ответственность подрядчик, заполнение и сброс временного наполнителя системы является его головной болью, по умолчанию. Ваше дело – получить отчет об опрессовке и визуально оценить эргономику монтажа. — 5 лет назад
Администра
Сбросить временный наполнитель в полном объеме не всегда представляется возможным (большой объект, теплые полы). Boris Lavets [5.2K]
Я бы не настаивал на своем мнении, если бы не был свидетелем опрессовки котельной компрессором. Мастер участка предложил, в связи с временным отсутствием воды, “давануть” воздухом внутреннюю сеть, для составления акта о приемке. А так как я был на тот момент сторонним представителем, незаинтересованным, так сказать, лицом, то возражений не высказал.
Администра
В любом случае, спасибо вам за мнение и опыт. 2 года назад Для того, чтобы не было споров по поводу того, чем можно испытывать, а чем нельзя и по поводу применения давления, просто надо прочитать квалифицированную литературу, это для России СНиП 3.05.04-85, который так и называется: Там в первом абзаце так и написано, что испытание на такие параметры, как прочность и герметичность трубопроводов конечно должна быть прописана в документации проекта, в данном случае проекта отопительной системы. Но если такового не имеется, то проверка проводится гидравлическим способом, т.е. водой или лучше всего керосином, но есть и исключение из правил – это климатические условия или же простое отсутствие воды, тогда и можно применить пневматический способ, т.е. воздухом. Но опять же – только вот таких: Специально привёл ссылкой, если у вас другая система, тогда только водой. Хотя для частника тут правил не существует… Теперь о давлении, оно представлено в таблице 4 вышеуказанного документа, чтобы не переписывать всю таблицу, приведу примеры: Для расчетного давления до 0,4 (4) МПа (кгс/см2) применяют верхний предел (т.е. более нельзя) измерения давления – 0,6 (6) МПа (кгс/см2) Для расчетного давления от/до 0,41 / 0,75 (от/до 4,1 / 7,5) МПа (кгс/см2) применяют верхний предел (т.е. более нельзя) измерения давления – 1 (10) МПа (кгс/см2) В большинстве случаев будет расчётное давление в пределах 4,5 кгс/см2, т.е. применяется проверочное давление в 10 кгс/см2. Но есть ещё одно но – это если нет проекта, тогда необходимо узнать какие у вас трубы и перейти к таблице 5, которая гласит о том, какой коэффициент надо применить.
в избранное
ссылка
отблагодарить
Ким Чен Ын
[315K]более года назад Тут надо отметить, что опрессовка может быть первичной (это когда новое оборудование, только что смонтированная система отопления сдаётся в эксплуатацию). Может быть плановой, или очередной, тут всё понятно и аварийная опрессовка, тут тоже всё понятно, это опрессовка после ремонта. Если речь о первичной опрессовке, то какое нужно давление определить не сложно, узнайте какое рабочее давление в Вашей системе отопления при опрессовке воздухом, давление должно быть в полтора раза больше от рабочего, вот и всё. Давление (рабочее) в системе отопления частных домов (я так понял речь о нём) редко превышает 2-е атмосферы. Ну и конечно существуют правила опрессовки в начале в систему нагнетается рабочее давление, далее визуальный контроль, затем плавно давление поднимается, засекаются показания манометра и определённое время (минут 10-ь, обычно) выдерживается то самое давление для опрессовки.10-ь атмосфер слишком много, 3-и, 4-е атмосферы абсолютно реальная цифра, 5-ь это максимум. в избранное ссылка отблагодарить СТЭЛС [17.8K]более года назад Смотря где и что прессуем. Так например на объектах имеющих централизованное отопление (каким является мое учреждение) проводится только гидроопрессовка. Это потому что рабочее давление теплоносителя в режиме обогрева, лежит в районе 6 атмосфер, а если учесть попровочный коэффициент при опрессовке, давление должно быть 9 атмосфер, а это верная смерть всем прокладкам и уплотнителям (гебо-муфты постреляют первыми) Поэтому пневмоопрессовки на таких объектах не встречал. На малых объектах, с автономным отоплением, давление низкое, и действительно как уже сказали, редко превышает 3 атмосферы. Такие системы можно прессануть, подняв давление до 4 атмосфер, подержать 20 минут, и если стрелка манометра упала не ниже 10 процентов – система испытания выдерживает, потому что при наличие теплоносителя (воды) она будет еще плотнее. Ответ: Для опрессовывания водой – можно и 10, а для воздуха 4. в избранное ссылка отблагодарить домовой [29.3K]4 года назад Ой-йо-йой – 10 атмосфер, это очень много, чтоб на сухую и холодную не протянутую систему, а она ещё если не запускалась, то и трубы, как говорят не привыкли не повредить соединения и прокладки. Логически думаем сами, не слушаем советчиков – рабочая систем отопления будет от 1.5 до 3 атмосфер это максимум, обычно не более двух. Теоретически, этого давления достаточно для проверки, но рекомендуют поднять его в два раза! По максимуму, если три атмосферы, то опрессовка будет шестёркой – Не более!, а фактически вы написали вариант в 3-4 – это самое оно, причём никаких особых компрессоров не используется, обычный автомобильный насос с манометром, накачивается четвёрка и наблюдается за давлением – если есть брак, то это сразу видно по манометру, а найти на большом объёме конечно сложновато – придётся мылить практически всю систему. в избранное ссылка отблагодарить zubr1961 [2.2K]5 лет назад Коль уж вы решились сделать опрессовку системы отопления воздухом, то следует дать сначала давление не более полутора – двух атмосфер. Проверить систему, нет ли нигде утечки. Можно проверять “на слух”, можно – методом намыливания. В случае установления протечки следует сбросить давление и устранить дефект системы отопления. Затем снова дать давление 2 атмосферы и подождать какое-то время, проверить по манометру, не упало ли давление. Если давление держится, значит, дефектов нет, можно считать, что испытание закончилось успешно, и можно систему заполнять жидкостью, которую вы собираетесь использовать для отопления. в избранное ссылка отблагодаритьЗнаете ответ? |
Смотрите также: |
www.remotvet.ru
какое давление должно быть » SanDizain.ru
Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. Как выполняется эта манипуляция в частном (загородном) доме и возможно ли это сделать своими силами и руками? Какой уровень давления должен быть? Обо всем об этом можно почитать и посмотреть видео.
Опрессовка — что это?
Опрессовка готовой системы водяного отопления — это проверка герметичности и качества сборки. От результатов такой проверки полностью зависит — можно ли вводить систему в эксплуатацию или нет. Это первая процедура, которую нужно провести после монтажа и перед включением отопления.
По своей сути — это контроль без разрушения. В систему нагнетается воздух либо вода, посредством чего создается повышенное давление. Если при этом нет течи — можно без опаски запускать систему в работу.
Опрессовка проводится и при проверке уже действующей системы. Ведь часто утечка появляется в местах соединения деталей при помощи фитингов, пайки или сварочных работ. Могут пострадать и сами трубы, например, от механических воздействий, либо под действием коррозии. Высокая температура и давление также являются причиной постепенного износа труб и деталей системы водяного отопления. Чтобы обнаружить и устранить место изъяна требуется опрессовка.
Это комплекс мероприятий, посредством которого в частном доме могут проверяться не только отопительная система, но и горячее водоснабжение, и канализация, и трубы в скважине для воды.
Опрессовка системы теплого пола
В процедуру опрессовки входит:
- испытание трубопровода и его промывка;
- проверка и, если требуется, замена деталей;
- восстановление поврежденной изоляции.
Воздействием высокого давления проверяются:
- прочность корпусов, а также стенок труб, радиаторов, теплообменников и арматуры;
- закрепления при соединении составляющих систему элементов;
- выдержка кранов, манометров, а также задвижек и клапанов.
Существующие методы опрессовки системы отопления
Опрессовка с помощью воды. При таком методе подключают шланг, идущий от водопровода к крану, расположенному на коллекторе или котле. После заполнения системы водой уровень давления должен достигнуть рабочих цифр — 1,5 атм.
Опрессовка с помощью воздуха. При этом способе к системе подключается опрессовщик — компрессор, который нагнетает воздух. Давление в проверяемом участке должно стать больше, чем рабочее, которое обычно 1,5 – 2 атм. В этом случае, на место крана Маевского устанавливается переходник, предназначенный для присоединения компрессора.
Совет. Чтобы специально не приобретать дорогой опрессовщик, при проведении самостоятельных работ проверки небольшого участка, можно воспользоваться автомобильным насосом с манометром.
Опрессовка воздухом проводится в том случае, когда нет возможности подключится к водопроводу, а также в зимний период, когда существует возможность остатка воды в трубах с последующим ее замерзанием. При работе с воздухом целостность системы определяют с помощью показателей манометра. Если нагнетенное давление удерживается на одном уровне — утечки отсутствуют. Чтобы визуально обнаружить свищи, на предполагаемые места наносится мыльный раствор.
Насос для опрессовки системы отопления
Как проходит процесс опрессовки
- Подготовка системы перед опрессовкой. Если система автономная, то сначала отключается теплогенератор. Если нет, то с помощью кранов перекрывается участок, на котором требуется проверка. Обязательно сливается теплоноситель.
- Заполняется водой, имеющей температуру не выше 45 С, контур системы. Воздух при этом постепенно сбрасывается.
- Подключается компрессор и в трубы начинает поступать воздух.
- В начале процедуры давление доводится до рабочей отметки и визуально осматривается участок на предмет нарушений. Затем давление постепенно повышается до испытательного уровня — так выдерживают не менее 10 мин.
- Участок или полностью вся система осматривается на наличие утечки в местах соединений. В обязательном порядке визуальному осмотру подвергаются арматура, радиаторы и вся длина стенок труб на предмет свищей. При обнаружении отклонений регистрируются все дефекты и сдвиги. Проверяется работа кранов и клапанов.
- С помощью показателей манометра устанавливается падение уровня давления. Если он не снизился — система находится в нормальном рабочем состоянии.
- По результатам проверки составляется акт.
Давление в трубах в процессе опрессовки
Испытательный уровень давления, по рекомендации строительных норм и правил (СНиП), должен быть выше рабочего в 1,5 раза, но при этом не ниже 0,6 Мпа. По правилам же технической эксплуатации тепловых сетей — в 1,25 раза выше рабочего и не ниже 0,2 Мпа.
В частном доме до трех этажей обычно давление не превышает 2 атм. При его превышении срабатывает специальный клапан и происходит сброс. В пятиэтажках давление 3-6 атм; в зданиях от 8 этажей — 7-10 атм. Максимальный уровень испытательного давления зависит от характеристик составляющих элементов системы: труб, радиаторов, арматуры и т.д.
Опрессовка: как сделать своими руками
Зачастую при строительстве частного дома система отопления монтируется раньше, чем подключается вода. Поэтому для закачивания воды в трубы используется большая емкость с водой и погружной насос.
Во время проведения манипуляции нужно постоянно следить с помощью манометра за давлением и контролировать уровень воды в емкости, при надобности постепенно доливая ее.
Проверка системы отопления перед запуском
Когда показатели давления поднимутся до 2-2,5 атм, насос выключается, а оставшийся воздух постепенно спускается из системы с помощью кранов Маевского. Далее, после того как отметка на манометре опустится ниже 1 атм, продолжается заливание водой. Это делается до тех пор, пока вода полностью вытеснит воздух, а давление достигнет уровня 1,2-1,5 атм.
Если никаких утечек не обнаруживается можно подключать котел и запускать систему.
Совет. Для выполнения процедуры своими руками подойдут недорогие погружные насосы, а в качестве емкости для воды можно запросто приспособить бочонок, ведро или таз.
Для такого важного мероприятия, как опрессовка, лучше нанять бригаду, имеющую соответствующую лицензию. Эти люди несут полную ответственность за выполненные действия. При этом заказчик получает все необходимые документы о проведенных работах.
Внимание! В акт о проведенной работе по опрессовке обязательно вносится время, в течении которого система находилась под испытательным давлением и указывается его уровень.
Опрессовка системы отопления — дело, требующее серьезного подхода. Своими руками эта операция должна проводиться только в крайних случаях.
Опрессовка системы отопления: видео
sandizain.ru
Опрессовка системы отопления | Обзор, инструкция
Рассказ пойдет об очень важной теме в монтаже систем отопления, водоснабжения — это опрессовка. Опрессовка подразумевает испытание системы отопления высоким давлением, еще ее называют гидравлическим испытанием, проводится она обычно водой или воздухом — это пневматическое испытание.
Опрессовка системы отопления, что это такое?
Это когда в систему отопления накачивается вода или воздух под давлением и таким образом можно проверить целостность системы, целостность трубопроводов, ошибки в монтаже, возможный брак оборудования. Получается, что с помощью такого очень простого способа можно проверить систему.
Как происходит опрессовка?
По СНИПу давление опрессовочное должно быть на 25% выше рабочего давления. В данном случае у нас система отопления в небольшой гостинице, здесь рабочее давление в системе отопления будет 2 бар. Соответственно опрессовочное давление должно быть 2,5 бар, но, учитывая, что системы: краны, трубопроводы, емкости, должны выдерживать давление в 10 бар, то конечно же лучше осуществлять опрессовку более высоким давлением, не ограничиваться 2,5 бар., потому что 2,5 бар — достаточно низкое давление, а сделать опрессовку давлением в 6-8 бар. Это высокое давление, система должна его выдержать, таким образом, можно достаточно достоверно проверить всю систему.
Читайте также: Две ошибки при монтаже теплого полаВ данном случае мы проводим опрессовку воздухом, система в здании имеет открытый контур, открытые периметры — нет окон и дверей в помещении, поэтому заполнять систему отопления рискованно, потому что она может замерзнуть, температура воздуха на улице уже отрицательная. И чтобы не разморозить систему, мы будем ее опрессовывать воздухом.
Зачем нужны гидравлические испытания системы.
Делается это очень просто, вот наша буферная емкость, в соседнем помещении стоит компрессор, к системе подвели шланг компрессора, поставили кран и на другом выходе емкости поставили контрольный манометр, по которому мы отслеживаем давление. Компрессором нагнетается воздух, так можно проверить всю систему. Сейчас я это покажу. На входе установлен манометр, вот сейчас показывает почти 5 бар., закрываю кран, пошел воздух и следим за давлением. Система заполнена и можно переходить к визуальному осмотру, т. е., если возникает утечка, то будет слышно, как пропускает воздух, он начинает свистеть. Можно также соединения «замылить» и увидеть как поступает воздух. Вот таким образом проводится опрессовка.
Читайте также: Отопление в деревянном домеЧто касается опрессовки систем водой, принцип процесса несколько другой, так же присоединяется устройство, которое тоже называется гидравлический опрессовочник. Бывает ручной, в других видео я покажу как это выглядит, и электрический. Такими устройствами нагнетается вода в систему, точно также манометр отслеживает давление и далее производится осмотр. В чем разница двух этих систем? Опрессовывать воздухом очень удобно потому, что можно подключить компрессор, на сегодня компрессор-очень доступное устройство(можно купить или же взять в аренду) и если возникает какая-либо утечка, то помещение остается сухим, вода не разливается, особенно если есть утеплитель, конструкции или чистовая отделка, выходит воздух и это видно. Таким образом, можно устранить эту утечку и если опрессовка воздухом показала положительный результат, то можно пробовать опрессовывать водой.
Опрессовка системы отопления без опрессовочного насоса
Но при этом нужно понимать, что опрессовка воздухом в больших системах нужно осуществлять в несколько заходов, т.е сначала нагнетается давление, затем через несколько секунд оно выравнивается, нужно несколько раз докачивать воздух, такой процесс достаточно длительный. Опрессовка водой позволяет практически достоверно и безошибочно найти даже самые минимальные утечки.
Опрессовка систем отопления, используем воду или воздух?
Опрессовку системы отопления и не только, можно выполнять и водой, и воздухом, СНИПом это допускается. Способы достаточно достоверные, есть некоторые нюансы в том или ином способе. Хочу обратить внимание, что опрессовку нужно делать всегда, если собирается система водоснабжения или отопления, любой монтаж должен заканчиваться опрессовкой. К сожалению, многие монтажники этой процедурой пренебрегают, хотя, на мой взгляд, это очень простой способ проверить систему. Т.е. сделали монтаж, выполнили опрессовку, показали результат заказчику и Вам как монтажнику спокойно, или Вам как заказчику спокойно в том, что система проверена, соединения не пропускают, особенно это касается элементов, которые упираются в конструкции, например, теплый пол, либо у Вас в системе трубы проложены внутри конструкции, в штробах, во внутрикаркасных конструкциях.
Читайте также: Инструкция по монтажу теплого полаИ мне непонятно почему монтажники пренебрегают этой процедурой, потому что такой способ на самом деле очень простой, взяли компрессор(купили или взяли в аренду), опрессовали систему, проверили ее, убедились, что все с ней в порядке. Вероятность, что система потечет в этом случае минимальна. Поэтому, если вы заказчик и видите, что ваш подрядчик не делает опрессовку системы, можно сделать вывод, что монтажник не ответственный, к работе такого человека допускать не желательно.
Как испытать систему отопления в полевых условиях
При окончании монтажа система отопления должна быть проверена независимо от их размеров, опрессовка обязательна. Желаю, чтобы ваши системы отопления работали долго, не вызывали у Вас каких-либо проблем и переживаний.
Важный нюанс при опрессовке.
Нужно учитывать, что есть приборы, которые проходят заводскую опрессовку, либо имеют ограничения по давлению. Например, нельзя опрессовывать высоким давлением котлы, т.е в каждом котле стоит аварийный клапан( для настенных котлов), в каждом заводе проводят испытания для котлов. Поэтому котлы в системе должны быть отключены (твердотопливные, газовые котлы).Если у Вас есть устройства тепловые, которые имеют низкое давление рабочее и максимальное — их тоже опрессовывать нельзя.
Что касается трубопроводов, запорной арматуры — это системы, которые должны выдерживать давление 10 бар. Учитывая, что в бытовых системах такое давление бывает редко может и нет смысла качать 10 бар, можно ограничиться 7 бар. Этого будет вполне достаточно.
Автор
Александр Кузнецов
Facebook TwitterПридумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте [email protected], Whats App или Telegram +7 988 354-52-62. Наши работы смотрите на YouTube
Читайте также
geotermica.ru
Опрессовка отопления – неотъемлемый элемент пусконаладочных работ.
Качественная работа систем отопления с высокими показателями энергоэффективности и надежность этой работы зависят не только от грамотного проектирования и качественно выполненных монтажных работ, но и от тщательно проведенных пусконаладочных: опрессовки и промывки.
Зачем проводить гидроиспытание
Как известно, система отопления является закрытым контуром, работающим под избыточным давлением. Любые неплотности в местах резьбовых соединений арматуры или в точках подключения радиаторов приведут к утечке воды, затоплению помещений, повреждению строительных конструкций, отделки и пр. А так как система работает в зимнее время под давлением и высокими температурами теплоносителя, то во время аварий могут возникнуть также ситуации, угрожающие жизни и здоровью людей. Последствия от протечек систем отопления могут быть очень дорогостоящими и проблематичными с точки зрения устранения их, особенно в зимнее время.
Поэтому гидравлические испытания систем отопления и теплоснабжения являются обязательными мероприятиями и на момент сдачи объекта в эксплуатацию, и на этапе подготовительных работ перед отопительным сезоном.
В ряде случаев отсутствие акта о проведении испытаний систем теплоснабжения здания является гарантированным отказом теплоснабжающей организации на пуск тепла в здание перед началом отопительного периода. Поэтому организация, эксплуатирующая здание, в обязательном порядке должна быть осведомлена о порядке подготовки сетей и должна владеть соответствующей квалификацией для проведения испытаний систем отопления. Кроме того, проведение опрессовки систем отопления, подключенных к теплосетям города или населенного пункта, является частью теплоснабжающего договора.
К основным подготовительным работам и испытаниям систем отопления относят следующие мероприятия:
- опрессовка системы,
- промывка трубопроводов.
Что такое опрессовка систем?
Под опрессовкой систем отопления подразумевается гидродинамическое испытание сети трубопроводов, то есть система выдерживается под определенным избыточным давлением в течение некоторого промежутка времени.
Проверке на прочность также подлежит и все оборудование системы отопления: теплообменники, радиаторы, запорная и регулирующая арматура, насосные станции и прочие элементы сетей.
Кроме гидравлических испытаний систем отопления, ежегодной проверке подлежат и все остальные системы теплоснабжения: узлы ввода тепла в здание, индивидуальные тепловые пункты, тепловые узлы, системы теплоснабжения приточной вентиляции и воздушно-тепловых завес, системы подогрева и теплых полов, котельные и пр.
Нормативы, регламентирующие порядок проведения испытаний
Как в проектных, монтажных, так и в испытательных работах без знания нормативной базы грамотно выполнить работы по опрессовке систем отопления будет невозможно.
Так, например, в СНиП 41-01-2003 даны основные рекомендации по проведению испытаний систем отопления:
- в здании должна быть температура воздуха выше нуля градусов;
- давление опрессовки не должно быть больше максимального предельного давления оборудования и материалов в системе отопления;
- величина давления опрессовки должна быть больше рабочего давления системы отопления и оборудования на 50%, но при этом показатель не должен быть ниже 0,6 МПа.
СНиП 3.05.01-85 регламентирует:
- проводить гидравлические испытания крупно узловых элементов на месте сборки;
- при падении давления в системе во время гидравлических испытаний необходимо визуально обнаружить место течи, устранить неплотность, а затем продолжить мероприятия по проверке на герметичность;
- проводить опрессовку трубопроводов с установленными вентилями или клиновыми задвижками следует при двукратном повороте регулирующей ручки;
- секционные приборы отопления не заводской сборки также должны быть опрессованы на месте;
- трубопроводы скрытой разводки должны быть испытаны повышенным давлением до момента отделочных работ;
- изолируемые трубы подлежат опрессовке до момента нанесения теплоизоляции;
- во время проведения работ по испытаниям систем теплоснабжения должны быть отключены водогрейные котлы и мембранные баки;
- система считается работоспособной и прошедшей испытательные мероприятия, если на протяжении 30 минут не снизилось давление опрессовки, а визуальным методом не обнаружены подтеки воды;
- испытание системы отопления на правильность и равномерность прогрева называют тепловым испытанием. Такие мероприятия должны проводиться на протяжении семи часов водой с температурой не менее 60 градусов. Если в летнее время источник тепла не выдает температуру опрессовки, то испытания откладывают до момента возобновления временного теплоснабжения, либо до подключения к источнику тепла.
Все гидравлические испытания фиксируются в акте опрессовки, а испытания трубопроводов скрытой прокладки сопровождаются листом на скрытые работы.
Порядок и технологические особенности проведения опрессовки системы отопления
Гидравлические испытания систем теплоснабжения принято проводить с различными давлениями опрессовки в зависимости от назначения системы и типа используемого оборудования. Например, узел ввода тепла в здание опрессовывают давлением в 16 атмосфер, системы теплоснабжения вентиляции и ИТП, а также системы отопления многоэтажных домов — давлением в 10 атмосфер, а системы отопления индивидуальных домов — давлением от 2 до 6 атм.
Системы отопления вновь возводимых зданий прессуются в 1,5-2 раза большим давлением от рабочего, а системы отоплений старых и ветхих домов — заниженными значениями в пределах 1,15-1,5. К тому же при опрессовке систем с чугунными радиаторами диапазон давлений не должен превышать 6 атм., зато при установленных конвекторах — порядка 10.
Таким образом, при выборе давления опрессовки следует внимательно ознакомиться с паспортами на оборудование. Оно не должно быть выше максимального давления самого «слабого» звена системы.
Для начала производится заполнение системы отопления или теплоснабжения водой. Если в системе отопления будет залит низкозамерзающий теплоноситель, то опрессовку проводят сначала водой, затем уже раствором с присадками. Следует знать, что в силу меньшего поверхностного натяжения теплоносители на основе этиленгликоля или пропиленгликоля более текучи, чем вода, поэтому в случае незначительных подтеков на резьбовых соединениях их следует порой лишь незначительно подтянуть.
При подготовке функционирующей системы отопления к отопительному сезону рабочий теплоноситель необходимо слить и вновь заполнить чистой водой для опрессовки. Заполнение системы отопления обычно производится в нижней точке котельной или теплового узла через сливной шаровый кран. Параллельно с заливкой системы отопления должен быть стравлен воздух через автовоздушники на стояках, верхних точках ответвлений или через краны Маевского на радиаторах. Для предотвращения завоздушивания системы отопления заполнение системы производится только «снизу-вверх».
Затем производится повышение давления системы до расчетного с контролем падения давления по измерительным манометрам. Параллельно с контролем давления производится визуальный осмотр всей системы, узлов трубопроводов, резьбовых присоединений и оборудования на предмет образования течи и появления капель на швах. Если на системе после заполнения водой образовался конденсат, то трубопроводы необходимо высушить, а затем проводить осмотр дальше.
Приборы отопления и участки трубопроводов, скрытые в строительных конструкциях, подлежат осмотру в обязательном порядке.
Систему отопления выдерживают под давлением не менее 30 минут, а если не обнаружено течи и не было зафиксировано падения давления, то считается, что система опрессовку прошла.
В некоторых случаях падение давления допустимо, но в пределах, не превышающих значения 0,1 атмосферы, и при условии, что визуальный осмотр не подтвердил образования подтеков воды и нарушения герметичности сварных и резьбовых соединений.
При отрицательном результате гидравлических испытаний производят ремонтные работы с дальнейшей повторной опрессовкой.
По окончании испытательных работ составляется акт опрессовочных работ по форме, указанной в основных нормативных документах.
Пневматические испытания систем отопления
Основным ограничением проведения гидравлических испытаний является проведение работ в помещениях с положительной температурой, что крайне затруднительно в строящемся здании. Поэтому часто перед основными испытательными работами проводят опрессовку системы отопления воздухом.
Компрессор подключается к сливному крану либо к крану Маевского в любой точке системы, нагнетается повышенное давление воздуха, а система выдерживается определенное время без падения давления.
Промывка систем отопления
Гидропневматическая промывка отопительных систем является обязательным мероприятием при подготовке системы отопления к пуску перед началом отопительного сезона.
Вода циркулирует по замкнутому контуру системы отопления на протяжении отопительного периода, а при нагревании и остывании происходит отложение солей жесткости. А это вместе с процессами коррозии внутренних стенок труб приводит к отложению накипи на них. Накипь значительно уменьшает внутреннее сечение трубопроводов, увеличивает гидравлическое сопротивление системы и снижает теплоотдачу радиаторов.
В высокотемпературных системах отопления накипь приводит к локальному перегреву и к дальнейшему образованию свищей. Отложение накипи толщиной в один миллиметр приводит к снижению теплоотдачи системы отоплении на 15-20%. А в глобальных масштабах — это колоссальные потери тепловой мощности и значительное снижение энергоэффективности системы со значительным ростом затрат на обогрев здания.
Промывка систем отопления является таким же необходимым ежегодным мероприятием, как и опрессовка, и проводится перед началом отопительного сезона или на момент ввода в эксплуатацию.
Главным признаком «забитой» системы отопления является увеличение роста расхода теплоносителя, увеличение времени прогрева или неравномерный прогрев радиаторов. В этих случаях часто возникают такие ситуации, когда трубопроводы горячие, а радиаторы еще непрогретые.
Методика гидропневматического способа сводится к заполнению системы чистой водой и подключению в нее воздушного компрессора. Избыточное давление воздуха увеличивает скорость течения теплоносителя и создает турбулентные потоки жидкости. Эти потоки в местах отложений накипи создают вихревые колебания, вследствие чего частицы загрязнений отрываются от поверхности стенок.
При подаче воздуха высокого давления вентиль на воздухоспускных клапанах необходимо закрыть, а для защиты компрессора от попадания воды из системы следует установить обратный клапан.
Также для промывки системы существуют специальные растворы, которые расщепляют отложенную на стенках трубопроводов накипь и снижают тем самым их гидравлическое сопротивление.
Службы, проводящие гидравлические испытания
Если система отопления монтируется подрядной организацией на этапе возведения нового жилья, то и обязанности по опрессовке трубопроводов полностью лежат на подрядчике.
В случае, когда система отопления уже функционирует, независимо от того, жилой это дом, муниципальное учреждение, торговый либо офисный комплекс, опрессовку выполняет организация, обслуживающая все системы здания. В жилищном строительстве законом предусмотрены обязанности управляющей компании содержать системы отопления в рабочем состоянии, а, следовательно, и осуществлять мероприятия по подготовке к отопительному сезону.
Для административных и иных комплексов испытания систем производят либо эксплуатирующая организация, либо подрядчик, владеющий всеми необходимыми разрешениями на проведение комплекса работ.
santech-info.ru
