16 самых опасных ошибок монтажа теплого пола своими руками
В этой статье мы расскажем о 16 распространенных ошибках, которые чаще всего допускаются при монтаже водяного теплого пола. В результате мы получаем дополнительные затраты на оборудование более высокой мощности, затраты на электроэнергию, повторный монтаж теплого пола и системы отопления, некомфортную температуру в комнате, неравномерный прогрев пола и деформацию напольного покрытия. И все это делаем своими руками
Отсутствие расчета тепловых потерь для отопления
Это самая грубая ошибка при установке теплого пола (и любой другой системы отопления). При установке радиаторов системы отопления не следует ориентироваться на те же нормы, какие считаются общепринятыми в доме без теплых полов. Не следует устанавливать секционные батареи по количеству окон в комнате и исходя из расчета площади комнаты. Это может привести к неработающей системе или к увеличению ненужных затрат на монтаж системы отопления.
Если установить тепловые приборы меньшей мощности, чем требуется, то отопление в итоге придется полностью переделывать: ставить дополнительные радиаторы либо увеличивать количество секций в уже установленных.
По правилам монтажник сам обязан производить расчеты количества и мощности радиаторов, и теплых полов. Если специалист предлагает вам поставить радиаторы под каждый оконный проем, а количество секций определяется вашим желанием или бюджетом, то лучше сразу отказаться. В этом случае есть вероятность того, что вы зимой замерзнете. В итоге вам придется менять радиаторы на более мощные, либо наращивать уже имеющиеся. С учетом стоимости работ по монтажу и демонтажу отопления получается внушительная сумма. Кроме этого вам, возможно, придется переделывать и сами теплые полы.
Первое, что нужно сделать перед монтажом теплого пола – это рассчитать теплопотери. Такой расчет покажет, хватит ли мощности теплых полов для обогрева здания или нет. Он позволит определить необходимую мощность дополнительных тепловых приборов. Данный расчет позволяет избежать многих ошибок.
В расчете принимаются во внимание такие позиции, как шаг трубы теплого пола, толщина стенки и внутренний диаметр трубы, толщина арматурной сетки, общая толщина стяжки, отступ от несущей стены, толщина утеплителя, толщина стяжки над трубой, толщина и тип напольного покрытия, толщина подложки или слоя плиточного клея.
Неправильный шаг трубы теплого пола
Шаг трубы теплого пола в большинстве случаев рассчитывается монтажниками произвольно. Он может составлять 20 см, а может и 25 см. Иногда даже делают шаг трубы по 30 и даже по 40 см.
Это вторая по частоте ошибка установки теплого пола своими руками. Она происходит из-за отсутствия расчета теплопотерь. Однако в конструкции теплого пола шаг трубы имеет точную величину. Увеличивая шаг трубы более 20 см, можно получить температурную зебру, когда поверхность пола будет прогреваться полосами.
Плохая изоляция между трубами теплого пола или ее отсутствие
Укладка теплоизоляции для теплого пола
Зачастую монтаж водяного теплого пола производится без изоляции.
Монтажники считают, что тепло идет вверх и в связи с этим делают укладку трубы непосредственно на бетон или на грунт. Такой подход недопустим. Дело в том, что теплопроводность бетонной стяжки в 30 и более раз больше, чем у воздуха. В связи с этим тепловая энергия, по законам физики, будет рассеиваться по конструкции и уходить в грунт.
У Вас возникнут большие затраты на отопление и вряд ли вам будет тепло
Отсутствие демпфера
При нагреве материалы, как правило, расширяются. Стяжка, в которой смонтированы трубы теплого пола, при нагреве также будет расширяться. Это может привести к тому, что труба просто лопнет. В итоге напольное покрытие деформируется. В связи с этим по периметру установки теплого пола нужно устанавливать специальные демпферные ленты. При площади одной зоны теплого пола больше 40 м2, ее целесообразно поделить на части. Поэтому должны быть обязательно компенсационные зазоры.
Длина контура труб теплого пола
Если вы собираетесь делать монтаж теплого пола своими руками, то следует учесть, что длинные контуры создают большое гидравлическое сопротивление. В итоге теплоноситель в трубах начинает плохо циркулировать. В связи с этим рекомендуется при укладке труб диаметром 16 мм, делать контуры не больше 100 м длинной, чтобы не покупать более дорогой мощный циркуляционный насос. В результате установки такого насоса:
- Износ труб увеличивается.
- Насос большей мощности стоит дороже.
- Увеличивается перерасход электроэнергии.
- В трубах пола появляются шумы.
Все это может привести к тому, что такая система не будет работать.
Смотрите видео про длину монтажа трубы теплого пола:
Большое количество контуров на одну коллекторную группу
По строительным правилам разрешается применять в одном коллекторе не более 8 контуров. Европейские стандарты допускают установку 12 контуров. С увеличением контуров понижаются шансы на адекватную работу системы.
Неправильно подобран циркуляционный насос
Покупка более мощного, чем требуется, насоса может ослабить ваш бюджет в связи с ненужным перерасходом электроэнергии. Установка слабого насоса, приводит зачастую к тому, что часть теплого пола, а иногда и вся система в целом не прогревается. В итоге вы можете получить теплый пол частями или неработающую систему.
Неправильно сделана регуляция теплых полов
На коллекторе теплого пола чаще всего производят регулировку
Часто неопытные монтажники производят монтаж водяного теплого пола дома без регуляторов, подключая коллекторы напрямую. Это приводит к увеличению температуры в помещении. В итоге вам будет либо жарко, либо душно. Необходимо запомнить, что температура поверхности полов не должна быть выше 350С. Этого невозможно достигнуть без правильно установленных смесительных узлов и регуляторов.
Слишком тонкая или слишком толстая стяжка
Слишком тонкая стяжка может препятствовать равномерному прогреву теплого пола. Толстая стяжка может существенно увеличить срок нагрева и остывания теплого пола. Это очень неудобно. Особенно возникают проблемы с остыванием. При прогреве дома до нужной температуры, котел автоматически отключится, а полы продолжат отдавать тепло в помещение. В итоге напольное покрытие к вечеру станет очень горячим. Ночью, когда температура в помещении понизится и котел включится, пол останется холодным до утра.
Неправильно подобранное напольное покрытие
Даже правильная установка теплого пола может не гарантировать вам комфорт. Чаще всего температура теплого пола зависит от напольного покрытия. Чем выше теплопроводность у покрытия, тем лучше. На теплых полах очень часто оказываются не очень подходящие материалы из дерева или ковры. При расчете теплопотерь системы нужно учитывать, какие материалы используются в напольных покрытиях. Этот пункт часто упускают из виду.
Отсутствие воздухоотводчиков в распределительных коллекторах
Пример воздухоотводчика
Воздух – враг любой гидравлической системы отопления. Из системы должен периодически выходить воздух. Если нет возможности его выпустить, рано или поздно появляется воздушная пробка, которая заблокирует циркуляцию теплоносителя в системе. В результате вы получаете плохо работающую или вообще не работающую систему. В связи с этим на коллекторах устанавливают либо краны Маевского, либо автовоздушники.
Неправильный порядок подключения контуров к коллектору
Установка теплого пола своими руками нередко приводит к этой самой типичной ошибке. Она происходит, когда сам контур и обратку контура сажают на один и тот же коллектор. В итоге этот контур не работает. Это выглядит следующим образом. Сверху находится подающий коллектор. Труба от него идет к подаче воды в систему и возвращается на этот же коллектор, на другой выход. В итоге получается мертвая петля.
Иногда при монтаже нарушают последовательность подключения контуров на коллекторы. Желательно при монтаже коллектора, чтобы каждый контур по порядку подключался к коллектору, то есть подача этого контура должна совпадать с этим же местом подключения на обратном коллекторе. Следующий контур – второй вентиль на подающем и второй вентиль на обратном коллекторе. Из-за смены порядка монтажниками могут возникать сложности с регуляцией контура, что может привести к неработающему контуру или целой зоны. Такую систему теплого пола бывает очень сложно настроить.
Повреждение или засорение труб в процессе работ
Это могут быть:
- Заломы труб в процессе монтажа теплого пола.
- Сдавление труб при монтаже стяжки.
- Засверливание или всевозможные проколы.
- Засорение трубы песком или цементными растворами в процессе строительных работ.
В общем, сюда можно отнести все, что будет препятствовать нормальной циркуляции теплоносителя.

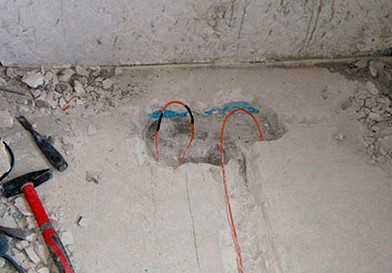

По нашей статистике довольно часто делают прокол трубы. То кто-нибудь зачем-нибудь засверлит полы, или делает какие-то штробы. Подобное возможно и при последующих ремонтных работах по дому. То какой-нибудь маляр или электрик поставит помосты на трубы теплого пола до того, как сделают стяжку. За этим нужно следить.
Неправильное подключение труб теплого пола и радиаторов
Нужно помнить, что трубы радиатора и трубы теплого пола имеют разный температурный режим.
Монтаж водяного теплого пола требует дополнительной установки коллекторов. Подключение теплого пола своими руками и системы отопления к одному коллектору затруднит в последующем балансировку системы. Это связано с тем, что теплоноситель в радиаторах должен прогреваться до 60
Поэтому не следует совмещать эти системы в одном коллекторном узле.
Использование некачественных материалов
В данном случае следует всегда помнить, что экономия должна быть разумной. Так, установив некачественные узлы или вентили, вы гарантированно получите через некоторое время потоп. Сэкономив на качестве цемента, используемого для стяжки пола или на его количестве, вы рискуете установкой всей системы с нуля.
Отсутствие гидравлического испытания системы после ее монтажа
Это самая распространенная ошибка. Систему отопления в процессе монтажа своими руками рекомендуется проверять несколько раз. При установке новой системы отопления в доме или при капитальном ремонте, опрессовку следует делать несколько раз. Первый раз она производится в тот момент, когда только смонтировали систему. Второй раз опрессовку следует производить после установки гипсокартона в том же помещении, где устанавливаем теплые полы. Третья опрессовка происходит после выполнения черновых отделочных работ. Желательно ее выполнить до момента укладки плитки, поклейки обоев, установки плинтусов.
eurosantehnik.ru
Две ошибки при монтаже теплого пола
В этой статье я хочу рассказать о двух ошибках, которые совершают при монтаже водяного теплого пола. Если вы построили здание и хотите в качестве системы отопления, сделать водяные теплые полы, то рекомендую внимательно прочитать эту статью, гарантирую, что вы сэкономите немало денег и времени.
С чего начать?
К сожалению, в нашей стране практически отсутствует культура проектирования. Конечно, большие коммерческие здания строятся по проектам, но как правило, это такие проекты, что реально плакать хочется. В частном же секторе вообще все печально. Большинство зданий строятся по принципу: что хочу, то и ворочу строю.
Если вы строите дом, и у вас есть проект, я вам аплодирую 🙂 В вашем доме будут теплые полы? Если да, то загляните в свой проект, и посмотрите высоту дверных проемов, если высота проемов указана с учетом пирога теплого пола, то, как минимум ваш проектировщик не балбес.
Первая ошибка при монтаже теплого пола.
Пренебрежение к учитыванию высот пирога теплого пола. Вроде бы ерунда? Высота стандартной двери с коробкой колеблется от 205 см. до 208 см. На этапе строительства вы сделали проемы 210 см. А теперь посчитаем высоту пирога теплого пола. Толщина полистирола (именно он служит утеплителем) 5 см. Я даже не стал писать 10 см., как рекомендуют многие производители. Это для первого этажа, а у нас пусть будет второй или третий этаж, там толщину полистирола можно делать меньше. Толщина самой трубы и слоя стяжки должна быть минимум 4 см. Ну и не забываем финишный слой, пусть у нас будет керамическая плитка. Толщина плитки со слоем клея 12 мм.
Не любишь читать? Смотри видео.
Займемся вычислениями 🙂 210см. + 5см. + 4см. + 1,2см. = 220,2 см. Получается, что не хватает 10 см. высоты проема. Но можно же верхнюю перемычку сдолбить? Да, именно так и делается в большинстве случаев. Заказчик платит, работники долбят перемычку, вернее все дверные перемычки. И я по собственному опыту могу вам сказать, что все эти долбежки вылазят, когда плотник пришел вставлять двери. А это делается, как вы знаете в самом конце ремонта, когда потолки покрашены и обои поклеены. Вот и получается, что:
- Заказчик переплатил.
- Нарушена конструкция здания.
- Грязь и пыль в только что отремонтированном помещении.
- Двери влезли в дверные проемы.
Поэтому, если вы собрались что-то строить, на начальном этапе определитесь, какая система отопления у вас будет. Если будут теплые полы, учитывайте их высоту.
Вторая не менее важная ошибка.
Если у вас здание не одноэтажное и есть лестница, учитывайте высоту теплого пола. Нормальные монтажники лестниц всегда спрашивают, будет ли теплый пол. Если не учесть высоту теплого пола, вам сделают хорошую лестницу с высотой ступени 15-20 см. Потом смонтируют теплый пол, и высота первой ступени станет 10 см. Это жутко неудобно, когда ступени разной высоты. Постоянно потом будешь спотыкаться, или будут спотыкаться ваши дети.
Подходите к строительству грамотно, определяйтесь заранее с вариантом системы отопления, учитывайте высоту водяного теплого пола. Пользуйтесь инструкцией по монтажу теплого пола.
Читайте также: 15 самых распространенных ошибок, которые допускают при монтаже водяного теплого полаПоделись статьей с другом, это может сэкономить его время и деньги.
Автор
Александр Кузнецов
Facebook TwitterПридумываю, проектирую, строю и автоматизирую системы отопления и водоснабжения. Нужно построить котельную, систему отопления, теплые полы, водопроводы – обращайтесь. Консультирую по электронной почте [email protected], Whats App или Telegram +7 988 354-52-62. Наши работы смотрите на YouTube
Читайте также
geotermica.ru
Ошибки при монтаже теплого пола водяного и электрического
Руководитель и главный редактор сайта, автор статей.
Опыт работы 5 лет.
Система теплый пол является достаточно популярной на сегодняшний день. С помощью греющего кабеля, термоматов, инфракрасной пленки либо труб можно сделать подогрев напольного покрытия. На самом деле осуществить укладку нагревательных элементов своими руками не слишком сложно, однако многие неопытные мастера допускают простейшие оплошности, из-за которых вся система может выйти из строя уже через некоторое время после укладки. Ниже мы рассмотрим основные ошибки при монтаже теплого пола водяного и электрического типа.
- Неправильно выполнен расчет материалов. При расчете длины греющего кабеля либо размеров матов нужно использовать полезную площадь комнаты, а не общую. Под полезной площадью подразумевается то пространство, которое не будет заставлено мебелью, техникой и другими объектами. Если монтировать нагревательные элементы под крупногабаритными предметами, в этих местах будет происходить перегрев системы, из-за чего она выйдет из строя. Чтобы не допустить эту ошибку рекомендуем ознакомиться с технологией расчета теплого пола.
- Запрещается резать резистивный кабель на подходящие по длине куски. Если проводника больше, чем нужно, постарайтесь укладывать его немного ближе друг к другу, при этом не нарушая требования производителя. Обращаем ваше внимание на то, что саморегулирующийся кабель лишен такого недостатка, поэтому при его монтаже данную ошибку вряд ли вы допустите.
- Следите за шагом укладки, а также отступами от стен и других объектов. Помните, что петли проводника не должны пересекаться между собой, иначе может возникнуть перегрев.
- Учитывайте минимальный радиус изгиба, который указывается в технических характеристиках. Как правило, он составляет от 5 до 10 диаметров кабеля.
- Нагревательные элементы нужно укладывать только на чистую поверхность. При монтаже следите за тем, чтобы теплый пол не лег на строительный мусор, иначе после заливки стяжки при механических нагрузках он быстро выйдет из строя. Рекомендуется даже всю пыль убрать перед монтажными работами.
- Элементарная ошибка, которую также допускают неопытные специалисты – игнорирование рекомендаций по прозвонке системы после монтажа. Обязательно перед тем, как заливать стяжку либо стелить паркет (на инфракрасную пленку), замерьте сопротивление системы и сверьте это значение с номинальным, которое указано в паспорте. Возможно вы допустили ошибку в подключении и система уже не работает. Потом отремонтировать теплый пол будет гораздо сложнее. О том, как проверить теплый пол после укладки, мы подробно рассказали в отдельной статье.
- Включать теплый пол можно только после застывания стяжки. Если вы решите проверить, греется ли пол, до того, как раствор высохнет, это может повредить систему. Включать кабель в бухте вообще категорически запрещается.
- Датчик температуры нужно укладывать в гофру, чтобы в любой момент его можно было без проблем достать (для ремонта либо замены). Конец гофры должен быть герметичен, чтобы раствор не попал на датчик.
- Сам датчик нужно располагать посередине между двумя витками кабеля, чтобы он как можно точнее показывал температуру. Слишком удаленное расстояние от кабеля будет провоцировать постоянную работу системы и наоборот. Рекомендуется разместить термодатчик поближе к поверхности нового напольного покрытия.
- В каждой комнате должен быть свой контур теплого пола и свой терморегулятор. Грубая ошибка – экономить при монтаже материалы и делать единую систему с одним регулятором температуры.
- Во время монтажных работ не наступайте на кабель, особенно в обуви с твердой подошвой. Это может повредить токопроводящие жилы и изоляцию. Старайтесь обходить витки нагревательного элемента.
- Перед заливкой стяжки сфотографируйте схему расположения всех элементов, чтобы во время ремонта вы могли знать, где что находится.
- Ни в коем случае не нужно способствовать быстрейшему застыванию раствора посредством включения системы. Те, кто советуют включать нагрев сразу после монтажа, рано или поздно столкнутся с ситуацией, когда система быстро выйдет из строя.
- Перед началом работ обязательно ознакомьтесь с инструкцией, в которой производитель может порекомендовать важные моменты. Наша основная ошибка – мы сначала делаем, а потом уже читаем инструкцию. Так вот лучше наоборот.
- Помните, инфракрасный теплый пол нужно стелить под паркет, ламинат и линолеум, а термоматы и греющий кабель под плитку. Если вы простелите пленочный пол в ванной и зальете на него плиточный клей, система работать не будет. Вроде бы очевидные факты, но бывает и такое умудряются сделать.
Также рекомендуем просмотреть видео, на которых более подробно рассматриваются некоторые моменты:
Вот мы и предоставили 15 ошибок при монтаже теплого пола водяного и электрического типа. Обязательно учитывайте их и делитесь с друзьями в соцсетях, чтобы и им не пришлось заново монтировать систему, которая из-за неправильной укладки быстро выйдет из строя!
Будет полезно узнать:
Нравится(0)Не нравится(0)samelectrik.ru
Ошибки при монтаже теплого пола
Стяжка теплого пола представляет из себя дорогую массивную конструкцию, которую нельзя разобрать и отремонтировать, что-то в ней изменить и подладить. Ее можно только разбить и затем выбросить, во всяком случае, хотя бы кусок стяжки ограниченный тепловыми швами и с одним водяным контуром. Поэтому важно не допустить ошибок при создании теплых полов.
Почему котел не выключается – нет утепления полов, или оно недостаточное
Может случится так, что при включении теплого пола в работу, котел станет работать в 2 раза дольше, расход топлива увеличится в 2 раза… И все потому, что нагреваемая стяжка будет греть фундамент, наружные стены, пространство возле дома. Как это получается?
Например, по краям основы, на которой возводилась стяжка, было фундаментное возвышение. И в этом месте утеплитель не положили. Этого оказалось достаточным для описанной ситуации. Другой типичный случай – «класть 12 см экструдированного пенополистирола слишком дорого», поэтому положили 5 см. В результате теплого пола (а он сам по себе дорогая и почти не окупаемая конструкция) нет – энергия уходит на обогрев улицы.
Наложили много труб – но ничего не работает
Теплый пол состоит из множества контуров трубопровода. Каждый располагается в отдельном куске стяжки, ограниченном температурными швами. Рекомендуется применять специальную трубу металлопластиковую 16 мм диаметра наружного (которого хватит в любых случаях), с длиной в контуре 50 – 80 метров. Максимум 100 метров.
Важно сделать длину контуров приблизительно одинаковой, чтобы не пришлось из-за одного длинного контура повышать сопротивление кранами во всех остальных, и перегружать таким образом насос, и делать невозможной работу теплого пола.
Температурная зебра на полу
Рекомендуется не превышать шаг укладки труб в 20 см, иначе на полу появятся теплые/холодные участки даже при нормальной толщине стяжки. Обычный шаг укладки 15 см, при этом в метре квадратном пола будет порядка 6,7 метра трубы. Как правило, у стен наружных, нужно делать более прогреваемую зону до 0,5 метра шириной с шагом укладки 10 см.
Стяжка может трескаться
Стяжка испытывает значительные температурные расширения. Она должна быть и прочной и податливой одновременно, чтобы не трескаться и не рвать трубы. Должно выполняться:
- Толщина цементно-песчаной стяжки (бетонной В20) не менее 8 см.
- Максимальный линейный размер одного куска с контуром – не более 4 метров.
- Добавление пластификатора и фиброволокна по инструкции обязательно.
- Общее армирование куска стяжки сеткой 15х15 см из проволоки 4 мм, установленной в 2 см от нижней плоскости, обязательно.
Что приводит к разрывам и трещинам стяжки и труб
- Нет компенсационных швов между стенами и соседними кусками стяжки.
- Нет теплоизоляции труб в стяжке в местах их скопления.
- Нет теплоизоляции труб проложенных в штробах стяжки к радиаторам.
- Нет изоляции труб до 0,5 метра на входах/выходах в стяжку.
Напольное покрытие не подобрано специально для теплого пола, – поэтому оно выделяет яд, пучится и трескается и теплоизолирует стяжку, которая может перегреваться и разрушаться.
Ошибки в гидравлике и не только
- Рекомендуется не подключать к одному коллектору более 8 контуров, тогда с ним справится насос 25(15)-40. Если контуров больше, то лучше установить еще один коллектор, а не увеличивать мощность насоса.
- Нет узла смешения теплоносителя, теплый пол подключен «как-то» через вентиля, — перегрев. Но при длине контуров до 40 метров, их допускается подключать через РТЛ-боксы.
- Нет воздухоотводчиков на коллекторах. Если не будет отводиться воздух из системы, то полы «остановятся».
- Трубы подключены к коллектору хаотично — «два конца к обратке», нельзя выделить пары.. Хаос на коллекторе не даст возможность сделать регулировку и включение.
- Нельзя допустить заломов, сдавлений, мест стыковок и др. нарушения труб, которые почти всегда случаются при строительных работах.
Не проведение испытаний гидравлики до укладки стяжки, – критическая ошибка, грозящая многодесяткотысячными потерями.
Без радиаторов не получится
Многие хотели бы сэкономить и ограничиться лишь теплым полом. Но теплый пол справится с нагревом здания, без своего некомфортного и опасного перегрева свыше +27 град поверхности, лишь в самых южных районах, где снег — редкость.
К тому же обогреватель — бетонная стяжка слишком инерционная система. Она не угонится за суточными колебаниями температуры, которые могут быть значительными, за выхолаживание вследствие открытых дверей…. Получится дискомфорт.
К тому же многим часто хочется иметь под ногами приятный чуть прохладный пол, и уж никак не горячую, в прямом смысле слова, кровать, на которой невозможно будет находиться. Поэтому нужно установить хотя бы половину мощности радиаторов от номинала, чтобы обеспечить комфортное отопление.
Почему не нужно самостоятельно делать расчет теплопотерь для монтажа теплого пола
На бытовом уровне нельзя сказать какой реальный воздухообмен в комнатах и какой будет при морозе –20 град С. При этом нужно не забывать, что с вентиляцией уносится обычно 30 – 40% генерируемой энергии, а если организовать сквозняки, то и все 90%.
Также нельзя определить приток энергии от солнца, отражение/поглощение/излучение лучевой энергии (20%), затененность, обдуваемость ветром, влажность конструкций, да и сами конструкции, в том числе, состояние утепления и его влажность, трещины, продуваемость, — все это для владельцев — загадка.
Но выбор количества секций радиаторов и конструкций теплого пола – еще более грубые действия. Если воспользоваться «общими прикидками» теплопотерь для бытового уровня, и опытом положительного строительства, а также избежать ошибок приведенных выше, то теплый пол будет точно сделан работоспособным и совместно с радиаторами, обязательно создаст в доме комфортные условия.
stroy-block.com.ua
⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий
Содержание:
А Вы знали, что при установке терморегулятора теплого пола только на одном этаже частного дома, Вы не сможете контролировать температуру на всей площади дома, и возникнет проблема: горячий воздух с первого этажа переходит на второй, и в итоге на первом этаже холодно, а на втором – жарко. Такая роковая ошибка, как экономия на терморегуляторах, стоит комфорта Владельцу дома, а ведь есть еще 13 подобных ошибок, которые можете допустить и Вы!
Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. Хотите ли Вы жить в доме или квартире с неконтролируемым отоплением? Статья займет 10 минут Вашего времени, зато Вы получите все знания, и теплый пол будет установлен идеально.
Основа знаний про теплый пол
Прежде всего стоит отметить, что любая система отопления должна основываться на квалифицированном теплотехническом расчете, с учетом теплопотерь и теплопоступлений. Если неграмотно подходить к проекту отопления и монтажу системы, то можно не только зря вложить средства и не получить комфортных условий в доме, но и понести убытки из-за высоких текущих расходов или непредвиденных ремонтных работ. Остановимся на типичных ошибках, совершаемых, делая монтаж теплого пола. Они чем-то похожи и для водяных, и для электрических отопительных систем. Это ошибки в расчетах, технологии укладки, подборе и качестве комплектующих.
Монтаж водяного теплого пола
Ошибки в технологии укладки пластиковых труб при монтаже водяного теплого пола (ТП) можно отнести к наиболее часто встречающимся: неправильные шаг трубы и толщина стяжки, плохая теплоизоляция, не та марка циркуляционного насоса, отсутствие смесительных узлов, или байпаса, неправильное подсоединения к коллектору, повреждение труб и т. д. Также чреваты последствиями непрофессионально выполненные регулировка и зональный контроль за работой отдельных контуров теплого пола с водой в качестве теплоносителя.
Отсутствие зонального контроля. Если вода для ТП греется котлом или тепловым насосом, контроль температуры воды в теплых полах (+35-+45°С) может осуществляться датчиком отопительного прибора. Но при присоединении нескольких контуров теплого пола к распределительному коллектору, если нет зональных терморегуляторов, отдельные зоны ТП автономно не управляются, что не экономно и не комфортно. Вы не можете «прикрутить» отопление в комнатах, где никого нет, не можете прогреть детскую на вечер или на ночь, или ванную комнату вечером.
Недостаточное количество терморегуляторов. За подачу и прекращение подачи горячей воды в отдельные контуры отвечают сервоприводы (НО или НЗ), установленные на выходах контуров в распределительном коллекторе. Команды на срабатывание сервоприводов подаются терморегуляторами, установленными в отдельных зонах системы отопления с ТП. В зависимости от длины трубы контура, т.е. его мощности, один терморегулятор может управлять одним или двумя небольшими контурами. Если контуров несколько, а установлен один терморегулятор, ни о какой экономии платежей речи быть не может.
Ошибки в подборе комплектующих. Некачественные сервоприводы и ненадежные терморегуляторы неизвестного производства могут привести к отказам в управлении контурами ТП, что влечет за собой необходимость ремонта и лишние расходы на отопление.
Ошибки в подборе терморегуляторов. Терморегуляторы для зонального контроля работы ТП должны контролировать температуру воздуха и пола. Причем контроль температуры пола, особенно для полов с деревянным покрытием, очень важен. Отсутствие ограничения по температуре пола может привести к перегреву теплых полов и повреждению паркета или ламината. На примере – терморегулятор Mycond ORB FAN.
Отдельные терморегуляторы для каждого типа ТП. Терморегуляторы для водяной системы обогрева не всегда могут применяться и для электрических теплых полов. Есть модели и системы контроля, предназначенные только для водяных ТП, или для того и другого применения. Они могут устанавливаться для нагрузки 3А (водяной ТП), 16А (электрический ТП). Разница есть и в напряжении питания, например, 220 или 24 В.
Выбор моделей лучше доверить професионалам, представляющим качественную продукцию ведущих брендов, а не доверять случайным советчикам.
Для случаев комбинированного отопления «радиаторы +теплый пол» должны применяться специальные терморегуляторы с датчиками температуры воздуха и пола, рассчитанные на контроль разнотемпературных зон и включение, при необходимости, радиаторов и/или теплых полов.
Неграмотный контроль для систем с несколькими контурами или для смешанных систем отопления (котел/тепловой насос + радиаторы /теплый пол) не обеспечит нужное регулирование и не будет максимально экономным.
Монтаж электрического теплого пола
Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.
Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.
Макет укладки кабеля под стяжку на фольгированный
теплоизолятор или на теплоизолятор и штукатурную сетку
В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.
Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.
Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.
Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.
Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.
Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов: Мы хотим проконсультировать Вас
1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.
2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания AC95-240V 50-60Гц. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!
3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола. В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы.
Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.
4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.
Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.
Итоги
Итак, как же правильно укладывать теплый пол. Для создания эффективного и экономного отопления с использованием теплых полов требуется соблюдение несколько необходимых правил:
1. Выполнение квалифицированного расчета и утвержденного проекта системы отопления с ТП, с соблюдением государственных и санитарных норм;
2. Применение только высококачественных комплектующих, это гарантирует длительный срок службы;
3. Установка современной автоматики (контроллеров, терморегуляторов и датчиков) для экономии энергозатрат;
4. Профессиональное выполнение монтажных работ сертифицированными монтажниками.
Выполнение всех этих условий – залог успеха внедрения энергоэффективной системы отопления с теплыми полами.
Статьи на подобную тему:
ventbazar.ua
Ошибки при монтаже теплого пола: инфракрасного и водяного
Сейчас теплый пол установлен во многих домах. При помощи греющего кабеля, термоматов или инфракрасной пленки, вы сможете установить подогрев напольного покрытия. Его не сложно установить и подключить, но только в том случае, если придерживаться правил. Также важно знать, что делаешь, иначе из-за мелочей ваша система выйдет из строя. Мы расскажем вам, какие ошибки при монтаже теплого пола совершают люди, чтобы вы не повторили их.
Основные ошибки при монтаже теплого пола
- Неверное проведение расчетов материала. Для того чтоб правильно замерять длину материала, нужно иметь в виду полезную площадь комнаты, которая не заставлена мебелью. Чтобы не сделать ошибку, выполните расчет труб теплого пола онлайн.
- Категорически запрещается разрезать резистивный кабель на подходящие вам куски. В том случае, когда у вас будет проводника больше, чем нужно, тогда укладывайте его близко друг к другу.
- Стоит учитывать минимальный радиус изгиба, который указан в характеристиках, обычно он от 5 до 10 диаметров кабеля.
- Нужно обращать внимание на шаг укладки, отступами от стен. Очень важно, чтоб петли проводника не пересекались между собой, иначе будет перегрев.
- Не включайте теплый пол, если стяжка еще не застыла, иначе навредите системе.
- Систему нужно укладывать только на чистый пол, следите, чтобы не было мусора, главное, чтобы теплый пол не лег на строительный мусор.
- Не игнорируйте рекомендации по прозвонке системы после монтажа. Прежде чем стелить теплый пол, простелите пакет на инфракрасную пленку, нужно еще раз все замерять, чтобы все было, так как указано в паспорте.
- Для того чтобы в любой момент можно было видеть датчик температуры, стоит его укладывать в гофу.
- Тот самый датчик температуры нужно ставить посредине двух витков кабеля, чтобы показания температуры были точными.
- Во время установки не наступайте на кабель, в обуви с толстой подошвой, это может повредить кабель.
- Во всех комнатах обязательно должен стоять свой контур теплого пола и терморегулятор, не экономьте на этом.
- Сфотографируйте схему всех стяжек перед заливкой, для того чтоб помнить где что находится.
- Прежде чем начать работу, нужно ознакомиться с инструкцией, очень важно, что рекомендует производитель, важно сначала читать инструкцию, а потом делать.
- Не помогайте быстрее застыть раствору включая систему обогрева – это грубейшая ошибка, она быстро сломается.
- Стоит запомнить, что инфракрасный теплый пол нужно стелить под паркет. Линолеум, ламинат, а термоматы только под плитку, в том случае если простелить в ванной комнате пленочный пол и залить его плиточным клеем, идея будет не из лучших, система не сработает.
Советуем посмотреть видео на тему, что поможет быстрее понять, что и как работает.
Мы показали вам какие ошибки, чаще всего совершают люди при установке теплого пола, воспользуйтесь ими и не совершайте подобных. Надеемся, что наши советы станут для вас полезными.
Также читайте: как спрятать провода в доме.
vse-elektrichestvo.ru
Топ-6 распространенных ошибок подрядчиков при монтаже водяного теплого пола, о которых не напишут на Forumhouse
23 октябряСтатьи и публикацииВ данной статье хотелось бы осветить несколько моментов, касающихся монтажа систем напольного отопления. Начнем с распространённых ошибок, совершаемых монтажными организациями или частными мастерами
1. Путать два типа систем напольного отопления
Первой глобальной ошибкой следует считать, то что многие путают систему напольного отопления, являющуюся основным отоплением (регуляция производится термостатом с датчиком температуры по воздуху) с системой тёплый пол-комфорт, служащую для ощущения комфорта. Ее регуляция производится с помощью термостата с датчиком температуры пола.
Отсюда вытекает ошибочное мнение, что водяной теплый пол не нужно укладывать под мебелью, в саунах, под холодильниками.
Если вы решили сделать водяной теплый пол как основную систему отопления, трубы укладываются везде — за исключением мест, где в перспективе возможно крепление в пол (например, унитаз, места опирания лестниц, места расположения каминов, печей).
Как себя защитить:
- Правильно выбирать подрядчика (например, по отзывам).
- Обязательно нужно делать проект, включающий расчет теплопотерь здания или помещения.
2. Не устанавливать смесительный узел в случаях, когда в нём есть необходимость
Самой примитивной ошибкой считается подключение системы «тёплый пол» от высокотемпературного источника без смесительного узла.
Более 10 лет назад, когда мы начинали заниматься монтажом систем отопления на основе водяных теплых полов, мы часто встречались с такой ошибкой. В наше время значительно реже, но до сих пор бывают подобные случаи.
Как себя защитить:
Если в вашем помещении предусмотрена комбинированная система отопления (водяной теплый пол + радиаторы), то наличие смесительного узла обязательно для разделения систем по температуре
3. Ошибаться при монтаже оборудования
При монтаже автоматики в основном допускают ошибку, размещая комнатные термостаты. Термостат должен быть установлен на высоте 1500 мм. от чистого пола. Нельзя устанавливать термостаты в местах попадания прямых солнечных лучей и на сквозняках.
Также ошибкой принято считать расположение коллекторной группы ниже контуров теплого пола.
Как себя защитить:
При необходимости расположения контуров на 2-м этаже с подключением от коллекторной группы, расположенной на первом этаже, необходимо устанавливать пакет воздухоудаления на каждый контур.
4. Не учитывать другие этапы строительства
Довольно-таки часто у заказчика возникает желание на втором этаже сделать водяной теплый пол только в одном помещении, как правило, в санузле.
В таком случае нужно обратить внимание на то, что чистый пол в данном помещении поднимется минимум на 50 мм., при использовании фольгированных элементов. Следовательно, по всей площади второго этажа придется поднимать пол на эту высоту.
Как себя защитить:
Если нет желания поднимать уровень пола по всему этажу, лучше обойтись электрическим тёплым полом.
5. Идти на поводу у заказчика
С точки зрения профессионализма ошибкой стоит считать монтаж системы без зонального-покомнатного регулирования. Монтажники соглашаются с заказчиком, который говорит, что будет регулировать температуру на коллекторе.
На коллекторе возможно регулировать только температуру теплоносителя. Так как теплопотери во всех помещениях разные, вы не сможете добиться одинаково комфортной температуры во всех помещениях.
Как себя защитить:
Если вы хотите получить комфортную и экономичную систему напольного отопления, однозначно нужно устанавливать регулирующую автоматику. Расходы, которые вы понесёте, гораздо ниже сэкономленных средств в дальнейшей эксплуатации.
6. Оставлять клиента один на один с полом
Однажды к нам в офис пришел клиент с просьбой проконсультировать по системам отопления. Систему напольного отопления он исключил сразу, потому что его родственнику сделали водяной тёплый пол и сказали, что систему нельзя резко нагревать. (Скорей всего, имелось в виду в момент набора прочности стяжки).
Регулируют они систему таким образом: супруга мониторит погоду в интернете, а супруг крутит термостатическую головку на коллекторе согласно данным из интернета).
Посмотрев на это со стороны, наш клиент решил, что ему такие проблемы не нужны. Ошибка подрядчиков заключается в том, что не разъяснили нормально как эксплуатировать систему.
Как себя защитить:
После пуско-наладочных работ системы обязательно получите инструкцию как правильно эксплуатировать систему отопления.
Понравился материал? Поделитесь ссылкой с друзьями:
stopradiators.ru
