Отопление частного дома баллонным газом расход – Отопление частного дома газовыми баллонами: расход и схема подключения

Отопление частного дома газом из баллонов

Отопление дома газовыми баллонами — простое решение по старинке

Самым популярным способом отопления загородных домов на сегодняшний день является использование газовых котлов, как они выглядят, можно посмотреть на фото. На это влияет несколько факторов, и прежде всего – стоимость ресурсов. Отопление дома газовыми баллонами – это экономичный и эффективный метод.

Особенности отопления дома газовыми баллонами

В качестве источника тепла используется пропан или бутан (прочитайте также: «Отопление пропаном — наиболее популярный вариант «). Газ сжижают и загоняют в баллоны, которые затем подключаются к отопительному оборудованию через редуктор – устройство для снижения давления. В газообразном состоянии он занимает больший объем, в жидком виде – меньший. Поэтому в баллоны удается закачивать немалое количество ресурса.

Выходящий из баллона через редуктор газ в результате быстрого понижения давления снова переходит в свое природное состояние. В дальнейшем он сжигается в котле, выделяя большое количество тепла.

Преимущества отопления на газовых баллонах

Отопление баллонным газом имеет немало достоинств:

• используется экологически чистое топливо;
• автономность;
• расход топлива;
• стабильность давления в трубах;
• простота эксплуатации и легкость управления.

Отопление баллонным газом частного дома дает еще и возможность нагрева горячей воды для бытовых нужд. Данный способ обогрева высокоэффективен, поскольку газ быстро переходит из жидкой формы в свое нормальное состояние. Несмотря на это, газовые баллоны используют лишь в том случае, если нет возможности подключить котел к магистральному газопроводу. Таким образом, данный метод отопления является полностью автономным – баллон можно привезти куда угодно.

Газовые котлы отопления от газового баллона позволяют не только отапливать помещения, но и греть воду для бытовых целей (для этого нужен теплообменник).

Организовать газовое отопление от баллонов можно не только в новом доме, но и в том, в котором уже давно живут – для этого не придется проводить никаких работ. А вот для того, чтобы подключиться к магистральному газопроводу, необходимо прокладывать трубы и проводить ремонт в доме.
Перейти на отопление дома газовыми баллонами можно и в том случае, если использовать другие ресурсы стало невыгодно или неудобно.

Недостатки газового отопления на баллонах

Как и у любого другого способа отопления, этот тоже имеет свои недостатки:

• если баллон находится на улице, в случае сильного мороза система может отключиться – конденсат замерзнет, и будет препятствовать выходу газа;
• нельзя размещать баллоны в непроветриваемых помещениях;
• поскольку газ тяжелее воздуха, то при утечке он может спуститься вниз (в подвал, подпол), и при сильной концентрации возникнут серьезные последствия.

Таким образом, отопление с помощью газовых баллонов при невыполнении некоторых условий может быть весьма опасным. Поэтому хранить их нужно только в проветриваемых помещениях, под которыми отсутствует подвал. Желательно даже разместить их в отдельной пристройке на участке. Помещение обязательно должно быть теплым, чтобы не произошло отключения системы в мороз. Если в пристройке прохладно, то придется сделать для баллонов утепленный металлический или пластмассовый короб. Для утепления стенки обшивают пенопластом толщиной в 5 сантиметров. В крышке короба обязательно делают вентиляционные отверстия.

Организация отопления от газовых баллонов

Чтобы сделать газовое отопление на баллонах, нужно выбрать подходящий котел, поскольку не каждое оборудование способно использовать в качестве источника тепла сжиженный газ. Для этого требуется специальная горелка, рассчитанная на работу от баллона. Рекомендуется выбирать устройство мощностью 10-20 кВт, в зависимости от площади отапливаемых помещений.

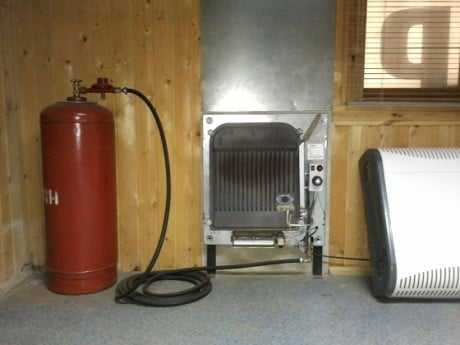

Подключение газового котла к баллону выполняется с помощью специального редуктора. Расход составляет примерно 1,8-2 м³ в час, в случае обычного редуктора – 0,8 м³/час.

Можно использовать и горелку, предназначенную для работы от магистрального трубопровода, но в этом случае приходится регулировать клапан для пропорциональной подачи газа, поскольку в магистрали давление ниже. Кроме того, в таких устройствах отверстие в клапане больше.
Каждая горелка, рассчитанная на отопление газом из баллонов, регулируется по-своему. Подробное описание можно найти в инструкции к этому оборудованию. В целях экономии можно использовать и старые котлы, но в них необходимо заменить жиклер на другое изделие, у которого более мелкое отверстие.

При покупке горелки нужно учитывать, что в некоторых магазинах пытаются продать более дорогие устройства, аргументируя это тем, что выбранное изделие не будет работать от сжиженного газа. В этом случае нужно посмотреть инструкцию к выбранному прибору.

Заправка баллонов газом

Газобаллонное отопление дома требует постоянного наличия источника ресурса. В принципе, для любого типа отопительной системы нужен доступ к топливу, но в случае использования газовых баллонов дело несколько осложняется. Если, например, для электрических котлов нужен лишь доступ к электросети, то при газовом отоплении требуется наличие баллонов – их приходится регулярно покупать или заправлять. Читайте также: «Отопление загородного дома газом «.

В некоторых поселках имеются бригады с подсобными рабочими и техникой для их доставки. Если же такой услуги нет, то покупать баллоны приходится самостоятельно, или же искать ГЗС для их заправки сжиженным газом (прочитайте: «Газовый котел на сжиженном газе: расход топлива на отопление «).

Отопление от газовых баллонов обходится дешевле, если их заправлять. Однако стоит учитывать, что на некоторых ГЗС стремятся сэкономить и заправляют лишь их половину. При этом сотрудники станции говорят, что газ закипает всего при 40 градусах, поэтому заполнять полный баллон неразумно – он может разорваться. При этом покупные изделия практически в полном объеме наполнены газом. Поэтому на такие предложения соглашаться не стоит.

Отопление дома баллонным газом получается достаточно экономным. Одного баллона емкостью в 50 л хватает для обеспечения нормальной работы системы отопления мощностью 10-20 кВт. Рекомендуется покупать автоматические устройства – они работают не целый день, а примерно треть суток, начиная газовое отопление частного дома баллонами лишь при падении температуры ниже указанной. Функционирование обычных систем приходится регулировать самостоятельно. Таким образом, если указать требуемую температуру в помещении на уровне 20 градусов, котел будет потреблять примерно 5 м³.

Независимо от того, есть ли автоматика или нет, в целях экономии желательно выключать котел на ночь.

Причины выбора отопления газом из баллонов

Отопление на газовых баллонах является довольно распространенным, главным образом по той причине, что газ стоит сравнительно недорого (особенно в сравнении с электричеством), и при малом расходе топлива выделяется значительное количество тепла (прочитайте также: «Расход газа на отопление дома — потребление газа котлом на примерах «). Кроме того, подключение такой системы отопления может выполняться в любое время, в том числе и после использования другого типа котлов.

Если применять сначала, например, дровяное оборудование, то купить и установить газовый котел на баллонном газе можно всегда. А вот для того, чтобы подключиться к газовой магистрали, придется выполнить некоторые работы, в том числе касающиеся и дома.
Несмотря на то, что существуют и более дешевые источники тепла, газ до сих пор является наиболее распространенным топливом. На это влияет и тот факт, что газовый котел от баллона может работать в любой местности и постройке, поэтому такой способ отопления незаменим в том случае, если нет доступа к другим источникам энергии.

Пример отопления дома газовыми баллонами на видео:

Отопление загородного дома баллонным газом

Для создания качественно работающей обвязки отопительной системы частного дома, как правило, используют газовые котлы. По сравнению с альтернативными вариантами тепловых приборов, они являются наиболее выгодными и простыми в эксплуатации. Но как быть тем, у кого нет возможности подключения частного дома к централизованной газопроводной магистрали? Из этой статьи вы узнаете, можно ли отапливать дом газом из баллонов и как правильно настроить безопасное отопление газовыми баллонами.

1. Что выгоднее – использовать конвектор или баллон?
2. Правильное хранение – залог безопасности
3. Преимущества газобаллонного обогрева
4. Недостатки отопления сжиженным газом

Что выгоднее – использовать конвектор или баллон?

До недавнего времени все специалисты в один голос утверждали, что отопление газовыми баллонами в частном доме – это запрещенный способ прогрева жилища. А все потому, что он несет опасность для здоровья и жизни людей, проживающих в отапливаемом таким образом помещении. Сегодня же, благодаря многолетним попыткам внедрить этот вариант отопительной системы, мнение специалистов изменилось. Главное – правильно выполнить обвязку отопительной схемы.

Согласно экспертным оценкам, по состоянию на сегодняшний день отопление загородного дома баллонным газом становится все более популярным. Кроме того, квалифицированные специалисты рекомендуют оснащать отдельно взятые комнаты специальными конвекторами. Так, они за считанные минуты могут прогреть воздух в помещении за счет появления продуктов сгорания газа. Как правило, большинство моделей газовых конвекторов имеют компактные габаритные размеры и отличаются устойчивостью к замерзанию.

Благодаря инновационным технологиям производители отопительной техники предлагают потенциальным потребителям широчайший ассортимент агрегатов, которые работают при использовании сжиженного газа. Такой вариант мало чем отличается от идентичного по функциональности оборудования, например, водяных котлов. Однако, есть некоторые тонкости: вам придется регулярно контролировать количество газа в сосуде. При использовании сразу двух котлов, можно в некотором смысле подстраховаться, исключая, тем самым, необходимость постоянных проверок баллонов на предмет контроля объема топливный ресурсов.

Использование электрических конвекторов для отопления частного дома хотя и происходит быстрее, но в быту менее комфортно и обходится дороже.

ВИДЕО: На сколько хватает газового баллона для отопления?

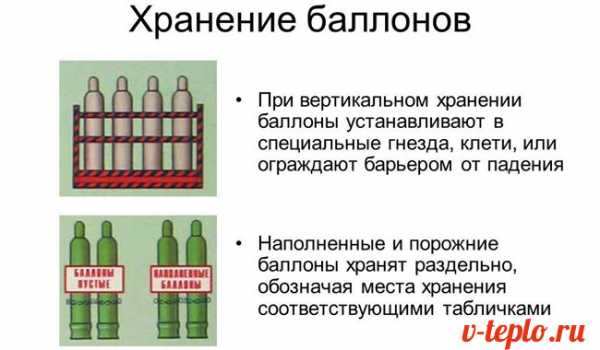

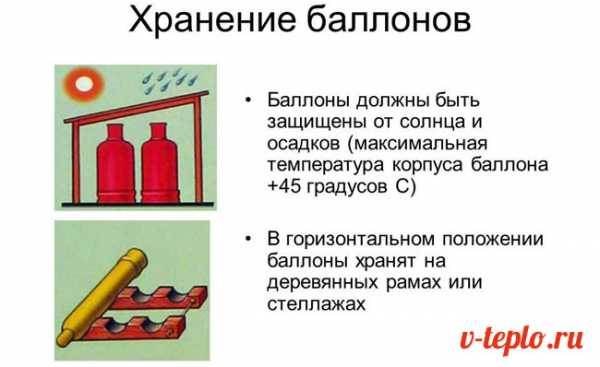

Правильное хранение – залог безопасности

Чтобы избежать аварийных ситуаций при использовании газовых баллонов для отопления частного дома, необходимо придерживаться ряда рекомендаций:

1. Газобаллоны размещаются вдали от газовой плиты на расстоянии не менее 50 см. Тогда как минимальное расстояние между емкостями со сжиженным газом и отопительными радиаторами должно быть 100 см.
2. Газовые баллоны отопления хранятся на улице. Чтобы избежать попадания прямых солнечных лучей и климатических осадков на емкости с топливом, необходимо надежно защитить ее, расположив, к примеру, в металлическом герметичном шкафу. Кроме этого, существуют и специальные сейфы для хранения таких предметов, которые вы сможете с легкостью приобрести в любом специализированном магазине.

На зиму ящик, где хранится баллон, утепляется минеральной ватой, ветошью, песком и т.д. Главная задача – избежать промерзания емкости, иначе вся система отопления остановится, теплоноситель в трубах замерзнет, что может привести к разрыву магистрали.

1. Применяя сжиженный газ в баллонах для отопления дома, отдавайте предпочтением только тем емкостям, которые успешно прошли проверку на пригодность.
2. Остаточное давление не должно превышать отметку в 0,05 МПа.
3. Газобаллон не должен иметь механических повреждений и деформаций.

Газовые баллоны, имеющие на своей поверхности небольшие поражения коррозией не пригодны для использования!

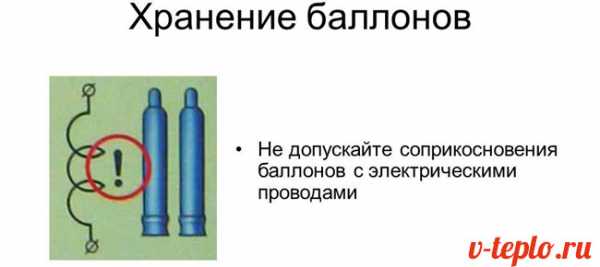

1. При хранении газобаллонов внутри помещения, стоит уделить особое внимание температурным условиям. Так, категорически запрещено эксплуатировать такие емкости при температуре свыше 45°С.

Придерживаясь этих правил, вам не только удастся сохранить отопительную систему в целости, но и защитить себя и своих родных, обеспечив им безопасность. Такими рекомендациями хранения газобаллонов пренебрегать категорически запрещено!

Преимущества газобаллонного обогрева

Газобаллонное отопление частного дома – это финансово выгодное капиталовложение. А все потому, что в таких сосудах находится сжиженный природный газ. Он способен буквально за несколько секунд изменить свое состояние и трансформироваться в газообразное состояние. Кроме этого, он имеет высокий КПД по сравнению с другими, более дорогими видами топлива. А это является решающим фактором при выборе энергетических ресурсов.

Если вы планируете обустраивать свое жилье автономным отоплением баллонным газом, то поверьте, в этом случае оно будет действительно автономным. Это напрямую связано с тем, что сосуды с топливом без лишних проблем можно транспортировать с места на место. И даже вне цивилизации, такой вариант обогрева станет отличным способом создания в доме комфортных температурных условий.

Кроме этого, используя для отопления дома газовые баллоны, вы не только прогреваете помещение, но и можете в любое время пользоваться горячей водой, которая циркулирует по тепловой магистрали. По этой причине отопление на газовых баллонах – это незаменимый и наиболее выгодный способ обустройства теплового блока в помещениях, где нет возможности использовать любой другой альтернативный вид топлива. Да и к тому же, его можно по праву считать независимым методом обогрева, поскольку наличие топливных ресурсов зависит исключительно от вас самих и от ваших запасов.

Система качественного и быстрого отопления сжиженным газом

По состоянию на сегодняшний день самым распространенным топливом для обогрева загородных домов считается пропан (пропан-бутан). Такие системы экологичны, они просты в эксплуатации и обслуживании, экономны в финансовых расходах, а также стабильны (перепады давления в системе не наблюдаются).

Вне зависимости от того, каким видом энергоресурсов вы пользовались до этого, дровами, газом, углем, в любой момент у вас есть возможность перейти на такую систему обогрева.

И если вы прочтете отзывы об отоплении загородного дома сжиженным газом, то наверняка удостоверитесь в том, что этот вариант является незаменимым для устройства, как дачных домиков, так и жилых частных зданий.

Недостатки отопления сжиженным газом

Как и любая другая отопительная система, применение газовых баллонов в качестве топлива для обогрева помещений имеет ряд недостатков. И если вы хотите обустроить свое жилье именно таким тепловым блоком, то не будет лишним, если вы изучите и отрицательные стороны этого вопроса.

Самый первый недостаток таких систем – это нестабильность стоимости топлива. Так, в одном регионе газ будет иметь одну цену, тогда как в другом – несколько отличающуюся.

Приобретайте газ только у проверенных поставщиков. В противном случае риск снижения эффективности работы обогревательного блока из некачественного топлива очень велик.

Кроме этого, сжиженный газ – это взрывоопасное вещество. Поэтому соблюдайте правила установки и эксплуатации емкостей с этим видом топлива.

И в завершении этой публикации хотелось бы добавить: если вы отапливаете свое жилье газобаллонной установкой, то не пренебрегайте ни одним советом, данным вам профессионалами при покупке емкостей для этого топлива. Если вы будете придерживаться свода правил, представленный в нашей публикации, и не нарушать их, то обогревательный узел будет работать качественно и слажено. Кроме этого, расход топливных ресурсов на прогрев жилья будет минимальным, а вы сможете обезопасить себя от аварийных ситуаций.

ВИДЕО: Система автономной газификации из пропановых баллонов (стандартных 50-ти литровых)

Как организовать отопление частного дома газовыми баллонами

Иногда возможность «запитать» дом магистральным газом отсутствует, но это ещё не значит, что нужно искать варианты с твёрдым топливом или электричеством в качестве энергоносителя. Отопление дома газовыми баллонами давно и успешно эксплуатируется нашими соотечественниками. По своей практичности сжиженный газ, используемый для обогрева, мало чем уступает сетевому. Чистота и удобство голубого топлива домовладельцу будут доступны, хотя за автономность придётся переплатить.

Немного о сжиженном бытовом газе

Особенности производства и состав

Природный газ под воздействием избыточного давления меняет своё агрегатное состояние и становится жидкостью, при этом он значительно уменьшается в объёме. Причём переход осуществляется при сравнительно невысоком давлении и нормальной температуре. Получается, что в относительно небольших, простых по конструкции резервуарах можно хранить значительный объём потенциальной энергии.

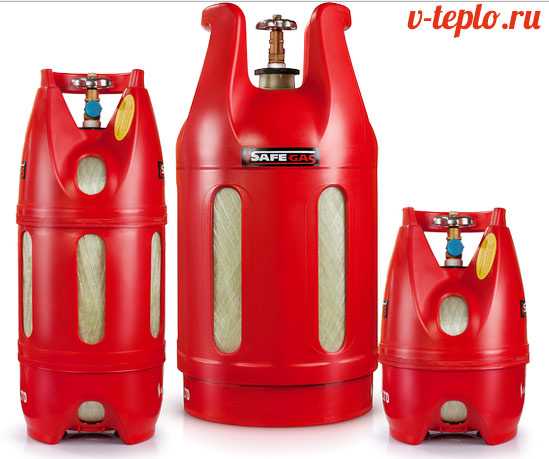

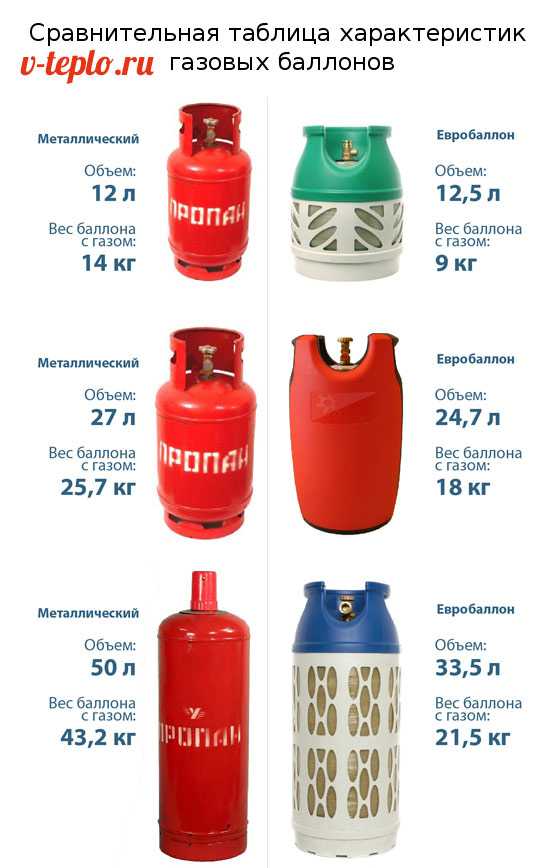

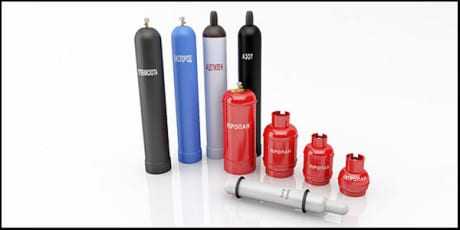

Пропановые баллоны выпускаются объёмом 2, 5, 12, 27, 50 литров, по нормативным требованиям они окрашиваются в красный цвет

Сжиженные углеводородные газы (СУГ), которые применяются в качестве топлива для автомобильных моторов и отопления домов газовыми баллонами – это смесь пропана с бутаном. Сырьём для получения СУГ служат попутные нефтяные газы, а также конденсатные фракции природного газа.

Важно! Основное отличие пропана от бутана заключается в том, что второй обладает слабой способностью к испарению, поэтому его приходится смешивать с более активным пропаном.

Бытовой сжиженный газ измеряют по массе, на автомобильных заправках его продают литрами

Виды топлива

В зависимости от содержания основных компонентов в миксе, ГОСТом 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия» выделяются следующие марки бытового сжиженного газа:

• ПТ – пропан технический с содержанием его в смеси 75 процентов,
• СПБТ – смесь пропана с бутаном техническая с содержанием бутана в смеси не более 60 процентов,
• БТ – бутан технический с содержанием в смеси более 60 процентов.

Примечательно, что каждой марке соответствует различная допустимая доля жидкого остатка, который существенно влияет на качество работы оборудования. Она, соответственно, составляет 0,7/1,6/1,8 процента от общего объёма СУГ.

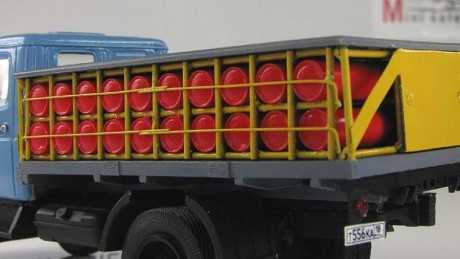

Доставка газа населению (ёмкости предоставляются на обмен)

Литерами ПА и ПБА маркируют автомобильные смеси, в которых применяются более жёсткие требования к содержанию примесей (сера, жидкий остаток, непредельные углеводороды).

Ключевые потребительские свойства

Плотность пропан-бутана составляет от 510 до 580 грамм на литр, из этого количества жидкого вещества можно получить до 250 литров газообразного топлива. Для сжигания одного кубометра полученного газа необходимо около 30 м 3 воздуха.

В баллонах топливо находится частично в жидкой фазе и частично в паровой. Рабочее давление в ёмкости создаётся паровой фазой СУГ, а реальная испаряемость, в свою очередь, зависит от соотношения пропана и бутана в смеси, а также температуры жидкой части топлива. То есть температура окружающего воздуха оказывает прямое влияние на способность сжиженного топлива снова становиться газом. При сильных морозах процент паровой фазы уменьшается, снижается давление, и есть вероятность, что горелка котла может не получить достаточно газообразного энергоносителя. Порог в -20 градусов часто становится критичным.

Видно, что газ, находящийся в баллоне, в жидкой фазе сильно охладился

Важно! Чтобы компенсировать ослабевающий процесс испарения, зимой лучше использовать СУГ с увеличенным содержанием пропана, который повышает давление, и наоборот, в межсезонье, когда при повышении температуры давление может подняться и повредить оборудование, отопление на баллонном газе лучше запитывать смесями с большей долей бутана. Процент испаряющейся фазы также можно увеличить, если использовать большее количество баллонов.

Нельзя допускать, чтобы баллоны нагревались более 45 градусов. Чтобы избежать аварии, их можно заполнять только до 85% свободного объёма. Согласно требованиям «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением», в 50 литровой ёмкости будет не более 40 литров газа – порядка 20-22 кг.

Важно! Плотность СУГ выше, чем у воздуха, поэтому в случае возможной утечки пропан-бутан может скапливаться у пола, в подвале и в различных приямках.

Единичным баллоном можно запитать локальное отопление

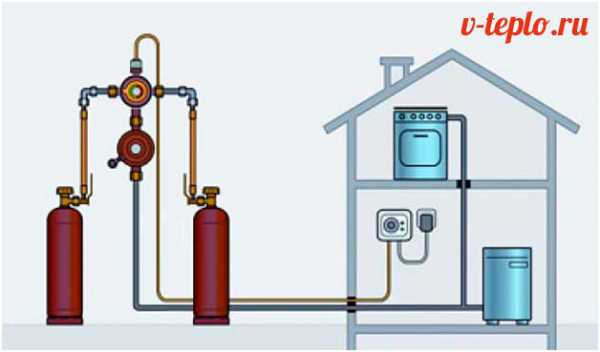

Как устроено баллонное отопление

Какой котёл использовать

При организации отопления газовыми баллонами в качестве теплогенератора обычно используют котлы, работающие с водяным контуром. Подходят все те же модели, что рассчитаны на подключение к магистральному газу. Однако, чтобы оборудование работало от сжиженного газа, необходимо поменять горелку или настроить/заменить форсунки (многие производители комплектуют свои изделия специальным набором для СУГ).

По аналогичному принципу выбирают мощность отопительного устройства и его тип. Но, учитывая довольно высокие эксплуатационные расходы на топливо, есть смысл приобрести котёл с самым высоким КПД, например, конденсационный газовый теплогенератор.

Баллоны vs газгольдер

Сжиженный газ для отопления хранят в газгольдерах или стальных баллонах. Естественно, баллоны придётся периодически заправлять, тогда как газгольдера большого объёма может хватить на половину или даже на весь сезон. Однако в первом случае мы можем покупать и привозить топливо самостоятельно, в любых удобных для нас объёмах. Да и намного меньше будут капитальные затраты, не придётся производить обширные земляные работы.

Важно! Чтобы отопительная система работала бесперебойно, рекомендуется одновременно использовать сразу несколько сосудов. Дело не просто в запасе энергоносителя: у одного баллона слишком мала площадь «зеркала испарения», он не даст достаточно газа для более-менее мощной горелки. Для отопления частного дома газовыми баллонами собирают батарею из 2-10 ёмкостей.

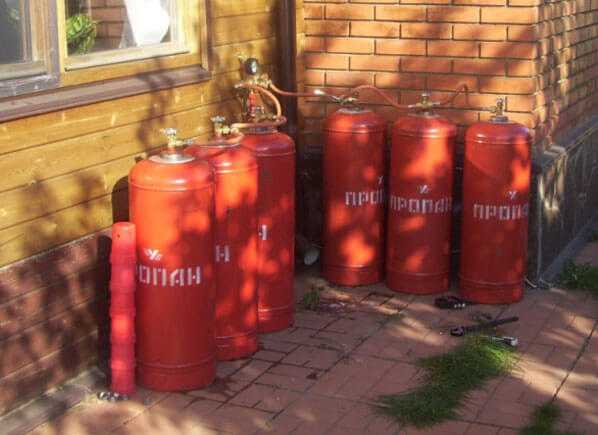

Баллоны для отопления чаще всего располагают на улице в вентилируемом металлическом ящике

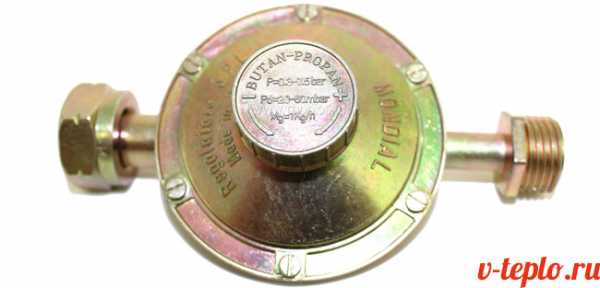

Зачем нужен редуктор

Давление в баллонах является величиной непостоянной, зависящей от нескольких факторов (объём оставшегося топлива, количество баллонов, температура, состав смеси, расстояние от сосуда до потребителя). Чтобы преобразовать и стабилизировать давление паровой фазы сжиженного газа, необходимо использовать редуктор.

При выборе редуктора учитывают две ключевые характеристики (все необходимые данные указаны на корпусе):

• Производительность. Тут необходимо учесть, сколько газа расходует котёл. Производительность редуктора должна быть не меньше, чем приемистость теплогенератора. Скорее всего, редуктор с минимальной производительностью (около 1 кг/час) для отопления не подойдёт, так как, например, котёл мощностью 20 кВт потребляет около 2-2,4 кг сжиженного газа за час работы.
• Рабочее давление. Оно должно соответствовать показателям отопительного устройства. Если редуктор даёт слишком большое давление, то можно повредить автоматику котла или пламя будет «отрываться», а горелка – затухать. Традиционно предлагаются редукторы с рабочим давлением в 30, 37, 42, 50 мбар. Есть также модели, позволяющие регулировать давление в диапазоне от 20 до 60 мбар.

Если подключение выполняется гибкими шлангами, то потребуется редуктор со штуцером «ёлочка», если применяются жёсткие трубы и гребёнки – тогда нужны изделия с резьбовыми выходами.

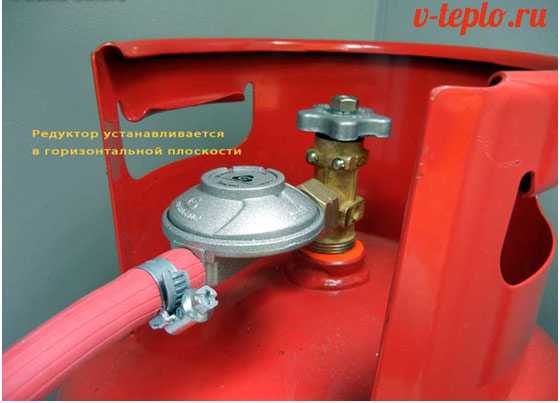

Редуктор для бытовых пропановых установок со встроенным сбросным клапаном

Другие комплектующие для подключения баллонов

Баллоны соединяют в установку посредством металлической гнутой трубы, коллекторов, гребёнок либо армированных гибких шлангов. Сосуды для газа обычно расставляют по линейной схеме, но можно выбрать и более удобную конфигурацию.

Сосуды обычно объединяют в одну общую систему, где они работают одновременно. Возможен и другой вариант. Вокруг переключающегося в автоматическом режиме (или в ручном) редуктора создаётся установка, в которой газ качается только из одной части сосудов, тогда как другая – является резервной. Когда давления в баллонах становится недостаточно, система переключается на резервные баллоны. Благодаря этому решению можно снимать баллоны на дозаправку, не отключая всё отопление.

Кроме того, автоматически переключаемые редукторы комплектуются защитными элементами, которые срабатывают (открывается сбросной клапан) при критическом повышении давления, например, если баллон перегреется.

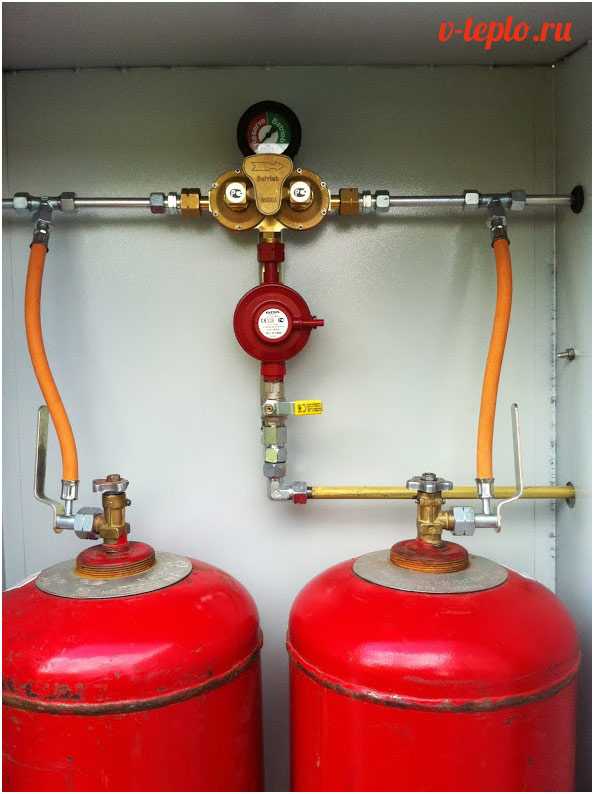

Подсоединение двух установок по два баллона через переключаемый редуктор

Расход сжиженного газа

Для отопления дома площадью 100 квадратов необходим котёл мощностью порядка 10 кВт. Чтобы получить один киловатт тепловой энергии, в час теплогенератор будет сжигать от 100 до 120 грамм сжиженного газа, то есть 1-1,2 кг/час газа при работе на полную мощность. Если отопительный сезон длится 7 месяцев, то теоретически расход может составить до 5 тонн топлива. На практике уровень расхода баллонного газа на отопление примерно вдвое меньше, так как автоматика реагирует на изменение температурного режима в помещениях (или на показания таймера при программировании) и переводит отопительное устройство в более экономичные режимы работы.

Если сравнивать затраты с использованием магистрального газа, то подобное отопление будет где-то в 5-6 раз дороже. Но значительно дешевле электрического.

Учитывая цену на СУГ для населения, отопление от газовых баллонов может быть неплохой альтернативой электрическим и жидкотопливным системам, а также теплогенераторам на твёрдом топливе, если в вашем регионе оно стоит дорого. Это, безусловно, лучший вариант, если газификация посёлка возможна в ближайшей перспективе, ведь не придётся потом покупать новый котёл.

Видео: система автономного отопления из газовых баллонов

Понравилась статья? Поделитесь с друзьями:

Источники: http://teplospec.com/gazovoe-otoplenie/otoplenie-doma-gazovymi-ballonami-prostoe-reshenie-po-starinke.html, http://www.portaltepla.ru/gazovie-kotli/otoplenie-gazovimi-ballonami-v-chastnom-dome/, http://teploguru.ru/sistemy/otoplenie-gazovymi-ballonami.html

msklimat.ru

Газовый котел на баллонном газе пропане, инструкция по монтажу своими руками

В настоящее время природный газ является наиболее оптимальным топливом для обогрева дома. Единственный минус — не всегда есть возможность подключить отопительную систему к магистральному газопроводу. В этом случае можно обратить внимание на альтернативу в виде сжиженного газа — котлы, использующие баллонный газ в нашей стране не редкость.

Классификация

Котлы, работающие на сжиженном газе, бывают одноконтурными и двухконтурными. Одноконтурный котел предназначен лишь для отопления, в то время как двухконтурный способен и обогреть дом, и обеспечить в нем горячее водоснабжение.

Потребителям предлагают настенные, напольные газовые котлы с открытыми и закрытыми камерами сгорания. Кроме этого, следует обратить внимание и на мощность этого отопительного прибора. Разнообразие модификаций часто затрудняет выбор пользователя, поэтому стоит подробнее остановиться на самых главных характеристиках.

Давление

Для котлов, работающих на сжиженном газе, принципиально важной является возможность функционировать на низком давлении.

Постоянная подача баллонного газа будет осуществляться при давлении в 3-4 Мбар. Поэтому при подборе котла стоит обратить внимание на этот параметр.

КПД

Эффективность — один из важнейших параметров отопительной системы. Сжиженный газ стоит дороже магистрального, и к его стоимости нужно добавить затраты на перевозку.

Поэтому при покупке котла надо просчитать расход баллонов с учетом эффективности всей отопительной системы.

КПД современного исправного оборудования может достигать 90-95%. Для расчета расхода газа для отопления, нужно знать общую площадь помещения: на 10 кв.м затрачивается примерно 1кВт мощности.

На отопление и подогрев воды в загородном доме в 100 кв.м потребуется около 2 баллонов в неделю и 8-9 баллонов в месяц. Можно соединить баллоны в группу: по правилам допускается использование системы баллонов до 15 шт. При этом газовые емкости должны находиться в закрытом металлическом шкафу.

Оборудование для монтажа

Для монтажа отопительной системы потребуется:

• газовый котел;
• горелка для сжиженного (баллонного) газа и непосредственно сами баллоны с газом;
• запорная арматура и редукторы.

Горелки для баллонного газа отличаются своей конфигурацией от обычных, и обычно входят в стандартную комплектацию газовых котлов. При необходимости их можно приобрести и отдельно. Запорную арматуру и необходимые редукторы можно купить у фирмы или непосредственно на станциях заправки баллонов.

Подсоединение

Баллон или группа баллонов подключаются к котлу через редуктор с пропускной способностью около 2м3 /час. Редукторы для домашних плит рассчитаны на меньшую пропускную способность – они для отопительной системы не подходят. Система газовых емкостей может иметь один общий редуктор или же отдельный регулятор для каждого баллона. Второй вариант более затратный, но именно его рекомендуют мастера – отдельные редукторы обеспечивают максимальную безопасность.

Баллоны сжиженного газа нельзя устанавливать на улице: холод спровоцирует снижение давления, и грелка может отказаться работать. Идеальным местом для установки является теплое, проветриваемое помещение. Важно помнить, что баллонный газ тяжелее воздуха, и в случае утечки он будет скапливаться в нижней части, повышая вероятность взрыва. Поэтому помещение следует выбирать отдельно от жилых комнат. В нем не должно быть подвалов и подполов!

Газовые баллоны соединяются с горелкой котла при помощи металлической гофрированной трубы — этим уменьшается вероятность протечек газа вследствие вибраций системы.

Регулировка расхода

При помощи автоматических датчиков и правильных настроек можно снизить нормы потребления пропана в 3-4 раза. Если речь идет о дачном доме, то расход газа будет еще меньшим: на период отсутствия людей автоматика будет поддерживать температуру на уровне 6-9оС, что позволит снизить расход пропана до 0,7-0,8 баллона в неделю. Обогрев здания сжиженным газом не самый дешевый вариант, но в некоторых случаях он является наиболее оптимальным, если нет проблемы доставки баллонов.

Газовый котел прекрасно выполняет свои функции и при подключении к магистральному газопроводу. В этом случае довольно легко переключить оборудование на постоянный источник подачи топлива – достаточно просто сменить горелку.

Но если нет перспектив подсоединения здания к газопроводу, следует еще раз подсчитать целесообразность установки газового котла. Для дома общей площадью более 100 м2 и поддержания температуры около 25оС стоит рассмотреть возможность установки твердотопливного котла или же другого генератора тепла и подогрева воды.

Заправка

Баллоны раз в 3 год проходят обязательную аттестацию – это нужно для собственной безопасности пользователя. Служить такие контейнеры могут порядка 10 лет. Стандартный дом потребляет порядка 10-12 баллонов в месяц, поэтому заправлять их придется еженедельно – перевозить больше 3 баллонов за раз без специального разрешения нельзя.

Перед заправкой сосуды нужно подготовить. Для этого нужно удалить конденсат, который искусственно уменьшает полезный объем и вредит стальным стенкам. Удаление конденсата – прерогатива специалистов, проводить такие работы своими руками – всегда риск. Если мастера по каким-то причинам трудно найти, то придется проводить процедуру самостоятельно. Баллон вывозят на открытое пространство без источников огня, заземляют и затем снимают редуктор. Оставляют на 2 часа для того, чтобы выветрились остатки газа. После двухчасового простоя сосуд переворачивается, и вода стекает в грунт. Можно везти на заправочную станцию.

Стоит выбирать заправщика, который организует и транспортировку, и гарантию на работы. Лучше не обращаться в автомобильные станции, потому как их оборудование не имеет специального отсекателя, который регулирует заполнение газом бытовых баллонов. Также нет у них и специального разъема для подключения баллона к станционному оборудованию.

x-teplo.ru

Отопление частного дома газом из баллонов

Отопление дома газовыми баллонами – простое решение по старинке

Самым популярным способом отопления загородных домов на сегодняшний день является использование газовых котлов, как они выглядят, можно посмотреть на фото. На это влияет несколько факторов, и прежде всего – стоимость ресурсов. Отопление дома газовыми баллонами – это экономичный и эффективный метод.

Особенности отопления дома газовыми баллонами

В качестве источника тепла используется пропан или бутан (прочитайте также: “Отопление пропаном – наиболее популярный вариант “). Газ сжижают и загоняют в баллоны, которые затем подключаются к отопительному оборудованию через редуктор – устройство для снижения давления. В газообразном состоянии он занимает больший объем, в жидком виде – меньший. Поэтому в баллоны удается закачивать немалое количество ресурса.

Выходящий из баллона через редуктор газ в результате быстрого понижения давления снова переходит в свое природное состояние. В дальнейшем он сжигается в котле, выделяя большое количество тепла.

Преимущества отопления на газовых баллонах

Отопление баллонным газом имеет немало достоинств:

• используется экологически чистое топливо;
• автономность;
• расход топлива;
• стабильность давления в трубах;
• простота эксплуатации и легкость управления.

Отопление баллонным газом частного дома дает еще и возможность нагрева горячей воды для бытовых нужд. Данный способ обогрева высокоэффективен, поскольку газ быстро переходит из жидкой формы в свое нормальное состояние. Несмотря на это, газовые баллоны используют лишь в том случае, если нет возможности подключить котел к магистральному газопроводу. Таким образом, данный метод отопления является полностью автономным – баллон можно привезти куда угодно.

Газовые котлы отопления от газового баллона позволяют не только отапливать помещения, но и греть воду для бытовых целей (для этого нужен теплообменник).

Организовать газовое отопление от баллонов можно не только в новом доме, но и в том, в котором уже давно живут – для этого не придется проводить никаких работ. А вот для того, чтобы подключиться к магистральному газопроводу, необходимо прокладывать трубы и проводить ремонт в доме.
Перейти на отопление дома газовыми баллонами можно и в том случае, если использовать другие ресурсы стало невыгодно или неудобно.

Недостатки газового отопления на баллонах

Как и у любого другого способа отопления, этот тоже имеет свои недостатки:

• если баллон находится на улице, в случае сильного мороза система может отключиться – конденсат замерзнет, и будет препятствовать выходу газа;
• нельзя размещать баллоны в непроветриваемых помещениях;
• поскольку газ тяжелее воздуха, то при утечке он может спуститься вниз (в подвал, подпол), и при сильной концентрации возникнут серьезные последствия.

Таким образом, отопление с помощью газовых баллонов при невыполнении некоторых условий может быть весьма опасным. Поэтому хранить их нужно только в проветриваемых помещениях, под которыми отсутствует подвал. Желательно даже разместить их в отдельной пристройке на участке. Помещение обязательно должно быть теплым, чтобы не произошло отключения системы в мороз. Если в пристройке прохладно, то придется сделать для баллонов утепленный металлический или пластмассовый короб. Для утепления стенки обшивают пенопластом толщиной в 5 сантиметров. В крышке короба обязательно делают вентиляционные отверстия.

Организация отопления от газовых баллонов

Чтобы сделать газовое отопление на баллонах, нужно выбрать подходящий котел, поскольку не каждое оборудование способно использовать в качестве источника тепла сжиженный газ. Для этого требуется специальная горелка, рассчитанная на работу от баллона. Рекомендуется выбирать устройство мощностью 10-20 кВт, в зависимости от площади отапливаемых помещений.

Подключение газового котла к баллону выполняется с помощью специального редуктора. Расход составляет примерно 1,8-2 м³ в час, в случае обычного редуктора – 0,8 м³/час.

Можно использовать и горелку, предназначенную для работы от магистрального трубопровода, но в этом случае приходится регулировать клапан для пропорциональной подачи газа, поскольку в магистрали давление ниже. Кроме того, в таких устройствах отверстие в клапане больше.
Каждая горелка, рассчитанная на отопление газом из баллонов, регулируется по-своему. Подробное описание можно найти в инструкции к этому оборудованию. В целях экономии можно использовать и старые котлы, но в них необходимо заменить жиклер на другое изделие, у которого более мелкое отверстие.

При покупке горелки нужно учитывать, что в некоторых магазинах пытаются продать более дорогие устройства, аргументируя это тем, что выбранное изделие не будет работать от сжиженного газа. В этом случае нужно посмотреть инструкцию к выбранному прибору.

Заправка баллонов газом

Газобаллонное отопление дома требует постоянного наличия источника ресурса. В принципе, для любого типа отопительной системы нужен доступ к топливу, но в случае использования газовых баллонов дело несколько осложняется. Если, например, для электрических котлов нужен лишь доступ к электросети, то при газовом отоплении требуется наличие баллонов – их приходится регулярно покупать или заправлять. Читайте также: “Отопление загородного дома газом “.

В некоторых поселках имеются бригады с подсобными рабочими и техникой для их доставки. Если же такой услуги нет, то покупать баллоны приходится самостоятельно, или же искать ГЗС для их заправки сжиженным газом (прочитайте: “Газовый котел на сжиженном газе: расход топлива на отопление “).

Отопление от газовых баллонов обходится дешевле, если их заправлять. Однако стоит учитывать, что на некоторых ГЗС стремятся сэкономить и заправляют лишь их половину. При этом сотрудники станции говорят, что газ закипает всего при 40 градусах, поэтому заполнять полный баллон неразумно – он может разорваться. При этом покупные изделия практически в полном объеме наполнены газом. Поэтому на такие предложения соглашаться не стоит.
Отопление дома баллонным газом получается достаточно экономным. Одного баллона емкостью в 50 л хватает для обеспечения нормальной работы системы отопления мощностью 10-20 кВт. Рекомендуется покупать автоматические устройства – они работают не целый день, а примерно треть суток, начиная газовое отопление частного дома баллонами лишь при падении температуры ниже указанной. Функционирование обычных систем приходится регулировать самостоятельно. Таким образом, если указать требуемую температуру в помещении на уровне 20 градусов, котел будет потреблять примерно 5 м³.

Независимо от того, есть ли автоматика или нет, в целях экономии желательно выключать котел на ночь.

Причины выбора отопления газом из баллонов

Отопление на газовых баллонах является довольно распространенным, главным образом по той причине, что газ стоит сравнительно недорого (особенно в сравнении с электричеством), и при малом расходе топлива выделяется значительное количество тепла (прочитайте также: “Расход газа на отопление дома – потребление газа котлом на примерах “). Кроме того, подключение такой системы отопления может выполняться в любое время, в том числе и после использования другого типа котлов.

Если применять сначала, например, дровяное оборудование, то купить и установить газовый котел на баллонном газе можно всегда. А вот для того, чтобы подключиться к газовой магистрали, придется выполнить некоторые работы, в том числе касающиеся и дома.
Несмотря на то, что существуют и более дешевые источники тепла, газ до сих пор является наиболее распространенным топливом. На это влияет и тот факт, что газовый котел от баллона может работать в любой местности и постройке, поэтому такой способ отопления незаменим в том случае, если нет доступа к другим источникам энергии.

Пример отопления дома газовыми баллонами на видео:

Отопление загородного дома баллонным газом

Для создания качественно работающей обвязки отопительной системы частного дома, как правило, используют газовые котлы. По сравнению с альтернативными вариантами тепловых приборов, они являются наиболее выгодными и простыми в эксплуатации. Но как быть тем, у кого нет возможности подключения частного дома к централизованной газопроводной магистрали? Из этой статьи вы узнаете, можно ли отапливать дом газом из баллонов и как правильно настроить безопасное отопление газовыми баллонами.

1. Что выгоднее – использовать конвектор или баллон?
2. Правильное хранение – залог безопасности
3. Преимущества газобаллонного обогрева
4. Недостатки отопления сжиженным газом

Что выгоднее – использовать конвектор или баллон?

До недавнего времени все специалисты в один голос утверждали, что отопление газовыми баллонами в частном доме – это запрещенный способ прогрева жилища. А все потому, что он несет опасность для здоровья и жизни людей, проживающих в отапливаемом таким образом помещении. Сегодня же, благодаря многолетним попыткам внедрить этот вариант отопительной системы, мнение специалистов изменилось. Главное – правильно выполнить обвязку отопительной схемы.

Согласно экспертным оценкам, по состоянию на сегодняшний день отопление загородного дома баллонным газом становится все более популярным. Кроме того, квалифицированные специалисты рекомендуют оснащать отдельно взятые комнаты специальными конвекторами. Так, они за считанные минуты могут прогреть воздух в помещении за счет появления продуктов сгорания газа. Как правило, большинство моделей газовых конвекторов имеют компактные габаритные размеры и отличаются устойчивостью к замерзанию.

Благодаря инновационным технологиям производители отопительной техники предлагают потенциальным потребителям широчайший ассортимент агрегатов, которые работают при использовании сжиженного газа. Такой вариант мало чем отличается от идентичного по функциональности оборудования, например, водяных котлов. Однако, есть некоторые тонкости: вам придется регулярно контролировать количество газа в сосуде. При использовании сразу двух котлов, можно в некотором смысле подстраховаться, исключая, тем самым, необходимость постоянных проверок баллонов на предмет контроля объема топливный ресурсов.

Использование электрических конвекторов для отопления частного дома хотя и происходит быстрее, но в быту менее комфортно и обходится дороже.

ВИДЕО: На сколько хватает газового баллона для отопления?

Правильное хранение – залог безопасности

Чтобы избежать аварийных ситуаций при использовании газовых баллонов для отопления частного дома, необходимо придерживаться ряда рекомендаций:

1. Газобаллоны размещаются вдали от газовой плиты на расстоянии не менее 50 см. Тогда как минимальное расстояние между емкостями со сжиженным газом и отопительными радиаторами должно быть 100 см.
2. Газовые баллоны отопления хранятся на улице. Чтобы избежать попадания прямых солнечных лучей и климатических осадков на емкости с топливом, необходимо надежно защитить ее, расположив, к примеру, в металлическом герметичном шкафу. Кроме этого, существуют и специальные сейфы для хранения таких предметов, которые вы сможете с легкостью приобрести в любом специализированном магазине.

На зиму ящик, где хранится баллон, утепляется минеральной ватой, ветошью, песком и т.д. Главная задача – избежать промерзания емкости, иначе вся система отопления остановится, теплоноситель в трубах замерзнет, что может привести к разрыву магистрали.

1. Применяя сжиженный газ в баллонах для отопления дома, отдавайте предпочтением только тем емкостям, которые успешно прошли проверку на пригодность.
2. Остаточное давление не должно превышать отметку в 0,05 МПа.
3. Газобаллон не должен иметь механических повреждений и деформаций.

Газовые баллоны, имеющие на своей поверхности небольшие поражения коррозией не пригодны для использования!

1. При хранении газобаллонов внутри помещения, стоит уделить особое внимание температурным условиям. Так, категорически запрещено эксплуатировать такие емкости при температуре свыше 45°С.

Придерживаясь этих правил, вам не только удастся сохранить отопительную систему в целости, но и защитить себя и своих родных, обеспечив им безопасность. Такими рекомендациями хранения газобаллонов пренебрегать категорически запрещено!

Преимущества газобаллонного обогрева

Газобаллонное отопление частного дома – это финансово выгодное капиталовложение. А все потому, что в таких сосудах находится сжиженный природный газ. Он способен буквально за несколько секунд изменить свое состояние и трансформироваться в газообразное состояние. Кроме этого, он имеет высокий КПД по сравнению с другими, более дорогими видами топлива. А это является решающим фактором при выборе энергетических ресурсов.

Если вы планируете обустраивать свое жилье автономным отоплением баллонным газом, то поверьте, в этом случае оно будет действительно автономным. Это напрямую связано с тем, что сосуды с топливом без лишних проблем можно транспортировать с места на место. И даже вне цивилизации, такой вариант обогрева станет отличным способом создания в доме комфортных температурных условий.

Кроме этого, используя для отопления дома газовые баллоны, вы не только прогреваете помещение, но и можете в любое время пользоваться горячей водой, которая циркулирует по тепловой магистрали. По этой причине отопление на газовых баллонах – это незаменимый и наиболее выгодный способ обустройства теплового блока в помещениях, где нет возможности использовать любой другой альтернативный вид топлива. Да и к тому же, его можно по праву считать независимым методом обогрева, поскольку наличие топливных ресурсов зависит исключительно от вас самих и от ваших запасов.

Система качественного и быстрого отопления сжиженным газом

По состоянию на сегодняшний день самым распространенным топливом для обогрева загородных домов считается пропан (пропан-бутан). Такие системы экологичны, они просты в эксплуатации и обслуживании, экономны в финансовых расходах, а также стабильны (перепады давления в системе не наблюдаются).

Вне зависимости от того, каким видом энергоресурсов вы пользовались до этого, дровами, газом, углем, в любой момент у вас есть возможность перейти на такую систему обогрева.

И если вы прочтете отзывы об отоплении загородного дома сжиженным газом, то наверняка удостоверитесь в том, что этот вариант является незаменимым для устройства, как дачных домиков, так и жилых частных зданий.

Недостатки отопления сжиженным газом

Как и любая другая отопительная система, применение газовых баллонов в качестве топлива для обогрева помещений имеет ряд недостатков. И если вы хотите обустроить свое жилье именно таким тепловым блоком, то не будет лишним, если вы изучите и отрицательные стороны этого вопроса.

Самый первый недостаток таких систем – это нестабильность стоимости топлива. Так, в одном регионе газ будет иметь одну цену, тогда как в другом – несколько отличающуюся.

Приобретайте газ только у проверенных поставщиков. В противном случае риск снижения эффективности работы обогревательного блока из некачественного топлива очень велик.

Кроме этого, сжиженный газ – это взрывоопасное вещество. Поэтому соблюдайте правила установки и эксплуатации емкостей с этим видом топлива.

И в завершении этой публикации хотелось бы добавить: если вы отапливаете свое жилье газобаллонной установкой, то не пренебрегайте ни одним советом, данным вам профессионалами при покупке емкостей для этого топлива. Если вы будете придерживаться свода правил, представленный в нашей публикации, и не нарушать их, то обогревательный узел будет работать качественно и слажено. Кроме этого, расход топливных ресурсов на прогрев жилья будет минимальным, а вы сможете обезопасить себя от аварийных ситуаций.

ВИДЕО: Система автономной газификации из пропановых баллонов (стандартных 50-ти литровых)

Как организовать отопление частного дома газовыми баллонами

Иногда возможность «запитать» дом магистральным газом отсутствует, но это ещё не значит, что нужно искать варианты с твёрдым топливом или электричеством в качестве энергоносителя. Отопление дома газовыми баллонами давно и успешно эксплуатируется нашими соотечественниками. По своей практичности сжиженный газ, используемый для обогрева, мало чем уступает сетевому. Чистота и удобство голубого топлива домовладельцу будут доступны, хотя за автономность придётся переплатить.

Немного о сжиженном бытовом газе

Особенности производства и состав

Природный газ под воздействием избыточного давления меняет своё агрегатное состояние и становится жидкостью, при этом он значительно уменьшается в объёме. Причём переход осуществляется при сравнительно невысоком давлении и нормальной температуре. Получается, что в относительно небольших, простых по конструкции резервуарах можно хранить значительный объём потенциальной энергии.

Пропановые баллоны выпускаются объёмом 2, 5, 12, 27, 50 литров, по нормативным требованиям они окрашиваются в красный цвет

Сжиженные углеводородные газы (СУГ), которые применяются в качестве топлива для автомобильных моторов и отопления домов газовыми баллонами – это смесь пропана с бутаном. Сырьём для получения СУГ служат попутные нефтяные газы, а также конденсатные фракции природного газа.

Важно! Основное отличие пропана от бутана заключается в том, что второй обладает слабой способностью к испарению, поэтому его приходится смешивать с более активным пропаном.

Бытовой сжиженный газ измеряют по массе, на автомобильных заправках его продают литрами

Виды топлива

В зависимости от содержания основных компонентов в миксе, ГОСТом 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия» выделяются следующие марки бытового сжиженного газа:

• ПТ – пропан технический с содержанием его в смеси 75 процентов,
• СПБТ – смесь пропана с бутаном техническая с содержанием бутана в смеси не более 60 процентов,
• БТ – бутан технический с содержанием в смеси более 60 процентов.

Примечательно, что каждой марке соответствует различная допустимая доля жидкого остатка, который существенно влияет на качество работы оборудования. Она, соответственно, составляет 0,7/1,6/1,8 процента от общего объёма СУГ.

Доставка газа населению (ёмкости предоставляются на обмен)

Литерами ПА и ПБА маркируют автомобильные смеси, в которых применяются более жёсткие требования к содержанию примесей (сера, жидкий остаток, непредельные углеводороды).

Ключевые потребительские свойства

Плотность пропан-бутана составляет от 510 до 580 грамм на литр, из этого количества жидкого вещества можно получить до 250 литров газообразного топлива. Для сжигания одного кубометра полученного газа необходимо около 30 м 3 воздуха.

В баллонах топливо находится частично в жидкой фазе и частично в паровой. Рабочее давление в ёмкости создаётся паровой фазой СУГ, а реальная испаряемость, в свою очередь, зависит от соотношения пропана и бутана в смеси, а также температуры жидкой части топлива. То есть температура окружающего воздуха оказывает прямое влияние на способность сжиженного топлива снова становиться газом. При сильных морозах процент паровой фазы уменьшается, снижается давление, и есть вероятность, что горелка котла может не получить достаточно газообразного энергоносителя. Порог в -20 градусов часто становится критичным.

Видно, что газ, находящийся в баллоне, в жидкой фазе сильно охладился

Важно! Чтобы компенсировать ослабевающий процесс испарения, зимой лучше использовать СУГ с увеличенным содержанием пропана, который повышает давление, и наоборот, в межсезонье, когда при повышении температуры давление может подняться и повредить оборудование, отопление на баллонном газе лучше запитывать смесями с большей долей бутана. Процент испаряющейся фазы также можно увеличить, если использовать большее количество баллонов.

Нельзя допускать, чтобы баллоны нагревались более 45 градусов. Чтобы избежать аварии, их можно заполнять только до 85% свободного объёма. Согласно требованиям «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением», в 50 литровой ёмкости будет не более 40 литров газа – порядка 20-22 кг.

Важно! Плотность СУГ выше, чем у воздуха, поэтому в случае возможной утечки пропан-бутан может скапливаться у пола, в подвале и в различных приямках.

Единичным баллоном можно запитать локальное отопление

Как устроено баллонное отопление

Какой котёл использовать

При организации отопления газовыми баллонами в качестве теплогенератора обычно используют котлы, работающие с водяным контуром. Подходят все те же модели, что рассчитаны на подключение к магистральному газу. Однако, чтобы оборудование работало от сжиженного газа, необходимо поменять горелку или настроить/заменить форсунки (многие производители комплектуют свои изделия специальным набором для СУГ).

По аналогичному принципу выбирают мощность отопительного устройства и его тип. Но, учитывая довольно высокие эксплуатационные расходы на топливо, есть смысл приобрести котёл с самым высоким КПД, например, конденсационный газовый теплогенератор.

Баллоны vs газгольдер

Сжиженный газ для отопления хранят в газгольдерах или стальных баллонах. Естественно, баллоны придётся периодически заправлять, тогда как газгольдера большого объёма может хватить на половину или даже на весь сезон. Однако в первом случае мы можем покупать и привозить топливо самостоятельно, в любых удобных для нас объёмах. Да и намного меньше будут капитальные затраты, не придётся производить обширные земляные работы.

Важно! Чтобы отопительная система работала бесперебойно, рекомендуется одновременно использовать сразу несколько сосудов. Дело не просто в запасе энергоносителя: у одного баллона слишком мала площадь «зеркала испарения», он не даст достаточно газа для более-менее мощной горелки. Для отопления частного дома газовыми баллонами собирают батарею из 2-10 ёмкостей.

Баллоны для отопления чаще всего располагают на улице в вентилируемом металлическом ящике

Зачем нужен редуктор

Давление в баллонах является величиной непостоянной, зависящей от нескольких факторов (объём оставшегося топлива, количество баллонов, температура, состав смеси, расстояние от сосуда до потребителя). Чтобы преобразовать и стабилизировать давление паровой фазы сжиженного газа, необходимо использовать редуктор.

При выборе редуктора учитывают две ключевые характеристики (все необходимые данные указаны на корпусе):

• Производительность. Тут необходимо учесть, сколько газа расходует котёл. Производительность редуктора должна быть не меньше, чем приемистость теплогенератора. Скорее всего, редуктор с минимальной производительностью (около 1 кг/час) для отопления не подойдёт, так как, например, котёл мощностью 20 кВт потребляет около 2-2,4 кг сжиженного газа за час работы.
• Рабочее давление. Оно должно соответствовать показателям отопительного устройства. Если редуктор даёт слишком большое давление, то можно повредить автоматику котла или пламя будет «отрываться», а горелка – затухать. Традиционно предлагаются редукторы с рабочим давлением в 30, 37, 42, 50 мбар. Есть также модели, позволяющие регулировать давление в диапазоне от 20 до 60 мбар.

Если подключение выполняется гибкими шлангами, то потребуется редуктор со штуцером «ёлочка», если применяются жёсткие трубы и гребёнки – тогда нужны изделия с резьбовыми выходами.

Редуктор для бытовых пропановых установок со встроенным сбросным клапаном

Другие комплектующие для подключения баллонов

Баллоны соединяют в установку посредством металлической гнутой трубы, коллекторов, гребёнок либо армированных гибких шлангов. Сосуды для газа обычно расставляют по линейной схеме, но можно выбрать и более удобную конфигурацию.

Сосуды обычно объединяют в одну общую систему, где они работают одновременно. Возможен и другой вариант. Вокруг переключающегося в автоматическом режиме (или в ручном) редуктора создаётся установка, в которой газ качается только из одной части сосудов, тогда как другая – является резервной. Когда давления в баллонах становится недостаточно, система переключается на резервные баллоны. Благодаря этому решению можно снимать баллоны на дозаправку, не отключая всё отопление.

Кроме того, автоматически переключаемые редукторы комплектуются защитными элементами, которые срабатывают (открывается сбросной клапан) при критическом повышении давления, например, если баллон перегреется.

Подсоединение двух установок по два баллона через переключаемый редуктор

Расход сжиженного газа

Для отопления дома площадью 100 квадратов необходим котёл мощностью порядка 10 кВт. Чтобы получить один киловатт тепловой энергии, в час теплогенератор будет сжигать от 100 до 120 грамм сжиженного газа, то есть 1-1,2 кг/час газа при работе на полную мощность. Если отопительный сезон длится 7 месяцев, то теоретически расход может составить до 5 тонн топлива. На практике уровень расхода баллонного газа на отопление примерно вдвое меньше, так как автоматика реагирует на изменение температурного режима в помещениях (или на показания таймера при программировании) и переводит отопительное устройство в более экономичные режимы работы.

Если сравнивать затраты с использованием магистрального газа, то подобное отопление будет где-то в 5-6 раз дороже. Но значительно дешевле электрического.

Учитывая цену на СУГ для населения, отопление от газовых баллонов может быть неплохой альтернативой электрическим и жидкотопливным системам, а также теплогенераторам на твёрдом топливе, если в вашем регионе оно стоит дорого. Это, безусловно, лучший вариант, если газификация посёлка возможна в ближайшей перспективе, ведь не придётся потом покупать новый котёл.

Видео: система автономного отопления из газовых баллонов

Понравилась статья? Поделитесь с друзьями:

Источники: http://teplospec.com/gazovoe-otoplenie/otoplenie-doma-gazovymi-ballonami-prostoe-reshenie-po-starinke.html, http://www.portaltepla.ru/gazovie-kotli/otoplenie-gazovimi-ballonami-v-chastnom-dome/, http://teploguru.ru/sistemy/otoplenie-gazovymi-ballonami.html

teplosten24.ru

Отопление дачного дома газовыми баллонами

17.11.2016

Те, кто владеет частными домами или дачами, так или иначе сталкиваются с вопросом о том, как поддержать комфортную температуру в нем даже в самые лютые морозные зимы. Разнообразие видов отопления достаточно большое, но одним из самых распространенных является газовое отопление баллонами. Почему оно так распространено и как им обеспечить свой дом, следует разобраться более детально.

Содержание статьи:

Цены на газовые баллоны

Газовое оборудование для отопления дачи

Когда возникает вопрос об отоплении газовыми баллонами, то лучше всего обращаться по этому поводу к специалистам, так вероятность ошибки будет сведена к нулю. Но, это вовсе не значит, что знать досконально процесс отопления газовыми баллонами не нужно. Для того чтобы провести в дом отопление такого типа, необходима некоторая комбинация устройств:

1. При помощи газового котла происходит преобразование газового топлива в энергию тепла.
2. Для того чтобы котел смог функционировать, необходима установка горелки, которая воспламеняет сжиженный газ в котле.
3. Непосредственно газовый баллон, как источник топлива.
4. Редуктором подключается баллон и котел.
5. Трубы необходимы, чтобы вся система была соединена между собой и смогла работать целостно.

Для отопления дома могут быть использованы различные типы баллонов, в которых есть свои положительные и отрицательные характеристики, учитывая которые и следует делать выбор. Они бывают:

• Баллоны из металла или стали.
• Полимерно-композитными.
• Металлическо-композитными.

Баллоны из металла

Такая разновидность баллонов стала популярной очень давно по простой причине – раньше были только такого типа баллоны.

Однако, проверенные временем, они имеют достаточно большое количество минусов, которые не всем известны, ведь пользоваться ими продолжают и по сей день:

• Первый недостаток такого вида газового резервуара – это его большой вес. В пустом состоянии он колеблется от 4 до 30 килограмм.
• Отсутствие прозрачности не очень удобная характеристика для устройства, в котором желательно видеть количество оставшегося там содержимого. При конструкции из непрозрачного материала нет возможности держать под контролем уровень наполненности баллона.
• Отсутствие достаточного уровня безопасности в виду того, что нет оснащения необходимой защитой, если такого резервуара коснется неправильная эксплуатация. Большая вероятность того, что он может взорваться, при этом разлетевшись на множество мелких осколков.
• Неустойчив к коррозионным процессам, ведь сделан из металла. Возможность попасть под влияние воды, которая вызывает коррозию велика во время транспортировки, хранении и в процессе использования. К тому же присутствует вода в форме пара и во внутренне части резервуара, что тоже опасно возникновением коррозионного процесса.
• Нет достаточной прочности материала для того, чтобы быть устойчивому к ударам. Несмотря на то, что металл сам по себе прочен, из-за длительной эксплуатации может быть поврежден различными способами. В итоге, может получиться так, что очередной удар приведет к растрескиванию оболочки баллона, что сулит неприятные последствия.
• Во время перевозки баллоны часто соприкасаются друг с другом, а это опасно из-за того, что есть вероятность образования искры. К чему приведет искра в сочетании с газом?
• Нет снабжения перепускным клапаном, который служит страховкой в случае перекаченного резервуара, либо некорректного процесса заправки, либо нагревания поверхности баллона.

Полимерно-композитные баллоны

Такой тип емкостей для газа был изобретен недавно. В производстве их используется стекловолоконная нить. Обладают массой, меньше на 40% тех, что сделаны из металла. При хранении достаточно удобны, требуют для этого небольшое пространство. Из преимуществ можно перечислить:

• Обеспечение корпуса ударопрочными свойствами и защитой от взрывов. Это происходит благодаря тому, что баллон оплетен специальным кожухом, который в случае взрыва скомпенсирует силу удара. Заменить придется в случае ЧП лишь этот кожух.
• Отсутствует возможность образование искр во время соприкосновения, что также играет роль, относительно взрыва.
• Сделаны емкости для газа таким образом, что находясь ряжом с открытым пламенем или в условиях температуры, превышающей 100 градусов, взрыву не поддаются.
• В дополнение – такие баллонные прозрачны, что обеспечивает удобство наблюдать за количеством топлива в нем.
• Не подвергается процессу коррозии из-за своего состава. Это обеспечивает хорошую видимость и сохранение целостности материала.

Важно: работа баллона может происходить в диапазоне температур между -40 и +60.

Баллоны оснащены перепускным клапаном, который устраняет избыточный уровень давления в случае перегрева баллона, перекачки его содержимым. Эти параметры существуют благодаря наличию плавкой вставки, которая в случае необходимости расплавится и даст пространство лишнему газу выйти в окружающую среду.

Металло-композитные баллоны

Тип емкости для газа, которая является промежуточной между двумя предыдущими вариантами. Все параметры, которые имеет баллон на среднем уровне, что вес, что безопасность. Внутренняя коррозия в нем присутствует, поскольку внутри оснащен металлическим лейнером. Материал прозрачностью не обладает, по конструкции предусмотрены различные вензеля.

Выбор котла для отопления дачи газовыми баллонами

Выбирая котел для системы отопления при помощи газового баллона нужно обратить внимание на следующий ряд параметров:

• Количество топлива, расходуемого за час времени. Зависит такой параметр от того, какую площадь необходимо отапливать.
• Уровень давления. От давления зависит расход газа, чем меньшим будет этот показатель, тем меньшим будет расход.
• Оснащенность автоматикой. В некоторых моделях котлов имеется возможность переключать силу отопления и устанавливать необходимый уровень.

Также важным параметром является КПД, который должен быть приближен к 100%. От этого зависит тип горелки, которая будет установлена в системе:

• Надувная.
• Атмосферная.

Первый тип горелки характерен тем, что газ сжигается в полной мере, это и обеспечивает максимально высокую степень КПД. Плюс оснащение системами автоматического режима переключения уровня отапливаемости сможет экономить 20% газа. Часть моделей такого типа выпускается без дымохода, что существенно сберегает материальные вложения в сборку и покупку дополнительного оборудования.

Выбирая оборудование для отопления, стоит внимательно подойти и к выбору самого баллона, если тип для выбора такового определен металлический.  Такой тип емкостей должен иметь специальную надпись, где указана дата, в которую производилось наполнение топливом и номер самого баллона. Окраска емкостей для газа должна быть красной или оранжевой.

Важно: без наличия характеристик, указанных выше использовать баллоны не рекомендуется.

Что следует знать перед началом установки газового балона на даче

Одним из основных элементов в системе газового отопления является редуктор. Нужен он по той причине, что степень давления в баллонах часто величина нестабильная, она может зависеть от объема остатка топлива, каким составом обладает смесь или удаленности от потребителя. В этой связи нужно устройство, которое сможет выдавать постоянный уровень давления, в не зависимости от факторов, мешающих этому.

Выбрать редуктор можно по параметрам, которые указывают на его корпусе:

1. Производительность. Чтобы рассчитать какой производительностью редуктор приобретать, нужно оттолкнуться от расхода топлива в единицу времени. Соотношение должно быть таким, чтобы этот параметр редуктора был больше или равен приемистости котла. Редукторы с минимальными параметрами производительности не могут быть установлены в дом для отопления.
2. Уровень рабочего давления. Существуют модели редукторов, которые позволяют регулировать степень давления в диапазоне 20-60 мбар. В случае приобретения иного вида устройства, нужно обратить внимание на то, чтобы показатели приборов отопления и редуктора были равны.  Стандартные модели предполагают рабочее давление от 30 до 50 мБар.

В случае необходимости подключить систему, используя гибкие шланги, нужен редуктор, оснащенный штуцером «елочкой». При установке жестких труб необходимо приобретать устройство, имеющее резьбовые выходы.

Принципы установки отопительной системы

Существует несколько вариантов подключения всей отопительной системы газовыми баллонами в доме:

1. Первый вариант предполагает соединение при помощи изогнутых труб из металла, коллекторов и пластичных шлангов с армированием. Схема подключения в этом варианте линейная, при которой все емкости с газом объединяются в один поток и работа их происходит синхронно.
2. Второй вариант представляет собой переключающуюся систему баллонов между собой. Делается это при помощи редуктора с возможностью осуществлять такое переключение автоматически или вручную. Схема подключения выглядит таким образом, что часть баллонов подключены и находятся в работе, а часть является резервным запасом. В случае, когда заканчивается газ в основной части топливных емкостей, происходит переключение на другую. Это позволяет сохранить время при необходимости заправить баллоны, потому как отключения подающих топливо в систему не требуется.  Плюсом является еще и то, что редукторы такого типа имею специальные клапана, которые регулируют уровень давления при его повышении из-за различных воздействий извне.

Как установить газовый баллон для отопления дачи

Следует соблюдать правила при установке газовых баллонов для отопления, которые обеспечат правильность процесса и безопасность:

• положение установки емкости с газом должно быть только вертикальным;
• устанавливать необходимо в таком месте, к которому имеется доступ для того, чтобы в случае необходимости можно было произвести осмотр оборудования или заменить его;
• удаленность от приборов отопления должна быть не менее 1 метра;

Важно: устанавливать газовое отопление в цокольных этажах или помещениях подвального типа категорически запрещено.

Важно помнить, что даже будучи уверенными в своих силах и знаниях о том, как установить баллоны с газом для отопления, запрещено это проводить самостоятельно, нужно воспользоваться услугами специалистов, как и в случае с ремонтом или заменой оборудования. Последовательность действий при установке мастером следующая:

• Помещение(дача, дом), в котором будет проводиться установка газового баллона, должно быть хорошо проветренным.
• Предварительно на открытом пространстве производится проверка на герметичность сосуда с топливом. Проверяют это при помощи намыливания вензелей и отверстий штуцеров. В случае появления мыльных пузырьков использование такого баллона запрещено.
• Следующее, что подлежит проверке – это целостность штоковых уплотнений и соединения в состоянии с откупоренном вензеле и в закрытом состоянии кранов после из соединения. Проверка проводится таким же мыльным раствором по аналогичному принципу. В случае обнаружения пузырьков, следует звонить в аварийную службу, а баллон вынести на открытый воздух.
• После проверок на герметичность всех приборов, можно соединять всю систему воедино при помощи труб и редуктора. Схема, по которой проводится установка, выбирается заранее и по схеме прокладывается трубопровод.

Важно: материалом труб должна быть сталь, тип трубы – сильфонный. Использование другого типа труб для отопления газом запрещено.

Правила хранения и безопасности

Первым делом нужно обратить внимание на количество горючего, которое хранить разрешено:

• десятилитровые емкости в помещениях жилого типа, при условии, что тара герметична;
• трехлитровые тары, которые обладают характеристиками, устойчивыми к воспламенению и ударам.

Правила, которые нужно соблюдать, отправляя баллоны на хранение:

1. выбирая место для того, чтобы хранить емкости с газом на открытом воздухе, нужно проследить, чтобы в этом месте не было прямых солнечных лучей;
2. хранить разрешается только проверенные на целостность емкости;
3. в случае обнаружения коррозионных процессов на поверхности баллона, отправлять на хранение его строго запрещено;
4. уровень давления остатка должен быть ниже 0,05 Мпа;
5. температурный режим для хранения должен выдерживаться в пределах до 45 градусов;
6. расстояние между емкостями с топливом сохранять при хранении больше полуметра друг от друга и от отопительных устройств.

Преимущества и недостатки

У системы отопления газовыми баллонами существует много положительных характеристик:

• обладают экономичностью;
• не требуют дополнительных устройств для нормальной эксплуатации;
• просты в установке и замене;
• нет необходимости в затратах электричества;
• при таком типе отопления не происходит сжигание кислорода.

Однако, существует несколько негативных моментов в использовании газового оборудования:

• есть вероятность отключения системы отопления, если баллоны с газом в морозные дни замерзнут;
• выбор помещения для установки баллонов достаточно затруднителен, поскольку запрещена их установка в помещениях с плохой вентиляцией;
• газ имеет большую плотность, чем воздух и в случае не герметичности системы станет опускаться в нижние части здания и, скапливаясь там, может стать причиной неприятных последствий.

Заключение

Система отопления, в которой используется баллоны достаточно проста и удобна, к тому же экономит неплохое количество средств как при установке, так и на протяжении периода эксплуатации. Если внимательно подходить ко всем процессам монтажа и выбора оборудования, то можно исключить все минусы данной отопительной системы.

Вам может понравиться

v-teplo.ru
